1 Benämning Sid. Adaptrar...22 Armatur...36 Automatikskåp...51 Autotapp (frostventil) Avloppspumpar Avloppspumpstationer...44 Backventiler Borrhålstätningar av gummi...22 Borrtoppar Bottenventiler...36 C2 Lite membranhydroforer Centrifugalpumpar Dubbeladapter Ejektorpumpar...15 Elektroder till nivårelä...41 El-instrument...43 Elkabel...18, 19 Elmaterial...40, 41 Energibrunnstillbehör... 57, 58, 59, 60 Energitoppar Filterbottnar Filterinsatser till patronfilter...52, 53 Filterrör för grusfilterbrunnar...54, 55, 56 Filtertätningar...55 Flexibel slang med rostfri fläta...36 Flexrör...34, 35 Grundvattenpumpar Handpumpar...33, 45 Hydroforer galvaniserade Hydroforer glasfiber...24, 27 Hydroforer rostfria...28 Hydrofortillbehör Hålsågar...43 Högnivålarm Infoskylt för energibrunn...60 Inspektionsbrunnar...58 Jetpumpar...32 Kabelljuslod...43, 60 Kabellängder maximala (3-4" motorer)...20 Kabellängder maximala (6-8 motorer)...21 Kapsax för PEM-rör...43 Kompletta pumppaket...9 Kontaktormotorskydd Krympskarvsatser...19 Kulventiler Leijon handpump Luftautomater Luftinpumpningsventiler...29 Lufttrycksmätare...43 Länspumpar Manometrar...26 Manöverbrytare Manöverpaneler...26 Markeringsband för kollektorrör...59 Membranhydroforer...24, 25 Metallrördelar...37 Minipumphus...30 Minipumpstationer...49 Motorkablar (Franklin) 4"...12 Motorkablar (Franklin) 6-8"...13 Motorskydd...40 Motvikt till nivåvippor...51 Mätinstrument elektriska...43 Nivåautomatik Nivårelä...41 Innehållsförteckning 1 Benämning Sid. Nivåvippor...51 Patronfilter...52, 53 Polyetenrör (PEM-rör)...36 Plaströrskopplingar...38 Pressostater...41 Presstång...43 Pumpautomater...32 Pumppaket Pumpanläggningar Kompletta Pumpstationer...44, 49 Rasskyddsbricka...22 Rördelar mässing Rördelssatser...26, 29 Rörisolering...58 Rörskydd för kollektorrör (väggmontage)...59 Rörspetsar...55 Saltvattenpump...32 Sanisplit WC-pump...50 Sifferstansar...60 Sju-vägsförgrening...26 Skarvsatser för elkabel...19 Skjutventiler...36 Skyddslock av plast...22 Snabbkoppling (Franklin)...12 Spännklammer för elkabel...51 Startboxar till undervattenspumpar...41 Strömbrytare Sugslang...32 Säkerhetsbrytare...41 Säkerhetsventiler Tape...19, 59 Tappkranar Termiska reläer till kontaktormotorskydd...40 Tillbehör till membranhydroforer...26 Tillbehör till pumpar och brunnar Torrkörningsskydd...41, 42 Tryckkärl... 24, 25, 27, 28 Tryckmätare för luft...43 Tryckregulatorer Tryckrör för rördelssatser Tryckstegringspumpar Tryckströmbrytare...41 Täckbrickor för borrhål...22 Tätningsmanschetter Undervattenskabel lösmeter, trumma...19 Undervattenskabel med snabbkoppling Undervattenskabel med krympskarv...18 Undervattensmotorer...12, 13 Undervattenspumpar 3" High speed...16, 17 Undervattenspumpar 3"...2 Undervattenspumpar 4"...3, 4, 5, 6, 7 Undervattenspumpar 6"...10, 11 Universalpump 5"...14 Upphängningswire...19 Vatette plaströrskopplingar...38 Vattenfilter...52, 53 Vattenståndsställ WC-pump...50 Ventiler...36 Verktyg - hjälpmedel...43 Vertikala högtryckspumpar...31 Vinterkopplingar...23 Wire rostfri...19 Värmekabel...39 Överströmsreläer...40

2 2 Debe 3" undervattenspumpar för borrade brunnar Diameter 74 mm. Min. brunnsdiameter 80 mm. Backventil inbyggd i samtliga 3" -pumpar. Ø 74 mm Startbox 1x230 V ingår i pumppriset vid 1-fas pumpar 3x400 V och 1x230 V (3T) H m l/min Modell Art.nr RSK nr Motor Märkström A Röransl. H Pris (A) kw 3x400 V 1x230 V G max startbox m 3T-15 3x400 V ,37 2,0-25 inv :- 3T-23 " ,55 2,1-25 inv :- 3T-30 " ,75 2,5-25 inv :- 3T-45 " ,10 3,2-25 inv :- Tillval 1. Motorkabel med anslutning till Franklin snabbkoppling: Tillägg 440:- Pumpens art. nr XXXX 320 3T-15 1x230 V ,37-3,75 25 inv :- 3T-23 " ,55-4,5 25 inv :- 3T-30 " ,75-5,85 25 inv :- Kontaktormotorskydd 3x400 V 2. Kontaktormotorskydd till 3-fas motorer 0,37 kw - 1,1 kw: Tillägg 1 050:- Pumpens art. nr XXXX 322 Kabeldimensionering. Se sid. 20.

3 Debe 4" undervattenspumpar för borrade brunnar 3 Debe 4" 3x400 V A - B - C Sid. 4. Debe 4" 3x400 V GRD - GRE - GRF Sid. 5. Debe 4" 1x230 V 2-wire A - B - C med inbyggt startrelä Sid. 6.

4 4 Debe 4" undervattenspumpar för borrade brunnar Franklinmotor 3x400 V skall installeras med motorskydd. Backventil inbyggd i samtliga 4" -pumpar. 3x400 V (A - B - C) Modell Art.nr RSK nr Motor Märk- Rör- H Pris (A) kw ström ansl. max 3x400V A G m Kapacitet l/h (1-40 l/min) A ,37 1, :- A ,37 1, :- A ,55 1, :- A ,75 2, :- A ,10 2, :- Kapacitet l/h (10-55 l/min) B ,37 1, :- B ,55 1, :- B ,75 2, :- B ,10 2, :- B ,50 3, :- Pumptyp A,B,C Kapacitet l/h (15-85 l/min) C ,37 1, :- C ,55 1, :- C ,75 2, :- C ,10 2, :- C ,50 3, :- C ,20 5, :- Kontaktormotorskydd 3x400 V Tillval Motorkabel med anslutning till Franklin snabbkoppling: Tillägg 230:- Pumpens art. nr XXXX 320 Kabeldimensionering. Se sid. 20.

5 5 Debe 4" undervattenspumpar för borrade brunnar Franklinmotor 3x400 V skall installeras med motorskydd. Backventil inbyggd i samtliga 4"-pumpar. 3x400 V, modell GRD - GRE- GRF Pumptyp GRD, GRE, GRF Kontaktormotorskydd 3x400 V Modell Art.nr RSK nr Motor kw 3x400V Kapacitet l/h ( l/min) Tillval 2. Kontaktormotorskydd till 3-fas motorer 0,37 kw - 4,0 kw: Tillägg 1 050:- 5,5 kw: Tillägg 1 530:- 7,5 kw: Tillägg 1 880:- Märkström A Röransl. G H max m Pris (A) GRD ,75 2, :- GRD ,10 2, :- GRD ,50 3, :- GRD ,20 5, :- GRD ,00 7, :- GRD ,00 9, :- GRD ,50 12, :- Kapacitet l/h ( l/min) GRE ,10 2, :- GRE ,50 3, :- GRE ,20 5, :- GRE ,00 7, :- GRE ,00 9, :- GRE ,50 12, :- GRE ,50 17, :- Kapacitet l/h ( l/min) GRF ,50 3, :- GRF ,20 5, :- GRF ,00 7, :- GRF ,00 9, :- GRF ,50 12, :- GRF ,50 17, :- 1. Motorkabel med anslutning till Franklin snabbkoppling: Tillägg 230:- Pumpens art. nr XXXX 320 Kabeldimensionering. Se sid. 20.

6 6 Debe 4" undervattenspumpar för borrade brunnar med Franklin 2-wiremotor 1x230 V med inbyggt startrelä samt åskskydd Backventil inbyggd i samtliga 4"-pumpar. För borrade och grävda brunnar. Extra startbox erfordras ej. Enkel anslutning till 1-fasnätet med 3-ledarkabel. 2-WIRE 1x230 V (A - B - C) Modell Art.nr RSK nr Motor Märk- Rör- H Pris (A) kw ström ansl. max 1x230V A G m Kapacitet l/h (1-40 l/min) A ,37 4, :- A ,37 4, :- A ,55 5, :- A ,75* 7, :- Kapacitet l/h (10-55 l/min) B ,37 4, :- B ,55 5, :- B ,75* 7, :- Kapacitet l/h (15-85 l/min) C ,37 4, :- C ,55 5, :- C ,75* 7, :- *kontakta Debe Tillval Motorkabel med anslutning till Franklin snabbkoppling: Tillägg 140:- Pumpens art. nr XXXX 220 Kabeldimensionering. Se sid. 20.

7 Debe Konstanttryck 4" 7 Enkel installation. "Plug & play" 1-fas 230V. Fullständig övervakning. En pump räcker Hz Utvecklad av Franklin Electric. Endast för pumpar med Franklin-motorer SubDrive Innehåller SubDrive 75 Tryckgivare Givarkabel Förskruvningar Verktyg Manual Modell Art.nr Motor kw B 10 SubDrive C-9 SubDrive x230 V 1,4 1,4 Säkring Amp 16A 16A Röransl. G Pris (A) : :- Max. 110 m kabel dim. 4 x 1,5 mm 2. Över 110 m dim. 4 x 2,5 mm 2. Mått Bredd: 248 mm Höjd: 356 mm Djup: 133 mm 250 B 10 med SubDrive 75 Arbetsområde 200 H mvp Flöde / min 140 C 9 med SubDrive 75 Arbetsområde H mvp Flöde / min

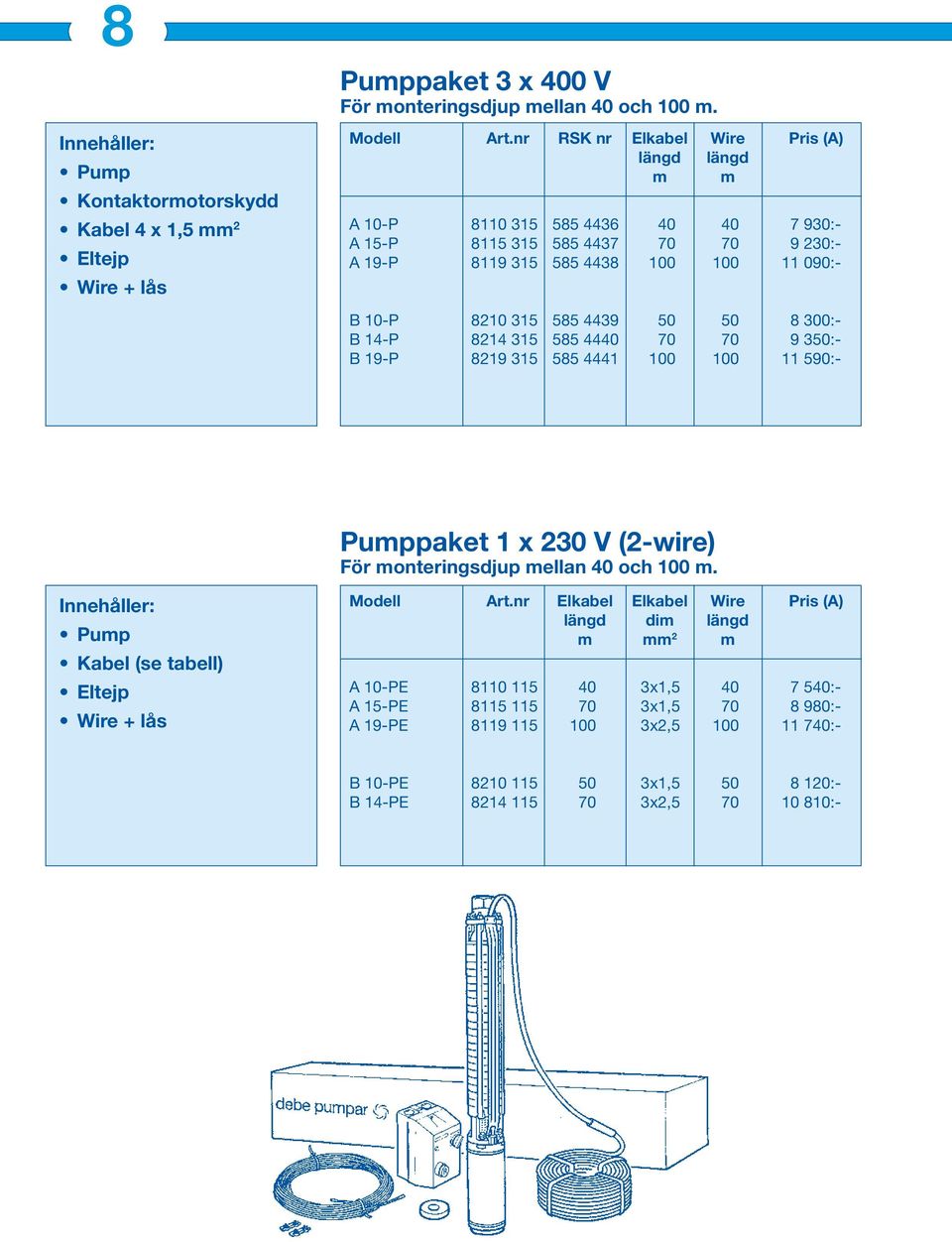

8 8 Innehåller: Pump Kontaktormotorskydd Kabel 4 x 1,5 mm 2 Eltejp Wire + lås Pumppaket 3 x 400 V För monteringsdjup mellan 40 och 100 m. Modell Art.nr RSK nr Elkabel Wire Pris (A) längd längd m m A 10-P :- A 15-P :- A 19-P :- B 10-P :- B 14-P :- B 19-P :- Pumppaket 1 x 230 V (2-wire) För monteringsdjup mellan 40 och 100 m. Innehåller: Pump Kabel (se tabell) Eltejp Wire + lås Modell Art.nr Elkabel Elkabel Wire Pris (A) längd dim längd m mm 2 m A 10-PE x1, :- A 15-PE x1, :- A 19-PE x2, :- B 10-PE x1, :- B 14-PE x2, :-

9 Innehåller: Pump Kontaktormotorskydd Kabel 4 x 1,5 mm 2 Eltejp Rostfri wire + lås Adapter G25 Borrtopp (ange foderrörsdim.) Membranhydrofor 60 l "Online" Alt. 60 l tank i glasfiber Rördelssats Plaströrskopplingar (4 st) (PEM dim. 32 mm) (Exkl. polyetenrör) se sid 36. Innehåller: Pump Kabel (se tabell) Eltejp Rostfri wire + lås Adapter G25 Borrtopp (ange foderrörsdim.) Membranhydrofor 60 l "Online" Alt. 60 l tank i glasfiber Rördelssats Plaströrskopplingar (4 st) (PEM dim. 32 mm) 9 Komplett pumpanläggning 3 x 400 V För monteringsdjup mellan 40 och 100 m. Modell Art.nr Elkabel Wire Pris (A) längd längd m m A 10-K # :- A 15-K # :- A 19-K # :- B 10-K # :- B 14-K # :- B 19-K # :- Tillägg för m. hydrofor 100 l GBL Online alt. C2 Lite CAD 760:- Komplett pumpanläggning 1 x 230 V (2-wire) För monteringsdjup mellan 40 och 100 m. Modell Art.nr Elkabel Elkabel Wire Pris (A) längd dim längd m mm 2 m A 10-KE # 40 3x1, :- A 15-KE # 70 3x1, :- A 19-KE # 100 3x2, :- B 10-KE # 50 3x1, :- B 14-KE # 70 3x2, :- Tillägg för m. hydrofor 100 l GBL Online alt. C2 Lite CAD 760:- (Exkl. polyetenrör) se sid 36.

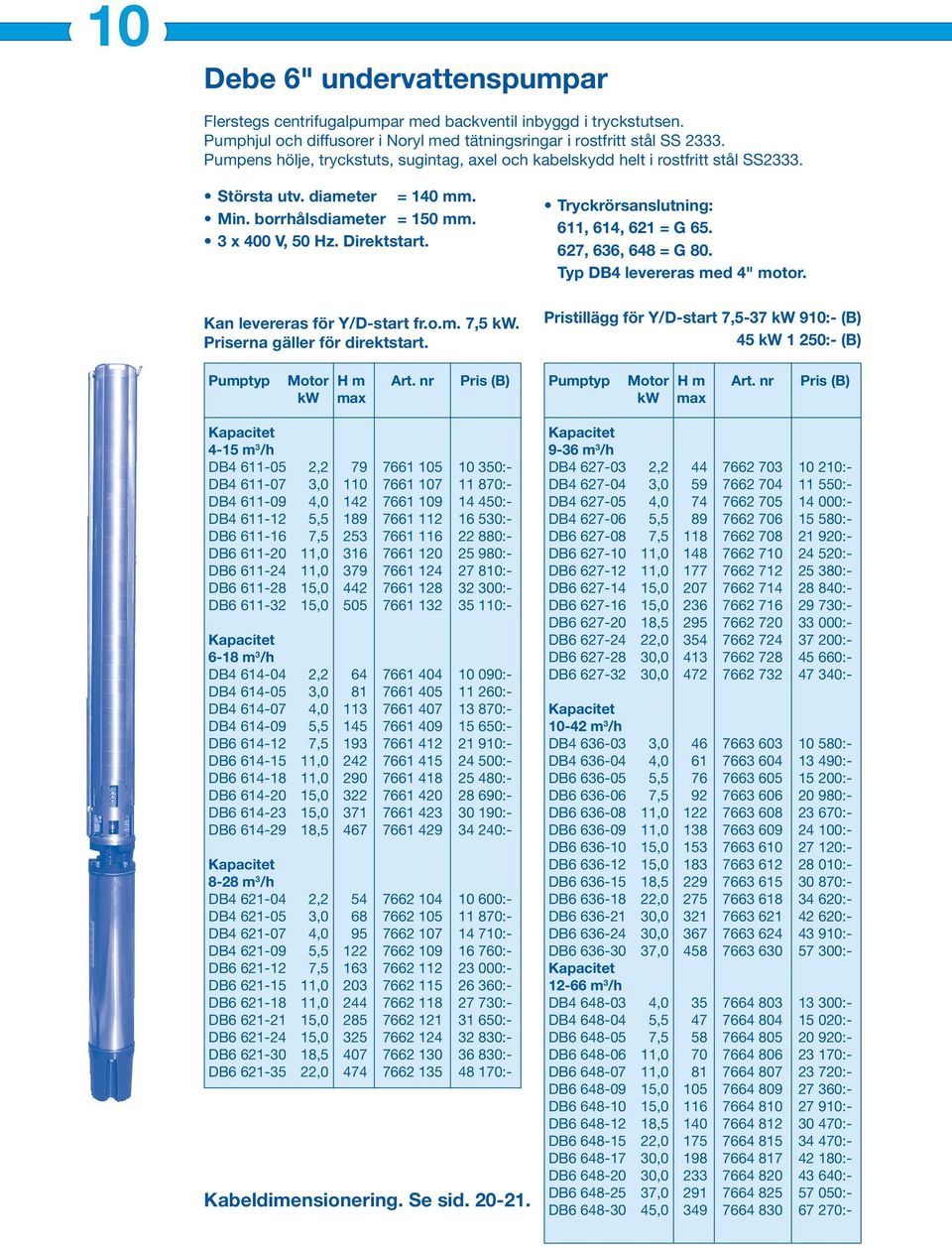

10 10 Debe 6" undervattenspumpar Flerstegs centrifugalpumpar med backventil inbyggd i tryckstutsen. Pumphjul och diffusorer i Noryl med tätningsringar i rostfritt stål SS Pumpens hölje, tryckstuts, sugintag, axel och kabelskydd helt i rostfritt stål SS2333. Största utv. diameter = 140 mm. Min. borrhålsdiameter = 150 mm. 3 x 400 V, 50 Hz. Direktstart. Kan levereras för Y/D-start fr.o.m. 7,5 kw. Priserna gäller för direktstart. Pumptyp Motor H m Art. nr Pris (B) kw max Kapacitet 4-15 m 3 /h DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- Kapacitet 6-18 m 3 /h DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- Kapacitet 8-28 m 3 /h DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- Kabeldimensionering. Se sid Tryckrörsanslutning: 611, 614, 621 = G , 636, 648 = G 80. Typ DB4 levereras med 4" motor. Pristillägg för Y/D-start 7,5-37 kw 910:- (B) 45 kw 1 250:- (B) Pumptyp Motor H m Art. nr Pris (B) kw max Kapacitet 9-36 m 3 /h DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- Kapacitet m 3 /h DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- Kapacitet m 3 /h DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :- DB , :-

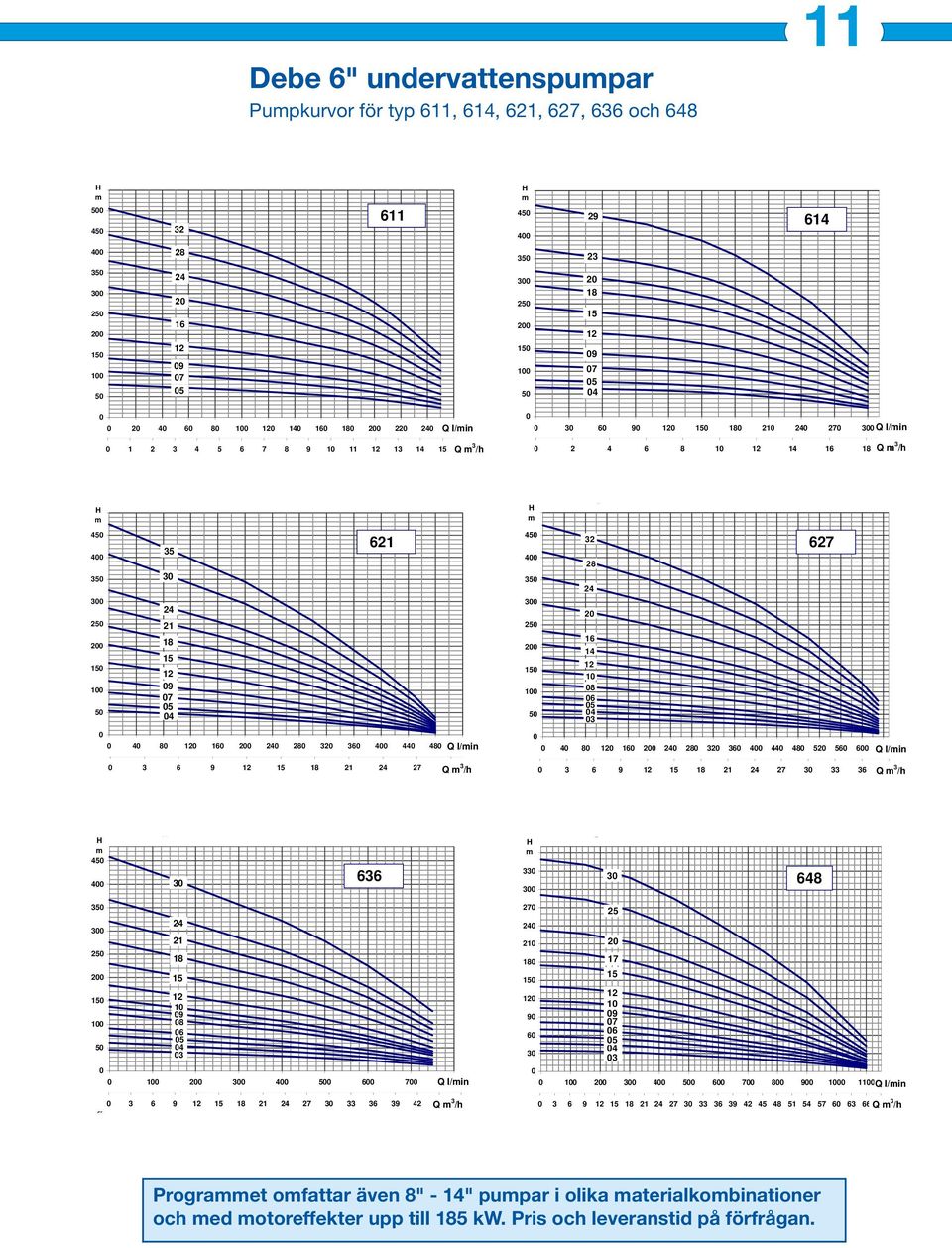

11 Debe 6" undervattenspumpar R R Pumpkurvor för typ 611, 614, 621, 627, 636 och PERFORMANCE CURVES AT 2850 rpm Tested according to standard ISO H Imp gpm m US gpm PERFORMANCE CURVES AT 2850 rpm Tested according to standard ISO H m 450 DN D A R Q 260 l/min Q l/min R Q m 3 /h Q m 3 /h % % PERFORMANCE CURVES % AT 2850 rpm PERFORMANCE CURVES AT 2850 rpm Tested according to standard ISO 9906 Tested 140 according to standard % ISO H H Imp gpm m m DN Q l/min US gpm Q l/min 450 US gpm DN PERFORMACE CHARACTERISTICS 35 AT 2850 rpm PERFORMANCE CHARACTERISTICS AT 2850 rpm Q - Flow 28 Q - Flow m 3 /h 0 3,6 5,4 7,2 9 10, MODEL VERSION DIMENSIONS MOTOR CONDENSATOR m 3 /h , , Hz l/min MODEL VERSION D MOTOR CONDENSATOR A DN 50 Hz l/min kw HP uf V H - Manometric height (m) 24 kw HP uf V H - Manometric height (m) 300 FM ~220/ FM ~220/ ~220/230 2, " 120 1/2 20 FT A 3~220/230 2, ~380/ FT ~380/ FT ~220/ FT 6142" 05 1/2 16 3~380/ ~380/ FT ~220/ , FT 6142" 07 3~220/230 1/ , ~380/ ~380/415 FT ~220/230 5,5 7, FT 6142" 09 3~220/ /2 5,5 7, ~380/415 3~380/ FT ~220/230 FT ~220/ , , " 1/2 3~380/415 3~380/ FT ~220/230 FT ~220/ ,3 12, ,3 12, " 1/2 3~380/ ~380/ FT ~220/ Q 520 l/min FT ~220/ " 1/2 3~380/ Q 640 l/min 3~380/ FT ~220/ R Q 30m FT ~220/230 R /h , , " 1/2 3~380/ Q 39 m 3 /h % 3~380/ FT ~220/ % FT ~220/ " 1/2 3~380/ ~380/415 % 60 FT ~220/230 % , ~380/415 PERFORMANCE 30 CURVES AT 2850 rpm PERFORMANCE 30 CURVES AT 2850 rpm Tested 0 according 40 80to standard ISO Q l/min 520 Tested 0 according to standard ISO Q 640 l/min PERFORMANCE H CHARACTERISTICS AT 2850 rpm H 140 m PERFORMANCE 0 CHARACTERISTICS 2 4 AT rpm m Q - Flow 450 VERSION MOTOR CONDENSATOR m 3 DIMENSIONS Q - Flow /h ,8 MODEL m 3 D US gpm VERSION MOTOR CONDENSATOR DN /h US 24 gpm , Hz l/min MODEL Hz l/min D20 A DN kw HP uf V H - Manometric height (m) 300 kw HP uf V H - Manometric height (m) FM ~220/ FM ~220/ ~220/230 2, " 1/2 3~220/230 FT FT , ~380/415 3~380/ ~220/230 3~220/230 FT FT 627 2" 1/ ~380/415 3~380/ ~220/230 3~220/ FT FT 627 2" 1/ , ~380/ ~380/ A 17 3~220/230 3~220/230 FT ,5 7, FT ,5 7, " 1/2 3~380/415 3~380/ ~220/230 3~220/230 FT , FT , " 1/2 3~380/ ~380/ ~220/ ~220/230 FT ,3 12, ~380/415 FT ,3 12, " 1/ ~380/ ~220/ FT ~220/ ~380/ FT " 1/2 3~380/415 3~220/ FT , ~220/230 3~380/ FT , " 1/2 3~220/ ~380/415 FT ~380/415 3~220/230 0 FT " 1/2 3~220/230 3~380/ Q l/min 800 FT , ~380/415 Q l/min 3~220/230 FT , " 1/2 3~220/ ~380/ Q 45m /h 48 FT ~380/ Q m 3 /h % 3~220/230 3~220/230 FT FT 627 2" 1/ ~380/415 % 3~380/415 % ~220/230 FT ~380/415 % Q l/min PERFORMANCE CHARACTERISTICS AT 2850 rpm Q l/min Programmet omfattar Q - Flow även 8" - 14" pumpar i olika materialkombinationer m 3 DIMENSIONS PERFORMANCE CHARACTERISTICS AT 2850 rpm MOTOR /h MODEL VERSION 50 Hz Q - Flow och med motoreffekter l/min upp 400 till kw. 750 Pris och leveranstid A DN m 3 DIM VERSION MOTORpå förfrågan. /h kw HP H - Manometric height (m) MODEL 50 Hz l/min ~220/230 A FT " kw HP H - Manometric height (m) 3~380/415 3~220/230 3~220/230 FT , FT , ~380/415 3" 3~380/415 3~220/230 FT ,5 7, ~220/230 3~380/415 FT ,5 7, " 3~380/415 3~220/230 FT , ~220/230 3~380/415 FT , " 3~380/415 3~220/230

12 12 3" - 4" Undervattensmotorer 1 1 3" Motor. Startbox se sid. 41. Motor Art. nr Spänning Längd Märkström Pris (A) kw mm A 0, x400 V 328 2, :- 0, x400 V 350 2, :- 0, x400 V 390 2, :- 1, x400 V 416 3, :- 0, x230 V 328 3, :- 0, x230 V 350 4, :- 0, x230 V 390 5, :- 4" Franklin 3x400 V, 50 Hz Motor Art. nr Längd Märkström Pris (A) kw mm A 0, , :- 0, , :- 0, , :- 1, , :- 1, , :- 2, , :- 3, , :- 3, , :- 4, , :- 5, , :- 7, , :- 4" Franklin 1x230 V, 50 Hz (SKP) Startbox se sid. 41. Motor Art. nr Längd Märkström Pris (A) kw mm A 0, , :- 0, , :- 0, , :- 4" Franklin 1x230 V, 50 Hz (2-wire) Motor Art. nr Längd Märkström Pris (A) kw mm A 0, , :- 0, , :- 0, , :- Modell Längd Art.nr Pris (A) 3" motorkabel med 1 st kontakt :- 2-wire med 1 st kontakt 1.5 m :- 2-wire med 2 st kontakter 1.5 m :- 3-ledare med 1 st kontakt 1.5 m :- 3-ledare med 2 st kontakter 1.5 m :- 3-ledare med 1 st kontakt 2.5 m * :- 3-ledare med 2 st kontakter 2.5 m * :- Franklin snabbkoppling delbar 1,5-2,5 mm :- (komplett inkl. gjutharts) Gjutharts för 2 st snabbkopplingar B 310:- * Till långa pumpar typ GRD 31, GRD42, GRE 31, GRE 42, GRF 22, GRF 29.

13 Franklin 6" undervattensmotorer 13 Standardutförande med motormantel i material SS Motorgavlar i pulverlackat gjutjärn. Motormantel och gavlar i SS 2343 mot merpris. Mjukstart-stopp samt varvtalsreglering offereras på begäran. 3x400 V, 50 Hz Motor kw Art. nr Direktstart Art. nr Y/D-start Längd mm Märkström A Pris (B) Direkt Pris (B) Y/D 5,5 7,5 11,0 15,0 18,5 22,0 30,0 37,0 * 45,0 * ,5 16,0 23,3 31,3 38,5 45,3 63,5 79,0 95, : : : : : : : : : : : : : : : : : :- 6" motorerna levereras som standard med monterad motorkabel, L= 4 m. *Levereras som standard med sändare för SubMonitor, (övriga mot tillägg). 8" motorer kw kan levereras. 10" motorer kw kan levereras. Motorkabel Franklin 6" Modell Art. nr Pris (B) 4 x 4 mm :- (4,0-22 kw DOL) (4,0-37 kw Y/D) 2 st 4 x 8,4 mm :- (30-45 kw DOL) (45 kw Y/D) 2 st

14 14 Dränkbar universalpump Diameter 131 mm. Med FRANKLIN-motor Kompakta dränkbara pumpar för pumpning av råvatten från grävda brunnar, sjöar och vattendrag. För hydroforanläggningar, bevattning, länspumpning, tryckstegring, fyllning av kollektorslangar (Brine). Enkel att montera. Med startbox samt nivåvippa start/stopp för 1-faspumparna. Pumparna är försedda med 15 m kabel. Maximalt monteringsdjup är 15 m. Max. temp. på pumpad vätska 35ºC. Material: Ytterhölje, sugsil, och axel av rostfritt stål SS Ledskena och pumphjul i plast Exkl. backventil. Modell Art. nr Nivå- Motor Märkström A Röransl. L Vikt Pris (A) vippa kw 1x230 V G mm kg 55 MA 1x230 V Ja 0,55 4, :- 75 MA 1x230 V Ja 0,75 5,7 " :- 110 MA 1x230 V Ja 1,10 8,8 " :- 55 M 1x230 V U Nej 0,55 4,3 " :- 75 M 1x230 V U Nej 0,75 5,7 " :- 110 M 1x230 V U Nej 1,10 8,8 " :- 55 T 3x400 V Nej 0,55 1,6 " :- 75 T 3x400 V Nej 0,75 2,0 " :- 110 T 3x400 V Nej 1,10 2,8 " :- G 32 L Ø 131

15 PYKE Ejektorpumpar 15 Enkel ersättning av äldre pumpar Tystgående Enkel konstruktion, långlivad och driftsäker Minimalt servicebehov Kan förses med alla på marknadens existerande ejektorer. Modell Art. nr RSK nr Motor kw Djup Flöde l/h Vikt kg Pris (A) PYKE , : PYKE , : PYKE , : PYKE , : Modell A B C D PYKE PYKE PYKE PYKE G 25 A B C D G 25 G 32

16 16 3 HIGH SPEED undervattenspumpar typ 3 WPS Diameter 76 mm. Min. brunnsdiameter 80 mm. Helt utförd i rostfritt stål Slittålig (klarar upp till 50 g sand/m³) Högvarvig motor, rpm, 140 Hz. 1 x 230 V. Enkel att installera Inbyggt torrkörningsskydd Inbyggt motorskydd Inbyggt skydd mot över- och underspänning Mjukstart Inbyggd backventil i pumpen Ø 76 mm Modell Kapacitet Art. nr RSK nr Motor kw Märkström A Vikt Pump Röransl. G H max m Pris (C) (2-25 l/min) 3 WPS ,6 3,2 7,5 32 inv :- 3 WPS ,6 3,2 7,7 32 inv :- 3 WPS ,6 3,2 7,9 32 inv :- 3 WPS ,6 3,2 8,1 32 inv :- 3 WPS ,9 4,7 9,0 32 inv :- 3 WPS ,9 4,7 9,2 32 inv :- 3 WPS ,5 7,2 10,0 32 inv :- 3 WPS ,5 7,2 10,2 32 inv :- 3 WPS ,5 7,2 10,4 32 inv :- 3 WPS ,5 7,2 10,6 32 inv :- (4-40 l/min) 3 WPS ,6 3,2 7,5 32 inv :- 3 WPS ,6 3,2 7,7 32 inv :- 3 WPS ,6 3,2 7,9 32 inv :- 3 WPS ,9 4,7 8,9 32 inv :- 3 WPS ,9 4,7 9,1 32 inv :- 3 WPS ,5 7,2 10,0 32 inv :- 3 WPS ,5 7,2 10,2 32 inv :- 3 WPS ,5 7,2 10,4 32 inv :- (8-70 l/min) 3 WPS ,6 3,2 7,5 32 inv :- 3 WPS ,6 3,2 7,8 32 inv :- 3 WPS ,9 4,7 8,7 32 inv :- 3 WPS ,5 7,2 9,7 32 inv :- 3 WPS ,5 7,2 9,9 32 inv :- ( l/min) 3 WPS ,6 3,2 7,5 32 inv :- 3 WPS ,9 4,7 8,5 32 inv :- 3 WPS ,5 7,2 9,5 32 inv :-

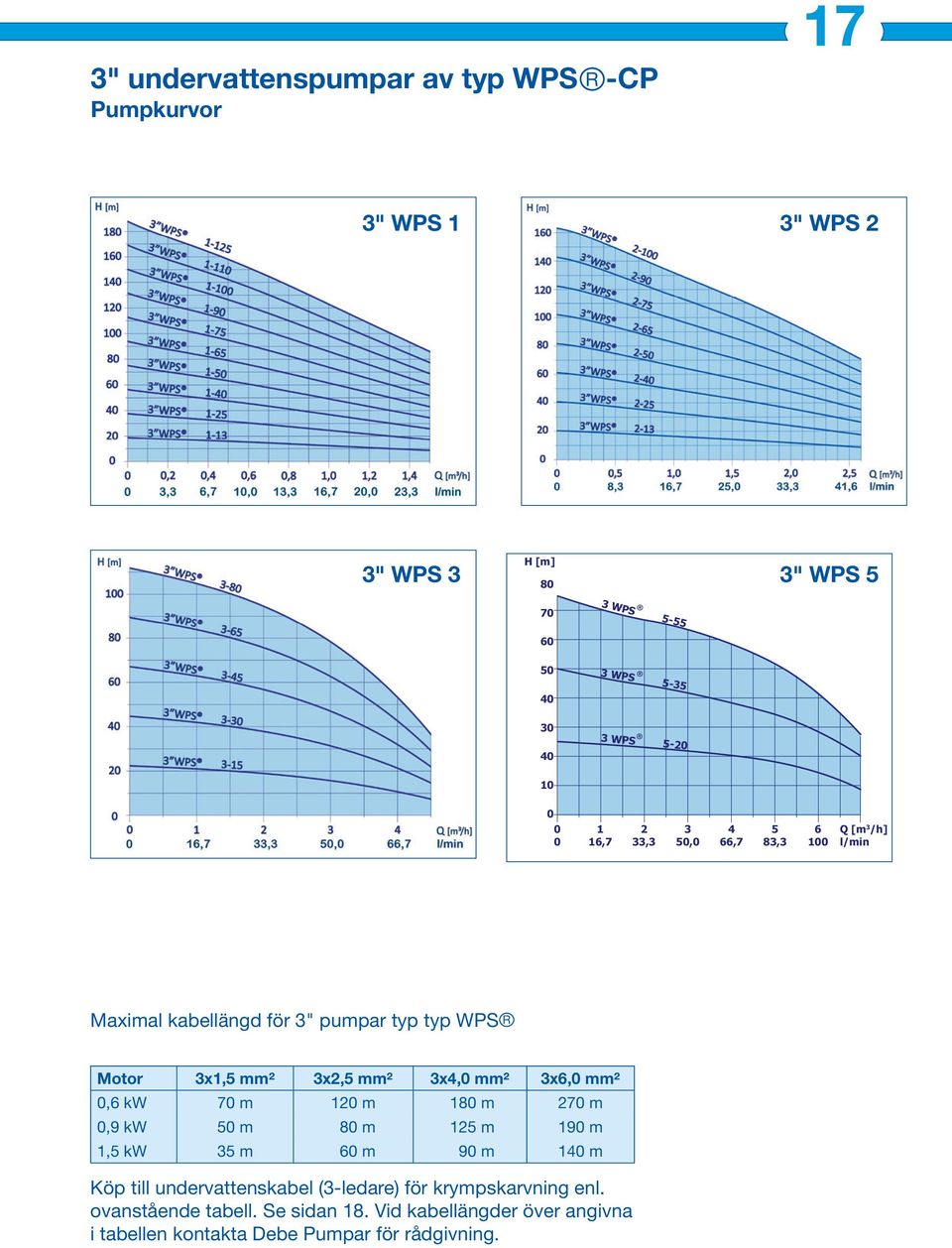

17 3" undervattenspumpar av typ WPS R -CP Pumpkurvor 17 3" WPS 1 3" WPS 2 H [m] 3" WPS 3 3" WPS WPS WPS WPS Q [m 3 /h] 0 16,7 33,3 50,0 66,7 83,3 100 l/min Maximal kabellängd för 3" pumpar typ typ WPS R Motor 3x1,5 mm² 3x2,5 mm² 3x4,0 mm² 3x6,0 mm² 0,6 kw 70 m 120 m 180 m 270 m 0,9 kw 50 m 80 m 125 m 190 m 1,5 kw 35 m 60 m 90 m 140 m Köp till undervattenskabel (3-ledare) för krympskarvning enl. ovanstående tabell. Se sidan 18. Vid kabellängder över angivna i tabellen kontakta Debe Pumpar för rådgivning.

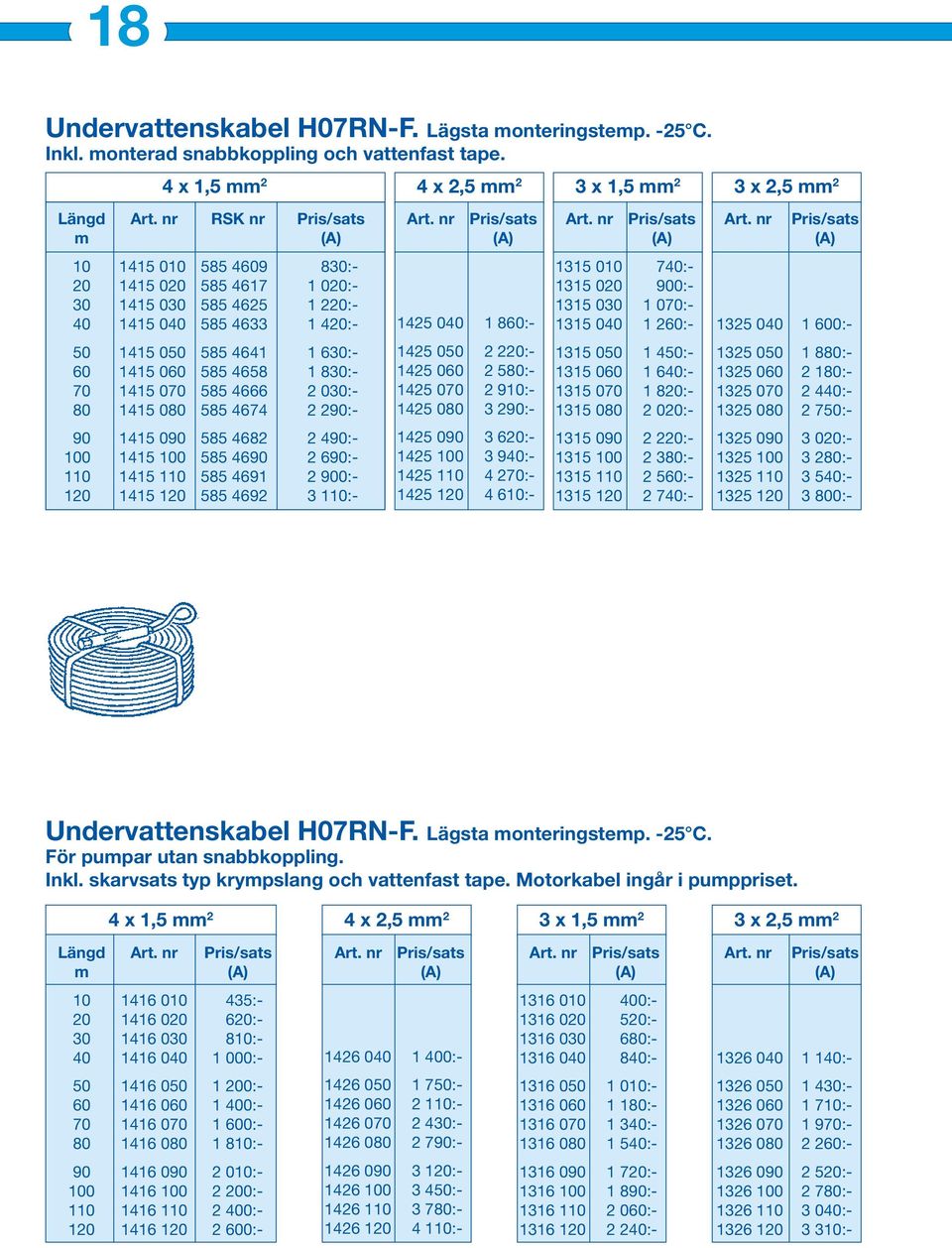

18 18 Undervattenskabel H07RN-F. Lägsta monteringstemp. -25 C. Inkl. monterad snabbkoppling och vattenfast tape. 4 x 1,5 mm 2 4 x 2,5 mm 2 3 x 1,5 mm 2 3 x 2,5 mm 2 Längd Art. nr RSK nr Pris/sats m (A) : : : : : : : : : : : :- Art. nr Pris/sats (A) : : : : : : : : :- Art. nr Pris/sats (A) : : : : : : : : : : : :- Art. nr Pris/sats (A) : : : : : : : : :- Undervattenskabel H07RN-F. Lägsta monteringstemp. -25 C. För pumpar utan snabbkoppling. Inkl. skarvsats typ krympslang och vattenfast tape. Motorkabel ingår i pumppriset. 4 x 1,5 mm 2 4 x 2,5 mm 2 3 x 1,5 mm 2 3 x 2,5 mm 2 Längd Art. nr Pris/sats m (A) Art. nr Pris/sats (A) Art. nr Pris/sats (A) Art. nr Pris/sats (A) : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :-

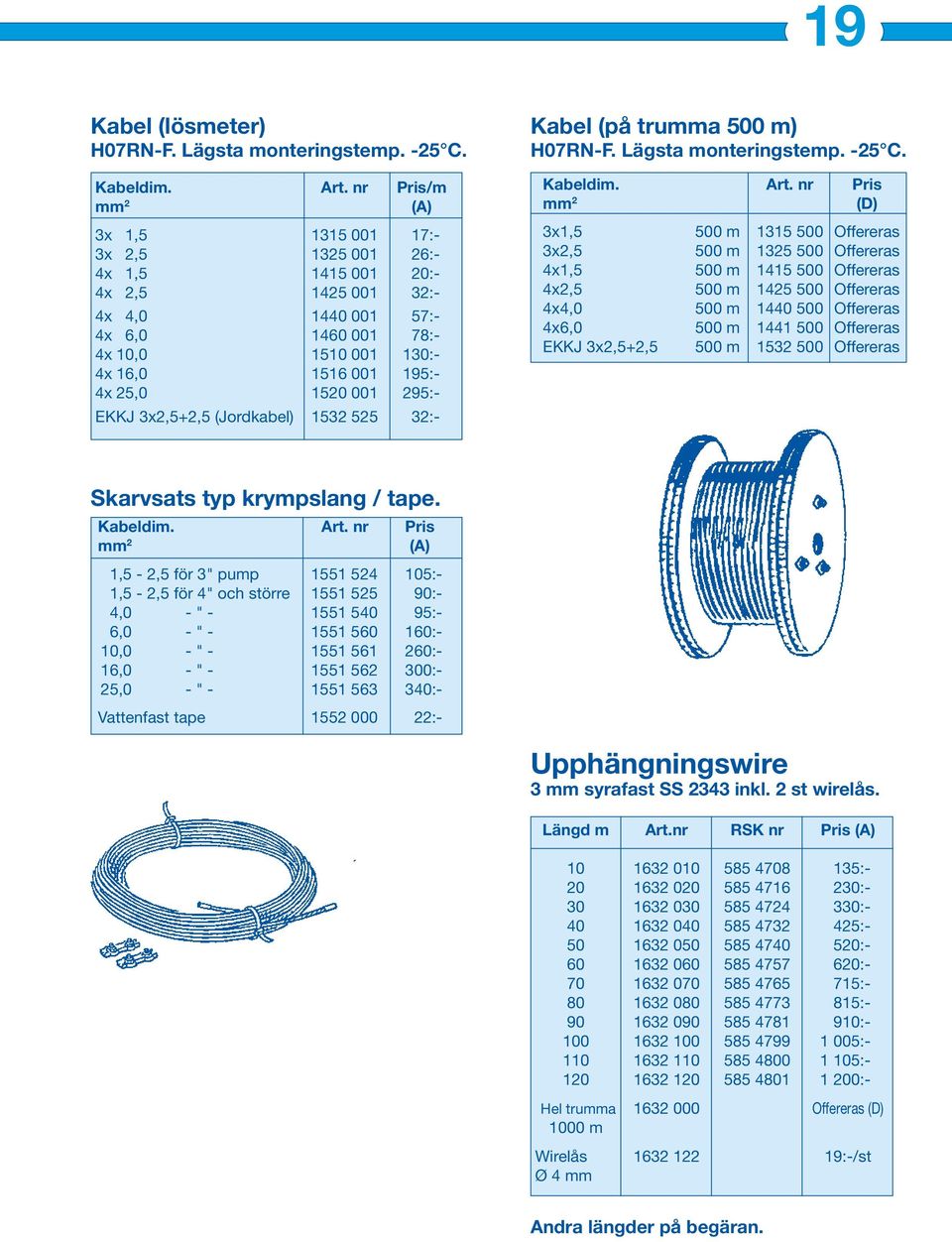

19 19 Kabel (lösmeter) H07RN-F. Lägsta monteringstemp. -25 C. Kabeldim. Art. nr Pris/m mm 2 (A) 3x 1, :- 3x 2, :- 4x 1, :- 4x 2, :- 4x 4, :- 4x 6, :- 4x 10, :- 4x 16, :- 4x 25, :- EKKJ 3x2,5+2,5 (Jordkabel) :- Kabel (på trumma 500 m) H07RN-F. Lägsta monteringstemp. -25 C. Kabeldim. Art. nr Pris mm 2 (D) 3x1,5 500 m Offereras 3x2,5 500 m Offereras 4x1,5 500 m Offereras 4x2,5 500 m Offereras 4x4,0 500 m Offereras 4x6,0 500 m Offereras EKKJ 3x2,5+2,5 500 m Offereras Skarvsats typ krympslang / tape. Kabeldim. Art. nr Pris mm 2 (A) 1,5-2,5 för 3" pump :- 1,5-2,5 för 4" och större :- 4,0 - " :- 6,0 - " :- 10,0 - " :- 16,0 - " :- 25,0 - " :- Vattenfast tape :- Upphängningswire 3 mm syrafast SS 2343 inkl. 2 st wirelås. Längd m Art.nr RSK nr Pris (A) : : : : : : : : : : : :- Hel trumma Offereras (D) 1000 m Wirelås :-/st Ø 4 mm Andra längder på begäran.

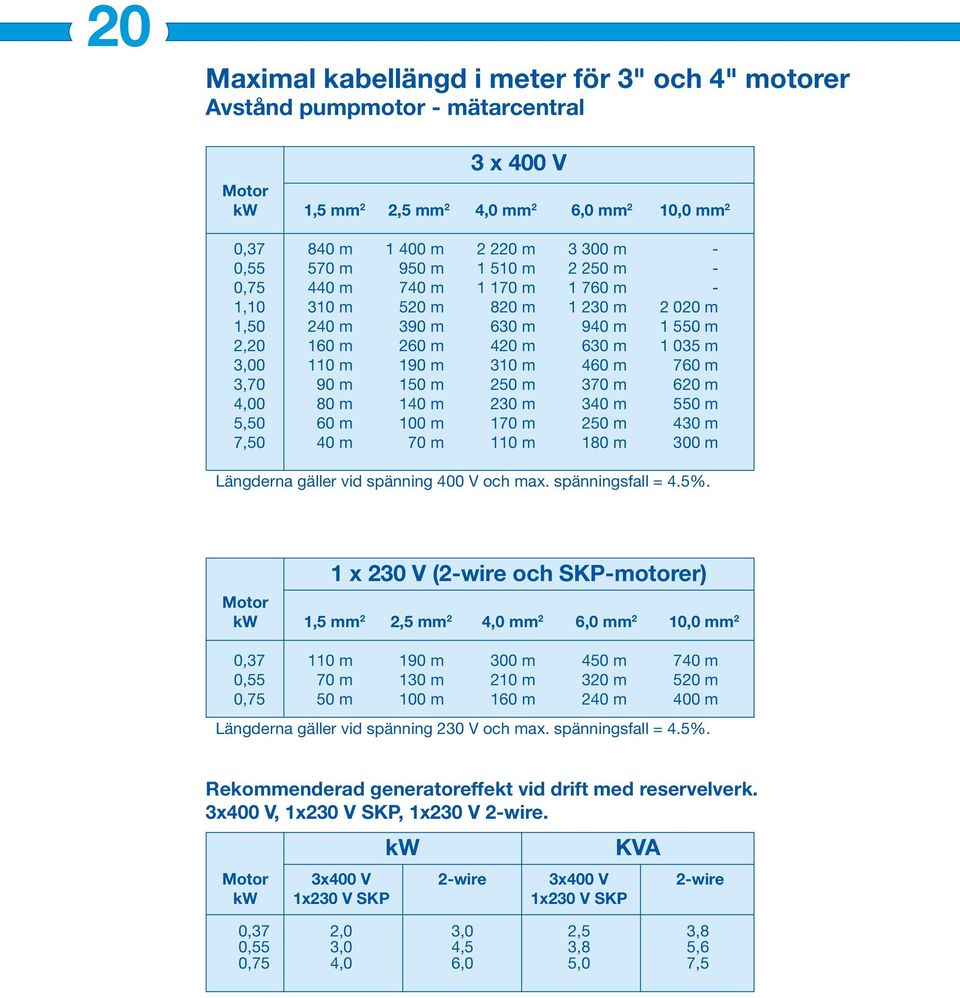

20 20 Maximal kabellängd i meter för 3" och 4" motorer Avstånd pumpmotor - mätarcentral 3 x 400 V Motor kw 1,5 mm 2 2,5 mm 2 4,0 mm 2 6,0 mm 2 10,0 mm 2 0, m m m m - 0, m 950 m m m - 0, m 740 m m m - 1, m 520 m 820 m m m 1, m 390 m 630 m 940 m m 2, m 260 m 420 m 630 m m 3, m 190 m 310 m 460 m 760 m 3,70 90 m 150 m 250 m 370 m 620 m 4,00 80 m 140 m 230 m 340 m 550 m 5,50 60 m 100 m 170 m 250 m 430 m 7,50 40 m 70 m 110 m 180 m 300 m Längderna gäller vid spänning 400 V och max. spänningsfall = 4.5%. 1 x 230 V (2-wire och SKP-motorer) Motor kw 1,5 mm 2 2,5 mm 2 4,0 mm 2 6,0 mm 2 10,0 mm 2 0, m 190 m 300 m 450 m 740 m 0,55 70 m 130 m 210 m 320 m 520 m 0,75 50 m 100 m 160 m 240 m 400 m Längderna gäller vid spänning 230 V och max. spänningsfall = 4.5%. Rekommenderad generatoreffekt vid drift med reservelverk. 3x400 V, 1x230 V SKP, 1x230 V 2-wire. kw KVA Motor 3x400 V 2-wire 3x400 V 2-wire kw 1x230 V SKP 1x230 V SKP 0,37 2,0 3,0 2,5 3,8 0,55 3,0 4,5 3,8 5,6 0,75 4,0 6,0 5,0 7,5

21 Maximal kabellängd i meter 6-8" Franklin undervattensmotorer 21 Motor kw Storlek 3 x 400 V direktstart 2,5 mm 2 4 mm 2 6 mm 2 10 mm 2 16 mm 2 25 mm 2 35 mm 2 50 mm 2 70 mm 2 95 mm mm 2 5, m 170 m 250 m 420 m 620 m m m m , m 120 m 180 m 300 m 480 m 730 m m m , m 80 m 120 m 220 m 320 m 540 m 730 m m , m 100 m 160 m 240 m 410 m 560 m 770 m , m 130 m 190 m 320 m 440 m 610 m , m 160 m 270 m 370 m 510 m , m 200 m 280 m 380 m 510 m 670 m 810 m 37, m 160 m 220 m 310 m 410 m 530 m 640 m 45, m 180 m 250 m 340 m 440 m 540 m 55, m 150 m 210 m 300 m 380 m 460 m 75, m 210 m 290 m 350 m 93, m 210 m 260 m 110, m 220 m 150, m Längderna gäller vid spänning 400 V och max. spänningsfall = 4.5%. Motor kw Storlek 3 x 400 V Y/D-start 2,5 mm 2 4 mm 2 6 mm 2 10 mm 2 16 mm 2 25 mm 2 35 mm 2 50 mm 2 70 mm 2 95 mm mm 2 5, m 250 m 380 m 630 m m m m m , m 170 m 270 m 440 m 710 m m m m , m 120 m 190 m 320 m 510 m 790 m m m , m 90 m 140 m 240 m 390 m 600 m 840 m m , m 60 m 110 m 190 m 310 m 470 m 660 m 920 m , m 90 m 160 m 250 m 410 m 550 m 760 m , m 120 m 190 m 300 m 410 m 570 m 770 m m m 37, m 140 m 240 m 320 m 460 m 620 m 790 m 950 m 45, m 120 m 200 m 270 m 380 m 510 m 660 m 810 m 55, m 160 m 220 m 320 m 440 m 570 m 680 m 75, m 120 m 170 m 240 m 320 m 430 m 520 m 93, m 130 m 190 m 250 m 320 m 390 m 110, m 160 m 210 m 280 m 390 m 150, m 160 m 210 m 250 m Längderna gäller vid spänning 400 V och max. spänningsfall = 4.5%. För 6" pumpar med 4" motorer se sid Använd min. 2,5 mm 2. Kabeldimensioneringen enligt ovanstående tabeller är vår generella rekommendation för att garantera undervattensmotorernas goda funktion under normala förhållanden. Avvikande driftsförhållanden som spänningsfall på elnät, drift via (portabla) elverk, varvtalsreglering med frekvensomriktare m.m. kan medföra annan dimensionering. Lokala starkströmsföreskrifter skall beaktas.

22 22 Tillbehör till pumpar och brunnar 1 1 Modell Ansl G Art. nr RSK nr Pris (A) Rasskyddsbricka för undervattenspump, rostfri : Adaptrar Enkeladapter :- Enkeladapter :- Enkeladapter :- Enkeladapter :- Dubbeladapter 32/ :- 3 4 Borrtoppar Borrtopp med kopplingsplint BS 125 K :- Borrtopp med kopplingsplint BS 140 K :- 4 Borrtopp med kopplingsplint BS 168 K :- Borrtopp med kopplingsplint BS 194 K :- 5 5 Täckbrickor Täckbricka för foderrör mm :- Täckbricka för foderrör mm :- Täckbricka för foderrör mm :- Täckbricka för foderrör mm : Borrhålstätning av gummi för ejektorpump För foderrör mm Ansl. PEM 40/ :- För foderrör mm Ansl. PEM 40/ :- Skyddslock av plast För foderrör 125 mm :- För foderrör 140 mm :- För foderrör 168 mm :- För foderrör 194 mm :- Tätningsmanschett Ø 95 mm för brunn inv 4 1/2" Ansl. PEM 32/ :- Expanderar till max. 130 mm Ø 125 mm för brunn inv 5 1/2" Ansl. PEM 32/ :- Expanderar till max. 150 mm Ø 135 mm för brunn inv 6" Ansl. PEM 40/ :- Expanderar till max. 160 mm

23 23 Vinterkopplingar För att undvika frysning i vattenledning. Även avsedd för tappställe vid brunn vintertid. Avtappning av vattenledningen sker genom ventil med ventilstång i brunnen. Standardlängd på ventilstång = 1,25 m. Längre ventilstång kan offereras. Modell Anslutning Art. nr RSK nr Pris (A) 1 1 Vinterkoppling med kopparrör G 25 x G :- och täckbricka för foderrör. 125 mm mm Vinterkoppling med kopparrör G 32 x G :- och täckbricka för foderrör 168 mm mm Vinterkoppling för PEM-rör PEM rör Ø :- utan täckbricka, lämplig vid adaptermontage. Vinterkoppling för PEM-rör PEM rör Ø :- utan täckbricka, lämplig vid adaptermontage. Vinterkoppling för PEM-rör G 25/PEM rör Ø :- med täckbricka för foderrör mm mm Vinterkoppling för PEM-rör G 32/PEM rör Ø :- med täckbricka för foderrör mm mm Vinterkoppling för PEM-rör G 32/PEM rör Ø :- med täckbricka för foderrör 168 mm mm Vinterkoppling för PEM-rör G 25 inv x G 25 utv :- utan täckbricka, lämplig vid adaptermontage. Vinterkoppling för PEM-rör G 25 inv x G 25 utv :- med täckbricka för foderrör Täckbricka G mm mm Vinterkoppling för PEM-rör G 25 inv x G 25 utv :- med täckbricka för foderrör Täckbricka G mm mm Vinterkoppling för PEM-rör G 25 inv x G 25 utv med täckbricka för foderrör Täckbricka G :- 168 mm mm Modell Art. nr Pris (A) Autotapp ansl. G 8. För automatiskt tömning av rörledning när :- vattnet stängs av för t.ex. vintern. Öppnar vid ca 0.5 bar. Monteras på rörledningar där frysrisk föreligger t. ex. i brunnen. Autotapp ansl. G 15 (data som G 8) :-

24 24 Låg vikt Korrosionsbeständig Kondensfri Lång livslängd 5 ÅRS GARANTI! Debe (C 2 Lite CAD) membranhydroforer i glasfiber l. Material: Glasfiber tätat med epoxiharts. Vattenutrymme av polypropylen / butyl i livsmedelskvalitet. Max. arbetstemperatur 50ºC. Förtryckta med luft: Ca 1,4 bar. Med fabriksmonterat tryckrör för enkel anslutning till rördelssatsen. CE-märkta enligt nya tryckkärlsdirektivet gällande fr.o.m. Maj 2002 Volym Art. nr RSK nr Max Mått Ansl. G Vikt Pris (A) liter bar Ø x H kg ,6 418 x utv. 8, : x , : x utv. 21, : x , : x , :- Precisionsgjuten gavel Hölje av glasfiber, tätad med epoxiharts Butylmembran Livsmedelskvalitet Vattenutrymmets nedre del av formgjuten polypropylen TIPS! Tryckrör i armerad plast Förstärkt fot i plast Radiatorkoppling för enklare montering (demontering). Ansl. Art. nr För tankstorlek Pris (C) G liter 99:- Rörnippel till Debe rördelssats G25 Ansl. Art. nr För tankstorlek Pris (C) G32 x G liter 84:-

25 5 ÅRS GARANTI! 25 GBL "Online" membranhydroforer l Vattenutrymme av polypropylen / butyl i livsmedelskvalitet. Max. arbetstemperatur 90 C. Förtryckta med luft: 1,4 bar. Med tryckrör och unionskoppling för enkel anslutning till rördelssatsen. CE-märkta enligt nya tryckkärlsdirektivet gällande fr.o.m. Maj Ersätter "Well-Rite Online". Volym liter Art. nr RSK nr Max bar 8,6 8,6 8,6 8,6 8,6 Mått ø x H 406x x x x x1529 Ansl. G utv /32 25/32 25/32 Vikt kg 13,0 19,0 37,0 45,0 69,0 Pris (A) 2 650: : : : : Pumpkonsol för toppmontage av pump. Till membranhydrofor l. 190:- "Online" Rostfritt tryckrör, SS 2333, levereras separat i förpackningen. 2. Lekande mutter. 3. Packning. 4. Ändnippel i mässing utv. G 25 medföljer alla tankar (passar till Debe:s rördelsats). Till storlekarna liter medföljer även ändnippel G32 5. Debe rördelssats Well-Rite membranhydroforer 8-20 l Membran av livsmedelskvalitet. Max. arbetstemperatur 90 C. Förtryckta med luft: 1,4 bar. CE-märkta enligt nya tryckkärlsdirektivet gällande fr.o.m. Maj Volym liter Art. nr RSK nr Max bar Mått ø x H Ansl. G Vikt kg Pris (A) * x x x utv 20 utv 20 utv 2,3 4,6 5,5 460:- 710:- 975:- *Liggande med konsol och fot. H = tankens längd.

26 26 Tillbehör till membranhydroforer Modell Ansl G Art. nr RSK nr Pris (A) 1 1 Rördelssats för små membranhydroforer Till membranhydrofor 8-20 l 25x20x :- (exkl. back- och kulventil och säkerhetsventil) Rördelssatser utan tryckrör för golvmontage Till W-R "Online" l 25x25x :- Till W-R "Online" l 25x25x :- (back- och kulventil ej typgodkända) 4 Till W-R "Online" l 40x25x :- 4 6 Manöverpanel utan tryckrör inkl. rördelssats och kontaktormotorskydd Till W-R "Online" l 1,0-1,6 A 25x25x :- Till W-R "Online" l 1,6-2,5 A 25x25x :- Till W-R "Online" l -13 A 25 eller 40 Offereras Tryckrör Längd 90 mm :- Längd 230 mm :- Längd 330 mm :- Längd 360 mm :- Reservdelar till rördelssatser och manöverpaneler 7 - vägsförgrening 25x25x :- 7 - vägsförgrening 40x25x :- Flex. slang med rostfri fläta L=1700 mm C 210: Säkerhetsventiler Öppningstryck 6 bar :- Öppningstryck 8 bar :- Öppningstryck 9 bar :- Öppningstryck 9 bar : Manometrar 0-6 bar ø 50 mm centrisk ansl. bak : bar ø 50 mm centrisk ansl. bak :- 0-6 bar ø 63 mm radiell ansl : bar ø 63 mm radiell ansl :

27 Glasfiberarmerade hydroforer typ UT Max. arbetstemperatur 50 C. CE-märkta enligt nya tryckkärlsdirektivet gällande fr.o.m. Maj ÅRS GARANTI! Volym Art. nr RSK nr Arb.tryck Mått Ansl. G Vikt i kg Pris (A) liter bar Ø x H In-utlopp ,6 418 x utv : ,6 418 x utv : ,6 542 x utv : ,6 614 x utv :- Luftinjektor inv :- Automatisk avluftningsventil Inre mantel: PVC Yttre mantel: Glas fiberarmerad plast tätad med epoxiharts. Förstärkt fot i plast Anslutning: G 32 utv. Automatisk nivåkontroll Ingår i UT-tanken Luftinjektor Tillbehör

28 28 Rostfria / syrafasta hydroforer SS 2333 och SS 2343 CE-märkta enligt nya tryckkärlsdirektivet gällande fr.o.m. Maj G15 G25 G15 G15 Volymliter Material Art. nr RSK nr Arb. tryck Mått Ansl. G Vikt kg Pris (B) x :- 300 " x :- 500 " x :- 750 " x Offereras 1000 " x " G G25 G x :- 300 " x :- 500 " x :- 750 " x Offereras 1000 " x " G32 G15 Varmgalvaniserade hydroforer (inv. plastbehandlade) CE-märkta enligt nya tryckkärlsdirektivet gällande fr.o.m. Maj G15 G15 Volym Art. nr RSK nr Arb.tryck Mått Ansl. G Vikt i kg Pris (B) liter bar Ø x H In-utlopp x : x : x :- G G G32 MAXI-Hydrofor rostfri SS 2333 MAXI-hydrofor är en sluten, luftfylld hydrofor med ca 2,5 gånger större lagrings kapacitet än en standardhydrofor. Hydroforen har en flottörförsedd tättslutande botten ventil av gummi, som hindrar förtrycket från att lämna tanken efter att den tagits i drift enligt anvisningarna. Man kan ändra förtrycket genom att antingen tillföra eller avlägsna luft via ventilen. Trycket kan avläsas i tryckmätaren. Vattennivån under drift kontrolleras i nivåglaset och vid behov finjusteras lufttrycket så att hydroforens maximala lagringskapacitet uppnås. CE-märkta enligt nya tryckkärlsdirektivet gällande fr.o.m. Maj Volym liter Art. nr RSK nr Arb.tryck bar Mått Ø x H Ansl. G In-utlopp Vikt i kg Pris (B) x 1150 G : x 1355 G : x 1645 G :-
