1 Användarhandbok Betalterminal iwl220 & iwl250

2 Innehåll Innehåll...2 Introduktion...4 Innehåll...5 Innehåll i förpackningen...5 Betalterminal...5 Basstation...5 Terminalen iwl220 & Basstationen...6 Tangentbordet...7 Installation och montering...8 Batteri...8 Montering av SIM-kort...9 Kvittorulle Beställning Specifikation på kvittorullar till betalterminalen iwl220: Montering av ny kvittorulle Grundläggande Funktioner Slå på/av terminalen Dockning av terminal på basstation Justera kontrasten...error! Bookmark not defined. Läsning av kort Magnetkort Chipkort Kontaktlös betaling...error! Bookmark not defined. Funktioner Menyval i Display Säkerhetskod skyddade menyval Meny Mynt applikationsmeny Utför transaktion Kopia Offline rapport Skicka offline Användarhandbok Betalterminal iwl2xx Sida 2 av 44

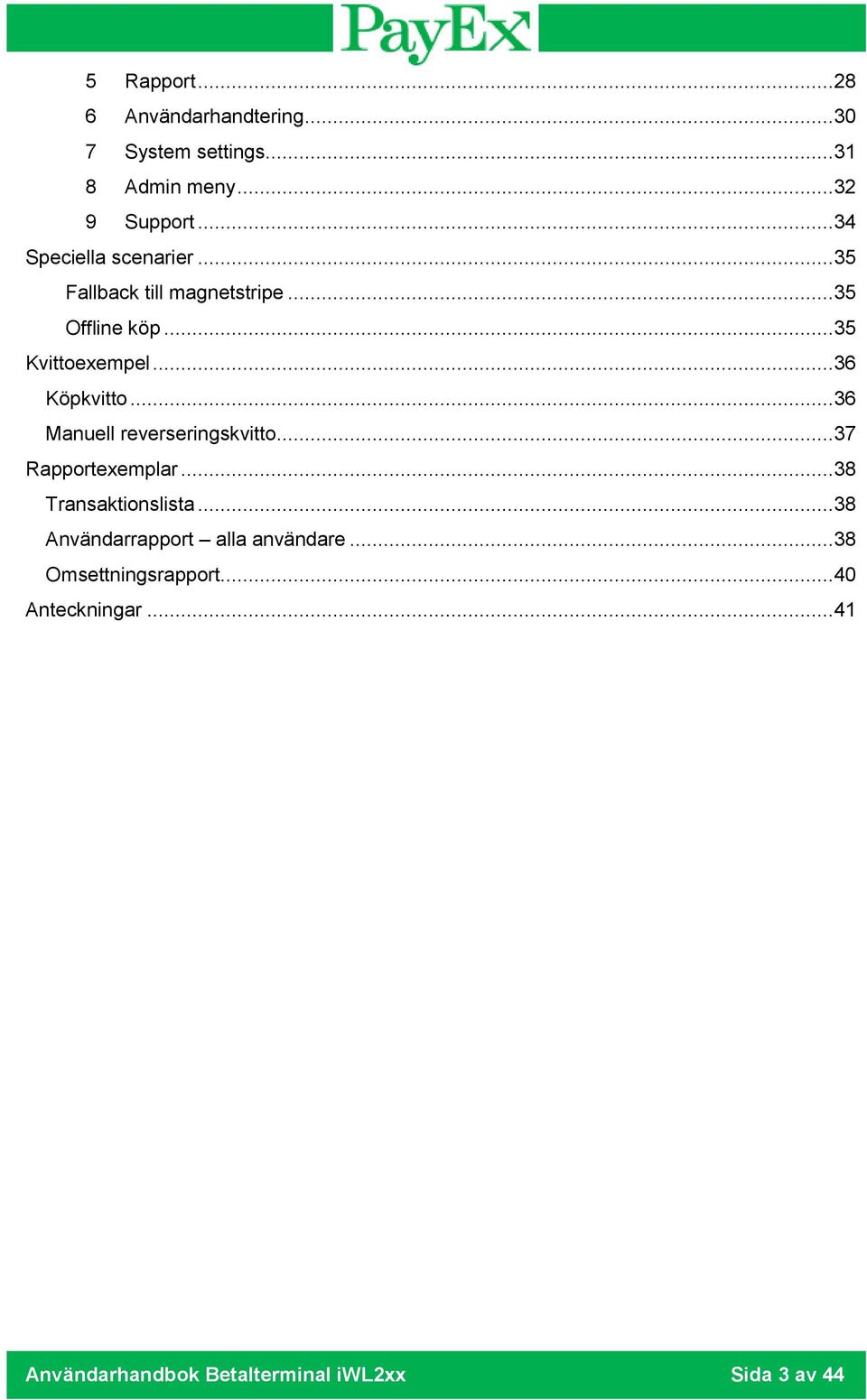

3 5 Rapport Användarhandtering System settings Admin meny Support Speciella scenarier Fallback till magnetstripe Offline köp Kvittoexempel Köpkvitto Manuell reverseringskvitto Rapportexemplar Transaktionslista Användarrapport alla användare Omsettningsrapport Anteckningar Användarhandbok Betalterminal iwl2xx Sida 3 av 44

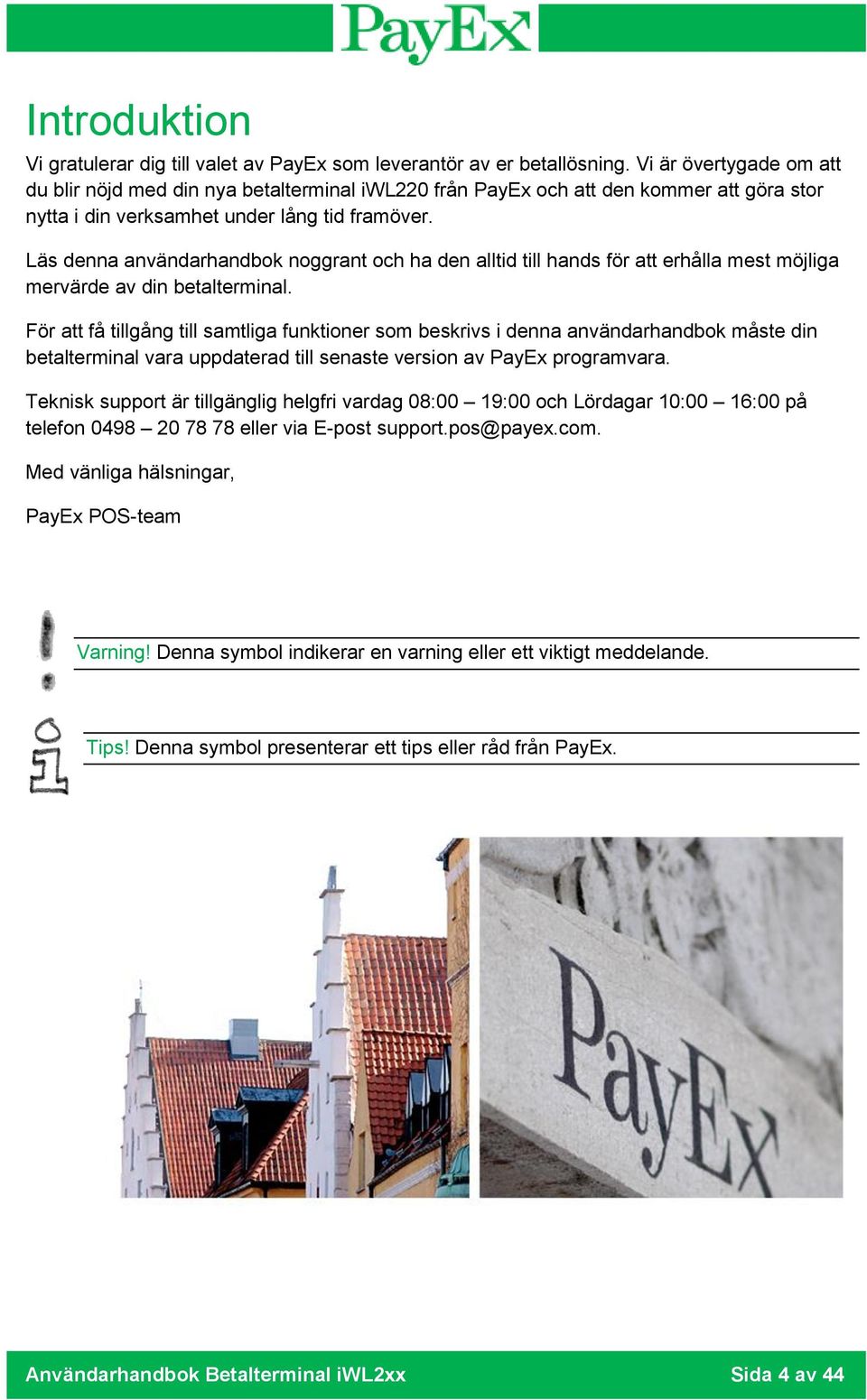

4 Introduktion Vi gratulerar dig till valet av PayEx som leverantör av er betallösning. Vi är övertygade om att du blir nöjd med din nya betalterminal iwl220 från PayEx och att den kommer att göra stor nytta i din verksamhet under lång tid framöver. Läs denna användarhandbok noggrant och ha den alltid till hands för att erhålla mest möjliga mervärde av din betalterminal. För att få tillgång till samtliga funktioner som beskrivs i denna användarhandbok måste din betalterminal vara uppdaterad till senaste version av PayEx programvara. Teknisk support är tillgänglig helgfri vardag 08:00 19:00 och Lördagar 10:00 16:00 på telefon eller via E-post support.pos@payex.com. Med vänliga hälsningar, PayEx POS-team Varning! Denna symbol indikerar en varning eller ett viktigt meddelande. Tips! Denna symbol presenterar ett tips eller råd från PayEx. Användarhandbok Betalterminal iwl2xx Sida 4 av 44

5 Innehåll Innehåll i förpackningen Kontrollera att din leverans från PayEx innehåller följande: Betalterminal iwl2xx betalteminal med kvittorullar Användarmanual µ-usb Adapter Batteripack Basstation Basstation Strömförsörjning Betalterminal iwl2xx Basstation Strömförsörjning SIM-kort 2 extra kvittorullar Användarmanual Varning! Strömförsörjningsenheten som levereras tillsammans med utrustningen är speciellt designad för PayEx terminaler. Använd ej andra strömförsörjningsenheter. Användandet av andra strömförsörjningsenheter med till synes samma karaktäristika kan skada din terminal. Tips! Spara förpackningen. Den måste alltid användas då terminalen skall transporteras. Användarhandbok Betalterminal iwl2xx Sida 5 av 44

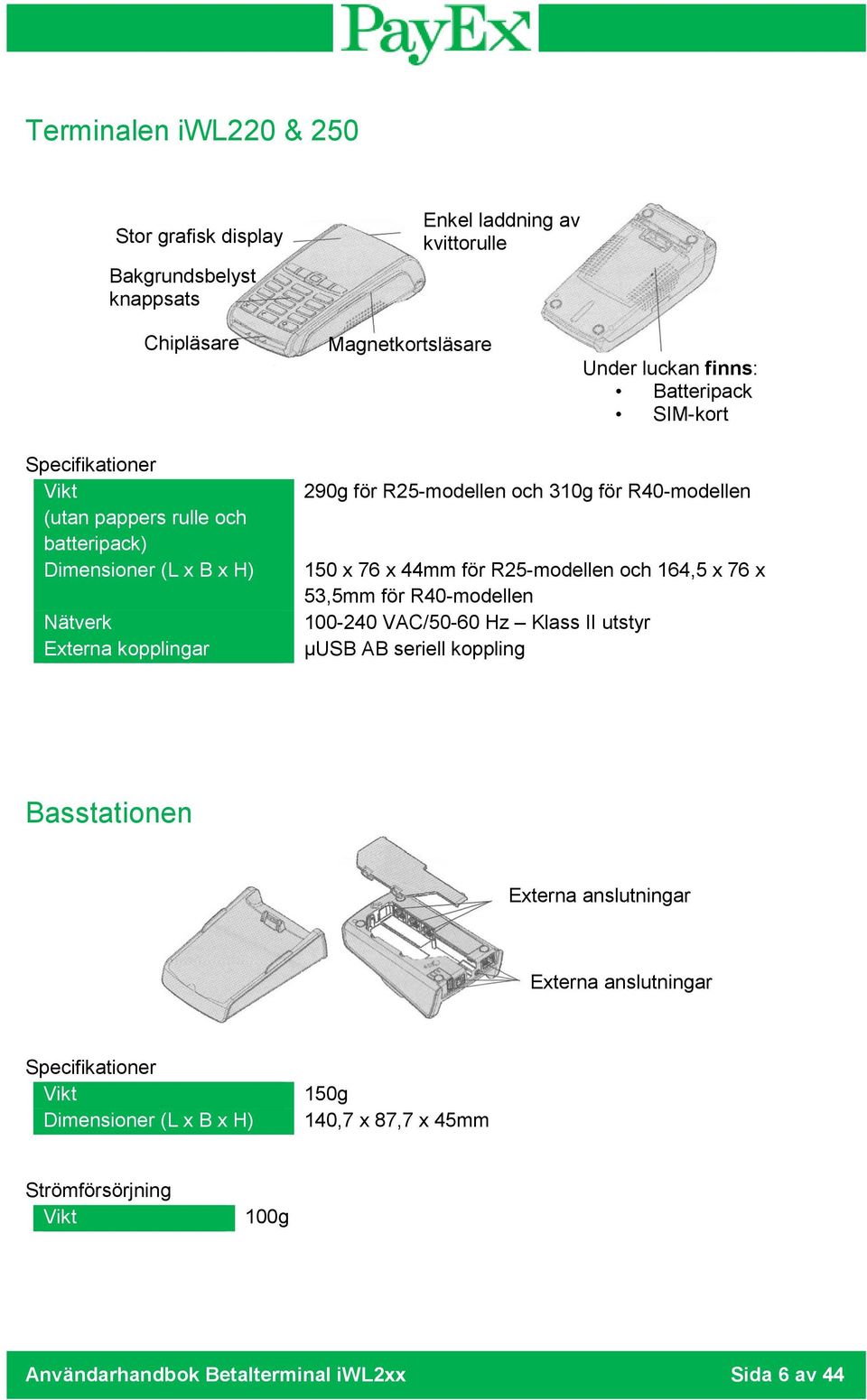

6 Terminalen iwl220 & 250 Stor grafisk display Bakgrundsbelyst knappsats Chipläsare Magnetkortsläsare Enkel laddning av kvittorulle Under luckan finns: Batteripack SIM-kort Specifikationer Vikt (utan pappers rulle och batteripack) Dimensioner (L x B x H) Nätverk Externa kopplingar 290g för R25-modellen och 310g för R40-modellen 150 x 76 x 44mm för R25-modellen och 164,5 x 76 x 53,5mm för R40-modellen VAC/50-60 Hz Klass II utstyr µusb AB seriell koppling Basstationen Externa anslutningar Externa anslutningar Specifikationer Vikt Dimensioner (L x B x H) 150g 140,7 x 87,7 x 45mm Strömförsörjning Vikt 100g Användarhandbok Betalterminal iwl2xx Sida 6 av 44

7 Tangentbordet Navigationstangenter För navigering i menyer Navigationstangenter Upp/Ner och OK Funktionstangenten (F) Stoptangenten (X) OK-tangent (O) används för att bekräfta inmatad värde Korrigeringstangenten (<) används för att radera senast inmatade tecken Några terminaltyper har MENU istället för F, samt skrift på färgtangenterna : OK (grön tangent), CLEAR (gul tangent), STOP (röd tangent). Alla Instruktioner i detta dokument beskriver de terminaler som har F tangenten som menyknapp. Användarhandbok Betalterminal iwl2xx Sida 7 av 44

8 Installation och montering Batteri Normalt levereras betalterminalen iwl2xx med färdigmonterat batteri från PayEx. Skulle montering eller byte av batteri behövas, följ noggrant instruktionerna i detta kapitel. Varning! Stäng av terminalen innan du monterar eller byter batteri. Använd endast originalbatteri från PayEx. Användandet av annat batteri orsakar skador på terminalen som inte innefattas av fabriksgarantin. Vänd terminalen och öppna batteriluckan genom att lossa de två spärrarna samtidigt (se bild nedan). Placera batteriet i avsett utrymme och anslut den röda kabeln i kopplingshonan enligt bild nedan. Röd kabel Batteriplats När batteriet är monterat, förslut batteriluckan ordentligt. Användarhandbok Betalterminal iwl2xx Sida 8 av 44

9 Montering av SIM-kort Normalt levereras betalterminalen iwl220 med färdigmonterat SIM-kort från PayEx. Skulle montering eller byte av SIM-kort behövas, följ noggrant instruktionerna i detta kapitel. Varning! Stäng alltid av terminalen innan montering av SIM-kort. Öppna och tag bort luckan på terminalens undersida genom att trycka ner de två spärrarna samtidigt (se bild nedan) SIM-kortet skall monteras i den översta kammaren märkt SIM. Kortet skall monteras med metallchipet in mot terminalen och det avklippta hörnet längst ner åt vänster (se bild nedan). Avklippta hörnet nedåt åt vänster Sätt tillbaka luckan på terminalens undersida när SIM-kortet är färdigmonterat. Tips! Använd en bit tejp för att lättare få grepp om ett SIM-kort som skal plockas ut ur terminalen. Användarhandbok Betalterminal iwl2xx Sida 9 av 44

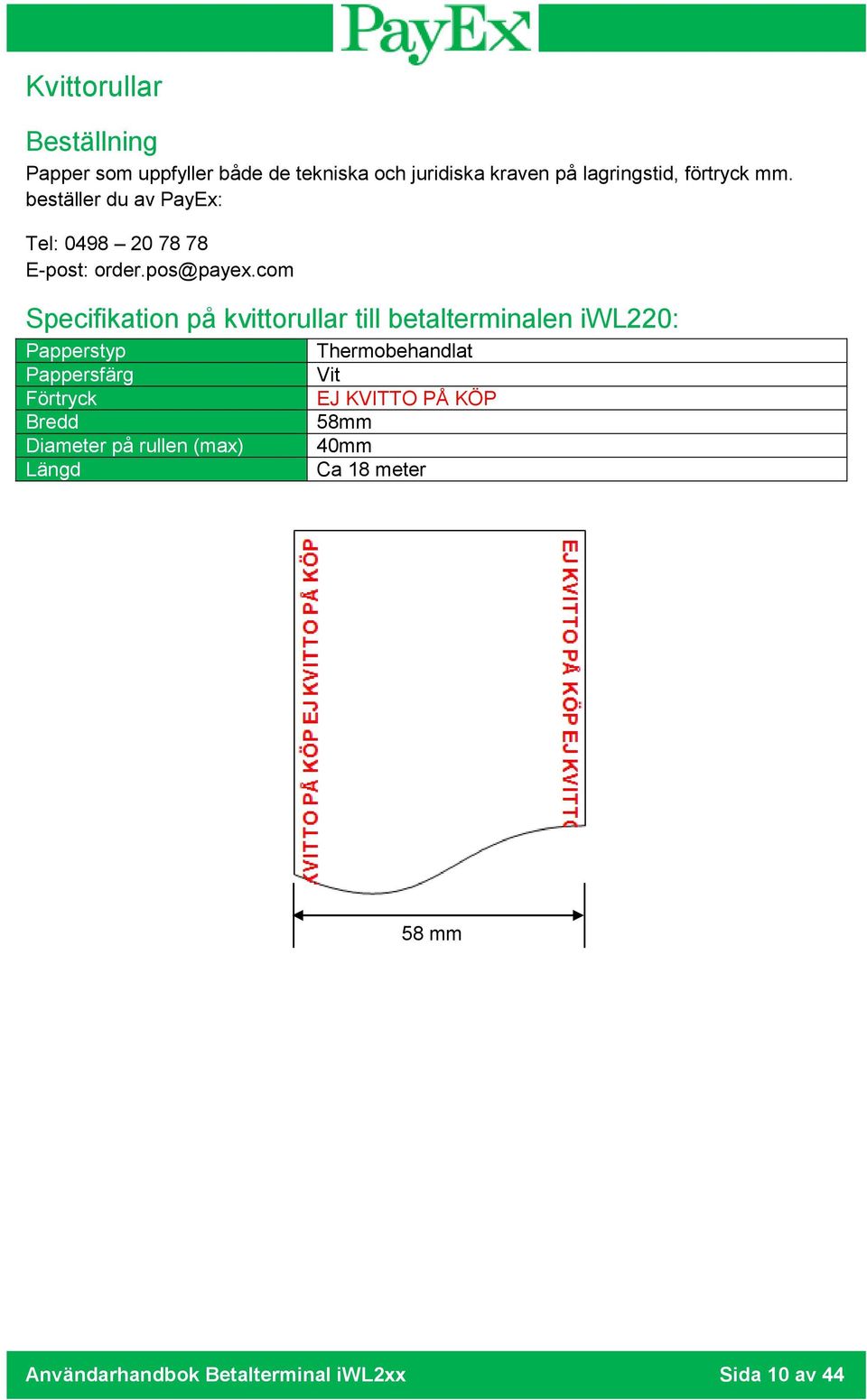

10 Kvittorullar Beställning Papper som uppfyller både de tekniska och juridiska kraven på lagringstid, förtryck mm. beställer du av PayEx: Tel: E-post: Specifikation på kvittorullar till betalterminalen iwl220: Papperstyp Pappersfärg Förtryck Bredd Diameter på rullen (max) Längd Thermobehandlat Vit EJ KVITTO PÅ KÖP 58mm 40mm Ca 18 meter 58 mm Användarhandbok Betalterminal iwl2xx Sida 10 av 44

11 Montering av ny kvittorulle Följ anvisningarna i detta kapitel för att byta kvittorulle i terminalen. Varning! Stäng av terminalen innan du monterar ny kvittorulle. Använd endast originalpapper från PayEx. Användandet av annat papper kan skada thermoskrivaren i terminalen vilket inte innefattas av fabriksgarantin. Öppna spolhuset där kvittorullen sitter genom att lyfta spärren och dra tillbaka skyddet enligt bilderna nedan. Lägg i den nya kvittorullen med trycksidan mot Dig och rulla upp en liten bit papper som kläms när skyddet sätts tillbaka (se bild nedan). Stäng luckan genom att trycka i båda hörnen samtidigt (se bild nedan). När luckan stängs hörs ett klick. Riv av den överskjutande delen kvittopapper. Användarhandbok Betalterminal iwl2xx Sida 11 av 44

12 Grundläggande Funktioner Tips! Innan du börjar använda terminalen, kontrollera alltid att det finns papper laddat. Slå på/av terminalen Terminalen kommer att stänga av sig automatiskt om batteriet tar slut och tillkoppling av ström saknas. Det är också möjligt att manuellt stänga av eller slå på terminalen genom att hålla ner dessa kombination av tangenter: < Kommatecken och Gul tangent (<) Stänger av terminalen + Grön knapp (O) Startar upp terminalen igen O Dockning av terminal på basstation Placera betalterminalen på basstationen så att kontaktdonen på terminalen och basstationen ligger an mot varandra (se bild nedan). Batteriet laddas så länge basstationen är ansluten till elnät. Är terminalen avstängd då den dockas kommer den att starta upp. Användarhandbok Betalterminal iwl2xx Sida 12 av 44

13 Läsning av kort Betalterminalen iwl2xx hanterar både magnetkort och chipkort Magnetkort Magnetkortet läses av genom att dra magnetspåret genom läsaren på terminalens högra sida. Kortet kan dras antingen uppifrån och ner eller nerifrån och upp. Kortet läses bäst genom att dra det med konstant hastighet, dock ej för långsamt. Chipkort För in chipkortet horisontellt med metallchipet uppåt i läsaren framtill på terminalen. Följ instruktionerna på displayen. Varning! Vid betalning med chipkort måste kortet vara kvar i läsaren under hela transaktionen. Ett meddelande i displayen kommer att tala om när det är läge att ta ut kortet. Användarhandbok Betalterminal iwl2xx Sida 13 av 44

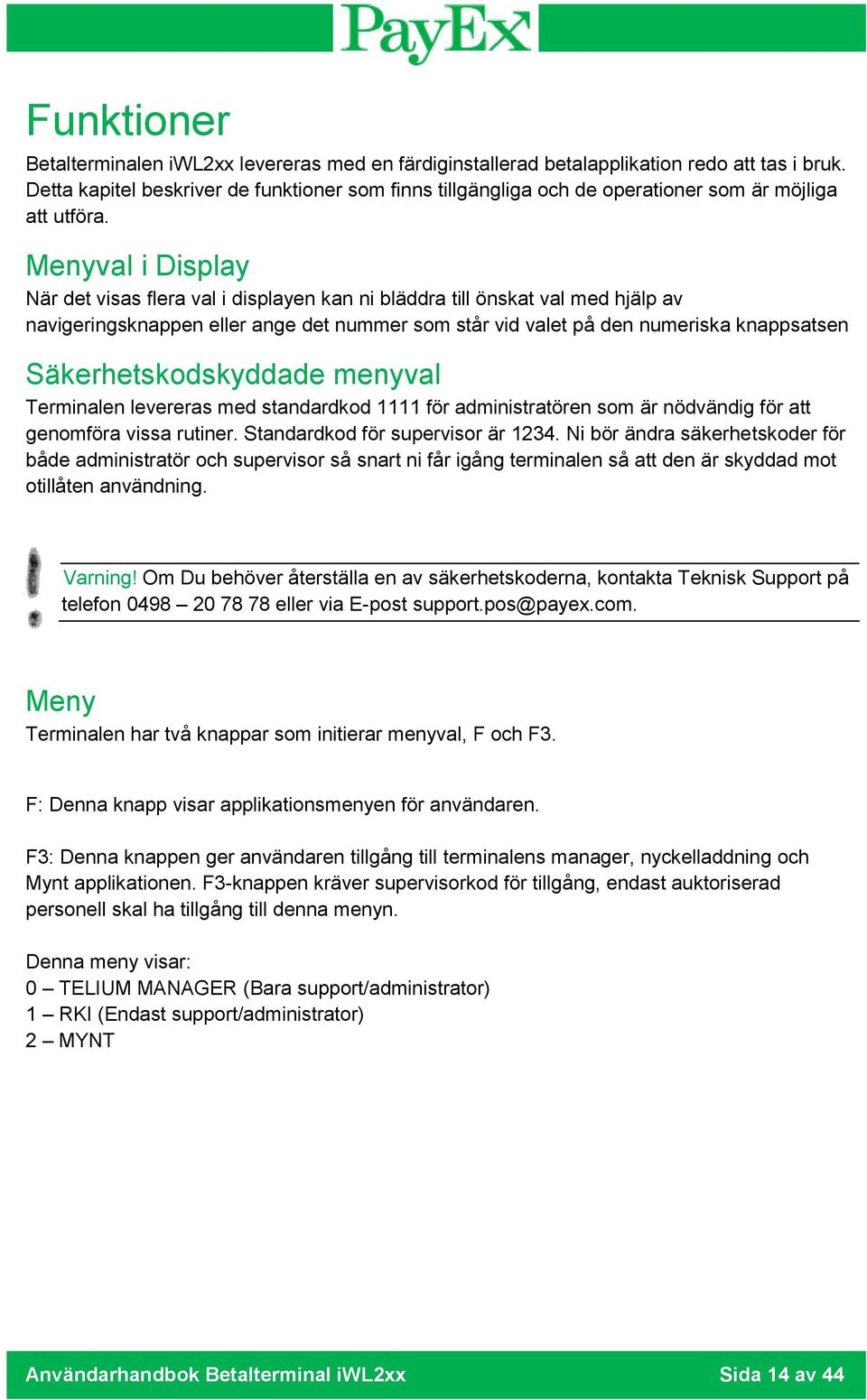

14 Funktioner Betalterminalen iwl2xx levereras med en färdiginstallerad betalapplikation redo att tas i bruk. Detta kapitel beskriver de funktioner som finns tillgängliga och de operationer som är möjliga att utföra. Menyval i Display När det visas flera val i displayen kan ni bläddra till önskat val med hjälp av navigeringsknappen eller ange det nummer som står vid valet på den numeriska knappsatsen Säkerhetskodskyddade menyval Terminalen levereras med standardkod 1111 för administratören som är nödvändig för att genomföra vissa rutiner. Standardkod för supervisor är Ni bör ändra säkerhetskoder för både administratör och supervisor så snart ni får igång terminalen så att den är skyddad mot otillåten användning. Varning! Om Du behöver återställa en av säkerhetskoderna, kontakta Teknisk Support på telefon eller via E-post support.pos@payex.com. Meny Terminalen har två knappar som initierar menyval, F och F3. F: Denna knapp visar applikationsmenyen för användaren. F3: Denna knappen ger användaren tillgång till terminalens manager, nyckelladdning och Mynt applikationen. F3-knappen kräver supervisorkod för tillgång, endast auktoriserad personell skal ha tillgång till denna menyn. Denna meny visar: 0 TELIUM MANAGER (Bara support/administrator) 1 RKI (Endast support/administrator) 2 MYNT Användarhandbok Betalterminal iwl2xx Sida 14 av 44

15 Mynt applikationsmeny Nedan förklaras startskärmen på terminalen, som visas innan en transaktion börjar eller menykommando knappas in: Kontaktindikator (lur av/på) Teleoperatörens namn Täckningsindikator (1-5) Batterinivåindikator Gprs Gprs Telenor 14/06/ :10:36 SÄTT I KORT Datum (dd/mm/åååå) och tid (tt:mm:ss) Batterinivåindikatorn visar hur laddat batteriet är. Ju större del av batteriet som är ifyllt, ju mer laddat är batteriet. Om kontaktindikatorn (telefonluren) är horisontell saknas kontakt med GSM-nätet. När kontakt är etablerad är telefonluren lutad 45º som bildan ovan visar. Teleoperatörens namn visas i displayen så snart kontakten är upprättad. Täckningen kan variera geografiskt från 1-5 staplar i övre högra hörnet, varav 5 staplar innebär full signalstyrka. 1 Utför transaktion Via denna meny är det möjlig ätt genomföra transaktioner. I detta kapitel visas normalt flöde för de mest använda transaktionerna. 1.1 Köp Starta ett köp genom att trycka + + Ett köp kan också startas genom: F 1 1 Att knappa in belopp följt av O Att sätta i ett chipkort, ange belopp följt av O Att dra ett magnetkort, ange belopp efterföljt av O Användarhandbok Betalterminal iwl2xx Sida 15 av 44

16 KÖPBELOPP: KÖP SEK Här anges beloppet som skall debiteras kortinnehavaren. Beroende på hur inställningarna ser ut anges antingen hela kronor eller kronor + ören (t ex 25kr = 2500). Inmatningen avslutas med att trycka på funktionstangenten längst till vänster nedanför displayen (OK) eller på grön knapp. KÖP SÄTT I KORT SEK Kortinnehavaren skall nu sätta i sitt chipkort eller dra sitt magnetkort. KÖP VISA Kortets varumärke visas i displayen. VISA SEK KOD: **** Kortinnehavaren anger nu sin PIN-kod och avslutar inmatningen med grön knapp. ANGE DIN KOD/ENTER Tips! Vänd gärna tydligt bort blicken från kortinnehavaren då denne slår sin PIN-kod, så att det inte upplevs som att du försöker se vilken PIN-kod som anges. Användarhandbok Betalterminal iwl2xx Sida 16 av 44

17 VÄNLIGEN VÄNTA Terminalen kontaktar inlösande bank för att auktorisera kortköpet. GODKÄNT TA UT KORT AVVISAD TA UT KORT Någon av ovanstående skärmbilder visas, beroende på om inlösande bank godkände eller avvisade kortköpet. (Ta ut kort visas bara i dom tillfällena där chipkort har blivit använt). KUNDENS UTSKRIFT KVITTO? I detta läge väljer man om kortinnehavaren vill ha en kvittokopia på kortköpet eller ej. Använd funktionstangenterna nedanför displayen eller grön knapp för OK och röd knapp för AVBRYT. När alla kvitton är utskrivna återgår terminalen till sin startskärm så att nästa operation kan inledas. Användarhandbok Betalterminal iwl2xx Sida 17 av 44

18 1.2 Köp/Cash Back Starta ett köp med möjlighet för kunden att ta ut pengar i den samme transaktionen. Et köp med cashback visar vanligvis dessa skärmbilderna: MYNT PAYMENTS 1 Transaktion 2 Kopia 3 Offline rapport 4 Skicka offline F Tryck + för att komma till transaktionsmenyn. 1 Transaktioner Tryck 2 för att välja köp/ Cashback. 1 Köp 2 Köp/Cashback 3 Manuel reversering 4 Retur Köp/Cash Back KÖPBELOPP: Knappa in köpbeloppet som skall debiteras kunden. Avhängig av inställningen för öre är satt, anges kr, eller kr + öre. Innmatingen SEK O avsluttas ved att trycka på Köp/Cash Back KONTANTBELOPP: SEK 25,00 Knappa in kontantbeloppet som kunden vill ta O ut, efterföljt av. Användarhandbok Betalterminal iwl2xx Sida 18 av 44

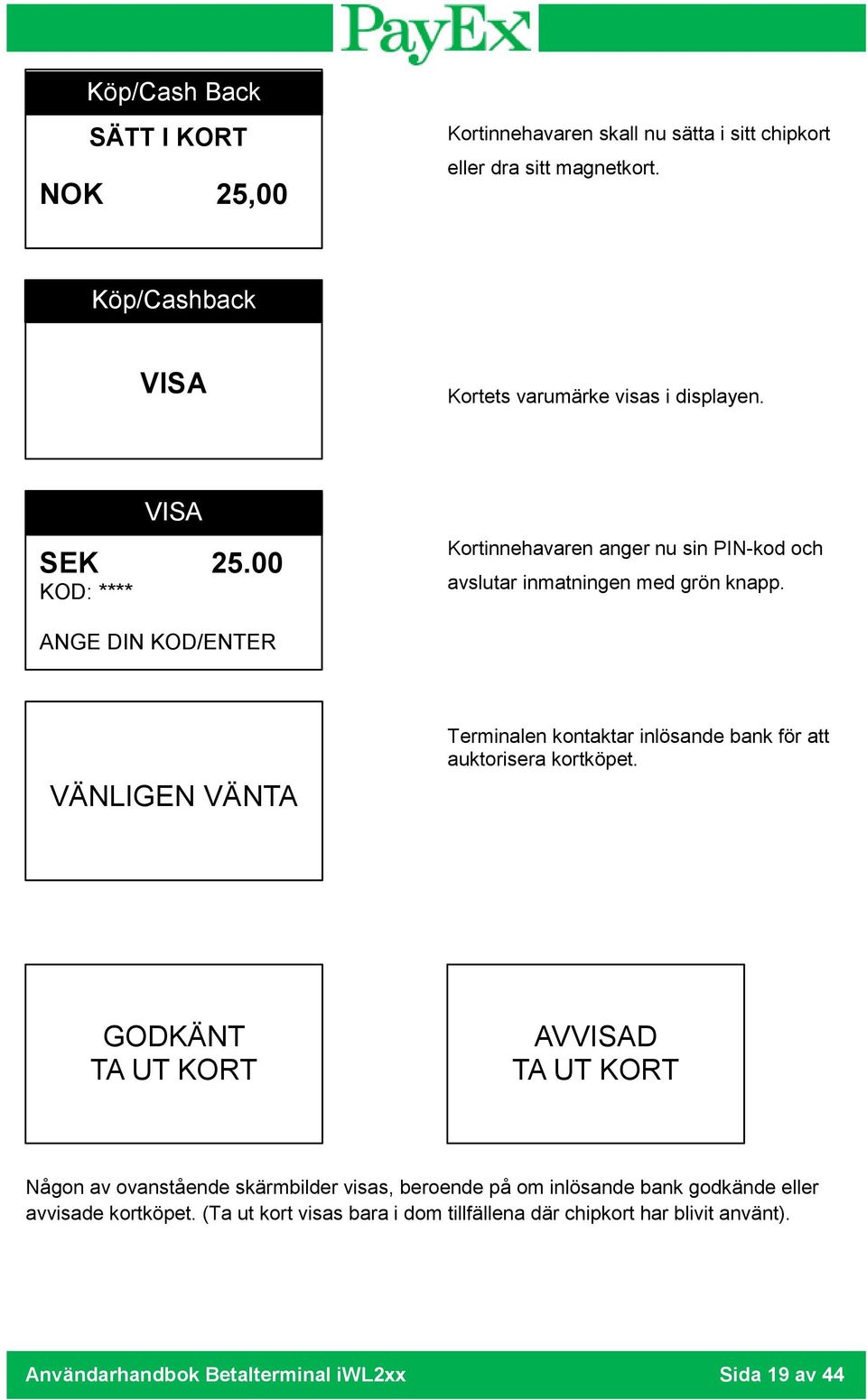

19 Köp/Cash Back SÄTT I KORT NOK 25,00 Kortinnehavaren skall nu sätta i sitt chipkort eller dra sitt magnetkort. Köp/Cashback VISA Kortets varumärke visas i displayen. VISA SEK KOD: **** Kortinnehavaren anger nu sin PIN-kod och avslutar inmatningen med grön knapp. ANGE DIN KOD/ENTER VÄNLIGEN VÄNTA Terminalen kontaktar inlösande bank för att auktorisera kortköpet. GODKÄNT TA UT KORT AVVISAD TA UT KORT Någon av ovanstående skärmbilder visas, beroende på om inlösande bank godkände eller avvisade kortköpet. (Ta ut kort visas bara i dom tillfällena där chipkort har blivit använt). Användarhandbok Betalterminal iwl2xx Sida 19 av 44

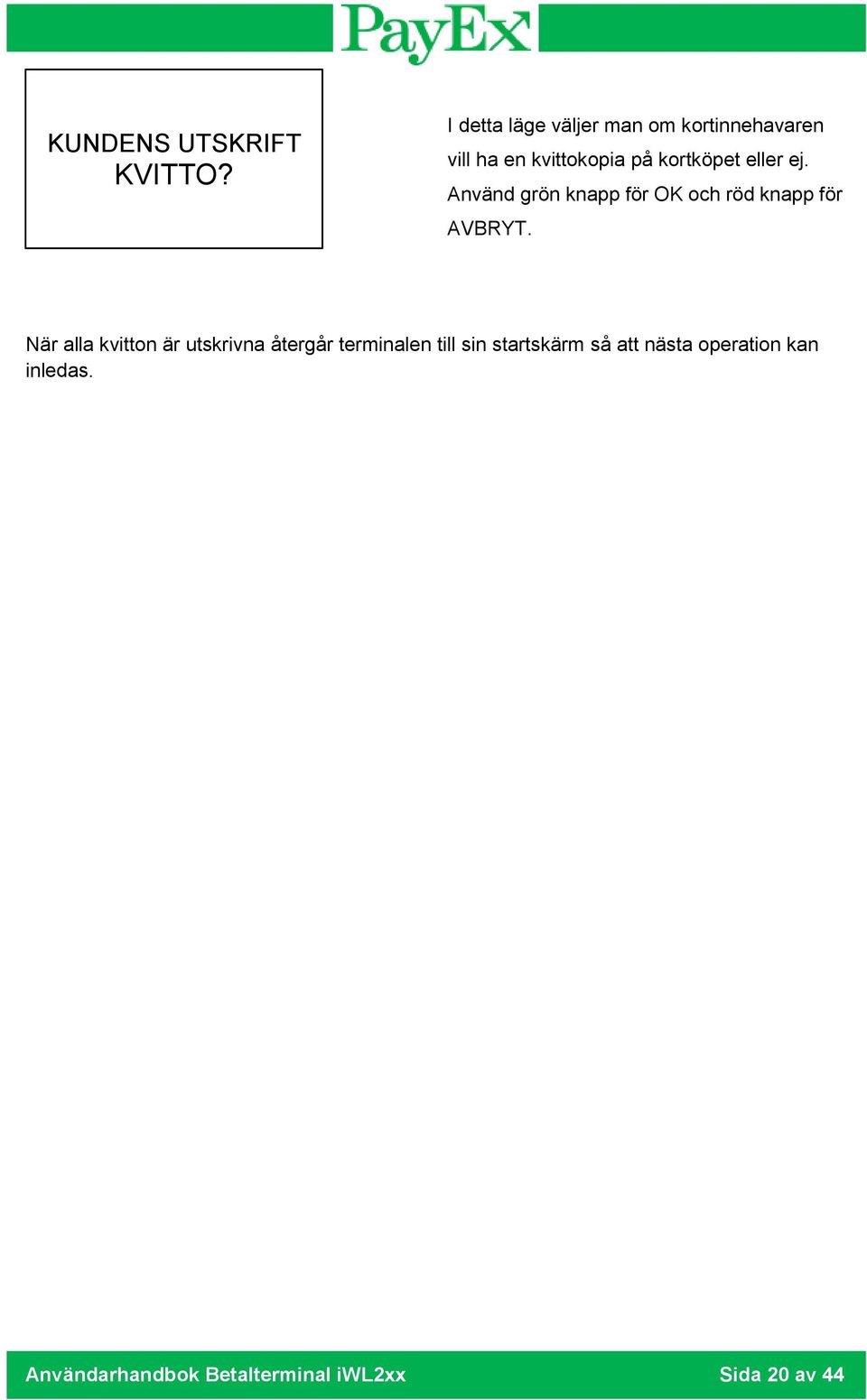

20 KUNDENS UTSKRIFT KVITTO? I detta läge väljer man om kortinnehavaren vill ha en kvittokopia på kortköpet eller ej. Använd grön knapp för OK och röd knapp för AVBRYT. När alla kvitton är utskrivna återgår terminalen till sin startskärm så att nästa operation kan inledas. Användarhandbok Betalterminal iwl2xx Sida 20 av 44

21 1.3 Manuell reversering Manuellt reverser/makulera den senaste godkända transaktionen. Om en ny transaktion har gjorts däremellan är det inte längre möjligt att reversera transaktionen. Det är möjligt att reversera köp, köp/cashback, retur och preauktorisation. Manuell reversering följer två olika flyter; 1. Manuell reversering av senaste transaktion 2. Manuell reversering av senaste transaktion, men samma kort som genomförde transaktionen måste användas för att reversera transaktionen. En manuell reversering med kort visar normalt dessa skärmbilderna: MYNT PAYMENTS 1 Transaktion 2 Kopi 3 Offline rapport 4 Skicka offline F Tryck på + för att komma in i transaktionsmenyn. 1 Transaksjoner Tryck 3 för att välja manuell reversering 1 Köp 2 Köp/Cash Back 3 Manuel reversering 4 Retur SÄTT I KORT Terminalen ber nu om kortet för att verifiera att kortinnehavaren är närvarande. Användarhandbok Betalterminal iwl2xx Sida 21 av 44

22 TA UT KORT När det är verifierat att kortet är äkta och att det var samma kort som användes vid senast utförda kortköp uppmanas kortinnehavaren att ta ut sitt kort. Manuel Reversering Vännligen vänta Terminalen skickar nu reverseringstransaktionen till host for att godkännas Godkänt Reverseringen har blivit godkänt. Kundens utskrift Kvitto? I detta läge väljer man om kortinnehavaren vill ha en kvittokopia på kortköpet eller ej. Använd grön knapp för OK och röd knapp för AVBRYT. Användarhandbok Betalterminal iwl2xx Sida 22 av 44

23 1.4 Retur Retur är möjligt att genomföra vis en kund till exempel returnerar en vara. Möjligt att genomföra ifall en kund för exempel returnerar en ödelagd vara. Det kan ta upptill fem bankdagar för kunden har fått belopp på sin konto. NB: Detta är inte möjligt att genomföra för BankAxept kort. MYNT PAYMENTS 1 Transaktion 2 Kopia 3 Offline rapport 4 Skicka offline F Tryck på + för att komma in i transaktionsmenyn. 1 Transaktion Tryck 4 för at välja retur 1 Köp 2 Köp/Cashback 3 Manuel reversering 4 Retur Retur RETURBELOPP: SEK Ange beloppet som skal returneras Retur Sätt i kort SEK Kortkinnehavaren skall nu sätta i sitt chipkort eller dra sitt magnetkort. Användarhandbok Betalterminal iwl2xx Sida 23 av 44

24 Retur VISA Kortets varumärke visas i displayen. Retur Returtransaktionen skickas till host Vänligen vänta HUSK SIGNATUR Säljaren ska skriva under på kvittering GODKÄNT Returtransaktionen har blivit godkänt. När alla kvitton är utskrivna återgår terminalen till sin startskärm så att nästa operation kan inledas. Användarhandbok Betalterminal iwl2xx Sida 24 av 44

25 1.5 Preautorisasjon En preauktorisation reserverar ett belopp från kundens konto, till exempel när en gäst checkar in på ett hotell (innan man vet slutgiltigt belopp som skall debiteras). Observera att alla försäljningsställen inte kan genomföra denna transaktionstyp. MYNT PAYMENTS 1 Transaktion 2 Kopia 3 Offline rapport 4 Skicka offline F Tryck på + for att komma till transaktionsmenyn 1 Transaktion Tryck 5 för att välja preauktorisation. 2 Salg/Cashback 3 Manuel reversering 4 Retur 5 Preautorisation Preautorisation AUTORISERT BELOPP: Ange beloppet som skal preauktoriseras av kunden. SEK Preautorisation Sätt i kort SEK Kortinnehavaren skall nu sätta i sitt chipkort eller dra sitt magnetkort. Användarhandbok Betalterminal iwl2xx Sida 25 av 44

26 VISA SEK KOD: **** Kortinnehavaren anger nu sin PIN-kod och avslutar inmatningen med grön knapp. ANGE DIN KOD/ENTER VÄNLIGEN VÄNTA Terminalen kontaktar inlösande bank för att preauktorisera kortköpet. GODKÄNT TA UT KORT AVVISAD TA UT KORT Någon av ovanstående skärmbilder visas, beroende på om inlösande bank godkände eller avvisade kortköpet. (Ta ut kort visas bara i dom tillfällena där chipkort har blivit använt). KUNDENS UTSKRIFT KVITTO? I detta läge väljer man om kortinnehavaren vill ha en kvittokopia på kortköpet eller ej. Använd grön knapp för OK och röd knapp för AVBRYT. När alla kvitton är utskrivna återgår terminalen till sin startskärm så att nästa operation kan inledas. Tips! Spara kvitto på preauktorisationen. Detta innehåller ett referensnummer (ARN) som måste anges varje gång en preauktorisation skall avbrytas, ändras eller genomföras. Användarhandbok Betalterminal iwl2xx Sida 26 av 44

27 1.6 Cancel Denna transaktion avbryter preauktorisationen. F 1 6 Tryck + +. Skriv in referens nummer på den ursprungliga preauktorisationen, och bekräfta med OK. 1.7 Adjust Denne transaktionen utökar beloppet på en befintlig preauktorisation. F 1 7 Tryck + +. Skriv in referens nummer på ursprungliga preauktorisationen, därefter beloppet som skall läggas till. 1.8 Genomförande Denne transaktionstypen genomför en preauktorisation. F 1 8 Tryck + +. Skriv in referens nummer på ursprungliga preauktorisationen, därefter beloppet som skall belasta kunden. 1.9 Late Debit Denna transaktion debiterar ett extra belopp från kundens kort efter en fullfört preauktorisation. F 1 9 Tryck + +. Skriv in referens nummer på ursprungliga preauktorisationen och ange beloppet som skall debiteras Late Credit Denna transaktionstyp krediterar kundens kort efter en fullförd preauktorisation. F 1 Tryck +. Navigera upp eller ned till Late Credit i transaktionsmenyn med navigationstangenterna, då denna transaktionsmenyen ej har en giltig genväg. Skriv in referens nr på ursprunglig preauktorisation, därefter ange beloppet som skall krediteras Saldoförfrågan Denne transaktionstypen visar tillgänglig saldo på ett kort/konto. F 1 Tryck +. Navigera upp eller ned till Saldo i transaktionsmenyn med navigationstangenterna, då denna transaktionsmenyn ej har en giltig genväg Uttag Denna transaktionstypen ger möjligheten för att ta ut pengar i en transaktion, utan att genomföra ett köp. F 1 Tryck +. Navigera upp eller ned till Uttag i transaktionsmenyen med navigationstangenterna, då denna transaktionsmenyn ej har en giltig genväg. Användarhandbok Betalterminal iwl2xx Sida 27 av 44

28 2 Kopia Denna menyn ger möjlighet till att skriva ut kvittokopia. 2.1 Kopia senaste transaktion Skriver ut en kopia av den senaste transaktionen. Tryck Offline rapport Denna menyn visar en rapport av offline transaktioner om några offline transaktioner har blivit genomförda. Den visar antal transaktioner, samt totalsumman.. Tryck + 4 Skicka offline Om det finns lagrade transaktioner i terminalen, kan dessa skickas om terminalen är online (igen). Tryck + F 2 1 F 3 F 4 5 Rapport Denna meny ger möjligheten till att skriva ut rapporter. För varje rapport finns det ett exempel på i kapitlet Rapport. 5.1 Användare Denne menyn skriver ut rapporter för användarna i terminalen. Print enda rapport F Tryck välj användar-id. Rapporten för den aktuelle användaren skrives då ut. Denne innehåller en översikt över: - Köp antal transaktioner och summa - Retur Antal transaktioner och summa - Cashback Summa - Surcharge (fee) Summa - Extra Summa - Total Antal transaktioner och summa Print totalrapport F Tryck Denna meny skriver ut en rapport som innehåller en individuell rapport for alla användare, samt en totalrapport. När rapporten har skrivits ut, kan användaren bekräfta borttagning vid att trycka på OK. Radera rapporter Denna meny nollställer rapporten manuellt. F Tryck Användarhandbok Betalterminal iwl2xx Sida 28 av 44

29 5.2 SALESREPORT Denna meny skriver ut omsättningsrapport. Användaren får ett meddelande om rapporten skall nollställes. Denna innehåller information om alla kortutgivare (VISA, MasterCard, BankAxept osv). Tryck för att skriva ut F rapporten, tryck för att radera rapporten. 5.3 Transaktionslista Transaktionslistan är en översikt över alla transaktioner som är genomförda i terminalen. Transaktionslistan måste vara aktiverat i supportmenyn, och är aktiverat för de kunderna som önskar denna rapporttypen för leveransen av terminal(ena). Rapporten kan också vara aktiverat för att skrivas ut automatisk. För att transaktionslistan skal kunna skrivas ut automatisk, måste terminalen vara på och inaktiv (inga köp får genomföras). Transaktionslistan innehåller följande data: - Datum och tid - Transaktionstyp - Totalbelopp - Kortdata - Transaktionsresultat - Rapportnummer F När en rapport har skrivits ut automatisk, kommer rapporten att raderas automatiskt. Alla transaktioner indexeras fortlöpande, och vid radering av rapport (vid utskrift eller manuellt), vill nästa transaktion få en högre index. Exempelvis om transaktionslistan från transaktion 1 till och med 10 blir skrivit ut och/eller raderat, vill nästa transaktion få nummer 11. Transaktionslistan kan indexeras upp till 1500 transaktioner. När transaktionslistan har skrivits ut, vill första transaktionen skrivas ut först och den senaste vill skrivas ut sist. Om terminalen går tom för papper, får användaren en meddelande om att byta ut pappersrullen. Utskriften fortsätter när pappersrullen är utbyt. Tips! Gör det till en god vana att lägga in en ny pappersrulle vid slutet av en dag om du har automatisk utskrift av transaktionslistan aktiverat. Användarhandbok Betalterminal iwl2xx Sida 29 av 44

30 Print rapporter Här anges antal transaktioner som skall skrives ut. Tryck Ange antal transaktioner som skall skrivas ut. Print alla rapporter Denna menyn skriver ut en lista över alla transaktioner genomförda sedan föregående utskrift eller radering, viss aktiverat i terminalen. Tryck Radera rapporter Denna menyn raderar transaktionslistan. Tryck Användarhandtering (Kan du fortsatt göra detta i 2.08?) Denna menyn ger möjlighet till att lägga till, radera eller ändra en användare. Denna menyn kräver supervisorkod. 6.1 Nya användare F F F F 6 1 Tryck + + supervisorkod(1234) + och följ dessa steg: - Knapp in en användar-id för den nya användaren. ID en ska vara unik. - Knapp in ett användarnamn för användaren. - Knapp in användartext. - Välj användarroll. Det kan vara expeditör, servitör eller «ingenting». Om expeditör eller servitör är vald, vill detta skrivas på kvitteringen, samma med användar-id. Om «ingenting» är vald, vill det inte skrivas några namn på kvitteringen. 6.2 Radera användare Radera en användare som inte längre används. F 6 2 Tryck + +supervisorkod(1234) +. Välj användar-id en som skall raderas 6.3 Ändra användare En användare kan bli ändrad, du kan ändra allt utan om ID en till användaren. F 6 3 Tryck + +supervisorkod(1234) + och följ stegen i punkt Single user mode Välj single user mode vid användning av endast en användare. Detta är standardinställningen i terminalen. Tryck + + supervisorkod(1234) F 6 4 Tryck för att välja single user mode av, Tryck för att välja single user mode på. Användarhandbok Betalterminal iwl2xx Sida 30 av 44

31 7 System settings Denna menyn ger möjlighet till att ändra/visa systeminställningar. 7.1 Adjust date/time I denna menyn kan följande ändringar göras: - Ställ in datum: Tryck Set date. Ställ in datum i formatet DD/MM/ÅÅÅÅ. - Ställ in tid: F 7 1 F 7 1 Tryck Set time. Ställ klockan i terminalen enligt formatet TT:MM - Ändra datumformat: F 7 1 Tryck Date format. Välj/ändra önskat datumformat. 7.2 Justera bakgrundsbelysning Ändra bakgrundslyset till dag- eller nattläge. F Tryck för att välja dagläge. F Tryck för att välja nattläge. 7.3 System info Skriv ut ett kvitto som innehåller Telium systeminformation och Mynt applikationsversion. Denna information visas också på terminalen. F 7 3 Tryck Start TMS-update Terminalen kan uppdateras via TMS, om till exempel en ny applikationsversion, nycklar eller operativsystem är tillgänglig för nedladdning till terminalen. F 7 4 Tryck + + Terminalen startar om efter utförd TMS uppdatering. NB! Terminalen laddar inte ner uppdateringar från TMS om offline transaktioner finns lagrade i terminalen. Dessa måste skickas (F+4) innan TMS uppdatering kan initieras. Användarhandbok Betalterminal iwl2xx Sida 31 av 44

32 8 Admin meny Denna meny ger möjlighet till att ändra avancerade inställningar på terminalen. Denna meny kräver administratorkod(1111). 8.1 Extrainställningar Slå på/av Slå på och av möjligheten för att ge tips/extra när ett köp har genomförts. Totalbeloppet kan inte vara under köpbeloppet, och totalbeloppet kan inte överstiga extragränsen satt i F 8 O 1 1 Tryck + + administratörkod(1111) Tryck för att slå tips/extra på, tryck för att slå tips/extra av. Extra beloppsgräns Ändra gränsen som är möjlig att tipsa när ett köp har genomförts. Tipsgränsen som är satt här, är den procentvisa andelen av köpbeloppet som är möjlig att tipsa. F 8 O 1 2 Tryck + + administratorkod(1111) Ange önskat tipsgräns och bekräfta med. O 8.2 Öresinställningar Aktiver eller inaktivera användning av öre när transaktioner genomförs. Tryck + + administratorkod(1111) för att aktivera öre. Tryck + + administratorkod(1111) för att inaktivera öre. F 8 O 2 1 F 8 O Momsinställningar Slå på/av Tryck + +administratorkod(1111) Tryck för att aktivera, för att inaktivera. MOMS % F 8 O F 8 O 3 2 Tryck + +administratorkod(1111) Ändra moms - procent till önskat värde, och bekräfta med. O Användarhandbok Betalterminal iwl2xx Sida 32 av 44

33 8.4 Ändra språk Tryck + +administratorkod(1111) + +. Välj språk i terminalen. Tillgängliga språk är Engelsk, Norsk, Svensk, Dansk och Finsk. Välj önskat språk och bekräfta med. 8.5 Ladda nycklar F 8 O 4 F 8 O 5 Tryck + +administratorkod(1111) + +. Last Initial Key (Dukpt nyckel) för att genomföra transaktioner. Om terminalen har nycklar, visas «ALREADY HAS KEYS» i terminaldisplayet. 8.6 Operator code Set code Tryck + +administratorkod(1111) Ändra supervisorkoden. Knappa in ny kod, 4 siffror och bekräfta med. Bekräfta koden genom att slå in samma kod en gång till, efterföljt av. Ett meddelande vill visas om koden har blivit ändrat. View code Visa supervisorkoden på terminalen. O F 8 O 6 1 F 8 O 6 2 Tryck + +administratorkod(1111) O O 8.7 Set admin code Ändra administratorkoden. F 8 O 7 1 Tryck + +administratorkod(1111) Knapp in ny kod, 4 siffor och bekräfta med samma kod en gång till, efterföljt av ändrat. O O. Bekräfta koden genom att slå in koden,. En meddelande vill visas om koden har blivit Användarhandbok Betalterminal iwl2xx Sida 33 av 44

34 8.8 Sounds Beep on decline F 8 O 8 1 Tryck + + administratorkod(1111) Välj om ljud skal vara på- eller avstängd om en transaktion inte blir godkänt. Bekräfta med. Beep on PIN input Tryck + +administratorkod(1111) Välj om ljudet skall vara på- eller avstängd när en kund anger PIN. Bekräfta med. Beep on entries O F 8 O 8 2 F 8 O 8 2 Tryck + + administratorkod(1111) Välj om ljudet skal vara på- eller avstängd när en kund trycker på terminalen, för O exempel ange tips. Bekräfta med. O 9 Support Supportmenyn är endast tillgänglig för support. For tillgång till supportmenyen måste PayEx Support kontaktas. Användarhandbok Betalterminal iwl2xx Sida 34 av 44

35 Specielle scenarioer Fallback till magnetspor I en övergångsperiod kommer terminalen att acceptera användning av magnetspår även på chipkort om terminalen av någon anledning inte klarar att läsa chipet på betalkortet. Om ett kort har chip skall det alltid läsas i chipläsaren först, men om terminalen misslyckas tre gånger i rad med samma kort, kommer kortköp med magnetspår på samma kort att vara tillåtet. Terminalen visar då DRA KORT i terminalfönstret. Offline köp I händelse av att terminalen inte får kontakt med centralen, t.ex. utanför täckningsområde för GMS/GPRS, går terminalen i offlineläge och kan endast utföra köp med de korttyper som tillåter detta. Beloppsgränser och restriktioner i offlineläge är alltid upp till respektive kortutgivare och kan ej överstyras från terminalen. En offlinetransaktion sparas i terminalens minne tills terminalen får kontakt med centralen. Inom fem minuter efter återupprättad kontakt med centralen skickar terminalen in lagrade transaktioner. Om terminalen har lagrade transaktioner kan detta tillfälligt hindra t.ex. genomförande av dagsavslut. Manuell tömning av lagrade offlinetransaktioner kan utföras genom att utföra följande operation: F + 4. Användarhandbok Betalterminal iwl2xx Sida 35 av 44

36 Kvittoexempel Köpkvitto Butiken Handelsveien Byen (+47) ORG: BUTIKKNR: 123 TERMINAL ID: Användare Bjarne :54 KÖP SEK TOTAL ** **** **12 34 VISA GODKÄNT Ca1 _ 000 SWE TVR REF: AID A TSI 1800 ATC AED ARC 00 PSN: 01 SPAR KVITTOT Information om Merchant Logisk identifikation på Merchant terminalen och användaren Datum och tid Transaktionstyp, valuta, belopp och totalt belopp som debiteras kortet Avkortet kortnummer och varumärke på kortet som används i transaksjonen Transaktionsstatus Teknisk data som beskriver dataströmmen mellan terminal, kort och transaktionsserver Användarhandbok Betalterminal iwl2xx Sida 36 av 44

37 Manuell reverseringskvitto Butiken Handelsveien Byen (+47) ORG: BUTIKSNR: 123 TERMINAL ID: Användar Bjarne :54 REVERSERING SEK TOTAL ** **** **12 34 VISA GODKÄNT Ca1 _ TVR REF: AID A ARC 00 SPARA KVITTOT Information om Merchant Logisk identifikation för Merchant, terminalen och användare Datum och tid Transaktionstyp, valuta, belopp och totalt belopp som debiterar kortet Avkortet kortnummer och varumärke på kortet som används i transaktionen Transaktionsstatus Teknisk data som beskriver dataströmmen mellan terminal, kort och transaktionsserver Användarhandbok Betalterminal iwl2xx Sida 37 av 44

38 Rapportexemplar Transaktionslista Butiken Handelsveien Byen Phone (+47) Org: Butiksnr: 123 Terminal-ID: :54 Transaktionsliste F.O.M 1 T.O.M :00 Köp SEK 200 Extra 50 TOTAL 250 **** **** **** 1234 VISA GODKÄNT CA1_000 SWE Rapport: 1 ARC: :00 Køp/Cash Back SEK 200 CashBack 300 TOTAL 500 **** **** **** 1234 VISA GODKÄNT CA1_000 SWE Rapport: 2 ARC: 00 Information om Merchant Logisk identifikation för Merchant, terminalen och användare Transaktionslista, från och med, till och med Transaktionstyp, valuta, belopp och totalt belopp som debiterar kortet Avkortet kortnummer och varumärke på kortet som används i transaktionen Transaktionsstatus Rapportnummer och responskod från host Transaktionstyp, valuta, belopp och totalt belopp som debiterar kortet Avkortet kortnummer och varumärke på kortet som används i transaktionen Transaktionsstatus Rapportnummer och responskod från host Användarhandbok Betalterminal iwl2xx Sida 38 av 44
