Swegon CASA 290M. Anvisningar för montering, drift och underhåll. Version A

Transkript

1 Swegon CASA 290M Anvisningar för montering, drift och underhåll Version A

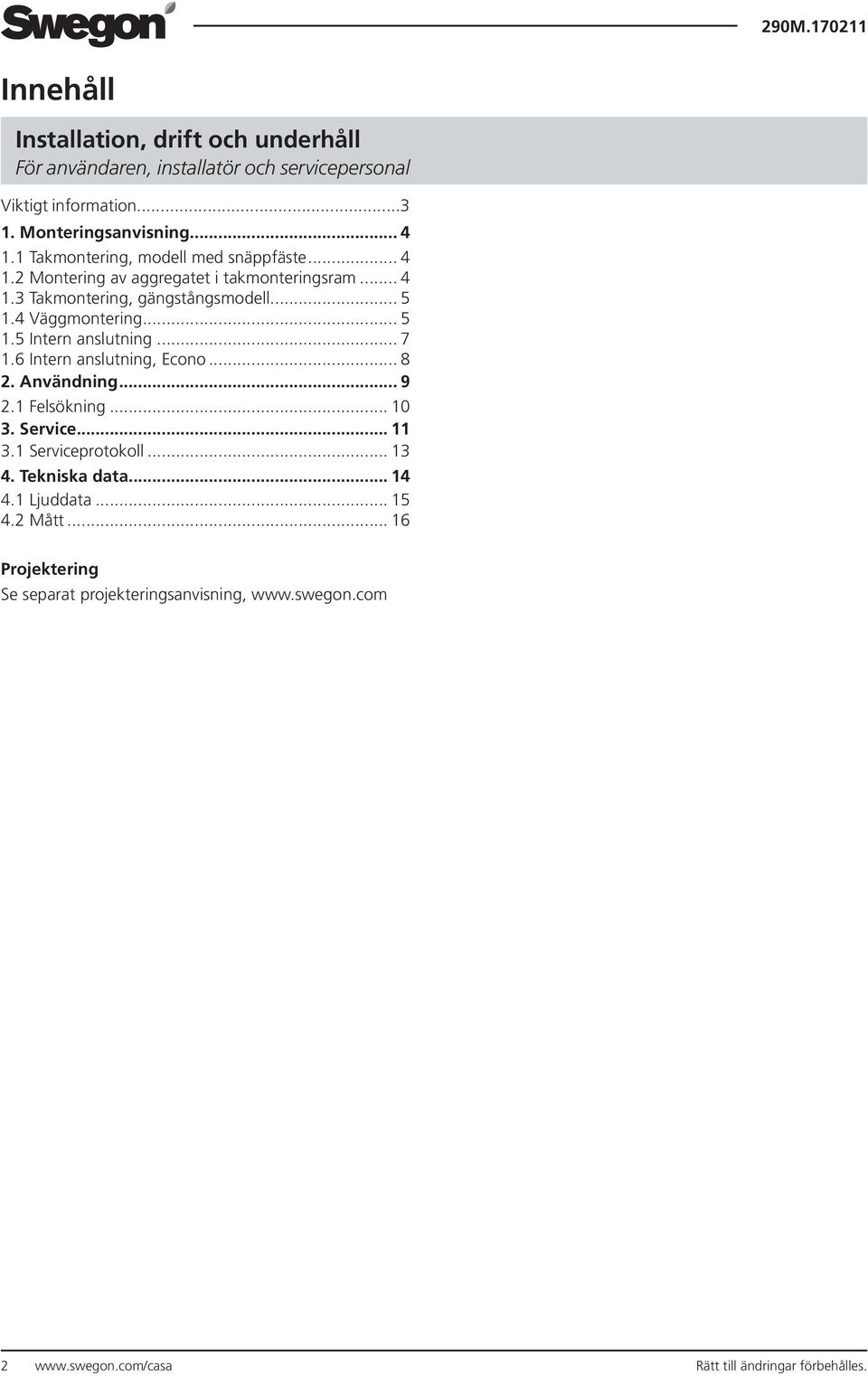

2 Innehåll Installation, drift och underhåll För användaren, installatör och servicepersonal Viktigt information Monteringsanvisning Takmontering, modell med snäppfäste Montering av aggregatet i takmonteringsram Takmontering, gängstångsmodell Väggmontering Intern anslutning Intern anslutning, Econo Användning Felsökning Service Serviceprotokoll Tekniska data Ljuddata Mått Projektering Se separat projekteringsanvisning, Rätt till ändringar förbehålles.

3 Bruksanvisning Viktig information! Luftflöden För att säkerställa ett angenämt inomhusklimat och undvika fuktskador på byggnadskonstruktioner ska bostaden ha en kontinuerlig och tillräcklig luftväxling. Aggregatet ska endast stoppas medan servicearbeten pågår. Aggregatets fläktar kan styras från kontrollpanelen. Borta (hastighet 1) = ett litet luftflöde, som kan användas när ingen vistas i bostaden och det inte finns behov av samma ventilation som normalt, t.ex. för att kontrollera fukt. Hemma (hastighet 2) = normalt luftflöde. Forcering (hastighet 3) = ett stort luftflöde, som används i samband med matlagning, bastubad, dusch, torkning av tvätt och liknande tillfällen. Ett lågt luftflöde när bostaden är tom innebär en ekonomisk drift. Man sparar fläktenergi och bostadens uppvärmningssystem behöver inte värma upp lika mycket luft under den kalla årstiden. Ventilationssystemets viktigaste uppgift är att säkerställa en fräsch inomhusluft och avlägsna utsläpp och fukt. Därför bör man göra en bedömning av om ett lågt luftflöde är tillräckligt när bostaden står tom. Det låga luftflödet får absolut inte användas när någon befinner sig i bostaden. Om belastningen på bostaden är större än planerat, ska det normala luftflödet vara i motsvarande grad högre. Torkning av tvätt På grund av det höga fuktinnehållet får en torktumlare av frånluftstyp eller ett torkskåp inte anslutas till systemet. Vi rekommenderar en kondenserande torktumlare utan kanalanslutning. Frysskydd Värmeväxlaren kan frysa om frånluften är fuktig i samband med kallt väder. Skyddsfunktionen tillkopplar luftvärmaren för förvärmning. Filter Aggregatet får inte användas utan filter. Endast filter som har rekommenderats av Swegon får användas i aggregatet. Drifttagning Aggregatet får inte tas i drift förrän alla arbetsmoment med stora mängder slipdamm eller andra föroreningar är klara. Rätt till ändringar förbehålles. 3

4 1. Monteringsanvisning Takmontering, modell med snäppfäste Aggregatet kan monteras antingen i taket med en monteringsram eller på väggen med ett separat väggfäste. Aggregatet bör monteras så nära vägg eller tak som möjligt. Utrymmet mellan aggregatet och vägg/tak ska isoleras så att ljudet från aggregatet inte förs ut i rummet via väggen. 1.1 Takmontering, modell med snäppfäste Takmonteringsramen fästs med fyra M8-gängstänger vid ankarhylsorna så att minst tre av gängstängerna finns i hörnen av takmonteringsramen. För att undvika en eventuell kollision med någon kanal får en av gängstängerna finnas i hålet bredvid hörnet. M8-muttrar skruvas på gängstängerna till sådan höjd att takmonteringsramen hamnar vågrätt när ramens översida går emot muttrarna. Trä monteringsramen genom hålen mot gängstängernas muttrar och lås den underifrån med muttrar. Gängstängernas ändar får sticka ut högst 3 cm genom takmonteringsplattan, annars tar de i överdelen på aggregatet. OBS! Spetsarna på låskrokarna på takmonteringsramens karm ska vara riktade bakåt. OBS! Takmonteringsramens undersida lämnas cirka 15 mm under takytan. Eventuell montering av taklister runt ramen utförs först när aggregatet har monterats. Takmontering, gängstångsmodell 1.2 Montering av aggregatet i takmonteringsram Lossa de två skruvarna framtill och upptill på aggregatet så mycket att huvudena sticker ut cirka 2 cm. Lyft upp aggregatet i takmonteringsramen så att alla fyra låskrokarna hamnar rätt i urtagen upptill på aggregatet. Låskrokarna har två hakar; de undre låser aggregatet för att underlätta anslutningen till kanalerna och dragningen av elkablarna. Lyft sedan upp aggregatet på de övre hakarna när aggregatet är på rätt plats i förhållande till kanalen och elledningarna har dragits in i aggregatet. När de övre hakarna är låsta, fjädrar skruvarna ut upptill på framsidan av aggregatet. Säkra till sist att aggregatet sitter på plats genom att dra åt överdelens skruvar. Värmeledningsrör Tilluft Frånluft Uteluft Modell R Avluft El Värmeledningsrör 15 mm plast Den slata ytan uppåt Regel Panel Monteringsram Tätning 4 Rätt till ändringar förbehålles.

5 1.3 Takmontering, gängstångsmodell Takmonteringsramen monteras i mellanbjälklaget med den släta ytan uppåt, med 8 mm gängstänger (4 st.). Takmonteringsramens mått och gängstängernas placering visas på bild 1. Gängstängernas längd anpassas så att stängernas ändar är ungefär 55 mm under takmonteringsramens underkant (bild 3). Takmonteringsramen monteras ungefär 15 mm under mellantaket, så att reglarna kommer 5 mm under takmonteringsramens överkant. När väggarna är klara, lyfts aggregatet på plats och monteras med koniska gummin mot aggregatets översida och fästskruvarna dras åt lätt. OBS! Aggregatet ska lyftas helt på sin plats innan muttrarna dras åt. Aggregatet får inte lyftas genom att dra åt fästmuttrarna. OBS! Se till att vattnet cirkulerar i elementet innan du startar aggregatet. På båda modellerna för takmontering bör aggregatet monteras så nära väggen och taket som möjligt och utrymmet mellan aggregatet och väggen isoleras med ett mjukt tätningsmaterial, så att ljudet från aggregatets baksida inte fortplantas ut i rummet. 1.4 Väggmontering 1. Väggfästet skruvas fast stadigt på väggen med den horisontella vikningen nedåt och aggregatet lyfts upp mot väggen med botten vilande på vikningen, innan det låses fast genom att dämpgummina på aggregatets insida dras åt med vingmuttrarna. 2. Kondensvattnet leds till golvbrunn, tvättställets vattenlås eller motsvarande med en styv slang eller ett rör med minst 12 mm innerdiameter. Aggregatets kondensslang får inte anslutas direkt till avloppet. Vattenlåset på den slang som medföljer vid leveransen monteras lodrätt och fylls med vatten. I botten av aggregatet finns en anslutning för kondensvatten (3/8 utvändig gänga), där slangen ansluts. Slangen får inte ha ett andra vattenlås eller dras vågrätt. Vattenlåsets uppdämningshöjd bör vara minst 10 cm. 3. Econo-modellens vattenrörsanslutningar utförs inuti aggregatet. Anslutningsarbetena kan underlättas om man lossar de två fästskruvarna till luftvärmarens ram och drar ut värmaren något. Framledningsvattnets anslutning är 3/8 innergänga för termostaten och för returvattnets kulventil en 15 mm klämkoppling. I returrörets högsta punkt monteras en luftningsskruv. Systemet fylls och luften avlägsnas. 4. Luftkanaler, ljuddämpare, tilluftsdon, luftintagsgaller och avluftsrör monteras enligt ventilationsritningarna. För att undvika att ljud fortplantas får kanalerna inte monteras direkt mot byggnadskonstruktioner. Luftkanalerna isoleras för att minska förlusterna av värme eller kyla och för att undvika att vatten kondenserar. Dessutom är det bra om kanalerna isoleras för att förhindra brandspridning. I allmänhet isoleras ventilationskanaler på följande sätt: Rätt till ändringar förbehålles. 5

6 Uteluftskanaler isoleras i varma utrymmen och på vindar som används. Avluftskanaler ska alltid isoleras enligt nationella bestämmelser. Se separat projekteringsanvisning (t.ex. Brandklassningskrav). Tilluftskanaler isoleras i kalla utrymmen. Frånluftskanaler isoleras i kalla utrymmen. Om luften inuti kanalen är kallare än i omgivningen, ska isoleringen skyddas med en diffusionsspärr. 5. Det är viktigt att diffusionsspärren mellan kalla regelkonstruktioner och det varma innertaket bevarar sin täthet vid kanalgenomföringarna. En kanalgenomföring (tillval) underlättar detta. Den finns tillgänglig i satser om 5 st., för diametrarna 100, och 160 mm. Den fästs med tejp i diffusionsspärren. Vi rekommenderar användning av en monteringsram (tillval) för att täta diffusionsspärren i vindbjälklaget. Skär upp öppningar med ca 10 mm mindre diameter än kanaler. Skruva fast monteringsramen i taket genom hålen på sidorna. Diffusionsspärrens plast ska antingen spännas fast mellan monteringsramen och byggkonstruktionen eller tejpas fast tätt mot monteringsramen. VARNING! Det är absolut förbjudet att använda anläggningen under byggnadstiden eller om dammande arbeten pågår. OBS! På grund av risken för att luftvärmaren ska frysa får Econo-modellen inte anslutas till värmeledningsnätet (luftvärmaren fylls med vatten) innan ventilationssystemet tas i drift, om man inte på annat sätt ser till att luftvärmaren inte kan frysa. Den till Swegon CASA Econo-aggregatet anslutna cirkulationspumpen för värmedistributionssystemet får inte stoppas under eldningssäsongen, eftersom Econo-värmaren kräver att värmeledningsvattnet cirkulerar kontinuerligt. 6. Aggregatets huvudströmbrytare utgörs av stickproppen (observera att den ska vara enkel att ta ur) eller en extra strömbrytare. 7. Fjärrkontrollpanelen monteras i en apparatlåda i ett torrt utrymme. Kontrollpanelen ansluts till aggregatet via den medföljande 12 m långa modularkabeln. Styrkabeln bör monteras i ett skyddsrör med minimidiametern 20 mm. 6 Rätt till ändringar förbehålles.

7 1.5 Intern anslutning Mt Mp 900W 500 W S2 FLÄKTHASTIGHETERNA KAN ÄNDRAS PÅ TRANSFORMATORN INDIVIDUELLT FÖR VARJE FLÄKT KRETSKORT PE, N, L, = RADPLINT t1, t2, t4 = TERMOSTATPLINT X11 = FINGERANSLUTNING TILLUFTSFLÄKT X12 = STIFTKONTAKT FRÅNLUFTSFLÄKT Rätt till ändringar förbehålles. 7

8 1.6 Intern anslutning, Econo Mt Mp 900W S2 FLÄKTHASTIGHETERNA KAN ÄNDRAS PÅ TRANSFORMATORN INDIVIDUELLT FÖR VARJE FLÄKT KRETSKORT PE, N, L, = RADPLINT t1, t2, t4 = TERMOSTATPLINT X11 = FINGERANSLUTNING TILLUFTSFLÄKT X12 = STIFTKONTAKT FRÅNLUFTSFLÄKT 8 Rätt till ändringar förbehålles.

9 2. Användning Kontrollera att systemet är injusterat och att aggregat, filter och kanaler är rena innan aggregatet tas i drift. Econo-modellens vattencirkulationskrets ska vara i bruk och kontinuerlig cirkulation från värmedistributionssystemet till aggregatet ska säkerställas. 1. Innan aggregatet startas, kontrollera att det inte finns kondensvatten i aggregatet. Starta ventilationsaggregatet och välj ventilationseffekt med kontrollpanelen. Allmänna anvisningar för bostadsventilation I byggnader med separat ventilation i varje bostad har de boende möjlighet att själva påverka ventilationseffekten. Med kontrollpanelen kan ventilationseffekten regleras efter det aktuella behovet. Driftläge vid frånvaro (läge 1) När ingen vistas i bostaden kan ventilationen minskas från normalläget, om detta inte orsakar någon skada på byggnadskonstruktioner. Normaldrift (läge 2) Ventilationssystemet arbetar enligt den grundläggande dimensioneringen för bostaden. Forcerad drift (läge 3) Matlagning, bastubad, duschning, torkning av tvätt, toalettbesök, gäster, förhöjd temperatur eller motsvarande situation kan orsaka behov av en effektivare ventilation än normalt. Detta genomförs genom att forcera ventilationen rent allmänt eller tillfälligt. Exempelvis hålls spiskåpans spjäll öppet medan matlagning pågår, annars är det stängt eller står i minimiläge. VARNING! Om bostadens ventilation stängs av, förhindras förorenad och fuktig luft att lämna bostaden och ren uteluft att komma in i bostaden. Föroreningar från människor, byggkonstruktioner och grund (t.ex. koldioxid, fukt och emissioner) fördärvar rumsluften snabbt och orsakar hälsomässiga olägenheter. För hög fuktighet kan förstöra byggkonstruktioner och orsaka mögel- och svamptillväxt. Därför förutsätter byggnormerna att ventilationen är påslagen kontinuerligt och att dess effekt regleras efter de boendes behov. SOMMAR VINTER Lägesvisare TEMPERATUR REGLAGE EFTERVÄRMENS ÅTER- STÄLLNINGSKNAPP FÖRVÄRMENS ÅTER- STÄLLNINGSKNAPP VÄRMEVÄXLARENS FÖRBIGÅNG Braständningsomkopplare På kontrollpanelens nedre rad finns också en separat braständningsomkopplare, som stoppar aggregatets frånluftsfläkt. Med braständningsfunktionen skapas tillfälligt övertryck i bostaden, som gör det lättare att tända brasan. När braständningsfunktionen har aktiverats kan den inte avbrytas, utan funktionen är i drift under 10 minuter. 2. Luckbrytaren stoppar aggregatet när luckan tas bort. VARNING: Vid öppning av luckan ska man akta sig för eventuellt heta luftvärmare och säkerställa att fläktarna har slutat rotera. 3. Det på temperaturreglaget markerade reglerområdet är C. Reglerområdets mittpunkt motsvarar ca +15 C. Eftervärmningstermostaten har på fabriken ställts in på C. Inställningen kontrolleras före drifttagning och termostaten ställs in på önskad temperatur. På Econo- Uteluftsfilter (metallfilter) Grovfilter (eventuell text eller färg på undersidan) = 8 C 1 = 11 C 2 = 14 C 3 = 17 C 4 = 20 C (5 = 23 C) (6 = 26 C) Finfilter för tilluft Rätt till ändringar förbehålles. 9

10 modellen motsvaras reglagets läge 1 av +11 C, läge 2 av +14 C läge 3 av +17 C etc. 4. Vid en driftstörning kopplar luftvärmarens överhettningsskydd bort luftvärmaren. Orsaken till ett utlöst överhettningsskydd ska alltid undersökas och åtgärdas. Överhettning kvitteras genom att man trycker in skyddets återställningsknapp när luftvärmaren har svalnat. Återställningsknappen är placerad på botten av aggregatets apparatlåda. 5. Grovfiltren och finfiltret ovanför värmeväxlaren kan tas bort genom att dra dem utåt. Före serviceåtgärder ska man frånskilja aggregatet från elnätet, antingen genom att ta ur stickproppen eller genom att vrida den i gruppledningen inkopplade strömbrytaren till 0-läge och vänta fem minuter, tills fläktarna har stannat och eventuella luftvärmare har hunnit svalna. (Se punkten Serviceinstruktion). 6. Aggregetet har en integrerad manuell förbigång förbi värmeväxlaren, och med denna förhindras värmeåtervinning under varma tidsperioder. Denna sommar-/vinterfunktion väljs genom att vrida valknappen på aggregatets utsida. 7. Frostbildning på värmeväxlaren i aggregatet förhindras med en termostat. Termostaten styr tillkopplingen av luftvärmaren för förvärmning. Luftvärmaren frånkopplas när temperaturen har stigit över frostbildningstemperaturen. 8. Rörsystemet för kondensvattendränering och funktionen hos vattenlåset ska kontrolleras årligen i början av uppvärmningssäsongen genom att hälla vatten i närheten av bottenhålet på utloppssidan. 9. Före rengöring av fläktarna i Swegon CASA 290 lossas fläktarnas stickkontakter. Därefter öppnar man fläktarnas låsfjädrar och sedan kan fläktarna dras ut ur aggregatet. Fläktarnas motorer demonteras och fläkthjulen rengörs genom lätt borstning eller med tryckluft. OBS! Ju högre temperaturvärde man har valt, desto högre blir elförbrukningen hos luftvärmaren för eftervärmning. 2.1 Felsökning Det samlas vatten i botten av ventilationsaggregatet När uteluften är kall, kondenseras vatten i den varma frånluften på värmeväxlarelementets kalla yta, och vattnet rinner till frånluftssidan. På aggregatets botten finns ett avlopp för dränering av kondensvatten och i slangen från avloppet finns ett vattenlås. Det samlas vatten på botten om slangen är igensatt eller om det finns mer än ett vattenlås på slangen (stigning i flödesriktningen före eller efter vattenlåset, slangens ände i vatten). Ta bort överflödiga vattenlås och kontrollera funktionen genom att hälla vatten på aggregatets botten. Det hörs knäppande ljud från aggregatet med oregelbundna mellanrum. Econo-modellen har en termostatventil på framledningssidan, vilket innebär flöde mot ventilkäglan och ställdonet. Om flödesriktningen är felaktig, stängs vätskeflödet till ventilen tidvis av, vilket ger ett knäppande ljud. Se till att flödet går i rätt riktning. Luften från tilluftsdonen är sval I Econo-modellen ger den vattenvärmda luftvärmaren för eftervärmning ett värmetillskott som vid kall väderlek värmer upp tilluften till termostatens inställningsvärde. Om luftvärmaren inte förses med tillräckligt mycket varm vätska (cirkulationskretsen är stängd eller är inte luftad, cirkulationspumpen är stoppad, ventilens temperaturinställning är låg), blir tilluften från aggregatet sval. Kontrollera genom att känna på rörens yta att vattnet cirkulerar i luftvärmaren och att flödet går åt rätt håll. Kontrollera termostatens temperaturinställning (ska vara läge 3 = +17). I elmodellen värmer en luftvärmare den kalla tilluften till termostatens inställningsvärde. Luftvärmaren är skyddad mot överhettning med ett överhettningsskydd med manuell återställning. Kontrollera termostatens inställningsvärde (18 22 C). Tryck in överhettningsskyddets återställningsknapp. Ett klick vid intryckning betyder att övertemperaturskyddet är återställt. Ta reda på överhettningens orsak (filtret igensatt, ytterväggsgallret igensatt, termostatens givare ur läge vid fläktens sugöppning, överhettningsskyddets givare ligger an mot luftvärmaren). Kontrollera skicket hos filtren och frånluftsluftdonen. Nedsmutsade filter och luftdon förhindrar den varma frånluftens strömning till värmeväxlaren, vilket gör att värmen inte överförs till tilluften. Om aggregatet avger varm luft, kan rörsystemets värmeisolering vara otillräcklig (mät och jämför lufttemperaturen vid de längst bort och närmast belägna tilluftsdonen vid kall väderlek. Temperaturskillnaden ska vara mindre än 5 C. Värmeväxlaren fryser till Vattnet som kondenseras i plattvärmeväxlaren fryser, om temperaturen i värmeväxlarens kallaste punkt understiger 0 C. Frysning förhindras med en termostatstyrd funktion: Värmeväxlaren fryser om termostaten är inställd på för lågt värde eller termostatens givare inte är korrekt placerad, eller om luftflödena är för stora och fläktarna går med för hög hastighet. Sänk hastigheten Rätt till ändringar förbehålles.

11 3. Service HALVÅRSUNDERHÅLL - Dra ut aggregatets stickpropp ur nätuttaget. - Öppna aggregatets dörr. Vänta 5 minuter, tills fläktarna hinner stanna och och eventuella varma luftvärmare hinner svalna - Ta bort uteluftsfiltret (1) (den perforerade plåten (ovanför värmeväxlaren). Tvätta eller torka ren det. - Ta bort frånluftens grovfilter G3 (2) (ovanför värmeväxlaren) och damma av eller dammsug filtret. - Ta bort tilluftens pappersfilter F7 (3) (nedanför värmeväxlaren) och dammsug det försiktigt. - Ta bort plattvärmeväxlaren (4) och skölj den med rinnande vatten eller tvätta med diskmedel. Låt värmeväxlaren torka. - Rengör ytorna på insidan av aggregatet, t.ex. genom att dammsuga eller torka av dem. - Häll vatten på aggregatets botten och kontrollera att vattnet rinner ut ur aggregatet genom kondensvattenavloppet (5). Torka av aggregatet och sätt tillbaka värmeväxlaren med märkpilen uppåt. - Montera filtren på sina platser. - Stäng luckan. Anslut aggregatet till elnätet och vänta tills fläktarna startar. 3. Tilluftsfilter 2. Frånluftsfilter 4. Värmeväxlare 1. Uteluftsfilter (metallfilter) 5. Kondensvattenanslutning ÅRSUNDERHÅLL - Filterbyte Läs omsorgsfullt igenom bruksanvisningen. Rätt till ändringar förbehålles. 11

12 Aggregattyp Fabrikstestade funktioner: Testare Datum frysskydd värmeväxlare förbigång värmeåtervinning jordning isolationsresistans läckström eftervärmning (och förvärmning) fläkthastigheter och tryck Ägarens årliga service och kontroll: Filterbyte När pollenperioden är över byts båda grovfiltren samt finfiltret för tilluften. Eftervärmningens funktion: I termostatens minimiläge är luftvärmaren bortkopplad och luften över luftvärmaren känns inte varm. När termostaten vrids till varmare inställning hörs ett svagt inkopplingsljud och luften ovanför luftvärmaren börjar värmas upp. Bedöm temperaturen över luftvärmaren vid den punkt där luftvärmaren spänningssätts och jämför med driftreglagets skala. Observera att värmen bara kan kopplas in när luckan är stängd. Rör inte vid luftvärmarens värmerör: risk för brännskador! Kondensvattenavloppets funktion: Häll ungefär en halv liter vatten på aggregatets botten vid kondensvattenutloppet och kontrollera att vattnet inte rinner ut. Ventilationssystemets inställning: Frånluftsflöde Uteluftsflöde Tilluft från luftdonen l/s l/s l/s Utförd av: Datum: Drifttagning av ventilationssystemet: Utförd av: Datum: 12 Rätt till ändringar förbehålles.

13 3.1 Serviceprotokoll Drifttagningsdatum... Årlig service:... filterbyte... kontroll av kondensvattenavlopp... kontroll av värmeåtervinningens förbigång... kontroll av eftervärmningens funktion... kontroll av värmeväxlarens renhet... kontroll av fläktarnas renhet Årlig service:... filterbyte... kontroll av kondensvattenavlopp... kontroll av värmeåtervinningens förbigång... kontroll av eftervärmningens funktion... kontroll av värmeväxlarens renhet... kontroll av fläktarnas renhet Årlig service:... filterbyte... kontroll av kondensvattenavlopp... kontroll av värmeåtervinningens förbigång... kontroll av eftervärmningens funktion... kontroll av värmeväxlarens renhet... kontroll av fläktarnas renhet Årlig service:... filterbyte... kontroll av kondensvattenavlopp... kontroll av värmeåtervinningens förbigång... kontroll av eftervärmningens funktion... kontroll av värmeväxlarens renhet... kontroll av fläktarnas renhet Årlig service:... filterbyte... kontroll av kondensvattenavlopp... kontroll av värmeåtervinningens förbigång... kontroll av eftervärmningens funktion... kontroll av värmeväxlarens renhet... kontroll av fläktarnas renhet Rätt till ändringar förbehålles. 13

14 4. Tekniska data TILLUFTSFLÖDE Tryckdifferens, Pa V 205 V 200 V 180 V 160 V 155 V 140 V 135 V 120 V 110 V 100 V Luftflöde l/s FRÅNLUFTSFLÖDE Tryckdifferens, Pa V 205 V 200 V 180 V 160 V 155 V 140 V 135 V 110 V 120 V 100 V Luftflöde l/s EFFEKTFÖRBRUKNING Total effekt W V 205 V 200 V 180 V 160 V 155 V 140 V 135 V 120 V 110 V 100 V Luftflöde l/s 14 Rätt till ändringar förbehålles.

15 4.1 Ljuddata Tilluftskanal Styrspänning (V) Luftflöde (l/s) Oktavbandets mittfrekvens (Hz) LW, db LWA, db(a), i kanalen Frånluftskanal Styrspänning Luftflöde (l/s) Oktavbandets mittfrekvens (Hz) LW, db LWA, db(a), i kanalen Ljudnivå till omgivningen (vägg- och takmontering) Styrpänning (V) Luftflöde (l/s) Oktavbandets mittfrekvens (Hz) LWA, db(a) Lp(10)A k 2 k 4 k 8 k k 2 k 4 k 8 k k 2 k 4 k 8 k det alstrade ljudet är inte högre än bakgrundsbullret Dimensionering av vattenvärmd luftvärmare Tilluft 20 CM Maxeffekt Framledningsvatten Luftflöde Effekt Vattenflöde Effekt Vattenflöde C l/s kw l/h kw l/h 20 0, , , , , , , , , , , , , , , , ,28 0,38 0, ,30 0,39 0, ,18 0,24 0, ,20 0,26 0,37 Tryckförlust i luftvärmaren i Econo kpa Vattenvärmd luftvärmare Vattenflöde l/h Rätt till ändringar förbehålles. 15

16 4.2 Mått Anslutning av vattenrör inuti aggregatet 59 Kondensvatten 3/8 utvändig gänga (L) 221 (R) 447 Modell R 1. Tilluft till bostaden 2. Frånluft från bostaden 3. Uteluft till aggregatet 4. Avluft ut 5. Elanslutningar 6. Vattenrörens anslutningar Modell L 16 Rätt till ändringar förbehålles.

17 GARANTIGIVARE Swegon ILTO Oy Asessorinkatu 10, S:t Karins. Garantivillkor 290M GARANTITID Produkten har två (2) års garanti räknat från inköpsdagen. GARANTINS OMFATTNING Garantin omfattar under garantitiden uppkomna fel, vilka anmälts till tillverkaren, eller konstaterats av garantigivaren eller garantigivarens företrädare, och som avser konstruktions-, tillverknings- eller materialfel samt följdfel som uppkommit på själva produkten. De ovannämnda felen åtgärdas genom att produkten görs funktionsduglig. ALLMÄNNA GARANTIBEGRÄNSNINGAR Garantigivarens ansvar är begränsat enligt dessa garantivillkor och garantin täcker inte egendoms- eller personskador. Muntliga löften utöver detta garantiavtal är inte bindande för garantigivaren. BEGRÄNSNINGAR I GARANTIANSVAR Denna garanti ges under förutsättning att produkten används på normalt sätt eller under jämförbara omständigheter för avsett ändamål, och att anvisningarna för användning har följts. Garantin omfattar inte fel som orsakats av: - transport av produkten - vårdslös användning eller överbelastning av produkten - underlåtenhet att följa anvisningar gällande installation, drift, underhåll och skötsel - felaktig installation av produkten eller felaktig placering på platsen - omständigheter som inte beror på garantigivaren, såsom för stora spänningsvariationer, åsknedslag och brand eller andra olycksfall - reparationer, underhåll eller konstruktionsändringar som gjorts av icke auktoriserad part - garantin omfattar inte heller ur funktionssynpunkt betydelselösa fel, t ex repor på ytan. - Delar, som genom hantering eller normalt slitage är utsatta för större felrisk än normalt, till exempel lampor, glas-, porslins-, pappers- och plastdelar samt säkringar omfattas inte av garantin. - Garantin omfattar inte inställningar, information om användning, skötsel, service eller rengöring som normalt beskrivs i anvisningarna för användning eller arbeten som orsakas av att användaren uraktlåtit att beakta varnings- eller installationsanvisningar, eller utredning av sådant. DEBITERINGAR UNDER GARANTITIDEN Den auktoriserade servicepartnern debiterar inte kunden för reparationer, utbytta delar, reparationsarbeten, för reparationen nödvändiga transporter eller resekostnader som faller inom garantin. Detta förutsätter dock att: - de defekta delarna överlämnas till den auktoriserade servicepartnern - att reparationen påbörjas och arbetet utförs under normal arbetstid. För brådskande reparationer, eller reparationer som utförs utanför normal arbetstid, har den auktoriserade servicepartnern rätt att debitera extra kostnader. Om felen kan orsaka risk för hälsa eller avsevärda ekonomiska skador repareras dock felen omedelbart utan extra debitering. - att servicebil eller allmänna transportmedel som går enligt tidtabell (som allmänna transportmedel betraktas inte båtar, flygplan eller snöfordon) kan användas för reparation av produkten eller för utbyte av felaktiga delar. - demonterings- och monteringskostnader för utrustning som är fast monterad på användningsplatsen inte kan anses vara onormala. ÅTGÄRDER NÄR FEL UPPTÄCKS När ett fel upptäcks ska kunden utan dröjsmål anmäla det till tillverkaren eller till auktoriserad servicepartner. Ange vilken produkt (produktmodell, typbeteckning i garantikortet eller på typskylten, serienummer) det gäller, felets typ så noggrant som möjligt, samt de omständigheter under vilket felet uppstått. Om det finns risk för att felet orsakar följdskador i miljön, ska det stoppas omedelbart. En förutsättning för att garantin ska gälla är att tillverkaren eller tillverkarens representant före reparation får tillfälle att besikta de fel som anges i garantianspråket. En förutsättning för garantireparation är också att kunden på ett tillfredställande sätt kan visa att garantin är giltig (= inköpskvitto). Efter att garantitiden gått ut är garantianspråk, som inte gjorts skriftligen före garantitidens utgång, inte giltiga. Rätt till ändringar förbehålles. 17

18 EG-försäkran om överensstämmelse Vi, Swegon ILTO Oy Asessorinkatu S:t Karins FINLAND Vi försäkrar härmed, att Swegon CASA ventilationsaggregat är i överensstämmelse med följande EG-direktiv: Maskindirektivet (2006/42/EG) Lågspänningsdirektivet (2006/95/EG) EMC-direktivet (2004/108/EG) och att följande harmoniserade standarder har tillämpats: EN :2002 +A1:2004 +A11:2004 +A12:2006 +A13:2008 +A2:2006 EN :2006 +A1:2009 EN :2001 +A1:2007 EN :2006 EN :1997 +A1:2001 +A2:2008 EN :2006 EN :2008 Befullmäktigad att sammanställa den tekniska dokumentationen:namn: Rami Wiberg Adress: Asessorinkatu 10, S:t Karins E-post: rami.wiberg@ilto.fi Datum: S:t Karins Underskrift: Ilari Niittymäki Verkställande direktör Swegon ILTO Oy OBS! Ursprungsspråket för dokumentet på denna sida är engelska Rätt till ändringar förbehålles.
