1 Laborationshandledning Introduktion till AVID Xpress Pro videoredigering Om denna laborationshandledning Handledningen är uppbyggd på så sätt att den steg för steg lotsar dig igenom de olika momentenför att komma igång med redigeringsarbete på AVID Xpress Pro. Syftet är att du skall komma över de första trösklarna så att du snabbare kommer in i själva redigeringsarbetet. Utrustning Förutom redigeringsdatorn har du en DV/DVCAM bandspelare (Sony DSR 20 eller DSR 40) och ett DV band med benämning Skåpmat. Uppstart 1. Kontrollera att externa enheter (bandspelare) är inkopplade med Firewireanslutningar. Starta dator och slå på strömmen till monitor och bandspelare om inte detta redan är gjort. (Strömförsörjningen till de två senare slås normalt på via strömbrytaren på grenkontakten.) 2. Starta AVID Xpress Pro mjukvaran 3. Ange Private och New Project. 4. I rutan New Project döper du ditt projekt (ditt e-postnamn; ex dagha + tre siffror). Formatet skall vara 25i PAL och inget annat! 5. Välj OK och OK under Select Project. 6. Du har nu kommit till ditt redigeringsfönster. Du kan välja utseende genom att dra i de olika rutorna och du kan även välja sex olika arbetslägen genom att välja under Toolset menyn. Testa detta. Förbered intankning 1. Sätt in videobandet i bandspelaren. 2. Kontrollera att omkopplaren Remote / Local står på Remote (under frontluckan på bandspelaren). Det är en förutsättning att du kan fjärrstyra bandspelaren från datorn. 3. Välj Capture under Toolset menyn. Skriv in Skåpmat under Select tape. Klicka OK. Du hamnar nu i inspelningsläge. 4. Studera nu rutan Capture Tool. Du kan klicka på alla knappar utom möjligen Rec knappen i detta läge. Vi har en Rec knapp. Vi har valmöjlighet för Capture / Log läge (mer om detta nedan). Vi kan välja programkälla, med eller utan tidkodstyrning (mer om detta nedan). Vi kan välja olika visning av ljud, samt reglera detta. Vi kan välja att enbart spela in bild, ljud eller bådadera. Vi kan välja samplingsstandard och kvalitetsnivå för bild (vi jobbar här med 25 fps och 4:2:0, d.v.s. DV ).

2 Vi kan välja Bin (vi har än så länge bara en) och den partition som materialet skall lagras på (samma som projektet). Längst ner har vi ett område där vi styr bandspelaren och anger vilka delar av vårt material som vi skall föra över till hårddisk. 5. Kontrollera att V, A1, A2 och TC är aktiverade högst upp i Capture Tool fönstret. Capture On the Fly Denna metod används när man ska kopiera material från en källa som inte går att fjärrstyra via Firewire eller protokollen RS-422 eller RS-232. I vårt fall handlar det om alla system som inte har Firewirekompatibilitet såsom alla analoga system (t.ex. VHS). I det här fallet får vi simulera detta. 1. Klicka på bandspelarikonen överst ( Toggle Source ) så att den blir överkryssad. Detta innebär att datorn inte söker efter någon styrsignal och tidkoden från bandspelaren avaktiveras. 2. För att kunna styra bandet från bandspelaren måste omkopplaren på framsidan skjutas över i läge Local. 3. Spola bandet till strax innan 00:51:10: Tryck Play på bandspelaren och klicka på Rec ikonen i datorn när bandspelarens räkneverk visar ca. 00:51:10:00. Inspelning startar. När det kvinnliga bastuuttåget är klart (ca. 00:51:24:00 på bandspelarens räkneverk) klicka på Rec knappen igen och inspelningen stoppas. Stanna bandspelaren. Du har nu spelat in ca 14 sekunder video. I ditt SuperBin fönster bör det ha dykt upp en ikon bennämnd projektnamn Bin.01. Capture med tidkod Denna metod används när man kan fjärrstyra bandspelaren (i vårt fall via Firewire) och vill spela in en scen i taget. 1. För att kunna styra bandet från datorn måste omkopplaren på framsidan på bandspelaren skjutas över i läge Remote. 2. Klicka på bandspelarikonen överst ( Toggle Source ) så att överkryssningen försvinner. Bekräfta namnet på bandet. 3. Skriv in i rutan till höger om tidkodrutan och tryck retur. I rutan står nu 00:45:00:00, d.v.s. att du angett en punkt 45 minuter in på bandet. 4. Klicka på klammern med pilen till höger om siffrorna som du nyss skrev in. Bandspelaren spolar nu till den punkt som du angivit. 5. Vi skall nu spela in grottforskarna. Klippet börjar strax efter 00:45:27:00. Eftersom vi bara behöver tanka in klippen grovt i detta läge, så väljer vi att starta bandspelaren genom att klicka på Play ikonen. Bandet startar. Nu gäller det att vara beredd att klicka på högerklammern till vänster om de siffror som vi skrev in när tidkoden nått ca00:45:25:00.

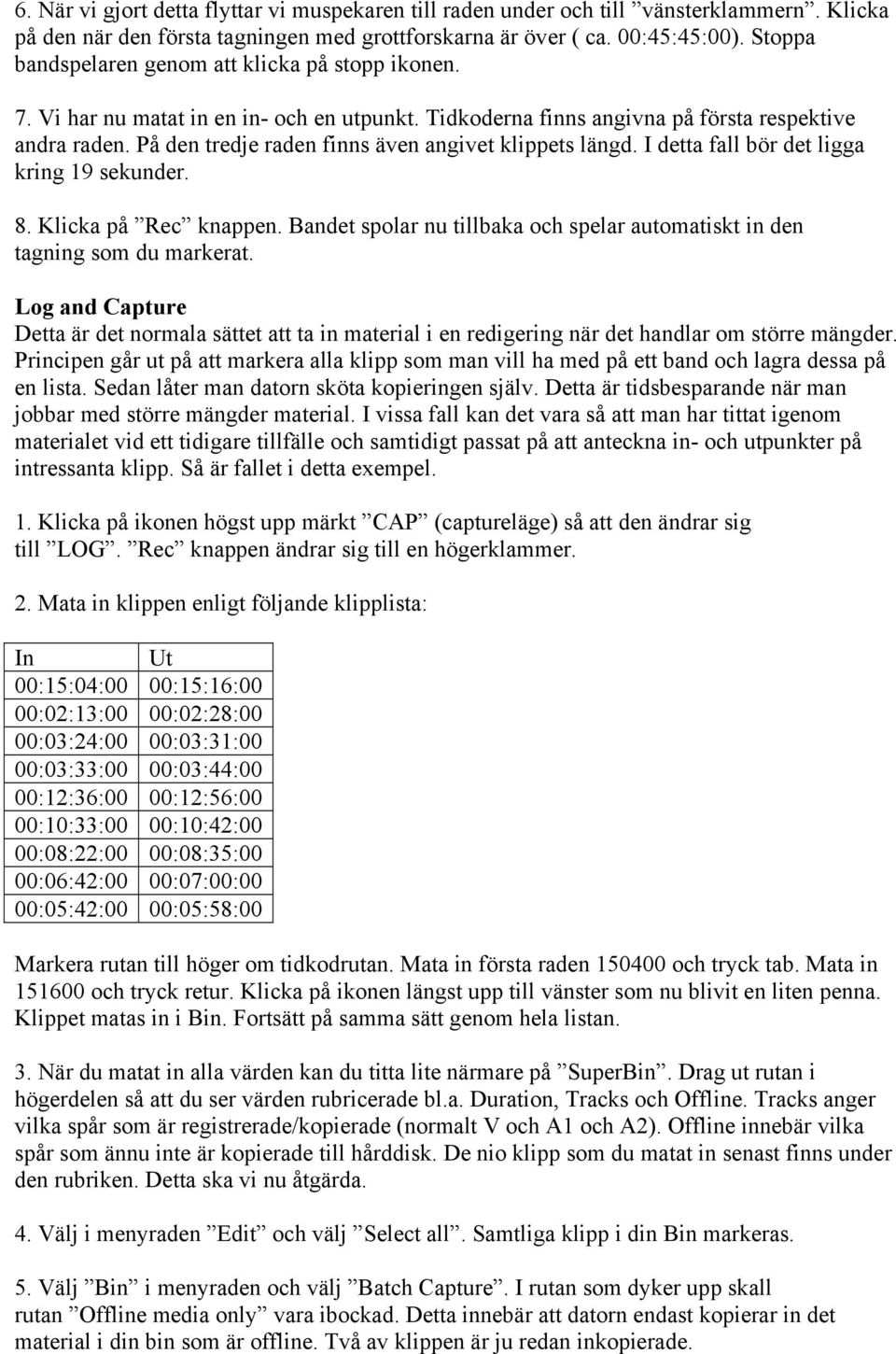

3 6. När vi gjort detta flyttar vi muspekaren till raden under och till vänsterklammern. Klicka på den när den första tagningen med grottforskarna är över ( ca. 00:45:45:00). Stoppa bandspelaren genom att klicka på stopp ikonen. 7. Vi har nu matat in en in- och en utpunkt. Tidkoderna finns angivna på första respektive andra raden. På den tredje raden finns även angivet klippets längd. I detta fall bör det ligga kring 19 sekunder. 8. Klicka på Rec knappen. Bandet spolar nu tillbaka och spelar automatiskt in den tagning som du markerat. Log and Capture Detta är det normala sättet att ta in material i en redigering när det handlar om större mängder. Principen går ut på att markera alla klipp som man vill ha med på ett band och lagra dessa på en lista. Sedan låter man datorn sköta kopieringen själv. Detta är tidsbesparande när man jobbar med större mängder material. I vissa fall kan det vara så att man har tittat igenom materialet vid ett tidigare tillfälle och samtidigt passat på att anteckna in- och utpunkter på intressanta klipp. Så är fallet i detta exempel. 1. Klicka på ikonen högst upp märkt CAP (captureläge) så att den ändrar sig till LOG. Rec knappen ändrar sig till en högerklammer. 2. Mata in klippen enligt följande klipplista: In Ut 00:15:04:00 00:15:16:00 00:02:13:00 00:02:28:00 00:03:24:00 00:03:31:00 00:03:33:00 00:03:44:00 00:12:36:00 00:12:56:00 00:10:33:00 00:10:42:00 00:08:22:00 00:08:35:00 00:06:42:00 00:07:00:00 00:05:42:00 00:05:58:00 Markera rutan till höger om tidkodrutan. Mata in första raden och tryck tab. Mata in och tryck retur. Klicka på ikonen längst upp till vänster som nu blivit en liten penna. Klippet matas in i Bin. Fortsätt på samma sätt genom hela listan. 3. När du matat in alla värden kan du titta lite närmare på SuperBin. Drag ut rutan i högerdelen så att du ser värden rubricerade bl.a. Duration, Tracks och Offline. Tracks anger vilka spår som är registrerade/kopierade (normalt V och A1 och A2). Offline innebär vilka spår som ännu inte är kopierade till hårddisk. De nio klipp som du matat in senast finns under den rubriken. Detta ska vi nu åtgärda. 4. Välj i menyraden Edit och välj Select all. Samtliga klipp i din Bin markeras. 5. Välj Bin i menyraden och välj Batch Capture. I rutan som dyker upp skall rutan Offline media only vara ibockad. Detta innebär att datorn endast kopierar in det material i din bin som är offline. Två av klippen är ju redan inkopierade.

4 6. Klicka OK och kopieringen av de nio offlineklippen startar. 7. När kopieringen är klar låter tre toner och en ruta förtäljer att Batch Capture är klar. Notera att två klipp inte är avmarkerade. Det var ju dessa två klipp som redan var intankade i datorn. Lägg material på timeline 1. När samtliga klipp är inspelade, välj på menyraden under Toolset, Source/Record Editing. Du hamnar nu i redigeringsläge. Du skall nu skapa ett litet program på Timeline. 2. Överst i din Bin finns en knapp som heter Frame. När du klickar på den förvandlas textraderna till små bilder för varje klipp. Genom att klicka Ctrl+L, så kan du göra bilderna större. (Ctrl+K gör dom mindre). Genom att klicka på knappen längst ner till vänster i Bin fönstret, så får du upp en lista där du kan välja Fill Window. Då ordnas bilderna på bästa sätt för att fylla Bin fönstret. 3. Dubbelklicka på klippet i din bin med Vaxholmsbåtarna. Klippet dyker upp i vänstra fönstret i Composerdelen. 4. Spela upp eller dra i den blå markören under bilden till ett ställe strax innan utzoomningen börjar. Ange inpunkt genom att klicka på högerklammern. 5.Klicka på den röda pilen med en svart romb under ( Overwrite ). Klippet hamnar på timeline med start där vi markerade inpunkt. 6. Dubbelklicka på rutan med de röda bären (Åkerbär). Det visar sig vara en slaskbild innan det riktiga klippet där två tjejer springet ut i vattnet. Genom att aktivera den lilla rutan i Bin (klicka en gång på den), så kan man stega fram i den eller t.o.m. spela upp den. Genom att trycka på 2 på tangentbordet en gång stegar du fram tio rutor. Trycker du en gång till så hamnar du på rätt bild. Denna justering kan man göra för att få signifikanta bilder på sina klipp. Detta är speciellt bra om man har många klipp som man ska hålla reda på. 7. Gå in i Composern igen och gå fram till exakt den första bild där foten sticker fram i högra bildkanten. Markera inpunkt. Gå ner till Timeline och, genom att ta tag i den blå markören, gå till det ställe strax efter det att utzoomningen slutar. Markera inpunkt. 8. Klicka på den röda pilen ( Overwrite ) och det nya klippet hamnar på Timeline med start från våra markerade inpunkter. Normalt skall man ju ha minst tre punkter angivna för att klippningen skall fungera. Vår tredje punkt är i detta fall slutet på klippet som vi lägger in i Timeline. Vi behöver nödvändigtvis inte bestämma utpunkten, utan det gör vi istället när vi lägger in nästa klipp, som då blir lika med inpunkten på Timeline. 9. Dubbelklicka på bilden med solbadare på en strand. Markera någonstans mitt i med hjälp av in- och utpunkter ca. tre sekunder av klippet. Gå ner på Timeline och gör en inpunktsmarkering när tjejerna springer ut i vattnet strax efter det att en vattendroppe hamnar på linsen uppe till vänster i bild. 10. Klicka på den gula pilen med två mindre romber under ( Splice-in ). Vi har nu gjort en insert redigering, till skillnad mot en overwrite dito tidigare. Hoppas att du märker skillnaden.

5 11. Markera en in- och en utpunkt någonstans mitt i utzoomningen på Waxholmsbåtarna (ca en sekund mellan klamrarna). Området mellan dessa blir lilamarkerat. 12. Leta upp ikonen med en sax klicka på denna. Vad händer? Tryck Ctrl+Z för att backa tillbaka. Klicka istället på ikonen med tyngdlyftaren. Vad är skillnaden? Egna uppgifter Vi har nu gått igenom de mest fundamentala momenten i redigeringsprogrammet. Nedan följer ytterligare uppgifter som du får försöka att lösa på egen hand. Försök dock att lösa dessa i kronologisk ordning, eftersom vissa moment kan förutsätta att man gjort andra innan. Lägg gärna ner ytterligare bildmaterial på timeline innan du sätter igång. Till din hjälp har du bl.a. kortkommandon på musmattan och Command Palette under Tools på menyraden. - Ta bort in- och utpunkterna. - Skapa ett nytt videospår. - Gör en mixning mellan två tagningar på 16 rutor och med start 5 rutor innan klippet. Prova både att mixa och inte mixa ljudet. - Lägg in ett nytt videoklipp på videospår 2 utan ljud, parallellt med befintligt material men utan att påverka detta. - Lägg in enbart ljudet från bastuscenen på spår 3 och 4 parallellt med befintligt material utan att påverka detta. - Skapa en text som tonar in och ut över en bild. - Öppna effektmenyn i projektfönstret och välj Picture in picture under Blend. Låt en bild passera diagonalt över en annan.
