2 En stolt historia HYTORC grundades 1968 och är världens äldsta och största tillverkare av hydrauliska momentdragnings- och skruvsträckningsverktyg. Varje dag används fler verktyg från HYTORC än från alla andra tillverkare sammanlagt. HYTORC är världsledande på professionella skruvdragningslösningar och har tagit fram betydande förbättringar inom hydrauliska skruvförband under de senaste fyra decennierna. Styrkan hos HYTORC ligger i personalens erfarenhet och kompetens, samt i vår kvalitet som helleverantör av hydrauliska momentdragnings- och skruvsträckningsverktyg för bland annat vindkraftsprojekt, oljeindustrin, petrokemiskindustri med mera. Vår erfarna personal har ett huvudmål: pålitliga resultat som minskar alla risker och osäkerheter. HYTORC ingår i ett exklusivt servicenätverk som är ett utav världens största och mest effektiva. Vi uppfyller alla branschkrav på snabbhet, hållbarhet, användarvänlighet och säkerhet. Produktion och utveckling sker i New Jersey, USA. I Sverige finns huvudkontoret i Falkenberg. Framtidsvision Vi vill vara den naturliga kontakten vid rådgivning av alla typer av skruvförband. Vår målsättning är att kunna göra ditt arbete enklare och mer effektivt, genom att alltid erbjuda marknadsledande produkter tillsammans med innovativa lösningar som är skräddarsydda för att passa just era behov. Vi lägger stor vikt vid att upplysa våra kunder om hälsa, miljö och säkerhetsfrågor kring skruvförband, för att ytterligare möta de ökande kraven i branschen. 2

3 Fördelar för dig som kund 150 service- och distributionsplatser Världsomspännande servicenät. Kundserviceorienterad distributionsstruktur Vi samarbetar med marknadens ledande logistikföretag för trygga standard-, express- och specialleveranser. PROJEKT- OCH SYSTEMRÅDGIVNING Stora projekt kräver samarbete. Vi är en trygg partner som erbjuder service- och förmånspaket. UTRUSTNING OCH SYSTEM Högklassiga momentdragnings- och skruvsträckningssystem samt högkvalitativa tillbehör garanterar en pålitlig installation och tryggt servicearbete. KUNDSERVICE DYGNET RUNT SJU DAGAR I VECKAN Högkvalitativa produkter förtjänar den bästa servicen. Du får alltid bästa service hos våra kontor eller ute på fältet. Pålitligt och snabbt. KONSTRUKTÖRSTJÄNSTER (SOLIDWORKS) CAD-system med hög kapacitet ger perfekta resultat innan serietillverkningen påbörjas. Vi kan även hjälpa till vid konstruktion. KALIBRERINGSSERVICE Utöver kalibrering av momentdragning och hydraultryck erbjuder vi kalibrering av förspänning. KURSER OCH UTBILDNING Utbildad personal ger en konkurrensfördel och vi erbjuder skräddarsydda kurser för din bransch. Utbildning är även viktigt ur säkerhetssynpunkt. UTHYRNINGSSERVICE Köpa eller hyra? Vår uthyrningsservice hjälper dig att få ut det mesta av din investering. Tydliga, individuella planer. 3

4 MOMENTDRAGNINGS-och SKRUVSTRÄCKNINGSVERKTYG AVANTI MULTIFUNKTIONELLT: MOMENTDRAGNING OCH SKRUVSTRÄCKNING MED ETT VERKTYG AVANTI sätter standarden för hydrauliska verktyg. För första gången kan ett verktyg med fyrkantstapp användas för både momentdragning och skruvsträckning. På så sätt krävs ingen hydraulisk skruvsträckare. AVANTI sätter en ny standard inom arbetssäkerhet. AVANTI placeras på skruvförbandet och kan sedan styras från fjärrkontrollen. AVANTI är konstruerad så att mothållet kan bytas ut för att ge en säker och korrekt passning och har utformats för att undvika inre verktygstorsion. Om det inte finns något mothåll används AVANTI med det centrerade mothållet. Detta är en fördel särskilt vid mothåll mot ett runt skal för att undvika att verktyget slinter och garantera korrekt passning. Använd det nya AVANTI -systemet för momentdragning och skruvsträckning. Med den nya momentdragningsoch skruvsträckningstekniken är det för första gången möjligt att få upprepbar och kalibrerbar förspänning exakt. Detta kan beräknas med en åtdragningsfaktor på < 1,2. MOTHÅLLSSPÄRR Med den integrerade mothållsspärren överförs momentinställningen direkt till en optimerad förspänning. TORSIONSREDUCERAD VERKTYGSKROPP Tack vare det 360 justerbara mothållet runt fyrkantstappen reduceras torsionen i verktyget betydligt. Verktyget kan göras lättare och kortare, men framför allt mer robust och hållbart. För mer information 4

5 Hytorc Avanti-dual Avanti-1DR Avanti-3DR Avanti-5DR Avanti-10DR Fyrkantstapp - tum 3/4 1 1½ 1½ Min Moment - Nm Max Moment - Nm Noggrannhet Moment ± % Noggrannhet skruvkraft DISC ± % Noggrannhet skruvkraft CLAMP ± % Vikt - kg 2,3 5,1 8,5 16,5 D - mm 23,9 30,2 45,5 45,5 W - mm 55,4 73,7 85,9 110,5 X - mm 39,1 52,1 62,7 80 L1 - mm 108,5 140,2 168,4 210,1 L2 - mm 162,1 211,3 252,7 315,5 R1 - mm 28,7 38,1 47,3 60,5 R2 - mm 85,6 114,3 136,9 171,5 H - mm ,7 187,7 235,5 Mått på övriga storlekar såsom Avanti -0.7, -20, -35, -50, -130 ges på förfrågan. MULTIVERKTYG FÖR SKRUV - DRAGNINGSMETODER Moment- och vinkelkontrollerad skruvdragning. Simultorc: Simultan skruvdragning. DISC: Handsfreeskruvdragning. CLAMP: Handsfree- och torsionsfri skruvdragning. 5

6 MOMENTDRAGNINGS - och SKRUVSTRÄCKNINGSVERKTYG STEALTH MULTIFUNKTIONELLT: MOMENTDRAGNING OCH SKRUVSTRÄCKNING MED LÅGPROFILSVERKTYG MED SEXKANTSLÄNK STEALTH är en världsnyhet. Verktyget har samma höjd som sexkantslänken. Dessutom har STEALTH ett dubbelkolvsystem som ökar åtdragningshastigheten. ENKEL LÅSNING Kolven klickas fast på sexkantslänken utan problem. Tryck på stiftet för att byta sexkantslänken utan att tappa några delar. MOMENTVÄRDEN Alla insexlänkar av standardtyp är utformade för verktygets alla momentvärden. ENKEL ATT ANVÄNDA Verktyget är enkelt att använda även i begränsade utrymmen tack vare den slimmade profilen. För mer information MULTIVERKTYG FÖR SKRUV - DRAGNINGSMETODER Moment- och vinkelkontrollerad skruvdragning. Simultorc: Simultan skruvdragning. DISC: Handsfreeskruvdragning. CLAMP: Handsfree- och torsionsfri skruvdragning. Teknisk data STEALTH-2 STEALTH-4 STEALTH-8 STEALTH-14 STEALTH-22 STEALTH-32 Moment min Nm Moment max Nm Spärrlänkar från mm Spärrlänkar till mm Exakthet moment ±3 ±3 ±3 ±3 ±3 ±3 Exakthet försp. DISC ±7 ±7 ±7 ±7 ±7 ±7 Exakthet försp. CLAMP ±5 ±5 ±5 ±5 ±5 ±5 Vikt kg 3,2 5,6 8,9 15,2 26,1 41,3 Längd L mm Höjd H mm Bredd B mm 31,8 42,4 52,8 63,5 73,9 86,1 Radie R mm

7 7

8 8 ingenjörstjänster

9 ingenjörstjänster SolidWork-CAD Sedan ett antal år tillbaka kan vi erbjuda våra kunder möjlighet till konsultation via 3D program. I våra program har vi möjlighet att specialdesigna tillbehör till just er applikation. Vi designar och anpassar verktygslösningar för subsea bruk, offshoreanläggningar och landsanläggningar. För att dokumentera förspänningskrafter och åtdragningsmoment utför vi tester av bultar och olika overflatebehandlingar och smörjmedel. HYTORC beräknar åtdragningsmoment och utvecklar procedurer/manualer enligt gällande standard. 9

10 TILLBEHÖR Tillbehör det handlar om kvalitet Det är inte bara vårt breda utbud av överlägsna och prisbelönta moment- och skruvsträckningsverktyg som uppfyller högsta standard för industrikvalitet, utan även våra tillbehörsprodukter. Vi väljer de bästa materialen och använder oss av de allra senaste tillverkningsprocesserna som kontrolleras och upprätthålls enligt internationell miljö- och kvalitetsstandard. Tack vare kontrollsystemen har vi kunnat dra nytta av våra innovationer och befästa ledarskapet i branschen för hydraulisk momentdragning och skruvsträckning. Våra många olika patent samt utmärkelser från innovations- och kvalitetsevenemang i USA, Europa och Japan talar för den höga kvalitet som HYTORC kan erbjuda. HYTORC är en stark och flexibel partner. 10

11 TILLBEHÖR Pumpar KRAFTEN BAKOM HYTORC fokuserar på ett stort utbud av högkapacitetspumpar. Våra pumpar har högt oljeflöde, låg vikt och med det nya hydraulsystemet har pumparna en låg bullernivå på 69 db(a). Alla pumpar är oljekylda vilket gör dem perfekta i alla arbetsmiljöer. Genom den kompakta konstruktionen och de lättillgängliga reglagen går det snabbt att få pumparna i drift. Tillvalet AUTOMATIK ger en snabbare och bekvämare skruvdragning. HÖGT OLJEFLÖDE OCH LÅG VIKT Den nya generationen av kylda Hydrower pumpar är perfekta för kontinuerlig användning. Hydrauliken är utformad så att psi nås vid både fram- och returslag. 11

12 ÖVRIGA TILLBEHÖR Specialtillbehör Vi utformar och tillverkar specialtillbehör för att uppfylla våra kunders behov och krav. Exempelvis: Direktdrivtappar med invändig eller utvändig sexkant. Sexkantsadapter, standard eller specialtillverkade. Hylsor, standard eller specialtillverkade. Mothållsarmar för alla hydrauliska verktyg. Säkerhetsslang. Safetykit. Klassade transportboxar. Tillbehör utanför standardsortimentet tillverkas på beställning

13 UTBILDNING Effektiv och trygg hantering genom utbildning Vi erbjuder utbildningar för att kvalitetssäkra ert arbete. En utbildning hos oss ger de som arbetar med våra produkter kunskap, både teoretisk och praktisk, som kan göra att ett verktygs livslängd i många fall kan förlängas med flera år, samt att dess kapacitet utnyttjas till fullo och därmed reducerar antalet arbetstimmar. Kurs i skruvdragning Vi ställer idag höga krav på de operatörer som arbetar med svetsarbeten, exempelvis EN 287. Varför ställs det inga krav på de som arbetar med skruvförband? HYTORC har i Skandinavien utbildat 1000-tals operatörer de senaste åren. Målet med kursen är att få utbildning i kompetens, förståelse och säkerhet i ämnet skruvdragning. Kursen har fokus på att uppnå en läckagefri förbindelse och ett säkert och produktivt arbetstempo. 13

14 SKRUVTEST Skruvtest Hur beter sig en skruv vid åtdragning? Vi har svaret! Materialtest. Sträckgränstest. Friktionstest. Skruvinspektion. Analysutlåtande. I vårt skruvtestlaboratorium kan vi utföra ovanstående tester. 14

15 KALIBRERING Kalibrering Under kalibreringstiden kan vi erbjuda certifierade utlåningsverktyg. Vi kan kalibrera med ±0,1% tolerans efter önskemål. Full spårbarhet på verktyget. Automatisk inkallning var 12:e månad. Kalibrering av hydrauliska verktyg, momentutväxlare, elektroniska och mekaniska momentnycklar. 0,2Nm Nm. Certifikat medföljer verktyget. HYTORC kalibreringslaboratorium erbjuder total analyseringskalibrering av hydrauliska momentdragare av alla fabrikat på marknaden. Vi kalibrerar till DIN EN ISO 9001 TUV Management-Service München. 15

16 TILLBEHÖR CLAMP PERFEKT TORSIONSFRI DRAGNING CLAMP är ett återanvändbart, platsanpassat och tredelat spänningssystem som är säkert och perfekt för applikationer som är tidskritiska. CLAMP ersätter muttern och sitter kvar på förbandet. Det hydrauliska eller pneumatiska momentverktyget håller emot på CLAMP. Den sträcker skruven inom några sekunder, utan skjuvning och mothåll, med en förspänningsnoggrannhet på ±5%. Skruven vrids inte under åtdragningen och en montör kan själv dra åt förbandet med flera verktyg samtidigt. Mothåll och extranycklar behövs inte längre och verktygets livslängd ökar med CLAMP. Skruvdragningen, standard eller inverterad, kan fjärrstyras och montören behöver inte längre hålla fast verktyget. CLAMP ökar arbetssäkerheten, eliminerar fel och garanterar en jämn och exakt skruvförspänning vid optimerad friktionskoefficient. För mer information Artikel nr Gängor mm Gängor tum Totaldiameter mm totalhöjd TNA10008 M ,64 38,1 TNA10208 M27 1-1/8 45,72 42,86 TNA10408 M30 1-1/4 50,8 47,62 TNB10608 M33 1-3/8 55,88 52,39 TNB10808 M ½ 60,96 57,15 TNB11008 M42X3 1-5/8 66,04 61,91 TNC11208 M /4 71,12 66,67 TNC11408 M48 1-7/8 76,2 71,45 TNC20008 M ,28 76,2 TND20808 M64 2-1/4 89,61 85,72 TNF21208 M70 2-3/4 112,82 105,77 TNFM726 M72-115,19 108,03 TNF30008 M ,46 114,3 TNFM806 M80-128,02 120,02 Med CLAMP är noggrannhet i klämkraft mindre än ± 5 %. Bygger endast 1,6 gånger skruvdiametern. Helt torsionfri åtdragning. Inga skjuvkrafter introduceras i skruven. Ger en ren axiell sträckning i skruven. Minskar monteringstiden tillsammans med SIMULTORC. Kontrollerad friktion oberoende av skruven. 16

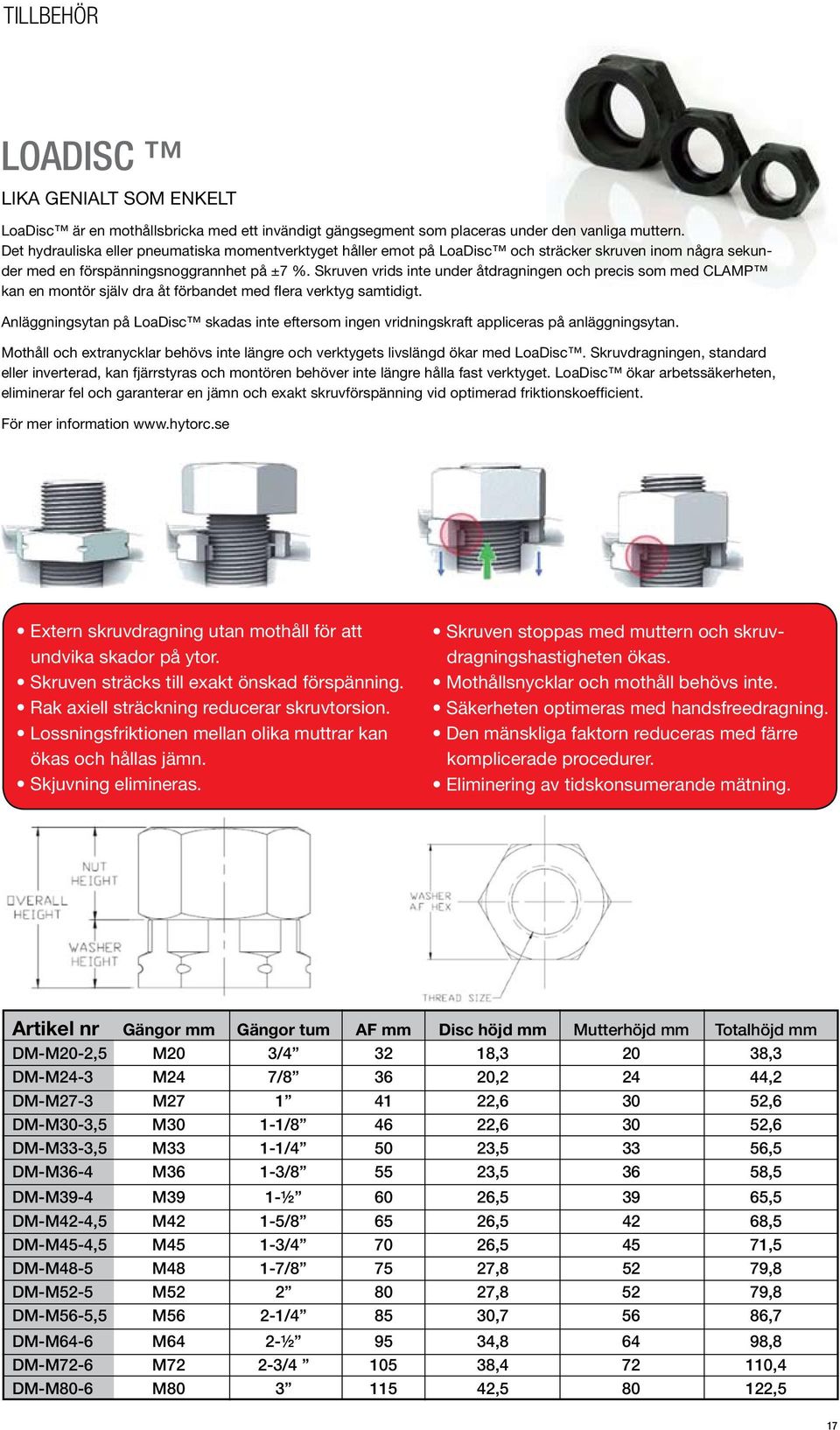

17 TILLBEHÖR LOADISC LIKA GENIALT SOM ENKELT LoaDisc är en mothållsbricka med ett invändigt gängsegment som placeras under den vanliga muttern. Det hydrauliska eller pneumatiska momentverktyget håller emot på LoaDisc och sträcker skruven inom några sekunder med en förspänningsnoggrannhet på ±7 %. Skruven vrids inte under åtdragningen och precis som med CLAMP kan en montör själv dra åt förbandet med flera verktyg samtidigt. Anläggningsytan på LoaDisc skadas inte eftersom ingen vridningskraft appliceras på anläggningsytan. Mothåll och extranycklar behövs inte längre och verktygets livslängd ökar med LoaDisc. Skruvdragningen, standard eller inverterad, kan fjärrstyras och montören behöver inte längre hålla fast verktyget. LoaDisc ökar arbetssäkerheten, eliminerar fel och garanterar en jämn och exakt skruvförspänning vid optimerad friktionskoefficient. För mer information Extern skruvdragning utan mothåll för att undvika skador på ytor. Skruven sträcks till exakt önskad förspänning. Rak axiell sträckning reducerar skruvtorsion. Lossningsfriktionen mellan olika muttrar kan ökas och hållas jämn. Skjuvning elimineras. Skruven stoppas med muttern och skruvdragningshastigheten ökas. Mothållsnycklar och mothåll behövs inte. Säkerheten optimeras med handsfreedragning. Den mänskliga faktorn reduceras med färre komplicerade procedurer. Eliminering av tidskonsumerande mätning. Artikel nr Gängor mm Gängor tum AF mm Disc höjd mm Mutterhöjd mm Totalhöjd mm DM-M20-2,5 M20 3/ , ,3 DM-M24-3 M24 7/ , ,2 DM-M27-3 M , ,6 DM-M30-3,5 M30 1-1/ , ,6 DM-M33-3,5 M33 1-1/ , ,5 DM-M36-4 M36 1-3/ , ,5 DM-M39-4 M39 1-½ 60 26, ,5 DM-M42-4,5 M42 1-5/ , ,5 DM-M45-4,5 M45 1-3/ , ,5 DM-M48-5 M48 1-7/ , ,8 DM-M52-5 M , ,8 DM-M56-5,5 M56 2-1/ , ,7 DM-M64-6 M64 2-½ 95 34, ,8 DM-M72-6 M72 2-3/ , ,4 DM-M80-6 M , ,5 17

18 SMARTSTUD Smartstud SMARTSTUD används där kraven av en precis åtdragning är avgörande. SMARTSTUD ger ingen torsion i skruven utan en ren skruvsträckning utan att riskera en översträckning. SMARTSTUD ersätter den befintliga skruven, och består av tre delar: yttre hölje, bricka och skruv. SMARTSTUD får en ren sträckning genom att ett yttre hölje dras åt. Skruven förlängs då till önskad skruvkraft. Med SMARTSTUD är spridningen i klämkraft mindre än ± 5 %. Bygger endast 1,5 gånger skruvdiametern. Helt torsionsfri åtdragning. Inga skjuvkrafter introduceras i skruven. Ger en ren axiell sträckning i skruven. Minskar monteringstiden tillsammans med SIMULTORC. Helt kontrollerad friktion oberoende av skruven. SMARTSTUD ger mycket stora HMS-fördelar (Hälsa Miljö & Säkerhet). För mer information Gängor Totaldiameter Höjd Vikt mm mm mm kg M ,5 M ,5 M ,5 M ,5 M36 53,5 62 2,5 M39 58,5 67 2,5 M42 63,5 72 4,9 M45 68,5 77 4,9 M48 73,5 82 4,9 M52 78,5 89 9,1 M56 83,5 96 9,1 M64 93, ,1 M ,3 M ,3 M ,3 M ,4 M ,4 M ,4 18
