TYLÖ BASTU KOMPLETTA BASTURUM

Transkript

1 TYLÖ BASTU KOMPLETTA BASTURUM 1

2 2 Upplev och läs mer om Tylö - for the senses på

3 Slut dina ögon. Öppna dina sinnen. Tylö berör alla dina sinnen. Stig in. Öppna dina sinnen. Känn hur tankarna klarnar och lugnet sprider sig i kroppen. Musklerna mjuknar, spänningen släpper. Tankarna vandrar, drömmarna blir verkliga. I värmen kommer sanningen fram, själen blottas. Vi vill skapa den ultimata njutningen som öppnar dörren till ditt inre. Det är vårt löfte till dig. Designen och kvaliteten är vår stora passion. Våra skandinaviska formgivare utmanar sig själva för att bastumiljön ska bli ett estetiskt utropstecken. Vi har stått för en rad banbrytande innovationer i bastun, duschen och ångbadet ända sedan vår grundare Sven-Olof Janson byggde sitt första aggregat på 1950-talet. Det fi nns en omtanke och en kärlek i varje liten detalj. Öppna dörren och känn efter, berör dina sinnen. 3

4 Tylö ser helheten Tag plats. Bred ut din själ. Känn harmonin i detaljerna, upplev helheten. Vi ser badrummet som en värld av välbefi nnande och njutning, där bastun är hjärtat. Delarna gifter sig till en välbalanserad och vacker enhet. Bastuaggregat Vårt klassiska Tylö-aggregat smälter in i miljön med sin sobra design. Aggregatet har en stilren V-front med djärvt designade galler som effektivt sprider varmluften. Det dekorativa stenmagasinet är i rostfritt stål. Inredning Inredningens levande material kittlar dina sinnen och ger dig en stark totalupplevelse. Linjerna är enkla och rena med vackert snidat trä. Välj den inredning och utrustning som passar bäst in i just ditt badrum. Tylö värnar om det personliga uttrycket. Dörrar & väggar Dörrar, väggar och glaspartier går att komponera på en mängd olika sätt för att passa in i din planlösning. De fl exibla väggarna gör att de fl esta standardrum går att spegelvända. Vi har tagit tillvara på varenda liten centimeter för att basturummet ska få plats i ditt badrum. Ljus Tylö tänker på ljuset. Vi har dekorativa belysningsskärmar, dämpade ljusskenor och infällda downlights som sprider ett mjukt sken över basturummet. Det varma återhållsamma ljuset omfamnar hela badrummet och skapar en suggestiv känsla. Tillbehör Det är det små detaljerna som gör det. Några väl valda tillbehör som sandur, termometer, stäva, skopa och handdukshängare gör att du kan sätta en personlig prägel på ditt basturum. Tillbehören fi nns i aluminium eller med dekorativa träinslag som matchar din inredning. Dofter Våra ljuvliga doftessenser ger badet en extra dimension. Ett par droppar i en skopa vatten som hälls över de heta stenarna ger friska fl äktar i bastun. Oljorna sprider en härlig doft av eukalyptus, pepparmynta, tallbar, lavendel, kanel eller citrus. Läs mer om Tylö kvalitet på 4

5 5

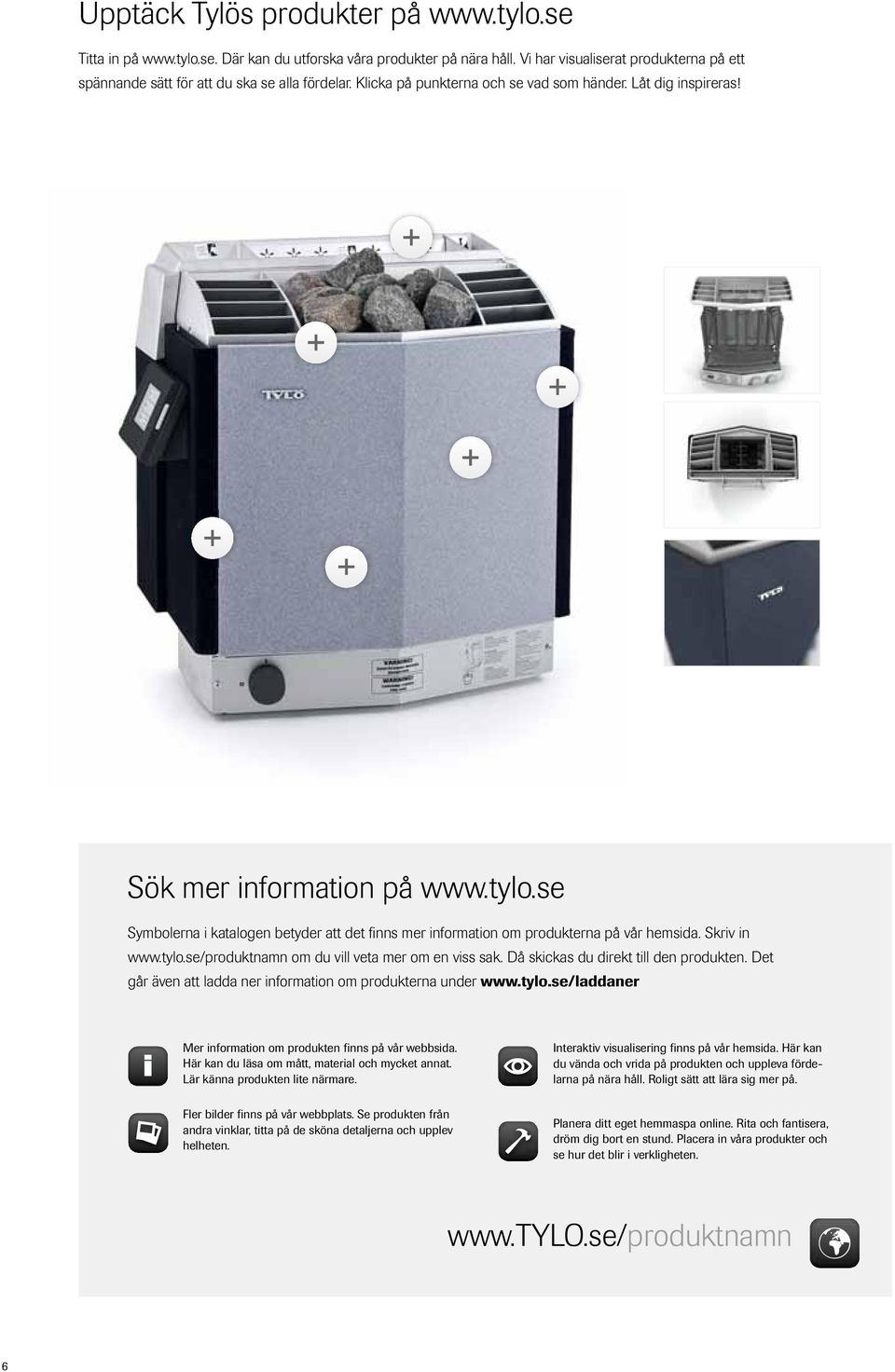

6 Upptäck Tylös produkter på Titta in på Där kan du utforska våra produkter på nära håll. Vi har visualiserat produkterna på ett spännande sätt för att du ska se alla fördelar. Klicka på punkterna och se vad som händer. Låt dig inspireras! Sök mer information på Symbolerna i katalogen betyder att det fi nns mer information om produkterna på vår hemsida. Skriv in om du vill veta mer om en viss sak. Då skickas du direkt till den produkten. Det går även att ladda ner information om produkterna under Mer information om produkten finns på vår webbsida. Här kan du läsa om mått, material och mycket annat. Lär känna produkten lite närmare. Interaktiv visualisering finns på vår hemsida. Här kan du vända och vrida på produkten och uppleva fördelarna på nära håll. Roligt sätt att lära sig mer på. Fler bilder finns på vår webbplats. Se produkten från andra vinklar, titta på de sköna detaljerna och upplev helheten. Planera ditt eget hemmaspa online. Rita och fantisera, dröm dig bort en stund. Placera in våra produkter och se hur det blir i verkligheten. 6

7 TYLÖ BASTU KOMPLETTA BASTURUM TYLÖ ÅNGA ÅNGDUSCH, ÅNGBAD & DUSCH TYLÖ BYGG BASTU INSTRUKTIONS OCH- PRODUKTGUIDE TYLÖ HEMMASPA BASTU, ÅNGBAD & DUSCH TYLÖ INFRA INFRAPANELER & INFRAVÄRME TYLÖ TILLBEHÖR BASTUSORTIMENT Tylö delkataloger TYLÖ BASTU En katalog fylld med inspiration om våra kompletta basturum och våra klassiska Tylö-aggregat. Vi har allt från mindre badrumsanpassade modeller för hemmiljön till stora, exklusiva basturum för hotellsviten. Läs allt om våra färdigbyggda helhetslösningar. TYLÖ ÅNGA Innehåller Tylös ljuvliga ångbad, ångduschar och exklusiva duschlösningar. Ångbad är en mildare form av bad med hög luftfuktighet som ger en behaglig resa i ditt inre. Tylö har kompletta lösningar med ånggeneratorer, manöverpanel, ångrumsdörr, vägg- och sittsektioner. TYLÖ BYGG BASTU Till dig som vill bygga din egen bastu. Tylö har monteringsfärdiga basturum med inredning, väggar, golv, tak, aggregat och ventilation. Katalogen innehåller utförliga anvisningar som gör arbetet både enkelt och roligt. TYLÖ HEMMASPA För dig som vill skapa ditt eget hemmaspa. Tylö har kompletta paket med bastu, ångbastu, ångbad, multidusch och vanlig dusch. Katalogen innehåller ett urval av våra bästa produkter som förvandlar ditt badrum till ett exklusivt och ljuvligt spa. TYLÖ INFRA Infra är en annorlunda badform som även kan kombineras med traditionell bastu. Det här är en underbar upplevelse som sprider en behaglig känsla inombords när de infraröda värmande strålarna smeker din kropp. Läs allt om Tylös innovativa infra-paneler. TYLÖ TILLBEHÖR Det är detaljerna som gör det. I den här katalogen har vi samlat alla tillbehör som sätter en personlig prägel på din bastu och ditt ångbad. Bland annat skopor, stävor, termometrar, sandur, doftessenser, handdukshängare, högtalare, spotbelysning och lampskärmar. 7

8 8 Se alla våra basturum på

9 En möbel i badrummet Skandinavisk design En stund för dig själv, en personlig oas. Här och nu, varje dag. Våra exklusiva basturum har gjort Tylö till ett begrepp bland bastuälskare världen över. Maximal njutning på en liten yta. Enkla rena linjer, stolt skandinavisk design. Belöna dig själv med ett basturum när du bygger eller renoverar huset. Ofta fi nns det plats, du behöver bara några kvadratmeter. Vi har många olika modeller att välja mellan, i olika storlekar och utföranden. Vill du ha speciella mått eller en annorlunda design, så hjälper våra skickliga hantverkare dig. Basturummet kommer som en färdig byggsats och är enkel att sätta ihop. 9

10 Tylö basturum ix210 Ett komplett hemmaspa på en minimal yta Stig in i värmen, känn hur tankarna klarnar. Stryk med handen över det mjuka träet och upplev den vackert snidade ytan. Tylö bastu ix210 har en sinnrik litenhet på 2,8 m² som ger dig ett komplett hemmaspa med traditionell bastu, mildare ångbastu, rogivande ångbad och vanlig dusch. Nu kan även du som har liten plats därhemma ta del av livets goda i form av härligt avkopplande och välgörande bastu- och ångbad. En riktig hemmaspa-revolution som kan få plats i ett vanligt badrum, istället för en garderob eller i en friggebod på tomten! Vi kallar den för Tylö Impression, för vi vet att den inte kommer att lämna dig oberörd. Bastu ix210, Bastu ix210s Tylö bastu ix210 är delad i två utrymmen, ett för dusch/ ångbad och ett för bastu/ångbastu. Ytterbeklädnaden finns att få i vitt, svart eller wengé, som är en slitstark brun träfanér. Dörrar och väggpartier går att komponera på flera sätt för att passa olika planlösningar och badbehov. Utvändig höjd är 2100 mm. Golvtrall ix210 thermo ask (Art ) Pall vit i66 (Art ) Ljusskena i199 H/T 12V 8,2W (Art ) Bastu ix210 vit Bastu ix210 svart Bastu ix210 wengé 10

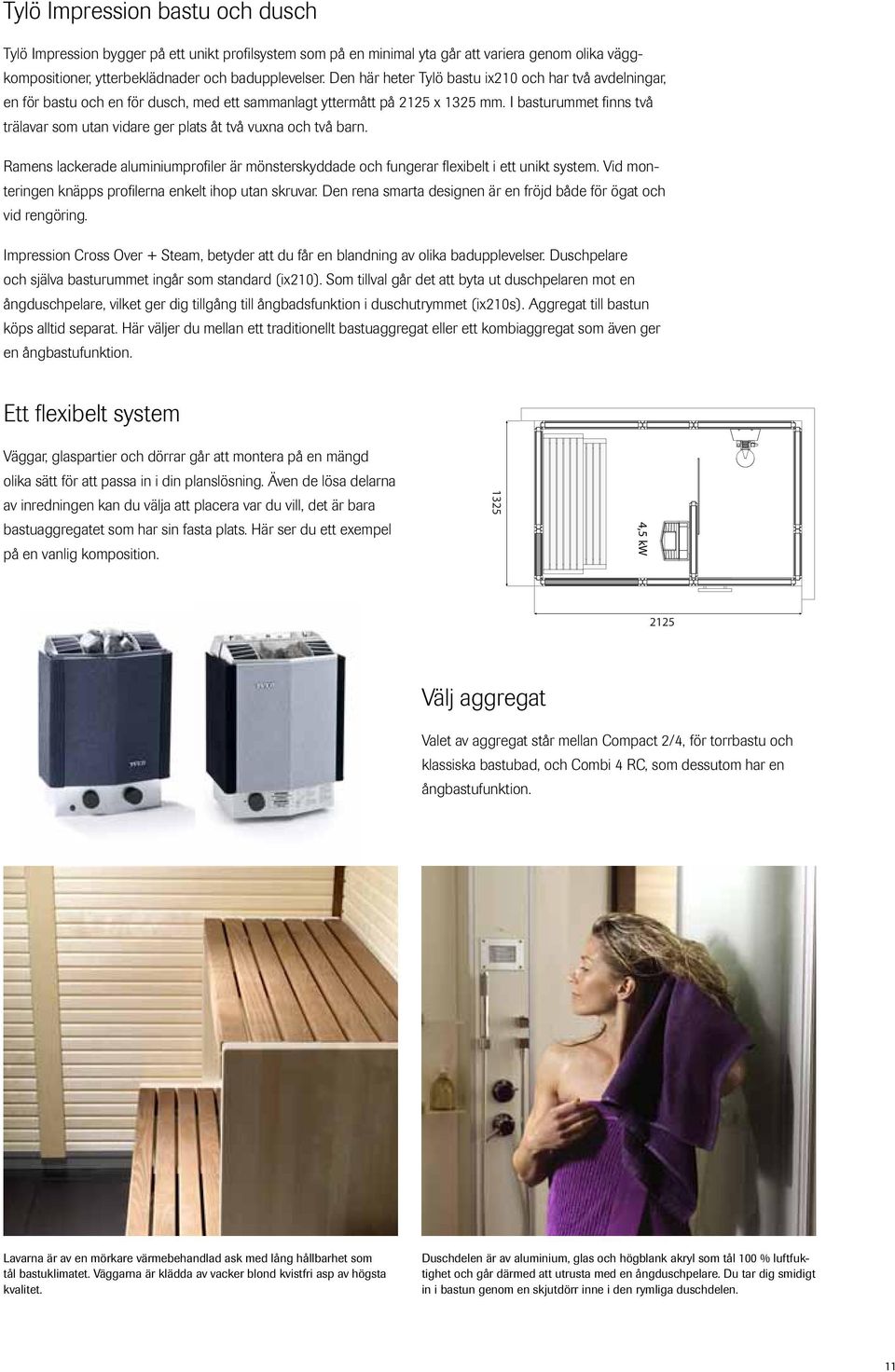

11 Tylö Impression bastu och dusch Tylö Impression bygger på ett unikt profi lsystem som på en minimal yta går att variera genom olika väggkompositioner, ytterbeklädnader och badupplevelser. Den här heter Tylö bastu ix210 och har två avdelningar, en för bastu och en för dusch, med ett sammanlagt yttermått på 2125 x 1325 mm. I basturummet fi nns två trälavar som utan vidare ger plats åt två vuxna och två barn. Ramens lackerade aluminiumprofi ler är mönsterskyddade och fungerar fl exibelt i ett unikt system. Vid monteringen knäpps profi lerna enkelt ihop utan skruvar. Den rena smarta designen är en fröjd både för ögat och vid rengöring. Impression Cross Over + Steam, betyder att du får en blandning av olika badupplevelser. Duschpelare och själva basturummet ingår som standard (ix210). Som tillval går det att byta ut duschpelaren mot en ångduschpelare, vilket ger dig tillgång till ångbadsfunktion i duschutrymmet (ix210s). Aggregat till bastun köps alltid separat. Här väljer du mellan ett traditionellt bastuaggregat eller ett kombiaggregat som även ger en ångbastufunktion. Ett fl exibelt system Väggar, glaspartier och dörrar går att montera på en mängd olika sätt för att passa in i din planslösning. Även de lösa delarna av inredningen kan du välja att placera var du vill, det är bara bastuaggregatet som har sin fasta plats. Här ser du ett exempel på en vanlig komposition ,5 kw 2125 Välj aggregat Valet av aggregat står mellan Compact 2/4, för torrbastu och klassiska bastubad, och Combi 4 RC, som dessutom har en ångbastufunktion. Lavarna är av en mörkare värmebehandlad ask med lång hållbarhet som tål bastuklimatet. Väggarna är klädda av vacker blond kvistfri asp av högsta kvalitet. Duschdelen är av aluminium, glas och högblank akryl som tål 100 % luftfuktighet och går därmed att utrusta med en ångduschpelare. Du tar dig smidigt in i bastun genom en skjutdörr inne i den rymliga duschdelen. 11

12 Tylö basturum Impression En liten bastu för det lilla badrummet Tylös nya bastuserie Impression ryms på en minimal yta från 1,3 m 2 och är en bastulösning som både kan innehålla traditionell bastu och en mildare ångbastu. En riktig hemmaspa-revolution som kan få plats till och med i det lilla badrummet. I basturummet fi nns två trälavar i olika nivåer. Ramens lackerade aluminiumprofi ler är mönsterskyddade och fungerar fl exibelt i ett unikt system. Vid monteringen knäpps profi lerna enkelt ihop utan skruvar. Den rena smarta designen och det avtagbara jalusiet är en fröjd både för ögat och vid rengöring. Lavarna är av en mörkare värmebehandlad ask med lång hållbarhet som tål bastuklimatet. Väggarna är klädda med vacker blond kvistfri asp av högsta kvalitet. Impression basturum I Impression materialsats ingår: Värmeisolerade vägg- och taksektioner, dörrsektion, inredning i asp och värmebehandlad ask (mörk), ryggstöd, belysning, hygrometer/termometer, golvram av aluminium, jalusi, hörn- och taklister, ventil- och monteringsdetaljer. Tylö bastu i1313 Tylö bastu i1515/c 12

13 Exklusivt kombinationsinstument Alla Impression basturum levereras med en exklusiv hygrometer/ termometer med inbyggd LED-belysning. Inte bara form och funktion i ett utan även stämningsfull belysning Sinnrik litenhet ,5 kw Våra svenska formgivare har utmanat sig själva genom att designa en praktisk funktion i kombination med en stilfull relaxmiljö för den kräsne livsnjutaren. Men Impression bastu utmärker sig också genom sin sinnrika litenhet och de sparsamma måtten. Här ser du ett exempel på en vanlig komposition för bastu i1515/c. Se fl er måttskisser på sidan 17. Välj aggregat Välj till Tylö bastuaggregat Combi compact 4 RC för en fullfjädrad ångbastulösning givetvis kan du även basta traditionell bastu med detta aggregat. Välj till Compact 2/4 för en enkel men funktionell lösning för traditionellt bastubad. Vi bygger du får alla fördelarna Att köpa ett monteringsfärdigt basturum är inte bara det lättaste och snabbaste sättet att förverkliga din bastudröm. Det är också det klokaste och tryggaste om du vill vara säker på om att få en riktigt bra bastu, som fungerar år efter år efter år. 5 ÅRS MATERIALGARANTI Utvalda träslag en riktig bastu kräver riktigt virke. Tylö använder enbart genuint virke av högsta kvalitet. Gedigen konstruktion Tylö-rummen är byggda för att tåla alla olika bastuklimat. Effektiv isolering med mineralull i vägg och taksektioner, och tätningar av värmebeständig polyester. Exakt passform gör monteringen av väggar, tak och inredning enkel och smidig. Glasade väggsektioner ger rymd åt bastun och närkontakt med miljön utanför. Härdat säkerhetsglas i samtliga glasytor ger en extra trygghet. Perfekt ventilation med till- och frånluftsventil placerade enligt Tylö-principen, som sprider värmen enligt naturlagarna och skapar olika temperaturzoner i basturummet. Breda bekväma lavar i massivt trä, med stabil konstruktion och sammetslen yta. Vinklade ryggstöd ökar komforten och ger skön vila för ryggen. Eleganta dekorraster som skärmar av utrymmet mellan lavarna. Stämningsfull belysning med armaturer placerade bakom ryggstöd eller lampskärmar. Förberedd el-installation med dolda rör för ledningsdragning till bastuaggregatet. Bästa bastudörrarna Tylö har ett brett urval som alla tål de stora temperaturskillnaderna mellan bastuns ut- och insida, utan att slå sig eller förändras. 5 års materialgaranti ett tydligt bevis på Tylörummens höga kvalitet. 13

14 Tylö basturum Vision Round Vision basturum Round Vision har former som ingen annan bastu och sätter en ny standard för hur ett basturum kan se ut. Med sina stora glasytor och sin mjukt rundade front infattad i ett ramverk av bok blir denna bastu ett estetiskt-utropstecken i alla moderna badrumsmiljöer, samtidigt som den erbjuder generöst utrymme för njutning på liten yta. Space Vision Precis som namnet antyder, är Space Vision formgivet för dig som vill omges av lite extra ljus och rymd när du badar bastu. Till de utmärkande dragen i detta exklusiva basturum hör ett rundat hörn, stora härliga glasytor och en smakfull kombination av olika träslag. Midi Vision Att ett basturum kan vara både rymligt och kompakt på samma gång bevisas med råge av Midi Vision. Detta exklusiva och välkomnande rum med sin praktiska hörningång är dimensionerat för att passa såväl i en kommersiell anläggning som i en vanlig hemmiljö. Att den vackert rundade glasdörren kan placeras i valfritt hörn, och hängas från både höger och vänster, ökar möjligheterna till ett välplanerat hemmaspa. Vital Vision Vital Vision är tveklöst det mest exklusiva av våra monteringsfärdiga basturum. Med sina utvalda material, sin djärva form och generösa utrustningsnivå höjer Vital Vision värdet på vilken relaxavdelning som helst helt i nivå med en specialdesignad bastu 14

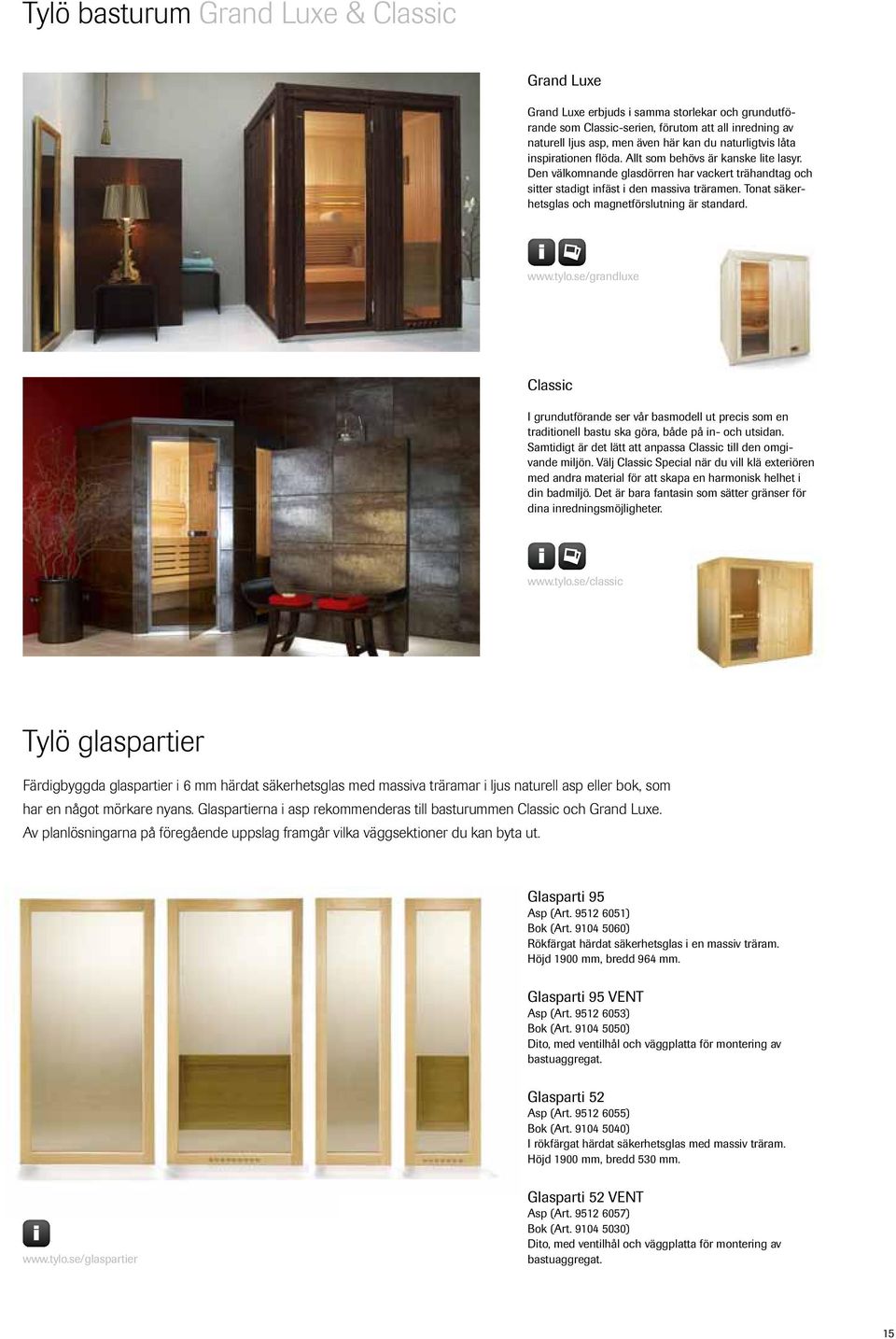

15 Tylö basturum Grand Luxe & Classic Grand Luxe Grand Luxe erbjuds i samma storlekar och grundutförande som Classic-serien, förutom att all inredning av naturell ljus asp, men även här kan du naturligtvis låta inspirationen flöda. Allt som behövs är kanske lite lasyr. Den välkomnande glasdörren har vackert trähandtag och sitter stadigt infäst i den massiva träramen. Tonat säkerhetsglas och magnetförslutning är standard. Classic I grundutförande ser vår basmodell ut precis som en traditionell bastu ska göra, både på in- och utsidan. Samtidigt är det lätt att anpassa Classic till den omgivande miljön. Välj Classic Special när du vill klä exteriören med andra material för att skapa en harmonisk helhet i din badmiljö. Det är bara fantasin som sätter gränser för dina inredningsmöjligheter. Tylö glaspartier Färdigbyggda glaspartier i 6 mm härdat säkerhetsglas med massiva träramar i ljus naturell asp eller bok, som har en något mörkare nyans. Glaspartierna i asp rekommenderas till basturummen Classic och Grand Luxe. Av planlösningarna på föregående uppslag framgår vilka väggsektioner du kan byta ut. Glasparti 95 Asp (Art ) Bok (Art ) Rökfärgat härdat säkerhetsglas i en massiv träram. Höjd 1900 mm, bredd 964 mm. Glasparti 95 VENT Asp (Art ) Bok (Art ) Dito, med ventilhål och väggplatta för montering av bastuaggregat. Glasparti 52 Asp (Art ) Bok (Art ) I rökfärgat härdat säkerhetsglas med massiv träram. Höjd 1900 mm, bredd 530 mm. Glasparti 52 VENT Asp (Art ) Bok (Art ) Dito, med ventilhål och väggplatta för montering av bastuaggregat. 15

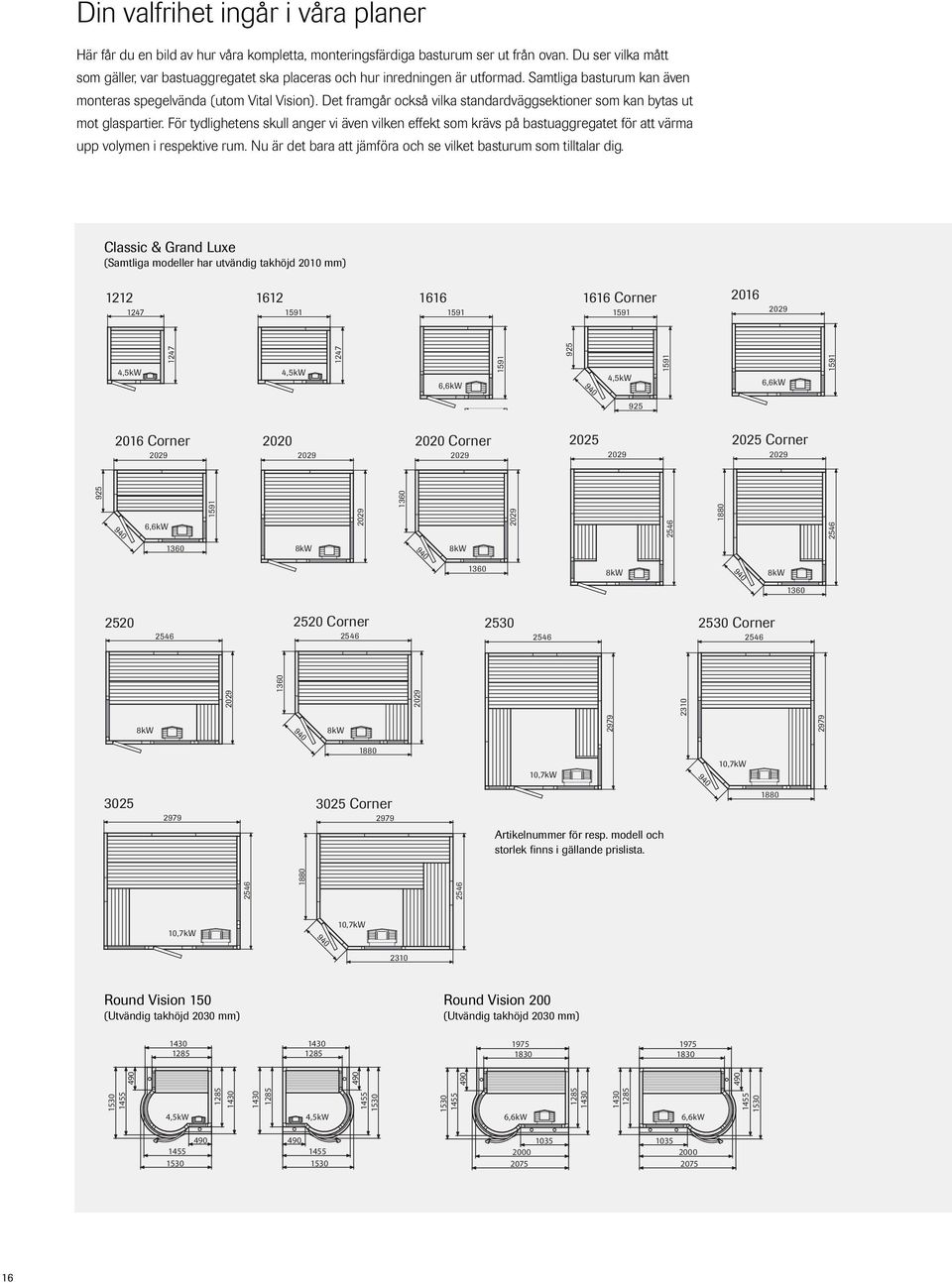

16 Din valfrihet ingår i våra planer Här får du en bild av hur våra kompletta, monteringsfärdiga basturum ser ut från ovan. Du ser vilka mått som gäller, var bastuaggregatet ska placeras och hur inredningen är utformad. Samtliga basturum kan även monteras spegelvända (utom Vital Vision). Det framgår också vilka standardväggsektioner som kan bytas ut mot glaspartier. För tydlighetens skull anger vi även vilken effekt som krävs på bastuaggregatet för att värma upp volymen i respektive rum. Nu är det bara att jämföra och se vilket basturum som tilltalar dig. Classic & Grand Luxe (Samtliga modeller har utvändig takhöjd 2010 mm) Corner ,5kW ,5kW ,6kW ,5kW ,6kW Corner Corner Corner ,6kW kW kW kW Corner kW Corner Corner kW kW ,7kW ,7kW Artikelnummer för resp. modell och storlek finns i gällande prislista ,7kW ,7kW 2310 Round Vision 150 (Utvändig takhöjd 2030 mm) Round Vision 200 (Utvändig takhöjd 2030 mm) ,5kW ,5kW ,6kW ,6kW

17 Classic & Grand Luxe Väggsektioner markerade med mörkgrått kan bytas ut mot hela glaspartier. Ange vid beställningen av ditt basturum vilka väggsektioner du önskar glasade. 8kW Space Vision 150, hörningång. (Utvändig takhöjd 2030 mm) Space Vision 200, frontingång. (Utvändig takhöjd 2030 mm) ,6kW ,6kW kW 8kW Space Vision 250, frontingång. (Utvändig takhöjd 2030 mm) Midi Vision (Utvändig takhöjd 2030 mm) Vital Vision* (Utvändig takhöjd 2030 mm) ,6kW kW kW 8kW 1730 Impression bastu (Utvändig takhöjd 2100 mm) R737 *Interiören går inte att spegelvända. i1309 i1313 i1713 i1115/c i1515/c 1495 i1915/c 1895 ix210 Tylö bastu ix210s: Med compacteller combiaggregat i bastun och ångduschpelare Tylö bastu ix210: Med compacteller combiaggregat i bastun och duschpelare

18 18 Se alla våra bastuaggregat på

19 I värmen möter du sanningen Hjärtat i bastun Slut dina ögon, lyssna till ditt inre. Häll en skopa vatten på de heta stenarna och hör hur det pyser. Ångan stiger i ett moln och behaglig värme omsluter dig. En befriande känsla. Våra klassiska Tylö-aggregat ger dig en skön upplevelse av både traditionell bastu och mildare ångbastu. Tylö har genom åren stått för en rad revolutionerande innovationer som förbättrat bastumiljön. Våra stilrena aggregat skiljer sig från andra märken på fl era avgörande punkter. Du ser skillnaden i design, precision och kvalitet. Titta bara på den klassiska V-fronten med sina rena linjer och de djärvt designade gallren som effektivt sprider varmluften. Upplev känslan, kom ut som en ny människa. 19

20 Tylö bastuaggregat Vi på Tylö har genom åren stått för en rad banbrytande innovationer, som förbättrat och utvecklat bastumiljön, både vad gäller funktion, säkerhet och trivsel. Dagens Tylö-aggregat representerar det bästa inom bastutillverkning och våra klassiska aggregat skiljer sig från andra märken på fl era avgörande punkter. Du ser skillnaden i design, precision och kvalitet. Men allra mest märks det förstås när du kopplar av och njuter av ditt bastubad. Klassiska bastuaggregat med inbyggd manöverpanel (exkl. bastusten) Bastuaggregat för separat manöverpanel CC (exkl. bastusten) Compact 2/4 (Art , E-nr ) Ett aggregat för det minsta basturummet med stenmagasin dimensionerat för bastusten Mini. Med inbyggd manöverpanel nedtill på fronten. Försedd med termostat och mekanisk timer, max 3 tim. gångtid, 0 9 tim. förval. Omkopplingsbar 2,2 4,5 kw för inkoppling till 230 V 1~ eller 400 V 2N~. Avsedd för basturumsvolym 1,5 4,5 m 3. SE 6 (Art , E-nr ) Kompletteras med separat elektronisk manöverpanel typ CC. Effekt 6,6 kw för basturumsvolym 4 8 m 3. Sport 6 (Art , E-nr ) Med inbyggd manöverpanel nedtill på fronten. Försedd med termostat och mekanisk timer, max 3 tim. gångtid, 0 9 tim. förval. Effekt 6,6 kw. Avsedd för basturums-volym 4 8 m 3. Sport 8 (Art , E-nr ) Dito, effekt 8 kw. För basturumsvolym 6 12 m 3. Bastuaggregat med tillhörande manöverpanel (exkl. bastusten) MPE 6 (Art , E-nr ) Med separat elektronisk manöverpanel som kan monteras på sidan av aggregatet, på vägg inne i basturummet (max 1 m från golv) eller på valfri höjd utanför. Manöverpanel visar tid och temperatur med lysdioder på skala Max 3 tim. gångtid, 0 10 tim. förval. Effekt 6,6 kw. MPE 8 (Art , E-nr ) Dito, effekt 8 kw. För basturum på 6 12 m 3. SE 8 (Art , E-nr ) Dito, effekt 8 kw för basturum med volym 6 12 m 3. SO 6 (Art , E-nr ) Med inbyggd manöverpanel baktill på aggregatets ovandel. Har termostat och timer, max 3 tim. gångtid, 0 9 tim. förval. Monteras på vägg. Effekt 6 kw. För basturumsvolym 4 8 m 3. SO 8 (Art , E-nr ) Dito, effekt 8 kw lämplig för basturumsvolym 6 12 m 3. Super 10 (Art , E-nr ) Har en elektronisk manöverpanel lättåtkomligt monterad på det cirkelformade beröringsskyddet. Termostat och timer, max 3 tim. gångtid, 0 10 tim. förval. Monteras på vägg. Effekt 10 kw. För basturum med volym m 3. Bastuaggregat för separat manöverpanel TS (exkl. bastusten) SK 6 (Art , E-nr ) Avsedd att kompletteras med separat termostatstyrd manöverpanel typ TS. Effekt 6,6 kw som passar för basturumsvolym 4 8 m 3. SK 8 (Art , E-nr ) Dito, effekt 8 kw för basturumsvolym 6 12 m

21 Välj en mjukare typ av bastubad Ångbastu på hemmaplan Ångbastu är en variant av den traditionella bastun, som vi gärna talar varmt om. Skillnaden består i att ångbastun har lägre temperatur och betydligt högre luftfuktighet (upp till 70 %). I praktiken resulterar detta i en mjuk och mycket behaglig form av bastubad. För att kunna njuta av ett skönt avkopplande ångbastubad i familjebastun väljer du Tylö Combi. Det är ett aggregat som ger dig tillgång till alla slags bastubad torrt, vått eller ånga och som dessutom kan spetsas med väldoft av naturella örter eller fl ytande essenser. Bastuaggregat med tillhörande manöverpanel (exkl. bastusten) Combi 4 RC (Art , E-nr ) Aggregat för torr-, klassisk eller ångbastu. Separat elektronisk manöverpanel som kan monteras på vägg inne i basturummet (max 1 m från golv) eller på valfri höjd utanför. Effekt 4 kw, 400 V 2N~. Avsedd för basturumsvolym 1,2 4 m 3. Levereras inklusive 2,5 m kabel. Combi 6 RC (Art , E-nr ) Som Combi 4 RC förutom att manöverpanelen även kan placeras på valfri sida på bastuaggregatet. Effekt 6,6 kw. Avsedd för basturumsvolym 4-8 m 3. Levereras inklusive 2,5 m kabel och konsol för valfri installation av kontrollpanelen. Combi 8 RC (Art , E-nr ) Som Combi 6 RC, effekt 8 kw. För basturum med volym 6 12 m

22 Bastuaggregat för professionellt bruk Tylö bastuaggregat har under fl era decennier varit det självklara valet till basturum på hotell, klubbar, badhus och idrottsanläggningar. Skälet är att den här typen anläggningar dels prioriterar hög driftsäkerhet och låg energiförbrukning, dels att den frekventa användningen ställer såväl konstruktion som material på hårda prov. Bastuaggregat för separat manöverpanel (exkl. bastusten) Mega EP 100 (Art , E-nr ) För separat manöverpanel typ TS 16, TS 30 eller CC och reläbox RB 30. Monteras på golv. Effekt 10 kw. Passar basturum med volym m 3. Mega EH 150 (Art , E-nr ) För separat manöverpanel typ TS 30 eller CC och reläbox RB 30. Monteras på golv. Effekt 15 kw. För basturum med volym m 3. OBS! 7-ledare mellan manöverpanel/ Reläbox och aggregat Mega EZ 225 (Art , E-nr ) För separat manöverpanel CC med reläbox RB 60. Monteras på golv. Effekt 22 kw. Avsedd för basturumsvolym m 3. OBS! 7-ledare mellan manöverpanel/ Reläbox och aggregat. Bastuaggregat för separat manöverpanel (exkl. bastusten) SDK 10 (Art , E-nr ) Avsedd att kombineras med separat manöverpanel typ TS 16, TS 30 eller CC med reläbox RB 30. Effekt 10,7 kw. För basturumsvolym m 3. SD 16 (Art , E-nr ) Avsedd att kombineras med separat manöverpanel typ TS 30 eller CC med reläbox RB 30. Effekt 16 kw. För basturum med volym m 3. OB S! 7-ledare mellan manöverpanel/reläbox och aggregat. SD 20 (Art , E-nr ) Dito, effekt 20 kw. Kombineras med separat CC-panel med reläbox RB 60. Avsedd för basturumsvolym m 3. OBS! 7-ledare mellan manöverpanel/ Reläbox och aggregat. 22

23 Manöverpaneler Elektroniska manöverpaneler CC CC 10 (Art ) Elektronisk manöverpanel för bastuaggregat SE 6 och SE 8. Avsedd att placeras på vägg utanför bastun tim. gångtid, 0 10 tim. förval. Inklusive extern temperaturgivare, se monteringsanvisning för placering. Mått: 100 x 150 mm, djup 30 mm. IP 24. CC10 Infälld (Art ) Som ovan, men för infälld montering i vägg. CC 300 (Art ) CC300 är omkopplingsbar mellan 1 och 24 h och har display som visar temperatur, återstående driftstid, dag och tid. Dessutom är CC 300 utrustad med strömbrytare för belysning, svensk/engelsk instruktion, minne, kodspärr samt energibesparande stand-by funktion. Manöverpanelen går också att styra från externa enheter. Mått 130 x 190 mm, djup 27 mm. IP 24. Termostatstyrda manöverpaneler TS TS (Art ) Termostatstyrd manöverpanel för bastuaggregat SDK 10 och SD 16. Placeras på vägg utanför bastun (max avstånd 1,8 m). Utrustad med timer för 3 tim. gångtid, 0 9 tim. förval. Standard kapillärrörslängd 1,8 m. Mått: 195 x 255 mm, djup 89 mm ( inb. mått: 167 x 227 x 49 mm). IP 24. CC 20 (Art ) Visar tidsinställning, temperatur och luftfuktighet med lysdioder på skala Max 3-10 tim. gångtid, 0 10 tim. förval. Mått: 100 x 150 mm, djup 30 mm. IP 24. CC 20 Infälld (Art ) Som ovan, men för infälld montering. TS (Art ) Som ovan, med 12 tim. gångtid utan förvalstid. TS 16-3 (Art ) Manöverpanel för SK 6 och SK 8 för placering på vägg utanför bastun (max avstånd 1,8 m). Robust och driftsäker konstruktion med timer, 0 9 tim. förval och max 3 tim. gångtid, termostat och signallampa. Kapillärrörslängd 1,8 m. Mått: 195 x 255 mm, djup 89 mm (inbyggnadsmått: 167 x 227 x 49 mm). IP 24. TS 16-3 B (Art ) Dito, med strömbrytare för bastuns belysning. TS-panelerna finns även med fem meters kapillärrörslängd. CC 50 (Art ) Har display för tid och temperatur, belysningsknapp samt kodspärr. Kan programmeras för 1, 3, 12 och 24 tim. eller kontinuerlig gångtid, 0 10 tim. förval. Mått: 130 x 190 mm, djup 27 mm. IP m kapillärrör Till ovanstående modeller TS och TS Låsbart lock Transparent akryl passande till manöverpaneler typ TS. Lock A (Art ) Förhindrar ändring av inställd tid och temperatur. Lock B (Art ) Förhindrar ändring av inställd temperatur. Reläboxar Reläbox RB 30 (Art ) Används i kombination med valfri CC manöverpanel för styrning av bastuaggregat Mega EP 100 och EH 150. Mått: 230 x 310 mm, djup 75 mm. Reläbox RB 60 (Art ) Dito för bastuaggregat Mega EZ 225. Mått: 305 x 350 mm, djup 125 mm. t i l lva l Externbrytare (Art ) För till-/frånslag av bastun från annan plats än där CC manöverpanel är placerad. Dekorram (Art ) Matt borstad (Art ) Blank borstad (Art ) Högblank Dekorram av aluminium till manöverpanel CC50 och CC100. Mått: 150 x 210 mm. 23

24 24

25 Vedeldade bastuugnar Det är något alldeles speciellt med en vedeldad bastu, och eftersom vi på Tylö älskar bastubad i alla dess former, har vi givetvis ett brett sortiment även på vedeldat. Gemensamt för alla våra kvalitetsugnar är en unik konstruktion som magasinerar värmen. Det gör att du kan njuta riktigt länge och att din vedeldade bastu vid sjön, skogstorpet, fjällstugan eller på villatomten står i en klass för sig! K-007 (Art ) Kompakt modell för den minsta bastun. Effekt 7 kw. För basturum på 3 7 m 3. KL-12 (Art ) Med stor glaslucka. Effekt 12 kw. För basturum på 5 10 m 3. KL-12 V (Art ) Som ovan, och med vattentank på höger sida KL-16 (Art ) Med glaslucka. Effekt 15 kw. För basturum på 9 16 m 3. KL-20 (Art ) Med stor glaslucka. Effekt 18 kw. För basturum på 8 20 m 3. (Exkl. Bastusten Vedugn Art ) Bastuskorstenar Vi erbjuder komplett skorstenssats som är speciellt dimensionerade för våra vedeldade bastuugnar. Skorstenssatsen är uppbyggd med ett lättmonterat modulsystem. Vår modulskorsten håller högsta kvalitet och används främst till vedeldade bastuugnar som saknar befi ntlig murstock, samt vid om- och nybyggnation. Skorstenssatsens rökrör är tillverkat av rostfritt syrafast stål, som utvändigt är beklätt med högvärdig keramisk värmeisolering. Regnskydd Isolerad del (2 x 1000 mm) Regnkrage Genomföringscylinder* Genomföringsstöd Rökspjäll* Bastuskorstenssats Ø 100 (Art ) Lättmonterad sats med Ø 100 mm passande till Tylös vedeldade bastuugnar. Satsen består av 1 m oisolerat rökrör, 2 x 1 m isolerat rökrör, genomföringsstöd, regnkrage och regnskydd. Isolerade mellandelar 100/1000 mm (Art ) Isolerad mellandel 1000 mm. Ø 100 mm. 100/500 mm (Art ) Isolerad mellandel 500 mm. Ø 100 mm. Oisolerad del (1000 mm) 25

26 Tylö bastuaggregat i tekniska termer Välj alltid maximal aggregateffekt i förhållande till bastuns volym. Detta är extra viktigt i en bastu av timmer eller med glasväggar. Ju högre effekt du väljer i förhållande till rummets volym, desto mindre blir den faktiska elförbrukningen. Exempel: I en bastu på 4 m 3 är 6,6 kw ett bättre val än 4,5 kw. Monteras på vägg 270 mm från C D A golvet till aggregatets underkant (Compact och Combi RC4 170 mm). E B ~ F Klassiska bastuaggregat och manöverpaneler Modell Effekt kw Bastuvolym m 3 Minsta avstånd till sidovägg mm Minsta takhöjd i bastun mm Passande manöverpanel Vikt utan sten kg Stenmängd kg Mått i mm (se skisser ovan) A B C D E F Compact 2/4 2,2-4,5 1,2-4,5* Inbyggd Sport 6 6, Inbyggd Sport Inbyggd MPE 6, Ingår MPE Ingår SK 6 6, TS 16 eller TS SK TS 16 eller TS SE 6 6, Valfri CC SE Valfri CC * Max 2,5m 3 vid 2,2 kw. Tylö Mega bastuaggregat för hemmabastun Modell Effekt kw Bastuvolym m 3 Minsta avstånd till sidovägg mm Minsta takhöjd i bastun mm Passande manöverpanel och reläbox Avstånd aggregat till golv mm Vikt utan sten kg Stenmängd kg Mått i mm bredd x djup x höjd SO Inbyggd x 390 x 480 SO Inbyggd x 390 x 480 Super Inbyggd x 450 x

27 Ångbastu på hemmaplan Modell Effekt kw Bastuvolym m 3 Minsta avstånd till sidovägg mm Minsta takhöjd i bastun mm Passande manöverpanel Vikt utan sten kg Stenmängd kg Mått i mm (se skisser ovan) A B C D E Combi 4 RC 4 1,2-4, CC 20 (ingår) Combi 6 RC 6, CC 20 (ingår) Combi 8 RC CC 20 (ingår) Mega bastuaggregat för professionellt bruk Modell Effekt kw Bastuvolym m 3 Minsta avstånd till sidovägg mm Minsta takhöjd i bastun mm Passande manöverpanel och reläbox Avstånd aggregat till golv Vikt utan sten kg Stenmängd kg Mått i mm bredd x djup x höjd EP TS 16, CC + RB x 420 x 650 EH TS 30, CC + RB x 540 x 780 EZ TS 30, CC + RB x 550 x 900 Klassiskt bastuaggregat för professionella anläggningar Modell Effekt kw Bastuvolym m 3 Minsta avstånd till sidovägg mm Minsta takhöjd i bastun mm Passande manöveråanel Vikt utan sten kg Stenmängd kg Mått i mm (se skisser ovan) A B C D E F SDK 10 10, TS 16, TS 30, CC + RB SD TS 30, CC + RB SD CC + RB Vedeldade bastuugnar Bastuugn modell Effekt kw Bastuvolym m 3 Vattentank liter Rököppning Ø mm Avstånd från golv till underkant bakre rökrör Vikt utan sten kg Stenmängd kg Mått i mm bredd x djup x höjd K mm x 430 x 600 KL mm x 500 x 660 KL-12 V mm x 500 x 660 KL mm x 490 x 710 KL mm x 500 x 780 KL-20 R mm x 500 x 780 KL-20 V mm x 500 x

28 Delkatalog bastu SE Tylö återförsäljare 28 TYLÖ AB HALMSTAD BASTU DUSCH ÅNGBAD
