PREFABRICERADE BADRUM

Transkript

1 PREFABRICERADE BADRUM

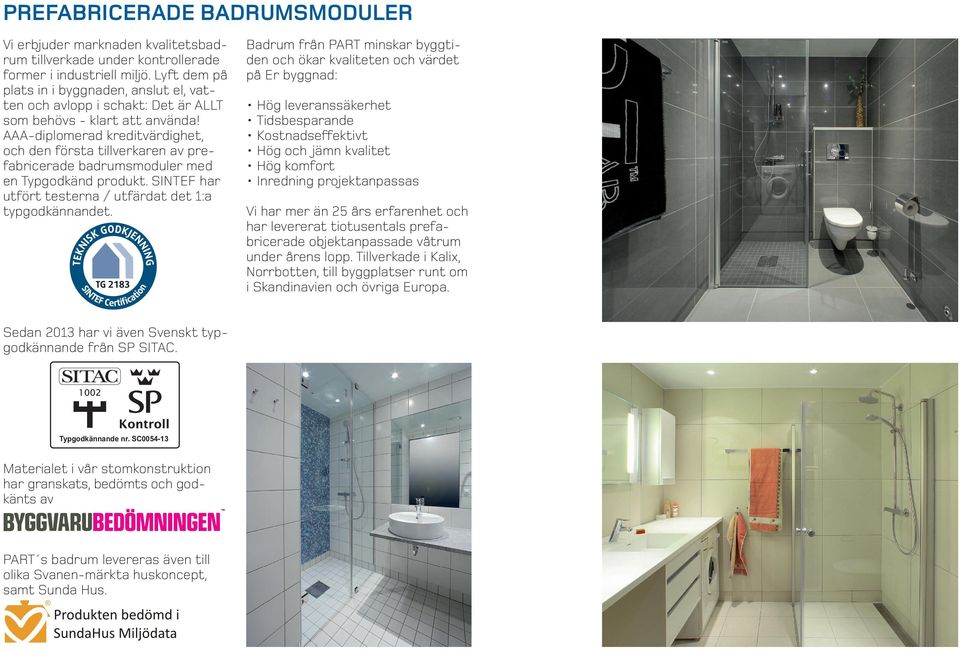

2 PREFABRICERADE BADRUMSMODULER Vi erbjuder marknaden kvalitetsbadrum tillverkade under kontrollerade former i industriell miljö. Lyft dem på plats in i byggnaden, anslut el, vatten och avlopp i schakt: Det är ALLT som behövs - klart att använda! AAA-diplomerad kreditvärdighet, och den första tillverkaren av prefabricerade badrumsmoduler med en Typgodkänd produkt. SINTEF har utfört testerna / utfärdat det 1:a typgodkännandet. Badrum från PART minskar byggtiden och ökar kvaliteten och värdet på Er byggnad: Hög leveranssäkerhet Tidsbesparande Kostnadseffektivt Hög och jämn kvalitet Hög komfort Inredning projektanpassas Vi har mer än 25 års erfarenhet och har levererat tiotusentals prefabricerade objektanpassade våtrum under årens lopp. Tillverkade i Kalix, Norrbotten, till byggplatser runt om i Skandinavien och övriga Europa. Sedan 2013 har vi även Svenskt typgodkännande från SP SITAC. Typgodkännande nr. SC Materialet i vår stomkonstruktion har granskats, bedömts och godkänts av PART s badrum levereras även till olika Svanen-märkta huskoncept, samt Sunda Hus.

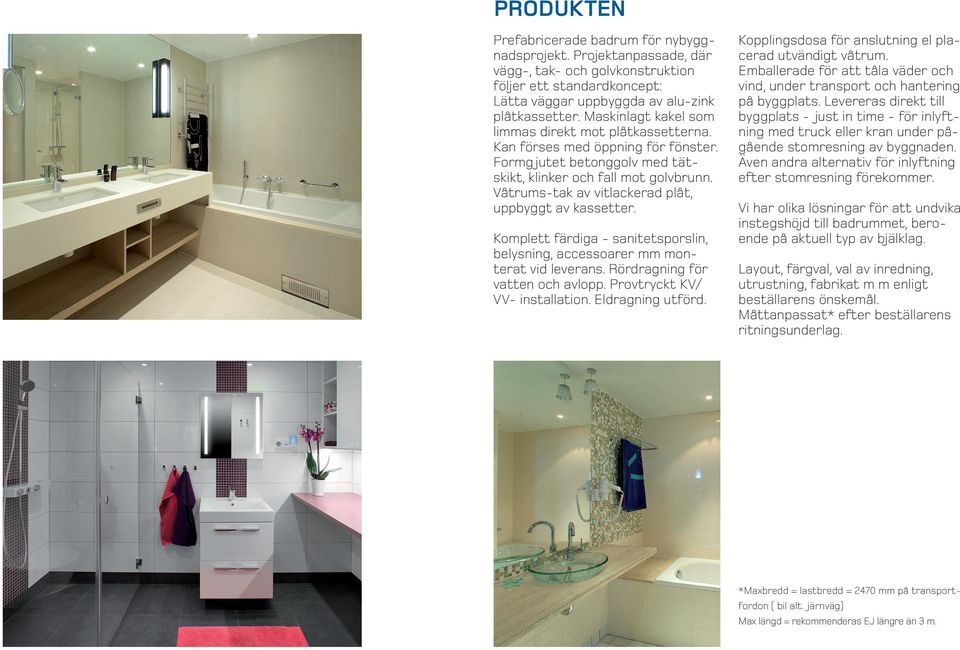

3 PRODUKTEN Prefabricerade badrum för nybyggnadsprojekt. Projektanpassade, där vägg-, tak- och golvkonstruktion följer ett standardkoncept: Lätta väggar uppbyggda av alu-zink plåtkassetter. Maskinlagt kakel som limmas direkt mot plåtkassetterna. Kan förses med öppning för fönster. Formg jutet betonggolv med tätskikt, klinker och fall mot golvbrunn. Våtrums-tak av vitlackerad plåt, uppbyggt av kassetter. Komplett färdiga - sanitetsporslin, belysning, accessoarer mm monterat vid leverans. Rördragning för vatten och avlopp. Provtryckt KV/ VV- installation. Eldragning utförd. Kopplingsdosa för anslutning el placerad utvändigt våtrum. Emballerade för att tåla väder och vind, under transport och hantering på byggplats. Levereras direkt till byggplats - just in time - för inlyftning med truck eller kran under pågående stomresning av byggnaden. Även andra alternativ för inlyftning efter stomresning förekommer. Vi har olika lösningar för att undvika instegshöjd till badrummet, beroende på aktuell typ av bjälklag. Layout, färgval, val av inredning, utrustning, fabrikat m m enligt beställarens önskemål. Måttanpassat* efter beställarens ritningsunderlag. Klart för anslutning till stam/matarledning i schakt. *Maxbredd = lastbredd = 2470 mm på transportfordon ( bil alt. järnväg) Max längd = rekommenderas EJ längre än 3 m.

4 PROJEKTERING & KONSTRUKTION Badrummen byggs på en stålram av C-profil, 172 x 60 mm. Golvkonstruktionen består av en armerad, vattentät betongplatta- tryckhållfasthet ca: 70 Mpa - med monterad golvbrunn. Största betongtjocklek är 60 mm. Golvet formg juts med fall mot golvbrunn, 1:50 i duschzon, som även har en nedsänkning ~ en klinkerplattas tjocklek. Betongplattan får ett tätskikt av folie-typ och levereras med ytskikt av klinker. Ing juten elektrisk golvvärmekabel, alternativt vattenburen golvvärme med 12 mm slang finns som tillval. 1 mm aluminium-zinkplåt 40 mm 0,7 mm polyesterbelagd stålplåt Gips 9 mm Tätningsremsa över kassettskarvar Kakel Monteringslim Egoferm 5 mm Tätskikt Klinker Armerad betong 1:50 1:50 5mm Samtliga installationer för el och vatten är placerade lätt åtkomliga för anslutning, inspektion och underhåll. Isolering för brand- och ljudkrav kan beställas mot tillägg. PART CAD-ritar varje badrumstyp utifrån kundens projekteringsunderlag. Efter uppritning skickas ritningarna till projektören /kunden för granskning och godkännande. PART erbjuder en sockellösning, där mjukfog (silikon) i övergång mellan golv / vägg ersatts av den vanliga cementbaserade fogmassan. Denna mer hygieniska och stilrena lösning har visat sig uppskattad av våra kunder /användare, som ett bättre alternativ till en silikonfog som har begränsad livslängd. Från godkända ritningar producerar PART en referensmodul i fullskala. Kunden får därefter se, uppleva och besiktiga det färdiga badrummet. Detta är ett mycket viktigt moment för att kvalitetssäkra badrummet. Referensmodulen ingår i leveransen som ett av det totala antalet. Efter besiktning görs en noggrann slutgranskning av badrummets ritningar och specifikationer innan serieproduktionen av projektet påbörjas.

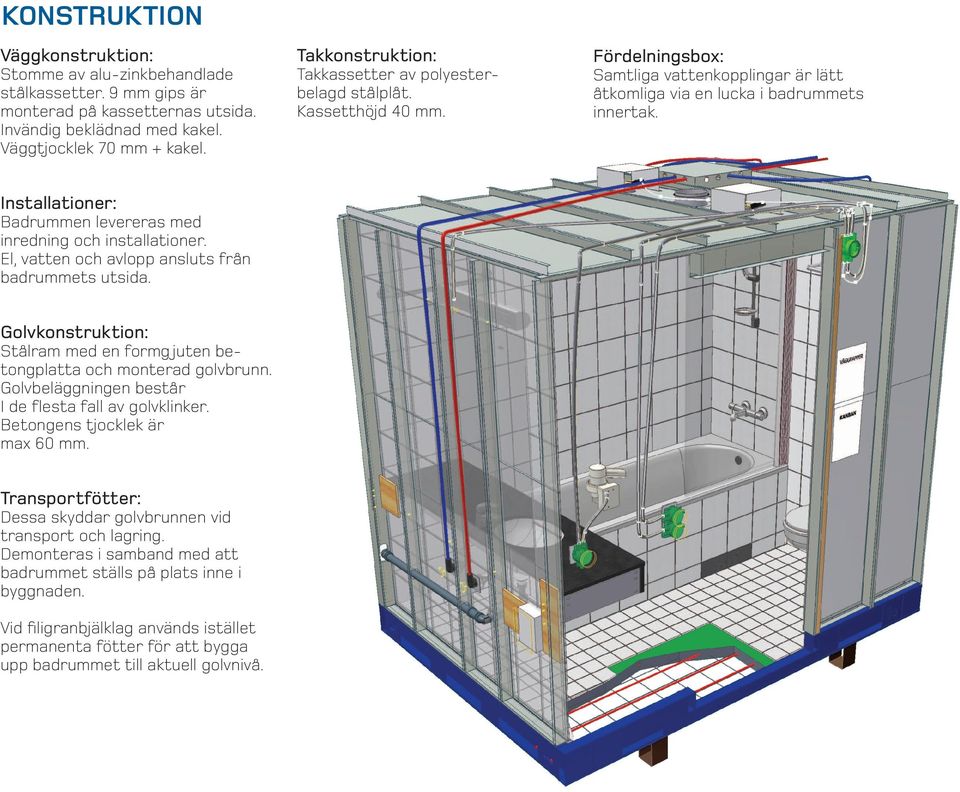

5 KONSTRUKTION Väggkonstruktion: Stomme av alu-zinkbehandlade stålkassetter. 9 mm gips är monterad på kassetternas utsida. Invändig beklädnad med kakel. Väggtjocklek 70 mm + kakel. Takkonstruktion: Takkassetter av polyesterbelagd stålplåt. Kassetthöjd 40 mm. Fördelningsbox: Samtliga vattenkopplingar är lätt åtkomliga via en lucka i badrummets innertak. Installationer: Badrummen levereras med inredning och installationer. El, vatten och avlopp ansluts från badrummets utsida. Golvkonstruktion: Stålram med en formg juten betongplatta och monterad golvbrunn. Golvbeläggningen består I de flesta fall av golvklinker. Betongens tjocklek är max 60 mm. Transportfötter: Dessa skyddar golvbrunnen vid transport och lagring. Demonteras i samband med att badrummet ställs på plats inne i byggnaden. Vid filigranbjälklag används istället permanenta fötter för att bygga upp badrummet till aktuell golvnivå.

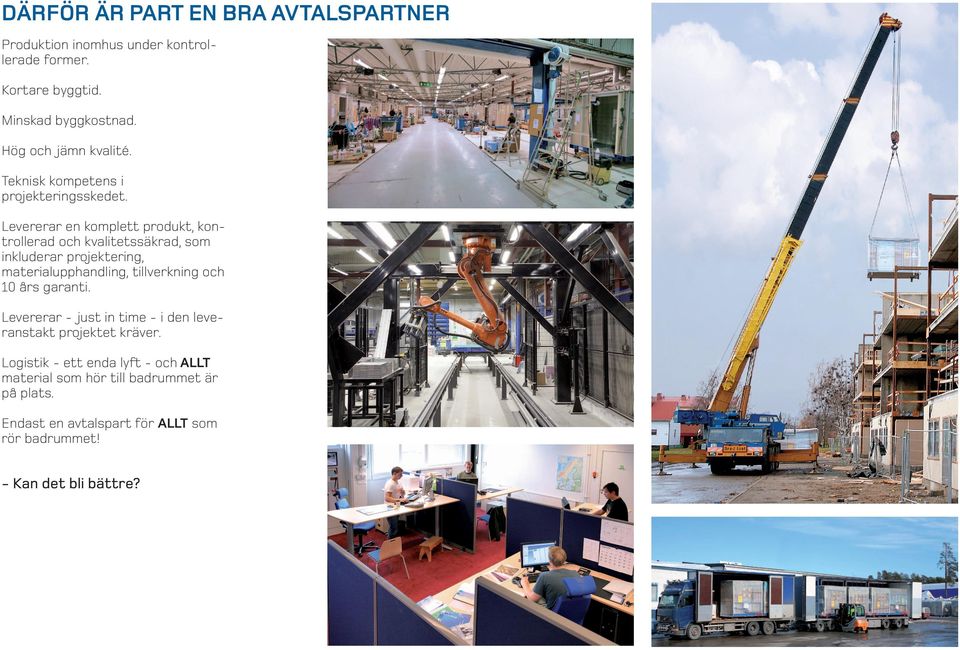

6 DÄRFÖR ÄR PART EN BRA AVTALSPARTNER Produktion inomhus under kontrollerade former. Kortare byggtid. Minskad byggkostnad. Hög och jämn kvalité. Teknisk kompetens i projekteringsskedet. Levererar en komplett produkt, kontrollerad och kvalitetssäkrad, som inkluderar projektering, materialupphandling, tillverkning och 10 års garanti. Levererar - just in time - i den leveranstakt projektet kräver. Logistik - ett enda lyft - och ALLT material som hör till badrummet är på plats. Endast en avtalspart för ALLT som rör badrummet! - Kan det bli bättre?

7 LEVERERADE PROJEKT Ett urval av levererade projekt inom Norden. GRAND HOTEL LAPPLAND FAELLEDGÅRDEN Juni - Dec rum Jönsson A/S Dec Jan rum Nordic Byggtjänst AB CHES Clarion Hotel Energy Stavanger Aug - Dec rum HENT AS BY CHOICE HOTELS April - juli rum Veidekke Entreprenør AS THON HOTELL LINNE Sept - okt rum H Myrvold Ent. AS HOTELL U&ME Juni - aug rum SRV Toimitilat Oy Feb - april rum Balticgr. Byggprod. AB VALBY MASKINFABRIK Sept - dec rum WR Entreprise AS

8 PART HUVUDKONTOR / PRODUKTION Industrigatan 17 SE Kalix, Sverige tel: +46 (0) info@partab.nu copyright PART 2014 Badrum - helt enkelt
