1 Byggnadsverk Ebbe Rosell

2 Regler

3 Myndighetsföreskrifter Rätten att ge ut myndighetsföreskrifter för vägar och banor har flyttats till Transportstyrelsen. De redan utgivna föreskrifterna från Vägverket, Trafikverket och Boverket gäller tills Transportstyrelsen ger ut motsvarande föreskrift. Boverket gav ut en ny EKS i juni Föreskriftsrätten gick till Transportstyrelsen två veckor senare!

4 VVFS - Vägverkets föreskrifter VVFS 2003:140 VVFS 2004:31 (senast ändrad 2007:103) VVFS 2004:43 (senast ändrad TRVFS 2011:12) Gäller trots att Vägverket inte finns tills Transportstyrelsen ger ut nya föreskrifter. Anger bland annat nationella val för väg- och GC-broar

5 BFS Boverkets föreskrifter Tillämpning av europeiska konstruktionsstandarder BFS 2011:10 Senast ändrad 2013:10 EKS 9 Trädde i kraft 1 juli 2013 Anger bland annat nationella val för järnvägsbroar. Gäller tills Transportstyrelsen ger ut nya föreskrifter. Anger bland annat nationella val för banor. Gäller också och för tunnlar oavsett trafikslag

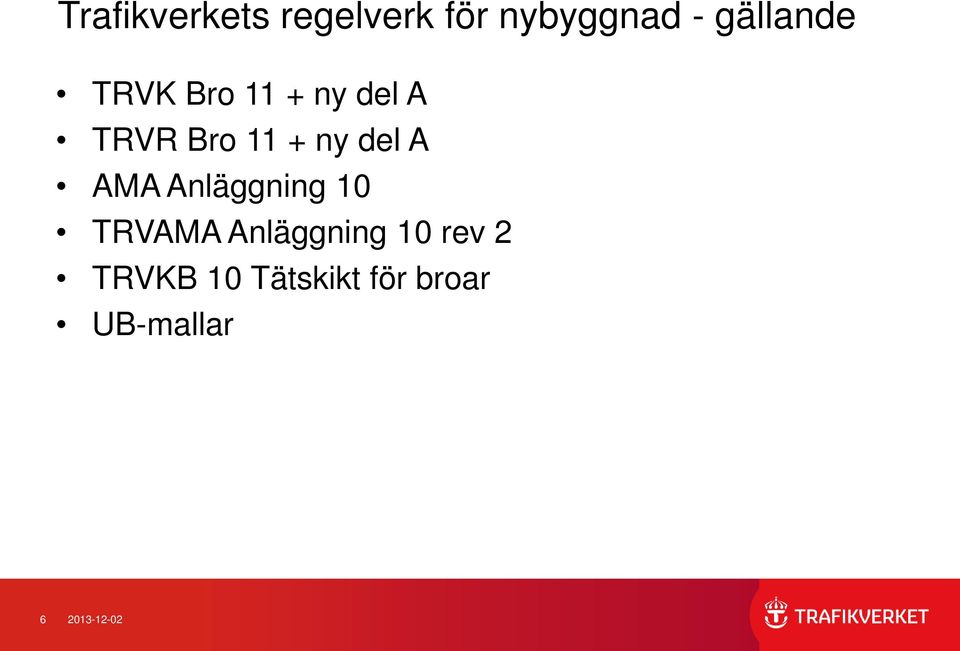

6 Trafikverkets regelverk för nybyggnad - gällande TRVK Bro 11 + ny del A TRVR Bro 11 + ny del A AMA Anläggning 10 TRVAMA Anläggning 10 rev 2 TRVKB 10 Tätskikt för broar UB-mallar

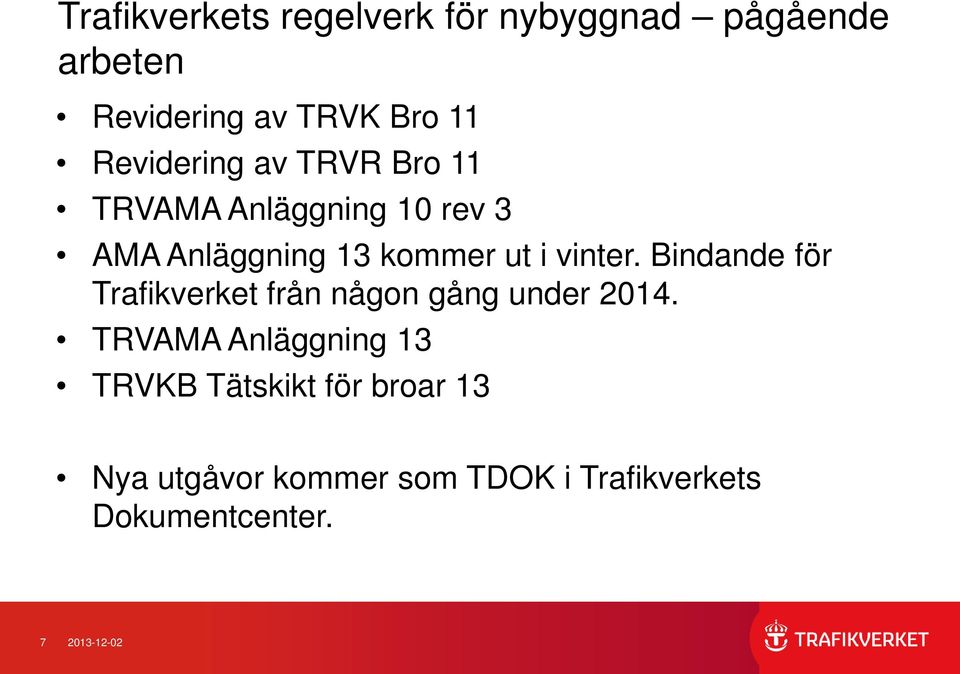

7 Trafikverkets regelverk för nybyggnad pågående arbeten Revidering av TRVK Bro 11 Revidering av TRVR Bro 11 TRVAMA Anläggning 10 rev 3 AMA Anläggning 13 kommer ut i vinter. Bindande för Trafikverket från någon gång under TRVAMA Anläggning 13 TRVKB Tätskikt för broar 13 Nya utgåvor kommer som TDOK i Trafikverkets Dokumentcenter

8 BVS - Banverksstandard Bärighetsberäkning av järnvägsbroar BVS , version 1.0 (utgåva 5) Gäller från och med 1 januari 2013 Kontaktperson: Håkan Thun

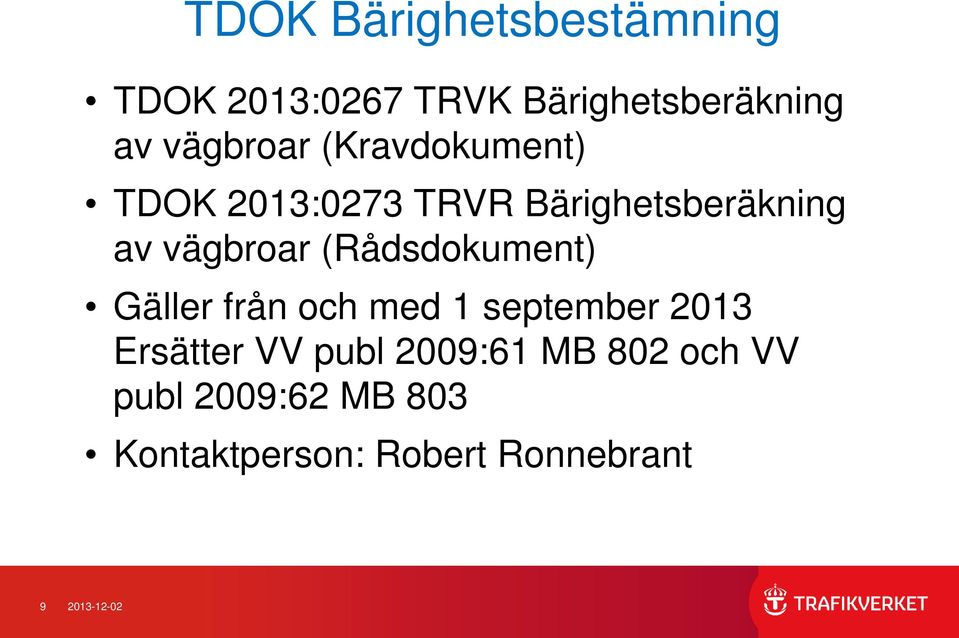

9 TDOK Bärighetsbestämning TDOK 2013:0267 TRVK Bärighetsberäkning av vägbroar (Kravdokument) TDOK 2013:0273 TRVR Bärighetsberäkning av vägbroar (Rådsdokument) Gäller från och med 1 september 2013 Ersätter VV publ 2009:61 MB 802 och VV publ 2009:62 MB 803 Kontaktperson: Robert Ronnebrant

10 Nyheter TDOK 2013:0267 Tydligare vad den gäller för. Råden i eget dokument. Vägbana definieras. Krav på startmöte och redogörelse. Högre betonghållfasthet för broar byggda efter Högre draghållfasthet i bruksgränstillstånd för betongbroar. Delvis nya typfordon. Inverkan av temperatur mer anpassad till eurokoderna

11 TDOK 2013:0415 (krav) o TDOK 2013:0416 (råd) TRVK Bro, del M. Förbättring flyttas till TDOK Brounderhåll Bygger på TRVK Bro 11 inkl. nya del A Remissversion i november TDOK Brounderhåll A. Allmänna förutsättningar B. Underhåll tillståndsstyrt C. Underhåll tidsstyrt D. Förbättring Kontaktperson: Robert Ronnebrant

12 TDOK Förvaltningsdata TDOK 2013:0263 (krav) Krav på förvaltningsdata Krav på uppgifter i BaTMan Remiss under 2013 Kontaktpersoner: Bosse Eriksson Bengt Rutgersson

13 Disciplin

14 Tidplanering av kontrollärenden 1 Vi har krävt tidplan för insändandet av kontrollärenden i 20 år. Hela tiden har det stått i regelverket att utlovade handläggningstider förutsätter att tidplanen följs. Reflektioner: Enligt kontraktet behöver vi inte hålla granskningstider när tidplanen inte följs av kontraktsparten. Branschpraxis är att konsulterna struntar i tidplanen och att Trafikverket håller sina utlovade tider. Ska vi ha det så?

15 Tidplanering av kontrollärenden 2 För att vara professionella som kontraktsparter och arbetsgivare måste vi börja tillämpa kravet på tidplan och Måste kontrollhandläggare planera sitt arbete efter tidplanerna. När ärenden kommer in på fel tider kommer vi att svara: Ni har sänt in för kontroll. Leveransen följer inte tidplanen och ärendet handläggs därmed i mån av tid. Se TRVK Bro 11, A

16 TRVK Bro Ny del A

17 Nya del A i TRVK Bro 11 1 Ska användas i entreprenader eller projekteringsuppdrag upphandlade efter 30 juni. Får användas i äldre kontrakt om det anges i tillägg till kontraktet. Byt inte efter konstruktionsstartmötet

18 Nya del A i TRVK Bro 11 2 Teknisk lösning Principiell utformning och utförande Begreppet teknisk lösning byts mot begreppet principiell utformning och utförande. Motiv Teknisk lösning är en term med kopplingar till juridiken och kan användas för varje liten detalj

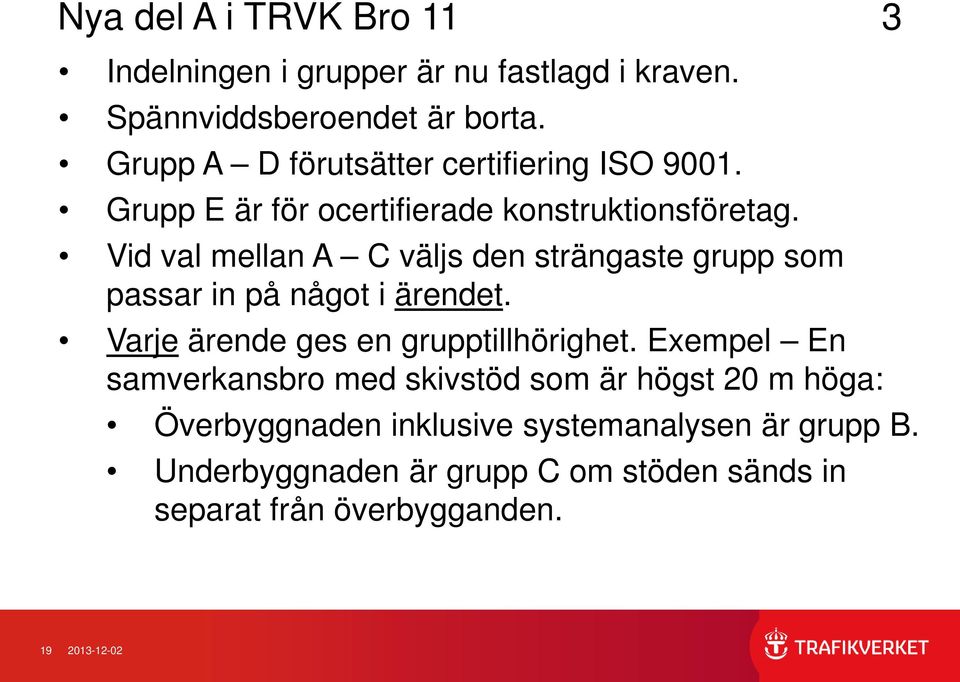

19 Nya del A i TRVK Bro 11 3 Indelningen i grupper är nu fastlagd i kraven. Spännviddsberoendet är borta. Grupp A D förutsätter certifiering ISO Grupp E är för ocertifierade konstruktionsföretag. Vid val mellan A C väljs den strängaste grupp som passar in på något i ärendet. Varje ärende ges en grupptillhörighet. Exempel En samverkansbro med skivstöd som är högst 20 m höga: Överbyggnaden inklusive systemanalysen är grupp B. Underbyggnaden är grupp C om stöden sänds in separat från överbygganden

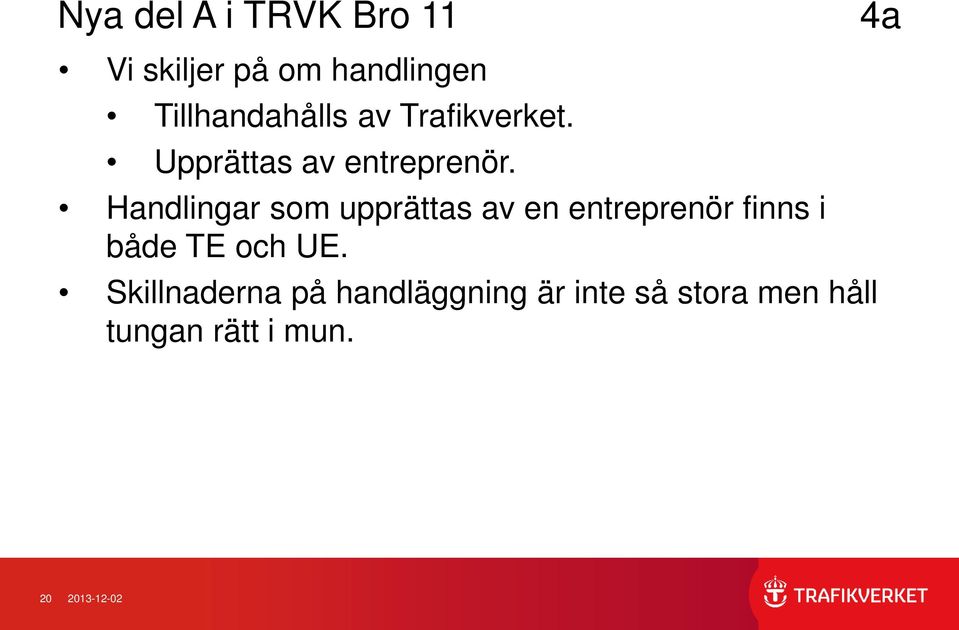

20 Nya del A i TRVK Bro 11 4a Vi skiljer på om handlingen Tillhandahålls av Trafikverket. Upprättas av entreprenör. Handlingar som upprättas av en entreprenör finns i både TE och UE. Skillnaderna på handläggning är inte så stora men håll tungan rätt i mun

21 Nya del A i TRVK Bro 11 4 Kravet på godtagen kontroll före byggande är struket. Anpassning till ABT 06. Tider ska planeras så att byggandet inte förväntas ske förrän det första kontrollärendet hunnit besvaras. (A ). Efter vårt första svar kan entreprenören bedöma om han ska bygga eller vänta

22 Nya del A i TRVK Bro 11. Grupp D 5 Grupp D får användas för: Broar under 8,0 m spännvidd oavsett trafikslag. Stödkonstruktioner som inte påverkas av eller påverkar trafik. Skärm, tak och skärmtak vid järnväg i säkerhetsklass 2. Redogörelsen ska vara kontrollerad innan handlingar sänds in för kontroll enligt D. Ritningar, beräkningar och beskrivningar kan kontrolleras senare med uppföljande kontroll. En administratör delar ut ritningsbeteckningar. Ingen teknikkontroll. Konstruktionsföretaget ska vara certifierat

23 Nya del A i TRVK Bro 11 - Märkningar 6 Exempel på märkningar finns i TRVR. Märktext anges i skrivelsen. Ritningar och beskrivningar märks. Redogörelse och beräkningar märks inte

24 Nya del A i TRVK Bro 11 7 Handling som tillhandahålls av TRV i grupp A, B, C, E DENNA HANDLING HAR GODTAGITS AV TRAFIKVERKET. Handling som upprättas av entreprenören i grupp A, B, C, E DENNA HANDLING HAR KONTROLLERATS AV TRAFIKVERKET. Handling i grupp D DENNA HANDLING HAR REGISTRERATS AV TRAFIKVERKET

25 Nya del A i TRVK Bro 11 8 Alla ritningshantering kommer att vara digital. Vi hämtar handlingar för kontroll i databasen dvs. Chaos eller IDA efter att kontraktsparten aviserat oss. Inga kännedomskopior - Kontraktsparten registrerar och kopplar i BaTMan. Kontrollen av relationshandlingar är struken

26 Formar

27 Dimensionering av formställningar (1) Vi granskar formar när det finns fara för tredje man. Jag tror att entreprenörerna är rädda om sin personal och därför vill jag tala om vad vi fann vid en granskning Dimensioneringen var utförd av en av världens stora ställningsleverantörer och en av Sveriges stora knektleverantörer. Arbetet präglades av: Slarviga systemanalyser. Systematisk användning av för låga säkerhetsfaktorer. Bristande respekt för knäckning och annan instabilitet

28 Dimensionering av formställningar (2) Formställningar ska dimensioneras enligt SS-EN som i sin tur hänvisar till eurokod. Laster finns i SS-EN och säkerhetsfaktorer i SS-EN Enligt dessa är färsk betong en variabel last vilket ger säkerhetsfaktorn 1,5. I exemplet räknades med 1,15 vilket inte ens täckte felen i systemanalysen. Båda leverantörerna uppgav att man följde eurokod men gjorde det sedan inte. Skulle kunna vara bedrägeri

29 CE-märkning av byggprodukter

30 Ni vet redan: Att våra regelverk kräver CE-märken på många produkter. Att det finns harmoniserade europeiska produktstandarder. Att det finns olika bekräftelseprocedurer som väljs beroende på konsekvensen av ett fel. Att CE-märkning kontrolleras av anmälda organ. Att vi är med i EU. Vad en byggprodukt är. Att det finns lagstiftning som Trafikverket och andra måste följa

31 Byggprodukt: produkt eller byggsats som tillverkas och släpps ut på marknaden för att varaktigt ingå i byggnadsverk och vars prestanda påverkar byggnadsverkets prestanda i fråga om de grundläggande kraven för byggnadsverk

32 CE Det har vi hört, säg nåt nytt!

33 Det här är nåt nytt! CPR Och det är stort. Vi har ännu inte förstått hur stort

34 CPR Construction Product Regulation Byggproduktförordningen

35 CPR

36 CPD = Byggproduktdirektivet Tidigare hade vi Byggproduktdirektivet (CPD). CE-märkning var frivillig för medlemsländerna. Krav på CE-märkning ställdes därför i våra kontraktshandlingar

37 CPR = Byggproduktförordningen Byggproduktförordningen (CPR). Gäller från den 1 juli CE-märkning är obligatorisk. Förordningen kräver det av tillverkaren. LOU kräver hänvisning till standarder. Så vi har kvar de kraven i våra kontraktshandlingar

38 Påverkar Byggproduktförordningen oss? Brobyggare är vana vid att beställaren bestämmer reglerna. Det är inte så enkelt längre. Det finns lagstiftning som påverkar oss trots att den egentligen gäller för någon annan

39 Så här går det till: Byggproduktförordningen Kräver bedömda och deklarerade egenskaper. CEN / SIS Anmält organ (Notified body) Tillverkare Ger ut standarder som används för bedömningen. Ger tillverkare rätt att CE-märka enligt utpekade standarder. Detta redovisas med Certifikat. Upprättar Prestandadeklaration och sätter på CE-märke

40 Språk? Enligt en föreskrift från Boverket ska prestandadeklarationen, bruksanvisning och säkerhetsinformation vara på Svenska. Certifikaten får vara på andra språk

41 Påverkar Byggproduktförordningen oss? Byggproduktförordningen är en författning som är bindande för tillverkare och importörer av byggprodukter. Byggproduktförordningen gäller för produkter som sätts på marknaden ( säljs ). Våra byggnadsverk byggs av produkter som köps på marknaden. Vi kan bara bygga med grejer som vi kan köpa

42 Påverkar Byggproduktförordningen oss? Byggproduktförordningen är en författning som är bindande för tillverkare och importörer av byggprodukter. Byggproduktförordningen gäller för produkter som sätts på marknaden ( säljs ). Våra byggnadsverk byggs av produkter som köps på marknaden. Vi kan bara bygga med grejer som vi kan köpa. Därmed påverkas vi av regler som gäller för den som tillverkar eller importerar byggprodukter

43 Råttan på repet TRV Beställare VKR, BKR Vi kan bara köpa det entreprenören kan köpa. NCC Birsta Entreprenör Kontrakt, TRVK Bro, AMA Tillverkare av produkt Byggproduktförordningen Entreprenören kan bara köpa det tillverkaren får sälja. Tillverkaren får bara sälja produkter som uppfyller byggproduktförordningen

44 Vad säger den där Byggproduktförordningen då? Byggprodukter ska ha bedömda och deklarerade prestanda. Om det finns en harmoniserad europeisk standard för produkten görs bedömningen enligt den. Om det finns ett europeiskt tekniskt bedömningsdokument EAD görs bedömningen enligt det. EAD hette förut ETAg. Båda fallen ger rätt att CE-märka. CE-märkning av en byggprodukt övervakas alltid av ett anmält organ

45 Krav på europeisk standard Byggproduktförordningen kräver att en tillverkare CEmärker enligt en europeisk standard om det finns en relevant sådan. LOU och LUF kräver att offentliga upphandlare hänvisar till en europeisk standard om det finns en relevant sådan. Det är samma standarder i båda fallen

46 Andra CE-märkningar som påverkar oss Från ska CE-märkning enligt SS-EN tillämpas på stålkonstruktioner. En del av våra konstruktioner är maskiner. Då tillämpas CE-märkning enligt Maskindirektivet

47 Om man fuskar då? I varje land finns en kontrollorganisation kallad marknadskontrollen. Boverket ska sköta marknadskontrollen i Sverige. Boverket har tvångsmedel till sitt förfogande. Boverket kan i värsta fall stoppa försäljning och kräva återkallande. I marknadskontrollen ingår att byta information med andra länders marknadskontroll

48 För en del passar det aldrig. När vi skrev våra egna regler kunde vi göra avsteg. Kravet på CE-märkning kommer nu från EU-lagstiftning. Tro inte att det går att göra avsteg från kravet på CEmärkning. De tekniska detaljerna står i en standard och CEmärkningen övervakas av ett anmält organ någonstans i världen. Tro inte att det går att ha egna idéer om en tillverkares CE-märkta produkt

49 CE Conformité Européenne Europeisk överensstämmelse

50 Ser ut så här! Det finns en strikt grafisk profil. Hur ett riktigt CE-märke ska se ut visas i varje produktstandard. Loggans bokstäver skapas ur två cirklar som möts i mitten

51 Inte bara märket! En CE-märkning av en byggprodukt består av mer än bara märket utan också: Vilken standard som gällde vid bedömningen. Tillverkarens namn och adress. Anmälda organets nummer. Certifikatets nummer. År Deklarerade egenskaper

52 Anmälda organets nummer Tillverkare År Certifikatets nummer Standardens nummer Identifikation och avsedd användning Deklarerade prestanda

53 CPR

54 Räcken

55 Problem med räckeshandlingar Tider Konstruktionsredovisningen ska komma in för kontroll i förväg. Precis som andra brohandlingar. Allt för ofta ser vi inte räckeshandlingarna förrän som relationshandlingar. Här behövs en skärpning från alla håll

56 Vad ska vi ha för räckeshandlingar Prestandadeklaration (Tillverkarförsäkran) som också omfattar tillsatsernas trafiksäkerhet. Beräkningar för tillsatser, övergångar etc. Ritningar - Minst handlingar enligt SS-EN , 5.4 a, b och g där ritningarna minst ska innehålla uppgifter enligt SS-EN , 5.2 a, b och f. Montagebeskrivning. Underhållsinstruktion. Verifiering av Trafikverkskrav som varmförzinkning, stålkvalitet etc

57 Räcken på broar med dimensionerande hastighet högst 50 km/h 1 Vi hade förr undantag från uppfyllande av moderna räckeskrav för kulturbroar och senare för broar med dim. hastighet 50 km/h. TRVK Bro 11 kräver CE-märkning. Det är ett trafiksäkerhetskrav. Det ges inget undantag. Byggproduktförordningen säger att en byggprodukt ska ha bedömda egenskaper. Bedömningen består av CEmärkning. Tillverkaren får inte marknadsföra ett räcke utan det

58 Räcken på broar med dimensionerande hastighet högst 50 km/h, forts. 2 Byggproduktförordningen har undantag för produkter som respekterar byggnadsminnet och används för att renovera byggnadsverk med officiellt skydd. tillverkas på arbetsplatsen för att införlivas i respektive byggnadsverk. Om man vill använda undantagen från CE-märkning i byggproduktförordningen krävs ändå dispens från kravet i TRVK Bro

59 Träbroar Det kommer konstiga frågor om räcken för träbroar. Det finns inga räcken som är speciellt godtagna för träbroar. Det finns H2-räcken Dimensioneringsregler för infästningar i broar. Det gäller att dra gränser!

60 Infästningar i träbroar Exempel på gränser. Den blå gränsen skiljer räcket från den konstruktion som bär upp räcket. Den röda gränsen skiljer två företags leveranser

61 CPR
