1 Stjärnbäddens Bruksanvisning, version 1, 2015 Layout & Produktion QUID, Kristianstad - Art nr: VE05342

2 Monteringsanvisningar och Garanti

3 Skandinavisk sovkomfort när den är som bäst Mer än tredjedel av livet tillbringar du i sängen. Du sover, du kanske äter söndagsfrukost, du blir uppvaktad på din födelsedag, du läser sagor kort sagt sängen är en viktigt del av ditt liv. Vi som utvecklar Stjärnbädden sängar har tagit fasta på detta. Med omtanke för dig har vi ansträngt oss för att göra en tredjedel av ditt liv lite enklare, bekvämare och mer lustfullt. Så gläd dig över tidlös svensk design, upplev de praktiska och genomtänkta funktionerna och njut av ljuvligt avslappnande sömn. 2

4 Innehåll Garanti 4 Ta hand om din säng 5 Monteringsanvisningar Resårsängar 6 Kontinentalsängar med förvaring 8 Kontinentalsängar 10 SAFIR & SMARAGD ställbar säng 12 DIAMANT ställbar säng 14 Handkontroll ställbara sängar SAFIR 16 SMARAGD 16 DIAMANT 18 Felsökningsschema för ställbara sängar 20 Viktigt om motorer 22 Kvalitet & miljö 23

5 Garanti på ram och resår Stjärnbädden lämnar 15 års garanti på ram- och resårbrott orsakade av material- eller tillverkningsfel. Motorgaranti För motorerna på Stjärnbädden ställbara sängar gäller 5 års garanti. Tänk på: Gör dina garantianspråk till inköpsstället. Garantin gäller inte om sängen utsatts för onormala påfrestningar. Stjärnbädden har rätt att avgöra om det är aktuellt med utbyte eller reparation och om ram-/resårbrott orsakats av material- eller tillverkningsfel. Produkt som utgått ur sortimentet ersätts med likvärdig produkt. Du måste kunna visa upp inköpskvitto för att garantin ska gälla. Returnera inte din säng utan att ha kommit överens om det med ditt inköpsställe. Vid retur bekostar kunden transport till inköpsstället. Stjärnbädden kan kräva ersättning för sina kostnader i samband med ogiltig reklamation. Denna garanti ger inte köparen någon rätt mot Stjärnbädden och Stjärnbädden lämnar ingen ersättning utöver vad som ovan sagts om reparation eller utbyte. Dock inskränker denna garanti inte dina rättigheter enligt gällande konsumentköplagstiftning. 4

6 Ta hand om din säng För att du ska bli riktigt nöjd med din nya Stjärnbädden säng så är det viktigt att du följer några enkla råd. Sängen ska forma sig efter dig inte tvärtom Efter en tids användning formar sängen sig efter din kropp. Stoppningsmaterialet blir något mjukare och sängen kan visa tecken till kroppsavtryck. Detta är ett tecken på att madrassen formar sig efter just din kropp och är helt naturligt. Sängens bärighet, hållfasthet eller funktion påverkas inte av den individuella anpassningen. Skötselråd För att förlänga sängens livslängd ska resår- och bäddmadrasser vändas regelbundet, både längs- och breddvis minst en gång i halvåret. Madrasserna ska vändas upp och ned samt ska du också vrida madrassen så att huvud- och fotändan byter plats. Även underbäddar till kontinentalsängar och resårsängar mår bra av att bli vända någon gång per år så att stoppningsmaterialet får avlastning (vrid sängen så att huvud- och fotändan byter plats). På alla sängar som har lösa kassetter kan man behöva rätta till hur den ligger i sina fodral regelbundet då de kan röra sig något under användning. För att undvika missljud och förlänga sängens livslängd skall sängben efterdras efter två månader och därefter regelbundet årligen. Detsamma gäller infästningarna mellan ställbara sängars komfortdel och underrede. Har du hårda golv ska benen förses med filttassar. Alla rörliga leder på de ställbara sängarna ska smörjas regelbundet för att minimera missljud. De ställbara sängarna har många rörliga delar och det är normalt att det kan förekomma ljud när sängen regleras. 5

7 Montering resårsäng När du nu fått hem din nya resårsäng så monterar du enkelt ihop den genom att följa instruktionen. Har du andra frågor angående din nya säng så kontakta butiken där du gjort ditt inköp. 6

8 1 Lägg sängen upp och ned. Montera benen på sängen enligt anvisningen som följer med benen. 2 Vänd tillbaka sängen och placera den på golvet. Därefter lägger du på bäddmadrassen och din säng är klar att användas. 3 Har du två sängar så ställer du dom jämte varandra och till sist lägger du på bäddmadrassen/bäddmadrasserna. Din säng är klar att användas. 7

9 Montering kontinentalsäng med förvaring När du fått hem din nya kontinentalsäng med förvaring monterar du enkelt ihop den genom att följa instruktionenerna. Ställer du sängen på en matta kan du behöva lägga ett hårt underlag under sängen för att lådorna skall kunna rulla som de ska. Montering lådor 1 Fäst 4 hjul på lådans undersida. Varje hjul fästs med 2 träskruv. 2 Förbered lådans två kortsidor för montering genom att fästa 2 träplugg och 1 Quick-fix hane i mitten på respektive sida. 3 Fäst ihop lådsidorna med de 4 medföljande Quick-fix muttrarna samtidigt som lådans botten är placerad i spåret på lådsidornas insida. 4 Fäst slutligen den tygklädda lådfronten med 2 maskinskruv. Upprepa steg 1-4 för nästa låda. 8

10 Montering underdel 1 Vänd ramen för underredet upp och ned och placera ut de tre bendelarna enligt ritning. Se till att lådstoppen på varje bendel är vända åt samma håll. 2 Fäst varje bendel med skruv och mutter varje bendel fästs med två skruvar. 3 Vänd nu tillbaka underredet och ställ det på plats placera därefter de två förvaringslådorna under sängen. Har du valt en dubbelsäng upprepar du monteringen av det andra underredet. 4 Följ nu instruktionen för montering av kontinentalsäng på sidan 10 från punkt 3. 9

11 Montering kontinentalsäng När du fått hem din nya kontinentalsäng monterar du den enkelt enligt nedanstående instruktioner. Var noga när du lägger i kassetterna i sängklädseln så att de ligger jämnt och fint och för att få det bästa utseendet på sängen. Har du andra frågor angående din nya säng, kontakta butiken där du gjort ditt inköp. 1 Lägg underbäddarna upp och ned. Montera benen på sängen enligt anvisningen som följer med benen. 2 Vänd nu tillbaka underredet och ställ det på plats. Placera underbäddarna bredvid varandra. 3 Vik ut sängklädseln och placera den på underbäddarna. Öppna blixtlåset helt och låt locket vara öppet. Har du fått en färdigklädd hel kassett så gå vidare till punkt 7. 4 Placera den första kassetten i den ena ytterkanten. OBS! Var noga med att hörnen ligger rätt i klädseln. 10

12 5 Lägg den andra kassetten lite omlott med den första. 6 Tryck ner kassett nummer två så att båda ligger jämnt i sängklädseln. Lägg på locket och stäng blixtlåset försiktigt. 7 Lägg därefter på bäddmadrassen och du har en komplett kontinentalsäng. 11

13 Montering SAFIR och SMARAGD ställbar säng När du fått hem din nya ställbara säng monterar du enkelt ihop den genom att följa instruktionen. Har du andra frågor angående din säng så kontakta butiken där du gjort ditt inköp. 12

14 1 Lägg sängen upp och ned och ta bort alla transportsäkringar. 2 Montera därefter benen enligt de anvisningar som följer benen. 4 Vänd tillbaka sängen och placera den på sin plats. Lägg på bäddmadrassen, anslut kontakten till vägguttaget och din ställbara säng är klar att användas. 13

15 Montering DIAMANT ställbar säng När du fått hem din nya ställbara säng monterar du enkelt ihop den genom att följa instruktionen. Har du andra frågor angående din säng så kontakta butiken där du gjort ditt inköp Lägg sängen upp och ned. Placera därefter underredet på sängen och ta bort alla transportsäkringar. OBS! Fjäderstålet som håller ihop lamellerna i sängen skall ej tas bort.

16 2 Skruva fast underredet i sängen med 4 skruvar. Fäst därefter hävarmarna med de 8 medföljande skruvarna. 3 Lägg på påhängsramen och skruva fast den i underredet. Använd de 4 medföljande långa skruvarna och fjädrarna. 4 Lägg den runda monteringsplattan som medföljer sängen mellan varje ben och infästningen i underredet och skruva fast de fyra benen du valt. 5 Vänd tillbaka sängen, lägg på bäddmadrassen och anslut kontakten till vägguttaget. Din säng är klar att användas. 15

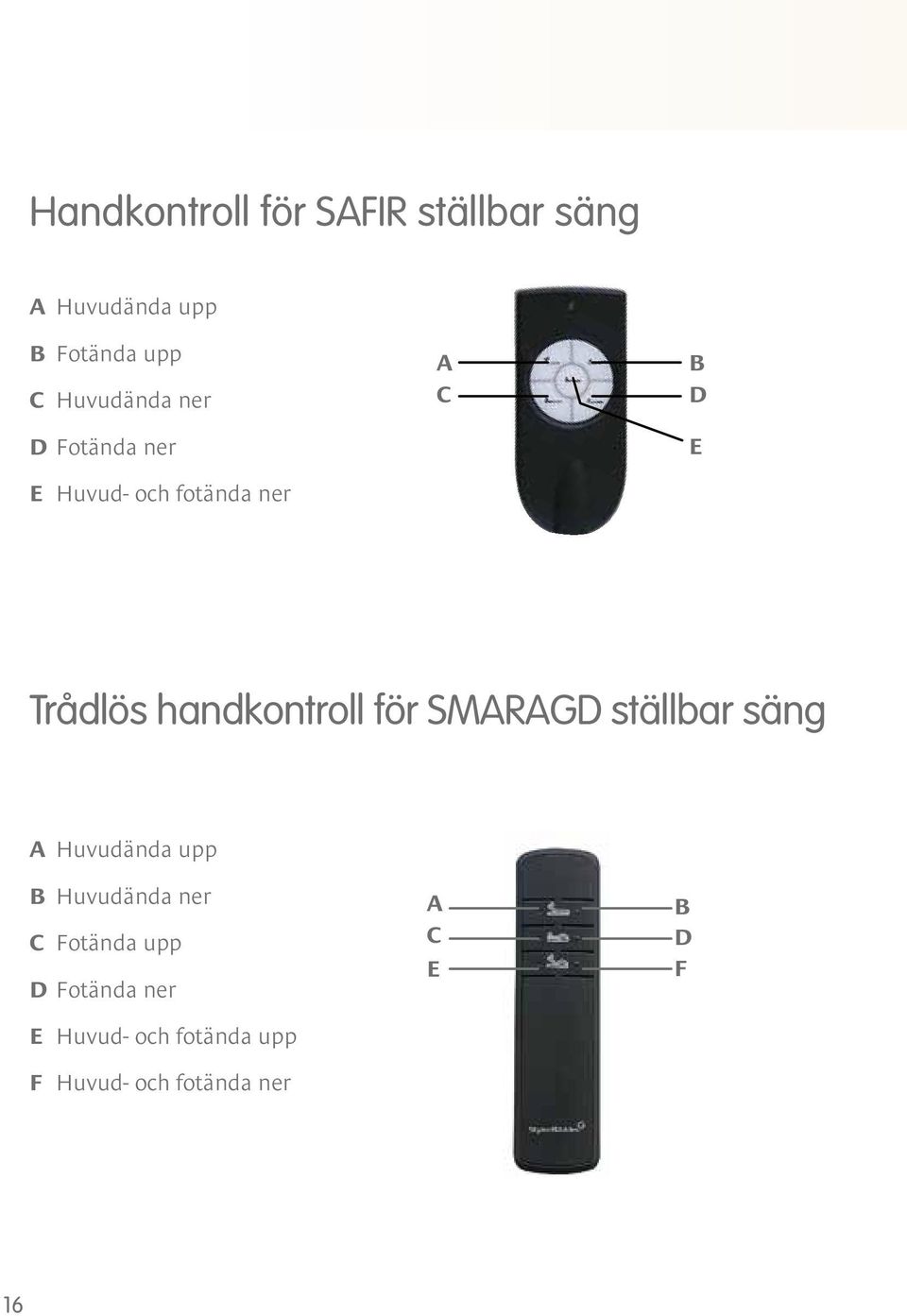

17 Handkontroll för SAFIR ställbar säng A Huvudända upp B Fotända upp C Huvudända ner D Fotända ner E Huvud- och fotända ner A C B D E Trådlös handkontroll för SMARAGD ställbar säng A Huvudända upp B Huvudända ner C Fotända upp D Fotända ner E Huvud- och fotända upp F Huvud- och fotända ner A C E B D F 16

18 Synkronisering av handkontroll och motor Smaragd ställbar säng För att kunna använda den trådlösa handkontrollen måste den först synkroniseras med motorn. Det gör du på följande sätt när sängen är inkopplad: 1. Gör två korta knapptryckningar på motorknappen se nedan. Den gröna LED-lampan tänds på motorn som då är i programmeringsläge i ca 10 sekunder. 2. Håll därefter in knapp A och B på handkontrollen samtidigt till dess att LED-lampan på motorn slocknar. Handkontrollen och motorn är nu synkroniserade. Batteribyte i handkontrollen Om handkontrollen slutar fungera kan det bero på att batterierna är förbrukade. Byt batterierna (2 st AAA-batterier) genom att öppna batteriluckan på handkontrollens baksida. Var noga att du sätter + och - polerna rätt. Därefter sätter du på baksidan igen och handkontrollen är klar att använda. Nödsänkning Skulle sängen vara i upphöjt läge när motorn blir strömlös kan den ändå sänkas till plant läge. Du gör detta genom att trycka på motorknappen tills sängen är plan. För att nödsänkning skall fungera måste du försäkra dig om att batteriet (9V-batteri) är inkopplat på motorn. Det finns plats för ett reservbatteri bredvid det inkopplade batteriet. Nödsänkningen är endast avsedd att köra ner sängen och skall endas användas i nödsituationer. 17

19 Trådlös handkontroll för DIAMANT ställbar säng A Huvudända upp B Huvudända ner C Fotända upp D Fotända ner E Huvud- och fotända upp F Huvud- och fotända ner G Programmering av minnesläge H Minneslägens knapp I Av/på-knapp för lampa A C E G I B D F H Programmering av minnesfunktion För att programmera dina favoritlägen gör du på följande sätt: 1 Kör sängen till den position som du vill spara. 2 Tryck på G-knappen tre gånger och håll därefter in minneslägesknappen H inne i ca 3 sekunder. Ditt favoritläge är nu sparat. Du kan ha ett favoritläge sparat. Vill du ändra inställningen på det valda favoritläget så sparar du bara över det befintliga favoritläget enligt instruktionen ovan. Användning av minnesfunktionen För att köra sängen till ett sparat favoritläge, håll inne H-knappen till dess att sängen stannar. Belysning Med I-knappen kan du tända lamporna som sitter på båda sidorna av motorn under sängen. Batteribyte i handkontrollen Om handkontrollen slutar fungera kan det bero på att batterierna är förbrukade. Byt batterierna (2 st AAA-batterier) genom att öppna batteriluckan på handkontrollens baksida. Var noga att du sätter + och - polerna rätt. Därefter sätter du på baksidan igen och handkontrollen är klar att använda. 18

20 Synkronisering av handkontroll och motor För att kunna använda den trådlösa handkontrollen måste den först synkroniseras med motorn. Det gör du på följande sätt när sängen är inkopplad: 1 Gör två korta knapptryckningar på motorknappen se nedan. LED-lampan tänds på motorn som då är i programmeringsläge i ca 10 sekunder. 2 Håll därefter in knapp A och B på handkontrollen samtidigt till dess att LED-lampan på motorn slocknar. Handkontrollen och motorn är nu synkroniserade. Motorknapp Nödsänkning Skulle sängen vara i upphöjt läge när motorn blir strömlös kan den ändå sänkas till plant läge. Du gör detta genom att manövrera sängen på vanligt vis via handkontrollen. För att nödsänkningen ska fungera måste du försäkra dig om att batterierna (2 st 9V-batterier) som sitter på motorns sida är laddade och inkopplade. Nödsänkningen är endast avsedd att köra ner sängen och skall endas användas i nödsituationer. 19

21 Felsökningsschema Felsökningsschema Fel Motorn går ej (Handkontroll med sladd). Kolla Sitter nätkabeln i ordentligt i sängen och väggen? Finns det spänning i vägguttaget? Kolla att inga sladdar är skadade. Sitter sladden till handkontrollen fast i motorn? Fungerar handkontrollen? Motorn går ej (Trådlös handkontroll). Huvud- eller fotända går ej. Se ovanstående instruktion. (Handkontroll med sladd). Finns det batterier i handkontrollen? Kolla så att handkontrollen är synkroniserad med motorn. Kontrollera att alla transportsäkringar är borttagna. Kontrollera att det inte finns något föremål i kläm. Inga synliga fel eller problem upptäcks. Jag har två sängar och båda sängarna går på samma fjärrkontroll (trådlös handkontroll). Kontrollera att båda motorerna inte är synkroniserade på samma handkontroll. Det klickar då och då i motorn. Min säng avger missljud när jag kör den. Lokalisera var missljudet kommer från. 20

22 Ställbara sängar Åtgärd Kommentar Sätt fast nätkabeln ordentligt. Anslut en lampa eller dylikt för att kontrollera att det finns spänning i vägguttaget. Finns det några skadade sladdar? Kontakta din återförsäljare för åtgärd. Sätt i handkontrollssladden ordentligt i motorn. Byt handkontroll med annan säng för att fastställa att handkontrollen inte är trasig. Sladden kan lossna av misstag vid exempelvis dammsugning. Denna kontroll går bara att göra om du har två sängar. Sätt i nya batterier i handkontrollen. Se instruktion på sidorna 17 och 19 i denna manual. Klipp bort de transportsäkringar som finns. Ta bort föremålet mellan ramen och den rörliga delen. Prova att starta huvud- och fotändan med dubbelkommandoknappen. Kör upp och ner ett antal gånger. Prova därefter att köra huvud- respektive fotända var för sig. För att synkronisera respektive handkontroll med rätt motor, se instruktion på sidorna 17 och 19, i denna manual. Nya motorer som varit lagerhållna kan kärva. Efter att ha kört motorn så att sängen går upp och ner flera gånger skall den fungera normalt. Detta är fullt normalt. Smörj leden med symaskinsolja eller motsvarande. Motorn har en strömfrikoppling som är total, men den behöver ladda upp sig några gånger per dygn. 21

23 22 Vi ktigt om motorer Motorerna får inte demonteras medan sängen används. Rygg- och bendel måste ligga fullt nersänkta innan motorn lossas. Detta är för er säkerhet och för att förhindra risken för klämskador och andra tillbud. Kontrollera att motorn är riktigt ansluten innan sängen tas i bruk. Vid eventuella ingrepp i sängen skall alltid motorn vara avlastad och nätspänningen frånskild. Motorn får endast anslutas till den på motoretiketten angivna nätspänningen 220 V. Det sitter batterier på motorns utsida för nödsänkning vid exempelvis strömavbrott. Dessa batterier bör bytas en gång per år eller efter användning vid strömavbrott. Batterierna klarar normalt ca 4 sänkningar om de är fulladdade. Vid byte skall batterier av typen 9V användas. Utvändig rengörning av motorn kan göras med milda rengöringsmedel med ph-värde mellan 6 8. Denna säng har eldrivna rörliga delar. Klämrisk kan finnas i sängens öppningar och länksystem. Lek eller ovarsam användning kan innebära skaderisk. Fjärrkontroll med eller utan sladd rekommenderas därför att förvaras oåtkomligt för barn.

24 Om kvalitet och miljö För oss som tillverkare är både kvalitet och miljö viktigt. Därför jobbar vi som företag med certifierade kvalitets- och miljösystem för att systematiskt utveckla vårt företag och våra produkter. Våra tyger är testade och godkända enligt Öko-Tex Standard 100, vilket innebär att de kan märkas med Trygg Textil. Våra sängar är tillverkade i Sverige vilket ger kortare transporter och därmed minskar påverkan på miljön. När sängen sedan slutligen är uttjänt är den återvinningsbar på din lokala miljöstation och blir antingen nytt material eller ny energi (se lokala regler och föreskrifter). ISO 9001 ISO KVALITETS & MILJÖ CERTIFIERAD ISO ISO/IEC Stjärnbädden är kvalitetssäkrat enligt ISO 9001, en certifiering av hela företagets kvalitetsarbete. ISO Hela tillverkningskedjan har varit föremål för granskning, dokumentation och förbättringar. Den omfattande processen har resulterat i en internationell miljöcertifiering enligt ISO Öko-Tex Våra tyger är testade och godkända enligt Öko-Tex Standard 100, vilket innebär att de kan märkas med Trygg Textil. 23
