1 Detaljplan för del av Druvefors, Nejlikan 3 m.fl.

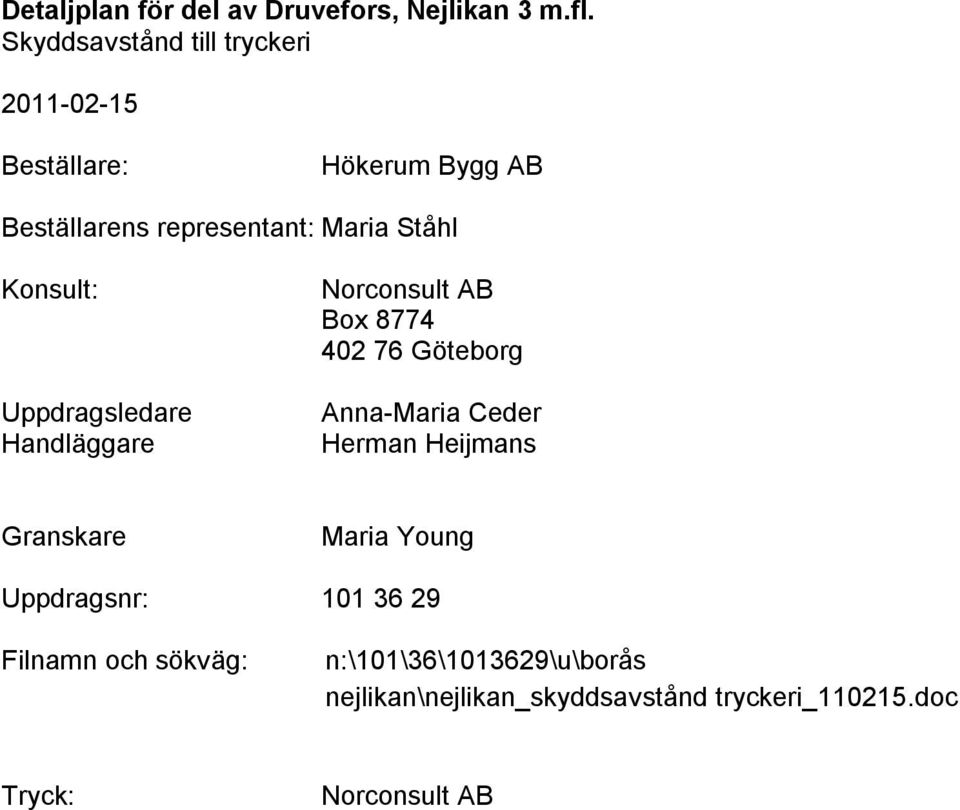

2 Beställare: Hökerum Bygg AB Beställarens representant: Maria Ståhl Konsult: Uppdragsledare Handläggare Norconsult AB Box Göteborg Anna-Maria Ceder Herman Heijmans Granskare Maria Young Uppdragsnr: Filnamn och sökväg: n:\101\36\ \u\borås nejlikan\nejlikan_skyddsavstånd Tryck: Norconsult AB

3 3 (12) Innehåll Innehåll Inledning Regelverk Aktuella förhållanden Aktuell verksamhet Halter av lösningsmedel i omgivningen Utformning av bebyggelsen Referenser... 11

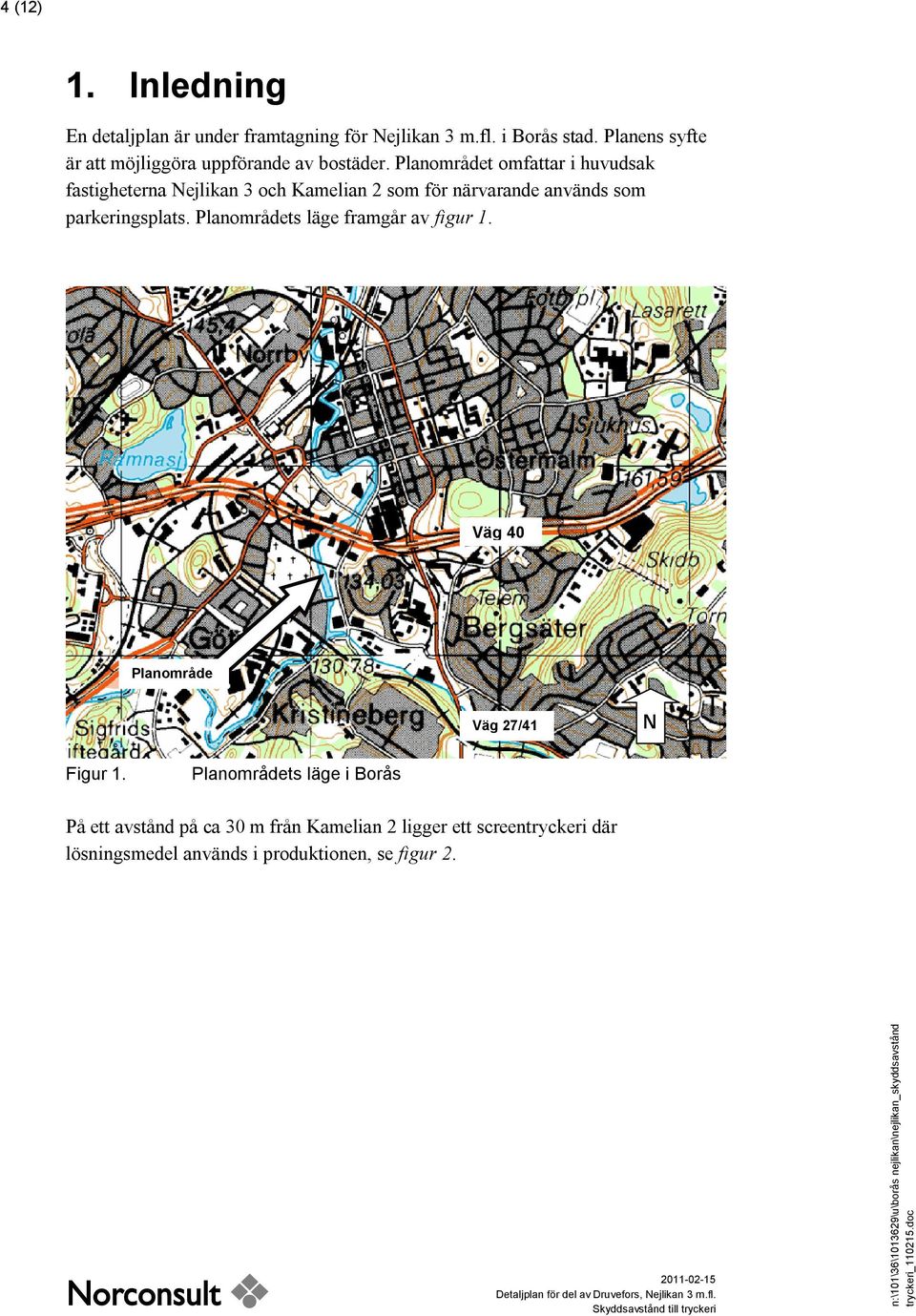

4 4 (12) 1. Inledning En detaljplan är under framtagning för Nejlikan 3 m.fl. i Borås stad. Planens syfte är att möjliggöra uppförande av bostäder. Planområdet omfattar i huvudsak fastigheterna Nejlikan 3 och Kamelian 2 som för närvarande används som parkeringsplats. Planområdets läge framgår av figur 1. Väg 40 Planområde Väg 27/41 N Figur 1. Planområdets läge i Borås På ett avstånd på ca 30 m från Kamelian 2 ligger ett screentryckeri där lösningsmedel används i produktionen, se figur 2.

5 5 (12) Textilmuseet Screentryckeri Kamelian 2 Figur 2. Kamelian 2:s placering i förhållande till screentryckeriet. Kortaste avstånd mellan området och tryckeriet är ca 30 m Mellan denna typ av verksamhet och bostadsbebyggelse rekommenderas ett skyddsavstånd på 200 m i Boverkets rapport Bättre plats för arbete (Boverket 1995). Skyddsavstånden i rapporten är satta schablonmässiga och skall säkerställa en god boendemiljö kring alla screentryckerier, oberoende av storlek på verksamheten, verkliga utsläpp eller lokala förhållanden. Syftet med föreliggande PM är att undersöka om det är möjligt att bygga bostäder på fastigheten Kamelian 2 som uppfyller de krav på den yttre miljön som avses i Boverkets rapport. Hänsyn skall tas till de förväntade utsläppsmängder från det aktuella tryckeriet jämfört med det som förutsätts i Boverkets rapport och de byggnadstekniska åtgärder som kan genomföras i bebyggelsen. Även fastigheten Nejlikan 3 planeras att bebyggas men ligger på ett större avstånd från tryckeriet. Avståndet är ca 90 m som minst, vilket är jämförbart med avståndet till den nya bebyggelsen väster om Kamelian 2.

6 6 (12) 2. Regelverk I Bättre plats för arbete från 1995 presenteras råd om riktvärden för avstånd mellan bostäder och arbetsplatser. Riktvärden är enligt rapporten närmast att betrakta som försiktighetsmått och ett uttryck för god planering. Frågan om lokal anpassning av skyddsavstånden i olika planeringssituationer intar en central plats i de allmänna råden. Tillämpning av riktvärden förutsätter därför att man noggrant studerar de förutsättningar som råder i det enskilda fallet. Skyddsavståndet till screentryckeri med lösningsmedelsanvänding rekommenderas vara 200 m. Avståndet används oftast för verksamheter med utsläpp upp till 10 ton lösningsmedel per år. Detta är samma gräns som används för andra verksamheter med utsläpp av lösningsmedel (Miljösamverkan 2009). För verksamheter med större utsläppsmängder rekommenderas vanligtvis ett större skyddsavstånd, som exempelvis rekommenderas 400 m för måleri- och lackeringsverksamhet med utsläpp av ton lösningsmedel per år.

7 7 (12) 3. Situationen kring tryckeriet 3.1 Aktuell verksamhet Kortaste avstånd mellan Kamelian 2 och tryckeriet är ca 30 m. Avståndet till närmaste utsläppspunkt (ventilationskanaler på taket på tryckeriet) är ca 40 m. Uppgifter om förbrukning av lösningsmedel under 2009 samt planerad utfasning av vissa ämnen har tillhandahållits av företaget. Av uppgifterna framgår att utsläppen till luft under 2009 beräknas till 1,5 ton/år medan förbrukningen framöver förväntas ligga kring 0,7 ton per år, beroende på att en del av produktionen har flyttats bort. Skyddsavståndet på 200 m är satt för verksamheter med ett utsläpp på upp till 10 ton. Företaget släpper ut ca 7 % av lösningsmedelsmängden som släpps ut av de största företag som skyddsavståndet är dimensionerat för. 3.2 Halter av lösningsmedel i omgivningen Skyddsavståndet på 200 m för verksamheter med lösningsmedelsutsläpp på upp till 10 ton per år är ett riktvärdet, satt för att skapa en god livsmiljö för boende. Detta bör innebära att det avståndet är tillräckligt för att halterna av lösningsmedel som kan uppstå kring ett tryckeri med utsläpp på 10 ton per år skall vara acceptabla vid bostäderna. De utsläppta mängderna vid det aktuella tryckeriet kommer att vara ca 0,7 ton per år eller ca 7 % av 10 ton per år. För att kunna bedöma vilka halter denna verksamhet kan ge upphov till i omgivningen, jämfört med en verksamhet med ett utsläpp på 10 ton per år har en enkel spridningsberäkning med programmet SCREEN 3 (EPA 2003) genomförts. Omgivningshalterna jämförs vid en årsutsläpp på 10 ton och 0,7 ton årligen. I figur 2 visas vilka halter som högst kan uppstå kring verksamheten om årsutsläppet antas släppas ut jämt fördelat över alla arbetsdagar under året. De redovisade halterna förekommer endast i riktningen dit vinden för dem: vid vind från väst så förekommer dessa halter öster om tryckeriet, vid sydliga vindar förekommer halterna norr om tryckeriet osv. Halterna har beräknats för de mest ogynnsamma väderförhållandena där de högsta halterna förväntas förekomma.

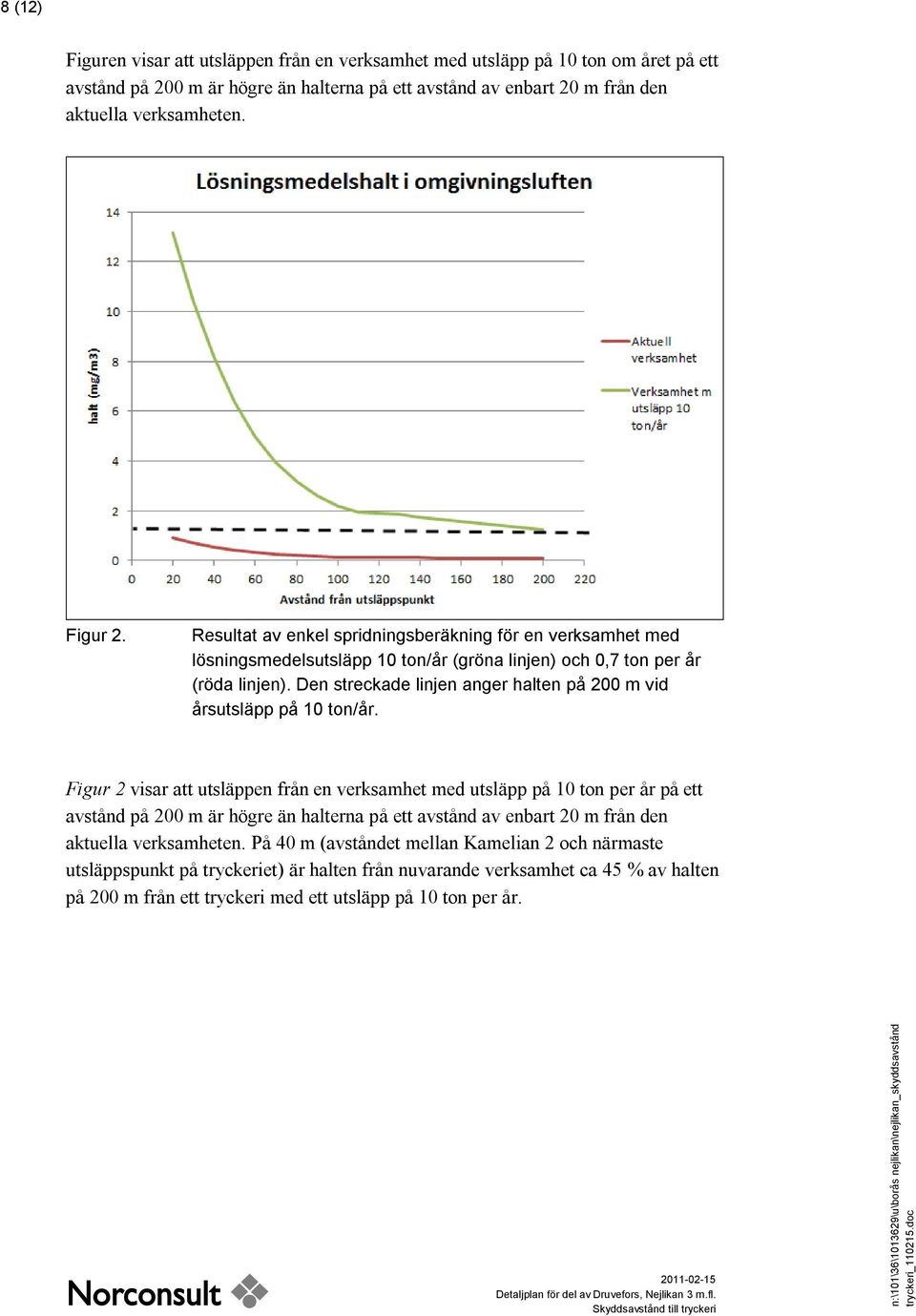

8 8 (12) Figuren visar att utsläppen från en verksamhet med utsläpp på 10 ton om året på ett avstånd på 200 m är högre än halterna på ett avstånd av enbart 20 m från den aktuella verksamheten. Figur 2. Resultat av enkel spridningsberäkning för en verksamhet med lösningsmedelsutsläpp 10 ton/år (gröna linjen) och 0,7 ton per år (röda linjen). Den streckade linjen anger halten på 200 m vid årsutsläpp på 10 ton/år. Figur 2 visar att utsläppen från en verksamhet med utsläpp på 10 ton per år på ett avstånd på 200 m är högre än halterna på ett avstånd av enbart 20 m från den aktuella verksamheten. På 40 m (avståndet mellan Kamelian 2 och närmaste utsläppspunkt på tryckeriet) är halten från nuvarande verksamhet ca 45 % av halten på 200 m från ett tryckeri med ett utsläpp på 10 ton per år.

9 9 (12) 4. Slutsatser och rekommendationer I förra kapitlet visas att halterna av lösningsmedel i luften vid den planerade bebyggelsen på Kamelian 2 ligger under de nivåer som accepteras kring screentryckerier med ett utsläpp av 10 ton lösningsmedel per år och att Boverkets rekommendationer avseende skyddsavstånd därför inte bör utgöra ett hinder för bebyggelsen. För att skapa ytterligare skydd mot olägenheter rekommenderas att utformningen av bebyggelsen anpassas så att eventuella luktstörningar inte drabbar de boende. Detta görs genom en byggnadsstruktur med sluten fasad mot norr och öster, se figur3, som leder till att halterna av lösningsmedel kommer att vara mycket låga även vid ett utsläpp från tryckeriet. Ventilationsluften skall hämtas från den sidan av bebyggelsen som är skyddad mot eventuella utsläpp från tryckeriet. Inga uteplatser eller balkonger anordnas på sidorna med en sluten fasad. Textilmuseet Screentryckeri Kamelian 2 ny bebyggelse Sluten fasad Figur 3. Illustration av rekommendationer för bebyggelsen i kvarteret Kamelian 2.

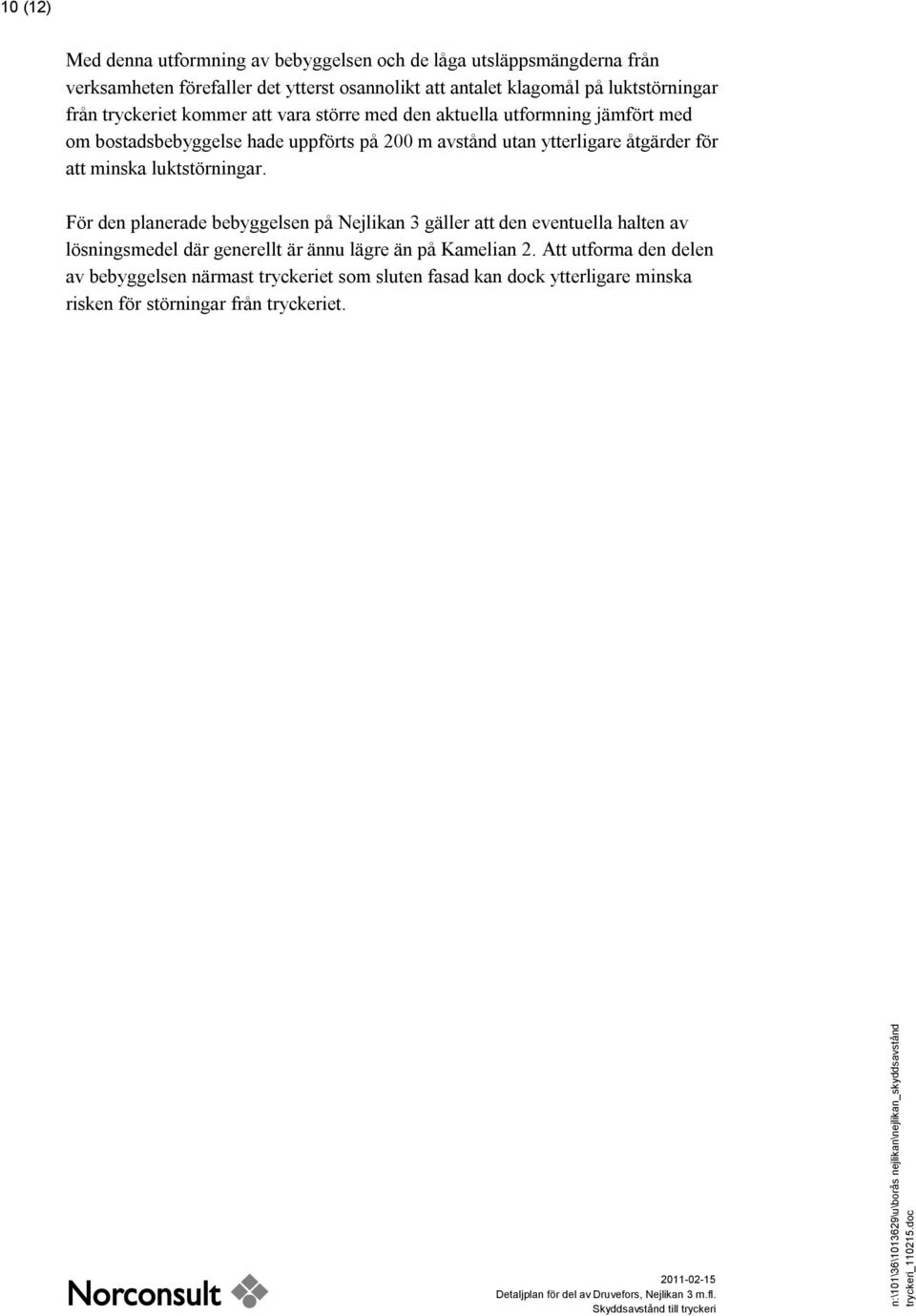

10 10 (12) Med denna utformning av bebyggelsen och de låga utsläppsmängderna från verksamheten förefaller det ytterst osannolikt att antalet klagomål på luktstörningar från tryckeriet kommer att vara större med den aktuella utformning jämfört med om bostadsbebyggelse hade uppförts på 200 m avstånd utan ytterligare åtgärder för att minska luktstörningar. För den planerade bebyggelsen på Nejlikan 3 gäller att den eventuella halten av lösningsmedel där generellt är ännu lägre än på Kamelian 2. Att utforma den delen av bebyggelsen närmast tryckeriet som sluten fasad kan dock ytterligare minska risken för störningar från tryckeriet.

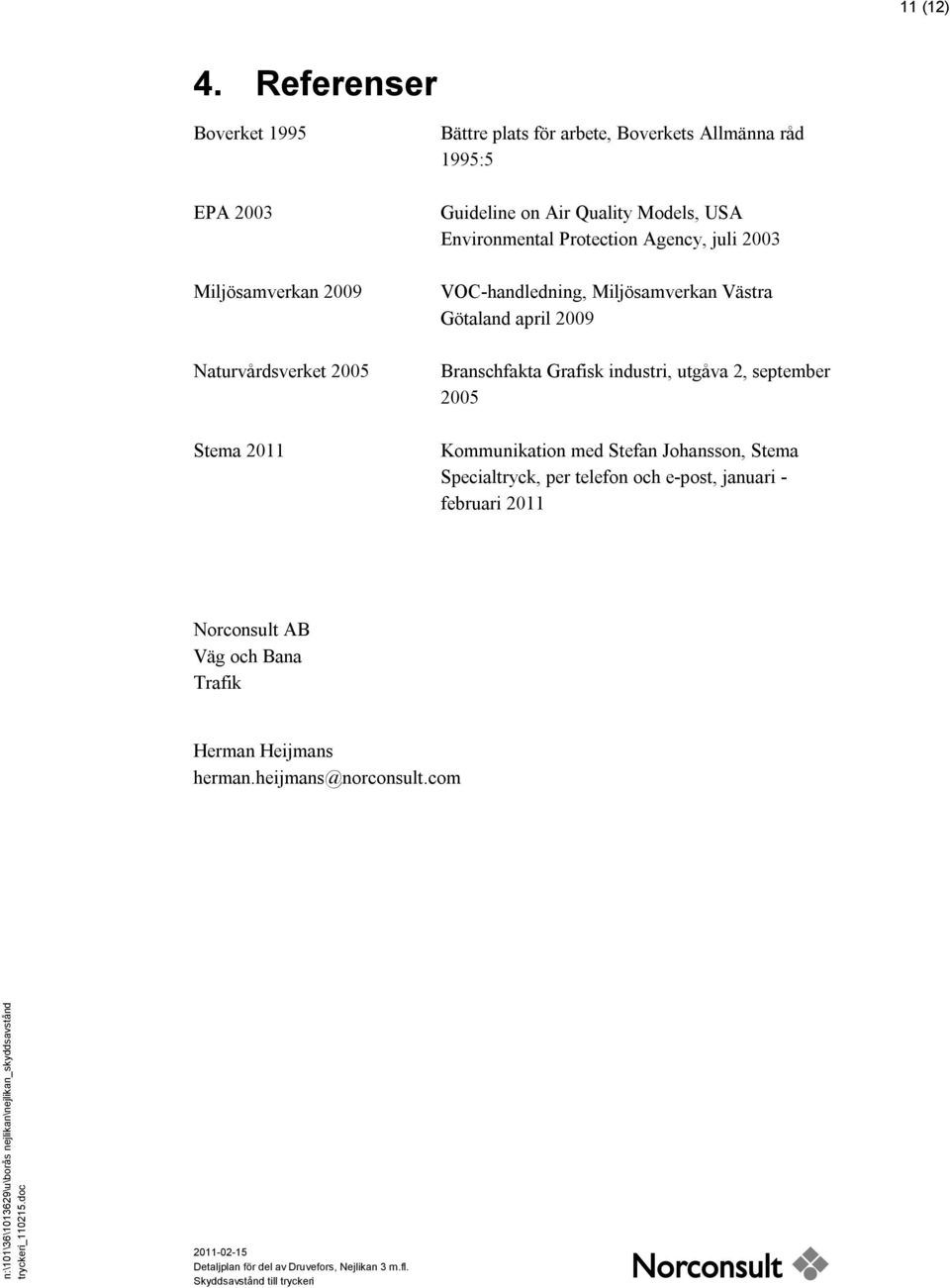

11 11 (12) 4. Referenser Boverket 1995 EPA 2003 Miljösamverkan 2009 Naturvårdsverket 2005 Stema 2011 Bättre plats för arbete, Boverkets Allmänna råd 1995:5 Guideline on Air Quality Models, USA Environmental Protection Agency, juli 2003 VOC-handledning, Miljösamverkan Västra Götaland april 2009 Branschfakta Grafisk industri, utgåva 2, september 2005 Kommunikation med Stefan Johansson, Stema Specialtryck, per telefon och e-post, januari - februari 2011 Norconsult AB Väg och Bana Trafik Herman Heijmans herman.heijmans@norconsult.com
