1 1(19) Övertorneå Kommun Totalentreprenad enligt ABT 06 Centralskolan Övertorneå Tillgänglighetsanpassning- Mellanstadiet 06.1 ADMINISTRATIVA FÖRESKRIFTER Jan Nilsson N&S Projektledning AB 06.1 Tillgänglighetsanpassning Centralskolan AF_TE

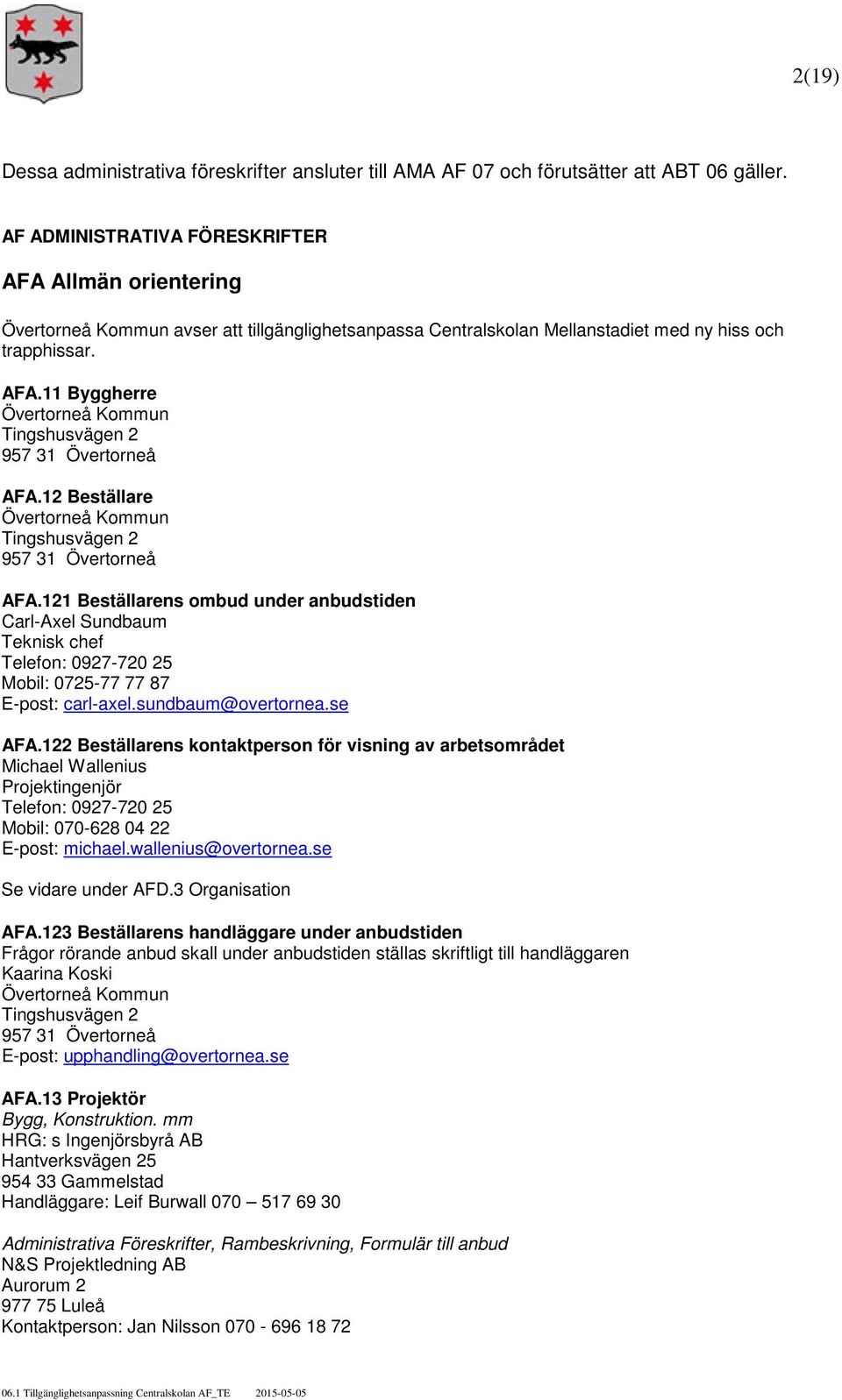

2 2(19) Dessa administrativa föreskrifter ansluter till AMA AF 07 och förutsätter att ABT 06 gäller. AF ADMINISTRATIVA FÖRESKRIFTER AFA Allmän orientering Övertorneå Kommun avser att tillgänglighetsanpassa Centralskolan Mellanstadiet med ny hiss och trapphissar. AFA.11 Byggherre Övertorneå Kommun Tingshusvägen Övertorneå AFA.12 Beställare Övertorneå Kommun Tingshusvägen Övertorneå AFA.121 Beställarens ombud under anbudstiden Carl-Axel Sundbaum Teknisk chef Telefon: Mobil: E-post: carl-axel.sundbaum@overtornea.se AFA.122 Beställarens kontaktperson för visning av arbetsområdet Michael Wallenius Projektingenjör Telefon: Mobil: E-post: michael.wallenius@overtornea.se Se vidare under AFD.3 Organisation AFA.123 Beställarens handläggare under anbudstiden Frågor rörande anbud skall under anbudstiden ställas skriftligt till handläggaren Kaarina Koski Övertorneå Kommun Tingshusvägen Övertorneå E-post: upphandling@overtornea.se AFA.13 Projektör Bygg, Konstruktion. mm HRG: s Ingenjörsbyrå AB Hantverksvägen Gammelstad Handläggare: Leif Burwall Administrativa Föreskrifter, Rambeskrivning, Formulär till anbud N&S Projektledning AB Aurorum Luleå Kontaktperson: Jan Nilsson Tillgänglighetsanpassning Centralskolan AF_TE

3 3(19) AFA.151 Nätägare VA Övertorneå Kommun AFA.155 Nätägare El Övertorneå Energi AB AFA.21 Översiktlig information om objektet Objektet avser att tillgänglighetsanpassa Centralskolans mellanstadium med nybyggnation av utvändigt hisschakt med tillhörande arbeten samt två stycken trapphissar invändigt. Detaljerade uppgifter redovisas i förfrågningsunderlaget i övrigt. AFA.22 Objektets läge Objektet är beläget på Tingshusvägen 3 Övertorneå. AFA.3 Förkortningar AF Administrativa Föreskrifter KFU Kompletterande förfrågningsunderlag under anbudstiden. PM Ändringar av bygghandlingar under entreprenadtiden. AFA.4 Begreppsförklaringar För denna upphandling tillämpas utöver ovan förtecknade begreppsförklaring/förkortningar de definitioner som anges i LOU Tillgänglighetsanpassning Centralskolan AF_TE

4 4(19) AFB UPPHANDLINGSFÖRESKRIFTER Upphandling genomförs enligt LOU (2007:1091). AFB.11 Upphandlingsförfarande Upphandlingen sker som förenklad upphandling enligt lagen om offentlig upphandling (LOU). AFB.12 Entreprenadform Totalentreprenad enligt ABT 06. AFB.13 Ersättningsform Fast pris utan indexreglering. AFB.15 Förutsättningar för upphandlingen. Entreprenaden kommer att genomföras under förutsättning att erforderliga tillstånd och beslut kan tas samt att tillstånd och medel beviljas. Kommunen äger rätt att avbryta upphandlingen om det uppkommer situation där inget anbud motsvarar ställda krav eller om anbud överstiger budgetramar, då kommer samtliga anbud att förkastas och upphandlingen att avbrytas. Samtliga anbudsgivare kommer att meddelas detta och orsakerna varför. Kommunen svarar inte för skada eller förlust som anbudsgivare ådrar sig vid eventuellt avbrytande av upphandlingen. Anbudsgivare kan inte påräkna att deras kostnader för framtagande av anbud ersätts av upphandlande myndighet. AFB.2 Förfrågningsunderlag AFB.21 Tillhandahållande av förfrågningsunderlag Anbudssökande skall på eget initiativ hämta hem materialet. Samtliga handlingar kommer att vara tillgängliga elektroniskt via samt hos Mercell. AFB.22 Förteckning över förfrågningsunderlaget 01 Beställningskrivelser (bifogas ej) 02 Ändringar i ABT 06 som är upptagna i sammanställning i administrativa föreskrifter. 03 ABT 06 (Bifogas ej) 06.1 Dessa Administrativa föreskrifter Beskrivning Hus Rumsbeskrivning och Fasadbeskrivning Rambeskrivning el, vent, rör Ritningsförteckning med ritningar Kontrollplan PBL FT3-01 Brandskyddsbeskrivning med ritningar Anbudsformulär Anbudsgivare ska före anbudets lämnande själv kontrollera att fullständigt förfrågningsunderlag enligt ovan erhållits. AFB.23 Kompletterande förfrågningsunderlag Upphandlingen genomförs utan förhandling om priser och andra avtalsvillkor. Kommunen får inte under pågående upphandling behandla kompletteringar till inkommet anbud i form av nya tjänster och priser från enskilda anbudsgivare, annat än uppenbara rättningar och förtydliganden, vilka skall begränsas av kommunen. Det är således av avgörande betydelse att anbuden är slutgiltiga och kompletta vid inlämnandet. Entreprenören har undersökningsplikt. Det innebär bl a att entreprenören har skyldighet att på ort och ställe undersöka förhållanden som entreprenören anser är relevanta för entreprenadens utförande. Entreprenören kan inte i efterhand åberopa för honom okända förhållanden i arbetsområdet som grund för ändringar av villkor och ersättningar Tillgänglighetsanpassning Centralskolan AF_TE

5 Eventuella rättelser/pm/kompletterande föreskrifter (KFU) kommer att presenteras kontinuerligt, dock senast på upphandlingssidan Det är anbudssökandes skyldighet att bevaka och läsa/hämta in eventuella kompletterande uppgifter under anbudstiden för att inte riskera att få sitt anbud förkastat vid kvalificering/utvärdering ifall väsentlig information för anbudets avlämnade har förbisetts. 5(19) AFB.25 Frågor under anbudstiden Om förfrågningsunderlaget upplevs som otydligt eller om något av de ställda kraven är orimliga, onormalt kostnadsdrivande eller konkurrensbegränsande i något avseende, är det viktigt att ansvarig kontaktperson kontaktas på ett så tidigt stadium som möjligt, så att missförstånd kan undvikas. Frågor under anbudstiden skall ställas till handläggren. Handläggaren lämnar lika och skriftliga svar till alla anbudsgivare. Endast skriftliga uppgifter lämnade av handläggare under anbudstiden är bindande för både kommunen och anbudsgivaren. Frågor rörande anbudet skall ställas skriftligt till handläggaren via e-post senast Svar på frågorna kommer att lämnas senast Både frågor och svar kommer att presenteras på upphandlingssidan på samt hos Mercell. AFB.31 Anbuds form och innehåll Anbud skall lämnas i original vara skriftligt och avges på svenska språket. Anbudet skall följa förfrågningsunderlaget och avges enligt tillhandahållet anbudsformulär. Anbudet skall vara undertecknat av behörig firmatecknare. Anbud som ej avges enligt anbudsformulär kommer att förkastas. Utelämnade uppgifter och dokument tolkas som att krav inte uppfylles eller accepteras, vilket leder till att anbud förkastas. Om inget annat angivits förutsätts att krav uppfylls på sista anbudsdagen med undantag för kontraktuella krav som skall vara uppfyllda vid avtalstecknande. Beställaren svara för att anbud inte delges obehöriga och att de förvaras på ett betryggande sätt intill tiden för ärendets avgörande. AFB.312 Sidoanbud Sidoanbud kommer ej att tas upp för prövning. AFB.313 Komplettering till anbud Anbudsgivare skall vara beredd att lämna eventuella kompletterande uppgifter inom 3 dagar från mottagen begäran om komplettering. AFB.32 Anbudstidens utgång Anbudet ska vara beställarens ombud tillhanda senast AFB.33 Anbuds giltighetstid Anbudsgivaren skall vara bunden av sitt anbud i sextio (60) dagar efter anbudstidens utgång. Om upphandlingen blir föremål för rättslig prövning förlängs anbudstidens giltighetstid med automatik till dess att kontraktet kan tecknas, dock högst tre (3) månader utöver angiven giltighetstid. AFB.34 Adressering Anbud skall avges i ett förslutet, neutralt kuvert och märkas: Anbud Tillgänglighetsanpassning Centralskolan Övertorneå Kommun Upphandling Tingshusvägen Övertorneå Brevlåda för avlämning av anbud efter receptionens stängning finns på Tingshusvägen 2, vid entredörren till kommunhuset Tillgänglighetsanpassning Centralskolan AF_TE

6 6(19) OBS Fax-anbud eller e-post anbud godkännes ej med anledning av att sekretessen ej kan garanteras. AFB.4 Anbudsöppning Sluten anbudsöppning tillämpas. AFB.5 Anbudsprövning Anbudsprövningen genomförs i tre steg som är relaterade till kraven i LOU kap.10 1,2 och kap AFB.51 Uteslutning av anbudsgivare Anbudsgivaren skall uteslutas från deltagande om denne, enligt lagakraftvunnen dom, är dömd för brott, d v s deltagande i kriminell organisation, bestickning, korruption, bedrägeri och penningtvätt. Anbudsgivaren skall uteslutas från deltagande om denne inte uppfyller kraven enligt nedan i korthet om anbudsgivaren: 1. Är i konkurs, likvidation, under tvångsförvaltning eller är föremål för ackord eller tillsvidare har inställt sina betalningar eller är underkastad näringsförbud, 2. Är föremål för ansökan om konkurs, tvångslikvidation, tvångsförvaltning, ackord eller annat liknande förfarande, 3. Genom lagakraftvunnen dom är dömd för brott avseende yrkesutövningen, 4. Har gjort sig skyldig till allvarligt fel i yrkesutövningen och den upphandlande myndigheten kan visa detta, 5. Inte har fullgjort sina åligganden avseende socialförsäkringsavgifter eller skatt i det egna landet eller i det land där upphandlingen sker, eller 6. I något väsentligt hänseende har låtit bli att lämna begärda upplysningar eller har lämnat felaktiga upp lysningar som begärts med stöd av denna bestämmelse. Anbudsgivaren skall skriftligen i anbudet intyga att denne inte är föremål för/aktuell för eller varit dömd för något enligt punkterna ovan. Leverantörsförsäkran skall undertecknas och skickas in med anbudet. AFB.511 Uppgifter från skatte- och kronofogdemyndigheten Anbudsgivare ska vara registrerad för redovisning och betalning av mervärdesskatt. Entreprenören ska i övrigt vara registrerad på sätt, som föreskrivs i det land, där entreprenörens huvudsakliga verksamhet bedrivs. I Sverige registrerad Entreprenör skall inneha F-skattebevis. Kommunen eftersträvar samarbete med enbart seriösa leverantörer och har därför ett avtal med Skatteverket om förebyggande information. Förebyggande information innebär en automatisk kontroll av en anbudsgivares skattestatus. Med uppgifter om skattestatus menas moms- och arbetsgivarregistrering, F-skatt-, och arbetsgivaravgifter för de tre senaste månaderna, underskott på skattekontot samt uppgift om skatteskuld hos Kronofogden. Kontrollen görs innan och i nära anslutning till tilldelningsbeslut samt löpande under avtalstiden. Detta gäller även underentreprenörer. Anbudsgivare verksam utanför Sverige skall på begäran kunna uppvisa intyg om registrering i yrkes- och handelsregister i det land där leverantören är etablerad samt intyg från behörig myndighet i det land där leverantören är etablerad, som utvisar att leverantören där betalar föreskrivna skatter, andra avgifter samt sociala kostnader. Genom undertecknandet av anbudet intygar leverantören om inte annat anges av leverantören att grund för uteslutning inte föreligger. Om någon omständighet föreligger som kan utgöra skäl för uteslutning är anbudsgivare skyldig att i anbudsformuläret att ange detta. Om kontrollen hos Skatteverket visar på omständigheter som av anbudgivaren kräver ett förtydligande kommer sådan att begäras. Om förtydligandet ej är godtagbart kan anbudsgivaren komma att uteslutas. Kontroll kommer att utföras av beställaren under anbudstiden samt kontinuerligt under hela avtalstiden. Kontrollen avser leverantören och alla dennes underleverantörer i alla led Tillgänglighetsanpassning Centralskolan AF_TE

7 7(19) Observera, för det fall anbudsgivaren är utländsk, ska dokumentation motsvarande blankett SKV 4820 lämnas in av anbudsgivaren tillsammans med anbudet. Av dokumentationen ska framgå att anbudsgivaren i hemlandet fullgjort sina skyldigheter. Intyget ska vara högst tre månader gammalt räknat från sista dag att lämna anbud i denna upphandling. Upphandlande myndighet förbehåller sig rätten att kontrollera att inlämnade uppgifter är korrekta AFB.514 Prövning av anbudsgivarens kapacitet och lämplighet enligt LOU kap Referenser Anbudsgivaren ska ha genomfört minst 2 antal referensprojekt/objekt under de senaste 5 åren innefattande merparten av de arbetsinsatser som framgår av förfrågningsunderlaget, som avsett arbeten av jämförbar teknisk svårighetsgrad och storlek, samt med tillfredsställande referenser. Ekonomisk ställning Anbudsgivaren ska ha en god och stabil ekonomi. Anbudsgivaren ska ha ekonomisk kapacitet som svarar mot uppdragets omfattning och innehåll för att säkerställa en rimlig sannolikhet för uppdragets fullgörande. Upphandlande myndighet kommer att pröva anbudsgivarens ekonomiska ställning genom att ta in uppgifter från Bisnode Kredit AB. Eventuella ytterligare upplysningar om företagets ekonomiska ställning ska lämnas på begäran. Anbudsgivaren behöver därför inte presentera någon egen dokumentation. Skulle anbudsgivaren tillfälligt noteras med låg riskklass, där kredit avrådes eller har avråtts tidigare, eller en negativ trend går att identifiera, måste en godtagbar förklaring till detta lämnas på förfrågan, för att anbudsgivaren eventuellt ska kunna bedömas som kvalificerad. Anbudet kommer att diskvalificeras om företaget inte kan anses ha en god finansiell och ekonomisk ställning. Samma kvalificeringskrav tillämpas för utländska anbudsgivare. AFB.52 Värderingsgrunder vid prövning av anbud. Lägsta anbudssumman med tillägg för fiktivt timmar enligt punkt 1, i anbudsformuläret samt fiktiv materialsumma enligt punkt 2 avses att antas. Fiktiva timmar samt materialsumma skall endast utgöra ett underlag för beställaren att utse det mest ekonomiskt fördelaktiga anbudet. Antal fiktiva timmar och materialsumma skall således ej utgöra grund för kostnadsreglering. Fiktiva antalet timmar och fiktiv materialsumma framgår av anbudsformuläret. Anbudsgivaren anger timkostnader och % - påslag. Detta utger värdet av den fiktiva ÄTA kostnaden. Anbudsgivaren är bunden av samtliga fiktiva á-priser samt % påslag för material. AFB.521 Värderingsgrund vid utvärdering av anbud Prioritetsordning för grunderna enligt vilka anbud kommer att utvärderas är lägsta pris. AFB.53 Meddelande om beslut efter prövning av anbudsgivare och anbud När beslut om leverantör och anbud fattats, upphör den absoluta sekretessen för upphandlingen. Tilldelningsbesked enligt LOU kommer att lämnas till samtliga anbudsgivare. Anbudsgivare underrättas skriftligen om beslut vid anbudsprövning. Anbudsgivaren ska i anbudsformuläret (leverantörsinformation) ange till vilken e-postadress tilldelningsbeskedet ska skickas. Adress ska avse behörig person och inte någon allmän adress. Tilldelningsbeslut meddelas via e-post, vilket medför att kommunen tillämpar avtalsspärr på 10 dagar. Tilldelningsbeslutet kommer att innehålla skälen för beslutet och den period under vilken avtal inte får ingås (avtalsspärr) Tillgänglighetsanpassning Centralskolan AF_TE

8 8(19) Meddelande om antagande av anbud, beställning eller annan accept av anbud är bindande för beställaren först om och när ingen talan förts mot upphandlingen i Förvaltningsrätten eller beslut om sådan talan inte föreligger. Om Förvaltningsrätten skulle besluta att upphandlingen skall göras om eller rättelse skall vidtas är accepten inte bindande. Anbudsgivaren är enligt LOU 9 kap 11 bunden av sitt anbud även om anbudsgivaren fått upplysningar enligt ovan. AFB.55 Sekretess för anbudshandlingar Anbudsgivare ska i anbudsformuläret ange om någon information i anbudet önskas sekretessbeläggas. En tydlig hänvisning om vilka delar som bör omfattas av sekretess och skälen för sekretess ska anges. Observera att skälen måste ha stöd i offentlighets- och sekretesslagen (2009:400) för att upphandlande myndighet ska kunna beakta begäran. Upphandlande myndighet kan inte garantera att begärd information sekretessbeläggs eftersom det görs en enskild sekretessprövning vid varje tillfälle en handling begärs ut. AFB.56 Kontraktstecknande Ett civilrättsligt bindande avtal mellan Upphandlande myndighet och den leverantör som vunnit upphandlingen uppkommer först då båda parterna undertecknat avtalet. Avtal kan tecknas först när den lagstadgade avtalsspärren löpt ut, d.v.s. tidigast tio (10) dagar efter meddelande om tilldelningsbesked Tillgänglighetsanpassning Centralskolan AF_TE

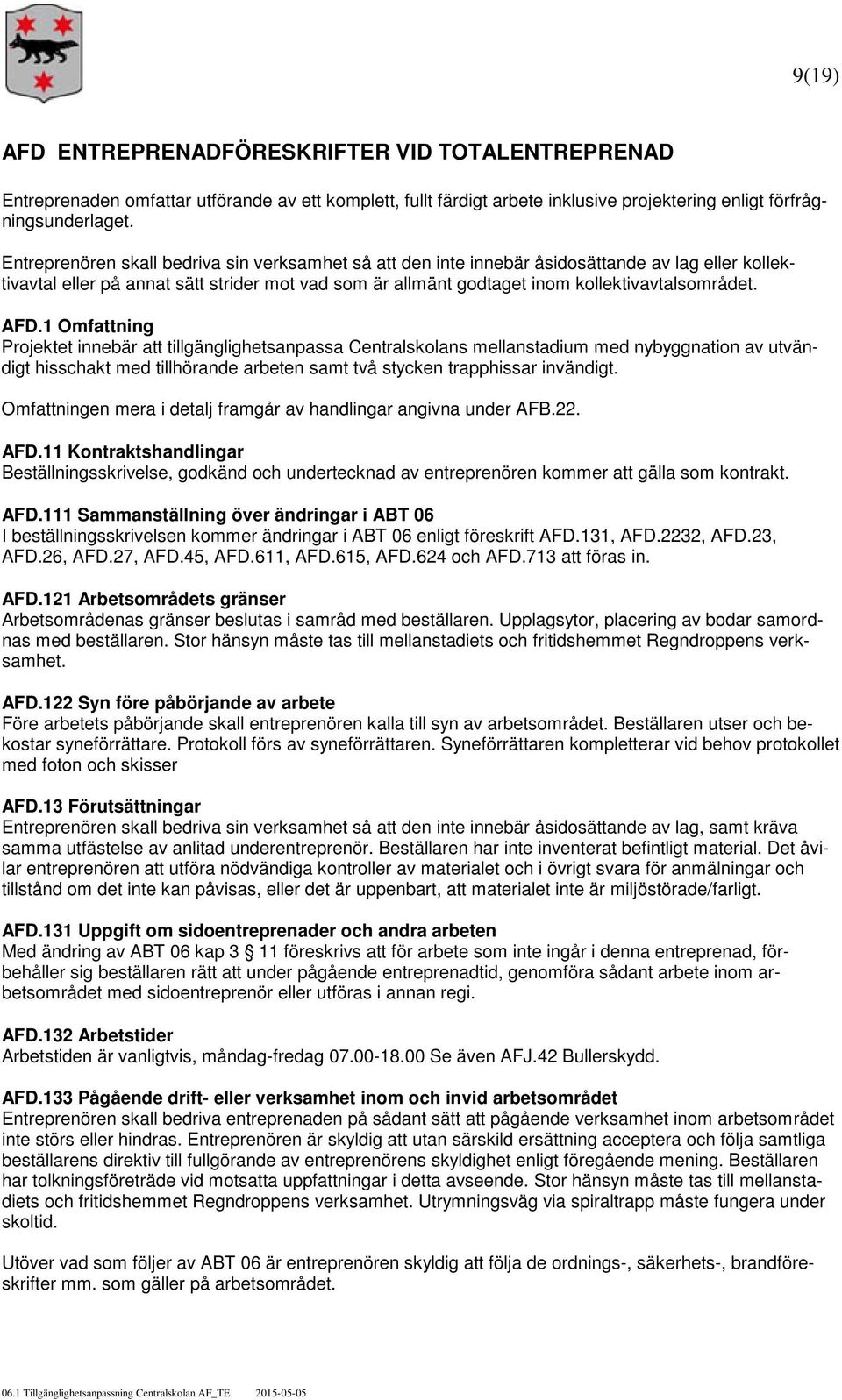

9 9(19) AFD ENTREPRENADFÖRESKRIFTER VID TOTALENTREPRENAD Entreprenaden omfattar utförande av ett komplett, fullt färdigt arbete inklusive projektering enligt förfrågningsunderlaget. Entreprenören skall bedriva sin verksamhet så att den inte innebär åsidosättande av lag eller kollektivavtal eller på annat sätt strider mot vad som är allmänt godtaget inom kollektivavtalsområdet. AFD.1 Omfattning Projektet innebär att tillgänglighetsanpassa Centralskolans mellanstadium med nybyggnation av utvändigt hisschakt med tillhörande arbeten samt två stycken trapphissar invändigt. Omfattningen mera i detalj framgår av handlingar angivna under AFB.22. AFD.11 Kontraktshandlingar Beställningsskrivelse, godkänd och undertecknad av entreprenören kommer att gälla som kontrakt. AFD.111 Sammanställning över ändringar i ABT 06 I beställningsskrivelsen kommer ändringar i ABT 06 enligt föreskrift AFD.131, AFD.2232, AFD.23, AFD.26, AFD.27, AFD.45, AFD.611, AFD.615, AFD.624 och AFD.713 att föras in. AFD.121 Arbetsområdets gränser Arbetsområdenas gränser beslutas i samråd med beställaren. Upplagsytor, placering av bodar samordnas med beställaren. Stor hänsyn måste tas till mellanstadiets och fritidshemmet Regndroppens verksamhet. AFD.122 Syn före påbörjande av arbete Före arbetets påbörjande skall entreprenören kalla till syn av arbetsområdet. Beställaren utser och bekostar syneförrättare. Protokoll förs av syneförrättaren. Syneförrättaren kompletterar vid behov protokollet med foton och skisser AFD.13 Förutsättningar Entreprenören skall bedriva sin verksamhet så att den inte innebär åsidosättande av lag, samt kräva samma utfästelse av anlitad underentreprenör. Beställaren har inte inventerat befintligt material. Det åvilar entreprenören att utföra nödvändiga kontroller av materialet och i övrigt svara för anmälningar och tillstånd om det inte kan påvisas, eller det är uppenbart, att materialet inte är miljöstörade/farligt. AFD.131 Uppgift om sidoentreprenader och andra arbeten Med ändring av ABT 06 kap 3 11 föreskrivs att för arbete som inte ingår i denna entreprenad, förbehåller sig beställaren rätt att under pågående entreprenadtid, genomföra sådant arbete inom arbetsområdet med sidoentreprenör eller utföras i annan regi. AFD.132 Arbetstider Arbetstiden är vanligtvis, måndag-fredag Se även AFJ.42 Bullerskydd. AFD.133 Pågående drift- eller verksamhet inom och invid arbetsområdet Entreprenören skall bedriva entreprenaden på sådant sätt att pågående verksamhet inom arbetsområdet inte störs eller hindras. Entreprenören är skyldig att utan särskild ersättning acceptera och följa samtliga beställarens direktiv till fullgörande av entreprenörens skyldighet enligt föregående mening. Beställaren har tolkningsföreträde vid motsatta uppfattningar i detta avseende. Stor hänsyn måste tas till mellanstadiets och fritidshemmet Regndroppens verksamhet. Utrymningsväg via spiraltrapp måste fungera under skoltid. Utöver vad som följer av ABT 06 är entreprenören skyldig att följa de ordnings-, säkerhets-, brandföreskrifter mm. som gäller på arbetsområdet Tillgänglighetsanpassning Centralskolan AF_TE

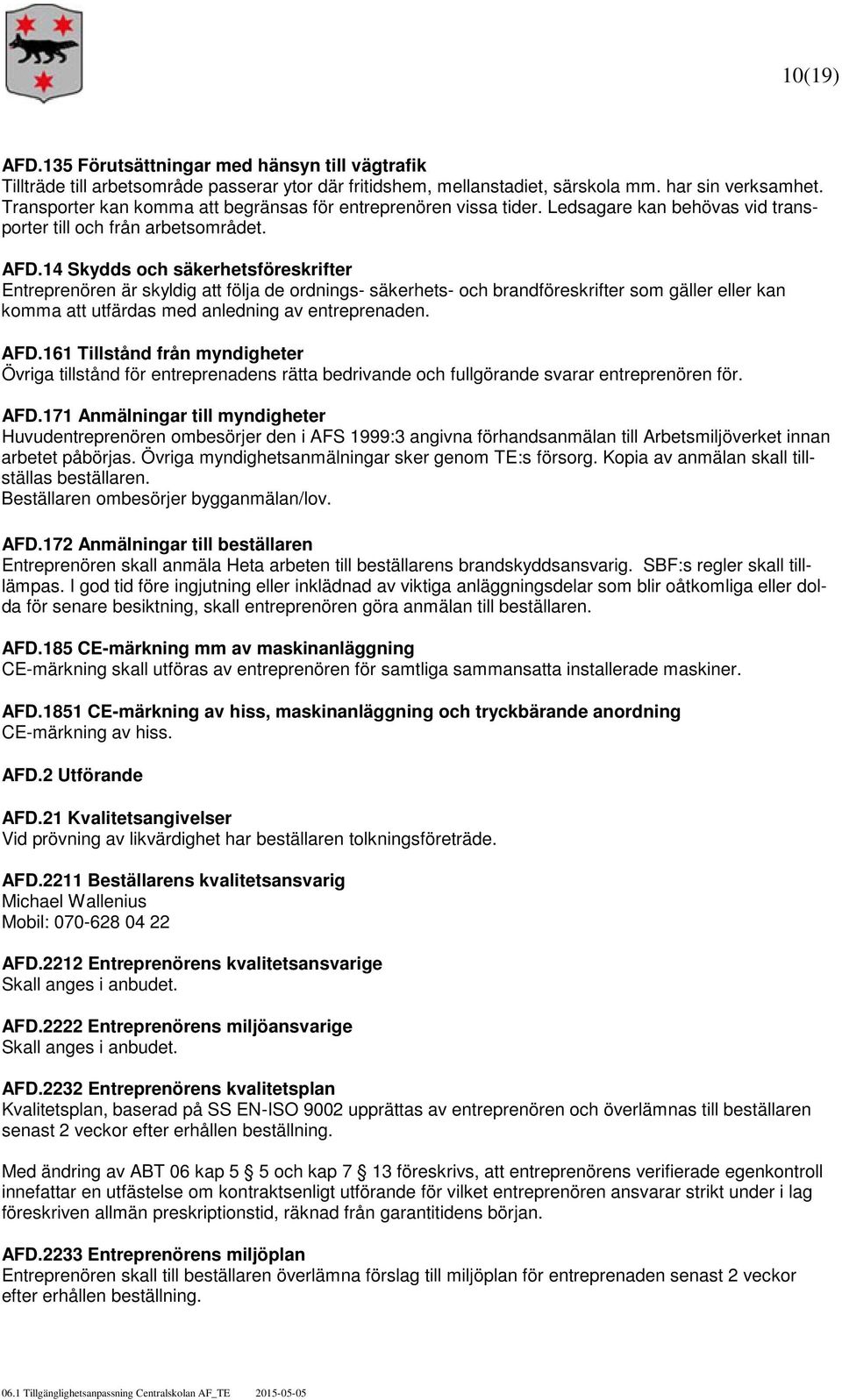

10 10(19) AFD.135 Förutsättningar med hänsyn till vägtrafik Tillträde till arbetsområde passerar ytor där fritidshem, mellanstadiet, särskola mm. har sin verksamhet. Transporter kan komma att begränsas för entreprenören vissa tider. Ledsagare kan behövas vid transporter till och från arbetsområdet. AFD.14 Skydds och säkerhetsföreskrifter Entreprenören är skyldig att följa de ordnings- säkerhets- och brandföreskrifter som gäller eller kan komma att utfärdas med anledning av entreprenaden. AFD.161 Tillstånd från myndigheter Övriga tillstånd för entreprenadens rätta bedrivande och fullgörande svarar entreprenören för. AFD.171 Anmälningar till myndigheter Huvudentreprenören ombesörjer den i AFS 1999:3 angivna förhandsanmälan till Arbetsmiljöverket innan arbetet påbörjas. Övriga myndighetsanmälningar sker genom TE:s försorg. Kopia av anmälan skall tillställas beställaren. Beställaren ombesörjer bygganmälan/lov. AFD.172 Anmälningar till beställaren Entreprenören skall anmäla Heta arbeten till beställarens brandskyddsansvarig. SBF:s regler skall tilllämpas. I god tid före ingjutning eller inklädnad av viktiga anläggningsdelar som blir oåtkomliga eller dolda för senare besiktning, skall entreprenören göra anmälan till beställaren. AFD.185 CE-märkning mm av maskinanläggning CE-märkning skall utföras av entreprenören för samtliga sammansatta installerade maskiner. AFD.1851 CE-märkning av hiss, maskinanläggning och tryckbärande anordning CE-märkning av hiss. AFD.2 Utförande AFD.21 Kvalitetsangivelser Vid prövning av likvärdighet har beställaren tolkningsföreträde. AFD.2211 Beställarens kvalitetsansvarig Michael Wallenius Mobil: AFD.2212 Entreprenörens kvalitetsansvarige Skall anges i anbudet. AFD.2222 Entreprenörens miljöansvarige Skall anges i anbudet. AFD.2232 Entreprenörens kvalitetsplan Kvalitetsplan, baserad på SS EN-ISO 9002 upprättas av entreprenören och överlämnas till beställaren senast 2 veckor efter erhållen beställning. Med ändring av ABT 06 kap 5 5 och kap 7 13 föreskrivs, att entreprenörens verifierade egenkontroll innefattar en utfästelse om kontraktsenligt utförande för vilket entreprenören ansvarar strikt under i lag föreskriven allmän preskriptionstid, räknad från garantitidens början. AFD.2233 Entreprenörens miljöplan Entreprenören skall till beställaren överlämna förslag till miljöplan för entreprenaden senast 2 veckor efter erhållen beställning Tillgänglighetsanpassning Centralskolan AF_TE

11 11(19) AFD.23 Ändringar och tilläggsarbeten (ÄTA) Underrättelse om ÄTA-arbeten enligt ABT 06 kap 2 6 skall lämnas skriftligen omedelbart till beställarens ombud och byggledare. Entreprenören är skyldig att i samband med att kostnad för ändringar och tilläggsarbeten avges även meddela om arbetet medför jämkning av kontraktstiden. AFD.241 Tillhandhållande av handlingar och uppgifter från beställaren under entreprenadtiden Beställaren tillhandahåller entreprenören en (1) CD-skiva/USB-minne av under AFB.22 angivna ritningar och beskrivningar samt för eventuella ändrings- och tilläggsarbeten. AFD.242 Tillhandahållande av handlingar och uppgifter från entreprenören under entreprenadtiden Entreprenören skall upprätta en arbetsmiljöplan enligt AFS 1999:3 med APD-plan innan etablering av arbetsplatsen får ske. Arbetsmiljöplanen skall revideras efter hand och nya riskmoment analyserats. Riskinventering ska göras innan Entreprenaden får påbörjas. Arbetsmiljöplan, riskinventering och APDplan överlämnas till beställaren innan arbetets påbörjande. Entreprenören skall upphandla projektörer för den fortsatta projekteringen i samråd med beställaren. Entreprenören skall senast 2 veckor innan entreprenadstart om inte annat avtalas tillhandahålla granskningshandlingar. Beställaren förbehåller sig rätten till 5 arbetsdagar för granskning. Efter av beställaren godkänd granskningshandling ska handlingar förses med text BYGGHANDLING. Handlingar skall bland annat utgöra handlingar för projektet: - Ritningar eller skisser, beskrivningar mm för el, vent och rör. Bygghandlingarna skall ligga till grund för relationshandlingar. Handlingar får inte vara allmänt hållna och får inte utgöras av produkthandbok e.d. utan ska avse föreskrivet objekt och gälla för på platsen avsedda utrustningar. Beställarens ritningsgranskning medför inte någon inskränkning i entreprenörens kontraktsenliga ansvar. Relationshandlingar Alla handlingar och relationsritningar ska redovisas i 2 omg. papperskopior samt 1 st. usb minne med respektive handling i DWG, DOC, och PDF format. Underhållsinstruktioner: 1. Objektskort över särskilda byggdelar och komponenter med uppgift om fabrikat, typ, tillverkningsnummer, tillverkningsår och teknisk data. 2. Leverantörsförteckning. Namn och telefonnummer till leverantörer. 3. Materialförteckning. Ritning och/eller sprängskisser som visar komponentens uppbyggnad och reservdelsförteckning. 4. Interna el kopplingsscheman. 5. Datablad, broschyrer för levererad utrustning. I de fall broschyrerna innehåller annan utrustning skall levererad utrustning markeras eller förtecknas, montageanvisningar. 6. Underhållsanvisningar med arbetsrutiner för levererad utrustning och material. Intervall, typ av åtgärd, åtgärdstext. Förteckning över ytor och material med speciella krav på skötsel och underhåll samt anvisningar för skötsel och underhåll av dessa. 7. Felsökningsanvisningar på samtliga utrustningar. 8. Garantier/typgodkännande. 9. Dokumentation från kvalitetssäkring insatt i 2 st. A4-pärm och redovisat på 1 st. cdskiva. Handlingarna bör tillhandahållas beställaren senast 1 vecka innan slutbesiktning Tillgänglighetsanpassning Centralskolan AF_TE

12 12(19) AFD.26 Varor mm Demonterad utrymningstrapp förblir beställarens egendom, lastas och förankras på helpall. Transporteras och lossas av entreprenören inom en radie på 5 km från arbetsplatsen. Fönster, innerdörr och ytterdörr med karm samt Trinett demonteras försiktigt och förblir beställarens egendom. Transporteras av entreprenören och lagras i anvisat rum inom Centralskolan. AFD.27 Underrättelser om avvikelser o d Med ändring av ABT skall underrättelser lämnas skriftligen. AFD.3 Organisation Beställarens ombud Carl-Axel Sundbaum Teknisk chef Telefon: Mobil: E-post: carl-axel.sundbaum@overtornea.se Beställarens Fastighetsansvarige Carl-Axel Sundbaum Teknisk chef Telefon: Mobil: E-post: carl-axel.sundbaum@overtornea.se Beställarens Projektingenjör Michael Wallenius Projektingenjör Telefon: Mobil: E-post: michael.wallenius@overtornea.se Beställarens BAS-P Jan Nilsson Telefon: E-post: jan.nilsson@nsprojektledning.se AFD.313 Entreprenörens ombud Anges i anbudet AFD.32 Möten AFD.321 Startmöte Startmöte skall hållas innan entreprenaden påbörjas. Beställarens ombud leder startmötet. AFD.3211 Projektgenomgång Efter projektgenomgången med beställaren, skall entreprenören ha en projektgenomgång med sina underentreprenörer och leverantörer. AFD.322 Projekteringsmöten Projekteringsmöte eller genomgång skall hållas innan byggstart. Entreprenören kallar till möte. AFD.323 Byggmöten Part äger rätt att påkalla byggmöte. Beställaren kallar, leder och protokollför. Protokoll utsänds snarast efter sammanträde. Vid byggmöte skall behandlas aktuella frågor om program, projektering, tid, ekonomi och teknik Tillgänglighetsanpassning Centralskolan AF_TE

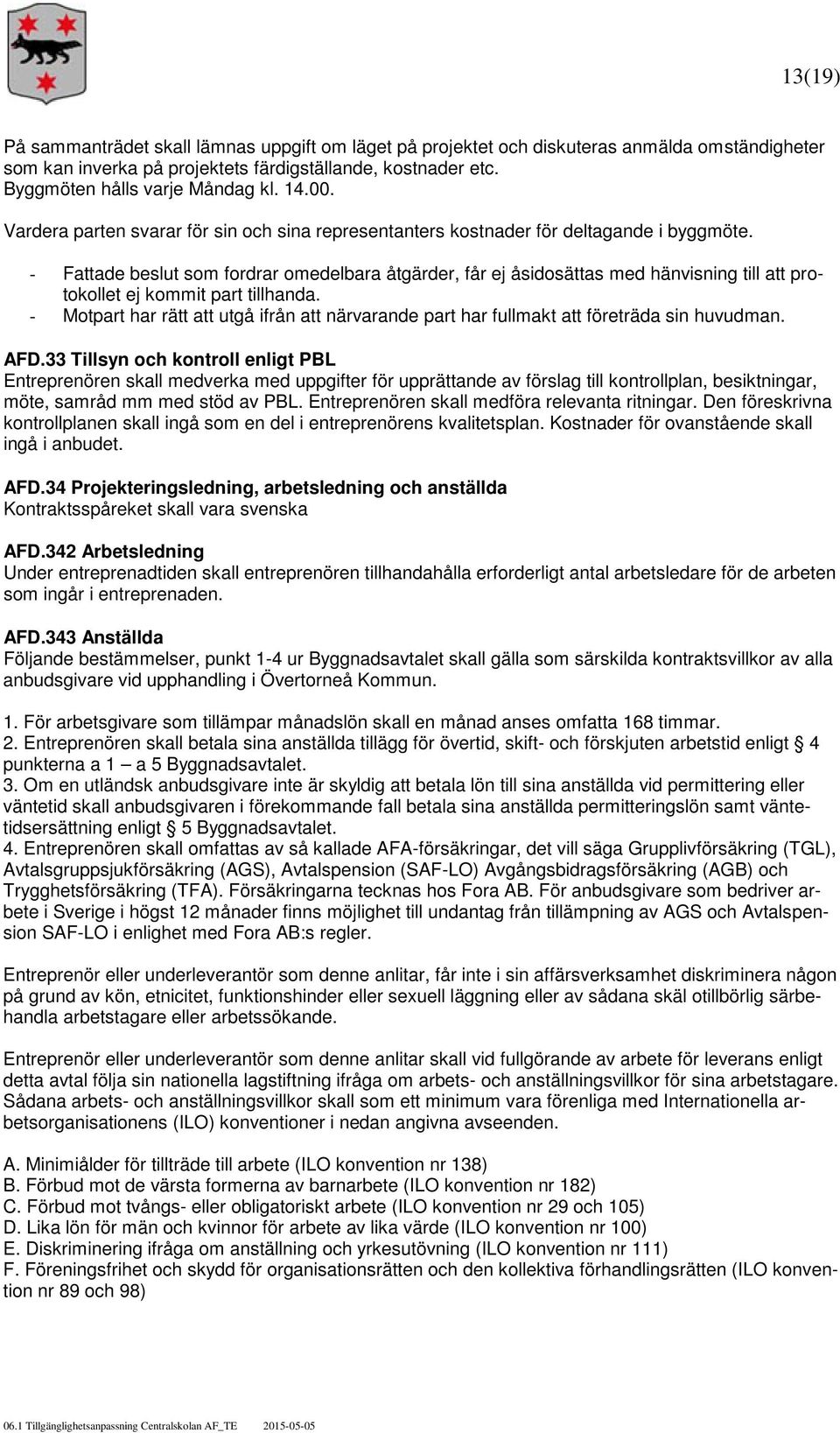

13 13(19) På sammanträdet skall lämnas uppgift om läget på projektet och diskuteras anmälda omständigheter som kan inverka på projektets färdigställande, kostnader etc. Byggmöten hålls varje Måndag kl Vardera parten svarar för sin och sina representanters kostnader för deltagande i byggmöte. - Fattade beslut som fordrar omedelbara åtgärder, får ej åsidosättas med hänvisning till att protokollet ej kommit part tillhanda. - Motpart har rätt att utgå ifrån att närvarande part har fullmakt att företräda sin huvudman. AFD.33 Tillsyn och kontroll enligt PBL Entreprenören skall medverka med uppgifter för upprättande av förslag till kontrollplan, besiktningar, möte, samråd mm med stöd av PBL. Entreprenören skall medföra relevanta ritningar. Den föreskrivna kontrollplanen skall ingå som en del i entreprenörens kvalitetsplan. Kostnader för ovanstående skall ingå i anbudet. AFD.34 Projekteringsledning, arbetsledning och anställda Kontraktsspåreket skall vara svenska AFD.342 Arbetsledning Under entreprenadtiden skall entreprenören tillhandahålla erforderligt antal arbetsledare för de arbeten som ingår i entreprenaden. AFD.343 Anställda Följande bestämmelser, punkt 1-4 ur Byggnadsavtalet skall gälla som särskilda kontraktsvillkor av alla anbudsgivare vid upphandling i Övertorneå Kommun. 1. För arbetsgivare som tillämpar månadslön skall en månad anses omfatta 168 timmar. 2. Entreprenören skall betala sina anställda tillägg för övertid, skift- och förskjuten arbetstid enligt 4 punkterna a 1 a 5 Byggnadsavtalet. 3. Om en utländsk anbudsgivare inte är skyldig att betala lön till sina anställda vid permittering eller väntetid skall anbudsgivaren i förekommande fall betala sina anställda permitteringslön samt väntetidsersättning enligt 5 Byggnadsavtalet. 4. Entreprenören skall omfattas av så kallade AFA-försäkringar, det vill säga Grupplivförsäkring (TGL), Avtalsgruppsjukförsäkring (AGS), Avtalspension (SAF-LO) Avgångsbidragsförsäkring (AGB) och Trygghetsförsäkring (TFA). Försäkringarna tecknas hos Fora AB. För anbudsgivare som bedriver arbete i Sverige i högst 12 månader finns möjlighet till undantag från tillämpning av AGS och Avtalspension SAF-LO i enlighet med Fora AB:s regler. Entreprenör eller underleverantör som denne anlitar, får inte i sin affärsverksamhet diskriminera någon på grund av kön, etnicitet, funktionshinder eller sexuell läggning eller av sådana skäl otillbörlig särbehandla arbetstagare eller arbetssökande. Entreprenör eller underleverantör som denne anlitar skall vid fullgörande av arbete för leverans enligt detta avtal följa sin nationella lagstiftning ifråga om arbets- och anställningsvillkor för sina arbetstagare. Sådana arbets- och anställningsvillkor skall som ett minimum vara förenliga med Internationella arbetsorganisationens (ILO) konventioner i nedan angivna avseenden. A. Minimiålder för tillträde till arbete (ILO konvention nr 138) B. Förbud mot de värsta formerna av barnarbete (ILO konvention nr 182) C. Förbud mot tvångs- eller obligatoriskt arbete (ILO konvention nr 29 och 105) D. Lika lön för män och kvinnor för arbete av lika värde (ILO konvention nr 100) E. Diskriminering ifråga om anställning och yrkesutövning (ILO konvention nr 111) F. Föreningsfrihet och skydd för organisationsrätten och den kollektiva förhandlingsrätten (ILO konvention nr 89 och 98) 06.1 Tillgänglighetsanpassning Centralskolan AF_TE

14 14(19) Inspektion och kontroll I syfte att möjliggöra kontroll av efterlevande av avtalsvillkor enligt AFD.343 skall entreprenören: 1. Snarast möjligt efter beställarens begäran förse beställaren med relevant information om arbetsoch anställningsförhållanden för arbetstagare som utför arbete för leverans enligt detta avtal, 2. Tillåta inspektion utan förbehåll, av beställaren eller av beställaren utsedd oberoende tredje part, på arbetsplatsen där arbete utförs för leverans enligt detta avtal. 3. Tillse att relevanta uppgifter om arbets- och anställningsförhållanden för arbetstagare som utför arbete för leverans enligt detta avtal finns tillgängliga på arbetsplatsen för beställaren eller av beställaren utsedd oberoende tredje parts kontroll, samt 4. Ej straffa, avskeda eller på annat sätt diskriminera arbetstagare som utför arbete för leverans enligt detta avtal och som lämnar information om efterlevnaden av avtalsvillkor enligt punkt Arbets- och anställningsvillkor. AFD.352 Provning Representant från beställaren skall närvara vid samordnad funktions provning av hiss och trapphissar. AFD.3521 Kontroll av måttangivelser Entreprenören skall under entreprenadtiden utföra kontroll av måttangivelser mot verkliga förhållanden före beställning av vara som är beroende av visst mått för sin montering eller installation. AFD.36 Samordning AFD.361 Samordning av arbeten Entreprenören svarar för samordning av arbeten enligt AFD.131. AFD.362 Samordning av installationer Entreprenören ansvarar för installationssamordning på arbetsplatsen. AFD.364 Samordning av arbetarskydd Text i AMA utgår AFD.3642 Byggarbetsmiljösamordnare för planering och projektering (BAS-P) Entreprenören utses att vara byggarbetsmiljösamordnare för planering och projektering av entreprenaden med de uppgifter som anges i arbetsmiljölagen kap 3 7a samt i anslutande föreskrifter. BAS-P skall anges i anbudet. Entreprenören skall på begäran från beställaren uppvisa att byggarbetsmiljösamordnare för planering och projektering av entreprenaden (BAS-P) har tillräckliga kvalifikationer i form av utbildning, kompetens och erfarenhet. AFD.3643 Byggarbetsmiljösamordnare för utförande (BAS-U) Entreprenören utses att vara byggarbetsmiljösamordnare för utförandet av entreprenaden med de uppgifter som anges i arbetsmiljölagen kap 3 7b och 7f samt i anslutande föreskrifter. BAS-U skall anges i anbudet. Entreprenören skall på begäran från beställaren uppvisa att byggarbetsmiljö-samordnare för utförandet av arbetet (BAS-U) har tillräckliga kvalifikationer i form av utbildning, kompetens och erfarenhet. AFD.37 Dagbok Entreprenören för dagbok. Beställaren erhåller en (1) kopia av dagboksbladen efter signering. AFD.4 Tider AFD.41 Tidplan TE skall upprätta samordnad tidplan. Tidplanen skall tillhandahållas beställaren senast 1 vecka efter beställning av entreprenaden. Tidplan skall redovisa såväl bygg- som installationsarbeten, samt entreprenörens slutkontroll Tillgänglighetsanpassning Centralskolan AF_TE

15 15(19) AFD.42 Igångsättningstid. Igångsättning kan ske tidigast Särskild överenskommelse med beställare kan ändra tiderna. AFD.44 Deltider Samtliga bullrande och dammande arbete skall utföras under skolans sommaruppehåll mellan och Spiraltrapp samt utrymningsvägar från samtliga plan måste fungera från och med AFD.44 Färdigställandetider Kontraktsarbetena i dess helhet skall vara färdigställda och tillgängliga för slutbesiktning senast: AFD.45 Förändring av kontraktstiden Med ändring av ABT 06 föreskrivs: Om parterna träffat överenskommelse om ersättningsreglering för ändring eller tilläggsarbete, skall överenskommelsen innebära att ändringen eller tilläggsarbetet skall utföras utan förlängning av kontraktstiden, såvida inte annat uttryckligen avtalats skriftligen. AFD.461 Garantitid för entreprenaden Garantitiden är fem år från det entreprenaden godkänts vid slutbesiktning. AFD.5 Ansvar och avhjälpande Den föreskrivna egenkontrollen skall ingå i entreprenörens kvalitetsplan och utgöra del av hans egenkontroll. Se vidare kod AFD.2232 kvalitetsplan. AFD.511 Vite vid försening Vid försening skall vite utgå med ett belopp motsvarande det högsta, av 2 % av kontraktssumman eller kronor, för varje påbörjad vecka varmed färdigställandet av entreprenaden i dess helhet blivit fördröjt. AFD.518 Övriga viten Vid bevisad överträdelse mot föreskrifter under punkt AFD.343 äger beställaren rätt att ta ut ett vite med kronor vid varje tillfälle. AFD.531 Syn inom närliggande område AFD.54 Försäkring Entreprenören skall teckna allriskförsäkring och ansvarsförsäkring enligt ABT 06 kap 5 23 och uppfylla Försäkringsbranschens beskrivning av minimiomfattning för allriskförsäkring och ansvarsförsäkring, entreprenadförsäkringar. Försäkringsbelopp enligt ABT 06. Alla försäkringsbevis skall överlämnas till beställaren innan första dellikvid utbetalas. Tecknas försäkringar på årsbasis, åligger det entreprenören att tillställa beställaren bevis över att han har betryggande försäkring under hela den aktuella försäkringsperioden och på eget initiativ, årligen för beställaren redovisa att för entreprenaden tecknade försäkringar vidmakthålls. AFD.55 Ansvar för brandskydd TE övertar beställarens brandskyddsansvar inom eget arbetsområdet. AFD.551 Ansvar för heta arbeten Entreprenören ska under hela entreprenadtiden tillhandahålla namngiven person som ska vara ansvarig för brandskyddet på arbetsplatsen. Personen ska ha utbildning enligt SBF.s Heta arbeten samt erfarenhet av Heta Arbeten och brandskydd på tillfällig arbetsplats. Före utförande av heta arbeten skall tillstånd och kontrollista för Heta Arbeten genomgås Tillgänglighetsanpassning Centralskolan AF_TE

16 16(19) AFD.5511Byggherres tillståndsansvarige Byggherren överlåter tillståndssvaret till entreprenören. AFD.5512 Entreprenörens tillståndsansvarige AFD.5513 Samordning av tillståndsansvariga AFD.552 Samordning av brandskydd Huvudentreprenörens brandskyddsansvarige samordnar samtliga för entreprenaden tillhörande brandskyddsfrågor. AFD.6 Ekonomi AFD.611 Ersättning för ändringar och tilläggsarbeten (ÄTA) Ändrings- och tilläggsarbeten skall anses beordrade först sedan de beställts skriftligen. Ändringar och tilläggsarbeten redovisas med kalkyl, som byggs upp med hjälp av de regler som gäller för löpande räkning eller med hjälp av à-priser där sådan finns. Pris utan indexreglering. Om skriftlig beställning ej har skett, skall entreprenören i god tid före arbetarnas påbörjande, göra skriftlig anmälan till beställaren, om arbetet enligt entreprenörens mening kommer att medföra kostnader utöver kontraktssumman. I annat fall utgår ingen ersättning. Entreprenören skall avge à-priser enligt anbudsformulär. 1. Arbete Arbetskostnaderna regleras med i anbud angivet a-pris per arbetstimma för teknikområdet. A-pris skall avse färdig kostnad och inkludera alla kostnader enligt ABT 06, kap 6 9, punkterna 2, 3, 4, 6, 7, och Material Ersättning utgår enligt verifierad självkostnad med ett i anbudet angivet procentuellt tillägg för täckande av samtliga omkostnader och entreprenörens arvode enligt ABT 06 kap 6 9 punkterna 2, 4, 6, 7, och 8. AFD.615 Slutavräkning Med ändring av ABT 06, kap 6 19, föreskrivs att angivna tidpunkter ändras till tre (3) månader. AFD.62 Betalning Faktura får endast uppta arbeten som utförts då fakturan utställes. Betalningstiden ska vara 30 dagar efter det beställaren erhållit godkänd faktura. Fakturerings-, expeditions- eller motsvarande avgifter godkännes ej. AFD.622 Betalningsplan Entreprenörens betalningsplan skall vara prestationsbunden och godkännas av beställaren innan 1:a dellikvid utbetalas. Betalningsplan skall upprättas enligt de grunder som anges i ABT 06, kap st. AFD.623 Förskott Förskott på kontraktssumman utbetalas ej. AFD.624 Fakturering För betalning gäller att tjänsten skall vara utförd och godkänt av beställaren. Faktura utställs max en (1) gång per månad under uppdragstiden. Fakturan adresseras till Övertorneå kommun, Ref TEK 131, Tingshusvägen 2, Övertorneå Tillgänglighetsanpassning Centralskolan AF_TE

17 17(19) Beställarens ombuds namn skall anges som referens för kommunen. Se den medföljande broschyren Information till dig som skickar fakturor till Övertorneå kommun. Fakturan skall innehålla bl a: - Beställningsnummer och projektnamn - Beställarens referens - Ackumulerat belopp - Betalningsplanens positionsnummer - Entreprenörens organisationsnummer Mervärdesskatt skall debiteras löpande. Eventuell dröjsmålsränta skall debiteras enligt räntelagens bestämmelser. Dröjsmålsräntor under 50 kr SEK godkännes ej. Fakturerings-, expeditions- eller motsvarande ej överenskomna avgifter/tillägg godkänns ej. Med ändring av ABT 06 kap 6 19 st. 1 föreskrivs att preskriptionstiderna om sex månader endast skall uppgå till tre (3) månader. AFD.631 Säkerhet till beställaren Säkerhet till beställaren skall utgöras av bankgaranti/ byggsäkerhet enligt ABT 06 kap 6 21 och får ej vara tidsbunden. AFD.7 Besiktning Besiktningsman utses av beställaren enligt ABT 06 kap 7 7 AFD.713 Slutbesiktning Med tillägg till ABT 06 kap 7 12 föreskrivs att hinder för godkännande av entreprenaden även föreligger om entreprenören inte levererat handlingar enligt AFD.1851, AFD.242 och AFD.352. Fel i ovan nämnda handlingar kan utgöra hinder för godkännande av entreprenaden. AFD.715 Garantibesiktning Entreprenören skall i god tid till besiktningsman anmäla entreprenaden för garantibesiktning. Vid underlåtenhet löper garantitiden tills besiktning verkställs Tillgänglighetsanpassning Centralskolan AF_TE

18 18(19) AFH ALLMÄNNA HJÄLPMEDEL AFH.1 Placering av allmänna hjälpmedel Placering skall ske i samråd med beställaren. AFH.21 Personal bod och toalett AFH.41 Tillfällig el-försörjning Entreprenören svarar för elförsörjning för egna och underentreprenörernas arbete under byggnadstiden samt ombesörjer anslutningar. Upplysningar om el-anslutning och kostnader härför, erhålls av beställaren. AFH.42 Tillfällig va-försörjning Entreprenören svarar för va-försörjning för egna och underentreprenörernas arbete under byggnadstiden samt ombesörjer anslutningar. Upplysningar om va-anslutningar erhålles av beställaren. AFH.435 Riksradio/CD- och kassettbandspelare På grund av arbetsmiljöskäl och risken att inte kunna uppmärksamma inträffat olycksfall, får på denna arbetsplats icke användas radio, kassettbandspelare eller annan ljudanläggning. AFH.51 Skydd av arbete AFH.52 Skydd av ledning, mätpunkt mm AFH.55 Skydd av egendom Byggnadens permanenta anläggningar skall skyddas i erforderlig omfattning och får ej utnyttjas. AFH.56 Tillfällig inhägnad Tillfällig inhägnad tillhandahålls av entreprenören samt utförs i samråd med beställaren. Den skall vara så utformad att personer ej avsiktligt kan tillträda arbetsområdet. Anpassas efter fritidshemmets och skolans verksamhet. AFH.61 Ställningar Entreprenören tillhandahåller ställningar för eget arbete. AFH.62 Arbetarskyddsanordningar 06.1 Tillgänglighetsanpassning Centralskolan AF_TE

19 19(19) AFJ ALLMÄNNA ARBETEN AFJ.3 Ursparing, håltagning och igensättning Entreprenören tillhandahålls icke särskilda håltagningsritningar. Entreprenören utför hål tagning och igensättning för egna arbeten, samt godkänd brandtätning vid brandcellsgenomföringar. AFJ.31 Samordning av ursparning, håltagning och igensättning AFJ.42 Vakthållning Entreprenören svarar för vakthållning av egna arbeten. AFJ.43 Bullerskydd Ljudnivån på maskiner och arbeten i denna entreprenad, skall med tanke på omgivande verksamhet hållas inom acceptabla värden. Detta kan medföra att entreprenörens verksamhet måste förläggas utanför ordinarie arbetstid eller att hans arbetsmetoder måste anpassas för att ej orsaka störningar. AFJ.44 Dammskydd Entreprenören skall se till att erfoderliga åtgärder mot damm- och partikelspridning genomförs. AFJ.72 Renhållning Källsortering skall utföras enligt Övertorneå Kommuns råd. Entreprenören skall hålla väg och plan ren från av honom orsakad nedskräpning, spill och dylikt AFJ.751 Städning Entreprenören svarar för daglig städning av eget arbetsområde. Städning kan även krävas utanför arbetsområde pga. entreprenörens verksamhet. AFJ.752 Slutrengöring AFJ.6 Efterlagning AFJ.76 Återställande av mark AFJ.8 Inmätning och utsättning Entreprenören ombesörjer all för entreprenaden nödvändig utsättning Tillgänglighetsanpassning Centralskolan AF_TE

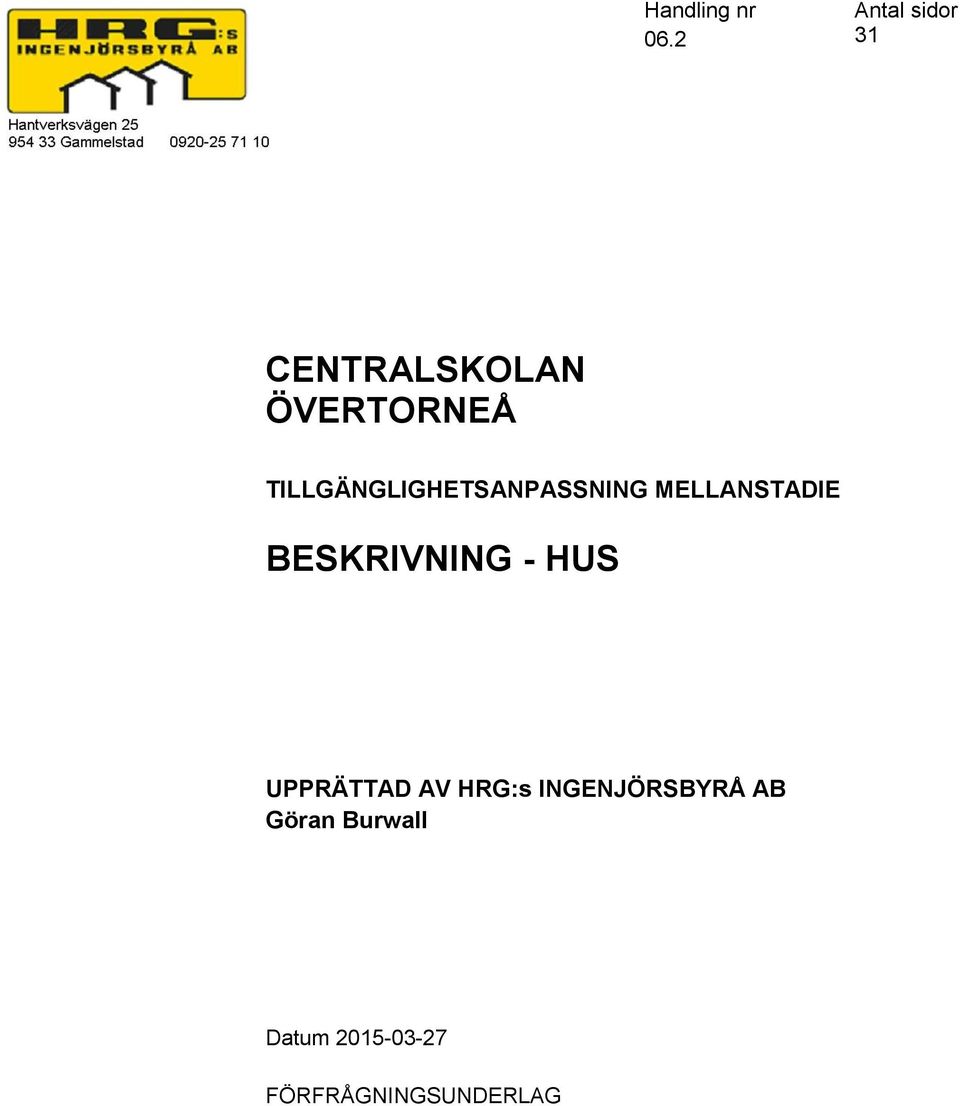

20 Handling nr 06.2 Antal sidor 31 CENTRALSKOLAN ÖVERTORNEÅ TILLGÄNGLIGHETSANPASSNING MELLANSTADIE BESKRIVNING - HUS UPPRÄTTAD AV HRG:s INGENJÖRSBYRÅ AB Göran Burwall Datum

21 HRG:s Ingenjörsbyrå AB Centralskolan Övertorneå Beskrivning - Hus INNEHÅLLSFÖRTECKNING B BC FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M... 5 HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M... 5 BE FLYTTNING, DEMONTERING OCH RIVNING... 5 BEB FLYTTNING... 5 BEC DEMONTERING... 5 BED RIVNING... 5 BEE HÅLTAGNING... 5 E PLATSGJUTNA KONSTRUKTIONER... 6 ES PLATSGJUTNA KONSTRUKTIONER FÖR HUS... 6 ESB FORMAR FÖR BETONGGJUTNING I HUS... 6 ESC ARMERING, INGJUTNINGSGODS, FOGBAND M M I HUS... 6 ESE BETONGGJUTNINGAR I HUS... 7 F MURVERK... 8 FS MURVERK I HUS... 8 FSG MURVERK AV TEGEL I HUS... 8 G KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT... 9 GS KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT I HUS... 9 GSC KONSTRUKTIONER AV BETONGELEMENT I HUS... 9 GSN KONSTRUKTIONER AV ELEMENT AV TRÄ ELLER TRÄBASERAT MATERIAL I HUS... 9 GSP KONSTRUKTIONER AV ISOLERELEMENT FÖR HUS... 9 H KONSTRUKTIONER AV LÄNGDFORMVAROR HSB KONSTRUKTIONER AV LÄNGDFORMVAROR AV METALL I HUS HSD KONSTRUKTIONER AV LÄNGDFORMVAROR AV TRÄ I HUS I IB SKIKT AV TERMOISOLERVAROR M M I HUS OCH I GRUNDKONSTRUKTIONER TILL HUS TERMISK ISOLERING M M I HUS (EJ PLATSBYGGT KYL- ELLER FRYSRUM) IBC TERMISK ISOLERING AV GRUNDKONSTRUKTION IBE TERMISK ISOLERING AV YTTERVÄGG AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

22 HRG:s Ingenjörsbyrå AB Centralskolan Övertorneå Beskrivning - Hus IBF TERMISK ISOLERING AV BJÄLKLAG IBG TERMISK ISOLERING AV YTTERTAK ELLER YTTERBJÄLKLAG IBI TERMISK ISOLERING AV INNERVÄGG IG J JS JSC LJUDISOLERING AV BYGGNADSKONSTRUKTIONER MED TERMOISOLERVAROR SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM E D I HUS VATTENAVLEDANDE SKIKT AV BYGGPAPP, DUK, FOLIE E D FÖR PLAN PLÅT OCH ÖVERLÄGGSPLATTOR I HUS JSF FUKTSKYDDSSKIKT AV BYGGPAPP, DUK, PLASTFILM M M I HUS JT JTB TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER SAMT KOMPLETTERINGAR AV PLAN PLÅT FÖR HUS TAKTÄCKNINGAR, VÄGGBEKLÄDNADER, KOMPLETTERINGAR M M AV PLAN METALLISERAD STÅLPLÅT FÖR HUS K SKIKT AV SKIVOR KB SKIKT AV CEMENT-, KALCIUMSILIKAT- ELLER GIPSBASERADE SKIVOR E D KBB SKIKT AV FIBERCEMENT- ELLER KALCIUMSILIKATSKIVOR KBC SKIKT AV GIPSBASERADE SKIVOR KE SKIKT AV SKIVOR AV TRÄ ELLER TRÄBASERAT MATERIAL KEB SKIKT AV PLYWOODSKIVOR KEJ SKIKT AV SPÅNSKIVOR KH SKIKT AV GLASSKIVOR KHC FLERSKIKTSRUTOR L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M LC MÅLNING M M LCS BYGGPLATSMÅLNING AV HUS M SKIKT AV BELÄGGNINGS- OCH BEKLÄDNADSVAROR I HUS MB BELÄGGNINGAR OCH BEKLÄDNADER AV PLATTOR AV NATURSTEN, BETONG, KONSTBETONG, KERAMIK, MOSAIK E D MBE BELÄGGNINGAR OCH BEKLÄDNADER AV KERAMISKA PLATTOR MF BELÄGGNINGAR AV TEXTIL, KORK, LINOLEUM, GUMMI, PLAST M M OCH TÄTSKIKT AV PLASTMATTA AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

23 HRG:s Ingenjörsbyrå AB Centralskolan Övertorneå Beskrivning - Hus MFG BELÄGGNINGAR AV MATTA ELLER PLATTOR AV LINOLEUM MFK BELÄGGNINGAR AV MATTA ELLER PLATTOR AV PLAST OCH TÄTSKIKT AV PLASTMATTA N KOMPLETTERINGAR AV SAKVAROR M M NS KOMPLETTERINGAR AV SAKVAROR M M I HUS NSC KOMPLETTERINGAR TILL VÄGGÖPPNINGAR M M NSK TRAPPOR, RÄCKEN, BALKONGER M M NSM TAKLIST, SOCKELLIST, HÖRNLIST M M X INREDNINGAR OCH UTRUSTNINGAR XZ ÖVRIGA INREDNINGAR OCH UTRUSTNINGAR Y MÄRKNING, KONTROLL, DOKUMENTATION M M YS MÄRKNING, KONTROLL, DOKUMENTATION M M I HUS YSB MÄRKNING, SKYLTNING M M I HUS YSC KONTROLL OCH INJUSTERING M M I HUS YSD IDRIFTSÄTTNING AV HUS YSK TEKNISK DOKUMENTATION FÖR HUS YSL MILJÖDOKUMENTATION FÖR HUS Z ZS KONSTRUKTIONER AV DIVERSE MÄNGD-, FORM- ELLER SAKVAROR KONSTRUKTIONER AV DIVERSE MÄNGD-, FORM- ELLER SAKVAROR I HUS ZSB TÄTNING AV FOGAR I HUS ZSC TÄTNING AV GENOMFÖRINGAR I HUS ZSE FÄSTDON AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

24 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr B Projektnamn FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M BESKRIVNING - HUS 5(31) Handläggare G. Burwall Projektnr Datum Ändr.dat Bet Denna tekniska beskrivning ansluter till AMA Hus 11 B BC BE BEB BEC BED BEE BEE.41 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M FLYTTNING, DEMONTERING OCH RIVNING FLYTTNING DEMONTERING RIVNING Rivning plan 1 enligt Ritning A Rivning plan 2 enligt Ritning A Rivning plan 3 enligt Ritning A Rivning Vindsvåning enligt ritning A HÅLTAGNING Håltagning i befintligt hus Håltagning för eget arbete enligt ritningar Håltagning för installatörer enligt resp. installationshandling AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

25 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr E PLATSGJUTNA KONSTRUKTIONER 6(31) Handläggare Projektnamn BESKRIVNING - HUS G. Burwall Projektnr Datum Ändr.dat Bet E ES ESB ESB.2 ESB.22 ESC ESC.1 ESC.11 ESC.2 ESC.25 ESC.251 PLATSGJUTNA KONSTRUKTIONER PLATSGJUTNA KONSTRUKTIONER FÖR HUS FORMAR FÖR BETONGGJUTNING I HUS Formar av skivor Skivor ska vara av kvalitet lämpad för formsättning och ha hel yta och skarpa kanter. Väggform ska utföras utan horisontala skarvar vid rumshöjd upp till 2,7 m. Formar av skivor ska monteras linjerakt. Ändskarvar ska förläggas över stöd, till exempel över reglar. Formar av plywoodskivor Form av plywood till ytor som ska målningsbehandlas ska vara plast- eller filmbelagd. ARMERING, INGJUTNINGSGODS, FOGBAND M M I HUS Armering Ospänd armering och spännarmering ska uppfylla krav enligt SS-EN 13670:2009 avsnitt 6 och 7 samt SS :2011. Slakarmering Ingjutningsgods m m i platsgjuten betongkonstruktion Ingjutna rör Ingjutna rörledningar samt hylsor till rörledning UTFÖRANDEKRAV Ledningar som ska provtryckas får gjutas in först sedan de provtryckts och godkänts. Hylsor i golv i utrymme med golvbrunn ska gjutas in med överkanten minst 30 mm över färdigt golv. I övriga utrymmen ska hylsor gjutas in med överkanten i nivå med färdigt undergolv så att beläggningen kan dras fram över hylsan mot röret. AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

26 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr E PLATSGJUTNA KONSTRUKTIONER 7(31) Handläggare Projektnamn BESKRIVNING - HUS G. Burwall Projektnr Datum Ändr.dat Bet ESE ESE.1 ESE.14 BETONGGJUTNINGAR I HUS Grundkonstruktioner av platsgjuten betong Betongytor som ska isoleras med termiska isolervaror efter gjutning ska vara så jämna att det inte bildas kanaler mellan isoleringen och betongen. Hela grundplattor av platsgjuten betong ESE.1411 Hela grundplattor med stålglättad yta som underlag för beläggning Omfattning framgår av ritningar ESE.8 ESE.81 Diverse betonggjutningar i hus Undergjutningar Undergjutning ska ha uppnått föreskriven hållfasthet innan laster förs på konstruktionen. Vid undergjutning med sättningskompenserande bruk ska utförandet anpassas till brukets expansionsförlopp vid rådande temperatur så att expansion med säkerhet sker efter det att bruket fyllt ut utrymmet för undergjutning. AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

27 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr F MURVERK 8(31) Handläggare Projektnamn BESKRIVNING - HUS G. Burwall Projektnr Datum Ändr.dat Bet F FS FSG FSG.22 MURVERK MURVERK I HUS Befintligt fasadtegel ska återanvändas vid kompletteringar i öppningar. Fogar ska ha samma utseende och kulör som bef. fogar. MURVERK AV TEGEL I HUS Väggar av fasadtegel AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

28 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr G Projektnamn KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT BESKRIVNING - HUS 9(31) Handläggare G. Burwall Projektnr Datum Ändr.dat Bet G GS GSC GSC.2 GSN GSN.2 GSP GSP.32 KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT I HUS KONSTRUKTIONER AV BETONGELEMENT I HUS Gjutning mot slätform. Ingjutningsgods för infästning av sockelelement enligt leverantör. Grundkonstruktioner av betongelement Omfattning enligt ritningar. KONSTRUKTIONER AV ELEMENT AV TRÄ ELLER TRÄBASERAT MATERIAL I HUS Konstruktioner av förtillverkade limträelement Limträbalk enligt ritning. KONSTRUKTIONER AV ISOLERELEMENT FÖR HUS Fasadelement ska vara typ Lindab Sandwichelement eller likvärdigt. Tjocklek = 200mm. Isolering av mineralull. Brandkrav EI60. Dekorprofil 200. Kulör enligt fasadbeskrivning. Konstruktioner av isolerelement i yttervägg för hus AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

29 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr H KONSTRUKTIONER AV LÄNGDFORMVAROR 10(31) Handläggare Projektnamn BESKRIVNING - HUS G. Burwall Projektnr Datum Ändr.dat Bet H HSB HSB.1 HSB.11 HSB.111 HSB.12 HSB.124 HSB.14 HSB.141 HSD HSD.1 HSD.11 HSD.111 HSD.113 KONSTRUKTIONER AV LÄNGDFORMVAROR KONSTRUKTIONER AV LÄNGDFORMVAROR AV METALL I HUS Konstruktioner av längdformvaror av allmänt konstruktionsstål Stålmaterialet ska vara CE-märkt. Pelare och väggstommar av stålprofil Pelare av stålprofil Omfattning och utförande enligt ritning. Bjälklagsstommar av stålprofil Bjälklagsstommar av stålbalkar Omfattning och utförande enligt ritning. Stommar av stålprofil till yttertak, ytterbjälklag eller skärmtak Konstruktioner av stålbalkar till yttertak eller ytterbjälklag Omfattning och utförande enligt ritning. KONSTRUKTIONER AV LÄNGDFORMVAROR AV TRÄ I HUS Konstruktioner av längdformvaror av barrträ Syllar, stolpverk, regelstommar m m Syllar till stolpverk, regelstommar m m Bärande väggar ska utföras med syll. Syllen ska riktas och bringas till full anliggning mot underlaget. Syllen ska förankras i underlaget. Virke till syll ska vara konstruktionsvirke med minst 45 mm tjocklek. Syll av trä ska fuktskyddas mot betong, murverk eller annat fuktsugande material. Enkla träregelstommar till vägg Reglarna ska spikas eller skruvas i syll och hammarband.. Vid karm ska en minst 45 mm tjock regel placeras på vardera sidan. AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

30 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr H KONSTRUKTIONER AV LÄNGDFORMVAROR 11(31) Handläggare Projektnamn BESKRIVNING - HUS G. Burwall Projektnr Datum Ändr.dat Bet HSD.114 HSD.12 HSD.122 HSD.13 HSD.131 Dubbla träregelstommar till vägg Bjälklag, underslag, uppreglingar och undergolv Bjälkar Virke till bjälkar ska vara konstruktionsvirke. Omfattning enligt ritning. Taklag, skärmtak och inbrädningar Taklag HSD.1315 Åsar på underlag av metall Takåsar av limträ enligt ritning. Golvåsar av trä enligt ritning. HSD.133 Inbrädningar o d av yttertak HSD.1331 Inbrädning av yttertak - råspontade bräder Virke ska vara råspont av lägst sort G4-3 eller G2-3 enligt SS-EN och SS-EN /A1. Bräderna ska läggas med den sågade sidan (godsidan) upp och den notade (spårförsedda) kanten nedåt takfallet. Bräder ska spänna över minst två fack och skarvas stumt över stöd. Högst två bräder i bredd får skarvas över samma stöd. Bräderna ska spikas eller skruvas i varje stöd. Bräder som är bredare än 120 mm ska dubbelspikas/-skruvas. I den färdiga inbrädningen får inte finnas uppstickande spik eller skruv eller annat som kan orsaka skador på täckning med byggpapp eller dylikt. HSD.15 HSD.152 Kompletteringar av längdformvaror av barrträ till vägg eller innertak Stommar till undertak Glespanel enligt ritning. AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

31 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr I Projektnamn SKIKT AV TERMOISOLERVAROR M M I HUS OCH I GRUNDKONSTRUKTIONER TILL HUS BESKRIVNING - HUS 12(31) Handläggare G. Burwall Projektnr Datum Ändr.dat Bet I IB IBC IBC.1 IBC.12 IBC.2 IBC.3 SKIKT AV TERMOISOLERVAROR M M I HUS OCH I GRUNDKONSTRUKTIONER TILL HUS TERMISK ISOLERING M M I HUS (EJ PLATSBYGGT KYL- ELLER FRYSRUM) Underlag ska vara rent. Isolervara som monteras mot plana, hårda underlag ska sluta tätt mot underlaget utan luftspringor. Mattor ska monteras i fallande längder. Vid isolering i flera lag ska fogar förskjutas. TERMISK ISOLERING AV GRUNDKONSTRUKTION Termisk isolering på mark under grundkonstruktion Termisk isolering av cellplast under grundkonstruktion Enligt ritning. Termisk isolering i mark intill grundkonstruktion Enligt ritning. Termisk isolering utvändigt på murad eller gjuten grundsockel eller grundkantbalk Sockelelement, grund- och kantbalkselement Element ska bearbetas, monteras, armeras, motgjutas och efterbehandlas enligt tillverkarens anvisning. IBC.32 IBE IBF IBF.2 IBF.21 Termisk isolering av cellplast utvändigt på murad eller gjuten grundsockel eller grundkantbalk Enligt ritning. TERMISK ISOLERING AV YTTERVÄGG TERMISK ISOLERING AV BJÄLKLAG Termisk isolering mellan balkar i golvbjälklag av trä Termisk isolering av mineralull mellan balkar i golvbjälklag av trä Skivor och bjälklagslängder av mineralull ska klämmas mellan balkar så att de ansluter till balkarnas profiler. AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

32 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr I Projektnamn SKIKT AV TERMOISOLERVAROR M M I HUS OCH I GRUNDKONSTRUKTIONER TILL HUS BESKRIVNING - HUS 13(31) Handläggare G. Burwall Projektnr Datum Ändr.dat Bet IBG IBG.1 IBG.11 IBI IG TERMISK ISOLERING AV YTTERTAK ELLER YTTERBJÄLKLAG Termisk isolering mellan balkar eller överramar i yttertak eller ytterbjälklag Termisk isolering av mineralull mellan balkar eller överramar i yttertak eller ytterbjälklag Skivor av mineralull ska klämmas mellan balkar eller överramar. Om isolervaran har vindskydd ska detta vändas mot konstruktionens kalla sida och anslutas väl till balkar eller överramar samt övrigt vindskydd och vindavledare. TERMISK ISOLERING AV INNERVÄGG Enligt ritning. LJUDISOLERING AV BYGGNADSKONSTRUKTIONER MED TERMOISOLERVAROR Isolering enligt ritning. AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

33 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr J Projektnamn SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D BESKRIVNING - HUS 14(31) Handläggare G. Burwall Projektnr Datum Ändr.dat Bet J JS SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM E D I HUS Byggpapp till underlag för tätskikt och vattenavledande skikt ska förvaras och hanteras enligt tillverkarens dokumenterade anvisningar. JSC JSC.1 JSC.11 VATTENAVLEDANDE SKIKT AV BYGGPAPP, DUK, FOLIE E D FÖR PLAN PLÅT OCH ÖVERLÄGGSPLATTOR I HUS Vattenavledande skikt av byggpapp för plan plåt och överläggsplattor Underlag ska vara rent, jämnt och torrt. Våder i takfallets lutningsriktning ska alltid skarvklistras. Vid taklutning mindre än eller lika med 1:3 (18 grader) ska våder tvärs takfallets lutningsriktning skarvklistras. Om taktäckning av plan plåt eller överläggsplattor inte påförs i omedelbar anslutning - samma dag - till att underlaget täcks med byggpapp ska skarvklistring utföras oavsett taklutning. Skarvklistring ska utföras med varmasfalt, asfaltklister eller fabrikspålagd självhäftande asfaltbeläggning. Vattenavledande skikt av byggpapp för plan plåt och överläggsplattor i yttertak JSC.111 VU typ 111 JSC.112 VU typ 112 JSC.113 VU typ 113 JSC.114 VU typ 114 JSC.12 JSC.123 JSC.124 Detaljutföranden av vattenavledande skikt av byggpapp på yttertak Utförande av vattenavledande skikt av byggpapp vid takfot Utförande av vattenavledande skikt av byggpapp vid gavel AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

34 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr J Projektnamn SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D BESKRIVNING - HUS 15(31) Handläggare G. Burwall Projektnr Datum Ändr.dat Bet JSF JSF.5 JSF.55 JT JTB JTB.1 JTB.2 JTB.25 JTB.252 JTB.2522 JTB.5 JTB.52 FUKTSKYDDSSKIKT AV BYGGPAPP, DUK, PLASTFILM M M I HUS Fuktskyddsskikt av plastfilm (ej kyl- och frysrum) Häftklammer av koppar, monell eller stål får inte användas. Skarv ska utföras med minst 200 mm överlapp, där inte annat anges. Fuktskyddsskikt av plastfilm för yttertak TAKTÄCKNINGAR OCH VÄGGBEKLÄDNADER SAMT KOMPLETTERINGAR AV PLAN PLÅT FÖR HUS Underlag ska vara rent, torrt, fast samt ha erforderligt fall. Spikning eller skruvning genom plåt får inte ske på ett sådant sätt att läckage kan uppstå. Plåtar ska fogas samman genom falsning där inte annat anges. Falser ska förläggas och utföras på ett sådant sätt att vatten rinner av utan att tränga in i dem. TAKTÄCKNINGAR, VÄGGBEKLÄDNADER, KOMPLETTERINGAR M M AV PLAN METALLISERAD STÅLPLÅT FÖR HUS Taktäckningar och väggbeklädnader av plan plåt Kompletteringar av plåt vid taktäckning av plan plåt Ståndskivor och hängskivor vid taktäckning av plan plåt Hängskivor vid taktäckning av plan plåt Hängskivor vid falsat bandtäckt tak Kompletteringar av plan plåt till yttervägg, mur, innerbjälklag e d Bleck och lister ska ha fall från fasaden. Bakfall får inte förekomma. Fönsterbleck, droppbleck, listbeslag e d Underlag ska vara rengjort, jämnt och fast samt ha samma lutning som beslaget. Bleck och lister med längder mindre än mm ska utföras oskarvade. Vid skarvade bleck ska minsta skarvlängd vara 500 mm. AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

35 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr J Projektnamn SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D BESKRIVNING - HUS 16(31) Handläggare G. Burwall Projektnr Datum Ändr.dat Bet JTB.521 JTB.522 JTB.5221 JTB.524 JTB.527 JTB.8 JTB.81 JTB.811 JTB.82 JTB.821 Fönsterbleck Fönsterbleck ska utföras med ett minsta fall av 1:4 (14 ). Gavlar på fönsterbleck ska utföras med veck. Iklipp får inte förekomma. Gavlar på fönsterbleck ska utföras på ett sådant sätt att vatten inte leds in till bakomliggande vägg. Droppbleck i väggöppningar Droppbleck vid fönster och dörröppningar Tröskelbeslag Tröskelbeslag ska utföras med omslag och ankantning mot underlaget. Tätning ska utföras. Sockelbeslag Sockelbeslag enl väggelementleverantörs anvisningar. Kompletteringar för takavvattning Hängrännor Halvrunda hängrännor Enligt ritning. Stuprör Utvändiga stuprör Enligt ritning. AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

36 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr K SKIKT AV SKIVOR 17(31) Handläggare Projektnamn BESKRIVNING - HUS G. Burwall Projektnr Datum Ändr.dat Bet K KB KBB KBB.2 KBB.21 KBC KBC.3 KBC.32 KBC.321 SKIKT AV SKIVOR SKIKT AV CEMENT-, KALCIUMSILIKAT- ELLER GIPSBASERADE SKIVOR E D SKIKT AV FIBERCEMENT- ELLER KALCIUMSILIKATSKIVOR Skikt av fibercement- eller kalciumsilikatskivor inomhus Skikt av fibercement- eller kalciumsilikatskivor i vägg, pelare e d inomhus Skivor av Promatec för brandinklädnad av stålstomme. SKIKT AV GIPSBASERADE SKIVOR Skikt av kartongklädda gipsskivor Skikt av kartongklädda gipsskivor inomhus Skikt av kartongklädda gipsskivor i vägg, pelare e d inomhus Skivkanter i fog mellan skivor i fält ska ha samma kantutformning. Skivor där fogarna ska spacklas ska ha försänkta långkanter i fog. KBC.3211 Skikt av kartongklädda gipsskivor på reglar i vägg, pelare e d inomhus Vid dubbelsidig beklädnad ska fogarna vara förskjutna i förhållande till varandra. KBC.322 KE KEB KEB.2 KEB.21 Skikt av kartongklädda gipsskivor i innertakskonstruktion Omfattning enligt ritning. SKIKT AV SKIVOR AV TRÄ ELLER TRÄBASERAT MATERIAL SKIKT AV PLYWOODSKIVOR Skivkanter och fogar ska ha stöd av reglar. Skikt av plywoodskivor inomhus Skikt av plywoodskivor i vägg, pelare e d inomhus Omfattning enligt ritning. AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

37 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr K SKIKT AV SKIVOR 18(31) Handläggare Projektnamn BESKRIVNING - HUS G. Burwall Projektnr Datum Ändr.dat Bet KEJ KEJ.2 KEJ.23 SKIKT AV SPÅNSKIVOR Skikt av spånskivor inomhus Skikt av spånskivor i undergolv Spånskivor ska vara spontade längs alla kanter. Mot väggar, pelare, installationsdelar och dylikt ska skivor läggas med minst 10 mm rörelsefog. Omfattning enligt ritning. KEJ.231 KH KHC KHC.1 Skikt av spånskivor i undergolv på reglar e d Skivor ska monteras vinkelrätt mot reglarna med förskjutna kortfogar. SKIKT AV GLASSKIVOR FLERSKIKTSRUTOR Flerskiktsrutor av lamelltyp Säkerhetsklassat glas. AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

38 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr L Projektnamn PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M BESKRIVNING - HUS 19(31) Handläggare G. Burwall Projektnr Datum Ändr.dat Bet L LC LCS PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M MÅLNING M M BYGGPLATSMÅLNING AV HUS Färgmaterial ska vara anpassat till underlag och avsedd användning. Färgmaterial för användning utomhus ska vara anpassat till underlag och avsedd klimatbelastning. Skarvremsor Till skarvbehandling på gipsskivor med ytskikt av kartong ska pappersremsor användas. UTFÖRANDEKRAV Målning Underbehandling får inte påbörjas på underlag som inte är tillräckligt torrt eller som på annat sätt är olämpligt för föreskriven behandling. Vid målning inomhus ska material, underlag och arbetsställe vara uppvärmda till minst 10 C. Vid uppsättning av tapet och väv inomhus ska material, underlag och arbetsställe vara uppvärmda till minst 15 C. Målning av golv, väggar och tak. Utomhus Kanter och framsida på vägg- och takpaneler, foder, lister, knutbräder och dylikt ska underbehandlas före uppsättning. Vid målning utomhus ska färgfabrikantens dokumenterade rekommendationer om färgtjocklek följas. Ändträ på panelbräder, foder, lister, knutbräder och dylikt ska slipas av och före underbehandling skyddas mot vatteninträngning med penetrerande grundolja. Ytfuktkvoten i fasadvirke som ska målas får inte överstiga 16 procent. Målning av golv, väggar och tak. Inomhus Takvinkel inklusive en högst 3 mm bred springa ska tätspacklas där anslutande tak och/eller vägg skarv- eller bredspacklas. Vid behandling av skivfogar på väggar och i tak ska föreskriven skarvbehandling inklusive iläggning av vikt skarvremsa utföras även på hörn och i vägg- och takvinklar. AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

39 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr L Projektnamn PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M BESKRIVNING - HUS 20(31) Handläggare G. Burwall Projektnr Datum Ändr.dat Bet Uppsättning av tapet och väv Vid vävklistring eller tapetsering på vägg med socklar av uppvikt vinylplastmatta i våtutrymmen ska sockelns överkant spacklas ut och slipas av. Väggmaterialet ska dras ned ca 30 mm på vinylplastmattan och fästas med för ändamålet avsett lim. Färg ska gå ca 3 mm ned över vävkanten, se figur LCS/1. Vattenavvisande och vattentät målning. Inomhus Underlag ska vara torrt, rent och jämnt samt ha för ändamålet tillräckligt hållfast yta. Målning av vvs- och elinstallation Friliggande rör ska målas runt om. Rostskyddsmålning Svetsfogar som utförs på byggplatsen får inte rostskyddsmålas innan fog har kontrollerats. Stålytor ska förbehandlas före målning enligt SS-EN ISO :2007. Förbehandlad yta ska omedelbart grundas med rostskyddsgrundfärg. LCS.2 LCS.21 LCS.213 LCS.215 LCS.22 LCS.221 Generell byggplatsmålning Utvändig målning Målning av tak och takdetaljer utomhus Synliga träytor vid taksprång och gavlar målas. Målning av diverse byggnadsdelar utomhus Invändig målning Målning av golv, väggar och tak inomhus Kulörer enligt Rumsbeskrivning och ritningar. LCS.2212 Målning av väggar, pelare o d inomhus Brandinklädd stålstomme målas. Kulör: Vit. LCS Vattenavvisande målning av väggar, pelare o d inomhus Vattenavvisande målning i WC. LCS.2213 Målning av tak, takbalkar o d inomhus Omfattning enligt Rumsbeskrivning. AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

40 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr L Projektnamn PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M BESKRIVNING - HUS 21(31) Handläggare G. Burwall Projektnr Datum Ändr.dat Bet LCS.225 LCS.226 LCS.6 Målning av diverse byggnadsdelar inomhus Målning av installation inomhus Rostskyddsmålning av stålkonstruktioner Grund- och täckbeläggning ska utföras enligt ritning. Förbehandling och underbehandling ska utföras på fabrik och färdigmålning på byggplats efter montering. AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

41 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr M Projektnamn SKIKT AV BELÄGGNINGS- OCH BEKLÄDNADSVAROR I HUS BESKRIVNING - HUS 22(31) Handläggare G. Burwall Projektnr Datum Ändr.dat Bet M MB MBE MBE.22 MBE.221 MF MFG MFG.1 MFG.12 MFG.14 MFK MFK.2 MFK.21 MFK.211 SKIKT AV BELÄGGNINGS- OCH BEKLÄDNADSVAROR I HUS BELÄGGNINGAR OCH BEKLÄDNADER AV PLATTOR AV NATURSTEN, BETONG, KONSTBETONG, KERAMIK, MOSAIK E D BELÄGGNINGAR OCH BEKLÄDNADER AV KERAMISKA PLATTOR Väggbeklädnader o d av keramiska plattor inomhus Vattenavvisande beklädnader av keramiska plattor inomhus Omfattningen av vattenavvisande beklädnad, kakel, framgår av ritning. BELÄGGNINGAR AV TEXTIL, KORK, LINOLEUM, GUMMI, PLAST M M OCH TÄTSKIKT AV PLASTMATTA BELÄGGNINGAR AV MATTA ELLER PLATTOR AV LINOLEUM Golvbeläggningar av matta eller plattor av linoleum Golvbeläggningar av matta eller plattor av linoleum på lättbetong Omfattning, i bef byggnad, framgår av Rumsbeskrivning. Golvbeläggningar av matta eller plattor av linoleum på skivor Omfattning, i tillbyggnaden, framgår av Rumsbeskrivning. BELÄGGNINGAR AV MATTA ELLER PLATTOR AV PLAST OCH TÄTSKIKT AV PLASTMATTA Vattentäta beläggningar och tätskikt av plastmatta Vattentäta golvbeläggningar och tätskikt av plastmatta Vattentäta golvbeläggningar av plastmatta Beläggning ska dras upp på vägg minst 100 mm över färdigt golv. MFK.2112 Vattentäta golvbeläggningar av plastmatta på lättbetong Omfattningen är i nya wc på befintligt bjälklag. AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

42 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr N KOMPLETTERINGAR AV SAKVAROR M M 23(31) Handläggare Projektnamn BESKRIVNING - HUS G. Burwall Projektnr Datum Ändr.dat Bet N NS KOMPLETTERINGAR AV SAKVAROR M M KOMPLETTERINGAR AV SAKVAROR M M I HUS Virke ska ha en fuktkvot som vid leverans och inbyggnad högst motsvarar kraven för målfuktkvot som väljs med hänsyn till brukarområde och dokumenteras enligt SS-EN 14298:2004. NSC NSC.1 NSC.11 KOMPLETTERINGAR TILL VÄGGÖPPNINGAR M M Lagring ska ske på plan, torr, väl ventilerad och nederbördsskyddad uppställningsplats. Fönster, fönsterdörrar, dörrar o d får inte under någon del av byggtiden utsättas för fuktbelastning som överskrider den normala fuktbelastningen under brukstiden. Tillverkarens anvisningar för transport, lagring och montering samt skötsel och underhåll ska följas. Fönster, fönsterdörrar, fönsterpartier, väggpartier o d Fönster och fönsterdörrar NSC.1103 Fönster och fönsterdörrar av trä och aluminium Fönster enligt ritning. NSC.2 NSC.21 NSC.211 Dörrar, dörrpartier, portar, väggluckor o d Dörrstängare ska monteras enligt tillverkarens dokumenterade anvisningar. Ytterdörrar Ytterdörrar av metall NSC.2111 Ytterdörrar av allmänt konstruktionsstål Ståltrösklar Fasta trösklar av plåt som fästs i karmen i samband med tillverkningen ska ha hål för fastskruvning. Yt- och skyddsbehandlingar Ytterdörr av stål som målningsbehandlas på plats ska vid leverans vara rostskyddsmålad. Rostskyddsbehandling ska vara utförd även på icke synliga ytor. AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

43 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr N KOMPLETTERINGAR AV SAKVAROR M M 24(31) Handläggare Projektnamn BESKRIVNING - HUS G. Burwall Projektnr Datum Ändr.dat Bet NSC.22 NSC.222 NSC.7 NSC.71 Innerdörrar Innerdörrar av trä Innerdörrar enligt ritning. Kompletteringar till fönster, dörrar, grindar, rörliga väggar m m Smyginklädnader och listverk för fönster, dörrar e d NSC.7112 Smyginklädnader av trä för fönster, dörrar e d NSC.7113 Smyginklädnader av träbaserat material för fönster, dörrar e d NSC.712 Listverk för fönster, dörrar e d NSC.7122 Listverk av trä för fönster, dörrar e d UTFÖRANDEKRAV Lister ska geras i hörn och profileras i vinklar. Geringar, hörn, skarvar och fria ytor ska putsas. List ska spikas i underlag av trä med dyckert. NSC Foderlister av trä för fönster, dörrar e d Foderlist ska ha en minsta tjocklek av 12 mm. Foderlist ska spikas med centrumavstånd 300 mm. Foderlist ska monteras först efter det att beläggnings- och beklädnadsarbete avslutats. I våtutrymmen ska foderlist överlappa uppvikt tätskikt/beläggning och avslutas ca 15 mm över färdigt golv. NSJ.15 NSJ.151 NSK NSK.1 NSK.11 Fästöglor, säkerhetshakar o d Fästöglor på tak Omfattning enligt ritning TRAPPOR, RÄCKEN, BALKONGER M M Trappor m m Trappor av metall AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

44 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr N KOMPLETTERINGAR AV SAKVAROR M M 25(31) Handläggare Projektnamn BESKRIVNING - HUS G. Burwall Projektnr Datum Ändr.dat Bet NSK.111 NSK.3 NSK.31 NSK.311 Trappor av metall utomhus Trappor av varmförzinkat stål för utomhusbruk ska ha ett korrosionsskydd i aktuell korrosivitetsklass och enligt SS-EN ISO 1461:2009. Placering enligt ritning. Räcken, ledstänger o d Grader på räcken, ledstänger och dylikt ska slipas av. Handledare av metall ska slipas och putsas på alla ytor och kanter. Räcken Trappräcken Vfz räcke. Trappräcke, h=900mm. Vilplansräcke, h=1100mm. NSK.3111 Trappräcken utomhus NSK.32 NSK.321 NSM NSM.2 NSM.21 NSM.211 NSM.212 Ledstänger Ledstänger utomhus TAKLIST, SOCKELLIST, HÖRNLIST M M Lister av trä inomhus Lister av barrträ Geringar, hörn, skarvar och fria ytor ska putsas. Taklister av barrträ Taklist av trä ska spikas i underlag av trä med dyckert. Kulör: Vit. Sockellister av barrträ Sockellist ska ha en minsta tjocklek av 12 mm. Sockellist ska skruvas med listskruv. Sockellist ska monteras stumt mot golvet och så att golvets rörelser inte hindras. AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

45 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr X INREDNINGAR OCH UTRUSTNINGAR 26(31) Handläggare Projektnamn BESKRIVNING - HUS G. Burwall Projektnr Datum Ändr.dat Bet X XZ INREDNINGAR OCH UTRUSTNINGAR ÖVRIGA INREDNINGAR OCH UTRUSTNINGAR Plattformshiss Självbärande plattformshiss, Cibes A7000 eller likvärdig. Komplett installation med plattform och fribärande schakt. Hissanläggningen skall omfatta projektering, leverans och montage av driftklar anläggning samt dokumentation, funktionsprovning och installationsbesiktning. Skall uppfylla fljande krav: - Plattformsstorlek 1000x Märklast minst 400kg. - 4st stannplan (se höjder på ritning. Höjder kontrolleras av entreprenör). - Hisschakt av stålpanel. - Enkel slagdörr. - Telefon - GSM, nyckelsystem, inbyggd automatisk dörröppnare. - Belysning följer med plattformen. - Elektrisk batterinödsänkning. - Ingen ramp godtas i nedersta planet. - Service av samtliga installationer under garantitiden, minst 2st besök. Skall omfatta funktionskontroll samt erforderliga justeringar och reparationer. Protokoll upprättas och redovisas vid garantibesiktningen. Hissar ska vid strömavbrott automatiskt gå till närmaste stannplan eller förses med säkerställd strömförsörjning genom brandsäker kabel utanför hisschaktet alternativt brandsäkert förlagd kabel. Invändiga trapphissar Trapphiss Cibes S300 eller likvärdig. 2st trapphissar. Placerade för plan +8,12 till +10,17 samt plan +11,67 till +13,27 (höjder kontrolleras av entreprenör). Rivning av befintligt räcke samt återställning likvärdigt befintlig vägg. Trapphissar för rak trappa. I parkeringsläge skall plattformen kunna fällas upp. Lastkapacitet minst 225kg. Plattformsmått: b0800mm, d=1000mm. Plattformen levereras med halksäkert golv och fallskydd. Manöverdon med låsbar funktion på plattformen. Knapp för manöver hålls intryckt under färd. Manövertablå med taktila och visuelle knappar. Överlastningsskydd och nödstopp. CE-märkt. Nödsänkning skall kunna göras. Laddning av batterier ska ske automatiskt. Hissen ska kunna köras med batteridrift vid strömavbrott. Fångutrustning som stannar hissen vid överhastighet, >0,2 m/s. AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

46 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr Y MÄRKNING, KONTROLL, DOKUMENTATION M M 27(31) Handläggare Projektnamn BESKRIVNING - HUS G. Burwall Projektnr Datum Ändr.dat Bet Y YS YSB YSB.1 YSB.2 YSC YSC.1 MÄRKNING, KONTROLL, DOKUMENTATION M M MÄRKNING, KONTROLL, DOKUMENTATION M M I HUS MÄRKNING, SKYLTNING M M I HUS Märkning i hus Skyltning i hus KONTROLL OCH INJUSTERING M M I HUS Innan injustering utförs ska arbeten som kan påverka injusteringen vara slutförda. Tillverkarens dokumenterade anvisningar ska följas vid injustering och kontroll. Kontroll i hus Dokument över kontroll, provning och mätning ska innehålla de uppgifter som är relevanta, samt vara undertecknade av behörig undertecknare hos entreprenören. Intyg och protokoll ska tillställas beställaren utan dröjsmål. Program för egenkontroll Egenkontroll Funktionskontroll inför samordnad kontroll Kontroll ska dokumenteras och inkludera avvikelserapport. YSC.12 YSC.121 Kontroll av fukt Kontroll av relativ fuktighet (RF) Undergolv av betong Fuktmätning ska utföras. YSC.122 YSC.3 Kontroll av fuktkvot i trä Mätning ska utföras med elektrisk resistansfuktkvotmätare försedd med isolerade hammarelektroder. Kontrollmätning i hus AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

47 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr Y MÄRKNING, KONTROLL, DOKUMENTATION M M 28(31) Handläggare Projektnamn BESKRIVNING - HUS G. Burwall Projektnr Datum Ändr.dat Bet YSD YSD.1 YSK YSK.2 YSK.21 YSK.3 YSK.31 YSK.4 YSK.5 YSK.6 YSK.61 YSK.62 IDRIFTSÄTTNING AV HUS Information till drift- och underhållspersonal för hus TEKNISK DOKUMENTATION FÖR HUS Ritsätt, symboler, beteckningar, definitioner och dylikt ska vara enligt svensk standard. Benämningar och beteckningar ska överensstämma med utförd märkning. Språk i dokumentation ska vara svenska. Skalenliga ritningar ska förses med grafisk skala. Handling i pappersform ska vara i format enligt A-serien. Överlämnade handlingar ska vara förtecknade i separat dokument. Teknisk dokumentation som överlämnas till beställaren ska innehålla uppgift om datum som visar när dokumentationen har upprättats vad i byggnaden eller vilken installation som dokumentet avser i vilket sammanhang dokumentet är upprättat vem som upprättat dokumentet. Bygghandlingar för hus Bygghandlingar för byggande av hus Brandskyddsdokumentation. Relationshandlingar för hus Relationshandlingar i form av papperskopior (A1) samt digitalt överlämnas. Underlag för relationshandlingar för hus Kontrollplaner för hus Säkerhetsinstruktioner för hus Säkerhetsinstruktioner för Plattformshiss samt Trapphissar överlämnas. Driftinstruktioner för hus Handlingar på papper ska levereras insatta i A4-pärm försedd med innehållsförteckning, flikregister och märkning på pärmens rygg. Underlag för driftinstruktioner för hus Upprättade driftinstruktioner för hus AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

48 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr Y MÄRKNING, KONTROLL, DOKUMENTATION M M 29(31) Handläggare Projektnamn BESKRIVNING - HUS G. Burwall Projektnr Datum Ändr.dat Bet YSK.7 YSK.72 YSK.8 YSL Underhållsinstruktioner för hus Handlingar på papper ska levereras insatta i A4-pärm försedd med innehållsförteckning, flikregister och märkning på pärmens rygg. Upprättade underhållsinstruktioner för hus Deklaration av tekniska prestanda för hus MILJÖDOKUMENTATION FÖR HUS AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

49 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr Z Projektnamn KONSTRUKTIONER AV DIVERSE MÄNGD-, FORM- ELLER SAKVAROR BESKRIVNING - HUS 30(31) Handläggare G. Burwall Projektnr Datum Ändr.dat Bet Z ZS ZSB ZSB.1 ZSB.11 KONSTRUKTIONER AV DIVERSE MÄNGD-, FORM- ELLER SAKVAROR KONSTRUKTIONER AV DIVERSE MÄNGD-, FORM- ELLER SAKVAROR I HUS TÄTNING AV FOGAR I HUS Tätning av rörelsefogar m m i hus Tätning med fogmassa MATERIAL- OCH VARUKRAV Fogmassa Fogmassor ska uppfylla kraven för angiven klass enligt tabell ZSB.11/1. Bottningslist Bottningslist ska vara rund och ha porfri yta. ZSB.111 Tätning av rörelsefogar med fogmassa ZSB.1111 Tätning av utvändiga rörelsefogar i yttervägg med fogmassa ZSB.2 ZSB.21 ZSB.22 ZSC ZSC.2 Brandtätning av fogar i hus Fogmassor och fogskum för tätning av brandklassade byggnadsdelar ska motsvara kraven för aktuell brandklass. Brandtätning ska utföras med godkänd metod provad enligt SS-EN :2006+A1:2010. Brandtätning av utvändiga fogar Försegling med brandklassad fogmassa ska utföras på konstruktionens båda sidor. Brandtätning av invändiga fogar Försegling med brandklassad fogmassa ska utföras på konstruktionens båda sidor. TÄTNING AV GENOMFÖRINGAR I HUS Brandtätning av genomföringar i hus Brandtätning ska utföras med godkänd metod provad enligt SS-EN :2009. AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

50 Status sdf HRG:s INGENJÖRSBYRÅ AB Kod Text Dokument Sidnr Z Projektnamn KONSTRUKTIONER AV DIVERSE MÄNGD-, FORM- ELLER SAKVAROR BESKRIVNING - HUS 31(31) Handläggare G. Burwall Projektnr Datum Ändr.dat Bet ZSE FÄSTDON MATERIAL- OCH VARUKRAV Kvalitetssäkring Tillverkare av fästelement ska ha dokumenterad kvalitets- och miljöpolicy. Dokumentation på svenska avseende material, ytbehandling, monteringsanvisning samt teknisk prestanda ska redovisas på förpackning. Fästelement ska vid leverans vara fria från smuts och korrosionsangrepp. AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

51 ANTAL SIDOR: 1+10 HRG ARB.NR: CENTRALSKOLAN ÖVERTORNEÅ KOMMUN TILLGÄNGLIGHETSANPASSNING MELLANSTADIE 06.3 RUMSBESKRIVNING HUS FASADBESKRIVNING - HUS UPPRÄTTAD AV LOUISE LUNDQVIST HRG: s INGENJÖRSBYRÅ AB DATUM:

52 HANTVERKSVÄGEN GAMMELSTAD STATUS: Dokument RUMS- & FASADBESKRIVNING PROJEKTNAMN: CENTRALSKOLAN ÖVERTORNEÅ KOMMUN TILLGÄNGLIGHETSANPASSNING M.M. Sidnr 1 AV 10 DATUM: UPPRÄTTAD AV: Louise Lundqvist HANDLÄGGARE: Leif Burwall PROJEKTNR: Del Material Kod Målning Kulör,Glans,Anmärkn Rev RUMSBESKRIVNING HUS Rum nr: 1001A Rum namn: WC G. Plastmatta, Typ Forbo Aqualon eller likv Concrete Clay S. Uppvikt plastmatta h=100mm Lika golv. V. Ny vägg - Väv, målas Bef. vägg - målas Kakel frimärke ovan handfat D. WC-dörr enl. ritning Vit F. - T. Bef., målas Vit TL. - Ö. Inredning enl. WC-uppställning Se ritn. A Se A Se A Se A Handfat & Wc-stol enl. VS

53 HANTVERKSVÄGEN GAMMELSTAD STATUS: Dokument RUMS- & FASADBESKRIVNING PROJEKTNAMN: CENTRALSKOLAN ÖVERTORNEÅ KOMMUN TILLGÄNGLIGHETSANPASSNING M.M. Sidnr 2 AV 10 DATUM: UPPRÄTTAD AV: Louise Lundqvist HANDLÄGGARE: Leif Burwall PROJEKTNR: Del Material Kod Målning Kulör,Glans,Anmärkn Rev Rum nr: 1001B Rum namn: WC G. Plastmatta, Typ Forbo Aqualon eller likv Concrete Clay S. Uppvikt plastmatta h=100mm Lika golv. V. Ny vägg - Väv, målas Bef. vägg - målas Kakel frimärke ovan handfat D. WC-dörr enl. ritning Vit F. - T. Bef., målas Vit TL. - Ö. Inredning enl. WC-uppställning Se ritn. A Se A Se A Se A Handfat & Wc-stol enl. VS

54 HANTVERKSVÄGEN GAMMELSTAD STATUS: Dokument RUMS- & FASADBESKRIVNING PROJEKTNAMN: CENTRALSKOLAN ÖVERTORNEÅ KOMMUN TILLGÄNGLIGHETSANPASSNING M.M. Sidnr 3 AV 10 DATUM: UPPRÄTTAD AV: Louise Lundqvist HANDLÄGGARE: Leif Burwall PROJEKTNR: Del Material Kod Målning Kulör,Glans,Anmärkn Rev Rum nr: 1010 Rum namn: PASSAGE G. Nytt bjälklag: Linoleum, typ Forbo Marmoleum Concrete eller likv. Bef. Golv behålls. S. Plastlist lika bef. V. Betongsockel, målas Sandwichelement Bef. yttervägg som rivs kläs med plywood samt lister, målas Fabr. beh D. - - F. Fönster enl. ritning Vit T. Nytt - Gips, målas Bef. tak, målas TL. - Ö. Pelare, brandinkläds m. Promatect motsvarande EI60, målas Satellite Insida: Vit Insida: Vit Vit Vit Vit Vit Täcklist vid golvskarv Mellanrum mellan hiss och bef. yttervägg/pelare kläs med plåt. Kulör lika golv. Kulör lika hiss Hiss enl. beskrivning hus.

55 HANTVERKSVÄGEN GAMMELSTAD STATUS: Dokument RUMS- & FASADBESKRIVNING PROJEKTNAMN: CENTRALSKOLAN ÖVERTORNEÅ KOMMUN TILLGÄNGLIGHETSANPASSNING M.M. Sidnr 4 AV 10 DATUM: UPPRÄTTAD AV: Louise Lundqvist HANDLÄGGARE: Leif Burwall PROJEKTNR: Del Material Kod Målning Kulör,Glans,Anmärkn Rev Rum nr: 2002 Rum namn: TRAPPHALL G. Bef. S. Bef. V. Bef. D. Bef. F. - T. Bef. TL. - Ö. Trapphiss enl. beskrivning hus, se även ritning A

56 HANTVERKSVÄGEN GAMMELSTAD STATUS: Dokument RUMS- & FASADBESKRIVNING PROJEKTNAMN: CENTRALSKOLAN ÖVERTORNEÅ KOMMUN TILLGÄNGLIGHETSANPASSNING M.M. Sidnr 5 AV 10 DATUM: UPPRÄTTAD AV: Louise Lundqvist HANDLÄGGARE: Leif Burwall PROJEKTNR: Del Material Kod Målning Kulör,Glans,Anmärkn Rev Rum nr: 2004 Rum namn: KAPPRUM G. Linoleum, typ Forbo Marmoleum Concrete eller likv. S. Plastlist lika bef. V. Sandwichelement Bef. yttervägg som rivs kläs med plywood samt lister, målas Fabr. beh Satellite Insida: Vit Vit D. Ytterdörr enl. ritning Mörkgrå F. Fönster enl. ritning Vit T. Nytt - Gips, målas Bef. tak, målas TL. - Ö. Pelare, brandinkläds m. Promatect motsvarande EI60, målas Vit Vit Vit Täcklist vid golvskarv Mellanrum mellan hiss och bef. yttervägg/pelare kläs med plåt. Kulör lika golv. Kulör lika hiss. Hiss enl. beskrivning hus.

57 HANTVERKSVÄGEN GAMMELSTAD STATUS: Dokument RUMS- & FASADBESKRIVNING PROJEKTNAMN: CENTRALSKOLAN ÖVERTORNEÅ KOMMUN TILLGÄNGLIGHETSANPASSNING M.M. Sidnr 6 AV 10 DATUM: UPPRÄTTAD AV: Louise Lundqvist HANDLÄGGARE: Leif Burwall PROJEKTNR: Del Material Kod Målning Kulör,Glans,Anmärkn Rev Rum nr: 3001 Rum namn: KAPPRUM G. Bef. S. Bef. V. Bef. D. Bef. F. - T. Bef. TL. - Ö. Trapphiss enl. beskrivning hus, se även ritning A

58 HANTVERKSVÄGEN GAMMELSTAD STATUS: Dokument RUMS- & FASADBESKRIVNING PROJEKTNAMN: CENTRALSKOLAN ÖVERTORNEÅ KOMMUN TILLGÄNGLIGHETSANPASSNING M.M. Sidnr 7 AV 10 DATUM: UPPRÄTTAD AV: Louise Lundqvist HANDLÄGGARE: Leif Burwall PROJEKTNR: Del Material Kod Målning Kulör,Glans,Anmärkn Rev Rum nr: 3001A Rum namn: HALL G. Linoleum, typ Forbo Marmoleum Concrete eller likv. S. Plastlist lika bef. V. Sandwichelement Bef. yttervägg som rivs kläs med plywood samt lister, målas Fabr. beh Satellite Insida: Vit Vit D. Ytterdörr enl. ritning Mörkgrå F. Fönster enl. ritning Vit T. Nytt - Gips, målas Bef. tak, målas TL. - Ö. Pelare, brandinkläds m. Promatect motsvarande EI60, målas Vit Vit Vit Täcklist vid golvskarv Mellanrum mellan hiss och bef. yttervägg/pelare kläs med plåt. Kulör lika golv. Kulör lika hiss. Hiss enl. beskrivning hus.

59 HANTVERKSVÄGEN GAMMELSTAD STATUS: Dokument RUMS- & FASADBESKRIVNING PROJEKTNAMN: CENTRALSKOLAN ÖVERTORNEÅ KOMMUN TILLGÄNGLIGHETSANPASSNING M.M. Sidnr 8 AV 10 DATUM: UPPRÄTTAD AV: Louise Lundqvist HANDLÄGGARE: Leif Burwall PROJEKTNR: Del Material Kod Målning Kulör,Glans,Anmärkn Rev Rum nr: 4004 Rum namn: MUSIKSAL G. Bef. Mot 4004A, Trälist Fabr. beh. Vit S. Bef. V. Bef. D. - F. - Ny innervägg V2, Protect F - målas T. Bef. Mot 4004A Trälist Fabr. beh. Vit TL. - Ö. - Vit

60 HANTVERKSVÄGEN GAMMELSTAD STATUS: Dokument RUMS- & FASADBESKRIVNING PROJEKTNAMN: CENTRALSKOLAN ÖVERTORNEÅ KOMMUN TILLGÄNGLIGHETSANPASSNING M.M. Sidnr 9 AV 10 DATUM: UPPRÄTTAD AV: Louise Lundqvist HANDLÄGGARE: Leif Burwall PROJEKTNR: Del Material Kod Målning Kulör,Glans,Anmärkn Rev Rum nr: 4004A Rum namn: HALL G. Linoleum, typ Forbo Marmoleum Concrete eller likv. S. Plastlist lika bef. V. Sandwichelement Bef. yttervägg som rivs kläs med plywood samt lister, målas Innervägg, V2, Protect F - målas D. Ytterdörr enl. ritning Innerdörr enl. ritning Fabr. beh F. Fönster enl. ritning Vit T. Nytt - Gips, målas Bef. tak, målas TL. - Ö. Pelare, brandinkläds m. Promatect motsvarande EI60, målas Satellite Insida: Vit Vit Vit Mörkgrå Vit Vit Vit Vit Täcklist vid golvskarv Mellanrum mellan hiss och bef. yttervägg/pelare kläs med plåt. Kulör lika golv. Kulör lika hiss. Hiss enl. beskrivning hus.

61 HANTVERKSVÄGEN GAMMELSTAD STATUS: Dokument RUMS- & FASADBESKRIVNING PROJEKTNAMN: CENTRALSKOLAN ÖVERTORNEÅ KOMMUN TILLGÄNGLIGHETSANPASSNING M.M. Sidnr 10 AV 10 DATUM: UPPRÄTTAD AV: Louise Lundqvist HANDLÄGGARE: Leif Burwall PROJEKTNR: Del Material Kod Målning Kulör,Glans,Anmärkn Rev FASADBESKRIVNING Betongsockel, målas Mörkgrå (Lika bef.) Sandwichelement Ljusgrå/Silver (std. kulör) Pilaster/Hörnbeslag Lika sandwichelement Fönster/Dörrbeslagning (droppbleck etc) Vit Vindskivor Vit (Kod: ) Hängränna + stuprör Vit Takplåt, bandtäckning Mörkgrå/svart Takutstick (takstol, inbrädning) Vit (Kod: ) Utrymningstrappa Varmförzinkad spiraltrappa, Radie: 1000mm. Varmförzinkade vilplan 3st. Anpassas efter bef. förhållanden. Trappa inkl. vilplan och infästningar utformas samt dimensioneras av trappleverantör. Betongfundament för spiraltrappa se ritn. K
