1 Resonemang om Hantering och användning av trä för klimatskärmen Baserat på delvis preliminära resultat och bedömningar Lagring och montage på fabriken Montering av fukt -och temperaturlogger. Momentanmätning av fuktkvot och provtagning för mikrobiologisk analys. Transport till byggarbetsplatsen Kontinuerlig mätning av klimatet. Montering på byggarbetsplatsen Kontinuerlig mätning av klimatet. Momentanmätning av fuktkvot. Provtagning för mikrobiologisk analys. Nedmontering av logger. Färdigt hus Studeras i ett annat delprojekt. Lars Olsson, SP Byggnadsfysik och innemiljö

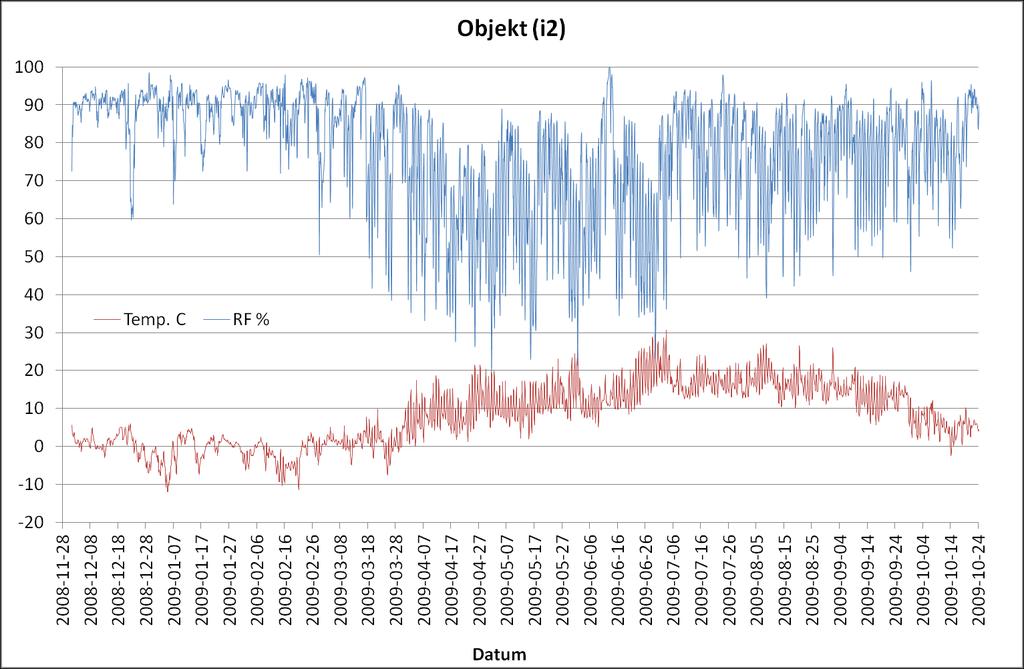

2 Hantering av virke Lagringstid Klimat i virkeslager i2 (Götaland) Mätpunkt i2 är mätt i luften utomhus under tak där virke lagras. (SP rapport 2010:02).

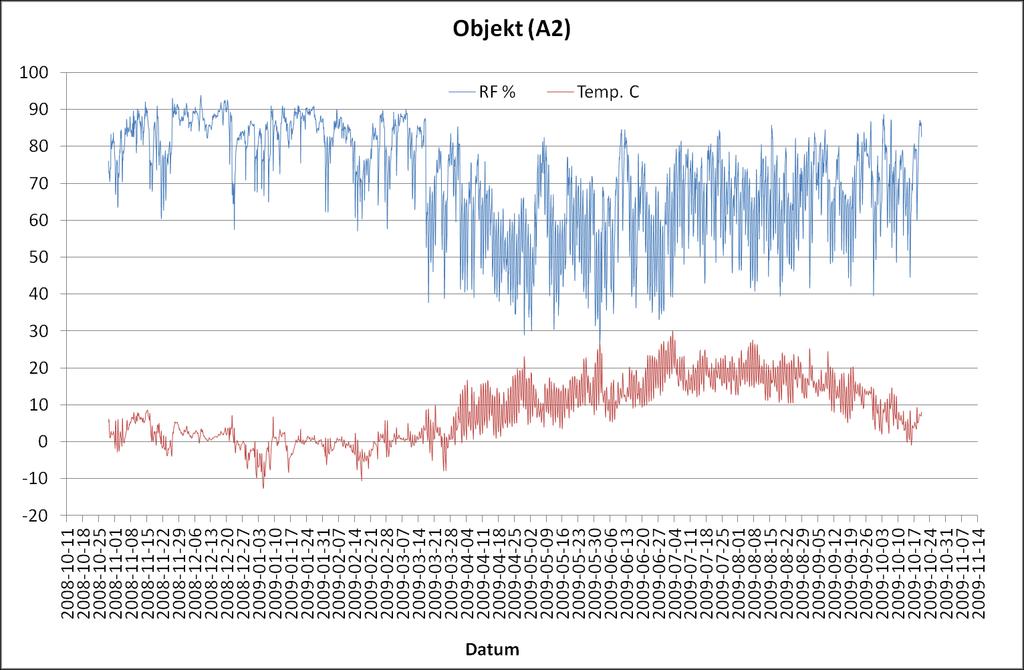

3 Klimat i virkeslager A2 (Götaland) A2 är mätt i luften i ouppvärmd byggnad med virkeslager. (SP rapport 2010:02).

4 Mögelindex för virke i virkeslager (Götaland) Mätpunkt i2 är mätt i luften utomhus under tak där virke lagras. Samtliga virkeslager i Götaland (SP rapport 2010:02). Simulering utförd av Tord Isaksson, LTH baserat på WoodBuilds mögelmodell.

5 Hur ser klimatet ut i ett virkespaket?

6 Omfördelning av fukt i virkesstycken Hur ser klimatet ut i ett virkespaket? Virkesytorna i ett virkespaket är torra efter torkningen och blir fuktiga efter en tid. Hur lång tid?

7 RF- och fuktkvotsfördelning i virkesstycke 45x195 mm Resultaten redovisas för det värsta tvärsnittet, ett lodrätt mittsnitt i figur.

8 u [%] Tid till jämvikt med 18 % medelfuktkvot i ett virkesstycke Dygn ,000 0,005 0,010 0,015 0,020 Djup [m] Resultaten visas i figurerna för de båda medelfuktkvoterna. Att hysteres beaktats ses tydligt genom att fuktkvoten inte utjämnas till samma värde genom hela tvärsnittet. Istället blir det lägre fuktkvoten i de övre 10 millimetrarna av virkesstycket. (Beräknat av Lars-Olof Nilsson 2012)

9 Hur kan det vid lika RF bli olika fuktkvot? Desorption = Uttorkning Absorption = uppfuktning

10 Hantering av virke - Lagringstid Simulering utförd av Tord Isaksson, LTH, baserat på WoodBuilds mögelmodell.

11 Hantering av virke - Lagringstid Simulering utförd av Tord Isaksson, LTH, baserat på WoodBuilds mögelmodell.

12 Hantering av virke - Lagringstid Simulering utförd av Tord Isaksson, LTH, baserat på WoodBuilds mögelmodell.

13 Målfuktkvot enligt EN (Källa:Dried Timber)

14 Hantering av virke - Lagringstid Ett förslag är att begränsa lagringstiden för virke framförallt sommartid: Med inplastat virke med målfuktkvot >15%. Med oinplastat virke (alla fuktkvoter) i okontrollerat klimat

15 Hantering av virke - Lagringstid Mögeltillväxt på virke Träslag gran (reglar) konstant provningsklimat ca 80 % RF och 15 ºC. Resultat: Andel prover med växt (2-3) 6 veckor 9 veckor 15 veckor 15 % 18 % 22 % Frekvens 0=ingen påväxt, 1=någon eller enstaka hyfer, 2=gles, men tydligt etablerad påväxt, 3=fläckvis riklig påväxt, 4=kraftig påväxt över hela provet. Ovanstående resultat (Johansson & Bok) har ännu inte publicerats. Se även SP rapport 2011:51 (Johansson & Bok 2011)

16 Hantering av virke - Väderskydd Virkespaket bör lagras under tak eller likvärdigt. Enstaka små hål i plastningen kan orsaka inläckage och ge omfattande fuktskador. Undvik direkt solljus för inplastat virkespaket. Se SP rapport 2011:18 (Olsson 2011) Se Handbok- Fukt i trä för byggindustrin (Esping et al 2005)

17 Hantering av virke Om virket utsatts för uppfuktning Åtgärder bör vidtas. Säkerställ omedelbar torkning av alla virkesytor. Uppföljning med fuktkvotsmätning av virkesytor (även ändträ). Om >18 % ytfuktkvot överskrids mer än två dagar (eller har varit utsatt för uppfuktning i flera dagar) bör ytorna kontrolleras med avseende på mögelväxt; provbitar bör skickas iväg på analys för resultat före användning. Se SP rapport 2011:51 (Johansson & Bok 2011) Förebygg - sträva att göra rätt!

18 Användning(byggnation)- Välj lämplig fuktkvot beroende på konstruktionslösning Hur mycket byggfukt klarar konstruktionen? Låt utföra en fuktberäkning av konstruktion. Fukttillstånden ur beräkningsresultaten läggs in i en mögelmodell. Se exjobb från KTH Fuktomlagringar i välisolerade ytterväggar (Forsberg 2011).visar att kravet på tillåten max inbyggnadsfuktkvot varierar i dessa fall beroende på konstruktionslösning (16-20 %).

19 Användning(byggnation)- Väderskydd Förebygg - sträva att göra rätt

20 Användning (byggnation)- Regn under stomresning Träsyllar som utsätts för fritt vatten före eller efter inbyggnad bör bytas ut. Blöta syllar möglar alltid. Se SP rapport 2011:18 (Olsson 2011) Fuktig syll, vatten ovanpå fuktspärr. Blöta syllar möglar alltid

21 Användning (byggnation)- Traditionell syllösning bör inte användas om risk för uppfuktning! Rekommendation: Utveckla fuktsäkra lösningar se SP rapport 2011:18 (Olsson 2011) se Träteknikcentrum rapport (1986) Se Att bygga torrt (Hansson 1989), Byggförlaget

22 Användning (byggnation)- Bestämning av träfasaders täthet mot slagregn Provning av 4 st objekt med fasaddetaljer, 2 st med stående panel respektive 2 st med liggande panel. Bilden visar 2 objekt.

23 Användning(byggnation)- Bestämning av träfasaders täthet mot slagregn Tabellen redovisar var det läckte för respektive objekt S1= stående läkt för objekt 1, L1=liggande läkt för objekt 1 o.s.v. Typ av detalj Midjebleck Elrör/ ventil.rör Fönster Lätt infästn. Tung infästning Objekt S1,L2 S1 S1, S2 L1,L2 L1

24 Användning (byggnation)- Bestämning av träfasaders täthet mot slagregn Slutsatser utifrån 4 st provobjekt Inläckage vid detaljanslutningar såsom vid fönster, fönsterbleck m.m. Dräneringen i spalten kan hindras av liggande läkt och vid horisontella förstärkningar bakom fönsterfoder och midjebleck. Vatten sugs upp i träändar. Oftare läckage med liggande panel. Vatten rann på utsidan av vindskydden. Risk för inläckage i stommen om vindskyddet är otätt vid genomföringar och skarvar. Vatten sugs delvis upp av baksida fasadpanel. Viktigt att luftspalten är välventilerad (Falk 2010) och dränerande. -Se SP Rapport 2012:45 (Olsson 2012) Laboratoriestudie av träfasaders täthet mot slagregn.

25 Tecken på inläckage till träreglar

26 Otät fasadbeklädnad och vindskydd

27

28

29

30 Användning(byggnation)- Torr trästomme med isolerande vindskydd 10C RF(%) 9C RF(%) 8C RF(%) 7C RF(%) 6,2C RF(%) 6,1C RF(%) 10C Temp(C) 9C Temp(C) 8C Temp(C) 7C Temp(%) 6,2C Temp(C) 6,1C Temp(C) Ute RF(%) Dygn

31 Användning (byggnation)- Utvärdering av pilothus, kallvind i Falkenberg med styrd ventilation (Simulering utförd av Tord Isaksson, LTH, baserat på WoodBuilds mögelmodell.)

32 Användning(byggnation)- Utvärdering av pilothus, kallvind i Växjö I vindsbjälklaget ligger ventilationsrör synligt samt att en del av utrymmet utgörs av ett fläktrum (Simulering utförd av Tord Isaksson, LTH, baserat på WoodBuilds mögelmodell.)

33 Tack!
