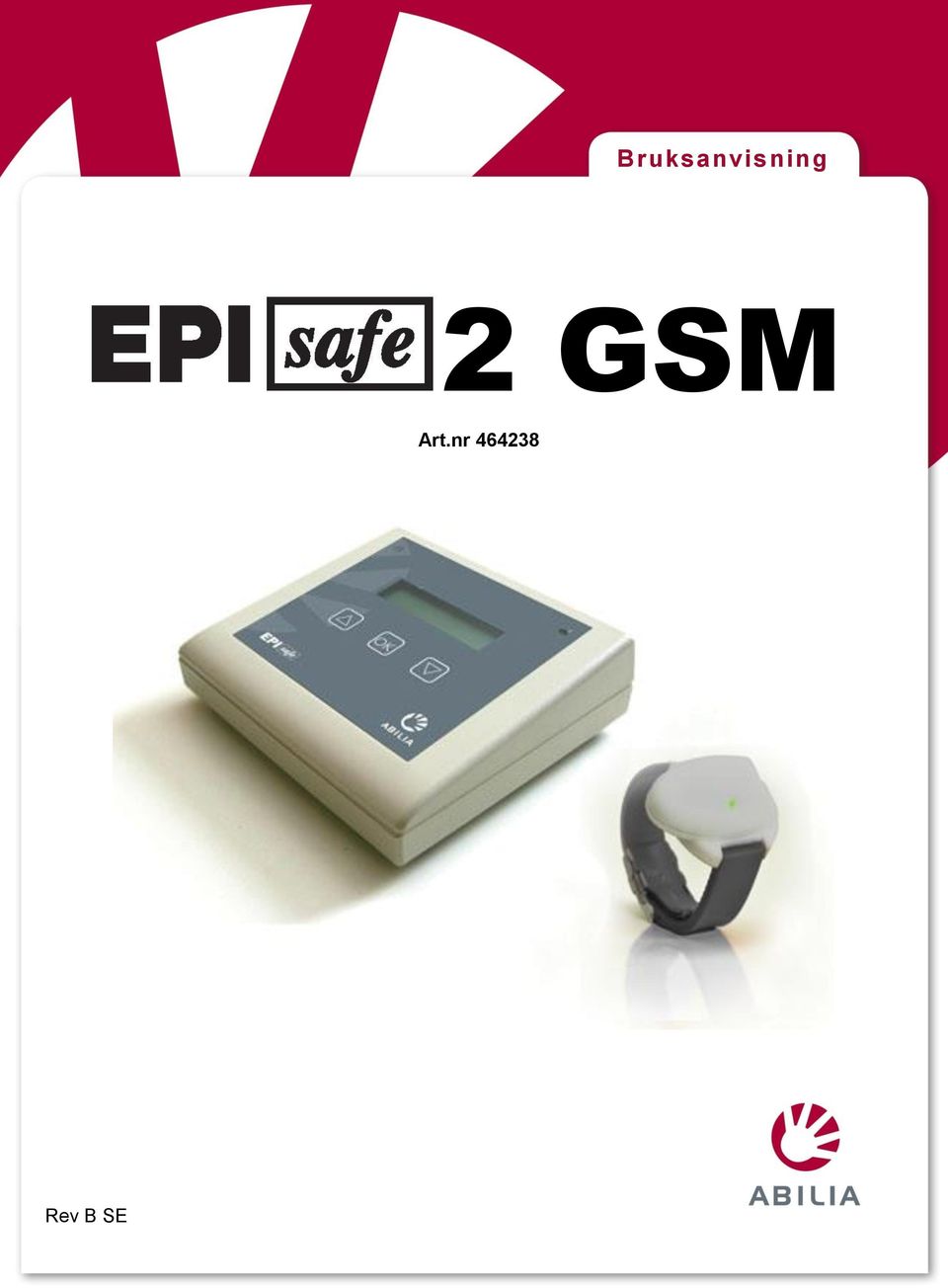

1 Bruksanvisning 2 GSM Art.nr Rev B SE

2 2

3 Innehållsförteckning 1. Inledning Artiklar som medföljer: Tillbehör Inkoppling av EPIsafe 2 GSM-larmet Montering av Basmodul Kodning av EPIsafe 2 GSM Användning av EPIsafe 2 GSM-larmet EPIsafe 2 GSM-menyn Ta emot larmsamtal Pausfunktion Daglig användning Begränsningar i räckvidd Daglig rutin Rengöring EPIsafe 2 GSM-larmets säkerhet Säkerhet vid strömavbrott: Byte av Sensorbatteri Repeater Felsökningsschema Tekniska specifikationer Säkerhet och ansvar

4 4

5 1. Inledning EPIsafe 2 epilepsilarm är utvecklat för att registrera epileptiska anfall i form av kramper. Larmet kan användas både under natten och på dagen. Larmet registrerar och larmar, när personen får ett generaliserat tonisk/kloniskt anfall, även benämnt grand mal. Larmet registrerar inte stilla anfall, eller anfall, där det endast förekommer enstaka ryckningar, muskelsammandragningar, huvudrörelser eller liknande. Larmet består av ett armband med inbyggd sensor och ett uppladdningsbart batteri, samt en Basmodul. Armbandet används på höger eller vänster handled på samma sätt som en armbandsklocka. Sensorn mäter armens rörelser i 3 dimensioner och beräknar om rörelserna är av epileptisk karaktär eller om det är normala rörelser. Sensorn och Basmodulen kommunicerar fortlöpande med varandra med hjälp av trådlös teknik. Larmsignaler sänds från Sensorn till Basmodulen, som sänder larm till stödperson med hjälp av den inbyggda GSM-sändaren. Basmodulen kontrollerar ständigt om Sensorn är innanför räckvidden eller om Sensorns batteri behöver laddas. Basmodulen innehåller dessutom en loggfunktion, som visar bl.a. tidpunkter för larm. Sensorn och huvudenheten har en räckvidd på ca 50 meter vid fri sikt. Räckvidden inomhus begränsas beroende på olika byggnadsmaterial. Räckvidden kan ökas genom att använda en repeater (extra tillbehör). EPIsafe 2 GSM är utvecklad för användning inomhus. Larmet är inte avsett för utomhusanvändning på grund av den begränsade räckvidden. EPIsafe 2 GSM kan användas av både vuxna personer och äldre barn. Barn under 10 år bör använda Falck 6900 EpiKlon. Larmet används för att förhindra att allvarliga anfall inte förbigås men bör inte användas som enda säkerhet. Personlig tillsyn av personen är nödvändig. EPIsafe 2 GSM är utvecklad för användning med den senaste tekniken och kraven överensstämmer med EU:s direktiv 93/42, medicinsk appartur i riskklass I. 5

6 2. Artiklar som medföljer: 1. Sensor (armband med inbyggd sensor och batteri). 2. Laddare till Sensorn. 3. Basmodul EPIsafe 2 GSM. 4. Strömförsörjning till Basmodul. 5. Kabel för anslutning till ALERTpager Personsökare 6. Bruksanvisning. 3. Tillbehör För att få tillgång till telenätet måste ett SIM-kort monteras. EPIsafe 2 GSM skickar larmsamtal och SMS-meddelanden via den inbyggda GSMsändaren till en stödpersons mobiltelefon. Om du vill att larmet också ska kopplas till externa vidaresändningsenheter, t.ex. trygghetstelefon, personsökare eller liknande, är detta möjligt via AUX-porten på basenhetens baksida. Kontakta din återförsäljare för mer information. 6

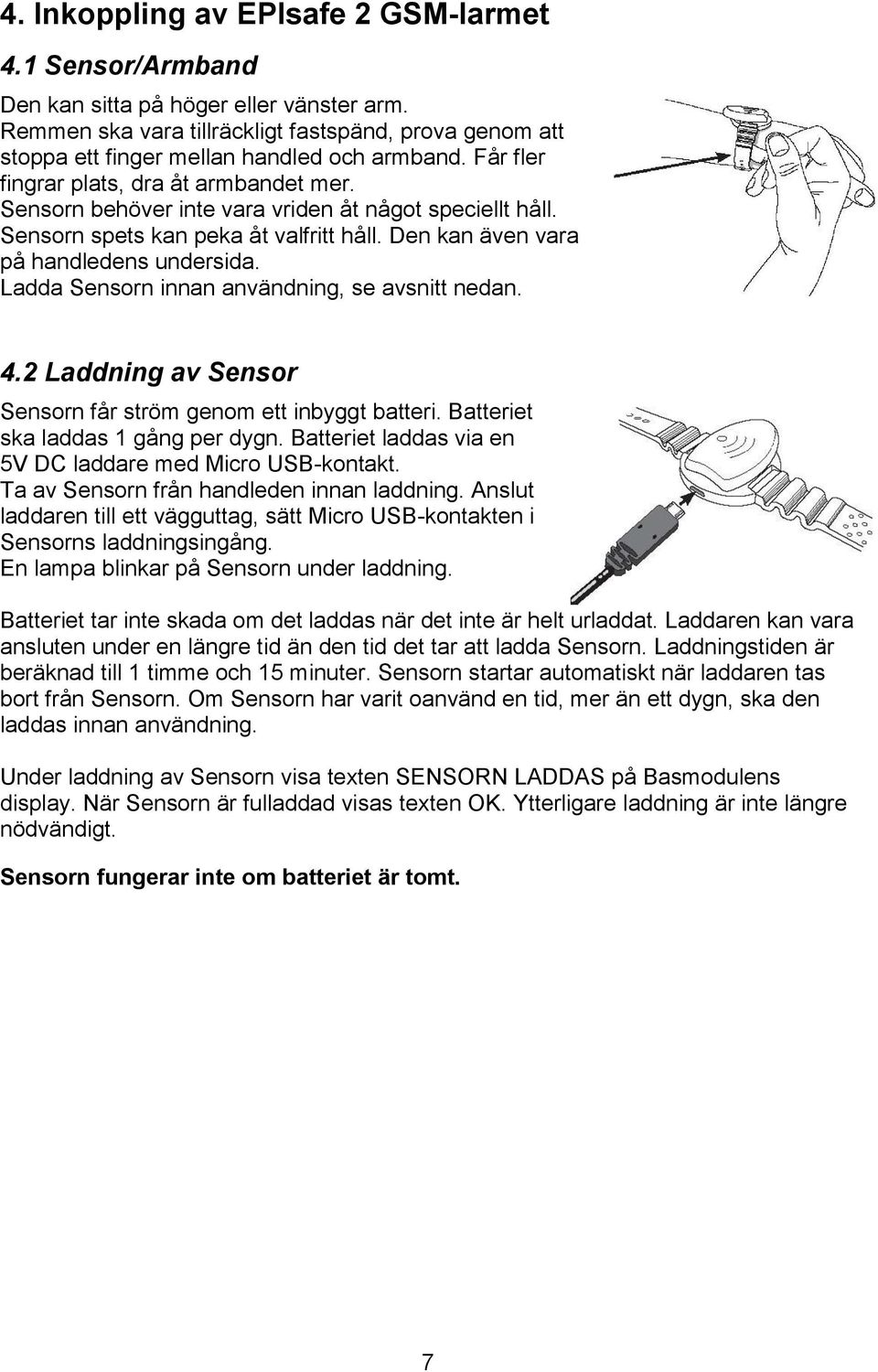

7 4. Inkoppling av EPIsafe 2 GSM-larmet 4.1 Sensor/Armband Den kan sitta på höger eller vänster arm. Remmen ska vara tillräckligt fastspänd, prova genom att stoppa ett finger mellan handled och armband. Får fler fingrar plats, dra åt armbandet mer. Sensorn behöver inte vara vriden åt något speciellt håll. Sensorn spets kan peka åt valfritt håll. Den kan även vara på handledens undersida. Ladda Sensorn innan användning, se avsnitt nedan. 4.2 Laddning av Sensor Sensorn får ström genom ett inbyggt batteri. Batteriet ska laddas 1 gång per dygn. Batteriet laddas via en 5V DC laddare med Micro USB-kontakt. Ta av Sensorn från handleden innan laddning. Anslut laddaren till ett vägguttag, sätt Micro USB-kontakten i Sensorns laddningsingång. En lampa blinkar på Sensorn under laddning. Batteriet tar inte skada om det laddas när det inte är helt urladdat. Laddaren kan vara ansluten under en längre tid än den tid det tar att ladda Sensorn. Laddningstiden är beräknad till 1 timme och 15 minuter. Sensorn startar automatiskt när laddaren tas bort från Sensorn. Om Sensorn har varit oanvänd en tid, mer än ett dygn, ska den laddas innan användning. Under laddning av Sensorn visa texten SENSORN LADDAS på Basmodulens display. När Sensorn är fulladdad visas texten OK. Ytterligare laddning är inte längre nödvändigt. Sensorn fungerar inte om batteriet är tomt. 7

8 5. Montering av Basmodul Basmodulen kan placeras var som helst i lägenheten/huset men inte mer än 10 meter från sängen. Ett SIM-kort måste sättas in i SIMkorthållaren på baksidan. Sätt i kortet med det avfasade hörnet inåt till vänster, se bilden. Tryck in minneskortet helt tills det hörs ett "klick". Tryck eventuellt till med nageln. När ett SIM-kort är monterat är det möjligt att sända larmsamtal via mobiltelefonnätet till en stödperson. SIM-kortet har ett telefonnummer. Skriv ner detta telefonnummer och spara informationen. Om SIM-kortet har PIN-kod, måste den tas bort innan SIM-kortet sätts in i Basmodulen, se avsnitt 19.1 Problemlösning vid SIM-kortsfel. Om man inte tar bort PIN-koden så kommer EPIsafe GSM att försättas i felläge. Den medföljande nätadaptern sätts i närmaste vägguttag. Adapterns fyrkantiga kontakt sticks in Basmodulens 12V DC-ingång, på baksidan. När strömmen ansluts, kommer Basmodulen att söka efter Sensorn efter en kort självtest. Texten SENSOR UPPSTART visas i displayen tills Basmodulen har hittat Sensorn. När Sensorn hittats, går Basmodulen automatiskt över i övervakningsläge och visar OK i menyn och dioden i högra hörnet lyser grönt. Larmet är nu i drift. Basenheten kan stängas av via menyn. Om strömförsörjningen till Basenheten bryts utan att man först har stängt av Basenheten ges en ljudsignal i cirka 10 sekunder och ett SMS skickas till stödpersonens mobiltelefon. 8

9 6. Kodning av EPIsafe 2 GSM EPIsafe 2 GSM-larmet måste kodas för att kunna skicka larmsamtal och andra meddelanden till en stödperson. Kodningen görs genom att skicka SMS från en vanlig mobiltelefon till numret på SIM-kortet som är monterat i EPIsafe 2 GSM Basmodul. Ett larmnummer måste kodas in. Om detta inte sker kommer inte EPIsafe 2 GSM att kunna skicka larmsamtal till stödpersonen. Man kan även koda in en larmtext, samt ett backup-nummer som larmen vidarekopplas till om larmnumret är upptaget eller inte kan ringas upp. 6.1 Kodning av larmnummer Larmnumret läggs in genom att skicka ett SMS till numret på SIM-kortet som är monterat i EPIsafe 2 GSM Basmodul. Meddelandet måste börja med texten san1 följt av det telefonnummer som EPIsafe 2GSM Basenheten ska ringa upp först. Exempel: san Det är möjligt att lägga in telefonnummer på mellan 5 och 14 siffor. Landskod ska inte anges. Larmnumret kan skrivas med eller utan mellanrum. När larmnumret tas emot av EPIsafe 2 GSM Basmodul sparas informationen. Efter att ett larmnummer har kodats in MÅSTE man alltid kontrollera att det fungerar som det ska innan utrustningen tas i bruk. Kontrollera genom att framkalla ett larm och kontrollera att stödpersonens mobiltelefon får ett larmsamtal. Varning: Om det inte finns ett inkodat larmnummer, larmnumret är felaktigt eller inte existerar, kommer det att leda till att larmet inte överförs till stödpersonen. 9

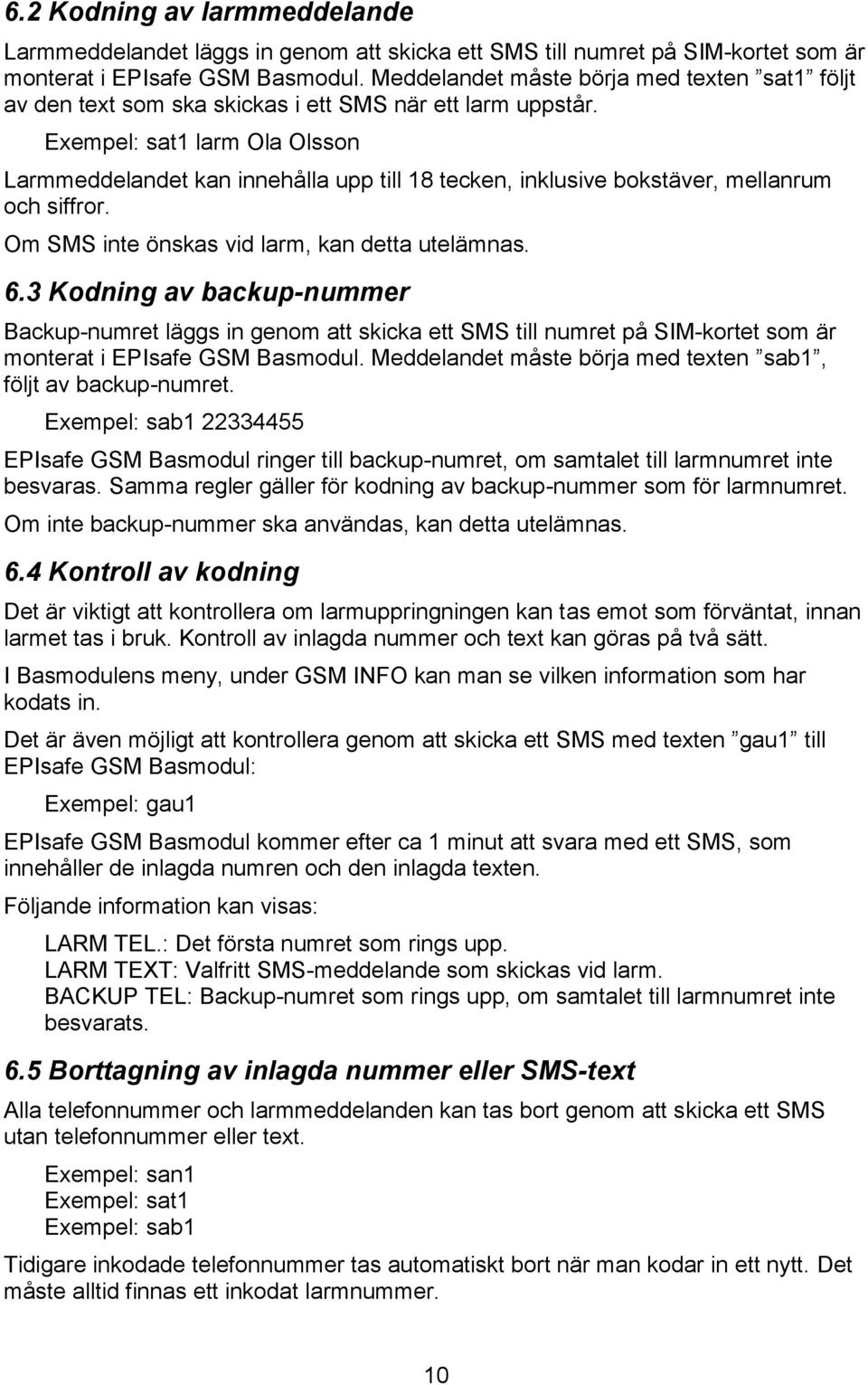

10 6.2 Kodning av larmmeddelande Larmmeddelandet läggs in genom att skicka ett SMS till numret på SIM-kortet som är monterat i EPIsafe GSM Basmodul. Meddelandet måste börja med texten sat1 följt av den text som ska skickas i ett SMS när ett larm uppstår. Exempel: sat1 larm Ola Olsson Larmmeddelandet kan innehålla upp till 18 tecken, inklusive bokstäver, mellanrum och siffror. Om SMS inte önskas vid larm, kan detta utelämnas. 6.3 Kodning av backup-nummer Backup-numret läggs in genom att skicka ett SMS till numret på SIM-kortet som är monterat i EPIsafe GSM Basmodul. Meddelandet måste börja med texten sab1, följt av backup-numret. Exempel: sab EPIsafe GSM Basmodul ringer till backup-numret, om samtalet till larmnumret inte besvaras. Samma regler gäller för kodning av backup-nummer som för larmnumret. Om inte backup-nummer ska användas, kan detta utelämnas. 6.4 Kontroll av kodning Det är viktigt att kontrollera om larmuppringningen kan tas emot som förväntat, innan larmet tas i bruk. Kontroll av inlagda nummer och text kan göras på två sätt. I Basmodulens meny, under GSM INFO kan man se vilken information som har kodats in. Det är även möjligt att kontrollera genom att skicka ett SMS med texten gau1 till EPIsafe GSM Basmodul: Exempel: gau1 EPIsafe GSM Basmodul kommer efter ca 1 minut att svara med ett SMS, som innehåller de inlagda numren och den inlagda texten. Följande information kan visas: LARM TEL.: Det första numret som rings upp. LARM TEXT: Valfritt SMS-meddelande som skickas vid larm. BACKUP TEL: Backup-numret som rings upp, om samtalet till larmnumret inte besvarats. 6.5 Borttagning av inlagda nummer eller SMS-text Alla telefonnummer och larmmeddelanden kan tas bort genom att skicka ett SMS utan telefonnummer eller text. Exempel: san1 Exempel: sat1 Exempel: sab1 Tidigare inkodade telefonnummer tas automatiskt bort när man kodar in ett nytt. Det måste alltid finnas ett inkodat larmnummer. 10

11 7. Användning av EPIsafe 2 GSM-larmet EPIsafe 2 GSM-larmet är enkelt att använda och kräver inte inställning av känslighet eller larmtid. När Sensorn är uppladdad och Basmodulen har strömförsörjning, kommer larmet efter en kort tid att gå igång automatiskt. Basmodulen visar med hjälp av menytexter, ljud- och ljussignaler om övervakningen fungerar eller om den är avbruten. Vidare innehåller Basmodulens meny en logg över vad som har hänt under drifttiden. Den innehåller också inställningsmöjligheter för bl.a. klocka, se avsnitt 8. EPIsafe 2 GSM-menyn. 7.1 Signaler under normal drift När larmet är i normalt driftläge visas menytexten OK. Lysdioden i högra hörnet på Basmodulen lyser grönt, och lysdioden i Sensorn är släckt. Till vänster på displayen visas symbol för anslutning till mobilnätet. När Sensorn skakas kraftigt, visas det i Basmodulen med en blinkande röd lysdiod. Detta signalerar att Sensorn registrerat en kraftig aktivitet men inte nått larmläge. 7.2 Signal vid larm Vid larm visas i menyn texten LARM och lysdioden lyser rött och en ljudsignal avges. Samt att ett samtal rings till stödpersonens mobiltelefon. När larmsamtalet bekräftas, kommer Basmodulen automatiskt att gå tillbaka till Övervakningstillstånd. Om EPIsafe 2 GSM-larmet är anslutet till extern vidarekoppling, måste larmet återställas genom att trycka på OK-knappen. 7.3 Signal vid avbrott Basmodulen signalerar med ljus och ljudsignaler och skickar ett SMS-meddelande till stödpersonens mobiltelefon om Sensorn kommer utanför räckvidd eller har slut på laddning. 7.4 Signaler vid telefonfel Basmodulen kontrollerar kontinuerligt om det finns anslutning till mobilnätet. Signalkvaliteten visas med III utmärkt anslutning II god anslutning I acceptabel anslutning - dålig anslutning och med antennstreck: Om även försvinner så är anslutningen till mobilnätet förlorad och larmsamtal eller SMS-meddelanden kan inte skickas. Texten GSM: FEL visas i displayen och dioden blinkar rött. 11

12 8. EPIsafe 2 GSM-menyn EPIsafe 2 GSM Basmodul hanteras med hjälp av de 2 pilknapparna och OKknappen. I displayen visas inställd tid, ikon för Sensorbatteriets batteristatus och anslutning till mobilnätet. För att komma in i menyn, tryck på en av pilknapparna. Med pilknapparna bläddrar man ner genom menyerna. Menyn innehåller följande punkter: 1 RAPPORTER (logg) 2. ANDRA INSTÄLLN (andra inställningar) 3. GSM INFO 4. NOLLST RAPPORT (nollställ loggen) 5. STÄNG AV ENHET 6. AVSLUTA 8.1 RAPPORTER (Loggen) läses enligt följande: Sätt menypunkt RAPPORTER överst i menyn. Tryck på OK för att öppna loggen. Här visas en lista med tider och datum för larm eller avbrott i övervakningen som har skett då Sensorn har varit utanför räckvidden, urladdad eller då larmet har satts i PAUS-läge. Den senaste loggen visas överst. Välj bland rapporterna genom att bläddra med en pilknapp. Öppna en enskild rapport genom att trycka på OK. Siffran till vänster anger antalet rapporter. Därefter visas datum och sist typen av rapport. Apparaten kan lagra upp till 99 loggar. Om loggen inte rensas enligt menypunkt 4. NOLLST RAPPORT, raderas den äldsta loggen automatiskt, när nya skapas. Loggtyper LARM: För varje utlöst larm, kan start- och sluttid av ett anfall läsas ut. I tillägg visas också aktivitetsgraden på en skala mellan 0-3, där 3 indikerar stor aktivitet. DISC/CONN: DISC visar datum och tid för avbrott i övervakningen. Om Sensorn har kommit utanför räckvidden eller om strömmen tagit slut i batteriet, visas detta i loggen. CONN visar när övervakning är upprättad igen. STÄNG: Visar om Basmodulen har stängts av med knappen vid displayen. Om strömförsörjningen har kopplats bort visas detta inte i rapporten. GSM: Visar start- och sluttid för avbrott i anslutningen till GSM-telefonnätet. Larmsamtal eller SMS-meddelanden överförs inte när det är ett GSM-fel. PAUS: Visar start- och sluttid för en paus. Övervakningen är inaktiverad under pauser. För att komma ur ett menyval i RAPPORTER, tryck på OK. För att komma helt ur menypunkten RAPPORTER, bläddra med pilknapparna till valet AVSLUTA. Tryck sedan på OK. 12

13 8.2 ANDRA INSTÄLLN (Andra inställningar) VOLYM: Basmodulens ljudstyrka ställs in på ett läge mellan är högsta läget. KLOCKA: 8.3 GSM INFO Den inbyggda klockan kan justeras. Datum, timme och minut ändras genom att använda pilknapparna. När man trycker på OK, flyttas markören till nästa inställning. Tryck på OK för att komma tillbaka till menyöversikten. I menyvalet GSM INFO kan information om larmsamtal utläsas. Välj menypunkt LARM TEL, LARM TEXT eller BACKUP TEL för att se den inkodade informationen. 8.4 NOLLST RAPPORT (Ta bort loggmeddelande) Välj NOLLST RAPPORT i menyn och tryck på OK. Bekräfta genom att trycka på pilknapparna för JA i displayen, då försvinner alla loggmeddelanden. Borttagna meddelanden kan inte återskapas. 8.5 STÄNG AV ENHET När STÄNG AV ENHET väljs i menyn kan Basmodulen stängas av. Tryck OK och bekräfta med JA. Basmodulen sättas på igen genom att trycka på en knapp och bekräfta med JA. 8.6 AVSLUTA Menyvalet AVSLUTA används till att återgå till början och vidare till övervakningsstatus. Välj AVSLUTA och tryck på OK. Om knapparna inte används under 1 minut, återgår Basmodulen automatiskt till övervakningsläge. 13

14 9. Ta emot larmsamtal Vid ett larm ringer Basmodulen upp det inkodade larmnumret till stödpersonen. Om stödpersonen besvarar samtalet (lyfter på luren) kommer EPIsafe 2 GSM att spela upp pipljud. När sedan samtalet avslutas (luren läggs på), kommer EPIsafe 2 GSM att betrakta larmuppringningen som mottagen (larmet är bekräftat) och skickar ett SMS med larmmeddelandet. Det görs inga ytterligare uppringningar. Om larmnumret är upptaget, utanför täckningsområdet eller liknande, kommer EPIsafe 2 GSM att ringa upp igen 2 gånger inom kort. Om larmuppringningen inte besvaras, eller om mottagaren inte lägger på, kommer det, efter tre försök att skickas ett SMS med larmmeddelandet. EPIsafe 2 GSM kommer sedan att ringa till backupnumret, och skicka ett SMS till detta nummer, om samtalet besvaras, eller när det ringt upp tre gånger. Om inget av de inlagda numren tar emot samtalet, kommer EPIsafe 2 GSM att ta en paus på 5 minuter. Efter pausen börjar EPIsafe 2 GSM om att ringa, om EPIsafe fortfarande har ett larm. Sändning av SMS kan ibland försenas på grund av problem på mobilnätet. När ett larm är stoppat, antingen genom att samtalet är besvarat eller genom att larmet är stoppat på Basmodulen, går det 2 minuter innan EPIsafe 2 GSM försöker att kontakta larmnumren igen i händelse av ett nytt larm. Tips! Lägg in EPIsafe 2 GSM-larmets telefonnummer som en kontakt i stödpersonens mobiltelefon med namnet på användaren. När ett larmsamtal ringer kan stödpersonen direkt se vem det är som ringer. 10. Pausfunktion Pausfunktionen innebär att övervakning av larmet avbryts och att larmet under en kortare tid inte fungerar. Funktionen kan användas när brukaren kommer att vara utanför räckvidden/täckningsområdet en kortare eller längre tid utan att ta av sig sensorn. Basmodulen försätts i Pausläge genom att hålla ned OK-knappen under c:a 5 sekunder. Om brukaren fortfarande befinner sig inom räckvidd kommer inte något larm när brukaren försvinner utanför täckningsområdet. Basmodulen ansluter till Sensorn så fort Sensorn befinner sig inom täckningsområdet igen. Om Sensorn är urladdad, t.ex. om brukaren har varit borta i många timmar, ska Sensorn laddas upp igen innan användning. En Paus varar i 10 minuter, sedan startar Basmodulen om igen. Om övervakning önskas efter kortare tid än 10 minuter, tryck på en av pilknapparna. 14

15 11. Daglig användning EPIsafe 2 GSM kan användas både under sömn samt vaken tid. Armbandet ska bäras antingen på höger eller vänster handled under användning. Larmet kan inte registrera anfall om det placeras på annan plats än på handleden. Kraftiga regelbundna rörelser med den arm som Sensorn är placerad på kan ge upphov till falska larm. T.ex. tandborstning, handklappningar eller liknande, kan ge upphov till falska larm. Ta därför av armbandet eller flytta det till andra handleden. Sensorn är inte vattentät men den tål vattenstänk. Den tål inte att badas med, ta därför bort Sensorn innan bad och dusch. Sensorn får inte heller doppas i vatten. 12. Begränsningar i räckvidd Sensorn och Basmodulen har en räckvidd på c:a 50 m. mellan varandra vid fri sikt. Räckvidden begränsas av material i väggar, sten/betong ger kortare räckvidd. Sensorn tappar förbindelsen med Basmodulen om brukaren går utanför räckvidden. När Sensorn tappar kontakten indikeras det med en blinkande lysdiod. Basmodulen sänder också en signal när kontakten tappas. Övervakning återupptas automatiskt när man kommer tillbaka till täckningsområdet. Om brukaren lämnar hemmet bör Sensorn tas av eller Basmodulen sättas i paus-läge. 13. Daglig rutin Larmet ska testas regelbundet, sätt EPIsafe 2 GSM i normalt driftläge, provocera fram ett larm genom att skaka på armen där Sensorn sitter. Kontrollera att Sensorn kommer i larmläge och att larmmottagaren eller Basmodulen larmar. Test av larm ska utföras regelbundet, enligt den rutin av säkerhet som krävs för brukaren. Helst ska test utföras varje vecka. 14. Rengöring Sensor och Basmodul ska rengöras med en lätt fuktig trasa, ev. med lite handsprit tillsatt, men bör inte utsättas för vatten eller andra vätskor. EPIsafe 2 GSM ska användas inomhus och under torra förhållanden. 15

16 15. EPIsafe 2 GSM-larmets säkerhet EPIsafe 2 GSM-larmet är utvecklat med hänsyn till brukarens säkerhet, samt att alla eventuella fel kan upptäckas. Produkten genomför en självkontroll vid uppstart och under drift. Skulle det uppstå ett fel i produkten, lyser en röd lampa konstant, en ljudsignal larmar samt texten ERROR i displayen. Se nedanstående schema för felorsaker: Text Basmodul Ljud och ljussignal Orsak/Fel SAKNAR STRÖM! STÄNGER AV. BATTERIFEL TRYCK OK ERROR: 0X EPIsafe 2 GSMlarmet sänder larm, men larmet skickas inte vidare. 2 lysdioder lyser rött. Konstant ljudsignal 2 lysdioder lyser rött. Konstant ljudsignal 2 lysdioder lyser rött. Konstant ljudsignal _ Saknar 220V AC nätspänning, stänger av normalt efter 8 sekunder. Sker vid avstängning. Byt det interna batteriet. Kontakta leverantör Fel på apparaten. Kontakta leverantör Kontrollera att kodningen är rätt 16. Säkerhet vid strömavbrott: Basmodulen strömförsörjs via en nätadapter som ansluts till ett vägguttag. Om strömmen försvinner, kommer apparaten fortsätta fungera i några sekunder med hjälp av ett inbyggt batteri. Larm går när batteriet tar slut. 17. Byte av Sensorbatteri Efter cirka 2 års bruk kommer batteriet inte längre att ha tillräckligt kapacitet för 24 timmars drift. Sensorbatteriet kan bytas, kontakta Abilia för batteribyte. Om Sensorn öppnas av icke auktoriserad personal gäller inte garantin. 18. Repeater Räckvidden mellan Sensor och Basmodul kan utökas med hjälp av en Repeater. Kontakta Abilia för mer information. 16

17 19. Felsökningsschema Problem Menytext Ljus/Ljudsignal Basmodul Ljussignal Sensor Signal till stödperson Övervakning fungerar Uppladdning av Sensor nödvändig Sensor utanför räckvidd Sensor saknar ström Basmodul ställd i PAUS läge Apparatfel Sensorn placerad i laddaren PIN-lås på SIM-kort Fel på SIMkort Dålig mobiltäckning Larmnumret inte inkodat LÅGT BATTERI SAKNAR SENSOR! SAKNAR SENSOR! PAUS ERROR + felkod SENSORN LADDAS GSM: SIM PIN LÅST GSM: SIM FEL GSM: LÅG SIGNAL GS: SÄTT LARMNR Blinkar rött. Ljudsignal var 10:e sekund Blinkar rött Snabba ljudsignaler Blinkar rött Snabba ljudsignaler Lyser rött Ingen ljudsignal 2 ljusdioder lyser rött. Konstant ljudsignal Grönt ljus Blinkar grönt och rött. Ljudsignaler Blinkar grönt och rött. Ljudsignaler Blinkar rött. Ljudsignal Släckt Nej Ja Blinkar gult Släckt Uppringning och SMS Uppringning och SMS Nej Nej Släckt Nej Nej Släckt Nej Nej Blinkar gult långsamt Släckt Släckt Släckt Släckt Nej Nej ingen kontakt med mobilnätet Nej ingen kontakt med mobilnätet Nej Nej Nej Ja, men larm skickas ej Ja, men larm skickas ej Ja, flytta basmodulen till bättre placering Ja, men larm skickas ej 19.1 Problemlösning vid SIM-kortsfel Vid menytext GSM: SIM PIN LÅST, ta ur SIM-kortet ur EPIsafe 2 GSM Basmodul. Sätt i SIM-kortet i en mobiltelefon och ange PIN-koden, gå sedan till inställningarna i telefonen och ställ in så att SIM-kortet inte ska använda PIN-kod. Sätt sedan tillbaka SIM-kortet i Basmodulen. Det måste finnas ett inkodat larmnummer, annars kan inte larmuppringning göras till stödpersonens telefon. Larmnumret måste också vara aktivt. Kontrollera regelbundet att uppringning vid larm går fram tillstödpersonens telefon genom att skaka EPIsafe 2 GSM Sensorn kraftigt tills larmet går. Kontrollera att larmet kommer fram till stödpersonen. 17

18 20. Tekniska specifikationer Basmodul Sensor Nätadapter 700mA, 12V DC 50 ma, 5V DC Inbyggt batteri 9V NiMH batteri 4,2V lithiumbatteri Klocka AUX Larm/reläutgång COM Täthetsklass Trådlös signalering GSM Lithiumbatteri, typ CR P8C modularkontakt Används till att vidaresända larm till extern larmutrustning Galvaniskt isolerad utgång. Max. tillåten belastning när kontakt sluter är 12V AC eller 1A. 12V DC utgång, max 100mA 4P4C modularkontakt IP20 2: Skydd mot beröring av farliga detaljer. 0: Apparaten tål inte vatten. SIM-kort Mini SIM, 3V & 1,8V 869,525 MHz 869,525 MHz Quad-Band 850/900/1800/1900 MHz RF output: Class 4 (2 W) for GSM 850 & 900, Class 1 (1 W) for GSM 1800 & IP32 3: Skyddad mot instickande föremål större än 2,5mm. 2: Sensorn är dropptät, men inte vattentät. Larmet ska förvaras och användas inomhus i temperaturområde från +5 till +40 grader C. Läs alltid bruksanvisningen innan larmet används. Alla elektriska och elektroniska produkter ska sorteras separat. Lämna produkterna på återvinningsstation för elektronikskrot. 18

19 21. Säkerhet och ansvar Produktens bruksanvisning och tekniska specifikation är utarbetad med tanke på säkerhetsvärderingarna som gjorts i detta dokument. Vid idrifttagning och dagligt användande av produkten är det alltid viktigt att tänka på säkerheten. Det är i en bruksanvisning inte möjligt att beskriva alla sätt som man inte får använda produkten på. Om du är osäker på om du ställt in eller satt produkten i drift korrekt rekommenderar vi att du tar kontakt med din leverantör. Abilia AB är inte ansvariga för eventuella skador, följdskador eller förlust som följer av användning, felanvändning, brist på uppföljning, fel inställning, fel uppkoppling eller liknande. Abilia AB s ekonomiska ansvar är vid alla tillfällen begränsat till värdet av själva produkten. 19

20 Abilia AB, Kung Hans väg 3, Sollentuna, Box 92, Sollentuna, Sweden Phone +46 (0) Fax +46 (0) Bruksanvisning EPIsafe 2 GSM Rev B Maj 2014
