1 MILJÖINVENTERIN KV. LIBAU, SÖDERTULL 24:9, ÄVLE RAPPORT

2 Uppdrag Titel på rapport: Status: Miljöinventering Kv. Libau, Södertull 24:9, ävle Rapport Upprättad: Medverkande Beställare: Kontaktperson: Fastighetsbolaget 22 i ävle Robin Bryngelsson Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Karin Johansson Marcus Berglund Jon Berglin Revideringar Revideringsdatum ÅR-MÅN-DA Version: Bilagor Bilaga Bilaga 2 Bilaga 3 Fotodokumentation Provtagningspunkter Analysrapporter Tyréns AB 8 86 Stockholm Besök: Peter Myndes Backe 6 Tel: Säte: Stockholm Org.Nr: O:\gav\259626\Miljöinventering\Miljöinventering_Libau.docx

3 Sammanfattning Fastigheten inom kvarter Libau ska omvandlas från industri- och kontorslokaler till bostäder. Omvandlingen innebär total invändig rivning och kräver därför en översiktlig miljöinventering innan rivningen kan påbörjas. En översiktlig inventering genomfördes den 2 januari 205 och omfattade alla tre hus inom fastigheten, inklusive källarutrymmen. Inventeringen fokuserade på asbest, bly och PCB i fog. Totalt uttogs tre materialprover, ett för asbest, ett för PCB och ett för både asbest och PCB. Förekomst av PCB påvisades i ett flytgolv på plan 2. Ingen asbest påvisades i analyserade prover. Asbestförstärkta rörböjar, eternitplattor och ventilationskanaler förekommer i byggnaden, men dessa konstruktioner provtogs ej. I övrigt förekommer äldre elektronik, elcentraler, hissar m.m. som rivs, sorteras och tas om hand enligt avfallsförordningen. Tyréns rekommenderar att en luftprovtagning av VOC (lättflyktiga ämnen) utförs då det är känt att kemikalier, oljor och lösningsmedel använts i produktionen. När fastigheten ska byggas om från industrilokaler till bostäder finns risk att eventuella föroreningar (som kan leda till luftproblem) byggs in, vilket kan kräva framtida saneringsåtgärder. Vidare rekommenderas en uppmätning och mängdning av det golv som innehåller PCB, samt att en rivningsplan upprättas. O:\gav\259626\Miljöinventering\Miljöinventering_Libau.docx

4 Innehållsförteckning. Allmänna uppgifter Bakgrund Tyréns uppdrag Materialhantering Avgränsningar Handlingar Miljöinventering Byggnadsbeskrivning Utförande Analysresultat Resultat Rekommendationer... Referenser... Uppdrag: Kv. Libau Beställare: Fastighetsbolaget 22 i ävle o:\gav\259626\miljöinventering\miljöinventering_libau.docx 4()

5 . Allmänna uppgifter. Bakgrund Aktuellt objekt är industri- och kontorshuset i kvarteret Libau, Muréngatan 38-40, ävle. Fastighetsbeteckningen är Södertull 24:9. På fastigheten finns två tegelbyggnader varav den mindre (Muréngatan 38) funnits sedan Svensk rakklinga (rakbladstillverkning) började sin verksamhet i början på 920-talet. Muréngatan 40 är den större gula tegelbyggnaden och byggdes 943. Till Muréngatan 40 hör även en nyare byggnad av typen produktion- eller lagerlokal där det idag bedrivs secondhandverksamhet. Fastighetsbolaget 22 i ävle ska ä fastigheterna till bostäder i form av lägenheter och radhus. Se Figur för en gatuvy av byggnaderna idag. Figur. Muréngatan 38, röd tegelbyggnad byggd på 920-talet. Muréngatan 40, gul byggnad byggd 943 och bortanför denna en nyare lagerlokal i ett plan..2 Tyréns uppdrag Tyréns AB har fått i uppdrag av Fastighetsbolaget 22 i ävle att utföra en översiktlig miljöinventering av farligt avfall samt miljö- och hälsoskadliga ämnen som kan uppkomma i samband med en ändring från industrilokaler till bostäder. Miljöinventeringen inleds med en okulär inventering, med beskrivning av synliga material i byggnaden. Vid misstanke om förekomst av misstänkta miljö- och hälsoskadliga ämnen (som inte kan konstateras direkt på plats) utförs provtagning och materialet lämnas in för analys på laboratorium. I december 204 utförde Tyréns en miljöteknisk markundersökning inom fastigheten. Resultatet har redovisats i separat rapport (Tyréns, 204). Uppdrag: Kv. Libau Beställare: Fastighetsbolaget 22 i ävle o:\gav\259626\miljöinventering\miljöinventering_libau.docx 5()

6 .3 Materialhantering Rivningsmaterial ska hanteras, transporteras och omhändertas enligt gällande lagar, förordningar och föreskrifter såsom exempelvis: Avfallsförordning (20:927) med tillhörande föreskrifter och bilagor Radioaktivt avfall enligt Statens strålskyddsinstitut Förordning (2007:9) om PCB m.m. Regler om rivning, Plan- och bygglagen (200:900) (PBL) Asbest (AFS 2006:) Det är när material med farliga ämnen blir avfall och behandlas felaktigt vid underhåll, rivning eller omhändertagande som hälso- eller miljörisker kan uppstå. Det är ett krav enligt lag att sortera ut allt farligt avfall så att det inte blandas med övrigt avfall. Denna miljöinventering utgör underlag till rivningsplan enligt PBL (Plan- och bygglag) vilken beskriver hur materialet ska hanteras vid rivning..4 Avgränsningar Inventeringen omfattar endast fast egendom. Lös egendom ingår inte i inventeringen. Historisk inventering av tidigare verksamheter och markanvändning, mängdning, rivningsplan, fuktskador har inte ingått i uppdraget. Vid inventeringstillfället saknade inventeraren tillgång till ett antal rum i byggnaderna. Ej inventerade rum innefattas ej av föreliggande miljöinventering, varför kompletterande undersökningar krävs inför kommande rivningsarbeten. Rum som inte innefattas av miljöinventeringen har i Bilaga 2 markerats med X..5 Handlingar Från beställaren har visst ritningsunderlag på fastigheten erhållits. Som underlag har även Länsstyrelsens inventering enligt MIFO fas (Länsstyrelsen, 2005) använts. 2. Miljöinventering 2. Byggnadsbeskrivning Den röda tegelbyggnaden är byggd på 920-talet och den gula tegelbyggnaden byggdes 943. Båda har inrymt produktionsverksamhet (rakbladstillverkning och Statens Televerk) och kontor. Vid inventeringstillfället var byggnaderna tomställda, dock var inga ytskikt borttagna. Källaren under den röda tegelbyggnaden var låst och kunde därför inte inventeras. I trapphusen, men även några inne i lokalerna, fanns flertalet branddörrar. I den nyare lägre byggnaden (som troligen använts för produktion eller lager) samt i källaren till den gula tegelbyggnaden bedrevs vid inventeringstillfället fortfarande verksamhet i form av second hand försäljning. Vid inventeringstillfället var taket snöbelagt men på bilder (foton samt gatuvy) ser det ut att vara plåtbeklädnad på samtliga tak. Eventuellt är det papp på den lägre produktionsoch lagerbyggnaden. Samtliga hissar var avstängda och låsta och har därför ej inventerats. Inget pannrum påträffades. Uppdrag: Kv. Libau Beställare: Fastighetsbolaget 22 i ävle o:\gav\259626\miljöinventering\miljöinventering_libau.docx 6()

7 2.2 Utförande En okulär besiktning av byggnaden invändigt samt stickprovtagning av plastmattor och flytgolv utfördes den 2 januari 205 av Marcus Berglund, Tyréns AB. Fotodokumentation från platsbesöket visas i Bilaga. Vid platsbesöket uttogs totalt tre materialprover för analys av farliga ämnen fördelat på två asbestanalyser och två PCB-analyser. Provtagningspunkter redovisas i Bilaga Analysresultat I Tabell redovisas typ av materialprover, var provet är taget, anmärkning, typ av analyser och analysresultat. Analyserna har utförts av ackrediterat laboratorium (ALS Scandinavia AB). Proverna har analyserats med avseende på asbest och PCB. Inget av proverna innehåller asbest, ett prov innehöll PCB. Analysrapporten redovisas i sin helhet i bilaga 3. Tabell. Redovisning av analysresultat för materialprover. Provnr Material Var Anmärkning Analysresultat Hård plastmatta Blå plastmatta, P0 Plan 3 i rutor, fanns på Asbest - nej svartlim flera ställen P02 Blå/grå flytgolv Plan 2 P03 Plastmatta, svartlim, fog Plan, röd tegelbyggnad Segt flytgolv som gick sönder vid provtagning, fanns på flera ställen Mjuk plastmatta PCB - ja Asbest nej, PCB - nej Uppdrag: Kv. Libau Beställare: Fastighetsbolaget 22 i ävle o:\gav\259626\miljöinventering\miljöinventering_libau.docx 7()

8 3. Resultat Vid inventeringen har enstaka farliga och miljöstörande ämnen påträffats. En sammanställning av farligt och miljöstörande avfall redovisas i Tabell 2. Resultatet av inventeringen baseras på de iakttagelser som gjorts vid den okulära inventeringen samt de laboratorieanalyser som utfördes. Analys av prover har genomförts stickprovsvis för att identifiera farliga avfall samt miljö- och hälsoskadliga ämnen. Där prov inte har tagits kan förekomst av farliga ämnen (klassade som farligt avfall) inte uteslutas. Det kan förekomma miljö- och hälsofarliga ämnen dolt i konstruktioner som inte varit möjliga att inventera. Tabell 2. Förekomst av farligt och miljöstörande avfall. Första raden anger förekomst och kursiv text på raden under ska ses som en faktatext som stöd för rivningsentreprenören om något nytt påträffas under rivningen. Ämne Förekomst (provtagning analys)/placering Mängd Kvicksilver (Hg) Kvicksilver förekommer i lysrör. Kvicksilver kan förekomma i elektronik. Mängd ej kontrollerad Kvicksilver kan förekomma i elektroniska komponenter t ex termostater, termometrar, nivåvippor, nivåmätare för oljetank, trappautomat och pressostat (kvicksilverfylld glasbehållare), differenstryckmätare (vanligt i ventilationsanläggningar före 993, då det förbjöds). I lysrör och lågenergilampor från 930 och fram till idag. Kvicksilver kan även finnas i avloppsledningar om tidigare verksamhet har funnits i byggnaden som har använt kvicksilver t ex tandläkare, foto, skolor, laboratorier, skolor. PCB PCB har påvisats i golvprov P02, plan 2. Mängd ej kontrollerad PCB kan förekomma i fogmassor, halkfria golv, golvfärg (Akrydur), epoxy, smörjoljor, isolerrutor (år före 980 på utländska tillverkare) kondensatorer i lysrör, kondensatorolja (enfastvättmaskiner, elmotorer, hissmotorer, kylmaskiner), tillsatser i betong, olja i transformatorer (högspänningstransformatorer) och kablar från mitten av 950-talet (956) fram tom mitten av 970-talet (förbud 973, kan förekomma tom 975 och senare i importerade produkter såsom isolerrutor fram till ca 980). Olja (oljeavfall) Hissmotor till en linhiss på vinden innehåller olja. Äldre elcentral kan innehålla oljefyllda kablar/komponenter Mängd ej kontrollerad Från diesel, bensin, hydraulik olja, smörjolja etc. Kan förekomma i oljeavskiljare, ventilationsregulatorer, elektriska radiatorer, rulltrappsmotorer, kondensatorer, transformatorer och kablar. Uppdrag: Kv. Libau Beställare: Fastighetsbolaget 22 i ävle o:\gav\259626\miljöinventering\miljöinventering_libau.docx 8()

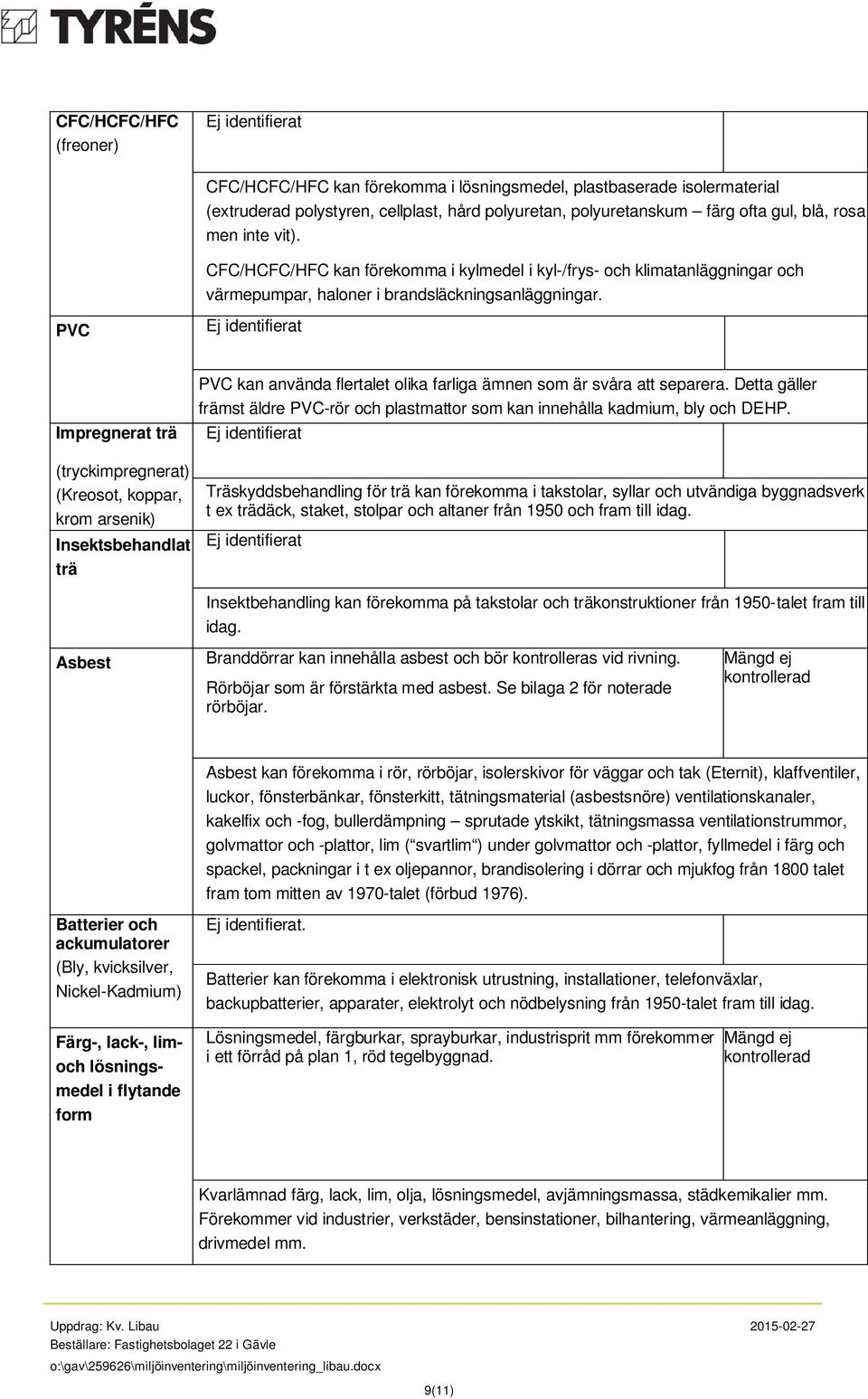

9 CFC/HCFC/HFC (freoner) Ej identifierat CFC/HCFC/HFC kan förekomma i lösningsmedel, plastbaserade isolermaterial (extruderad polystyren, cellplast, hård polyuretan, polyuretanskum färg ofta gul, blå, rosa men inte vit). CFC/HCFC/HFC kan förekomma i kylmedel i kyl-/frys- och klimatanläggningar och värmepumpar, haloner i brandsläckningsanläggningar. PVC Ej identifierat Impregnerat trä (tryckimpregnerat) (Kreosot, koppar, krom arsenik) Insektsbehandlat trä PVC kan använda flertalet olika farliga ämnen som är svåra att separera. Detta gäller främst äldre PVC-rör och plastmattor som kan innehålla kadmium, bly och DEHP. Ej identifierat Träskyddsbehandling för trä kan förekomma i takstolar, syllar och utvändiga byggnadsverk t ex trädäck, staket, stolpar och altaner från 950 och fram till idag. Ej identifierat Insektbehandling kan förekomma på takstolar och träkonstruktioner från 950-talet fram till idag. Asbest Branddörrar kan innehålla asbest och bör kontrolleras vid rivning. Rörböjar som är förstärkta med asbest. Se bilaga 2 för noterade rörböjar. Mängd ej kontrollerad Asbest kan förekomma i rör, rörböjar, isolerskivor för väggar och tak (Eternit), klaffventiler, luckor, fönsterbänkar, fönsterkitt, tätningsmaterial (asbestsnöre) ventilationskanaler, kakelfix och -fog, bullerdämpning sprutade ytskikt, tätningsmassa ventilationstrummor, golvmattor och -plattor, lim ( svartlim ) under golvmattor och -plattor, fyllmedel i färg och spackel, packningar i t ex oljepannor, brandisolering i dörrar och mjukfog från 800 talet fram tom mitten av 970-talet (förbud 976). Batterier och ackumulatorer (Bly, kvicksilver, Nickel-Kadmium) Färg-, lack-, limoch lösningsmedel i flytande form Ej identifierat. Batterier kan förekomma i elektronisk utrustning, installationer, telefonväxlar, backupbatterier, apparater, elektrolyt och nödbelysning från 950-talet fram till idag. Lösningsmedel, färgburkar, sprayburkar, industrisprit mm förekommer i ett förråd på plan, röd tegelbyggnad. Mängd ej kontrollerad Kvarlämnad färg, lack, lim, olja, lösningsmedel, avjämningsmassa, städkemikalier mm. Förekommer vid industrier, verkstäder, bensinstationer, bilhantering, värmeanläggning, drivmedel mm. Uppdrag: Kv. Libau Beställare: Fastighetsbolaget 22 i ävle o:\gav\259626\miljöinventering\miljöinventering_libau.docx 9()

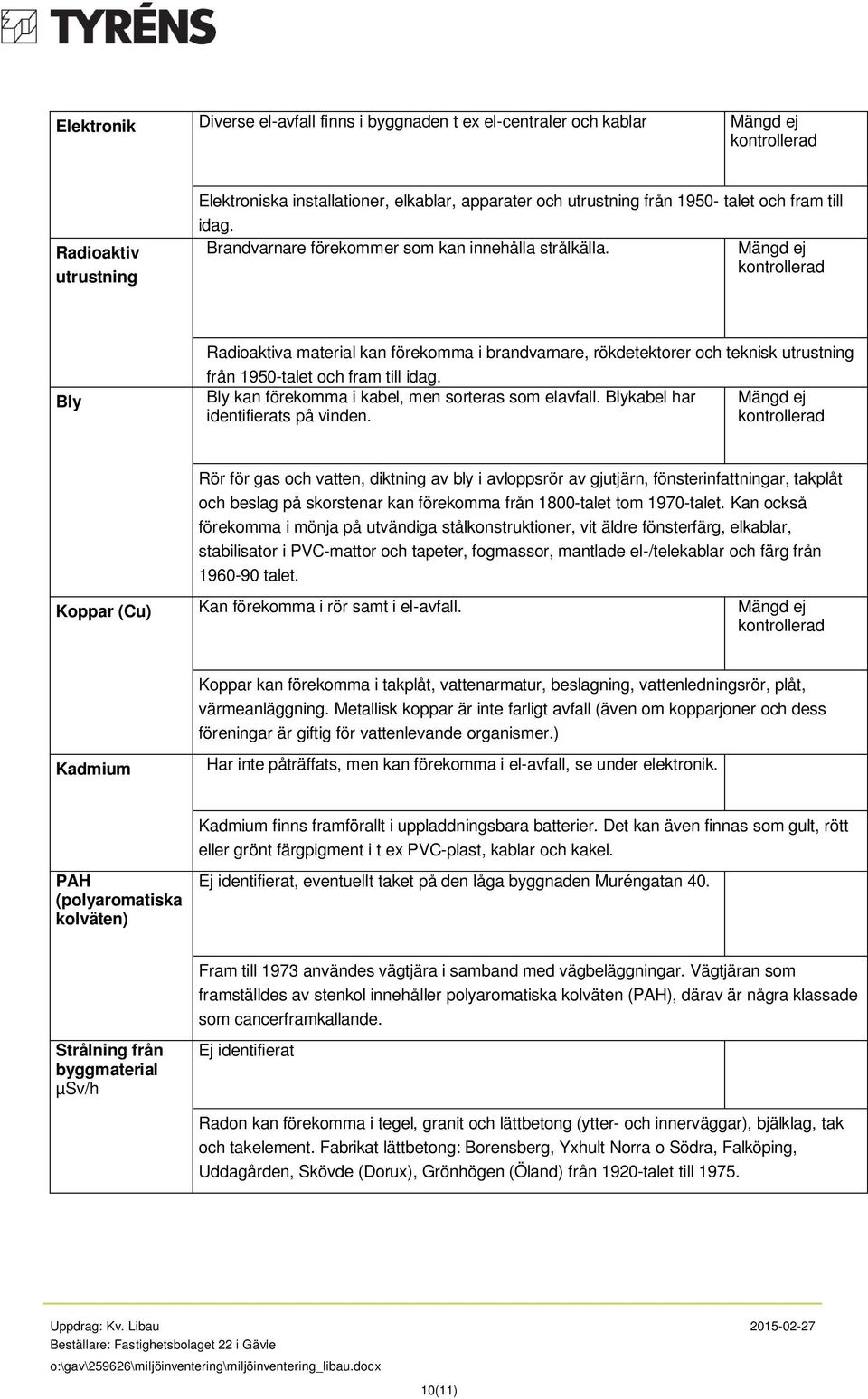

10 Elektronik Diverse el-avfall finns i byggnaden t ex el-centraler och kablar Mängd ej kontrollerad Radioaktiv utrustning Elektroniska installationer, elkablar, apparater och utrustning från 950- talet och fram till idag. Brandvarnare förekommer som kan innehålla strålkälla. Mängd ej kontrollerad Bly Radioaktiva material kan förekomma i brandvarnare, rökdetektorer och teknisk utrustning från 950-talet och fram till idag. Bly kan förekomma i kabel, men sorteras som elavfall. Blykabel har Mängd ej identifierats på vinden. kontrollerad Rör för gas och vatten, diktning av bly i avloppsrör av gjutjärn, fönsterinfattningar, takplåt och beslag på skorstenar kan förekomma från 800-talet tom 970-talet. Kan också förekomma i mönja på utvändiga stålkonstruktioner, vit äldre fönsterfärg, elkablar, stabilisator i PVC-mattor och tapeter, fogmassor, mantlade el-/telekablar och färg från talet. Koppar (Cu) Kan förekomma i rör samt i el-avfall. Mängd ej kontrollerad Koppar kan förekomma i takplåt, vattenarmatur, beslagning, vattenledningsrör, plåt, värmeanläggning. Metallisk koppar är inte farligt avfall (även om kopparjoner och dess föreningar är giftig för vattenlevande organismer.) Kadmium Har inte påträffats, men kan förekomma i el-avfall, se under elektronik. Kadmium finns framförallt i uppladdningsbara batterier. Det kan även finnas som gult, rött eller grönt färgpigment i t ex PVC-plast, kablar och kakel. PAH (polyaromatiska kolväten) Ej identifierat, eventuellt taket på den låga byggnaden Muréngatan 40. Fram till 973 användes vägtjära i samband med vägbeläggningar. Vägtjäran som framställdes av stenkol innehåller polyaromatiska kolväten (PAH), därav är några klassade som cancerframkallande. Strålning från byggmaterial µsv/h Ej identifierat Radon kan förekomma i tegel, granit och lättbetong (ytter- och innerväggar), bjälklag, tak och takelement. Fabrikat lättbetong: Borensberg, Yxhult Norra o Södra, Falköping, Uddagården, Skövde (Dorux), rönhögen (Öland) från 920-talet till 975. Uppdrag: Kv. Libau Beställare: Fastighetsbolaget 22 i ävle o:\gav\259626\miljöinventering\miljöinventering_libau.docx 0()

11 4. Rekommendationer Tyréns rekommenderar att en luftprovtagning av VOC (lättflyktiga ämnen) utförs då det är känt att kemikalier, oljor och lösningsmedel använts i produktionen. När fastigheten ska byggas om från industrilokaler till bostäder finns risk att eventuella föroreningar (som kan leda till luftproblem) byggs in, vilket kan kräva framtida saneringsåtgärder. Vidare rekommenderas en uppmätning och mängdning av det golv som innehåller PCB, samt att en rivningsplan upprättas. Referenser Länsstyrelsen (2005) Tyréns (204) Inventering enligt MIFO fas. Objekt Swing LTD AB (Svensk rakklinga AB). ID nr F , ävle. Länsstyrelsen ävleborg, upprättad , rev Miljöteknisk markundersökning Kv Libau, Södertull 24:9, ävle. Tyréns, Uppdrag: Kv. Libau Beställare: Fastighetsbolaget 22 i ävle o:\gav\259626\miljöinventering\miljöinventering_libau.docx ()

12 (9) Bilaga Fotobilaga De tre aktuella fastigheterna på Muréngatan 38-40, ävle. Hissmotor med tillhörande elskåp på vinden.

13 2(9) Ventilationskanaler på vinden. Blykabel på vinden. O:\gav\259626\Miljöinventering\Bilaga - Fotobilaga Libau.docx

14 3(9) Avloppsrör på vinden. El och nätverksutrustning plan 2. O:\gav\259626\Miljöinventering\Bilaga - Fotobilaga Libau.docx

15 4(9) Blågrå plastmatta i rutor plan -3. P0 O:\gav\259626\Miljöinventering\Bilaga - Fotobilaga Libau.docx

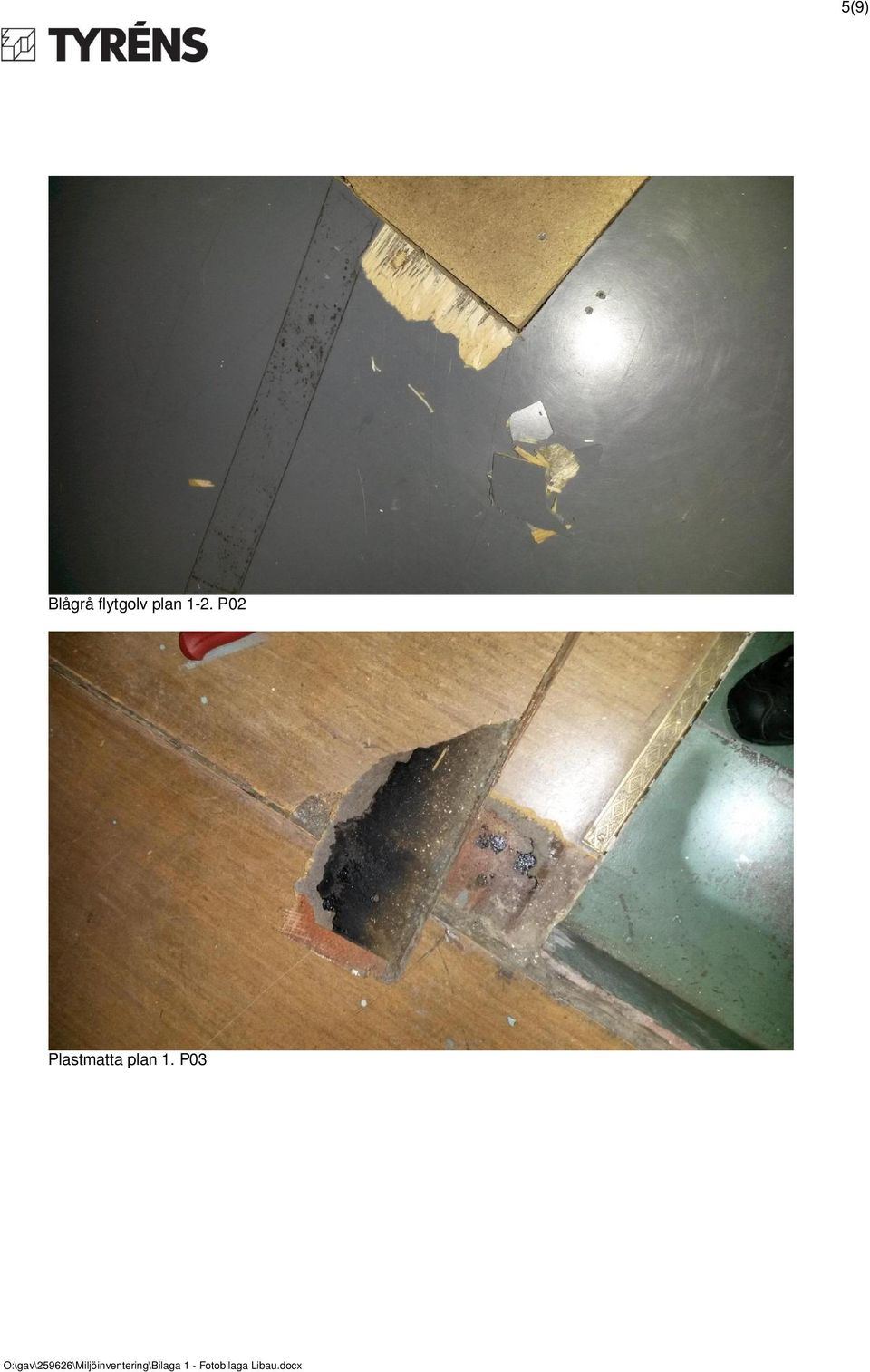

16 5(9) Blågrå flytgolv plan -2. P02 Plastmatta plan. P03 O:\gav\259626\Miljöinventering\Bilaga - Fotobilaga Libau.docx

17 6(9) Kemikalieförråd och ventilation plan. O:\gav\259626\Miljöinventering\Bilaga - Fotobilaga Libau.docx

18 7(9) Äldre el-central i källaren. O:\gav\259626\Miljöinventering\Bilaga - Fotobilaga Libau.docx

19 8(9) Asbestböjar i källaren. O:\gav\259626\Miljöinventering\Bilaga - Fotobilaga Libau.docx

20 9(9) Lägre byggnad Muréngatan 40, typ industri- och lagerlokal. Idag second hand. O:\gav\259626\Miljöinventering\Bilaga - Fotobilaga Libau.docx

21 A A D:\Emil\Södertull24-9- Förslag_Emil.rvt :29:47 A PLAN - Källare SKALA :00 (A3 :200) METER A BET ÄNDRINEN AVSER DATUM SIN UPPDRA.NR RITAD/KONSTR. AV HANDLÄARE xxx-xx DATUM A A3 A FÖRSLASSKISS ÄVLE KOMMUN ANSVARI JS OM- & TILLBYNAD PLAN :00 :200 SÖDERTULL 24:9 Johan Skoog Arkitektkontor ab tel EA SKALA NUMMER BET A40.-0 JS

22 A A ST Sovrum 0,6 m² Sovrum 2,2 m² DM Kök 4, m² Vardagsrum 8,7 m² Sovrum 7,0 m² Sovrum 2,3 m² Matrum 8,4 m² Tot area: 90,2 Entré 6,4 m² Trapphus 0,3 m² TT WC/Dusch/Tvätt 4,9 m² TM Entré 6,7 m² Tot area: 77.3 U/M Hall 7,9 m² ST HS ST K/F K/F KLK 2,0 m² TT WC/Dusch/Tvätt 5,6 m² TM Kök 4,9 m² K/F K/F DM U/M WC/Dusch/Tvätt 6,2 m² Tot area: 60,9 Entré 7,0 m² Sovrum 3,3 m² Trapphus 5,6 m² Entré 5,2 m² Tot area: 95,7 Hall,7 m² TM TT ST U/M K/F Sovrum 2,3 m² U/M DM Kök 5,2 m² HS K/F Vardagsrum 24,0 m² Sovrum 9, m² Vardagsrum 2,0 m² DM Kök 6, m² Vardagsrum 6,6 m² TM WC/Dusch/Tvätt 5,8 m² TT D:\Emil\Södertull24-9- Förslag_Emil.rvt :29:5 A PLAN 2+3 SKALA :00 (A3 :200) METER A BET ÄNDRINEN AVSER DATUM SIN UPPDRA.NR RITAD/KONSTR. AV HANDLÄARE xxx-xx DATUM A A3 A FÖRSLASSKISS ÄVLE KOMMUN ANSVARI JS OM- & TILLBYNAD PLAN 2 :00 :200 SÖDERTULL 24:9 Johan Skoog Arkitektkontor ab tel EA SKALA NUMMER BET A JS

23 A A Tot area: ~00 D:\Emil\Södertull24-9- Förslag_Emil.rvt :29:56 A PLAN 4 SKALA :00 (A3 :200) METER A BET ÄNDRINEN AVSER DATUM SIN UPPDRA.NR RITAD/KONSTR. AV HANDLÄARE xxx-xx DATUM A A3 A FÖRSLASSKISS ÄVLE KOMMUN ANSVARI JS OM- & TILLBYNAD PLAN 4 :00 :200 SÖDERTULL 24:9 Johan Skoog Arkitektkontor ab tel EA SKALA NUMMER BET A JS

24 A D:\Emil\Södertull24-9- Förslag_Emil.rvt :30:00 A PLAN 5 - Vindsvåning SKALA :00 (A3 :200) METER A BET ÄNDRINEN AVSER DATUM SIN UPPDRA.NR RITAD/KONSTR. AV HANDLÄARE xxx-xx DATUM A A3 A FÖRSLASSKISS SÖDERTULL 24:9 ÄVLE KOMMUN Johan Skoog Arkitektkontor ab tel EA ANSVARI JS OM- & TILLBYNAD PLAN 5 - Vindsvåning :00 :200 SKALA NUMMER BET A JS

25 Avskiljbar sovplats TM TT TM TT TM TT TM TT K/F K/F U/M DM K/F K/F U/M DM Plats för garderober K/F K/F U/M DM K/F K/F U/M DM ST ST ST ST Tot area: ~70+70 VVX VVX VVX VVX D:\Emil\Södertull24-9- Förslag_Emil.rvt :30:05 ENTRÉPLAN - Radhus SKALA :00 (A3 :200) METER BET ÄNDRINEN AVSER DATUM SIN UPPDRA.NR RITAD/KONSTR. AV HANDLÄARE xxx-xx DATUM A A3 A FÖRSLASSKISS SÖDERTULL 24:9 ÄVLE KOMMUN Johan Skoog Arkitektkontor ab tel EA ANSVARI JS OM- & TILLBYNAD ENTRÉPLAN - Radhus :50 :00 SKALA NUMMER BET A JS

26 D:\Emil\Södertull24-9- Förslag_Emil.rvt :30:0 PLAN TR - Radhus SKALA :00 (A3 :200) METER BET ÄNDRINEN AVSER DATUM SIN UPPDRA.NR RITAD/KONSTR. AV HANDLÄARE xxx-xx DATUM A A3 A FÖRSLASSKISS ÄVLE KOMMUN ANSVARI JS OM- & TILLBYNAD PLAN TR - Radhus :50 :00 SÖDERTULL 24:9 Johan Skoog Arkitektkontor ab tel EA SKALA NUMMER BET A JS

27 +,370 Vindsplan +8,430 Plan 4 +6,200 Takfot / Radhus +4,680 Plan 3 +3,200 Plan 3 / Radhus +0,780 Plan 2 +0,200 +0,000 Plan 2 / Radhus Mark / Entré D:\Emil\Södertull24-9- Förslag_Emil.rvt :30:4 SEKTION AA SKALA :50 (A3 :00) METER -,920 Plan BET ÄNDRINEN AVSER DATUM SIN UPPDRA.NR RITAD/KONSTR. AV HANDLÄARE xxx-xx DATUM A A3 A FÖRSLASSKISS ÄVLE KOMMUN ANSVARI JS OM- & TILLBYNAD SEKTION AA :50 :00 SÖDERTULL 24:9 Johan Skoog Arkitektkontor ab tel EA SKALA NUMMER BET A JS

28 +8,430 Plan 4 +6,200 Takfot / Radhus +4,680 Plan 3 +3,200 Plan 3 / Radhus +0,780 Plan 2 +0,200 +0,000 Plan 2 / Radhus Mark / Entré D:\Emil\Södertull24-9- Förslag_Emil.rvt :30:8 SEKTION BB SKALA :50 (A3 :00) METER -,920 Plan BET ÄNDRINEN AVSER DATUM SIN UPPDRA.NR RITAD/KONSTR. AV HANDLÄARE xxx-xx DATUM A A3 A ÄVLE KOMMUN ANSVARI JS OM- & TILLBYNAD SEKTION BB :50 :00 EXEMPEL SÖDERTULL 24:9 Johan Skoog Arkitektkontor ab tel EA SKALA NUMMER BET A JS

29 FASAD MOT NORR A A D:\Emil\Södertull24-9- Förslag_Emil.rvt :30:39 FASAD MOT VÄSTER SKALA :00 (A3 :200) METER A A BET ÄNDRINEN AVSER DATUM SIN UPPDRA.NR RITAD/KONSTR. AV HANDLÄARE xxx-xx DATUM A A3 A FÖRSLASSKISS ÄVLE KOMMUN ANSVARI JS OM- & TILLBYNAD Fasad Norr/Väster :00 :200 SÖDERTULL 24:9 Johan Skoog Arkitektkontor ab tel EA SKALA NUMMER BET A JS

30 FASAD MOT SÖDER A A D:\Emil\Södertull24-9- Förslag_Emil.rvt :3:02 FASAD MOT ÖSTER SKALA :00 (A3 :200) METER A A BET ÄNDRINEN AVSER DATUM SIN UPPDRA.NR RITAD/KONSTR. AV HANDLÄARE xxx-xx DATUM A A3 A FÖRSLASSKISS ÄVLE KOMMUN ANSVARI JS OM- & TILLBYNAD Fasad Söder/Öster :00 :200 SÖDERTULL 24:9 Johan Skoog Arkitektkontor ab tel EA SKALA NUMMER BET A JS

31 T Rapport Sida (2) Registrerad Utfärdad Bilaga 3 LIJPBP0RT : Tyréns AB Marcus Berglund Sturegatan Borlänge Projekt Bestnr Analys av material Er beteckning P0 Provtagare Provtagningsdatum Marcus Berglund Labnummer Parameter ASBEST aktinolit amosit antofyllit krysotil krokidolit tremolit O Resultat nej ej det ej det ej det ej det ej det ej det Er beteckning P03 Provtagare Provtagningsdatum Marcus Berglund Labnummer Parameter ASBEST aktinolit amosit antofyllit krysotil krokidolit tremolit O Resultat nej ej det ej det ej det ej det ej det ej det Enhet Metod Utf Sign FREN FREN FREN FREN FREN FREN FREN Enhet Metod Utf Sign FREN FREN FREN FREN FREN FREN FREN ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Fredrik Enzell :37:49 ALS Scandinavia AB Client Service fredrik.enzell@alsglobal.com

32 T Rapport Sida 2 (2) Bilaga 3 LIJPBP0RT * efter parameternamn indikerar icke ackrediterad analys. Metod Paket A-B. Bestämning av asbest med faskontrastmikroskop enligt NIOSH Analysmetoden är endast kvalitativ. "Ej det" betyder att inga asbestfibrer har påvisats. Detektionsgränsen är 0, viktsprocent i materialprov. "Detekt" betyder att denna typ av asbestfiber har påvisats. Rev FREN odkännare Fredrik Enzell Utf För mätningen svarar ALS Laboratory roup, Na Harfê 9/336, 90 00, Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 63). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, 90 00, Praha 9, Ceska Lipa, Bendlova 687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Täby för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - uide to the expression of uncertainty in measurement", JCM 00:2008 Corrected version 200) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

33 Rapport Sida (3) T LL03ENSYAK Registrerad :29 Tyréns AB Utfärdad Marcus Berglund Sturegatan Borlänge Projekt Bestnr Analys av material Er beteckning P02 Provtagare Marcus Berglund Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PCB 28 <0.00 mg/kg FREN PCB 52 <0.00 mg/kg FREN PCB mg/kg FREN PCB mg/kg FREN PCB mg/kg FREN PCB mg/kg FREN PCB mg/kg FREN PCB, summa 7* 0.4 mg/kg FREN Er beteckning P03 Provtagare Marcus Berglund Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign PCB 28 <0.0 mg/kg 2 FREN PCB 52 <0.0 mg/kg 2 FREN PCB 0 <0.0 mg/kg 2 FREN PCB 8 <0.0 mg/kg 2 FREN PCB 38 <0.0 mg/kg 2 FREN PCB 53 <0.0 mg/kg 2 FREN PCB 80 <0.0 mg/kg 2 FREN PCB, summa 7* ej det mg/kg 2 FREN beräknat PCB-totalhalt* mg/kg 2 FREN ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Fredrik Enzell :50:43 ALS Scandinavia AB Client Service fredrik.enzell@alsglobal.com

34 Rapport Sida 2 (3) T LL03ENSYAK * efter parameternamn indikerar icke ackrediterad analys. Metod Paket OJ-2A. Bestämning av polyklorerade bifenyler, PCB (7 kongener) enligt metod baserad på ISO 0382 och US EPA Mätningen utförs med C-ECD. Rev Paket O-2 Bestämning av polyklorerade bifenyler, PCB (7 st enligt ICES, International Council for Exploration of the Seas) enligt ISO 0382 och US EPA Mätning med C-ECD. Total PCB-halt beräknas genom att multiplicera summan av de 7 PCB (indikatorföreningarna) med en faktor som är karakteristisk för den aktuella produkten (Enl. Schulz DE, Petrick, Duinker JC, Environ. Sci. Technol., 23, ). När produkten är okänd används faktorn för produkten Aroclor 242 (8,2). "Ej det" betyder att PCB ej har kunnat påvisas mg/kg motsvarar %. Förhöjd rapporteringsgräns kan förekomma och beror då på bakgrundsstörning från provet. Om orsaken är annan kommenteras detta på rapporten. Samlingsprov görs i fall provet består av flera bitar. Rev FREN odkännare Fredrik Enzell Utf För mätningen svarar ALS Laboratory roup, Na Harfê 9/336, 90 00, Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 63). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, 90 00, Praha 9, Ceska Lipa, Bendlova 687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Täby för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - uide to the expression of uncertainty in measurement", JCM 00:2008 Corrected version 200) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Webb: Dokumentet är godkänt och digitalt Fredrik Enzell Box 5 E-post: info.ta@alsglobal.com signerat av :50: Täby Tel: ALS Scandinavia AB Sweden Fax: Client Service fredrik.enzell@alsglobal.com
