ECOCYCLE DESIGN Hållbart och kretsloppsanpassat byggande i praktiken

Transkript

1 ECOCYCLE DESIGN Hållbart och kretsloppsanpassat byggande i praktiken Temadag Torven och skogen inom energiproduktionen och byggandet JAKOBSTAD, FINLAND 17 OKTOBER 2013 Karin Nyquist, Arkitekt SAR/MSA BREEAM International Assessor EcoCycleDesign KN AB GÖTEBORG EcoCycleDesign KN AB 1

2 DEL 1 Vad menas med hållbart och kretsloppsanpassat byggande? EcoCycleDesign KN AB 2

3 DEL 2 Varför bygga hållbart och kretsloppsanpassat? EcoCycleDesign KN AB 3

4 DEL 3 Hur bygger man hållbart och kretsloppsanpassat? EcoCycleDesign KN AB 4

5 DEL 4 Exempel på byggmaterial och tekniska lösningar för hållbara och kretsloppsanpassade projekt EcoCycleDesign KN AB

6 DEL 5 Erfarenheter från genomförda projekt Exempel från Sverige och övriga världen EcoCycleDesign KN AB 6

7 Vi arbetar med: EcoCycleDesign KN AB Anders Nyquist Arkitektkontor AB Kretsloppsanpassat byggande Långsiktigt hållbar samhällsutveckling Sunda och energikloka hus Resurshushållning i byggandet Undervisning och utbildning Idéutveckling Planering och projektering Projektledning och projekteringsledning Certifieringar av byggnader; MiljöByggnad, BREEAM EcoCycle Design och System Design EcoCycleDesign KN AB 7

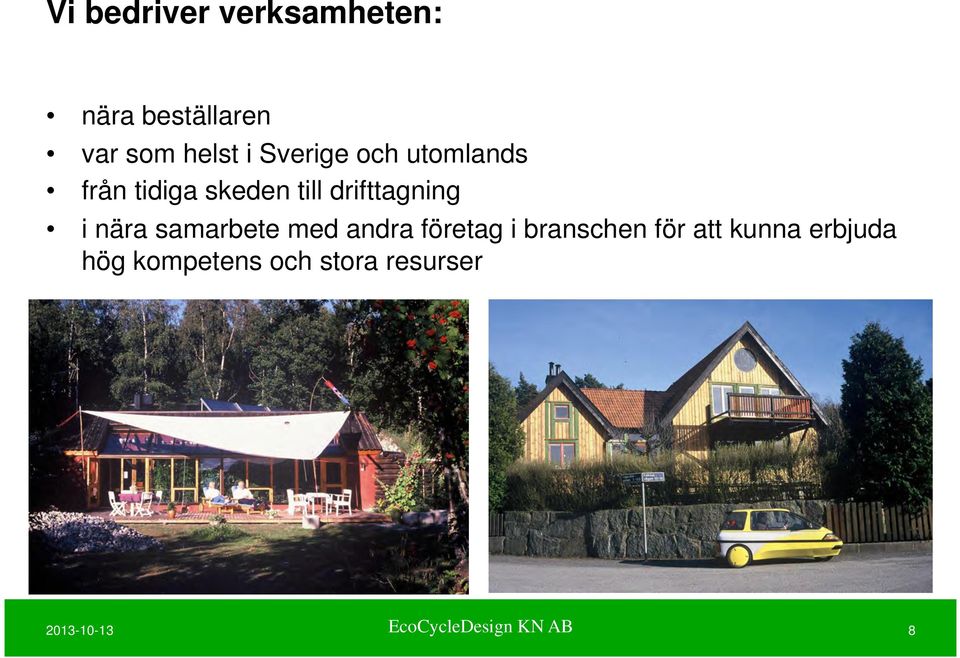

8 Vi bedriver verksamheten: nära beställaren var som helst i Sverige och utomlands från tidiga skeden till drifttagning i nära samarbete med andra företag i branschen för att kunna erbjuda hög kompetens och stora resurser EcoCycleDesign KN AB 8

9 Varför är vi som yrkesutövande arkitekter intresserad av en långsiktigt hållbar utveckling? EcoCycleDesign KN AB 9

10 Vi har inte ärvt jorden av våra föräldrar - vi har lånat den av våra barn EcoCycleDesign KN AB 10

11 KRETSLOPPSANPASSAT BYGGANDE: EcoCycleDesign KN AB 11

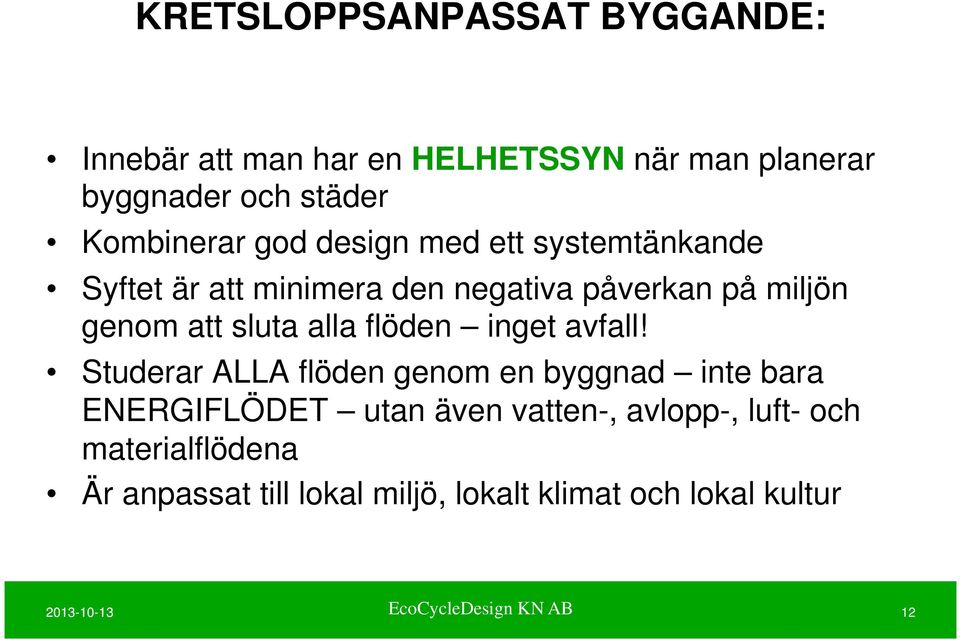

12 KRETSLOPPSANPASSAT BYGGANDE: Innebär att man har en HELHETSSYN när man planerar byggnader och städer Kombinerar god design med ett systemtänkande Syftet är att minimera den negativa påverkan på miljön genom att sluta alla flöden inget avfall! Studerar ALLA flöden genom en byggnad inte bara ENERGIFLÖDET utan även vatten-, avlopp-, luft- och materialflödena Är anpassat till lokal miljö, lokalt klimat och lokal kultur EcoCycleDesign KN AB 12

13 VAD ÄR ETT LÅNGSIKTIGT HÅLLBART PROJEKT? Ekologiskt hållbart Tekniskt hållbart Ekonomiskt hållbart Kulturellt hållbart Socialt hållbart EcoCycleDesign KN AB 13

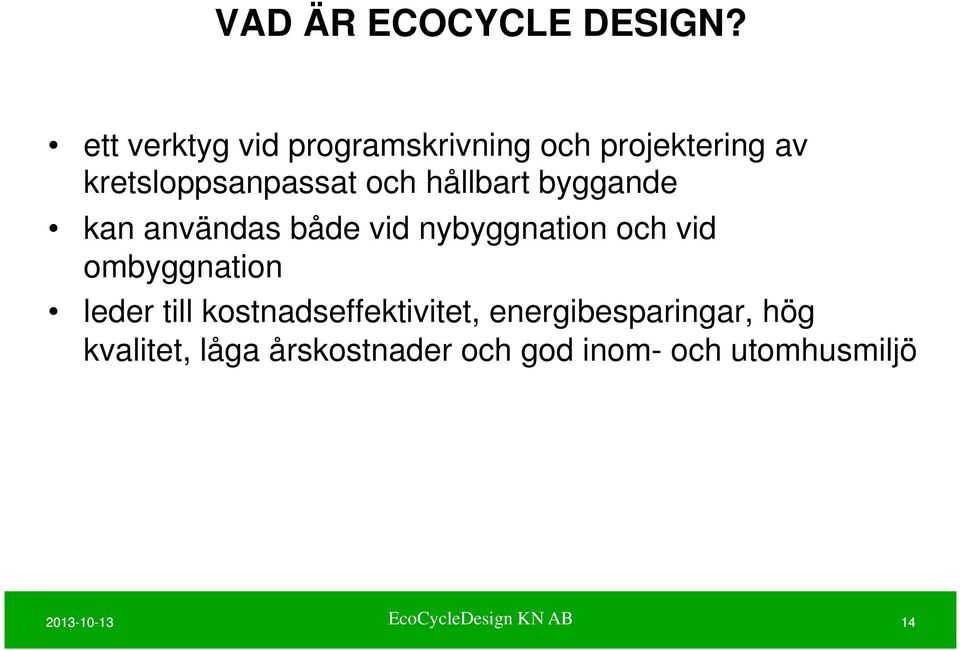

14 VAD ÄR ECOCYCLE DESIGN? ett verktyg vid programskrivning och projektering av kretsloppsanpassat och hållbart byggande kan användas både vid nybyggnation och vid ombyggnation leder till kostnadseffektivitet, energibesparingar, hög kvalitet, låga årskostnader och god inom- och utomhusmiljö EcoCycleDesign KN AB 14

15 NYCKELORD för Kretsloppsanpassat byggande och Långsiktigt Hållbar Utveckling Reduce - Minska Reuse - Återanvänd Recycle - Återvinn Renewables - Förnyelsebart Rethinking - Nytänkande EcoCycleDesign KN AB 15

16 Gunter Pauli och Paulo Lugari LAS GAVIOTAS, COLOMBIA Ett exempel på System Design EcoCycleDesign KN AB 16

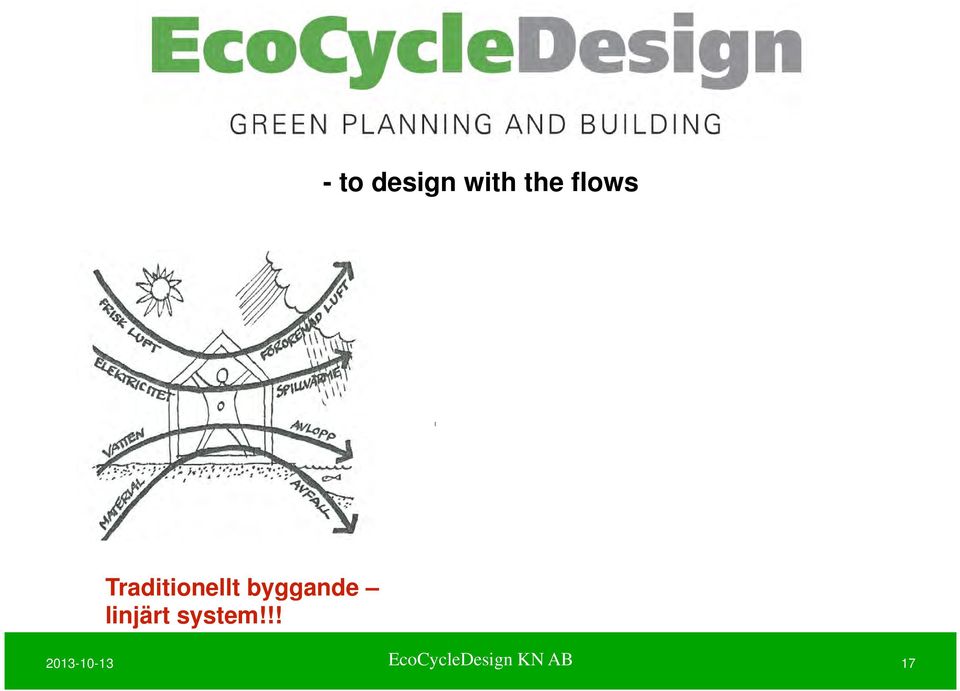

17 - to design with the flows Traditionellt byggande linjärt system!!! EcoCycleDesign KN AB 17

18 - to design with the flows Traditionellt byggande linjärt system!!! EcoCycle Design slutna system = kretslopp!!! EcoCycleDesign KN AB 18

19 Linjära flöden Ett system i obalans DEN MODERNA STADEN EcoCycleDesign KN AB 19

20 Flöden i kretslopp Ett system i balans DEN HÅLLBARA STADEN EcoCycleDesign KN AB 20

21 VARFÖR BYGGA KRETSLOPPSANPASSAT? EcoCycleDesign KN AB 21

22 VARFÖR BYGGA KRETSLOPPSANPASSAT? För att: minska den negativa påverkan på miljön hushålla med jordens resurser energi, vatten, ren luft, material öka den biologiska mångfalden sluta använda ändliga resurser skapa sunda byggnader med ett sunt inomhusklimat minska risken för allergier och andra sjukdomar minska sjukfrånvaron på arbetsplatser skapa attraktiva boende- och arbetsmiljöer det ger god PR konkurrensfördelar minska den totala årskostnaden det blir billigare! EcoCycleDesign KN AB 22

23 och vi måste minska vårt EKOLOGISKA FOTAVTRYCK EcoCycleDesign KN AB 23

24 EKOLOGISKA FOTAVTRYCK Om man delar upp jordens produktiva yta på antalet människor på jorden, så skulle var och en av oss få 1,8 globala hektar till vårt förfogande. Att användas för produktion av: Mat Vatten Bränsle Kläder Byggnadsmaterial Energi Samt för att absorbera allt vårt avfall och restprodukter, t ex CO EcoCycleDesign KN AB 24

25 EKOLOGISKA FOTAVTRYCK Svenskar har ett genomsnittligt ekologiskt fotavtryck på 6,1 globala hektar per person! Hög energikonsumtion Bränslekrävande bilar Äter mycket kött Konsumerar många produkter slit och släng! Sverige på 8:e plats på listan över länder med störst fotavtryck per person Värst är Förenade Arabemiraten: 11,9 globala hektar USA: 9,6 globala hektar Jordens befolkning i genomsnitt: 2,2 globala hektar EcoCycleDesign KN AB 25

26 EKOLOGISKA FOTAVTRYCK Sverige USA Bangladesh EcoCycleDesign KN AB 26

27 MEN.det finns bara ETT jordklot!!! EcoCycleDesign KN AB 27

28 EcoCycleDesign KN AB 28

29 BEFOLKNINGSUTVECKLINGEN EcoCycleDesign KN AB 29

30 JORDENS BEFOLKNING År 1900: 1,7 miljarder, varav 0,25 miljarder i städerna. År 2000: 6,3 miljarder, varav 2,9 miljarder i städerna. År 2050: miljarder, varav 8 miljarder i städerna!!! EcoCycleDesign KN AB 30

31 VI STÅR INFÖR EN GIGANTISK UTMANING: Under de närmaste 40 åren måste vi förse ytterligare 5 miljarder människor med bostäder!!! EcoCycleDesign KN AB 31

32 DETTA INNEBÄR: Att vi måste bygga bostäder för människor per dag, söndag som vardag, i 40 års tid!!! Dvs 10 städer med vardera invånare per dag! Under miljonprogrammet byggde vi i Sverige en miljon bostäder på 10 år. Nu skall vi göra detta på 5-10 dagar!! EcoCycleDesign KN AB 32

33 HUR LÖSER VI FÖRSÖRJNINGEN AV: Vatten Avlopp Mat Energi Byggnadsmaterial Kommunikationer? Hur löser vi hanteringen av restprodukter? Hur utbildar vi dagens ungdomar att möta dessa problem? Var finns lösningar och goda exemplen? EcoCycleDesign KN AB 33

34 HUR SKAPAR VI HÅLLBARA STÄDER? Slutna kretslopp Ökad biologisk mångfald Minskade utsläpp av växthusgaser Minskad användning av icke förnyelsebara råvaror Utesluta giftiga och ickenedbrytbara ämnen Effektiviserad användning av naturresurser Ökad odling i staden Minskad sårbarhet ökad självförsörjningsgrad Minskad energi- och vattenanvändning Återanvändning och återvinning Energieffektiva transporter - förnyelsebara bränslen EcoCycleDesign KN AB 34

35 ..ISTÄLLET FÖR ÖVERBEFOLKAD SLUM? EcoCycleDesign KN AB 35

36 HUR GÖR VI FRAMTIDENS SAMHÄLLEN Socialt Ekologiskt Tekniskt och Ekonomiskt HÅLLBARA? EcoCycleDesign KN AB 36

37 TA HJÄLP AV MILJÖCERTIFIERINGSSYSTEM! EcoCycleDesign KN AB 37

38 HÄRMA NATUREN OCH SLUT KRETSLOPPEN!!! I naturen finns inget avfall EcoCycleDesign KN AB 38

39 BIOMIMICRY Härma naturen! Jämfört med naturen är vi bara amatörer.. Efter 3.85 miljarder år av utveckling, kan naturen lära oss: Vad som fungerar Vad som är bäst anpassat Vad som långsiktigt håller och fungerar bäst EcoCycleDesign KN AB 39

40 BIOMIMICRY Härma naturen! Kardborrebandet - från kardborrens frökapsel Termite Ventilation - Air condition inspirerad av termiter Flygplansvingen - formad efter knölvalens fenor Lotuseffekten - Självrengörande ytor inspirerade av lotusblommans mikrostruktur Tysta tåg - genom studier av ugglans fjädrar Supermaterial - från spindeltråd Fästförmåga utan lim - gecko ödlan Vattenuppsamling - från Stenocara insekten Bakteriedödande yta från skalbagges skalstruktur Speedo Fastskin - Simdräkter kopierade efter hajens hud EcoCycleDesign KN AB 40

41 VI MÅSTE FÖRÄNDRA VÅR LIVSSTIL! Dags att se över vår: Energianvändning - uppvärmning, el - Inte bara mäta kwh/kvm o år - Borde även mäta kwh/person och år! Vattenanvändning CO2-utsläpp Klimatpåverkan Transporter Åk kollektivt, videokonf istället för flyg Matinköp 25% av all mat kastas! Övriga inköp vi köper energieffektivare prylar, men fler! Avfallsmängder och avfallshantering Beställ färdigkapat = miskar spill! 5-15% av allt byggmaterial som beställs, slängs direkt! Bygg hållbart och flexibelt = minskar byggavfall i framtiden Måste även hushålla både med tid och pengar (verktyg: tidskostnadskalkyl) EcoCycleDesign KN AB 41

42 EN LÄGESRAPPORT: VATTEN Volymen av allt vatten på jorden motsvar 0,13% av jordens volym. Mindre än 1% av jordens vatten går att använda som dricksvatten, konstbevattning och för industrins behov År 2025 kommer 2,7 miljarder människor att ha allvarlig vattenbrist National Geographic nr EcoCycleDesign KN AB 42

43 EN LÄGESRAPPORT: AVLOPP 1,2 miljarder människor saknar avlopp Våra vatten- och avloppsledningar läcker ca 30% National Geographic nr EcoCycleDesign KN AB 43

44 EN LÄGESRAPPORT: CO2-UTSLÄPP I Sverige släpper vi ut ca 6 ton CO2 per person och år: 28 % transporter 25% bostaden 22 % mat 17% rekreation 3% möbler 3% förbrukningsvaror, tjänster, sjukvård 2% kläder, skor Måste minskas till max 2 ton CO2 per person och år!!! 25% minskning = industrins totala CO2-utsläpp per år En utbytt glödlampa/hushåll = CO2-utsläppen från bilar All hemelektronik på standby-läge = ton CO2/år Plantera ett träd = absorberar 12 kg CO2/år, ger syre till 4 personer EcoCycleDesign KN AB 44

45 ÅRLIGA FLÖDEN GENOM ETT HUS EcoCycleDesign KN AB 45

46 ÅRLIGA FLÖDEN GENOM ETT HUS: VATTEN liter vatten/person och år 1/3 av detta är varmvatten 60 % av varmvattnet går åt när vi duschar EcoCycleDesign KN AB

47 ÅRLIGA FLÖDEN GENOM ETT HUS: ENERGI Den byggda miljön står för 40% av den totala energianvändningen i Sverige 75% av denna energi används till uppvärmning av våra byggnader EcoCycleDesign KN AB

48 DET FINNS SPELREGLER! Naturlagarna Allting sprids Ingenting försvinner Vi måste förstå termodynamikens lagar: Energi kan inte skapas eller förstöras (energianvändning istället för energiförbrukning) Energins arbetsförmåga minskar - entropin ökar - utspridning, oordning och kaos Den flödande energin måste utnyttjas solen enda energikällan! Tillväxten sker i naturen inte på banken! Ett framtida industrisamhälle måste bygga på naturens villkor Ekonomi och ekologi måste gå hand i hand EcoCycleDesign KN AB 48

49 EXEMPEL på byggmaterial och tekniska lösningar Inspirerade av naturen som vi använder i våra projekt EcoCycleDesign KN AB 49

50 VÄLJ ENERGIBESPARANDE VENTILATIONSSYSTEM! TERMITVENTILATION Naturens lösning på air condition EcoCycleDesign KN AB 50

51 TERMITVENTILATION I BOSTADSHUS Markförlagda rör som ger förkyld eller förvärmd frisk luft till byggnaden EcoCycleDesign KN AB 51

52 VILLA ÖDMAN I NJURUNDA, 2005 Ingen anslutning till kommunalt avlopp Termitventilation Första installationen av Splitbox Koljerngrund EcoCycleDesign KN AB 52

53 Utetemperatur +28 C, inkommande luft +17 C EcoCycleDesign KN AB 53

54 Utgående luft vid nock +23 C EcoCycleDesign KN AB 54

55 TERMITVENTILATION I SKOLBYGGNAD Friskluftsintag vid Laggarbergs skola i Timrå EcoCycleDesign KN AB 55

56 TERMITVENTILATION I SKOLBYGGNAD Tilluft i klassrummen, Laggarbergs skola, Timrå EcoCycleDesign KN AB 56

57 ASPIROMATIC Vinddriven frånluftsfläkt Green Zone, Umeå EcoCycleDesign KN AB 57

58 VÄLJ BYGGMATERIAL SOM ÄR: lokala, hållbara, sunda, emissionsfria, fuktsäkra, klimatanpassade, förnyelse- och återanvändningsbara! SOLTORKAT TEGEL Tanzania EcoCycleDesign KN AB 58

59 TRÄ Kultur Center i Bhutan i samarbete med READ Bhutan EcoCycleDesign KN AB 59

60 KOLJERN TEKNIKEN Cellglasbyggelement av återvunnet glas Villa Kim Mård, Njurunda EcoCycleDesign KN AB 60

61 Koljern-tekniken: Prefabricerad grund av Foamglas Byggtid fyra timmar Fuktsäker Brandsäker Radonsäker Insekts- och råttsäker EcoCycleDesign KN AB 61

62 PLATSGJUTEN LÄTTBETONG Senadbetong EcoCycleDesign KN AB 62

63 CELLULOSAISOLERING EcoCycleDesign KN AB 63

64 GRÖNA TAK Green Zone, Umeå Villa Runmarö, Stockholm EcoCycleDesign KN AB 64

65 ÅTERANVÄNT BYGGMATERIAL Karins bostad och kontor i Grimmered, Västra Frölunda EcoCycleDesign KN AB 65

66 VÄLJ SMARTA KONSTRUKTIONER: Skruvade konstruktioner istället för spikade för att underlätta återanvändning av material Bra isolering både i varma och kalla klimat Dubbla tak för crossventilation EcoCycleDesign KN AB 66

67 SKRUVADE KONSTRUKTIONER EcoCycleDesign KN AB 67

68 UTANPÅLIGGANDE ELDRAGNINGAR EcoCycleDesign KN AB 68

69 VÄLJ TORR BYGGMETOD: Taket byggdes på grunden EcoCycleDesign KN AB 69

70 Prefabricerade väggelement med Masonitreglar Cellulosa isolering EcoCycleDesign KN AB 70

71 EcoCycleDesign KN AB

72 Huset under tak efter bara två till tre dagar Total byggtid: nyckelfärdigt på tre månader EcoCycleDesign KN AB 72

73 UNDVIK!!! EcoCycleDesign KN AB 73

74 UNDVIK: Material med skadliga missioner EcoCycleDesign KN AB 74

75 UNDVIK: Material som kan angripas av skadedjur Hussvamp EcoCycleDesign KN AB 75

76 UNDVIK: Konstruktioner där Form och Funktion ej följs åt Ark Rem Koolhaas, Villa i Bordeaux EcoCycleDesign KN AB 76

77 VÄLJ VATTENSPARANDE SYSTEM! Vattenbesparande kranar och duschar kan spara kr per år för en familj Rörelsesensorer Snålspolande toaletter eller torra separeringstoaletter Vattenskadesäkra installationer Vattenmätare i flerbostadshus kan spara 7 TWh = ett kärnkraftverk! EcoCycleDesign KN AB 77

78 VÄLJ LOD! Lokalt omhändertagande av dagvatten GreenZone, Umeå EcoCycleDesign KN AB 78

79 VÄLJ KRETSLOPPSANPASSADE AVLOPPSSYSTEM! Inte bara för att RENA AVLOPPSVATTNET utan också för att ta hand om NÄRINGSÄMNENA = gödning! Återför näringsämnena till jordbruket! Urin = fri från bakterier och virus Blanda 1 del urin + 10 delar vatten = perfekt gödningsmedel Fekalier = kompostera eller bränn EcoCycleDesign KN AB 79

80 SPLITBOX TEKNIKEN Renar grå- och svartvatten och tar hand om biologiskt avfall samt återvinner energi Villa Ödman, Njurunda EcoCycleDesign KN AB 80

81 Again Nutrient Recovery AB EcoCycleDesign KN AB 81

82 VATTENSPOLANDE SEPARERINGSTOALETT AQUATRON Laggarbergs skola, Timrå EcoCycleDesign KN AB 82

83 TORR SEPARERINGSTOALETT Manizales, Colombia EcoCycleDesign KN AB 83

84 SEPARETT SEPARERINGSTOALETTER För villabruk/fritidshus För camping eller flyktingläger EcoCycleDesign KN AB 84

85 VÄLJ FÖRNYELSEBAR ENERGI! Välj rätt form av energi till rätt behov Skall elenergi användas för att generera värme??? Bygg energieffektiva byggnader satsa på klimatskalet Välj energieffektiva system återvinn energi En avloppsvärmeväxlare gör var 3:e dusch gratis Tilläggsisolera det befintliga beståndet Den mest miljövänliga energin den som ej används Sänkt inomhustemp med 1 grad = besparing på 500 kr/år och familj EcoCycleDesign KN AB 85

86 VINDGENERATORER EcoCycleDesign KN AB 86

87 ABSOLICON SOLAR CONCENTRATOR Värmer vatten, levererar kyla och genererar el EcoCycleDesign KN AB 87

88 VÅGENERGI OCH TIDVATTENKRAFT EcoCycleDesign KN AB 88

89 LED BELYSNING NÄRVAROSTYRD BELYSNING DAGSLJUSSTYRD BELYSNING UNDVIK STAND-BY LÄGEN Energin från all elektronik på standby-läge i Sverige motsvarar energin som behövs för uppvärmningen av villor (tyvärr spillvärme från elenergi). Att undvika stand-by lägen ger en besparing på ca 500 kr per familj EcoCycleDesign KN AB 89

90 SOLAR COOKING EcoCycleDesign KN AB 90

91 DAGSLJUSLANTERNINER Ger naturligt ljus och minskar behovet av elenergi för belysning GreenZone, Umeå Villa Runmarö, Stockholm EcoCycleDesign KN AB 91

92 DAGSLJUSLANTERNINER OCH LEVANDE FILTER Naturligt ljus från lanterniner och renad luft från Levande Filter GreenZone, Umeå EcoCycleDesign KN AB 92

93 LEVANDE FILTER Midlanda, Sundsvalls flygplats EcoCycleDesign KN AB 93

94 VÄLJ SYSTEM FÖR ENERGIÅTERVINNING: AVLOPPSVÄRMEVÄXLARE EcoCycleDesign KN AB 94

95 FRÅNLUFTSVÄRMEPUMP FRÅNLUFTSVÄRMEVÄXLARE EcoCycleDesign KN AB 95

96 ECOCYCLE DESIGN och SYSTEM DESIGN Alla tekniska system och byggnadsmaterial måste väljas och utformas så att de fungerar tillsammans för att skapa ett hälsosamt inomhusklimat, med lågt energibehov, låga driftkostnader och låga underhållskostnader EcoCycleDesign KN AB 96

97 INVESTERINGSKOSTNADER OCH ÅRSKOSTNADER Kretsloppsanpassade hus är ca 5-10% dyrare att bygga än traditionella hus (+ ca kr ett engångsbelopp) Årliga kostnaderna är minst 10% lägre (dvs månadskostnaden ca kr varje månad, inkl ökad investeringskostnad!!!) Det är alltså BILLIGARE att bygga DYRT!!! Energibehovet är ca 50% av det som accepteras enligt BBR Inget behov av fjärrvärme eller avloppsanslutning Gratis marknadsföring och större värdeökning!!! EcoCycleDesign KN AB 97

98 BYGGBRANSCHEN MÅSTE KOMBINERA DESIGN OCH SYSTEM DESIGN! Ekonomi är inte bara investeringskostnader Vi måste börja diskutera årskostnad livscykelkostnad samhällskostnad Och vi behöver flera goda exempel EcoCycleDesign KN AB 98

99 PROGRAMSKRIVNING Innan projektering - programskrivning: Ett program för en stad eller en byggnad är baserat på: En ideal social vision En ideal ekologisk vision En ideal teknisk vision En ideal ekonomisk vision Information om platsens förutsättningar Vid genomförandet: Håll fast vid programmet! Inga kompromisser! För att garantera projektets kvalitet: Behov av professionell projektledare från idé till underhållsfasen utbildad i EcoCycle Design Utbildning av alla inblandade i byggprocessen Skötselmanual Utvärdering Förmedla kunskaper vidare till framtida projekt EcoCycleDesign KN AB 99

100 PLANERINGSPROCESSEN Ofta styckad viktigt med projektledning från idé till förverkligande EcoCycleDesign KN AB 100

101 POLICYDOKUMENT FÖR KRETSLOPPSANPASSAT BYGGANDE DET OPTIMALA KRETSLOPPSANPASSADE HUSET: Skall bygga på en ekologisk, ekonomisk, teknisk och social vision Skall bedrivas med en projektledning från idé till förverkligande Skall anpassas till lokala förutsättningar och lokalt klimat Skall verka för att den biologiska mångfalden bevaras Kombinerar god design med System Design Har slutna flöden/kretslopp Har mätbara flöden Får sin tillförda energi från förnyelsebara energikällor Har lågt energibehov Har ett miljöanpassat och energismart elsystem Har ett miljöanpassat och energismart ventilationssystem EcoCycleDesign KN AB 101

102 POLICYDOKUMENT FÖR KRETSLOPPSANPASSAT BYGGANDE DET OPTIMALA KRETSLOPPSANPASSADE HUSET: Har låg vattenförbrukning Renar avloppsvattnet lokalt Tar hand om dagvatten lokalt, LOD Är uppbyggt av sunda, emissionsfria och förnyelsebara lokala material och ytskikt Innehåller sunda och enkla tekniska lösningar Skall underlätta för kompostering, källsortering och återanvändning Skall underlätta för drift-, förvaltning och underhåll Bidrar till en god social miljö Är en lärprocess under hela sin livscykel Är planerad för en framtida avveckling Ovanstående synpunkter gäller både för nybyggnad och ombyggnad EcoCycleDesign KN AB 102

103 POLICYDOKUMENT FÖR KRETSLOPPSANPASSAT BYGGANDE HUR KAN DETTA UPPNÅS? HUR KAN SAMHÄLLET UNDERLÄTTA? Utbildning/information - Beställarutbildningar Ekonomiska incitament, normer och lagstiftning Kommunen kan ställa krav vid markanvisning Fler goda exempel Uppföljning HINDER Detaljplanebestämmelser Branschens kortsiktiga förvaltningsperspektiv EcoCycleDesign KN AB 103

104 EXEMPEL PÅ KRETSLOPPSANPASSAT BYGGANDE Tomtebo projektet, flerbostadshus i Umeå Våra kontor i Njurunda resp Göteborg Villa Klarin, Sillviken Umeå Villa Allergren, Ängsbacka Umeå GreenZone i Umeå Laggarbergsskola i Timrå Villa Ödman, Njurunda Villa Mård, Njurunda Rumpans fritidsby, Njurunda Sommarstuga Runmarö, Stockholms skärgård New Village Academy, skola i LA, USA EcoCycleDesign KN AB 104

105 RUMPANS BY, NJURUNDA En social vision Egen vattentäkt Småskaliga avloppssystem Lokala material Förnyelsebar energi Låga kostnader Hamnen i Rumpans by EcoCycleDesign KN AB 105

106 Individuella hus lika men inte likformigt EcoCycleDesign KN AB 106

107 ANDERS NYQUIST ARKITEKTKONTOR AB Jordtäckt Ateljé, Njurunda, kretsloppsanpassat, sunda material och energisnålt i kallt klimat EcoCycleDesign KN AB 107

108 EcoCycleDesign KN AB 108

109 EcoCycleDesign KN AB 109

110 EcoCycleDesign KN AB 110

111 KARINS BOSTAD OCH KONTOR I GÖTEBORG EcoCycleDesign KN AB 111

112 Ett självbyggeriprojekt Byggt under lång tid Finansierat utan banklån Återvunnet material Cellulosaisolering Stomme av masonitbalkar Pellets-, ved- och soluppvärmt Tre olika typer av solfångare Svensk ek istället för tryckimpregnerat virke Äggoljetempera, linoljefärger och bivaxlasyr Kapslade elinstallationer Vattenskadesäkert EcoCycleDesign KN AB 112

113 EcoCycleDesign KN AB 113

114 VILLA MÅRD I NJURUNDA EcoCycleDesign KN AB 114

115 VILLA MÅRD I NJURUNDA Enfamiljshus på 190 kvm Första huset byggt helt i Foamglas i världen Foamglas i grunden, ytterväggarna och taket Fuktsäkert och brandsäkert Effektiv radonspärr Lågt energibehov: 40 kwh/kvm och år LED-belysning: All belysning totalt 300 watt Mätning av fukt och temperatur Koljern Technology ( EcoCycleDesign KN AB

116 LAGGARBERGS SKOLA, TIMRÅ KOMMUN, 1995 Om- och tillbyggnad av LM-skola, 125 elever, Åk 1-5 Miljövänliga material, Återanvändbara och återvinningsbara byggmaterial Passiv och aktiv solenergi, Solfångare och pelletspanna Självdragsventilation i kombination med Termitventilation Separeringstoaletter, Låg strålning från elinstallationer Hela skolan ett pedagogiskt verktyg EcoCycleDesign KN AB 116

117 Lanternin från två sidor Limträbalkar Självdragsventilation Värmelagrande tegelvägg Tropiska växter som en del av ventilationen Byggnadsmaterial med flera funktioner Bultade och skruvade förband Alla paneler skruvade EcoCycleDesign KN AB 117

118 EcoCycleDesign KN AB 118

119 GREENZONE, UMEÅ, Kretsloppsanpassat kvarter för Ford, McDonald s och Statoil Ingen anslutning till kommunalt avlopp eller fjärrvärme Totalt kretsloppsanpassat Tropiska växter som del av ventilationen Gröna tak Vacumtoaletter Taklanterniner för dagsljus 17% högre investeringskostnad - lägre årskostnad redan efter några år EcoCycleDesign KN AB 119

120 GREENZONE FORD, McDonalds, Statoil Ett av de mest kretsloppsanpassade projekten i världen EcoCycleDesign KN AB 120

121 GreenZone, bilanläggningen EcoCycleDesign KN AB

122 Gröna tak, vinddrivna fäktar, solfångare, vacuumtoaletter, Taklanterniner, Levande filter, termitventilation, LOD, Förnyelsebar energi och återvinning av energi, Totalt kretsloppsanpassat, Ingen anslutning till kommunalt avlopp eller fjärrvärme, 17% högre investeringskostnad - lägre årskostnad redan efter några år EcoCycleDesign KN AB 122

123 Bilverkstad med takljus och Levande Filter EcoCycleDesign KN AB

124 Bäckar och dammar ökar vattenrening, avdunstning och infiltration EcoCycleDesign KN AB

125 McDonald s EcoCycleDesign KN AB

126 Andel förnybar energi: 100% Omhändertagande av eg et dagvatten: 100% Reduktion av extern energi för kylning: 100% Reduktion av extern energi för värme: 75% Reduktion av externt tillfört färskvatten: 90% Återanvändning av näringsämnen från toaletter: 100% Reduktion av elförbrukning: 60% Omfattande miljöutbildning för all personal Miljöcertifiering av all verks amhet Återanvändning eller återvinning av material: 100% Miljöanpassad förvaltning Exempel på besparingar, GreenZone, Umeå EcoCycleDesign KN AB 126

127 TOMTEBO PROJEKTET, UMEÅ Bostadsrätt - 32 lägenheter Grönt rum vinterträdgård Ingen anslutning till fjärrvärme Lågt energibehov - 61 kwh/kvm och år Energi från förnyelsebara energikällor pellets Tung träteknik - Sunda material - Cellulosa isolering Byggt på en social, ekologisk, teknisk och ekonomisk vision Separeringstoaletter - Byggnaden förberedd för lokal avloppsrening EcoCycleDesign KN AB 127

128 Det gröna rummet Vinterträdgården Byggnadens torg och mötesplats med japansk trädgård EcoCycleDesign KN AB 128

129 EcoCycleDesign KN AB 129

130 DAIWA HOUSE OFFICE, SENDAI, JAPAN Termitventilation EcoCycleDesign KN AB 130

131 EcoCycleDesign KN AB 131

132 New Village Leadership Academy, Los Angeles, USA Mr Will Smith vid sin skola EcoCycleDesign KN AB 132

133 EcoCycleDesign KN AB 133

134 HOTELLPROJEKT PÅ PALAU, MICRONESIEN Kyla genom evaporation Dubbla tak för att underlätta takventilation och cross-ventilation Solavskärmning av bambu Beställare: The Restoration Group, Japan Affärs idé: Edutainment EcoCycleDesign KN AB 134

135 MARANDUA ,COLOMBIA * Marandua EcoCycleDesign KN AB 135

136 EcoCycleDesign KN AB 136

137 MARANDUA , COLOMBIA I samarbete med ZERI Städer med invånare Konverterar savannen tillbaka till regnskog Självförsörjande byar Lokal material Använder floden som transportmedel EcoCycleDesign KN AB 137

138 STADSPLANERINGSPROJEKT I TANZANIA invånare Lokala material Lågbudgetprojekt med strävan efter hög livskvalité och socialt ansvar EcoCycleDesign KN AB 138

139 KRETSLOPPSSAMHÄLLE PÅ BONDS CAY, BAHAMAS EcoCycleDesign KN AB 139

140 ECOCYCLE DESIGN CENTER Ulundi, Sydafrika Zimbabwe Bhutan Vi behöver fler goda exempel! EcoCycleDesign KN AB 140

141 BHUTAN Världens första land i perfekt balans med naturen? EcoCycleDesign KN AB 141

142 BHUTAN EcoCycleDesign KN AB 142

143 EcoCycleDesign KN AB 143

144 I Bhutan mäter man inte Gross National Product GNP EcoCycleDesign KN AB 144

145 I Bhutan mäter man Gross National Happiness GNH EcoCycleDesign KN AB 145

146 Hur mäter vi framgång och hållbar utveckling? EcoCycleDesign KN AB 146

147 SAMMANFATTNING Fullt möjligt att bygga kretsloppsanpassat och hållbart! Mindre påverkan på miljön! Är energibesparande! Mindre avfall! Högre kvalité! Lägre årskostnader! Starkare varumärke! Nöjdare boende/anställda! Högre marknadsvärde! Och det är lönsamt! Exportpotential!!! EcoCycleDesign KN AB 147
