Allmänna försäljningsvillkor för Specma Component AB

Transkript

1 Hydraulik

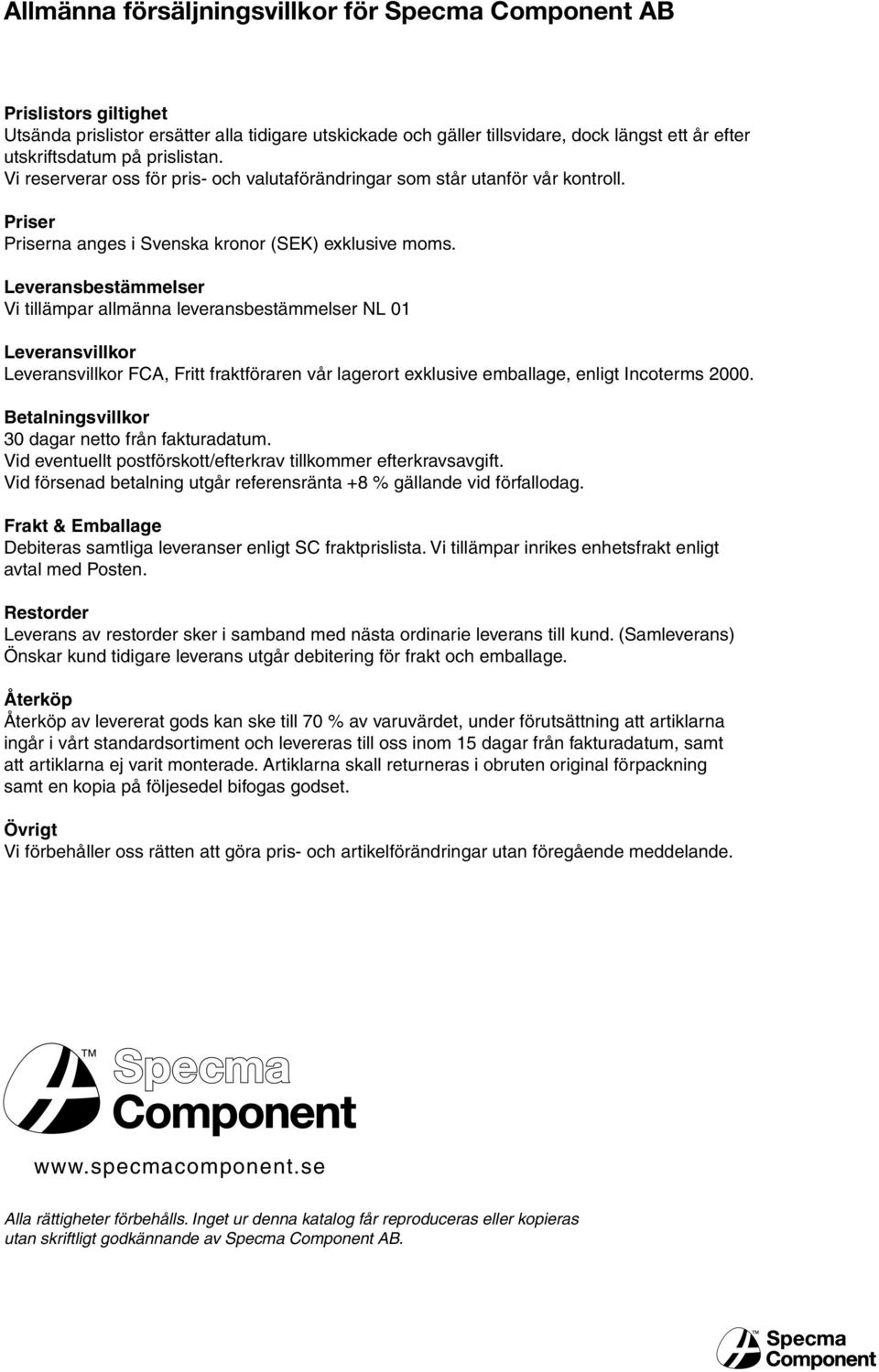

2 Allmänna försäljningsvillkor för Specma Component AB Prislistors giltighet Utsända prislistor ersätter alla tidigare utskickade och gäller tillsvidare, dock längst ett år efter utskriftsdatum på prislistan. Vi reserverar oss för pris- och valutaförändringar som står utanför vår kontroll. Priser Priserna anges i Svenska kronor (SEK) exklusive moms. Leveransbestämmelser Vi tillämpar allmänna leveransbestämmelser NL 01 Leveransvillkor Leveransvillkor FCA, Fritt fraktföraren vår lagerort exklusive emballage, enligt Incoterms Betalningsvillkor 30 dagar netto från fakturadatum. Vid eventuellt postförskott/efterkrav tillkommer efterkravsavgift. Vid försenad betalning utgår referensränta +8 % gällande vid förfallodag. Frakt & Emballage Debiteras samtliga leveranser enligt SC fraktprislista. Vi tillämpar inrikes enhetsfrakt enligt avtal med Posten. Restorder Leverans av restorder sker i samband med nästa ordinarie leverans till kund. (Samleverans) Önskar kund tidigare leverans utgår debitering för frakt och emballage. Återköp Återköp av levererat gods kan ske till 70 % av varuvärdet, under förutsättning att artiklarna ingår i vårt standardsortiment och levereras till oss inom 15 dagar från fakturadatum, samt att artiklarna ej varit monterade. Artiklarna skall returneras i obruten original förpackning samt en kopia på följesedel bifogas godset. Övrigt Vi förbehåller oss rätten att göra pris- och artikelförändringar utan föregående meddelande. Alla rättigheter förbehålls. Inget ur denna katalog får reproduceras eller kopieras utan skriftligt godkännande av Specma Component AB.

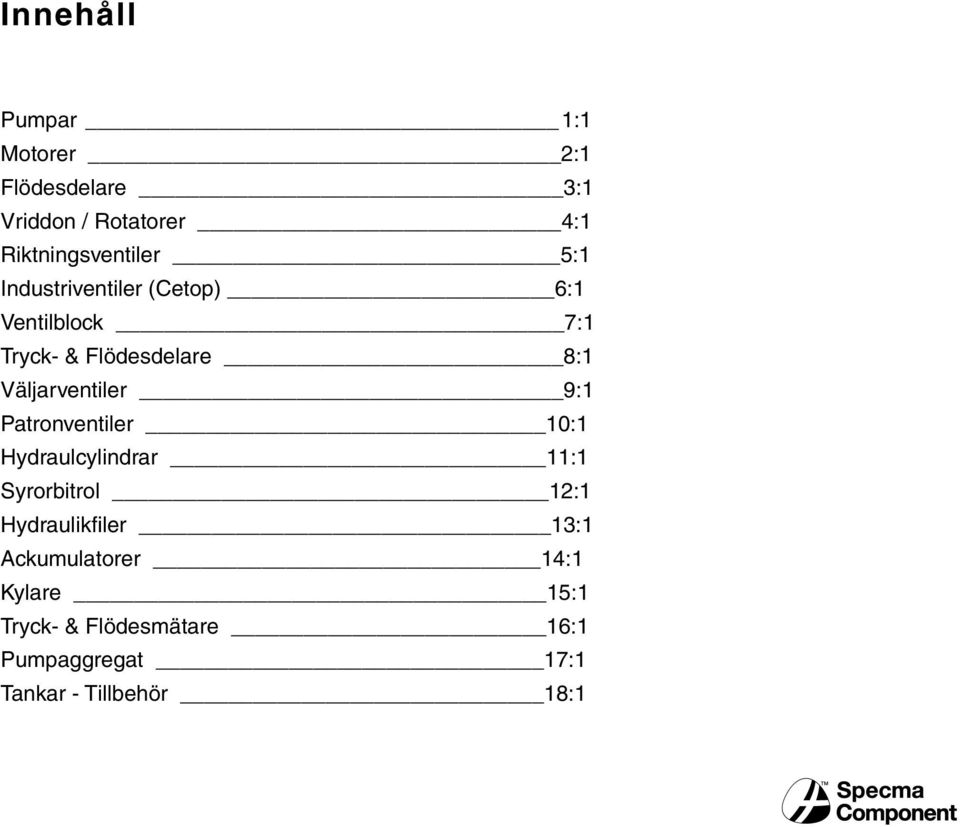

3 Innehåll Pumpar 1:1 Motorer 2:1 Flödesdelare 3:1 Vriddon / Rotatorer 4:1 Riktningsventiler 5:1 Industriventiler (Cetop) 6:1 Ventilblock 7:1 Tryck- & Flödesdelare 8:1 Väljarventiler 9:1 Patronventiler 10:1 Hydraulcylindrar 11:1 Syrorbitrol 12:1 Hydraulikfiler 13:1 Ackumulatorer 14:1 Kylare 15:1 Tryck- & Flödesmätare 16:1 Pumpaggregat 17:1 Tankar - Tillbehör 18:1

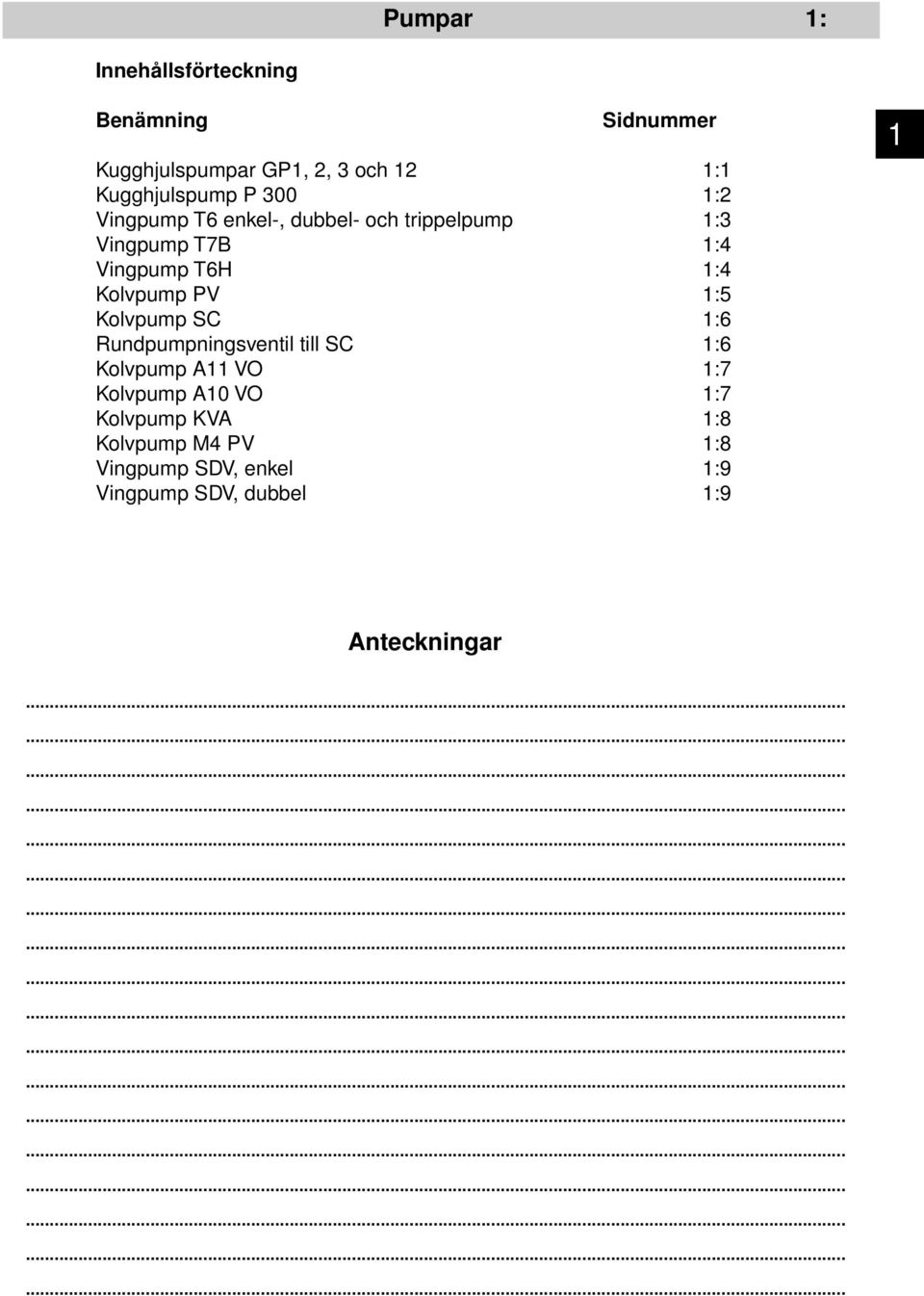

4 Pumpar 1: Innehållsförteckning Benämning Sidnummer Kugghjulspumpar GP1, 2, 3 och 12 1:1 Kugghjulspump P 300 1:2 Vingpump T6 enkel-, dubbel- och trippelpump 1:3 Vingpump T7B 1:4 Vingpump T6H 1:4 Kolvpump PV 1:5 Kolvpump SC 1:6 Rundpumpningsventil till SC 1:6 Kolvpump A11 VO 1:7 Kolvpump A10 VO 1:7 Kolvpump KVA 1:8 Kolvpump M4 PV 1:8 Vingpump SDV, enkel 1:9 Vingpump SDV, dubbel 1:9 1 Anteckningar

5 1: 1 Pumpar 1 Kugghjulspump GP1, 2, 3 och 12 Kugghjulspump i aluminium. Beställningsnyckel. GP2 S 15 C N A Pumptyp: GP1 GP2 GP3 GP12 Rotationsriktning: S= Moturs (std) D= Medurs Deplacement: Se tabell Drivaxel: B= Tungkoppling C= Konisk (1:8, Europeisk std) (1:5, Tysk std) X= Splines Z= Cylindrisk Portanslutningar: A= RP-anslutningar(GP1, 2 och 3) B= RB-anslutningar(GP12) E= SAE std. (GP2 och3) F= Rörgänga (GP1, 2 och3) P= UNF gänga (GP2 och 3) Monteringsfläns: N= Europeisk std (GP1, styrkant 25,4) (GP2, styrkant 36,5) (GP3, styrkant 50,8) E= SAE A-2 hål (GP2, styrkant 82,55) (GP3, styrkant 101,6) B4= Tysk std (GP12, styrkant 80) K1= Tysk std (GP12, styrkant 52) K2= Tysk std (GP12, styrkant 52) G1= Tysk std (GP12, styrkant 50) G2= Tysk std (GP12, styrkant 50) 1:1:1 Kugghjulspump i aluminium Pumptyp Deplacement Tryck i bar Varvtal i rpm Standard- Vikt cm 3 / varv Arbets/ Intermittent Min/ Max anslutning i kilo GP1 D/S 1,3 1,3 250/ / 5000 RP1/ RP1 0,94 GP1 D/S 2,1 2,1 250/ / 5000 RP1/ RP1 0,95 GP1 D/S 2,9 2,9 250/ / 5000 RP1/ RP1 0,98 GP1 D/S 3,7 3,7 200/ / 5000 RP1/ RP1 1,10 GP1 D/S 4,5 4,5 180/ / 5000 RP1/ RP1 1,13 GP1 D/S 5,4 5,4 150/ / 5000 RP1/ RP1 1,15 GP1 D/S 6,8 6,8 150/ / 4200 RP1/ RP1 1,20 GP2 D/S 4 4,0 250/ / 5000 RP1/RP1 2,45 GP2 D/S 6 6,7 250/ / 4000 RP1/ RP1 2,50 GP2 D/S 9 9,6 250/ / 4000 RP1/ RP1 2,55 GP2 D/S 12 12,3 250/ / 4000 RP1/ RP1 2,60 GP2 D/S 15 15,0 200/ / 4000 RP2/ RP1 2,85 GP2 D/S 17 17,7 180/ / 4000 RP2/ RP1 2,90 GP2 D/S 20 20,4 160/ / 3500 RP2/ RP1 2,95 GP2 D/S 26 26,6 145/ / 3500 RP2/ RP2 3,20 GP2 D/S 34 34,0 140/ / 2500 RP2/ RP2 3,40 GP3 D/S 22 22,0 210/ / 3000 RP3/ RP2 6,45 GP3 D/S 27 27,5 210/ / 3000 RP3/ RP2 6,50 GP3 D/S 32 32,0 210/ / 3000 RP3/ RP2 6,60 GP3 D/S 37 37,5 210/ / 3000 RP3/ RP2 7,25 GP3 D/S 42 42,0 185/ / 3000 RP3/ RP2 7,30 GP3 D/S 47 47,5 185/ / 3000 RP3/ RP2 7,40 GP3 D/S 55 55,0 170/ / 2800 RP3/ RP3 7,80 GP3 D/S 63 63,0 160/ / 2800 RP3,5/ RP3 8,10 GP12 D/S 4 4,6 250/ / 4000 RB40/ RB35 2,35 GP12 D/S 5 5,7 250/ / 4000 RB40/ RB35 2,40 GP12 D/S 8 8,3 250/ / 4000 RB40/ RB35 2,50 GP12 D/S 11 11,3 250/ / 4000 RB40/ RB35 2,60 GP12 D/S 16 16,6 200/ / 3500 RB40/ RB35 2,85 GP12 D/S 20 20,4 200/ / 3500 RB40/ RB35 3,00 Medurs rotation Moturs rotation Bestämning av rotationsriktning: Håll pumpen med axeln mot dig och ange rotation enligt bilden ovan. Pumpanslutningar finns på sid 18:7 Pumparna kan även erhållas i multippelutförande, olika axlar, anslutningsflänsar och monteringsflänsar. Varugrupp 4110

6 Pumpar 1: 2 Kugghjulspump, P300-serien Kugghjulspump i gjutjärn 1 Pumparna kan levereras med olika monteringsflänsar, rotationsriktningar, axeltyper och portanslutningar. De kan även byggas ihop till multippelutförande. 1:2:1 Kugghjulspump i gjutjärn P-300 serien Pumptyp Kuggstorlek Deplacement Tryck i bar (kod) (cm 3 / varv) Arbets/ Intermittent P ,2 245/ ,7 245/ ,2 245/ ,8 245/ ,3 245/ ,9 245/ ,9 245/ ,9 245/ ,5 225/ ,0 215/ ,6 200/ ,1 190/ ,6 175/ 190 P ,1 245/ ,2 245/ ,3 245/ ,4 245/ ,4 245/ ,5 225/ ,6 210/ 225 P ,9 245/ ,3 245/ ,8 245/ ,2 245/ ,7 245/ ,1 225/ ,6 210/ ,0 190/ ,5 170/ 190 P ,3 245/ ,0 245/ ,8 245/ ,5 245/ ,3 245/ ,0 245/ ,8 225/ ,5 210/ 225 Generella data : Varvtal Min 400 rpm Max 3000 rpm Maximal P N radiell kraft P N (med stöd- P N lager) P N OBS!! Vi lagerför även delar till föregångarna till P-300 serien och kan bygga enheter av dessa: P31 P51 * Dessa tryck gäller för Mineraloljor och Fosfatester HFD Varugrupp 4030

7 1: 3 Pumpar 1 Vingpump T6 enkelpump Tystgående vingpump med fast deplacement för industri- och mobilapplikationer Artikelnr: Pumptyp: C D E T6C*-022-1R00-C1 Tätningar: 1 = Standard Designbokstav Storlek: Se tabell nedan Axel: 1 = Kilaxel 2 = Kilaxel 3 = Splinesaxel 4 = Splinesaxel Portanslutningar: 00 = Standard, se skiss mot beställning Rotationsriktning: R = Medurs L = Moturs 1:3:1. Singelpump T6 Portanslutningar * Lägg till ett M efter T6C och byt ut 0 mot ett B i storleken så får du samma pump i mobilt utförande. ex T6CM-B22-1R00-C1 Pumpen går att få med andra portanslutningar och tätningar mot förfrågan. Pumptyp Storlek Deplacement Max tryck i bar Varvtal rpm (cm 3 / varv) Arbets/ Intermittent Min/ Max P = Tryckport S = Sugport , ,2 240/ / , , ,1 240/ / ,1 T6C , , ,8 240/ / , ,3 240/ ,8 600/ ,0 160/ , ,0 210/ / , , ,3 T6D ,0 210/ / , ,0 210/ ,7 600/ ,0 160/ ,5 80/ / 1800 Generella data Pump Monterings- SAE bultsfläns Vikt typ fläns Sug Tryck (Kg) T6C SAE-B 2 håls 1 1/2 1 15,7 T6D SAE-C 2 håls 2 1 1/4 24,0 T6E SAE-C 2 håls 3 1 1/2 43,3 Dubbel- och Trippelpump Denna modell av vingpump går också att bygga ihop till multippelpumpar med deplacement upp till 500 cm 3 /varv. Kontakta hydraultekniker för mer information. T6E , ,4 210/ / , , , ,3 210 / / , ,0 80/ /1800 1:3:2 Vingpump T6, dubbelpumputförande. Varugrupp 5110

8 Pumpar 1:4 Vingpump T7B Tystgående vingpump med fast deplacement för industriellt bruk. Går att köra intermittent upp till 320 bar. 1 Artikelnr: T7B-B10-1R00-A1M0 Pumptyp: T7B= ISO 2 skruvar T7BS = SAE B 2 skruvar Storlek: Se tabell nedan Axel: 1 = Kilaxel SAE-B (T7BS) 2 = Kilaxel ISO R775 (T7B) 3 = Splinesaxel 16/32 SAE-B (T7BS) 4 = Splinesaxel SAE-BB (T7BS) Anslutningsflänsar: M0 = P = 1 SAE3000 fläns S = 1 1/2 SAE3000 fläns M1 = P = 3/4 SAE3000 fläns S = 1 1/2 SAE3000 fläns Tätningar: 1 = Standard Designbokstav Portanslutningar: Se på sidan 1:3 Rotationsriktning: R = Medurs L = Moturs 1:4:1 Vingpump T7B Pumptyp Storlek Deplacement i Tryck i bar Varvtal i rpm Vikt i cm 3 /varv Arbets/Intermittent Min/Max kilo B02 5,8 B03 9,8 B04 12,8 B05 15,9 290/ /3600 B06 19,8 T7B B07 22,5 23 B08 24,9 B10 31,8 B12 41,0 275/300 B15 50,0 240/ /3000 Dubbel- och Trippelpump Denna modell av vingpump går också att bygga ihop till multippelpumpar med deplacement upp till 427 cm 3 /varv. Kontakta hydraultekniker för mer information. Varugrupp 5110 Hybridpump T6H Kombinerad pump av vingpump T6B, C eller D med fast deplacement och en variabel kolvpump PV20 eller 29. Båda pumparna drivs av samma axel och har en stor gemensam sugport. Fördelar: -Klarar höga tryck, upp till 275 bar -Låg ljudnivå -Stor deplacementflexibilitet på vingpumpen. -Samma valmöjlighet på regulatorer som till PV-pumparna, se nästa sida 1:4:2 Vingpump T6H, dubbelpumputförande. T6H20 P1 = 42,9 cm 3, P2 = 5,8-100 cm 3 T6H29 P1 = 61,9 cm 3, P2 = 5,8-158 cm 3 Varugrupp 5110

9 1: 5 Pumpar 1 Kolvpump PV Axialkolvpump, variabelt deplacement. Utförande PVT är med genomgående axel för montage av mindre pump. Artikelnr: PV 6-2R1D-C00-AA0 Pumptyp: PV = Industri PVM = Mobil PVT = Industri, kraftuttag PVR = Mobil, kraftuttag Storlek: Se tabell nedan Axel: 1 = Splinesaxel 2 = Kilaxel Rotationsriktning: R = Medurs L = Moturs Tätning: 1 = NBR (nitril) 5 = FPM (viton) std. Designbokstav Regulator: C = Tryckavskärning F = Tryckavskärning med fjärrstyrning L = Lastkännande J = Effektbegränsare (låg) K = Effektbegränsare (hög) Bakmonterad pump: 0 = Ingen 1 = Monterad Axel i bakändan: 0 = Ingen A = SAE-16-4 (SAE A) B = SAE-22-4 (SAE B) Q = SAE-25-4 (SAE BB) C = SAE-32-4 (SAE C) Monteringsfläns i bakändan: 0 = Ingen, anslutningar bakåt S = Ingen, anslutningar på sidan A = SAE-A 2 håls B = SAE-B 2 håls C = SAE-C 2 håls Portanslutning: 0 = UNF - gängor (SAE) 2 = G - gängor (standard) 3 = SAE3000-fläns 4 bultar UNF-gänga 4 = SAE3000-fläns 4 bultar BSP-gänga Styrning: 0 = Standard (Max volym inställning) 1:5:2 PV- pump med C-regulator Som extra tillbehör till PV-serien har vi tagit fram en steglös elektrisk styrning av maxflödet. Finns intresse för denna lösning som vi är unika om, ta kontakt med någon av våra hydraultekniker. C - Regulator Tillåter pumpen att leverera full volym från tryckporten tills trycket når den förinställda nivån. Sedan reducerar den volymen till den som systemet kräver medan trycket hålls vid det inställda värdet. F - Regulator Samma som C fast med applikation för fjärrstyrning av trycket. Pumptyp Max deplacement Max tryck i bar Max varvtal i rpm Vikt i kilo cm 3 /varv Arbets/Intermittent *) PV6/ PVT6 14, / 14 PV10/ PVT10 20, / 20 PV15/ PVT15 34, / 25 PV20/ PVM20 PVT20/ PVR20 42,9 2400/ / 32 PV29/ PVT29 61, / 42 PVT38 80,0 50 PVT47 100, PVT ,0 95 *) Vid varvtal över 1800 rpm, kontrollera förhållanden i databladet. Varugrupp 5110

10 Pumpar 1: 6 Kolvpump SC Kompakt axialkolvpump mot främst lastbilsapplikationer. Pumpen går dock att få i andra versioner. Pumpen har fast deplacement och vinkelställd axel, Bent axis. Som standard är den utrustad med anslutningsfläns enligt ISO-7653 (ZF) och axel PTO enligt DIN 5462 B8x32x34,9 och vänsterrotation (vändbar). SC-pumpen finns även i SAE-version, betecknas av en 5:a framför deplacement sifffran. Ex SC-525. Det finns även en dubbelpump som betecknas SC-75/75 Den levereras i Höger- eller Vänsterrotation. 1:6:1 Kompaktpump modell SC monterad med BY-Pass ventil 1 Artikel- Deplac. Max arb.- Varvtal i rpm Tryck- Vikt i kilo DINnummer cm 3 / varv tryck i bar Arb./Interm. ansl. standard SC-12 12, / 3000 R3/4 8,1 X SC-17 17, / 3000 R3/4 8,1 X SC-25 25, / 3000 R3/4 8,1 X SC-34 34, / 3000 R3/4 8,1 X SC-47 47, / 2500 R3/4 11,7 X SC-64 63, / 2500 R3/4 11,7 X SC-84 83, / 2000 R 1 17,0 X SC , / 2000 R 1 17,0 X SC , / 2000 R 1 17,0 *SC ,0/75, R3/4 x2 21,5 X *SC , / ,0 X *SC , / ,0 X *SCT 90 90, /2000 3/4 12,0 X *SCT , / ,0 X * Pumpen måste beställas i höger-/ vänsterutförande L = Vänsterrotation R = Högerrotation 1:6:2 Portanslutning på SC 75/75 Varugrupp 4310 Rundpumpningsventil / By-Pass ventil Ventil för kompakt direktmontage på pumpserien SC-. By-pass ventilen är försedd med manuell nödmanöver så den även kan manövreras vid strömbortfall. Magneten är försedd med en två meters intergrerad elkabel som gör att den uppfyller skyddsklass ADR Artikelnummer Passar till pump. Max arbetstryck i bar Magnetspänning (VDC) Vikt i kilo SC-12 till /24 2, SC-84, /24 2,4 Varugrupp 4310

11 1: 7 Pumpar 1 Kolvpump A11 VO Axialkolvpump med variabelt deplacement i snedskiveutförande som är avsedd för hydrostatisk transmission i öppna system. Konstruktionen är anpassad för mobilt bruk. Storlek Max deplacement Tryck i bar Max varvtal i Vikt i kilo cm 3 /varv Arbets/ Peak rpm 40 42, , , ,8 350/ ,0 2100/ 2500* 66/ 69* ,7 2100/ 2500* 103/ 107* ,0 1800/ 2300* 126/ 130* 1:7:1 Axialkolvpump A11 VO *= Pumpen är utrustad med impellerpump vid markerade värden Pumpen kan levereras med olika regulatorer samt olika anslutningsbilder. Den går att bygga ihop till tandemutförande med vissa modeller av A10 VO och A11 VO. Dessutom går den att kombinera med kugghjulspumpar. Storlekarna 130, 190 och 260 finns i en version med laddpump (impeller) vilket tillåter högre varvtal. A11 VO med tryckkontroll DR Varugrupp 4510 Kolvpump A10 VO Axialkolvpump med variabelt deplacement i snedskiveutförande som är avsedd för hydrostatisk transmission i öppna system. Konstruktionen är anpassad för mobilt bruk. Storlek Max deplacement Tryck i bar Max varvtal i Vikt i kilo cm 3 /varv Arbets/ Peak rpm 28 28, , ,0 280/ , , :7:2 Axialkolvpump A10 VO Pumpen kan levereras med olika regulatorer samt olika anslutningsbilder. Den går även att bygga ihop till tandemutförande samt kombinera med kugghjulspumpar. A10 VO med DR regulator Varugrupp 4510

12 Pumpar 1: 8 Kolvpump KVA Lastkännande axialkolvpump med variabelt deplacement med kägelkolvar och vinkelställd axel som är avsedd för hydrostatisk drift i öppna system. Konstruktionen är anpassad för mobilt bruk, lastbilsapplikation. Anslutningsfläns enligt ISO-7653 (ZF) och axel PTO enligt DIN 5462 B8x32x34,9. 1 Artikelnr KVA7VO107DRS/63R-DEK64 Storlek: Styroptioner: DRS = Tryckreglering med lastkännade funktion EP2 = Elektrisk med proportionalmagnet, 24 V Rotationsriktning: R = Höger L = Vänster 1:8:2 Kolvpump KVA Storlek Max deplacement Tryck i bar Max varvtal i Vikt i kilo cm 3 /varv Arbets/Peak rpm* 55 54, ,0 300/ , *= Värdena gäller vid absolut tryck 1 bar vid sugporten Kolvpump KVA med EP2 styrning, proportionell styrning. Varugrupp 4510 Kolvpump M4PV. Axialkolvpump med variabelt deplacement för slutna system. Pumpen finns att få med ett antal olika regleringar samt axeltyper och det är möjligt att bygga ihop dem till tandemutförande. Som extra tillbehör kan man välja att utrusta pumpen med; tryckfilter, effektregulator och spolventil. 1:8:2 Axialkolvpump med variabelt deplacement M4PV Pumptyp Max deplacement Tryck i bar Max varvtal i Vikt i kilo cm 3 /varv Arbets/Peak rpm min/max M4PV ,5 250/ /3600 M4PV ,8 M4PV34 34 M4PV /3800 M4PV / M4PV58 58 M4PV /3600 M4PV med kontrollenhet I, spakkontrollerad servo kontroll Varugrupp 4330

13 1: 9 Pumpar 1 Vingpump SDV, enkel Artikelnr SDV 10-1 P 5 S - 1 C L Vingpump Serie Montagefläns 1 = 2-hål, SAEA Inloppsport 10: P = 1 NPTF 20: P = 1 1/4 NPTF S = S = s.thr. B = G 1 B = G 1 1/4 Deplacement Se tabell 1 Skaftrotation L = Moturs Utan beteckning = Medurs Position (Sett från baksidan) A = Motsatt sida mot inlopp B = 90 moturs från inlopp C = I linje med inlopp 1:9:1 Vingpump SDV D = 90 medurs från inlopp Axel 1 = Kil 19,05 (10,20) 11 = Splines 15,875-9T (10), 19,05-11T (20) 38 = Splines 19,05-11T (10,20) 62 = Splines 15,875 9T (20) Utloppsport 10: P = 1/2 NPTF thr. 20: P = 1/2 NPTF S = st. thr S = st. thr. B = G 1/2 (BSPF) B = G 3/4 Modell Storlek Deplacement Max cm 3 /r Tryck (bar) 1 3, , ,8 175 SDV , , , ,8 138 Modell Storlek Deplacement Max cm 3 /r Tryck (bar) 6 19, , ,5 175 SDV , , , ,4 152 Vingpump SDV, dubbel Artikelnr Vingpump Serie Montagefläns 1 = 2-hål, SAEA Inloppsport F = SAE 1 1/ (2010) SAE (2020) Frontpump Se tabell 2 Utloppsport, frontpump S = UN-2B thd B = G 3/4 (BSPF) Bakre pump Se tabell 1 (2010) Se tabell 2 (2020) SDV F 13 S 3 S - 1 CC - L Rotation L = Moturs Utan beteckning = Medurs Placering av Tryckport Med Nr 1 utlopp motsatt inlopp AA = Nr 2 utlopp 135 moturs inlopp AB = Nr 2 utlopp 45 moturs inlopp AC = Nr 2 utlopp 45 medurs inlopp AD = Nr 2 utlopp 135 medurs inlopp Med Nr 1 utlopp 90 moturs inlopp BA = Nr 2 utlopp 135 moturs inlopp BB = Nr 2 utlopp 45 moturs inlopp BC = Nr 2 utlopp 45 medurs inlopp BD = Nr 2 utlopp 135 medurs inlopp Med Nr 1 utlopp i linje med inlopp CA = Nr 2 utlopp 135 moturs inlopp CB = Nr 2 utlopp 45 moturs inlopp CC = Nr 2 utlopp 45 medurs inlopp CD = Nr 2 utlopp 135 medurs inlopp Med Nr 1 utlopp 90 medurs inlopp DA = Nr 2 utlopp 135 moturs inlopp DB = Nr 2 utlopp 45 moturs inlopp DC = Nr 2 utlopp 45 medurs inlopp DD = Nr 2 utlopp 135 medurs inlopp Axel I = Kilaxel 22,05 II = Splinesaxel 22,05-13T Utloppsport, bakre pump S = Str. thr. (2010) S = (2020) B = G 1/2 (BSPF) B = G 3/4 (2020)

14 Pumpar Motorer 2: 2: Innehållsförteckning Benämning Sidnummer 2 Kugghjulsmotor GM1, 2, 3 2:1 Kugghjulsmotor M 300 2:1 Orbitmotor EPMM 2:2 Orbitmotor EPM 2:2 Orbitmotor EPRM 2:2 Orbitmotor EPMS, EPMSW 2:3 Orbitmotor EPMSS 2:3 Hjälpventiler till orbitmotorer i EP-serien 2:3 Orbitmotor EPMT 2:4 Orbitmotor EPMTW 2:4 Orbitmotor EPMTS 2:4 Orbitmotor EPMV 2:5 Orbitmotor EPMH 2:5 Orbitmotor Tillbehör och optioner 2:5 Radialkolvmotor BB 2:6 Axialkolvmotor M4MF 2:7 Axialkolvmotor SCM 2:7 Anteckningar

15 2: 1 Motorer 2: Kugghjulsmotor GM1, 2 och 3 Kugghjulsmotor i aluminium, för storlekar se sid 1:1. 2 Motortyp: GM1 = Europeisk std. GM2 = Europeisk std. GM3 = Europeisk std. Rotation: B = Reversibel Deplacement: Se tabell Sid 1:1 Artikel nr. GM2 B 15 C N A Portanslutningar: A = RP-anslutning E = SAE-anslutning Monteringsfläns: N = Europisk std. Se sid 1:1 E = SAE std. 2:1:1 Kugghjulsmotor i aluminium GM Dräneringsanslutning: GM1 = M12 x 1,5 GM2 = M14 x 1,5 GM3 = M16 x 1,5 Drivaxel: C = Europeisk, konisk 1:8 Z = Cylindrisk Varugrupp 4110 Kugghjulsmotor, M300-serien Kugghjulsmotor i gjutjärn Motorerna kan levereras med olika monteringsflänsar, rotationsmöjligheter, axeltyper och anslutnings flänsar. De kan även byggas ihop till multippelutförande. Motortyp M330 M350 M365 Kuggstorlek (kod) Deplacement (cm 3 /varv) 32,3 40,4 48,5 56,5 64,6 41,8 52,3 62,7 73,2 83,6 64,1 94,1 104,5 59,0 73,8 88,5 103,3 118,0 132,8 147,5 Intermittent tryck (bar) :1:2 Kugghjulsmotor i gjutjärn M300- serien Generella data: Varvtal Min 300 rpm Max 2800 rpm Maximal radiell last M N (Med stödlager) M N M N Varugrupp 4030

16 Pumpar Motorer 2: 2: 2 Orbitmotor EPMM Låghastighetsmotor av gerotortyp. Återger ett högt utgående moment från en mycket kompakt konstruktion. Max ingående tryck 175 bar (Intermittent) Storlek 8 12, Deplacement (cm 3 /varv) 8 12, , ,0 Max Max interm. arb. varvtal varvtal (rpm) (rpm) Min varvtal (rpm) Orbitmotor EPM Låghastighetsmotor av gerotortyp. Återger ett högt utgående moment från en mycket kompakt konstruktion. Max ingående tryck 200 bar (Intermittent) Max arb. tryckfall (bar) Max interm. tryckfall* (bar) Max peak tryckfall** (bar) Max arb. moment (Nm) * Intermittent tryck: tillåtet värde får förekomma max 10%/min. ** Peak tryck: får förekomma max 1%/min. Går att få med olika anslutningar och axlar samt med integrerad chockventil Max interm. moment (Nm) :2:1 Orbitmotor EPMM Varugrupp Storlek Deplacement (cm 3 /varv) 25,0 32,0 40,0 49,5 79, ,8 158, ,5 316, ,6 Max arb. varvtal (rpm) Max interm. varvtal (rpm) Min varvtal (rpm) Max arb. tryckfall (bar) Max interm. tryckfall* (bar) Max peak tryckfall** (bar) Med nya axeltypen B får man högre prestanda för vissa modeller * Intermittent tryck: tillåtet värde får förekomma max 10%/min. ** Peak tryck: tillåtet värde får förekomma max 1%/min Går att få med olika anslutningar och axlar Max arb. moment (Nm) Max interm. moment (Nm) :2:2 Orbitmotor EPM Varugrupp 4710 Orbitmotor EPRM Låghastighetsmotor av gerolortyp. Återger ett högt utgående moment från en relativt kompakt konstruktion. Max ingående tryck 200 bar (Intermittent). Finns även i hjulmotorutförande (EPRMW). Storlek Deplacement (cm 3 /varv) 51,5 80,3 99,8 125,7 159,6 199,8 250,1 315,7 397 Max arb. varvtal (rpm) Max interm. varvtal (rpm) Min varvtal (rpm) Max arb. tryckfall (bar) Max interm. tryckfall* (bar) Max peak tryckfall** (bar) Med nya axeltypen B får man högre prestanda för vissa modeller * Intermittent tryck: tillåtet värde får förekomma max 10%/min. ** Peak tryck: tillåtet värde får förekomma max 1%/min. Går att få med olika anslutningar och axlar. Max arb. moment (Nm) Max interm. moment (Nm) :2:3 Orbitmotor EPRM Varugrupp 4710

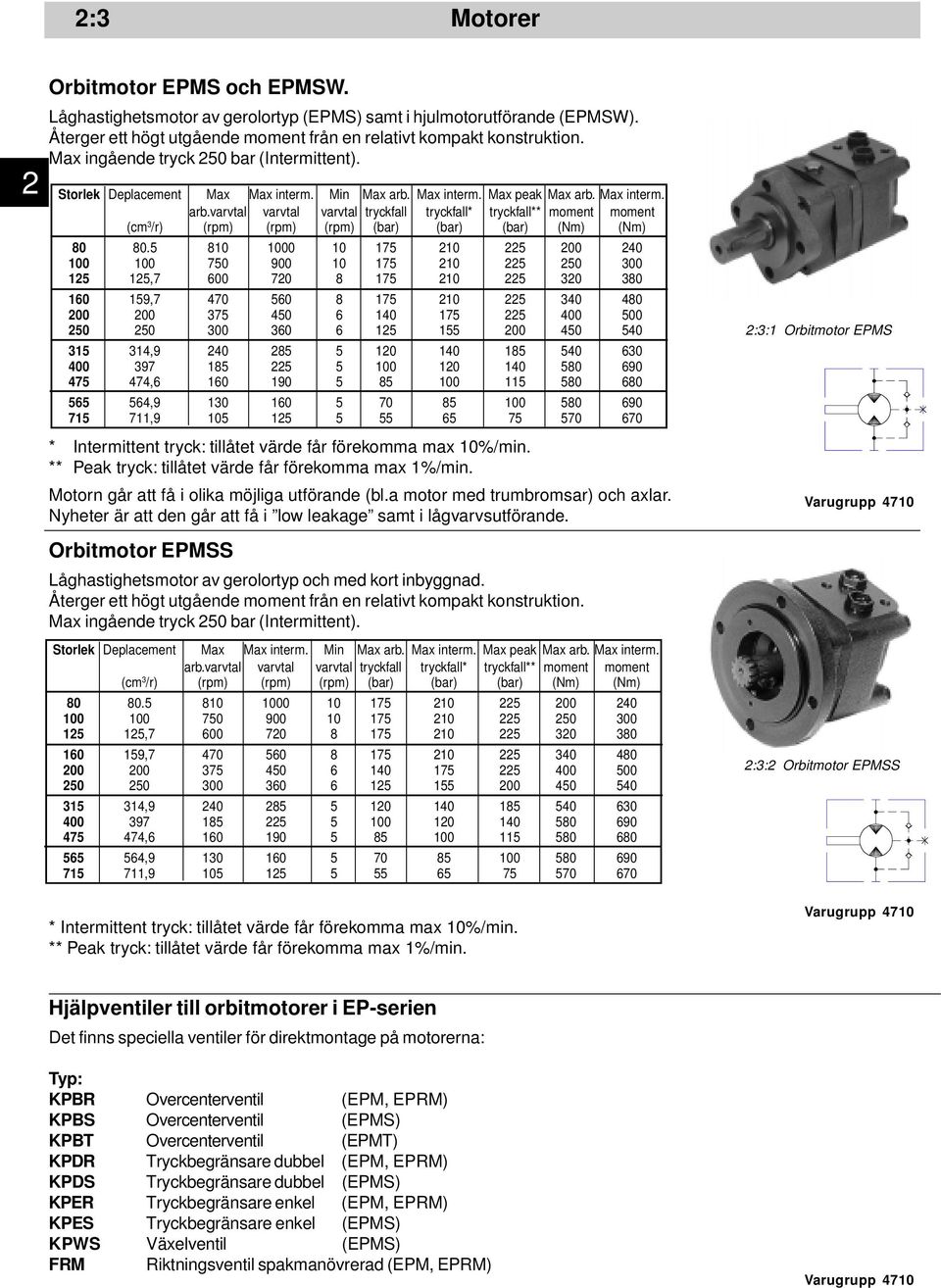

17 2: 3 Motorer 2: 2 Orbitmotor EPMS och EPMSW. Låghastighetsmotor av gerolortyp (EPMS) samt i hjulmotorutförande (EPMSW). Återger ett högt utgående moment från en relativt kompakt konstruktion. Max ingående tryck 250 bar (Intermittent). Storlek Deplacement Max Max interm. Min Max arb. Max interm. Max peak Max arb. Max interm. arb.varvtal varvtal varvtal tryckfall tryckfall* tryckfall** moment moment (cm 3 /r) (rpm) (rpm) (rpm) (bar) (bar) (bar) (Nm) (Nm) , , , , , , * Intermittent tryck: tillåtet värde får förekomma max 10%/min. ** Peak tryck: tillåtet värde får förekomma max 1%/min. Motorn går att få i olika möjliga utförande (bl.a motor med trumbromsar) och axlar. Nyheter är att den går att få i low leakage samt i lågvarvsutförande. Orbitmotor EPMSS Låghastighetsmotor av gerolortyp och med kort inbyggnad. Återger ett högt utgående moment från en relativt kompakt konstruktion. Max ingående tryck 250 bar (Intermittent). Storlek Deplacement Max Max interm. Min Max arb. Max interm. Max peak Max arb. Max interm. arb.varvtal varvtal varvtal tryckfall tryckfall* tryckfall** moment moment (cm 3 /r) (rpm) (rpm) (rpm) (bar) (bar) (bar) (Nm) (Nm) , , , , , , * Intermittent tryck: tillåtet värde får förekomma max 10%/min. ** Peak tryck: tillåtet värde får förekomma max 1%/min. 2:3:1 Orbitmotor EPMS Varugrupp :3:2 Orbitmotor EPMSS Varugrupp 4710 Hjälpventiler till orbitmotorer i EP-serien Det finns speciella ventiler för direktmontage på motorerna: Typ: KPBR Overcenterventil (EPM, EPRM) KPBS Overcenterventil (EPMS) KPBT Overcenterventil (EPMT) KPDR Tryckbegränsare dubbel (EPM, EPRM) KPDS Tryckbegränsare dubbel (EPMS) KPER Tryckbegränsare enkel (EPM, EPRM) KPES Tryckbegränsare enkel (EPMS) KPWS Växelventil (EPMS) FRM Riktningsventil spakmanövrerad (EPM, EPRM) Varugrupp 4710

18 Pumpar Motorer 2: 2: 4 Orbitmotor EPMT/EPMTW i standard/hjulmotorutförande Motor av gerolortyp. Återger ett högt utgående moment från en relativt kompakt konstruktion. Max ingående tryck 250 bar (Intermittent) Storlek Deplacement Max Max interm. Min Max arb. Max interm. Max peak Max arb. Max interm. arb.varvtal varvtal varvtal tryckfall tryckfall* tryckfall** moment moment (cm 3 /r) (rpm) (rpm) (rpm) (bar) (bar) (bar) (Nm) (Nm) , , , , , , , * Intermittent tryck: tillåtet värde får förekomma max 10%/min. ** Peak tryck: tillåtet värde får förekomma max 1%/min. Går att få med olika anslutningar och axlar. Nyhet: Går att få med tachometeruttag, low leakage samt i låghastighetsutförande. Orbitmotor EPMTS Motor av gerolortyp i kort utförande. Återger ett högt utgående moment från en relativt kompakt konstruktion. Max ingående tryck 250 bar (Intermittent) Storlek Deplacement Max Max interm. Min Max arb. Max interm. Max peak Max arb. Max interm. arb.varvtal varvtal varvtal tryckfall tryckfall* tryckfall** moment moment (cm 3 /r) (rpm) (rpm) (rpm) (bar) (bar) (bar) (Nm) (Nm) , , , , , , , * Intermittent tryck: tillåtet värde får förekomma max 10%/min. ** Peak tryck: tillåtet värde får förekomma max 1%/min. Går att få med olika anslutningar och axlar. Orbitmotor EPMTM Motor av gerolortyp. Bygger på EPMT, men med förstärkta komponenter och ett nytt gerolorkit, vilket innebär att tryck/momentnivån höjs drastiskt. Max ingående tryck 350 bar (intermittent) 2:4:1 Orbitmotor EPMT Varugrupp :4:2 Orbitmotor EPMTS Varugrupp Storlek Deplacement Max Min Max arb. Max interm. Max arb. Max interm. arb.varvtal varvtal tryckfall tryckfall* moment moment (cm 3 /r) (rpm) (rpm) (bar) (bar) (Nm) (Nm) , , , , , , , * Intermittent tryck: tillåtet värde får förekomma max 10%/min. Varugrupp 4710

19 2:5 Motorer 2: Orbitmotor EPMH Motor av gerolortyp. Max ingående tryck 225 bar (Intermittent) 2 Storlek Deplacement Max Max interm. Min Max arb. Max interm. Max peak Max arb. Max interm. arb.varvtal varvtal varvtal tryckfall tryckfall* tryckfall** moment moment (cm 3 /r) (rpm) (rpm) (rpm) (bar) (bar) (bar) (Nm) (Nm) , , , , :5:1 Orbitmotor EPMH * Intermittent tryck: tillåtet värde får förekomma max 10%/min. ** Peak tryck: tillåtet värde får förekomma max 1%/min. Går att få i low leakage, lågfarts- samt i frihjulningsutförande. Orbitmotor EPMV Kraftfull motor av gerolortyp. Max ingående tryck 300 bar (Intermittent) Storlek Deplacement Max Max interm. Min Max arb. Max interm. Max peak Max arb. Max interm. arb.varvtal varvtal varvtal tryckfall tryckfall* tryckfall** moment moment (cm 3 /r) (rpm) (rpm) (rpm) (bar) (bar) (bar) (Nm) (Nm) , , , , , :5:2 Orbitmotor EPMV * Intermittent tryck: tillåtet värde får förekomma max 10%/min. ** Peak tryck: tillåtet värde får förekomma max 1%/min. Går att få i low leakage och i lågfartsutförande. Tillbehör och optioner - Vid tillräckligt stor volym kan man få motorerna fabriksmålade, normal ytbehandling manganfostatering. - Det finns bromsar för montage på i stort sett alla varianter, ELB... - Finns även varianter med inbyggd broms. - Finns även att få i andra utföranden. Kontakta hydrauliktekniker för mer information.

20 Pumpar Motorer 2: 2:6 Radialkolvmotor BB Hjulmotor i radialkolvutförande -Kompakt konstruktion -Bra låghastighetsegenskaper -Högt startmoment -Frikoppling under drift -2 hastigheter finns som option -Flera typer av bromssystem kan väljas 2 2:6:1 Hjulmotor typ BB Artikelnummer Motortyp: 40 = BB40, standard Storlek: 2 = cm 3 /varv 3 = cm 3 /varv 4 = cm 3 /varv 5 = cm 3 /varv 6 = cm 3 /varv 7 = cm 3 /varv Motordeplacement: Deplacementet/10 (cm 3 /varv) Frikoppling: 1 = Hydraulisk frikoppling (standard) 2 = Mekanisk frikoppling Special modell: 0 = Standard Bromsalternativ: 1 = Utan broms 2 = Bromsback 3 = Våt multiskivbroms, tryck för frisläppning 4 = Våt multiskivbroms, fjäderåtergång 5 = Skivbroms Deplacement: 1 = Fast deplacement (standard) 2 = 2-hastighetsmotor, medurs rotation 3 = 2-hastighetsmotor, moturs rotation Storlek Deplacement (cm 3 /varv) Max arb. varvtal (rpm) Max frikoppl. varvtal (rpm) Max interm. tryck (bar) Moment vid 250 bar (Nm) Max interm. moment (Nm) Radiell last Dynamisk (kg) Vikt (kg) BB BB BB BB BB BB Varugrupp 4810

21 2: 7 Axialkolvmotor M4MF Axialkolvmotor med fast deplacement för öppna eller slutna system. Motorer 2: 2 Motortyp Depla- Arbets- Inter- Max Max interm. Vikt cement tryck mittent varvtal varvtal (kg) (cm 3 /varv) (bar) tryck (bar) (rpm) (rpm) M4MF , M4MF ,8 M4MF M4MF M4MF ,0 M4MF M4MF :7:1 Axialkolvmotor M4MF, M5MF Motorn kan levereras med olika anslutningar och axlar. Den kan förses med spolventil och inbyggda sug-/chockventiler som extra tillbehör. Varugrupp 4330 Axialkolvmotor SCM Axialkolvmotor med fast deplacement för öppna system. Motorn är av Bent-axis och har sfäriska kolvar vilket ger en effekttät motor. Med de små inbyggnadsmåtten är den mycket lämplig till lastbilshydraulik. Motorn följer SAE standard. Vi kan även tillhandahålla motor av ISO standard mot beställning. Artikelnummer SCM-012 W / N B4 S / U Motortyp: SCM Storlek: Se tabell nedan. Rotationsriktning: W= Oberoende Axeltätning: N= Nitril (standard) H= Nitril, högt tryck V= Viton, hög temperatur Anslutningar: U= 1 1/16-12 UN (Stl 12-34) G= G 3/4 (Stl 12-34) F= SAE fläns 6000 psi (Stl SAE-3/4 ) (Stl SAE-1 ) Axel: S= SAE spline K= Kil Monteringsfläns: B4= SAE B 4-håls (Storlek 12, 17, 25 och 34) C4= SAE C 4-håls (Storlek 47, 64, 84 och 108) D4= SAE D 4-håls (Storlek 84 och 108) 2:7:2 Axialkolvmotor SCM Motor- Deplacement Maxtryck i bar Varvtal i rpm Vikt i storlek cm 3 / varv Arbets/ Intermittent Min/Arbets/Intermittent kilo SCM-12 12,6 SCM-17 17,0 SCM-25 25,4 SCM-34 34,2 SCM-47 47,1 SCM-64 63,5 SCM ,6 SCM ,0 SCM ,6 SCM ,0 350/ / 4800/ / / 4000/ / / 3400/ / / 2800/ = SAE C-modell 2= SAE D-modell Varugrupp 4310

22 Flödesdelare Pumpar 3: Innehållsförteckning Benämning Sidnummer 3 Roterande flödesdelare FD 3:1 Roterande flödesdelare FG 3:1 Anteckningar

23 3: 1 Flödesdelare 3 Roterande flödesdelare FD Flödesdelare i gjutjärn. Begär datablad eller tala med hydrauliktekniker för dimensionering eller beställning. Generella data: Intern dränering: FD 31/51/76 Maximalt antal sektioner: 6 st Rekommenderat varvtal: rpm 3:1:1 Flödesdelare FD Teoretiskt deplacement 3 sektioners flödesdelare med intern dränering Kuggbredd 12,7 19,1 25,4 31,8 38,1 44,5 50,8 57,2 63,5 69,9 76,2 Arb. Interm. (mm) tryck tryck Kod (bar) (bar) FD31 16,2 24,2 32,3 40,4 48,5 56,5 64, FD51 20,9 31,4 41,8 52,3 62,7 73,2 83,6 94,1 104, FD ,2 84,0 100,8 117,6 134,4 151,2 168,0 184,8 201, Varugrupp 4030 Roterande flödesdelare FG Färdiga sektioner av flödesdelare med inyggd ställbar tryckbegränsningsventil. Generella data: Intern dränering: Alla Anslutning inlopp: G 1/2 Anslutning utlopp: G 1/2 Ingående tryck: Upp till 204 bar Utgående tryck: Upp till 306 bar 3:1:2 Flödesdelare FG, 2 sektioner Artikel- Antal Deplacement Rekommenderat Tryckskillnad nummer* sektioner (cm3/varv) flöde/sektion mellan (liter/min) (bar) ,11 4,5-9, ,18 6,4-13, ,23 9,5-18, ,23 9,5-18, ,11 4,5-9, ,23 9,5-18,9 159 * Artikelnummer med fet stil finns lagerlagda, de övriga beställs mot order. 2 sektioners flödesdelare med inbyggda tryckbegränsningsventiler samt intern dränering. Varugrupp 4205 Vi kan även tillhandahålla övriga modeller av flödesdelare i aluminiumkugghjulsutförande. Kontakta oss för dimensionering.

24 Vriddon/ Pumpar Rotatorer 4: Innehållsförteckning Benämning Sidnummer Vriddon serie L10 4:1 Vriddon serie L20 4:1 4 Anteckningar

25 4: 1 Vriddon/ Rotatorer Vriddon serie L10 Kompakta planetväxelvriddon med hög precision. 4 4:1:1 L10 Storlek Moment vid Ersätter tidigare Moment vid Maximal Diameter 180 vridning 360 vridning 210 bar L10: modell PHI: 210 bar PHI: radiell last (mm) Deplacement Höjd Vikt Deplacement Höjd Vikt (Nm) (Nm) (kn) (cm 3 /180 ) (mm) (kg) (cm 3 /360 ) (mm) (kg) L PHI , , ,4 L PHI , , ,5 L PHI , , ,5 L Ny storlek 49, , ,4 L phi , , ,6 Varugrupp 4610 Vriddon serie L20 Kompakta planetväxelvriddon med fotfäste. Storlek Moment vid Maximal Deplacement 210 bar radiell last 180 vridning Vikt (Nm) (kn) (cm 3 ) (kg) L , ,7 L , ,2 L , ,4 L , ,2 L , ,6 4:1:2 L20 Varugrupp 4820 Rotatorer/ Gripar Vi lagerför och marknadsför också rotatorer samt gripar till mindre applikationer såsom jordbruksvagnar samt styckegods och mindre lastbilsapplikationer. Kontakta hydrauliktekniker för mer information.

26 Riktningsventiler Pumpar 5: Innehållsförteckning Benämning Sidnummer Riktningsventil HPV 41 5:1 Riktningsventil HPV 77 5:2 Riktningsventil RM 250 5:3 Riktningsventil RS 210 5:4 Riktningsventil MB 25 5:5 Riktningsventil MB 35 5:5 Riktningsventil MB 60 5:6 Riktningsventil LD 08 5:6 Styrspak, vajerstyrning 5:7 Styrspak, HRK 5:7 Övriga styrenheter 5:7 5 Anteckningar

27 5: 1 Riktningsventiler Riktningsventil HPV 41 Byggbar lastkännande och tryckkompenserad riktningsventil med unika möjligheter att integrera funktionslösningar till en komplett systemlösning. Vid beställning kontakta hydrauliktekniker och beskriv funktionsbehovet så dimensionerar vi ventilen. För mer information begär datablad. Antal L1 L2 sekt. (mm) (mm) Tekniska data Tryck Arbetstryck, P, kont. max 300 bar P, interm. max 330 bar A/B max 330 bar T max 25 bar Max pilottryck Internt läckage A/B - T utan chockventil A/B - T med chockventil 30 bar 23 cm 3 /min 29 cm 3 /min Rekommenderad Volymström P A/B med kompensator A/B utan kompensator max 140 l/min max 100 l/min max 130 l/min Temperaturområde Portanslutningar A och B G1/2 P och T G3/4 Övriga G1/ C Varugrupp 5275

28 Riktningsventiler Pumpar 5: 2 Riktningsventil HPV 77 Byggbar lastkännande och tryckkompenserad riktningsventil. Vid beställning kontakta hydrauliktekniker och beskriv funktionsbehovet så dimensionerar vi ventilen. För mer information begär datablad. Antal L1 L2 sekt. (mm) (mm) Tekniska data Tryck Arbetstryck, P, kont. max 300 bar P, interm. max 330 bar A/B max 330 bar T max 25 bar Max pilottryck Internt läckage A/B - T utan chockventil A/B - T med chockventil 30 bar 28 cm 3 /min 34 cm 3 /min Rekommenderad Volymström P A/B med kompensator A/B utan kompensator max 240 l/min max 190 l/min 220 l/min Temperaturområde Portanslutningar A och B G3/4 P och T G1 Övriga G1/ C Varugrupp 5275

29 5:3 Riktningsventiler Riktningsventil RM 250 Monoblockventil med 1-6 sektioner avsedd för ett flöde upp till 90 l/min och 300 bars arbetstryck. Möjlighet till montage av chock/ antikavitationsventil. Bra smyg- och samkörningsegenskaper. 5:3:1 RM 250 Kod Slider Slidkontroller Kod 5 A B Fjädercentrering. 9 Marint utförande. 9M 1 Dubbelverkande P T Spärr i läge I,II och III. 10 1M Dubbelverkande anpassad för funktioner med litet flödesbehov För 4-position slid. Fjädercentrering och med spärr i 11 läge IV. Fjädercentrerad. Spärr i läge II Enkelverkande P - A Fjädercentrerad. Spärr i läge III. 14 2B Enkelverkande P - B P= pneumatisk on/off. P PP= pneumatisk proportionell. PP Anslutning 1/8 BSP. 3 Flytlägesslid 4 Motorslid Elpneumatisk on/off. Märkspänning 12/24 V Hydr. propportionell. Pilottryck 6-16 bar Pilottryck max 40 bar EP HPD Tekniska data Max systemtryck 300 bar (beroende på applikation och konfiguration, gäller där annat ej anges) Max oljeflöde vid p = 210 bar 90 liter/min Max returtryck kontinuerligt 10 bar (1,0 MPa) Hydraulvätskans temperaturområde vid kontinuerlig drift -15 C C Antal L Vikt sekt. mm kg , , , , , ,2 Slidläckage Portanslutningar A och B P T max 15 cm 3 /min G3/4 G3/4 G1, G3/4 (valbar) Varugrupp 5030

30 Riktningsventil RS 210 Byggbar riktningsventil upp till 10 sektioner för öppna och slutna system. Vid beställning kontakta hydrauliktekniker och beskriv funktionsbehovet så dimensionerar vi ventilen. För mer information begär datablad. Riktningsventiler Pumpar 5:4 Slidkontroll Primärventil Mellaninlopp Sekundärventil Dragstång Inlopp Slid Konsoll Utlopp 5:4:1 RS Slider Slidkontroller Kod A S B PL P T För sväng funktion Generellt användbara slider Rekommenderat pumpflödesområde, l/min D 1K 1Q - 1M - Fjädercentrering. 9 Marint utförande. 9M Spärr i läge I,II och III. 10 För 4-position slid. Fjädercentrering och med spärr i 11 läge IV. Fjädercentrerad. Spärr i läge II. 13 2D 2K - Fjädercentrerad. Spärr i läge III. 14 För sektion S01H 3D - 3K P= pneumatisk on/off. P PP= pneumatisk proportionell. PP Anslutning 1/8 BSP. Elpneumatisk on/off. EP Märkspänning 12/24 V - 4K - Hydr. propportionell. Pilottryck 6-16 bar Pilottryck max 40 bar HPD Tekniska data Max systemtryck 350 bar (35 MPa) (beroende på applikation och konfiguration, gäller där annat ej anges) Max returtryck kontinuerligt 20 bar (2;0 MPa) Max rekommenderat pumpflöde 60 liter/min Slidläckage vid 100 bar och 40 C 4-9 cm 3 Temperaturer Hydraulvätskans temperaturområde vid kontinuerlig drift -15 C C Portanslutningar A,B,P G1/2 T G1/2, G3/4 Måttangivelse för std inoch utlopp (101A - 103P) Antal arbets/mellan L(tot) sekt (mm) Varugrupp 5030

31 5: 5 Riktningsventiler Riktningsventil MB25 Enkel riktningsventil med inbyggd tryckbegränsningsventil. MB25-3-A1A1A1A1 osv. Modell Antal sektioner Utförande sektion 1 (A=slidtyp, 1=styrning) Utförande sektion 4 (A=slidtyp, 1=styrning) Utförande sektion 3 (A=slidtyp, 1=styrning) Utförande sektion 2 (A=slidtyp, 1=styrning) 5 Slidtyp: Styrning: 2 = fast läge, 1 och 3 med fjäderåtergång till 2 5:5:1 Riktningsventil MB25 Alla 3 lägen fasta 2 och 3 fasta lägen, 1 med fjäderåtergång till 2 Tekniska data: Nominellt flöde 40 l/min Max tryck P, A, och B 250 bar Anslutningar P, A och B G3/8 Anslutning T G1/2 Max antal sektioner 6 Utöver dessa standardlösningar går det att få andra slider och slidkontroller. 1 och 2 fasta lägen, 3 med fjäderåtergång till 2. Följande ventilpaket finns som standard: MB25-1-A1 MB25-1-A9 MB25-2-A1A1 MB25-3-A1A1A1 MB25-4-A1A1A1A1 MB25-5-A1A1A1A1A1 MB25-6-6XA1 MB25-2-A1A1 Varugrupp 5070 Riktningsventil MB35 Enkel riktningsventil med inbyggd tryckbegränsningsventil. MB35-3-A1A1A1A1 osv Modell Antal sektioner Utförande sektion 1 (A=slidtyp, 1=styrning) Slidtyp: Styrning: Utförande sektion 4 (A=slidtyp, 1=styrning) Utförande sektion 3 (A=slidtyp, 1=styrning) Utförande sektion 2 (A=slidtyp, 1=styrning) 2 = fast läge, 1 och 3 med fjäderåtergång till 2 Alla 3 lägen fasta 2 och 3 fasta lägen, 1 med fjäderåtergång till 2 1 och 2 fasta lägen, 3 med fjäderåtergång till 2. 5:5:2 Riktningsventil MB35 Tekniska data: Nominellt flöde 60 l/min Max tryck P, A, och B 250 bar Anslutningar P, A och T G1/2 Max antal sektioner 4 Utöver dessa standardlösningar går det att få andra slider och slidkontroller. Följande ventilpaket finns som standard: MB35-1-A1 MB35-1-A9 MB35-1-C1 MB35-1-C3 MB35-1-E1 MB35-2-A1A1 MB35-2-A1E1 MB35-2-A1G1 MB35-3-A1A1A1 MB35-4-A1A1A1A1 MB35 -A2A2 Varugrupp 5070

32 Riktningsventiler Pumpar 5: 6 Riktningsventil MB60 Enkel riktningsventil med inbyggd tryckbegränsningsventil. Modell Antal sektioner Utförande sektion 1 (A=slidtyp, 1=styrning) Slidtyp: MB60-3-A1A1A1A1 osv. Styrning: Tekniska data: Nominellt flöde 90 l/min Max tryck P, A, och B 250 bar Anslutningar P, A, B G1/2 (alt.3/4 ) Anslutning T G3/4 Max antal sektioner 6 Utöver dessa standardlösningar går det att få andra slider och utföranden. Utförande sektion 4 (A=slidtyp, 1=styrning) Utförande sektion 3 (A=slidtyp, 1=styrning) Utförande sektion 2 (A=slidtyp, 1=styrning) 2 = fast läge, 1 och 3 med fjäderåtergång till 2 Alla 3 lägen fasta Pneumatisk styrning 1 och 2 fasta lägen, 3 med fjäderåtergång till 2. Följande ventilpaket finns som standard: MB60-1-A1 MB60-1-C6 MB60-1-C65-3/4 MB60-1-E6 MB60-2-A1A1 MB60-2-A1E1 MB60-3-A1A1A1 5:6:1 Riktningsventil MB60 MB60-2-A1A1 Varugrupp Riktningsventil LD08 Riktningsventil med möjlighet att montera in chockventiler. Anpassad för mobilt bruk. Som lagerstandard för vi elstyrda on/off och hydraulservostyrda ventiler i några olika utförande. Tekniska data: Nominellt flöde Max tryck P, A, och B Anslutningar 40 l/min 280 bar G3/8 5:6:2 Riktningsventil LD08 Slidtyp: Styrning: 2 = fast läge, 1 och 3 med fjäderåtergång till 2 Alla 3 lägen fasta 2 och 3 fasta lägen, 1 med fjäderåtergång till 2 Pneumatisk styrning G1/8 Finns även med flänsanslutning 1 och 2 fasta lägen, 3 med fjäderåtergång till 2. Exempel på schema för en LD08 Varugrupp 5070

33 5: 7 Riktningsventiler Vajerstyrning av hydraulventiler För styrning av ventilpaket med spak placerad på annan plats än paketet. Spakar: Art.nr Spak, linjär med 2 funktioner Art.nr Spak, koordinat med 4 funktioner 5 Vajrar: Art.nr Art.nr Art.nr Art.nr Längd 1000 mm Längd 1500 mm Längd 2000 mm Längd 3000 mm Dessa är de artiklar vi lagerlagt men det finns fler typer av spakar och andra längder på vajer som vi tar hem mot beställning. Förutom detta behövs det en monteringssats. Den är specifik för varje typ av ventil, kontakta oss så väljer vi den monteringssats som behövs. 5:7:1 Spakar för vajerstyrning Varugrupp 5090 Styrspak HRK Hydraulisk styrtrycksventil. HRK-11, HRK-12-16, HRK-20, Singelspak i linjärutförande Singelspak, blockbyggd i 2-6 sektioner- Två sektioner i koordinatutförande. Max matningstryck Styrtrycksområde Max tanktryck 100 bar 0-60 bar 3,0 bar Går att få i många utföranden. Tag kontakt med hydrauliktekniker för dimensionering. 5:7:2 HRK-20, i koordinatutförande Varugrupp 5030 Övriga Styrenheter Vi tillhandahåller även styrsystem/spakar till de flesta typer av proportionalstyrningar som finns på marknaden, även radiostyrningar. Tag kontakt med hydrauliktekniker för närmare information.

34 Industriventiler Pumpar (Cetop) 6: Innehållsförteckning Benämning Sidnummer Riktningsventil 4D01 6:1 Riktningsventil 4D02 6:2 Riktningsventil 4D03 6:2 Riktningsventil 4D06 6:2 Proportionalventil 4DP01 6:3 Proportionalventil 4DP02 6:3 Proportionalventil 4DP03-E/H 6:4 Proportionalventil 4DP03-T 6:4 Proportionalventil 4DP06-E/H 6:4 Proportionalventil 4DP06-T 6:4 Styrkort 6:5 Styrkortkontakter 6:5 Standard kontakter 6:5 Tryckbegränsningsventil ZDV 6:6 Tryckbegränsningsventil ZDR 6:6 Backventil ZRV 6:6 Overcenterventil ZNS 6:7 Strypbackventil ZRD 6:7 Pilotstyrd backventil ZRE 6:7 6 Anteckningar

35 6: 1 Industriventiler (Cetop) Riktningsventil 4D01 Riktningsventil i sandwichutförande, NG6 för industriapplikationer. Finns även i mjukvändande utförande. 6 Modell Hus: 3 = Standard F = Endast för slid 55, 56 Styrning: 1 = 1 spole 2 = 2 spolar 7 = 2 spolar, spärr i båda lägen Slidtyp: se bild nedan Slidplacering: Se bild nedan 4D B 1-G0Q-G3 Tillval: G3 = Mjukväxlande (Endast DC) Spänning : W06 = 115V AC W07 = 230V AC G0R = 12V DC G0Q = 24V DC Tätning 1 = NBR (Standard) 5 = FPM (Viton) Designbokstav Kåpa: 01 = För styrning med 1 spole 02 = För styrning med 2 spolar 05 = För styrning med 2 spolar, spärrläge 6:1:1. Riktningsventil NG6, 4D01 Tekniska data : Max tryck P, A, B : Max tryck T : Maxflöde: 350 bar 210 bar 80 l/min Slidplacering Fjäder- Fjäder- Fjäder- Fjäder- Fjäder- 2 spärrcentrerad belastad centrerad belastad centrerad lägen A B A B A B A B A B A B P T P T P T P T P T P T Slidtyp Dessa är de standardslider som vi normalt lagerhåller, mot förfrågan kan vi ta hem andra typer av slider. I 4D01-serien finns ej slid 12 Skruvar för montage: 4D01= MC6S ZRV, ZAP + 30 mm/st ZDR, ZRE, ZRD, ZNS, ZDV-P/A/B + 40 mm/st ZDV-AB, ZDV-ABS + 50 mm/st Artikelnr på O-ring OR 9,25 x 1,78 - N90 OBS! Beställ kontakt separat med eller utan ingjuten kabel, se sid 6:5. Varugrupp 5130

36 Industriventiler Pumpar (Cetop) 6: 2 Riktningsventil 4D02 Riktningsventil i sandwichutförande, NG10 för industriapplikationer. Finns även i mjukvändande utförande. Modell: Hus: Styrning: 1 = 1 spole 2 = 2 spolar 7 = 2 positions lägesspärr Slidtyp: Se bild sid. 6:1 Slidplacering: Se bild sid 6:1 4D A1-G0Q-G3 Tillval: G3= Mjukväxlande (Endast DC) Spänning: W06 = 115V AC W07 = 230V AC G0R = 12V DC G0Q = 24V DC G0H = 48V DC Tätning: 1 = NBR (Standard) Designbokstäver 6:2:1. Riktningsventil NG10, 4D02 Tekniska data : Max tryck P, A, B : Max tryck T : Maxflöde: 315 bar 140/210 bar 140 l/min 6 OBS! I 4D02-serien finns ej slid 64 OBS! Beställ kontakt separat, med eller utan ingjuten kabel. Skruvar för montage: 4D02= MC6S BRV, ZAP + 35 mm/st ZDR, ZDV, ZRD, ZRE, ZNS + 50 mm/st Artikelnr på O-ring OR 12,42 x 1,78 - N90 Kåpa : 01 = För styrning 1 02 = För styrning 2 och 7 Varugrupp 5130 Riktningsventil 4D03, 4D06 Pilotstyrd ventil, NG-16 och NG-25 för industriapplikationer. 4D03-3 B A1-G0Q Modell Storlek 3 = NG16 6 = NG25 Hus Styrning: A = Pilotstyrd 1 spole (4D01) B = Pilotstyrd 2 spolar (4D01) C = Pilotstyrd 2 spolar (4D01) (Spärr i båda lägena) Spänning: W02 = 115VAC/50Hz W07 = 230VAC/50Hz G0R = 12V DC G0Q = 24V DC G0H = 48V DC Tätning: 1 = NBR (Standard) Designbokstav Tillbehör till huvudventil : Se prospekt 6:2:2 Pilotstyrd NG-16 ventil 4D03 Tekniska data : Max tryck P, A, B Max tryck T Maxflöde: 3D03 3D bar 140 bar 300 l/min 700 l/min Slidtyp: Se bild nedan Pilot anslutningar: Se prospekt Kåpa : Se prospekt Slidtyper : Slidplacering: 03 Fjädercentrerad 01 A B 07 A B 10 A B P T P T P T 02 A B 08 A B P T P T A B OBS! 03 DET SKALL VARA 09 4ST SLIDVARIANTER. 11, 51, 55 OCH 56 MED ISTÄLLET FÖR DE ÖVERKRYSSADE P T A B P T OBS! Beställ kontakter separat med eller utan ingjuten kabel eller elektronik Varugrupp 5130
