1 Referenshandbok för kamera

2 Innehåll Valtabeller 4 FlexiDome I och II-kameror 10 FlexiDome VF domekameror med varifokaloptik 12 FlexiDome XT+ och XF stötsäkra domekameror 14 FlexiDome 2X stötsäkra domekameror 16 FlexiDome IP stötsäkra domekameror 18 Dinion-kameror 20 Kameramontering inomhus och utomhus 22 Dinion XF avancerade digitalkameror 24 Dinion 2X WDR D/N-kameror 26 Dinion IP-kameror 28 Dinion XF dag/natt IP-kameror 30 Megapixel IP-kameror 32 Jämförelsetabeller 34 Bilinx-teknik med dubbelriktad kommunikation 40 Ordlista, CCTV-kamera 41 2

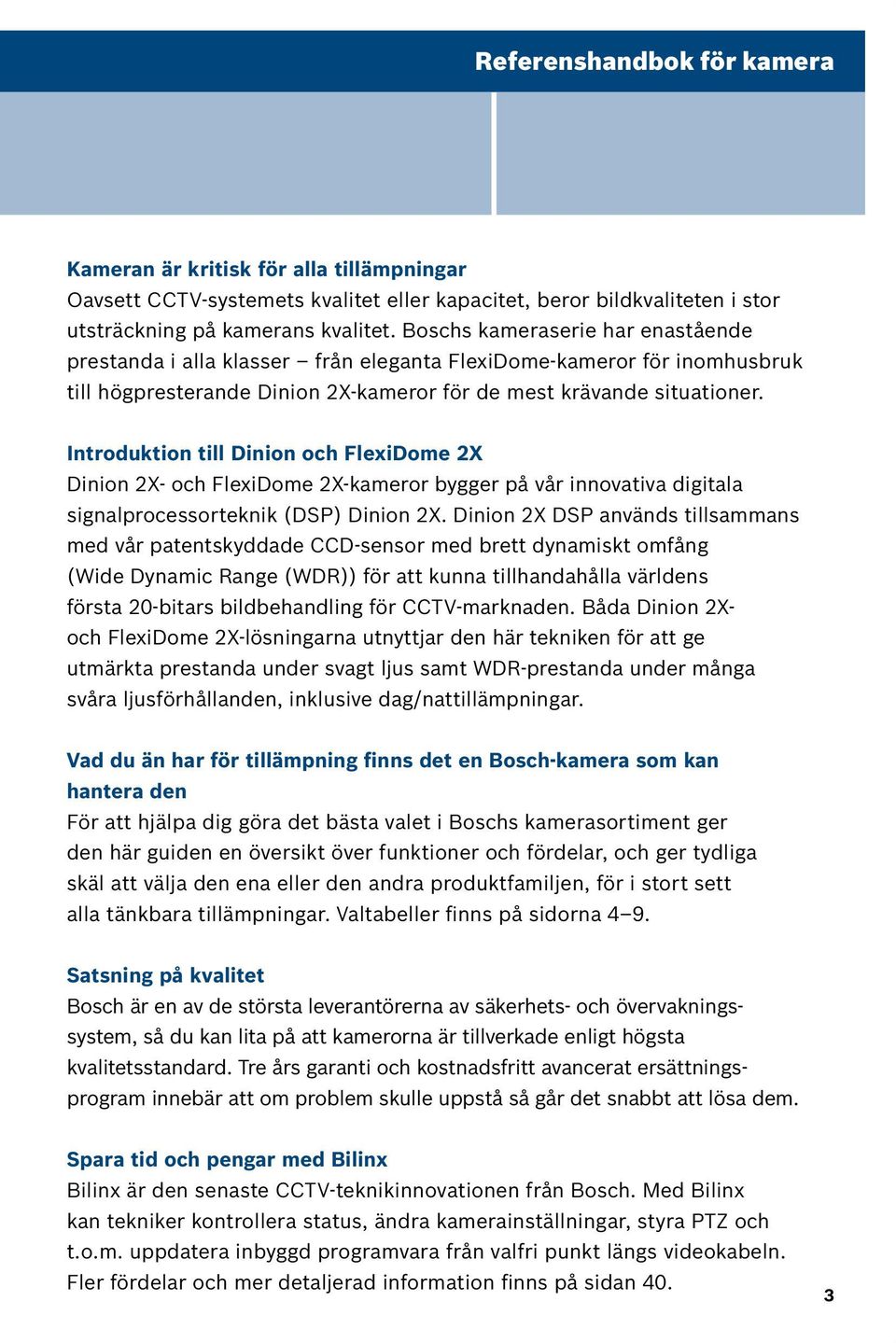

3 Referenshandbok för kamera Kameran är kritisk för alla tillämpningar Oavsett CCTV-systemets kvalitet eller kapacitet, beror bildkvaliteten i stor utsträckning på kamerans kvalitet. Boschs kameraserie har enastående prestanda i alla klasser från eleganta FlexiDome-kameror för inomhusbruk till högpresterande Dinion 2X-kameror för de mest krävande situationer. Introduktion till Dinion och FlexiDome 2X Dinion 2X- och FlexiDome 2X-kameror bygger på vår innovativa digitala signalprocessorteknik (DSP) Dinion 2X. Dinion 2X DSP används tillsammans med vår patentskyddade CCD-sensor med brett dynamiskt omfång (Wide Dynamic Range (WDR)) för att kunna tillhandahålla världens första 20-bitars bildbehandling för CCTV-marknaden. Båda Dinion 2Xoch FlexiDome 2X-lösningarna utnyttjar den här tekniken för att ge utmärkta prestanda under svagt ljus samt WDR-prestanda under många svåra ljusförhållanden, inklusive dag/nattillämpningar. Vad du än har för tillämpning finns det en Bosch-kamera som kan hantera den För att hjälpa dig göra det bästa valet i Boschs kamerasortiment ger den här guiden en översikt över funktioner och fördelar, och ger tydliga skäl att välja den ena eller den andra produktfamiljen, för i stort sett alla tänkbara tillämpningar. Valtabeller finns på sidorna 4 9. Satsning på kvalitet Bosch är en av de största leverantörerna av säkerhets- och övervakningssystem, så du kan lita på att kamerorna är tillverkade enligt högsta kvalitetsstandard. Tre års garanti och kostnadsfritt avancerat ersättningsprogram innebär att om problem skulle uppstå så går det snabbt att lösa dem. Spara tid och pengar med Bilinx Bilinx är den senaste CCTV-teknikinnovationen från Bosch. Med Bilinx kan tekniker kontrollera status, ändra kamerainställningar, styra PTZ och t.o.m. uppdatera inbyggd programvara från valfri punkt längs videokabeln. Fler fördelar och mer detaljerad information finns på sidan 40. 3

4 Välja rätt kamera FlexiDome-kameraserien FlexiDome I- serien FlexiDome IIserien Bildfunktioner Bildsensortyp 1/4" sammanflätad CCD 1/4" sammanflätad CCD Dag/natt NightSense Nej Nej Dag/natt IR-känslig (borttagbart IR-filter) Nej Nej XF-dynamik utökat dynamiskt intervall Nej Nej 2X-dynamik Nej Nej SensUp förbättrad känslighet Nej Nej Automatisk förstärkningskontroll (AGC) Ja Ja Motljuskompensation (BLC) Ja Ja Automatisk vitbalans (färgmodeller) Auto/lås Auto/lås AutoBlack Nej Nej Dynamisk brusreducering (DNR) Nej Nej Videorörelseavkänning Nej Nej Upplösning Maximal upplösning (färg) 330 TVL 470 TVL Maximal upplösning (svartvitt) 380 TVL 570 TVL Känslighet (lux) Färg 2,0 (F2.0, 30 IRE) 2,0 (F2.0, 30 IRE) Färg med/nightsense eller Dag/natt E/T E/T Färg med/sensup E/T E/T Svartvitt 0,3 (F2.0, 30 IRE) 0,3 (F2.0, 30 IRE) Objektiv Brännvidd/F-steg 2,1 mm f/2.0 3,0 mm f/2.0 6,0 mm f/2.0 2,1 mm f/2.0 3,0 mm f/2.0 6,0 mm f/2.0 Hölje och ström Stöttålighetsklassning Låg stöttålighet Låg stöttålighet Intrångsskyddsklassning Nej Nej Sabotagesäker Nej Nej Temperaturintervall (drift) -10 C till +45 C -10 C till +45 C 12 till 28 V DC 12 till 28 V DC Matningsspänning 12 till 28 V AC 12 till 28 V AC Effektförbrukning 2 W för alla spänningar 2 W för alla spänningar Installation/ Bilinx fjärrkonfigurationsverktyg Nej Nej service Skärmmeny (OSD) Nej Nej Fokuseringshjälp Nej Nej Objektivfokuseringsguide Nej Nej Servicemonitorutgång Nej Nej Garanti Täckningsperiod 3 år 3 år 4 * (F1.4-objektiv, 89 % reflektans,30 IRE)

5 Referenshandbok för kamera FlexiDome VF FlexiDome XT+ FlexiDome XF FlexiDome 2X 1/3" CCD 1/3" CCD 1/3" CCD 1/3" CCD Ja Ja Ja Ja Nej Nej Nej Ja Nej Nej Ja Ja Nej Nej Nej Ja Nej Nej Ja Ja Ja Ja Ja Ja Ja Ja Ja (programmerbart område) Ja, smart Auto/lås Auto/lås Auto/lås/manuell Auto/lås/manuell Ja Ja Ja Ja Nej Nej Ja Ja Nej Nej Ja (flerzonsfunktion) Ja 540 TVL 540 TVL 540 TVL 540 TVL 570 TVL 570 TVL 540 TVL 540 TVL 0,44 * 0,44 * 0,16 (F1.0, 30 IRE) 0,28 * 0,18 * 0,18 * 0,056 (F1.0, 30 IRE) 0,099 * E/T E/T 0,016 (F1.0, 30 IRE) 0,028 * 0,09 (F1.4, 30 IRE) 0,09 (F1.4, 30 IRE) E/T 0,0066 2,6 6,0 mm, f/1.4 4,0 9,0 mm, f/1.6 9,0 22 mm, f/1.4 2,6 6,0 mm, f/1.4 3,7 12,0 mm, f/1.6 9,0 22 mm, f/1.4 3,0 9,5 mm, f/1.0 3,7 12,0 mm, f/1.6 9,0 22 mm, f/1.4 2,8 10 mm, f/1.2 9,0 22 mm, f/1.4 Låg stöttålighet 50 joule 50 joule 50 joule Nej IP66/NEMA 4X IP66/NEMA 4X IP66/NEMA 4X Nej Ja Ja Ja -10 C till +45 C -50 C till +50 C -50 C till +50 C -50 C till +55 C 10,8 till 39 V DC 12 till 28 V AC 10,8 till 39 V DC 12 till 28 V AC 10,8 till 39 V DC 12 till 28 V AC 10,8 till 39 V DC 12 till 28 V AC 4 W för alla spänningar 6 W för alla spänningar 6 W för alla spänningar 6 W för alla spänningar Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja 3 år 3 år 3 år 3 år 5

6 Välja rätt kamera Dinion-kameraserien Allmän användning LTC 0x35- serien LTC serien LTC 0x55- serien Bildfunktioner Bildsensortyp 1/3" CCD 1/3" CCD 1/3" CCD Svartvit modell LTC 0335 e/t LTC 035 Färgmodell LTC 0435 LTC0440 LTC 045 Dag/natt NightSense Nej Nej Ja 6 Dag/natt IR-känslig (borttagbart IR-filter) Ja (LTC 0335) Nej (LTC 0435) Nej Ja (LTC 035 Nej (LTC 04 XF-dynamik Nej Nej Nej 2X-dynamik brett dynamiskt intervall Nej Nej Nej Dynamic range (dynamiskt omfång) 60 db 60 db SensUp utökad känslighet Nej Nej Nej Motljuskompensation (BLC) Ja Ja Ja AutoBlack Nej Nej Ja Dynamisk brusreducering (DNR) Nej Nej Nej Videorörelseavkänning (VMD) Nej Nej Nej Cable compensation (kabelkompensation) Nej Nej Nej Upplösning Maximal upplösning (färg) 330 TVL 480 TVL 540 TVL Maximal upplösning (svartvitt) 380 TVL e/t 570 TVL Känslighet Färg 1 0,17 0,40 0,30 Färg med NightSense eller Dag/natt 1 e/t e/t 0,12 Färg med SensUp 1 e/t e/t e/t Svartvitt 1 0,05 e/t 0,04 Svartvitt med SensUp 1 e/t e/t e/t Mek. specifikationer Ingångar/utgångar 0/0 0/0 0/0 Videoutgång BNC BNC BNC Ström 12 V DC/24 V AC Ja Ja Ja 230 V AC Ja Ja Ja Installation/ Bilinx fjärrkonfigurationsverktyg Ja Nej Ja service Objektivfokuseringsguide Ja Ja Ja Garanti Täckningsperiod 3 år 3 år 3 år Färdigförpackade paket De bruksfärdiga, fabriksmonterade färdigförpackade kamerapaketen innehåller: - Dinion-kamera - Objektiv - Kamerahus för utomhusbruk - Monterad, förhandsdragen, med skärpeinställning INOMHUS: KBC-335 (Svartvitt) KBC-435 (Färg) UTOMHUS: KBP-335 (Svartvitt) KBP-435 (Färg) INOMHUS KBC-355 (Sva KBC-455 (F UTOMHU KBP-355 (Sva KBP-455 (F

7 Referenshandbok för kamera Hög upplösning/höga prestanda Dag/natt LTC 0x85- serien LTC 0x10- serien LTC 0498 LTC /3" CCD 1/2" CCD 1/3" CCD 1/2" CCD 5 LTC 0385 LTC 0510 e/t e/t 5 LTC 0485 LTC 0610 LTC 0498 LTC 0630 Ja Ja Nej Nej 5) 55) Ja (LTC 0385) Nej (LTC 0485) Ja (LTC 0510) Nej (LTC 0610) Ja Ja Ja Ja Nej Nej Ja Nej 96 db 96 db 120 db 96 db Ja Ja Ja Ja Ja Ja Ja (smart) Ja (smart) Ja Ja Ja Ja Ja Ja Ja Ja Ja (flerzonsfunktion) Ja (flerzonsfunktion) Ja Ja Ja Ja Ja Ja 540 TVL 540 TVL 540 TVL 540 TVL 570 TVL 570 TVL 540 TVL 540 TVL 0,24 0,18 0,15 0,0991 0,10 0,08 0,060 0,0391 0,024 0,018 0,015 0, ,031 0,021 e/t e/t 0,0031 0,0021 e/t e/t 1/1 1/1 1/1 1/1 BNC BNC BNC BNC Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja Ja 3 år 3 år 3 år 3 år Ja Ja : rtvitt) ärg) S: rtvitt) ärg) UTOMHUS: KBP-498 (Färg) 1 F1.2 objektiv, 89 % reflektans, 30 IRE 7

8 Välja rätt kamera IP-kameraserien Allmän användning NWC-0455 NWD-455 NWC-0495 Kamerainformation Kameratyp Fast kamera Fast Minidome Fast kamera Kameraalternativ Färg med hög upplösning Färg med hög upplösning Dag/nattövervakning Bildsensortyp 1/3-tums-CCD av Interline-typ 1/3-tums-CCD av Interline-typ 1/3-tums-CCD av Interline-typ Dag/natt Ja Ja Ja IR-känslig Nej Nej Ja Dynamiskt omfång 60 db 60 db 90 db Panorering/lutning/zoom Nej Nej Nej Bildhantering Känslighet (lux) IP-strömning Intelligent Video Analytics (IVA, intelligent videoanalys)** Ja Ja Ja Sabotagedetektering Ja Ja Ja Videorörelseavkänning Ja Ja Ja (flerzonsfunktion) Bakbelysningskompensation Ja Ja Ja Auto Black Ja Ja Ja Objektiv C/CS 2,6 till 6 mm F/1.4 3,7 till 12 mm F/1.6 9,0 till 22 mm F/1.4 CS Minsta belysning (dagläge) Utökad känslighet (nattläge) Komprimering/multistreaming 0,3 F1.2 0,12 (2) MPEG-4/H.264 (1) JPEG 0,44 (2,6 till 6 mm) 0,58 (3,7 till 12 mm) 0,18 (2,6 till 6 mm) 0,23 (3,7 till 12 mm) (2) MPEG-4/H.264 (1) JPEG 0,024* F1.2 0,0038* (2) MPEG-4/H.264 (1) JPEG Fönster med flera upplösningar Nej Nej Nej Bilder per sekund färg (max.) 4CIF 4CIF 4CIF Maximal upplösning 704 x 576 (4CIF) 704 x 576 (4CIF) 704 x 576 (4CIF) Kommunikation Ström Miljöanpassad 8 Hybrid (kompositvideoutgång) Ja Nej Ja Ethernet 10/100 Base T 10/100 Base T 10/100 Base T Larm insignal/utsignal 1/1 Nej 1/1 Lokal via inbyggd OSD Ja Ja Ja Inspänning 12 V DC 28 V AC 12 V DC 28 V AC 12 V DC 28 V AC POE (Power Over Ethernet) Ja Ja Ja Effektförbrukning 8 W 10,5 W 8 W Drifttemperatur 0 till +40 C -10 till +40 C 0 till +40 C Vandalskyddad E/T Ja E/T * SensUP på ** Via licens

9 Referenshandbok för kamera Hög upplösning/höga prestanda Megapixelupplösning NWD serien 500i-serien NWC-0700/0800 NWC-0900 Fast Minidome Fast D/N-dome PTZ-dome med hög hastighet Fast färg, megapixel Fast D/N, megapixel Dag/nattövervakning 1/3-tums-CCD av Interline-typ WDR (dynamiskt omfång) Dag/nattövervakning 1/3-tums-CCD av Interline-typ 18x/26x/36x D/N 2,0 MP (NWC-0700) 3,1 MP (NWC-0800) 3,1 MP färg/1,3 MP svartvitt 1/4-tums CCD 1/2-tums CMOS 1/2-tums CMOS Ja Ja Ja Nej Ja Ja Ja Ja Nej Ja 90 db 90 db Nej 60 db 60 db Nej Nej 360 C kontinuerlig/107 / 12X digital zoom Digital PTZ Digital PTZ Ja Nej 60 db Nej Nej Ja Nej Nej Nej Nej Ja (flerzonsfunktion) Nej Ja Ja (programmerbar mask) Ja (programmerbar mask) Ja Ja Ja Ja Ja Ja Ja Nej Nej Nej 3 till 9 mm F/1.4 9,0 till 22 mm F/1.4 2,7 till 13,5 mm F/1.4 5 till 50 mm F/1.6 t.ex. 18x Zoom (4,1 till 73,8 mm) F/1.4 C/CS C/CS 0,032* 0,011* (2) MPEG-4/H.264 (1) JPEG 0,029* (2,7 till 13,5 mm) 0,042* (5 till 50 mm) 0,012* (2,7 till 13,5 mm) 0,017* (5 till 50 mm) (2) MPEG-4/H.264 (1) JPEG,0041* 0,5 (F1.4) 2,0 MP 1,0 (F1.4) 3,1 MP 1,0 (F1.4),0007* E/T 0,01 (2) MPEG-4/H.264 (1) JPEG 5 JPEG-strömmar 5 JPEG-strömmar Nej Nej Nej Upp till 8 Upp till 8 4CIF 4CIF 4CIF 30 vid x vid x x 576 (4CIF) 704 x 576 (4CIF) 704 x 576 (4CIF) x (2,0 MP) x (3,1 MP) x Nej Ja Ja Nej Nej 10/100 Base T 10/100 Base T 10/100 Base T 100 Base T 100 Base T Nej 1/1 7/4 Nej Nej Ja Nej Nej Nej Nej 12 V DC 28 V AC 24 V AC eller 120 V AC 24 V AC eller 120 V AC 12 V likström 12 V likström Ja Nej Nej Ja Ja 10,5 W 11,5 W 47,5 W 14 W 50 W 4 W 4 W -10 till +40 C -10 till +50 C (inomhus) -55 till +50 C (med XT-paket) -10 till +50 C (inomhus) -55 till +50 C (med XT-paket) -20 till +50 C -20 till +50 C Ja Tillval Tillval E/T E/T 9

10 FlexiDome I och II-kameror Kompakta fast monterade kameror i elegant dome. Utmärkt bildskärpa med äkta färgåtergivning. Den svagt tonade domen maskerar kameran med minimal ljusförlust. Välj mellan standardobjektiv och vidvinkelobjektiv. Enkel att montera på väggen eller i taket. Varför välja FlexiDome-kameror? Prestanda. Oavsett ljusförhållanden ger FlexiDome oöverträffad bildskärpa. Optimal kontrast och färgåtergivning uppnås tack vare en avancerad digital signalprocessor (DSP), med motljuskompensation för optimal kontrast, brett dynamiskt område och andra bildförbättrande egenskaper. Aktivt avskräckande. Domens synlighet signalerar aktiv övervakning (i avskräckande syfte), men själva kameran är dold bakom en svagt tonad dome. Kameran kan diskret riktas mot känsliga platser utan att vara synlig för potentiella förövare. Elegant innovation. Kombinationen av elegant design, avancerad kamerateknik och enkel installation ger en optimal övervakningslösning för ett stort antal säkerhetstillämpningar inomhus. 10

11 Referenshandbok för kamera När ska du använda FlexiDome-kameror? Vid inomhustillämpningar. Vid normala ljusförhållanden. När det finns behov av att dölja kamerans riktning. Vid diskret övervakning. Typiska tillämpningar Entré-, lobby- och receptionsområden, kassadiskar och utgångskassor. Typnummeröversikt, FlexiDome Standardupplösning Hög upplösning TV-standard Super- Vidvinkel Standard Super- Vidvinkel Standard vidvinkel 3 mm 6 mm vidvinkel 3 mm 6 mm 2,1 mm 2,1 mm PAL (färg) LTC1411/10 LTC1412/10 LTC1413/10 LTC1421/10 LTC1422/10 LTC1423/10 NTSC (färg) LTC1411/20 LTC1412/20 LTC1413/20 LTC1421/20 LTC1422/20 LTC1423/20 CCIR (svartvitt)ltc1311/10 LTC1312/10 LTC1313/10 LTC1321/10 LTC1322/10 LTC1323/10 EIA (svartvitt) LTC1311/20 LTC1312/20 LTC1313/20 LTC1321/20 LTC1322/20 LTC1323/20 11

12 FlexiDome VF domekameror med varifokaloptik Fullfunktionskameror i säkerhetsdome. Flera olika justerbara objektiv. Montering på väggen eller i taket. Hög upplösning färg och svartvitt. Varför välja FlexiDome VF -kameror? Överlägsen känslighet och bildkvalitet. Valfrihet. Tack vare att du kan välja mellan olika justerbara objektiv samt mellan svartvit kamera och färgkamera, finns det en FlexiDome VF -kamera för varje tillfälle. Bekvämlighet. Ett komplett, monteringsfärdigt paket. När ska du använda FlexiDome VF -kameror? Vid inomhustillämpningar. Vid diskret övervakning. Fullfunktionskameror i säkerhetsdome. Montering på väggen eller i taket. Hög upplösning för både svartvita modeller och färgmodeller. 12

13 Referenshandbok för kamera Välja rätt FlexiDome FlexiDome I FlexiDome II FlexiDome VF Standardskydd Standardskydd Stötsäker Svartvit eller färg Svartvit eller färg Svartvit och 540TVL färg Standardupplösning Hög upplösning Hög upplösning Fast objektiv: Fast objektiv: Justerbart objektiv: 2,1 mm supervidvinkel 2,1 mm supervidvinkel 2,6 6 mm 3 mm standard 3 mm standard 4 9 mm 6 mm teleobjektiv 6 mm teleobjektiv 9 22 mm Typnummeröversikt, FlexiDome VF 2,6 6 mm 4 9 mm 9 22 mm TV-standard Justerbart objektiv Justerbart objektiv Justerbart objektiv PAL (färg) VDC445V03-10 VDC445V04-10 VDC445V09-10 NTSC (färg) VDC445V03-20 VDC445V04-20 VDC445V09-20 CCIR (svartvitt) VDM345V03-10 VDM345V04-10 EIA (svartvitt) VDM345V03-20 VDM345V

14 FlexiDome XT+ och XF stötsäkra domekameror Fullfunktionskameror i säkerhetsdome. 15-bitars DSP-teknik och XF-dynamik. Vandaliseringsskyddad och förseglad för utomhusbruk. Montering på väggen, i taket eller i ett hörn. NightSense- och äkta D/N-versioner. Bilinx-kommunikation. Varför välja FlexiDome XT+ och XF -kameror? Väl skyddad. Robust hölje i gjuten aluminium och dome av polykarbonat skyddar kameramodulen från fysiska angrepp. IP66- och NEMA 4Xklassningen garanterar att kameran är skyddad från vatten och damm utomhus och i smutsiga miljöer. Valfrihet. Tack vare det stora urvalet justerbara objektiv och svartvita kameror, färgkameror och dag/natt-kameror finns det en FlexiDomekamera för alla situationer. Bekvämlighet. Ett komplett, monteringsfärdigt paket. När ska du använda FlexiDome XT+ och XF -kameror? Vid inomhus- och utomhusbruk. På utsatta platser. Vid diskret övervakning. Fullfunktionskameror i säkerhetsdome. Vandaliseringsskyddad och förseglad för utomhusbruk. Montering på väggen, i taket eller i ett hörn. Hög upplösning i färg, svartvitt och äkta dag/natt. Videorörelseavkänning. 14

15 Referenshandbok för kamera Välja rätt FlexiDome FlexiDome XT+ Hög upplösning färg 540 TVL FlexiDome XF Hög upplösning färg 540 TVL Justerbart objektiv Justerbart objektiv 2,6 6 mm 3 9,5 mm 3,7 12 mm 3,7 12 mm 9 22 mm 9 22 mm XT+ och XF och DN Översikt över FlexiDome TV-standard Objektivtyp FlexiDome XT+ PAL (färg) 2,6 6 mm VDC455V03-10 FlexiDome XF 2,8 10 mm 3 9,5 mm VDC485V ,8 10 mm 3,7 12 mm VDC455V04-10 VDC485V mm VDC455V09-10 VDC485V09-10 NTSC (färg) 2,6 6 mm VDC455V ,5 mm VDC485V ,8 10 mm 3,7 12 mm VDC455V04-20 VDC485V mm VDC455V09-20 VDC485V09-20 CCIR (svartvitt) 2,6 6 mm VDM355V ,7 12 mm VDM355V04-10 EIA (svartvitt) 2,6 6 mm VDM355V ,7 12 mm VDM355V

16 FlexiDome 2X stötsäkra domekameror Fullfunktionskameror i säkerhetsdome. 20-bitars DSP-teknik och XF-dynamik. Vandaliseringsskyddad och förseglad för utomhusbruk. Sekretesszoner. Äkta D/N-versioner. Bilinx-kommunikation. Brett dynamiskt intervall. Varför välja FlexiDome 2X-kameror? Väl skyddad. Robust hölje i gjuten aluminium och dome av polykarbonat skyddar kameramodulen från fysiska angrepp. IP66- och NEMA 4Xklassningen garanterar att kameran är skyddad från vatten och damm utomhus och i smutsiga miljöer. Valfrihet. Tack vare det stora urvalet justerbara objektiv och svartvita kameror, färgkameror och dag/natt-kameror finns det en FlexiDomekamera för alla situationer. Bekvämlighet. Ett komplett, monteringsfärdigt paket. När ska du använda FlexiDome 2X-kameror? Vid inomhus- och utomhusbruk. På utsatta platser. Vid diskret övervakning. Fullfunktionskameror i säkerhetsdome. Vandaliseringsskyddad och förseglad för utomhusbruk. Montering på väggen, i taket eller i ett hörn. Hög upplösning i färg, svartvitt och äkta dag/natt. Videorörelseavkänning. 16

17 Referenshandbok för kamera Välja rätt FlexiDome FlexiDome 2X DIN 540 TVL Justerbart objektiv 2,8 10 mm 9 22 mm Översikt över FlexiDome 2X FlexiDome 2X TV-standard Objektivtyp PAL (färg) 2,8 10 mm VDN498V mm VDN498V09-11 NTSC (färg) 2,8 10 mm VDN498V mm VDN498V

18 FlexiDome IP stötsäkra domekameror Fullfunktions IP-kameror i säkerhetsdome. DVD-liknande kvalitet upp till 25/30 bilder/sek. med 4CIF. Vandaliseringsskyddad. Trippelströmning. NightSense- och äkta dag/natt (D/N)-versioner. PoE (Power over Ethernet). Varför välja FlexiDome IP-kameror? MPEG4 videokodning. MPEG-4-kodning skapar direktuppspelad video av hög kvalitet med låg bithastighet. Varje FlexiDome IP-kamera kan ge upp till 25 och 30 bilder/sekund (PAL och NTSC) med äkta 4CIFvideoupplösning. Trippelströmmande video. FlexiDome IP-kamerorna kan generera två separata MPEG-4-videoströmmar och en JPEG-ström samtidigt. iscsi-inspelning för centraliserad eller distribuerad nätverkslagring för en lägre förvaringskostnad. Intelligent videorörelseavkänning (IVMD) med videoanalys (VCA) för att minska behovet av bandbredd och lagringskapacitet, och säkerställa att endast viktiga händelser utlöser bildinhämtning och inspelning. Enkel installation. Det finns tre strömförsörjningsalternativ, PoE, 24 VAC och 12 VDC, för FlexiDome IP. Fullständiga systemlösningar som är kompatibla med DiBos, VIDOS och andra videohanteringssystem, så att det går att skapa integrerade, skalbara system. När ska du använda FlexiDome IP-kameror? Vid inomhustillämpningar. På utsatta platser. Vid diskret övervakning. Fullfunktions IP-kameror i säkerhetsdome. Hög upplösning i färg och äkta dag/natt. 18

19 Referenshandbok för kamera Välja rätt FlexiDome FlexiDome IP Hög upplösning färg 540 TVL Justerbart objektiv: 2,6 6 mm 3,7 12 mm FlexiDome DN IP Hög upplösning färg DN 540 TVL Justerbart objektiv: 3 9 mm Översikt över FlexiDome IP FlexiDome IP FlexiDome DN IP TV-standard Objektivtyp PAL (färg) 2,6 6 mm NWD-455V03-10P 3 9 mm NWD-495V03-10P 3,7 12 mm NWD-455V04-10P NTSC (färg) 2,6 6 mm NWD-455V03-20P 3 9 mm NWD-495V03-20P 3,7 12 mm NWD-455V04-20P 19

20 Dinion-kameror Dinion avancerad digital videobearbetning. NightSense känslighetsförstärkning. Objektivguide för optimal objektivkapacitet. Finns för färgmodeller och svartvita modeller, 1/3" ccd. Finns med standardupplösning och hög upplösning. Finns med hög upplösning 540TVL. Varför välja Dinion-kameror? Perfekta bilder. Dinion-kameror har kraftfulla funktioner, som motljuskompensation för bättre identifiering av personer i dörröppningar och fönster, AutoBlack för att öka detaljsynligheten även vid dålig kontrast, till exempel vid dimma, och automatisk spårning av vitbalans för perfekt färgåtergivning. Superba prestanda i svagt ljus. Dinion-kamerornas utmärkta känslighet är ännu bättre i färgversionen med hög känslighet tack vare Boschs NightSense, som utnyttjar de svartvita bildernas extra känslighet. Optimala objektivprestanda. Tack vare den unika objektivguiden kan du ställa in korrekt bakfokus för en skarp bild under alla ljusförhållanden även när objektivet fokuserar i starkt ljus. Enkel installation. Inga special verktyg krävs för att installera kameran. 20

21 Referenshandbok för kamera När ska du använda Dinion-kameror? Vid inomhus- och utomhusbruk. När du behöver en konventionell CCTV-kamera av hög kvalitet. När du behöver specialobjektiv eller vill använda befintliga objektiv. I normala situationer och situationer med svagt ljus. Typiska tillämpningar Butiker och affärer, parkeringar, industri- och kontorsbyggnader, stängseloch grindövervakning. Typnummeröversikt, Dinion Standardupplösning Hög upplösning TV-standard Låg spänning Nätspänning Låg spänning Nätspänning PAL (färg) LTC0435/10 LTC0435/50 LTC0455/11 LTC0455/51 NTSC (färg) LTC0435/20 LTC0435/60 LTC0455/21 LTC0455/61 CCIR (svartvitt) LTC0335/10 LTC0335/50 LTC0355/10 LTC0355/50 EIA (svartvitt) LTC0335/20 LTC0335/60 LTC0355/20 LTC0355/60 21

22 Kameramontering inomhus och utomhus Förmonterade enheter med kamera, objektiv, fäste och hus. Baserad på Dinion-kameraserien. Välj mellan färgkamera och svartvit kamera. Finns med standardupplösning och hög upplösning. Med justerbara objektiv kan siktfältet ställas in på plats. Varför välja Bosch kamerasatser? Toppmoderna kameror. Dinion färgkameror och svartvita kameror är optimerade för utmärkt bildkvalitet, och är enkla att ställa in och konfigurera. Bosch Dinion videobearbetningskrets ger många bildförbättringsfunktioner. Bekvämlighet. Den fullt monterade och testade utomhuskameran omfattar kamera, objektiv, kamerahus med solskydd och väggfäste och är klar att ansluta och montera. Även inomhusenheten är klar för installation, med monterat objektiv och medföljande väggfäste. Optimerade objektivkombinationer. De justerbara objektiven för både inomhus- och utomhussatserna har standard- och vidvinkelbrännvidd och är idealiska för standardtillämpningar. Utomhuskameran finns även med justerbart objektiv med längre brännvidd för telefokustillämpningar. Utomhuskamerornas objektiv har direktstyrd bländare för att klara alla varierande ljusförhållanden som förekommer utomhus. Typnummeröversikt, kamerasatser Standardupplösning Typ av kamerasats TV-standard 2,8 10 mm 2,8 12 mm 5 50 mm 2,8 10 mm Inomhuskamera Svartvit KBC-335V28-50 KBC-355V28-50 Inomhuskamera Färg KBC-435V28-50 KBC-455V Inomhuskamera Dag/natt Utomhuskamera Svartvit KBP-335V28-50 KBP-335V55-50 Utomhuskamera Färg KBP-435V28-50 KBP-435V55-50 KBP-455V28-50 Utomhuskamera Färg (XF) KBP-485V28-50 Utomhuskamera Dag/natt

23 Referenshandbok för kamera När ska du använda kamerasatser för inomhus- och utomhusbruk? För att minimera installations- och inställningskostnaderna. Utomhus och i smutsiga miljöer (utomhussatser). När du behöver en konventionell CCTV-kamera av hög kvalitet. I normala situationer och situationer med svagt ljus. Typiska tillämpningar Industrikomplex, parkeringar, vägar och tunnlar, husfasader, öppna parkeringsplatser. Hög upplösning IP 3,5 8 mm 2,8 12 mm 5 50 mm 7,5 75 mm 2,8 10 mm 7,5 75 mm KBC-440V38-50 KBC-455V28-10N KBC-498V28-50 KBP-355V28-50 KBP-355V55-50 KBP-455V55-50 KBP-485V55-50 KBP-498V28-50 KBP-498V75-50 KBP-495V28-10N KBP-495V75-10N 23

24 Dinion XF avancerade digitalkameror Finns för färgmodeller och svartvita modeller 1/3" och 1/2" CCD. Utmärkt bildkvalitet även under extrema ljusförhållanden. Stor känslighet och dynamiskt område. Inbyggd digital videosignalprocessor. Många automatiska bildförbättringsegenskaper. Finns med hög upplösning 540TVL. Varför välja Dinion XF -kameror? Fullt dynamiskt område. Tack vare den kraftfulla 15-bitars videobearbetningskretsen fångar Dinion XF hela det dynamiska området för varje scen i en enda bild, även under ogynnsamma förhållanden som kraftigt motljus, starka ljuspunkter och djupa skuggor. Innovativ teknik. Dinion XF är den första kameraserien i Boschs sortiment som har 15-bitars videobearbetning. Denna innovativa teknik säkerställer att alla detaljer fångas upp, oavsett ljusförhållandena. Färgerna blir levande och färgstörningarna minimeras. Överlägsna prestanda. Dinion XF -kamerorna, som bygger på ett enormt framsteg inom videobearbetningstekniken, har mycket bättre prestanda än kameror med konventionell 10-bitarsteknik. 24

25 Referenshandbok för kamera När ska du använda Dinion XF -kameror? När du behöver optimal bildkvalitet under de svåraste ljusförhållanden. I situationer som kräver största möjliga ljuskänslighet och dynamiska område. När du behöver kunna hantera snabbt växlande förhållanden. Typnummeröversikt, avancerade kameror Låg spänning Nätspänning TV-standard 1/3" 1/2" 1/3" 1/2" PAL (färg) LTC0485/11 LTC0610/11 LTC0485/51 LTC0610/51 NTSC (färg) LTC0485/21 LTC0610/21 LTC0485/61 LTC0610/61 CCIR (svartvitt) LTC0385/10 LTC0510/10 LTC0385/50 LTC0510/50 EIA (svartvitt) LTC0385/20 LTC0510/20 LTC0385/60 LTC0510/60 25

26 Dinion 2X WDR D/N-kameror 20-bitars bildbehandlingsteknik och CCD-sensor med brett dynamiskt intervall för LTC och VDN 498-serierna. Dag-natt CCD-modeller, 1/3" och 1/2". Utmärkt bildkvalitet även under extrema ljusförhållanden. Dynamisk motor med Smart BLC. Detaljförbättring. Sekretessmaskering. Hög upplösning 540TVL. Varför välja Dinion 2X-kameror? Fullt dynamiskt område. Tack vare den kraftfulla 20-bitars videobearbetningskretsen fångar Dinion 2X hela det dynamiska området för varje scen i en enda bild, även under ogynnsamma förhållanden som kraftigt motljus, starka ljuspunkter och djupa skuggor. Innovativ teknik. Dinion 2X är den första kameraserien i Boschs sortiment som har 20-bitars videobearbetning. Denna innovativa teknik säkerställer att alla detaljer fångas upp, oavsett ljusförhållandena. Färgerna blir levande och färgstörningarna minimeras. Överlägsna prestanda. Dinion 2X-kamerorna, som bygger på ett enormt framsteg inom videobearbetningstekniken, har mycket bättre prestanda än kameror med konventionell 10-bitarsteknik. 20-bitars bildbehandling. Den mycket noggranna digitala signalbehandlingen återger detaljerna optimalt i områden med mycket starkt och svagt ljus samtidigt. Dinion 2X kombinerar 20-bitars bildbehandling och brett dynamiskt omfång. På så sätt maximeras den synliga informationen i bilden även med starkt motljus. 2X-dynamik och SmartBLC. Med 2X-dynamikteknik och analys bildpunktför-bildpunkt får användaren de mest detaljrika bilderna. Aktivera SmartBLC för att automatiskt kompensera bilden utan att behöva utföra komplicerade inställningar eller göra avkall på det dynamiska intervallet. 26

27 Referenshandbok för kamera När ska du använda Dinion 2X-kameror? När du behöver optimal bildkvalitet under de svåraste ljusförhållanden. I situationer som kräver största möjliga ljuskänslighet och dynamiska område. När du behöver kunna hantera snabbt växlande förhållanden. Typnummeröversikt, avancerade kameror Låg spänning Nätspänning TV-standard 1/3" 1/2" 1/3" 1/2" PAL (dag/natt) LTC 0498/11 LTC 0630/11 LTC 0498/51 LTC 0630/51 NTSC (dag/natt) LTC 0498/21 LTC 0630/21 LTC 0498/61 LTC 0630/61 27

28 Dinion IP-kameror Avancerad CCD-nätverkskamera med färg. DVD-kvalitet upp till 25/30 bilder/sek. med 4CIF. Utrymmeseffektiv trippelströmning: Dubbla MPEG-4/H.264- och JPEG-videoströmmar samtidigt. Power over Ethernet (PoE) (kompatibel med IEEE 802.3af). Hybrid-IP-kamera med analog utgång och Ethernet-utgång. Varför välja Dinion IP-kameror? MPEG4 videokodning. MPEG-4-kodning skapar direktuppspelad video av hög kvalitet med låg bithastighet. Varje Dinion IP-kamera kan ge upp till 25 och 30 bilder/sekund (PAL och NTSC) med äkta 4CIF-videoupplösning. Trippelströmmande video. Dinion IP-kamerorna kan generera två separata MPEG-4-videoströmmar och en JPEG-ström samtidigt. Den här avancerade trippelströmningsfunktionen, som normalt inte finns i vanliga IP-övervakningssystem, gör det möjligt för användaren att ställa in direktvisning och inspelningskrav efter förhållanden på en viss plats eller hos ett visst företag. Enkel installation. Det finns tre strömförsörjningsalternativ, PoE, 24 VAC och 12 VDC, för NWC Till skillnad från för andra IP-kameror krävs ingen nätverksanslutning, inga PC-konfigurationsverktyg och inga andra verktyg för att ställa in Dinion IP. Objektivguiden känner automatiskt igen objektivtypen och hjälper till att ställa in skärpan för objektivet så att skärpan kan bibehållas under dygnets alla 24 timmar. Inga speciella verktyg eller filter krävs. 28

29 Referenshandbok för kamera När ska du använda Dinion IP-kameror? När du behöver bygga ett nätverksbaserat videoövervakningssystem. När du behöver god bildkvalitet under alla förhållanden. När du behöver samtidig inspelning och livevisning. När du behöver en hybridkamera (IP + analog). Typnummeröversikt, IP-kameror TV-standard 1/3" PAL (färg) NTSC (färg) NWC P NWC P 29

30 Dinion XF dag/natt IP-kameror Avancerad dag-/nattkamera med mekanisk IR-filterväxling. 15-bitars DSP-teknik med utökat dynamiskt omfång via XF-dynamik. DVD-kvalitet upp till 25/30 bilder/sek. med 4CIF. Utrymmeseffektiv trippelströmning: Dubbla MPEG-4- och JPEGvideoströmmar samtidigt. Power over Ethernet (PoE) (kompatibel med IEEE 802.3af). Hybrid-IP-kamera med analog utgång och Ethernet-utgång. Varför välja Dinion XF dag/natt IP-kameror? Innovativ teknik. I dag-/nattläget ger NWC-0495 bättre nattsikt genom ökad IR-känslighet. IR-filtret kan automatiskt växlas från färg till svartvitt antingen genom avkänning av belysningsnivån eller via larmingången. Den mycket detaljerade 15-bitars digitala signalen behandlas automatiskt för att samtidigt återge detaljer i bilden, både i områden med starkt ljus och områden med svagt ljus. Du kan välja upp till fyra programmerbara områden med individuella tröskelnivåer för den inbyggda videorörelseavkänningen. MPEG4 videokodning. MPEG-4-kodning skapar direktuppspelad video av hög kvalitet med låg bithastighet. Varje Dinion IP-kamera kan ge upp till 25 och 30 bilder/sekund (PAL och NTSC) med äkta 4CIF-videoupplösning. Trippelströmmande video. Dinion IP-kamerorna kan generera två separata MPEG-4-videoströmmar och en JPEG-ström samtidigt. Den här avancerade trippelströmningsfunktionen, som normalt inte finns i vanliga IP-övervakningssystem, gör det möjligt för användaren att ställa in direktvisning och inspelningskrav efter förhållanden på en viss plats eller hos ett visst företag. Enkel installation. Det finns tre strömförsörjningsalternativ, PoE, 24 VAC och 12 VDC, för NWC Till skillnad från för andra IP-kameror krävs ingen nätverksanslutning, inga PC-konfigurationsverktyg och inga andra verktyg för att ställa in Dinion IP. Objektivguiden känner automatiskt igen objektivtypen och hjälper till att ställa in skärpan för objektivet så att skärpan kan bibehållas under dygnets alla 24 timmar. Inga speciella verktyg eller filter krävs. 30

31 Referenshandbok för kamera När ska du använda Dinion XF dag/natt IP-kameror? När du behöver kunna hantera snabbt växlande förhållanden. När du behöver bilder av hög kvalitet via IP-nätverk. När bilder ska spelas in eller stöd för livevisning krävs. När dag-/nattkameror behövs. Typnummeröversikt, IP-kameror TV-standard 1/3" PAL (färg) NTSC (färg) NWC P NWC P 31

32 Megapixel IP-kameror Fullständigt stöd för DiBos passar sömlöst in i alla Bosch-system. Mycket hög upplösning upp till 3 megapixlar. Valbar upplösning och bildrutehastighet. MJPEG-video med hög kvalitet med 21 komprimeringsnivåer. PoE (Power over Ethernet). Varför välja Megapixel IP -kameror? Stöd för DiBos. Megapixel-serien integreras sömlöst i Bosch DiBossystemen. De har fullständigt stöd av DiBos-programvaran. Upplösning. Kamerorna har upp till 3 megapixlar, vilket ger effektiv digital panorering/lutning/zoomning med mycket stor detaljrikedom. Enkel installation. PoE (Power over Ethernet) ger ekonomisk installation med en kabel, med standardkabel av typ CAT 5 och CAT 6. En enda kamera kan ofta användas till samma uppgifter som tidigare krävde flera enheter. Flexibilitet. 21 valbara MJPEG-komprimeringsnivåer, justerbar bildrutehastighet och justerbar upplösning ger de inställningsparametrar som krävs för att optimera användningen av bandbredd och lagringsutrymme. 32

33 Referenshandbok för kamera När ska du använda Megapixel IP-kameror? När du behöver den allra högsta upplösningen. När du vill använda en enda kamera i stället för flera. När du behöver panorera/luta/zooma för att flytta bilden och vill ha utmärkt detaljrikedom. Typiska tillämpningar Entré-, lobby- och receptionsområden, kassadiskar och utgångskassor, vid övervakning av stora folkmassor. Typnummeröversikt, Megapixel NWC-700 Standard NWC-800 Standard NWC-900 Dag/natt Megapixlar 2 3 3,1 (färg); 1,3 (svartvitt) 33

34 Jämförelsetabell Kameror Fasta kameror LTC0335 LTC0355 LTC0435 LTC0455 Kameratyp Svartvit, Svartvit, Färg, Färg, standardupplösning högupplösning standardupplösning högupplösning Sensorstorlek 1/3" 1/3" 1/3" 1/3" Känslighet (lux) 0,12 0,09 0,39 0,65 NightSense-läge 0,26 Upplösning (TVL) Objektivtyp C/CS C/CS C/CS C/CS Strömförsörjningsenhet /10 12 VDC, 24 VAC/ /10 12 VDC, 24 VAC/ /10 12 VDC, 24 VAC/ /10 12 VDC, 24 VAC/ VAC VAC VAC VAC Mått 58 x 66 x x 66 x x 66 x x 66 x 122 Dinion XF Dinion 2X LTC0385 LTC0510 LTC0485 LTC0498 LTC0610 LTC0630 Kameratyp Svartvit, Svartvit, Färg, Dag/natt Färg, Dag/natt högupp- högupp- standard- standard- lösning lösning upplösning upplösning Sensorstorlek 1/3" 1/2" 1/3" 1/3" 1/2" 1/2" Känslighet (lux) 0,046 0,032 0,59 0,59 0,35 0,31 NightSense-läge (Dag/natt) 0,24 0,08 0,14 0,052 Upplösning (TVL) Objektivtyp C/CS C/CS C/CS C/CS C/CS C/CS Strömförsörjningsenhet 12 VDC, 24 VAC/230 VAC 12 VDC, 24 VAC/230 VAC 12 VDC, 24 VAC/230 VAC 34

35 Referenshandbok för kamera Dinion IP-kameror NWC-0455 NWC-0495 Kameratyp Färg, högupplösning Dag/natt högupplösning XF-dynamik Sensorstorlek 1/3" 1/3" Känslighet (lux) 0,65/0,26 0,59/0,08 Upplösning (TVL) Dag/natt NA Ja NightSense-läge Ja NA Videostandarder MPEG4, H.264, MJPEG MPEG4, H.264, MJPEG Megapixel IP-kameror NWC-700 NWC-800 NWC-900 Megapixlar 2 3,1 3,1 (färg); 1,3 (svartvitt) Sensorstorlek(ar) 1/2" 1/2" 1/2" (båda) Känslighet (lux) 0,5 på F1.4 1,0 på F1.4 1,0 (färg); 0,01 (svartvitt) Upplösning (max.) x x x (c) x (m) Bild/sek. vid max. upplösning Dag/natt Nej Nej Ja Automatisk bländare som tillval Ja Ja Nej Effektförbrukning 4 W (max.) 4 W (max.) 5 W (max.) FlexiDome I och II LTC131x/10 LTC132x/10 LTC141x/10 LTC142x/10 Kameratyp Svartvit, Svartvit, Färg, Färg, standardupplösning högupplösning standardupplösning högupplösning Sensorstorlek 1/4" 1/4" 1/4" 1/4" Känslighet (lux) 0,5 0,5 4,5 4,5 Upplösning (TVL) Objektivtyp LTC1312: 3 mm F2.0 LTC1322: 3 mm F2.0 LTC1412: 3 mm F2.0 LTC1422: 3 mm F2.0 LTC1313: 6 mm F2.0 LTC1323: 6 mm F2.0 LTC1413: 6 mm F2.0 LTC1423: 6 mm F2.0 Strömförsörjningsenhet 12 VDC, 24 VAC 12 VDC, 24 VAC 12 VDC, 24 VAC 12 VDC, 24 VAC Mått Ø 155 x 77 Ø 155 x 77 Ø 155 x 77 Ø 155 x 77 35

36 FlexiDome VF VDM345V03 VDM345V04 VDC445V03 VDC445V04 FlexiDome XT+ VDM355V03 VDM355V04 VDC455V03 VDC455V04 Jämförelsetabell Kameratyp Svartvit, Svartvit, Färg, Färg, högupplösning högupplösning högupplösning högupplösning Sensorstorlek 1/3" 1/3" 1/3" 1/3" Känslighet (lux) 0,2 0,26 1,0 1,3 Nattläge 0,4 0,5 Upplösning (TVL) Objektivtyp 2,6 6 mm 4 9 mm 2,6 6 mm 4 9 mm Strömförsörjningsenhet Strömförsörjningsenhet 12 VDC, 24 VAC 12 VDC, 24 VAC 12 VDC, 24 VAC 12 VDC, 24 VAC Mått Ø 158 x 123,5 Ø 158 x 123,5 Ø 158 x 123,5 Ø 158 x 123,5 Kameratyp Svartvit, Svartvit, Färg, Färg, högupplösning högupplösning högupplösning högupplösning Sensorstorlek 1/3" 1/3" 1/3" 1/3" Känslighet (lux) 0,2 0,26 1,0 1,3 Nattläge 0,4 0,5 Upplösning (TVL) Objektivtyp 2,6 6 mm 3,7 12 mm 2,6 6 mm 3,7 12 mm 12 VDC, 24 VAC 12 VDC, 24 VAC 12 VDC, 24 VAC 12 VDC, 24 VAC Mått Ø 158 x 130,5 Ø 158 x 130,5 Ø 158 x 130,5 Ø 158 x 130,5 36

37 FlexiDome XF VDC485V03 VDC485V04 Referenshandbok för kamera Kameratyp Färg högupplösning Färg högupplösning Sensorstorlek 1/3" 1/3" Känslighet (lux) 0,35 0,9 Nattläge 0,13 0,3 Upplösning (TVL) Objektivtyp 3 8,5 mm 3,7 12 mm Strömförsörjningsenhet 12 VDC, 24 VAC 12 VDC, 24 VAC Mått Ø 158 x 130,5 Ø 158 x 130,5 FlexiDome 2X VDN498V03 VDN498V09 Kameratyp DN högupplösning DN högupplösning Sensorstorlek 1/3" 1/3" Känslighet (lux) 0,41 0,69 Svartvitt 0,16 0,27 Upplösning (TVL) Objektivtyp 2,8 10 mm 9 22 mm Strömförsörjningsenhet 12 VDC, 24 VAC 12 VDC, 24 VAC Mått Ø 158 x 130,5 Ø 158 x 130,5 FlexiDome IP NWD-455V03 NWD-455V04 NWD-495V03 Kameratyp Färg högupplösning Färg högupplösning Färg högupplösning Sensorstorlek 1/3" 1/3" 1/3" Känslighet (lux) 0,44 0,58 0,32 Nattläge 0,18 0,23 0,11 Upplösning (TVL) Objektivtyp 2,6 6 mm 3,7 12 mm 3 9 mm Strömförsörjningsenhet 12 VDC, 24 VAC och PoE 12 VDC, 24 VAC och PoE 12 VDC, 24 VAC och PoE Mått Ø 158 x 142,5 Ø 158 x 142,5 Ø 158 x 142,5 37

38 Jämförelsetabell Kamerasatser Inomhusmontering KBC-335V28-50 KBC-355V28-50 KBC-435V28-50 Kamera LTC 0335/50 LTC 0355/50 LTC 0435/50 Sensorstorlek 1/3" 1/3" 1/3" Känslighet (lux) 0,22 0,16 0,54 NightSense- eller dag/nattläge Upplösning Objektiv 2,8 10 mm 2,8 10 mm 2,8 10 mm Strömförsörjningsenhet 230 V AC 230 V AC 230 V AC Mått 58 x 66 x x 66 x x 66 x 177 Analog/IP Analogt Analogt Analogt Utomhusmontering KBP-335V28-50 KBP-335V55-50 KBP-355V28-50 KBP Kamera LTC -0335/50 LTC 0335/50 LTC 0355/50 LTC Sensorstorlek 1/3" 1/3" 1/3" 1/3 Känslighet (lux) 0,22 0,22 0,16 0,1 NightSense- eller dag/nattläge Upplösning Objektiv 2,8 12 mm 5 50 mm 2,8 12 mm 5 5 Strömförsörjningsenhet 230 V AC 230 V AC 230 V AC 230 Mått 148 x 130 x x 130 x x 130 x Analog/IP Analogt Analogt Analogt Ana Utomhusmontering KBP-455V28-50 KBP-455V55-50 KBP-455V28-10 KBP-455V55-10 K Kamera LTC 0455/51 LTC 0455/51 LTC 0455/11 LTC 0455/11 LT Sensorstorlek 1/3" 1/3" 1/3" 1/3" 1/ Känslighet (lux) 0,90 1,33 0,90 1,33 0, NightSense- eller dag/nattläge 0,36 0,53 0,36 0,53 0, Upplösning Objektiv 2,8 10 mm 5 50 mm 2,8 10 mm 5 50 mm 2, Strömförsörjningsenhet 230 V AC 230 V AC 24 V AC 24 V AC 23 Mått 148 x 130 x x 130 x x 130 x x 130 x Analog/IP Analogt Analogt Analogt Analogt A 38

39 Referenshandbok för kamera KBC-440V38-50 KBC-455V28-50 KBC-498V28-50 KBC-455V28-10N LTC 0440/50 LTC 0455/51 LTC 0498/51 NWC P 1/3" 1/3" 1/3" 1/3" 1,17 0,90 0,80 0,40 0,36 0,11 0, ,5 8 mm 2,8 10 mm 2,8 12 mm 2,8 10 mm 230 V AC 230 V AC 230 V AC 24 V AC 58 x 66 x x 66 x x 66 x x 66 x 177 Analogt Analogt Analogt IP -355V55-50 KBP-435V28-50 KBP-435V55-50 KBP-435V28-10 KBP-435V /50 LTC 0435/50 LTC 0435/50 LTC 0435/10 LTC 0435/10 " 1/3" 1/3" 1/3" 1/3" 6 0,54 1,72 0,54 1, mm 2,8 10 mm 5 50 mm 2,8 10 mm 5 50 mm V AC 230 V AC 230 V AC 24 V AC 24 V AC x 130 x x 130 x x 130 x x 130 x x 130 x 480 logt Analogt Analogt Analogt Analogt BP-485V28-50 KBP-485V55-50 KBP-498V28-50 KBP-498V75-50 KBP-495V28-10N KBP-495V75-10N C 0485/51 LTC 0485/51 LTC 0498/51 LTC 0498/51 NWC P NWC P 3" 1/3" 1/3" 1/3" 1/3" 1/3" 80 1,18 0,80 0,80 0,80 0, ,48 0,11 0,11 0,11 0, mm 5 50 mm 2,8 12 mm 7,5 50 mm 2,8 12 mm 7,5 50 mm 0 V AC 230 V AC 230 V AC 230 V AC 24 V AC 24 V AC 8 x 130 x x 130 x x 130 x x 130 x x 130 x x 130 x 480 nalogt Analogt Analogt Analogt IP IP 39

40 Bilinx-teknik med dubbelriktad kommunikation Styra AutoDome PTZ med förprogrammerade positioner. Justera kamerans och domens konfigurationsinställningar. Kopiera och klistra in inställningar till flera kameror via fjärrstyrning. Ta emot larmsignaler och rörelseavkänning. Lägre installationskostnader. Plug and play du behöver inte hantera varje kamera för sig. Uppgradera enkelt befintliga installationer med en kabel. Uppdatera kamerans inbyggda programvara. Fjärrprogrammering bekvämligheten med Bilinx Bilinx är den senaste CCTV-teknikinnovationen från Bosch. Denna dubbelriktade kommunikationsteknik är inbyggd i videosignalen i alla Bosch Dinion-kameror. Med hjälp av Bilinx kan tekniker kontrollera status och ändra kamerainställningar på analoga Bosch Dinion-kameror, och till och med uppdatera inbyggd programvara från valfri punkt längs videokabeln. Bilinx minskar tidsåtgången vid service och installation, ger mer precis konfiguration och justering samt ökar generella prestanda. Dessutom använder Bilinx den vanliga videokabeln till att överföra larm- och statusmeddelanden, med överlägsna prestanda utan ytterligare installationssteg. 40

41 Referenshandbok för kamera 15-bitarsteknik En mer precis och sofistikerad videobearbetningsmetod. 2X-dynamik 2X-dynamiken använder dubbelexponering av sensorn. Under hårda ljusförhållanden blandas bildpunkter från varje exponering för att skapa en mer detaljerad bild. Apertur Storleken på öppningen i bländaren som styr hur mycket ljus som når sensorn. Ju högre F-tal desto mindre ljus. AutoBlack AutoBlack-kompensation är en teknik som förstärker videosignalnivån så att en videosignal med full amplitud ges även när motivkontrasten inte är idealisk. Den mörkaste delen av signalen anges som svart och den ljusaste som vitt, vilket ökar kontrasten. Automatisk vitbalans En funktion som gör att en färgkamera Automatisk förstärkningskontroll Elektroniken som styr förstärkningen av signalen. Automatiskt bländarobjektiv Ett objektiv som automatiskt öppnar och stänger bländaröppningen för att bibehålla rätt ljusnivå. Med ett objektiv med direktdrift eller DC-bländare styr kameran storleken på öppningen. På videobländarobjektiv är reglerkretsarna inbyggda i objektivet. automatiskt kan anpassa sin färgåtergivning, vilket gör att färgerna ser naturliga ut oavsett ljusförhållandena. Bakfokus Avståndet mellan bildplanet och objektivets bakre del. Bildstorlek Objektiv är konstruerade för att ge en bild som passar den sensor som används. Sensorstorlekarna är relaterade till äldre rördiametrar och anges normalt i tum: 1/2", 1/3", 1/4" o.s.v. Värdet anger sensorns diagonala mått. Bildvinkel Måttet på det område inom motivet som är synligt. Ju större brännvidd, desto mindre bildvinkel. Ju mindre brännvidd, desto större bildvinkel. Brännvidd Avståndet från objektivets optiska centrum till bilden av ett föremål på ett oändligt avstånd från objektivet. C -och CS -fäste Standardfästen för CCTV-objektiv. CS -fästen används normalt och har ett avstånd mellan fläns och sensor på 12,5 mm. Det finns fortfarande äldre objektiv med C -fästen, som normalt är avsedda för större sensorer, med ett flänsavstånd på 17,5 mm. Kamerans bakfokusjustering måste kunna hantera båda typerna. 41

42 Ordlista, CCTV-kamera CCD (Charged Coupled Device) Den vanligaste typen av halvledarbildsensor som används i CCTV-kameror. Sensorn omvandlar ljusenergi till elektriska signaler. Dag/natt (IR-känslig) Färgkameror har ett inbyggt infrarött filter för att förbättra färgåtergivningen. I situationer med svagt ljus tar en dag-/ nattkamera bort IR-filtret framför färgsensorn, vilket återställer kamerans IR-känslighet. Dämpning Signalförlust eller signalförsvagning. DC-bländarobjektiv Se Automatiskt bländarobjektiv. Dynamisk brusreducering (DNR) Digital videobearbetning som mäter bruset i bilden och automatiskt reducerar det. Elektronisk bländare Justerar automatiskt kamerans slutarhastighet efter ändrade ljusförhållanden. Kan i vissa fall eliminera behovet av ett automatiskt bländarobjektiv. Kallas ibland AES. Fjärrkonfiguration Konfigurera kameran från avstånd, t.ex. via koaxialkabel. F-steg Se F-tal. F-tal Standardmåttet för objektivets bländaröppning, vilket är bländardiametern dividerad med objektivets brännvidd. Ju mindre den maximala bländaröppningen är desto mer ljus passerar genom objektivet, som även kallas ett snabbare objektiv. Infrarött ljus Elektromagnetisk strålning med längre våglängd än det synliga spektrat. Ljuskällor kan vara lampor med lämpliga filter eller lysdioder, eller bygga på IR-laser. Längre våglängd ger mindre känslig CCD-sensor. IPS En akronym för Images Per Second, bilder per sekund. Anger hur många bilder som visas för att skapa en videoström. Joule En joule definieras som den mängd energi som utvecklas när en kraft på en Newton anbringas över en längd på en meter. Justerbart objektiv Ett objektiv vars brännvidd kan ställas in manuellt. Kabelkompensation förhindrar bildkvalitetsförsämring till följd av signalförlust som orsakas av långa kablar. 42

43 Referenshandbok för kamera Känslighet Ett mått på det infallande ljus som krävs för att ge en standardvideosignal. Värdet anges i lux eller foot-candles. Kapslingsklass Med ett tvåsiffrigt tal anges en kapslingsklass för elektronisk utrustning eller för ett hölje för elektronisk utrustning. Den första siffran representerar skydd mot inträngande av fasta föremål (damm). Den andra siffran representerar skydd mot inträngande av vätska. Koaxialkabel Den typ av kabel som normalt används för TV-signaler. En ledare omsluter den andra, för att utgöra en skärm som minskar signalförlust. Kompositvideo En videosignal som kombinerar bildsignal, synkroniseringspulser samt vertikal och horisontell släckning. Konfigurera kameran från avstånd, t.ex. via koaxialkabel. Lägesväxling Möjlighet att programmera tre olika parameteruppsättningar i en kamera. Växling från ett läge till ett annat kan göras manuellt eller automatiskt. Långsam slutare Ett alternativ för att öka kamerans känslighet. Linjelås Synkroniserar växelströmsmatade kameror med nätspänningsfrekvensen. Lux Se känslighet. Mättnad Krominanssignalens amplitud, som påverkar färgens styrka. Megapixel En miljon pixlar. Se pixel. MJPEG Motion JPEG (M-JPEG) är en videocodec där varje bildfält komprimeras separat till en JPEG-bild. Motljuskompensation BLC förstärker vissa delar av bilden för att kompensera för stora kontrastskillnader när delar av bilden är mycket starkt upplysta, t.ex. en person som står i solljus i en dörröppning. MPEG-4 MPEG-4 är en kompressionsalgoritm för grafik och video, baserad på teknikerna MPEG-1, MPEG-2 och Apple QuickTime. MPEG-4-filerna är mindre än JPEGoch QuickTime-filer, vilket gör att de är lämpliga för videoöverföring över mindre bandbredd. 43

44 Ordlista, CCTV-kamera Night Sense NightSense är en metod som förstärker känsligheten hos högupplösta Dinionfärgkameror med 9 db (en faktor 3!) genom att kombinera signalerna i färgbilden till en enda svartvit bild. Nivåkontroll Justering av videonivån för att erhålla önskad nivå på ljusstyrkan. Detta kan göras elektroniskt eller med hjälp av en bländarkontroll. NTSC En akronym för National Television Standards Committee. Standard för färgvideo och sändning som används i huvudsak i Nord- och Centralamerika och Japan. Skärmupplösningen är 525 rader, och uppdateringsfrekvensen är 60 Hz. Objektiv med manuell bländare Ett objektiv där bländaren justeras manuellt för att öppna och stänga bländaröppningen. Objektivguide Vid korrekt inställning av (bak)fokus ska bländaren vara helt öppen för att ge ett smalt skärpedjup. Objektivguiden öppnar bländaren helt på A/I-objektiv och bibehåller samtidigt korrekt videonivå med hjälp av slutaren. Överhörning En oönskad signal från en annan kabel eller kanal, som stör videosignalen. PAL En akronym för Phase Alternating Line. Standard för färgvideo och sändning som används i huvudsak i Europa och Asien. Skärmupplösningen är 625 rader, och uppdateringsfrekvensen är 50 Hz. Pixel De mikroskopiska ljuskänsliga elementen i en CCD-bildsensor. PoE (Power over Ethernet) Ett sätt att strömförsörja en fjärrplacerad enhet via samma kablar som används för Ethernet-överföring, d.v.s. datakablar enligt Ethernet kategori 5 eller högre. Sekretessmaskering Möjligheten att maskera ett specifikt område så att det inte kan ses, i överensstämmelse med sekretesslagar och särskilda lokala krav. Med programmerbara sekretesszoner kan delar av ett motiv spärras. Sens-up Sens-up används för att öka känsligheten genom att integrera signalen från ett antal på varandra följande bilder för att minska brus. 44

45 Referenshandbok för kamera Signal/brus-förhållande Förhållandet mellan en användbar videosignal och oönskat brus. Anges i db. Skärpedjup Avståndet från den närmaste till den mest avlägsna punkten som kan visas med skärpa. Ju mindre öppning desto större skärpedjup. SmartBLC Fönster för motljuskompensation och viktningsfaktor definieras automatiskt. Kameran justerar dessa dynamiskt för skiftande ljusförhållanden. Spot-filter Ett graderat filter i ett objektiv, avsett att öka objektivets F-talsområde. Svartvitt En svartvit signal eller bild. Synkronisering Elektroniska pulser infogade i videosignalen för att sätta ihop bilden korrekt. Trippelströmning Genererar två separata MPEG-4- videoströmmar och en JPEG-ström samtidigt. Den här avancerade trippelströmningsfunktionen gör det möjligt för användaren att ställa in livevisning och inspelningskrav efter förhållanden på en viss plats eller hos ett visst företag. Upplösning Mått på hur fina detaljer som kan betraktas i en bild. I en CCD-kamera är upplösningen given. Videobländarobjektiv Se Automatiskt bländarobjektiv. Videorörelseavkänning En enhet som analyserar videosignalen från kameran för att avgöra om det förekommer rörelse i bilden. WDR (Wide Dynamic Range (brett dynamiskt omfång)) Det dynamiska omfånget är skillnaden mellan de lägsta och högsta signalnivåer som godtas. Ett motiv som har både mycket låga och mycket höga belysningsnivåer kräver en kamera med ett brett dynamiskt omfång för att på ett korrekt sätt hantera detta på rätt sätt och skapa en användbar bil. XF-dynamik Utökar det dynamiska området för DinionXF-kameror för att ge enastående bilder även vid ljusförhållanden med stora kontraster. Zoomobjektiv Ett objektiv som kan justera brännvidden från vidvinkel till telefoto med minimal fokusförskjutning. 45
