I-GUIDE BINDLINOR Art nr 9-731-02-001: Art nr 9-731-02-002: Art nr 9-731-02-003: Art nr 9-731-02-004: 2,5 m 5 m 100 m 160 m EN 1263 ALLMÄNT Safety Solutions Jonsereds bindlinor är godkända enligt EN

1 I-GUIDE BINDLINOR Art nr : Art nr : Art nr : Art nr : 2,5 m 5 m 100 m 160 m EN 1263 ALLMÄNT Safety Solutions Jonsereds bindlinor är godkända enligt EN Bindlinor skall ej utsättas för: - Extrem UV-strålning - Extrem värme, t.ex. svetsloppor. - Petrokemiska substanser - Skarpa kanter Montageanvisningar enligt denna I-Guide harmoniserar med EN Innan montage, kontrollera att bindlinor inte har några skador som kan påverka säkerheten. Bindlinor ska förvaras torrt och mörkt. För vidare information om lagring och underhåll, se M-Guide. IG-BINDLINOR

- Petrokemiska substanser - Skarpa kanter Montageanvisningar enligt denna I-Guide harmoniserar med EN 1263-2.

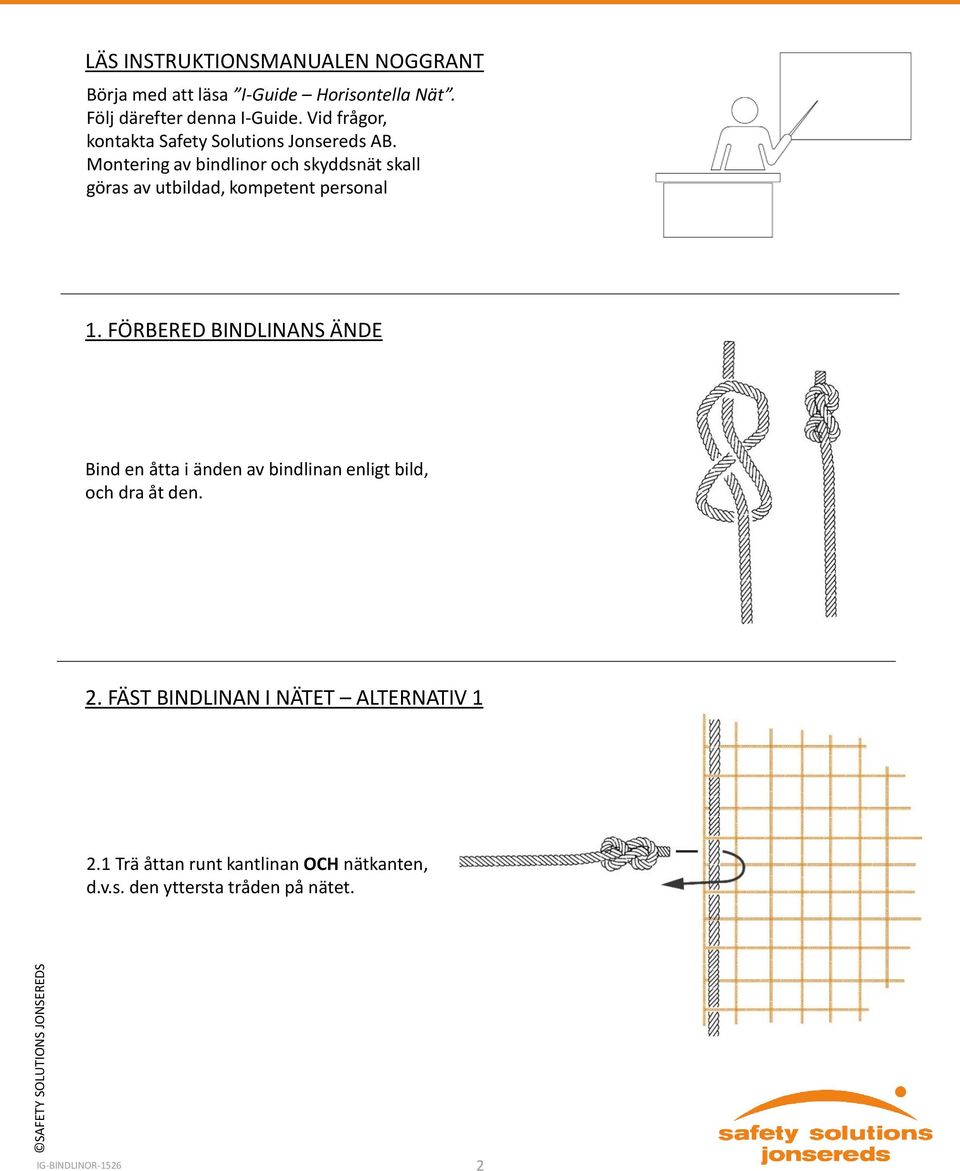

2 LÄS INSTRUKTIONSMANUALEN NOGGRANT Börja med att läsa I-Guide Horisontella Nät. Följ därefter denna I-Guide. Vid frågor, kontakta Safety Solutions Jonsereds AB. Montering av bindlinor och skyddsnät skall göras av utbildad, kompetent personal 1. FÖRBERED BINDLINANS ÄNDE Bind en åtta i änden av bindlinan enligt bild, och dra åt den. 2. FÄST BINDLINAN I NÄTET ALTERNATIV Trä åttan runt kantlinan OCH nätkanten, d.v.s. den yttersta tråden på nätet. IG-BINDLINOR

Montering av bindlinor och skyddsnät skall göras av utbildad, kompetent personal 1.

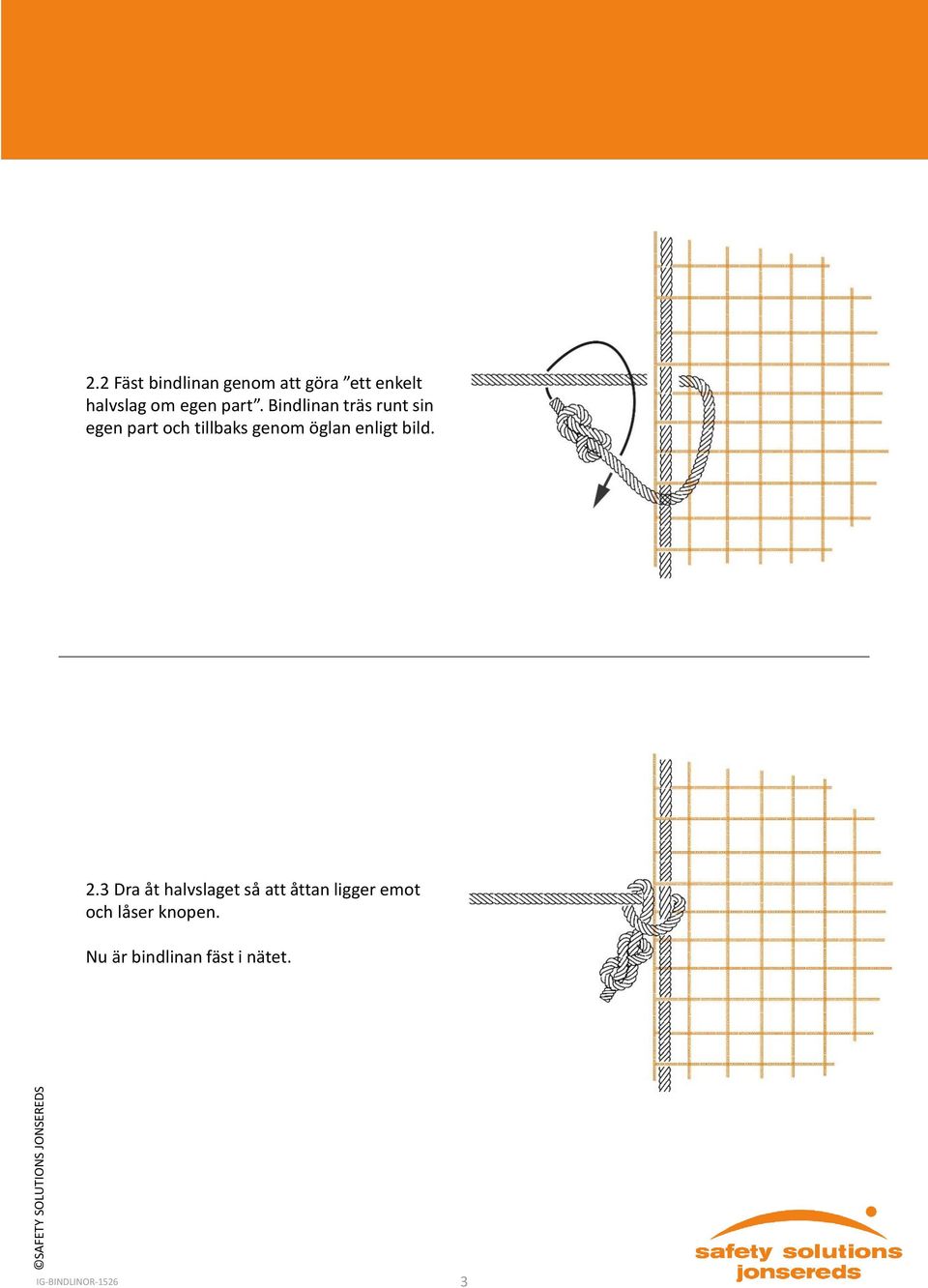

3 2.2 Fäst bindlinan genom att göra ett enkelt halvslag om egen part. Bindlinan träs runt sin egen part och tillbaks genom öglan enligt bild. 2.3 Dra åt halvslaget så att åttan ligger emot och låser knopen. Nu är bindlinan fäst i nätet. IG-BINDLINOR

3. FÄST BINDLINAN I NÄTET OCH SAMLA NÄT ALTERNATIV 2 Om nätet är större än ytan det skall täcka, så går det att korta ner det genom att samla ihop nät redan när bindlinan fästs.

4 3. FÄST BINDLINAN I NÄTET OCH SAMLA NÄT ALTERNATIV 2 Om nätet är större än ytan det skall täcka, så går det att korta ner det genom att samla ihop nät redan när bindlinan fästs. En sista samling av nät och sträckning görs sedan enligt punkt Om nätet är 1 m för brett så är det vettigt att samla en 1/2 meter nät på respektive sida: Trä åttan runt kantlinan OCH nätet som skall samlas, d.v.s. 5 st maskor för en 1/2 meter. 3.2 Fäst bindlinan genom att göra ett enkelt halvslag om egen part. Bindlinan träs runt sin egen part och tillbaks genom öglan enligt bild. 3.3 Dra åt halvslaget så att åttan ligger emot och låser knopen. Nu är bindlinan fäst i nätet och nätet samlat. IG-BINDLINOR

1 Om nätet är 1 m för brett så är det vettigt att samla en 1/2 meter nät på respektive sida: Trä åttan runt kantlinan OCH nätet som skall samlas, d.v.s. 5 st maskor för en 1/2 meter.

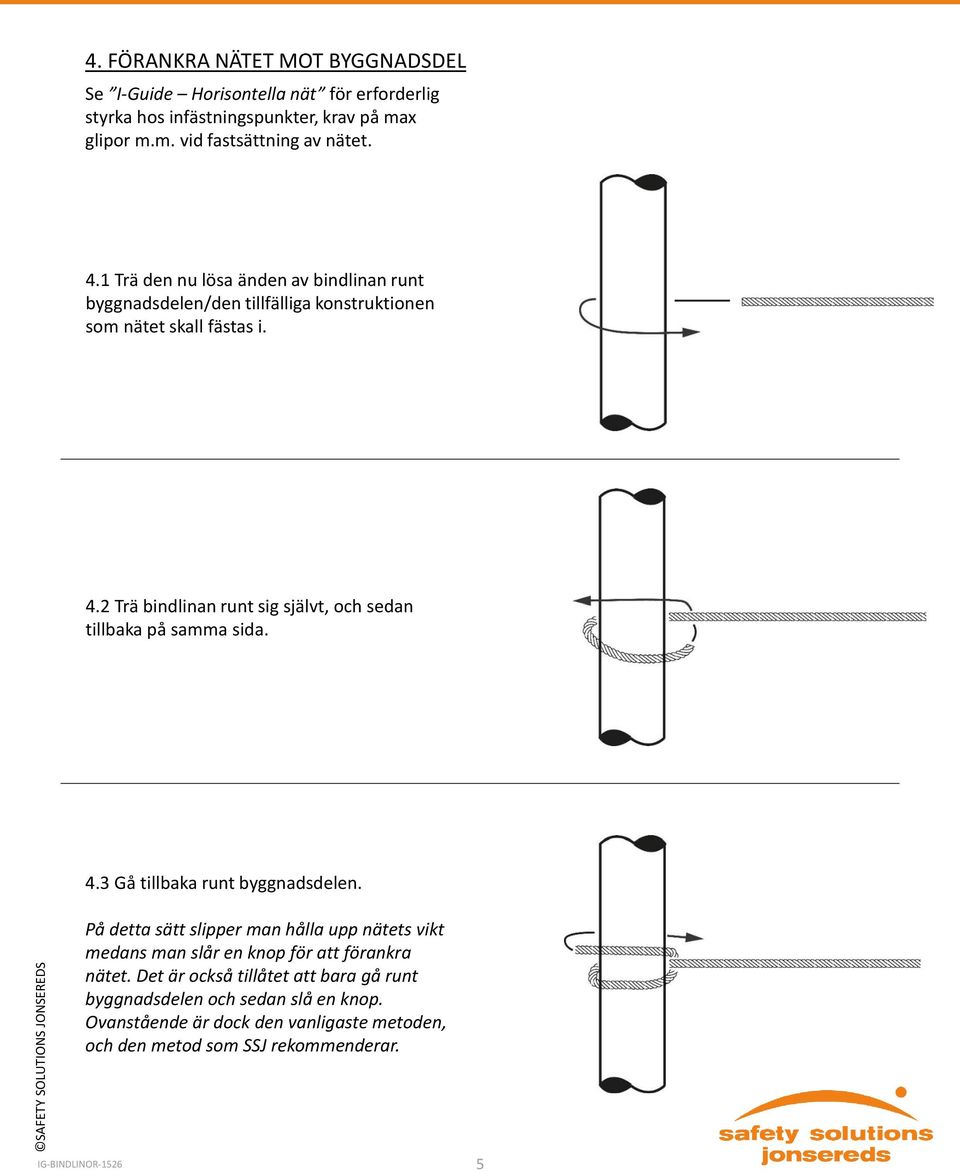

5 4. FÖRANKRA NÄTET MOT BYGGNADSDEL Se I-Guide Horisontella nät för erforderlig styrka hos infästningspunkter, krav på max glipor m.m. vid fastsättning av nätet. 4.1 Trä den nu lösa änden av bindlinan runt byggnadsdelen/den tillfälliga konstruktionen som nätet skall fästas i. 4.2 Trä bindlinan runt sig självt, och sedan tillbaka på samma sida. 4.3 Gå tillbaka runt byggnadsdelen. På detta sätt slipper man hålla upp nätets vikt medans man slår en knop för att förankra nätet. Det är också tillåtet att bara gå runt byggnadsdelen och sedan slå en knop. Ovanstående är dock den vanligaste metoden, och den metod som SSJ rekommenderar. IG-BINDLINOR

2 Trä bindlinan runt sig självt, och sedan tillbaka på samma sida. 4.3 Gå tillbaka runt byggnadsdelen.

6 4.4 Förankra bindlinan genom ett dubbelt halvslag först runt parten och genom öglan 4.5 och sedan runt parten och öglan igen. Notera att båda halvslagen görs åt samma håll. 4.6 Dra åt det dubbla halvslaget. Nätet är nu fäst mot byggnaden. IG-BINDLINOR

Notera att båda halvslagen görs åt samma håll. 4.

5. SAMLA OCH STRÄCK NÄT Se I-Guide Horisontella nät för rätt sträckning av nätet För att få rätt sträckning i nätet så görs en sista samling av nät innan avslutande fastbindning Innan den sista

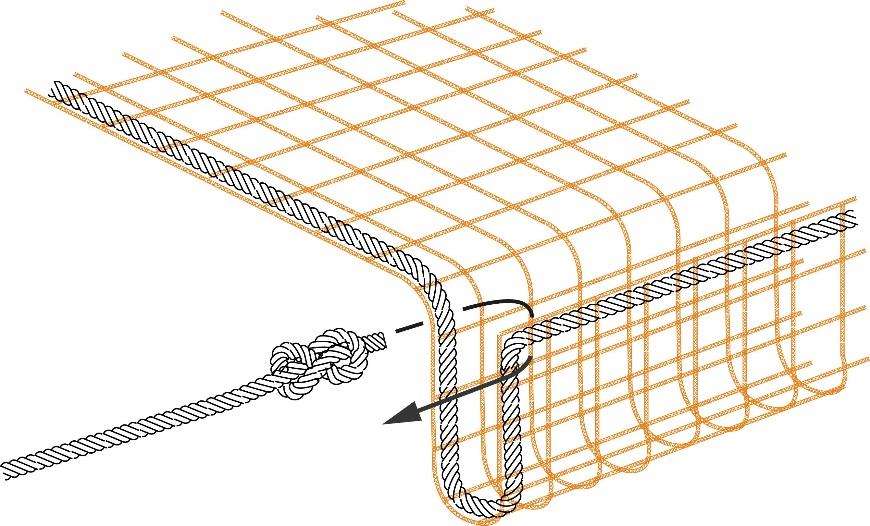

7 5. SAMLA OCH STRÄCK NÄT Se I-Guide Horisontella nät för rätt sträckning av nätet För att få rätt sträckning i nätet så görs en sista samling av nät innan avslutande fastbindning Innan den sista fastbindningen görs behöver nätet som regel spännas. Känn med handen ungefär hur många maskor som behöver spännas och trä repet genom nätet på lämpligt ställe. Spänn sedan tillbaks repet mot byggnaden och fäst med ett dubbelt halvslag enligt tidigare avsnitt. Detta kan göras mot bindlinan i sig, eller mot byggnadsdelen. 6. TAKFOTSSÄCK Vid takfoten på t.ex. en hallbyggnad så finns det sällan något att binda nätet till. För att förhindra att nätet midjar och skapar för stora glipor så binder man en s.k. takfotssäck. Ta ca 1-1,5 m nät och vik dubbelt. Trä bindlinan runt nätkant OCH kantlina på båda nätdelarna: vid näthörnet och den nätdel som ligger dubbel. Förankring av bindlinan mot nät, samling av nät, fästning mot byggnadsdel och sträckning av nät görs enligt tidigare avsnitt. Se till så att kantlinan som löper utmed takfoten blir ordentligt sträckt. Se I-Guide Horisontella nät för vidare förklaring. IG-BINDLINOR

Spänn sedan tillbaks repet mot byggnaden och fäst med ett dubbelt halvslag enligt tidigare avsnitt. Detta kan göras mot bindlinan i sig, eller mot byggnadsdelen. 6. TAKFOTSSÄCK Vid takfoten på t.ex.
