1 DVD HEMTEATER Inbyggd Dolby Digital dekoder för maximal hemmaunderhållning Unikt laserhuvud överladdnings skyddsystem fördubblar levnadstiden Speciella DVD funktioner, helt dammfritt och antistötdesign såsom utökad fel- korrektion och bättre stabilitet Lättanvändligt DVD-system bjuder på många favoritfunktioner Integrerad DVD och inbyggd 6-kanals HI-FI förstärkare

2 FÖRBEHÅLL Blixten med ett pilhuvud I en rätvinklad triangel är till för att varna användaren om att här finns oisolerad farlig spänning inuti enheten som kan orsaka risk för elektrisk chock. Utropstecknet i en rätvinklad triangel är till för varna användaren om att det finns viktigt material som ska läsas, I bruksanvisningen omkring användande och skötsel av enheten. Användande av kontrollknappar eller justeringar som inte nämns i bruksanvisningen kan resultera i farlig strålning. STIRRA INTE DIREKT IN I LASERSTRÅLEN. För att säkra korrekt användande av denna produkt var vänlig att läsa bruksanvisningen noga och spara den till senare bruk. Skulle produkten behöva repareras kontakta servicepersonal. VARNING: UTSÄTT INTE ENHETEN FÖR REGN ELLER FUKT, PGA STOR RISK FÖR BRAND ELLER ELEKTRISK CHOCK. ÖPPNA INTE HÖLJET DÅ FARLIG HÖGSPÄNNING FINNS INUTI. ENDAST KVALIFICERAD SERVICEPERSONAL FÅR GÖRA DETTA. FARA: Denna DVDspelare innehåller ett lasersystem. För att undvika att utsätta dig för laserstrålning, försök inte att ta bort höljet. Synlig laserstrålning existerar när spelaren öppnas. RISK FÖR ELEKTRISK STÖT ÖPPNA INTE Säkra dig! Skriv upp modellnummer och serienummer mens du fortfarande kan se dem. De finns på enhetns baksida. Behåll denna information som framtida referens: Modellnummer: DRS-1800 Serienummer:

3 SÄKERHETSINFORMATION Läs bruksanvisningen Bruksanvisning och all säkerhetsinformation ska läsas innan du börjar att använda enheten. Följ bruksanvisningen Alla instruktioner I bruksanvisningen ska följas. Spara bruksanvisningen Bruksanvisningen med säkerhetsinformation bör sparas till framtidig referans Tillbehör Placera inte enheten på en ustabil plattform då enheten kan falla ned och orsaka allvarlig personskada, skada på husdjur och allvarlig skada på enheten. Använd endast en stabil plattform som rekommenderas av tillverkaren eller som följer med produkten. Vilken som helst montering ska följa tillverkarens instruktioner och du bör använda monteringstillbehör som rekommenderas av tillverkaren. Enhet och vagn kombination ska flyttas med stor försiktighet. Snabba stopp, stor hastighet och ojämna ytor kan göra att enheten ramlar av. Extrautrustning- Använd endast godkända tillbehör då de annars kan skada enheten Rengöring- Ta alltid ut kontakten ur eluttaget innan du rengör enheten. Använd inte vätska eller rengöringsmedel/spraymedel; använd en urvriden trasa. Åskväder För extra säkerhet av enheten under åskväder eller när den inte används under längre perioder, ta ut kontakten ur eluttaget och även antenntillkopplningen. Detta förebygger för eventuella skador på enheten som kan orsakas vid åskväder. Föremål och vätskeintrång Stoppa aldrig in några som helst föremål I enheten genom öppningar då de kan röra farliga spännings punkter eller kortsluta vilket kan orsaka bran eller elektrisk chock. Spill aldrig vätska på enheten. Utomhus antennjordning- Om en utomhusantenn eller ett kabelsystem kopplas till produkten, försäkra dig om att de är jordade för att förebygga strömsprång och uppbyggd statisk elektricitet. Överbelastning Överbelasta inte vägguttag med skarvsladdar då detta kan orsaka brand eller elektrisk chock. Sladdskydd- Sladdar ska placeras på ett sätt som gör att man inte trampar på dem eller vassa saker kan sticka hål på dem. Var särkilt uppmärksam på sladden vid stickkontakten och sladddelen närmast enheten. Strömkällor Denna enhet får endast användas med den typ av strömkälla som indikeraras på märkningen. Om du är osäker på om strömkällan är korrrekt konsultera din lokala förhandlare eller elverk. För produkter som är beräknade att användas med batteri eller andra källor- hänvisas till bruksanvisningen Reservdelar När det behövs reservdelar, säkra dig att reparatören har reservdelar som rekommenderas av tillverkaren eller som har samma karakteristik som reservdelar som specificeras av tillverkarens originala del. Oautoriserade reservdelar kan resultera i brand eller elektrisk chock eller andra skador. Säkerhetskontroll Efter en reparation se till att reparatören har utfört en säkerhetskontroll för att bestämma om enheten är säker att använda. Service Försök inte att reparera enheten själv genom att ta bort höljet eller geom att öppna enheten då du kan utsättas för farlig spänning eller andra skador. Låt kvalificerad servicepersonal reparera enheten TV system- Enheten är kompatibel med TV apparater som har antingen NTSC eller PAL färgsystem. Ventilation Öppningar I höljet är till för att säkra ventilation så att enheten fungerar korrekt och för att enheten inte ska kunna överupphettas. Dessa öppningar får aldrig blockeras genom att placera enheten på en säng, soffa, matta eller andra liknande ytor. Denna enhet får aldrig byggas in i tex en bokhylla eller stativ utan att tillräckligt med luft finns omkring enheten. Placera aldrig enheten nära en värmekälla såsom element, ugn eller andra värmeproducerande föremål. Vätska eller fukt Använd inte enheten I fuktig miljö eller I närheten vatten tex badkar, tvättbalja, köksslask eller tvättmaskin; i en våt fuktig källare; nära en swimmingpool el. liknande. Om kondens bildas pga fukt ta ut skivan och sätt i sladden för att aktivera enheten i 3 timmar varefter enheten har värmts upp och kondensen därför fördampat.

4 INNEHÅLLSFÖRTECKNING Förbehåll. 1 Säkerhetsinformation..2 Innehållsförteckning.3 Om din DVD spelare 4 Bästa placering...4 För att få en tydlig bild...4 Avspelbara skivor..4 Digital Audio Output...4 Laserhuvud överladdningsskydd...4 Använda en skiva... 5 Hantering...5 Rengöring... 5 Förvaring. 5 Front/bakpanel...6 Frontpanel Bakpanel...6 Fjärrkontroll. 7 Använda fjärrkontrollen....8 Ansluta tillbehör....9 Högtalare Uppsättning av högtalare...10 Tillkoppla högtalarna...11 Tillkoppla antenn...12 Tillkoppla strömkälla 13 Lyssna på radio...14 Generell DVD avspelning..15 Funktioner.16 Systeminställning 19 Språkinställning Videoinställning Ljudinställning...22 Mera ljudinställning Föräldrakontroll...24 MP3 funktion JPEG filer Problemsökning Tekniska specifikationer

5 Om din DVD spelare Följande vill hjälpa dig tilll att få största möjliga underhållning med ditt DVD mottagningssystem BÄSTA PLACERING Enheten bör placeras på en fast, jämn yta och inte i närheten av video, stereo, radio eller stora högtalare då den magnetiska fluxen från denna typ av utrustning kan orsaka störningar på ljudet och ge en dålig bild. Om enheten placeras i en bokhylla, se till att det finns minst 1 helt fri plats omkring enheten för korrekt ventilation. FÖR ATT FÅ EN TYDLIG BILD En DVD mottagare är en precisionsutrustning. Om den optiska pickup linsen och diskdrev delar bliver smutsiga eller slitna, blir bildkvaliteten dålig. Förvara DVD spelare i ett rent, dammfritt miljö. AVSPELBARA SKIVOR Detta DVD mottagarsystem avspelar följande skivtyper: DVD, MP3, CD, CD-R och CD-RW med super felkorrektions egenskap. Det är också möjligt att visa bild CD skivor och digitala fotoalbum. Enheten stöttar 8 språk, upp till 32 textningsspråk och multivinkel visning. Den har lätt tillgängliga funktioner med skärmmenyer. Den kan uppgraderas. DIGITAL AUDIO OUTPUT Enhetens koaxial uttag gör att du kan tillkoppla en extern 6-kanals förstärkare och processor med inbyggd Dolbu Digital dekoder med bara en sladd. Detta gör att du kan njuta av olika DVD, CD och MP3 skivor. ANALOG AUDIO OUTPUT Högtalarsystemets enkla plug and play via den inbyggda 6-kanals strömförstärkaren eliminerar användande av en extern strömförstärkare. LASERHUVUD ÖVERLADDNINGSSKYDD För att förlänga laserhuvudets levnadstid innehåller enheten en unik överladdningsskydd för laserhuvudet som säkrar en konstant laserström.

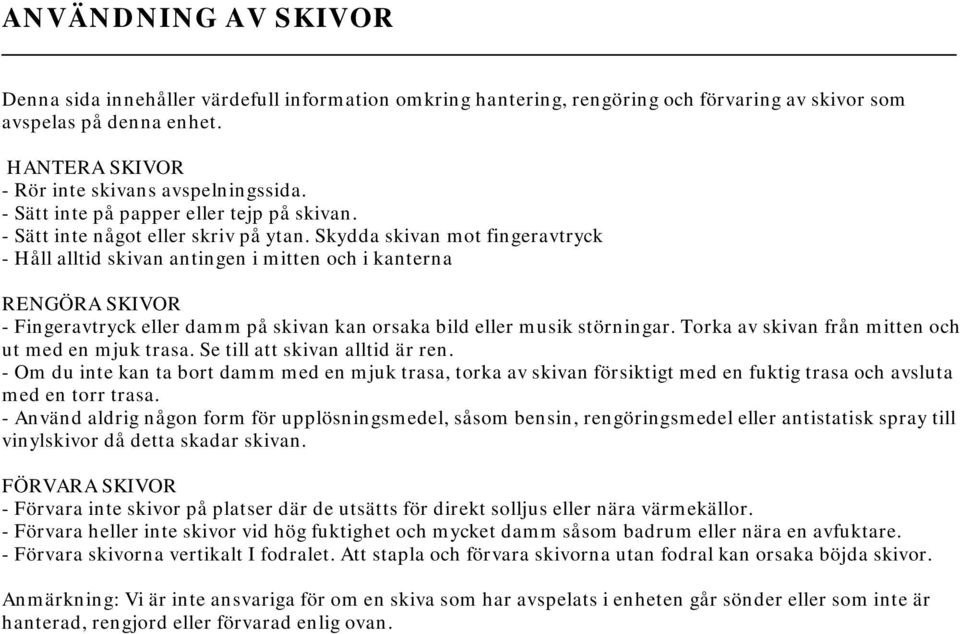

6 ANVÄNDNING AV SKIVOR Denna sida innehåller värdefull information omkring hantering, rengöring och förvaring av skivor som avspelas på denna enhet. HANTERA SKIVOR - Rör inte skivans avspelningssida. - Sätt inte på papper eller tejp på skivan. - Sätt inte något eller skriv på ytan. Skydda skivan mot fingeravtryck - Håll alltid skivan antingen i mitten och i kanterna RENGÖRA SKIVOR - Fingeravtryck eller damm på skivan kan orsaka bild eller musik störningar. Torka av skivan från mitten och ut med en mjuk trasa. Se till att skivan alltid är ren. - Om du inte kan ta bort damm med en mjuk trasa, torka av skivan försiktigt med en fuktig trasa och avsluta med en torr trasa. - Använd aldrig någon form för upplösningsmedel, såsom bensin, rengöringsmedel eller antistatisk spray till vinylskivor då detta skadar skivan. FÖRVARA SKIVOR - Förvara inte skivor på platser där de utsätts för direkt solljus eller nära värmekällor. - Förvara heller inte skivor vid hög fuktighet och mycket damm såsom badrum eller nära en avfuktare. - Förvara skivorna vertikalt I fodralet. Att stapla och förvara skivorna utan fodral kan orsaka böjda skivor. Anmärkning: Vi är inte ansvariga för om en skiva som har avspelats i enheten går sönder eller som inte är hanterad, rengjord eller förvarad enlig ovan.

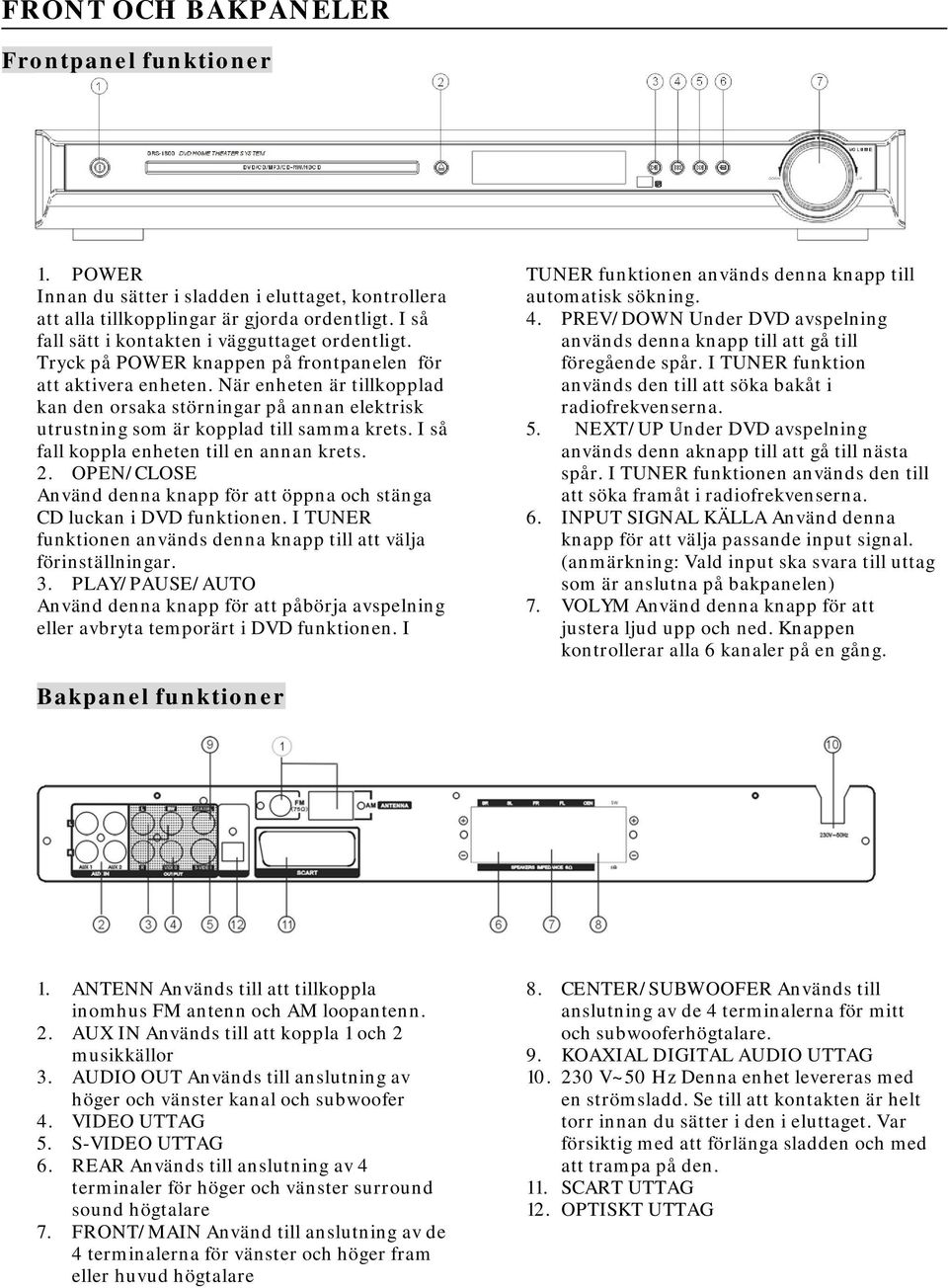

7 FRONT OCH BAKPANELER Frontpanel funktioner 1. POWER Innan du sätter i sladden i eluttaget, kontrollera att alla tillkopplingar är gjorda ordentligt. I så fall sätt i kontakten i vägguttaget ordentligt. Tryck på POWER knappen på frontpanelen för att aktivera enheten. När enheten är tillkopplad kan den orsaka störningar på annan elektrisk utrustning som är kopplad till samma krets. I så fall koppla enheten till en annan krets. 2. OPEN/CLOSE Använd denna knapp för att öppna och stänga CD luckan i DVD funktionen. I TUNER funktionen används denna knapp till att välja förinställningar. 3. PLAY/PAUSE/AUTO Använd denna knapp för att påbörja avspelning eller avbryta temporärt i DVD funktionen. I TUNER funktionen används denna knapp till automatisk sökning. 4. PREV/DOWN Under DVD avspelning används denna knapp till att gå till föregående spår. I TUNER funktion används den till att söka bakåt i radiofrekvenserna. 5. NEXT/UP Under DVD avspelning används denn aknapp till att gå till nästa spår. I TUNER funktionen används den till att söka framåt i radiofrekvenserna. 6. INPUT SIGNAL KÄLLA Använd denna knapp för att välja passande input signal. (anmärkning: Vald input ska svara till uttag som är anslutna på bakpanelen) 7. VOLYM Använd denna knapp för att justera ljud upp och ned. Knappen kontrollerar alla 6 kanaler på en gång. Bakpanel funktioner 1. ANTENN Används till att tillkoppla inomhus FM antenn och AM loopantenn. 2. AUX IN Används till att koppla 1 och 2 musikkällor 3. AUDIO OUT Används till anslutning av höger och vänster kanal och subwoofer 4. VIDEO UTTAG 5. S-VIDEO UTTAG 6. REAR Används till anslutning av 4 terminaler för höger och vänster surround sound högtalare 7. FRONT/MAIN Använd till anslutning av de 4 terminalerna för vänster och höger fram eller huvud högtalare 8. CENTER/SUBWOOFER Används till anslutning av de 4 terminalerna för mitt och subwooferhögtalare. 9. KOAXIAL DIGITAL AUDIO UTTAG V~50 Hz Denna enhet levereras med en strömsladd. Se till att kontakten är helt torr innan du sätter i den i eluttaget. Var försiktig med att förlänga sladden och med att trampa på den. 11. SCART UTTAG 12. OPTISKT UTTAG

8 FJÄRRKONTROLL

9 ANVÄNDA FJÄRRKONTROLLEN Batteri installation 1. Tryck ned batteriluckan och dra utåt för att ta av den 2. Sätt i två AAA batterier i fjärrkontrollens batterifack. Se till att batterifackets markering stämmer överens med batteriernas polarisering. 3. Sätt på luckan igen. Anmärkningar: - Placera inte batterierna åt fel håll. - När du inte använder fjärrkontrollen I längre perioder, ta då ut batterierna - Byt ut batterierna om de är slut då de annars kan börja läcka och orsaka ätsning - Om batterierna läcker, torka bort batterivätskan från batterifacket och sätt i två nya batterier - Byt ut båda batterier på en gång, använd nya batterier. - Batteriernas levnadstid är beroende av hur ofta du använder fjärrkontrollen. - Rikta inte fjärrkontrollen mot en ljuskälla, såsom solljus, starkt flourescerande ljus då det kan skada fjärrkontrollen. - När andra fjärrkontroller används i närheten som också innehåller infraröda strålar, kan störningar uppstå. - Om du ställer något på fjärrkontrollen kan knapparna vändas inåt och härmed ändra deras funktion och samtidigt forkorta batteriernas levnadstid. - Placera inte enheten bakom färgat glas då detta kan påverka enheten från att motta signaler från fjärrkontrollen - Se till att inget föremål befinner sig mellan fjärrkontroll och enhet då signaler inte kan nå fram till enheten ordentligt - Spill inte vatten på fjärrkontrollen eller placera våta saker på den. - Plocka aldrig isär fjärrkontrollen. Använda fjärrkontrollen Rikta fjärrkontrollen mot enhetens sensor. När signal mottas från fjärrkontrollen fungerar enheten. Fjärrkontrollen fungerar upp till 7 meter från enhetens sensor och i en vinkel på 30 o åt varje håll. Anmärkningar: BATTERIER FELAKTIGT ANVÄNDANDE AV BATTERIER KAN ORSAKA LÄCKAGE, ÄTSNING ELLER EXPLOSION.

10 TILLKOPPLING AV UTRUSTNING - - Enhetens uttag för tillkoppling finns på baksidan. Läs noga och följ tillverkarens instruktioner för utrustning som du kopplar till denna enhet. - Sätt inte på ström förrän du har kopplat all utrustning samman korrekt. - Röd utgång, märkt R är till för anslutning av höger kanal. Vit utgång, märkt L för anslutning av vänster kanal. Se till att tillkopplingarna görs ordentligt. Dålig anslutning orsakar störningar, dålig kvalitet eller skada på enheten. - Bind inte ihop videosladden med andra sladdar såsom strömsladden eller högtalar sladdar då detta resulterar i dålig bild och/eller ljud kvalitet.

11 HÖGTALARE Konfiguration och uppsättning av surround sound utrustning är kritisk. För maximal underhållning se avnittet Uppsättning av högtalare senare i denna bruksanvisning innan du tillkopplar högtalarna. Surround sound högtalare Mitt eller höger och vänster huvudhögtalare - Dessa tre högtalare ger en bedljudbild och en dynamisl ljudeffekt. En films dialog kommer primärt genom dessa högtalare. Bak eller surroundhögtalare - Dessa två högtalare ger 3-D dynamisk ljudeffekt och bildar atmosfär då de tillägger bakgrundsljud. Subwooferhögtalare - Ger en rik och mäktig bas, som skapar en extra dimension av verklighet. Anmärkning: Ljud som är inspelat via mitt högtalare och subwoofer hörs via fram och 3-D bakhögtalare för att uppnå optimal 3-D surround sound effekt. Uppsättning av högtalare Den bästa surround sound uppsättningen varierar beroende på rummets storlek och väggmaterial. Figuren nedan visar en vanlig uppsättning. Tips: - Fram, mitt och huvudhögtalare ska placeras på samma nivå och vrdidas så att de riktas mot lyssnarens öron. - 3 D surround sound eller bak högtalare kan placeras var som helst i rummet då deras placering har liten betydelse för lyssnarens hörelse. För att uppnå maximal baseffekt rekommenderas att en subwoofer är inkluderad i systemet. 1. TV eller skärm 2. Fram eller vänster huvudhögtalare 3. Subwoofer 4. Mitthögtalare 5. Fram eller höger huvudhögtalare 6. Vänster 3 D surround sound högtalare 7. Höger 3 D surround sound högtalare 8. Tittarens placering

12 TILLKOPPLA HÖGTALARE Denna väldesignade DVD mottagare erbjuder optimal ljudkvalitet när högtalarna används inom området för deras grad av motstånd. Viktigt - Minimalt motstånd för de 5 uttagen är 6 ohm; för subwoofer 8 ohm. - Om du bara vill använda en högtalare eller lyssna på monofoniskt musik, parallellkoppla då inte individuella högtalare till vänster och höger kanaluttag. Se figuren till vänster nedan. Anslut högtalarsladdar 1. Skala av ca. 2 cm av sladdisoleringen. 2. Strama åt ledningen 3. Öppna sladdterminal genom att trycka flappen bakåt. 4. Sätt i sladden i terminalen 5. Släpp flappen ; se till att sladden sitter i ordentligt Anmärkning: För att förebygga skador på kretsen, se till att denna inte kan kortslutas vid negativ och positiv pol av högtalarsladden.

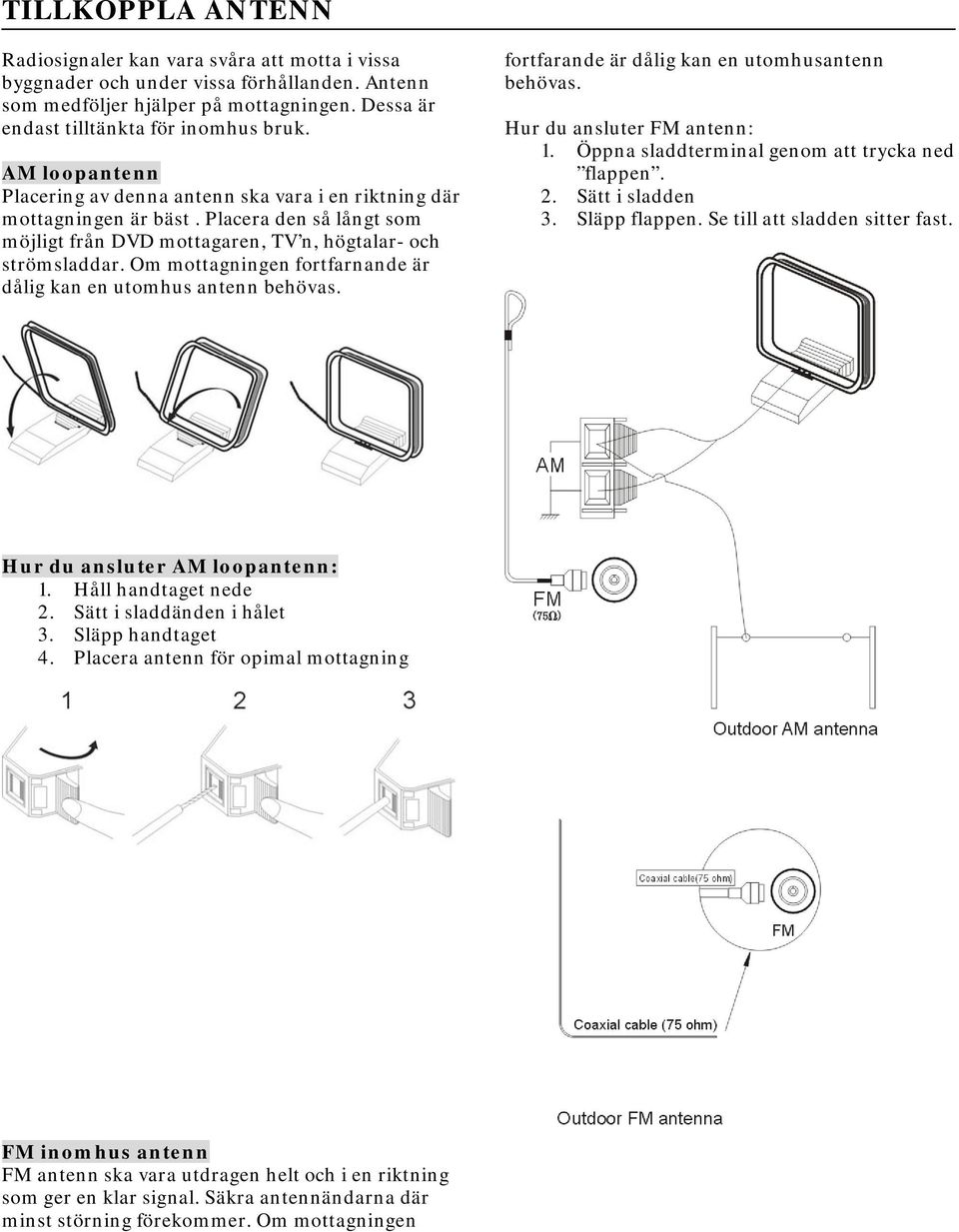

13 TILLKOPPLA ANTENN Radiosignaler kan vara svåra att motta i vissa byggnader och under vissa förhållanden. Antenn som medföljer hjälper på mottagningen. Dessa är endast tilltänkta för inomhus bruk. AM loopantenn Placering av denna antenn ska vara i en riktning där mottagningen är bäst. Placera den så långt som möjligt från DVD mottagaren, TV n, högtalar- och strömsladdar. Om mottagningen fortfarnande är dålig kan en utomhus antenn behövas. fortfarande är dålig kan en utomhusantenn behövas. Hur du ansluter FM antenn: 1. Öppna sladdterminal genom att trycka ned flappen. 2. Sätt i sladden 3. Släpp flappen. Se till att sladden sitter fast. Hur du ansluter AM loopantenn: 1. Håll handtaget nede 2. Sätt i sladdänden i hålet 3. Släpp handtaget 4. Placera antenn för opimal mottagning FM inomhus antenn FM antenn ska vara utdragen helt och i en riktning som ger en klar signal. Säkra antennändarna där minst störning förekommer. Om mottagningen

14 TILLKOPPLA STRÖMKÄLLA Innan du tilkopplar ström till enheten, säkra dig att alla tillkopplingar är korrekta och ordendtligt anslutna. Härefter kan du sätta i sladden i vägguttaget. Tryck på POWER knappen på frontpanelen för att aktivera enheten. Displayen lyser. När enheten aktiveras kan störningar på annan elektrisk utrustning kopplad till samma krets förekomma. Om detta händer koppla enheten till en annan strömkrets. GENERELL ANVÄNDNING Välja ljudkälla 1. tryck på vilken som helst funktionsknapp (DVD, AM/FM, AUX1, AUX2) för att välja önskad ljudkälla Tillhörande symbol ses på displayen. 2. När du trycker på AM/FM knappen avspelas den station du lyssnade på senast. Anmärkning: Önskad programkälla avspelas inte om inte den valda signalknappen svarar till den aktiva programkällans signal. Justering av volym Volymen kan justeras antingen genom att vrida på den stora volymknappen på frontpanelen eller genom att använda volymknappen på fjärrkontrollen. Mute Genom att trycka på MUTE knappen inaktiveras ljudet. För att få ljudet tillbaka, tryck på MUTE knappen igen.

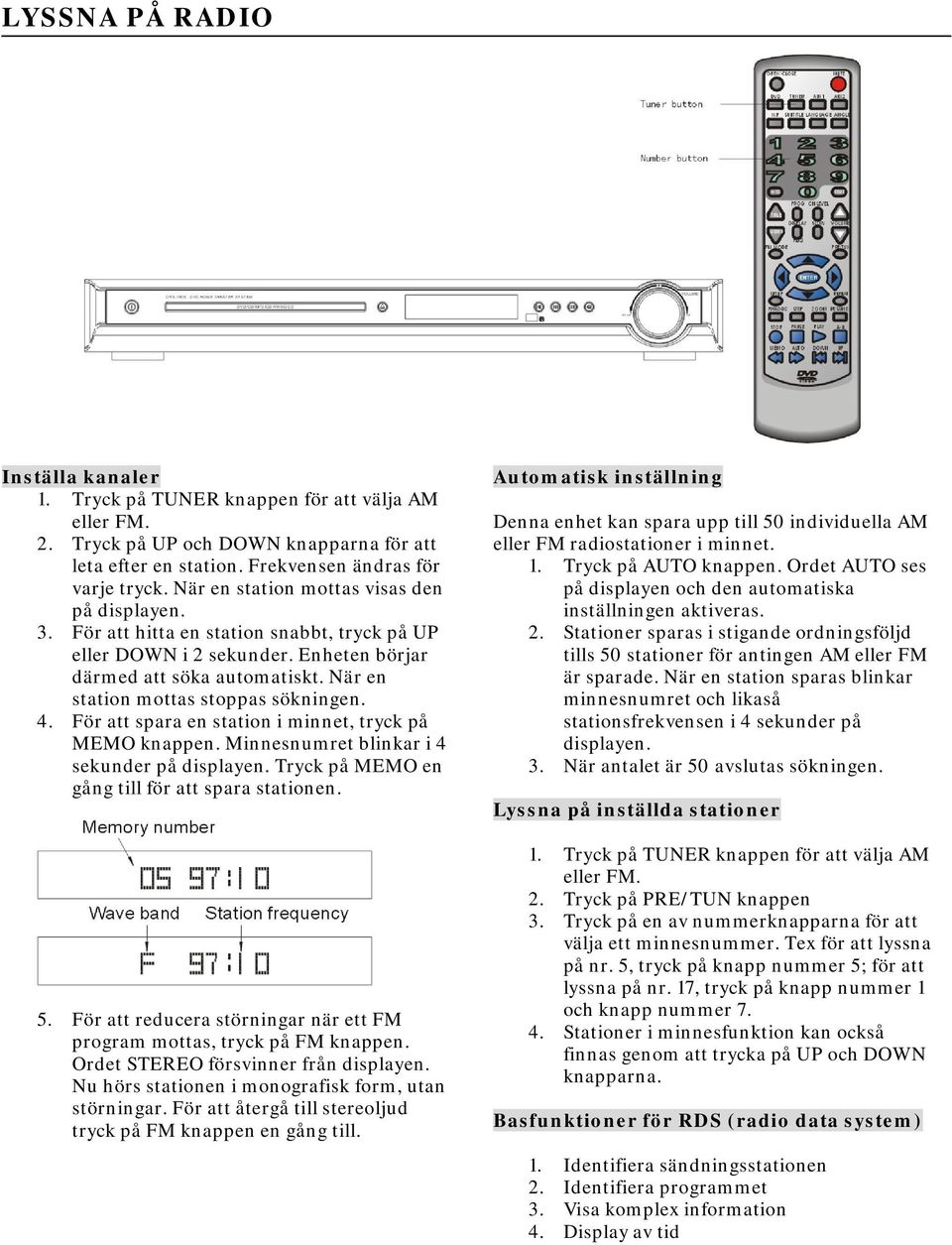

15 LYSSNA PÅ RADIO Inställa kanaler 1. Tryck på TUNER knappen för att välja AM eller FM. 2. Tryck på UP och DOWN knapparna för att leta efter en station. Frekvensen ändras för varje tryck. När en station mottas visas den på displayen. 3. För att hitta en station snabbt, tryck på UP eller DOWN i 2 sekunder. Enheten börjar därmed att söka automatiskt. När en station mottas stoppas sökningen. 4. För att spara en station i minnet, tryck på MEMO knappen. Minnesnumret blinkar i 4 sekunder på displayen. Tryck på MEMO en gång till för att spara stationen. 5. För att reducera störningar när ett FM program mottas, tryck på FM knappen. Ordet STEREO försvinner från displayen. Nu hörs stationen i monografisk form, utan störningar. För att återgå till stereoljud tryck på FM knappen en gång till. Automatisk inställning Denna enhet kan spara upp till 50 individuella AM eller FM radiostationer i minnet. 1. Tryck på AUTO knappen. Ordet AUTO ses på displayen och den automatiska inställningen aktiveras. 2. Stationer sparas i stigande ordningsföljd tills 50 stationer för antingen AM eller FM är sparade. När en station sparas blinkar minnesnumret och likaså stationsfrekvensen i 4 sekunder på displayen. 3. När antalet är 50 avslutas sökningen. Lyssna på inställda stationer 1. Tryck på TUNER knappen för att välja AM eller FM. 2. Tryck på PRE/TUN knappen 3. Tryck på en av nummerknapparna för att välja ett minnesnummer. Tex för att lyssna på nr. 5, tryck på knapp nummer 5; för att lyssna på nr. 17, tryck på knapp nummer 1 och knapp nummer Stationer i minnesfunktion kan också finnas genom att trycka på UP och DOWN knapparna. Basfunktioner för RDS (radio data system) 1. Identifiera sändningsstationen 2. Identifiera programmet 3. Visa komplex information 4. Display av tid

16 GENERELL DVD ANVÄNDNING När enheten är tillkopplad till en TV och annan utrustning är du klar till att njuta av underhållning från DVD film eller dina favorit CD eller MP3 filer. För att avspela en DVD film: Sätt på TV n och välj A/V funktion. Om TV n har ett SCART uttag säkra dig att SCART funktionen är vald i TV menyn. Sätt på förstärkaren, om en sådan finnes. Välj AC-3 eller DVD funktion. Hur du avspelar en ljudskiva: Aktivera ljudsystemet och välj inputkälla som är kopplad till DVD spelaren. Inställ SPDIF OUTPUT till SPDIF OFF i inställningsmenyn om du inte har ordentlig utrustning till Dolby Digital surround sound. 1. Tryck på OWER knappen på frontpanelen. DISC LOADING ses på skärmen. Anmärkning: - Du kan förstöra en skiva om du lägger i den fel i CD luckan. Detta kan förstöra DVD spelaren också. Tvinga eller placera inte något annat i luckan än vanliga DVD eller CD skivor. - Flytta aldrig DVD spelaren under avspelning då skiva och enhet kan förstöras. För att öppna och stänga luckan använd endast OPEN/CLOSE knappen på fjärrkontrollen eller på frontpanelen. - Tryck på PAUSE knappen: Om det inte finns någon skiva i visas NO DISC på skärmen: 5. PREV/NEXT avspelning Tryck på knappen eller knappen för att avspela föregående eller nästa spår. För att återgå till normal avspelning tryck på PLAY. Tryck på PREV knappen 2. Tryck på OPEN/CLOSE knappen. Skivluckan öppnas. Tryck på NEXT knappen 3. Placera en skiva i luckan. Säkra dig att avspelningssidan är ned i luckan. 4. Tryck på OPEN/CLOSE knappen för att stänga luckan. Luckan stängs. Skivtypen visas i övre vänstra hörnet på skärmen. När enheten har läst skivan påbörjas avspelningen automatiskt. När DVD skiva avspelas ses titeln eller en meny på skärmen. CD spår avspelas i ordningsföljd. 6.Snabbspolning framåt/bakåt Enheten kan spola famåt och bakåt. Varje spolning kan göras vid 2x, 4x, 8x eller 16x normal hastighet.

17 GENERELL DVD ANVÄNDNING FUNKTIONER Skärmdisplay När en skiva avspelas, kan olika funktioner kontrolleras såsom titel, spårnummer och olika tidskategorier. 1. Tryck på DISPLAY knappen en gång och titeln ses tillsammans med kapitel och förbrukad avspelningstid För att aktivera funktionen, genom att trycka på knappen eller knappen på fjärrkontrollen. Hastigheten ändras för varje gång du trycker på knappen. För att återgå till normal avspelning tryck på PLAY knappen. Minnesavspelning Denna enhet tillåter tittaren att avsluta avspelningen och senare återuppta avspelningen på samma ställe. Tryck på STOP knappen för att stoppa avspelningen. Härefter minns enheten var du avslutade avspelningen. För att återuppta avspelningen, tryck på PLAY eller RESUME och enheten påbörjar avspelningen där du avslutade den. (Gäller inte MP3) När du avspelar DVD skivor, tryck på MENU eller TITLE knappen varefter enheten kommer ihåg placeringen. För att återuppta avspelningen, tryck på RESUME och enheten påbörjar avspelningen där den avslutades. 2. Tryck på DISPLAY knappen en gång till varefter återstående tid för aktuell titel ses på skärmen när ljudspåret är CD/VCD format. 3. Tryck på DISPLAYknappen en gång till och total förbrukad tid för aktuellt kapitel ses på skärmen när ljudspåret är DVD format. 4. Tryck på DISPLAY knappen en gång till för att inaktivera displayfunktionen. Slow Motion Denna DVD mottagare har förmågan att avspela skivor i slowmotion antingen framåt eller bakåt. För varje gång knappen trycks ned sänks hastigheten med ½, till ¼ till 1/8 till 1/16 av den normala hastigheten. För att återgå till normal avspelningshastighet, tryck på PLAY knappen.

18 FUNKTIONER N/P Denna DVD spelare stödjer flera olika video outputs bl.a auto, NTSC och PAL. Bilden blinkar och blir färglös om du har valt fel system. Om detta händer, tryck på N/P knappenpå fjärrkontrollen och välj korrekt system (NTSC för Nordamerika och PAL för Europa) För mer information om detta se TV ns bruksanvinsing). Textning Enheten har förmåga att visa texter på 32 olika språk. 1. Tryck på SUBTITLE knappentextningsmenyn ses på skärmen. Välj önskat språk genom att trycka på SUBTITLE knappen. 2. För att ta bort textningen, tryck på SUBTITLE knappen tills den försvinner. Anmärkning: Skivan som avspelas måste innehålla flera textningsmöjligheter. Kameravinkel Förmågan att ändra kameravinkel ger tittaren möjlighet att vara regissör och se filmen ur ett annat perspektiv. 1. Tryck på ANGLE knappen på fjärrkontrollen. För varje tryck ändras vinkeln. 2. Funktionen kan endast aktiveras om ANGLE symbolen blinkar på enhetens display. Anmärkning: Kameravinkeln kan endast ändras om skivan innehåller inspelade kameravinklar. Språk Enhetn kan avspela film i upp till 8 språk. 1. Tryck på LANGUAGE knappen. Språkmenyn ses på skärmen. Välj önskat språk genom att trycka på LANGUAGE knappen. Anmärkning: Skivan som avspelas måste innehålla flera språk. LOKALISERA EN TITEL DVD skivor är normalt indelade i titlarl som härefter är indelade i kapitel. En specifik titel kan lokaliseras med denna enhet antingen via titelmenyfunktionen om DVD skivan innehåller en sådan, eller genom titelnumret. Titelmenyfunktion 1. Tryck på TITLE knappen. Titelmenyn ses på TV skärmen. 2. Välj titel i menyn eller skriv in titelns nummer med nummerknapparna. 3. Tryck på ENTER. Härmed påbörjas avspelningen från kapitel 1 i den valda titeln. Anmärkning: Vissa skivor kan inte utföra denna funktion. Om annorlunda instruktioner ses på skärmen, så följ dessa. Instruktionerna som beskrivs här är generella. Proceduren kan variera beroende på DVD skivans innehåll. När VCD 2,0 skiva avspelas kan TITLE knappen användas för att gå tillbaka till menyn. Pro Logic väljare När DVD/VCD skivor avspelas, tryck först på STOP knappen och härefter på Pro Logic knappen för att välja Pro Logic ON (på) eller OFF (av). När CD avspelas och i tuner status, tryck på Pro Logic knappen för att välja stereo eller 5,1 kanals effekt.

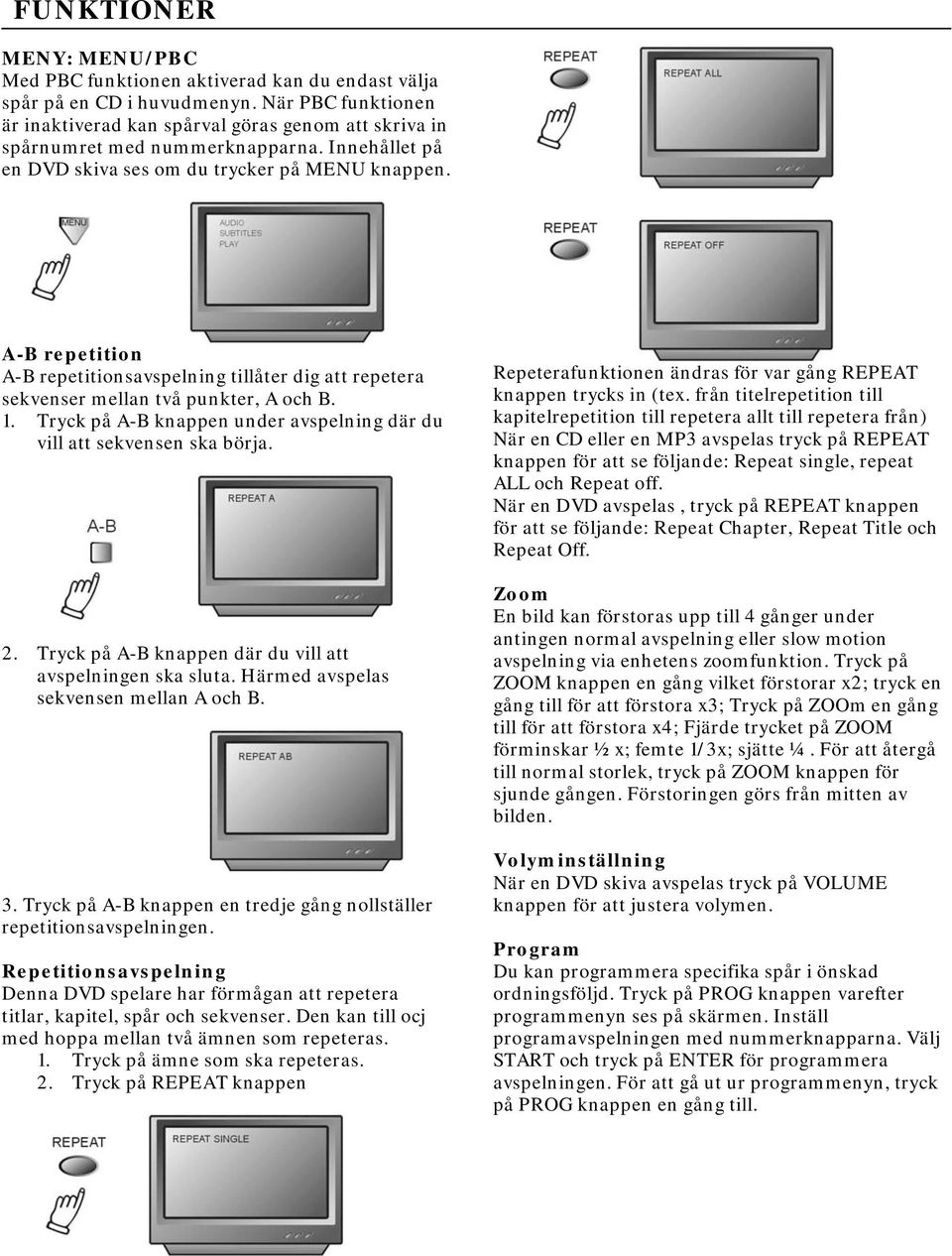

19 FUNKTIONER MENY: MENU/PBC Med PBC funktionen aktiverad kan du endast välja spår på en CD i huvudmenyn. När PBC funktionen är inaktiverad kan spårval göras genom att skriva in spårnumret med nummerknapparna. Innehållet på en DVD skiva ses om du trycker på MENU knappen. A-B repetition A-B repetitionsavspelning tillåter dig att repetera sekvenser mellan två punkter, A och B. 1. Tryck på A-B knappen under avspelning där du vill att sekvensen ska börja. 2. Tryck på A-B knappen där du vill att avspelningen ska sluta. Härmed avspelas sekvensen mellan A och B. 3. Tryck på A-B knappen en tredje gång nollställer repetitionsavspelningen. Repetitionsavspelning Denna DVD spelare har förmågan att repetera titlar, kapitel, spår och sekvenser. Den kan till ocj med hoppa mellan två ämnen som repeteras. 1. Tryck på ämne som ska repeteras. 2. Tryck på REPEAT knappen Repeterafunktionen ändras för var gång REPEAT knappen trycks in (tex. från titelrepetition till kapitelrepetition till repetera allt till repetera från) När en CD eller en MP3 avspelas tryck på REPEAT knappen för att se följande: Repeat single, repeat ALL och Repeat off. När en DVD avspelas, tryck på REPEAT knappen för att se följande: Repeat Chapter, Repeat Title och Repeat Off. Zoom En bild kan förstoras upp till 4 gånger under antingen normal avspelning eller slow motion avspelning via enhetens zoomfunktion. Tryck på ZOOM knappen en gång vilket förstorar x2; tryck en gång till för att förstora x3; Tryck på ZOOm en gång till för att förstora x4; Fjärde trycket på ZOOM förminskar ½x; femte 1/3x; sjätte ¼. För att återgå till normal storlek, tryck på ZOOM knappen för sjunde gången. Förstoringen görs från mitten av bilden. Volyminställning När en DVD skiva avspelas tryck på VOLUME knappen för att justera volymen. Program Du kan programmera specifika spår i önskad ordningsföljd. Tryck på PROG knappen varefter programmenyn ses på skärmen. Inställ programavspelningen med nummerknapparna. Välj START och tryck på ENTER för programmera avspelningen. För att gå ut ur programmenyn, tryck på PROG knappen en gång till.

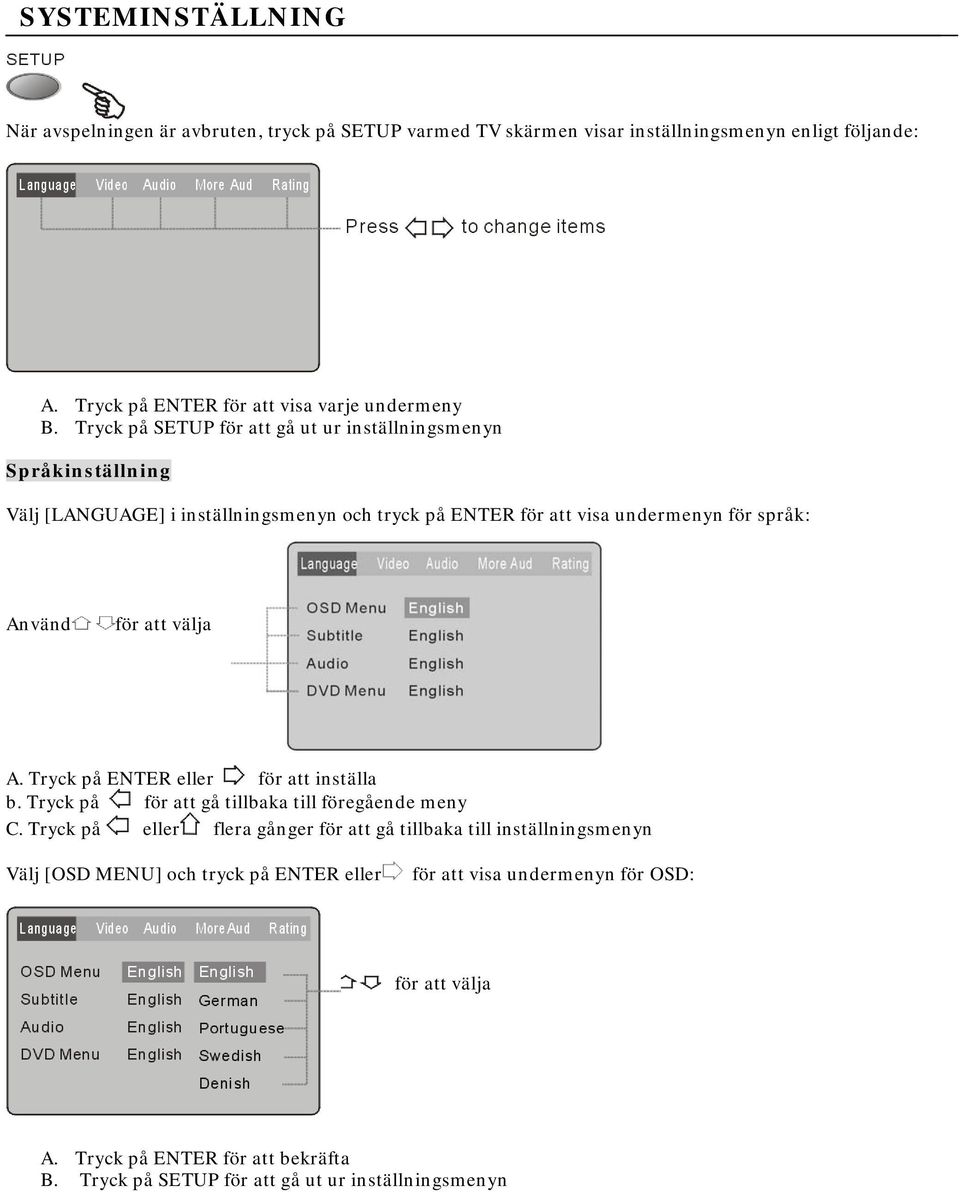

20 SYSTEMINSTÄLLNING När avspelningen är avbruten, tryck på SETUP varmed TV skärmen visar inställningsmenyn enligt följande: A. Tryck på ENTER för att visa varje undermeny B. Tryck på SETUP för att gå ut ur inställningsmenyn Språkinställning Välj [LANGUAGE] i inställningsmenyn och tryck på ENTER för att visa undermenyn för språk: Använd för att välja A. Tryck på ENTER eller för att inställa b. Tryck på för att gå tillbaka till föregående meny C. Tryck på eller flera gånger för att gå tillbaka till inställningsmenyn Välj [OSD MENU] och tryck på ENTER eller för att visa undermenyn för OSD: Använd för att välja A. Tryck på ENTER för att bekräfta B. Tryck på SETUP för att gå ut ur inställningsmenyn

21 SYSTEMINSTÄLLNING Språkinställning Välj [SUBTITLE] och tryck på ENTER eller för att visa undermenyn för textning: Använd för att välja. Anmärkning: Textningsspråk varierar beroende på skivans innehåll A: Tryck på ENTER för att bekräfta. C. Tryck på SETUP för att gå ut ur inställningsmenyn Välj [Audio] och tryck på ENTER eller för att visa undermenyn för ljud: Tryck på för att ändra. Anmärkning: Ljudspråk varierar med skivans innehåll A. Tryck på ENTER för att bekräfta B. Tryck på SETUP för att gå ut ur inställningsmenyn Välj [DVD Menu] och tryck på ENTER eller för att visa undermenyn för menyspråk. Tryck på för att ändra Anmärkning: Menyspråk varierar med skivans innehåll. A.Tryck på ENTER för att bekräfta B.Tryck på SETUP för att gå ut ur inställningsmenyn

22 SYSTEMINSTÄLLNING Videoinställning Välj [VIDEO] i inställningsmenyn och tryck på ENTER för att visa undermenyn för video: Använd för att välja ämne i menyn A. Tryck på ENTER eller för att inställa B. Tryck på för att gå tillbaka till inställningsmenyn Välj [TV SHAPE] och tryck på ENTER eller för att visa undermenyn för TV bild: Tryck på för att välja A. A. Tryck på ENTER för att bekräfta B. Tryck på SETUP för att gå ut ur inställningsmenyn [4:3 PS]- Pan & Scan är en visning där delar av bilderna är bortklippta och fyller hela skärmen [4:3 LB]- Letterbox visning där svarta bjälkar finns i topp och botten av skärmen [16:9]- Bilden fyller hela skärmen på en bredskärmstv. Anmärkning: Inte alla DVD skivor erbjuder film i helskärmsformat. Om inte övergår skivan TV bild inställningen och visar filen i Letterbox format. Anmärkning: Inte alla DVD skivor erbjuder film i helskärmsformat. Om inte övergås TV ns inställning och filmen visas i Letterbox format. Välj [TV system] och tryck på ENTER eller för att visa undermenyn för TV systemet: Tryck på för att välja. A.Tryck på ENTER för att bekräfta B.Tryck på SETUP för att gå ut ur inatällningsmenyn [NTSC]- Välj denna om du använder NTSC signalsystem för att matcha din TV [PAL]- Välj denna om du använder PAL signalsystem för att matcha din TV [AUTO]- Välj denna om du använder AUTO för att matcha din TV

23 SYSTEMINSTÄLLNING Välj [Video Output] och tryck på ENTER eller för att visa undermenyn för Video: A.Tryck på ENTER för att bekräfta B.Tryck på SETUP för att gå ut ur inatällningsmenyn Anmärkning: Composite video och S-video är alltid tillgängliga. [S-video]- Välj denna om du hat tillkopplat din DVD spelare till TV n genom composite video uttaget. [RGB]- Välj denna om du har använt SCART uttaget Press to change your selection Ljudinställning Audio menu låter dig inställa analog och digital ljudeffekt för att matcha den komponent du har kopplat DVD spelaren till. Tex om du har kopplat spelaren till din TV via stereouttagen, ska du inställa Dolby Digital och andra till 2- kanals (2-CH) för att njuta av stereo ljud. - Du kan inställa ljudformat för följande källor: Dolby Digital, MP3, CD och andra - Själva avspelningen måste avbrytas för att inställa ljudet. AC-3 inställning Följ dessa punkter för att inställa analogt och digitalt format för utgående Dolby Digital 5,1 ljudspår: A. När avspelningen är avbruten, tryck på SETup B. Välj Audio och tryck på ENTER C. Välj Dolby Digital och tryck på ENTER D. Inställ analog till: 6 kanal (fabriksinställt) utsänder Dolby Digital 5,1 kanals ljud från 5,1 kanals analog effekt; tex till en 5,1 kanal förstärkare 2 kanal utsänder 2 kanal stereo via stereo ljudeffekt; ex till en video eller en TV E. Inställ Digital till: PCM (fabriksinställning) RAW för 5,1 kanals ren digital bitstream från de koaxiala/optiska digitala uttagen: tex till en extern förstärkare med en Dolby Digital dekoder. OFF För att inaktivera Dolby Digital dekoder F. Tryck på Setup för att spara och gå ut ur menyn

24 SYSTEMINSTÄLLNING MP3 inställningfölj dessa punkter för att inställa utgående analogt och digitalt ljudformatför MP3 filerna (Anmärkning: Det analoga formatet är fixerat till 2 kanals); A. När avspelningen är avbruten, tryck på SETUP B. Välj Audio och tryck på ENTER C. Välj MP3 och tryck på ENTER D. Inställ Digital out till: PCM (fabriksinställning) 2 kanals digital effekt via koaxial/optisk digitala audio uttag; tex till en Minidiskman. OFF För att inaktivera MP3 digital effekt. E. Tryck på SETUP för att spara och gå ut ur menyn Andra inställningar Följ dess punkter för att inställa utgående analogt och digitalt ljudformat för andra spår: A. När avspelningen är avbruten, tryck på SETUP B. Välj Audio och tryck på ENTER C. Välj Dolby D och tryck på ENTER D. Inställ analog output till: 2 kanal utsänder 2 kanal stereo via stereo ljudeffekt; ex till en video eller en TV E. Inställ Digital out till: PCM (fabriksinställning) 2 kanals digital effekt via koaxial/optisk digitala audio uttag; tex till en Minidiskman. Raw För ren 2 kanals digital bitstream via optisk/koaxial digital uttag; tex till en förstärkare. Off För att inaktivera audio CD och annat. F. Tryck på SETUP för att spara och gå ut ur menyn Mera ljudinställning Avancerade funktioner Mera ljudinställning More Audio menyn inkluderar Pro Logic och subwoofer inställningar Pro Logic inställning DVD spelaren har en inbyggd Dolby Pro Logic dekoder för att ge virtuellt surround sound för PCM (stereo) källmaterial från 5,1 kanal analog uttag. A. När avspelningen är avbruten, tryck på SETUP B. Välj More Audio och tryck på ENTER C. Välj Pro Logic och tryck på ENTER D. Välj önskad ProLogicinställning och tryck på ENTER: Auto Stereo ljudspår utgår i Dolby Pro Logic funktionen. ON Alla Ljudspår utgår i Dolby Pro Logic funktionen. OFF (fabriksinställning) Dolby Pro Logic är inaktiverad E. Tryck på SETUP för att spara och gå ut ur menyn Subwoofer inställning Du måste markera i menyn om din uppställning innehåller en subwoofer ( punkt 1 i 5,1 kanals surround sound) A. När avspelningen är avbruten, tryck på SETUP B. Välj More Audio och tryck på ENTER C. Välj Subwoofer och tryck på ENTER D. Välj önskad Subwoofer inställning och tryck på ENTER. ON (fabriksinställning) indikerar att du använder en subwoofer till låg frekvens effekt (LFE) signaler E. Tryck på SETUP för att spara och gå ut ur menyn

25 SYSTEMINSTÄLLNING Pink Noise inställning Pink Noise är en testton som är inaktiverad off. Med denna kan vänster, mitt, högr, höger surround och vänster surround högtalare testas. A. När avspelningen är avbruten, tryck på SETUP B.Välj More Audio och tryck på ENTER C. Välj Pink Noise och tryck på ENTER D. Välj Pink Noise inställning och tryck på ENTER Vänster, mitt, höger, höger surround och vänster surround högtalare testas. E. Tryck på SETUP för att spara och gå ut ur menyn DRC inställning DRC står för Dynamic Range Control och betyder dynamisk kontrollområde. A.. När avspelningen är avbruten, tryck på SETUP B.Välj More Audio och tryck på ENTER C. Välj DRC och tryck på ENTER D. Välj önskad DRC inställning, ON eller OFF och tryck på ENTER E. Tryck på SETUP för att spara och gå ut ur menyn LPCM 48 k DS inställning A. När avspelningen är avbruten, tryck på SETUP B.Välj More Audio och tryck på ENTER C.Välj LPCM 48 k DS och tryck på ENTER D. Välj önskad LPCM 48 k DS inställning, ON ( LPCM 96 k) eller OFF ( LPCM 48 k) och tryck på ENTER. E. Tryck på SETUP för att spara och gå ut ur menyn Föräldrakontroll Föräldrakontroll Rangordningsmenyn låter dig blockera avspelning av DVD skivor som innehåller Tex barnförbjudet material med ett lösenordsaktiverande rangordningssystem (alla skivor är inte rangordnade). A. När avspelningen är avbruten, tryck på SETUP B. Välj Rating och tryck på ENTER C. Välj Rating och tryck på ENTER flera gånger för att inställa rangordningenfrån 1 (mest restriktiv) till 8 (minst restriktiv) Om ett lösenord redan har skrivits in, stängs låsikonet. Du kan inte välja rangordning förrän du skriver in det korrekta lösenordet med nummerknapparna. D. Skriv in lösenordet E. Använd nummerknapparna för att skriva lösenordet och tryck på ENTER. Låsikonet stängs och indikirar att nivå och lösenord är inställt. F. Tryck på SETUP för att spara och gå ut ur menyn Inte alla DVD skivor innehåller en rangordning. DVD skivor som är rangordnade högre än den nivå du har valt gör avspelning omöjlig tills du skriver in korrekt lösenord. Om du glömmer ditt lösenord, skriv 0000 för att nollställa minnet. Håll lösenordet utom räckhåll för barn då detta alltid låser upp föräldrakontrollen.

26 MP3 FUNKTION ANVÄNDA MP3 FUNKTIONEN MP3 är en ljudkomprimerings funktion enlig Level 3 i den internationella standarden MPEG där signalen komprimeras från 12:1. En MP3 skiva kan spela in musik till avspelning av 600 minuter eller 170 låtar, med bättre ljud än CD skivor. Avspela en MP3 skivor Filmeny för MP3 avspelning Under avspelning av MP3 skivor kan 2 filmenyer väljas genom att trycka på PROG knappen: File list, Folder. 1. FILE LIST I listan kan filer väljas genom att trycka på upp och ned pilknapparna och härefter ENTER eller genom att använda nummerknapparna. Om numret du har skrivit in inte finns på skivan visas CURRENT TRACK NUMBER på skärmen. 2. Folder/Katalog Använd pilknapparna i menyn och tryck på ENTER för att välja underkatalog och musik.

27 JPEG-FILER JPEG är den mest effektiva komprimeringen och är den vanligaste bildtypen. Även om bilder kompimeras gånger har de fortfarande god kvalitet. De stöds av den mesta mjukvaran och passar för lagring av bilder, tar liten plats och är lätt att använda. Denna enhet kan läsa JPEG-formaterade bildcd-skivor. Tryck in önskad sifferknapp för att välja bildspel. 1. Lägg i skivan. Maskinen börjar söka efter information på skivan. 2. Tryck på sifferknapp för att välja bild. 3. Det är effektivt bara i nuvarande bildformat när man trycker på sifferknapp. Välj att visa via meny: 1. Lägg i skivan. Maskinen avsöker skivan efter information och huvudmenyn visas på skärmen. Tryck på sifferknapp från nr. 1 för att välja bild. Tryck på play-knappen. 2. Tryck på riktiningsknapparna för att välja bild och tryck sedan på play. 3. För att stoppa, tryck på riktningsknapparna för att välja andra bilder. 4. För att stoppa, välj den första radens filpost till höger. Tryck därefter på play för att återvända till den övre menyn. FELSÖKNING Denna användbara felsökningsguide är till för att att spara tid för Dig om du stöter på problem vid användandet av denna DVD-spelare. Om just Ditt problem inte finns med i listan eller om den föreslagna lösningen inte fungerar, var god återlämna varan till inköpsstället inom 12 månader. PROBLEM MÖJLIG LÖSNING Ingen ström. 1. Kontrollera att kontakten sitter i vägguttaget. Inget ljud. 1. Kontrollera kontakten mellan DVD-spelaren och TV-apparaten, förstärkaren, och/eller annan utrustning den är ansluten till. 2. Kontrollera att TV och förstärkare är rätt inställda. Ingen bild. 1. Kontrollera kontakten mellan DVD-spelaren och TV-apparaten, förstärkaren, och/eller annan utrustning den är ansluten till. 2. Kontrollera att TV-apparaten är påslagen. Skivan spelas inte. 1. Se till att skivan kan läsas ordentligt, med textsidan uppåt. 2. Se till att skivan är fri från smuts, damm, fingeravtryck och fläckar. 3. Se till att skivan ligger ordentligt i facket. 4. Kontrollera om någon spärrfunktion är på. 5. Kontrollera att skivan går att änvända inom detta område. Fjärrkontrollen fungerar inte. 1. Kontrollera batterierna, de kan behöva bytas ut. 2. Se till att inga föremål finns mellan fjärrkontrollen och sensorn på enhetens fronpanel. 3. Se till att fjärrkontrollen är riktad mot sensorn. Delad bild. 1. Kontrollera att skivan är ren och repfri. 2. Enheten styrs av en liten dator som kan behöva startas om. Stäng av strömmen, vänta några sekunder och starta sedan igen. Ingen färgbild. MP3-skivor spelas inte. 1. Kontrollera om S-ledningen är skadad. 1. Använd en annan mjukvaruversion för att bränna skivan, eftersom versionen Du använt kanske inte är kompatibel med spelaren. 2. Använd en nyare version av mjukvara såsom Audio Station 4, Easy CD Creator, To ast Titatnium etc. 3. Försäkra Dig om att MP3-filerna inte är i olika bit-grader som tillhandahålls av Real Networks.

28 TECHNICAL SPECIFICATIONS DVD Player TV System NTSC/PAL Compatible Discs DVD, CD, MP3, CD-R, CD-RW Resolution Ratio Greater Than 500 lines Video S/N Ratio 65Db Frequency Response fs (96KHz/24bit) 4Hz - 44KHz:+/-2dB Audio S/N Ratio 95dB Degree of Distortion <0.01% D/A Converter 192KHz/24bit Video Out 1Vp-p S-Video Out Y: 1Vp-p(75 ) C: 0.3Vp-p(75 ); Audio Out 2.0V/ V 5.1 Channel, Digital Audio Output Connections Optical, Coaxial SCART, CVBS S-Video, 2 Channel Output FM Tuner Tuning Range MHz S/N Ratio >46dB Monophonic >46dB Stereo >50dB (DIN) Selectance 50dB THD Monophonic 2% Stereo 3% Frequency Response 30Hz-10kHz +/- 1dB Stereo Resolution 35dB (1kHz) 30dB (100Hz-10kHz) AM Tuner Tuning Range KHz S/N Ratio 35dB THD 3% Amplifier Output Power: Main Speakers 10W+10W (6 ) Surround Speakers 10W+10W (6 ) Center Speaker 10W (6 ) Subwoofer 20W (8 ) Frequency Response: Main Speakers 200Hz-20kHz +/- 3dB Surround Speakers 200Hz-20kHz +/- 3dB Center Speaker 200Hz-20kHz +/- 3dB Subwoofer 20Hz-200Hz +/- 3dB S/N Ratio > 76dB Input Sensitivity 350mv, 47k Channel Resolution > 30dB (Normal) Remote Control Transmitter Infrared Ray Signal Range Approximately 15' Power Source 2 "AAA" Batteries General Power Supply Consumed Power AC 230V~50Hz 90W Because its products are subject to continuous improvement, We reserves the right to modify product design and/or specifications without notice and without incurring any obligations.
