2 Vilken inspiration! Helt fantastiskt! Alla dessa underbara kunder, med många uppfriskande idéer som de gärna delar med sig av. Det senaste året har vi fått ta del av fotografier från nöjda kunder som gärna och stolt visar upp sina nya uterum. På detta uppslag visar vi en del av dem. Klart inspirerande vågar vi påstå. Självklart för oss på Halle och förhoppningsvis även för er. Välkommen till Halle och våra återförsäljare! Hitta din närmaste återförsäljare på

3

4 4 Innehåll Uterumspaket Uterumsguiden 5 Packat och klart 6 HalleFritid 7 HalleMertid 8 HalleAlltid 9 Glaspartier HalleDesign 0 HallePrimo Produktbeskrivning Tillbehör Skjutbara partier 4 Fasta partier 5 Kombipartier 6 HalleThermo 7 Produktbeskrivning 9 Tillbehör 9 Inspiration 0 Stommar Limträstommar - Taklösningar HalleIsolux 4-7 HallePlattan 8-9 HalleEss 0 Takguiden Fri form: Provbygg i D På vår webbplats halle.se kan du planera och rita upp ditt nya uterum direkt i datorn med hjälp av vårt interaktiva planeringsverktyg. Vrid och vänd, öka och minska måtten, sätt in ett burspråk, ta bort burspråket, byt färg på taket. Ja, prova själv. Nu. Steg Steg Steg

5 5 Vi färgas av årstiderna, precis som du Visst är det härligt att ha möjligheten att förlänga utesäsongen. Hur länge du förlänger den är upp till dig själv. Med våra uterumssystem kan du faktiskt tillbringa tid i ditt nya uterum året runt, om du vill. Det är en hel del grejer du måste plocka ihop innan uterumsbygget kan sätta igång. För att underlätta för dig har vi färgkodat våra produkter efter hur anpassade de är till varandra. Då kan du enkelt kan se vilka delar du ska använda. Om det skulle passa dig bättre har vi dessutom färdiga paketlösningar. Våra uterumspaket innehåller det du behöver för att bygga ett uterum på en grund: väggpartier, glas, tak, stomme, hängrännor och infästningar. Allt ingår. Du måste bara först bestämma dig för vilken funktion ditt uterum ska ha, vilka behov det ska fylla, för hur många och när under året? Välj mellan fyra storlekar: small, medium, large och extra large. Du väljer dessutom hur tak och hörn ska se ut, om det ska vara pulpettak eller sadeltak och om det ska vara raka eller sneda hörn. Hur länge vill du använda ditt nya uterum? När du bestämt dig för hur stor del av året du vill kunna använda uterummet, kan du hålla koll på symbolerna nedan. Då vet du att du får delar som är anpassade för varandra och motsvarar dina behov. Sommarhalvåret partier HallePrimo Halle Design glas Standardglas Energiglas Härdat glas tak Isolux 0mm Isolux 6mm paketrum HalleFritid Vår, sommar & höst partier HalleDesign glas Energiglas Isolerglas D4-6 tak Isolux 6mm Isolux mm paketrum HalleMertid Året runt partier HalleThermo glas Isolerglas med argongas tak Isolux mm paketrum HalleAlltid

6 6 Packat och klart Om du väljer ett av våra färdiga uterumspaket får du det som behövs för ditt uterum. Alla val är redan gjorda, det enda du behöver tänka på är att välja grund. Då får du verkligen allt från golv till tak. Det enda du behöver tänka på är hur länge du vill kunna använda rummet och hur stort det ska vara. Valet är ditt. Halle Fritid Halle Fritid är kanske främst paketet för dig som lever upp som mest och bäst under sommarhalvåret. Ett alldeles lagom extrarum för både bostads- och fritidshuset. partityp: Halle Design. glas: Energiglas. tak: Halle Isolux 6 mm. Halle Mertid Halle Mertid passar dig som tycker att sommaren är kort och vill göra något åt det. För dig som vill njuta av en tidig vår och en riktigt skön höst. partityp: Halle Design. glas: Isolerglas D4-6. tak: Halle Isolux 6 mm. Halle Alltid Halle Alltid väljer du som hellre skyller på dåliga kläder än anklagar vädret. Hela året är härligt, både inne och ute, nästan jämt. partityp: Halle Thermo (skjut och fasta partier). glas: Isolerglas med argongas. tak: Halle Isolux mm.

7 7 nyhet grunder som tillval HalleFritid Produktbeskrivning. Paketet Halle Fritid innehåller en komplett sats för att bygga ett uterum på en grund. Innehåller limträstomme, dörrpartier (Halle Design med energiglas) mellanpelare och ett tak av kanalplast (Halle Isolux 6 mm HC). Komplett med infästningar och hängrännor, det vill säga allt som behövs för att göra en färdig yttersida. Stomytorna finns i fyra storlekar, S (small), x, m, M (medium) 4, x,7 m, L (large) 6,6 x, m och XL (extra large) 8, x,7 m. S och M kan sedan ha två former, raka hörn alternativt sneda hörn. (, = bredden x, = djupet av uterummet). S och M kan fås med två takalternativ: pulpettak eller sadeltak. För L och XL finns bara pulpettak. Väggar Storlek Taktyp Hörntyp Halle Fritid S Pulpet Raka Pulpet Sneda Sadel Raka Sadel Sneda M Pulpet Raka Pulpet Sneda Sadel Raka Sadel Sneda L Pulpet Raka XL Pulpet Raka Pulpettak Raka hörn Sadeltak Sneda hörn

8 8 nyhet grunder som tillval HalleMertid Produktbeskrivning. Paketet Halle Mertid innehåller en komplett sats för att bygga ett uterum på en grund. Innehåller limträstomme, dörrpartier Halle Design med isolerglas mellanpelare och ett tak av kanalplast (Halle Isolux 6 mm HC). Komplett med infästningar och hängrännor, det vill säga allt som behövs för att göra en färdig yttersida. Stomytorna finns i fyra storlekar, S (small), x, m, M (medium) 4, x,7 m, L (large) 6,6 x, m och XL (extra large) 8, x,7 m. S och M kan sedan ha två former, raka hörn alternativt sneda hörn. (, = bredden x, = djupet av uterummet). S och M kan fås med två takalternativ: pulpettak eller sadeltak. För L och XL finns bara pulpettak. Väggar Storlek Taktyp Hörntyp Halle Mertid S Pulpet Raka Pulpet Sneda Sadel Raka Sadel Sneda M Pulpet Raka Pulpet Sneda Sadel Raka Sadel Sneda L Pulpet Raka XL Pulpet Raka Pulpettak Raka hörn Sadeltak Sneda hörn

9 9 nyhet grunder som tillval HalleAlltid Produktbeskrivning. Paketet Halle Alltid innehåller en komplett sats för att bygga ett uterum på en grund: limträstomme, köldbryggebrutna dörrpartier (Halle Thermo skjut- och fast system) mellanpelare och ett tak av kanalplast (Halle Isolux mm Q ). Komplett med infästningar och hängrännor, det vill säga allt som behövs för att göra en färdig yttersida. Stomytorna finns i fyra storlekar, S (small), x, m, M (medium) 4, x,7 m, L (large) 6,6 x, m och XL (extra large) 8, x,7 m. S och M kan sedan ha två former, raka hörn alternativt sneda hörn. (, = bredden x, = djupet av uterummet). S och M kan fås med två takalternativ: pulpettak eller sadeltak. För L och XL finns bara pulpettak. Väggar Storlek Taktyp Hörntyp Halle Alltid S Pulpet Raka Pulpet Sneda Sadel Raka Sadel Sneda M Pulpet Raka Pulpet Sneda Sadel Raka Sadel Sneda L Pulpet Raka XL Pulpet Raka Pulpettak Raka hörn Sadeltak Sneda hörn

10 0 HalleDesign HalleDesign heter vårt förstklassiga uterumssystem. Handtaget på HalleDesign är en integrerad del av dörrprofilen, eftersom dörrprofilen och handtaget är en och samma del är slitstyrkan desto större än om du skulle välja att montera ett separat handtag. HalleDesign är försedd med en matchande välvd dropprofil för ett snyggt slutresultat. du kan få halledesign med följande glasalternativ med horisontell spröjs: standardglas, energiglas och härdat glas. utan horisontell spröjs: isolerglas.

11 HallePrimo HallePrimo är en av våra verkliga klassiker, som stått sig tack vare sina rena och tidlösa former. Vårt system med klassiska kantiga profiler som passar till de flesta uterumslösningarna. HallePrimo partier tillverkas alltid med en horisontell spröjs. du kan få halleprimo med följande glasalternativ standardglas, energiglas och härdat glas.

12 HalleDesign & HallePrimo Smarta och snygga detaljer Detaljerna är viktiga. Hur små eller stora de än kan vara. Inte bara av estetiska skäl utan även av rent praktiska. Fast du behöver aldrig göra avkall på varken det ena eller det andra. Alla våra tillval och tillbehör är både estetiska och praktiska. Mycket smartare än så kan det väl knappast bli eller hur? Låsknopp. Fjäderbelastad sprint för enkel låsning. Används endast för åtkomst infrån uterummet. Ingår i samtliga väggsystem. Handtag. Till samtliga väggsystem ingår två handtag utan låsfunktion. Dropplist. Obs! Ingår endast i Halle Design*. Justerbart hjul. Ingår i alla Halles partier. Vädringslucka (tillval). Vår vädringslucka passar alla fasta partier för hörn- och linjelösningar. Snäpphandtag (tillval). Vårt mest populära handtag. Vanligtvis i kombination med ett hakregellås. Placeras alltid på partiets insida. Obs! Vid Halle Design kan snäpphandtag endast placeras på inre luckan. På yttre luckan sätts hakregellås alt låsknopp. Skuggtak (tillval). För ett mjukare ljus finns skuggtak i polyesterväv i längder upp till 4,5 meter. Hakregellås (tillval). Låsbart från två håll. Standardplacering är alltid på innersta luckan i ett parti. Kan monteras på båda sidorna. Obs! Hakregellåset går inte att efterbeställa då vi gör utfräsningar på profilen under produktionen. * Kan beställas separat till HallePrimo Produktbeskrivning Färger. Halle Design och Halle Primo levereras som standard i färgerna vitlack och naturanodiserad aluminium. Standardglas. Våra luckor levereras som standard med 4 mm floatglas. Härdat glas. Om glaset överstiger meter i bredd måste du välja härdat glas. Inte bara för din egen säkerhet utan även för andras. Energiglas. Som tillval kan du få energiglas med bättre förmåga att hålla kvar värmen. Resultatet blir att insidan av glaset blir varmare och fördröjer risken för kondens avsevärt. Tillval; härdat energiglas. Isolereffekt. Vid standard och härdat glas har du ett U-värde på ca 5,7. Energiglas har ett bättre U-värde (,4) om det är rent och torrt. Isolerrutan D4-6 i Halle Design har U-värdet,5, dvs mer än dubbelt så bra vilket gör att uterummet kan användas större delen av året. Golv- och takskenor för skjutbara partier -spårs -spårs -spårs 4-spårs Isolerglas. Du kan välja isolerglas med inre ruta av superenergiglas för lågt U-värde (,5). Isolerrutor tillverkas utan spröjs. Obs! Endast vid Design. Tillval. Härdat inre och yttre glas. För mer ingående teknisk information/montagebilder besök vår webbplats

13 HalleDesign & HallePrimo standard design & primo standard design & primo standard design & primo standard design Låsknopp Handtag Justerbart hjul Dropplist tillval tillval tillval tillval Vädringslucka Snäpphandtag Skuggtak Hakregellås Partityper Skjutbara partier. Kan kombineras för att få två, tre eller fyra enheter i ett parti. Finns även som enhet att skjutas bakom vägg. Fasta partier; linje. Kan kombineras för att få en, två, tre eller fyra luckor i ett parti. Fasta partier; hörn. Specialparti för att kunna skjutas direkt in i ett snett hörn och/eller i ett burspråk till uterummet. Formatskurna partier. Lutande partier förhöjer intrycket i pulpettaksgavlar och sadeltaksfronter. Finns i partier om en-, två- och tre-delade, med en eller två stående spröjs. Kombipartier; skjutbar och fast. En-, två- och trespårs skjutbara partier kan kombineras med fasta linjepartier, en eller flera luckor, utan krav på mellanstolpe.

14 4 HalleDesign & HallePrimo Skjutbara partier Öppningsmått för skjutpartier är alltid bredden av helt utdragna luckor. Öppningsmåtten i tabellen är stumma innermått. Vid bredare mått kan man ta två partier i samma bredd, ett rättvänt och ett spegelvänt, med en sidoprofil i mötet. Tänk då på att öppningens bredd blir summan av partiernas mått minus 0 mm. Standardmått. Våra standardenheter för dörr och fönster finns i fyra bredder. Partiernas höjd är 990 mm för dörr och 90 mm för fönster. Höjden baseras utifrån partiets underkant till överkant. Olika bredder på luckor kombineras till partiernas mått. Måtten hittar du i tabellerna. Specialmått. Vi tillverkar partier efter dina önskemål, steglöst i såväl höjd som bredd. Vid specialmått är glasbredden lika på samliga luckor. DÖRR FÖNSTER DÖRR FÖNSTER ÖPPNINGSMÅTT MELLAN INSIDOR PELARE UTE INNE UTE INNE ANTAL ENHETER AV RESPEKTIVE BREDD Så kopplar du samman partierna Illustrationerna bredvid visar hur du kopplar samman de olika glaspartierna på ett korrekt sätt DÖRR FÖNSTER DÖRR FÖNSTER ÖPPNINGSMÅTT MELLAN INSIDOR PELARE UTE INNE ANTAL ENHETER AV RESPEKTIVE BREDD UTE halle primo halle design INNE Samtliga luckor är skjutbara. Rättvända partier i skisser ovan.

15 HalleDesign & HallePrimo 5 Fasta partier Öppningsmåtten i tabellen är stumma innermått. Utifrån är partiet ca 0 mm bredare, eftersom avslutande luckors sidor har en vinge som går på utsidan av stolpen. Luckorna monteras på -spårsprofil mot golvet och i taket skjuts luckorna upp i takprofilens yttre räls. Den fasta enhetens vinge kommer på utsidan av pelaren varvid spårprofilen kommer ca 0 mm bakom pelarens utsida. Standardmått. Våra standardenheter för dörr och fönster finns i fyra bredder. Höjden är 990 mm för dörr och 90 mm för fönster. Höjden baseras utifrån partiets underkant till överkant. Luckornas mått kombineras till partiernas mått. Måtten hittar du i tabellerna. Specialmått. Vi tillverkar partier efter dina önskemål, steglöst i såväl höjd som bredd. Vid specialmått är glasbredden lika på samliga luckor. Tillval. Vädringsluckan passar till alla fasta partier för hörn- och linjelösningar. DÖRR FÖNSTER DÖRR FÖNSTER L B 90 B OBS! Fast parti linje. ÖPPNINGSMÅTT MELLAN INSIDOR PELARE Fasta hörnpartier UTE INNE UTE INNE Montering fast hörnlucka Lucka skjuts in mot fyrkantspelare. ANTAL ENHETER AV RESPEKTIVE BREDD mått mellan pelares Mått hörnparti (A) B-mått yttre hörn (L) A = Mått fast hörnlucka. L = Mått mellan pelares yttre hörn. B-mått gäller vid pelardimension 5 x 5 mm Vid L-måtten kommer hörnluckan ca 0 mm innanför ytterhörnen. DÖRR FÖNSTER DÖRR FÖNSTER ÖPPNINGSMÅTT MELLAN INSIDOR PELARE UTE INNE ANTAL ENHETER AV RESPEKTIVE BREDD UTE 4 INNE

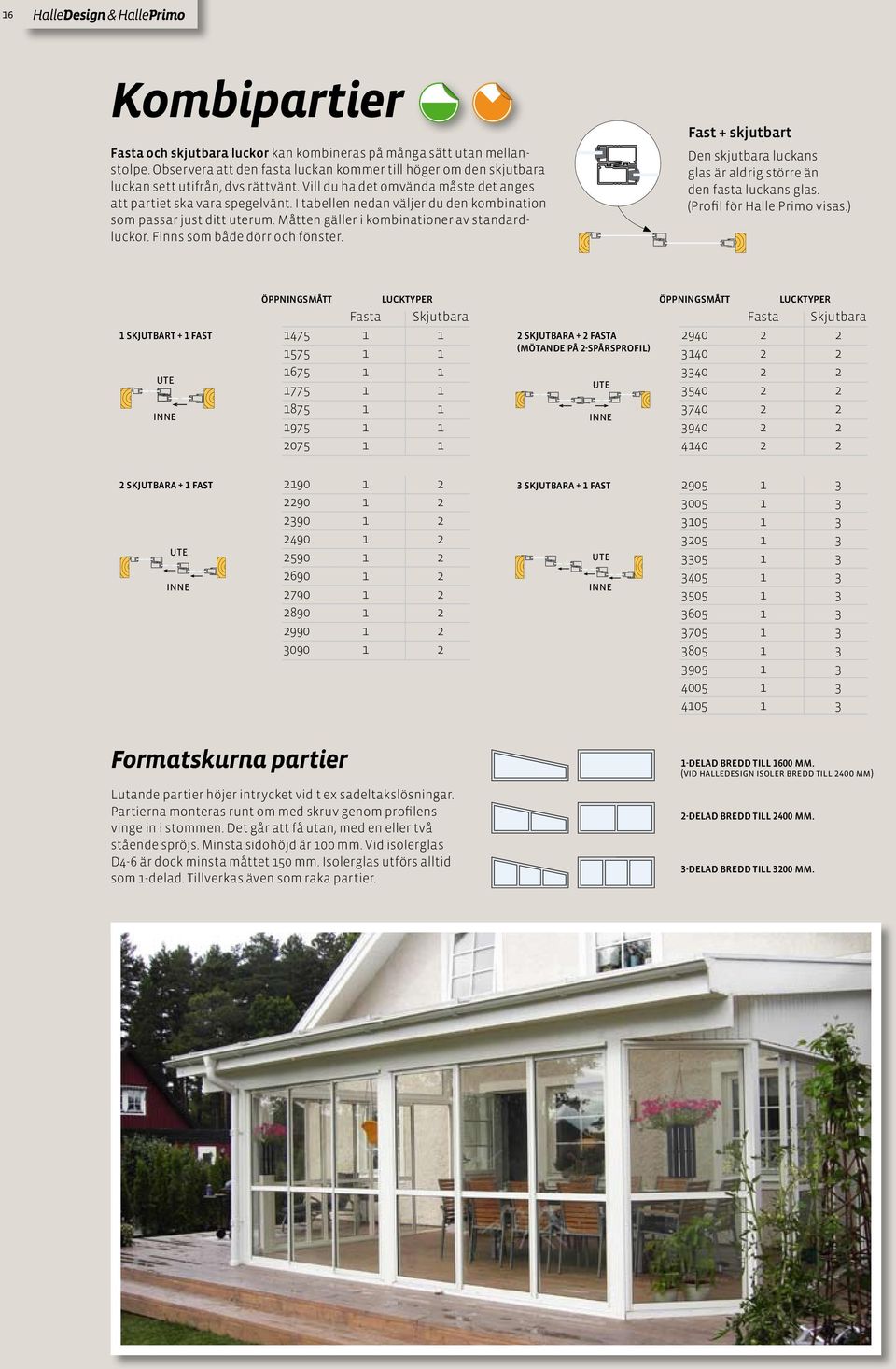

16 6 HalleDesign & HallePrimo Kombipartier Fasta och skjutbara luckor kan kombineras på många sätt utan mellanstolpe. Observera att den fasta luckan kommer till höger om den skjutbara luckan sett utifrån, dvs rättvänt. Vill du ha det omvända måste det anges att partiet ska vara spegelvänt. I tabellen nedan väljer du den kombination som passar just ditt uterum. Måtten gäller i kombinationer av standardluckor. Finns som både dörr och fönster. Fast + skjutbart Den skjutbara luckans glas är aldrig större än den fasta luckans glas. (Profil för Halle Primo visas.) skjutbart + fast UTE INNE Öppningsmått lucktyper Fasta Skjutbara skjutbara + fasta (mötande på -spårsprofil) UTE INNE Öppningsmått lucktyper Fasta Skjutbara skjutbara + fast 90 skjutbara + fast UTE 590 UTE INNE 790 INNE Formatskurna partier Lutande partier höjer intrycket vid t ex sadeltakslösningar. Partierna monteras runt om med skruv genom profilens vinge in i stommen. Det går att få utan, med en eller två stående spröjs. Minsta sidohöjd är 00 mm. Vid isolerglas D4-6 är dock minsta måttet 50 mm. Isolerglas utförs alltid som -delad. Tillverkas även som raka partier. -delad bredd till 600 mm. (vid halledesign isoler bredd till 400 mm) -delad bredd till 400 mm. -delad bredd till 00 mm.

17 7 HalleThermo Halle Thermo väljer du som hellre skyller på dåliga kläder än anklagar vädret. Hela året är härligt, både inne och ute, nästan jämt. Ska du satsa på ett riktigt köldbryggebrutet system måste karmen runt hela partiet göras i ett stycke. Här finns inte utrymme för några kompromisser. Halle Thermo håller måttet. 6

18 8 HalleThermo HalleThermo HalleThermo är vårt namn för system som är köldbryggebrutna. De inre och yttre aluminiumprofilerna är här åtskilda med plastdistanser som isolerar. Vi erbjuder två system i HalleThermo utförande: Skjutbart system för ett välisolerat uterum, Fast system för välisolerande uterum eller för en husfasad. Tätning: Borstlist runt om varje enhet för maximal tätning. Glas: Argongasfyllt laminerat säkerhetsglas av kvalitet Superenergi som standard för bästa isolervärde. Lås: Hakregellås med infälld snäppfunktion på insidan av en av skjutdörrarna. Lås: En av skjutdörrarna har cylinderlås på utsidan och snäppfunktion på insidan som standard. Hjul: Kullagrade rostfria tandem-hjul inkapslade i justerbart hjulhus. Skenor: Rostfri stålräls inlagd i golvskenan för ökad slitstyrka och livslängd. Färger: Vit NCS 050-Y som standard. Övriga färger ur NCS- och RALskalan som tillval.

19 HalleThermo 9 Produktbeskrivning Köldbryggebrutna aluminiumprofiler, runtomliggande karm i ett stycke. -glas Isolerglas med argongas. Hjul. Kullagrade, rostfria tandemhjul inkapslade i justerbart hjulhus. Skenor. Rostfri stålräls inlagd i golvskenan för ökad slitstyrka och livslängd. Tätning. Borstlister runt om varje enhet för ett behagligt inomhusklimat. Mått. Halle Thermo har inga standardmått, utan tillverkas efter dina specifikationer. Lås. I samtliga skjutbara system ingår hakregellås med infälld snäppfunktion på insidan av skjutdörren och ett cylinderlås på utsidan. Glas. HalleThermo levereras med med ett laminerat säkerhetsglas av kvalitet superenergi. Luftspalten mellan rutorna är argongasfylld för bästa isolering (U-Värde,). TILLVAL Färger. Våra profiler är vitlackade som standard (NCS 050-Y). Du har även möjligheten att välja mellan hundratals kulörer ur RAL- eller NCS-skalan. Vädring. Alla fasta alternativ kan beställas med en bottenhängd vädringslucka. Spröjs. Mittspröjs eller inre spröjs. -spårs profil för skjutbart system. Köldbryggebrytning markerat i rött. Utsida, fri för dränering. 47 mm (Karmprofilens bredd för -spår är 4 mm.) Funktion för fasta system. Levereras i hela ramar som först monteras på plats, sedan lyfts isolerrutor in och kläms fast med hjälp av glasningslister av aluminium. Köldbryggebrytning markerat i rött. 67 mm 65 mm Skjutbara system 7 mm Fasta system I vårt sortiment finns ett antal olika öppningsalternativ. Vid beställning anges hur dörrarna ska placeras. Vi har också ett alternativ med fasta luckor -, -, - och 4-delade. Även formatskurna partier tillverkas. -delat på spår. -delat på spår. -delat rakt. -delat formatskuret. max höjd bredd max höjd bredd max höjd bredd delat på spår. max höjd bredd delat rakt. max höjd bredd delat rakt. max höjd bredd delat på spår. max höjd bredd delat rakt. max höjd bredd delat formatskuret. För mer ingående teknisk information/montagebilder besök vår webbplats

20 0 HalleThermo

21 HalleThermo

22 HalleStomme Limträ ger starka stommar Om vi säger att stommen är uterummets skelett kanske du förstår vad som kan hända om stommen inte gör sitt jobb. Limträ, som våra stommar är gjorda av, är som klippta och skurna för uterum. Limträ är tillverkat av gran som i lamellform limmats ihop till stora block. Tack vare det får man ett material som är rakt och inte vrider sig som vanligt virke. Ditt uterum står stadigt när Gudrun, Per och alla de andra höststormarna river runt knuten. Färdiga stompaket. Våra kompletta satser med balkar och pelare passar till de vanligaste kombinationerna med Halle Isolux-skivor och partier med HalleDesign, HallePrimo och HalleThermo. Satserna innehåller det du behöver. Du kan beställa stomsatser i tre olika varianter: Halles uterumspaket (Alltid, Mertid och Fritid, se sid 6-9) Färdigkapade limträsatser (byggsats) Det verkliga alternativet för dig som vill ge ditt uterum en personlig prägel. Du bestämmer själv hur rummet ska se ut. Valen är dina! Provbygg på halle.se. Okapade limträsatser Fri form: Några exempel på stommar ser du här bredvid.

23 HalleStomme Limträsatser pulpettak Gavelbalk Väggbalk Sidobalk Takbalk Frontbalk Stomsats (A) Väggpelare Pelare Takfotsregel Front väggsats (B) Burspråkssats (K) För att göra det enkelt har vi samlat de nödvändigaste delarna i tre olika satser; Stomsats, Front väggsats och Burspråkssats. Färgmarkeringar på skissen visar vad som ingår. Limträsatser sadeltak Sidobalk Nockbalk Takbalk Gavelbalk Stomsats (C) Sidobalksats (D) Framsidesbalksats (E) Väggpelare Takfotsregel Pelare Framsidesbalk Färgmarkeringarna på skissen visar vad som ingår i Stomsats, Sidobalksats, Framsidesbalksats, Nockbalk och Mittpelare. Mittpelare Nockbalk (F) Mittpelare (G) OBS! Bilderna visar okapade satser och endast principutföranden. Tillval Kapning av limträ. Låter du oss kapa ditt limträ till stommen kommer din arbetstid att minska kraftigt. Vi går igenom alla detaljer som ska formges före leveransen. Stomskruv. Som ett alternativ till byggbeslag kan du välja att använda stomskruvar med dubbla gängor. Dessa skruvar drar automatiskt ihop två balkar mot varandra. Köper du färdigkapade limträsatser ingår stomskruven. Tväråsar av aluminium. I vårt sortiment har vi även vitlackerade aluminiumprofiler som fungerar både som ås och som mall för rätt takstols c/c. Ange din kombination av skivbredd och takstolsdimension. Vid kompletta uterumspaket ingår tväråsar (vid färdigkapad och okapad limträsats beställs detta som tillval). Nedböjning. När man har skjutpartier under framkantsbalken är det viktigt att nedböjningarna inte blir för stora eftersom skjutenheterna då kan kärva. Vid långa framkantsbalkar bör du helst sätta pelare på förslagsvis mitten, just för att minska nedböjningar. Varför limträ? Limträ består av noga utvalda trästavar som limmas ihop. Samverkan mellan stavarna gör att man kan utnyttja slutprodukten hårdare. Limträets styrka används med fördel vid stora spännvidder för att minska nedböjning. Exakt dimensionering på stomme. Genom din byggmaterialåterförsäljare kan Halle eller leverantören av limträ kontaktas så stommen får en riktig dimen sionering. För mer ingående teknisk information/montagebilder besök vår webbplats

24 4 HalleIsolux HalleIsolux Vill du förlänga sommaren maximalt i båda riktningar är Halle Isolux det snyggaste och bästa takalternativet för ditt uterum. Halle Isolux är ett säkert takval. Det du måste fundera på är vilken färg du ska välja. Halle Isolux finns i färgerna Opal, Rök och Klar. Färger. Halle Isolux Opal och Rök skyddar inte bara mot kyla på för- och eftersäsong. Delar av solljuset filtreras bort vilket minskar värmen i uterummet under gassiga sommardagar. Har du däremot ett tak som ligger mörkt mot norrsidan eller vill ha in största möjliga ljusmängd är Halle Isolux Klar ett bättre alternativ. Tjocklekar. Du kan välja mellan tre tjocklekar; 0 mm 4-skikt, 6 mm HC med bra isoleringsvärde som standard och mm Q som valet för maximalt krav på isoleringseffekt i taket. Halle Isolux: Mer än bara tak Just det, Halle Isolux kan faktiskt användas till annat än tak. Väggar till exempel. I ett omklädningsrum där man av uppenbara skäl inte vill ha glaspartier kan man ändå få in dagsljus. Smart och effektfullt.

25 HalleIsolux 5 HalleIsolux 900 mm c/c Tvärregler Profilform 0 B = 050 mm 0 mm 4-skikt. Ett prisvärt alternativ med tvärreglar c/c 900 mm och lägre isoleringseffekt. 0 mm finns i opalt och klart utförande. Bredden är alltid 050 mm. Skivans bredd: 050 mm c/c takstolar: 070 mm För bredder 050 0ch 50 gäller 00 mm resp. 000 mm c/c Tvärregler Profilform 6 HC B = 050 mm & 50 mm 6 mm HC 050 och 50. För maximal luftighet genom den ökade fria spännvidden mellan reglar och takstolar. Med lågt U-värde (,95) som minskar risk för kondens. Denna produkt finns i två olika bredder, 050 och 50 mm. Välj mellan klar, opal och rökfärgad. Samma tvärsnittsmönster gör att olika skivbredder kan kombineras utan problem. Skivans bredd: 050 mm resp. 50 mm c/c takstolar: 070 mm resp. 70 mm 00 mm c/c Tvärregler Profilform Q B = 50 mm Isolux mm Q 50. Det exklusiva alternativet som alltid rekommenderas vid isolerade väggalternativ då uterummet ska användas mer eller mindre året runt. Välj mellan klara och opala skivor. Skivans bredd: 50 mm c/c takstolar: 70 mm

26 6 HalleIsolux HalleIsolux Vi levererar dina profiler i anodiserad aluminium. 0 års garanti! 4 Så här bygger du med Halle Isolux Kompletta tak I våra kompletta taksatser ingår alla skivor, aluminium profiler och tillbehör som behövs för ett rektangulärt tak med bärande takstolar och tväråsar mot en vägg. Om du vill komplettera med sneda hörn eller fri bakkant krävs ytterligare ändprofiler. Mått på skivor och stomme Skivorna finns i ett flertal varianter; 0 mm bredd 050 mm, 6 mm HC i bredder 050 mm och 50 mm samt mm Q i bredd 50 mm. En unik uppbyggnad ger mycket stor styrka och hög styvhet. Trots det krävs att du använder tvärreglar för att skivorna ska klara de belastningar som byggreglerna ställer. Se under respektive tjocklek vilka krav som gäller för de olika produkterna. Bygger du ditt uterum i norra Sverige, där vintern innebär mycket snö och is, bör du minska regelavståndet. För att minska risken för temperaturrörelser bör reglarnas ovansida målas vita. Taklutning Taklutningen bör vara minst :0, vilket ger ett fall på minst 0 cm per meters längd. När du arbetar på taket Gå aldrig direkt på skivorna. Använd lastfördelande skivor eller stege. Skyddsyta Skivorna har en speciell skyddsyta på översidan. Det är därför viktigt att vända rätt sida utåt (sidan med text på skyddsfilmen vänds utåt).. Gavelanslutning. Tvärås av aluminium*. Vägganslutning* 4. Skarvlist * tillval Ändlock. Med hjälp av ändlock på skarvlisternas nederkant får du ett mycket snabbt och enkelt montage. Tack vare ändlock hindras även ändprofilen mot att skjutas ut av snö och is. Skarvlist. Undre skarvlist skruvas fast på takstolen. En skruv per ände räcker för fixering. Tätprofil av gummi monteras i spår på skarvlisten. Fäst taket med skruv ned i takstolen. Låt taket gå ca 50 mm utanför takstolarnas ändar för avrinning till hängränna Ändlock 6. Tätning av skivändar Tätning av skivändar. Övre änden på skivorna tätas med aluminiumtejp. Nedre änden förses med ventilerande filtertejp och ändprofil av aluminium som trycks fast över tejpen. Täta med silikon i ändprofilens anslutning mot skivans överdel. Gavelavslutning. Med vår speciella gavelprofil på avslutningens yttersida får du en snygg finish. Gavelprofiler finns för alla skivalternativ.

27 HalleIsolux 7 HalleIsolux TEKNISKA SPECIFIKATIONER ISOLUX, 0 MM 4-SKIKT SKIVBREDD MM FÄRG... KLAR och OPAL U-VÄRDE...,5 W/M K ISOLUX, 6 MM / HC050 SKIVBREDD MM FÄRG... KLAR, OPAL OCH RÖK U-VÄRDE...,95 W/M K ISOLUX, 6 MM / HC50 SKIVBREDD MM FÄRG... KLAR, OPAL OCH RÖK U-VÄRDE...,95 W/M K PRODUKTSPECIFIKATIONER ISOLUX, MM / Q50 SKIVBREDD MM FÄRG... KLAR OCH OPAL U-VÄRDE..., W/M K U-värden. Isolerskivorna har utmärkta u-värden. Det bildas därför mindre eller ingen kondens på takets undersida. Bearbetning. Skivorna kan enkelt kapas till rätt bredd eller längd, utan att spricka. Använd fintandad såg. Färger. Klara skivor ger maximalt ljusinsläpp, används speciellt när man vill ha in ljus i inre fönster. Opal- eller rökfärgade skivor för ett dämpat och behagligt ljus i uterummet. Följande Isoluxskivor lagerhålls men ingår ej i kompletta tak. ISOLUX, 6 MM, KLAR, -SKIKT SKIVBREDD MM U-värde...,6 W/M K ISOLUX, 0 MM, KLAR, 4-SKIKT SKIVBREDD MM U-VÄRDE...,5 W/M K ISOLUX, 6 MM, KLAR, -SKIKT SKIVBREDD MM U-VÄRDE..., W/M K Produktbeskrivning. Isolerskiva av polykarbonat. Skivans exponerade sida är försedd med ett UV-beständigt skydd. Längdutvidgning. 0,07 mm/m och grad. Brandegenskaper. Halle Isolux uppfyller Boverkets brandkrav för uterumstak. Tålighet. Takskivan är extremt slagtålig och klarar kraftiga temperaturväxlingar från 40 C till 0 C. Ljustransmission. Opal skiva 5 50 %. Rökfärgad skiva 5 50 %. Klar skiva %. Längd. Halle Isolux levereras i standardlängder om upp till 6 meter. TILLVAL Bärande upplagsprofil. För normalfallet gäller att en skarvlist läggs på en bärande takstols överyta. Ibland har man dock åsar som ligger uppe på takstolarna. För dessa fall finns en bärande upplagsprofil som bär mellan åsarna. Upp till 900 mm mellan åsarna är acceptabelt. Tväråsar av aluminium. Vi har även ett sortiment av vitlackerade aluminiumprofiler. Fungerar både som ås och som mall för rätt takstols c/c. Ange din kombination av skivbredd och takstolsdimension. Kompressibel tätning. Kompressibel tätning är en skummad celltätning som sväller upp och tätar spalter, självhäftande på ena sidan och behandlad för fuktavvisning. Vägganslutning/Nock. Upptill ska skivor och skarvlister sluta ca 0 mm från vägg för att ge rörelseutrymme för temperaturväxlingar. För att få tätt mellan tak och vägg, alternativt i nock, krävs ett beslag. Beställs separat. I utsatta lägen kan man täta mellan beslagsdelarna med silikon eller alubutylband. Täta med alubutylband mellan beslag och tak. Beslag för vägganslutning levereras i 500 mm längd medan nocken är 000 mm. Hål, listning och kapning. En del moment vid monteringen kan upplevas som rätt tråkiga, särskilt när vädret inte är det allra bästa. Låt oss ta hand om hålning och listning så går ditt montage mycket snabbare. Regnavvattning (0 mm). Komplett sats med hängrännor, stuprör, rörsvep, utkast mm för att avvattna Halle Isoluxtak. Utförs i vitlackerad stålplåt. Modell för att fästas i takfotsregel. För mer ingående teknisk information/montagebilder besök vår webbplats

28 8 HallePlattan HallePlattan En av våra nyckelprodukter för gör-det-självbyggare och proffs. Halleplattan är ett av marknadens mest prisvärda takmaterial för dig som vill bygga enkelt utan att tumma på kvaliteten. Halleplattan är marknadens enda glasfiberarmerade polyesterplatta som är tillverkad i Sverge för ett tufft allvädersklimat. Halleplattan skyddas av en ytfolie med extremt stor UV-skyddsfaktor som gör taket långlivat och lätt att hålla rent. De goda mekaniska egenskaperna och ljusgenomsläppningsförmågan gör att materialet i Halleplattan håller sig snyggt år efter år. Halleplattan är därför ett solklart val för dig som skall bygga uterum, carport eller redskapsbod. Samtidigt får du ett lätthanterligt material som gör vägen kortare mellan idé och färdigt bygge.

29 HallePlattan 9 Så här bygger du med Halleplattan Profilform Skissens ovansida vänds alltid utåt. Tjocklek: mm. 0 års garanti! Max 900 mm Täckbredd 00 mm Totalbredd 40 mm 40 Kapning och borrning Plattorna kapas enkelt i såväl längd som bredd. Använd fintandad såg eller vinkelslip. Se till att plattornas längd är lika med takets längd. Eftersom Halleplattans längdutvidgning är så liten behövs ingen förborrning. Dra fast plattorna direkt med träskruv. Regelavstånd Regelavståndet (läktavstånd) bör ej överstiga 900 mm. Montering Plattan monteras med träskruv som inte kräver någon förborrning. I ytterplattor och skivändar monteras skruv i varannan vågdal. Övriga plattor kan skruvas i var tredje vågdal, om taket inte är placerat i ett utsatt läge. Börja lägga plattorna med denna sida mot ena gaveln, så att nästa platta kan läggas med skarven ovanpå före gående platta. Plattorna skall infästas på båda sidor om skarven. Skruva först i skruvarna närmast skarven i första plattan. Lägg därefter ut nästa platta och skruva fast den intill skarven. Räkna med 8-0 träskruv per m. Patenterad skarv PRODUKTSPECIFIKATIONER Produktbeskrivning. Svensktillverkad och typgodkänd glasfiberarmerad polyesterplatta. Finns i färgerna opal och transparent. Opal Transparent Bredd. Halleplattan har en totalbredd på 40 mm (00 mm täckande bredd, skarven tar 40 mm). Längd. Levereras i längder från två meter i jämna halv metrar upp till sex meter. Kontakta kundtjänst om du önskar längder över sex meter. Längdutvidgning. 0,05 mm per meter och grad ger minimal temperaturrörelse. Tålighet. Halleplattan tillverkas av glasfibermatta med 450 g armering per m vilket gör materialet mycket hållbart och förhindrar sprickbildning vid minusgrader. Klarar temperaturer över 70 C. UV-film. Ytan är belagd med en skyddande UV-film speciellt utvecklad för att förhindra att plattan gulnar och bryts ned. Typgodkänd. Typgodkännande 445/86 som uppfyller brandkraven för taktäckning enligt Boverkets Byggregler BFS 99:57 + Regelsamling 006. Typgodkänd, övervakas kontinuerligt av SP, Sveriges Tekniska Forskningsinstitut. Ljustransmission. Opal 60%, transparent 85%. Halleplattan har en unik, patenterad skarv som gör monteringen mycket enkel. Skarven blir helt läckagefri och utan fula smutsansamlingar.

30 0 HalleEss 0 års garanti! HalleEss Vår populära takplatta Halle Ess kan du använda till mycket. En skyddad uteplats till exempel. Halle Ess är en lätt blåtonad skiva av PVC med ett milt ljusgenomsläpp. Den blå tonen gör att ljuset blir behagligt milt även under mycket starkt ljusinfall. Halle Ess skyddas av ett dubbelsidigt UV-härdigt ytskikt. Med rätt skötsel håller sig taket fräscht i många år. Halle Ess uppfyller självklart Boverkets brandkrav. Så här bygger du med Halle Ess Profilform Tjocklek:, mm. Kapning och borrning Kapa Halle Ess vid behov med en vanlig fintandad såg som hålls i låg vinkel mot skivan. För att skivan ska kunna röra sig vid temperaturförändringar förborras skivorna med 0 mm:s trä-/metallborr. Hantering Bearbetning av skivorna bör inte ske om temperaturen är under 5 C. Regelavstånd Du bör använda max 800 mm mellan reglarna. Måla reglarnas ovansida vita för att minska temperaturen mot skivorna. Montering Använd Halles träskruv med 9 mm:s bricka. Skruva i vågbotten av skivan. Använd skruvhylsa i borrmaskin för snabbaste montering av skruvarna. Det går åt ca tio infästningar per kvadratmeter. Det innebär en infästning per varannan till var tredje våg. Lagring Skivorna bör ej lämnas liggande i bunt i direkt solsken. Värmen ackumuleras i bunten och skivorna riskerar att deformeras av temperaturökningen. Överlappning i sidled Enkel överlappning rekommenderas under normala förhållanden. Vid stora krav på täthet kan Halle Ess monteras med dubbel överlappning. Vid enkel överlappning minskas risken för smutsränder i överlappet. PRODUKTSPECIFIKATIONER Enkel: täckbredd 050 mm. Dubbel: täckbredd 980 mm. Produktbeskrivning. PVC-takskiva i lätt blåtonad opal belagd med dubbelsidig UV-härdigt ytskikt. Bredd. Halle Ess har en totalbredd på 09 mm. Täckande breddmått är 980 mm vid dubbel överlapp samt 050 mm vid enkel överlapp. Längd. Levereras i längder från meter i jämna halvmetrar upp till 5 meter. Längdutvidgning. 0,07 mm per meter och grad. Tålighet. Klarar temperaturer upp till 65 C. PVC bör dock ej bearbetas vid temperaturer under 5 C. UV-skikt. Båda sidor är belagda med skyddande UVskikt speciellt utvecklad för att förhindra att plattan gulnar och bryts ned. Brandegenskaper. Halle Ess tillverkas i PVC vilket är ett svårantändligt material som uppfyller Boverkets brandkrav för tak till uterum. Ljustransmission. Lätt blåtonad opal ca 55 %.

31 Takguiden Takguiden: Bra, bättre och bäst Bäst! Bäst! Bäst! Bättre! Halleplattan För t ex altaner och carport. material: Armerad plast. färg: Transparent och opal. bredd: 40 mm. längd: /,5//,5/4/4,5/5/5,5/6 m. tjocklek: mm. Halle Polysol För t ex växthus. material: Polykarbonat. färg: Glasklar och rök/svart. bredd: 070 mm. längd: /,5//,5/4/5 m. tjocklek: 0,8 mm. Halle Akryl För t ex balkonger. material: Akrylplast. färg: Glasklar. bredd/längd: x m och, x 0,6 m. tjocklek: mm. Halle Ess För t ex altaner och carport. material: PVC-plast. färg: Lätt blåtonad. bredd: 09 mm. längd: /,5//,5/4,5 m. tjocklek:, mm. Bättre! Bättre! Bra! Bra! Halle Entré PVC Plan PVC Special Växthusplast För t ex entrédörrar. material: Armerad plast. färger: Transp. och opal. bredd:,/,5/,8/,6 m. längd:, m ut från väggen. tjocklek:, mm. För t ex balkonger. material: PVC-plast. färger: Transp. lätt blåtonad. bredd/längd: x m och,5 x m. tjocklek:, mm. För t ex vedskjul. material: PVC-plast. färger: Lätt blåtonad. bredd: 090 mm. längd: /,5//,5/4 m. tjocklek: 0,9 mm. För t ex växthus. material: PVC-plast. färger: Transp. lätt blåtonad. bredd: 660 mm. längd:,5//,5/ m. tjocklek: 0,8 mm. Obs! Illustrationerna av takplattorna visar endast generell profilform och är inte exakta i utförande. Gå inte på taket: Allmänna råd för våra takprodukter Arbeta på taket. Gå aldrig direkt på takplattorna. Använd lastfördelande skivor eller stege. Rengöring. Använd helst mjuk borste och milt syntetiskt tvättmedel vid tvätt av taket. Efterspola grundligt med vatten. Högtryckstvätt rekommenderas inte eftersom det riskerar att skada plattorna. Stomme. Avståndet mellan takstolarna är i princip valfritt, undvik dock mått över 70 mm. Rådfråga din återförsäljare om mått och dimensioner. Måla reglarna. Tvärgående reglar bör målas vita för att minska temperaturen mot skivorna. Taklutning. Taklutning bör vara minst 0 cm per meter längd (:0). Skruva till det: Bra-att-ha-saker till ditt tak Tätningsmaterial. I vårt standardsortiment ingår flera olika typer av tätningsmaterial, till exempel profilerat tätningsband, självhäftande tätningsband samt silikonmassa. Plåtbeslag. För anslutning mot vägg. Längd 500 mm. Även nockbeslag finns, längd 000 mm. Beslagen är vitlackade. Skuggtak. Ett innertak av polyestergardiner ger ett behagligt inneklimat. Finns för takstols c/c 000 och 00 mm i längder,55 och 4,5 meter. Halle träskruv. Träskruv i grålackat stål används till de vanligaste infästningarna. Levereras i 75-pack. Finns även i brunt för användning tillsammans med Halle Polysol rökfärgad. För mer ingående teknisk information/montagebilder besök vår webbplats
