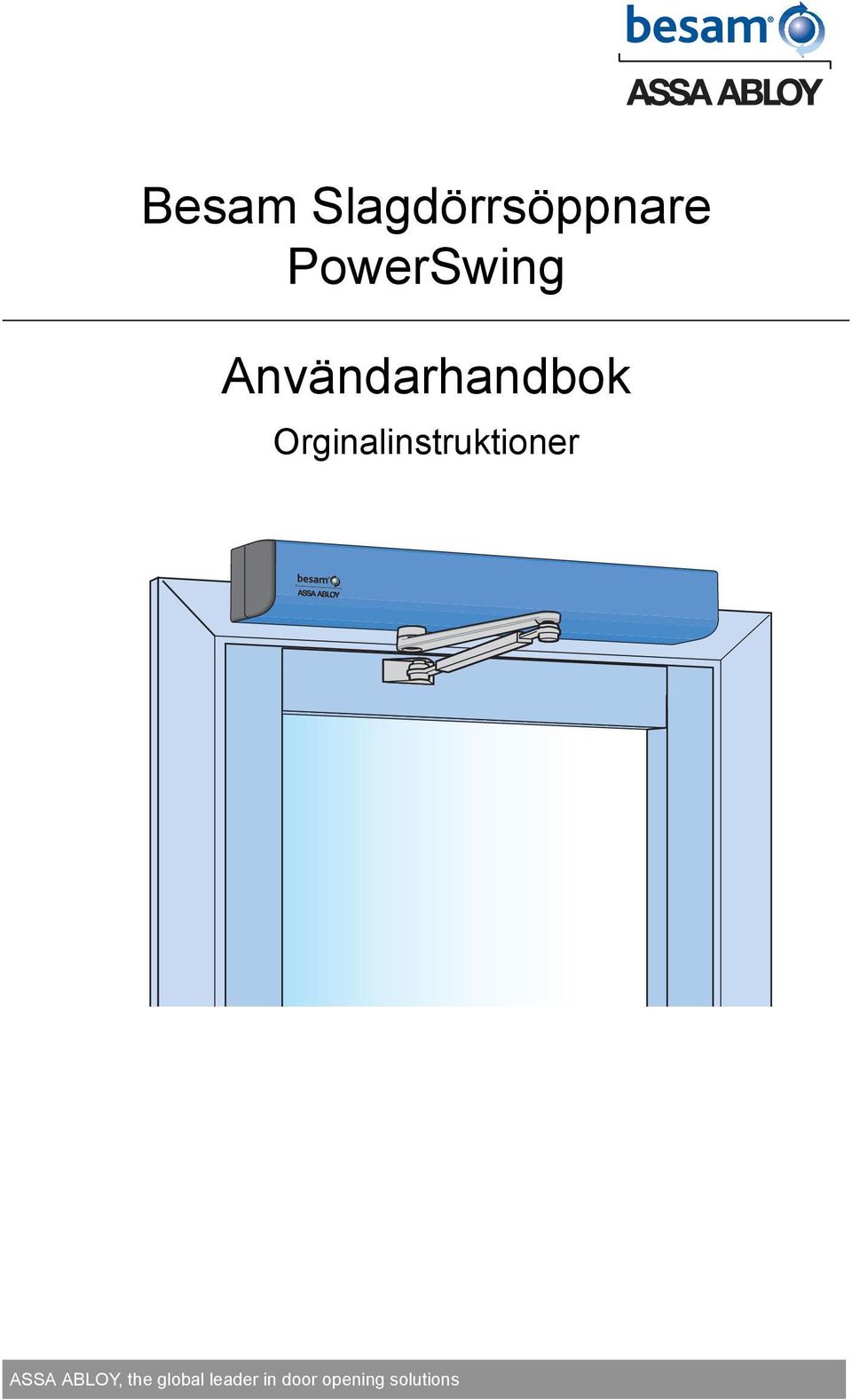

Besam Slagdörrsöppnare PowerSwing. Användarhandbok

Transkript

1 Besam Slagdörrsöppnare PowerSwing Användarhandbok Orginalinstruktioner ASSA ABLOY, the global leader in door opening solutions

2 INNEHÅLLSFÖRTECKNING Gratulerar till din nya automatiska dörr!... Störning av mottagningen för viss elektronikutrustning... Miljökrav... Produktansvar... Garanti... Service... Avsedd användning... Så här fungerar PowerSwing... Tekniska data... Regelbundna säkerhetskontroller... Allmänna tillbehör... Säkerhetstillbehör... Felsökning... Övriga produkter från Besam... Överensstämmelseförklaring Alla rättigheter i och till detta material tillhör ASSA ABLOY Entrance Systems AB. Kopiering, skanning, ändring eller modifiering är uttryckligen förbjudet utan skriftligt tillstånd från vederbörligt företag inom ASSA ABLOY Entrance Systems AB. Rätt till konstruktions- och måttändringar förbehålles. Backtrack information: folder: Library, version: a340, date: , time: 08:01:02, state: Frozen SE-.0

3 Gratulerar till din nya automatiska dörr! Besam har utvecklat automatiska dörrar i över 40 år. Den senaste tekniken i kombination med noggrant utprovade material och komponenter ger dig en överlägsen produkt. Liksom all annan teknisk utrustning behöver din automatiska dörr regelbundet underhåll och regelbunden service. Det är viktigt att du känner till din automatiska dörr/ditt automatiska dörrsystem och att du förstår hur viktigt det är att underhålla den/det i enlighet med gällande säkerhetsstandarder. Din lokala auktoriserade Besam-representant känner till dessa standarder, såväl som alla gällande lokala regler och Besam rekommendationer för eldrivna dörrar. Service och justeringar som utförs av Besam-representant som ser till att din automatiska dörr fungerar på ett säkert och korrekt sätt. VARNING! Underlåtenhet att följa instruktionerna i denna manual kan leda till person- eller utrustningsskada. Spara dessa instruktioner för framtida bruk. Störning av mottagningen för viss elektronikutrustning Utrustningen uppfyller det europeiska EMC-direktivet (på USA-marknaden: FCC Part 15), förutsatt att installationen utförts enligt Installations- och servicehandboken. Utrustningen kan alstra samt använda radiovågor och vid bristfällig installation kan utrustningen orsaka störningar på radio-/tv-mottagning eller störningar för annan utrustning som använder radiovågor. Om annan utrustning inte till fullo uppfyller skyddskraven kan störningar inträffa. Det finns emellertid ingen garanti för att störningar inte kan uppkomma vid en enskild installation. Om denna utrustning orsakar störningar på radio- och TV-mottagningen, vilket kan avgöras genom att sätta på och stänga av utrustningen, uppmanas användaren att försöka eliminera störningen genom en eller flera av följande åtgärder: Rikta om mottagarantennen. Flytta mottagaren i förhållande till utrustningen. Flytta bort mottagaren från utrustningen. Anslut mottagaren till ett annat uttag så att utrustningen och mottagaren är på olika strömförgreningar. Kontrollera att skyddsjorden är ansluten. Vid behov bör användaren rådfråga återförsäljaren eller en erfaren elektroniktekniker för andra lösningar SE-.0 3

4 Miljökrav Följ lokala bestämmelser och hantera oanvända produkter och förpackningar på rätt sätt. Rätt hantering av uttjänta produkter hjälper till att förebygga eventuellt negativa konsekvenser för såväl miljö som hälsa. Besam produkter är försedda med elektronik och eventuellt också med batterier som innehåller material som kan vara farliga för miljön. Avlägsna sådant material från öppnaren innan den skrotas och se till att det avyttras på ett säkert sätt, precis som förpackningen. Denna handbok innehåller alla nödvändiga anvisningar för montage, underhåll och service av Swing Door Operator Besam PowerSwing. Produktansvar Enligt gällande direktiv har ägaren eller förvaltaren följande ansvar för utrustningen: Att utrustningen fungerar korrekt, så att den ger ett fullgott skydd vad beträffar säkerhet och hälsa Att utrustningen hanteras samt underhålls, inspekteras och servas regelbundet av någon med dokumenterad erfarenhet av utrustningen och gällande regler Att det finns en journal över inspektions-, underhålls- och servicerapporter, inklusive information om vem som utfört dessa tjänster Att inspektionen innefattar nödöppningsfunktionen (när sådan finns) Att stängningskraften är anpassad till dörrstorleken på brandsäkra dörrsystem (i förekommande fall). Garanti Besam garanterar att produkterna är fria från defekter i material och arbete under avsett användande och avsedd drift under en månaders garantiperiod, som börjar gälla vid leverans. Garantin omfattar endast ursprungsköparen av utrustningen. Besam garanterar att programvaran fungerar i allt väsentligt i enlighet med dess funktionsbeskrivningar och att den har spelats in på felfri media. Besam garanti täcker inte Att programvara är felfri eller fungerar utan avbrott Allmänt slitage av systemet Säkring, engångsbatterier och glasskada Systemavvikelser orsakade av annan installatör än Besam System som har ändrats eller skadats genom vandalism eller annat missbruk System som har utrustats med tillbehör som inte är Besam originaldelar och/eller reservdelar Ej erforderliga besök p.g.a. dålig kundkommunikation (dörren fungerar när vår tekniker är på plats, återställning, strömavbrott) Justering (stängnings- och öppningshastighet samt radar för detekteringsområdet) efter kundens begäran (exklusive driftinställningar som kan anses orsaka fara) Vattenskada Ogynnsamma väderförhållanden All skada orsakad, direkt eller indirekt, av orsaker utom kontroll för gällande företag inom ASSA ABLOY Entrance Systems AB, som t.ex. industriell tvist, brand, naturkatastrofer, krig, omfattande militär upprustning, revolt, fordring, utmätning, embargo, begränsningar SE-.0

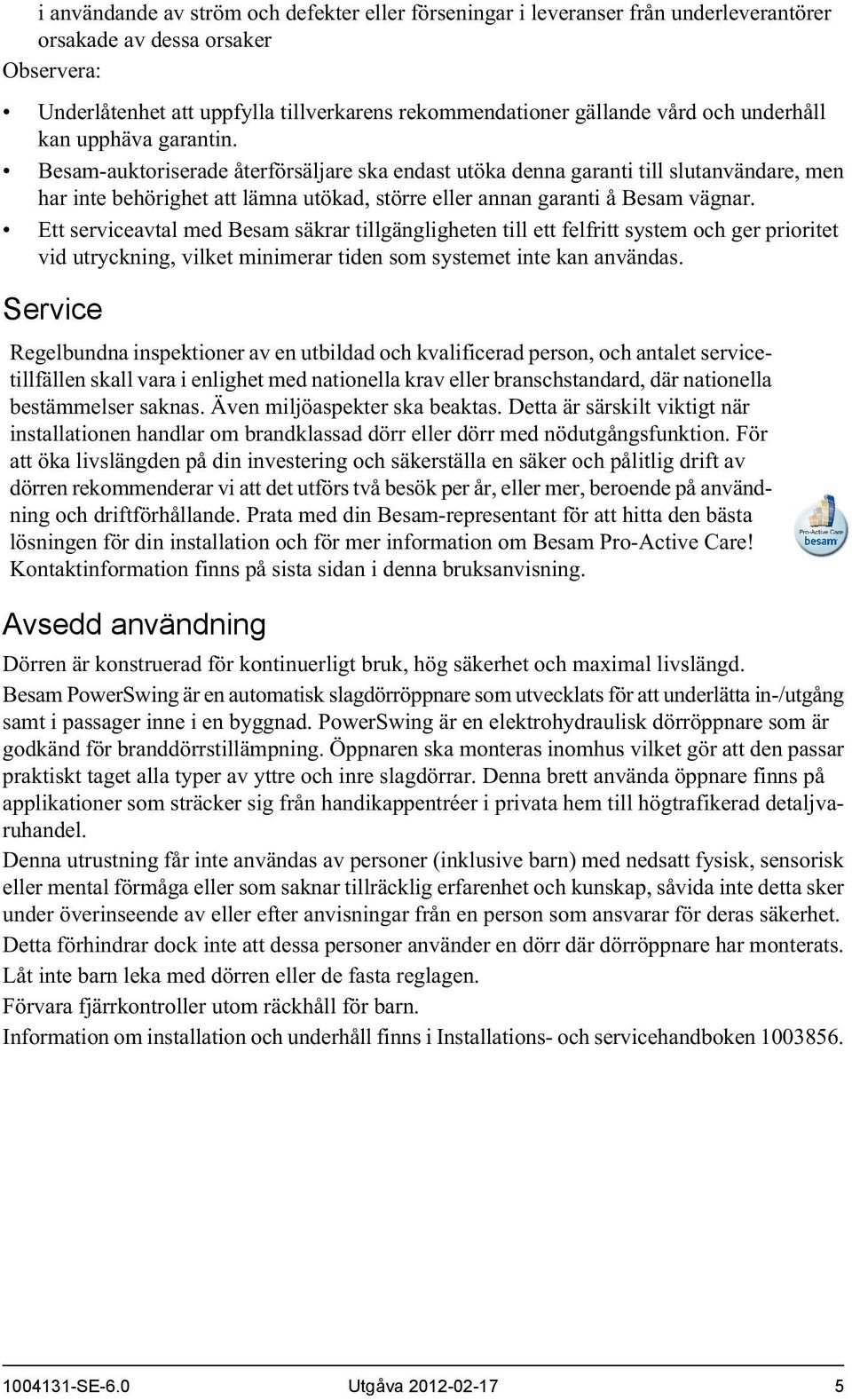

5 i användande av ström och defekter eller förseningar i leveranser från underleverantörer orsakade av dessa orsaker Observera: Underlåtenhet att uppfylla tillverkarens rekommendationer gällande vård och underhåll kan upphäva garantin. Besam-auktoriserade återförsäljare ska endast utöka denna garanti till slutanvändare, men har inte behörighet att lämna utökad, större eller annan garanti å Besam vägnar. Ett serviceavtal med Besam säkrar tillgängligheten till ett felfritt system och ger prioritet vid utryckning, vilket minimerar tiden som systemet inte kan användas. Service Regelbundna inspektioner av en utbildad och kvalificerad person, och antalet servicetillfällen skall vara i enlighet med nationella krav eller branschstandard, där nationella bestämmelser saknas. Även miljöaspekter ska beaktas. Detta är särskilt viktigt när installationen handlar om brandklassad dörr eller dörr med nödutgångsfunktion. För att öka livslängden på din investering och säkerställa en säker och pålitlig drift av dörren rekommenderar vi att det utförs två besök per år, eller mer, beroende på användning och driftförhållande. Prata med din Besam-representant för att hitta den bästa lösningen för din installation och för mer information om Besam Pro-Active Care! Kontaktinformation finns på sista sidan i denna bruksanvisning. Avsedd användning Dörren är konstruerad för kontinuerligt bruk, hög säkerhet och maximal livslängd. Besam PowerSwing är en automatisk slagdörröppnare som utvecklats för att underlätta in-/utgång samt i passager inne i en byggnad. PowerSwing är en elektrohydraulisk dörröppnare som är godkänd för branddörrstillämpning. Öppnaren ska monteras inomhus vilket gör att den passar praktiskt taget alla typer av yttre och inre slagdörrar. Denna brett använda öppnare finns på applikationer som sträcker sig från handikappentréer i privata hem till högtrafikerad detaljvaruhandel. Denna utrustning får inte användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller som saknar tillräcklig erfarenhet och kunskap, såvida inte detta sker under överinseende av eller efter anvisningar från en person som ansvarar för deras säkerhet. Detta förhindrar dock inte att dessa personer använder en dörr där dörröppnare har monterats. Låt inte barn leka med dörren eller de fasta reglagen. Förvara fjärrkontroller utom räckhåll för barn. Information om installation och underhåll finns i Installations- och servicehandboken SE-.0 5

6 Så här fungerar PowerSwing PowerSwing använder en motor för att öppna och en fjäder för att stänga dörren. Öppnaren kan även ställas in för att kontrollera ett elektroniskt lås, om sådan enhet finns installerad. För att aktivera öppnaren använder man en manuell impulsgivare (armbågskontakt) eller en automatisk impulsgivare (radarenhet). Man kan också - där lokala standarder tillåter det - aktivera öppnaren genom att bara trycka dörren framåt, om push-and-go finns installerad. Efter att dörren har aktiverats öppnas den och står öppen i en specificerad öppethållandetid (HOLD OPEN TIME - HOT). När öppethållandetiden är slut stängs dörren. PowerSwing kan ställas in i tre olika lägen (om en programväljare är installerad), se bild nedan. Vid helt manuell användning (eller i händelse av strömavbrott) fungerar PowerSwing som en normal dörrstängare. Position AUTO Normalt läge FRÅN ÖPPEN Funktion Dörren kan öppnas med de inre och yttre manuella och/eller automatiska impulsgivarna. Det elektriska låsblecket (om sådant monterats) är öppet. Dörren är stängd. Dörren kan inte öppnas med inre och yttre impulsgivare. Dörren är spärrad om en elektromekanisk låsspärr har monterats. Dörren kan öppnas med nyckelkontakt (om sådan finns). Dörren hålls hela tiden öppen av motorn. Tekniska data Tillverkare: Adress: Typ: Nätspänning: Effektförbrukning: Skyddsklass: Godkännanden: ASSA ABLOY Entrance Systems AB Lodjursgatan 10, SE Landskrona, Sweden PowerSwing 230 V AC +/-10%, 10 A, 50 Hz Max 230 W (Max 40 W dubbeldörrar) IP20 Tredje part-godkännanden från etablerade certifieringsorganisationer som gäller för säkerhet vid användning, se Försäkran om överensstämmelse SE-.0

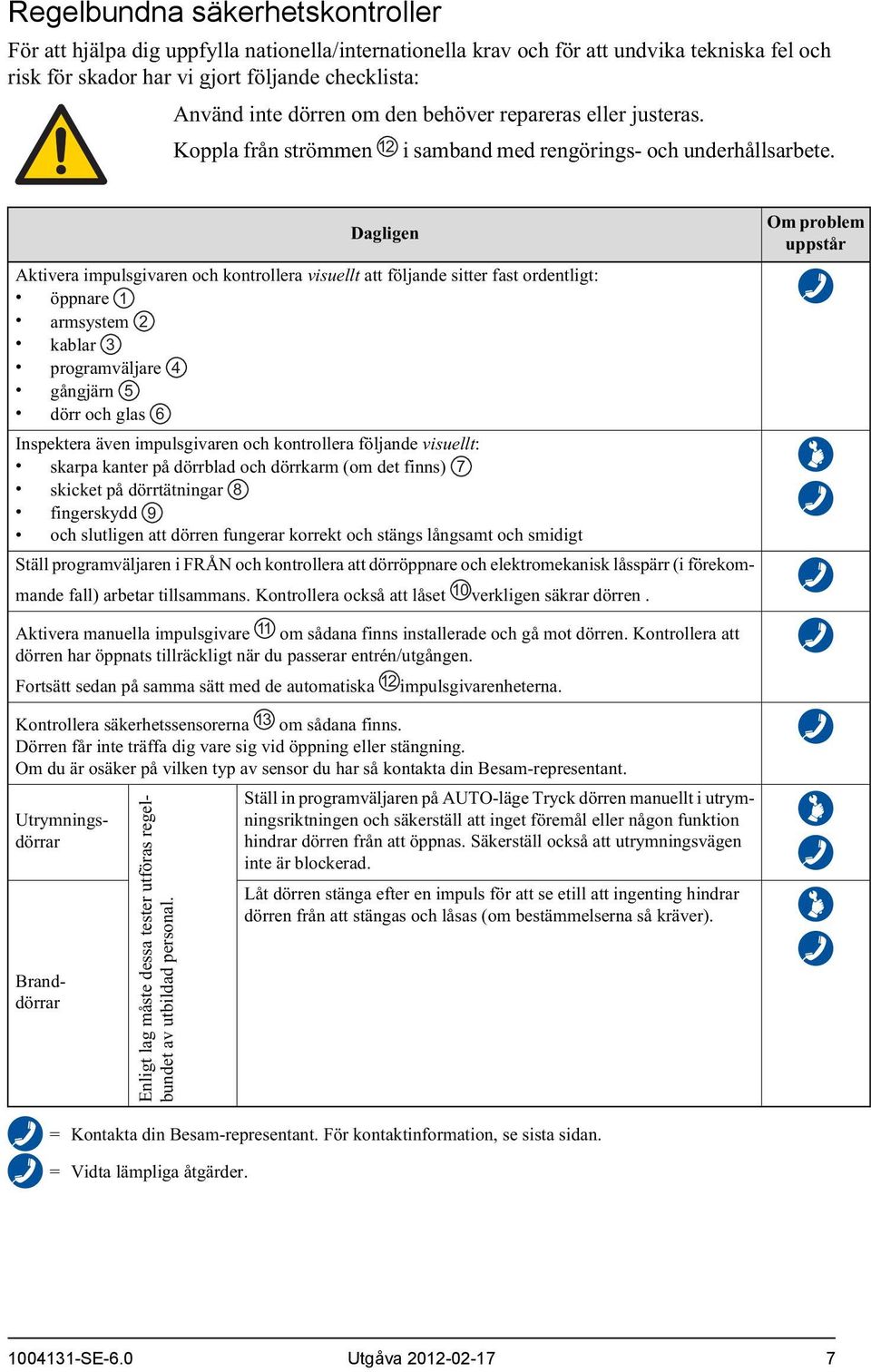

7 Regelbundna säkerhetskontroller För att hjälpa dig uppfylla nationella/internationella krav och för att undvika tekniska fel och risk för skador har vi gjort följande checklista: Använd inte dörren om den behöver repareras eller justeras. Koppla från strömmen i samband med rengörings- och underhållsarbete. Dagligen Aktivera impulsgivaren och kontrollera visuellt att följande sitter fast ordentligt: öppnare 1 armsystem 2 kablar 3 programväljare 4 gångjärn 5 dörr och glas Inspektera även impulsgivaren och kontrollera följande visuellt: skarpa kanter på dörrblad och dörrkarm (om det finns) 7 skicket på dörrtätningar 8 fingerskydd 9 och slutligen att dörren fungerar korrekt och stängs långsamt och smidigt Ställ programväljaren i FRÅN och kontrollera att dörröppnare och elektromekanisk låsspärr (i förekommande fall) arbetar tillsammans. Kontrollera också att låset 10 verkligen säkrar dörren. Om problem uppstår Aktivera manuella impulsgivare 11 om sådana finns installerade och gå mot dörren. Kontrollera att dörren har öppnats tillräckligt när du passerar entrén/utgången. Fortsätt sedan på samma sätt med de automatiska impulsgivarenheterna. Kontrollera säkerhetssensorerna 13 om sådana finns. Dörren får inte träffa dig vare sig vid öppning eller stängning. Om du är osäker på vilken typ av sensor du har så kontakta din Besam-representant. Utrymningsdörrar Branddörrar Enligt lag måste dessa tester utföras regelbundet av utbildad personal. Ställ in programväljaren på AUTO-läge Tryck dörren manuellt i utrymningsriktningen och säkerställ att inget föremål eller någon funktion hindrar dörren från att öppnas. Säkerställ också att utrymningsvägen inte är blockerad. Låt dörren stänga efter en impuls för att se etill att ingenting hindrar dörren från att stängas och låsas (om bestämmelserna så kräver). = = Kontakta din Besam-representant. För kontaktinformation, se sista sidan. Vidta lämpliga åtgärder SE-.0 7

8 FUNKTION OCH VISUELL INSPEKTION RENGÖRING Damm och smuts avlägsnas enklast från PowerSwing med vanligt vatten och en mjuk trasa eller en svamp. Ett milt rengöringsmedel kan användas. För att bibehålla ytbehandlingens kvalitet skall ytorna rengöras en gång var fjärde månad. Rengöringen måste dokumenteras. För att undvika skador på profilerna måste borstarna/listerna dammsugas varje vecka. Använd inte alkalisk lösning på fönster, dörrar eller profiler. Både aluminium och glas är känsligt för alkaliska lösningsmedel. Rengör inte med högtrycksspruta. Öppnare, programväljare och sensorer kan skadas och vatten kan tränga in i profilerna. Använd inte rengöringsmedel. Skrubba inte med material som t.ex. svinto, eftersom detta ger upphov till mekanisk skada SE-.0

9 Automatic door CLASSIFICATION DIN XXXXXXX XXXXXXX XXXX ART. NO. TYPE YEAR+WEEK XXXXXX XXXXXXX XXXX XXX XX/XX PROJECT VAC A W Hz SERIAL NO. SITAC1422 SÜD No entry xxxxxxxxxxxxx xxxxxxxxxxxxx XX EN ISO 9001 Certificate No: , xxxxxxxxx Click! SKYLTNING Landskrona Sweden Factory No. 1 No entry A B G C D Click! E J Keep clear F Keep clear Automatic door H 40 mm 1100 mm 800 mm ILL-013 Åtgärd Kontrollera att samtliga erfordrade skyltar sitter och är intakta. Skyltar är obligatoriskt enligt europeiska förordningar och motsvarande nationell lagstiftning utanför Europeiska unionen. A Produktetikett: Obligatoriskt Om problem uppstår B C D E F G H J Panikbrytbeslag: Obligatoriskt om enheten är godkänd som utrymningsväg. Besam dörrdekal: Obligatoriskt, om tillämpligt, för att markera förekomsten av glas (appliceras på alla rörliga glaspartier). Uppsikt över barn: Obligatoriskt, om tillämpligt (applicerad på båda sidor av dörren). Ska placeras vid entréer där riskanalysen visar användning av barn, äldre och rörelsehindrade. Dörröppnare avsedda för rörelsehindrade: Rekommenderas, om tillämpligt (applicerad på båda sidor av dörren). Aktiveringsenhet för rörelsehindrade: Rekommenderat, om tillämpligt Förbjuden ingång, anger enkelriktad trafik: I förekommande fall obligatoriskt i Storbritannien och USA Automatisk dörr: Obligatoriskt endast i Storbritannien Se upp: Obligatoriskt endast i Storbritannien = Kontakta din Besam-servicerepresentant. För kontaktinformation, se sista sidan SE-.0 9

10 Allmänna tillbehör Din PowerSwing kan förbättras ytterligare med följande add-ons (kontakta ditt lokala Besam-företag för detaljerad beskrivning). Programväljare 4, se sidan 8 Elektriskt lås 10, se sidan 8 Nyckelkontakt 11, se sidan 8 Armbågskontakt 11, se sidan 8 Radar, se sidan 8 Trådlösa sändare (inte illustrerade) Passagekontroll (inte illustrerad) Dörrstopp (inte illustrerad) Säkerhetstillbehör Trots att PowerSwing installeras i enlighet med gällande säkerhetsregler är det möjligt att förbättra säkerheten/komforten genom följande tillbehör, s.k. add-ons (kontakta ditt lokala Besam-företag för detaljerad beskrivning). Säkerhetssensorer 13, se sidan 8. Fingerskydd 9, se sidan 8. Felsökning Vad är fel? Dörren öppnar inte. Motorn startar inte Motorn startar men dörren/dörrarna öppnas inte Dörren stänger inte. Dörren öppnas och stängs kontinuerligt. Åtgärder Ändra inställningen för programväljaren. (Se sida ). Kontrollera att det inte finns några föremål i detekteringszonen om en sensor monterats. Kontrollera huvudströmbrytare och säkring i byggnaden. Öppna de mekaniska låsspärrarna. Kontrollera att ingenting klämts fast under dörren. Ändra inställningen för programväljaren. (Se sida ). Kontrollera att det inte finns några föremål i detekteringszonen om en sensor monterats. Kontrollera att ingenting klämts fast under dörren. Kontrollera att det inte finns några rörliga föremål inom 1-1,5 m (39"-59") från dörren om en automatisk impulsgivarenhet är monterad. Om problemet kvarstår, vänligen kontakta din Besam-representant SE-.0

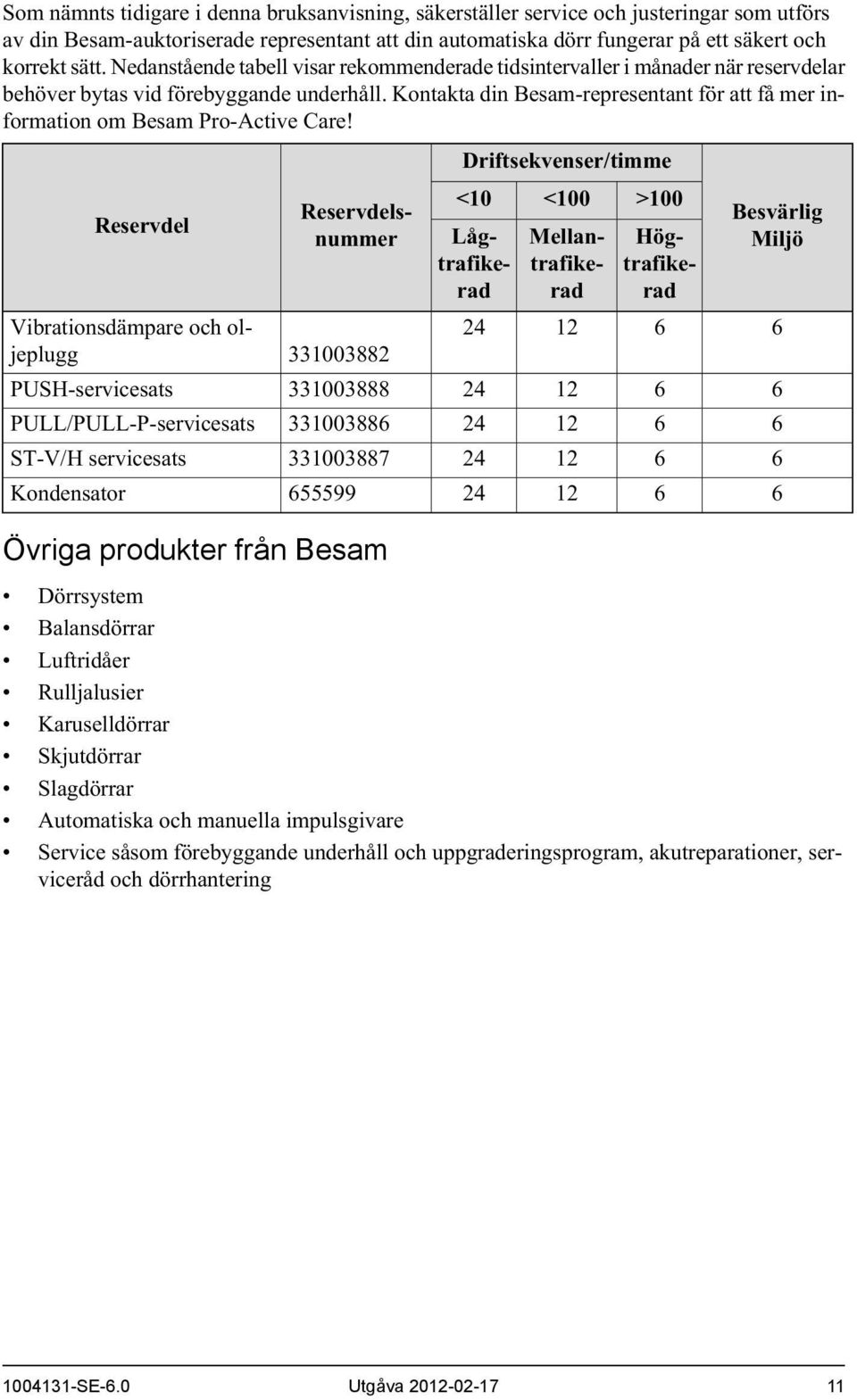

11 Som nämnts tidigare i denna bruksanvisning, säkerställer service och justeringar som utförs av din Besam-auktoriserade representant att din automatiska dörr fungerar på ett säkert och korrekt sätt. Nedanstående tabell visar rekommenderade tidsintervaller i månader när reservdelar behöver bytas vid förebyggande underhåll. Kontakta din Besam-representant för att få mer information om Besam Pro-Active Care! Reservdel Vibrationsdämpare och oljeplugg PUSH-servicesats PULL/PULL-P-servicesats ST-V/H servicesats Kondensator Övriga produkter från Besam Driftsekvenser/timme <10 Mellantrafikerad Lågtrafikerad <100 Högtrafikerad >100 Reservdelsnummer Besvärlig Miljö Dörrsystem Balansdörrar Luftridåer Rulljalusier Karuselldörrar Skjutdörrar Slagdörrar Automatiska och manuella impulsgivare Service såsom förebyggande underhåll och uppgraderingsprogram, akutreparationer, serviceråd och dörrhantering SE-.0 11
