1 1 (21) SWEDISH BIOGAS INTERNATIONAL AB Produktion av biogas, Stockholm Solvärmen 1, Skarpnäck Ansökan om tillstånd för miljöfarlig verksamhet Underlag för samråd enligt miljöbalken 6 kap. 4 angående en ny anläggning för produktion av biogas WSP Samhällsbyggnad Stockholm-Globen Besök: Arenavägen 7 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

2 2 (21) INNEHÅLL 1 BAKGRUND OCH SYFTE TILLSTÅNDSPROCESSEN ANSÖKANS OMFATTNING BESKRIVNING AV SÖKT VERKSAMHET ALLMÄNT BIOGASANLÄGGNING VERKSAMHETSAVGRÄNSNINGAR ALTERNATIV ALTERNATIV LOKALISERING NOLLALTERNATIV ALTERNATIVA RÅVAROR OCH PROCESSER FÖRUTSÄTTNINGAR OMRÅDESBESKRIVNING PLANFÖRHÅLLANDEN OCH ANGRÄNSANDE PLANERING MARKÄGARFÖRHÅLLANDEN OMRÅDESSKYDD MILJÖMÅL OCH BEDÖMNINGSGRUNDER FÖRSLAG PÅ MILJÖASPEKTER ATT BEHANDLA I MKB:N HUVUDSAKLIGA MILJÖASPEKTER - ANLÄGGNINGSFASEN HUVUDSAKLIGA MILJÖASPEKTER DRIFT AV VERKSAMHETEN GENOMFÖRDA OCH PLANERADE UTREDNINGAR RISKBEDÖMNING DAGVATTENUTREDNING KONTROLL M.M KONTROLLPROGRAM OCH SÄKERHETSRAPPORT TIDPLAN ADMINISTRATIVA UPPGIFTER BILAGA 1. TEKNISK BESKRIVNING UTKAST... 21

3 3 (21) I mars 2009 ansökte Swedish Biogas International AB om tillstånd att uppföra och driva en anläggning för produktion av biogas av fordonskvalitet samt biogödsel samt att uppföra en förbehandlingsanläggning på fastigheten Solvärmen 1 i Skarpnäck i Stockholm. I mars 2010 beslutade Swedish Biogas International AB att dra tillbaka ansökan. Ansökan drogs tillbaka av följande skäl: Detaljplaneprocessen som bedrivits parallellt har inneburit betydande påverkan på utformning av anläggningen Matavfall är inte aktuellt att använda som råvara och förbehandlingsanläggningen för matavfall har utgått Samrådsprocessen ifrågasattes då flera synpunkter inkommit på att en vidare krets av allmänheten borde informerats Föreliggande samrådsunderlag avser en ny ansökan för en anläggning för produktion av biogas på samma plats som tidigare 1 BAKGRUND OCH SYFTE Syftet med den planerade verksamheten är att möta den i Stockholmsregionen snabbt ökande efterfrågan på biogas för användning som fordonsbränsle i bussar och personbilar. Den befintliga produktionskapaciteten i Stockholmsregionen bedöms vara otillräcklig för framtida efterfrågan och sedan en tid tillbaka finns problem med tillgången av biogas för nuvarande användare. Swedish Biogas International AB planerar därför att som produktionspartner till Stockholm Gas AB öka sina möjligheter att leverera biogas till kunder i Stockholmsregionen genom att anlägga en ny produktionsanläggning som ansluts till planerat biogasnät. Avsättning för produktionen kommer att ske till Stockholm Gas AB:s kunder i Stockholmsregionen. I den planerade anläggningen kommer biogas av fordonskvalitet samt biogödsel att produceras. Detta sker genom att mikroorganismer bryter ner organiskt material i en syrefri (anaerob) miljö. Vid denna nedbrytning bildas biogas, som huvudsakligen består av metan och icke-fossil koldioxid. Biogasen renas och kvalitetssäkras (uppgraderas) till fordonsgas genom avskiljning av koldioxid och andra föroreningar. Fordonsgas kan innehålla biogas eller naturgas eller en blandning av de båda. Metan är den kemiska benämningen för gaserna. Biogödsel är den andra produkten som erhålls vid produktionsprocessen. Den består av den biomassa som inte omvandlats till biogas och alla näringsämnen som kommit in genom råvarutillförseln. Biogödseln säljs som ett gödningsmedel för att spridas på odlingsmark. Användning av biogödsel i lantbruket ger en miljövinst om den ersätter konstgödsel, vars framställning kräver stora fossila energiinsatser. Användning av biogödsel ger en återföring av den ändliga resursen fosfor samt lätt tillgänglig kväve till odlingsmarken.

4 4 (21) 2 TILLSTÅNDSPROCESSEN Samrådet avser ansökan om tillstånd enligt 9 kap. 6 miljöbalken (1998:808) för ny verksamhet inom Solvärmen 1 i Skarpnäck i Stockholm. Verksamheten omfattas av avdelning 4, kod 40.10, (verksamheter med hantering av kemiska ämnen) i bilagan till förordningen (1998:899) om miljöfarlig verksamhet och hälsoskydd. Enligt miljöbalken ska en miljökonsekvensbeskrivning (MKB) alltid ingå i en ansökan om tillstånd enligt 9 kap. 6 miljöbalken om miljöfarlig verksamhet. Denna handling utgör underlag för samråd vilket är en del av processen för att ta fram en MKB. Syftet med en MKB är att beskriva de direkta och indirekta effekter, som en verksamhet eller åtgärd kan medföra på: människor, djur, växter, mark, vatten, luft, klimat, landskap och kulturmiljö, hushållningen med mark, vatten och den fysiska miljön i övrigt, samt hushållningen med material, råvaror och energi. Syftet är också att möjliggöra en samlad bedömning av dessa effekter på människors hälsa och miljön (6 kap. 3 miljöbalken). Tillståndsprocessen omfattar följande delar: Samråd med Naturvårdsverket, Länsstyrelsen i Stockholms län, Miljöförvaltningen i Stockholm Stad, Nacka kommun, Stockholm Vatten, Brandförsvaret, Vägverket Region Stockholm, övriga berörda myndigheter, enskilda särskilt berörda, föreningar, allmänheten m.fl. Upprättande av samrådsredogörelse Framtagande av MKB, teknisk beskrivning och tillståndsansökan till Länsstyrelsen Remittering och kungörelse av ansökan Miljödom Samråd med fastighets- och rättighetsägare samt andra särskilt berörda hålls under april Detta kommer att ske genom annonsering i tidningar, brev till särskilt berörda och myndigheter samt två offentliga möten för allmänheten. 3 ANSÖKANS OMFATTNING Ansökan omfattar att uppföra och driva en anläggning för produktion av biogas av fordonskvalitet samt biogödsel på del av fastigheten Solvärmen 1 i Skarpnäck i södra S- tockholm. Ansökan omfattar en produktion av maximalt 100 GWh fordonsgas per år. Detta motsvarar omkring Nm 3 biogas av fordonskvalitet per år samt en produktion av biogödsel till maximalt omkring ton per år. Råvaran för produktionen kommer från växtriket i form av vegetabiliska industriella restprodukter, sekunda spannmål samt grönmassa (gräs) och kvarnrester. All råvaruhantering sker i slutna system samt vid lossning av fasta råvaror inomhus. Total råvarumängd till anläggningen planeras på årsbasis vara omkring ton varav ton är vegetabiliska industriella restprodukter som levereras i slutna tankbilar, ton är sekunda spannmål samt omkring ton är grönmassa och kvarrester. Endast

5 5 (21) råvara för omgående förbrukning hanteras varför ingen längre lagring kommer att ske på anläggningen. 4 BESKRIVNING AV SÖKT VERKSAMHET 4.1 Allmänt I den planerade anläggningen kommer biogas av fordonsgaskvalitet, samt biogödsel att produceras. Detta sker då mikroorganismer bryter ner organiskt material i en syrefri miljö. Vid nedbrytningen bildas biogas, som huvudsakligen består av metan och koldioxid. Genom att tvätta bort koldioxid och ta bort övriga mindre föroreningar kan biogasen uppgraderas till fordonsgas. Gasen från anläggningen kommer att levereras i markförlagd ledning, som hos de slutgiltiga kunderna komprimeras till högt tryck (ca 200 bar) innan den tankas i fordon speciellt anpassade för gasdrift. Biogödsel är en produkt som erhålls vid rötningsprocessen. Biogödsel är flytande och innehåller biomassa och lätt tillgängliga näringsämnen och kan spridas på åkermark. Användning av biogödsel i lantbruket kan ge en miljövinst om biogödsel ersätter mineralgödsel, vars framställning kräver stora energiinsatser. 4.2 Biogasanläggning I bilaga 1 återfinns ett utkast till teknisk beskrivning av verksamheten. Syftet med biogasanläggningen är att genom rötning producera biogas av fordonsgaskvalitet. I figur 1 presenteras ett processchema över produktionsstegen och i figur 2 en layout avseende ingående anläggningsdelar. Figur 1. Översiktligt processchema över planerad biogasanläggning. Råvaran till planerad biogasanläggning i Skarpnäck består främst av vegetabiliska restprodukter från livsmedelsindustrin, sekunda spannmål och annan typ av grönmassa lämpad för biogasproduktion. Total råvarumängd som planeras att transporteras till anläggningen är ton/år. Flytande råvara levereras i slutna tankbilar till anläggning-

6 6 (21) en, vilka lossas i slutna system vid punkt 15 i figur 2. Fasta råvaror levereras i slutna lastbilsekipage och lossas inomhus i punkt 14 i figur 2, samt avseende spannmål i punkt 10 i figur 2. Det totala antalet transporter med råvara till anläggningen bedöms uppgå till omkring 10 stycken per vardag, det vill säga 20 stycken fordonsrörelser per vardag. Samtliga råvaror transporteras till beredningstankar där de blandas med recirkulerad processvätska (biogödsel) samt tempereras innan inmatning till rötkammare. En rötkammare är en gastät och isolerad behållare utrustad med teknik för omrörning, vilket skapar en gynnsam miljö för den metanbildande processen. I rötkammarna omvandlar mikroorganismer det organiska materialet till biogas. Denna rågas är en blandning av metan och koldioxid med fördelningen cirka 50/50. Efter rötkammaren uppstår två flöden ett flöde av gas som går till gasrening och sedan distribueras som biogas av fordonsgaskvalitet till kunderna via Stockholm Gas biogasnät, och ett flöde av biogödsel som går till efterbehandling samt mellanlagring i biogödselbrunn för vidare distribution till lantbruket samt återcirkulering i processen (ersätter färskvatten). Biogödsel från den planerade biogasanläggningen i Skarpnäck består av tre fraktioner. En helt obehandlad biogödsel, en flytande biogödsel som också återcirkuleras som vätska i anläggningen samt en torr biogödsel. Den totala biogödselmängden som planeras att transporteras från anläggningen uppgår till ca ton/år. Den obehandlade biogödseln levereras från anläggningen i slutna tankbilar vid punkt 5 i figur 2. Den flytande biogödseln levereras från anläggningen i slutna tankbilar vid punkt 4 i figur 2. Den torra biogödseln levereras från anläggningen i slutna lastbilsekipage vid punkt 16 i figur 2. Det totala antalet transporter med biogödsel från anläggningen bedöms uppgå till omkring 5 8 stycken per vardag, det vill säga stycken fordonsrörelser per vardag. Figur 2. Förslag på layout för biogasanläggning på Solvärmen 1. 1 gasrening, 2 transformator, 3 gasfackla, 4 rötrestlager, 5 rötrestbuffert, 6 tre st rötkammare och mellanbyggnad, 7 reservyta framtida rötkammare, 8 pannhus, 9 elrum, labb, personalhus, 10 spannmålsmottagning och silor, 11 kvarnhus, 12 reservyta för avlastarbord, 13 substratbufferttank (nedgrävd), 14 mottagningshall, 15 tankar för lättflytande råvara, 16 avvattningsbyggnad, 17 fordonsvåg, 18 skyddsvall h=0,35 m, 19 dagvattendamm (manuell och automatisk avstängning), 20 bevarat ekbestånd, 21 skyddsvall h=3 m över Tyresövägen.

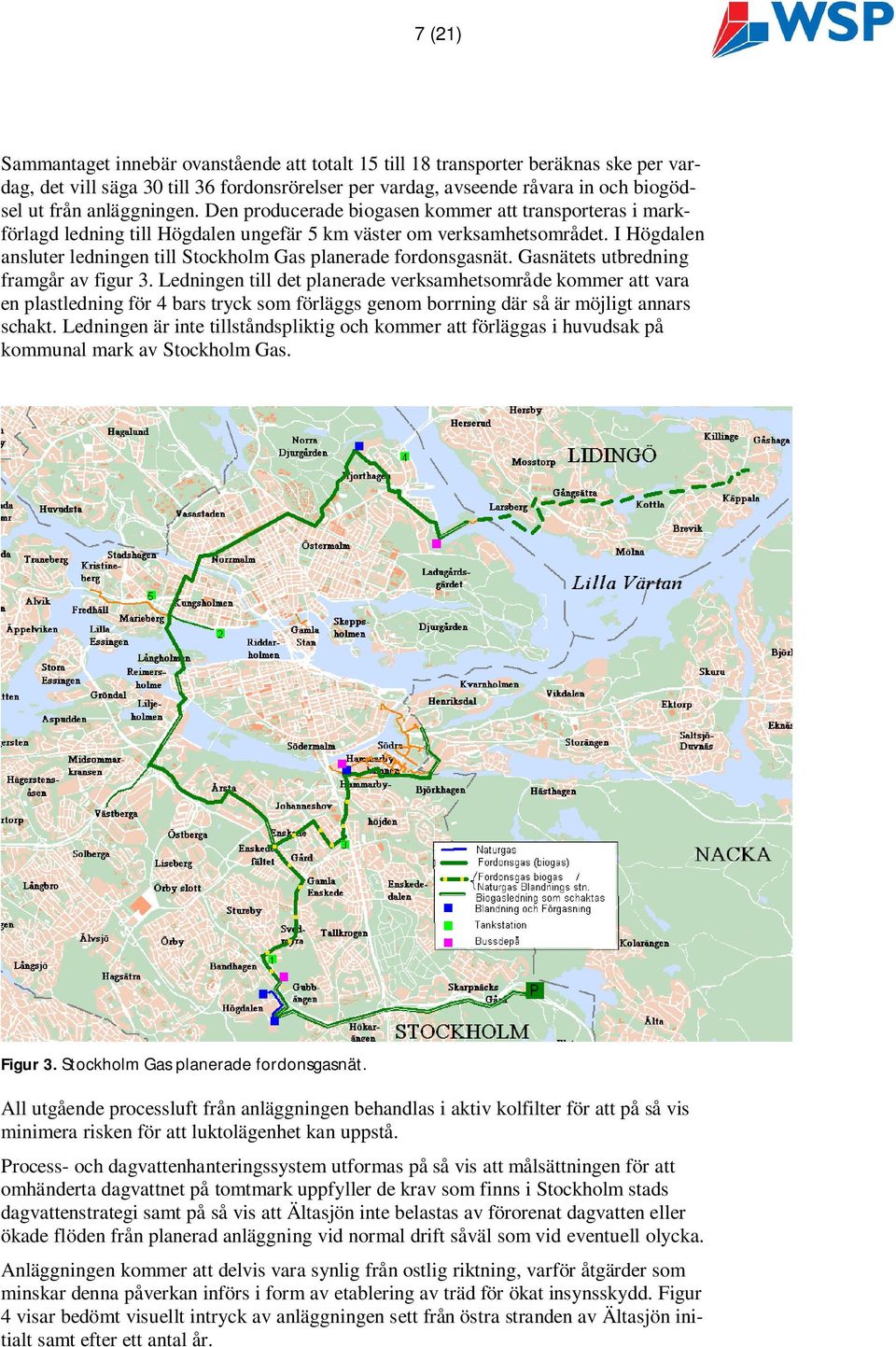

7 7 (21) Sammantaget innebär ovanstående att totalt 15 till 18 transporter beräknas ske per vardag, det vill säga 30 till 36 fordonsrörelser per vardag, avseende råvara in och biogödsel ut från anläggningen. Den producerade biogasen kommer att transporteras i markförlagd ledning till Högdalen ungefär 5 km väster om verksamhetsområdet. I Högdalen ansluter ledningen till Stockholm Gas planerade fordonsgasnät. Gasnätets utbredning framgår av figur 3. Ledningen till det planerade verksamhetsområde kommer att vara en plastledning för 4 bars tryck som förläggs genom borrning där så är möjligt annars schakt. Ledningen är inte tillståndspliktig och kommer att förläggas i huvudsak på kommunal mark av Stockholm Gas. Figur 3. Stockholm Gas planerade fordonsgasnät. All utgående processluft från anläggningen behandlas i aktiv kolfilter för att på så vis minimera risken för att luktolägenhet kan uppstå. Process- och dagvattenhanteringssystem utformas på så vis att målsättningen för att omhänderta dagvattnet på tomtmark uppfyller de krav som finns i Stockholm stads dagvattenstrategi samt på så vis att Ältasjön inte belastas av förorenat dagvatten eller ökade flöden från planerad anläggning vid normal drift såväl som vid eventuell olycka. Anläggningen kommer att delvis vara synlig från ostlig riktning, varför åtgärder som minskar denna påverkan införs i form av etablering av träd för ökat insynsskydd. Figur 4 visar bedömt visuellt intryck av anläggningen sett från östra stranden av Ältasjön initialt samt efter ett antal år.

8 8 (21) Figur 4. Anläggningen från Älta med uppvuxna respektive ej uppvuxna träd. Streckad linje markerar Tyresövägen. 4.3 Verksamhetsavgränsningar Verksamheten omfattar all verksamhet inom ovan angiven produktionsanläggning för biogas av fordonskvalitet samt biogödsel. Verksamheten omfattar hela processen och för denna ingående utrustning och moment från det att råvara passerar invägning till det

9 9 (21) att fordonsgasen lämnar anläggningen via en lågtrycksledning. Avgränsningen görs här vid den punkt där gasledningen lämnar anläggningsområdet. Verksamheten omfattar även utlastningen av biogödsel till lastbil för vidare transport till olika odlingsmarker. Vägar och transporter av råvara till och biogödsel från anläggningen utanför själva anläggningsområdet omfattas inte. Körytor inom anläggningen ingår i verksamheten liksom våg för invägning och utvägning av transporterna. 5 ALTERNATIV 5.1 Alternativ lokalisering Alternativa lokaliseringar har studerats i samband med en lokaliseringsstudie inför en planerad LNG-anlägning samt biogasproduktionsanläggning i Sofielund och för blandningsstation och fordonsanläggning i kv Mårtensdal 1. Initialt utvärderades åtta lokaliseringsalternativ för en biogasanläggning i Stockholms stad samt i grannkommner (figur 5) med hjälp av följande sex utvärderingskriterier: Avstånd till inmatningspunkt för att minska kostnaderna för distributionen av biogasen till planerad biogasledning för försörjning av tankstationer i Stockholm är det fördelaktigt om anläggningen placeras i närheten av lämplig anslutningspunkt till gasnätet. Förekomst av åkermark i närområdet för att uppnå miljö- och kostnadseffektiva transporter av substrat och restprodukter, som ska föras tillbaka till åkermarken, placeras anläggningen med fördel nära odlingsmark. Bra vägnät en lokalisering som har utbyggd infrastruktur är att föredra. Tillgång till tillräcklig yta anläggningen kräver en yta om minst 1 ha. Avstånd till bostäder anläggningen bör lokaliseras en bit ifrån bebyggelse. Viktiga restriktioner förekomst av restriktioner som exempelvis riksintressen. Av de totalt åtta lokaliseringsalternativen bedömdes sju vara möjliga. Nedan ges en redogörelse för dessa. Inget av alternativen bedömdes ha några allvarliga restriktioner med avseende på natur- eller kulturvärden eller friluftsliv. Brista (1) Alternativets fördelar är att området ligger inom ett industriområde och har nära till åkermark samt att alternativ avsättning för biogasen finns vid Arlanda och i Märsta. Alternativets nackdel är att det ligger långt från planerat gasnät i Stockholm. 1 Lokaliseringsstudie Sammanställning och värdering av lokaliseringsalternativ för planerad LNG-anläggning samt biogasproduktionsanläggning i Sofielund och för blandningsstation och fordonsgasanläggning i kv Mårtensdal, SWECO 2008.

10 10 (21) Figur 5. Föreslagna lokaliseringar av biogasanläggningar. 1 Brista, 2 Hagby, 3 Sofielund, 4 Vårsta, 5 Skrubba, 6 Vinsta (ej aktuell), 7 Skarpnäck (Solvärmen 1) och 8 Larsboda (Källa: Lokaliseringsstudie Sammanställning och värdering av lokaliseringsalternativ för planerad LNG-anläggning samt biogasproduktionsanläggning i Sofielund och för blandningsstation och fordonsgasanläggning i kv Mårtensdal, SWECO 2008). Hagby (2) Alternativets fördel är att tillräcklig yta finns och att Norrortsleden kommer att ge bra förutsättning för transporter. Dessutom är avståndet stort till närmaste bostäder. Nackdelarna med alternativet är att det ligger långt från planerat gasnät i Stockholm. Sofielund (3) Alternativets fördelar är att tillräcklig yta och tillgång till marken finns. Dessutom är avståndet till närmaste bostäder relativt stort. Alternativets nackdel är att tillfartsvägarna till området, utmed en sträcka av 2 km, behöver förstärkas för att klara transporterna. Vårsta (4) En fördel med alternativet är att Stockholms stad äger marken och markåtkomst är relativt lätt. Alternativets nackdelar är att transportvägarna till området är dåliga och att det ligger långt från planerat gasnät i Stockholm.

11 11 (21) Skrubba (5) Alternativets fördelar är att väganslutningarna till området är bra och att det inte finns någon pågående konkurrens om marken. Alternativets nackdelar är bland annat att området har lite jordbruksmark i närområdet. Skarpnäck (7) (Solvärmen 1) Alternativets fördelar är att det ligger i anslutning till ett lokalt värmeverk och att området är planlagt för energiförsörjning samt att det ligger i nära anslutning till planerat gasnät i Stockholm. Alternativets nackdel är att det har lite jordbruksmark i närområdet. Larsboda (8) Alternativets fördelar är att det finns goda möjligheter för transporter och att området är planlagt för industri. Alternativets nackdel är att det har lite jordbruksmark i närområdet samt att det finns bostäder i närheten (180 m) Föreslagen lokalisering Eftersom det råder biogasbrist i Stockholm, samtidigt som underlättande av biogasproduktion är prioriterat av Stockholm stad, är det troligt att ett flertal av de ovan beskrivna lokaliseringsalternativen kan bli aktuella för biogasproduktion i framtiden. Beroende på områdets yta, läge etc kan olika typer av anläggningar (biogasanläggning, LNGanläggning 2 och blandningsstation) bli aktuella. I Sofielund (i Huddinge) finns numera miljötillstånd (för SRV) för en biogasanläggning. Biogas från båda anläggningarna kommer att behövas i framtiden. Larsboda planläggs för andra verksamheter. I Högdalen 3 planeras en LNG-anläggning; i övrigt är det ont om utrymme här och en biogasanläggning bedöms bli svår att få plats med. För den aktuella verksamheten en biogasanläggning - bedöms fastigheten Solvärmen 1 vara ett lämpligt lokaliseringsalternativ. Ytan är relativt liten, men rymmer en biogasanläggning. Området är planlagt för energiförsörjning. Dessutom ligger det i nära anslutning till planerat gasnät; den färdiga biogasen kan således transporteras i markförlagd ledning, vilket gör att det totala antalet transporter kan hållas nere. Området bedöms ligga i ett trafikmässigt bra läge nära befintliga större vägar (Tyresövägen), vilket underlättar vid transport av råvaror till anläggningen och biogödsel från anläggningen. Avståndet från bostäder bedöms vara acceptabelt. Alternativets främsta nackdel är att det finns lite jordbruksmark i närområdet. Denna nackdel bedöms dock inte vara skäl för att överväga annan lokalisering. Av övriga utredda lokaliseringsalternativ som fortfarande är möjliga, det vill säga Brista, Hagby, Vårsta och Skrubba, bedöms inget vara mer lämpligt än den nu föreslagna lokaliseringen. 2 En LNG-anläggning är en anläggning för mottagning och lagring av flytande naturgas (LNG) samt förångning av LNG till naturgas i gasform. 3 Högdalen finns inte med som ett alternativ i lokaliseringsstudien. Högdalen har dock nämnts som alternativ lokalisering i de yttranden som inkommit i samband med utställningen av detaljplanen varför det tas upp här.

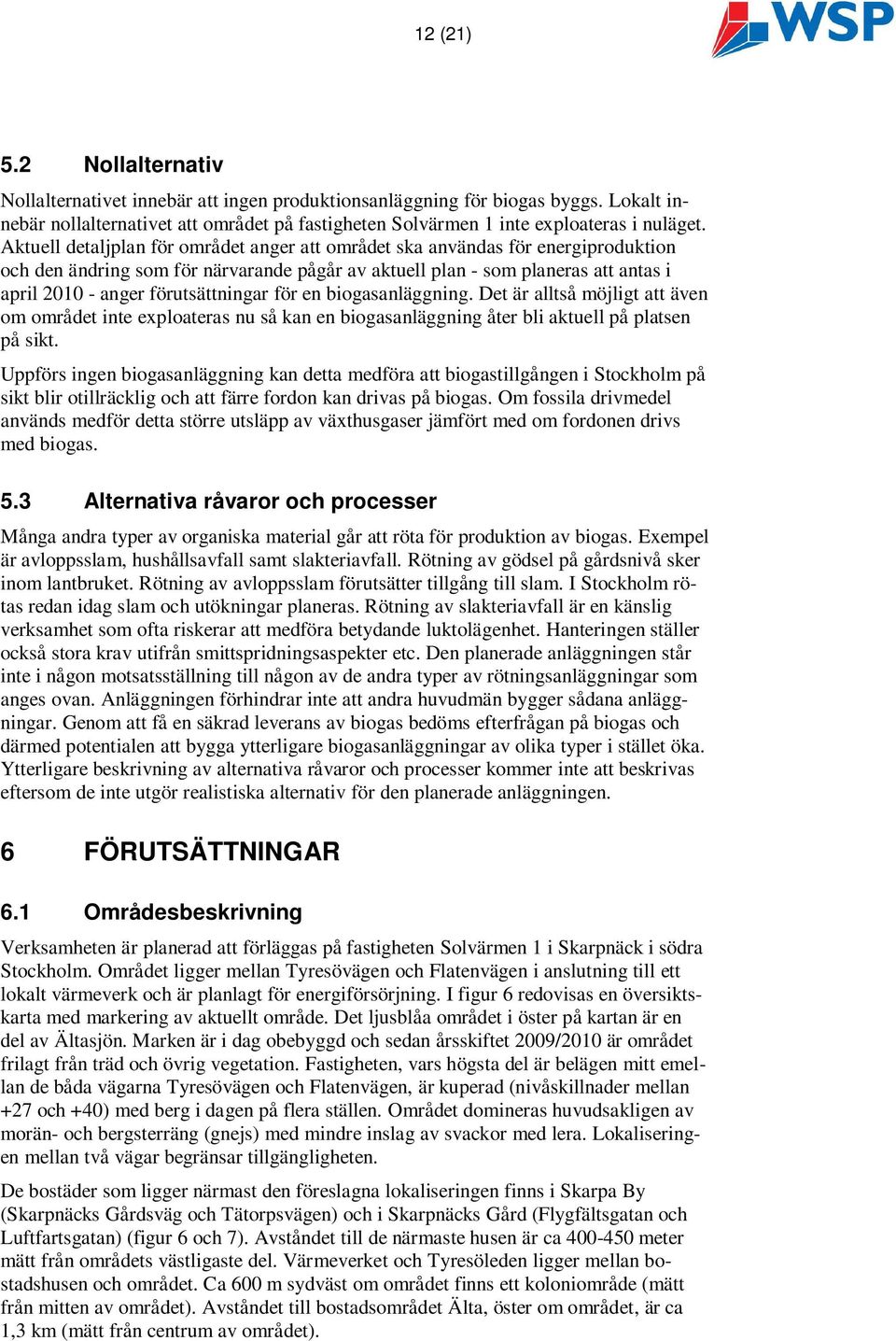

12 12 (21) 5.2 Nollalternativ Nollalternativet innebär att ingen produktionsanläggning för biogas byggs. Lokalt innebär nollalternativet att området på fastigheten Solvärmen 1 inte exploateras i nuläget. Aktuell detaljplan för området anger att området ska användas för energiproduktion och den ändring som för närvarande pågår av aktuell plan - som planeras att antas i april anger förutsättningar för en biogasanläggning. Det är alltså möjligt att även om området inte exploateras nu så kan en biogasanläggning åter bli aktuell på platsen på sikt. Uppförs ingen biogasanläggning kan detta medföra att biogastillgången i Stockholm på sikt blir otillräcklig och att färre fordon kan drivas på biogas. Om fossila drivmedel används medför detta större utsläpp av växthusgaser jämfört med om fordonen drivs med biogas. 5.3 Alternativa råvaror och processer Många andra typer av organiska material går att röta för produktion av biogas. Exempel är avloppsslam, hushållsavfall samt slakteriavfall. Rötning av gödsel på gårdsnivå sker inom lantbruket. Rötning av avloppsslam förutsätter tillgång till slam. I Stockholm rötas redan idag slam och utökningar planeras. Rötning av slakteriavfall är en känslig verksamhet som ofta riskerar att medföra betydande luktolägenhet. Hanteringen ställer också stora krav utifrån smittspridningsaspekter etc. Den planerade anläggningen står inte i någon motsatsställning till någon av de andra typer av rötningsanläggningar som anges ovan. Anläggningen förhindrar inte att andra huvudmän bygger sådana anläggningar. Genom att få en säkrad leverans av biogas bedöms efterfrågan på biogas och därmed potentialen att bygga ytterligare biogasanläggningar av olika typer i stället öka. Ytterligare beskrivning av alternativa råvaror och processer kommer inte att beskrivas eftersom de inte utgör realistiska alternativ för den planerade anläggningen. 6 FÖRUTSÄTTNINGAR 6.1 Områdesbeskrivning Verksamheten är planerad att förläggas på fastigheten Solvärmen 1 i Skarpnäck i södra Stockholm. Området ligger mellan Tyresövägen och Flatenvägen i anslutning till ett lokalt värmeverk och är planlagt för energiförsörjning. I figur 6 redovisas en översiktskarta med markering av aktuellt område. Det ljusblåa området i öster på kartan är en del av Ältasjön. Marken är i dag obebyggd och sedan årsskiftet 2009/2010 är området frilagt från träd och övrig vegetation. Fastigheten, vars högsta del är belägen mitt emellan de båda vägarna Tyresövägen och Flatenvägen, är kuperad (nivåskillnader mellan +27 och +40) med berg i dagen på flera ställen. Området domineras huvudsakligen av morän- och bergsterräng (gnejs) med mindre inslag av svackor med lera. Lokaliseringen mellan två vägar begränsar tillgängligheten. De bostäder som ligger närmast den föreslagna lokaliseringen finns i Skarpa By (Skarpnäcks Gårdsväg och Tätorpsvägen) och i Skarpnäcks Gård (Flygfältsgatan och Luftfartsgatan) (figur 6 och 7). Avståndet till de närmaste husen är ca meter mätt från områdets västligaste del. Värmeverket och Tyresöleden ligger mellan bostadshusen och området. Ca 600 m sydväst om området finns ett koloniområde (mätt från mitten av området). Avståndet till bostadsområdet Älta, öster om området, är ca 1,3 km (mätt från centrum av området).

13 13 (21) Figur 6. Översiktskarta. Bostadsområdena i Skarpnäcks gård och Skarpa by markerade väster om aktuellt område (inringat i rött). Söder om området breder Flatens naturreservat ut sig (figur 8). En mindre kil av naturreservatet finns även norr om Tyresövägen. Öster om området, i kilen mellan Tyresövägen och Flatenvägen, finns en mindre våtmark/damm. Detta område ingår också i naturreservatet. Norr om naturreservat ligger Nackareservatet. I närområdet finns ett antal entréer till Flatens naturreservat. Närmaste entré ligger söder om Flatenvägen, strax väster om det aktuella området och markeras med en stjärna i figur 7. Norr och öster om området ligger Ältasjön. Sjön Flaten, vars nordligaste vik syns i figur 7 är belägen söder om det aktuella området (se även figur 8). Bostäder Fjärrvärmeverk Ältasjön Kolonilotter Flaten Figur 7. Flygfoto över området med det aktuella området markerat i ljusgrönt. Närmaste entré till Flatens naturreservat har markerats med en stjärna.

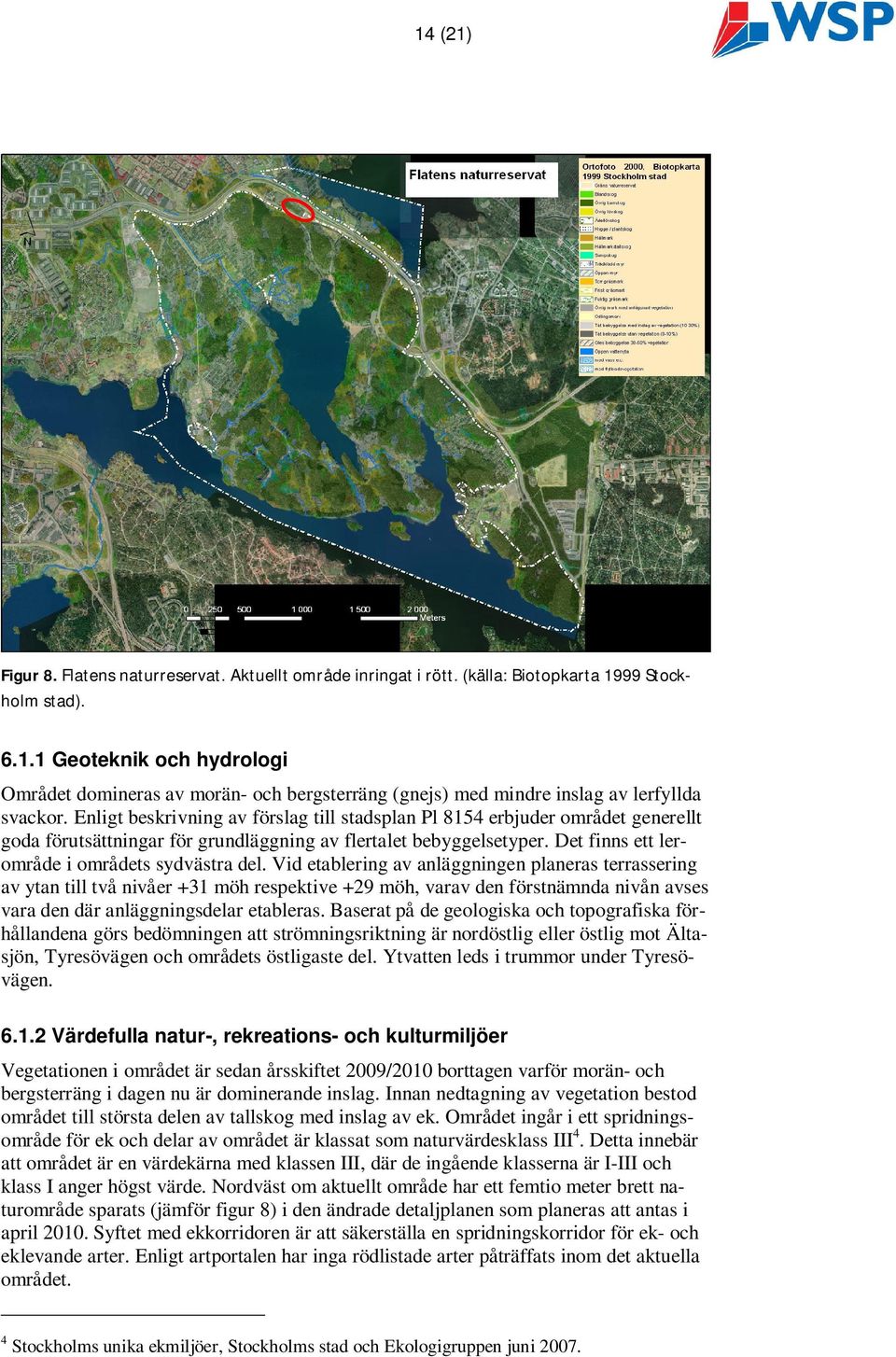

14 14 (21) Figur 8. Flatens naturreservat. Aktuellt område inringat i rött. (källa: Biotopkarta 1999 Stockholm stad) Geoteknik och hydrologi Området domineras av morän- och bergsterräng (gnejs) med mindre inslag av lerfyllda svackor. Enligt beskrivning av förslag till stadsplan Pl 8154 erbjuder området generellt goda förutsättningar för grundläggning av flertalet bebyggelsetyper. Det finns ett lerområde i områdets sydvästra del. Vid etablering av anläggningen planeras terrassering av ytan till två nivåer +31 möh respektive +29 möh, varav den förstnämnda nivån avses vara den där anläggningsdelar etableras. Baserat på de geologiska och topografiska förhållandena görs bedömningen att strömningsriktning är nordöstlig eller östlig mot Ältasjön, Tyresövägen och områdets östligaste del. Ytvatten leds i trummor under Tyresövägen Värdefulla natur-, rekreations- och kulturmiljöer Vegetationen i området är sedan årsskiftet 2009/2010 borttagen varför morän- och bergsterräng i dagen nu är dominerande inslag. Innan nedtagning av vegetation bestod området till största delen av tallskog med inslag av ek. Området ingår i ett spridningsområde för ek och delar av området är klassat som naturvärdesklass III 4. Detta innebär att området är en värdekärna med klassen III, där de ingående klasserna är I-III och klass I anger högst värde. Nordväst om aktuellt område har ett femtio meter brett naturområde sparats (jämför figur 8) i den ändrade detaljplanen som planeras att antas i april Syftet med ekkorridoren är att säkerställa en spridningskorridor för ek- och eklevande arter. Enligt artportalen har inga rödlistade arter påträffats inom det aktuella området. 4 Stockholms unika ekmiljöer, Stockholms stad och Ekologigruppen juni 2007.

15 15 (21) Enligt Stockholms vattenprogram 5 är Ältasjön en stor, grund och näringsrik sjö. Den sydvästra fjärdedelen tillhör Stockholm och ingår i Flatens naturreservat, resten av sjön tillhör Nacka kommun. Ältasjön är den översta sjön i Sicklaåns vattensystem. Större definierade tillflöden saknas. Utflödet rinner via Sicklaån (eller Ältaån) till Söderbysjön och vidare till Dammtorpssjön och Järlasjön. Söderbysjön- Dammtorpssjön är ett Natura 2000-område. Söderbysjön-Dammtorpssjön är eutrofa med en rik vattenvegetation och en rik insektsfauna 6. Sjöarna är inte helt naturligt eutrofierade men förekomsten av typiska arter indikerar att sjöarna ändå håller hög kvalitet. Det aktuella området omges i söder, öster och norr av Flatens naturreservat (figur 8). Norr om Flatens naturreservat ligger Nackareservatet. I närområdet finns ett antal entréer till Flatens naturreservat. Närmaste entré ligger söder om Flatenvägen, strax väster om området. Flatens naturreservat är välbesökt 7 och relativt många människor särskilt sommartid - rör sig i närområdet. Området ingår i Tyrestakilen som är en av Stockholms gröna kilar 8. Tyrestakilen sträcker sig i nord-sydlig riktning genom den södra delen av Stockholmsregionen. Kilen har sin början i de centrala och mer tätbebyggda delarna av Stockholm och passerar sedan söderut genom Nackareservatet och Erstavik. Aktuellt område nyttjas i dagsläget inte för rekreation. Områdets tillgänglighet och rekreativa värde begränsas starkt av närheten till Tyresövägen. Det finns inga stigar eller passager genom området. Området för den planerade verksamheten ligger inom en kulturhistoriskt intressant del av södra Stor-stockholm. Skarpnäcks gård har bland annat anor från medeltiden och byn Skarpa finns omnämnd redan Inom Flatens naturreservat finns ett antal fornlämningar; det finns dock inga kända fornlämningar inom området 9. De närmaste identifierade fornlämningarna en fornborg och en labyrint - återfinns söder om Flatenvägen, sydöst om området. 6.2 Planförhållanden och angränsande planering Detaljplaner Området ingår i generalplan Pl 5525 (fastställd 1964) och omfattas av stadsplan Pl8154 (laga kraft ). För närvarande pågår arbetet med att ändra detaljplanen för del av Solvärmen 1. Detaljplanen har varit ute på samråd under augusti september 2009 och utställning under januari februari Detaljplanen planeras att antas i april Syftet med ändringen av detaljplanen är att möjliggöra uppförandet av en produktionsanläggning för biogas (figur 9). I planen får högsta totalhöjd över nollplanet vara maximalt +56 m, vilket innebär en högsta byggnadshöjd på 25 m (räknat fån nivån +31 m). Silobyggnaderna och rötkammare ska färgsättas i en dov kulör för att minska påverkan 5 Stockholms vattenprogram Årsrapport , Stockholm vatten och Stockholms stad Bevarandeplan Söderbysjön-Dammtorpssjön, Länsstyrelsen i Stockholm Tillsynsarbete i Stockholms olika natur- och kulturreservat 2007, Bilaga 1, Stockholms stad, Upplevelsevärden i Tyrestakilen, Regionplane- och trafikkontoret, mars

16 16 (21) på landskapsbilden. I västra delen av planområdet, mellan biogasanläggningen och värmecentralen, säkerställs ett 50 meter brett skogsområde som spridningskorridor för ek och eklevande insekter. Större delen av spridningskorridoren avsätts som allmän platsmark NATUR i planen. Inom området närmast byggnaderna för biogasanläggningen anger detaljplanen att ekar med en stamdiameter över 30 cm endast får fällas på grund av säkerhetsskäl samt att marklov krävs. Utmed Tyresövägen ska en skyddsvall och trädplantering finnas. Figur 9. Markanvändning enligt föreslagen detaljplan (Dp ) Översiktsplan Aktuellt planområde betecknas som område för stadens tekniska försörjning i den nyss antagna översiktsplanen för Stockholm 10. I översiktsplanen beskrivs de globala klimatförändringarna som en av vår tids största utmaningar. Det krävs betydande ansträngningar från staden och från alla som bor och verkar i Stockholmsregionen för att målet om en fossilbränslefri stad till år 2050 ska kunna uppnås. En av de största utmaningarna för regionen är att minimera trafiksektorns klimatpåverkan. Det är bland annat viktigt att det finns en väl fungerande infrastruktur för produktion och distribution av alternativa drivmedel. I översiktsplanen anges också att staden ska värna kvarvarande områden med tillräckliga skyddsavstånd till bebyggelse. 10 Översiktsplan för Stockholms stad Promenadstaden, antagen 15 mars 2010.

17 17 (21) 6.3 Markägarförhållanden Staden äger marken och upplåter den till Fortum Värme med tomträtt. När detaljplanen vunnit laga kraft avses en särskild fastighet bildas för den planerade biogasanläggningen som upplåts med tomträtt till Stockholm Gas och arrenderas av Swedish Biogas International AB. 6.4 Områdesskydd Området ingår inte i område av riksintresse eller i någon annan form av skyddat område. 7 MILJÖMÅL OCH BEDÖMNINGSGRUNDER Det finns i dag 16 nationella miljökvalitetsmål. Målen beskriver och preciserar det tillstånd i miljön som behövs för att samhället ska vara ekologiskt hållbart. Följande miljömål bedöms vara särskilt relevanta för det aktuella projektet: Nationella miljömål 1. Begränsad klimatpåverkan Kommentar Om biogas från den planerade anläggningen ersätter användningen av fossila bränslen som fordonsbränsle bidrar verksamheten till minskade koldioxidutsläpp. Biogas ger ett lågt nettobidrag till koldioxidbalansen eftersom den koldioxid som avges vid förbränning är ungefär densamma som den koldioxid som tagits upp vid produktionen av råvaran. 2. Frisk luft Om biogas från den planerade anläggningen ersätter användningen av fossila bränslen som fordonsbränsle bidrar verksamheten till friskare luft. Utsläppen av kväveoxider, svaveloxider och partiklar från biogasdrivna fordon är mycket låga. 3. Bara naturlig försurning Om biogas från den planerade anläggningen ersätter användningen av fossila bränslen som fordonsbränslen bidrar dverksamheten till att minska utsläppen av försurande ämnen. Utsläppen av kväveoxider och svaveloxider från biogasdrivna fordon är mycket låga. 7. Ingen övergödning Om biogas från den planerade anläggningen ersätter användningen av fossila bränslen som fordonsbränsle bidrar verksamheten till att minska utsläppen av kväveoxider, som är en orsak till övergödning av mark och vatten. 8. Levande sjöar och vattendrag 15. God bebyggd miljö 16. Ett rikt växt- och djurliv Dagvatten kommer att tas om hand och renas lokalt. Vid en haverisituation ska organiskt material och släckvatten från anläggningen inte nå fram till infiltreringsytorna. Verksamheten kommer inte att belasta Ältasjön eller Natura 2000-området Söderbysjön-Dammtorpssjön. Verksamheten kommer således inte att motverka måluppfyllelse. Verksamheten kan både medverka till och motverka att uppnå målet god bebyggd miljö. Verksamheten bidrar till exempel till delmålen som rör hur förnybara energiresurser ska tas till vara i högre utsträckning. Samtidigt kan verksamheten medföra negativ påverkan på naturmiljön och närområdets rekreativa värde. Verksamheten kan ha negativ påverkan för den biologiska mångfalden då platsen för anläggningen ingår i spridningsområde för ek och eklevande arter. I MKB:n kommer även de regionala och lokala miljömålen som berörs att redovisas liksom även de riktvärden, miljökvalitetsnormer, bedömningsgrunder etc gällande miljökvalitet som bedöms vara relevanta.

18 18 (21) 8 FÖRSLAG PÅ MILJÖASPEKTER ATT BEHANDLA I MKB:N Nedanstående miljöaspekter avses att behandlas i den MKB som ska tas fram. 8.1 Huvudsakliga miljöaspekter - Anläggningsfasen De väsentligaste miljöaspekterna under anläggningsfasen bedöms preliminärt vara: Buller och vibrationer vid mark- och byggnadsarbeten Byggtransporter Eventuella utsläpp genom olycka, maskinhaveri etc. Påverkan på yt- och grundvatten 8.2 Huvudsakliga miljöaspekter Drift av verksamheten Direkta effekter Miljöeffekter som kan uppstå vid eller genom driften av den sökta verksamheten kommer att utredas och redovisas i MKB:n. De viktigaste miljöaspekterna för den aktuella anläggningen bedöms preliminärt vara de som anges nedan. I MKB:n avser Swedish Biogas International AB att främst fokusera bedömningen till dessa aspekter: Riskfrågor - Risker kopplade till planerad verksamhet behöver belysas främst utifrån två perspektiv. De risker som gashanteringen inom den planerade anläggningen utgör mot omgivningen behöver belysas, liksom de externa risker som kan påverka anläggningen och gashanteringen. Påverkan på yt- och grundvatten - Den planerade biogasanläggningen i sig kommer inte att generera några utsläpp till närliggande vattenområden. Allt vatten som används i anläggningen kommer att gå till kommunalt avlopp eller transporteras bort som biogödsel. Påverkan på vattenmiljöer (främst Ältasjön och dess koppling till Söderbysjön-dammtorpssjön) behöver emellertid belysas utifrån hantering av dagvatten och utifrån hur en katastrofsituation med ett större utsläpp kan hanteras. Påverkan på naturmiljö- och rekreationsvärden Naturmiljö- och rekreationsvärden kommer att belysas utifrån eventuell påverkan på närliggande naturreservat (Flatens naturreservat) och dess koppling till Nackareservatet, Tyrestakilen. Påverkan på visuell miljö/landskapsbild - Anläggningen, och då speciellt rötkammarna, kommer antagligen att utgöra ett synligt inslag i landskapsbilden i närområdet. Upplevelsen av anläggningen kommer att beskrivas från Flatenvägen och Tyresövägen, från bostäderna vid Skarpnäcks Gårdsväg och från nordlig och östlig riktning (Älta). Utsläpp till luft inklusive lukt Utsläpp till luft från anläggningen kommer att behandlas. Särskild vikt kommer att läggas vid att beskriva och behandla utsläpp som kan medföra luktolägenheter. Buller - Från biogasanläggningen kan bulleremissioner uppstå till följd av exempelvis pumpar, ventilation och kompressorer. Anläggningsdelar som kan

19 19 (21) generera buller kommer att vara inbyggda. Bulleremissioner från anläggningen bedöms preliminärt som små. Frågan kommer dock ändå att behandlas i MKB:n. Energi- och resurshushållning Indirekta effekter De väsentligaste indirekta effekterna bedöms vara nedanstående. Dessa kommer att i vissa fall beskrivas mer översiktligt än de direkta effekterna. Det ska poängteras att dessa aspekter inte regleras i själva tillståndsärendet. Utsläpp, buller och risker med transporter till och från den planerade anläggningen. Effekter av den planerade gasledningen mellan området och Högdalen kommer att beskrivas översiktligt och generellt. 9 GENOMFÖRDA OCH PLANERADE UTREDNINGAR 9.1 Riskbedömning WSP Brand & Risk har upprättat en övergripande riskbedömning för den planerad biogasanläggningen 11 samt ett kompletterande PM 12. Underlaget för de delar av tillståndsansökan och MKB:n som rör risker knutna till anläggningen och dess omgivning kommer att baseras på ovanstående riskbedömning och kompletterande PM. 9.2 Dagvattenutredning Inom ramen för arbetet med detaljplanen har ett förslag till dagvattenhantering inom fastigheten har tagits fram 13. En mer detaljerad dagvattenutredning kommer att tas fram vilken kommer att redovisas i kommande tillståndsansökan och tillhörande MKB. 10 KONTROLL M.M Kontrollprogram och säkerhetsrapport Kontrollprogram upprättas innan verksamheten påbörjas i enlighet med de villkor som ställs i tillstånd samt övriga relevanta föreskrifter Tidplan Tillståndsansökan beräknas att inlämnas under maj Driftstart för anläggningen är omkring 12 månader efter meddelat tillstånd. 11 Övergripande riskbedömning enligt miljöbalken Biogasanläggning Skarpnäck, WSP PM Verifiering av riskreducerande åtgärder, WSP PM avseende förslag till dagvattenhantering inom fastigheten Solvärmen 1, Tyrens, Reviderat ,

20 20 (21) 11 ADMINISTRATIVA UPPGIFTER Sökande: Swedish Biogas International AB Postadress: Södra Oskarsgatan 3B, Linköping Besöksadress: Södra Oskarsgatan 3B Kontaktperson: Peter Undén Telefon: Mobiltelefon: E-post: Kontaktperson i miljöfrågor: Peter Undén Telefon: Telefax: E-post: peter.unden@swedishbiogas.eu Fastighetsbeteckning: Solvärmen 1 Kommun: Stockholm Län: Stockholms län Prövningsgrund: Prövningsmyndighet: Länsstyrelsen i Stockholms län Tillsynsmyndighet: Miljöförvaltningen i Stockholms kommun Bilagor: Bilaga 1: Teknisk beskrivning - utkast

21 21 (21) BILAGA 1. TEKNISK BESKRIVNING UTKAST

22 UTKAST Swedish Biogas International AB UTKAST Teknisk Beskrivning - Skarpnäck Biogasanläggning Swedish Biogas International AB

23 Sida 1 av 22 UTKAST Innehåll 1 Orientering Produkterna Biogas Biogödsel Verksamhetsbeskrivning Omfattning Processbeskrivning Allmänt Mottagning och lagring av råvara Förbehandling Rötning Aktiv kolfilter Gashantering Biogödsellagring Anläggningens utformning Referensanläggning Emissioner och skyddsåtgärder Buller och bullerdämpande åtgärder Utsläpp till luft och emissionsbegränsande åtgärder Avgaser Luktämnen Metan Utsläpp till luft från transporter Utsläpp till vatten och emissionsbegränsande åtgärder Dagvatten Processvatten Sanitärt avloppsvatten Avfall Produktionsavfall Avfall från personalutrymmen Farligt avfall Skydds- och säkerhetsaspekter Gasläckage Brand Utsläpp av råvara till mark Övriga skydds- och säkerhetsaspekter Mediaförsörjning Energiförbrukning Elektricitet Värme Vatten Södra Oskarsgatan 3B, S Linköping, Sweden phone:

24 Sida 2 av 22 UTKAST Orientering Denna tekniska beskrivning omfattar en produktionsanläggning för biogas i Skarpnäck, Stockholm. Syftet med den planerade verksamheten är att möta den i Stockholmsregionen snabbt ökande efterfrågan på biogas för användning som fordonsbränsle i bussar och personbilar. Swedish Biogas International AB planerar därför att som produktionspartner till Stockholm Gas AB öka leveranserna av biogas till kunder i Stockholmsregionen genom att anlägga en ny produktionsanläggning som ansluts till planerat biogasdistributionsnät. Avsättning för produktionen kommer att ske till Stockholm Gas AB:s kunder i Stockholmsregionen. I den planerade anläggningen kommer biogas av fordonskvalitet samt biogödsel att produceras. Detta sker genom att mikroorganismer bryter ner organiskt material i en syrefri (anaerob) miljö. Vid denna nedbrytning bildas biogas, som huvudsakligen består av metan och icke-fossil koldioxid. Biogasen renas och kvalitetssäkras (uppgraderas) till fordonsgas genom avskiljning av koldioxid och andra föroreningar. Fordonsgas kan innehålla biogas eller naturgas eller en blandning av de båda. Metan är den kemiska benämningen för båda gaserna. Biogödsel är den andra produkten som erhålls vid produktionsprocessen. Den består av den biomassa som ej omvandlats till biogas och alla näringsämnen som kommit in genom råvarutillförseln. Biogödseln säljs som ett ekologiskt gödningsmedel som sprids på odlingsmark. Användning av biogödsel i lantbruket ger en miljövinst om den ersätter konstgödsel, vars framställning kräver stora fossila energiinsatser. Användning av biogödsel ger en återföring av den ändliga resursen fosfor samt lätt tillgänglig kväve till odlingsmarken. 2 Produkterna 2.1 Biogas Biogas består huvudsakligen av metan producerad genom biologisk nedbrytning av organiskt material i en syrefri miljö (rötning). Innan gasen distribueras i planerat biogasnät renas gasen till fordonsgasstandard (SS , Motorbränslen - Biogas som bränsle till snabbgående ottomotorer). Södra Oskarsgatan 3B, S Linköping, Sweden phone:

25 Sida 3 av 22 UTKAST Egenskaper Värde Enhet Metan (volymhalt vid 0 ºC, 101,325 kpa) 97±1 Vol-% Wobbeindex, undre 44,7-46,4 MJ/m 3 Tryckvattendaggpunkt vid högsta lagringstryck t= lägsta t-5 C månadsvisa dygnsmedeltemperatur Vattenhalt, max 32 mg/m 3 Koldioxid + syrgas + kvävgas, max 4 Vol-% Syrgas, max 1 Vol-% Total svavelhalt, max 23 mg/m 3 Totalhalt kväveföreningar (exklusive N2) räknat som NH3 20 mg/m 3 Partiklar, maxstorlek 1 µm Figur 1 Svensk Fordonsgasstandard SS Typ A Årligen kommer biogasanläggningen att producera Nm 3 (Nm 3 är gasvolym vid 0 ºC, 101,325 kpa) biogas av fordonsgas kvalitet. Vid anläggningen kommer det inte att finnas gas med högre tryck än 10 bar. 2.2 Biogödsel Biogödsel består huvudsakligen av vatten, som dessutom innehåller samtliga näringsämnen som tillförts med ingående råvara. Biogödseln är ett utmärkt gödningsmedel med stor andel lättillgänglig ammoniumkväve samt avses att klassas för ekologisk odling. Typiska näringsvärden för obehandlad biogödsel presenteras i figur 2. Data på näringsvärden kommer från provrötning i laboratorium av substratblandning liknande den som avses användas i Skarpnäck. Exakt innehåll i producerad biogödsel styrs helt av ingående substrat och kommer därför att variera över tid. Totalkväve N-tot 4,4 Kg/m3 Ammoniumkväve NH4-N 2,3 Kg/m3 Totalfosfor P-tot 1,1 Kg/m3 Totalkalium K 1,6 Kg/m3 Svavel S 0,3 Kg/m3 Kalcium Ca 0,2 Kg/m3 Magnesium Mg 0,4 Kg/m3 ph 7,5 TS-halt 5 % Askhalt 0,75 % Figur 2 Exempel på näringsvärde i obehandlad biogödsel. Årligen kommer omkring m 3 biogödsel att produceras på biogasanläggningen. I syfte att minimera behovet av färskvatten samt transporter från anläggningen kommer biogödseln avvattnas och delar av vätskefasen återcirkuleras i processen. Biogödseln kommer att säljas till odlare i tre fraktioner; obehandlad, vattenfas respektive torr biogödsel. All hantering kommer att vara sluten och anpassas till efterfrågan på den regionala marknaden. Södra Oskarsgatan 3B, S Linköping, Sweden phone:

26 Sida 4 av 22 UTKAST Verksamhetsbeskrivning 3.1 Omfattning Verksamheten vid den planerade biogasanläggningen omfattar samtliga aktiviteter i produktionskedjan, från mottagning av råvara till utleverans av biogas samt biogödsel. Nedan beskrivs de ingående komponenterna samt det planerade produktionsflödet som är nödvändigt för att transformera råvara till slutprodukter. Figur 3 Översiktligt processchema över planerad biogasanläggning. Råvaruflödet kommer in ovanifrån i Figur 3. Den övre delen av bilden visar på mottagning och lagring av råvaror. Kapaciteten i de ingående komponenterna dimensioneras för att vara flexibla för variationer i tillgång på råvarumarknaden. Nedan i figur 4 ges en översiktsbeskrivning av planerad anläggning. Figur 4 Förslag på layout för biogasanläggning på Solvärmen 1. 1 gasrening, 2 transformator, 3 gasfackla, 4 rötrestlager, 5 rötrestbuffert, 6 tre st rötkammare och mellanbyggnad, 7 reservyta framtida rötkammare, 8 pannhus, 9 elrum, labb, personalhus, 10 spannmålsmottagning och silor, 11 kvarnhus, 12 reservyta för avlastarbord, 13 Södra Oskarsgatan 3B, S Linköping, Sweden phone:
