1 Dörrar, vindfång Finlands byggbestämmelsesamling del F1 I F1 finns följande föreskrifter om dörrar och öppningar: Med undantag av bostadshus skall den fria bredden vara minst 850 mm för brukare av rullstol eller hjulförsett gångredskap anpassade ingångar och vindfång, dörrar och öppningar i korridorer samt dörrar för rörelsehindrade lämpliga sanitetsutrymmen. Den fria bredden på dörrarna från förbindelseled till förvaltnings-, service-, affärs- och arbetsutrymmen skall vara minst 800 mm. Trösklar får vara högst 20 mm höga. Projektet Helsingfors för alla, Handikappades samhällsplaneringstjänst (VYP) och Jyrki Heinonen

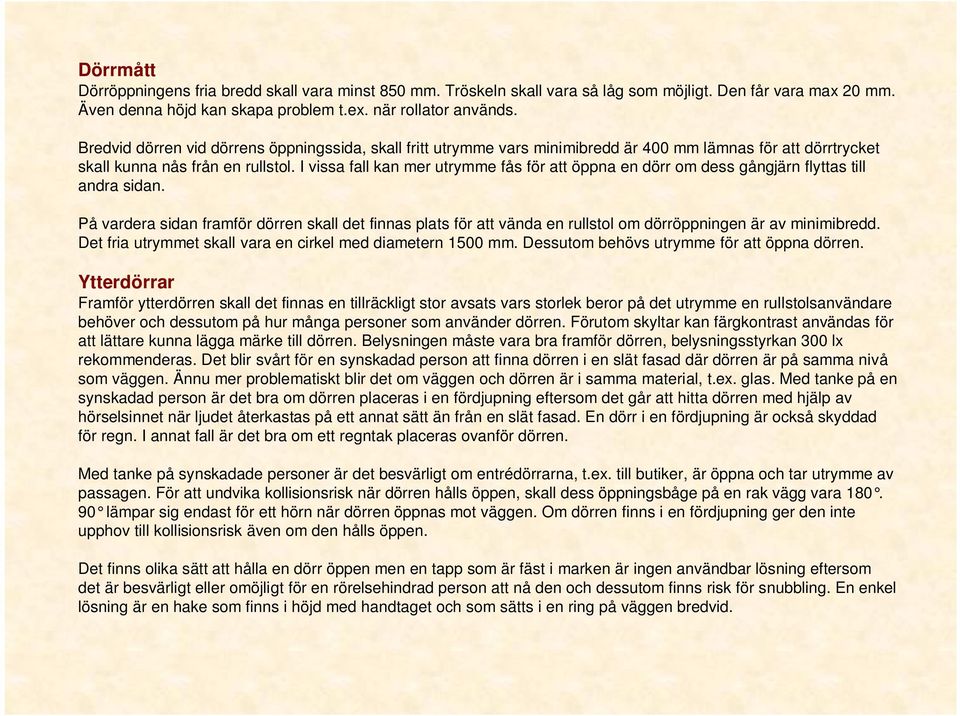

2 Dörrmått Dörröppningens fria bredd skall vara minst 850 mm. Tröskeln skall vara så låg som möjligt. Den får vara max 20 mm. Även denna höjd kan skapa problem t.ex. när rollator används. Bredvid dörren vid dörrens öppningssida, skall fritt utrymme vars minimibredd är 400 mm lämnas för att dörrtrycket skall kunna nås från en rullstol. I vissa fall kan mer utrymme fås för att öppna en dörr om dess gångjärn flyttas till andra sidan. På vardera sidan framför dörren skall det finnas plats för att vända en rullstol om dörröppningen är av minimibredd. Det fria utrymmet skall vara en cirkel med diametern 1500 mm. Dessutom behövs utrymme för att öppna dörren. Ytterdörrar Framför ytterdörren skall det finnas en tillräckligt stor avsats vars storlek beror på det utrymme en rullstolsanvändare behöver och dessutom på hur många personer som använder dörren. Förutom skyltar kan färgkontrast användas för att lättare kunna lägga märke till dörren. Belysningen måste vara bra framför dörren, belysningsstyrkan 300 lx rekommenderas. Det blir svårt för en synskadad person att finna dörren i en slät fasad där dörren är på samma nivå som väggen. Ännu mer problematiskt blir det om väggen och dörren är i samma material, t.ex. glas. Med tanke på en synskadad person är det bra om dörren placeras i en fördjupning eftersom det går att hitta dörren med hjälp av hörselsinnet när ljudet återkastas på ett annat sätt än från en slät fasad. En dörr i en fördjupning är också skyddad för regn. I annat fall är det bra om ett regntak placeras ovanför dörren. Med tanke på synskadade personer är det besvärligt om entrédörrarna, t.ex. till butiker, är öppna och tar utrymme av passagen. För att undvika kollisionsrisk när dörren hålls öppen, skall dess öppningsbåge på en rak vägg vara lämpar sig endast för ett hörn när dörren öppnas mot väggen. Om dörren finns i en fördjupning ger den inte upphov till kollisionsrisk även om den hålls öppen. Det finns olika sätt att hålla en dörr öppen men en tapp som är fäst i marken är ingen användbar lösning eftersom det är besvärligt eller omöjligt för en rörelsehindrad person att nå den och dessutom finns risk för snubbling. En enkel lösning är en hake som finns i höjd med handtaget och som sätts i en ring på väggen bredvid.

3 Att öppna dörren Om dörren har en lätt konstruktion blir det lättare att använda dörren. Dörren får inte vara tung, styrkan som krävs för att öppna dörren med handkraft är max 10 Newton. Automatiska skjutdörrar är lättast att använda och skapar inga kollisionsrisker i stil med en svängdörr. De lämpar sig ändå inte som dörrar i en utrymningsväg utan elsystem och mekanism med vilka säkras att dörrarna öppnas och hålls öppna i en situation med brandfara. Roterande dörrar är besvärliga med tanke på både rörelsehindrade och synskadade. Tanken är att en roterande dörr ska fungera som vindfång där endast en dörr i taget är öppen. Förutom roterande dörrar behövs det också alltid en svängdörr. En automatisk svängdörr öppnas i allmänhet med en tryckknapp eller en radar. Dörren måste hinna öppnas helt innan man kommer fram till den för att undvika kollisionsrisk. Sensorn måste riktas så att den reagerar även för en kortväxt person eller ett barn. Med hjälp av öppningsanordningen skall dörren kunna hållas öppen minst 25 sekunder. Om dörren öppnas automatiskt genom att trycka på en tryckknapp eller en tangent, beror den nödvändiga tiden på avståndet mellan knappen och dörren. Tangenten placeras på en höjd som lämpar sig för såväl rullstolsanvändare, kortväxta personer som fullvuxna gående personer, 850 mm från marken och på minst 400 mm:s avstånd från hörnet, då kan den nås från en rullstol. I dörren kan en lättningsanordning monteras; denna startas när dörren öppnas manuellt. Denna apparat kan vara farlig om man inte vet om den och dörren plötsligt öppnas mot en. Dörren skall stanna av t.o.m. en lätt beröring. Det är bra om tomrör för elledningar reserveras för automatisk öppningsanordning i dörren. Installationen kan även göras som ytinstallation. En dörr med öppningsanordning kan öppnas med fjärrkontroll. Fjärrkontrollen kan fästas i rullstolens armstöd.

4 Glasdörrar I nedre kanten av glasdörren skall det finnas en sparkskiva som är minst 300 mm hög. Dörren indelas i mindre rutor med ramverk eller utrustas med självhäftande märken som placeras i ögonhöjd mm från golvet och för barn dessutom 1000 mm från golvet för att göra det lättare att lägga märke till dörren. Vindfång Vindfånget dimensioneras så att det blir tillräckligt rymligt för en elrullstol som används utomhus. Om automatiska skjutdörrar används eller om svängdörrarna öppnas utåt från vindfånget, räcker djupet 1400 mm och bredden 1400 mm. I allmänhet öppnas dörrarna i den riktning man avlägsnar sig, dvs. den inre dörren öppnas in mot vindfånget. I detta fall behövs 1400 mm på djupet och dessutom 900 mm för dörren när den öppnas. När automatiska dörrar används skall båda dörrarna fungera enligt samma princip. För att kunna göra en helomvändning måste utrymmet vara minst 1500 mm x 1500 mm, helst 1800 mm x 1800 mm. Om vindfångets bredd är minst 1800 mm, kan två rullstolar mötas. I detta fall måste också dörröppningen vara minst 1800 mm bred. Vindfånget måste vara rymligare än det som nämndes ovan om en rengöringsapparat för rullstolen eller ett tappställe och golvbrunn installeras för att kunna tvätta hjul eller hundtassar. Vindfånget skall inte ha någon tjock, mjuk matta. Om galler används får det inte vara halt. Mellanrummen i gallret får vara högst 5 mm. Vindfånget måste ha bra belysning för att förhindra bländning p.g.a. ljusskillnaden vid förflyttning inifrån ut i dagsljuset. Om dagsljuset är starkt ute och om det är skumt inne, anpassar sig ögonen långsamt till ljusskillnaden, i synnerhet i fråga om personer med svag syn, och kan skapa risk för olycksfall. Belysningen kan regleras enligt ljuset utomhus.

5 Innerdörrar Den fria bredden på öppningen för innerdörren skall vara minst 850 mm för en rullstol. För rullstolen krävs en större öppning än 850 mm om en vändning måste göras genast efter dörren. Om man svänger från korridoren in i rummet, skall summan av den fria bredden på korridoren och dörröppningen vara minst 2300 mm, mao. om korridoren blir smalare skall dörröppningen vidgas. Ju bredare dörröppningar desto lättare blir det att röra sig i lägenheten. Det går att köra snett in genom en bred dörröppning utan att varje gång bli tvungen att noggrant vända rullstolen vinkelrätt mot dörren. I breda dörröppningar kan pardörrar eller en skjutdörr användas. Skjutdörrens mekanism skall vara sådan att dörrskivan glider så lätt som möjligt. Den fria bredden på den sida av pardörren som öppnas, skall vara minst 850 mm. Om det är fråga om en dörr som inte är en utgångsdörr, är det förnuftigt om dörren öppnas från det mer trafikerade utrymmet in i det mindre trafikerade, t.ex. från en korridor in i ett rum. Dörrarna skapar kollisionsrisk om de är delvis öppna och öppnas mot korridoren. De skall antingen vara stängda eller helt öppna mot väggen. Valet av riktning beror på utrymmenas storlek, form och möblerbarhet. Dörren till ett hygienutrymme måste ändå alltid öppnas utåt. Om en person fallit på golvet i hygienutrymmet, är denna i vägen för en dörr som öppnas in mot hygienutrymmet. Trösklar Det är skäl att undvika trösklar i mån av möjlighet. Enligt byggnadsbestämmelserna får tröskeln vara högst 20 mm hög. Också en tröskel av denna höjd gör det svårare att röra sig. Trösklarna planeras så att de lätt kan bytas ut eller avlägsnas. När ett utrymme ändras kan man istället för en vanlig tröskel använda släptröskel i nedre delen av dörren och i våtrum pneumatisk gummitröskel.

6 Dörrhandtag, dörrtrycken och lås Dörren skall ha sådana spärrar och sådant lås att dörren kan öppnas med en hand från vardera sidan. Det är besvärligt för en rörelsehindrad person att öppna en dörr om nyckeln skall vridas med ena handen och dörrtrycket tryckas samtidigt med andra handen. Låsmodeller och sätt att förse dörren med beslag som gör att nyckeln eller låsets vridknapp måste användas som handtag, skall också undvikas. Ett separat handtag är en bättre lösning. Olika varianter av stora bygelhandtag är lätta att använda. Låsets vridknapp måste vara tillräckligt stor. Låset skall monteras så att det finns tillräckligt utrymme för fingrarna mellan låset och dörrkarmen när dörren öppnas. Ett lås som öppnas med ett mynt skall vara lätt att använda och kunna öppnas med en hand. Av toalettlåset i sanitetsutrymmen skall det vara lätt att både på in- och utsidan konstatera om dörren är låst. Det är viktigt att en låst dörr i nödfall kan öppnas även från utsidan. En tillräckligt stor rödvit skylt eller signalljus skall användas på både inoch utsidan av låset. Ett dörrtrycke som vänt i lodrät ställning låser dörren rekommenderas för toalettdörren. För stängningen monteras ett bygelhandtag på 800 mm:s höjd från golvet i en svängdörr. Då kan en rullstolsanvändare dra igen dörren bakom sig. Handtaget får inte ha några vassa hörn eller kanter på vilka man kan stöta sig. Händernas funktionsförmåga men också tyngden av dörren som öppnas, påverkar valet av storlek och form på handtaget. Ett bygelhandtag skall vara tillräckligt stadigt och stort för att få ett bra grepp om det. Ibland måste dörren gå att öppna med handleden, dvs. handen måste sättas genom bygelhandtaget. Ett bygelhandtag har följande mått: fri bredd 140 mm och fritt djup mm beroende på om handtaget skall användas med fingrarna eller handleden. Det är lättare att använda ett lodrätt handtag än ett vågrätt handtag. När ett vågrätt handtag används, måste handleden vridas medan handleden hålls rak om ett lodrätt handtag används. Nickel, gummi eller konstgummi får inte användas i handtag och dörrtrycken eftersom dessa förorsakar kontaktallergi. Dörrstängare och stoppare samt anordningar för att hålla dörrar öppna och stängda, skall regleras så att det är lätt att stänga och öppna dörrar.

7 1. Framför dörren skall det finnas en tillräckligt stor avsats för att öppna dörren och för att vända med rullstol. Dörren får inte vara tung, max vikt 10 N. Gallret framför dörren skall vara i nivå med avsatsen, max bredd på mellanrummen är 5 mm. (Bergmansgatan)

8 2. En automatisk svängdörr öppnas med en tryckknapp som placeras så att dörren inte skapar kollisionsrisk. Dörren skall hållas öppen minst 25 s. (Gumtäktsvägen 1)

9 3. Öppningsknappen kan finnas nära dörren om den öppnas utåt och ingen kollisionsrisk finns. Lämplig höjd är 850 mm från golvet och lämpligt avstånd från hörnet 400 mm för tryckknappen. (Gumtäktsvägen 1)

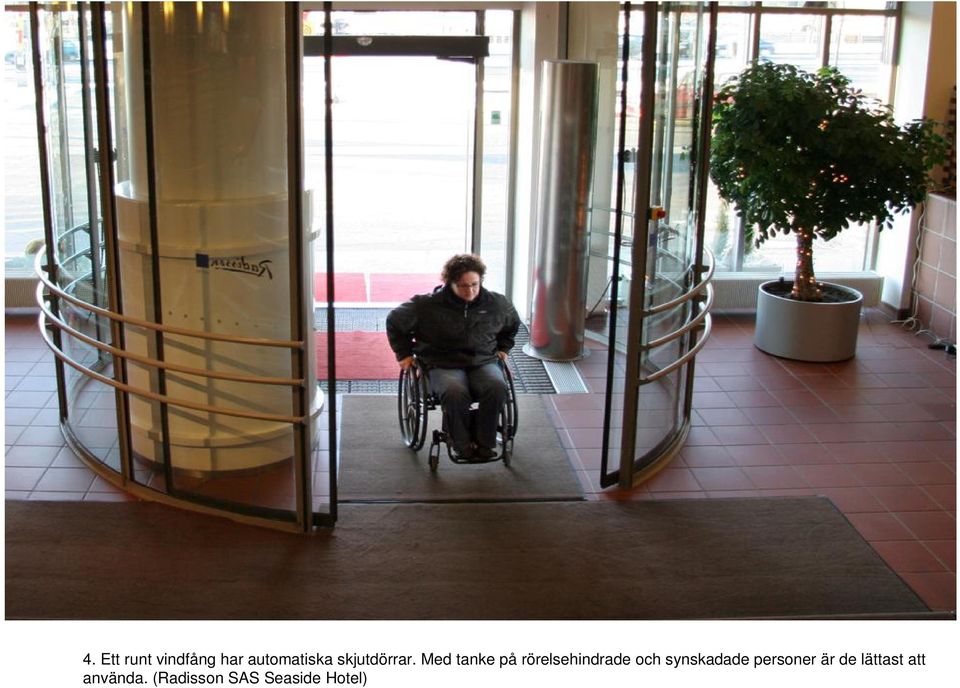

10 4. Ett runt vindfång har automatiska skjutdörrar. Med tanke på rörelsehindrade och synskadade personer är de lättast att använda. (Radisson SAS Seaside Hotel)

11 5. En tillgänglig entré har automatiskt svängande smala pardörrar som inte tar stor plats när de öppnas. (Agricolakyrkan)

12 6. Det lilla vindfångets båda dörrar är automatiska. Tröskeln skall vara så låg som möjligt, högst 20 mm hög. (Agricolakyrkan)

13 7. Karuselldörrar är besvärliga för både rörelsehindrade och synskadade. (Sanoma-huset)

14 8. Förutom karuselldörrar behövs det också alltid svängdörrar. Denna karuselldörr är så trång att det inte kan användas med rullstol eller rollator. (Kiasma)

15 9. En borstningsmaskin för rullstolens hjul har placerats i det rymliga vindfånget. (Synapsia)

16 10. Ett tappställe och en golvbrunn har installerats i vindfånget för att en ledarhunds tassar skall kunna tvättas. (Iiris - service- och verksamhetscentret för synskadade)

17 11. Glasdörrar skall markeras med självhäftande märken eller indelas med ramar för att även personer med svag syn skall lägga märke till dem. Markeringarna skall vara i ögonhöjd, mm från golvet samt dessutom 1000 mm från golvet med tanke på barn. (Ämbetshuset i Berghäll)

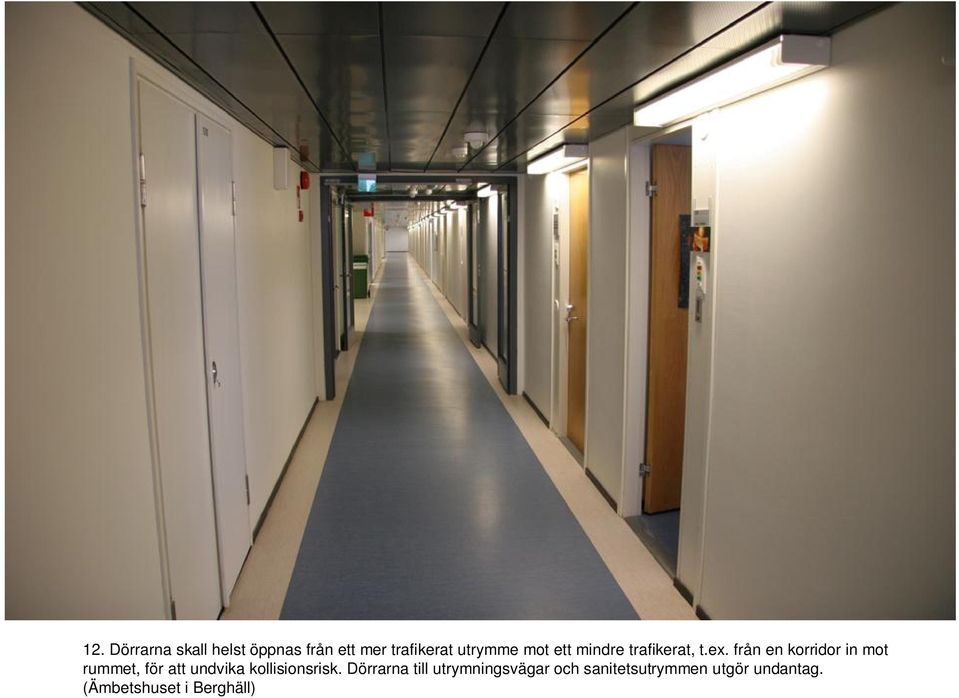

18 12. Dörrarna skall helst öppnas från ett mer trafikerat utrymme mot ett mindre trafikerat, t.ex. från en korridor in mot rummet, för att undvika kollisionsrisk. Dörrarna till utrymningsvägar och sanitetsutrymmen utgör undantag. (Ämbetshuset i Berghäll)

19 13. Dörrhandtaget planeras så att det går att få ett stadigt grepp om det. Det är lättare att fatta ett lodrätt handtag än ett vågrätt. (Helsingfors stadsteater)

20 14. Ett lås som öppnas med ett mynt skall vara lätt att använda och fungera med en hand. (Kampens centrum)

21 15. Låsen i sanitetsutrymmen skall placeras så att de kan nås av en rullstolsanvändare på både in- och utsidan av utrymmet, mm från golvet och 400 mm från hörnet. (Kampens centrum)
