1 Ägarens handbok PRO kanaler VHFIUHF/Air/800 MHz Scanner Läs igenom instruktionerna innan apparaten används. RadioShack Funktioner Med scannern RadioShack PRO Channel VHF/UHF/Air/800 MHz kan du följa med i vad som händer på stadens gator. Det går att avlyssna mer än frekvenser. Apparaten har följande utmärkande egenskaper: Två antenner följer med - välj den antenn som bäst motsvarar dina behov. Med den påmonterade korta antennen kan starka signaler tas emot och apparaten blir lätt att ta med och använda, medan den medföljande böjliga antennen ger mycket bra mottagning och är konstruerad så att antennbrott kan undvikas. Elva servicebanker - förvalda frekvenser kan genomsökas. Tio minnesbanker - tio kanaler kan sparas i vardera av de tio bankerna så att signaler kan identifieras lättare. Prioriterade kanaler - en kanal i varje bank kan programmeras (totalt tio) och sedan kan apparaten kontrollera kanalerna varannan sekund så att du inte missar något på kanalerna. Hypersearch Tm - scannern kan ställas in på att söka upp till 300 steg per sekund för att snabbt kunna hitta intressanta sändningar. (Den normala sökhastigheten är 100 steg per sekund) Två sekunders scanningsfördröjning - fördröjer scanningen automatiskt med upp till två sekunder innan apparaten går till nästa kanal, så att du kan höra mera av kommunikationen. Spärrfunktion - scannern kan ställas in så att den spärrar vissa angivna frekvenser. Direkt frekvenssökning - alla frekvenser söks igenom, med början i en angiven frekvens. Datasignalspärr - scannern spärrar omodulerade signaler eller datasignaler under sökningen. På så sätt kan andra signaler än röstsignaler skalas bort, vilket gör sökningen snabbare.

2 2 Sökningsspärr - scannern kan ställas in för att spärra upp till valda 20 frekvenser under sökningen. På så sätt kan oönskade sändare spärras. Tre alternativa spänningskällor - scannern kan drivas med alkaliska eller laddningsbara nickelkadmiumbatterier, med extern växelströmskälla via en växelströmsadapter/laddare, eller med likström via en likströmsadapter (extra tillbehör).. Minnesbackup - sparar de frekvenser som finns i minnet under upp till 3 dagar om spänningen till PRO-74 bryts. Knappljud - scannern ger ett ljud om en operation utförs korrekt och en felljud ifall en ogiltig inmatning görs. Det går att stänga av knappljuden. Displaybelysning - scannerns display kan läsas även i svagt ljus. Batterivarning - varnar när batterieffekten sjunker. Batterisparfunktion - sparar batterieffekt när scannern inte känner av några sändare under 5 sekunder, medan en kanal manuellt väljs eller medan du programmerar scannern. Knapplås - scannerns knappar kan låsas för att förhindra avsiktliga ändringar av scannerns inställningar. 3 Återuppta vid start - scannerns inställningar sparas när spänningen stängs av. Det går att komma tillbaka till samma inställning, om scannern av misstag stängs av eller om batterierna blir för svaga. Trippel omställningskrets - tar bort alla speglingsstörningar från mellanfrekvensen IF (intermediate frequency) så att endast den valda frekvensen hörs. Scannern kan ta emot följande band: Frekvensområde Steg Sändning (MHz) (khz) VHF Lo (låg) Flygplan/flygshower Radio/TV sändning meters amatörband VHF Hi (hög) cm amatörband

3 UHF Standard Band UHF "T" band UHF Hi (hög) Vi rekommenderar att du antecknar scannerns serienummer här. Numret finns på apparatens baksida. Serienummer: Laglig scanning Scannern ska användas enligt de lagar som gäller i användningslandet. Kontrollera alltid att den avsedda användningen är lagligt tillåten. Varken lntertan Inc eller dess dotterbolag kan hållas ansvariga för illegal användning av scannern. 4 Innehåll FÖRBEREDELSER 5 Spänningskällor 5 Inbyggda batterier 5 Laddning av nickel-kadmiumbatterier 6 Använda vanlig växelström 7 Spänningsmatning från fordonet 7 Ansluta en antenn 8 Anslutning av en extra antenn 9 Ansluta en extra högtalare 9 Ansluta öronsnäcka/hörlurar 10 Lyssna säkert 10 Trafiksäkerhet 10 Montera bältesfäste 10 FÖRSTÅ SCANNERNS FUNKTIONER 10 En titt på knappsatsen 11 En titt på displayen 12 Använda banker 13 Minnesbanker 13 Servicebanker 14

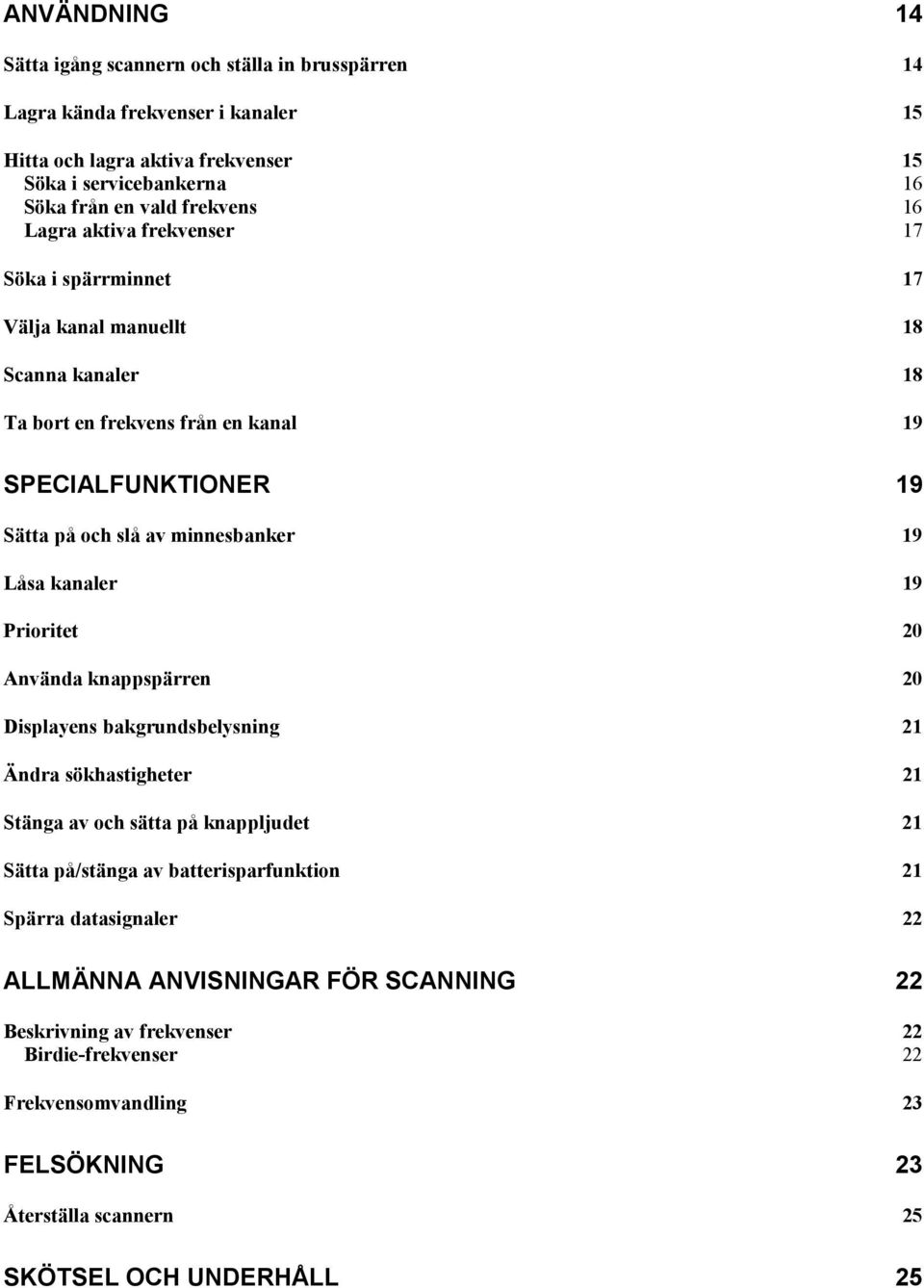

4 ANVÄNDNING 14 Sätta igång scannern och ställa in brusspärren 14 Lagra kända frekvenser i kanaler 15 Hitta och lagra aktiva frekvenser 15 Söka i servicebankerna 16 Söka från en vald frekvens 16 Lagra aktiva frekvenser 17 Söka i spärrminnet 17 Välja kanal manuellt 18 Scanna kanaler 18 Ta bort en frekvens från en kanal 19 SPECIALFUNKTIONER 19 Sätta på och slå av minnesbanker 19 Låsa kanaler 19 Prioritet 20 Använda knappspärren 20 Displayens bakgrundsbelysning 21 Ändra sökhastigheter 21 Stänga av och sätta på knappljudet 21 Sätta på/stänga av batterisparfunktion 21 Spärra datasignaler 22 ALLMÄNNA ANVISNINGAR FÖR SCANNING 22 Beskrivning av frekvenser 22 Birdie-frekvenser 22 Frekvensomvandling 23 FELSÖKNING 23 Återställa scannern 25 SKÖTSEL OCH UNDERHÅLL 25

5 SPECIFIKATIONER 26 6 Förberedelser Anm: Scannerns display skyddas med en bit plastfilm under transporten. Ta bort filmen innan scannern används. Spänningskällor Scannern kan matas från tre olika källor: * inbyggda batterier (medföljer inte) * Vanlig växelström med en växelströmsadapter (extra tillbehör) * Matning från fordonets batteri med en likströmsadapter (extra tillbehör) Inbyggda batterier Scannern kan drivas med fyra batterier i storlek AA. För att få längsta möjliga drifttid och bästa prestanda, rekommenderar vi att använda alkaliska batterier. Det går också att använda fyra laddningsbara nickel-kadmiumbatterier. Innan nickelkadmiumbatterier används, måste de laddas (se avsnittet "Ladda nickel-kadmiumbatterier" på sidan 9). Gör så här för att montera batterierna. 1. Tryck upp fliken ovanför batterifacket på scannerns baksida, lyft bort batterifackets lock. 2. Om alkaliska batterier ska användas, använd ett spetsigt föremål, t ex en penna, för att ställa in väljaren ALKALINE /vp JACK /hp NI-CD inuti facket på ALKALINE. Om nickelkadmiumbatterier ska användas, ställ väljaren på NI-CD. Varning: Sätt aldrig väljaren ALKALINE /vp JACK /hp NI-CD på NI-CD om inte laddningsbara batterier ska monteras. Ej laddningsbara batterier kan bli heta eller explodera om du försöker ladda om dem. 3. Montera två batterier i facket och två i locket enligt de märkningar för polaritet (+ och -) som finns i facket.

6 Försiktighet: Använd bara nya batterier med rätt storlek och rekommenderad typ. Ta alltid bort gamla eller utslitna batterier. Gamla batterier kan i vissa fall läcka kemikalier som förstör elektroniska kretsar. Blanda inte gamla och nya batterier, olika typer av batterier (alkaliska och omladdningsbara), eller laddningsbara batterier med olika kapacitet. 4. Sätt tillbaka locket. Om BATT.LO blinkar och scannern piper var 15:e sekund, byt ut batterierna (alkaliska) eller ladda om dem (laddningsbara nickel-kadmiumbatterier). Försiktighet: Hantera utslitna batterier på miljövänligt sätt. De for inte kastas i soporna eller brännas upp. Laddning av nickel-kadmiumbatterier Scannern har en inbyggd krets som gör att laddningsbara nickel-kadmiumbatterier kan laddas medan de finns i apparaten. Vid laddning av batterierna, ställ väljaren ALKALINE /vp JACK /hp NI-CD på NI-CD, sätt in nickel-kadmiumbatterierna i scannern och anslut en extern växelströms- eller likströmsadapter till scannerns spänningsanslutning (se avsnittet "Använda vanlig växelström på sidan 10 eller Använda fordonets spänningskälla" på sidan 11). Varning: Anslut inte någon av adaptrarna till scannern om den har batterier som inte kan laddas (t ex alkaliska batterier), om väljaren ALKALINE /vp JACK /hp NI-CD är inställd på NI- CD eller om du är osäker på väljarens läge. Ej laddningsbara batterier kan bli heta eller explodera om du försöker ladda om dem. Innan nickel-kadmiumbatterier används första gången, ladda dem minst 24 timmar så att de blir helt uppladdade. Urladdade batterier blir fullt laddade på ca 10 till 18 timmar. Det tar längre tid att ladda upp dem om scannern är påslagen under laddning. Anmärkningar:

7 Nickel-kadmiumbatterier håller längre och ger mera effekt om de ibland laddas ur helt. För att göra detta, använd scannern tills den börjar pipa var 15:e sekund och Batt.lo börjar blinka. Ladda aldrig nickel-kadmiumbatterier vid temperaturer över 45 C (113 F) eller under 4 C (40 F), batterierna kan skadas. Viktigt: När laddningsbara batterier blir obrukbara, ska de återvinnas på ett miljövänligt sätt. Kontakta kommunen eller återförsäljaren för information om var batterier kan lämnas in. Några alternativ kan vara: batteriinsamlingar, insamlingsburkar hos RadioShack-återförsäljaren eller återvinningscentraler. Använda vanlig växelström Scannern kan anslutas till ett vanligt vägguttag om en växelströmsadapter (extra tillbehör) används. Försiktighet: * Den rekommenderade växelströmsadaptern ger 9 V och minst 300 ma. Den har en rund plugg med den negativa polen i mitten som passar in i scannerns spänningsanslutning (POWER). Om en adapter som inte uppfyller specifikationerna används, kan scannern eller adaptern skadas. * För att skydda scannern och adaptern, är det viktigt att alltid göra så här: Anslut alltid i adaptern till scannern innan adaptern sätts in i vägguttaget, och ta alltid bort adaptern ur vägguttaget innan den kopplas loss från scannern. * Om batterier används, se till att väljaren ALKALINE /vp JACK /hp NI-CD står i rätt läge (se avsnittet "Inbyggda batterier" på sidan 7). 1. Vrid volymknappen (VOLUME) moturs tills den klickar. Då är apparaten avstängd. 2. Sätt in adapterns runda plugg med 3,4 mm ytterdiameter/1,3 mm innerdiameter i scannerns spänningsanslutning (POWER). 3. Sätt adapterns andra ände i ett vanligt vägguttag. Spänningsmatning från fordonet

8 För att driva scannern från fordonets cigarettuttag behövs en likströmsadapter. Försiktighet: Likströmsadaptern ska kunna ge 9 V och minst 300 ma. Mittstiftet ska vara den negativa polen och anslutningspluggen måste passa i scannerns spänningsanslutning. Den av oss rekommenderade adaptern uppfyller specifikationerna. Om en adapter som inte uppfyller specifikationerna används, kan scannern eller adaptern skadas. För att skydda fordonets elsystem, plugga in adaptern i scannern innan den ansluts till fordonets cigarettändaruttag. Ta alltid bort adaptern från fordonets cigarettändaruttag innan den kopplas loss från scannern. Om batterier används, se till att väljaren ALKALINE /vp JACK /hp NI-CD står i rätt läge (se avsnittet "Inbyggda batterier" på sidan 7). 1. Vrid volymknappen (VOLUME) moturs tills den klickar. Då är apparaten avstängd. 2. Sätt likströmsadapterns spänningsväljare på 9 V. 3. Sätt in adapterns runda plugg med 3,4 mm ytterdiameter/1,3 mm innerdiameter i adapterns kabel. Mittstiftet ska vara minuspol (-).. 4. Sätt in adapterns runda plugg i scannerns spänningsanslutning (POWER). 5. Sätt adapterns andra ände fordonets cigarettändaruttag. När likströmsadaptern inte längre används, koppla loss den från cigarettändaruttaget och sedan från scannern. Anm: Om scannern inte fungerar ordentligt när en likströmsadapter ansluts, koppla loss adaptern från cigarettändaruttaget och rengör uttaget för att ta bort aska och annat skräp. Ansluta en antenn Den på apparaten monterade korta antennen tar emot de starkaste signalerna, och scannern blir smidigare att bära med sig och använda. Den medföljande böjliga antennen ger något bättre mottagning och gör att scannern kan ta emot starka lokala signaler. Det går att ansluta antingen den medföljande antennen eller en alternativ antenn till scannern (se avsnittet "Ansluta en extra antenn" på sidan 13). Följ de här stegen för att ansluta någon av de medföljande antennerna till scannerns övre del. 1. Rikta in spåren kring antennens anslutningsdon till flikarna på scannerns BNC-kontaktdon.

9 2. Skjut in antennens kontaktdon över scannerns kontaktdon och vrid antennkontaktens ytterring medurs tills den låser. Anslutning av en extra antenn Eftersom scannern har ett antennuttag går det att ansluta flera typer av antenner, till exempel en extern mobilantenn eller en utomhusantenn för basstation. Återförsäljaren för RadioShack erbjuder ett antal antennalternativ. Använd alltid 50 ohms koaxialkabel RG-58 eller RG-8, för att ansluta en utomhusantenn. Om kabeln är längre än 50 fot, använd en RG-8 dielektrisk koaxialkontakt med låg förlust. Om det inte finns någon BNC-kontakt på antennkabeln, använd en BNC-adapter som kan fås från den lokala återförsäljaren för RadioShack. Följ de monteringsinstruktioner som följer med antennen, dra antennkabeln till scannern, anslut den sedan till antennuttaget enligt beskrivningen i avsnittet "Ansluta en antenn" på sidan 12. Varning: Var mycket försiktig när en utomhusantenn ska monteras eller tas bort. Om antennen börjar falla, släpp den! Den kan komma i kontakt med spänningsförande luftledningar. Om antennen kommer i kontakt med en spänningsledning, kan antennen, masten, kabeln eller staglinor bli spänningsförande, vilket kan orsaka dödsfall genom elektriska stötar. Ring elföretaget för att ta bort antennen. Försök inte göra det själv. Försiktighet: Dra inte kabeln över skarpa kanter eller rörliga delar. Dra inte kabeln intill elkraftkablar eller andra antennkablar. Dra inte kabeln genom fordonets motorrum eller andra delar som avger stark hetta. Följ alla anvisningar och varningar som följer med antennen. Ansluta en extra högtalare I ett bullrigt område kan en rätt placerad extrahögtalare ge bekvämare lyssningsförhållanden. Sätt in högtalarkabelns 3,5 mm (1/8 tum) miniplugg i scannerns /symbol uttag.

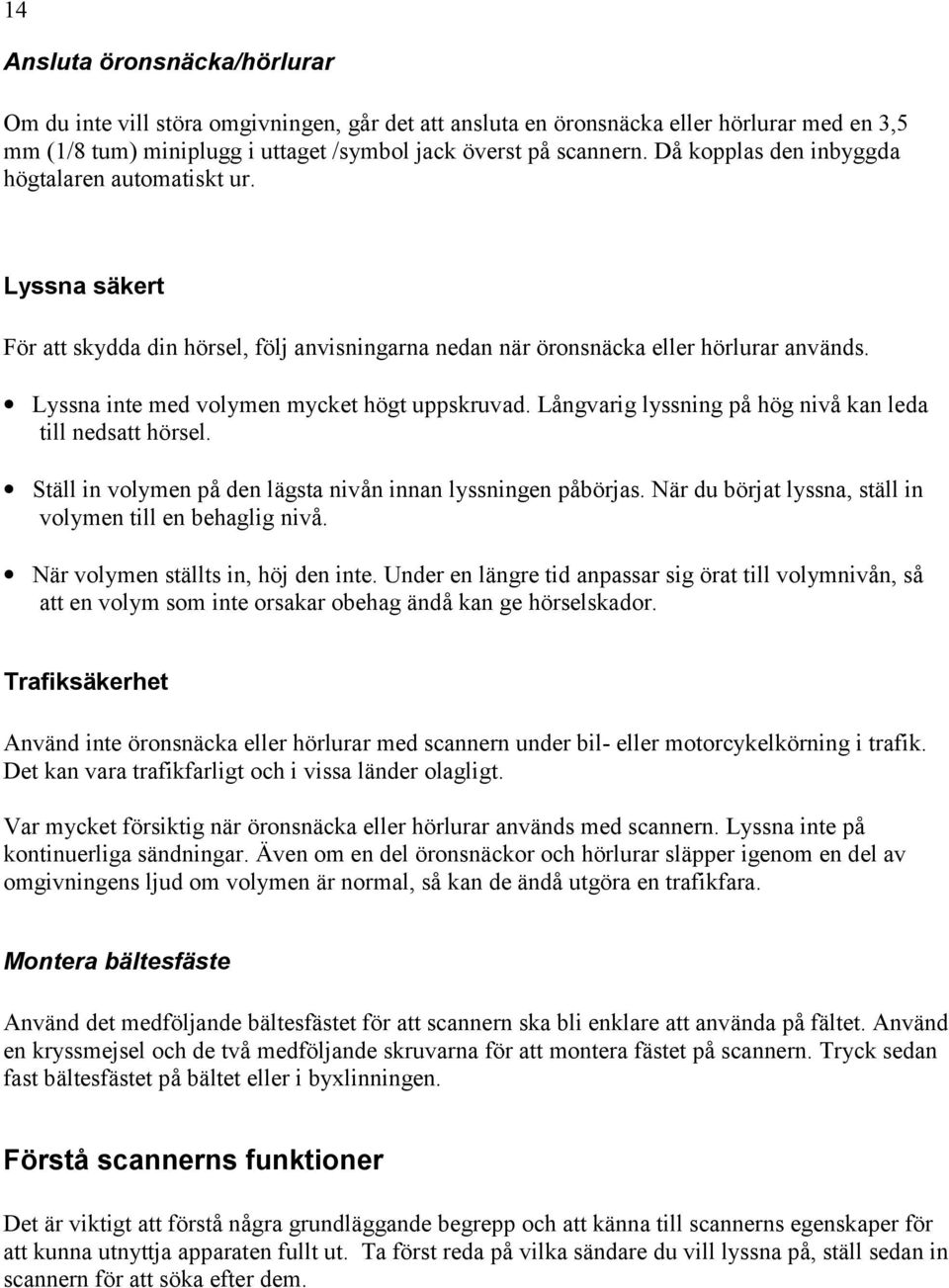

10 14 Ansluta öronsnäcka/hörlurar Om du inte vill störa omgivningen, går det att ansluta en öronsnäcka eller hörlurar med en 3,5 mm (1/8 tum) miniplugg i uttaget /symbol jack överst på scannern. Då kopplas den inbyggda högtalaren automatiskt ur. Lyssna säkert För att skydda din hörsel, följ anvisningarna nedan när öronsnäcka eller hörlurar används. Lyssna inte med volymen mycket högt uppskruvad. Långvarig lyssning på hög nivå kan leda till nedsatt hörsel. Ställ in volymen på den lägsta nivån innan lyssningen påbörjas. När du börjat lyssna, ställ in volymen till en behaglig nivå. När volymen ställts in, höj den inte. Under en längre tid anpassar sig örat till volymnivån, så att en volym som inte orsakar obehag ändå kan ge hörselskador. Trafiksäkerhet Använd inte öronsnäcka eller hörlurar med scannern under bil- eller motorcykelkörning i trafik. Det kan vara trafikfarligt och i vissa länder olagligt. Var mycket försiktig när öronsnäcka eller hörlurar används med scannern. Lyssna inte på kontinuerliga sändningar. Även om en del öronsnäckor och hörlurar släpper igenom en del av omgivningens ljud om volymen är normal, så kan de ändå utgöra en trafikfara. Montera bältesfäste Använd det medföljande bältesfästet för att scannern ska bli enklare att använda på fältet. Använd en kryssmejsel och de två medföljande skruvarna för att montera fästet på scannern. Tryck sedan fast bältesfästet på bältet eller i byxlinningen. Förstå scannerns funktioner Det är viktigt att förstå några grundläggande begrepp och att känna till scannerns egenskaper för att kunna utnyttja apparaten fullt ut. Ta först reda på vilka sändare du vill lyssna på, ställ sedan in scannern för att söka efter dem.

11 En frekvens är en stationsinställning (uttryckt i khz eller MHz). Aktiva frekvenser kan hittas med funktionen Sök (Search). Det går också att söka i minnesbankerna som är förvalda grupper av frekvenser som indelas i kategorier beroende på typen av tjänst. Om en frekvens hittars, kan den lagras i ett programmerbart minnesläge som kallas kanal, som grupperas med de övriga kanalerna i en minnesbank. Sedan kan minnesbankerna scannas för att se efter om det finns någon aktivitet på de frekvenser som lagrats där. Varje gång scannern hittar en aktiv frekvens, ligger den kvar på frekvensen tills sändningen avslutats. Kom ihåg att frekvenser söks, men kanaler scannas. En titt på knappsatsen Studera de utförliga förklaringarna av funktionen hos varje knapp nedan, så blir det enkelt att använda scannern. PRIORITY MAN PROG BAND SCAN HOLD DATA L-OUT KEYLOCK CLEAR MAN - avbryter scanningen, varefter ett kanalnummer eller en frekvens kan anges direkt. PROG - lagrar frekvenser i kanaler. BAND - används för att söka efter servicebanker. SCAN - söker igenom de lagrade kanalerna. HOLD - stoppar en frekvenssökning. DATA - sätter på och stänger av funktionen spärra datasignaler. PRIORITY - sätter på och stänger av prioriteten för en viss kanal. H/S - stänger av och sätter på Hypersearch. L-OUT/S/S - vissa kanaler och frekvenser kan spärras, vid sökning av en servicebank eller vid en direkt sökning. /up och /np - anger sökriktningen (ner eller upp).

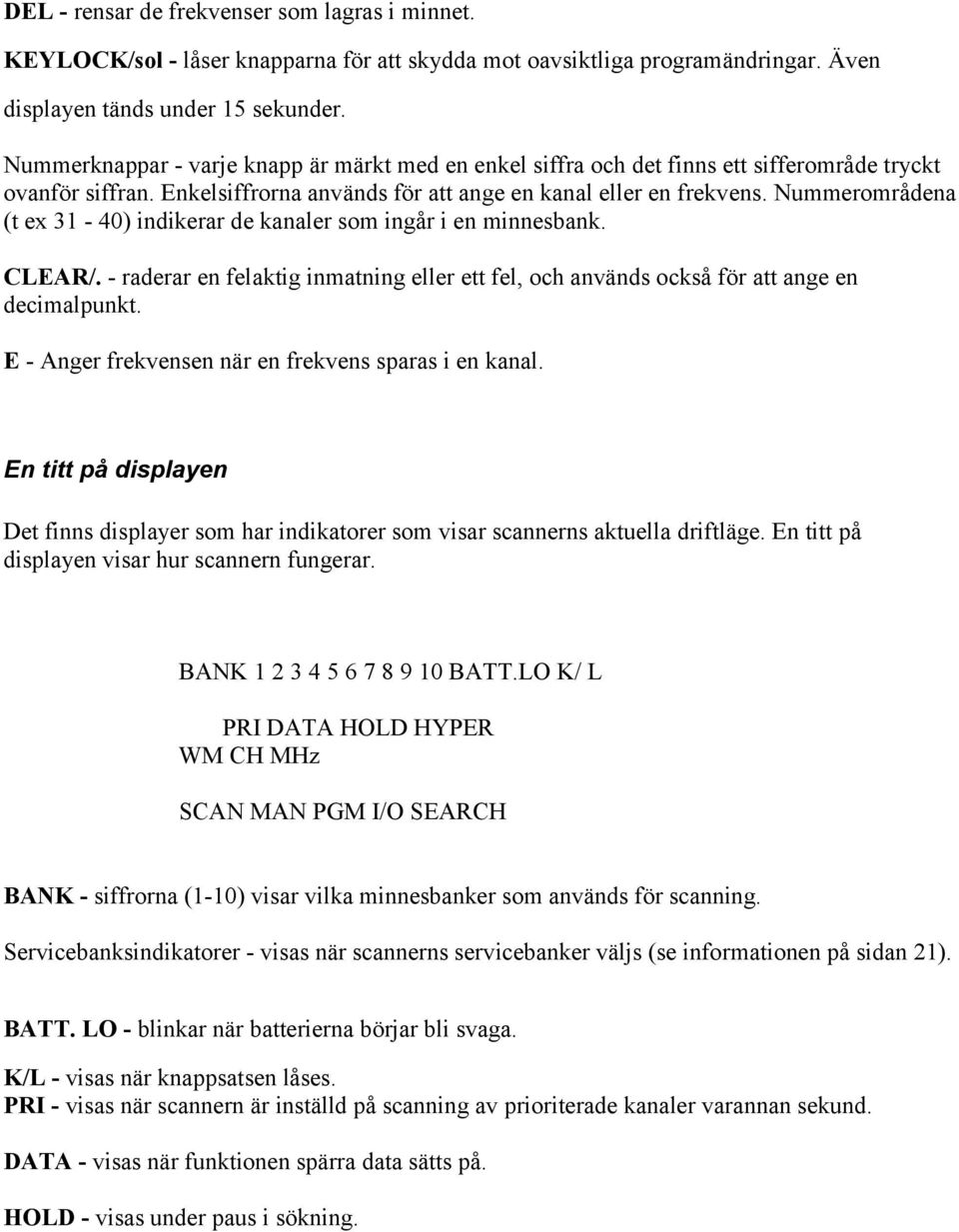

12 DEL - rensar de frekvenser som lagras i minnet. KEYLOCK/sol - låser knapparna för att skydda mot oavsiktliga programändringar. Även displayen tänds under 15 sekunder. Nummerknappar - varje knapp är märkt med en enkel siffra och det finns ett sifferområde tryckt ovanför siffran. Enkelsiffrorna används för att ange en kanal eller en frekvens. Nummerområdena (t ex 31-40) indikerar de kanaler som ingår i en minnesbank. CLEAR/. - raderar en felaktig inmatning eller ett fel, och används också för att ange en decimalpunkt. E - Anger frekvensen när en frekvens sparas i en kanal. En titt på displayen Det finns displayer som har indikatorer som visar scannerns aktuella driftläge. En titt på displayen visar hur scannern fungerar. BANK BATT.LO K/ L PRI DATA HOLD HYPER WM CH MHz SCAN MAN PGM I/O SEARCH BANK - siffrorna (1-10) visar vilka minnesbanker som används för scanning. Servicebanksindikatorer - visas när scannerns servicebanker väljs (se informationen på sidan 21). BATT. LO - blinkar när batterierna börjar bli svaga. K/L - visas när knappsatsen låses. PRI - visas när scannern är inställd på scanning av prioriterade kanaler varannan sekund. DATA - visas när funktionen spärra data sätts på. HOLD - visas under paus i sökning.

13 HYPER - visas när Hypersearch används vid servicebank och direkt sökning. Texten HYPER försvinner när scannern söker på andra frekvensband än banden med 5 khz steg. P - visas vid lyssning på en prioriterad kanal. CH - siffror som visas före denna indikator visar vilka av de 100 kanalerna som scannern är inställd på. MHz - siffror som visas före denna indikator visar vilken frekvens scannern är inställd på. Siffran 5 visas direkt ovanför indikatorn MHz när den visade frekvensen är en jämn multipel av 12,5 khz (för frekvenser i områdena MHz, MHZ eller MHz). SCAN - visas under scanning av kanaler. MAN - visas när en kanal väljs manuellt. PGM - visas när (program-) frekvenser lagras i scannerns kanaler. L/O - visas när en spärrad kanal eller frekvens väljs manuellt. S - visas när batterisparfunktionen är aktiv. /up och /np - visar sökriktningen. SEARCH - visas under sökning i servicebank eller direkt sökning. -d- - visas under direkt sökning. Error - visas vid felaktig inmatning. Använda banker Minnesbanker För att det ska bli lättare att identifiera och välja de kanaler du vill lyssna på är kanalerna i PRO- 74's indelade i 10 banker med vardera 10 kanaler. De olika minnesbankerna kan användas för att gruppera vissa typer av frekvenser.

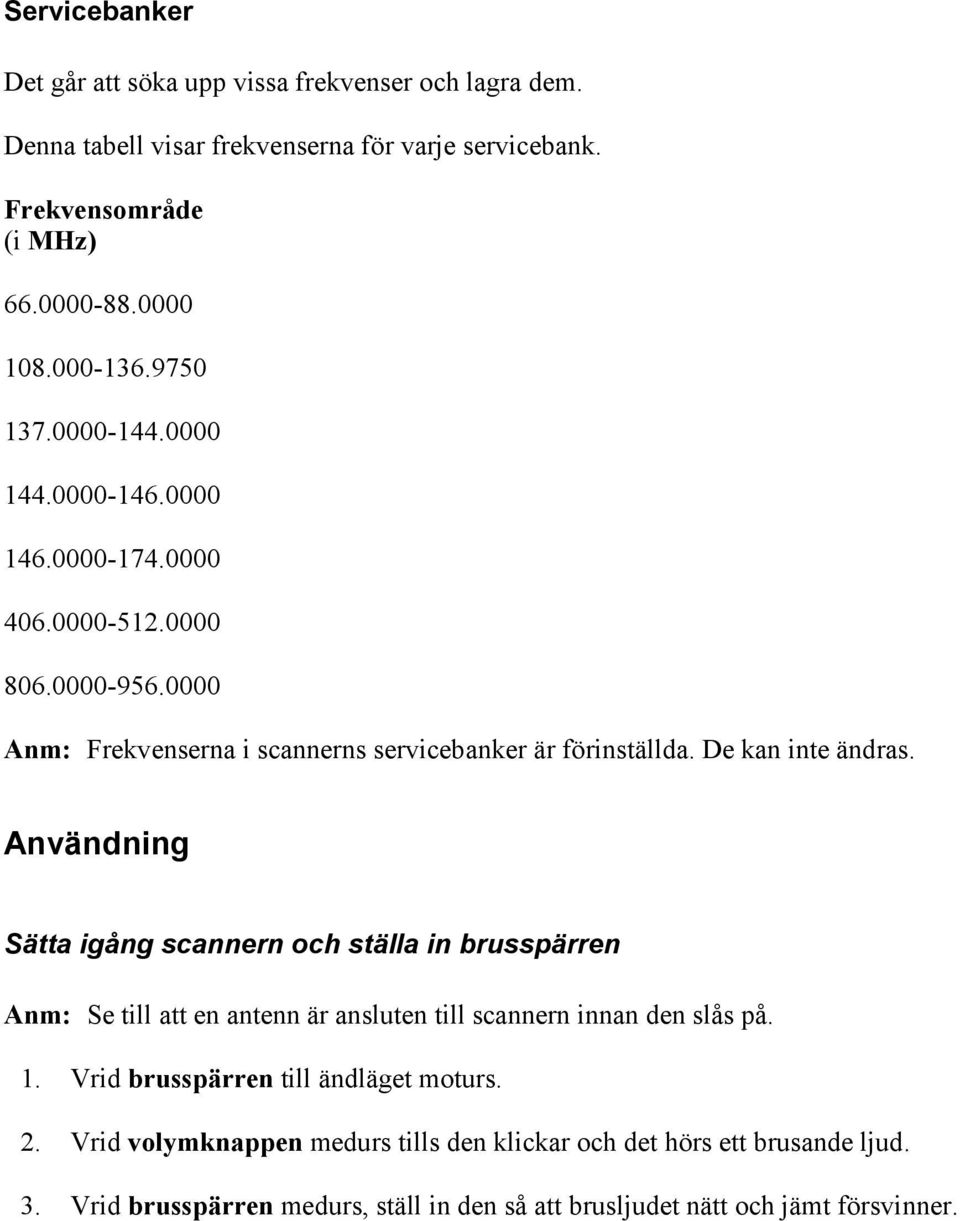

14 Servicebanker Det går att söka upp vissa frekvenser och lagra dem. Denna tabell visar frekvenserna för varje servicebank. Frekvensområde (i MHz) Anm: Frekvenserna i scannerns servicebanker är förinställda. De kan inte ändras. Användning Sätta igång scannern och ställa in brusspärren Anm: Se till att en antenn är ansluten till scannern innan den slås på. 1. Vrid brusspärren till ändläget moturs. 2. Vrid volymknappen medurs tills den klickar och det hörs ett brusande ljud. 3. Vrid brusspärren medurs, ställ in den så att brusljudet nätt och jämt försvinner.

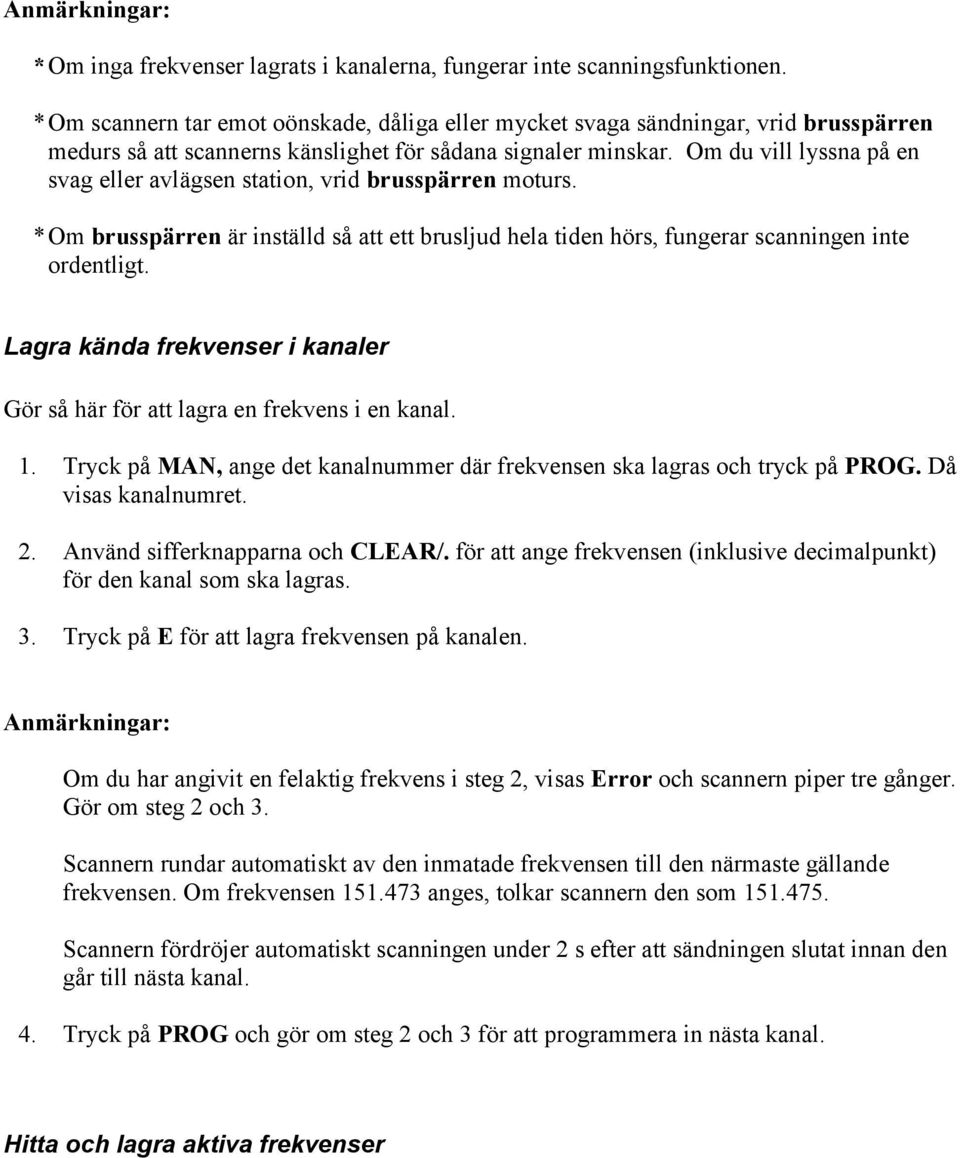

15 Anmärkningar: * Om inga frekvenser lagrats i kanalerna, fungerar inte scanningsfunktionen. * Om scannern tar emot oönskade, dåliga eller mycket svaga sändningar, vrid brusspärren medurs så att scannerns känslighet för sådana signaler minskar. Om du vill lyssna på en svag eller avlägsen station, vrid brusspärren moturs. * Om brusspärren är inställd så att ett brusljud hela tiden hörs, fungerar scanningen inte ordentligt. Lagra kända frekvenser i kanaler Gör så här för att lagra en frekvens i en kanal. 1. Tryck på MAN, ange det kanalnummer där frekvensen ska lagras och tryck på PROG. Då visas kanalnumret. 2. Använd sifferknapparna och CLEAR/. för att ange frekvensen (inklusive decimalpunkt) för den kanal som ska lagras. 3. Tryck på E för att lagra frekvensen på kanalen. Anmärkningar: Om du har angivit en felaktig frekvens i steg 2, visas Error och scannern piper tre gånger. Gör om steg 2 och 3. Scannern rundar automatiskt av den inmatade frekvensen till den närmaste gällande frekvensen. Om frekvensen anges, tolkar scannern den som Scannern fördröjer automatiskt scanningen under 2 s efter att sändningen slutat innan den går till nästa kanal. 4. Tryck på PROG och gör om steg 2 och 3 för att programmera in nästa kanal. Hitta och lagra aktiva frekvenser

16 Söka i servicebankerna Scannern har grupper med förinställda frekvenser som kallas servicebanker. Varje servicebank har samband med en viss aktivitet. 1. Tryck på BAND och ange namnet för en servicebank, SEACH, då visas frekvensområdet för sökning. 2. Tryck flera gånger på /up eller /np tills det önskade banknamnet visas. 3. Tryck på BAND. Då börjar scannern söka frekvenser inom den servicebanken. Anm: Tryck på /up eller /np för att ändra sökriktning. 4. När scannern stannar på en station, tryck snabbt på antingen: * /up eller /np för att fortsätta sökningen * HOLD för att stoppa sökningen och lyssna på sändningen. HOLD visas. Tryck på HOLD eller håll nere /up eller /np under mer än en sekund för att avbryta stoppet och fortsätta söka. Anmärkningar: * Tryck på /up eller /np för att stega igenom frekvenserna när HOLD visas. * Om apparaten ställs in på en spärrad frekvens, visas L/O (se avsnittet "Sök i spärrminnet" på sidan 26). * Lagra en frekvens i en kanal medan frekvensen är pausad eller stoppad, se avsnittet "Lagra aktiva frekvenser" på sidan 26. Söka från en vald frekvens Om du inte känner till några frekvenser i ditt område, börja sökningen från en valfri frekvens. 1. Tryck på MAN. 2. Starta sökningen från en frekvens som anges med nummerknapparna och CLEAR/. För att starta från en frekvens lagrad i en kanal, ange kanalens nummer och tryck sedan på MAN. 3. Tryck på /np för att söka nedåt eller /up för att söka uppåt från den valda frekvensen. -d-, SEARCH, och /np eller /up visas.

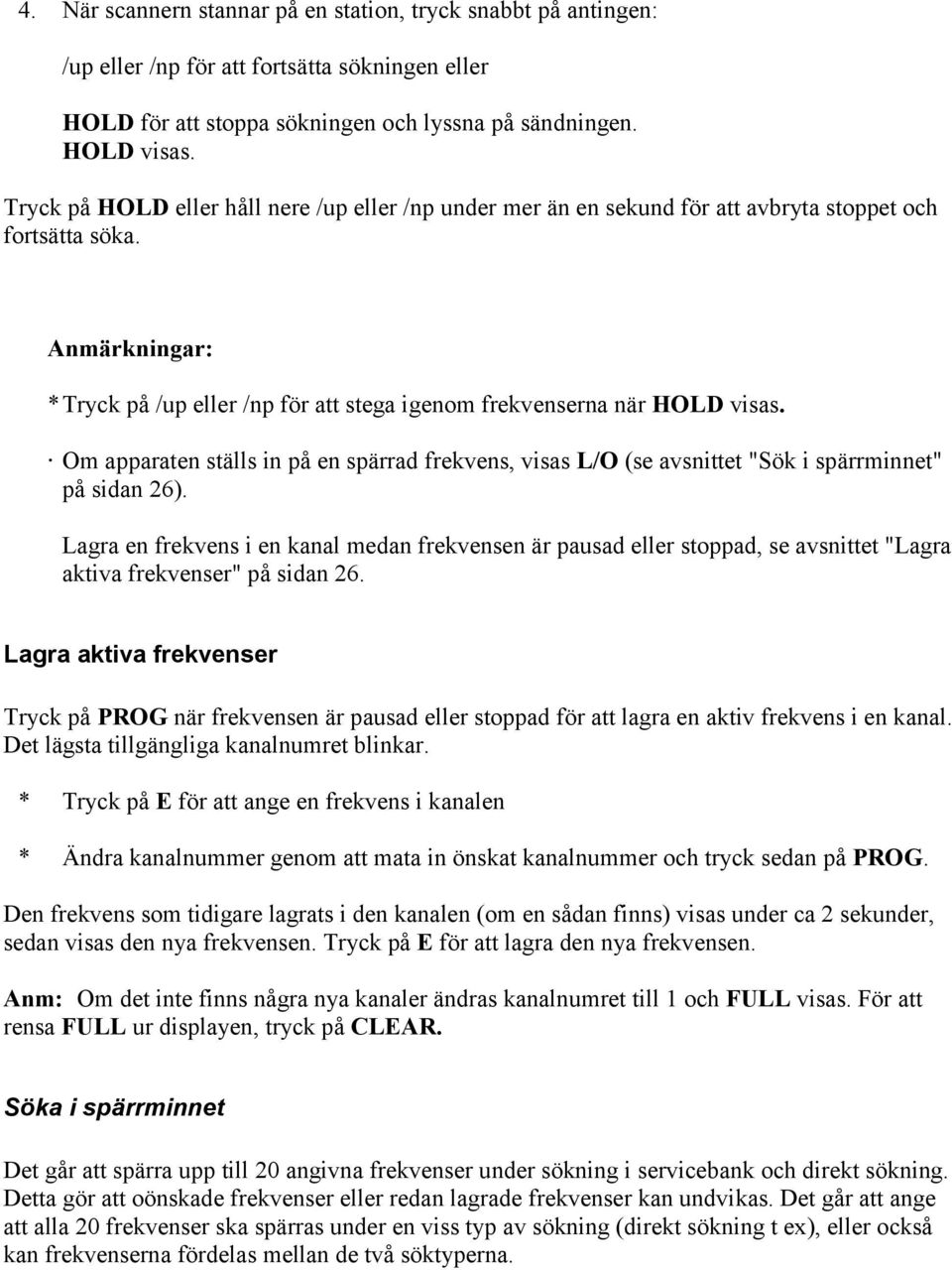

17 4. När scannern stannar på en station, tryck snabbt på antingen: /up eller /np för att fortsätta sökningen eller HOLD för att stoppa sökningen och lyssna på sändningen. HOLD visas. Tryck på HOLD eller håll nere /up eller /np under mer än en sekund för att avbryta stoppet och fortsätta söka. Anmärkningar: * Tryck på /up eller /np för att stega igenom frekvenserna när HOLD visas. Om apparaten ställs in på en spärrad frekvens, visas L/O (se avsnittet "Sök i spärrminnet" på sidan 26). Lagra en frekvens i en kanal medan frekvensen är pausad eller stoppad, se avsnittet "Lagra aktiva frekvenser" på sidan 26. Lagra aktiva frekvenser Tryck på PROG när frekvensen är pausad eller stoppad för att lagra en aktiv frekvens i en kanal. Det lägsta tillgängliga kanalnumret blinkar. * Tryck på E för att ange en frekvens i kanalen * Ändra kanalnummer genom att mata in önskat kanalnummer och tryck sedan på PROG. Den frekvens som tidigare lagrats i den kanalen (om en sådan finns) visas under ca 2 sekunder, sedan visas den nya frekvensen. Tryck på E för att lagra den nya frekvensen. Anm: Om det inte finns några nya kanaler ändras kanalnumret till 1 och FULL visas. För att rensa FULL ur displayen, tryck på CLEAR. Söka i spärrminnet Det går att spärra upp till 20 angivna frekvenser under sökning i servicebank och direkt sökning. Detta gör att oönskade frekvenser eller redan lagrade frekvenser kan undvikas. Det går att ange att alla 20 frekvenser ska spärras under en viss typ av sökning (direkt sökning t ex), eller också kan frekvenserna fördelas mellan de två söktyperna.

18 Spärra en frekvens genom att trycka på S/S när scannern stannar på en frekvens under en sökning. Scannern lagrar frekvenserna i minnet och fortsätter automatiskt sökningen. För att ta bort en enstaka frekvens från spärrminnet, så att scannern kan stoppa på frekvensen, gör så här: 1. Tryck på HOLD för att stoppa sökningen. 2. Tryck på /up eller /np för att fortsätta sökningen. L/O visas. 3. Tryck på S/S. L/O försvinner ur displayen. Alla spärrfrekvenser kan tas bort samtidigt genom att trycka på HOLD, och sedan hålla ner S/S tills scannern piper två gånger (ca 3 sekunder). Anmärkningar: Om mer än 20 spärrfrekvenser programmerats, ersätter varje ny frekvens en tidigare sparad, med början från den först sparade. Det går att manuellt välja en spärrad frekvens. Texten L/O i displayen när en spärrad frekvens väljs. Välja kanal manuellt Det går att stanna scanningen manuellt för att lyssna på en kanal. Det är användbart när du lyssnar på en sändning från en kanal och inte vill missa något - även om kanalen ibland är tyst - eller om du vill följa en viss kanal. Välj en kanal manuellt genom att trycka på MAN, ange kanalnumret och tryck sedan på MAN igen. Om scannern scannar och stoppar på den önskade kanalen, tryck på MAN en gång. Om du trycker på MAN flera gånger, stegar scannern igenom kanalerna. Tryck på SCAN för att återuppta scanningen. Scanna kanaler Tryck på SCAN för att påbörja scanningen. Scannern går igenom alla kanaler som inte är låsta i alla banker som är påslagna, från det lägsta till det högsta kanalnumret. (Se avsnittet "Sätta på och slå av minnesbanker" och "Låsa kanaler" på sidan 28.) När scannern hittar en sändare, stoppar den. Två sekunder efter att sändningen avslutats börjar scanningen igen.

19 Anm: Om brusspärren är inställd så att ett brusljud hela tiden hörs, fungerar scanningen inte ordentligt. Ta bort en frekvens från en kanal 1. Tryck på PROG. 2. Ange det kanalnummer som innehåller den frekvens du vill ta bort och tryck sedan på PROG. 3. Tryck på DEL. Frekvensen är nu borttagen. Specialfunktioner Sätta på och slå av minnesbanker Varje minnesbank kan sättas på och stängas av. När en bank stängs av, kommer scannern inte att scanna någon av de kanaler som finns i banken. Tryck på den sifferknapp som motsvarar den bank som ska sättas på eller stängas av. När BANK visas, scannas alla kanaler som visas i displayen (se avsnittet "Låsa kanaler"). Anmärkningar: * Det går att manuellt välja en kanal i banken, även om den är avstängd. * Alla banker kan inte stängas av. Minst en bank måste alltid vara aktiv. Låsa kanaler Hastigheten i scanningen kan ökas genom att låsa de kanaler som sänder kontinuerligt, t ex väderkanaler. En sådan kanal kan låsas genom att manuellt välja kanalen och sedan trycka på L- OUT så att L/O visas. Låsta kanaler kan fortfarande väljas manuellt. Ta bort låset genom att manuellt välja kanalen och sedan trycka på L-OUT så att L/O försvinner ur displayen. För att låsa upp alla kanaler eller frekvenser i de banker som är aktiva, gör så här: tryck på MAN för att stoppa scanningen, tryck sedan på L-OUT tills scannern piper två gånger.

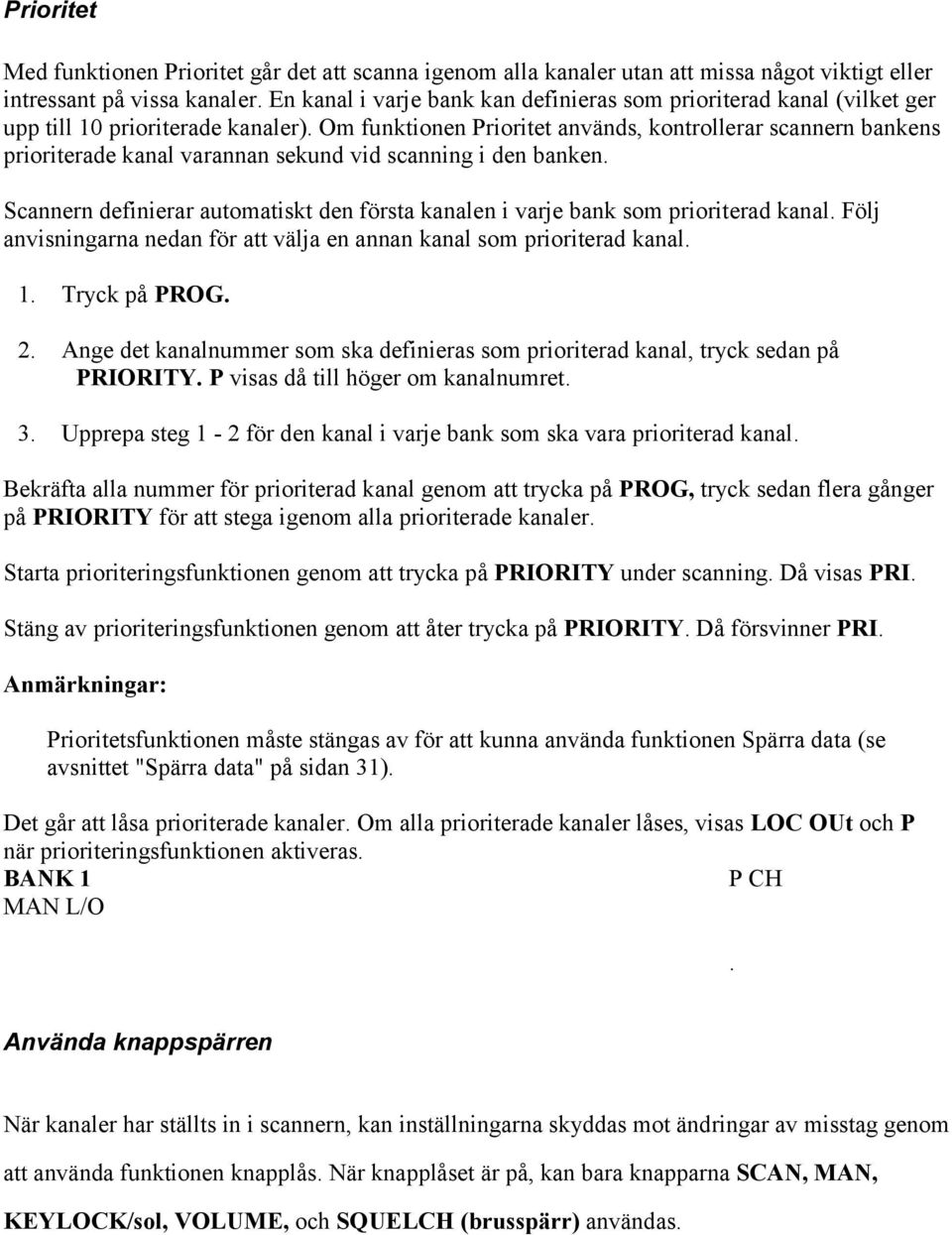

20 Prioritet Med funktionen Prioritet går det att scanna igenom alla kanaler utan att missa något viktigt eller intressant på vissa kanaler. En kanal i varje bank kan definieras som prioriterad kanal (vilket ger upp till 10 prioriterade kanaler). Om funktionen Prioritet används, kontrollerar scannern bankens prioriterade kanal varannan sekund vid scanning i den banken. Scannern definierar automatiskt den första kanalen i varje bank som prioriterad kanal. Följ anvisningarna nedan för att välja en annan kanal som prioriterad kanal. 1. Tryck på PROG. 2. Ange det kanalnummer som ska definieras som prioriterad kanal, tryck sedan på PRIORITY. P visas då till höger om kanalnumret. 3. Upprepa steg 1-2 för den kanal i varje bank som ska vara prioriterad kanal. Bekräfta alla nummer för prioriterad kanal genom att trycka på PROG, tryck sedan flera gånger på PRIORITY för att stega igenom alla prioriterade kanaler. Starta prioriteringsfunktionen genom att trycka på PRIORITY under scanning. Då visas PRI. Stäng av prioriteringsfunktionen genom att åter trycka på PRIORITY. Då försvinner PRI. Anmärkningar: Prioritetsfunktionen måste stängas av för att kunna använda funktionen Spärra data (se avsnittet "Spärra data" på sidan 31). Det går att låsa prioriterade kanaler. Om alla prioriterade kanaler låses, visas LOC OUt och P när prioriteringsfunktionen aktiveras. BANK 1 P CH MAN L/O. Använda knappspärren När kanaler har ställts in i scannern, kan inställningarna skyddas mot ändringar av misstag genom att använda funktionen knapplås. När knapplåset är på, kan bara knapparna SCAN, MAN, KEYLOCK/sol, VOLUME, och SQUELCH (brusspärr) användas.

21 Sätt på knapplåset genom att hålla nere KEYLOCK tills K/L visas. Stäng av knapplåset genom at trycka ner KEYLOCK tills KIL försvinner. Displayens bakgrundsbelysning Bakgrundsbelysningen kan användas för att lättare kunna läsa displayen nattetid. Tryck på /sol så tänds belysningen under 15 sekunder. För att stänga av den innan 15 sekunder har gått, tryck på knappen en gång till. Ändra sökhastigheter PRO-74 har två sökhastigheter. Normal sökning Hypersearch 100 steg/sekund 300 steg/sekund För att växla mellan normal sökning och Hypersearch under servicebankssökning eller direkt sökning, tryck på H/S. Texten HYPER visas under Hypersearch. Anm: Hypersearch kan bara användas i banden med 5 khz steg (66-88 MHz, MHz och MHz). Stänga av och sätta på knappljudet Från början är scannern inställd så att det hörs ett ljud varje gång någon knapp används. Knappljudet kan stängas av så här: 1. Stäng av scannern. 2. Håll ner L-OUT/S/S, slå på scannern. Texten OFF beep visas under ca 3 sekunder. Ljudet kan åter sättas på genom att göra om stegen ovan så att on beep visas. Sätta på/stänga av batterisparfunktion För att spara batterier när kanalen väljs manuellt eller när scannern programmeras, har scannern en batterisparfunktion. Scannern går automatiskt till vänteläge, om ingen knapp används eller någon signal inkommer under 5 sekunder. När knapparna börjar användas eller en signal

22 inkommer, går apparaten tillbaka till full effekt. Batterisparfunktionen är påslagen när apparaten levereras, men inställningen kan ändras. S - visas när batterisparfunktionen är aktiv. Anm: Om Prioritering är påslagen, fungerar inte batterisparfunktionen även om kanalen väljs manuellt. För att stänga av batterisparfunktionen, stäng av scannern. Starta sedan scannern på nytt med knappen H/S intryckt. Då visas texterna OFF SAVE eller on SAVE snabbt. Spärra datasignaler Ställ in scannern så att den spärrar omodulerade signaler eller datasignaler (t ex modemöverföringar) under sökning eller scanning. Anm: Eftersom datasignaler oftast inte finns i luftbandet, fungerar funktionen inte i det bandet. Tryck på DATA för att slå på funktionen spärra data. Då visas texten DATA. Stäng av funktionen genom att åter trycka på DATA. Då försvinner texten DATA. Allmänna anvisningar för scanning De frekvenser som används i scannern har i huvudsak optisk räckvidd. Det innebär att stationer som ligger bortom horisonten oftast inte hörs. Beskrivning av frekvenser Birdie-frekvenser Alla scanners har birdie-frekvenser. Birdies är signaler som skapas i scannerns mottagare. Driftfrekvenserna kan störa andra radioutsändningar på samma frekvens. Om en av dessa frekvenser programmeras in, hörs bara brus på denna frekvens. Om störningarna inte är för starka, vrid brusspärren medurs för att ta bort birdien. Scannern har följande birdie-frekvenser (i MHz): För att hitta de birdies som finns i scannern, börja med att koppla loss antennen och flytta bort den från scannern. Se till att det inte finns några andra radio- eller TV-apparater påslagna nära scannern. Använd sökfunktionen för att söka igenom alla frekvensområden från den lägsta till den högsta frekvensen. Ibland stannar sökningen som om en sändare skulle ha hittats, oftast hörs inget ljud. Det är en birdie. Gör en lista över de birdies som finns i scannern för kommande behov.

23 Frekvensomvandling Inställningsläget för en station kan uttryckas i frekvens (khz eller MHz) eller i våglängd (meter). Nedan finns information om hur omvandlingarna ska göras. 1 MHz (M = million) = khz (k = tusen) För att omvandla MHz till khz, multiplicera antalet megaherz med 1 000: 9,62 (MHz) x 1000 = 9620 khz För att omvandla khz till MHz, dividera antalet kiloherz med 1 000: 2780 (khz) / 1000 = MHz För att omvandla MHz till meter, dividera 300 med antalet megaherz: 300 / 7,1 = 42,25 meter 32 Felsökning Om det uppstår problem, finns här del förslag som kan vara till hjälp. Om inget av nedanstående hjälper, kontakta Tandy-återförsäljaren. Problem Trolig orsak Åtgärd Knapparna fungerar inte eller displayen ändras slumpvis. Obestämt fel. Scannern är på men scannar inte. Brusspärren är inte rätt inställd. Återställ scannern (se avsnittet "Återställ scannern" på sida 34). Vrid brusspärren medurs. Scannern fungerar inte alls. Endast en kanal eller inga kanaler lagrade. Ingen spänning. Spara frekvenser i mer än en kanal. Kontrollera batterierna eller se till att scannern kopplas till ett fungerande uttag för växel- eller likspänning. Kontrollera att adapterns runda plugg är helt inskjuten i spänningsanslutningen (POWER).

24 Ladda de laddningsbara batterierna eller byt ut ej laddningsbara batterier. Scannerns display tonas ner eller scannern ger ett ljud var 15:e -30:e sekund. Det finns inga batterier i apparaten. Kontrollera att batterierna är monterade med rätt polaritet (+ till + och - till -). Batterierna är nästan slut. Ladda de laddningsbara batterierna eller byt ut ej laddningsbara batterier. Knapparna fungerar inte. Knapplåset är aktiverat. Stäng av knapplåset genom att hålla nere KEYLOCK tills K/L försvinner. Problem Trolig orsak Åtgärd BATT.LO visas. Batterierna är svaga. Ladda de laddningsbara batterierna eller byt ut ej laddningsbara batterier. Dålig eller ingen mottagning. Batterierna är svaga eller tomma. Kontrollera batterierna eller se till att scannern kopplas till ett fungerande uttag för växel- eller likspänning. Error visas. Felaktigt frekvens inmatad. Mata in en korrekt frekvens, inklusive decimalpunkt.

25 Scannern låser på frekvenser som har dålig sändningskvalitet. Lagrade frekvenser överensstämmer med "birdie" frekvenserna. Undvik att lagra de frekvenser som anges under "Birdiefrekvenser" på sidan 32, eller lyssna på dem enbart manuellt. Återställa scannern Om scannerns display låser sig eller inte fungerar rätt efter att spänningen slagits på, kan det hända att scannern behöver återställas. Försiktighet: Den här proceduren tar bort all information som finns lagrad i scannern (t ex frekvenser). Innan scannern återställs, försök stänga av den och sätta på den igen. Återställ scannern bara när du är säker på att den inte fungerar korrekt. 1. Stäng av scannern. 2. Håll ner knapparna 2 och 9 medan scannern startas. Om det inte går att återställa scannern, kontakta Tandy-återförsäljaren. Skötsel och underhåll Scannern RadioShack PRO Channel VHF/UHF/Air/800 MHz Scanner är ett exempel på överlägsen design och tillverkningsskicklighet. Följ förslagen nedan så kommer du att ha glädje av den under många år. Håll scannern torr. Om den blir våt, torka av den omedelbart. Vätskan kan innehålla ämnen som förstör de elektroniska kretsarna. Använd bara batterier med rätt storlek och av rekommenderad typ. Ta alltid bort gamla eller utslitna batterier. Batterierna kan i vissa falla läcka kemikalier som förstör elektroniska kretsar. Hantera scannern försiktigt och ansvarsfullt. Om den tappas i marken kan kretskort skadas och orsaka att scannern fungerar sämre.

26 Scannern ska bara användas och lagras i normal temperatur. Extrema temperaturer kan förkorta de elektroniska komponenternas livslängd, skada batterierna och förstöra eller smälta ner plastdetaljer. Håll scannern fri från smuts och damm, eftersom det kan orsaka förtida förslitning av detaljer. Torka av scannern då och då, så att den behåller sin finish. Rengör inte apparaten med kraftiga kemikalier, lösningsmedel eller starka rengöringsmedel. Om scannerns inre delar modifieras eller påverkas, kan det orsaka felfunktion, göra garantin ogiltig och göra den olaglig att använda. Om scannern inte fungerar som den ska, lämna in den för service hos Tandy-återförsäljaren. Specifikationer Frekvensområde MHz (i steg om 5 khz) MHz (i steg om 12,5 khz) MHz (i steg om 5 khz) MHz (i steg om 12,5 khz) MHz (i steg om 5 khz) MHz (i steg om 12,5 khz) MHz (i steg om 12,5 khz) Kanaler 100 Känslighet: (FM: 20 db S/N vid 3 khz deviation) (AM: 20 db S/N vid 60 % modulation) MHz MHz MHz MHz MHz Scanningshastighet 50 kanaler/sekund Sökhastighet 100 steg/sekund Prioritetssampling Fördröjningstid 2 sekunder 2 sekunder

27 Mellanfrekvenser (IF) MHz, MHz, och 450 khz Ljudeffekt 380 mw maximalt. Inbyggd högtalare 36 mm (1 7/16 tum) 8 ohm, dynamisk Maximal strömförbrukning 160 ma Spänningskälla 4 AA alkaliska batterier (6,0 V), eller 4 AA laddningsbara nickelkadmiumbatterier (4,8 V), eller växelströmsadapter (extra tillbehör), eller likströmsadapter (extra tillbehör) Mått (H x B x D) 164 x 66 x 42 mm (6 1/2 x 2 5/8 x 1 11/16 tum) Vikt (utan batterier och antenn) 250 g (8,8 oz) Specifikationerna är typiska värden, det kan förekomma variationer mellan olika apparater. Specifikationerna kan ändras utan föregående meddelande.
