1 Heylo FT 500 Säkert handhavande Funktion Handhavande Val av filter Användningsområde Underhåll Tekniska data Utgåva

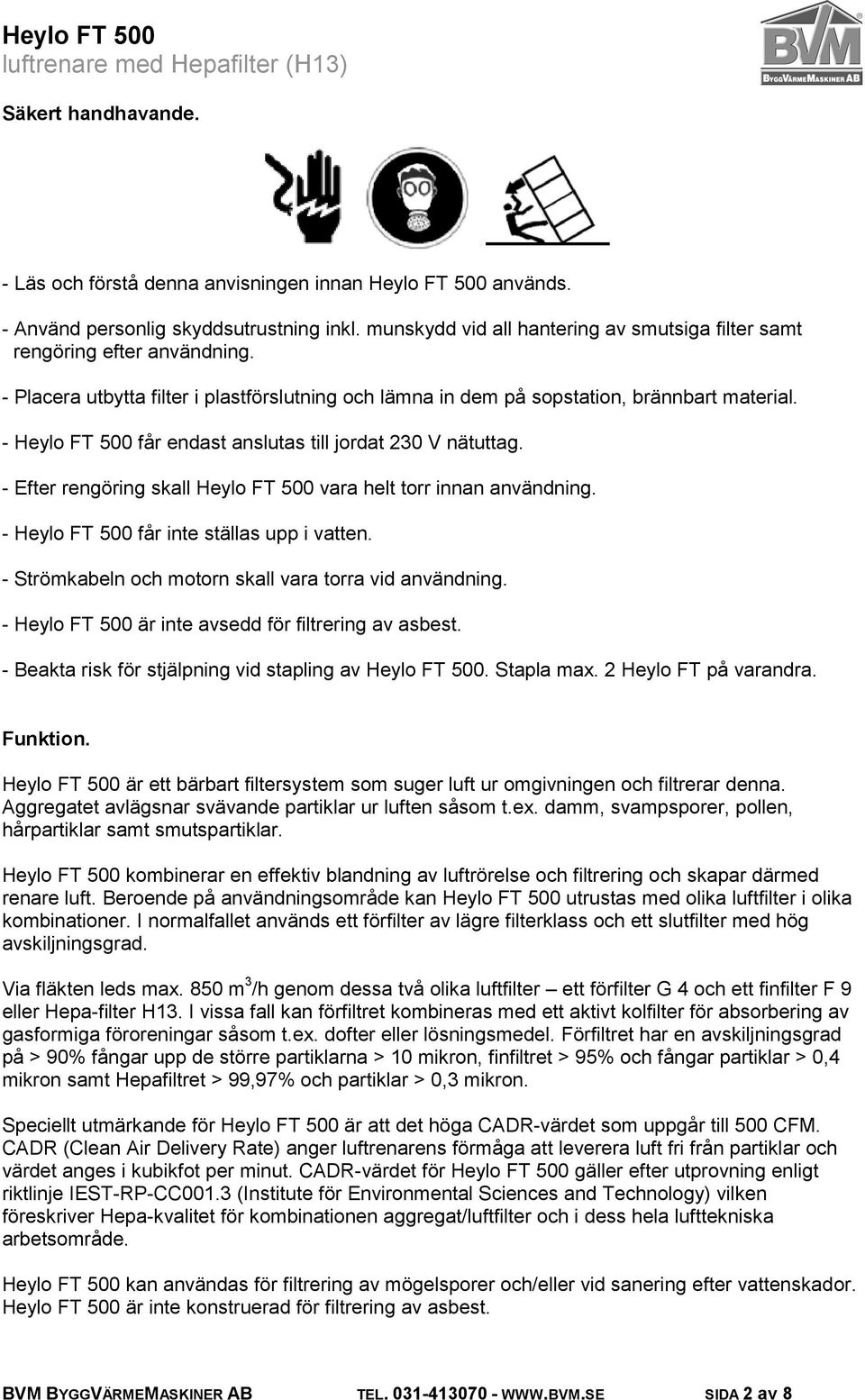

2 Säkert handhavande. - Läs och förstå denna anvisningen innan Heylo FT 500 används. - Använd personlig skyddsutrustning inkl. munskydd vid all hantering av smutsiga filter samt rengöring efter användning. - Placera utbytta filter i plastförslutning och lämna in dem på sopstation, brännbart material. - Heylo FT 500 får endast anslutas till jordat 230 V nätuttag. - Efter rengöring skall Heylo FT 500 vara helt torr innan användning. - Heylo FT 500 får inte ställas upp i vatten. - Strömkabeln och motorn skall vara torra vid användning. - Heylo FT 500 är inte avsedd för filtrering av asbest. - Beakta risk för stjälpning vid stapling av Heylo FT 500. Stapla max. 2 Heylo FT på varandra. Funktion. Heylo FT 500 är ett bärbart filtersystem som suger luft ur omgivningen och filtrerar denna. Aggregatet avlägsnar svävande partiklar ur luften såsom t.ex. damm, svampsporer, pollen, hårpartiklar samt smutspartiklar. Heylo FT 500 kombinerar en effektiv blandning av luftrörelse och filtrering och skapar därmed renare luft. Beroende på användningsområde kan Heylo FT 500 utrustas med olika luftfilter i olika kombinationer. I normalfallet används ett förfilter av lägre filterklass och ett slutfilter med hög avskiljningsgrad. Via fläkten leds max. 850 m 3 /h genom dessa två olika luftfilter ett förfilter G 4 och ett finfilter F 9 eller Hepa-filter H13. I vissa fall kan förfiltret kombineras med ett aktivt kolfilter för absorbering av gasformiga föroreningar såsom t.ex. dofter eller lösningsmedel. Förfiltret har en avskiljningsgrad på > 90% fångar upp de större partiklarna > 10 mikron, finfiltret > 95% och fångar partiklar > 0,4 mikron samt Hepafiltret > 99,97% och partiklar > 0,3 mikron. Speciellt utmärkande för Heylo FT 500 är att det höga CADR-värdet som uppgår till 500 CFM. CADR (Clean Air Delivery Rate) anger luftrenarens förmåga att leverera luft fri från partiklar och värdet anges i kubikfot per minut. CADR-värdet för Heylo FT 500 gäller efter utprovning enligt riktlinje IEST-RP-CC001.3 (Institute för Environmental Sciences and Technology) vilken föreskriver Hepa-kvalitet för kombinationen aggregat/luftfilter och i dess hela lufttekniska arbetsområde. Heylo FT 500 kan användas för filtrering av mögelsporer och/eller vid sanering efter vattenskador. Heylo FT 500 är inte konstruerad för filtrering av asbest. BVM BYGGVÄRMEMASKINER AB TEL SIDA 2 av 8

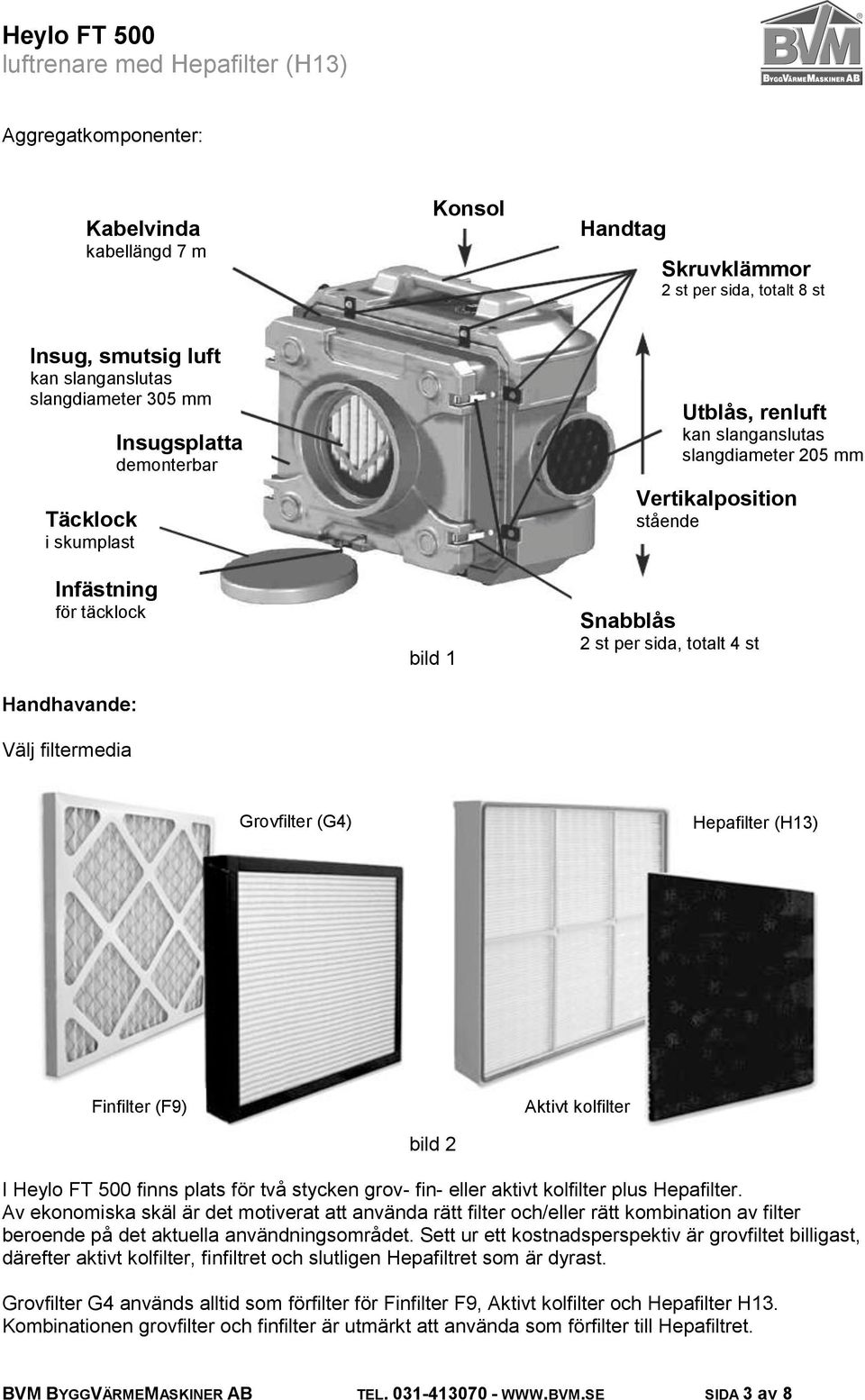

3 Aggregatkomponenter: Kabelvinda kabellängd 7 m Konsol Handtag Skruvklämmor 2 st per sida, totalt 8 st Insug, smutsig luft kan slanganslutas slangdiameter 305 mm Täcklock i skumplast Infästning för täcklock Handhavande: Välj filtermedia Insugsplatta demonterbar bild 1 Utblås, renluft kan slanganslutas slangdiameter 205 mm Vertikalposition stående Snabblås 2 st per sida, totalt 4 st Grovfilter (G4) Hepafilter (H13) Finfilter (F9) bild 2 Aktivt kolfilter I Heylo FT 500 finns plats för två stycken grov- fin- eller aktivt kolfilter plus Hepafilter. Av ekonomiska skäl är det motiverat att använda rätt filter och/eller rätt kombination av filter beroende på det aktuella användningsområdet. Sett ur ett kostnadsperspektiv är grovfiltet billigast, därefter aktivt kolfilter, finfiltret och slutligen Hepafiltret som är dyrast. Grovfilter G4 används alltid som förfilter för Finfilter F9, Aktivt kolfilter och Hepafilter H13. Kombinationen grovfilter och finfilter är utmärkt att använda som förfilter till Hepafiltret. BVM BYGGVÄRMEMASKINER AB TEL SIDA 3 av 8

4 I miljöer med måttlig till svår förekomst av grövre partiklar används grovfilter G4 och Finfilter F9. I miljöer med bakteriella föroreningar, mikroorganismer (t.ex. mögelsanering) eller fint damm används kombinationen Grovfilter G4 och Hepafilter H 13 eller kombinationen Grovfilter G4, Finfilter F9 och Hepafilter H13. Kombinationer med Aktivt kolfilter används i miljöer med doftföroreningar (t.ex. tobak) eller för att bekämpa höga halter av t.ex. lösningsmedel eller ozon i rumsluften. Uppställning 1. Linda av all kabel. 2. Lägg Heylo FT 500 i horisontell position med insugsstosen uppåt och montera de filtertyper som skall användas (se Byte av filter). 3. Ställ Heylo FT 500 i vertikal position på torrt underlag med handtaget uppåt (se bild 1). 4. Sätt stickkontakten i jordat 230 V nätuttag. Max. strömstyrka för Heylo FT 500 är 1,5 A. 5. Starta fläkten genom att vrida på varvtalsreglaget medsols. Beroende på användningsområde kan varvtalet och därmed luftmängden justeras. Manöverpanel Varvtalsreglage Indikering för byte av Hepafiltret bild 3 Reglering av fläktens luftflöde (varvtal) Med vridreglaget på Heylo FT 500 manöverpanel kan luftflödet anpassas efter aktuellt projekt. Genom att öka varvtalet kan det ökade tryckfallet i smutsiga filter till viss del överbryggas så att filtret kan nyttjas maximalt. Inställningen för max. varvtal är strax till höger om OFF-läget och min. varvtal nås genom att vrida reglaget i riktning medsols. Indikeringslampa för byte av Hepafilter Den röda indikeringslampan strax till höger om varvtalsreglaget är kopplad till en tryckfallsövervakning och tänds när det är tid att byta Hepafiltret. Ju mer partiklar som fastnar i filtret ju svårare blir det för luften att flöda genom filtret och tryckskillnaden före och efter filtret ökar. Övervakningen har ett fast inställt värde för vid vilket tryckfall lampan skall tändas. Fläkten påverkas inte av tryckfallsövervakningen men luftflödet reduceras betydligt. Varning! Om filtren blir helt igensatta finns risk för överhettning av motorn då denna i det fallet inte erhåller tillräcklig kylluft. Kontrollera filtrens status ofta och byt filter regelbundet. BVM BYGGVÄRMEMASKINER AB TEL SIDA 4 av 8

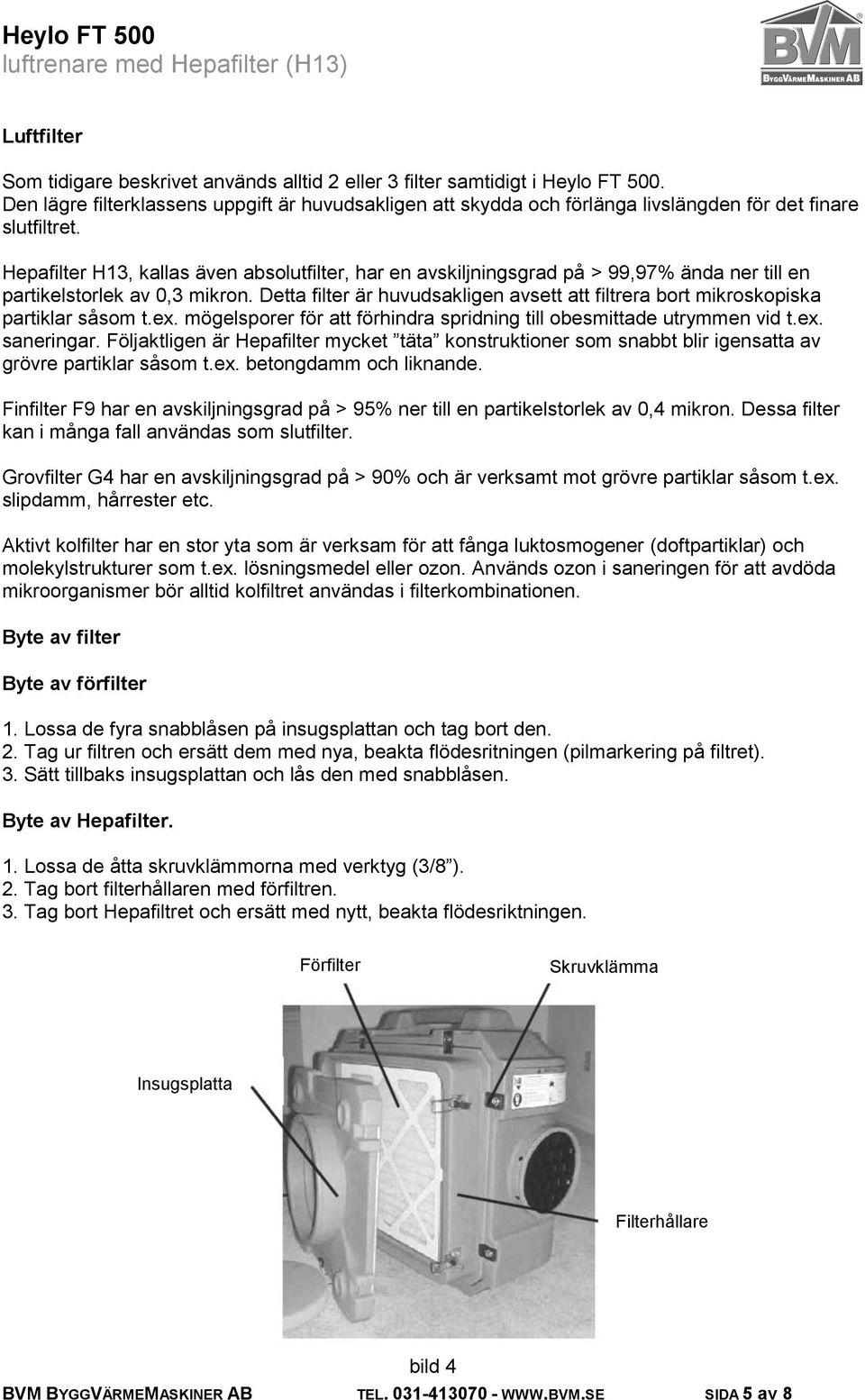

5 Luftfilter Som tidigare beskrivet används alltid 2 eller 3 filter samtidigt i Heylo FT 500. Den lägre filterklassens uppgift är huvudsakligen att skydda och förlänga livslängden för det finare slutfiltret. Hepafilter H13, kallas även absolutfilter, har en avskiljningsgrad på > 99,97% ända ner till en partikelstorlek av 0,3 mikron. Detta filter är huvudsakligen avsett att filtrera bort mikroskopiska partiklar såsom t.ex. mögelsporer för att förhindra spridning till obesmittade utrymmen vid t.ex. saneringar. Följaktligen är Hepafilter mycket täta konstruktioner som snabbt blir igensatta av grövre partiklar såsom t.ex. betongdamm och liknande. Finfilter F9 har en avskiljningsgrad på > 95% ner till en partikelstorlek av 0,4 mikron. Dessa filter kan i många fall användas som slutfilter. Grovfilter G4 har en avskiljningsgrad på > 90% och är verksamt mot grövre partiklar såsom t.ex. slipdamm, hårrester etc. Aktivt kolfilter har en stor yta som är verksam för att fånga luktosmogener (doftpartiklar) och molekylstrukturer som t.ex. lösningsmedel eller ozon. Används ozon i saneringen för att avdöda mikroorganismer bör alltid kolfiltret användas i filterkombinationen. Byte av filter Byte av förfilter 1. Lossa de fyra snabblåsen på insugsplattan och tag bort den. 2. Tag ur filtren och ersätt dem med nya, beakta flödesritningen (pilmarkering på filtret). 3. Sätt tillbaks insugsplattan och lås den med snabblåsen. Byte av Hepafilter. 1. Lossa de åtta skruvklämmorna med verktyg (3/8 ). 2. Tag bort filterhållaren med förfiltren. 3. Tag bort Hepafiltret och ersätt med nytt, beakta flödesriktningen. Förfilter Skruvklämma Insugsplatta Filterhållare bild 4 BVM BYGGVÄRMEMASKINER AB TEL SIDA 5 av 8

6 Användningsområde för Heylo FT 500 Heylo FT 500 kan användas inom en rad områden där ren rumsluft eftersträvas eller för att förhindra att partiklar sprids till intilliggande utrymmen. I och med att Heylo FT 500 kan arbeta med en kombination av filter är arbetsfältet stort och är svårt att avgränsa till en speciell branch. Vid användning som Hepafilter är det huvudsakliga arbetsområdet i samband med sanering efter vattenskador och borttagning av mögelskador. Med hjälp av fläkten kan ett avskärmat område (eller rum vid användning av tillbehörssystem DCD) sättas under undertryck vilket effektivt förhindrar spridning av partiklar till angränsande utrymmen. För att helt garantera att spridning inte kan ske så kan utblåsstosen förses med en flexibel luftslang som kan leda den filtrerade luften till byggnadens utsida. Andra användningsområden är filtrering av slipdamm, cement- och betongdamm, i samband med brandsaneringar, doftreducering etc. Användning i samband med vattenskador Heylo FT 500 kan med fördel användas i kombination med fläkten Heylo ACE. Heylo FT 500 placeras mitt i rummet och filtrerar rumsluften från svävande partiklar i den omfattning som vald filterkombination medger. Användning i samband med mögelsanering I de flesta fall skall arbetsstället inneslutas/avgränsas med en plastbarriär som förhindrar spridning av mögelsporer och andra aerosoler som frigörs när byggnadsytan bearbetas. Heylo FT 500 kan placeras utanför plastbarriären och har en insugsstos som kan slanganslutas (slangdiameter 305 mm) alternativt anslutas till inplastningen. Genom fläkten skapas ett undertryck inom det avgränsade arbetsstället och all luft filtreras innan den släpps i rummet eller leds till det fria via flexibel luftslang. Vid behov kan insugsplattan demonteras (se Byte av filter) och Heylo FT 500 anslutas via ett större snitt i plastbarriären. Oavsett om insugsplattan används eller inte skall Heylo FT 500 noga tätas mot plastbarriären. Vid användning av Heylo FT 500 i slutna utrymmen satta under undertryck skall energiförsörjningen till alla förbränningsapparater brytas så att uppkomst av skadliga ämnen såsom t.ex. kolmonoxid förhindras. Exempel på sådana förbränningsapparater är elektriska kaminer, värmepannor, ugnar, klimatanläggningar etc. Hepafiltret skall alltid bytas efter avslutad sanering. När indikeringslampan för byte av Hepafilter tänds skall filtret genast bytas (se Byte filter). Plastfolie Filter Insugsplatta med stos Plastfolien tätas mot väggar, tak och golv Täta plastfolien med tejp runt hela stosen. bild 5 BVM BYGGVÄRMEMASKINER AB TEL SIDA 6 av 8

7 Underhåll Strömmen skall alltid vara bruten när Heylo FT 500 öppnas. Kontrollera elkabeln regelbundet avseende skador. Om kabel är skadad skall maskinen omedelbart tas ur bruk och kabeln ersättas med en ny. Byte av elektriska komponenter får endast utföras av fackman. Vid avslutad sanering efter vattenskador eller objekt med låg risk: Kontrollera filtrens kondition, byt vid behov. Nersmutsade filter ökar tryckfallet i maskinen och medför att luftflödet minskar. Om luftflödet blir för litet finns risk för överhettning av fläktmotorn. Kontrollera regelbundet om indikeringslampan på manöverpanelen lyser. När lampan tänds skall Hepafiltret bytas. Hänvisning För att garantera 100%-ig Hepafiltrering skall Hepafiltret bytas efter varje avslutat saneringsarbete och varje gång indikeringslampan tänds. Vid avslutad sanering av riskobjekt (mögel, organiska-biologiska skadeämnen): Byt samtliga filter och placera dem i tätslutande påse så att sporer etc. inte kan spridas. Rengör aggregatet grundligt med stoftavskiljare och fuktad trasa utför om möjligt rengöringen på plats innan maskinen flyttas. Var extra noga i området kring insuget (insugsplattan). Maskinen skall vara helt torr innan nya filter monteras. Felsökning Störning Möjlig orsak Åtgärd Maskinen startar inte. - Ingen ström - Sätt stickkontakten i nätuttaget, kontrollera säkringarna Indikeringslampan för filterbyte lyser. Fläkten startar inte - Varvtalsreglaget i läge OFF - Hepafiltret fullt - Luftinsuget/utblåset blockerat - Fläkthjulet är blockerat - Fläkthjulet sitter löst på motoraxeln - Motorn skadad av överhettning - Vrid varvtalsreglaget medsols - Byt filtret (se anvisning) - Kontrollera luftslangarna att luften kan passera obehindrat - Kontrollera fläkthjulet och tag bort det som blockerar hjulet - Drag fast fästskruven som låser fläkthjulet mot axeln. - Byt fläktmotor BVM BYGGVÄRMEMASKINER AB TEL SIDA 7 av 8

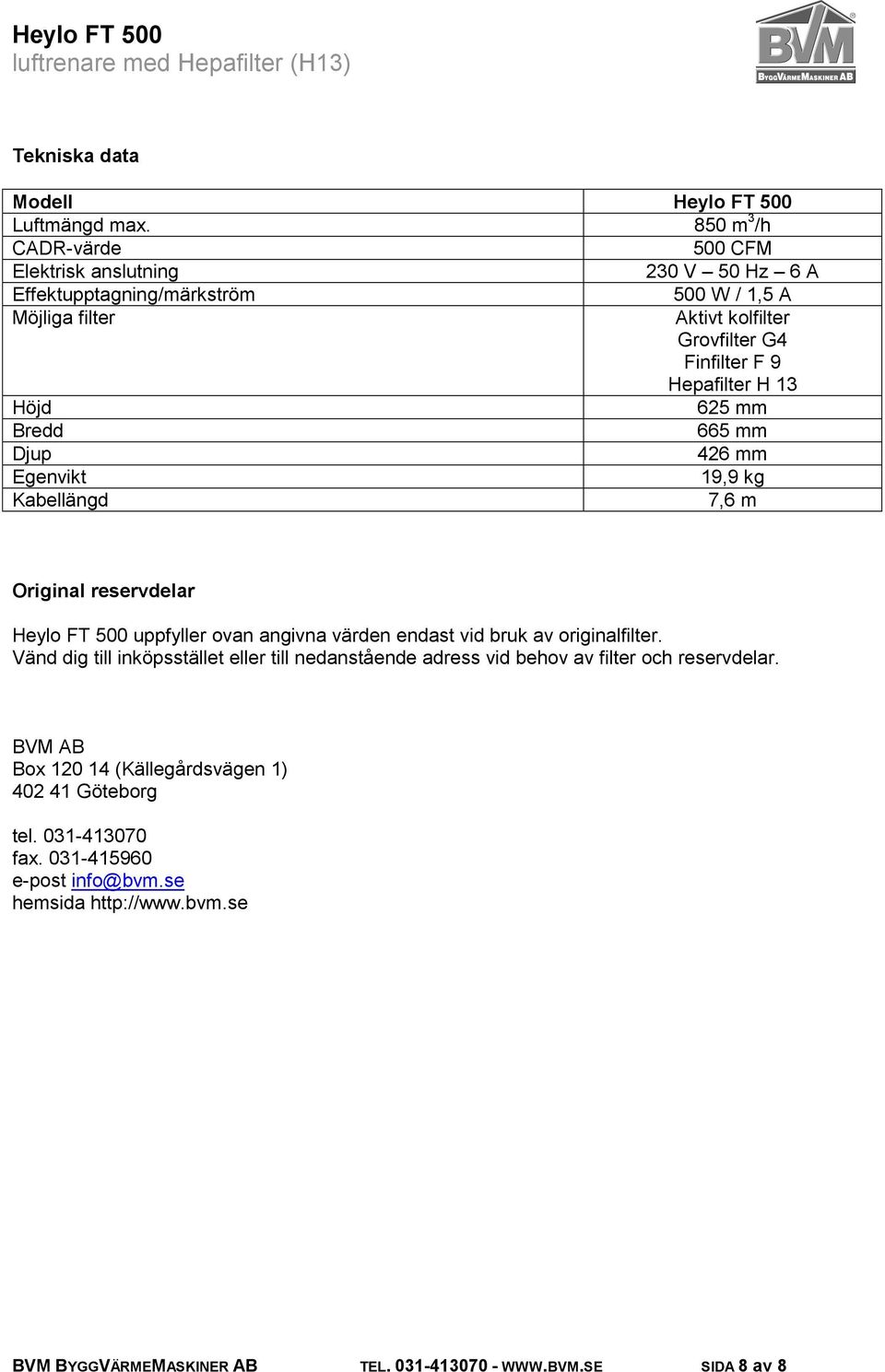

8 Tekniska data Modell Heylo FT 500 Luftmängd max. 850 m 3 /h CADR-värde 500 CFM Elektrisk anslutning 230 V 50 Hz 6 A Effektupptagning/märkström 500 W / 1,5 A Möjliga filter Aktivt kolfilter Grovfilter G4 Finfilter F 9 Hepafilter H 13 Höjd 625 mm Bredd 665 mm Djup 426 mm Egenvikt 19,9 kg Kabellängd 7,6 m Original reservdelar Heylo FT 500 uppfyller ovan angivna värden endast vid bruk av originalfilter. Vänd dig till inköpsstället eller till nedanstående adress vid behov av filter och reservdelar. BVM AB Box (Källegårdsvägen 1) Göteborg tel fax e-post info@bvm.se hemsida BVM BYGGVÄRMEMASKINER AB TEL SIDA 8 av 8
