1 Skuggspel- nattetid

2 Stålstad, skärgårdsstad, kretslopp Pumpstation 42 utformas som en skulptur. Utformningen av pumpstationen görs så att den starkt hänger samman med rostbollen i norr och hamnplanen i söder. Tanken är att stärka upplevelsen av att man kommer till stål- och skärgårdsstaden Luleå. Kopplingen mellan Rostboll, P42 och hamnplan görs både materialmässigt och tematiskt. Cortenstålet som används som genomgående material är en utmärkt symbol för stålstaden Luleå. Trion kan även ses som olika delar av vattnets kretslopp. Men det kan också kopplas till luleå som skärgårdsstad där vatten, is och snö är centrala delar av upplevelsen. Rostbollen Material: Cortenstål Rostbollen eller opposite sphere som den egentligen heter är ursprungligen en snöskulptur skapad av medlemmar i konstgruppen Kilen. Ett gigantiskt kretslopp är tema för skulpturen. Pumpstation 42 Material: Cortenstål, (betong) Mönstret är inspirerat av vågor över havsbotten. Pumpstationen i sig är självklart en del av det kretslopp som resulterar i att vi har rent vatten i skärgården. Södra hamnplan Material: Cortenstål, betong, stenläggning Har en tydlig industriell karaktär. Mönster på torget skall minna om vårisarna. Hamnplan är också porten till skärgården via turbåtstrafiken.

3 Fasad Öster Fasad Söder- rak vy vågmönstret försvinner Arkitektur för rörelse Med sitt läge i Luleås trafikintensivaste korsning så kändes det naturligt att byggnaden skall komma till sin fulla rätt när man passerar den. Det stillastående vågmönstret i fasaden kommer till liv när man rör sig längs den. När man rör sig förbi byggnaden ser man vågorna som sedan sjunker tills de försvunnit (när man är rakt framför), för att sedan åter resa sig när man har passerat. Det fungerar på motsvarande sätt på natten, då med hjälp av fasadbelysningen. Fasad Norr Fasad Väster

Havsstrand och blänkande vågor Byggnaden består av två skal som är inspirerad av vågor över en sandstrand. Det yttre skalet representerar vågorna och förändras när man rör sig längs det.

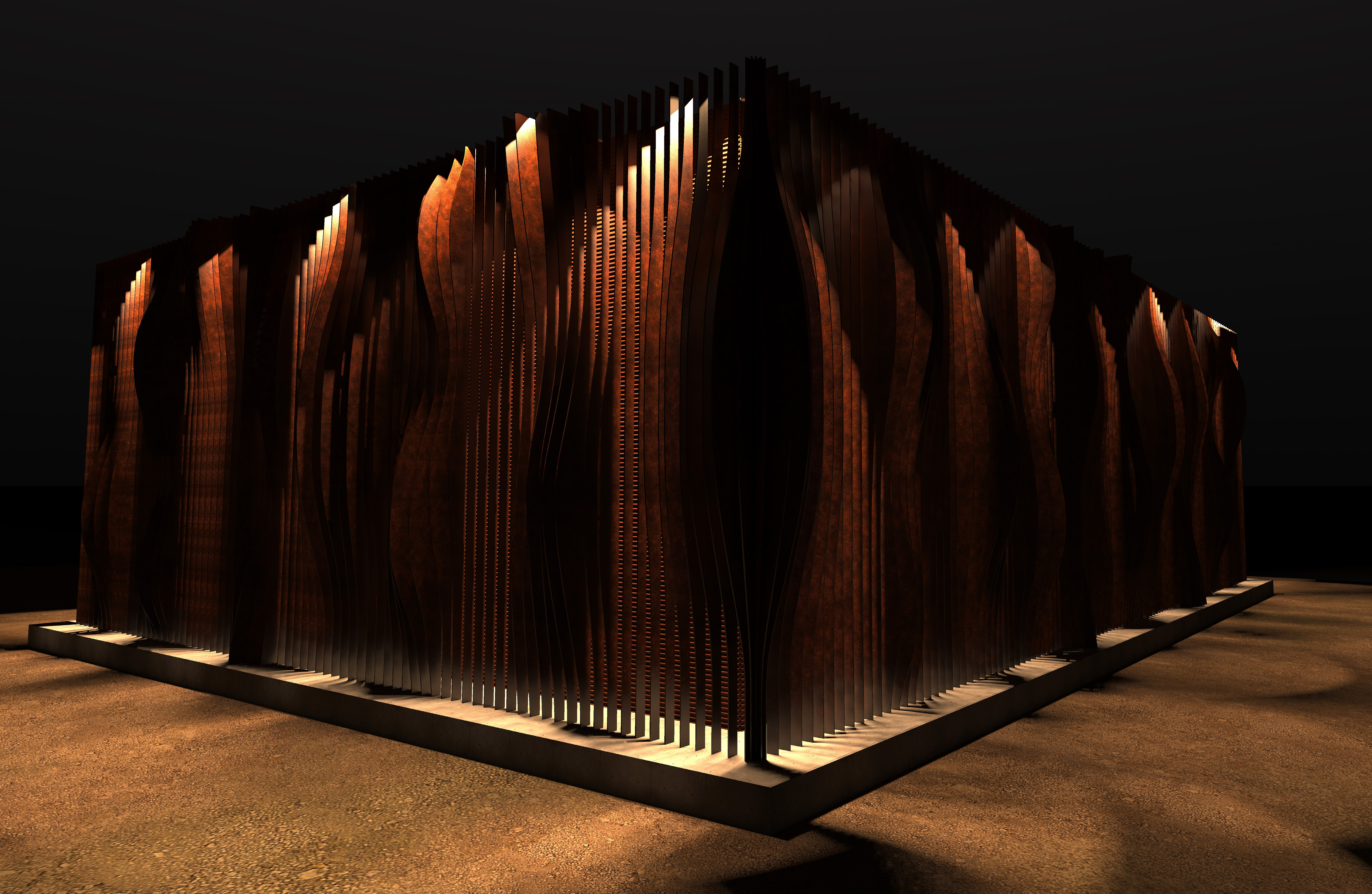

Nattetid skiftar byggnaden karaktär och belyses inifrån vilket gör att skuggspelet istället skapas på körplanen runt byggnaden. Det inre skalet är isolerat och utgör klimatskyddet.

4 Havsstrand och blänkande vågor Byggnaden består av två skal som är inspirerad av vågor över en sandstrand. Det yttre skalet representerar vågorna och förändras när man rör sig längs det. Dessa skapar i solsken ett skuggspel över det det inre skalet som representerar sandstranden. Nattetid skiftar byggnaden karaktär och belyses inifrån vilket gör att skuggspelet istället skapas på körplanen runt byggnaden. Det inre skalet är isolerat och utgör klimatskyddet. Det kläs med sinusprofilerad korrugerad plåt i corten. Det yttre skalet med sitt vågmönster byggs upp som ett staket bestående av olika laserskurna cortenskivor som skapar vågformerna. Vid produktion upprepas vågformerna för ett rationellt byggande. Cirka hälften av cortenskivorna är raka. Mönstret i sig är ett förslag och helt anpassningsbart om byggnaden ändrar utformning under projekteringen. Armatur byts från tak eller servicegång Profiler i cortenstål Skuggspel- dagtid +2,4m ö.f.g Vandalskydd Byggnaden får ett effektivt vandalskydd både genom det gedigna materialet och utformningen. Förutom att det vandaliseras mindre på byggnader som är formgivna (och upplevs som fina) så är det yttre skalet ett effektivt vandalskydd genom att hindra klottrare från att komma åt den egentliga fasaden (det inre skalet). Det yttre skalet är i sig svårt att klottra på då större delen av det består av hålrum. Armaturerna till fasadbelysningen placeras i en ca 60 cm bred servicegång mellan de två skalen och är på så vis både oåtkomliga för vandaler samt möjliga att byta. sinuskorrugerad cortenplåt Grindar utförs framför dörrar i inre skal Plan Inre skal Yttre skal upphöjd sockel för snöröjning Principsektion fasad

5 Vy från Bodenvägen norrut Placering av pumpstationen Pumpstationen placeras som en skulptur i stadslandskapet. Upphöjd på en sockel och med en enkel yta kring. Den enkla omgivningen tjänar till att inte drar uppmärkssamhet från de skulpterade fasaderna. Fasadmönstret är mest detaljerat på byggnadens norr och västfasader eftersom de är de mest synliga och därmed ger störst effekt.

6 Vy från Bodenvägen söderut

7 Vy från Svartövägen
