1 Brandlarmsystem Instruktionsbok

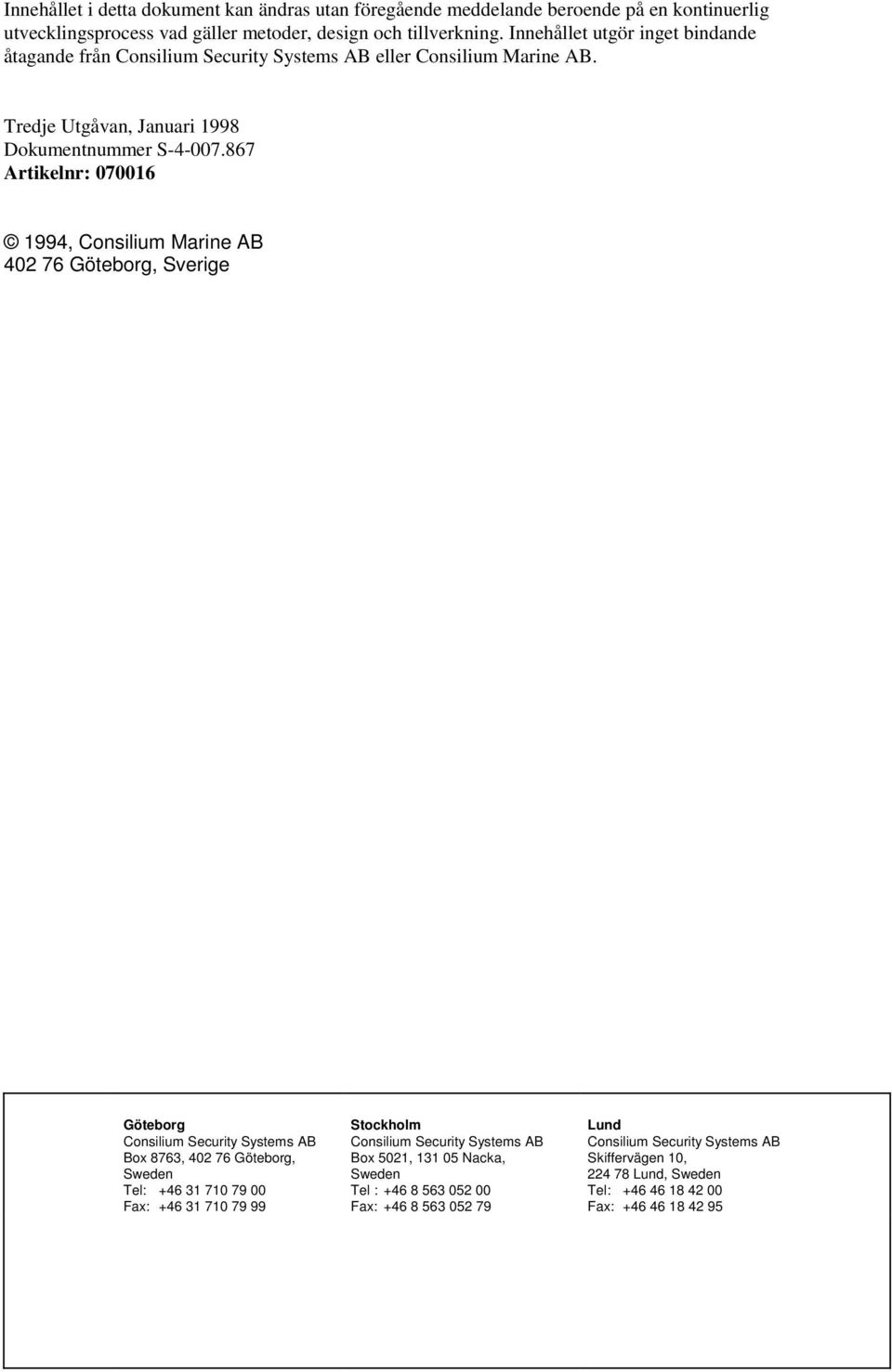

2 Innehållet i detta dokument kan ändras utan föregående meddelande beroende på en kontinuerlig utvecklingsprocess vad gäller metoder, design och tillverkning. Innehållet utgör inget bindande åtagande från Consilium Security Systems AB eller Consilium Marine AB. Tredje Utgåvan, Januari 1998 Dokumentnummer S Artikelnr: , Consilium Marine AB Göteborg, Sverige Göteborg Consilium Security Systems AB Box 8763, Göteborg, Sweden Tel: Fax: Stockholm Consilium Security Systems AB Box 5021, Nacka, Sweden Tel : Fax: Lund Consilium Security Systems AB Skiffervägen 10, Lund, Sweden Tel: Fax:

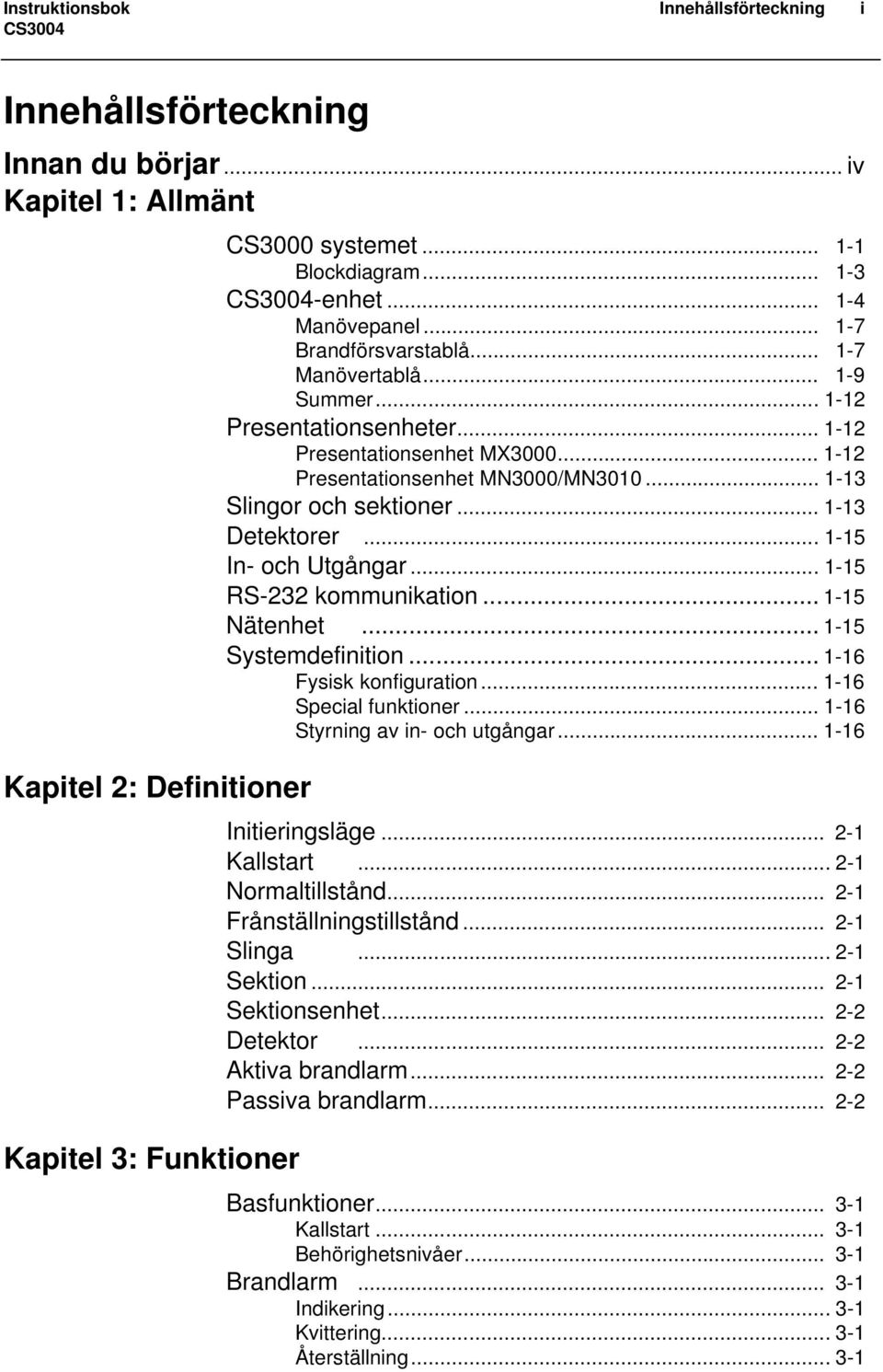

3 Instruktionsbok Innehållsförteckning i Innehållsförteckning Innan du börjar...iv Kapitel 1: Allmänt Kapitel 2: Definitioner Kapitel 3: Funktioner CS3000 systemet Blockdiagram enhet Manövepanel Brandförsvarstablå Manövertablå Summer Presentationsenheter Presentationsenhet MX Presentationsenhet MN3000/MN Slingor och sektioner Detektorer In- och Utgångar RS-232 kommunikation Nätenhet Systemdefinition Fysisk konfiguration Special funktioner Styrning av in- och utgångar Initieringsläge Kallstart Normaltillstånd Frånställningstillstånd Slinga Sektion Sektionsenhet Detektor Aktiva brandlarm Passiva brandlarm Basfunktioner Kallstart Behörighetsnivåer Brandlarm Indikering Kvittering Återställning...3-1

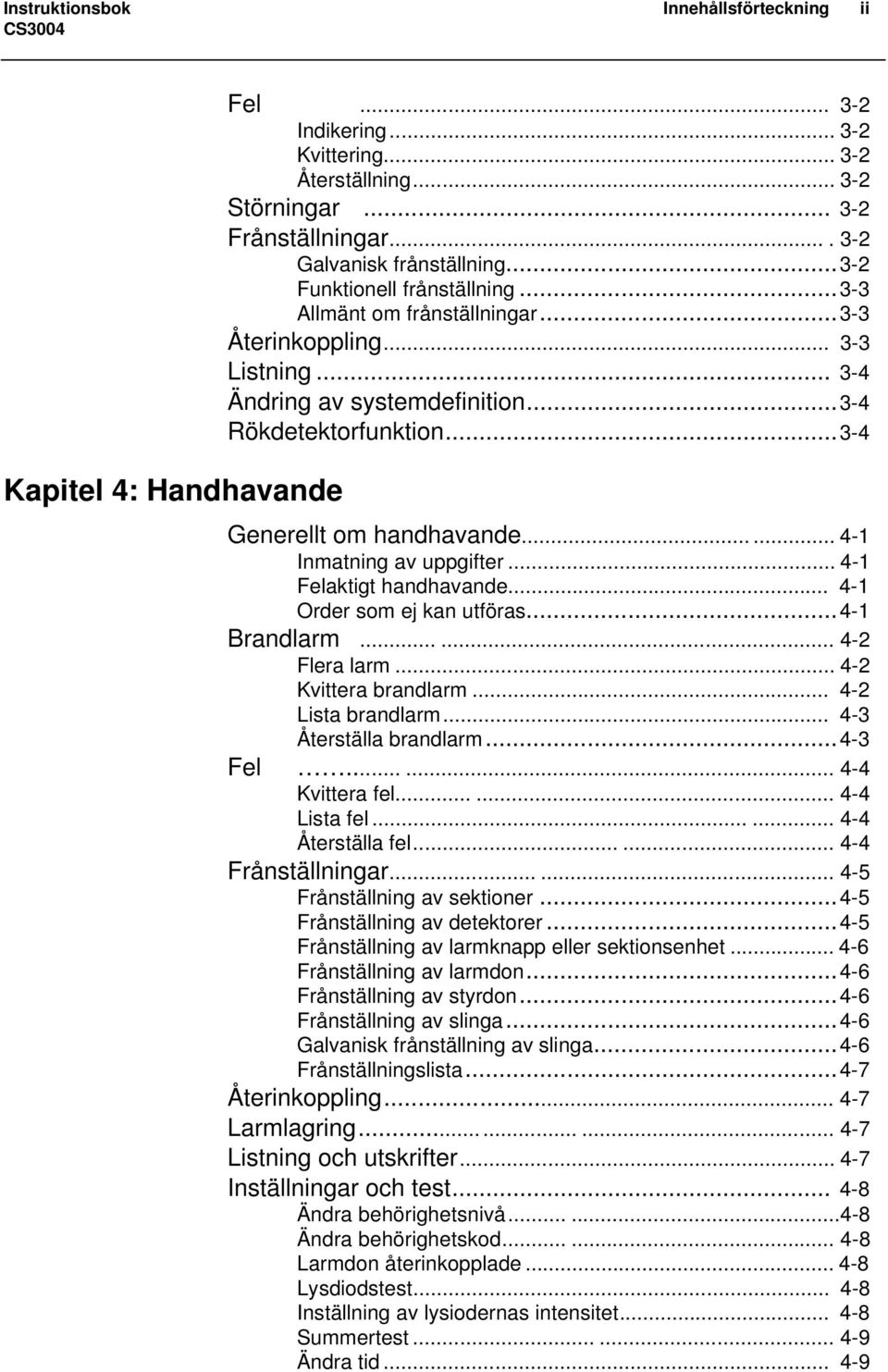

4 Instruktionsbok Innehållsförteckning ii Kapitel 4: Handhavande Fel Indikering Kvittering Återställning Störningar Frånställningar Galvanisk frånställning Funktionell frånställning Allmänt om frånställningar Återinkoppling Listning Ändring av systemdefinition Rökdetektorfunktion Generellt om handhavande Inmatning av uppgifter Felaktigt handhavande Order som ej kan utföras Brandlarm Flera larm Kvittera brandlarm Lista brandlarm Återställa brandlarm Fel Kvittera fel Lista fel Återställa fel Frånställningar Frånställning av sektioner Frånställning av detektorer Frånställning av larmknapp eller sektionsenhet Frånställning av larmdon Frånställning av styrdon Frånställning av slinga Galvanisk frånställning av slinga Frånställningslista Återinkoppling Larmlagring Listning och utskrifter Inställningar och test Ändra behörighetsnivå Ändra behörighetskod Larmdon återinkopplade Lysdiodstest Inställning av lysiodernas intensitet Summertest Ändra tid

5 Instruktionsbok Innehållsförteckning iii Ändra datum Visa programversion Skriv ut systemdefinitionen på skrivare Visa status för nätenhet Anslut PC Starta/Stänga blinkfunktionen Ändra antalet sektionsenhet Inställning av rökdetektorparametrar Visa analogvärdet för en sektionsenhet Menyer Huvudmenyn Sektionsmenyn Kontrollmenyn Rökdetektormenyn Listamenyn Appendix A: Felmeddelande... A-1

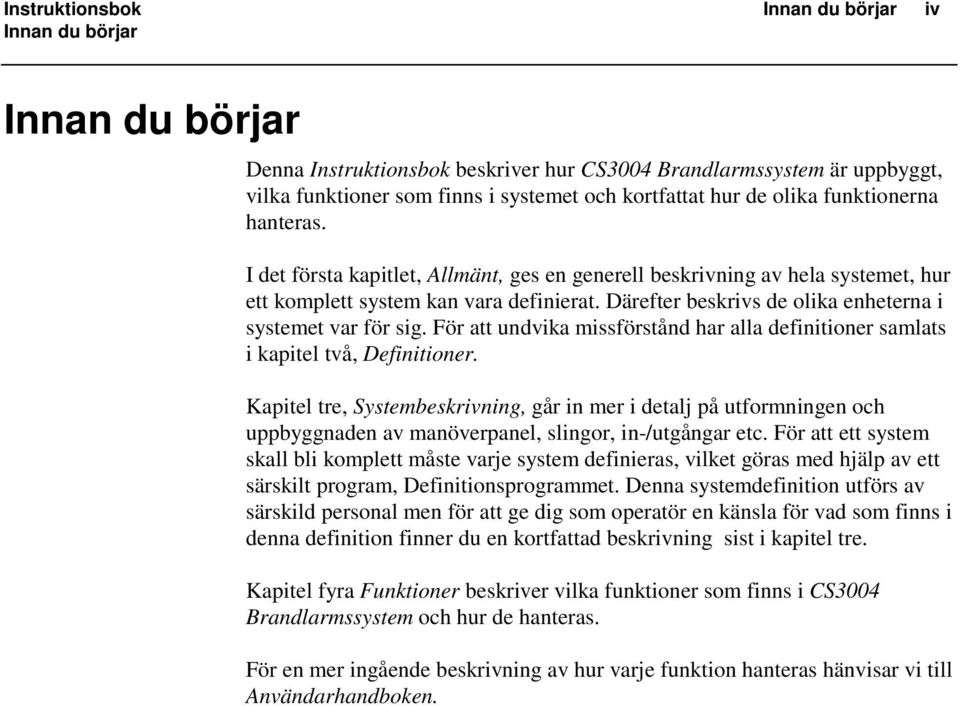

6 Instruktionsbok Innan du börjar iv Innan du börjar Innan du börjar Denna Instruktionsbok beskriver hur Brandlarmssystem är uppbyggt, vilka funktioner som finns i systemet och kortfattat hur de olika funktionerna hanteras. I det första kapitlet, Allmänt, ges en generell beskrivning av hela systemet, hur ett komplett system kan vara definierat. Därefter beskrivs de olika enheterna i systemet var för sig. För att undvika missförstånd har alla definitioner samlats i kapitel två, Definitioner. Kapitel tre, Systembeskrivning, går in mer i detalj på utformningen och uppbyggnaden av manöverpanel, slingor, in-/utgångar etc. För att ett system skall bli komplett måste varje system definieras, vilket göras med hjälp av ett särskilt program, Definitionsprogrammet. Denna systemdefinition utförs av särskild personal men för att ge dig som operatör en känsla för vad som finns i denna definition finner du en kortfattad beskrivning sist i kapitel tre. Kapitel fyra Funktioner beskriver vilka funktioner som finns i Brandlarmssystem och hur de hanteras. För en mer ingående beskrivning av hur varje funktion hanteras hänvisar vi till Användarhandboken.

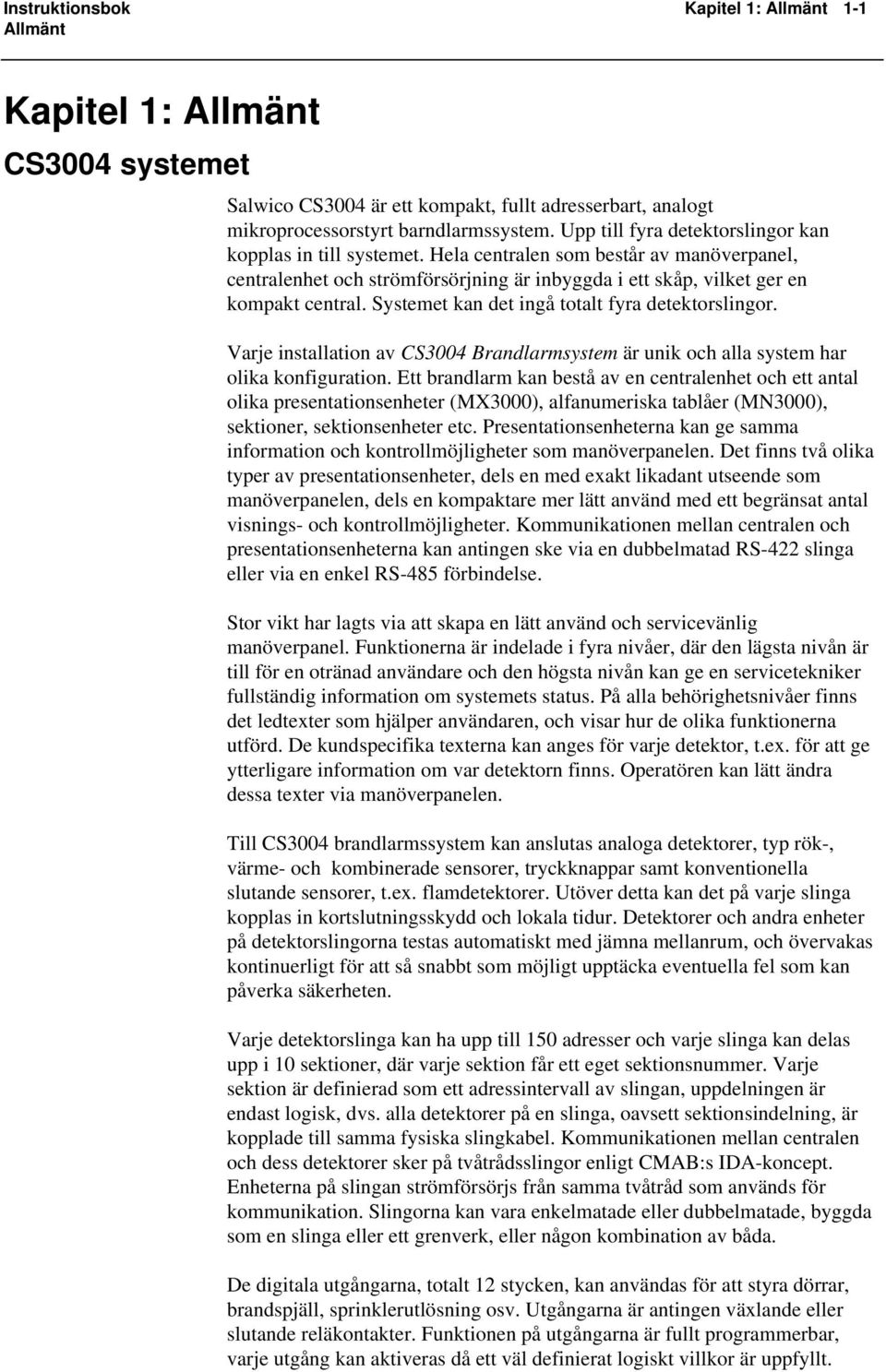

7 Instruktionsbok Kapitel 1: Allmänt 1-1 Allmänt Kapitel 1: Allmänt systemet Salwico är ett kompakt, fullt adresserbart, analogt mikroprocessorstyrt barndlarmssystem. Upp till fyra detektorslingor kan kopplas in till systemet. Hela centralen som består av manöverpanel, centralenhet och strömförsörjning är inbyggda i ett skåp, vilket ger en kompakt central. Systemet kan det ingå totalt fyra detektorslingor. Varje installation av Brandlarmsystem är unik och alla system har olika konfiguration. Ett brandlarm kan bestå av en centralenhet och ett antal olika presentationsenheter (MX3000), alfanumeriska tablåer (MN3000), sektioner, sektionsenheter etc. Presentationsenheterna kan ge samma information och kontrollmöjligheter som manöverpanelen. Det finns två olika typer av presentationsenheter, dels en med exakt likadant utseende som manöverpanelen, dels en kompaktare mer lätt använd med ett begränsat antal visnings- och kontrollmöjligheter. Kommunikationen mellan centralen och presentationsenheterna kan antingen ske via en dubbelmatad RS-422 slinga eller via en enkel RS-485 förbindelse. Stor vikt har lagts via att skapa en lätt använd och servicevänlig manöverpanel. Funktionerna är indelade i fyra nivåer, där den lägsta nivån är till för en otränad användare och den högsta nivån kan ge en servicetekniker fullständig information om systemets status. På alla behörighetsnivåer finns det ledtexter som hjälper användaren, och visar hur de olika funktionerna utförd. De kundspecifika texterna kan anges för varje detektor, t.ex. för att ge ytterligare information om var detektorn finns. Operatören kan lätt ändra dessa texter via manöverpanelen. Till brandlarmssystem kan anslutas analoga detektorer, typ rök-, värme- och kombinerade sensorer, tryckknappar samt konventionella slutande sensorer, t.ex. flamdetektorer. Utöver detta kan det på varje slinga kopplas in kortslutningsskydd och lokala tidur. Detektorer och andra enheter på detektorslingorna testas automatiskt med jämna mellanrum, och övervakas kontinuerligt för att så snabbt som möjligt upptäcka eventuella fel som kan påverka säkerheten. Varje detektorslinga kan ha upp till 150 adresser och varje slinga kan delas upp i 10 sektioner, där varje sektion får ett eget sektionsnummer. Varje sektion är definierad som ett adressintervall av slingan, uppdelningen är endast logisk, dvs. alla detektorer på en slinga, oavsett sektionsindelning, är kopplade till samma fysiska slingkabel. Kommunikationen mellan centralen och dess detektorer sker på tvåtrådsslingor enligt CMAB:s IDA-koncept. Enheterna på slingan strömförsörjs från samma tvåtråd som används för kommunikation. Slingorna kan vara enkelmatade eller dubbelmatade, byggda som en slinga eller ett grenverk, eller någon kombination av båda. De digitala utgångarna, totalt 12 stycken, kan användas för att styra dörrar, brandspjäll, sprinklerutlösning osv. Utgångarna är antingen växlande eller slutande reläkontakter. Funktionen på utgångarna är fullt programmerbar, varje utgång kan aktiveras då ett väl definierat logiskt villkor är uppfyllt.

8 Instruktionsbok Kapitel 1: Allmänt 1-2 Allmänt Villkoret består av en kombination av brandlarm, aktiva ingångar och olika tillstånd i systemet. Det finns även fyra digitala ingångar som kan användas för att uppmärksamma systemet på yttre händelser eller feltillstånd. Varje tillstånd är unik med avseende på konfigurering av systemet och dess funktion. Systemet måste definieras före uppstart med hjälp av ett särskilt program, definitionsprogrammet, på PC. Definitionen laddas ned och lagras i systemet. Vissa definitioner och funktioner kan senare ändras direkt via manöverpanelen. Vid större ändringar måste definitionsprogrammet användas. I brandlarmssystem finns också en RS-232 utgång, som kan användas för anslutning av en extern logg-skrivare. Utgången kan även användas till att koppla in ett SMS system för grafisk visning av brandlarm. Alternativt kan en brandtablå kopplas in till denna utgång. Presentationsenheten MX3000 är funtionellt nästan en kopia av manöverpanelen, endast ett litet fåtal funktioner stöds inte. Dessa är Datum Tid Ändra antalet sektionsenheter. Alla övriga funktioner, indikationer och meddelande i testfönstret är exakta de samma som på huvudenheten.

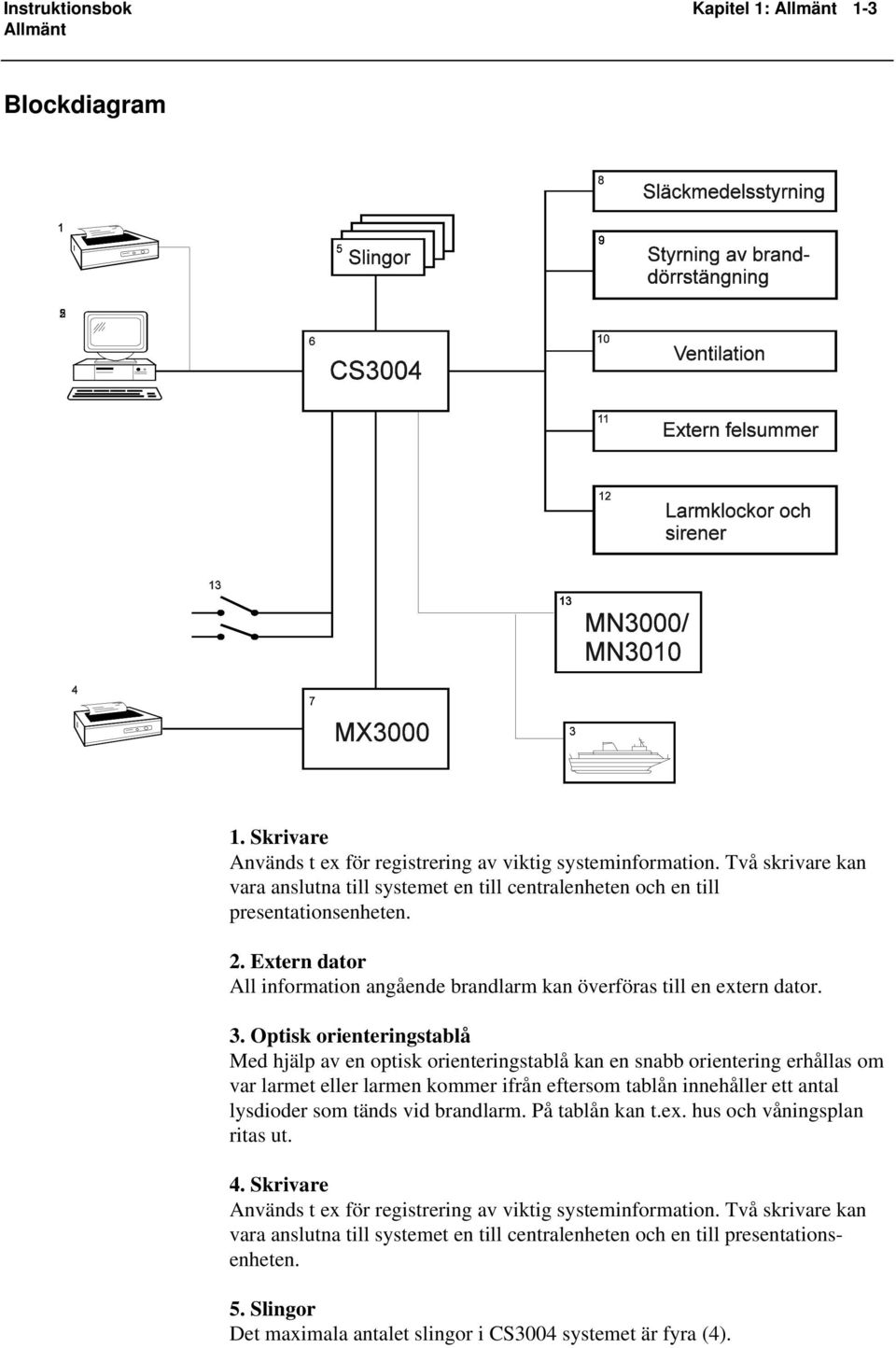

9 Instruktionsbok Kapitel 1: Allmänt 1-3 Allmänt Blockdiagram 1. Skrivare Används t ex för registrering av viktig systeminformation. Två skrivare kan vara anslutna till systemet en till centralenheten och en till presentationsenheten. 2. Extern dator All information angående brandlarm kan överföras till en extern dator. 3. Optisk orienteringstablå Med hjälp av en optisk orienteringstablå kan en snabb orientering erhållas om var larmet eller larmen kommer ifrån eftersom tablån innehåller ett antal lysdioder som tänds vid brandlarm. På tablån kan t.ex. hus och våningsplan ritas ut. 4. Skrivare Används t ex för registrering av viktig systeminformation. Två skrivare kan vara anslutna till systemet en till centralenheten och en till presentationsenheten. 5. Slingor Det maximala antalet slingor i systemet är fyra (4).

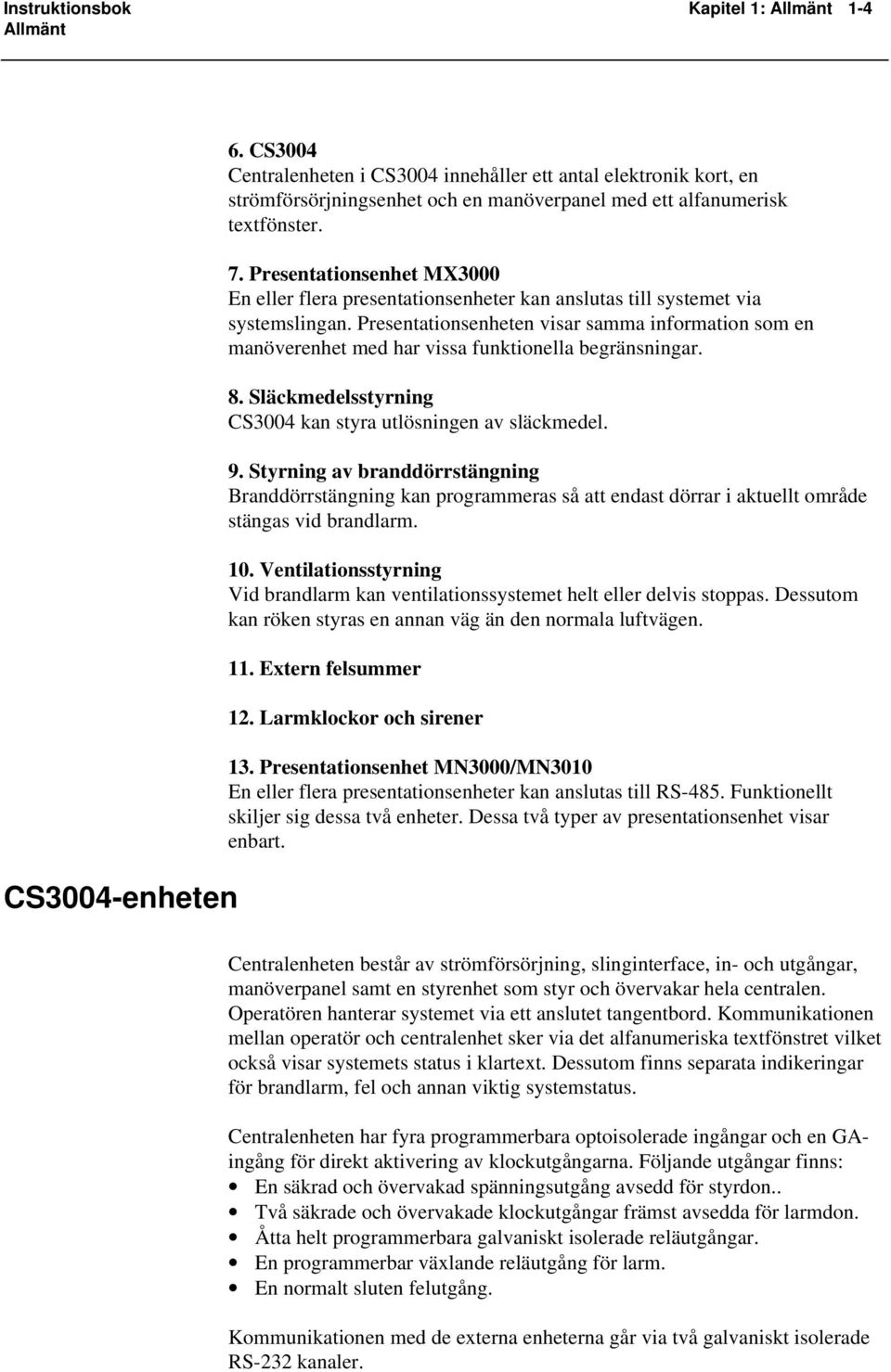

10 Instruktionsbok Kapitel 1: Allmänt 1-4 Allmänt -enheten 6. Centralenheten i innehåller ett antal elektronik kort, en strömförsörjningsenhet och en manöverpanel med ett alfanumerisk textfönster. 7. Presentationsenhet MX3000 En eller flera presentationsenheter kan anslutas till systemet via systemslingan. Presentationsenheten visar samma information som en manöverenhet med har vissa funktionella begränsningar. 8. Släckmedelsstyrning kan styra utlösningen av släckmedel. 9. Styrning av branddörrstängning Branddörrstängning kan programmeras så att endast dörrar i aktuellt område stängas vid brandlarm. 10. Ventilationsstyrning Vid brandlarm kan ventilationssystemet helt eller delvis stoppas. Dessutom kan röken styras en annan väg än den normala luftvägen. 11. Extern felsummer 12. Larmklockor och sirener 13. Presentationsenhet MN3000/MN3010 En eller flera presentationsenheter kan anslutas till RS-485. Funktionellt skiljer sig dessa två enheter. Dessa två typer av presentationsenhet visar enbart. Centralenheten består av strömförsörjning, slinginterface, in- och utgångar, manöverpanel samt en styrenhet som styr och övervakar hela centralen. Operatören hanterar systemet via ett anslutet tangentbord. Kommunikationen mellan operatör och centralenhet sker via det alfanumeriska textfönstret vilket också visar systemets status i klartext. Dessutom finns separata indikeringar för brandlarm, fel och annan viktig systemstatus. Centralenheten har fyra programmerbara optoisolerade ingångar och en GAingång för direkt aktivering av klockutgångarna. Följande utgångar finns: En säkrad och övervakad spänningsutgång avsedd för styrdon.. Två säkrade och övervakade klockutgångar främst avsedda för larmdon. Åtta helt programmerbara galvaniskt isolerade reläutgångar. En programmerbar växlande reläutgång för larm. En normalt sluten felutgång. Kommunikationen med de externa enheterna går via två galvaniskt isolerade RS-232 kanaler.

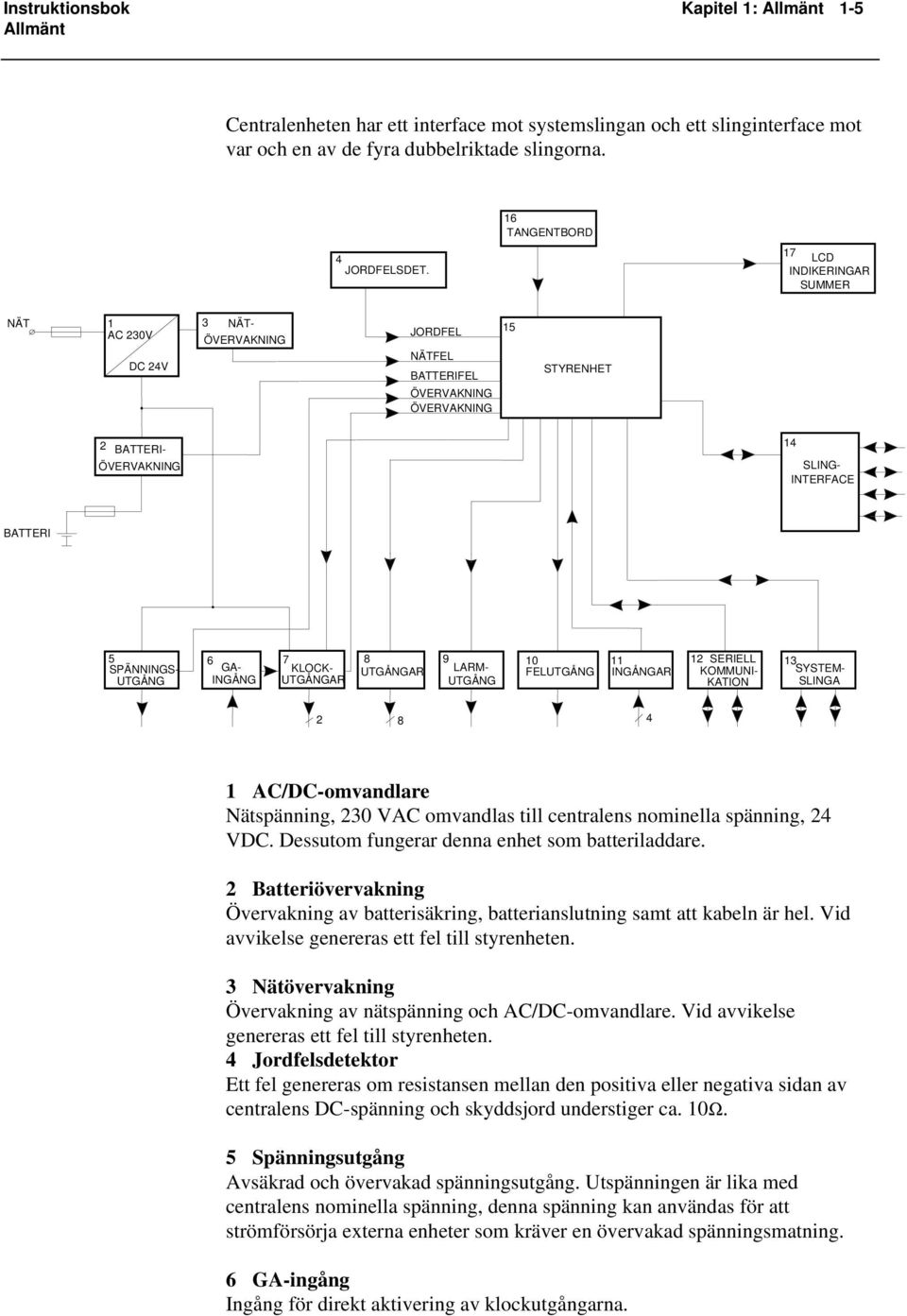

11 Instruktionsbok Kapitel 1: Allmänt 1-5 Allmänt Centralenheten har ett interface mot systemslingan och ett slinginterface mot var och en av de fyra dubbelriktade slingorna. 4 JORDFELSDET. 16 TANGENTBORD 17 LCD INDIKERINGAR SUMMER NÄT 1 AC 230V DC 24V 3 NÄT- ÖVERVAKNING JORDFEL 15 NÄTFEL BATTERIFEL ÖVERVAKNING ÖVERVAKNING STYRENHET 14 BATTERI 2 BATTERI- ÖVERVAKNING SLING- INTERFACE SERIELL 13 SPÄNNINGS- GA- KLOCK- UTGÅNGAR LARM- FELUTGÅNG INGÅNGAR KOMMUNI- SYSTEM- UTGÅNG INGÅNG UTGÅNGAR UTGÅNG KATION SLINGA AC/DC-omvandlare Nätspänning, 230 VAC omvandlas till centralens nominella spänning, 24 VDC. Dessutom fungerar denna enhet som batteriladdare. 2 Batteriövervakning Övervakning av batterisäkring, batterianslutning samt att kabeln är hel. Vid avvikelse genereras ett fel till styrenheten. 3 Nätövervakning Övervakning av nätspänning och AC/DC-omvandlare. Vid avvikelse genereras ett fel till styrenheten. 4 Jordfelsdetektor Ett fel genereras om resistansen mellan den positiva eller negativa sidan av centralens DC-spänning och skyddsjord understiger ca. 10Ω. 5 Spänningsutgång Avsäkrad och övervakad spänningsutgång. Utspänningen är lika med centralens nominella spänning, denna spänning kan användas för att strömförsörja externa enheter som kräver en övervakad spänningsmatning. 6 GA-ingång Ingång för direkt aktivering av klockutgångarna.

12 Instruktionsbok Kapitel 1: Allmänt 1-6 Allmänt 7 Klockutgångar Två säkrade och övervakade utgångar främst avsedda för larmdon. Utgångarna är fullt programmerbara men de påverkas av GA-ingången. Utgångarna strömförsörjs från centralenheten. 8 Utgångar Åtta galvaniskt isolerade reläutgångar som är programmerbara. 9 Larmutgång En växlande programmerbar reläutgång för larm. 10 Felutgång En normalt sluten utgång som aktiveras vid fel. 11 Ingångar Fyra programmerbara optoisolerade ingångar, t. ex. för avstängning av detektorer och utgångar eller för att styra larmlagringsfunktionen. 12 Seriell kommunikation Två galvaniskt isolerade RS232-kanaler för kommunikation med externa enheter t. ex. skrivare eller externa datorer. De två kanalerna är programmerbara m. h. a. vanliga kommunikationsparametrar. 13 Systemslinga Systemslingeinterface. Systemslingan är dubbelriktad för maximal säkerhet, om ett avbrott eller kortslutning uppstår fungerar ändå hela slingan. 14 Slinginterface Till varje dubbelriktad slinga, totalt fyra stycken, finns ett interface. Varje slinga kan ha vardera 150 sektionsenheter anslutna. Slingorna är övervakade och kortslutningssäkra. Slingorna har en separat spänningsomvandlare som håller slingspänningen konstant oberoende av styrenhetens spänning. 15 Styrenhet Styrenheten styr och övervakar hela centralenheten. Styrenheten består av processor och minne för programvara, definitioner, tilläggstexter m.m. Funktionen för felutgången och kvittering av brandlarm fungerar alltid oavsett om processorn fungerar eller ej. 16 Tangentbord Tangentbordet fungerar som ett kommunikationsmedel mellan system och operatör. 17 LCD, indikeringar och summer I det alfanumeriska textfönstret visas dels vad operatören knappar in och dels använder systemet detta textfönster till att informera operatören om systemets status. Separata indikeringar finns för brandlarm och annan viktig systemstatus. Larm och fel indikeras också via en summer.

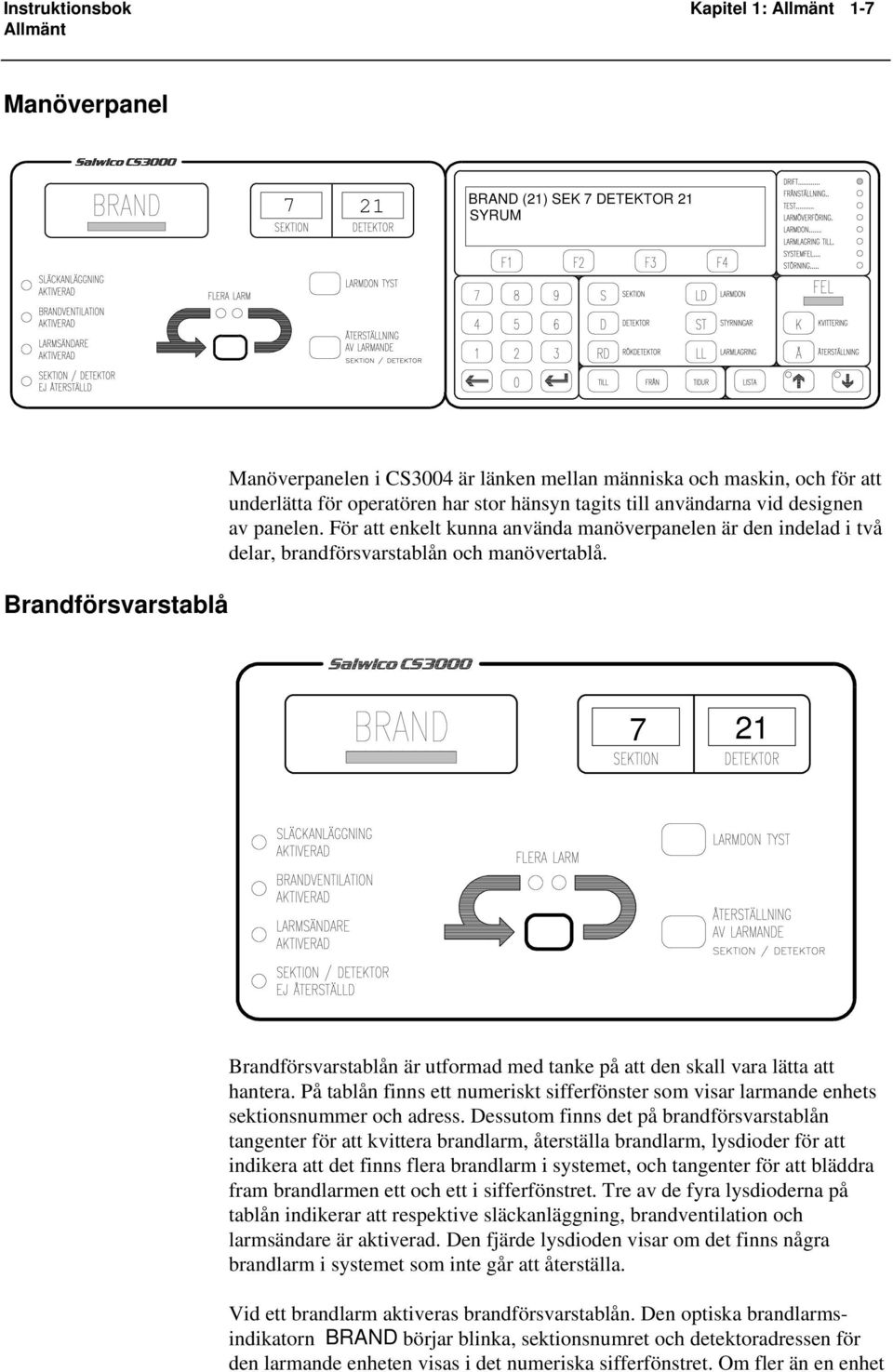

13 Instruktionsbok Kapitel 1: Allmänt 1-7 Allmänt Manöverpanel 7 21 BRAND (21) SEK 7 DETEKTOR 21 SYRUM Brandförsvarstablå Manöverpanelen i är länken mellan människa och maskin, och för att underlätta för operatören har stor hänsyn tagits till användarna vid designen av panelen. För att enkelt kunna använda manöverpanelen är den indelad i två delar, brandförsvarstablån och manövertablå Brandförsvarstablån är utformad med tanke på att den skall vara lätta att hantera. På tablån finns ett numeriskt sifferfönster som visar larmande enhets sektionsnummer och adress. Dessutom finns det på brandförsvarstablån tangenter för att kvittera brandlarm, återställa brandlarm, lysdioder för att indikera att det finns flera brandlarm i systemet, och tangenter för att bläddra fram brandlarmen ett och ett i sifferfönstret. Tre av de fyra lysdioderna på tablån indikerar att respektive släckanläggning, brandventilation och larmsändare är aktiverad. Den fjärde lysdioden visar om det finns några brandlarm i systemet som inte går att återställa. Vid ett brandlarm aktiveras brandförsvarstablån. Den optiska brandlarmsindikatorn BRAND börjar blinka, sektionsnumret och detektoradressen för den larmande enheten visas i det numeriska sifferfönstret. Om fler än en enhet

14 Instruktionsbok Kapitel 1: Allmänt 1-8 Allmänt larmar börjar också lysdioderna FLERA LARM att blinka. All knappar på brandförsvarstablån används till att hantera enbart brandlarm. Optisk brandindikering Namn Färg Funktion BRAND Röd Vid ett brandlarm blinkar den rektangulära lysdioden BRAND. Larmet går över till fast rött sken när det kvitteras. Om ett nytt brandlarm uppstår blinkar lysdioden BRAND igen. Lysdioden förblir tänd ända tills det inte existerar fler aktiva larm i systemet. FLERA LARM Röd Visar att det finns flera brandlarm i systemet, antingen blinkande eller fast rött sken. Numeriskt sifferfönster Ett numeriskt sifferfönster som visar sektionsnummer och detektoradress (3 + 3 röda siffror) för larmande enhet. Tangenter på brandförsvarstablån Tangenterna på brandförsvarstablån hanterar enbart brandlarm. Tangent LARMDON TYST ÅTERSTÄLLNING AV LARMANDE SEKTION/DETEKTOR FLERA LARM Funktion Kvittering av brandlarm, tystar även alla generella larmdon. Återställning av det brandlarm som visas i de numeriska sifferfönstret och i det alfanumeriska textfönstret. Listar larmen i brandlarmslistan. Andra indikatorer Namn Färg Funktion SLÄCKANLÄGGNING Röd Indikerar att släckanläggningen är aktiverad. BRANDVENTILATION Gul Indikerar att brandventilationen är aktiverad LARMSÄNDARE AKTIVERAD Gul Indikerar att brandlarms signalen till brandkåren är aktiverad. SEKTION/DETEKTOR EJ ÅTERSTÄLLD Gul Indikerar att ett återställningsförsök av brandlarm har gjorts men misslyckats av någon anledning.

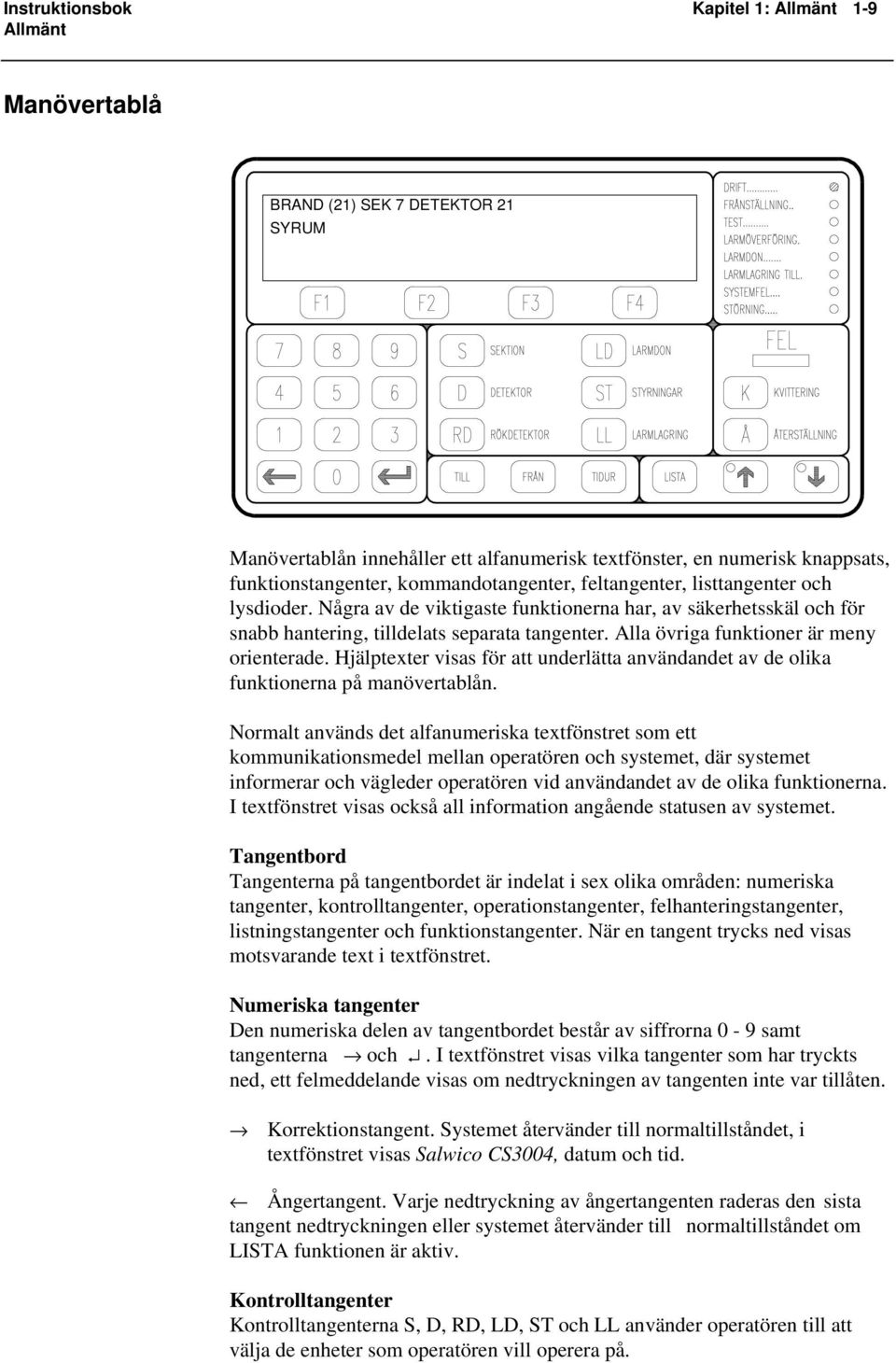

15 Instruktionsbok Kapitel 1: Allmänt 1-9 Allmänt Manövertablå BRAND (21) SEK 7 DETEKTOR 21 SYRUM Manövertablån innehåller ett alfanumerisk textfönster, en numerisk knappsats, funktionstangenter, kommandotangenter, feltangenter, listtangenter och lysdioder. Några av de viktigaste funktionerna har, av säkerhetsskäl och för snabb hantering, tilldelats separata tangenter. Alla övriga funktioner är meny orienterade. Hjälptexter visas för att underlätta användandet av de olika funktionerna på manövertablån. Normalt används det alfanumeriska textfönstret som ett kommunikationsmedel mellan operatören och systemet, där systemet informerar och vägleder operatören vid användandet av de olika funktionerna. I textfönstret visas också all information angående statusen av systemet. Tangentbord Tangenterna på tangentbordet är indelat i sex olika områden: numeriska tangenter, kontrolltangenter, operationstangenter, felhanteringstangenter, listningstangenter och funktionstangenter. När en tangent trycks ned visas motsvarande text i textfönstret. Numeriska tangenter Den numeriska delen av tangentbordet består av siffrorna 0-9 samt tangenterna och. I textfönstret visas vilka tangenter som har tryckts ned, ett felmeddelande visas om nedtryckningen av tangenten inte var tillåten. Korrektionstangent. Systemet återvänder till normaltillståndet, i textfönstret visas Salwico, datum och tid. Ångertangent. Varje nedtryckning av ångertangenten raderas den sista tangent nedtryckningen eller systemet återvänder till normaltillståndet om LISTA funktionen är aktiv. Kontrolltangenter Kontrolltangenterna S, D, RD, LD, ST och LL använder operatören till att välja de enheter som operatören vill operera på.

16 Instruktionsbok Kapitel 1: Allmänt 1-10 Allmänt Tangent S D RD LD ST LL Funktion Ange en sektion att operera på. Ange ett sektionsnummer efter det att S-tangenten är nedtryckt. Ange en eller flera detektorer att operera på. Ett sektionsnummer måste anges innan D-tangenten trycks ned. Detektorerna kan antingen anges med en adress, ett adressintervall eller ingen adress alls, vilket betyder samtliga detektorer på sektionen. Ange en eller flera rökdetektorer att operera på. I övrigt enligt D-tangenten. Ange ett larmdon att operera på. Ange ett styrdon att operera på. Välj larmlagringsfunktionen. Felhanteringstangenter Operatören kan kvittera och återställa fel. Tangent K Å Funktion Kvitterar felet som visas i textfönstret och tystar summern. Återställer felmeddelandet som visas i textfönstret, om felet är åtgärdat. Operationstangenter Operatören väljer vilken funktion som skall användas med hjälp av operationstangenterna. Tangent TILL FRÅN TIDUR Funktion Aktiverar tidigare frånställda enheter, stänger av larmlagring, aktiverar frånställning på viss tid och aktiverar periodisk frånställning. Frånställer enheter tillsvidare, aktiverar larmlagring, avbryter frånställning på viss tid och avslutar periodisk frånställning. Frånställa enheter t o m ett visst klockslag. Listningstangenter Systemet kan skriva ut flera olika listor, själva listningsfunktionen aktiveras med LISTA tangenten och därefter väljer operatören önskad lista i menyn. Följande listor finns tillgängliga: - Alla brandlarm - Ej återställda brandlarm - Brandhistorik - Fel - Störningar

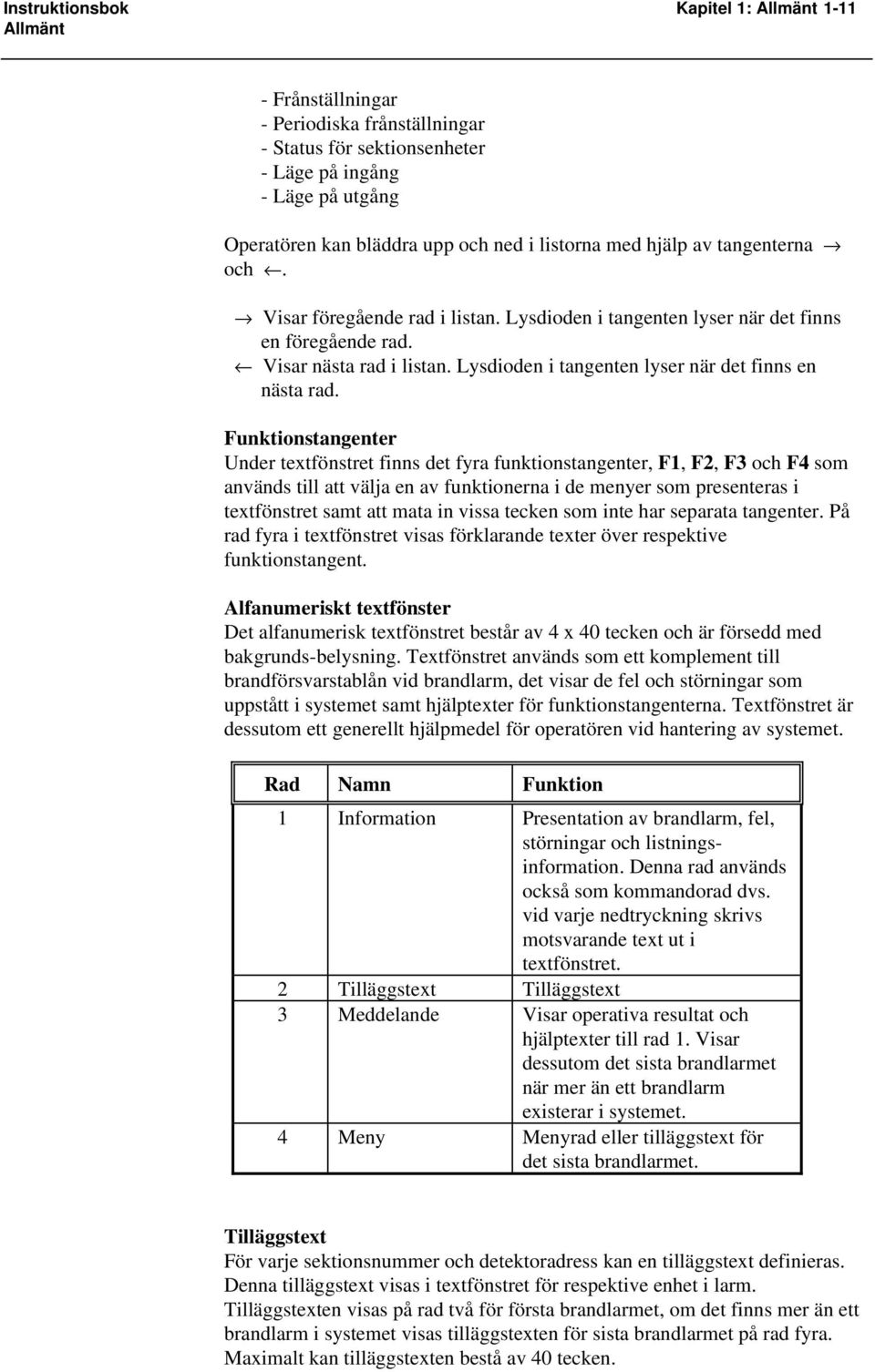

17 Instruktionsbok Kapitel 1: Allmänt 1-11 Allmänt - Frånställningar - Periodiska frånställningar - Status för sektionsenheter - Läge på ingång - Läge på utgång Operatören kan bläddra upp och ned i listorna med hjälp av tangenterna och. Visar föregående rad i listan. Lysdioden i tangenten lyser när det finns en föregående rad. Visar nästa rad i listan. Lysdioden i tangenten lyser när det finns en nästa rad. Funktionstangenter Under textfönstret finns det fyra funktionstangenter, F1, F2, F3 och F4 som används till att välja en av funktionerna i de menyer som presenteras i textfönstret samt att mata in vissa tecken som inte har separata tangenter. På rad fyra i textfönstret visas förklarande texter över respektive funktionstangent. Alfanumeriskt textfönster Det alfanumerisk textfönstret består av 4 x 40 tecken och är försedd med bakgrunds-belysning. Textfönstret används som ett komplement till brandförsvarstablån vid brandlarm, det visar de fel och störningar som uppstått i systemet samt hjälptexter för funktionstangenterna. Textfönstret är dessutom ett generellt hjälpmedel för operatören vid hantering av systemet. Rad Namn Funktion 1 Information Presentation av brandlarm, fel, störningar och listningsinformation. Denna rad används också som kommandorad dvs. vid varje nedtryckning skrivs motsvarande text ut i textfönstret. 2 Tilläggstext Tilläggstext 3 Meddelande Visar operativa resultat och hjälptexter till rad 1. Visar dessutom det sista brandlarmet när mer än ett brandlarm existerar i systemet. 4 Meny Menyrad eller tilläggstext för det sista brandlarmet. Tilläggstext För varje sektionsnummer och detektoradress kan en tilläggstext definieras. Denna tilläggstext visas i textfönstret för respektive enhet i larm. Tilläggstexten visas på rad två för första brandlarmet, om det finns mer än ett brandlarm i systemet visas tilläggstexten för sista brandlarmet på rad fyra. Maximalt kan tilläggstexten bestå av 40 tecken.

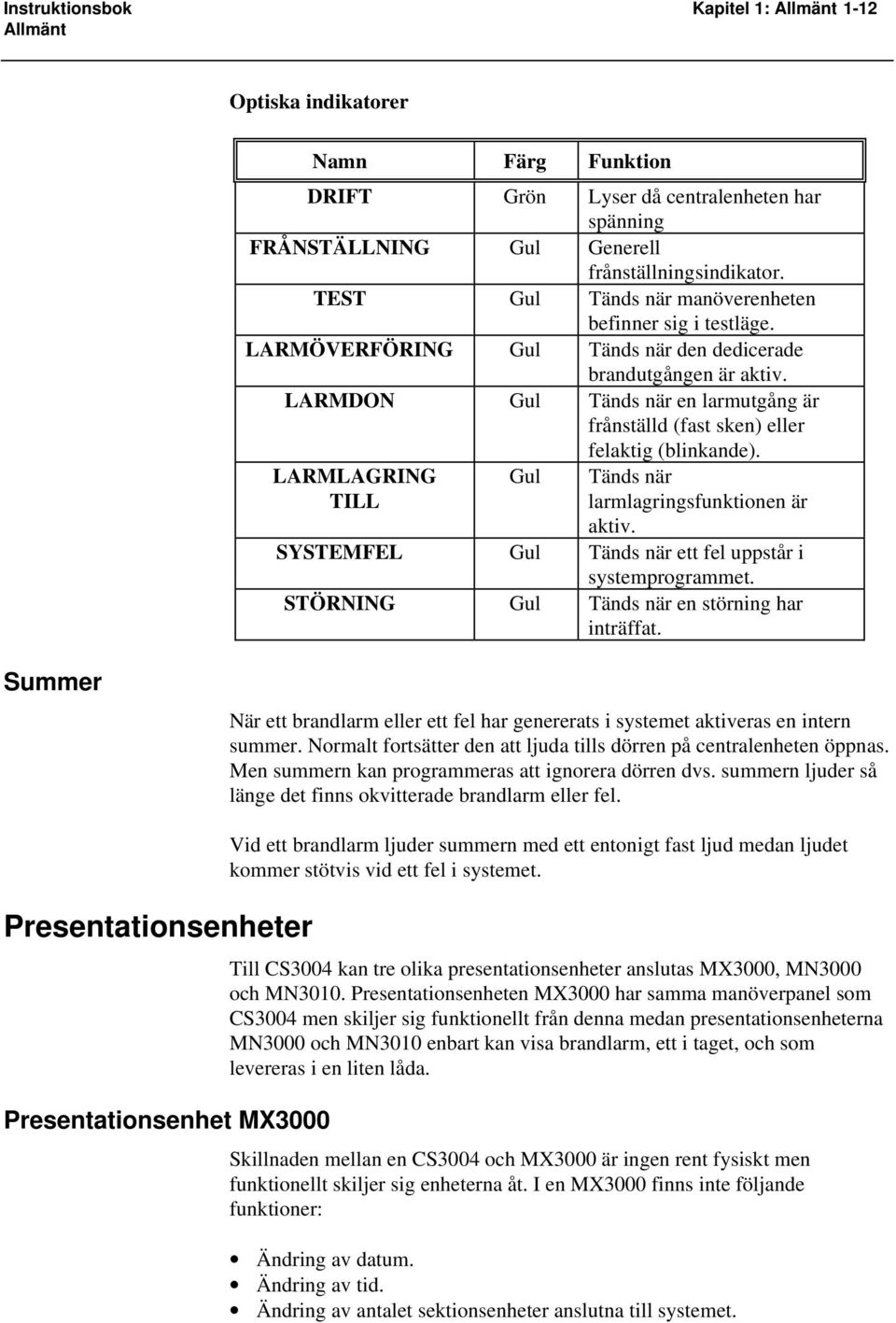

18 Instruktionsbok Kapitel 1: Allmänt 1-12 Allmänt Optiska indikatorer Namn Färg Funktion DRIFT Grön Lyser då centralenheten har spänning FRÅNSTÄLLNING Gul Generell frånställningsindikator. TEST Gul Tänds när manöverenheten befinner sig i testläge. LARMÖVERFÖRING Gul Tänds när den dedicerade brandutgången är aktiv. LARMDON Gul Tänds när en larmutgång är frånställd (fast sken) eller felaktig (blinkande). LARMLAGRING TILL Gul Tänds när larmlagringsfunktionen är aktiv. SYSTEMFEL Gul Tänds när ett fel uppstår i systemprogrammet. STÖRNING Gul Tänds när en störning har inträffat. Summer När ett brandlarm eller ett fel har genererats i systemet aktiveras en intern summer. Normalt fortsätter den att ljuda tills dörren på centralenheten öppnas. Men summern kan programmeras att ignorera dörren dvs. summern ljuder så länge det finns okvitterade brandlarm eller fel. Presentationsenheter Presentationsenhet MX3000 Vid ett brandlarm ljuder summern med ett entonigt fast ljud medan ljudet kommer stötvis vid ett fel i systemet. Till kan tre olika presentationsenheter anslutas MX3000, MN3000 och MN3010. Presentationsenheten MX3000 har samma manöverpanel som men skiljer sig funktionellt från denna medan presentationsenheterna MN3000 och MN3010 enbart kan visa brandlarm, ett i taget, och som levereras i en liten låda. Skillnaden mellan en och MX3000 är ingen rent fysiskt men funktionellt skiljer sig enheterna åt. I en MX3000 finns inte följande funktioner: Ändring av datum. Ändring av tid. Ändring av antalet sektionsenheter anslutna till systemet.

19 Instruktionsbok Kapitel 1: Allmänt 1-13 Allmänt Presentationsenhet MN3000/MN3010 Slingor och sektioner Till finns det två mindre presentationsenheter MN3000 och MN3010. Enheten MN3000 visar brandlarm, ett i taget. Den andra enheten MN3010 visar också ett brandlarm i taget men denna enhet innehåller dessutom kvitterings- och återställningsmöjligheter. MN3010 är programmerbar och därmed kan funktionen hos denna enhet variera från fall till fall. Alla brandlarm i systemet kan visas en i taget med en bläddringsfunktion. Tablån innehåller också en lokal summer som kan aktiveras vid varje nytt brandlarm Totalt kan fyra slingor anslutas till -systemet. Varje tvåtråds-slinga är ansluten till en slingprocessor i centralenheten och centralenheten sköter kommunikationen med de anslutna enheterna på slingan. Varje slinga kan delas in i maximalt tio (10) sektioner, konfigurationen av varje sektion definieras i ett speciellt program, Definitionsprogrammet. Olika typer av detektorer kan anslutas till en sektion, normalt är deras larmnivå satt enligt standard. Följande detektorer och andra enheter kan anslutas: Rökdetektorer av joniserande eller optisk typ Värmedetektorer av maximal eller differential typ Kombinationsdetektorer av joniserande och värme typ Flamdetektorer av UV-typ Larmknappar av olika utförande Adressenhet för slutande digitala värmedetektorer, vilket medför att redan installerade brandlarmssystem kan expanderas utan ny kabeldragning Andra typer av larm eller detekteringssystem. En detektor eller annan enhet är ansluten till detektorslingan via en kommunikations-modul, IDA, vilken också innehåller enhetens huvudadress. Maximalt kan 150 detektorer och larmknappar anslutas till varje slinga och totalt på alla fyra slingorna kan 512 detektorer och larmknappar anslutas. Om fler än 32 detektorer ansluts till en slinga måste denna delas in i sektioner, där varje sektion är separerad från de övriga sektionerna med kortslutningsskydd.

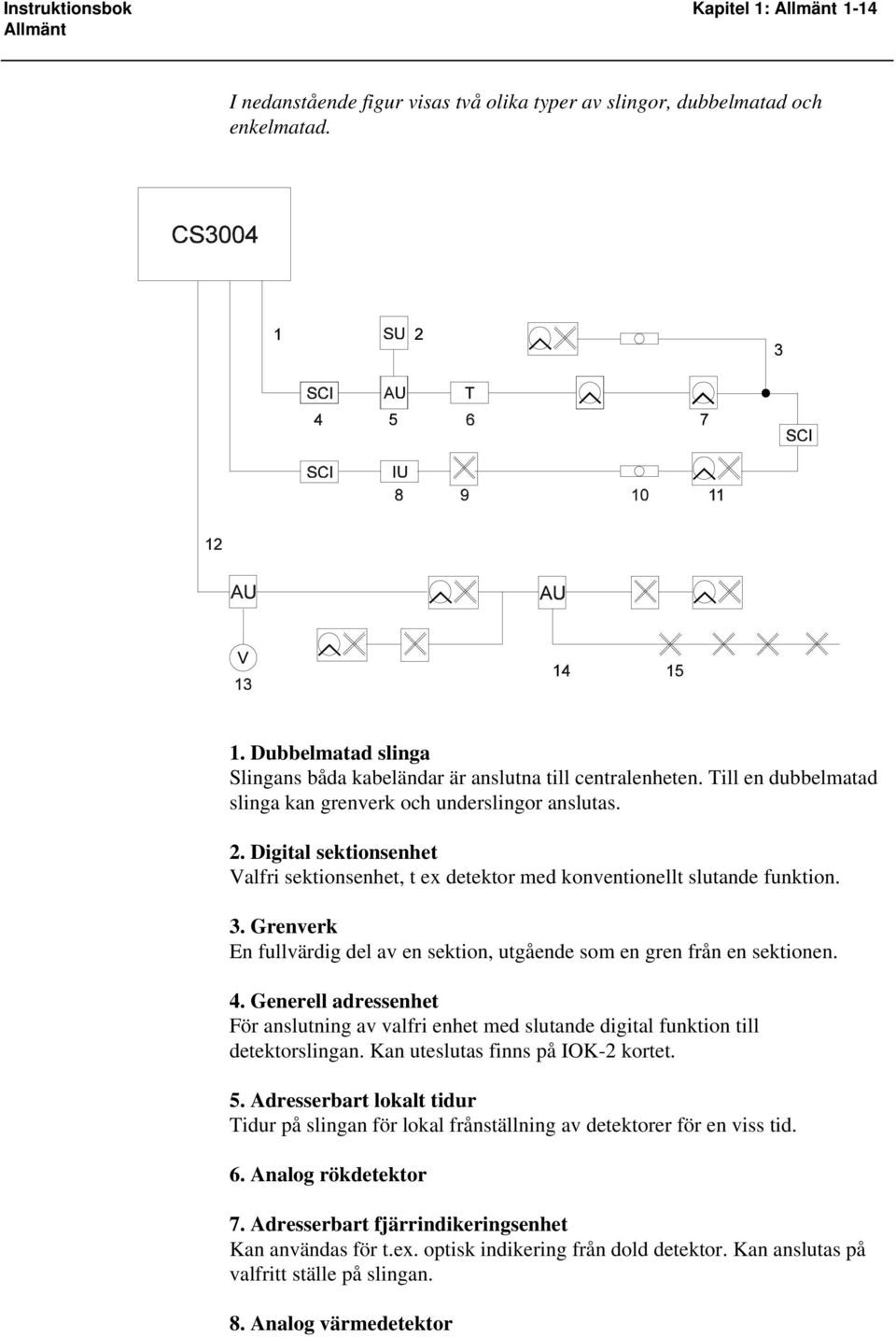

20 Instruktionsbok Kapitel 1: Allmänt 1-14 Allmänt I nedanstående figur visas två olika typer av slingor, dubbelmatad och enkelmatad. 1. Dubbelmatad slinga Slingans båda kabeländar är anslutna till centralenheten. Till en dubbelmatad slinga kan grenverk och underslingor anslutas. 2. Digital sektionsenhet Valfri sektionsenhet, t ex detektor med konventionellt slutande funktion. 3. Grenverk En fullvärdig del av en sektion, utgående som en gren från en sektionen. 4. Generell adressenhet För anslutning av valfri enhet med slutande digital funktion till detektorslingan. Kan uteslutas finns på IOK-2 kortet. 5. Adresserbart lokalt tidur Tidur på slingan för lokal frånställning av detektorer för en viss tid. 6. Analog rökdetektor 7. Adresserbart fjärrindikeringsenhet Kan användas för t.ex. optisk indikering från dold detektor. Kan anslutas på valfritt ställe på slingan. 8. Analog värmedetektor

21 Instruktionsbok Kapitel 1: Allmänt 1-15 Allmänt 9. Adresserbar larmknapp Larmknappar finns i olika utförande. 10. Kombidetektor En kombidetektor består av en rökdetektor som är kompletterad med en värmedetektorenhet. 11. Enkelmatad slinga Slinga vars ena ände är ansluten till centralenheten. Grenverk och underslingor kan anslutas till denna typ av slinga. 12. Flamdetektor Flamdetektor, UV-typen är känslig för ultraviolett strålning. 13. Underslinga En underslinga är en sektion med en gemensam adress, avsedd endast för digitala värmedetektorer. 14. Konventionell värmedetektor En konventionellt slutande värmedetektor med två tillstånd, larm och ickelarm. Detektorer Centralenheten identifierar automatiskt vilken typ av detektor eller annan enhet som är ansluten till en huvudadress. Adressen ställs in med en DIPomkopplare på varje detektor vid installationen. In- och Utgångar När en detektor når larmstatus, initierar dess IDA en prioriterad signal till centralenheten och översänder aktuella larmdata, varefter centralenheten kvitterar meddelandet. Larmnivåerna lagras i varje detektor. Samtliga detektorer på slingorna avsöks kontinuerligt. För att utvärdera statusen hos alla detektorer, avläser och kontrollerar ett speciellt testprogram varje detektor. Det finns totalt 4 ingångar och 12 utgångar i - systemet. En av utgångarna är en dedicerad brandutgång vilken kan användas för att indikera brandlarm i en annan lokalitet. RS-232 kommunikation systemet är utrustad med två optoisolerade RS-232 kanaler. Kanalerna är programmerbara med avseende på kommunikationsparametrar som t.ex. baudrate, paritet. Kanalerna definieras före uppstart med ett speciellt Definitionsprogram. Nätenhet systemet spännigsförsörjs via nätenheten antingen från nätet, från batterier eller från annan nödspänningskälla.

22 Instruktionsbok Kapitel 1: Allmänt 1-16 Allmänt Systemdefinition Fysisk konfiguration Innan systemet kan startas upp måste det definieras och definition måste laddas ned till systemet. Denna definition utförs av personer med speciella kunskaper om systemet och till sin hjälp har det ett särskilt program, Definitionsprogrammet. Själva definitionen av systemet kan delas in i tre olika grupper: fysisk konfiguration, special funktioner och styrning av in- och utgångar. I denna del definieras antal sektioner per slinga, eventuella presentationsenheter som ingår i systemet och vilken extern utrustning som är ansluten till systemet. Systemet kontrollera kontinuerligt att denna definition stämmer med verkligheten och rapportera om så inte är fallet. Dessutom skall parametrarna för de seriella utgångarna definieras. Special funktioner Följande funktioner definieras för systemet: Styrning av In- och utgångar Om systemet är marint eller industriellt. En del funktioner skiljer mellan ett marint och ett industriellt system. Definition av språk som systemet skall använda i textfönstret. Funktionen för den interna summern. Vad som skall skrivas ut på logg-skrivaren. För varje slinga definieras följande: Sektionsnummer. Detektorintervall. Antal enheter anslutna till varje sektion. Tilläggstext för varje ansluten enhet. Tidsfördröjning och känslighet för rökdetektor. Typ av värmedektor. Tilläggstexter. Det finns totalt 4 ingångar och 12 utgångar i - systemet. En av utgångarna är en dedicerad brandutgång vilken kan användas för att indikera brandlarm i en annan lokalitet. En styrning är uppbyggd av logiska villkor baserat på larm från detektorer, larmknappar, övriga sektionsenheter liksom statusen på ingångarna. I denna del av Definitionsprogrammet definieras funktionen hos alla in- och utgångar med hjälp av en speciell uppsättning av kommandon, Salwico språket. Eftersom det krävs en hel del special kunskaper för att kunna definiera dessa styrningar är det enbart special utbildade personer som får utföra dessa definitioner.

23 Instruktionsbok Kapitel 2: Definitioner 2-1 Kapitel 2: Definitioner Initieringsläge Kallstart Efter en korrekt uppstart, initialisering, befinner sig systemet i initialiseringsläge. Inga larm, fel eller störningar finns för enheten i fråga. In- och utgångar har återgått till normalt läge. Enhetens övriga status är samma som vid avslutad initiering Vid en kallstart initieras enheten, efter avslutad initiering återgår enheten till initieringsläge, detta sker t ex efter spänningspåslag. Därefter samlas aktuell status in och alla avvikelser från initieringsläget rapporteras. Normaltillstånd Frånställningstillstånd Systemet befinner sig i normaltillståndet om det inte manuellt har försatts i något annat tillstånd. Normaltillståndet för centralenheten innebär att antingen visas ett aktivt brandlarm, ett ej kvitterat fel eller texten Salwico tillsammans med datum och tid. Brandlarm har i detta fall, som alltid, högsta prioritet. Normaltillstånd för en enhet innebär att det inte finns några brandlarm, fel eller störningar för enheten i fråga. In- och utgångar har återgått till normalt läge. Enhetens övriga status är samma som vid avslutad initiering. En enhet är frånställd när den är funktionsmässigt bortkopplad från systemet. En frånställd enhet kan inte generera några statusförändringar som t ex brandlarm, fel eller störningar. Slinga Sektion I systemet kan det totalt finnas fyra slingor. En slinga i sin tur kan indelas i maximalt tio (10) sektioner. Till en slinga kan det maximalt anslutas 150 sektionsenheter medan det till alla fyra slingorna kan anslutas 512 detektorer och larmknappar. Slingkonfigurationen definieras i Definitions-programmet. En sektion definieras som ett kontinuerligt adressintervall på en del av en slinga. När flera sektioner definieras får inte adressintervallen vara överlappande. Totalt kan 32 detektorer och larmknappar anslutas till en sektion. Alla sektioner måste vara isolerade från varandra med kortslutningsskydd. Följande värden skall definieras för en sektion: adressintervall, antal enheter (max. 32 detektorer), inställning av tidsfördröjning och känslighet för rökdetektorer, dessutom inställning av differentialfunktionen för värmedetektorer.

24 Instruktionsbok Kapitel 2: Definitioner 2-2 Sektionsenhet Detektor En sektionsenhet är en godtycklig enhet, så som detektor, larmknapp, kortslutningskydd och tidur, som är ansluten till en slinga. En sektionsenhet som är en automatisk branddetektor. En larmknapp räknas inte som en detektor. Aktiva brandlarm Passiva brandlarm Ett brandlarm är aktivt så länge det inte är kvitterat och operatören inte har försökt att återställa det. Ett brandlarm är passivt om operatören har försökt återställa det och misslyckats av någon anledning.

25 Instruktionsbok Kapitel 3: Funktioner 3-1 Kapitel 3: Funktioner Basfunktioner Kallstart Behörighetsnivåer Systemet kallstartar efter spänningspåslag eller efter det att en ny systemdefinition har laddats ned. Vid en kallstart försvinner alla frånställningar och utgångarna återvänder till normaltillståndet. Brandlarm och fel betraktas som nya händelser. Systemet är indelat i tre funktionsnivåer för att förhindra obehörigt handhavande av systemet. Operatören kan använda alla funktioner upp till och med den aktuella behörighetsnivån. Men för att ändra till en högre nivå måste korrekt behörighetskod anges. Operatören kan själv ändra "sina" behörighetskoder. Brandlarm Indikering Brandlarm har alltid högsta prioritet, vilket innebär att alla felmeddelande och andra aktiviteter i textfönstret raderas när ett brandlarm uppstår i systemet. Brandlarmet indikeras omedelbart både optiskt och akustiskt på brandförsvarstablån och i textfönstret på manövertablån. Den optiska indikeringen på brandförsvarstablån blinkar tills brandlarmet är kvitterat. I textfönstret på manövertablån visas alltid det första och det sista brandlarmet. Totalt kan systemet hantera upp till 80 brandlarm, listan är cyklisk. I sifferfönstret på brandförsvarstablån visas sektionsnumret och detektoradressen för larmande enhet. Den optiska brandindikeringen blinkar med rött sken. På första raden i textfönstret på manövertablån visas texten BRAND, sektionsnumret och detektoradressen i klartext. Om någon tilläggstext är definierad visas denna på rad två. Om det existerar mer än ett brandlarm i systemet är indikeringen FLERA LARM tänd på brandförsvarstablån. Det senaste brandlarmet visas på rad tre i textfönstret och eventuell tilläggstext visas på rad fyra. Kvittering Återställning Alla okvitterade brandlarm kvitteras samtidigt. När ett brandlarm kvitterats tystnar alla generella larmdon och den blinkande optiska brandindikeringen BRAND går över till fast rött sken. Ett brandlarm kan endast återställas om det är kvitterat, larmtillståndet har försvunnit och enheten svarar. Ett felmeddelande visas i textfönstret om larmtillståndet kvarstår eller om enheten inte svarar. Ett brandlarm kan

26 Instruktionsbok Kapitel 3: Funktioner 3-2 återställas manuellt genom att den larmande detektorn, sektionen eller larmknappen kopplas ur manuellt, i vilket fall ovanstående restriktioner inte gäller. Fel Indikering Kvittering Återställning Störningar Fel har den näst högsta prioriteten och felet indikeras både optiskt och akustiskt. Den optiska indikeringen FEL på manövertablån fortsätter att blinka tills felet är kvitterat. Felmeddelandet visas omedelbart i textfönstret, men bara om det inte existerar ett brandlarm i systemet eller någon funktion på behörighetsnivå tre är aktiv. Totalt kan fellistan innehålla 100 fel, listan är cyklisk. När ett fel uppstår blinkar den gula lysdioden FEL och den interna summern ljuder. På första raden i textfönstret visas texten FEL, felkoden, typ av enhet och dess adress. Tilläggstexten visas på rad två, om den existerar. Felet visas inte i textfönstret om det finns ett okvitterat brandlarm i systemet, istället placeras felet i fellistan. Operatören kan när som helst öppna fellistan och visa felen ett och ett i textfönstret, det äldsta, ej kvitterade felet visas först. Fellistan är cyklisk. Felen kvitteras ett och ett. Vid en kvittering tystas den interna summern permanent och centralenhetens felutgång är inte längre aktiv. Den interna summern tystas temporärt när dörren till centralenheten öppnas. Ett fel kan endast återställas om orsaken till felet har försvunnit, felet är kvitterat och enheten svarar. Om felet inte kan återställas skrivs ett felmeddelande ut i textfönstret. En störning genereras om funktionen är bibehållen för enheten men något inte är helt normalt. Störningen återställs automatiskt av den enhet som genererade den. Totalt kan störningslistan innehålla 25 störningar, listan är cyklisk. Frånställningar Galvanisk frånställning Det finns två kategorier av frånställningar: funktionella frånställningar och galvaniska frånställningar. De två kategorierna hanteras av systemet på två olika sätt. En galvanisk frånställning kan bara utföras på en hel slinga. Detta innebär att alla sektioner som är definierade på slingan också kommer att vara galvaniskt frånställda.

27 Instruktionsbok Kapitel 3: Funktioner 3-3 Funktionell frånställning Allmänt om frånställningar En frånställning kan antingen initieras lokalt eller manuellt, den kan vara av karaktären permanent, tidskontrollerad eller periodisk. En frånställd enhet kan vara frånställd på många olika sätt samtidigt men en enhet anses vara frånställd om den är frånställd på ett sätt. En frånställd enhet kan inte generera brandlarm, fel, störningar eller någon annan statusändring. Manuell frånställning En manuell frånställning initieras från manövertablån och den kan antingen vara permanent, tidskontrollerad eller periodisk. Vid en permanent frånställning anger operatören adressen och frånställer därefter enheten. Frånställningen är nu i kraft tills operatören återinkopplar den. Alla frånställningar finns i listan Frånställningar. Vid en tidskontrollerad frånställning anger operatören hur lång tid frånställningen skall gälla. När tiden har löpt ut återinkopplas de frånställda enheterna automatiskt. Under den tid som enheten är frånkopplad finns den i listan Frånställningar. Vid en periodisk frånställning anger operatören dels när frånställningen skall träda i kraft och dels när den skall träda ur funktion, dessutom vilka dagar som frånställningen skall gälla. Definitionen av de periodiska frånställningarna finns i listan Periodiska frånställningar och under den period som enheten är frånställd finns den också i listan Frånställningar. Totalt kan listan Periodiska frånställningar innehålla 25 frånställningar. En enhet som frånställs manuellt får först normalstatus innan den får frånställningsstatus, dvs. alla brandlarm, fel och störningar raderas bort. Lokal frånställning En lokal frånställning utförs från en annan plats än manövertablån. Den frånställda enheten får direkt frånställningsstatus, vilket innebär att inga brandlarm, fel eller störningar raderas bort. En sektion kan alltid frånställas oavsett om den svarar eller inte. Om en begärd adress inte existerar visas ett felmeddelande. Återinkoppling En permanent frånställning kan endast återinkopplas från listan Frånställning. En tidskontrollerad frånställning återinkopplas automatiskt när tiden har löpt ut men frånställningen kan avbrytas innan tiden har löpt ut genom att enheten återinkopplas från listan Frånställning. En periodisk frånställning återinkopplas från listan Periodisk frånställning, men om nu en enhet är frånställd när återinkopplingen sker, kommer enheten att förbli frånställd tills frånställningstiden har löpt ut. Först därefter blir enheten återinkopplad. Men enheten kan återinkopplas direkt genom att enheten återinkopplas från listan Frånställningar. En enhet som är lokalt frånställd måste återinkopplas lokalt.

28 Instruktionsbok Kapitel 3: Funktioner 3-4 Listning Alla listor är alltid tillgängliga oavsett systemets status. Efter det att LISTAtangenten tryckts ned presenteras listorna i olika menyer i textfönstret. I alla brandlistor visas det först brandlarmet först, i alla andra listor visas den sista händelsen först. Alla listor kan skrivas ut på en ansluten skrivare. Listorna Frånställning och Periodisk frånställning innehåller en återinkopplingsfunktion. Ändring av systemdefinition Rökdetektorfunktion Den systemdefinition som finns nedladdad i systemet kan ändras av personal med speciella kunskaper om systemet, men en operatör kan via textfönstret ändra värdet för antalet sektionsenheter per sektion. Observera att om en ny systemdefinition laddas ned i systemet skrivs de inmatade värdena över. Vid definitionen av systemet definieras rökdetektorernas känslighet och om ett brandlarm skall tidfördröjas eller ej. Båda dessa parametrar kan operatören ändra manuellt via textfönstret. Om en ny systemdefinition laddas ned i systemet skrivs de inmatade värdena över.

29 Instruktionsbok Kapitel 4: Handhavande 4-1 Kapitel 4: Handhavande Generellt om handhavande Inmatning av uppgifter Operatören väljer först vilken/vilka enheter som en operation skall utföras på, därefter väljer operatören ett kommando. Vid val av enhet begränsas urvalet successivt, dvs operatören väljer från en större enhet till en mindre. Adress Nummer Adressintervall Klocka Datum För att mata in adressen för sektionsenheterna använder du de numeriska tangenterna, tillåtet intervall är För att mata in sektionsnummer använder du de numeriska tangenterna. För en sektion är tillåtet intervall För vissa typer av sektionsenheter kan du ange ett adressintervall. Ett adressintervall anges som två adresser åtskilda av ett bindestreck (-). Bindestrecket finns normalt åtkomligt på funktionstangent F1, när det behövs. För att mata in klockslag använder du de numeriska tangenterna. Som separator mellan timmar, minuter och sekunder använder du kolon (:). Kolon finns normalt åtkomligt på funktionstangent F1, när det behövs. Om du anger färre än två siffror, fyller systemet automatiskt ut med nollor från vänster, dvs 2 blir 02 etc. För att mata in datum använder du de numeriska tangenterna. Felaktigt handhavande Order som ej kan utföras Systemet kontrollerar att den tangent nedtryckningen är tillåten och om så inte är fallet visas ett felmeddelande i textfönstret. Där så är möjligt anger systemet en orsak eller lämplig förklaring till varför tangent nedtryckningen inte var tillåten. Ett felmeddelande visas om en order inte kan utföras, om så är möjligt anger systemet också orsaken till varför orden inte kunde utföras.

30 Instruktionsbok Kapitel 4: Handhavande 4-2 Brandlarm 7 21 BRAND SEK 7 DETEKTOR 21 BESÄTTNINGSHYTT 231 När systemet har detekterat ett brandlarm visas det omedelbart i textfönstret. Samtidigt aktiverar systemet de optiska indikatorerna och de generella larmdonen. I det numerisk sifferfönstret på brandförsvarstablån visar systemet sektionsnummer och detektoradress. I textfönstret på manövertablån skriver systemet ut samma information i klartext på rad ett och en eventuell tilläggstext på rad två. Systemet sparar de mottagna brandlarmen i kronologisk ordning i listan Alla brandlarm, totalt kan listan innehålla 80 brandlarm. Samtliga funktioner i systemet är åtkomliga i larmläge. Flera larm Om det existerar mer än ett brandlarm i tänds FLERA LARM indikatorn. Det först mottagna brandlarmet visar systemet dels i det numeriska sifferfönstret och dels på första och andra raden i textfönstret på manövertablån. Det sist mottagna brandlarmet visar systemet på rad tre och fyra i textfönstret. Kvittera brandlarm Operatören kan lista brandlarmen ett och ett i textfönstret. Eftersom varje brandlarm har ett unikt ordningsnummer kan operatören hålla reda på de olika brandlarmen vid en listning, Ordningsnumret visar systemet på rad ett tillsammans med det totala antalet brandlarm. Om operatören inte trycker på någon knapp under ca. 5 sekunder visar systemet åter igen det först mottagna brandlarmet. Listan är cyklisk, vilket innebär att efter det sista brandlarmet kommer systemet att åter igen visa det första brandlarmet. Systemet indikerar detta genom att FLERA LARM indikatorn slocknar under 5 sekunder. Alla okvitterade brandlarm kvitteras samtidigt och alla generella larmdon tystnar. Den interna summern tystnar också och den optiska sifferindikatorn övergår till att lysa med fast rött sken. Om ett nytt brandlarm detekteras kommer systemet att aktivera larmdonen igen. Tangenten LARMDON TYST kan ha två olika funktioner, vilken den skall ha anges vid definitionen av systemet. Dels kan kvittering ske omedelbart då operatören trycker ned tangenten eller om operatören tangenten måste hålla ned tangenten under två sekunder.

31 Instruktionsbok Kapitel 4: Handhavande 4-3 Lista brandlarm Brandlarmen kan operatören lista på två olika sätt, antingen med hjälp av tangenten FLERA LARM eller med hjälp av LISTA-tangenten. Vid användning av FLERA LARM tangenten listar systemet de aktiva brandlarmen och de ej kvitterade brandlarmen. Medan systemet inte kan lista de passiva brandlarmen förrän alla aktiva eller okvitterade brandlarm är återställda. Återställa brandlarm Med LISTA-tangenten kan operatören alltid lista alla brandlarm oavsett systemets status. I systemet finns det tre olika brandlarmslistor att välja på under LISTA funktionen: Alla brandlarm, Ej återställda brandlarm och Brandlarmshistoria (alla återställda brandlarm). Systemet kan endast återställa ett brandlarm i taget, det brandlarm som visas i det numeriska sifferfönstret och på de två översta raderna i textfönstret. Systemet försöker återställa brandlarmet när tangenten ÅTERSTÄLLNING AV LARMANDE SEKTION/DETEKTOR trycks ned. Om systemet kan återställa brandlarmet visas ett meddelande på rad tre i textfönstret under ca. 5 sekunder. Det återställda brandlarmet flyttas från listan Alla till listan Brandlarmshistoria, som totalt kan innehålla 50 brandlarm. Därefter visar systemet nästa aktiva brandlarm, om det finns något. I annat fall återvänder systemet till normalstatus Salwico visas i textfönstret. Om systemet inte kan återställa brandlarmet meddelar den varför detta inte går, på rad tre i textfönstret, lysdioden SEKTION/DETEKTOR EJ ÅTERSTÄLLD tänds och systemet flyttar brandlarmet till listan Ej återställda brandlarm. Vid definition av systemet är det valbart om återställning skall ske omedelbart då operatören trycker ned tangenten ÅTERSTÄLLNING AV LARMANDE SEKTION/DETEKTOR eller om tangenten måste hållas nedtryckt under två sekunder. De brandlarm som operatören inte kan återställa kan operatören lista på två olika sätt antingen genom att först använda tangenten FLERA LARM eller tangenten LISTA,och därefter välja listan Ej återställbara. Tangenten FLERA LARM kan enbart lista de brandlarm som inte är återställda och om det inte finns några aktiva eller okvitterade brandlarm plus att alla fel skall vara kvitterade. Däremot kan operatören alltid lista dessa brandlarmen alltid listas hjälp av tangenten LISTA oavsett systemstatusen.

32 Instruktionsbok Kapitel 4: Handhavande 4-4 Fel FEL (22) SEK 2 RÖKDETEKTOR 11 INGET SVAR PERSONALHYTT 127 När ett fel uppstår blinkar felindikatorn FEL med rött sken. Dessutom visar systemet felet i klartext på första raden i textfönstret om inga aktiva brandlarm finns i systemet. Om det finns något aktivt brandlarm lägger systemet felet enbart i Fellistan. Operatören kan alltid lista felen oavsett systemstatus, använd LISTA-tangenten och välj därefter Fellista. Felen sparas i omvänd kronologisk ordning i Fellistan, dvs det sist inkomna felet ligger först i listan. Totalt kan listan innehålla 100 fel. Kvittera fel Lista fel Operatören kvittera felen ett och ett vid nedtryckning av K-tangenten (KVITTERA). Den interna summern tystas permanent, felindikeringen övergår till att lysa med fast rött sken och om det inte finns några fler larm återgår centralenheten till normaltillståndet, i textfönstret visas Salwico datum och tid. När operatören öppnar dörren tystnar den interna summern temporärt. Lista funktionen kan operatören dels använd till att lista alla fel och dels till att återställa felen. För att lättare kunna skilja på de olika typerna av fel i listan, skriver systemet ut texten "EJ KVITTERAD" till höger på rad tre för de fel som inte är kvitterade. Om ett fel uppstår när fellistan är full ställer systemet det nya felet på kö tills ett äldre fel har återställts. Fellistan kan operatören välja att få utskriven ut på en ansluten skrivare. Återställa fel Ett fel kan systemet endast återställa om orsaken till felet har försvunnit, felet är kvitterat och enheten svarar. Det valda felet visas på rad ett och två i textfönstret.

33 Instruktionsbok Kapitel 4: Handhavande 4-5 Frånställningar Frånställning av sektioner I och med att operatören har tryck ned K-tangenten försöker systemet återställa felet. Om systemet kan återställa felet meddelas detta på rad tre och systemet visar nästa fel, om det existerar. I annat fall återgår systemet till normaltillståndet, i textfönstret visas Salwico. Om felet inte kan återställas meddelas detta på rad tre och felet kvarstår i textfönstret. Operatören kan frånställa en sektion, en specifik sektionsenhet eller en grupp av sektionsenheter. Alla frånställningar finns i Frånställningslistan förutom de periodiska frånställningarna som finns i en separat lista Periodiska frånställningar. Frånställningslistan kan totalt innehålla 70 frånställningar och den periodiska frånställningslistan innehåller totalt 25 periodiska frånställningar. En sektion kan antingen frånställa permanent, periodiskt eller för ett visst tidsintervall. Vid en permanent frånställning frånställer systemet alla detektorer och larmknappar på den valda sektionen. Medan systemet vid en periodisk frånställning frånställer alla detektorer och larmknappar enbart under de angivna dagarna och den angivna tiden. Vid en frånställning för ett visst tidsintervall frånställs alla detektorer och larmknappar på den valda sektionen enbart under det specificerade tidsintervallet, därefter återinkopplas sektionen automatiskt. Permanent frånställning Periodisk frånställning Vid en permanent frånställning anges sektionsnummret. Sektionen är frånställd i och med att FRÅN-tangenten trycks ned. Den periodiska frånställning kan antingen anges som ett tidsintervall, från nu till TT:MM eller som ett upprepande tidsintervall varje dag eller för vissa specifika dagar. För varje periodisk frånställning måste följande anges: sektionsnummer, Från-tidpunkt, Till-tidpunkt och de dagar frånställningen skall gälla. Tidsbegränsad frånställning Vid en tidsbegränsad frånställning kan sektionen maximalt vara frånställd under 24 timmar, därefter kopplas den in automatiskt. Vid en tidsbegränsad frånställning anges först sektionsnumret och därefter anges vid vilken tidpunkt som sektionen skall återinkopplas. Frånställning av detektorer Detektorer kan frånställas på flera olika sätt som en ensam adress, ett intervall av adresser eller alla adresser. Dessutom kan operatören ange om en viss typ av detektorer skall frånställas. Frånställningen kan antingen vara permanent, periodisk, tidsbegränsad eller lokal. Den/de angivna detektorerna frånställs permanent vid en permanent frånställning. Vid en periodisk frånställning däremot frånställs detektorn eller detektorintervallet endast under den angivna tiden och de angivna dagarna. Vid en frånställning för ett visst tidsintervall frånställs en eller alla detektorer under den specificerade tidsperioden, därefter återinkopplas den/de automatiskt. En lokal frånställning kan endast utföras
