1 Gustaf Eriksson Peter Enmalm

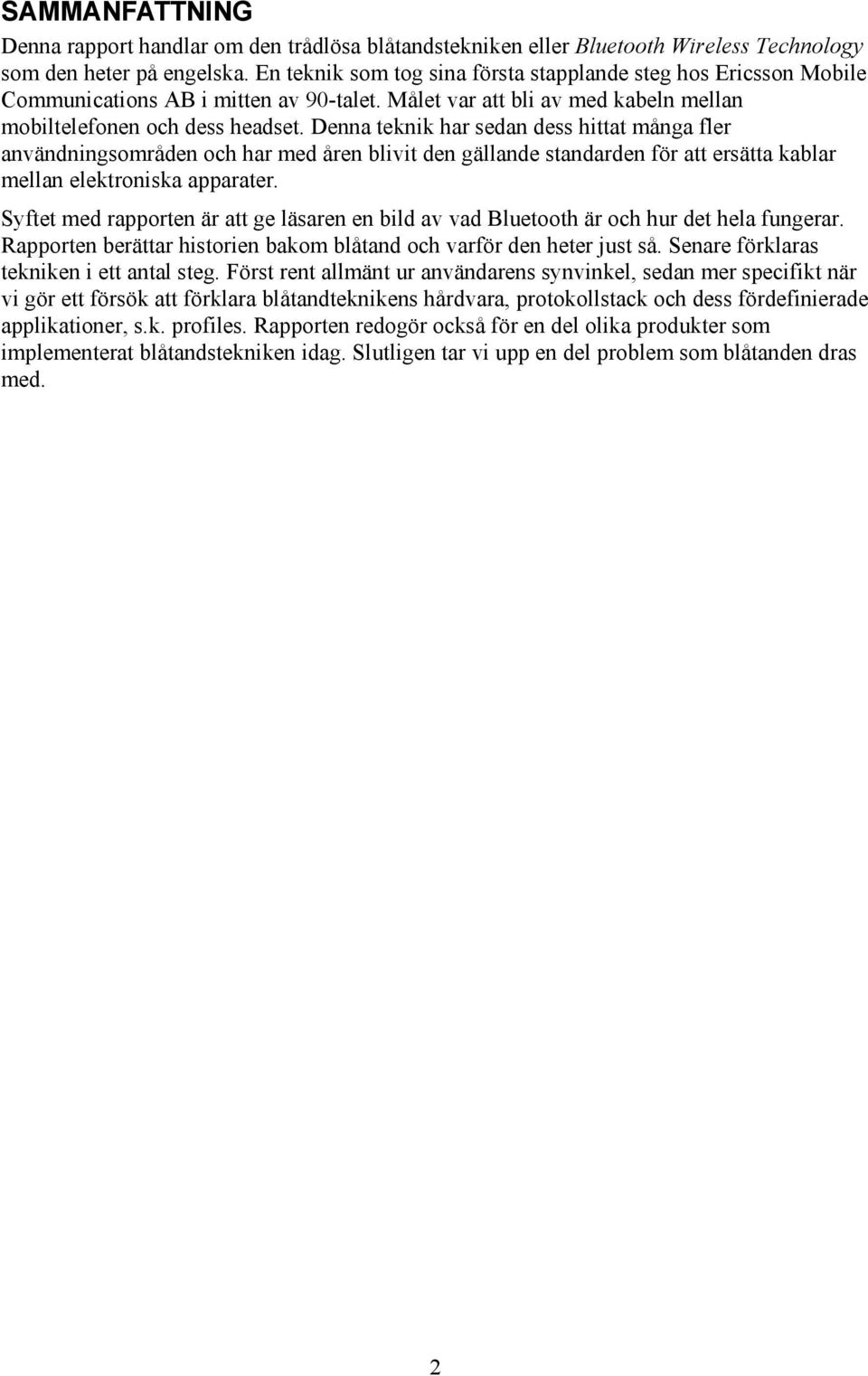

2 SAMMANFATTNING Denna rapport handlar om den trådlösa blåtandstekniken eller Bluetooth Wireless Technology som den heter på engelska. En teknik som tog sina första stapplande steg hos Ericsson Mobile Communications AB i mitten av 90-talet. Målet var att bli av med kabeln mellan mobiltelefonen och dess headset. Denna teknik har sedan dess hittat många fler användningsområden och har med åren blivit den gällande standarden för att ersätta kablar mellan elektroniska apparater. Syftet med rapporten är att ge läsaren en bild av vad Bluetooth är och hur det hela fungerar. Rapporten berättar historien bakom blåtand och varför den heter just så. Senare förklaras tekniken i ett antal steg. Först rent allmänt ur användarens synvinkel, sedan mer specifikt när vi gör ett försök att förklara blåtandteknikens hårdvara, protokollstack och dess fördefinierade applikationer, s.k. profiles. Rapporten redogör också för en del olika produkter som implementerat blåtandstekniken idag. Slutligen tar vi upp en del problem som blåtanden dras med. 2

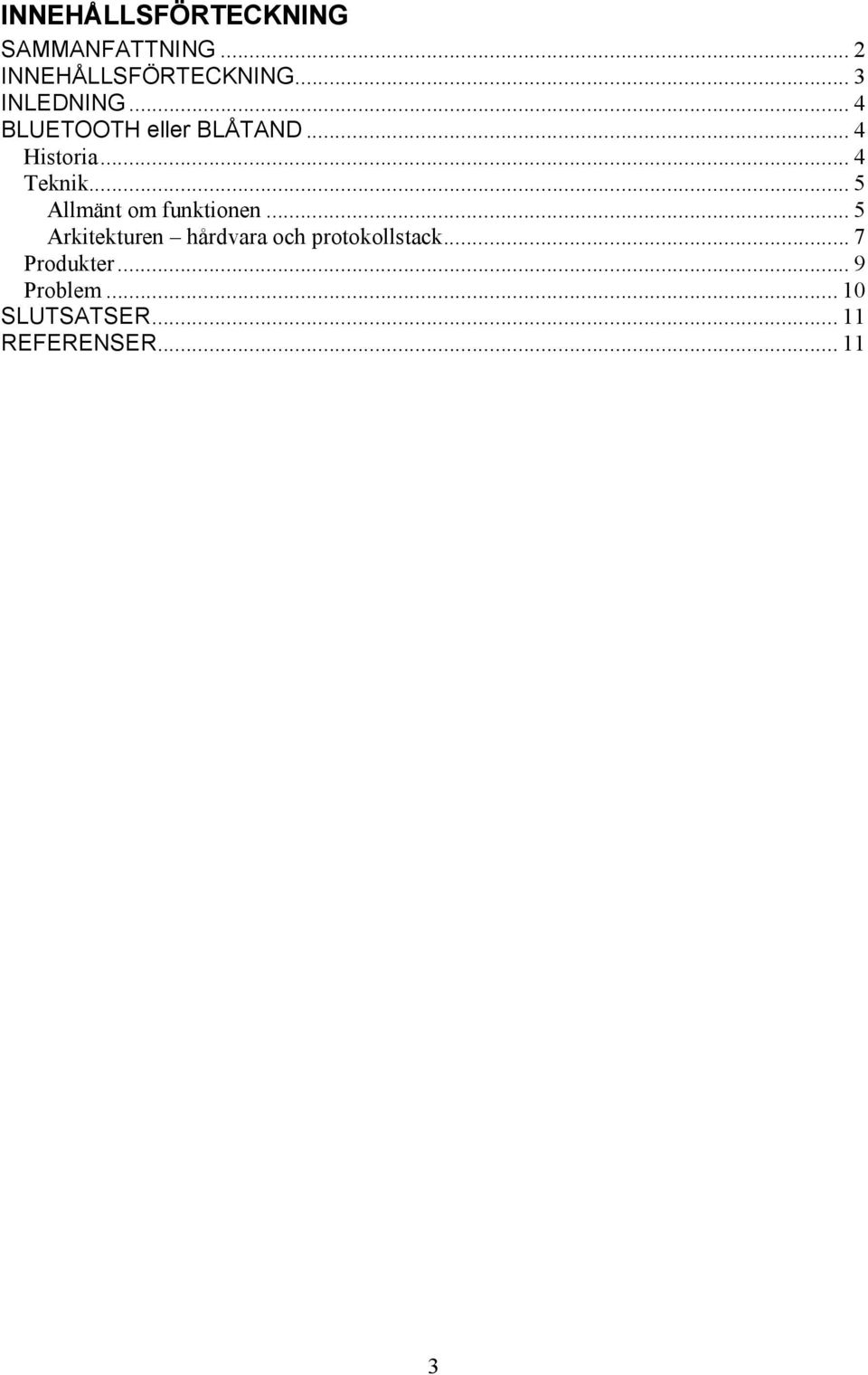

3 INNEHÅLLSFÖRTECKNING SAMMANFATTNING... 2 INNEHÅLLSFÖRTECKNING... 3 INLEDNING... 4 BLUETOOTH eller BLÅTAND... 4 Historia... 4 Teknik... 5 Allmänt om funktionen... 5 Arkitekturen hårdvara och protokollstack... 7 Produkter... 9 Problem SLUTSATSER REFERENSER

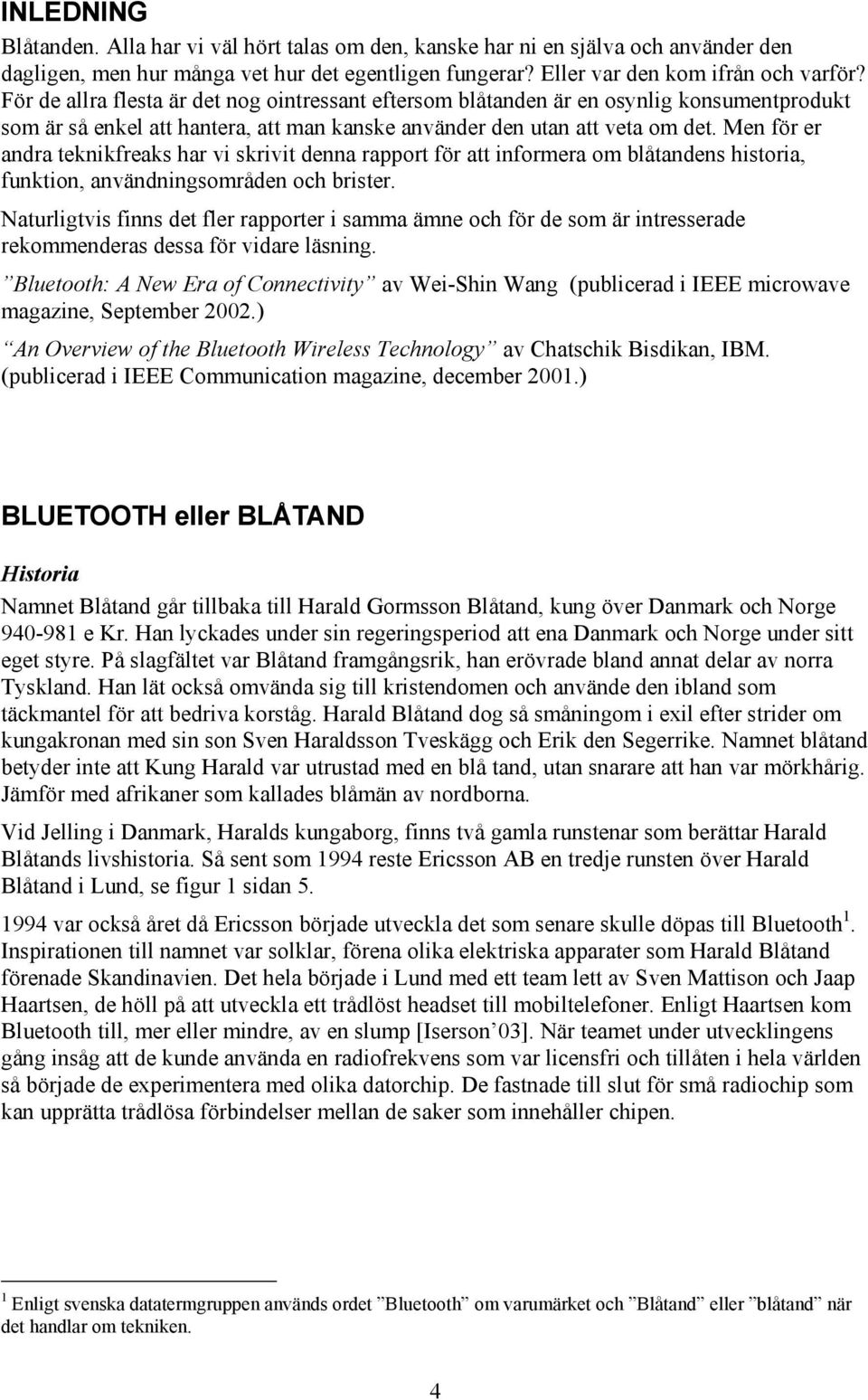

4 INLEDNING Blåtanden. Alla har vi väl hört talas om den, kanske har ni en själva och använder den dagligen, men hur många vet hur det egentligen fungerar? Eller var den kom ifrån och varför? För de allra flesta är det nog ointressant eftersom blåtanden är en osynlig konsumentprodukt som är så enkel att hantera, att man kanske använder den utan att veta om det. Men för er andra teknikfreaks har vi skrivit denna rapport för att informera om blåtandens historia, funktion, användningsområden och brister. Naturligtvis finns det fler rapporter i samma ämne och för de som är intresserade rekommenderas dessa för vidare läsning. Bluetooth: A New Era of Connectivity av Wei-Shin Wang (publicerad i IEEE microwave magazine, September 2002.) An Overview of the Bluetooth Wireless Technology av Chatschik Bisdikan, IBM. (publicerad i IEEE Communication magazine, december 2001.) BLUETOOTH eller BLÅTAND Historia Namnet Blåtand går tillbaka till Harald Gormsson Blåtand, kung över Danmark och Norge e Kr. Han lyckades under sin regeringsperiod att ena Danmark och Norge under sitt eget styre. På slagfältet var Blåtand framgångsrik, han erövrade bland annat delar av norra Tyskland. Han lät också omvända sig till kristendomen och använde den ibland som täckmantel för att bedriva korståg. Harald Blåtand dog så småningom i exil efter strider om kungakronan med sin son Sven Haraldsson Tveskägg och Erik den Segerrike. Namnet blåtand betyder inte att Kung Harald var utrustad med en blå tand, utan snarare att han var mörkhårig. Jämför med afrikaner som kallades blåmän av nordborna. Vid Jelling i Danmark, Haralds kungaborg, finns två gamla runstenar som berättar Harald Blåtands livshistoria. Så sent som 1994 reste Ericsson AB en tredje runsten över Harald Blåtand i Lund, se figur 1 sidan var också året då Ericsson började utveckla det som senare skulle döpas till Bluetooth 1. Inspirationen till namnet var solklar, förena olika elektriska apparater som Harald Blåtand förenade Skandinavien. Det hela började i Lund med ett team lett av Sven Mattison och Jaap Haartsen, de höll på att utveckla ett trådlöst headset till mobiltelefoner. Enligt Haartsen kom Bluetooth till, mer eller mindre, av en slump [Iserson 03]. När teamet under utvecklingens gång insåg att de kunde använda en radiofrekvens som var licensfri och tillåten i hela världen så började de experimentera med olika datorchip. De fastnade till slut för små radiochip som kan upprätta trådlösa förbindelser mellan de saker som innehåller chipen. 1 Enligt svenska datatermgruppen används ordet Bluetooth om varumärket och Blåtand eller blåtand när det handlar om tekniken. 4

5 Figur 1: Runstenen i Lund Inskriptionen lyder: Ericsson mobile communications AB reste denna sten till minne av Harald Blåtand, som fick ge sitt namn åt en ny teknologi för trådlös, mobil kommunikation. För att kunna driva utvecklingen framåt släppte Ericsson blåtandtekniken fri. När utvecklingen hade pågått ett tag insåg Ericsson att det behövdes lite assistans från andra telekombolag för att komma vidare. Därför bildade de en SIG (Special Interest Group) 1998 tillsammans med Nokia, IBM, Toshiba och Intel. Gruppens mål var att utveckla en industristandard för Bluetooth. Den 26 juli samma år släpptes specifikationen för Bluetooth 1.0. Det är alltså gratis att ta del av blåtandspecifikationen och tillverka egna bluetoothprodukter, men för att få göra det senare måste man bli en submedlem av SIG. För att säkerställa att produkterna fungerar enligt specifikationen certifieringstestas produkterna innan de släpps ut på marknanden. Fram till idag har över 2000 olika företag anslutit sig som submedlemmar och bidragit till utvecklingen av Bluetooth. I dag är man uppe i version 1.2 och för den intresserade finns den att läsa på Bluetooth SIG hemsidan [SIG 1]. Ganska snart efter att version 1.0 hade släppts av Bluetooth SIG, intresserade sig IEEE (The Institute of Electrical and Electronics Engineers) för Bluetooth. De höll på att utveckla ett flertal standarder för WPAN (Wireless Personal Area Network) under namnet IEEE valde blåtandtekniken som en grund för sitt utvecklingsarbete och standarden IEEE beskriver Bluetooth [IEEE 1]. Man ska dock notera att bara definierar de lägsta lagren i en protokollstack (de olika lager ett nätverksprotokoll är uppbyggt av) medan den av Bluetooth SIG utvecklade blåtandspecifikationen innehåller en hel, samt ett omfattande ramverk för mjukvaruutveckling (profiles). För vidare läsning om profiler, se nedan. Teknik Allmänt om funktionen Ett av målen med blåtandstekniken är att den ska vara enkel att använda. Det ska inte behövas en massa konfigurering eller speciella procedurer från användaren för att etablera en länk 5

6 mellan olika blåtänder. När du köpt ditt nya headset till din mobiltelefon ska du bara behöva stoppa i batteriet, slå på headsetet och telefonen och efter en kort stund, med en enkel knapptryckning, svara ja på frågan om du vill koppla upp dig mot ditt nya headset. Allt däremellan sköts automatiskt av blåtanden. När en blåtand är ensam i sitt radiotäckningsområde, så scannar den kontinuerligt etern efter andra blåtänder. Den annonserar även sin egen närvaro med periodiska meddelanden, s.k. beacons. Dessa beacons innehåller bland annat en, för varje blåtand, unik ID som finns inbränd i hårdvaran, ungefär som Mac-adressen på ett ethernetkort. När två blåtandsbestyckade apparater så småningom känner av varandras beacons, kommer de automatiskt att synkroniseras och koppla upp mot varandra utan att användaren behöver göra något. Allt detta sköter blåtandschipet själv utan inblandning från användaren genom att man lagt dessa link establishment -delar av logiken på chipet. Själva förhandlingen mellan blåtänderna fungerar på så sätt att den ena blåtanden tar på sig rollen som master medan den andra blir slav. Mastern bjuder sedan in slaven till kommunikation genom en sorts annonsmeddelande. Slaven måste då svara om den är intresserad av att kommunicera. När mastern fått detta svar skickar den över diverse parametrar till slaven så att den kan synkronisera och etablera kontakt med mastern. Denna typ av punkt-till-punkt länk kallas i blåtandstermer för ett piconet. Ett piconet kan dock vara större än en ensam länk mellan två blåtänder. En master kan, i ett och samma piconet, ha upp till 8 olika slavar i något som liknar ett stjärnnät. Flera slavar i ett piconet kan samtidigt vara mastrar i andra piconet och därmed länka ihop flera piconet till ett scatternet. Figur 2 nedan ger en bra illustration av det hela. Figur 2: Scatternet När blåtandlänken är etablerad kan den riktiga kommunikationen börja. Två typer av dataöverföringar stöds, en synkron (SCO) för ljudöverföringar och en asynkron (ACL) för all annan datatrafik. Den maximala överföringshastigheten för blåtandskommunikation är 1MB/s, men om man räknar bort all länkupprätthållande overhead återstår ca 700kB/s för asynkrona länkar. De synkrona länkarna kan bara överföra 64kB/s, men det går att använda tre SCO-kanaler samtidigt över samma radiolänk. Eftersom blåtänderna oftast är monterade i små batteridrivna apparater, så är låg effektförbrukning en viktig egenskap. Därför har man låtit samma logik i chipet som sköter länkuppkopplingen, att känna av länkpartnerns radiosignalstyrka. Därmed kan den minska sin egen sändaramplitud efter behov. 6

7 Arkitekturen hårdvara och protokollstack För att få en överblick av blåtandens protokollstack se figur 3. Radion Vi börjar nerifrån det fysiska lagret med att förklara den trådlösa delen av blåtanden. Den radioteknik som används kallas FHSS med GFSK modulering. Frequency Hopping Spread Spectrum med Gaussian Frequency Shift Keying. Frequency Hopping för att radions bärvåg byter frekvens 1600 gånger per sekund, Spread Spectrum för att frekvenshoppen sprider ut sig på ett brett frekvensspektrum. GFSK är namnet på en moduleringsteknik där en positiv ändring mot bärvågen ger en etta medan en negativ ändring ger en nolla. Blåtandens frekvensband finns mellan 2,402-2,480 GHz och är licensfritt. I detta band hoppar blåtanden mellan 79 olika kanaler med 1MHz bredd. Detta sker i en viss hoppsekvens och denna sekvens är en av de parametrar som mastern delar med sig av vid synkroniseringen med en slav. Det finns många olika hoppsekvenser och blåtanden undviker automatiskt att använda samma sekvens som andra piconet i samma täckningsområde, en förutsättning för att kunna använda blåtand på platser med mycket folk och många olika piconet. Det finns tre olika typer av blåtandsradio baserat på dess uteffekt. Klass I ger 100mW sändareffekt, klass II ger 2,5mW och klass III 1mW. Räckvidden för klass I är ca 100 meter medan klass II och III går upp till 10m. Frekvenshoppningstekniken bidrar till hög säkerhet mot avlyssning med spektrumanalysatorer eftersom datat delas upp och skickas i små bitar lite här och där i frekvensområdet. Andra blåtänder kan däremot enkelt hoppa med och lyssna av all trafik. Figur 3: Bluetooth protokollstack Baseband protocol (BBP) Ovanför radion finns Basebandprotokollet (BBP). I detta protokoll definieras hur piconet/scatternet kan skapas och hur olika datapaket som skickas över radion ska delas upp eller sättas ihop. Man kan säga att BBP matar radion med lagom stora bitar att skicka iväg och tar också emot det som kommer ifrån radions mottagare och plockar ihop bitarna till ett helt meddelande. Basebandprotokollet skickar inkommande paket till och tar emot utgående paket från L2CAP-protokollet (se nedan). 7

8 Link Manager Protocol (LMP) Ett annat protokoll som finns nere på hårdvaran tillsammans med radion och Basebandprotokollet är Linkmanagerprotokollet (LMP). Detta protokoll fungerar som en sorts chef över Basebandprotokollet. Om BBP har alla verktygen för hur man kan kommunicera i en blåtandsmiljö, så är LMP den som talar om för BBP när det ska använda de olika verktygen och vilka verktyg som ska användas. Det är LMP som är hjärnan bakom den första master-slave uppkopplingen. Tidigare nämndes att en annan blåtandsbestyckad apparat lätt kunde avlyssna din radiotrafik. För att undvika detta finns en möjlighet för användaren att kryptera sin kommunikation. LMP är det protokoll som ansvarar för kryptering av kommunikationen. LMP är också ansvarig för att minska radions uteffekt vid behov. Logical Link Control & Adaptation Protocol (L2CAP) L2CAP är det sista av de hårdvarunära protokollen. Dess uppgift är att hålla reda på en eller flera kommunikationskanaler från olika protokoll högre upp i hierarkin. Ovanför detta protokoll finns inte master-slave konceptet längre utan det är upp till L2CAP att förpacka de olika protokollens data i lagom stora block för att skicka ner till BBP. Samma sak gäller för det omvända. Stycka upp BBP-datat i rätt format för att skicka vidare uppåt. RFCOMM, TCS, SDP Alla protokoll som hittills nämnts och som benämns Transportprotokoll i figur 3, är alla nödvändiga för att blåtandskommunikationen ska fungera. Middleware-protokollen är inte nödvändigare än att någon av dem måste användas för att kommunicera med L2CAP. RFCOMM används för alla applikationer som vill prata RS232 (seriell kommunikation) över blåtandslänken. En hel del andra industristandardprotokoll kommunicerar också via RFCOMM. TCS är ett sorts telefonmodemprotokoll för att kunna skicka upptagetsignaler och dylikt. SDP är ett smart protokoll som kan lära sig vilka olika blåtandsapplikationer som länkpartnern har stöd för. Profiles Bluetooth profiles är färdiga applikationer som finns definierade i blåtandsspecifikationen. Bluetooth SIG insåg att det skulle bli lättare att sprida tekniken och få andra företag att implementera blåtand om man kunde erbjuda ett framework med fördefinierade applikationer. Om man till exempel installerar en USB-blåtand på sin laptop så följer det alltid med en CD med drivrutiner och ett användarverktyg. I användarverktyget finns sedan en massa olika inställningar man kan göra. Man kan till exempel välja om man vill kryptera kommunikationen. För tillverkaren blir detta användarverktyg tämligen enkelt att implementera eftersom man bara behöver göra själva grafiska användargränssnittet som ett skal utanpå redan definierade profiles. Nedan följer några exempel på profiles tagna ur Tanenbaum [Tan 03]. Generic access Generic access är basen till de andra profilerna, den sätter upp och upprätthåller en länk mellan två punkter. Service discovery Service discovery är, som namnet antyder, till för att upptäcka vilka tjänster som andra enheter tillhandahåller. Den använder sig av SDP-protokollet. Generic access och Service discovery är obligatoriska i alla enheter, de resterande nedan är frivilliga. 8

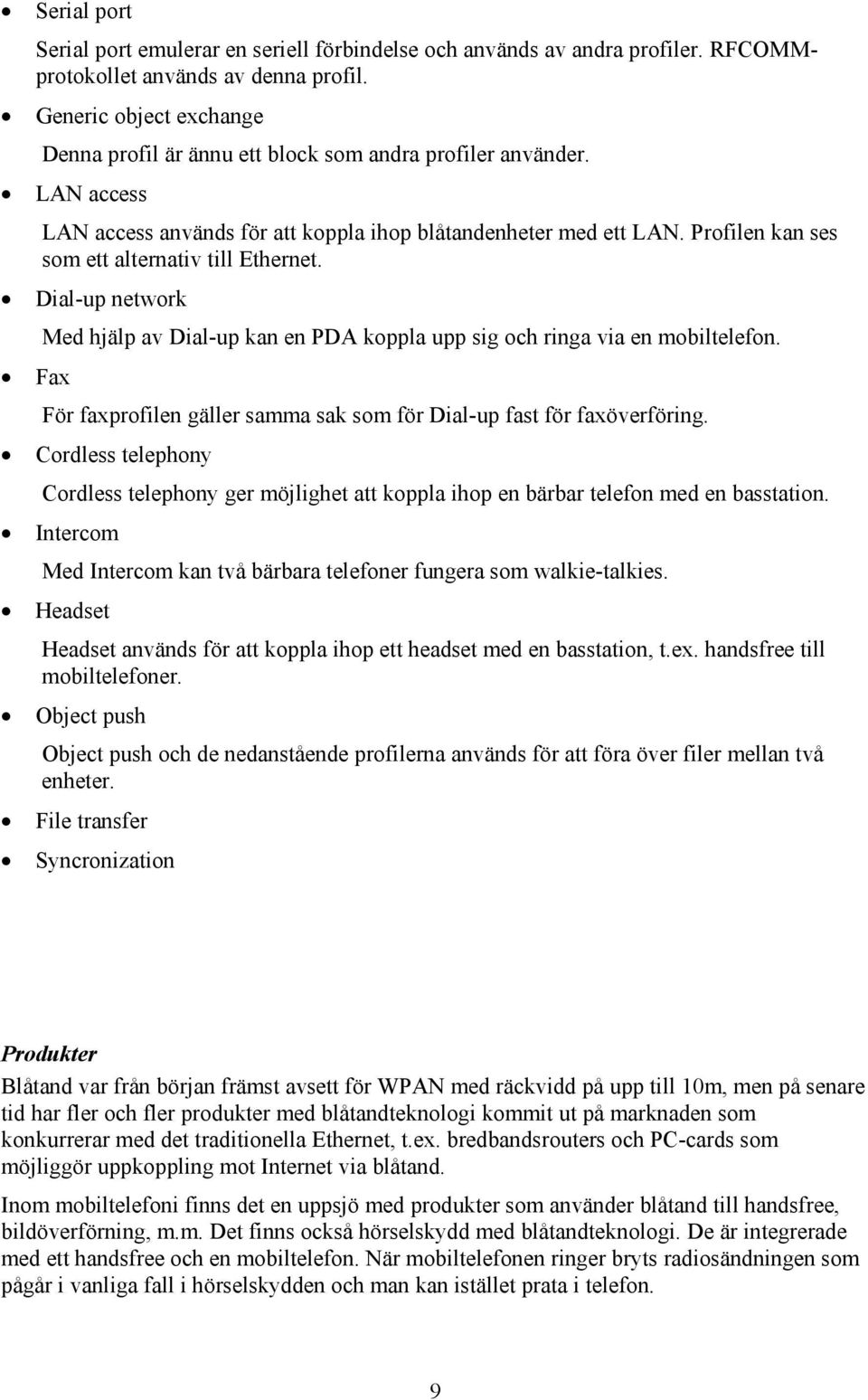

9 Serial port Serial port emulerar en seriell förbindelse och används av andra profiler. RFCOMMprotokollet används av denna profil. Generic object exchange Denna profil är ännu ett block som andra profiler använder. LAN access LAN access används för att koppla ihop blåtandenheter med ett LAN. Profilen kan ses som ett alternativ till Ethernet. Dial-up network Med hjälp av Dial-up kan en PDA koppla upp sig och ringa via en mobiltelefon. Fax För faxprofilen gäller samma sak som för Dial-up fast för faxöverföring. Cordless telephony Cordless telephony ger möjlighet att koppla ihop en bärbar telefon med en basstation. Intercom Med Intercom kan två bärbara telefoner fungera som walkie-talkies. Headset Headset används för att koppla ihop ett headset med en basstation, t.ex. handsfree till mobiltelefoner. Object push Object push och de nedanstående profilerna används för att föra över filer mellan två enheter. File transfer Syncronization Produkter Blåtand var från början främst avsett för WPAN med räckvidd på upp till 10m, men på senare tid har fler och fler produkter med blåtandteknologi kommit ut på marknaden som konkurrerar med det traditionella Ethernet, t.ex. bredbandsrouters och PC-cards som möjliggör uppkoppling mot Internet via blåtand. Inom mobiltelefoni finns det en uppsjö med produkter som använder blåtand till handsfree, bildöverförning, m.m. Det finns också hörselskydd med blåtandteknologi. De är integrerade med ett handsfree och en mobiltelefon. När mobiltelefonen ringer bryts radiosändningen som pågår i vanliga fall i hörselskydden och man kan istället prata i telefon. 9

10 Inom medicin har blåtand börjat användas. För det mesta handlar det om övervakning av patienters hälsa över Internet. Det finns flera produkter på marknaden som i patientens hem läser av puls, blodtryck mm, data skickas sedan via blåtand till en omvandlare som lägger upp informationen på Internet så att patientens läkare kan övervaka hälsan på avstånd. Det här leder till att patienter kan skickas hem från sjukhus tidigare och det blir lättare att få vård i sitt eget hem. Det finns även liknande apparater till ambulanser som då skickar data först via blåtand och sedan via GSM eller dylikt från ambulansen till sjukhuset. Blåtand används också för GPS. GPS-mottagaren överför sin position via blåtand till en laptop, PDA eller mobiltelefon. Där kan man sedan få upp en karta med sin position inprickad. Andra användningsområden är trådlösa möss/tangentbord, överföring av musik till en MP3- spelare, överföring av bilder mellan digitalkameror och datorer eller skrivare. Det finns även olika leksaker som använder blåtand, t.ex. radiostyrd (blåtandstyrd) bil eller trådlöst spelande mot andra personer med handhållna spelkonsoler. Problem Det finns en del problem med blåtandstekniken som kan vara värda att ta upp. De flesta av dessa härrör till valet av frekvensband. Eftersom frekvensbandet är fritt och ingen licens behövs, så finns också en massa andra radiosändare i samma band med störningar som följd. En av de tekniker som delar 2,4 GHz bandet med blåtand är IEEE b trådlösa datanätverk. Dessa nät har på senare år blivit väldigt populära och finns därför på många ställen, bl.a. på MdH. Problemet med b-nät är att de dels har lika hög uteffekt som den starkaste blåtanden (100mW) dels att de flesta av dem använder DSSS-teknik, Direct Sequence Spread Spectrum, istället för frekvenshoppning. DSSS-tekniken gör att bärvågen inte hoppar runt som en smal spik här och där i frekvensområdet, utan ligger kontinuerligt kvar på ett brett spektrum som täcker ca en tredjedel av hela det fria bandet. Följden av detta blir att blåtanden får svårt att skicka över sitt data eftersom flera av hoppen störs. Samtidigt hoppar blåtanden sönder kommunikationen för b-radion. Den senare har också ett sorts kollisionsundvikar -protokoll som tvingar den att vara tyst om den hör annan trafik. Den kan med andra ord bli helt tyst om en blåtand är för nära. IEEE har utarbetat en del förslag på hur man kommer runt dessa problem. Bland annat har man föreslagit att blåtanden ska använda sig av en sorts adaptiv frekvenshoppning, ADH, som går ut på att man upptäcker störda hopp och byter ut dem mot säkra dito [IEEE 2]. Ett annat problem är mikrovågsugnar. Du värmer maten på samma frekvens (ca 2,45 GHz) som din blåtand, men med minst gånger högre effekt. Om en mikrovågsugn skulle läcka en promille av all effekt, och det gör den med råge, så är detta läckage 10 gånger starkare än den starkaste blåtandsradion. Detta leder oss in på ett tredje problem: Hälsan. Med tanke på att människan består till största delen av vatten, är det då klokt att ha mikrovågor, med vattens självsvängningsfrekvens, så nära kroppen? Ett annat, icke frekvensrelaterat, problem är överföringshastigheten. 1MB/s räcker inte långt om man t.ex. vill se någorlunda högupplöst video. 10

11 SLUTSATSER Blåtandstekniken är inte längre purung men fungerar fortfarande utmärkt för det den egentligen var avsedd för. Ljudöverföringar eller små datamängder fungerar bra, men för att överleva på längre sikt måste den vidareutvecklas för högre överföringshastigheter. Idag finns dock ingen annan teknik som kan konkurrera till samma pris. Om man även i framtiden lyckas tona ner riskerna med den kroppsnära mikrovågsstrålningen och tillräckligt många upptäcker att det är bekvämt att kunna koppla ihop alla sina trådlösa apparater, kanske det skapas ett behov av blåtand precis som det skapades ett behov av mobiltelefoner i början av 90-talet. Än har vi inte nått den punkten, men vi gör det säkert så småningom. REFERENSER [IEEE 1] IEEE standard : Wireless Medium Access Control (MAC) and Physical Layer (PHY) Specifications for Wireless Personal Area Networks (WPANs) Published by The Institute of Electrical and Electronics Engineers, Inc. 14 June Print: SH94963 [IEEE 2] IEEE standard : Coexistence of Wireless Personal Area Networks with Other Wireless Devices Operating in Unlicensed Frequency Bands Published by The Institute of Electrical and Electronics Engineers, Inc. 28 August 2003 Print: SH95135 [Tan 03]A S Tanenbaum, Computer Networks, 4:e upplagan, Prentice Hall, ISBN , 2003, s [SIG 1] The official Bluetooth Website. Specification documents < [Iserson 03] Lauren Iserson, Scott Mahdik, Greg Hansen (2003) The History of Bluetooth University of Michigan (Läst i oktober 2004) 11
