1 multi unit Version Multi Unit uppdateras med Kurs på 3 minuter Nytt hösten 2013! Nytt träslag vitek. Ek, oljad med olja som innehåller vitpigment. Nytt 33 cm djup i höjden 191, främst tänkt för bokförvaring (se bild). Ny höjdmodul, 26 cm (motsvarar 1 låda). Komplettera med topp och sockel. Eller använd ihop med t.ex. 61 cm höga delar. Ny AV-bänk, nr 4156; komplett med skjutbar topp och botten (se bild). Ny överliggare 45 djup, att binda samman två höga sektioner (se bild). Alla lådor nu med softclose-utförande. Belysning inbyggt i enhet 4147 och Nya handtag att välja på 4156 AV-bänk Komb 721 med 45 och 33 cm djupa enheter Komb. 701, med överliggare. AV-bänken 4156 finns, tillsammans med en 4157, under denna.

2 Multi Unit unik i form och förmåga Argument! Steg Moment Förklaring 1 Välj träslag Oljad ek Valfrihet! Vitlack Valfrihet! Oljad valnöt Vitek Du väljer skåpstommar i olika längd och höjd Komplettera alltid med topp och sockel (utom för 4156) 2 Välj höjd Låg kombination 61 cm hög Hög kombination 191 cm hög 3 Välj längd En sats topp och sockel håller samman upp till tre sektioner i bredd 4 Välj höga skåp i 45 djup, 2 versioner finns Nytt; enhet 4167, 26 cm hög, kompletterar ovan 1 sektion 70 cm 2 sektioner 140 cm 3 sektioner 210 cm 4 sektioner 2x140 cm 4147 med 2 lådor i underdelen 4148 med öppen underdel Komplettera med hög dörr i överdel och för 4148 även låg i underdel. Belysning ingår i överdelen 5 Välj höga skåp i 33 djup 4145 med öppen underdel 6 Välj låga skåp 45 djup, 70 breda tre versioner finns 7 Välj AV-bänk 45 djup, 140 bred Restriktioner för belastning finns Valfrihet! 8 Dörralternativ Välj dörrmodeller Av designskäl är trädörren utformad som 2 lådfronter Valfrihet! Lägg till mer utrustning Komplettera enhet 4145 med dörrar i över- och underdel. Komplettera ev med belysning (ingår ej) 4151 med 2 lådor 4155 öppen, med 1 flyttbar hylla 4157 med 1 låda och 1 öppet fack Komplettera enhet 4155 med låga dörrar 4156 AV-bänk med 1 dubbelt bred medialåda och 3 öppna fack Allt ingår i denna enhet. Till AV-del 4156 ingår skjutbar topp och sockel. Höga dörrar finns med klarglas (HK) Låga dörrar finns med klarglas (LK), frostat glas (LF) och trädörr (LT) 9 Överliggare Bind samman två höga kombinationer med en överliggare. Finns i 140 och 210 bredd. 10 Hörndelar Finns för höjd 61 och 191 cm. 90 grader, 11 Barinsats och vinställ För höga sektioner 4147 och 4148, 45 djup 12 Handtag Vårt klassiska rörhandtag är standard. Köp till trähandtag eller kromade u-handtag. 13 Belysning LIB Led 9151 sitter inmonterat i 4147 och Köp fler, denna kan även placeras i andra enheter. Komplettera alltid med Den här informationen redogör endast för det vanligaste. Den är ej komplett. För dig, som är vetgirig och har höga ambitioner, vänligen fortsätt nu med kurs på en kvart.

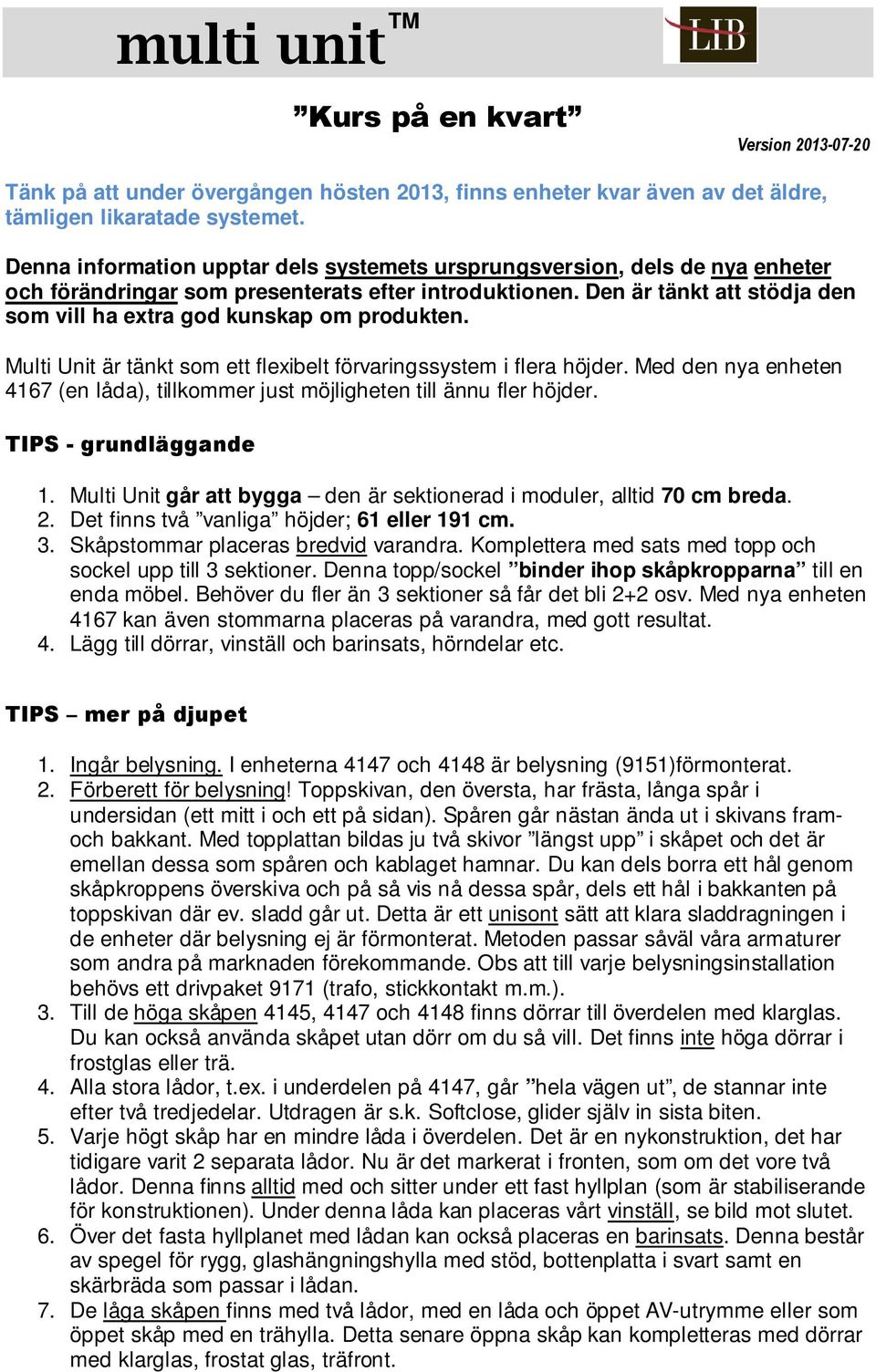

3 multi unit Kurs på en kvart Version Tänk på att under övergången hösten 2013, finns enheter kvar även av det äldre, tämligen likaratade systemet. Denna information upptar dels systemets ursprungsversion, dels de nya enheter och förändringar som presenterats efter introduktionen. Den är tänkt att stödja den som vill ha extra god kunskap om produkten. Multi Unit är tänkt som ett flexibelt förvaringssystem i flera höjder. Med den nya enheten 4167 (en låda), tillkommer just möjligheten till ännu fler höjder. TIPS - grundläggande 1. Multi Unit går att bygga den är sektionerad i moduler, alltid 70 cm breda. 2. Det finns två vanliga höjder; 61 eller 191 cm. 3. Skåpstommar placeras bredvid varandra. Komplettera med sats med topp och sockel upp till 3 sektioner. Denna topp/sockel binder ihop skåpkropparna till en enda möbel. Behöver du fler än 3 sektioner så får det bli 2+2 osv. Med nya enheten 4167 kan även stommarna placeras på varandra, med gott resultat. 4. Lägg till dörrar, vinställ och barinsats, hörndelar etc. TIPS mer på djupet 1. Ingår belysning. I enheterna 4147 och 4148 är belysning (9151)förmonterat. 2. Förberett för belysning! Toppskivan, den översta, har frästa, långa spår i undersidan (ett mitt i och ett på sidan). Spåren går nästan ända ut i skivans framoch bakkant. Med topplattan bildas ju två skivor längst upp i skåpet och det är emellan dessa som spåren och kablaget hamnar. Du kan dels borra ett hål genom skåpkroppens överskiva och på så vis nå dessa spår, dels ett hål i bakkanten på toppskivan där ev. sladd går ut. Detta är ett unisont sätt att klara sladdragningen i de enheter där belysning ej är förmonterat. Metoden passar såväl våra armaturer som andra på marknaden förekommande. Obs att till varje belysningsinstallation behövs ett drivpaket 9171 (trafo, stickkontakt m.m.). 3. Till de höga skåpen 4145, 4147 och 4148 finns dörrar till överdelen med klarglas. Du kan också använda skåpet utan dörr om du så vill. Det finns inte höga dörrar i frostglas eller trä. 4. Alla stora lådor, t.ex. i underdelen på 4147, går hela vägen ut, de stannar inte efter två tredjedelar. Utdragen är s.k. Softclose, glider själv in sista biten. 5. Varje högt skåp har en mindre låda i överdelen. Det är en nykonstruktion, det har tidigare varit 2 separata lådor. Nu är det markerat i fronten, som om det vore två lådor. Denna finns alltid med och sitter under ett fast hyllplan (som är stabiliserande för konstruktionen). Under denna låda kan placeras vårt vinställ, se bild mot slutet. 6. Över det fasta hyllplanet med lådan kan också placeras en barinsats. Denna består av spegel för rygg, glashängningshylla med stöd, bottenplatta i svart samt en skärbräda som passar i lådan. 7. De låga skåpen finns med två lådor, med en låda och öppet AV-utrymme eller som öppet skåp med en trähylla. Detta senare öppna skåp kan kompletteras med dörrar med klarglas, frostat glas, träfront.

4 8. Det finns en nykonstruerad AV-bänk, 4156, med en dubbelt bred låda (140 bredd). Den har också tre öppna fack, anpassade till 17-tums AV-maskiner. Lådan är inredd för mediaförvaring (CD, BD eller DVD). Till AV-bänken ingår alltid en sockel och en utdragbar topp. Toppen är utdragbar och lämnar öppet för koppling av kablage är avsedd för belastning med lättare AV-maskiner, vi rekommenderar max 10 kg i mittfacket och max 15 kg i ytterfacken. En viss svikt i maskinhyllans bottenhylla kan inte undvikas, pga. hyllans mycket stora längd. Bild till vänster nedan. 9. Den nya skåpstommen 4167 har en låda och är 26 cm hög. Kan användas direkt med topp eller sockel eller användas ihop med t.ex. låga enheter Genererar ett flertal nya höjder. 10. Dörrar är alltid unisona och kan hängas valfritt vänster- eller högerhängt. Avgörs vid monteringen. 11. Bygga i hörn? Till systemet finns också en hörnmodul för höjd 191 (4168) eller höjd 61 (4158), som medför att en kombination kan byggas i rummet i 90 grader. Se bild mot slutet. 12. Bygga in en TV? Nu finns en Överliggare, en 140 eller 210 cm lång enhet byggd i lamellträ (för att undvika svikt och få högre bärighet). Se även bild, tidigare. 13. Flyttbara hyllplan i trä är numera i lamellträ (till 4155 och 4145). 14. Flyttbara hyllplan i glas är i härdat säkerhetsglas 15. Tre träslag att välja på oljad ek, vitek och oljad valnöt. Samt därutöver även vitlackerad MDF. 16. Handtag levereras alltid som standard med vårt klassiska rörhandtag S. Man kan även köpa till trähandtag Z eller kromat U-format handtag U. Dessa specialtillverkas av LIB för att erbjuda två alternativ. Kontakta gärna oss All försäljning sker via våra återförsäljare men vi finns på telefon eller info@lib.se för djupare frågor. Mycket information och bilder finns på

5 Under topplattan finns frästa spår för kablage man borrar själv dels upp och genom överdelen av skåpkroppen till ett spår, dels från bakkanten av toppskivan in till det spår man vill nå. Gäller ej 4147 och 4148 som har färdigmonterade belysningar Vinstället 4161 och hörnbordet 4158 Ovan 1x x4111 samt 1x4156 vitek. Nedan, komb 431. Höjd 87 cm, längd 210 cm, oljad ek.

6 Jag tänker köpa en Multi Unit och en AV Function - det andra systemet. Kan jag få samma handtag på dessa möbler? Hur kan jag anpassa Multi Unit till audio- och videoutrustningen? Mitt golv är ojämnt, hur får jag Multi Unit att stå plant? Kan jag få något annat än lådor i underdelen på de höga skåpen? Kan jag ta bort mellansidan i de stora lådorna? Kan jag få frostat glas i överdelen i de höga skåpen. Eller trädörrar? FRÅGOR OCH SVAR Det går via tillköp av trähandtag Z. Metallhandtagen kan ej erhållas överensstämmande. AV-bänken 4156 är naturligtvis alldeles utmärkt, även 4157 är tänkt för detta. LIB kan dessutom ombesörja montering av kabelgenomföringar, se tillbehör mot slutet. I socklarna finns justerskruvar inbyggda. Det ingår i systemet och socklarna skall ställas i vågrätt läge vid monteringen med ett vattenpass. Två lådor i underdelen är alltid standard i I enheten 4148 är denna nederdel utan front komplettera även underdelen med dörrar. Även den grundare 4145 kompletteras med låg dörr. Rent tekniskt går det men det skall inte göras. Lådan är nu mycket bärig och stabil och det försvinner helt om man tar bort mellansidan. Nej, tyvärr. Frostat glas eller trädörr är enbart till den lägre höjden. Kan jag sätta två låga skåp på varandra? Hur får jag ur lådorna? Ja! Det går faktiskt och har gjorts flera gånger. Det bildas en liten list mellan varje skåprad. Men kontakta oss, det behövs en konverteringssats. Även nya 4167 passar alldeles utmärkt för detta. De stora lådorna sitter i fullexpansioner (går hela vägen ut ). Vid monteringen och senare kan du behöva få ur dem ur skåpet. Lossa ett par små, svarta handtag som sitter i expansionerna (se monteringsanvisningen) så får du ur lådorna. Hur får jag tillbaka lådorna i skåpet? Behövs några speciella verktyg vid monteringen? Kan jag utöka Multi Unit efter köpet? Är det säkerhetsglas i dörrarna? Vilken belysning är bäst? Säkerhet Tryck in expansionerna i skåpet i bottenläge. Placera lådan och dess expansioner försiktigt i sina beslag och för in lådan i sitt läge. Då hakar den fast på rätt ställe. De flesta standardverktyg räcker bra till. Men det behövs ett 5 eller 5,5 mm borr och en borrmaskin. Alla hål i sidled är inte genomborrade för att inte medföra fula hål på utsidorna, däremot är de nästan genomborrade. Dessutom behövs ett vattenpass. Ja, det går bra. Bara att köpa till fler delar. Ibland kan det då kännas rätt att byta till t.ex. en längre sats med sockel och topp. Ja, det är härdat glas. Det medför också att man, främst i motljus och från sidan, kan se newtoneffekter (färgränder) i glaset. Det är helt naturligt. Se separat information Till varje högt skåp rekommenderas att skåpet säkras i vägg för att inte i extremfall kunna tippa framåt. Tippsäkring levereras alltid från oss.

7 INNER- OCH YTTERMÅTT PÅ MODULERNA Artikel nr Kommentar Inre bredd Inre djup Inre höjd INRE MÅTT Låda i 4147 (nederdel), 4151 Hela lådan: och i 4157 Varje halva: 292 Utrymme i skåpstomme 4155 Exklusive hyllplan Utrymme i överdelen i Ovanför lilla lådparet skåpstomme 4147 och 4148 Utrymme i överdelen i Nedanför lilla lådparet skåpstomme 4143 och 4148 Lilla lådan 4147, 4148 Vinställ Varje fack Artikel nr Kommentar Bredd Djup Höjd TOTALMÅTT & ÖVRIGT Topplatta totalt Sockel totalt Avsedd för 45 djup: Vinställ, 10 fack Totalmått x (bakkant) Framkant 80 Hörnbord 1910 Handtag S till hög glasdörr Skruv M4-45 mm Handtag S till lådor och trädörr Skruv M4-60 mm Gångjärn Dimension stomsida Tjocklek 19 mm Dimension skåpkroppens Tjocklek 25 mm toppdel (ej topplatta = 33 mm) Glasyta i dörr 41HK Glasyta i dörr 41LK/LF Reservation för smärre måttdifferenser Multi Unit trädörr är utformad som två lådfronter för att ge ett unisont intryck

8 Multi Unit barinsats En liten skärbräda ingår också, får plats i lådan Kombination (hög) och (låg)

9 Anpassning för audio- och video och -92 Kabelgenomföring i metall; -91 aluminiumfärg, -92 rostfri look. Avlyftbart lock reglerar sladdgenomföring och hålets öppning. Kabel går sedan genom lockets hål, ett dekorativt borstfilter försluter hålet om sladdarna. Mått: Diam 78 (borrbild), toppmått 88 mm, djupmått 12 mm. Halvoval öppning 21x21 mm Clips för kablar (i bild ovan som nr 5) i aluminiumfärgad plast. På oljade ytor bör clipset skruvas fast med träskruv, för lackade ytor räcker den självklistrande funktionen. Clipsets ringdel är fjädrande och öppnar vid inlägg av sladdar. Mått: Diam 25 (öppning), fästplattans mått 43x20mm, höjd 40 mm. Arbete LIB kan förse Multi Unit med kabelgenomföring, i stort sett av konsumenten önskat läge. Vi behöver då ett utförligt måttunderlag för att kunna utan problem förstå önskad placering. På sikt kommer vi att ha färdiga placeringar av uttagen enligt mallar. Det finns numera ytterligare detaljer än ovanstående. Kontakta oss om detta. Multi Unit L-kombinationer Reservation för smärre ändringar i mått- och utförandeuppgifter
