KOMFORT- LUFTRIDÅER Modell CA

Transkript

1 KOMFORT- LUFTRIDÅER Modell CA

2 Komfort-luftridåer Bra inomhusklimat I många offentliga byggnader och affärer vill man ha dörrarna öppna för att locka in kunder. En öppen dörr blir liksom inbjudande. Kunder går obehindrat in, och fler kommer in och tittar på eller köper varorna. En öppen dörr gör byggnaden mer tillgänglig, vilket vittnar om en kundvänlig inställning. Men en öppen dörr stör klimatet i byggnaden genom att varm luft strömmar ut i öppningens övre del. Samtidigt strömmar kall luft in i den nedre delen och skapar obehag. Anställda kan bli sjuka och kunderna stannar inte gärna kvar i affären. Detta kan leda till ökade kostnader och minskad omsättning. I klädaffärer ger luftridån ett komfortabelt affärsklimat medan dörren står öppen. Alltid bästa tänkbara funktion Användningsområden: Arkitektoniskt utfomade byggnader Byggnader med karuselldörrar Bensin stationer Köpcentra Sjukhus Kontorsbyggnader Offentliga byggnader Varuhus Systembolag Butiker CA luftridån är alltid mycket effektiv, oberoende av väderlek (blåsigt och/eller låg temperatur). Utöver detta ger CA luftridån ytterligare fördelar: God komfort och hög verkningsgrad genom den patenterade luftriktaren och en konstant lufthastighet. Intelligent styrning med programmerbar mjukvara vilken möjliggör utökade styrmöjligheter. Användarvänlig reglerpanel med display Inbyggt 2 stegs frysskydd. Låg ljudnivå Enkel installation tack vare snabbkopplingar för styrningen och flexibelt upphängningssystem. Minimalt underhåll Större energibesparing och därmed ekonomisk besparing. 2

3 Referenser: Coop Din sko Garvaren H&M Idre fjäll Ikea Stena Line Systembolaget Zara Användningsområden Luftridåerna används i olika sorters byggnader, som affärer, köpcentra, hotell, banker, biografer, bensinmackar mm. De kan även användas sommartid för att hindra varm uteluft från att komma in i luftkonditionerade lokaler. Även besvär med inträngande avgaser och insekter kan motverkas. Luftridåerna uppfyller självklart LVD och EMC direktiven och är CE märkta. Funktionell och trendig design Polarvit Silverline Luftridåerna är elegant formgivna och passar i alla interiörer. Utseendet kännetecknas av lätt böjda delar som undersidan, insugningsgallret och sidokåporna. Apparaterna tillhör de smalaste modellerna i sin sort, visuellt förstärkt genom det bakåtlutande insugningsgallret. På så sätt är apparaten enklare att bygga in och gör att en utanpåliggande monterad modell inte längre stör affärsinredningen. Om flera modeller monteras bredvid varandra uppstår en helhet tack vare att utblåsningsgallret löper längs hela luftridåns bredd och avslutas med de eleganta sidokåporna av syntetmaterial. Luftridåerna kan som standard levereras i två färger: "Polarvit" (Ral 9010, vit), där luftridån är så diskret som möjligt, och "Silverline" (Ral 9006, gråmetallic), för trendiga tillämpningar. Självfallet finns andra färger tillgängliga mot pristillägg. Stort urval Luftridåerna finns att få i fyra olika typer: S(Small), M(Medium), L(Large) och XL(Extra Large). Luftridåerna är lämpade för en dörrhöjd upp till 3,8m. Genom att hänga upp flera apparater bredvid varandra finns lösningar för alla dörrbredder. Alla typer finns tillgängliga i fyra breddmått: 1,0-1,5-2,0 och 2,5 m och tillverkas som utanpåliggande, inbyggnads- och kassettutförande, samtliga är försedda med ett vatten- eller elektriskt värmebatteri. 3

4 Teknologi För ökad komfort och bättre klimatavskiljning har stor uppmärksamhet ägnats åt utblåsningsgallret. Två tekniker har kombinerats: den patenterade likriktaren och Constant Air velocity-teknologin. Den patenterade likriktaren En luftridå måste blåsa ut luft på så sätt att ingen varmluft, d.v.s. energi, slipper ut. Likriktaren rätar ut luftvirvlarna som uppstår i fläktarna. Luften blåses sedan ut i en rak, samlad stråle. Genom detta optimala utblåsningsgaller krävs relativt lite luft för att nå golvet, och en utmärkt luftridå skapas. Därför behöver alltså inte luftridån blåsa så kraftigt, vilket gör att luftstrålen knappast är märkbar. Ett alternativ utan likriktare ger otillräcklig ridåverkan vid samma utblåsningshastighet. Den utblåsta luften sprids och når inte golvet vilket leder till att värmen slipper ut. För att nå golvet måste en sådan luftridå blåsa extra kraftigt. Detta medför högre ljudnivå och större energiförbrukning. 5 C Innertak 20 C 5 C Innertak luftridå med likriktare 20 C Källa: TNO-undersökning "Energianalys av en luftridå", 1995 (TNO är ungefär Hollands motsvarighet till Kungliga tekniska högskolan) utomhus dörröppning inomhus utomhus dörröppning inomhus Öppen dörr utan luftridå Öppen dörr med luftridå och likriktare 4

5 Teknologi Constant Air velocity Förutom likriktaren har även Constant Air velocity-teknologin tillämpats i CA luftridån. CA-principen består av ett spjällsystem, som kan göra utblåsningsöppningen bredare. Även om luftmängden ökas, förblir lufthastigheten konstant. Genom att spjället öppnas, ökas utblåsningsbredden, så att den bredare luftstrålen kan föra in en större luftmängd och värme vid samma konstanta lufthastighet. Detta har följande fördelar: Den bredare luftstrålen ger luftridån en bättre djupfunktion. Den konstanta låga lufthastigheten ökar effekten av likriktarteknologin. Detta ger maximal effekt och optimal komfort. Även vid mindre gynnsamma väderförhållanden, när luftridån går på max-läget, klarar CA-ridån komforten. Genom att utblåsningsgallret blir bredare, förblir lufthastigheten lika låg och därmed knappast kännbar. Låg fläktinställning, låg lufthastighet, spjället står halvöppet. Högsta fläktinställning, spjället öppnas helt så att lufthastigheten hålls låg. Komfort året runt En luftridå gör nytta året runt. På vintern sparar den energi och hindrar kall luft från att komma in i byggnaden. På sommaren hindrar den varm luft från att komma in i luftkonditionerade lokaler, i detta fall med värmen frånslagen. En luftridå med turbulent luftflöde skapar en oönskad blandning av inne och utomhusluften. En massa kyleffekt går åt för att skapa god komfort inomhus. Den patenterade luftriktaren, som likriktar luftvirvlarna som skapats i fläktarna, separerar effektivt utomhusluften från inomhusluften. Praktiskt taget ingen kyld luft slipper ut genom dörren och luftridån bidrar till bättre luftcirkulation och därmed optimal funktion hos kylanläggningen. Så luftridån sparar energi och skapar ett gott inomhusklimat även på sommaren. Dessutom hindrar den insekter och avgaser från att komma in. 5

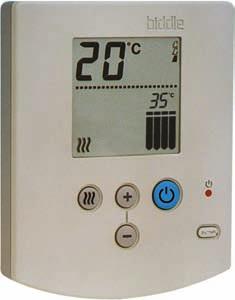

6 Intelligent reglering Luftridåerna levereras som standard med ett integrerat reglersystem för luft och värme som garanterar användaren optimal funktion, bra komfort och låg energiförbrukning. Den intelligenta elektroniska regleringen består av en manöverpanel, ett integrerat kretskort och en programvara. Manöverpanelen är försedd med rejäla tryckknappar och en tydlig LCD-skärm. Denna ger bl.a. information om utblåsningsbredden, utblåsningstemperaturen, rumstemperaturen och status för luftfiltret. Med hjälp av manöverpanelen kan användaren ställa in luftridån på önskad komfort. De förprogrammerade kombinationerna av utblåsningshastighet, utblåsningstemperatur och utblåsningsbredd gör det hela mycket enkelt. Via programmeringsmenyn i manöverpanelen kan installatören ställa in apparaten på den specifika (klimattekniska) situationen. Till det elektroniska reglersystemet kan om så önskas även en timer, en dörrkontakt eller ett styrsystem för hela byggnaden anslutas. Manöverpanelen kan monteras på väggen på valfritt ställe. Kvalitet Vi garanterar utmärkt service, första klassens kvalitet plus fördelen att vi arbetar i tät förbindelse med många användare. Dessutom betraktar vi innovation inom tekniken som en av de viktigaste aspekterna. Denna innovativa förmåga har Biddle utnyttjat till fullo vid utvecklingen av denna luftridå. 6

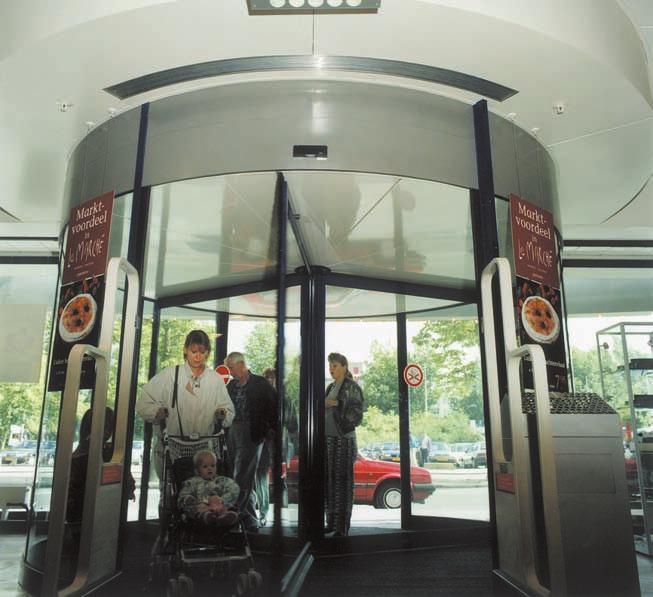

7 Speciella lösningar Karuselldörrar Vissa affärer och offentliga byggnader använder karuselldörrar. Varje gång en kund kommer in genom karuselldörren, strömmar kall utomhusluft in. Kunder och personal blir besvärade av drag. Luftridåer med ett rakt utblåsningsgaller avskärmar inte dörröppningen helt, vilket leder till att luftläckage förekommer. Biddle har även en lösning för karuselldörrar. På V&D, där karuselldörrarna nästan alltid är i rörelse, är det fortfarande behagligt inomhus tack vare CA komfort-luftridå. Vid inbyggnadsluftridåer kan ett böjt utblåsningsgaller levereras, så att det alltid är behagligt inomhus. En annan aspekt är den moderna designen. Det raka utblåsningsgallret passar utmärkt i helheten och luftridån kan byggas in osynligt i innertaket. Mindre underhåll Filtermodulen finns tillgänglig som tillbehör och är lämpad för alla modeller. Fördelar långtidsfilter: längre rengöringsintervall lägre underhållskostnader För att luftridån ska fungera ordentligt är det viktigt att filtret rengörs regelbundet. Framförallt i dammiga miljöer, t.ex. klädaffärer, måste luftridåns filter rengöras regelbundet för att kunna bibehålla optimal funktion. Ofta glöms underhållet bort, och dessutom är det dyrt att tillkalla en servicetekniker särskilt för detta. För att spara kostnader och underlätta underhållet har vi utvecklat långtidsfiltret. Vid normala omständigheter kan härmed filterrengöringen begränsas till en gång per säsong. Rengöringen kan äga rum samtidigt som den årliga översynen på luftridån. 7

8 Installation Minimalt underhåll Bakom det enkelt borttagbara insugningsgallret sitter filtret. Detta förebygger att damm sätter igen värmebatteri och fläktar. Filtret kan rengöras med en dammsugare. Manöverpanelen anger när filtret måste rengöras. För att begränsa filterunderhållet kan en tilläggsmodul med långtidsfilter levereras. Bekväm installation Installationen underlättas genom att luftridåerna är förprogrammerade och genom den inbyggda regleringen för luft och värme. De vattenvärmda apparaterna är försedda med sladd och stickpropp för anslutning till vanligt jordat vägguttag. Via en svagströmskabel med modularkontakt (RJ 11) ansluts manöverpanelen till apparaten. I apparaterna med elektrisk uppvärmning finns en kopplingsplint för anslutning. (400/3N). Flexibelt upphängningssystem På apparatens ovansida sitter en monteringsskena. Luftridån levereras med upphängningsbyglar, som kan fästas på varje önskat ställe i innertaket med hjälp av gängstänger. Sedan hängs apparaten upp och låses fast. För montering på väggen finns som tillbehör särskilda väggkonsoler i standard- eller designutförande. Ingen utökad pannkapacitet En luftridå ger en del av värmekapaciteten som behövs för lokalen. En teoretisk verkningsgrad på mer än 90% är möjligt, men i praktiken kan det ligga något lägre. Den energi luftridån avger bidrar till uppvärmningen inne och kan därför dras av från den totalt nödvändiga värmeeffekten. På så sätt kan en Biddle luftridå för det mesta anslutas till en befintlig värmepanna. Råd vid valet Självfallet kan du lita på oss för utförliga upplysningar och råd. Även frågor om reglering och handhavande av det totala inomhusklimatet är välkomna. Klimatarbete" är ju vårt gebit, när allt kommer omkring. Teknisk information finns att få på förfrågan. Agent i Sverige: EVECO AB Lilla Marieholmsgatan Göteborg Sverige tel fax e-post sales@eveco.se web Tillverkare: Biddle bv P.O. Box 15 NL-9288 ZG Kootstertille The Netherlands tel fax e-post export@biddle.nl web CA-SE
