1 Innehåll BLU-RAY DISC PLAYER BD-SP808 Inledning... 2 Anslutningar Bruksanvisning Uppspelning Funktionsinställning Övrigt Tack för inköpet av Onkyos BLU-RAY-SPELARE. Läs noga igenom bruksanvisningen för att lära känna till tillvägagångssättet innan anslutningarna görs, strömmen slås på och enheten tas i bruk. Genom att följa anvisningarna i denna bruksanvisning kommer du att tillfullo kunna utnyttja egenskaperna hos din nya BLU-RAY-SPELARE för optimal prestanda och ljudkvalitet. Spara bruksanvisningen. Sv

2 FÖRSIKTIGHETSÅTGÄRDER VARNING: FÖR ATT MINSKA RISKEN FÖR ELDÅDA OCH ELEKTRISKA STÖTAR FÅR DEN HÄR APPARATEN INTE UTSÄTTAS FÖR REGN ELLER FUKT. OBSERVERA: PÅ GRUND AV RISK FÖR ELEKTRISKA STÖTAR FÅR HÖLJET (ELLER BAKPANELEN) INTE AVLÄGSNAS. DET FINNS INGA DELAR INUTI APPARATEN SOM KAN REPARERAS AV KONSUMENTEN. ÖVERLÅT ALLT REPARA- TIONSARBETE TILL KVALIFICERAD PERSONAL. CAUTION AVIS RISK OF ELECTRIC SHOCK RISQUE DE CHOC ELECTRIQUE DO NOT OPEN NE PAS OUVRIR Blixtpilen inom en liksidig triangel är avsedd att varna användaren om att det finns oisolerad "farlig spänning" inuti apparaten som kan vara tillräckligt stark för att ge elektriska stötar med personskador som följd. Utropstecknet inom en liksidig triangel är avsedd att påminna användaren om att det finns viktiga användnings- och underhållsanvisningar i litteraturen som medföljer apparaten. Försiktighetsmärkningen sitter på chassits undersida eller baksida. Symbolen för CLASS II (Dubbel Isolering) Se upp! 1. Försök inte att öppna höljet. Det finns inga utbytbara delar inuti. All service måste utföras av servicepersonal. 2. Spår och öppningar på höljets sidor och undersida är till för att ge ventilation. För att apparaten ska fungera väl och inte överhettas får dessa inte sättas igen eller täckas över. Undvik att installera i trånga utrymmen såsom i bokhyllor om inte tillräcklig ventilation kan ges. 3. Håll apparaten borta från värmeelement och andra värmekällor. 4. Använd inte kraftiga magnetfält i närheten. 5. Tryck inte in några föremål genom apparatens spår eller öppningar eftersom de kan komma i kontakt med strömförande delar eller kortsluta delar vilket kan leda till brand eller elstötar. 6. För att undvika brand och stötar får inte apparaten utsättas för stänk eller vätskor och placera inte vätskefyllda föremål såsom vaser på apparaten. 7. Ställ inte apparaten lodrätt. Använd endast apparaten i vågrätt (liggande) ställning. 8. Denna produkt är i Standby-läge när den stängs av medan nätsladden är ansluten. 9. Ställ inga brännbara föremål på apparaten (ljus o.dyl.). 10. Avlägsna skivor och dra ut nätsladden ur vägguttaget innan du flyttar apparaten. 11. Dra ut nätkontakten för att stänga av apparaten vid felsökning eller när den inte används. 12. Nätkontakten ska vara lätt att komma åt. 13. Läs instruktionerna i handboken för att tillse att apparaten installeras och ansluts på ett säkert sätt i multimediasystem. 14. Lämna ett avstånd på 20 cm runt omkring apparatens ventilationsöppningar. Placering Ställ inte apparaten direkt ovanpå eller under din TV-apparat. Det borde finnas minst 20 cm mellan apparaten och TV:n och luft måste kunna cirkulera genom apparatens öppningar. Placera inte apparaten på möbler som kan välta om någon lutar sig mot, drar i, står eller kliver på den. En enhet som ramlar ner kan orsaka allvarliga skador, t.o.m. dödsfall. Anmärkning om återvinning Produktens förpackningsmaterial är återvinningsbara och kan återanvändas. Kassera alla material i enlighet med lokala återvinningsföreskrifter. Produkten består av material som kan återvinnas och återanvändas om produkten demonteras av ett specialistföretag. Följande information gäller endast i EUmedlemsstater: Avfallshantering av batterier och/eller ackumulatorer Den överkorsade soptunnan på hjul betyder att batterier och/eller ackumulatorer måste samlas in och kasseras separat från hushållssoporna. Om batteriet eller ackumulatorn innehåller mer än i Batteridirektivets (2006/66/EC) Pb, Hg, Cd angivna gränsvärden för bly (Pb), kvicksilver (Hg), och/eller kadmium (Cd) så visas de kemiska symbolerna för bly (Pb), kvicksilver (Hg) och/eller kadmium (Cd) under symbolen med den överkorsade soptunnan på hjul. När du medverkar till separat batteriinsamling bidrar du till att produkter och batterier kasseras på rätt sätt och hjälper således till med att förebygga negativa konsekvenser för miljön och människors hälsa. Kontakta den lokala kommunförvaltningen eller inköpsstället för att få mer information om de källsorterings- och återvinningsprogram som tillämpas i ditt land. 2

3 FÖRSIKTIGHETSÅTGÄRDER 1. Angående upphovsrätt Så länge det inte endast är för privat bruk är det förbjudet att kopiera upphovsrättsskyddat material utan upphovsrättsinnehavarens tillstånd. 2. Nätströmssäkring Nätströmssäkringen i apparaten ska inte bytas ut av användaren. Kontakta en Onkyohandlare, om strömmen till apparaten inte kan slås på. 3. Vård Torka då och då av utsidan på apparaten med en mjuk trasa. Använd en mjuk trasa fuktad i en svag blandning av ett milt rengöringsmedel och vatten till att torka bort svårborttagna fläckar med. Torka därefter genast av apparaten med en ren och torr trasa. Använd inte slipande trasor, förtunningsmedel, alkohol eller andra kemiska lösningar som kan skada ytbehandlingen eller skrapa bort text från höljet. 4. Ström VARNING! LÄS NOGA IGENOM FÖLJANDE INFORMATION INNAN APPARATEN ANSLUTS TILL ETT NÄTUTTAG FÖRSTA GÅNGEN. Lokal nätspänning varierar i olika länder. Kontrollera noga att den lokala nätspänningen där apparaten ska användas överensstämmer med den spänning som står tryckt på apparatens baksida (Växelström V, 50/60 Hz). Nätkabelns stickkontakt är till för att koppla loss apparaten från nätuttaget (strömkällan). Se till att stickkontakten alltid är lättillgänglig (snabbt kan kommas åt). 5. Förebyggande av hörselskador Observera För högt ljudtryck från öronsnäckor eller hörlurar kan orsaka hörselförlust. 6. Batterier och värmeexponering Varning! Batterier (batteripaket eller isatta batterier) får inte utsättas för hög värme från sol, eld eller liknande. 7. Vidrör aldrig apparaten med våta händer Hantera aldrig apparaten eller dess nätkabel med våta eller fuktiga händer. Låt en Onkyohandlare kontrollera apparaten innan den används igen, om vatten eller någon annan vätska har trängt in i apparaten. 8. Angående hantering Om apparaten behöver transporteras, så packa in den i den ursprungliga förpackningen, på samma sätt som den var förpackad när den först köptes. Lämna inte gummi- eller plastföremål ovanpå apparaten under lång tid, eftersom det kan resultera i att märken uppstår på höljet. Apparatens ovansida och baksida kan bli varma under långvarig användning. Detta är helt normalt. Om apparaten lämnas oanvänd under alltför lång tid kan det hända att den inte fungerar ordentligt nästa gång den ska användas. Se därför till att använda apparaten då och då. Töm skivfacket och stäng av apparaten efter avslutad användning. 9. Installation av apparaten Installera apparaten på en välventilerad plats. Se till att tillförsäkra god ventilation runt om hela apparaten, särskilt om den placeras i en stereomöbel. Otillräcklig ventilation kan leda till att apparaten överhettas och orsaka funktionsfel. Utsätt inte apparaten för direkt solljus eller hög värme från en värmekälla, eftersom det kan leda till att temperaturen inuti apparaten blir så hög att den optiska pickupens livslängd förkortas. Undvik fuktiga eller dammiga platser och platser som utsätts för vibrationer från högtalarna. Placera aldrig apparaten på eller direkt ovanför en högtalare. Placera apparaten i horisontellt läge. Använd den aldrig stående på högkant eller på ett lutande underlag, eftersom det kan orsaka funktionsfel. Om apparaten placeras för nära en teve, en radio eller en videobandspelare, så kan det påverka ljudkvaliteten. Flytta i så fall apparaten bort från den aktuella störkällan. 3

4 FÖRSIKTIGHETSÅTGÄRDER 10. För att uppnå tydliga bilder Apparaten är en högteknologisk precisionsapparat. Om linsen på den optiska pickupen eller mekanismen för skiv-drift drabbas av nersmutsning eller förslitning kan det påverka bildkvaliteten. För att upprätthålla god bildkvalitet rekommenderar vi att inspektion och underhåll (rengöring eller utbyte av utslitna delar) utförs regelbundet. Kontakta en Onkyohandlare. 11. Fuktbildning Fuktbildning kan skada apparaten. Läs noga följande information: På samma sätt kan fukt bildas på den optiska pickuplinsen, en av de viktigaste delarna inuti apparaten. Fuktbildning kan uppstå i följande situationer: när apparaten flyttas från en kall till en varm plats, när ett värmeaggregat slås på eller när kall luft från en luftkonditionerare blåser på apparaten, på sommaren, när apparaten flyttas från ett luftkonditionerat rum till en varm och fuktig plats, när apparaten används på en fuktig plats. Använd inte apparaten, när det finns risk för att fuktbildning uppstår. Fuktbildning kan orsaka skador på skivor och vissa delar inuti apparaten. Om fuktbildning uppstår, så ta ut en eventuellt isatt skiva och lämna apparaten med strömmen på i två till tre timmar. Apparaten bör då vara så pass uppvärmd att all fukt har avdunstat. 12. Regionkoder BD/DVD-standarden utnyttjar regionskoder för att kontrollera uppspelningsmöjligheterna för skivor runtom i världen; världen är uppdelad i tre regioner (BD) respektive sex regioner (DVD). Den här enheten spelar bara upp BD/DVDskivor som överensstämmer med dess regionkod, som finns angiven på den bakre panelen. 13. Angående denna bruksanvisning I denna bruksanvisning förklaras hur apparatens samtliga funktioner används. Observera dock att även om BD/DVD standarden erbjuder många speciella finesser, så ar det inte alla BD/DVD-skivor som som spelas upp kan det därför hända att apparaten inte svarar på vissa manövreringsåtgärder. Vi hänvisar till den information som följer med skivan ifråga angående vissa finesser som stöds. Apparaten innehåller ett halvledarlasersystem och är klassificerad som en LASERPRUDUKT AV KLASS 1. Följ därför noga anvisningarna i denna bruksanvisning för att garantera korrekt användning. Kontakta återförsäljaren av apparaten i händelse av att något problem uppstår. Försök aldrig öppna höljet, eftersom det medför risk för farlig strålning från laserstrålen. SE UPP: SYNLIG LASERSTRÅLNING NÄR APPARATEN ÄR ÖPPEN OCH INTERLÅSET SATT UR FUNKTION. UNDVIK EXPONERING FÖR STRÅLEN. DENNA PRODUKT ANVÄNDER EN LASER. ANVÄNDNING AV REGLAGE, JUSTERINGAR ELLER UTFÖRANDE AV ÅTGÄRDER UTÖVER VAD SOM ANGES I DENNA BRUKSANVISNING KAN RESULTERA I FARLIG BESTRÅLNING. Etiketten till höger sitter på apparatens baksida. 1. Denna apparat är en LASER- PRODUKT KLASS 1 och har således en laser innanför höljet. 2. Förhindra att lasern blottas genom att aldrig öppna höljet. Överlåt reparationer och underhåll åt en fackman. Gäller modeller till Europa Försäkran om konformitet Vi, ONKYO EUROPE ELECTRONICS GmbH LIEGNITZERSTRASSE 6, GROEBENZELL, TYSKLAND betygar på eget ansvar att den ONKYO-produkt som beskrivs i denna bruksanvisning uppfyller föreskrifterna för följande tekniska standards: EN60065, EN55013, EN55020 och EN , GROEBENZELL, TYSKLAND K. MIYAGI ONKYO EUROPE ELECTRONICS GmbH 4

5 FÖRSIKTIGHETSÅTGÄRDER Medföljande tillbehör Fjärrkontroll med R6 (1,5V) -batteri 2 Bruksanvisning RCA ljud/video-kablar Nätkabel Snabbstartsguide Kontrollera den infraröda signalen Om fjärrkontrollen inte verkar fungerar korrekt kan du använda en digitalkamera (eller mobiltelefon med inbyggd kamera) för att se om fjärrkontrollen sänder ut en infraröd signal. Med en digitalkamera (inklusive inbyggda kameror i mobiltelefoner): Rikta digitalkameran mot fjärrkontrollen. Tryck på valfri knapp på fjärrkontrollen och titta genom digitalkameran. Om du ser det infraröda ljuset genom kameran innebär det att fjärrkontrollen fungerar. Bruksanvisning Bruksanvisning (CD-ROM) Observera angående återvinning Snabbstartsguide Enhetens förpackningsmaterial kan återvinnas och återanvändas. Kassera det enligt lokala återvinningsbestämmelser. Batterier får absolut inte kastas i soporna eller brännas. Kassera dem enligt lokala bestämmelser för kemiskt avfall. Angående upphovsrätt Det är enligt lag förbjudet att kopiera, radio- eller TVsända, visa, sända via kabel, spela offentligt eller hyra ut upphovsrättsskyddat material utan upphovsrättsinnehavarens tillstånd. BD/ DVD-videoskivor är kopieringsskyddade, så att varje inspelning som görs från en sådan skiva förses med störningssignaler. Detta objekt innefattar skrivskyddsteknologi som är skyddat av patent i U.S.A. och andra rättigheter för immateriell egendom som tillhör Rovi Corporation. Det är förbjudet att utföra s.k. 'reverse engineering' eller att demontera produkten. Observera om Nätkabeln Använd endast den medföljande nätkabeln. Använd inte den medföljande nätkabeln till andra enheter. Underhåll Service Se lämpligt ämne under rubriken FELSÖKNING på sidan 56 innan du återlämnar produkten. Om din apparat slutar fungera ska du inte försöka att lösa problemet själv. Det finns inga delar i apparaten som användaren kan utföra service på. Sätt enheten i viloläge, dra ur nätkabeln och kontakta din Onkyo-återförsäljare. Rengöring av skivor Håll skivor rena för att kunna uppnå bästa möjliga resultat vid uppspelning. Fingeravtryck och damm kan försämra ljud- och bildkvalitet och bör avlägsnas enligt följande. Torka skivan inifrån och utåt med en ren, mjuk trasa enligt bilden. Torka aldrig i cirklar. Ta bort damm eller smuts som har fastnat på en skiva genom att först torka med en fuktad, mjuk trasa och sedan torrtorka med en torr trasa. Använd aldrig lösningsbaserade rengöringsvätskor, såsom thinner eller bensin, skivrengöringsvätskor eller antistatisk sprej avsedd för vinylskivor, eftersom det kan skada skivan. 5

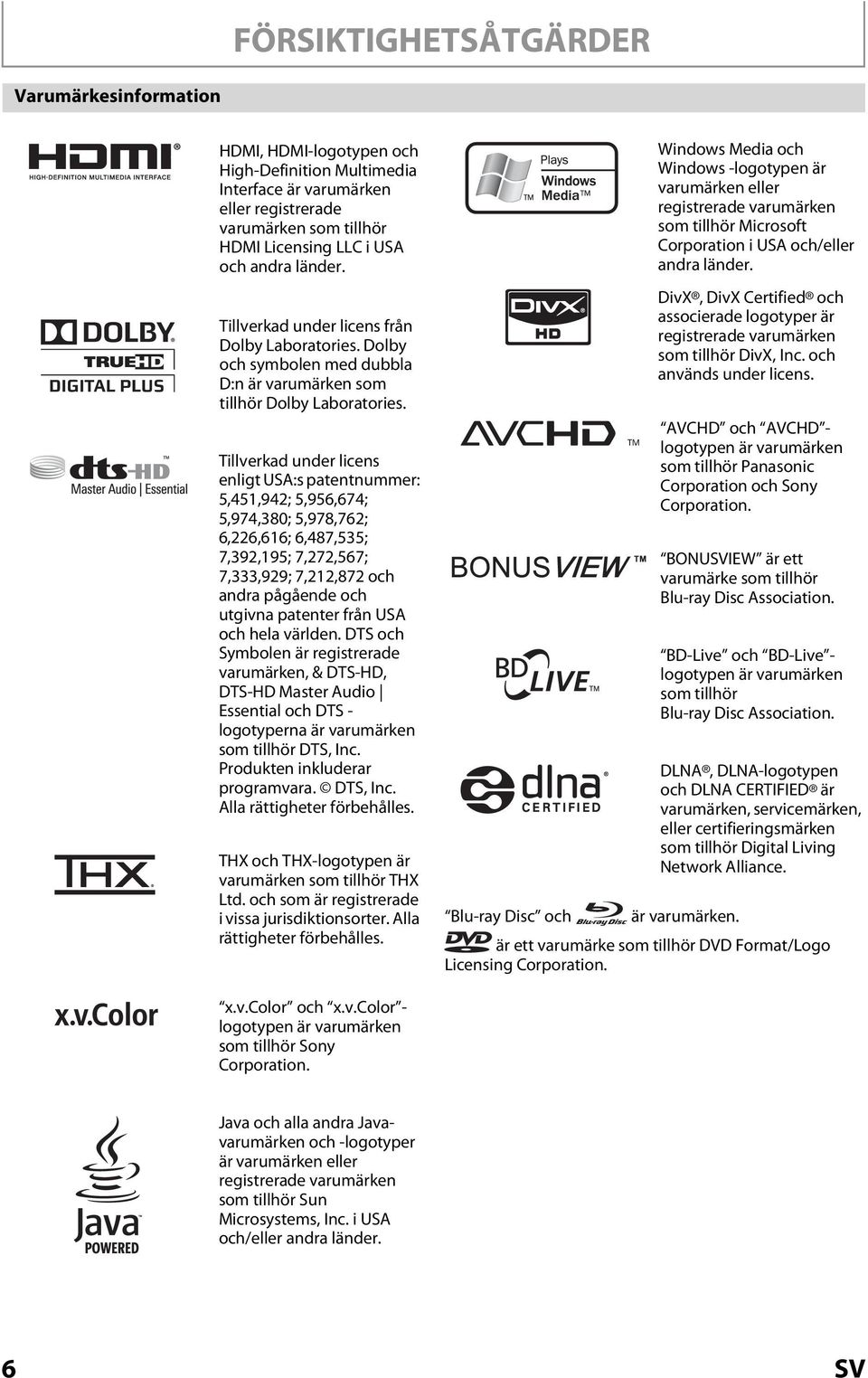

6 FÖRSIKTIGHETSÅTGÄRDER Varumärkesinformation HDMI, HDMI-logotypen och High-Definition Multimedia Interface är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC i USA och andra länder. Tillverkad under licens från Dolby Laboratories. Dolby och symbolen med dubbla D:n är varumärken som tillhör Dolby Laboratories. Tillverkad under licens enligt USA:s patentnummer: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 och andra pågående och utgivna patenter från USA och hela världen. DTS och Symbolen är registrerade varumärken, & DTS-HD, DTS-HD Master Audio Essential och DTS - logotyperna är varumärken som tillhör DTS, Inc. Produkten inkluderar programvara. DTS, Inc. Alla rättigheter förbehålles. THX och THX-logotypen är varumärken som tillhör THX Ltd. och som är registrerade i vissa jurisdiktionsorter. Alla rättigheter förbehålles. Windows Media och Windows -logotypen är varumärken eller registrerade varumärken som tillhör Microsoft Corporation i USA och/eller andra länder. DivX, DivX Certified och associerade logotyper är registrerade varumärken som tillhör DivX, Inc. och används under licens. AVCHD och AVCHD - logotypen är varumärken som tillhör Panasonic Corporation och Sony Corporation. BONUIEW är ett varumärke som tillhör Blu-ray Disc Association. BD-Live och BD-Live - logotypen är varumärken som tillhör Blu-ray Disc Association. DLNA, DLNA-logotypen och DLNA CERTIFIED är varumärken, servicemärken, eller certifieringsmärken som tillhör Digital Living Network Alliance. Blu-ray Disc och är varumärken. är ett varumärke som tillhör DVD Format/Logo Licensing Corporation. x.v.color och x.v.color - logotypen är varumärken som tillhör Sony Corporation. Java och alla andra Javavarumärken och -logotyper är varumärken eller registrerade varumärken som tillhör Sun Microsystems, Inc. i USA och/eller andra länder. 6

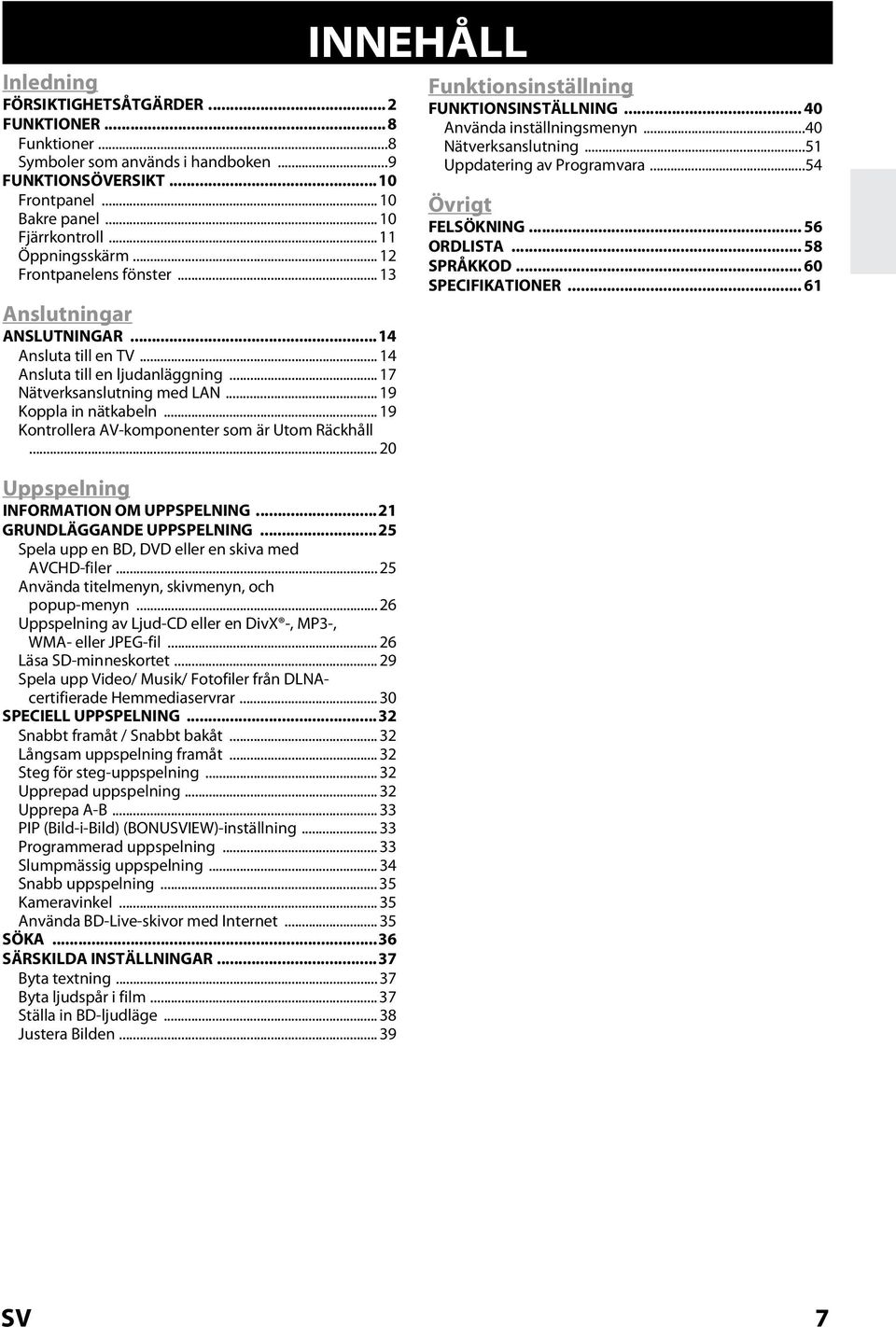

7 Inledning FÖRSIKTIGHETSÅTGÄRDER... 2 FUNKTIONER... 8 Funktioner...8 Symboler som används i handboken...9 FUNKTIONSÖVERSIKT...10 Frontpanel Bakre panel Fjärrkontroll Öppningsskärm Frontpanelens fönster Anslutningar ANSLUTNINGAR...14 Ansluta till en TV Ansluta till en ljudanläggning Nätverksanslutning med LAN Koppla in nätkabeln Kontrollera AV-komponenter som är Utom Räckhåll Uppspelning INFORMATION OM UPPSPELNING...21 GRUNDLÄGGANDE UPPSPELNING...25 Spela upp en BD, DVD eller en skiva med AVCHD-filer Använda titelmenyn, skivmenyn, och popup-menyn Uppspelning av Ljud-CD eller en DivX -, MP3-, WMA- eller JPEG-fil Läsa SD-minneskortet Spela upp Video/ Musik/ Fotofiler från DLNAcertifierade Hemmediaservrar SPECIELL UPPSPELNING...32 Snabbt framåt / Snabbt bakåt Långsam uppspelning framåt Steg för steg-uppspelning Upprepad uppspelning Upprepa A-B PIP (Bild-i-Bild) (BONUIEW)-inställning Programmerad uppspelning Slumpmässig uppspelning Snabb uppspelning Kameravinkel Använda BD-Live-skivor med Internet SÖKA...36 SÄRSKILDA INSTÄLLNINGAR...37 Byta textning Byta ljudspår i film Ställa in BD-ljudläge Justera Bilden INNEHÅLL Funktionsinställning FUNKTIONSINSTÄLLNING Använda inställningsmenyn...40 Nätverksanslutning...51 Uppdatering av Programvara...54 Övrigt FELSÖKNING ORDLISTA SPRÅKKOD SPECIFIKATIONER

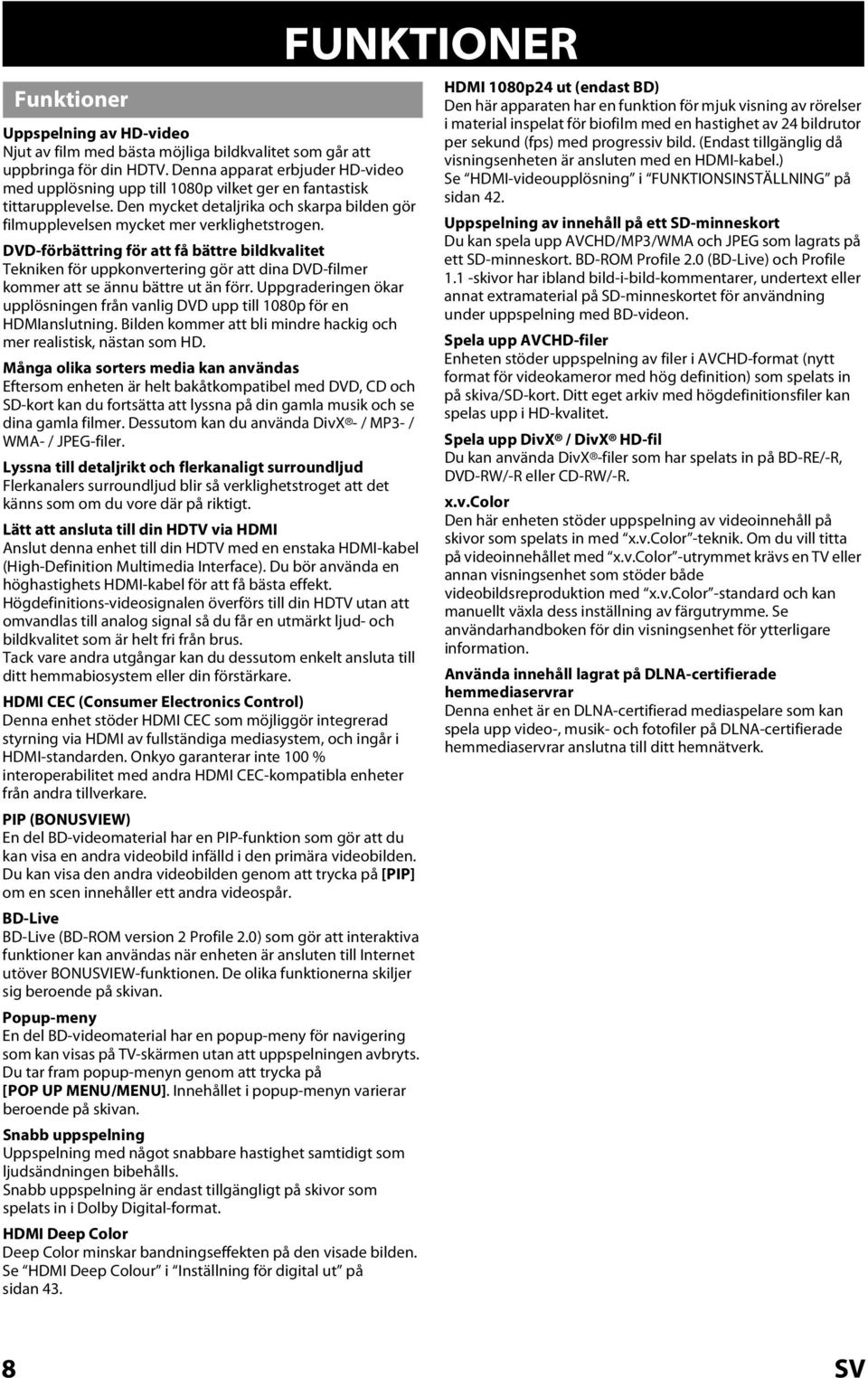

8 Funktioner Uppspelning av HD-video Njut av film med bästa möjliga bildkvalitet som går att uppbringa för din HDTV. Denna apparat erbjuder HD-video med upplösning upp till 1080p vilket ger en fantastisk tittarupplevelse. Den mycket detaljrika och skarpa bilden gör filmupplevelsen mycket mer verklighetstrogen. DVD-förbättring för att få bättre bildkvalitet Tekniken för uppkonvertering gör att dina DVD-filmer kommer att se ännu bättre ut än förr. Uppgraderingen ökar upplösningen från vanlig DVD upp till 1080p för en HDMIanslutning. Bilden kommer att bli mindre hackig och mer realistisk, nästan som HD. Många olika sorters media kan användas Eftersom enheten är helt bakåtkompatibel med DVD, CD och SD-kort kan du fortsätta att lyssna på din gamla musik och se dina gamla filmer. Dessutom kan du använda DivX - / MP3- / WMA- / JPEG-filer. Lyssna till detaljrikt och flerkanaligt surroundljud Flerkanalers surroundljud blir så verklighetstroget att det känns som om du vore där på riktigt. Lätt att ansluta till din HDTV via HDMI Anslut denna enhet till din HDTV med en enstaka HDMI-kabel (High-Definition Multimedia Interface). Du bör använda en höghastighets HDMI-kabel för att få bästa effekt. Högdefinitions-videosignalen överförs till din HDTV utan att omvandlas till analog signal så du får en utmärkt ljud- och bildkvalitet som är helt fri från brus. Tack vare andra utgångar kan du dessutom enkelt ansluta till ditt hemmabiosystem eller din förstärkare. HDMI CEC (Consumer Electronics Control) Denna enhet stöder HDMI CEC som möjliggör integrerad styrning via HDMI av fullständiga mediasystem, och ingår i HDMI-standarden. Onkyo garanterar inte 100 % interoperabilitet med andra HDMI CEC-kompatibla enheter från andra tillverkare. PIP (BONUIEW) En del BD-videomaterial har en PIP-funktion som gör att du kan visa en andra videobild infälld i den primära videobilden. Du kan visa den andra videobilden genom att trycka på [PIP] om en scen innehåller ett andra videospår. BD-Live BD-Live (BD-ROM version 2 Profile 2.0) som gör att interaktiva funktioner kan användas när enheten är ansluten till Internet utöver BONUIEW-funktionen. De olika funktionerna skiljer sig beroende på skivan. Popup-meny En del BD-videomaterial har en popup-meny för navigering som kan visas på TV-skärmen utan att uppspelningen avbryts. Du tar fram popup-menyn genom att trycka på [POP UP MENU/MENU]. Innehållet i popup-menyn varierar beroende på skivan. Snabb uppspelning Uppspelning med något snabbare hastighet samtidigt som ljudsändningen bibehålls. Snabb uppspelning är endast tillgängligt på skivor som spelats in i Dolby Digital-format. HDMI Deep Color Deep Color minskar bandningseffekten på den visade bilden. Se HDMI Deep Colour i Inställning för digital ut på sidan 43. FUNKTIONER HDMI 1080p24 ut (endast BD) Den här apparaten har en funktion för mjuk visning av rörelser i material inspelat för biofilm med en hastighet av 24 bildrutor per sekund (fps) med progressiv bild. (Endast tillgänglig då visningsenheten är ansluten med en HDMI-kabel.) Se HDMI-videoupplösning i FUNKTIONSINSTÄLLNING på sidan 42. Uppspelning av innehåll på ett SD-minneskort Du kan spela upp AVCHD/MP3/WMA och JPEG som lagrats på ett SD-minneskort. BD-ROM Profile 2.0 (BD-Live) och Profile 1.1 -skivor har ibland bild-i-bild-kommentarer, undertext eller annat extramaterial på SD-minneskortet för användning under uppspelning med BD-videon. Spela upp AVCHD-filer Enheten stöder uppspelning av filer i AVCHD-format (nytt format för videokameror med hög definition) som spelats in på skiva/sd-kort. Ditt eget arkiv med högdefinitionsfiler kan spelas upp i HD-kvalitet. Spela upp DivX / DivX HD-fil Du kan använda DivX -filer som har spelats in på BD-RE/-R, DVD-RW/-R eller CD-RW/-R. x.v.color Den här enheten stöder uppspelning av videoinnehåll på skivor som spelats in med x.v.color -teknik. Om du vill titta på videoinnehållet med x.v.color -utrymmet krävs en TV eller annan visningsenhet som stöder både videobildsreproduktion med x.v.color -standard och kan manuellt växla dess inställning av färgutrymme. Se användarhandboken för din visningsenhet för ytterligare information. Använda innehåll lagrat på DLNA-certifierade hemmediaservrar Denna enhet är en DLNA-certifierad mediaspelare som kan spela upp video-, musik- och fotofiler på DLNA-certifierade hemmediaservrar anslutna till ditt hemnätverk. 8

9 Symboler som används i handboken Vi använder följande symboler för att ange vilka mediatyper som är aktuella för de olika funktionerna. Symbol BD-V DVD-V Beskrivning Beskrivningen avser BD-video och BD-RE (ver. 2.1) / BD-R (ver. 1.1/ 1.2/ 1.3) som spelats in i BDMV-format Beskrivningen avser DVD-video FUNKTIONER CD AVCHD DivX MP3 WMA JPEG DLNA VIDEO DLNA MUSIC DLNA PHOTO Beskrivningen avser ljud-cd / DTS-CD Beskrivningen syftar till DVD-RW/-R och SDkort med AVCHD-filer Beskrivningen syftar till BD-RE/-R, DVD-RW/-R och CD-RW/-R med DivX -filer Beskrivningen syftar till BD-RE/-R, DVD-RW/-R, CD-RW/-R och SD-kort med MP3-filer Beskrivningen syftar till BD-RE/-R, DVD-RW/-R, CD-RW/-R och SD-kort med Windows Media Audio-filer Beskrivningen syftar till BD-RE/-R, DVD-RW/-R, CD-RW/-R och SD-kort med JPEG-filer Beskrivningen syftar till videofiler i DLNAhemservern Beskrivningen syftar till musikfiler i DLNAhemservern Beskrivningen syftar till fotofiler i DLNAhemservern Om ingen av symbolerna ovan finns under funktionsrubriken gäller funktionen för alla media. 9

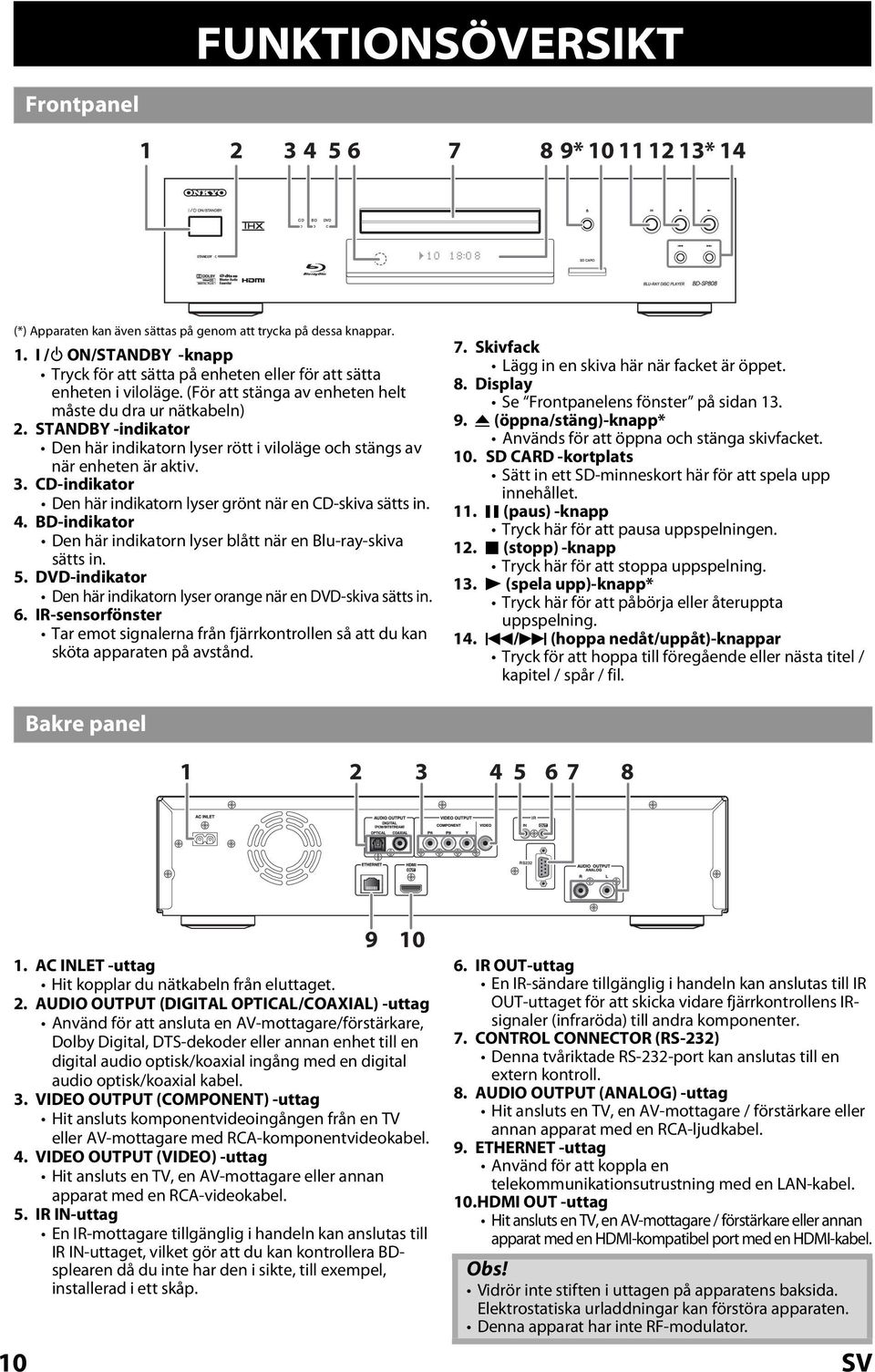

10 FUNKTIONSÖVERSIKT Frontpanel * * 14 (*) Apparaten kan även sättas på genom att trycka på dessa knappar. 1. I /Q ON/STANDBY -knapp Tryck för att sätta på enheten eller för att sätta enheten i viloläge. (För att stänga av enheten helt måste du dra ur nätkabeln) 2. STANDBY -indikator Den här indikatorn lyser rött i viloläge och stängs av när enheten är aktiv. 3. CD-indikator Den här indikatorn lyser grönt när en CD-skiva sätts in. 4. BD-indikator Den här indikatorn lyser blått när en Blu-ray-skiva sätts in. 5. DVD-indikator Den här indikatorn lyser orange när en DVD-skiva sätts in. 6. IR-sensorfönster Tar emot signalerna från fjärrkontrollen så att du kan sköta apparaten på avstånd. 7. Skivfack Lägg in en skiva här när facket är öppet. 8. Display Se Frontpanelens fönster på sidan A (öppna/stäng)-knapp* Används för att öppna och stänga skivfacket. 10. SD CARD -kortplats Sätt in ett SD-minneskort här för att spela upp innehållet. 11. F (paus) -knapp Tryck här för att pausa uppspelningen. 12. C (stopp) -knapp Tryck här för att stoppa uppspelning. 13. B (spela upp)-knapp* Tryck här för att påbörja eller återuppta uppspelning. 14. H/G (hoppa nedåt/uppåt)-knappar Tryck för att hoppa till föregående eller nästa titel / kapitel / spår / fil. Bakre panel IR IN RS AC INLET -uttag Hit kopplar du nätkabeln från eluttaget. 2. AUDIO OUTPUT (DIGITAL OPTICAL/COAXIAL) -uttag Använd för att ansluta en AV-mottagare/förstärkare, Dolby Digital, DTS-dekoder eller annan enhet till en digital audio optisk/koaxial ingång med en digital audio optisk/koaxial kabel. 3. VIDEO OUTPUT (COMPONENT) -uttag Hit ansluts komponentvideoingången från en TV eller AV-mottagare med RCA-komponentvideokabel. 4. VIDEO OUTPUT (VIDEO) -uttag Hit ansluts en TV, en AV-mottagare eller annan apparat med en RCA-videokabel. 5. IR IN-uttag En IR-mottagare tillgänglig i handeln kan anslutas till IR IN-uttaget, vilket gör att du kan kontrollera BDsplearen då du inte har den i sikte, till exempel, installerad i ett skåp IR OUT-uttag En IR-sändare tillgänglig i handeln kan anslutas till IR OUT-uttaget för att skicka vidare fjärrkontrollens IRsignaler (infraröda) till andra komponenter. 7. CONTROL CONNECTOR (RS-232) Denna tvåriktade RS-232-port kan anslutas till en extern kontroll. 8. AUDIO OUTPUT (ANALOG) -uttag Hit ansluts en TV, en AV-mottagare / förstärkare eller annan apparat med en RCA-ljudkabel. 9. ETHERNET -uttag Använd för att koppla en telekommunikationsutrustning med en LAN-kabel. 10.HDMI OUT -uttag Hit ansluts en TV, en AV-mottagare / förstärkare eller annan apparat med en HDMI-kompatibel port med en HDMI-kabel. Vidrör inte stiften i uttagen på apparatens baksida. Elektrostatiska urladdningar kan förstöra apparaten. Denna apparat har inte RF-modulator. 10

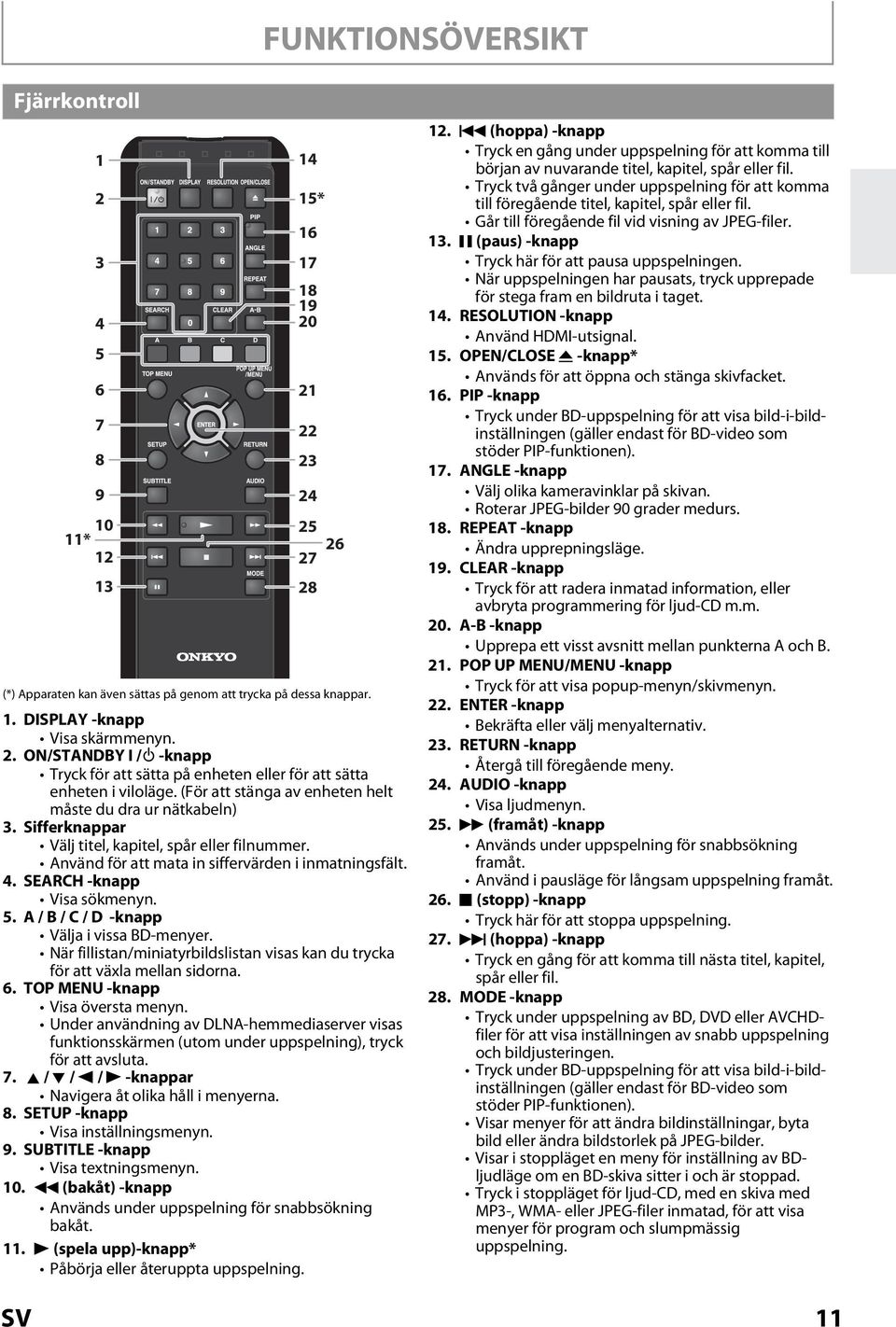

11 FUNKTIONSÖVERSIKT Fjärrkontroll (*) Apparaten kan även sättas på genom att trycka på dessa knappar. 1. DISPLAY -knapp Visa skärmmenyn. 2. ON/STANDBY I /Q -knapp Tryck för att sätta på enheten eller för att sätta enheten i viloläge. (För att stänga av enheten helt måste du dra ur nätkabeln) 3. Sifferknappar Välj titel, kapitel, spår eller filnummer. Använd för att mata in siffervärden i inmatningsfält. 4. SEARCH -knapp Visa sökmenyn. 5. A / B / C / D -knapp Välja i vissa BD-menyer. När fillistan/miniatyrbildslistan visas kan du trycka för att växla mellan sidorna. 6. TOP MENU -knapp Visa översta menyn. Under användning av DLNA-hemmediaserver visas funktionsskärmen (utom under uppspelning), tryck för att avsluta. 7. K / L / s / B -knappar Navigera åt olika håll i menyerna. 8. SETUP -knapp Visa inställningsmenyn. 9. SUBTITLE -knapp Visa textningsmenyn. 10. E (bakåt) -knapp Används under uppspelning för snabbsökning bakåt. 11. B (spela upp)-knapp* Påbörja eller återuppta uppspelning * * H (hoppa) -knapp Tryck en gång under uppspelning för att komma till början av nuvarande titel, kapitel, spår eller fil. Tryck två gånger under uppspelning för att komma till föregående titel, kapitel, spår eller fil. Går till föregående fil vid visning av JPEG-filer. 13. F (paus) -knapp Tryck här för att pausa uppspelningen. När uppspelningen har pausats, tryck upprepade för stega fram en bildruta i taget. 14. RESOLUTION -knapp Använd HDMI-utsignal. 15. OPEN/CLOSE A -knapp* Används för att öppna och stänga skivfacket. 16. PIP -knapp Tryck under BD-uppspelning för att visa bild-i-bildinställningen (gäller endast för BD-video som stöder PIP-funktionen). 17. ANGLE -knapp Välj olika kameravinklar på skivan. Roterar JPEG-bilder 90 grader medurs. 18. REPEAT -knapp Ändra upprepningsläge. 19. CLEAR -knapp Tryck för att radera inmatad information, eller avbryta programmering för ljud-cd m.m. 20. A-B -knapp Upprepa ett visst avsnitt mellan punkterna A och B. 21. POP UP MENU/MENU -knapp Tryck för att visa popup-menyn/skivmenyn. 22. ENTER -knapp Bekräfta eller välj menyalternativ. 23. RETURN -knapp Återgå till föregående meny. 24. AUDIO -knapp Visa ljudmenyn. 25. D (framåt) -knapp Används under uppspelning för snabbsökning framåt. Använd i pausläge för långsam uppspelning framåt. 26. C (stopp) -knapp Tryck här för att stoppa uppspelning. 27. G (hoppa) -knapp Tryck en gång för att komma till nästa titel, kapitel, spår eller fil. 28. MODE -knapp Tryck under uppspelning av BD, DVD eller AVCHDfiler för att visa inställningen av snabb uppspelning och bildjusteringen. Tryck under BD-uppspelning för att visa bild-i-bildinställningen (gäller endast för BD-video som stöder PIP-funktionen). Visar menyer för att ändra bildinställningar, byta bild eller ändra bildstorlek på JPEG-bilder. Visar i stoppläget en meny för inställning av BDljudläge om en BD-skiva sitter i och är stoppad. Tryck i stoppläget för ljud-cd, med en skiva med MP3-, WMA- eller JPEG-filer inmatad, för att visa menyer för program och slumpmässig uppspelning. 11

12 FUNKTIONSÖVERSIKT Sätta i batterier i fjärrkontrollen Sätt i 2 R6 (1,5V) batterierna med polerna vända enligt markeringarna i batterifacket på fjärrkontrollen. 1) Öppna luckan. Använda fjärrkontrollen Tänk på följande när du använder fjärrkontrollen: Se till att inga föremål skymmer vägen mellan fjärrkontrollen och apparatens IR-sensorfönster. Det kan bli svårt att använda fjärrkontrollen om IRsensorfönstret är utsatt för starkt solljus eller kraftig lysrörsbelysning. Fjärrkontroller för olika apparater kan störa varandra. Undvik användning av fjärrkontroll för andra apparater i närheten. Byt batterierna om du märker att fjärrkontrollens räckvidd börjar bli sämre. Maximal räckvidd är följande. 2) Sätt i batterierna. IR-sensorfönster BD-SP ca. 5 m Var noga med att placera batteriernas poler + och ] vända enligt markeringarna i batterifacket. 3) Stäng luckan. Öppningsskärm I stoppläget om Väljar-läge är inställt till Nätverk visas öppningsskärmen. Felaktig användning av batterierna kan leda till att de läcker eller spricker. Tänk på följande: Använd inte gamla och nya batterier tillsammans. Använd inte olika batterityper tillsammans. De kan likna varandra men ha olika spänningar. Se till att batteriernas + och poler överensstämmer med markeringarna i batterifacket. Ta ut batterierna ur facket om de inte ska användas under den närmaste månaden. När du slänger bort använda batterier måste du följa de regeringsföreskrifter eller miljöanvisningar som gäller i ditt land eller område. Batterier får inte laddas, kortslutas, värmas, brännas eller tas isär. Hemnätverk Hemnätverk : För att tillgå DLNA-hemserverlistan 12

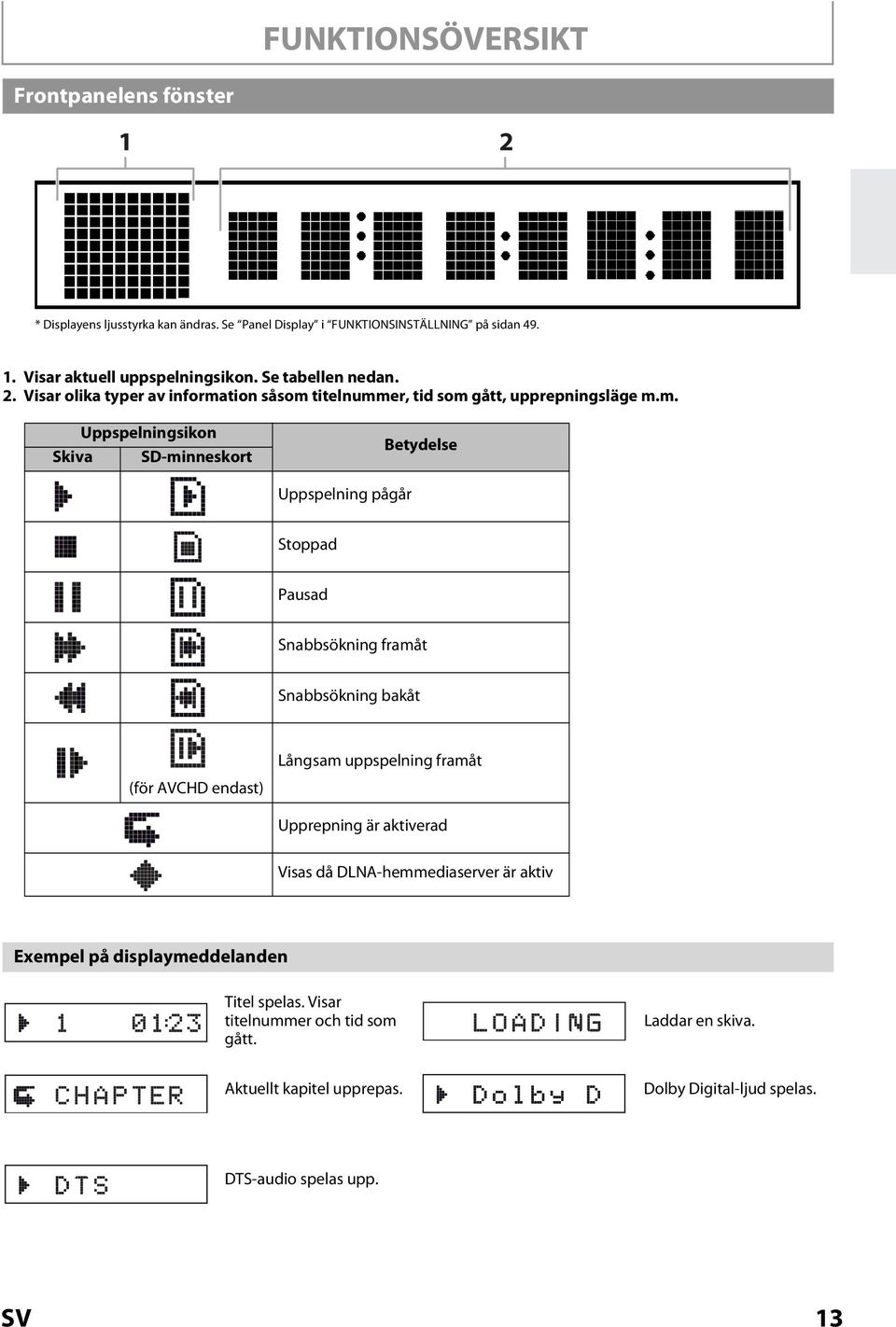

13 FUNKTIONSÖVERSIKT Frontpanelens fönster 1 2 * Displayens ljusstyrka kan ändras. Se Panel Display i FUNKTIONSINSTÄLLNING på sidan Visar aktuell uppspelningsikon. Se tabellen nedan. 2. Visar olika typer av information såsom titelnummer, tid som gått, upprepningsläge m.m. Uppspelningsikon Skiva SD-minneskort Betydelse Uppspelning pågår Stoppad Pausad Snabbsökning framåt Snabbsökning bakåt Långsam uppspelning framåt (för AVCHD endast) Upprepning är aktiverad Visas då DLNA-hemmediaserver är aktiv Exempel på displaymeddelanden Titel spelas. Visar titelnummer och tid som gått. Laddar en skiva. Aktuellt kapitel upprepas. Dolby Digital-ljud spelas. DTS-audio spelas upp. 13

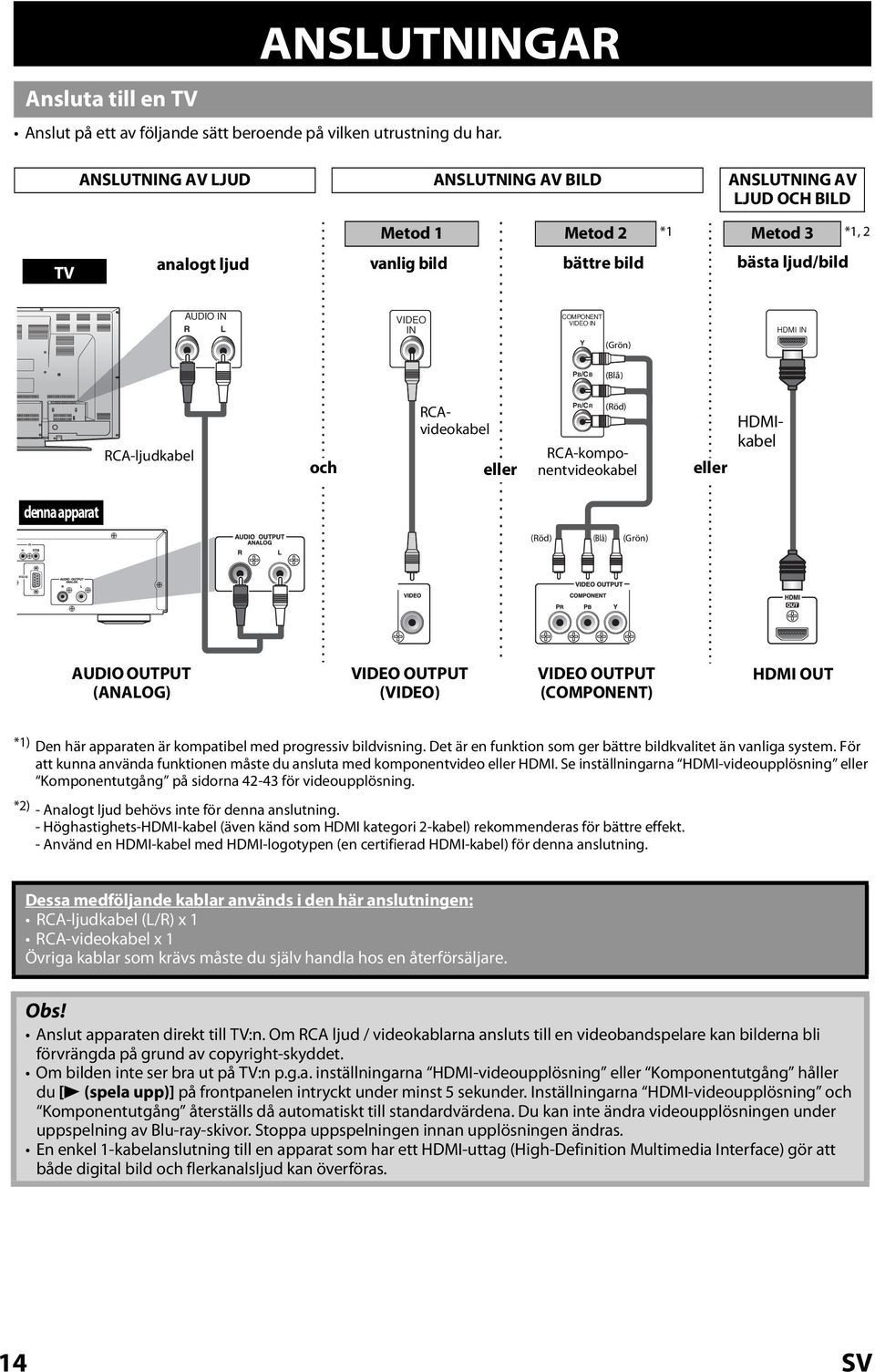

14 IN RS232 IR Ansluta till en TV ANSLUTNINGAR Anslut på ett av följande sätt beroende på vilken utrustning du har. ANSLUTNING AV LJUD ANSLUTNING AV BILD ANSLUTNING AV LJUD OCH BILD TV Metod 1 Metod 2 *1 Metod 3 *1, 2 analogt ljud vanlig bild bättre bild bästa ljud/bild AUDIO IN R L VIDEO IN COMPONENT VIDEO IN Y (Grön) HDMI IN PB/CB (Blå) RCA-ljudkabel PR/CR (Röd) RCAvideokabel RCA-komponentvideokabel och eller eller HDMIkabel denna apparat (Röd) (Blå) (Grön) AUDIO OUTPUT (ANALOG) VIDEO OUTPUT (VIDEO) VIDEO OUTPUT (COMPONENT) HDMI OUT *1) Den här apparaten är kompatibel med progressiv bildvisning. Det är en funktion som ger bättre bildkvalitet än vanliga system. För att kunna använda funktionen måste du ansluta med komponentvideo eller HDMI. Se inställningarna HDMI-videoupplösning eller Komponentutgång på sidorna för videoupplösning. *2) - Analogt ljud behövs inte för denna anslutning. - Höghastighets-HDMI-kabel (även känd som HDMI kategori 2-kabel) rekommenderas för bättre effekt. - Använd en HDMI-kabel med HDMI-logotypen (en certifierad HDMI-kabel) för denna anslutning. Dessa medföljande kablar används i den här anslutningen: RCA-ljudkabel (L/R) x 1 RCA-videokabel x 1 Övriga kablar som krävs måste du själv handla hos en återförsäljare. Anslut apparaten direkt till TV:n. Om RCA ljud / videokablarna ansluts till en videobandspelare kan bilderna bli förvrängda på grund av copyright-skyddet. Om bilden inte ser bra ut på TV:n p.g.a. inställningarna HDMI-videoupplösning eller Komponentutgång håller du [B (spela upp)] på frontpanelen intryckt under minst 5 sekunder. Inställningarna HDMI-videoupplösning och Komponentutgång återställs då automatiskt till standardvärdena. Du kan inte ändra videoupplösningen under uppspelning av Blu-ray-skivor. Stoppa uppspelningen innan upplösningen ändras. En enkel 1-kabelanslutning till en apparat som har ett HDMI-uttag (High-Definition Multimedia Interface) gör att både digital bild och flerkanalsljud kan överföras. 14

15 HDMI-läge och faktiska utsignaler ANSLUTNINGAR Tryck på [RESOLUTION] för att ändra videoupplösningen för videosignalen från HDMI OUT-uttaget. Videoupplösningen ändras på följande sätt varje gång du trycker på [RESOLUTION]. Frontpanelens fönster HDMIvideoupplösning *1 480/576 Interlaced B *1 480/576 Progressiv B B B B Progressiv Progressiv Interlaced Progressiv 24-rutors *2 B Direkt Källa *2 System för copyright-skydd För att spela upp de digitala videobilderna på en BD / DVD via en HDMI-anslutning är det nödvändigt att både enheten och TV:n (eller en AV-mottagare) stöder ett upphovsrättsskyddat system kallat HDCP (skyddssystem för digitalt innehåll med hög bandbredd). HDCP är en kopieringsskyddsteknik som omfattar datakryptering och verifiering av den anslutna AV-enheten. Denna apparat stöder HDCP. Läs din TV:s (eller AVmottagares) bruksanvisning för mer information. *1) 480i och 480p visas bara när en NTSC-skiva eller bildmaterial med 1080p24-bilder spelas upp. *2) Även om HDMI-videoupplösning är inställd till Direkt Källa ändras HDMI-videoupplösningen om din TV inte är kompatibel med videoupplösningen för en skivas material. Om man använder en TV som inte är HDCP-kompatibel visas inte bilden som den ska. Ljudsignalerna från HDMI OUT-uttaget (inklusive samplingsfrekvens, antal kanaler och bitlängd) kan begränsas av den anslutna apparaten. Bland de enheter som stöder HDMI finns det några som inte stöder ljudsändning (t.ex. projektorer). I anslutningar till apparater såsom denna skickas inga ljudsignaler från HDMI OUT-uttaget. Ljud- och bildsignaler kan bli tillfälligt distorderade när du ändrar till/från HDMI-läge. Du kan även ändra HDMI-utgångsläget från inställningen HDMI-videoupplösning i Video -menyn. I denna meny kan du se vilka HDMI-upplösningar som stöds av den anslutna TV:n. Se sidan 42. Du kan ändra HDMI-visningsläge med [RESOLUTION] under uppspelningen också. (Det här är inte tillgängligt under BD/AVCHD-uppspelning.) För att få naturlig och högkvalitativ filmreproducering av 24-bilders filmmaterial ska du använda en HDMI-kabel (HDMI-kabel för hög hastighet rekommenderas) och väj 1080p24, Auto eller Direkt Källa om den anslutna visningenheten är kompatibel med 1080p24-bildrutor. Om skivan innehåller video med 1080p24-bildrutor sänds en 60-rutors eller 50-rutors bild om du inte väljer 1080p24. För AVCHD och DivX, visas 24-bilders filmmaterial som 60-bildrutor, även om den anslutna enheten är kompatibel med 1080p24-bildrutor och HDMI-videoupplösning är inställd på 1080p24, Auto eller Direkt Källa. När HDMI-videoupplösning är inställt på 1080p, 1080p24 eller Direkt Källa ställs Komponentutgång automatiskt in på 480i/576i. Om videon inte sänds ordentligt från HDMI OUT-uttaget när du har ställt in HDMI-videoupplösning - inställningen kan du ändra HDMI-videoupplösningen till den kompatibla upplösningen genom att trycka på [RESOLUTION] eller hålla [B (spela upp)] nertryckt på frontpanelen i minst 5 sekunder för att återställa inställningen. HDMI Deep Colour är endast tillgänglig när visningsenheten är ansluten med HDMI-kabel och stöder HDMI Deep Colour. För Auto i HDMI Deep Colour rekommenderas en HDMI-höghastighetskabel. HDMI-ljudinställning När du använder HDMI-anslutningar ställer du in HDMI-ljudutgång i Ljud -menyn beroende på vilka specifikationer apparaten har som ska anslutas. Se sidan 44. Apparat som ska anslutas HDMI-ljudutgång -inställning HDMI-ljudsignal Apparat som kan avkoda Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS eller DTS-HD Apparat kompatibel med mottagning av 3- eller flerkanaligt ljud (men inte kompatibel med Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS eller DTS-HD) Enhet som stöder två kanaler i den ingående ljudsignalen eller en enhet helt utan stöd för ingående ljud HDMI-anslutning till en TV och digitalt ljud (koaxial eller optisk kabel) till en AV-förstärkare HDMI Multi(Normal) HDMI Multi(LPCM) HDMI 2ch Stäng av ljud Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, eller DTS-HD -bitflöde matas ut från HDMI OUT-uttaget. Gör högtalarinställningar på ansluten AV-förstärkare o.s.v. Flerkanaliga ljudsignaler sänds från HDMI OUTuttaget. Gör högtalarinställningar med de alternativ som visas när du väljer HDMI Multi(LPCM). Se sidan 44. Nermixade 2-kanaliga ljudsignaler sänds från HDMI OUT-uttaget. HDMI-ljudet tystas och Dolby Digital / DTS-bitflöde eller LPCM sänds från AUDIO OUTPUT (DIGITAL OPTICAL/COAXIAL)-uttagen beroende på inställningen av Digital utgång. Se sidan

16 S Ljudsignaler sända från HDMI OUT-uttaget Media BD-video HDMIljudutgång - inställning A BD-ljudläge - inställning A Ljudkälla ANSLUTNINGAR HDMI Multi(Normal) HDMI Multi(LPCM) HDMI 2ch Mix ljudututmatning Mix ljudututmatning Vilka ljudformat som kan sändas beror på den anslutna enhetens kompatibilitet. Dolby Digital Dolby Digital Dolby Digital Multi PCM Multi PCM Dolby Digital Plus Dolby Digital Plus Nermixad 2- kanalig PCM Mix ljudututmatning Nermixad 2- kanalig PCM Dolby Digital Multi PCM *1 Multi PCM *2 Nermixad 2- kanalig PCM *1 Nermixad 2- kanalig PCM *2 Dolby TrueHD Dolby TrueHD Dolby Digital Multi PCM *3 Multi PCM *4 Nermixad 2- kanalig PCM *3 Nermixad 2- kanalig PCM *4 DTS DTS DTS Multi PCM *6 Multi PCM *6 Nermixad 2- kanalig PCM Nermixad 2- kanalig PCM DTS-HD DTS-HD DTS Multi PCM *1, 6 Multi PCM *5, 6 Nermixad 2- kanalig PCM *1 Nermixad 2- kanalig PCM *5 LPCM Multi LPCM Multi PCM Multi PCM Multi PCM Nermixad 2- kanalig PCM Nermixad 2- kanalig PCM Dolby Digital Dolby Digital Multi PCM Nermixad 2 kanalig PCM DVD-video DTS DTS Multi PCM Nermixad 2 kanalig PCM LPCM 2-kanals PCM 2-kanals PCM 2-kanals PCM MPEG MPEG Multi PCM Nermixad 2 kanalig PCM Ljud-CD PCM 2-kanals PCM 2-kanals PCM 2-kanals PCM DTS-CD DTS DTS Multi PCM Nermixad 2 kanalig PCM Dolby Digital Dolby Digital Multi PCM Nermixad 2 kanalig PCM AVCHD LPCM Multi PCM Multi PCM Nermixad 2 kanalig PCM Dolby Digital Dolby Digital Multi PCM Nermixad 2-kanalig PCM DivX PCM 2-kanals PCM 2-kanals PCM 2-kanals PCM MP3 MP3 2-kanals PCM 2-kanals PCM 2-kanals PCM WMA WMA 2-kanals PCM 2-kanals PCM 2-kanals PCM HDljudutmatning HDljudutmatning HDljudutmatning DLNAvideo DLNAmusik Dolby Digital Dolby Digital Multi PCM Nermixad 2 kanalig PCM MP2 2-kanals PCM 2-kanals PCM 2-kanals PCM LPCM Multi PCM Multi PCM Nermixad 2 kanalig PCM MP3/WMA/LPCM 2-kanals PCM 2-kanals PCM 2-kanals PCM *1 Fullt avkodad. *2 Endast den självständiga underströmmen avkodas. *3 Dolby TrueHD-strömmen avkodas. *4 Endast Dolby Digital-underströmmen avkodas. *5 Endast kärnunderströmmen avkodas. *6 När ljudkällan är flerkanalig, avkodad som 7.1-kanalig. Men antalet sändningskanaler beror på antalet anslutna högtalare. Om inte ansluten apparat är kompatibel med HDMI BITSTREAM matas ljudet ut som multi-lpcm eller 2-kanals nedmixad LPCM beroende på den anslutna apparatens egenskaper även om du väljer HDMI Multi(Normal) som HDMI-ljudutgång -inställning. Se sidan 44. Om den anslutna enheten inte är kompatibel med AAC sänds ljudet ut som PCM beroende på den anslutna enhetens egenskaper. När du spelar upp en BD-video som bara innehåller det primära ljudet är ljudsändningen samma fall som HDljudutmatning även om BD-ljudläge är inställd på Mix ljudututmatning. Ljudsignalerna från HDMI OUT-uttaget (inklusive samplingsfrekvens, antal kanaler och bitlängd) kan begränsas av den anslutna apparaten. Bland de enheter som stöder HDMI finns det några som inte stöder ljudsändning (t.ex. projektorer). I anslutningar till apparater såsom denna skickas inga ljudsignaler från HDMI OUT-uttaget. Ljud- och bildsignaler kan bli tillfälligt distorderade när du ändrar till/från HDMI-läge. 16

17 ANSLUTNINGAR Ansluta till en ljudanläggning Alla apparater ska stängas av innan några anslutningar görs. Mer information om externa apparater finns i respektive bruksanvisningar. Ansluta analogt 2-kanalsljud audio stereosystem AUDIO IN R L analoga ljudingångar RCA-ljudkabel denna apparat IN IR AUDIO OUTPUT (ANALOG) Ansluta digitalt ljud audio AV-mottagare / förstärkare DIGITAL AUDIO INPUT OPTICAL DIGITAL AUDIO INPUT COAXIAL optisk ingång för digitalt ljud optisk kabel för digitalt ljud eller koaxialkabel för digitalt ljud koaxialingång för digitalt ljud denna apparat IN IR RS232 AUDIO OUTPUT (DIGITAL OPTICAL/COAXIAL) Dessa medföljande kablar används i de här anslutningarna: RCA-ljudkabel (L/R) x 1 Övriga kablar som krävs måste du själv handla hos en återförsäljare. Anmärkning om optisk kabel för digitalt ljud Optiska kablar för digitalt ljud kan skadas om de böjs i skarpa vinklar. Förvara kablarna hopprullade i cirklar med en diameter på minst 15 cm. Använd en kabel som är högst 3 m lång. Tryck in kontakterna ordentligt i ingångarna vid anslutning. Om en kontakt är dammigt eller smutsigt ska det rengöras med en mjuk tygduk innan det ansluts till en ingång. 17

18 ANSLUTNINGAR S Ljudsignaler sända från AUDIO OUTPUT (DIGITAL OPTICAL/COAXIAL)-uttagen För att inställningarna i Digital utgång ska aktiveras måste HDMI-ljudutgång vara inställt på Stäng av ljud. Annars har inställningarna som utfördes i HDMI-ljudutgång prioritet och samma signal som sänds från HDMI OUT-uttaget sänds även från AUDIO OUTPUT (DIGITAL OPTICAL/COAXIAL)-uttagen. (Förutom att Dolby Digital sänds i stället för Dolby Digital Plus och Dolby TrueHD och DTS-signalen sänds i stället för DTS-HD.) Media BD-video Digital utgång - inställning A BD-ljudläge - inställning A Ljudkälla HD-ljudutmatning Bitflöde Mix ljudututmatning HD-ljudutmatning LPCM Vilka ljudformat som kan sändas beror på den anslutna enhetens kompatibilitet. Dolby Digital Dolby Digital Dolby Digital Dolby Digital Plus Dolby Digital Dolby Digital Nermixad 2 kanalig PCM Nermixad 2 kanalig PCM *1 Nermixad 2 kanalig Dolby TrueHD Dolby Digital Dolby Digital PCM *3 DTS DTS DTS Nermixad 2 kanalig PCM DTS-HD DTS DTS Nermixad 2 kanalig PCM *1 LPCM Nermixad 2 kanalig PCM Nermixad 2 kanalig PCM Nermixad 2 kanalig PCM Mix ljudututmatning Nermixad 2 kanalig PCM Nermixad 2 kanalig PCM *2 Nermixad 2 kanalig PCM *4 Nermixad 2 kanalig PCM Nermixad 2 kanalig PCM *5 Nermixad 2 kanalig PCM Dolby Digital Dolby Digital Nermixad 2 kanalig PCM DVD-video DTS DTS Nermixad 2 kanalig PCM LPCM 2-kanals PCM 2-kanals PCM MPEG MPEG Nermixad 2 kanalig PCM Ljud-CD PCM 2-kanals PCM 2-kanals PCM DTS-CD DTS DTS Nermixad 2 kanalig PCM Dolby Digital Dolby Digital Nermixad 2 kanalig PCM AVCHD LPCM Nermixad 2 kanalig PCM Nermixad 2 kanalig PCM Dolby Digital Dolby Digital Nermixad 2 kanalig PCM DivX PCM 2-kanals PCM 2-kanals PCM MP3 MP3 2-kanals PCM 2-kanals PCM WMA WMA 2-kanals PCM 2-kanals PCM DLNAvideo DLNAmusik Dolby Digital Dolby Digital Nermixad 2 kanalig PCM MP2 2-kanals PCM 2-kanals PCM LPCM Nermixad 2 kanalig PCM Nermixad 2 kanalig PCM MP3/WMA/LPCM 2-kanals PCM 2-kanals PCM *1 Fullt avkodad. *2 Endast den självständiga underströmmen avkodas. *3 Dolby TrueHD-strömmen avkodas. *4 Endast Dolby Digital-underströmmen avkodas. *5 Endast kärnunderströmmen avkodas. När du spelar upp en BD-video som bara innehåller det primära ljudet är ljudsändningen samma fall som HD-ljudutmatning även om BD-ljudläge är inställd på Mix ljudututmatning. Om den anslutna enheten inte är kompatibel med AAC sänds ljudet ut som PCM beroende på den anslutna enhetens egenskaper. För att få ut LPCM-signalen från AUDIO OUTPUT (DIGITAL OPTICAL/COAXIAL)-uttagen samtidigt som HDMIljudsignalen ställer du in HDMI-ljudutgång -inställningen till HDMI Multi(LPCM). 18

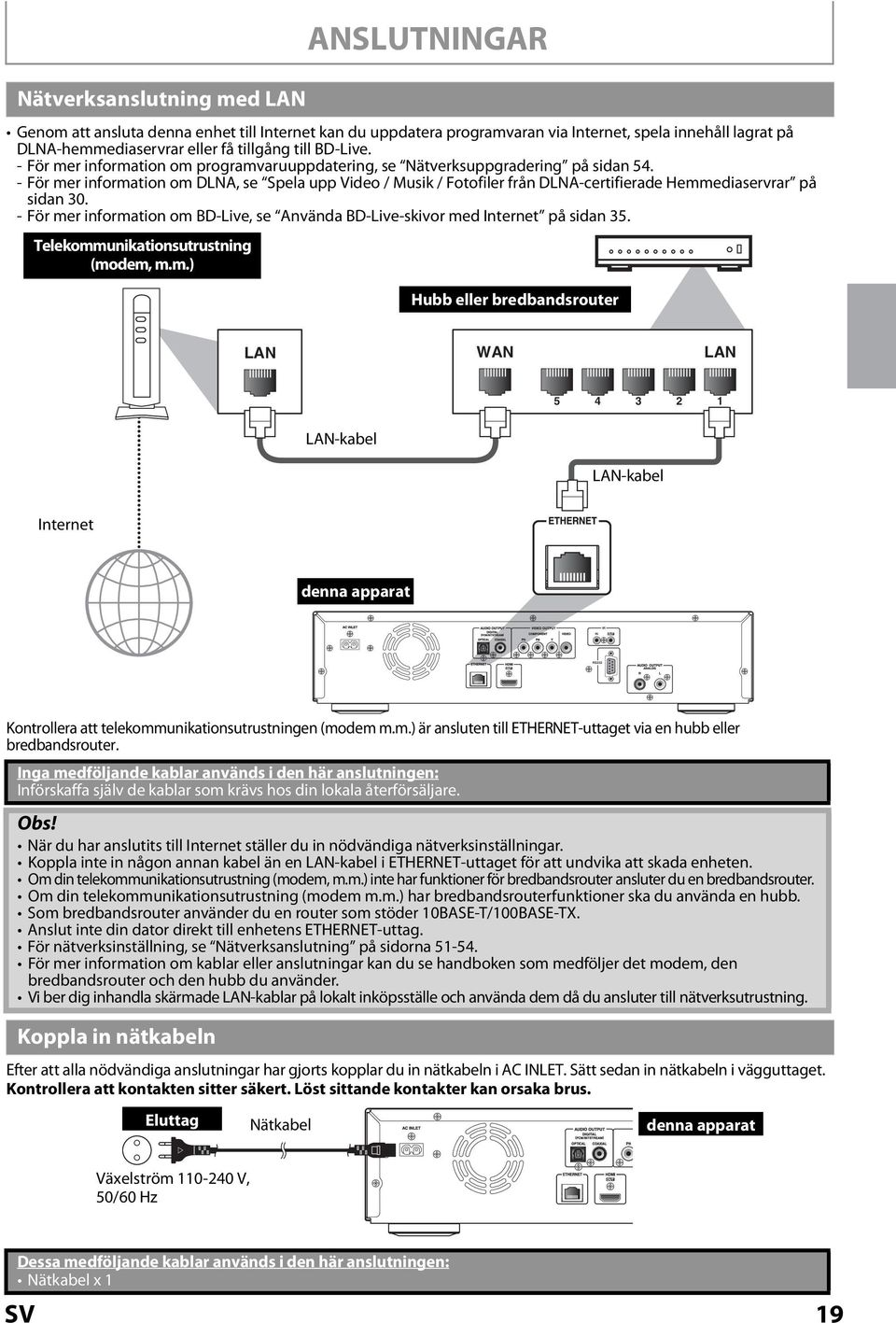

19 IN ANSLUTNINGAR Nätverksanslutning med LAN Genom att ansluta denna enhet till Internet kan du uppdatera programvaran via Internet, spela innehåll lagrat på DLNA-hemmediaservrar eller få tillgång till BD-Live. - För mer information om programvaruuppdatering, se Nätverksuppgradering på sidan För mer information om DLNA, se Spela upp Video / Musik / Fotofiler från DLNA-certifierade Hemmediaservrar på sidan För mer information om BD-Live, se Använda BD-Live-skivor med Internet på sidan 35. Telekommunikationsutrustning (modem, m.m.) Hubb eller bredbandsrouter LAN WAN LAN LAN-kabel LAN-kabel Internet denna apparat IR RS232 Kontrollera att telekommunikationsutrustningen (modem m.m.) är ansluten till ETHERNET-uttaget via en hubb eller bredbandsrouter. Inga medföljande kablar används i den här anslutningen: Införskaffa själv de kablar som krävs hos din lokala återförsäljare. När du har anslutits till Internet ställer du in nödvändiga nätverksinställningar. Koppla inte in någon annan kabel än en LAN-kabel i ETHERNET-uttaget för att undvika att skada enheten. Om din telekommunikationsutrustning (modem, m.m.) inte har funktioner för bredbandsrouter ansluter du en bredbandsrouter. Om din telekommunikationsutrustning (modem m.m.) har bredbandsrouterfunktioner ska du använda en hubb. Som bredbandsrouter använder du en router som stöder 10BASE-T/100BASE-TX. Anslut inte din dator direkt till enhetens ETHERNET-uttag. För nätverksinställning, se Nätverksanslutning på sidorna För mer information om kablar eller anslutningar kan du se handboken som medföljer det modem, den bredbandsrouter och den hubb du använder. Vi ber dig inhandla skärmade LAN-kablar på lokalt inköpsställe och använda dem då du ansluter till nätverksutrustning. Koppla in nätkabeln Efter att alla nödvändiga anslutningar har gjorts kopplar du in nätkabeln i AC INLET. Sätt sedan in nätkabeln i vägguttaget. Kontrollera att kontakten sitter säkert. Löst sittande kontakter kan orsaka brus. Eluttag Nätkabel denna apparat Växelström V, 50/60 Hz Dessa medföljande kablar används i den här anslutningen: Nätkabel x 1 19

20 ANSLUTNINGAR Kontrollera AV-komponenter som är Utom Räckhåll Du kan använda följande flerrumsutrustningar för att kontrollera BD-SP808 då den befinner sig utanför fjärrkontrollens räckvidd: Flerrumsutrustningar som de gjorda av Niles och Xantech. IN IR IN IR RS232 Kontrollera Andra AV-komponenter Utom Räckhåll Om någon annan AV-komponent befinner sig utom sin fjärrkontrolls räckhåll kan du inhandla en i handeln tillgänglig IRsändare för att sända fjärrkontrollsignalerna mottagna genom BD-SP808:s IR IN-uttag på nytt, så som visas nedan. Signalflöde IR IN IR OUT Annan komponent Anslutningsblock BD-SP808 IR-sändare Fjärrkontroll Anslut IR-sändaren till BD-SP808:s IR OUT-uttag, och placera IR-sändaren framför den andra AV-komponentens fjärrkontrollsensor (som vanligtvis sitter på frontpanelen), så som visas nedan. Se instruktionerna som medföljer med IRsändaren. från anslutningsblock Miniplugg-kabel Annan komponent Fjärrkontrollsensor IR-sändare IN IR Miniplugg BD-SP808 IR-sändare Signalflöde Endast fjärrkontrollsignaler mottagna av BD-SP808:s IR IN-uttag går ut genom IR OUT-uttaget. Signaler som tas upp av BD-SP808:s fjärrkontrollsensor sänds inte ut. 20

21 INFORMATION OM UPPSPELNING Läs följande information innan du startar uppspelning av en skiva. Skivor och filer som kan spelas Denna apparat klarar av att spela följande skivor/filer. Om du vill spela upp en skiva/fil ska du kontrollera att den uppfyller kraven för regionkoderna enligt beskrivningen på den bakre pärmen och färgsystemen enligt beskrivningen nedan. Skivor med följande logotyper kan spelas. Ingen garanti finns för att andra skivor kan spelas. Spelbara skivor Blu-ray - BD-video (enkelskikts / dubbelskikts) - BD-RE* (ver. 2.1) (enkelskikts / dubbelskikts) (inspelad i formatet BDMV) - BD-R (ver. 1.1/ 1.2/ 1.3) (enkelskikts / dubbelskikts) (inspelad i formatet BDMV) (Skivor som inte slutförts kanske inte går att spela.) Logotyper DVD-video DVD-RW (enkelskikts) (endast slutförda skivor brända i videoläge) DVD-R (enkelskikts/dubbelskikts) (endast slutförda skivor brända i videoläge) TM TM CD-DA (ljud-cd) CD-RW CD-R DTS-CD - * På grund av den normgivande myndighetens avsikt att vidareutveckla skivformatet Blu-ray kan företaget inte garantera eller borga för att framtida utökningar av skivformatet Blu-ray kan spelas på den här produkten. Filtyp/ Skivformat/ Data :Stöds Skiv-/Kort-/Mediatyp BD-R BD-RE DVD-R/-RW CD-R/-RW SD-minneskort (8MB - 2GB) SDHC-minneskort (4GB - 8GB) minisd-kort (8MB - 2GB) microsd-kort (8MB - 2GB) BDMV ] ] ] ] videoläge ] ] ] ] ] ljud-cd ] ] ] ] ] DivX ] ] MP3, WMA JPEG MPEG1, MPEG2 ] ] ] ] ] AVCHD ] ] ] ] Bild-i-bild-kommentar, undertexter eller annat extramaterial för BD-ROM ver. 2 (Profile 2.0 / Profile 1.1) DLNA ] 21

22 INFORMATION OM UPPSPELNING OM DIVX VIDEO: DivX är ett digitalt videoformat som skapats av DivX, Inc. Det här är en officiell DivX-certifierad enhet som spelar upp DivX-video. Gå till för mer information och programverktyg för att konvertera dina filer till DivX-video. OM DIVX VIDEO-ON-DEMAND: Denna av DivX Certified certifierade enhet måste vara registrerad för att kunna spela DivX Video-On-Demand (VOD). Generera registreringskoden genom att hitta DivX VOD-avsnittet i enhetens inställningsmeny. Gå till vod.divx.com med koden för att slutföra registreringsprocessen och få mer information om DivX VOD. DivX Certified för att spela upp DivX video på upp till HD 1080p, inklusive premiuminnehåll. Skivor som innehåller DivX -filer med DivX GMC-funktion (Global Motion Compensation), som är en DivX - tilläggsfunktion, kan inte spelas upp på denna enhet. Anmärkningar om SD-minneskort Ta inte ut SD-minneskort och placera inte enheten i vänteläge när innehållet på kortet spelas upp. Det kan leda till tekniska fel eller att data på kortet försvinner. Förvara SD-minneskort i askarna när de inte används. Försök inte att öppna eller modifiera kortet. Vidrör inte kortkontakterna med fingrarna eller något metallföremål. Sätt inte fast ytterligare etiketter på korten. Ta inte bort originaletiketten från SD-minneskort. Den här apparaten har stöd för SD-minneskort med filsystemen FAT12 / FAT16 samt SDHC-minneskort med filsystemet FAT32. Den här apparaten kanske inte kan läsa SD-minneskort som har formaterats med en dator. I så fall kan du formatera om SD-minneskortet i den här apparaten och försöka igen. Den här apparaten har inte stöd för minisdhc- eller microsdhc-minneskort. För minisd- och microsd-minneskort måste en adapter användas. minisdkortadapter minisd-kort microsdkortadapter microsd -kort Delar av denna produkt skyddas av upphovsrätt och tillhandahålls under licens från ARIS / SOLANA / 4C. 22
