1 FÖRVARING & INVALLNING Miljö- och materialcontainers MILJÖ- OCH MATERIALCONTAINERS På efterföljande sidor presenterar vi ett urval av miljö- och materialcontainers som IKAROS AB kan erbjuda. Vi ser till så att Ni har de allra bästa produkter på marknaden att välja mellan. Hittar ni inte det Ni söker, fråga oss! Vi kan tillverka efter Era behov och önskemål. 78

2 ring:

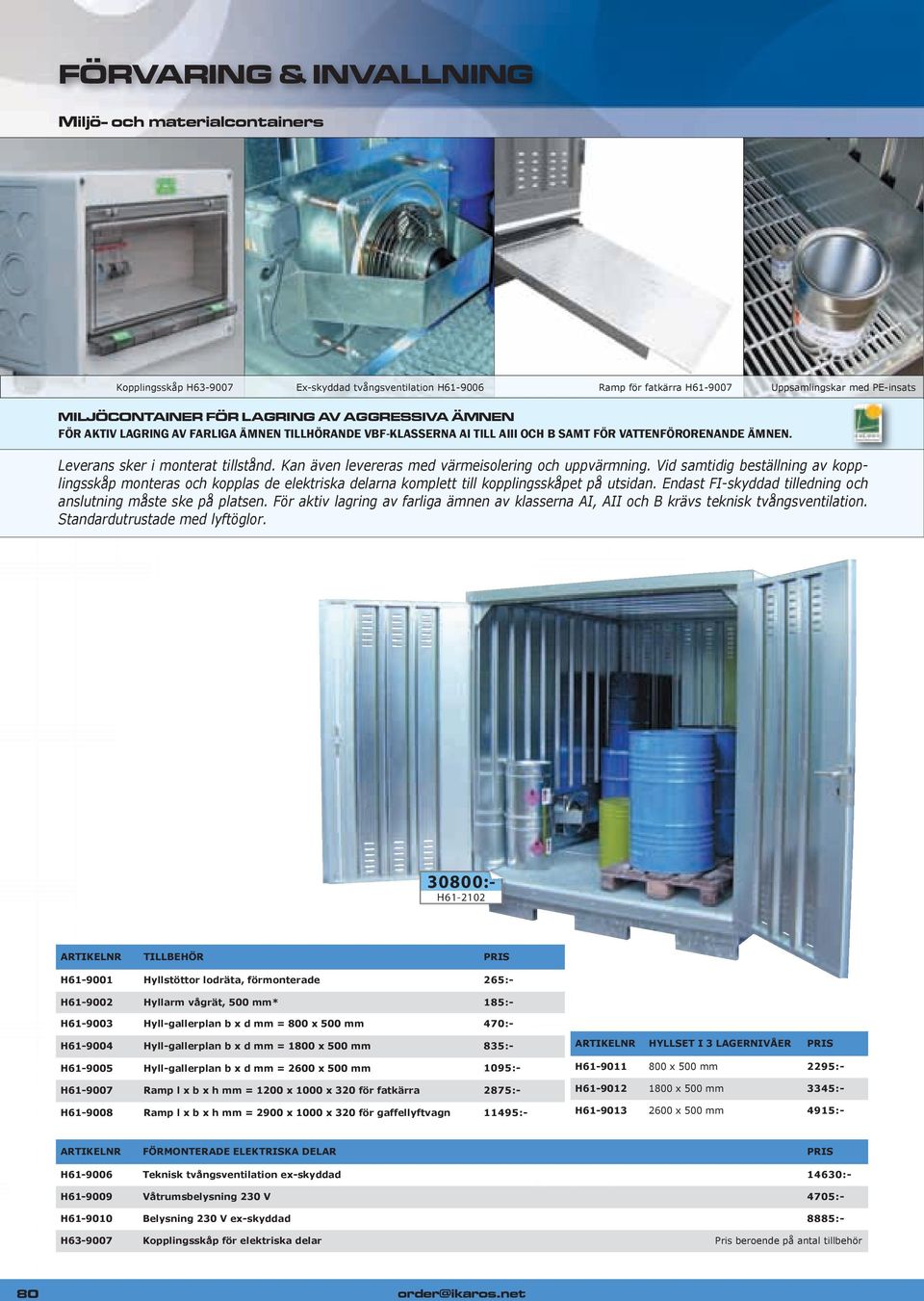

3 FÖRVARING & INVALLNING Miljö- och materialcontainers Kopplingsskåp H Ex-skyddad tvångsventilation H Ramp för fatkärra H Uppsamlingskar med PE-insats MILJÖCONTAINER FÖR LAGRING AV AGGRESSIVA ÄMNEN FÖR AKTIV LAGRING AV FARLIGA ÄMNEN TILLHÖRANDE VBF-KLASSERNA AI TILL AIII OCH B SAMT FÖR VATTENFÖRORENANDE ÄMNEN. Leverans sker i monterat tillstånd. Kan även levereras med värmeisolering och uppvärmning. Vid samtidig beställning av kopplingsskåp monteras och kopplas de elektriska delarna komplett till kopplingsskåpet på utsidan. Endast FI-skyddad tilledning och anslutning måste ske på platsen. För aktiv lagring av farliga ämnen av klasserna AI, AII och B krävs teknisk tvångsventilation. Standardutrustade med lyftöglor :- H ARTIKELNR TILLBEHÖR PRIS H Hyllstöttor lodräta, förmonterade 265:- H Hyllarm vågrät, 500 mm* 185:- H Hyll-gallerplan b x d mm = 800 x 500 mm 470:- H Hyll-gallerplan b x d mm = 1800 x 500 mm 835:- H Hyll-gallerplan b x d mm = 2600 x 500 mm 1095:- H Ramp l x b x h mm = 1200 x 1000 x 320 för fatkärra 2875:- H Ramp l x b x h mm = 2900 x 1000 x 320 för gaffellyftvagn 11495:- ARTIKELNR HYLLSET I 3 LAGERNIVÅER PRIS H x 500 mm 2295:- H x 500 mm 3345:- H x 500 mm 4915:- ARTIKELNR FÖRMONTERADE ELEKTRISKA DELAR PRIS H Teknisk tvångsventilation ex-skyddad 14630:- H Våtrumsbelysning 230 V 4705:- H Belysning 230 V ex-skyddad 8885:- H Kopplingsskåp för elektriska delar Pris beroende på antal tillbehör 80 order@ikaros.net

4 MILJÖCONTAINER FÖR LAGRING AV AGGRESSIVA ÄMNEN FÖR AKTIV LAGRING AV FARLIGA ÄMNEN TILLHÖRANDE VBF-KLASSERNA AI TILL AIII OCH B SAMT FÖR VATTENFÖRORENANDE ÄMNEN :- H Hyllor INGÅR EJ. Se sid. 80 H ARTIKELNR TYPBETECKNING UTVÄNDIGA MÅTT (L x B x H) VOLYM PRIS H SLH 1 x 2 Förzinkad 1075 x 2075 x 2375 mm 310 L 19850:- H SLH 1 x 2 Förzinkad/Utv Lackerad 1075 x 2075 x 2375 mm 310 L 22475:- H SLH 2 x 2 Förzinkad 2075 x 2075 x 2375 mm 660 L 30800:- H SLH 2 x 2 Förzinkad/Utv Lackerad 2075 x 2075 x 2375 mm 660 L 33440:- H SLH 3 x 2 Förzinkad 3075 x 2075 x 2375 mm 1200 L 34485:- H SLH 3 x 2 Förzinkad/Utv Lackerad 3075 x 2075 x 2375 mm 1200 L 38150:- H SLH 4 x 2 Förzinkad 4075 x 2075 x 2375 mm 1000 L 49115:- H SLH 4 x 2 Förzinkad/Utv Lackerad 4075 x 2075 x 2375 mm 1000 L 54800:- H SLH 5 x 2 Förzinkad 5075 x 2075 x 2375 mm 1300 L 52250:- H SLH 5 x 2 Förzinkad/Utv Lackerad 5075 x 2075 x 2375 mm 1300 L 57500:- H SLH 6 x 2 Förzinkad 6075 x 2075 x 2375 mm 1500 L 70500:- H SLH 6 x 2 Förzinkad/Utv Lackerad 6075 x 2075 x 2375 mm 1500 L 76800:- H SLH 4 x 3 Förzinkad 4075 x 2875 x 2375 mm 2 x 1000 L 55400:- H SLH 4 x 3 Förzinkad/Utv Lackerad 4075 x 2875 x 2375 mm 2 x 1000 L 62700:- H B SLH 6 x 3 Förzinkad 6075 x 2875 x 2375 mm 2 x 1500 L 78400:- H SLH 6 x 3 Förzinkad/Utv Lackerad 6075 x 2875 x 2375 mm 2 x 1500 L 82600:- H * SLH 5 x 4 Förzinkad 5075 x 4075 x 2585 mm 2 x 1200 L H * SLH 5 x 4 Förzinkad/Utv Lackerad 5075 x 4075 x 2585 mm 2 x 1200 L H ** SLH 5 x 6 Förzinkad 5075 x 6075 x 2585 mm 3 x 1200 L H ** SLH 5 x 6 Förzinkad/Utv Lackerad 5075 x 6075 x 2585 mm 3 x 1200 L * H och H levereras i 2 delar och slutmonteras av kund på plats. ** H och H levereras i 3 delar och slutmonteras av kund på plats. ring:

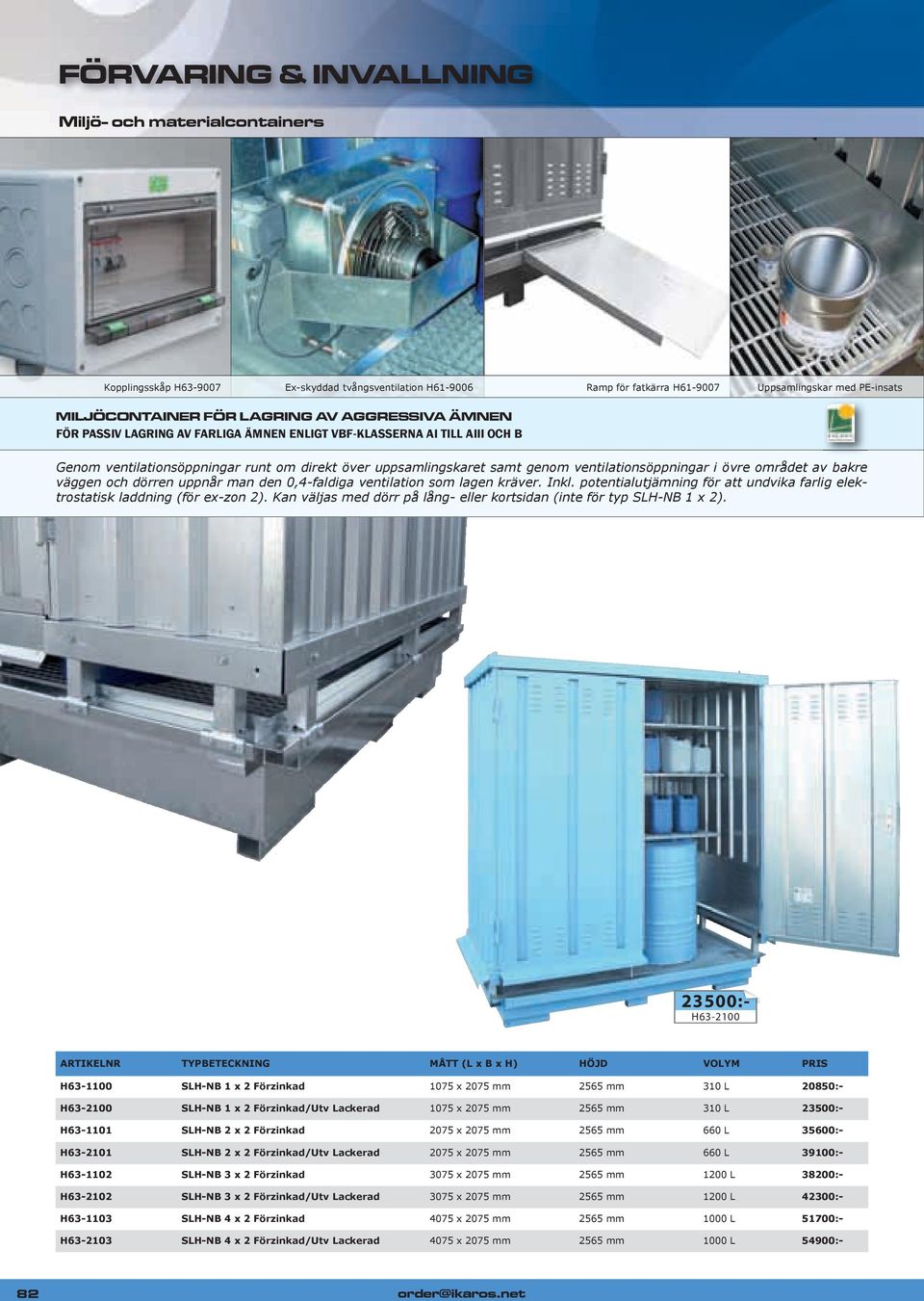

5 FÖRVARING & INVALLNING Miljö- och materialcontainers Kopplingsskåp H Ex-skyddad tvångsventilation H Ramp för fatkärra H Uppsamlingskar med PE-insats MILJÖCONTAINER FÖR LAGRING AV AGGRESSIVA ÄMNEN FÖR PASSIV LAGRING AV FARLIGA ÄMNEN ENLIGT VBF-KLASSERNA AI TILL AIII OCH B Genom ventilationsöppningar runt om direkt över uppsamlingskaret samt genom ventilationsöppningar i övre området av bakre väggen och dörren uppnår man den 0,4-faldiga ventilation som lagen kräver. Inkl. potentialutjämning för att undvika farlig elektrostatisk laddning (för ex-zon 2). Kan väljas med dörr på lång- eller kortsidan (inte för typ SLH-NB 1 x 2) :- H ARTIKELNR TYPBETECKNING MÅTT (L x B x H) HÖJD VOLYM PRIS H SLH-NB 1 x 2 Förzinkad 1075 x 2075 mm 2565 mm 310 L 20850:- H SLH-NB 1 x 2 Förzinkad/Utv Lackerad 1075 x 2075 mm 2565 mm 310 L 23500:- H SLH-NB 2 x 2 Förzinkad 2075 x 2075 mm 2565 mm 660 L 35600:- H SLH-NB 2 x 2 Förzinkad/Utv Lackerad 2075 x 2075 mm 2565 mm 660 L 39100:- H SLH-NB 3 x 2 Förzinkad 3075 x 2075 mm 2565 mm 1200 L 38200:- H SLH-NB 3 x 2 Förzinkad/Utv Lackerad 3075 x 2075 mm 2565 mm 1200 L 42300:- H SLH-NB 4 x 2 Förzinkad 4075 x 2075 mm 2565 mm 1000 L 51700:- H SLH-NB 4 x 2 Förzinkad/Utv Lackerad 4075 x 2075 mm 2565 mm 1000 L 54900:- 82 order@ikaros.net

6 SSA - SYSTEMATISKT SPILLSKYDDSARBETE Handbok och videoutbildning i hur man organiserar ett fullgott spillskydd! Ring oss för mer information: :- R :- H H ARTIKELNR HYLLSET I 3 LAGERNIVÅER PRIS H x 500 mm 2295:- H x 500 mm 3345:- H x 500 mm 4915:- ARTIKELNR TYPBETECKNING MÅTT (L x B x H) HÖJD VOLYM PRIS H SLH-NB 5 x 2 Förzinkad 5075 x 2075 mm 2565 mm 1300 L 56000:- H SLH-NB 5 x 2 Förzinkad/Utv Lackerad 5075 x 2075 mm 2565 mm 1300 L 61000:- H SLH-NB 6 x 2 Förzinkad 6075 x 2075 mm 2565 mm 1500 L 74000:- H SLH-NB 6 x 2 Förzinkad/Utv Lackerad 6075 x 2075 mm 2565 mm 1500 L 80500:- ring:

7 FÖRVARING & INVALLNING Miljö- och materialcontainers BRANDSKYDDSKRAV ENLIGT TRbF 20 Brandskyddskrav enligt TRbF Lagring inomhus: Väggar, tak och dörrar i förrådsrum måste vara tillverkade av obrännbara material. Av brandskyddsskäl måste förrådsrum vara avskilda från omgivande rum (F 90 enligt DIN 4102). Undantag: enligt TRbF 20, punkt 5.5: Om det finns ett brandskyddssystem i förrådsrummet, behöver väggar, tak och dörrar inte vara tillverkade av obrännbara material. 2. Lagring utomhus: Vid lagring i utomhusmiljö behöver förrådsutrymmet inte vara brandtåligt, om: ett tillräckligt säkerhetsavstånd på minst 10 meter till närmaste byggnad iakttas, eller en befintlig byggnads yttervägg är brandtålig (F 90 enligt DIN 4102). Undantag: enligt TRbF 20, punkt 6.1: Vid passiv lagring av mindre än 200 liter kan säkerhetsavståndet minskas till 3 meter, vid passiv lagring av mindre än 200 liter upp till max liter kan säkerhetsavståndet begränsas till 5 meter. Definition av begrepp 1. Passiv lagring: Passiv lagring innebär lagring av brännbara vätskor inuti förrådsrum om behållarna varken fylls eller töms. 2. Aktiv lagring: Aktiv lagring innebär lagring av brännbara vätskor om behållarna öppnas för fyllning eller tömning. Grundläggande regler (utdrag) Förrådsrum måste vara tillräckligt ventilerade. Ventilationen måste garantera minst ett 5-faldigt utbyte av luft per time och vara effektiv vid golvnivå. I förrådsrum som används uteslutande för passiv lagring av brännbara vätskor måste en luftväxling på minst 0,4 gånger per timme garanteras. Indelning i explosionsskydds(ex)-zoner 84 order@ikaros.net

8 MILJÖSKÅP FÖR LAGRING AV VATTENFÖRORENANDE ÄMNEN Miljöcontainers av stabil konstruktion, 4 mm balkar med 1,5 mm korrugerad plåt i väggar/tak. Containerfäste i ISO-standard 6 mm svetsad stål. Kraftig gummipackning runt dörrarna. Flyttbar vägg som tillval. Alla våra containers har uppsamlingskar integrerat i containergolvet täckt med en gallerdurk. Det finns inga förhöjda trösklar, vilket medför en renare miljö : OS 29200: ARTIKELNR TYPBETECKNING MÅTT (L x B x H) DÖRRÖPPNING VOLYM VIKT PRIS Miljöcontainer 8 Fot 2438 x 2200 x 2260 mm 2076 x 1951 mm 350 L 750 kg 29200: Miljöcontainer 10 Fot 2991 x 2438 x 2591 mm 2316 x 2280 mm 550 L 1100 kg 36600: Miljöcontainer 20 Fot 6058 x 2438 x 2591 mm 2076 x 1951 mm 1200 L 1900 kg 69500: OS Miljöcontainer 20 Fot, Openside 6058 x 2438 x 2591 mm 2316 x 2280 mm 2700 L 2100 kg 84600:- ring:

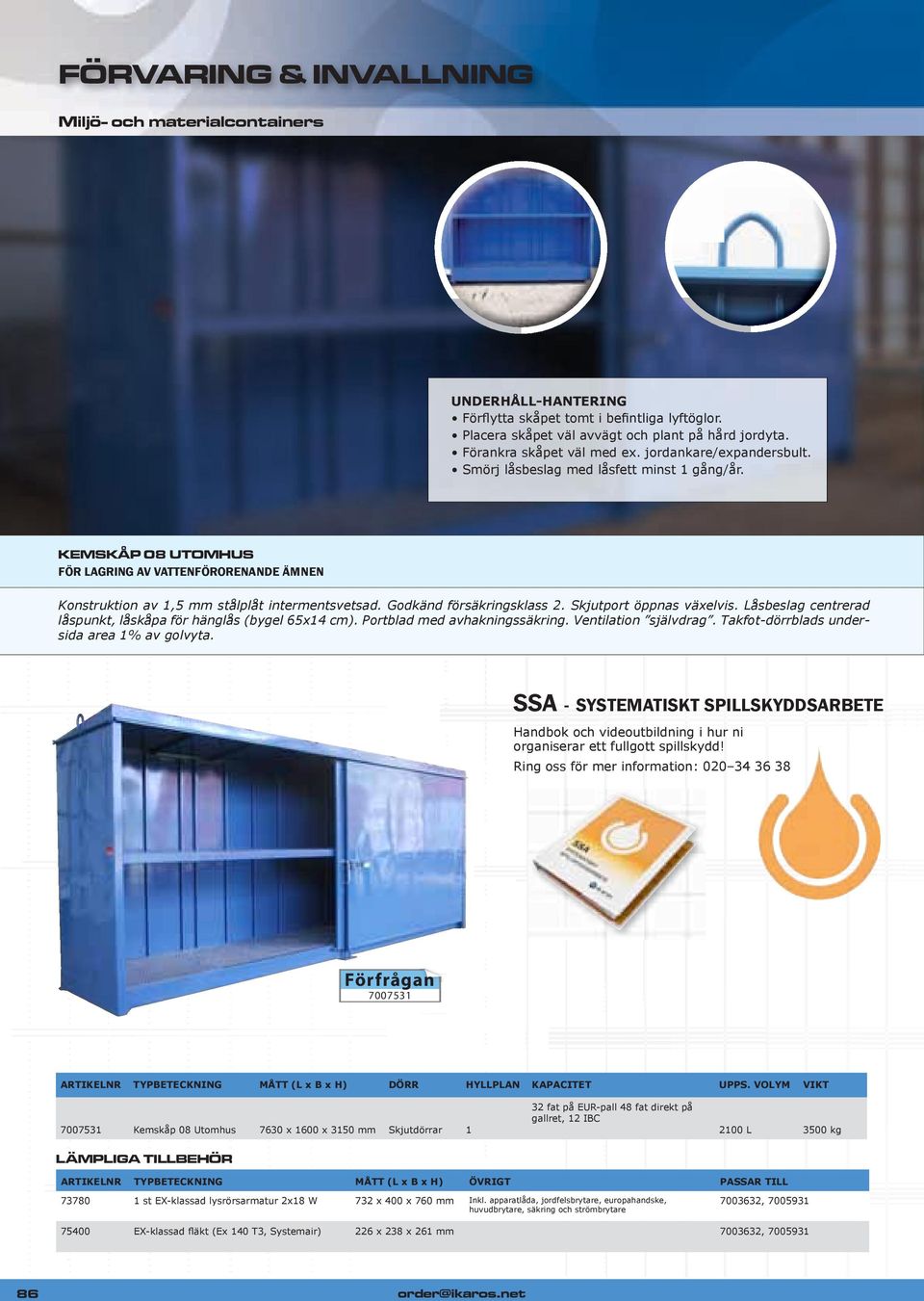

9 FÖRVARING & INVALLNING Miljö- och materialcontainers UNDERHÅLL-HANTERING Förflytta skåpet tomt i befintliga lyftöglor. Placera skåpet väl avvägt och plant på hård jordyta. Förankra skåpet väl med ex. jordankare/expandersbult. Smörj låsbeslag med låsfett minst 1 gång/år. KEMSKÅP 08 UTOMHUS FÖR LAGRING AV VATTENFÖRORENANDE ÄMNEN Konstruktion av 1,5 mm stålplåt intermentsvetsad. Godkänd försäkringsklass 2. Skjutport öppnas växelvis. Låsbeslag centrerad låspunkt, låskåpa för hänglås (bygel 65x14 cm). Portblad med avhakningssäkring. Ventilation självdrag. Takfot-dörrblads undersida area 1% av golvyta. SSA - SYSTEMATISKT SPILLSKYDDSARBETE Handbok och videoutbildning i hur ni organiserar ett fullgott spillskydd! Ring oss för mer information: ARTIKELNR TYPBETECKNING MÅTT (L x B x H) DÖRR HYLLPLAN KAPACITET UPPS. VOLYM VIKT Kemskåp 08 Utomhus 7630 x 1600 x 3150 mm Skjutdörrar 1 32 fat på EUR-pall 48 fat direkt på gallret, 12 IBC 2100 L 3500 kg LÄMPLIGA TILLBEHÖR ARTIKELNR TYPBETECKNING MÅTT (L x B x H) ÖVRIGT PASSAR TILL st EX-klassad lysrörsarmatur 2x18 W 732 x 400 x 760 mm Inkl. apparatlåda, jordfelsbrytare, europahandske, huvudbrytare, säkring och strömbrytare , EX-klassad fläkt (Ex 140 T3, Systemair) 226 x 238 x 261 mm , order@ikaros.net

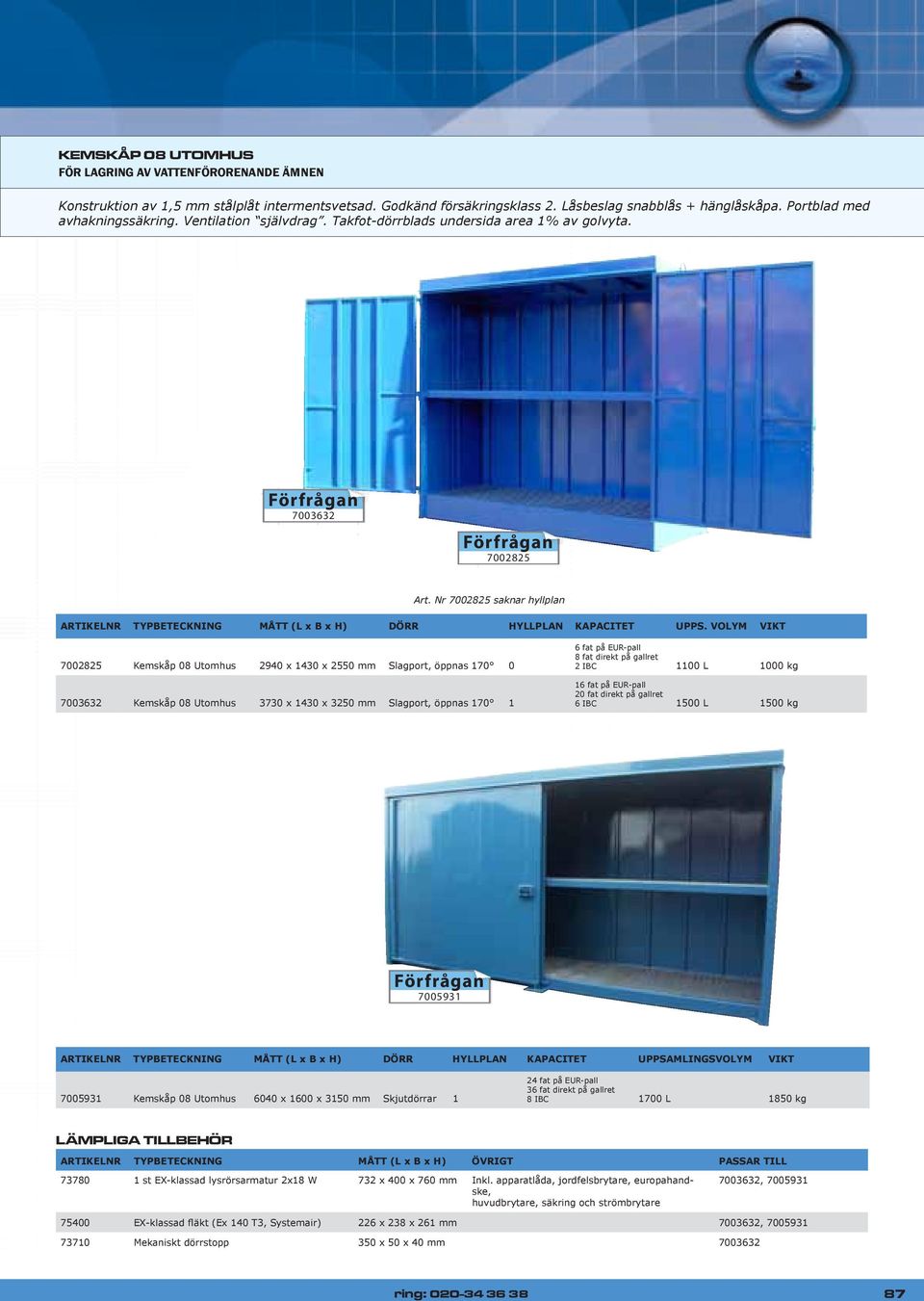

10 KEMSKÅP 08 UTOMHUS FÖR LAGRING AV VATTENFÖRORENANDE ÄMNEN Konstruktion av 1,5 mm stålplåt intermentsvetsad. Godkänd försäkringsklass 2. Låsbeslag snabblås + hänglåskåpa. Portblad med avhakningssäkring. Ventilation självdrag. Takfot-dörrblads undersida area 1% av golvyta Art. Nr saknar hyllplan ARTIKELNR TYPBETECKNING MÅTT (L x B x H) DÖRR HYLLPLAN KAPACITET UPPS. VOLYM VIKT Kemskåp 08 Utomhus 2940 x 1430 x 2550 mm Slagport, öppnas Kemskåp 08 Utomhus 3730 x 1430 x 3250 mm Slagport, öppnas fat på EUR-pall 8 fat direkt på gallret 2 IBC 1100 L 1000 kg 16 fat på EUR-pall 20 fat direkt på gallret 6 IBC 1500 L 1500 kg ARTIKELNR TYPBETECKNING MÅTT (L x B x H) DÖRR HYLLPLAN KAPACITET UPPSAMLINGSVOLYM VIKT Kemskåp 08 Utomhus 6040 x 1600 x 3150 mm Skjutdörrar 1 24 fat på EUR-pall 36 fat direkt på gallret 8 IBC 1700 L 1850 kg LÄMPLIGA TILLBEHÖR ARTIKELNR TYPBETECKNING MÅTT (L x B x H) ÖVRIGT PASSAR TILL st EX-klassad lysrörsarmatur 2x18 W 732 x 400 x 760 mm Inkl. apparatlåda, jordfelsbrytare, europahandske, huvudbrytare, säkring och strömbrytare , EX-klassad fläkt (Ex 140 T3, Systemair) 226 x 238 x 261 mm , Mekaniskt dörrstopp 350 x 50 x 40 mm ring:

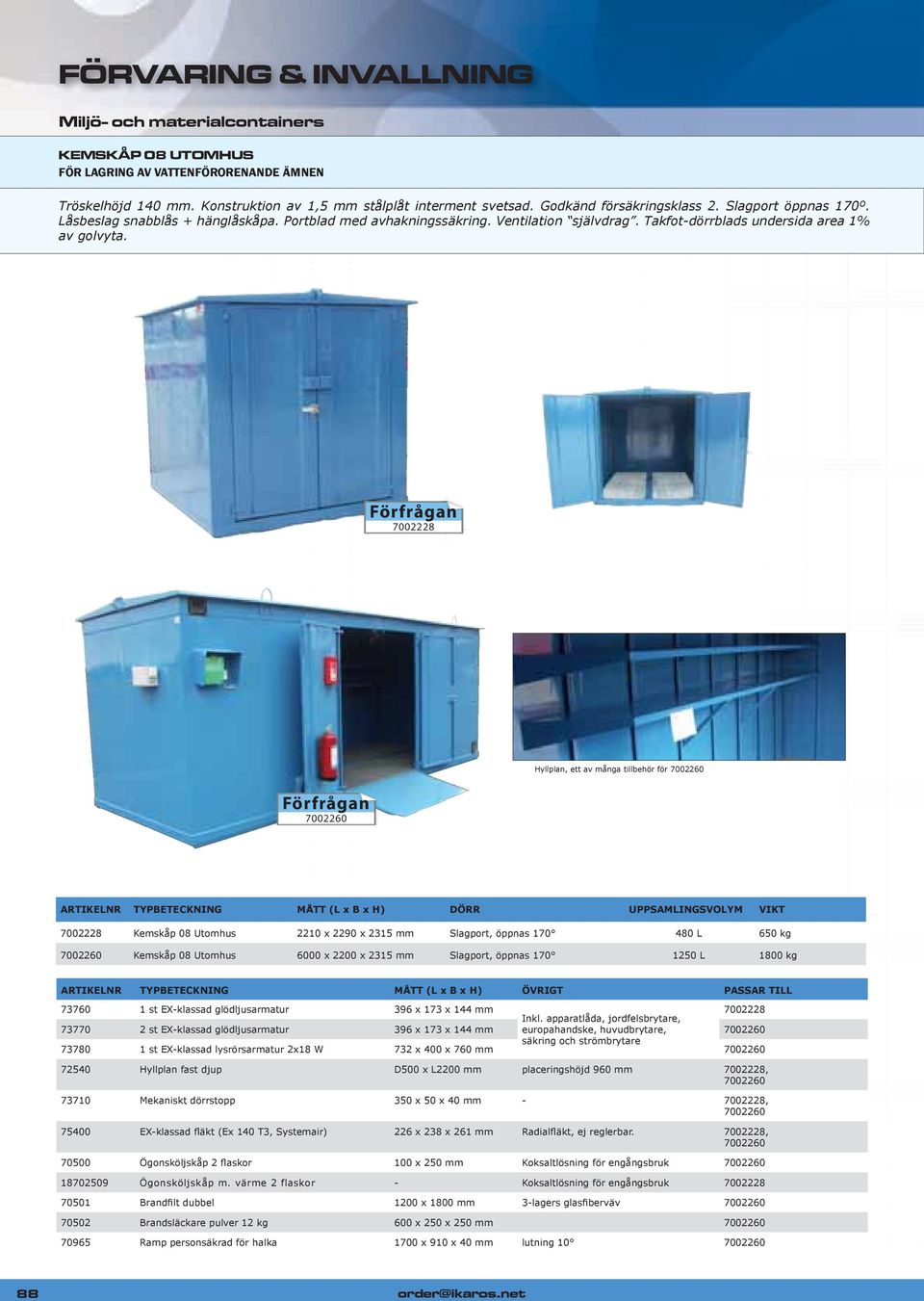

11 FÖRVARING & INVALLNING Miljö- och materialcontainers KEMSKÅP 08 UTOMHUS FÖR LAGRING AV VATTENFÖRORENANDE ÄMNEN Tröskelhöjd 140 mm. Konstruktion av 1,5 mm stålplåt interment svetsad. Godkänd försäkringsklass 2. Slagport öppnas 170º. Låsbeslag snabblås + hänglåskåpa. Portblad med avhakningssäkring. Ventilation självdrag. Takfot-dörrblads undersida area 1% av golvyta Hyllplan, ett av många tillbehör för ARTIKELNR TYPBETECKNING MÅTT (L x B x H) DÖRR UPPSAMLINGSVOLYM VIKT Kemskåp 08 Utomhus 2210 x 2290 x 2315 mm Slagport, öppnas L 650 kg Kemskåp 08 Utomhus 6000 x 2200 x 2315 mm Slagport, öppnas L 1800 kg ARTIKELNR TYPBETECKNING MÅTT (L x B x H) ÖVRIGT PASSAR TILL st EX-klassad glödljusarmatur 396 x 173 x 144 mm st EX-klassad glödljusarmatur 396 x 173 x 144 mm Inkl. apparatlåda, jordfelsbrytare, europahandske, huvudbrytare, säkring och strömbrytare st EX-klassad lysrörsarmatur 2x18 W 732 x 400 x 760 mm Hyllplan fast djup D500 x L2200 mm placeringshöjd 960 mm , Mekaniskt dörrstopp 350 x 50 x 40 mm , EX-klassad fläkt (Ex 140 T3, Systemair) 226 x 238 x 261 mm Radialfläkt, ej reglerbar , Ögonsköljskåp 2 flaskor 100 x 250 mm Koksaltlösning för engångsbruk Ögonsköljskåp m. värme 2 flaskor - Koksaltlösning för engångsbruk Brandfilt dubbel 1200 x 1800 mm 3-lagers glasfiberväv Brandsläckare pulver 12 kg 600 x 250 x 250 mm Ramp personsäkrad för halka 1700 x 910 x 40 mm lutning order@ikaros.net

12 KEMSKÅP 08 BRANDISOLERAD EI 30 UTOMHUS FÖR LAGRING AV VATTENFÖRORENANDE ÄMNEN Konstruktion av 1,5 mm stålplåt interment svetsad. Godkänd försäkringsklass 2. Slagport öppnas 170. Spanjolett med cylinderlås. Portblad med avhakningssäkring. Ventilation självdrag. Takfot-dörrblads undersida area 1% av golvyta Art. Nr saknar hyllplan ARTIKELNR TYPBETECKNING MÅTT (L x B x H) DÖRR HYLLPLAN KAPACITET UPPS. VOLYM VIKT Kemskåp 08 Brandisolerad EI x 1530 x 2770 mm Slagport, öppnas fat på EUR-pall 8 fat direkt på gallret 2 IBC 1100 L 2000 kg Kemskåp 08 Brandisolerad EI x 1500 x 3450 mm Slagport, öppnas fat på EUR-pall 20 fat direkt på gallret 6 IBC 1500 L 3000 kg LÄMPLIGA TILLBEHÖR ARTIKELNR TYPBETECKNING MÅTT (L x B x H) ÖVRIGT PASSAR TILL st EX-klassad glödljusarmatur 396 x 173 x 144 mm Inkl. apparatlåda, jordfelsbrytare, st EX-klassad lysrörsarmatur 2x18 W 732 x 400 x 760 mm europahandske, huvudbrytare, säkring och strömbrytare Mekaniskt dörrstopp , EX-klassad fläkt (Ex 140 T3, Systemair) 226 x 238 x 261 mm Radialfläkt, ej reglerbar , Golvvärme 980 W inkl. apparatlåda ring:

13 FÖRVARING & INVALLNING Miljö- och materialcontainers KEMSKÅP 08 BRANDISOLERAD EI 30 UTOMHUS FÖR LAGRING AV VATTENFÖRORENANDE ÄMNEN Konstruktion av 1,5 mm stålplåt intermentsvetsad. Godkänd försäkringsklass 2. Slagport öppnas 170. Spanjolett med cylinderlås. Portblad med avhakningssäkring. Ventilation självdrag. Takfot-dörrblads undersida area 1% av golvyta ARTIKELNR TYPBETECKNING MÅTT (L x B x H) DÖRR HYLLPLAN KAPACITET UPPS. VOLYM VIKT Kemskåp 08 Brandisolerad EI x 1500 x 3350 mm Slagport, öppnas LÄMPLIGA TILLBEHÖR ARTIKELNR TYPBETECKNING MÅTT (L x B x H) ÖVRIGT 24 fat på EUR-pall 36 fat direkt på gallret 8 IBC 1700 L 3500 kg st EX-klassad lysrörsarmatur 2x18 W 732 x 400 x 760 mm Inkl. apparatlåda, jordfelsbrytare, europahandske, huvudbrytare, säkring och strömbrytare Mekaniskt dörrstopp 350 x 50 x 40 mm EX-klassad fläkt (Ex 140 T3, Systemair) 226 x 238 x 261 mm Radialfläkt, ej reglerbar Golvvärme 1710 W inkl. apparatlåda 90 order@ikaros.net

14 KEMSKÅP 08 BRANDISOLERAD EI 30 UTOMHUS FÖR LAGRING AV VATTENFÖRORENANDE ÄMNEN Konstruktion av 1,5 mm stålplåt intermentsvetsad. Godkänd försäkringsklass 2. Slagport öppnas 170. Spanjolett med cylinderlås. Portblad med avhakningssäkring. Ventilation självdrag. Takfot-dörrblads undersida area 1% av golvyta ARTIKELNR TYPBETECKNING MÅTT (L x B x H) DÖRR HYLLPLAN KAPACITET UPPS. VOLYM VIKT Kemskåp 08 Brandisolerad EI x 1500 x 3335 mm Slagport, öppnas fat på EUR-pall 44 fat direkt på gallret 12 IBC 2100 L 4000 kg LÄMPLIGA TILLBEHÖR ARTIKELNR TYPBETECKNING MÅTT (L x B x H) ÖVRIGT st EX-klassad lysrörsarmatur 2x18 W 732 x 400 x 760 mm Inkl. apparatlåda, jordfelsbrytare, europahandske, huvudbrytare, säkring och strömbrytare Mekaniskt dörrstopp 350 x 50 x 40 mm EX-klassad fläkt (Ex 140 T3, Systemair) 226 x 238 x 261 mm Radialfläkt, ej reglerbar Golvvärme 2015 W inkl. apparatlåda 500 x 400 x 100 mm ring:

15 FÖRVARING & INVALLNING Miljö- och materialcontainers KEMSKÅP 08 BRANDISOLERAD EI 60 FÖR LAGRING AV VATTENFÖRORENANDE ÄMNEN Golv av gallerdurk. Bärlast kg. Konstruktion av 1,5 mm stålplåt interment svetsad. Takfall från port. Godkänd försäkringsklass 2. Isolerad för avskiljning EI 60. Testad enl. NT Fire 017. Slagport öppnas 120º. Spanjolett med cylinderlås. Portblad med avhakningssäkring. Ventilation självdrag. Takfot-dörrblads undersida area 1% av golvyta ARTIKELNR TYPBETECKNING MÅTT (L x B x H) DÖRR UPPSAMLINGSVOLYM VIKT Kemskåp 08 Brandisolerad EI x 2400 x 2940 mm Slagport, öppnas L 4500 kg LÄMPLIGA TILLBEHÖR ARTIKELNR TYPBETECKNING MÅTT (L x B x H) ÖVRIGT PASSAR TILL Mekaniskt dörrstopp 350 x 50 x 40 mm , EX-klassad fläkt (Ex 140 T3, Systemair) 226 x 238 x 261 mm Radialfläkt, ej reglerbar , Golvvärme 2015 W inkl. apparatlåda 500 x 400 x 100 mm Ramp, vikbar, personsäkrad för halka 1700 x 910 x 40 mm order@ikaros.net

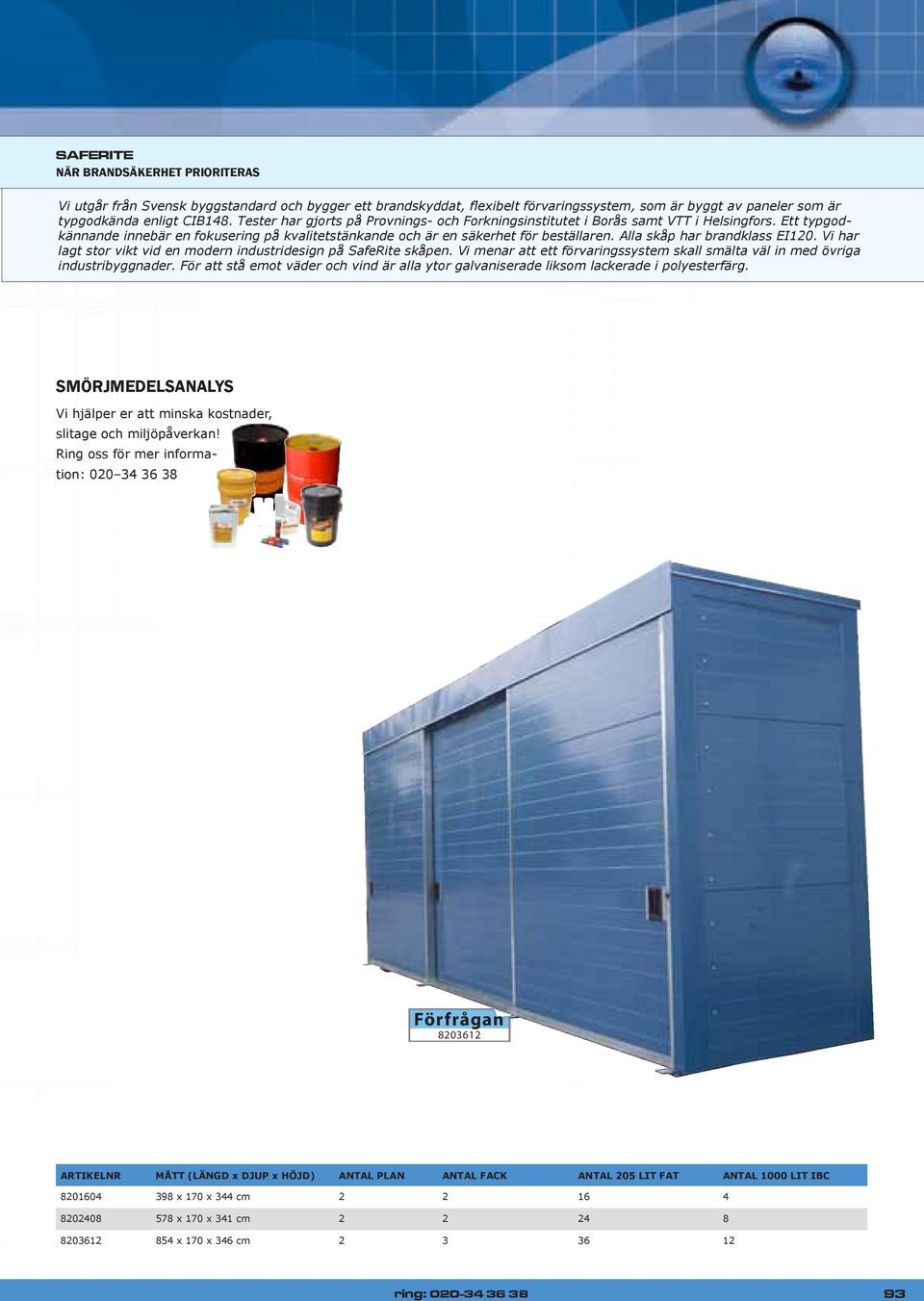

16 SAFERITE NÄR BRANDSÄKERHET PRIORITERAS Vi utgår från Svensk byggstandard och bygger ett brandskyddat, flexibelt förvaringssystem, som är byggt av paneler som är typgodkända enligt CIB148. Tester har gjorts på Provnings- och Forkningsinstitutet i Borås samt VTT i Helsingfors. Ett typgodkännande innebär en fokusering på kvalitetstänkande och är en säkerhet för beställaren. Alla skåp har brandklass EI120. Vi har lagt stor vikt vid en modern industridesign på SafeRite skåpen. Vi menar att ett förvaringssystem skall smälta väl in med övriga industribyggnader. För att stå emot väder och vind är alla ytor galvaniserade liksom lackerade i polyesterfärg. smörjmedelsanalys Vi hjälper er att minska kostnader, slitage och miljöpåverkan! Ring oss för mer information: ARTIKELNR MÅTT (LÄNGD x DJUP x HÖJD) ANTAL PLAN ANTAL FACK ANTAL 205 LIT FAT ANTAL 1000 LIT IBC x 170 x 344 cm x 170 x 341 cm x 170 x 346 cm ring:

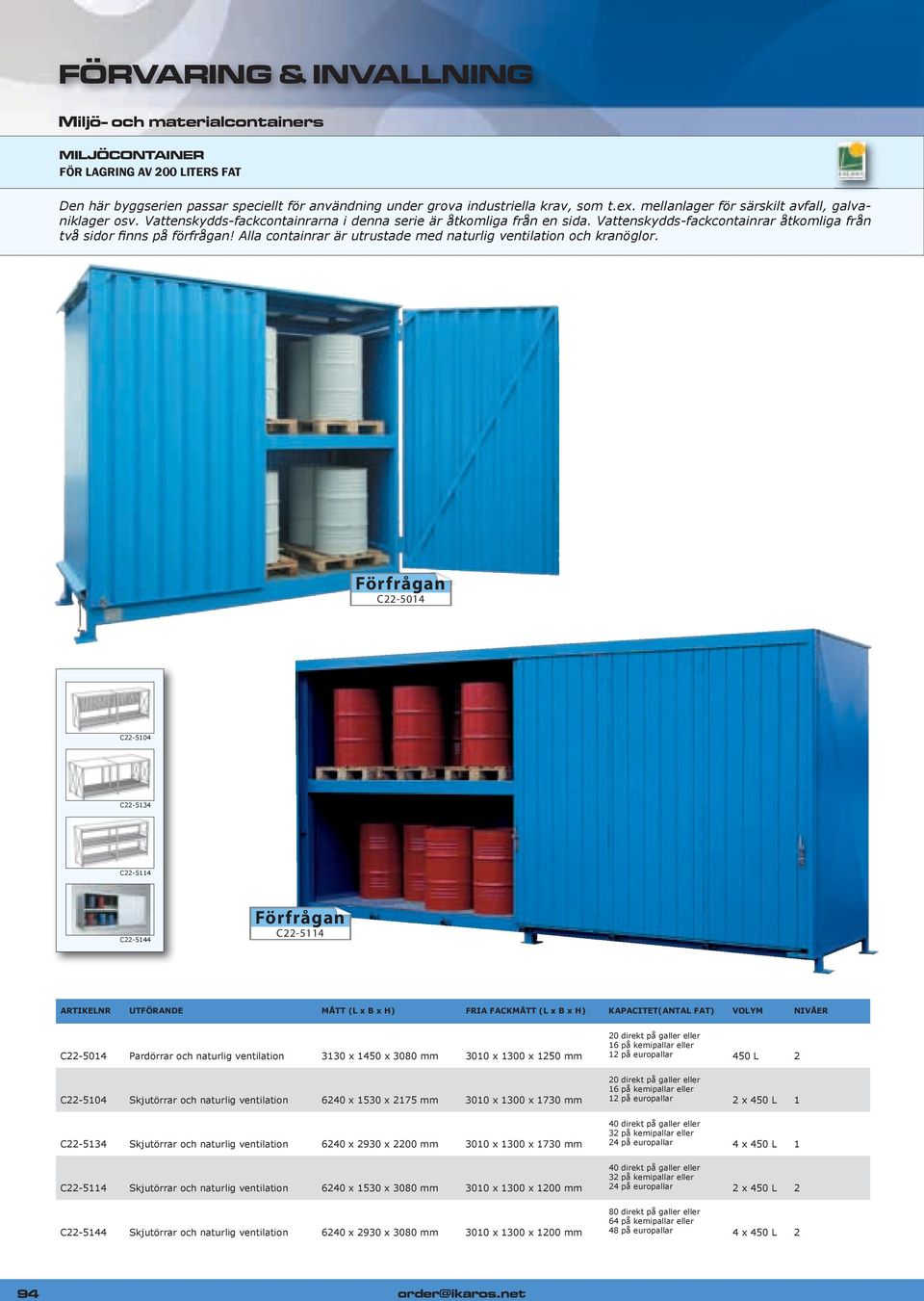

17 FÖRVARING & INVALLNING Miljö- och materialcontainers MILJÖCONTAINER FÖR LAGRING AV 200 LITERS FAT Den här byggserien passar speciellt för användning under grova industriella krav, som t.ex. mellanlager för särskilt avfall, galvaniklager osv. Vattenskydds-fackcontainrarna i denna serie är åtkomliga från en sida. Vattenskydds-fackcontainrar åtkomliga från två sidor finns på förfrågan! Alla containrar är utrustade med naturlig ventilation och kranöglor. C C C C C C ARTIKELNR UTFÖRANDE MÅTT (L x B x H) FRIA FACKMÅTT (L x B x H) KAPACITET(ANTAL FAT) VOLYM NIVÅER 20 direkt på galler eller 16 på kemipallar eller C Pardörrar och naturlig ventilation 3130 x 1450 x 3080 mm 3010 x 1300 x 1250 mm 12 på europallar 450 L 2 20 direkt på galler eller 16 på kemipallar eller C Skjutörrar och naturlig ventilation 6240 x 1530 x 2175 mm 3010 x 1300 x 1730 mm 12 på europallar 2 x 450 L 1 40 direkt på galler eller 32 på kemipallar eller C Skjutörrar och naturlig ventilation 6240 x 2930 x 2200 mm 3010 x 1300 x 1730 mm 24 på europallar 4 x 450 L 1 40 direkt på galler eller 32 på kemipallar eller C Skjutörrar och naturlig ventilation 6240 x 1530 x 3080 mm 3010 x 1300 x 1200 mm 24 på europallar 2 x 450 L 2 80 direkt på galler eller 64 på kemipallar eller C Skjutörrar och naturlig ventilation 6240 x 2930 x 3080 mm 3010 x 1300 x 1200 mm 48 på europallar 4 x 450 L 2 94 order@ikaros.net

18 MILJÖCONTAINER FÖR LAGRING AV IBC/KTC-TANKAR Den här byggserien passar speciellt för användning under grova industriella krav, som t.ex. mellanlager för särskilt avfall, galvaniklager osv. Vattenskydds-fackcontainrarna i denna serie är åtkomliga från en sida. Vattenskydds-fackcontainrar åtkomliga från två sidor finns på förfrågan! Alla Containers är utrustade med naturlig ventilation och kranöglor. C C C C C C ARTIKELNR UTFÖRANDE MÅTT (L x B x H) FRIA FACKMÅTT (L x B x H) KAPACITET VOLYM NIVÅER C Pardörrar och naturlig ventilation 3580 x 1450 x 2245 mm 3380 x 1300 x 1730 mm 3 st IBC 1000 L 1 C Skjutdörrar och naturlig ventilation 7060 x 1530 x 3660 mm 3380 x 1300 x 1500 mm 12 st IBC 2 x 1000 L 2 C Pardörrar och naturlig ventilation 3580 x 1450 x 3660 mm 3380 x 1300 x 1500 mm 6 st IBC 1000 L 2 C Skjutdörrar och naturlig ventilation 7060 x 1530 x 2245 mm 3380 X 1300 X 1730 mm 6 st IBC 2 x 1000 L 1 ring:

19 FÖRVARING & INVALLNING Miljö- och materialcontainers BRANDKLASSADE MILJÖCONTAINERS BRANDSKYDDSCONTAINERS BSC F 90 Dessa robusta containers har ett brandmotstånd på 90 minuter! Kan placeras utomhus eller i Era lokaler. De låsbara dörrarna stänger automatiskt vid brand, och de kan stå öppna i fast position. Säkerhetslås på insidan. Ventilationsgaller placerat diagonalt för naturlig ventilation, som stängs automatiskt vid brand. Uvändig lackering RAL 7038, invändig RAL C C Vi har även andra storlekar och modeller. Ring oss och berätta om vad ni är ute efter så hjälper vi till att hitta ett passande alternativ. C order@ikaros.net

20 BRANDKLASSADE MILJÖCONTAINERS BRANDSKYDDSCONTAINERS BSC F 90 Väggar och tak är tillverkade av brandsäkra komponenter. Även den integrerade sumpen för sekundär förvaring är helt brandsäker. Extrautrustning som t.ex. Explosionstrycksavlastning, EX-klassad belysning, EX-klassad uppvärmning kan levereras allt efter behov. Dessa containers är godkända enligt DIN 4102! Priser på förfrågan. ARTIKELNR UTFÖRANDE EXTERNA MÅTT (L x B x H) INTERNA MÅTT (L x B x H) VOLYM VIKT C Dörr, Kortsida 2170 x 2510 x 2430 mm 1760 x 2100 x 2070 mm 400 L 1500 kg C Dörr, Kortsida 3000 x 2350 x 2510 mm 2760 x 2100 x 2070 mm 660 L 2100 kg C Dubbeldörr, Långsida 3000 x 2350 x 2510 mm 2760 x 2100 x 2070 mm 660 L 2100 kg C Dörr, Kortsida 4000 x 2350 x 2510 mm 3760 x 2100 x 2070 mm 1000 L 2550 kg C Dubbeldörr, Långsida 4000 x 2350 x 2510 mm 3760 x 2100 x 2070 mm 1000 L 2550 kg C Dörr, Kortsida 5000 x 2350 x 2510 mm 4760 x 2100 x 2070 mm 1100 L 2950 kg C Dubbeldörr, Långsida 5000 x 2350 x 2400 mm 4760 x 2100 x 2070 mm 1100 L 2950 kg C Dörr, Kortsida 2170 x 2510 x 2880 mm 1760 x 2100 x 2520 mm 400 L 1800 kg C Dörr, Kortsida 3000 x 2350 x 2960 mm 2760 x 2100 x 2520 mm 660 L 2350 kg C Dubbeldörr, Långsida 3000 x 2350 x 2960 mm 2760 x 2100 x 2520 mm 660 L 2350 kg C Dörr, Kortsida 4000 x 2350 x 2960 mm 3760 x 2100 x 2520 mm 1000 L 2800 kg C Dubbeldörr, Långsida 4000 x 2350 x 2960 mm 3760 x 2100 x 2520 mm 1000 L 2800 kg C Dörr, Kortsida 5000 x 2350 x 2960 mm 4760 x 2100 x 2520mm 1000 L 3500 kg C Dubbeldörr, Långsida 5000 x 2350 x 2960 mm 4760 x 2100 x 2520mm 1000 L 3500 kg C Dörr, Kortsida 6000 x 2350 x 2960 mm 5760 x 2100 x 2520 mm 1300 L 3900 kg ARTIKELNR TILLBEHÖR MÅTT (L x B x H) ÖVRIGT C Ex-klassad teknisk tvångsventilation - - C Ex-klassad belysning - 2 x 36 W C Ex-klassat värmesystem W C Ex-klassat värmesystem W C Ex-klassat elektriskt vägguttag V/16 A C Hyllsystem, grunddel med 4 hyllor 1060 x 600 mm (l x b) - C Hyllsystem, påbyggnadsdel med 4 hyllor 1010 x 600 mm (l x b) - C Extrahylla 1000 mm - C Hyllsystem, grunddel med 4 hyllor 1360 x 600 mm (l x b) - C Hyllsystem, påbyggnadsdel med 4 hyllor 1310 x 600 mm (l x b) - C Extrahylla 1300 mm - C Ramp för handtruck 1600 x 1200 mm ( l x b) - ring:

21 FÖRVARING & INVALLNING Miljö- och materialcontainers MATERIALCONTAINERS SNABBYGGD CONTAINER AV SPECIELL, PROFILERAD OCH FÖRZINKAD STÅLPLÅT Idealisk lösning när extra lagerutrymme behövs. Kan användas både inom- som utomhus. Snabb, enkel montering. TÜV-testad GS märkning. 3 ton total vikt, lyftbar med kran. 80 mm fri höjd undertill för transport med gaffeltruck. Tak kan belastas med 210 kg/m2. Kranöglor som standard. Stabilt golv av OSB-platta. Låsbar förzinkad dörr/ar. Patenterat snabbkopplingssystem. H H :- H Hyllor tillkommer som extra tillbehör H Montering endast 5 minuter! H H ARTIKELNR UTFÖRANDE UTVÄNDIGA MÅTT (L x B x H) INVÄNDIGA MÅTT (L x B x H) DÖRRBREDD LASTVIKT EGENVIKT PRIS H SC3000-2x2 SZ 2100 x 2100 x 2100 mm 1975 x 1975 x 1930 mm 1950 mm 3000 kg 250 kg 15150:- H SC3000-3X2 SZ 3100 x 2100 x 2100 mm 2975 x 1975 x 1930 mm 1950 mm 3000 kg 350 kg 15950:- H SC3000-4X2 SZ 4100 x 2100 x 2100 mm 3975 x 1975 x 1930 mm 1950 mm 3000 kg 450 kg 19595:- H SC3000-5X2 SZ 5100 x 2100 x 2100 mm 4975 x 1975 x 1930 mm 1950 mm 3000 kg 550 kg 24100:- H SC3000-6X2 SZ 6100 x 2100 x 2100 mm 5975 x 1975 x 1930 mm 1950 mm 3000 kg 650 kg 28200:- 98 order@ikaros.net

22 HYLLSYSTEM AV FÖRZINKAT STÅL FÖR MATERIALCONTAINERS Enklast möjliga montering genom instickssystem och utan verktyg. 50 kg bärkraft per hyllarm vid jämnt fördelad last. Kan ställas in i höjdled, 200 mm mellan inställningarna, kan väljas med 2 djup. ARTIKELNR TILLBEHÖR PRIS RS m Komplett Hyllsystem, 420 mm djup, 3 hyllplan 1775:- RS m Komplett Hyllsystem, 420 mm djup, 3 hyllplan 2090:- RS m Komplett Hyllsystem, 420 mm djup, 3 hyllplan 2820:- ARTIKELNR BETECKNING LÄNGD BREDD PRIS H Hyllstötta lodrät 1935 mm 40 mm 230:- RAW-420 Hyllarm vågrät 420 mm 36 mm 125:- TILLBEHÖR TILL MATERIALCONTAINERS H H H Duettplåt INBROTTSSÄKRING Eftermonterbar säkerhets arm för enkel och dubbeldörr i massivt stål. (se nedan). 940:- ELPAKET Inhängbart elpaket, bestående av lampa (60 W), av-/påkoppling, stickkontakt, säkringslåda. Anslutning på platsen. 2350:- RAMP Lämplig för enkel dörr eller pardörrar. Tillverkad av halkfri aluminiumduettplåt, 870 x 1465 mm. 3395:- ALUMINIUM-DUETTPLÅT Monteras på OSB-platta, halksäker för att kunna stå säkert. Lackering H H H UTVÄNDIG LACKERING Lackering 2K-lack. RALfärgtonen kan väljas fritt. Pris: Från ca 4000:- SLANG/KABELHÄNGARE Inhängbar, förzinkad stålhängare i halvskålform för trädgårdsslang, elektriska kablar etc. 235:- VERKTYGSHÄNGARE Inhängbar, förzinkad verktygslist för skyfflar, spadar, borstar etc. 315:- KLÄDHÄNGARE Inhängbar, förzinkad stållist med aluminiumkrokar för kläder, huvudbonader etc. 290:- ring:

23 FÖRVARING & INVALLNING Miljö- och materialcontainers FÖRVARINGSCONTAINER SNABBYGGD CONTAINER AV SPECIELL, PROFILERAD OCH FÖRZINKAD STÅLPLÅT Idealisk lösning när extra lagerutrymme behövs. Kan användas både inom- som utomhus. Snabb, enkel montering. TÜV-testad GS märkning. Lyftbar med kran. Tak kan belastas med 200 kg/m 2. Kranöglor som standard. Stabilt golv. Låsbar förzinkad dörr/ar. Billigare och snyggare än en sjöcontainer Hållbar och underhållsfri på grund av helt galvaniserade byggnadsdelar och Best-Point-Technology. En garanti för detta ges i 10 år. Ekonomiska reparationer på grund av färdiga reservdelar 4 lyftöglor för enkel transport, upp till 3 ton kan lyftas med kran (LC10 och LC20) Hög driftsäkerhet med TÜV certifiering och GSmärkt Snölast säkerhet upp till 200 kg / m² 27995:- LC20 Golv bärighet upp till 500 kg / m² Montering: Kan byggas var som helst utan särskilda hjälpmedel! Ingen kran eller gaffeltruck behövs. Leverans: platta paket leverans - sparar fraktkostnader eller Levereras färdigmonterade - färdiga för användning (LC10 och LC20) Dubbeldörr framsida, dörr 2150 x 2200mm 17750:- LC10 TILLBEHÖR se sid 99 ARTIKELNR BENÄMNING UTVÄNDIGA MÅTT (L x B x H) INVÄNDIGA MÅTT (L x B x H) DÖRRBREDD EGENVIKT PRIS LC10 Förvaringscontainer x 2300 x 2400 mm 2980 x 2280 x 2230 mm 2150 mm 460 kg 17750:- LC20 Förvaringscontainer x 2300 x 2400 mm 5980 x 2280 x 2230 mm 2150 mm 780 kg 27995:- RS Hyllsystem med 3 plan, längd 2000 mm, djup 420 mm :- RS Hyllsystem med 3 plan, längd 3000 mm, djup 420 mm :- 100 order@ikaros.net

24 MINIKONTOR MOBILT CONTAINER AV SPECIELL, PROFILERAD OCH FÖRZINKAD STÅLPLÅT Minikontoret för varje byggarbetsplats. Här förvarar du ritningar. På plats mötesplats för arkitekter och platschefer, samtidigt en säker förvaringsplats för planer och ritningar. Dörrstopp håller dörren öppen. 4 lyftöglor för enkel transport Gaffeltrucksfickor för transporter och mark ventilation Hög säkerhet med TÜV-certifiering och GS-märkt Golv bärighet upp till 500 kg / m² Levereras färdigmonterad - klar för användning Utvändig lackering i valfri kulör som tillval. Lätt att transportera med en gaffeltruck. Dörr stopp Extra utrustning: Ritbord med hylla och förvaringsmöbel för ritningar. Tekniska data BPH: Dörr storlek B x H (mm) 1950 x 1890 Takutsprång (mm) :- BPH 750:- ZZS 2250:- ZRS-ZA TILLBEHÖR se sid 99 ARTIKELNR BENÄMNING UTVÄNDIGA MÅTT (L x B x H) INVÄNDIGA MÅTT (L x B x H) DÖRRBREDD EGENVIKT PRIS BPH Minikontor Mobilt 2100 x 1100 x 2100 mm 1975 x 975 x 1935 mm 1950 mm 250 kg 13450:- ZRS-ZA Ritbord med hylla 2250:- ZZS Fack för ritningar 750:- ring:
