Denna manual är utgiven av Conrad Electronic GmbH, Tyskland.

Transkript

1 Manual Precisionsvåg Sid XX XX Tryck Denna manual är utgiven av Conrad Electronic GmbH, Tyskland. Användarinstruktionerna reflekterar gällande tekniska specifikationer vid tiden för tryckning. Vi förbehåller oss rätten att ändra tekniska eller fysiska specifikationer. Upphovsrätt 2003 Conrad Electronic GmbH. Tryckt i Tyskland. 100% Returpapper Blekt utan klor Inledning Kära kund Tack för att du valt Precisionsvågen CST-3/CST-10! Du har nu inhandlat en produkt av högsta klass. Denna produkt är utformad i enlighet med europeiska och nationella riktlinjer (elektromagnetisk kompabilitet 89/336/EEC). Relevanta deklarationer och dokument rörande intyg kan erhållas från tillverkaren. Denna våg överensstämmer inte med direktiv 90/384/EEC för ickeautomatiska vågar och får därför inte användas till följande: Bestämma massa - för affärstransaktioner eller för att bestämma priset vid publik försäljning eller för produktion av färdigtillverkade förpackningar; - för att beräkna räkningar, tullar, skatter, böter, avgifter, kompensationer, belöningar eller liknande betalningar; - i frågor om expertutlåtanden/domstolsavgöranden;

2 - för att utföra medicinska uppgifter (väga patienter etc.); - för att tillreda mediciner på apotek eller i medicinska syften av något slag. Vi ber dig som användare att vänligen respektera dessa användarinstruktioner, hålla produkten i detta skick samt vara noga med att alltid använda den säkert. Användningsområde Förpackningsinnehåll Denna våg är avsedd för att väga varor på upp till max 3 kg (CTS-3) alternativt 10 kg (CTS-10). Vågen kan antingen drivas av tre batterier eller med en strömadapter. Använd endast en sådan strömadapter som beskrivs i denna manual. Vågen ska enbart användas i torr miljö. All kontakt med fukt måste absolut undvikas. Användning utöver vad som beskrivs i denna manual skadar produkten. Dessutom medför det fara för kortslutning, brand, elektrisk chock, etc. Ingen del av produkten får modifieras eller byggas om. Höljet får inte öppnas. Säkerhetsföreskrifterna måste alltid följas. Skrivbordsvåg CTS-3 eller CTS-10, beroende på vad du beställt. Användarmanual. (Batteri och kalibreringsvikt medföljer ej.) Styra enheten

3 1. Viktplatta 2. Uttag för extern strömförsörjning 3. Batterifack 4. On/off-knapp 5. PCS-knapp 6. Nivåbubbla 7. Tara-/nollknapp 8. Lägesknapp 9. Viktskärm 10. Nollskärm 11. Minustecken för negativ vikt 12. Signal för svagt batteri Säkerhetsföreskrifter Garantin gäller inte om skada uppstår till följd av att användarinstruktionerna inte har följts. Vi tar inget ansvar för någon form av följdskador. Vi tar inget ansvar för skada på person eller egendom som uppstår till följd av olämplig hantering eller p.g.a. att säkerhetsföreskrifterna inte har följts. Garantin gäller inte i någon sådan situation. Oauktoriserad förändring och/eller modifikation av produkten är inte tillåtet p.g.a. säkerhetsregler och godkännande (CE). Använd endast sådana batterier eller en sådan strömadapter som vi rekommenderar till strömförsörjning. Följ även strömadapterns egna säkerhetsföreskrifter. Denna våg är ingen leksak! Håll den utom räckhåll från barn. Utsätt inte vågen för mekanisk stress, höga temperaturer, starka vibrationer, luftdrag, stora temperaturförändringar eller fukt. Denna våg får enbart användas utomhus i lämpligt väder eller med adekvat skydd. Denna våg är ett precisionsmätningsinstrument. Om vågen används i närheten av stark elektromagnetisk strålning (elektriska motorer, mobiltelefoner, sändarmaster etc.) kan det leda till störningar. Garantin är inte längre giltig om vågen har öppnats eller överbelastats. Sätta i/byta batterier

4 För att kunna använda vågen behöver du tre minibatterier. När batterierna börjar ta slut visas LOW BAT på skärmen (12). Byt genast ut batterierna när du ser denna signal. Med svaga batterier i utrustningen går det inte att garantera exakta mätresultat. Gör följande för att sätta i/byta ut batterier: 1. Öppna batteriluckan (3) på vågens undersida. 2. Ta ut de förbrukade batterierna och sätt i tre nya. Var noga med att få polariteten rätt (se illustration i batterifacket). 3. Stäng batteriluckan Håll batterier utom räckhåll för barn. Var alltid noga med att sätta i batterierna med rätt polaritet. Om batterierna sätts i fel kan det skada utrustningen. Garantin gäller inte i sådana situationer. Om du inte planerar att använda vågen under en längre tid ska du alltid ta ut batterierna ur batterifacket och förvara dem separat. Lämnas batterierna att sitta i batterifacket riskerar dem att läcka batterisyra och skada utrustningen. Låt inte batterier ligga framme och skräpa. Barn eller husdjur kan råka svälja dem. Läckande eller skadade batterier kan orsaka skador vid kontakt med huden. Kortslut inte batterier, håll dem borta från eld och försök inte ladda upp batterier som inte är angivna som uppladdningsbara. Risk för explosion! Miljöinformation Du är enligt lag skyldig att returerna förbrukade batterier (såväl uppladdningsbara och icke uppladdningsbara). Det är inte tillåtet att slänga förbrukade batterier med övrigt hushållsavfall.

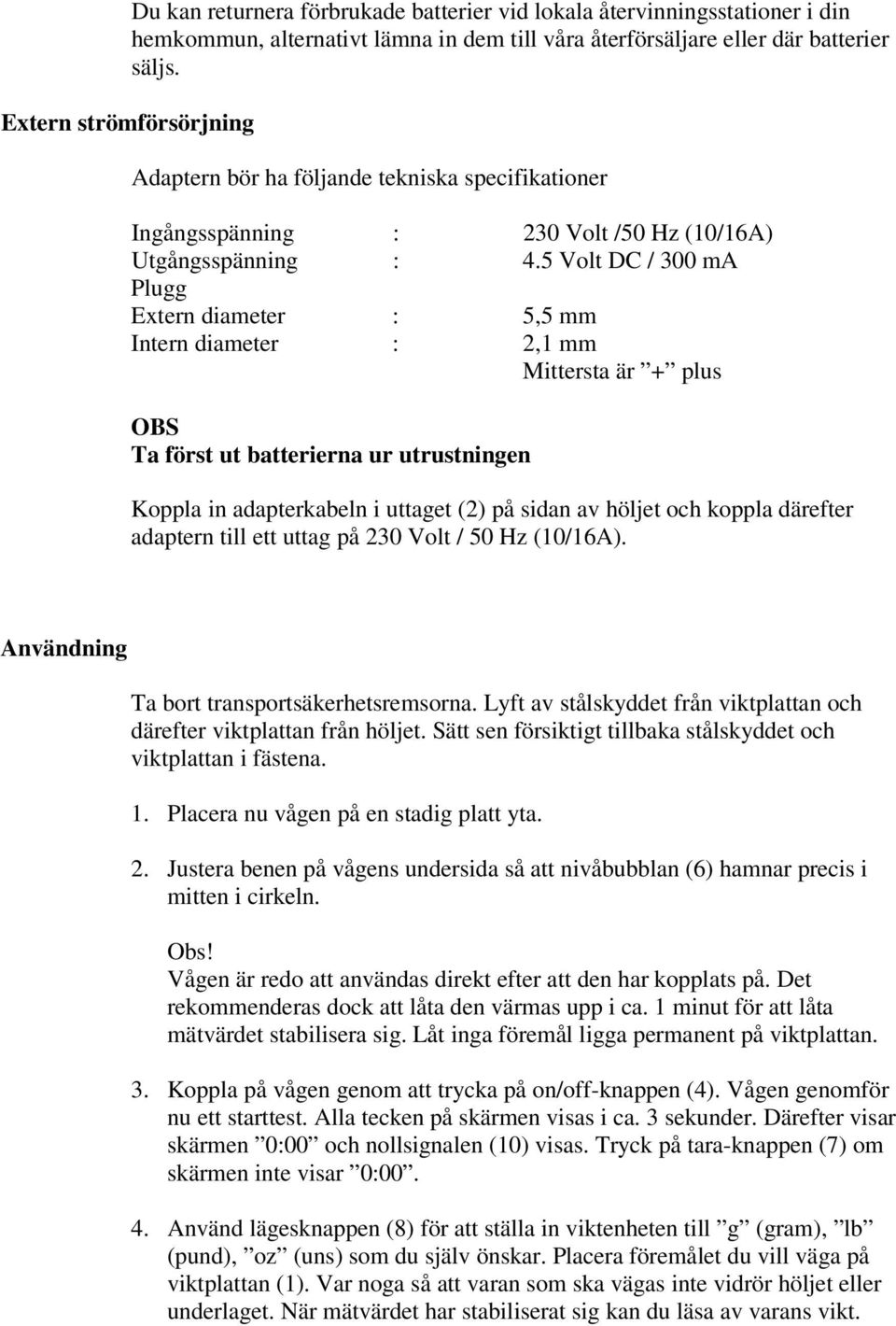

5 Du kan returnera förbrukade batterier vid lokala återvinningsstationer i din hemkommun, alternativt lämna in dem till våra återförsäljare eller där batterier säljs. Extern strömförsörjning Adaptern bör ha följande tekniska specifikationer Ingångsspänning : 230 Volt /50 Hz (10/16A) Utgångsspänning : 4.5 Volt DC / 300 ma Plugg Extern diameter : 5,5 mm Intern diameter : 2,1 mm Mittersta är + plus OBS Ta först ut batterierna ur utrustningen Koppla in adapterkabeln i uttaget (2) på sidan av höljet och koppla därefter adaptern till ett uttag på 230 Volt / 50 Hz (10/16A). Användning Ta bort transportsäkerhetsremsorna. Lyft av stålskyddet från viktplattan och därefter viktplattan från höljet. Sätt sen försiktigt tillbaka stålskyddet och viktplattan i fästena. 1. Placera nu vågen på en stadig platt yta. 2. Justera benen på vågens undersida så att nivåbubblan (6) hamnar precis i mitten i cirkeln. Obs! Vågen är redo att användas direkt efter att den har kopplats på. Det rekommenderas dock att låta den värmas upp i ca. 1 minut för att låta mätvärdet stabilisera sig. Låt inga föremål ligga permanent på viktplattan. 3. Koppla på vågen genom att trycka på on/off-knappen (4). Vågen genomför nu ett starttest. Alla tecken på skärmen visas i ca. 3 sekunder. Därefter visar skärmen 0:00 och nollsignalen (10) visas. Tryck på tara-knappen (7) om skärmen inte visar 0: Använd lägesknappen (8) för att ställa in viktenheten till g (gram), lb (pund), oz (uns) som du själv önskar. Placera föremålet du vill väga på viktplattan (1). Var noga så att varan som ska vägas inte vidrör höljet eller underlaget. När mätvärdet har stabiliserat sig kan du läsa av varans vikt.

6 5. Om varan är tyngre än vad vågen kan väga visas EEEEE (error/fel) på skärmen. Ta genast bort varan vid överbelastning. Observera att överbelastning kan skada den extremt känsliga viktenheten. Sådana skador täcks inte av garantin. TARA-funktionen Denna funktion är speciellt till för att väga icke-fasta substanser, såsom vätskor, pulver etc. Förpackningens vikt kompenseras så att skärmen endast visar varans vikt, dvs. nettovikten. 1. Slå på vågen, placera en lättviktig behållare på viktplattan och vänta tills skärmen stabiliserat sig. 2. Tryck nu på tara-knappen (7), skärmen visar 0: Häll i substansen som du vill väga i behållaren. Skärmen visar nu nettovikten. 4. Ta bort behållaren och tryck på tara-knappen igen för att inaktivera tarafunktionen. Kalibrering Vågen har kalibrerats i fabrik. Under leverans från produktion till användare kan dock gravitation m.m. göra att dess precision avviker något. För att precisera vågen rekommenderar vi därför att du kalibrerar den regelbundet, innan första användning, efter stora temperaturförändringar samt efter mekanisk åverkan. 1. Slå av vågen genom att trycka på on/off-knappen (4). 2. Tryck på tara-knappen (7) och håll den nedtryck. Ursprungsvärdet visas nu på skärmen. 3. Tryck på tara-knappen igen. Skärmen visar 2Ero och därefter den kalibreringsvikt som krävs. Placera nu kalibreringsvikt i mitten på viktplattan. Kalibreringsvikterna är olika beroende på typ av våg. Se även avsnittet om Tekniska data i slutet av manualen. 4. Tryck på tara-knappen igen. Kalibreringsprocessen påbörjas. Skärmen visar CAL. Efter kalibrering visar skärmen PASS. 5. Tryck och håll ned tara-knappen. Kalibreringen är nu slutförd och vågen stängs av. Beräkningsfunktion

7 Med denna funktion kan du bestämma antal bitar av små föremål. 1. Koppla på vågen och använd lägesknappen (8) för att välja välj pcs (pieces = bitar). 2. Välj kvantitet med PCS-knappen (5): (S:10, S:20, S:50 eller S:100). Detta nummer (kvantitet) kommer användas för att räkna ut antalet bitar. Ju högre nummer (kvantitet), ju mer precis blir själva beräkningen. 3. Placera samma kvantitet (antal bitar), som du just valde (10, 20, 50 eller 100), av materialet på viktplattan. 4. Tryck på lägesknappen (8). Skärmen visar CAL. När uträkningen är slutförd visas motsvarande antal bitar (kvantitet) på skärmen. 5. Placera nu hela mängden av materialet du vill räkna på viktplattan. Skärmen visar nu hur många bitar som ligger på vågen. Stänga av vågen Hantering Tryck på on/off-knappen (4) för att stänga av vågen. Vågen har även en automatisk avstängningsfunktion för att spara batteri, vilken aktiveras efter 4 minuter. Starta aldrig vågen direkt efter att den har tagits från ett kallt rum till ett varmt. Kondensationsvatten kan skada utrustningen. Låt den anta rumstemperatur innan du slår på den. Vänta tills kondensationsvattnet har avdunstat. Var noga med att kontrollera så att el-adaptern är ordentligt inkopplad samt i enlighet med tillverkarens instruktioner. Använd inte adaptern tillsammans med vågen i olämpliga rum, där det kan finnas damm eller brandfarliga gaser eller ångor. För din egen säkerhet ska du även vara noga med att vågen inte får bli blöt eller fuktig. Adaptern får aldrig tas ur eller sättas i med fuktiga händer. Dra alltid ut pluggen innan du rengör vågen eller då den inte används. Skötsel och underhåll Förutom regelbunden kalibrering krävs inget underhåll. Använd en torr, dammfri trasa för att rengöra höljet. Använd inga rengöringsmedel.

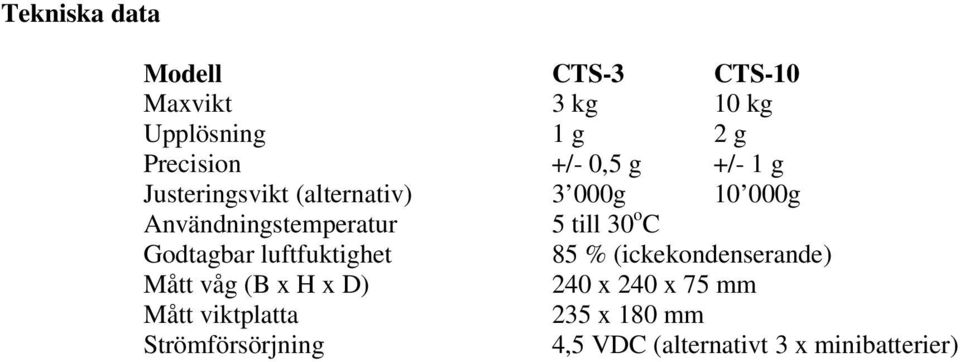

8 Tekniska data Modell CTS-3 CTS-10 Maxvikt 3 kg 10 kg Upplösning 1 g 2 g Precision +/- 0,5 g +/- 1 g Justeringsvikt (alternativ) 3 000g g Användningstemperatur 5 till 30 o C Godtagbar luftfuktighet 85 % (ickekondenserande) Mått våg (B x H x D) 240 x 240 x 75 mm Mått viktplatta 235 x 180 mm Strömförsörjning 4,5 VDC (alternativt 3 x minibatterier)
