1 UV GAL PM 2012:10 GEOARKEOLOGISK UNDERSÖKNING Malmliknande jord från Norr Amsberg Okulär analys av material från en möjlig järnframställningsplats Dalarna, Borlänge kn, Stora Tuna sn, RAÄ 545:1 & 1012 Erik Ogenhall

2

3 Innehåll Sammanfattning... 5 Inledning... 7 Undersökningens förutsättningar... 7 Metod... 8 Resultat... 8 Diskussion och tolkning Administrativa uppgifter Malmliknande jord från Norr Amsberg. Okulär analys av material från en möjlig järnframställningsplats. 3

4 4 UV GAL Rapport 2012:10. Geoarkeologisk undersökning

5 Sammanfattning På uppdrag av Helena Andersson, Arkeologikonsult AB, har Geoarkeologiskt Laboratorium (GAL) vid UV Mitt i Uppsala utfört analyser på fem prover av möjlig malm från RAÄ 545:1 och RAÄ 1012 i Norr Amsberg, Stora Tuna socken i Borlänge kommun, Dalarna. Den okulära analysen visar att jordproven domineras av mineralen kvarts och fältspat, båda i varierande kornstorleksfraktioner. Fältspaten förefaller ge materialet dess röda färg, även om en viss sekundär rödfärgning, troligen av lera, kan observeras. Inga järnföreningar hittas i materialet och dess potential som malm vid järnframställning bedöms vara obefintlig. Analys av bilder av slagg från RAÄ 545:1 visar dock på trolig järnframställning i blästugn i området. Malmliknande jord från Norr Amsberg. Okulär analys av material från en möjlig järnframställningsplats. 5

6 6 UV GAL Rapport 2012:10. Geoarkeologisk undersökning

7 Inledning På uppdrag av Helena Andersson, Arkeologikonsult AB, har Geoarkeologiskt Laboratorium (GAL) vid UV Mitt i Uppsala utfört analyser på fem prover av möjlig malm från RAÄ 545:1 och RAÄ 1012 i Norr Amsberg, Stora Tuna socken i Borlänge kommun, Dalarna. Frågeställningen har gällt huruvida det provtagna materialet kan ha varit en möjlig (rostad?) malm till järnframställning (rödjord/myrmalm). Tidigare undersökningar av RAÄ 545:1 har gett fynd av slagg, som via fotografistudier (GAL) förefaller komma från järnframställning i blästugn. Undersökningens förutsättningar Av de fem proven kommer fyra från RAÄ 545:1 (PM10001:503, PM11:821, PM12:834 & PM12:855) medan PM2:184 är från RAÄ PM10001:503 och PM12:855 är endast referensprov från omgivande (steril) jord. Projektets omfattning har begränsat undersökningarna till optiska analyser av det befintliga materialet, d.v.s. ingen kemisk analys eller provpreparering har utförts. Proven består av finkornig jord med varierande röd färg (fig. 1). Figur 1. De fem proven PM10001:503, PM11:821, PM12:834 PM12:855 och PM2:184. Övre raden är fuktiga prov medan nedre raden är prov torkade i ugn. Notera färgskillnaden mellan fuktiga och torra prov och att variationerna är mindre mellan de torra. OBS att PM10001:503 och PM12:855 är referensprov. Malmliknande jord från Norr Amsberg. Okulär analys av material från en möjlig järnframställningsplats. 7

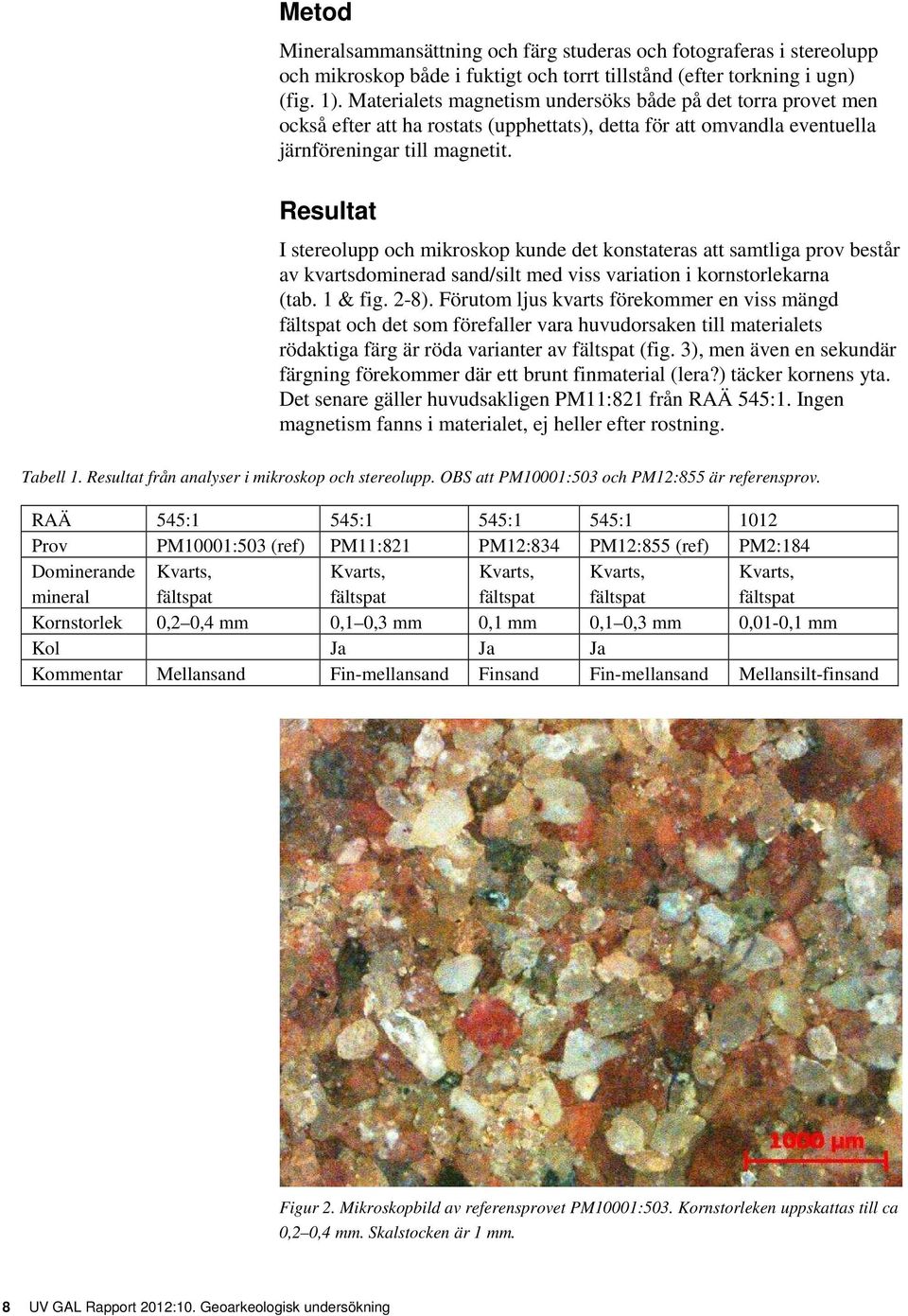

8 Metod Mineralsammansättning och färg studeras och fotograferas i stereolupp och mikroskop både i fuktigt och torrt tillstånd (efter torkning i ugn) (fig. 1). Materialets magnetism undersöks både på det torra provet men också efter att ha rostats (upphettats), detta för att omvandla eventuella järnföreningar till magnetit. Resultat I stereolupp och mikroskop kunde det konstateras att samtliga prov består av kvartsdominerad sand/silt med viss variation i kornstorlekarna (tab. 1 & fig. 2-8). Förutom ljus kvarts förekommer en viss mängd fältspat och det som förefaller vara huvudorsaken till materialets rödaktiga färg är röda varianter av fältspat (fig. 3), men även en sekundär färgning förekommer där ett brunt finmaterial (lera?) täcker kornens yta. Det senare gäller huvudsakligen PM11:821 från RAÄ 545:1. Ingen magnetism fanns i materialet, ej heller efter rostning. Tabell 1. Resultat från analyser i mikroskop och stereolupp. OBS att PM10001:503 och PM12:855 är referensprov. RAÄ 545:1 545:1 545:1 545: Prov PM10001:503 (ref) PM11:821 PM12:834 PM12:855 (ref) PM2:184 Dominerande mineral Kvarts, fältspat Kvarts, fältspat Kvarts, fältspat Kvarts, fältspat Kvarts, fältspat Kornstorlek 0,2 0,4 mm 0,1 0,3 mm 0,1 mm 0,1 0,3 mm 0,01-0,1 mm Kol Ja Ja Ja Kommentar Mellansand Fin-mellansand Finsand Fin-mellansand Mellansilt-finsand Figur 2. Mikroskopbild av referensprovet PM10001:503. Kornstorleken uppskattas till ca 0,2 0,4 mm. Skalstocken är 1 mm. 8 UV GAL Rapport 2012:10. Geoarkeologisk undersökning

9 Figur 3. Mikroskopbild av referensprovet PM10001:503 med högre förstoring än fig. 2 där de röda kornen framträder tydligt. Skalstocken är 0,5 mm. Figur 4. Mikroskopbild av prov PM11:821. Kornstorleken uppskattas till ca 0,1 0,3 mm. Den brun-röda färgtonen kommer här delvis från ett finmaterial (lera?) som täcker kornens yta. Skalstocken är 1 mm. Malmliknande jord från Norr Amsberg. Okulär analys av material från en möjlig järnframställningsplats. 9

10 Figur 5. Mikroskopbild av prov PM12:834. Kornstorleken uppskattas till ca 0,1 mm. Skalstocken är 1 mm. Figur 6. Mikroskopbild av prov PM12:855. Kornstorleken uppskattas till ca 0,1 0,3 mm. Skalstocken är 1 mm. 10 UV GAL Rapport 2012:10. Geoarkeologisk undersökning

11 Figur 7. Mikroskopbild av prov PM2:184. Kornstorleken uppskattas till ca 0,01 0,1 mm. Skalstocken är 1 mm. Figur 8. Mikroskopbild av prov PM2:184 men med högre förstoring än fig. 7. Kornstorleken uppskattas till ca 0,01 0,1 mm. Skalstocken är 0,2 mm. Malmliknande jord från Norr Amsberg. Okulär analys av material från en möjlig järnframställningsplats. 11

12 Diskussion och tolkning Det analyserade materialet förefaller vara huvudsakligen naturligt bildat och dess potential som malm i en järnframställningsprocess är sannolikt obefintlig. Fynden av (trolig) reduktionsslagg från en blästugn som gjorts i området möjliggör dock tolkningen att de rödfärgade anläggningarna med kol kan vara associerade med rostning av malm, även om denna inte påträffats i det analyserade materialet. 12 UV GAL Rapport 2012:10. Geoarkeologisk undersökning

13 Administrativa uppgifter Riksantikvarieämbetets dnr: Riksantikvarieämbetets projektnummer: Projektgrupp: Erik Ogenhall och Lena Grandin Digital dokumentation: förvaras på UV Uppsala Foto: Erik Ogenhall, GAL Malmliknande jord från Norr Amsberg. Okulär analys av material från en möjlig järnframställningsplats. 13
