1 01/2007 E L D Rotgasutrustning Innehåll EZ - Purge EZ Dams Typ 200, Purge Finger Typ 180 Typ 120 Typ 150 T Dams Purge Paper Vattenlöslig folie Skyddstape ELD-TECH ApS AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax

2 02/2005 E L D EZ - Purge Patenterat Det nya patenterade rotgasverktyget EZ-Purge kan s från 20mm upp till 215mm i diameter. Silikonbollens enastående design garanterar att EZ-Purge alltid tätar perfekt. Den är mycket rvänlig och lätt att skjuta, dra och positionera i rör eller beslag. Basenheten finns i två olika storlekar. Den lilla basenheten används från 20 mm upp till 51mm. Standardlängden är 140mm, men den kan också levereras i 250mm. Den stora basenheten används från 52mm upp till 219mm med en standardlängd på 180mm, denna kan också levereras i 250mm. Till skillnad från världens alla andra typer av rotgasverktyg garanterar denna speciella design att gasen går igenom basenheten innan den kommer ut i kammaren. Detta är särskilt viktigt om det svetsas med spalt, eftersom det hjälper till att kyla av basenheten och därmed undviker svedning/skada från ljusbågen. Basenheten tål upp till 450 grader C. Sköljtiden är på under 2 minuter för alla storlekar. BASENHET Basic unit Kat. Nr. Længd Område i mm EZ-XX 140mm EZ-YY 180mm EZ-XXL 250mm EZ-YYL 250mm KOMPLETT Kat. Nr. DIA. Område i mm EZ026 Ø EZ032 Ø EZ043 Ø EZ054 Ø EZ064 Ø EZ078 Ø EZ091 Ø EZ106 Ø EZ116 Ø EZ142 Ø EZ175 Ø EZ225 Ø ELD-TECH ApS AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax

3 E L D EZ - Purge 02/2005 INDGÅNG Kat. Nr. DIA. Område i mm EZ Ø EZ Ø EZ Ø EZ Ø EZ Ø EZ Ø EZ Ø EZ Ø EZ Ø EZ Ø EZ Ø EZ Ø UTGÅNG Kat. Nr. DIA. Område i mm EZ Ø EZ Ø EZ Ø EZ Ø EZ Ø EZ Ø EZ Ø EZ Ø EZ Ø EZ Ø EZ Ø EZ Ø Ingång Utgäng AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax ELD-TECH ApS

4 01/2007 E L D Färdigformad, självhäftande rotgasdamm. EZ-Dams Din rotgasdamm är klar på mindre än en minut. EZ Dams för TIG-svetsning med gaser som Argon och Helium är tillverkade av carboxy methyl cellulosa. De upplöses snabbt i vatten. Efter svetsning, skölj med vatten eller ånga, så finns inga rester kvar i röret. Klar att Ekonomiskt Bekvämt EZ Dams Kat. Nr. Antal Passar för EZDAMS EZDAMS EZDAMS EZDAMS EZDAMS EZDAMS EZDAMS EZDAMS EZDAMS EZDAMS EZDAMS EZDAMS EZDAMS Tidsbesparande Rotgaspapper. Rotgaspapper i ark och på rulle 1. Dra av skyddet och avtäck limmet. 2. Sätt i EZ DAM i röret. 3. Dra tejpen längs rörväggens omkrets. ELD-TECH ApS AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax

5 E L D PGE Type /2004 Samlad Basenhet Samlad PGE Type 180 PGE Type 120 Basenhet Samlad Basenhet AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax ELD-TECH ApS

6 E L D Tätnings- och stödskivor till ELD-TECH PGE Tätningsskivor, 2 SSet om 2 styck i 2 mm Tätningsskivor, Set om 2 styck i 3 mm Kat. Nr. Område i mm Ø ST ST Kat. Nr. Område i mm SUD ST ST SUD ST ST SUD ST SUD ST ST Kat. Nr. Område i mm Ø SED SED SED SED SED SED SED SED SED SED SED SED SED SED SED SED SED SED SED SED SED SED SED SED SUD ST SUD ST ST SUD ST ST ST ST ST ST SUD SUD SUD SUD SUD /2007 Stödskivor, set om 4 styck ELD-TECH ApS AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax

7 12/2004 E L D ELD-TECH PGE Typ 150 För rör med en diameter mellan 8 och 36 (200mm-900mm) Ju större röret är, desto längre tid tar det att fylla kammaren med gas. Därför har ELD- TECH utvecklat denna cylinder med en kammare som endast är 3 cm hög. Att placera PGE Typ 150 och fylla kammaren med gas, säkra ett maxinnehåll av syre på 25 ppm (0,0025%) tar mellan 5 och 15 minuter beroende på rörstorlek. Kat nr. Min. I.D. Max I.D. skivor mm tum mm tum Kat. Nr , , B , , B , , B , , B , , B , , B , , B , , B , , B , , B , , B , , B , B , B Andra storlekar på förfrågan. Tätnings- ELD-TECH ApS AB Svetsteknik Södra Hjortevænget Långebergsgatan Västra Frölunda Tel Fax

8 01/2007 E L D T Dams T Dams används där det inte går att standardrotgasverktyg (PGE). Att vattenlösliga dams är ett kostnadsbesparande sätt att rensa ett rör, T-rör eller böj. Placera T Dams i den öppna änden, sätt på ett nytt stycke, skölj och svetsa. T Dams upplöses är det åter löper vatten genom röret. Kat. Nr. T 2 T 3 T 4 T 5 T 6 T 8 T 10 T 12 T 14 T 16 T 18 T 20 T 24 Storlek AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax

9 05/2008 E L D Vattenlösligt papper Rotgaspapper. Rotgaspapper i ark och på rulle Rotgaspapperet för TIG-svetsning med gas som Argon och Helium är tillverkat av carboxy methyl cellulosa. Det löses snabbt upp i vatten. Efter svetsning, skölj med vatten eller ånga så finns inga rester kvar i röret. EZ Purge Paper 100 ark Kat. Nr. Mål i mm Mål i Tum PP x 280mm 8.5 x 11 PP x 355mm 8.5 x 14 PP x 560mm 17 x 22 PP x 560mm 15.5 x 22 EZ Purge rullar till rör op til 4-35 micron Kat. Nr. Mål i mm Mål i Tum PR mm x 50m 9 x 165 PR mm x 50m 15,5 x 165 EZ Purge rullar til rör over 4-60 micron Kat. Nr. Mål i mm Mål i Tum PR mm x 50m 15.5 x 165 PR mm x 50m 31 x 165 Vattenlöslig tejp Kat. Nr. Mål i mm Mål Tum TTAPE 25,4mm x 91m 1 x 300 TTAPE-2 50,8mm x 91m 2 x 300 ELD-TECH ApS Hjortevænget - 6det kompletta svetshuset AB Svetsteknik 4130 Södra Viby Sj. Långebergsgatan Danmark Västra Frölunda Tel Fax

10 E L D Vattenlöslig folie 03/2007 Rensa röret med EZ trasor Sätt vattenlöslig folieklistermaterial på röret Tryck den blanka ytan av den vattenlösliga folien mot klistertyget inne i röret. Skär folien i en cirkel som är 3 större än rörets omkrets Vattenlöslig folie Beskrivning Kat. Nr. Mått Rulle 2x250 mm utan lim SFRL 1m x 20m Blockformat utan lim SFBL 1m x 20m Lim TADH ml Lim TADH ml AB Svetsteknik Södra ELD-TECH Långebergsgatan ApS Västra Frölunda Tel Telefon: Fax Fax:

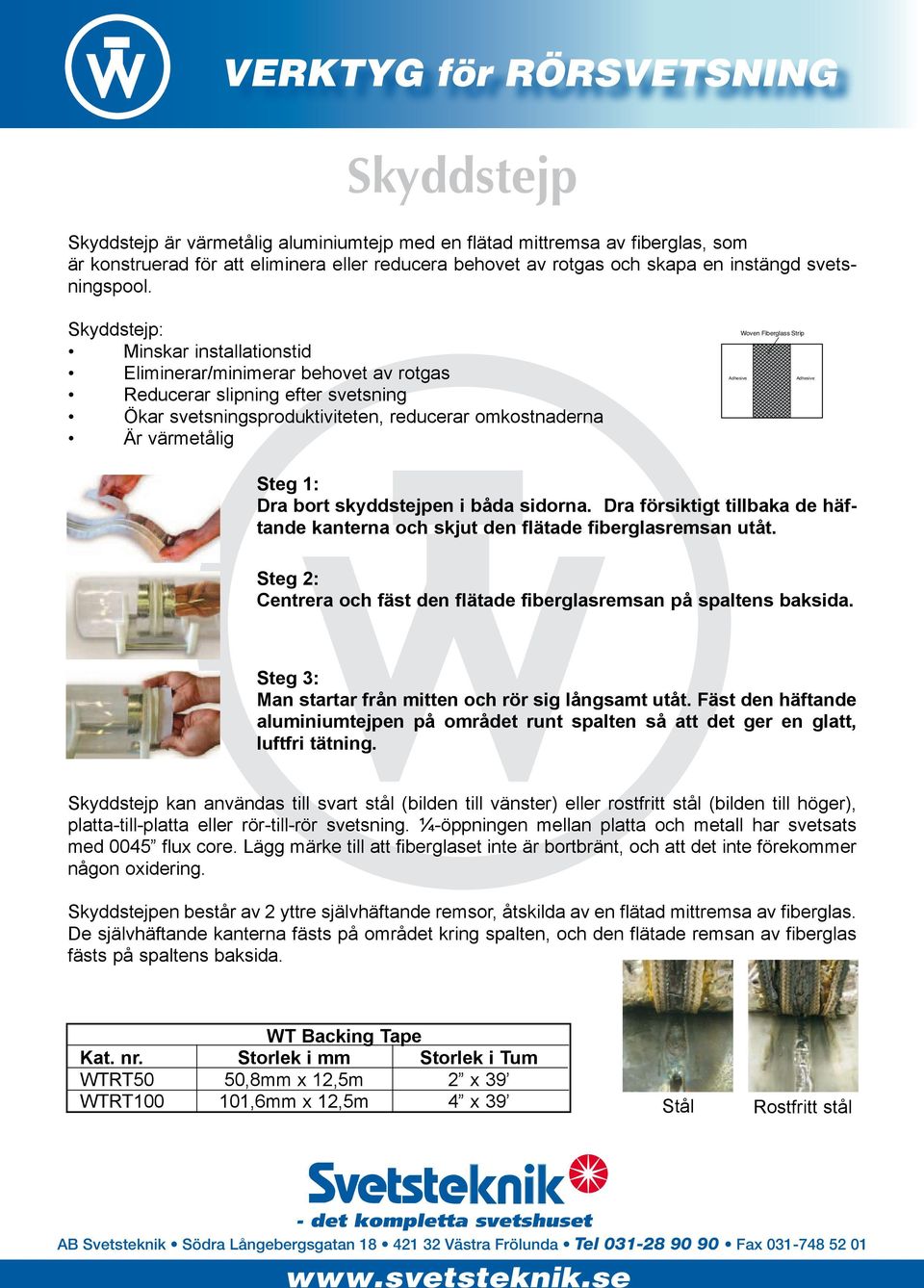

11 03/2007 E L D Skyddstejp Skyddstejp är värmetålig aluminiumtejp med en flätad mittremsa av fiberglas, som är konstruerad för att eliminera eller reducera behovet av rotgas och skapa en instängd svetsningspool. Skyddstejp: Minskar installationstid Eliminerar/minimerar behovet av rotgas Reducerar slipning efter svetsning Ökar svetsningsproduktiviteten, reducerar omkostnaderna Är värmetålig Adhesive oven Fiberglass Strip Adhesive Steg 1: Dra bort skyddstejpen i båda sidorna. Dra försiktigt tillbaka de häftande kanterna och skjut den flätade fiberglasremsan utåt. Steg 2: Centrera och fäst den flätade fiberglasremsan på spaltens baksida. Steg 3: Man startar från mitten och rör sig långsamt utåt. Fäst den häftande aluminiumtejpen på området runt spalten så att det ger en glatt, luftfri tätning. Skyddstejp kan s till svart stål (bilden till vänster) eller rostfritt stål (bilden till höger), platta-till-platta eller rör-till-rör svetsning. ¼-öppningen mellan platta och metall har svetsats med 0045 flux core. Lägg märke till att fiberglaset inte är bortbränt, och att det inte förekommer någon oxidering. Skyddstejpen består av 2 yttre självhäftande remsor, åtskilda av en flätad mittremsa av fiberglas. De självhäftande kanterna fästs på området kring spalten, och den flätade remsan av fiberglas fästs på spaltens baksida. T Backing Tape Kat. nr. Storlek i mm Storlek i Tum TRT50 50,8mm x 12,5m 2 x 39 TRT ,6mm x 12,5m 4 x 39 Stål Rostfritt stål ELD-TECH ApS Hjortevænget - 6det kompletta svetshuset AB Svetsteknik 4130 Södra Viby Sj. Långebergsgatan Danmark Västra Frölunda Tel Fax

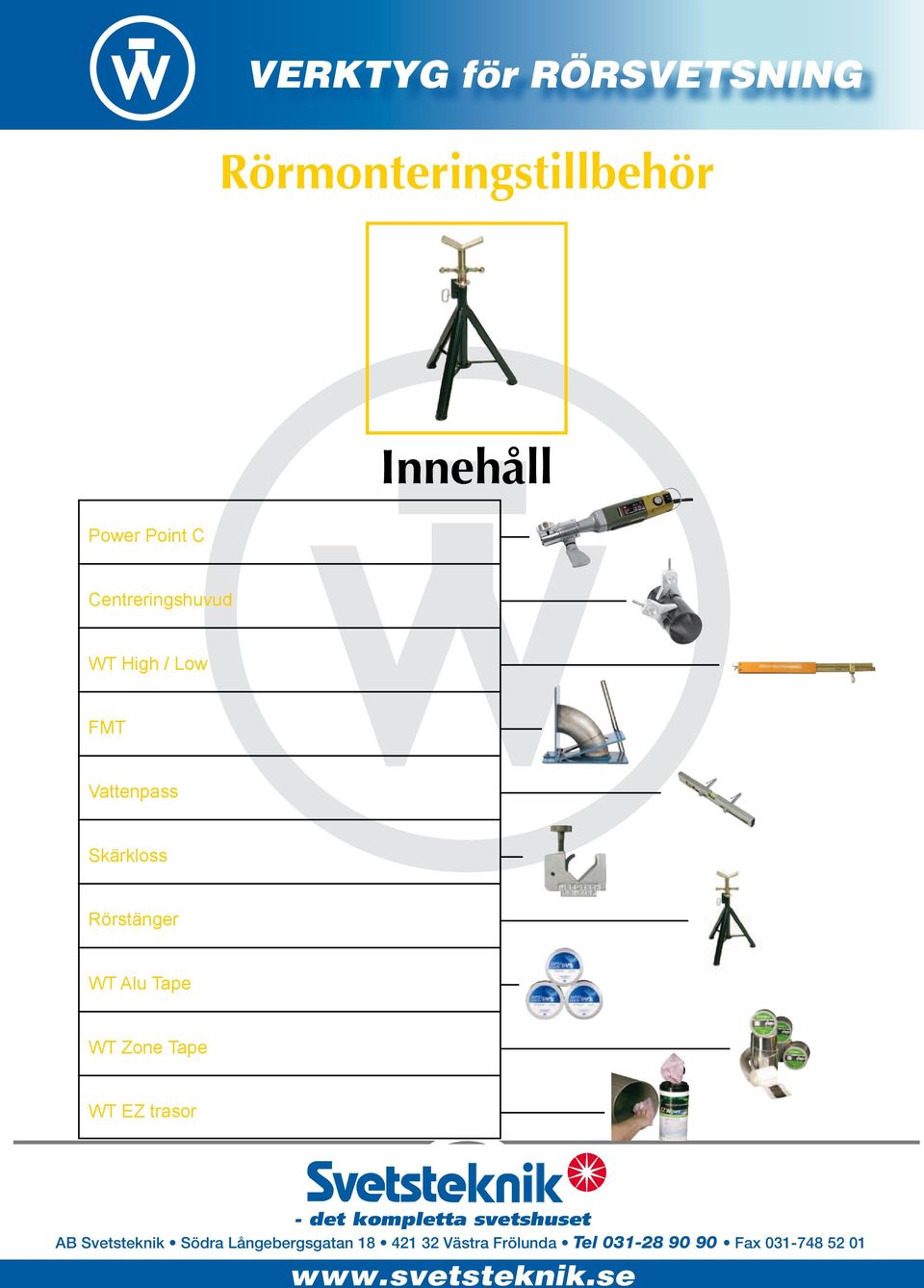

12 06/2004 E L D Rörmonteringstillbehör Innehåll Power Point C Centreringshuvud T High / Low FMT Vattenpass Skärkloss Rörstänger T Alu Tape T Zone Tape T EZ trasor ELD-TECH ApS AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax

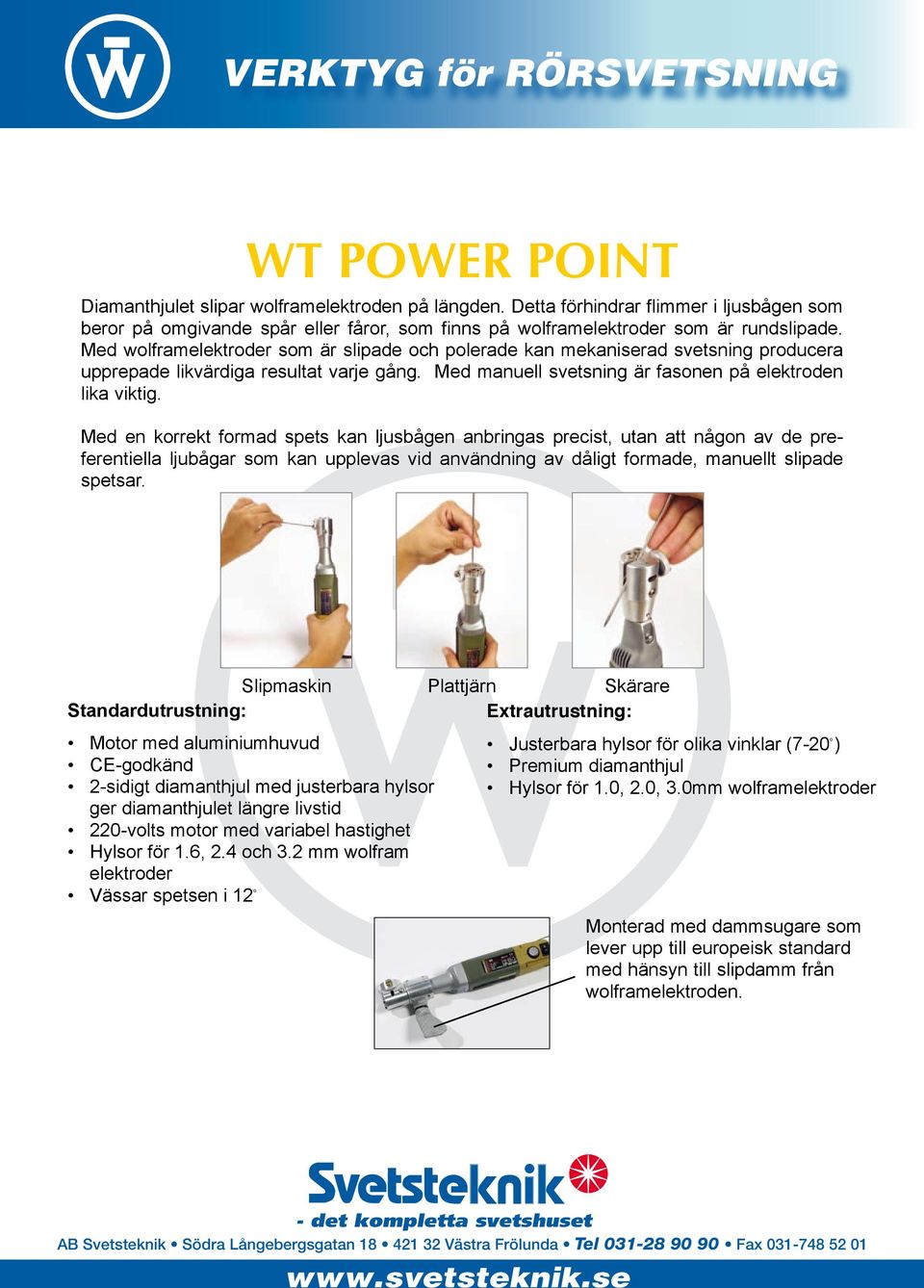

13 03/2007 E L D T POER POINT Diamanthjulet slipar wolframelektroden på längden. Detta förhindrar flimmer i ljusbågen som beror på omgivande spår eller fåror, som finns på wolframelektroder som är rundslipade. Med wolframelektroder som är slipade och polerade kan mekaniserad svetsning producera upprepade likvärdiga resultat varje gång. Med manuell svetsning är fasonen på elektroden lika viktig. Med en korrekt formad spets kan ljusbågen anbringas precist, utan att någon av de preferentiella ljubågar som kan upplevas vid användning av dåligt formade, manuellt slipade spetsar. Standardutrustning: Slipmaskin Plattjärn Skärare Motor med aluminiumhuvud CE-godkänd 2-sidigt diamanthjul med justerbara hylsor ger diamanthjulet längre livstid 220-volts motor med variabel hastighet Hylsor för 1.6, 2.4 och 3.2 mm wolfram elektroder Vässar spetsen i 12 o Extrautrustning: Justerbara hylsor för olika vinklar (7-20 o ) Premium diamanthjul Hylsor för 1.0, 2.0, 3.0mm wolframelektroder Monterad med dammsugare som lever upp till europeisk standard med hänsyn till slipdamm från wolframelektroden. AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax ELD-TECH ApS

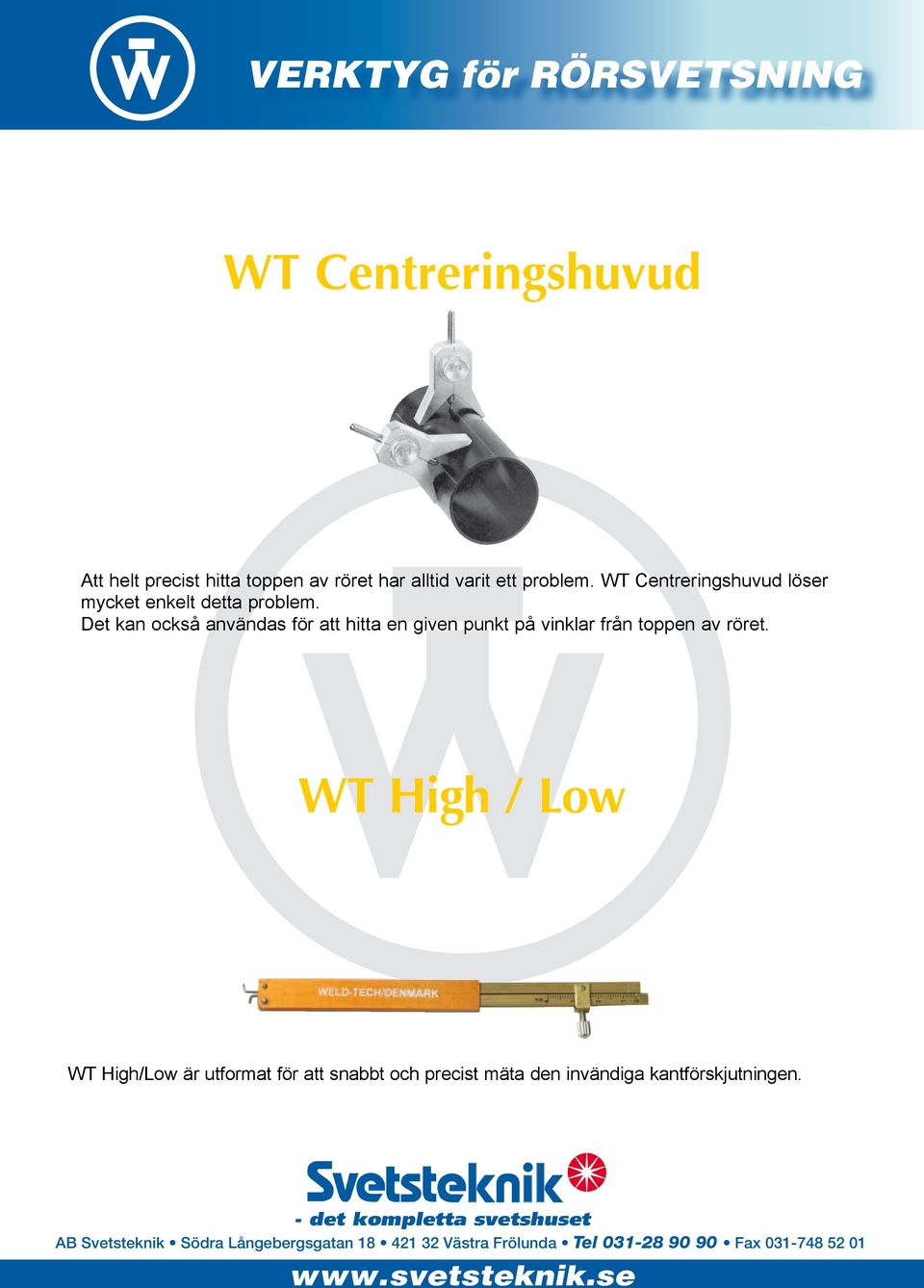

14 01/2007 E L D T Centreringshuvud Att helt precist hitta toppen av röret har alltid varit ett problem. T Centreringshuvud löser mycket enkelt detta problem. Det kan också s för att hitta en given punkt på vinklar från toppen av röret. T High / Low T High/Low är utformat för att snabbt och precist mäta den invändiga kantförskjutningen. AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax

15 01/2007 E L D FMT FMT är ett enastående, ihopfällbart uppmärkningsverktyg för rör och böjar. På mindre än 5 minuter är röret och böjarna uppmärkta redo att skäras i vilken vinkel som helst.. T Flänsvattenpass Kat. Nr. Område i mm. Område i tum Vikt (Kg) Vikt (lb) FMT ,2-3,5 2 4 FMT ,9-8, FMT , T Flänsvattenpass är alltid ett praktiskt verktyg att ha med sig. T Flänsvattenpass kan s till flänsar med bulthål från 16 mm till 32 mm. Designen med två justerbara pinnar med självspännande fjäder ser till att inga lösa delar går förlorade. ELD-TECH ApS - det kompletta svetshuset AB Svetsteknik 4130 Södra Viby Sj. Långebergsgatan Danmark Västra Frölunda Tel Fax

16 01/2007 E L D Skärkloss Skärklossen håller fast rör så att man snabbt och precist kan såga röret med en bågsåg. Skärklossen gör att förberedelsetiden kan förkortas och ökar därmed produktionshastigheten. Kännetecken Särskilt utformad klämma håller fast rören precist, utan att rispa rörets yta Precisionsguiden gör det lätt att positionera klingan Fördjupningen under guideplattan gör att klingan är fri Den fjäderbelastade klämman gör det lätt att sätta i röret Skärklossen kan s till rörstorlekar från 4 mm till 114 mm utvändig diameter Kat. Nr. Område i mm Område i tum Vikt i Kg. Vikt i lb. SG ,15 1,0 0,64 1,41 SG ,0 2,0 2,92 6,30 SG ,0 4,48 9,00 19,84 AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax

17 E L D Rörstänger 03/2007 Ihopfällbara Fasta Alla rörstänger levereras med ett standard V-huvud och säkerhetsring, så att plötsliga sammanbrott och handskador kan undvikas. Den ihopfällbara typen gör det mycket enkelt att förvara och transportera. Valmöjlighet mellan olika typer av rullar. Beskrivning Kat. Nr. Vikt Minimihöjd Maxhöjd Kg Lbs cm tum cm tum Rörstänger ihopfällbara T-Fold 12 26, , ,2 Rörstänger, fasta T-Fix 11,5 25, , ,2 Rullar: Rostfria stålrullar Stålrullar Polyethylenerullar Beskrivning Kat. Nr. Kapacitet Rörstorlek Vikt (1 pc.) Kg Lbs. mm tum Kg Lbs. Rostfria stålrullar SSB /2-24 1,8 3,9 Stålrullar SR /8-24 1,3 2,8 Polyethylenerullar PR /2-24 1,1 2,4 AB Svetsteknik Södra ELD-TECH Långebergsgatan ApS Västra Frölunda Tel Fax

18 E L D 03/2007 T EZ Tejp T EZ tejp är en traditionell aluminiumsvetstejp som kan s för att täta bottenskarven under sköljning och täta rörändarna vid transport. EZ tejp består av aluminiumfolie 3 mill (75 microns tjockt), klätt med ett värmetåligt akryliskt sjävhäftande system. Den mjuka folien anpassar sig lätt till oregelbundna ytor. T EZ tejp har många andra traditionella användningsområden, som till exempel försegling av kanaler till värme, airconditioning och avkylning; och fungerar som en utmärkt fuktbarriär. T EZ tejp är helt klädd med ett akryliskt sjävhäftande material. T EZ tejp är halogenfri, vilket bidrar till att göra svetsarnas arbetsmiljö säkrare. T EZ tejp Kat. Nr. STL. i mm STL. i tum Alu Tape 50mm x 22m 2 x 75 ELD-TECH ApS AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax

19 03/2007 E L D T Zontejp (Pat. Pending) T Zontejp är en gasbevarande tejp som används för att försegla spalten mellan rören, och på så sätt säkra minimal gasförlust under sköljning. Den har en klisterfri central zon, vilket ger en kontaminationsfri svetsning. Ren kontaminationsfri svetsning Halogenfri och Fluorcarbonfri Hög temperaturtålighet Förkortar rörets rengöringstid Minskar gasförbrukningen Förbättrar säkerheten på arbetsplatsen oven Fiberglass Strip Adhesive T Zontejp Kat. Nr. STL. i mm STL. i tum Frizonområde EZ60 63mm x 22m 2.5 x mm EZ mm x 22m 4 x mm Värmetålighet: Klistermaterial 425 F 219 C Aluminiumtejp 595 F 313 C Minsta applikationstemperatur 10 F -12,5 C ELD-TECH ApS AB Svetsteknik Södra Hjortevænget Långebergsgatan Västra Frölunda Tel Fax

20 E L D T EZ trasor 05/2008 Genomvätt rengöringstrasa för många ändamål En engångstrasa på 203mm x 304mm, redan genomvätt, innehållande en särskild blandning för maximal rengöringskraft. Använd T EZ trasor för att avlägsna smörjmedel, olja, fett, filtpenna, bläck och lösa partiklar. Klar att Kasseras efter användning Fibertålig Fiberfri CFC & HCFC fri T trasor Kat. Nr. STL. i mm STL. i tum Antal per fpk T mm x 304mm 8 x T mm x 304mm 8 x Godkänt av miljödepartementet AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax ELD-TECH ApS

21 05/2008 E L D Klämmor T-klämma T-stålklämma Enkel kedjespännare Innehåll Dubbel kedjespännare Hydraulisk kedjespännare Invändig manuel klämma Invändig manuell flänsklämma Dubbel manuell klämma ELD-TECH ApS - det kompletta svetshuset AB Svetsteknik 4130 Södra Viby Sj. Långebergsgatan Danmark Västra Frölunda Tel Fax

22 E L D 05/2008 T Klämma Genom sin unika design garanterar 3-punktsspännaren att spännkraften fördelas jämnt runtom det rör som ska svetsas, eftersom avstånden mellan spännpunkterna är ungefär desamma. Detta gäller alla rördimensioner inom T-klämmans område ( mm). Regleringsskruvarna har rostfria stålkulor i ändarna. Detta förhindrar korrosion och rispning av objektet som ska svetsas. Verktyget är gjort av stöpt aluminium, vilket ger tillräckligt med spännkraft för att uppfylla kraven för alla rördimensioner inom T-klämmans område ( mm) och med godstjocklek på upp till 15 mm. T-klämman kan s till svetsning av alla slags material, som t.ex. stål, rostfritt stål, duplex, super duplex och titanium. Svetsning av rör-till-rör och rör-till-beslag utföres enkelt med T-klämman. Kat. Nr. Område (tum) Område (mm) Vikt (kg) Vikt (lb) T , ,50 T ,20 T ,00 AB Svetsteknik Södra ELD-TECH Långebergsgatan ApS Västra Frölunda Tel Telefon: Fax Fax:

23 E L D T-Stålklämma 05/2008 Denna serie robust smidda stålklämmor är avsedda för rör till rör eller rör till beslag. T-stålklämmor är elektrogalvaniserade och garanterar en snabb och effektiv uppspänning. Vingskruvarna har rostfria kulor i ändarna. Detta förhindrar korrosion och rispning av objektet som ska svetsas. Verktyget är gjort av sänksmitt stål, vilket ger tillräckligt med spännkraft för att uppfylla kraven för alla rördimensioner inom T-stålklämmans område mm (1-14 ) T-stålklämman kan s vid svetsning av stål. Rostfria Sleeves kan monteras på Tstålklämman, så att den kan s till rostfritt, Duplex och andra höglegerade ståltyper. Kat. Nr. Område (tum) Område (mm) Vikt (kg) Vikt (lbs) Rostfria Sleeves SC ,5 3 SC13SS SC ,1 6,2 SC25SS SC ,3 6,6 SC47SS SC ,9 13,8 SC59SS SC ,8 17,6 SC1014SS AB Svetsteknik Södra ELD-TECH Långebergsgatan ApS Västra Frölunda Tel Telefon: Fax Fax:

24 E L D Manuell kedjespännare 06/2004 Välj mellan två olika ställskruvar Cylinder, vanlig Ball-point Alla kedjespännarna kan s till rördimensioner från 5. Enkel kedjespännare typ 2500S och dubbel kedjespännare typ 2500D är enkla verktyg för att spänna rör-till-rör, rör-till-böj, rör-till-t-rör eller rör-till-fläns. Den låga vikten gör den lätt att både i verkstaden och på plats. Dessa kedjespännare kan räta och likställa rör med en godstjocklek på upp till 12 mm (½ ) och en spännkraft på 2500 kg. Kedjespännarna kan s med åtskilliga rördimensioner, helt enkelt genom att flytta eller avlägsna trågen. Trågen till alla våra kedjespännare är gjorda av rostfritt stål. Typ 2500S och 2500D kan också s till rostfritt stål, om endast stål kommer i förbindelse med röret. Typ 2500S (enkel) Till rostfritt stål Till svar stål Område Kat. Nr. Antal tråg Vikt Kat. Nr. Antal tråg Vikt (kg/lb) (kg/lb) SS ,3 12,6 2500SM ,3 12, SS ,3 14,6 2500SM ,7 13, SS ,3 16,6 2500SM ,7 15, SS ,1 18,2 2500SM ,5 17, SS ,7 23,4 2500SM ,5 21, SS ,8 25,6 2500SM ,5 23, SS ,2 28,4 2500SM ,2 26, SS ,1 32,2 2500SM ,4 30, SS ,8 35,6 2500SM ,1 34, SS ,5 39,0 2500SM ,8 37,6 AB Svetsteknik Södra ELD-TECH Långebergsgatan ApS Västra Frölunda Tel Telefon: Fax Fax:

25 06/2004 E L D Manuell dubbel kedjespännare Välj mellan två olika ställskruvar Cylinder, vanlig Ball-point Alla kedjespännarna kan s till rördimensioner från 5. Enkel kedjespännare typ 2500S och dubbel kedjespännare typ 2500D är enkla verktyg för att spänna rör-till-rör, rör-till-böj, rör-till-t-rör eller rör-till-fläns. Den låga vikten gör den enkel att både i verkstaden och på plats. Dessa kedjespännare kan räta och likställa rör med en godstjocklek på upp till 12 mm (½ ) och har en spännkraft på 2500 kg. Kedjespännarna kan s till åtskilliga rördimensioner, helt enkelt genom att flytta eller avlägsna trågen. Trågen till alla våra kedjespännare är gjorda i rostfritt stål. Typ 2500 S och 2500D kan också s till rostfritt stål, om endast stål kommer i förbindelse med röret. Typ 2500D (dubbelt) Till rostfrit stål Til svart stål Område Kat. Nr. Antal tråg Vikt Kat. Nr. Antal tråg Vikt (kg/lb) (kg/lb) DS ,0 22,0 2500DM ,0 22, DS ,6 25,2 2500DM ,8 23, DS ,2 28,4 2500DM ,4 26, DS ,4 30,8 2500DM ,6 29, DS ,4 38,8 2500DM ,8 35, DS ,5 41,0 2500DM ,9 37, DS ,7 45,4 2500DM ,2 42, DS ,1 48,2 2500DM ,3 46, DS ,2 50,4 2500DM ,4 48, DS ,0 54,0 2500DM ,2 52,4 ELD-TECH ApS AB Svetsteknik Södra Hjortevænget Långebergsgatan Västra Frölunda Tel Fax

26 06/2004 E L D HPklämma Hydraulisk kedjespännare Spara tid och pengar få bättre resultat med HP-klämman Detta flexibla system som används till rörtill-rör, rör-till-böj och rör-till-t-rör eller fläns - korrigerar och anpassar och gör klart för svetsning på mindre än 10 minuter! HP-klämman är den enda hydrauliska kedjespännaren i världen som kan s på rördimensioner från 6 (168 mm) upp till 60 (1524 mm). HP-klämman kan räta och justera rör och beslag med en godstjocklek på upp till 1 (25 mm). Endast kedjelängden och antalet tråg varierar efter rördimensionen resten köper du bara en gång. Den mycket låga vikten gör utrustning som kranar överflödig. För att tillmötesgå kraven från rörtillverkare, atom, offshore och petrokemiska industrier är alla delar i HP-klämman som kommer i kontakt med rören tillverkade av rostfritt stål, för att undvik märken och korrosion på rören. Trågen är justerbara och avtagbara. Detta gör att HP-klämman kan s på mindre rördimensioner. ELD-TECH ApS AB Svetsteknik Södra Hjortevænget Långebergsgatan Västra Frölunda Tel Fax

27 E L D 06/2004 Välj mellan två olika ställskruvar Cylinder, vanlig Ball-point HP-klämman består av: 1 Hydraulisk cylinder 1 klämsystem 1,8 m slang 1 hydraulisk handpump Tråg (antal beroende på storlek), monterade på två kedjor 1 Top 10 mm 1 Top 24 mm 1 verktygslåda i aluminium Alla HP-klämmor levereras med extra kedjor och tråg till alla rördimensioner. Andra storlekar på förfrågan. Kat. Nr. Område Antal tråg Vikt utan pump Frakt vikt Extra kedje (set om 2) kg lb kg lb (set om 2) HP HP16 HP HP20 HP HP24 HP HP32 HP HP36 HP HP42 HP HP48 HP HP56 HP HP60 AB Svetsteknik Södra ELD-TECH Långebergsgatan ApS Västra Frölunda Tel Telefon: Fax Fax:

28 06/2004 E L D IMC Invändig Manuell Pipe Clamp (rörklämma) (IMC) för svetsning av fläns till rör. Verktyget har en räckvidd från 2,25 (56 mm) upp till 37 (940 mm). IMC fås också till rostfria stålrör. IMF Invändig Manuell Flänsklämma är till för att spänna de invändiga flänsarna till böjar. Snabbt och enkelt verktyg Kat. Nr. Område I.D. Vikt mm tum kg lb IMF ,2-4,5 1 2 IMF ,3-7,6 3 6 IMF ,7-12, IMF ,0-20, Kat. Nr. Område I.D. Vikt mm tum kg lb IMC ,2-5,5 1,35 2,7 IMC ,3-8, IMC ,7-12, IMC ,0-20, IMC ,2-37, DMC Dubbel Manuell Clamp (klämma) DMC fås också till stål och rostfritt stålrör. Kat. Nr. Område I.D. Vikt mm tum kg lb DMC ,4-2,7 2,2 04,4 DMC ,5-5,5 5,7 11,4 DMC ,9-12, ELD-TECH ApS - det kompletta svetshuset AB Svetsteknik 4130 Södra Viby Långebergsgatan Sj. Danmark Västra Frölunda Tel Fax

29 05/2008 SVETS- och SPÄNNBORD E L D 16 mm System - Svets- och spännbord Precision från första början! 16 mm borrningar Borravstånd 50 mm bordssidan 100 mm hög Materialtjocklek ca 12 mm Konstruktionsförstärkt med skenor Fin fäst/finpolerad yta Lättheten och precisionen i 16 mm systemet är särskilt väl lämpat för filigrana komponenter. Stora bordsytor skapas genom att flera bord sätts ihop.idealisk för lättare detaljer och svetsrobotar tack vare den låga egenvikten. Pålastning per bord, minst 500 kg. Lägg en prototyp eller en del från föregående serie på bordet och positionera stopp med önskat spel på komponenten eller gör prototyp enligt ritning med S4-systemet. Ta bort mönstret och anordningen är färdig. (tid ca 10 min) Tillbehör För tillbehör, vinklar, fästanordningar, ben, m.m fråga efter vår mer detaljerade broschyr! ELD-TECH ApS - det kompletta svetshuset AB Svetsteknik 4130 Södra Viby Sj. Långebergsgatan Danmark Västra Frölunda Tel Fax

30 05/2008 E L D Svetsning och uppspänning Ekonor Panther Panther Junior Innehåll Orbield EZ-eld Styrning EKOTRON Purge Clamp till fläns ELD-TECH ApS AB Svetsteknik Södra Hjortevænget Långebergsgatan Västra Frölunda Tel Fax

31 05/ E L D EKONOR - Allroundlösningen på ekonomiska förbindelser Ekonor är en process som har utvecklats speciellt för svetsning av rör. Det utvidgade konceptet för orbitalsvetsning av rörförbindelser är ytterst ändamålsenligt för vridbara eller fast placerade rör/rör eller rör/formdelsförbindelser. Ekonor-processen omfattar totalt 4 komponenter, som helt beror på behovet och kan s enskilt eller som systemlösning: Delskarvsvetsning - Eliminerar det kritiska området med fallskarv i och med indelning i två överlappande svetsskarvar - Svetsning av godstjocklekar upp till 5 mm utan skarvförberedelse och tillsatsmaterial - Säker inkludering av förskjutna kanter och olika rothöjder - Högre smältkapacitet vid svetsning av era lager Invändig spänningsanordning radial och axial fastspänning av rörändar ger en enkel centrering och xering av rören, en bättre stängning av spaltöppningar och man slipper föregående häftning spänning, färdigformning och svetsning pågår vid en arbetsgång optimalt rotskydd, därför rötter utan missfärgning märkbar förkortning av föreberedelsetiden kan levereras för rördiametrar på DN 25 till DN 400 ELD-TECH ApS - det kompletta svetshuset AB Svetsteknik 4130 Södra Viby Långebergsgatan Sj. Danmark Västra Frölunda Tel Fax

32 E L D Patenterad delskarvsvetsning 06/2008 Konceptet har uppstått på grund av de höga krav som ställs på pigging -tekniken. Här svetsas på ena sidan större godstjocklekar, och samtidigt ställs stora krav på svetsskarvens kvalitet. Detta gäller speciellt för rotnedhänget och rotåterfallet. De rördiametrar som normalt används i kemianläggningsbyggen ligger på DN 150 och en godstjocklek på 2,6 mm. Tar man den jämförbara nominella rörbredden i ett rörledningsbygge, som pigging -teknik kan tillämpas på, så har vi redan en godstjocklek på 4,5 mm. Vid normal orbitalsvetsning kan dessa godstjocklekar inte längre hanteras utan svetstillsatsmaterial. Orsaken är att under svetsningsprocessen genomgås alla svetsningspositioner. Särskilt kritisk i detta sammanhang är fallskarvpositionen, där den föregående smältmassan har ett negativt in ytande på ljusbågens spänning och den minsta förskjutning av kanterna medför rotfel. Samtidigt har fallskarvpositionen dåliga avgasningsvillkor, så det kan lätt uppstå porer här. Ytterligare en nackdel med det traditionella orbitalsvetsningssystemet är att det, vid start i kl. 9-positionen orsakar ett rotåterfall av den föregående värmen. Gränsen för normal orbitalsvetsning ligger därför vid ca 3,2 mm. Vid delskarvsvetsningen, som är patenterad av estfalen AG, indelas orbitalsvetsningsskarven, som normalt svetsas runt med 360, i två delskarvar. Här startar den första delskarven i kl. 6-positionen och svetsas till kl. 13-positionen på den ena sidan. Andra delskarven svetsas därefter med en viss förvärmning i kl.6-positionen och en viss överlappning i kl. 12-positionen (bild 1). Det kritiska fallskarvsområdet undviks på så sätt. Med hjälp av denna processteknik är det möjligt att svetsa godstjocklekar upp till 5 mm utan tillsatsmaterial. Också en kantförskjutning eller spaltöppning, som alltid kan förekomma på ett bygge, kan bearbetas på ett säkert sätt. Bild 1: Delskarvsvetsningsprinicipen ELD-TECH ApS AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax

33 E L D 05/ EKONOR Innovativa lösningar för mekaniserad rörsvetsning Möjlig anläggningskon guration: VRIDBARA ICKE VRIDBARA STATIONÄR ( änsförbindelser) PANTHER STATIONÄR ( änsförbindelser) PANTHER JUN. ORBIELD MOBIL (rörförbindelser) EZ-ELD Med patenterad delskarvsvetsningsprocess Fixering av rör-/formdelar med hjälp av pneumatiska invändiga spänningsanordningar (ISV) AB Svetsteknik Södra ELD-TECH Långebergsgatan ApS Västra Frölunda Tel Telefon: Fax Fax:

34 05/ E L D PANTHER RUNDSKARV-SVETSNINGSANLÄGGNING Vridanordning för svetsning av änsförbindelser med olika formdelar (röret vrids) Rörsvetsningsanläggningen PANTHER reducerar all produktionstid kraftigt tack vare förbättrad skarvkvalitet och en rot utan missfärgning Upp till 5 mm godstjocklek i ett lager utan skarvförberedelser Uppbyggning av rörsvetsningsanläggningen PANTHER med invändig spänningsanordning Användarvänlig och enkel menyhantering med Komponenter: EKOTRON-styrning fjärrkontroll och touch-screen Alla relevanta svetsningsparametrar kan programmeras och sparas Datadokumentation och dataöveföring är möjligt. Invändig spänningsanordning Optimal förberedelse, centrering och färdigformning Snabbt skifte till andra nominella bredder Det är inte nödvändigt med häftning eller föregående tillförsel av gas TIG-strömkälla Moderna inverterströmkällor med impulsteknik Prestanda efter behov, valbar till (200/350/500 A) Alternativ Automatisk justering av brännarhöjden (AVC) Kalltrådmatning med 3-vägssupport Motordriven brännarpendling Andra anläggningskomponenter för hantering av rör Användningsområden Standard: DN 25 DN 200 Andra storlekar på förfrågan ELD-TECH ApS AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax

35 05/ E L D PANTHER JUNIOR Orbitalsvetsningsanläggning för svetsning av änsförbindelser med olika formdelar (brännaren vrids) Orbitalsvetsning av änsförbindelser med väsentligt förkortade förberedelsetider, återskapningsbar, hög skarvkvalitet och rot utan missfärgning. Den patenterade delskarvsvetsningsprocessen utvidgar användningsområdet för den klassiska orbitalsvetsningen till godstjocklekar upp till 5 mm i ett lager utan skarvförberedelse och extra tråd. PANTHER JUNIOR komplett anläggning PANTHER JUNIOR svetshuvud Användarvänlig och enkel menyhan- Möjlig anläggningskon guration till änsförbindelser med formdelar som bågar, reduceringar etc. Komponenter: EKOTRON-styrning tering med fjärrkontroll och touchscreen Alla relevanta svetsningsparametrar kan programmeras och sparas Datadokumentation och dataöverföring är möjligt. Invändig spänningsanordning Optimal förberedelse, centrering och färdigformning Snabbt skifte till andra nominella bredder Ej nödvändigt med häftning eller föregående tillförsel av gas Detaljvisning med aut. höjdkontroll och kalltrådsinriktning (valbar). TIG-strömmkälla Moderna inverterströmkällor med impulsteknik Prestanda efter behov, valbar till (200/350/500 A) Alternativ Automatisk justering av brännarhöjden (AVC) Kalltrådmatning med 3-vägssupport Motordriven brännarpendling Andra anläggningskomponenter för hantering av rör Användningsområden Stationär anläggning: DN 25 DN 100 ELD-TECH ApS AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax

36 E L D 05/ Orbield För svetsning av olika rör- och formdelsförbindelser (brännaren vrids) Orbitalsvetsning med våra mobila orbitaltänger är ekonomiskt, och medför en återskapningsbar hög skarvkvalitet. Den patenterade delskarvssvetsningsprocessen utvidgar användningsområdena för den klassiska orbitalsvetsningen till godstjocklekar upp till 5 mm i ett lager utan skarvförberedelser och extra tråd. Användarvänlig och enkel menyhantering med Komponenter: EKOTRON-styring fjärrkontroll och touch-screen Alla relevanta svetsningsparametrar kan programmeras och sparas Datadokumentation och dataöverföring är möjligt. TIG-strömkälla Moderna inverterströmkällor med impulsteknik Prestanda efter behov, valbar till (200/350/500 A) Mobil anläggning med många användningsmöjligheter Alternativ Automatisk justering av brännarhöjden (AVC) Kalltrådsmatning med 3-vägssupport Motordriven brännarpendling Andra anläggningskomponenter för hantering av rör Invändig spänningsanordning Optimal förberedelse, centrering och färdigformning Snabbt skifte till andra nominella bredder Ej nödvändigt med häftning eller föregå- ende tillförsel av gas Användningsområden Mobil anläggning: DN 25 DN 170 ELD-TECH ApS AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax

37 05/ E L D EZ-eld för svetsning av olika rör- och formdelsförbindelser (brännaren vrids) Vid ringteknik kan samma svetshuvud s till alla vanligen förekommande rördiametrar. Speciellt när det gäller stora diametrar från DN 200 har denna teknik väsentliga fördelar. Dessutom uppnås en återskapningsbar hög skarvkvalitet. Den patenterade delskarvssvetsningsprocessen utvidgar användningsområdena för den klassiska orbitalsvetsningen till godstjocklekar upp till 5 mm i ett lager utan skarvförberedelser och extra tråd. Komponenter: EKOTRON-styrning Användarvänlig och enkel menyhantering med fjärrkontroll och touch-screen Alla relevanta svetsningsparametrar kan programmeras och sparas Datadokumentation och dataöverföring är möjligt. TIG-strömkälla Moderna inverterströmkällor med impulsteknik Prestanda efter behov, valbar till (200/350/500 A) Alternativ Automatisk justerig av brännarhöjd (AVC) Koldtrådtilføring med 3-vejs-support Motordriven brännarpendling Andra anläggningskomponenter för hantering av rör Invändig spänningsanordning Optimal förberedelse Centrering och färdigformning Snabbt skifte till andra nominella bredder Ej nödvändigt med häftning eller föregående tillförsel av gas Användningsområden Standard: DN 25 DN 1000 Andra storlekar på förfrågan ELD-TECH ApS AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax

38 E L D Styrning EKOTRON Styrning baserad på indows för orbitalsvetsning med/utan vridanordning 05/ PANTHER EZ-eld Orbield PANTHER JUNIOR Integrerad delskarvssvetsning 10,4 färgmonitor med touch screen Stationär eller mobil version kan levereras i kartong Enkel och behaglig hantering inkl. programmeringshjälp med automatisk programinstallation Gra sk demonstration av svetsskarvens förlopp Ändring av olika parametrar är möjlig under svetsningen Obegränsade möjligheter till lagring av svetsningsprogram samt dataöverföring av parametrar och program med hjälp av ett minneskort Processparametrar kan integreras i Excel (PS) Möjligt med anslutning av fjärrkontroll apparaten kan också hanteras utan fjärrkontroll från displayen ELD-TECH ApS - det kompletta svetshuset AB Svetsteknik 4130 Södra Viby Långebergsgatan Sj. Danmark Västra Frölunda Tel Fax

39 05/ E L D Purge Clamp för fläns Invändig spänningsanordning med två pneumatiska cylindrar för rör och formdelar Spännhuvuden utan spänning Spännhuvud 1 Spännhuvud 2 Öppningar till skyddsgasavgång Spänning 1: Spännhuvud 1 spänt Spänning 2: Spännhuvuden spända och pressade mot varandra Invändig spänningsanordning med dubbelcylinder och extra bågbricka Ingen häftning Optimal inriktning av rördelarna med separat spänning (dubbelcylinder) Rördelar som ska svetsas samman trycks tätt samman Automatisk centrering av rörformdelarna Ovalitetstoleransen minimeras Råämnen kräver ingen efterbehandling (rot utan missfärgning) Väsentligt minskad förbrukning av skyddsgas (liten skyddsgaskammare / ingen tid till föregående gastillförsel) Kan s exibelt som mobilt byggplatsverktyg eller till rörproduktion Ändamålsenligt för varaktig användning med vattenavkylning Spännområde från DN 25 DN 400 mm ELD-TECH ApS AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax

40 05/ E L D Purge Clamp för flänsar (kartong) Praktisk hjälp vid uträtning, xering och svetsning av änsförbindelser med rörformdelar. Kompett i kartong för de nominella bredderna DN 25/40/50/65/80/100 med 3 brickset var, samt handtag för DN 25, 40, 50/65 och 80/100 Pr. diameter nns 3 brickset för äns/rör eller äns/bågförbindelse Komponenterna rätas ut samtidigt som de xeras. Precis häftnings- och svetsningsanordning med eller utan spaltöppning, helt beroende av arbetsmaterialet, kan det också svetsas utan häftning Ingen missfärgning tack vare precis och enhetlig invändig formning Med konstruktiva åtgärder spänns först ett brickset, vilket ger enkel hantering Leverans med ISO eller DIN-brickor (uppge vänligen vid beställningen) Möjlighet till förlängning av anordningen (efter avtal) ELD-TECH ApS AB Svetsteknik Södra Långebergsgatan Västra Frölunda Tel Fax

41 06/2004 E L D Handhållen syremonitor GM1 Syremonitor GM1 är ett litet handhållet mätinstrument som möjliggör övervakning av syrekoncentrationen ända ned till 0,01% (100ppm). GM1 är enkel att transportera i bröstfickan med pumpen och slangen hängande över axeln % syrekoncentration. Mätområde: Kalibrering: 20.9 % (luftens syrekoncentration) Temperaturområde: 0 C till 50 C Dimensioner: 130 x 68 x 27mm Sensor: Termo-Elektrisk ø 20 x 30 mm AA-batterier 1.5V, 2 st. Fördelar: Stadig batterilucka. Lång batteritid Enkelt utbyte av sensor min.. 1 års livstid Halvautomatisk kalibrering. Behändig apparatförpackning (till bröst ckan). ELD-TECH ApS AB Svetsteknik Södra Hjortevænget Långebergsgatan Västra Frölunda Tel Fax

42 05/2008 E L D OM 1 OM1 är den ultimata syremätaren för svetsgas. Den har en extremt snabb reaktionstid och hög precision, samtidigt som den är väldigt enkel att. OM1 är den föredragna syremätaren för övervakning av syre i svetsgaser, oavsett om det arbetas med rostfritt stål, duplex, titanium eller andra na stållegeringar. OM1 uppnår detta utan att kompromissa med instrumentets enkelhet och stabilitet. Ned till 1ppm Tekniska speci kationer: Område: Batteri: Upp till 30 timmar Precision: +/- 1ppm eller 1% av mätområdet i Argon och Formier Data: Insamlade data är kodade och därför säkra Display: Digital Alarm: Vid högt och lågt syreinnehåll Sensor: Elektrokemisk Fördelar: Batteridriven Ingen uppvärmningstid Svetsare och deras nummer kan lagras och överföras till en data l (excel) Vikt: Instrument Förpackning: Fraktvikt: 6,1 kg 2,7 kg 8,9 kg ELD-TECH ApS AB Svetsteknik Södra Hjortevænget Långebergsgatan Västra Frölunda Tel Fax

43 06/2004 TM926: E L D T Temp Thermocouple Termometer inkl. Thermocouple probe typ P1, temperaturområde 50 C +450 C eller Thermocouple probe typ P2, temperaturområde 50 C C Microcomputer-krets med mycket goda egenskaper Inbyggd knapp för val mellan C och F på frontpanelen Automatisk power off sparar batteritid Inbyggd indikator för låg batterinivå Går på 006P DC 9V batterier P 1 P 2 TM949: Infraröd termometer, temperaturområde -20 C C Precision till ingen kontakt Temperaturmätning Röd lasermätningsguide underlättar mätningsidentifikationen. Inbyggt knapp för val mellan C och F på frontpanelen Automatisk power off sparar batteritid Inbyggd indikator för låg batterinivå Går på 006P DC 9V batterier ELD-TECH ApS AB Svetsteknik Södra Hjortevænget Långebergsgatan Västra Frölunda Tel Fax
