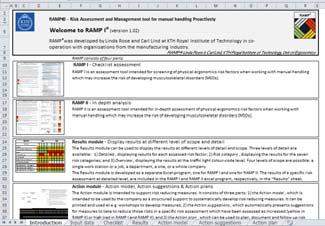

1 RAMP - Ett verktyg för hantering av belastningsergonomiska risker vid manuell hantering KTH ROYAL INSTITUTE OF TECHNOLOGY Linda Rose, Presentation på Gilla Jobbet RAMP - Risk Assessment and Management tool for manual handling Proactively RAMP Linda Rose & Carl Lind, 2017 Bakgrund Belastningsbesvär och belastningssjukdomar är ett problem, även vid manuell hantering (MH) Initiativ från industrin behov av en systematisk belastningsergonomisk riskhanteringsmetod för MH Utvecklat i samarbete med fyra företag, finansierat av Afa Försäkring, företagen & KTH Arbetsmiljöns effekter Begränsningar hos existerande metoder Arbetsmiljöbrister bedömer endast vissa kroppsdelar eller typer av arbete (t ex RULA, NIOSH) Negativa konsekvenser inte fritt tillgängliga (t ex Jack) Individ Företag Samhälle bedömer exponering, inte risk (t ex QEC) [Bohgard et al., 2010] [modifierad efter Rose, 2001] stöder endast en del av den systematiska riskhanteringsprocessen (de flesta metoderna) Mål Utveckla ett systematiskt belastningsergonomiskt riskhanteringsverktyg för manuell hantering, som stöder hela riskhanteringsprocessen Fritt tillgänglig och för användning på och av företag Metoder Behovsanalys & litteraturstudie Baserat på bla >250 forskningspublikationer & feed-back från över 80 praktiker Utvärdering av prototyper och tidiga versioner Utveckla stöd för fri och tillgänglig träning för användning av verktyget RAMP MOOCar (Massive Open Online Courses): multidisciplinärt samarbete i utvecklingen med innehållsexperter, Bidra till minskning av belastningsproblem och belastningsskador medieproducenter och utbildare. 1

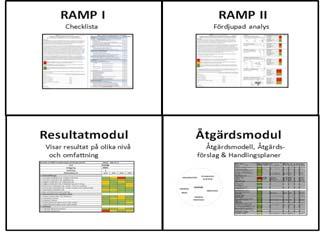

2 RAMP-metoden: fyra moduler Sju riskområden 4. Skjuta- och dra-arbete 5. Påverkande faktorer 6. Rapportering om fysiskt påfrestande arbete 7. Upplevt fysiskt obehag RAMP I Checklista för screening av belastningsergonomiska risker i manuell hantering RAMP II fördjupad analys av belastningsergonomiska risker vid manuell hantering Ett exempel på RAMP I och RAMP II bedömningar RAMP I analys Kryssa i "Ja" eller "Nej" i påståendena nedan under varje fråga. Ja Nej Kommentar: 1.2 Förekommer arbete i någon/några av nedanstående ogynsamma arbetsställningar cirka 1 timme eller mer per arbetsdag? huvudet tydligt vridet eller böjt framåt eller åt sidan RAMP II analys x Resultat Bedömning Resultat Resultatmodulen: Resultat på olika detaljnivå och omfattning 1(2) På detaljerad nivå Resultat av RAMP II bedömning: Stockholmsanläggningen Avdelning Avd. A Avd. B Arbetsstation A1 A2 A3 A4 A5 B1 B2 B3 B4 B5 B6 2.1 Armens rörelser (över och underarm) 2.2 Handledens rörelser 2.3 Grepptyp frekvens 2.4 Kortare återhämtning/variation under arbetet 2.5 Längre återhämtning/variation under arbetet 3.1 Lyftarbete (genomsnittligt fall) 3.2 Lyftarbete (värsta fall) 4. Skjuta och dra arbete 4.1 Skjuta och dra arbete (genomsnittligt fall) 4.2 Skjuta och dra arbete (värsta fall) Bedömning Poäng Visualiserar var Risk- & Prioritetsnivåerna är högre Visualiserar vad som orsakar de ökade riskerna Kan även användas till planering av arbete 2

3 Handlingsplan för att minska belastningsskaderiskerna vid Arbetsstation A1, Avdelning A Beställd av: S Borg, LC1. Utformad av: S Borg, J Andersson & L Kerr Datum : 15 augusti, 2014 OBS: Hög prioritet Riskfaktor Bedömning Kommenar Planeradde åtgärder När Vem Klart Uppföljning 1.1 Huvudets arbetsställning framåt och åt sidan 1.2 Huvudets arbetsställning bakåtböjning Otillräcklig belysning Förbättra ljusförhållandena, sänk hylla 27 Okt, 2014 J Andersson 27 Jan, Ryggens arbetsställning måttlig böjning 1.4 Ryggens atsställning kraftig böjning 1.5 Överarmens arbetsställning handen i/över axelhöjd 1.6 Överarmens arbetsställning handen i/utanf. yttre arbetsomr. Omdesig av arbetsplats & arbetsuppgift 28 Nov, 2014 P Kempe 27 Jan, Handledens arbetsställning Omdesig av arbetsplats & arbetsuppgift 28 Nov, 2014 P Kempe 27 Jan, Ben och fotutrymme samt underlag 2.1 Armens rörelser (över och underarm) Gammal utrustning Teknisk omkonstruktion av utrustning 15 Okt, 2014 P Kempe 15 Jan, Handledens rörelser gammal utrustning Teknisk omkonstruktion av utrustning 15 Okt, 2014 P Kempe 15 Jan, Grepptyp frekvens Pincettgrepp Introduktion av fixtur 15 Dec, 2014 P Kempe 15 Mars, Kortare återhämtning/variation under arbetet Arbetsutvidgning och fixturn ovan 15 Dec, 2014 P Kempe 15 Mars, Längre återhämtning/variation under arbetet 3.1 Lyftarbete (genomsnittligt fall) 3.1 Lyftarbete (värsta fall) 4. Skjuta och dra arbete 4.1 Skjuta och dra arbete (genomsnittligt fall) 4.2 Skjuta och dra arbete (värsta fall) 5. Påverkande faktorer 5.1 Påverkande fysiska faktorer hand/arm a+b. arbetstagaren utsätts för hand arm vibrationer c. föremål som är varma eller kalla hateras manuellt d. handen används som slående verktyg ofta eller länge Introducera tekniskt hjälpmedel 15 Dec, 2015 P Kempe 15 Mars, 2016 e. hållande av handverktyg som väger > 2.3 kg, > 30 min. f. hållande av precisionsverktyg somväger > 0.4 kg > 30 min. 5.2 Påverkande fysiska faktorer övriga a+b. arbetstagaren utsätts för helkroppsvibrationer c. synförhållandena är otillräckliga för arbetsuppgiften d. arbetet sker i varm eller kall temperatur eller i drag e. stående/gående på hårt underlag mer än halva arbetsdagen Introducera skor med dämpande sula 15 Okt, 2014 P Kempe 15 Mars, 2016 f. stillasittande arbete utan möjlighet att växla till stående arbete g. stillastående arbete utan möjlighet att växla till sittande arbete h. knästående/huksitt. arbete > än 30 gånger eller > 30 min/dag 5.3 Påverkande arbetsorganisatoriska och psykosociala faktorer a. det saknas möjlighet att påverka i vilket tempo arbetet utförs Worhshop om beslutsutrymme 27 Nov, 2014 J Andresson 27 Jan, 2015 b. det saknas möjlighet att påverka hur arbetet är upplagt/ska utföras c. det är ofta svårt att hinna med arbetsuppgifterna d. arbetstagarna arbetar ofta snabbt för att kunna ta längre paus 6. Rapportering av fysiskt påfrestande arbete 6.1 Dokumenterad rapportering om fysiskt påfrestande arbetsmoment 6.2 Om ja på 6.1, vilken typ av arbete har medfört detta? 7. Upplevt fysiskt obehag 7.1 Upplevt fysiskt obehag Expertutvärdering av arbetsuppgiften 27 Nov, 2014 J Andresson 21 Dec, Värsta arbetsmomentet Höga lyft Expertutvärdering av arbetsuppgiften 27 Nov, 2015 J Andresson 21 Dec, /10/2017 Resultat på olika detaljnivå och omfattning 2(2) Resultatpresentation på riskområdesnivå Department Avdelning Arbetsstation Workstation Avd. Dep.AA A3 Dep.B Avd. B B3 B4 A1 A2 A4 A5 B1 B2 B5 B6 Postures 1 2. Arbetsrörelser Work movements och repetitivt and repetitive arbete work Lifting Skjuta Pushing och and dra arbete pulling Påverkande Influencing faktorer factors Rapportering Reports on physically av fysiskt påfrestande strenuous work arbete 7. Upplevt Perceived fysiskt physical obehag discomfort Number Antal röda of red bedömningar assessments (hög risk) High risk/action level Number Antal gula of yellow bedömningar assessments (risk) Risk/action level Number Antal gröna of green bedömningar assessments (låg risk) Low risk/action level Resultatpresentation på översiktsnivå Land Sverige Kanada Fabrik Stockholm Göteborg Toronto Montréal Avdelning S:B G:A G:B T:B M:A M:B S:A S:C T:A T:C Antal röda bedömningar Hög risk/åtgärdsnivå Antal gula bedömningar Risk/åtgärdsnivå Antal gröna bedömningar Låg risk/åtgärdsnivå RAMP:s Åtgärdsmodul - tre delar 1. Åtgärdsmodell 2. Åtgärdsförslag 3. Handlingsplan 3. Handlingsplaner i RAMP Handlingsplan baserad på RAMP II bedömning Datum för bedömningen: Arbetsstation/Arbetstagares belastning: AS3 Avdelning: A2 Arbete/Arbetsuppgift: AS3 Packning Anläggning: Stockholm Land: Sverige Skapad av: Beställd av: Jens andersson Juila Riviera Datum (Handlingsplan): Notering: Åtgärdas snarast! Riskfaktor Bedömning Poäng Användarkommentarer Planerade åtgärder När Av vem Klar (datum) Uppföljning 1.1 Huvudets arbetsställning framåt och åt sidan 1 2 Förändra arbetsytan Maj 2016 FHV/CP Huvudets arbetsställning bakåtböjning 1 1,5 Sänk hyllplan Maj 2016 FHV/CP Ryggens arbetsställning måttlig böjning Ryggens arbetsställning kraftig böjning samt vridning Överarmens arbetsställning handen i eller över axelhöjd 2 7 Sänk hyllplan, Förändra arbetsytan Maj 2016 FHV/CP Överarmens arbetsställning handen i/utanför yttre arbetsområde 1 2 Förändra arbetsområdet Maj 2016 FHV/CP Handledens arbetsställning Ben och fotutrymme samt underlag 1 2 Förändra arbetsområdet Maj 2016 FHV/CP Armens rörelser (över och underarm) Handledens rörelser 1 1 Rotera mellan job,förändra arbete September 2016 konsult Grepptyp frekvens Kortare återhämtning/variation under arbetet Längre återhämtning/variation under arbetet 0 0 RAMP-hemsidan ramp.proj.kth.se Svensk och engelsk version RAMP-programmen Användare: de som ansvarar för och gör belastningsergonomiska riskbedömningar produktion & är beroende av god arbetsmiljö arbetsmiljön beslutsfattare i företaget 3

4 RAMP-MOOCar 3 MOOCar (Open Online Courses) under utveckling Tillgängliga via edx i början av 2018 Gratis att följa Möjliggör studier i egen takt och bland grupper t ex på företag Examinationer och Professional Certificate tillgängliga Uppbyggda kring autentiska MH situationer Fokus även på olika typer av kursuppgifter & feed-back No Partly Yes Pushing & pulling work Heavy lifts Repetitive work Vibrations Neck, shoulders Forearm, hand Low back Legs Knees/squatting Dose (time) included Worker participation Working times/pauses Visual conditions Belastningsergonomiska bedömningsmetoder KIM KIM 1KIM 2 3 HARM NIOSH lifting eq. Strain QEC RULA REBA ART OCRA Index HAL Pushing & pulling work Heavy lifts Repetitive work Vibrations Neck, shoulders Forearm, hand Low back Legs Knees/squatting Dose (time) included Worker participation Working times/pauses Visual conditions Washington state hazard RAMP RAMP zone checklist I II [modified efter Palm m fl (2014) och Lind (2015)] Erfarenheter av RAMP i de medverkande företagen - underlättar det systematiska arbete att minska riskfyllda arbeten: bedöma prioritera vidta åtgärder - uppföljning - ger god överblick av bedömningar och behov för åtgärder - underlättar spridningen av bra lösningar - stimulerar samarbete och ökar kunskap (!) Stöder arbetsmiljö-förbättringsprocessen Publikationer (ett urval) Lind C & Rose, L (2016) Shifting to proactive risk management: Risk communication using the RAMP tool. Agronomy Research, 14(2): Lind, C (2017) Assessment and design of industrial manual handling to reduce physical ergonomics hazards use and development of assessment tools. PhD Thesis, June 2017, KTH. Rose, L & Eklund, J & Barman, L (2017) RAMP A new Tool for MSD Risk Management in Manual Handling. Conference paper at the ACE ODAM 2017 conference in Banff, Alberta, Canada. July Lind, C M, Forsman, M & Rose, L (2017) Development and evaluation of RAMP I a practitioner s tool for screening of musculoskeletal disorder risk factors in manual handling, International Journal of Occupational Safety and Ergonomics. Published online, Oct 2017 Nuläget Planerade aktiviteter Finns på hemsidan sedan 31/5-2017, > 300 nerladdningar Används som riskmetod i FoU projekt om smarta kläder Diskussioner med företag i bl a Canada, USA, Estland och Botswana Används i Sverige bl a på: SCANIA: RAMP är Global Standard AVONOVA: Använder RAMP för analyser på t ex ARLA Svenskt Butikskött: Använder RAMP även inför ny anläggning Loods Åkeri: Har precis börjat med RAMP GKN Driveline: Använder RAMP på befintliga & projekterade arbetsplatser Presentationer på konferenser, t ex SAN-konf, Gilla Jobbet, IEA MOOCarna introduceras med början av årsskiftet Fortsatt vetenskaplig publicering Planerade samarbeten med företag & forskargrupper : - Projekt om RAMPs implementering & användning - FoU-projekt, t ex handkraft & byggbranschen Vidareutveckling bl a i smarta kläder-projekt 4

5 Förslag på sammanställning & uppföljning i ledningsdokument Skapa adekvata nyckeltal, t ex antalet röda/gula/gröna Nyckeltal med RAMP-resultat kopplat till sjukfrånvaropersonalomsättning, produktivitet, kvalitet, Riskanalys Låg risk Medelhög risk Hög risk år år år RAMP stöder den systematiska belastningsergonomiska riskhanteringsprocessen Från identifiering och bedömning av belastningsergonomska risker och Kommunicering av dem inom en organisation till Stöd vid utvecklingen och implementeringen av rikssänkande åtgärder och Utvärdering av effekten av åtgärderna Sammanfattning om RAMP Fritt tillgängligt nytt digitaliserat belastningsergonomiskt riskhanteringsverktyg för manuell hantering Verktyg, program, hemsida, manual, publikationer, MOOCar Ett brett spektrum av risker bedöms Forskningsbaserad, utvecklad med användare; utvärderingar Kontaktinformation: Linda Rose, (Tekn. Dr.) Univ.lektor KTH Kungliga Tekniska Högskolan Skolan för Teknik och hälsa Enheten för Ergonomi Hälsovägen 11C Huddinge Sverige E-post: Tel: Ny resultatvisualisation för olika kommunikationsbehov Stöder den systematiska riskhanteringsprocessen Excelbaserad, från stabil plattform & reliabel organisation 5
