1 Raka Trappor Praktiska trapplösningar ute och inne

Raka trappor - lätta och snygga konstruktioner Raka trappor standard Weland raka trappor standard tillverkas av stål och används främst inom industrin och som utrymningstrappor i olika byggnader.

I leveransen ingår erforderliga bultdetaljer. Trappan är som standard varmförzinkad.

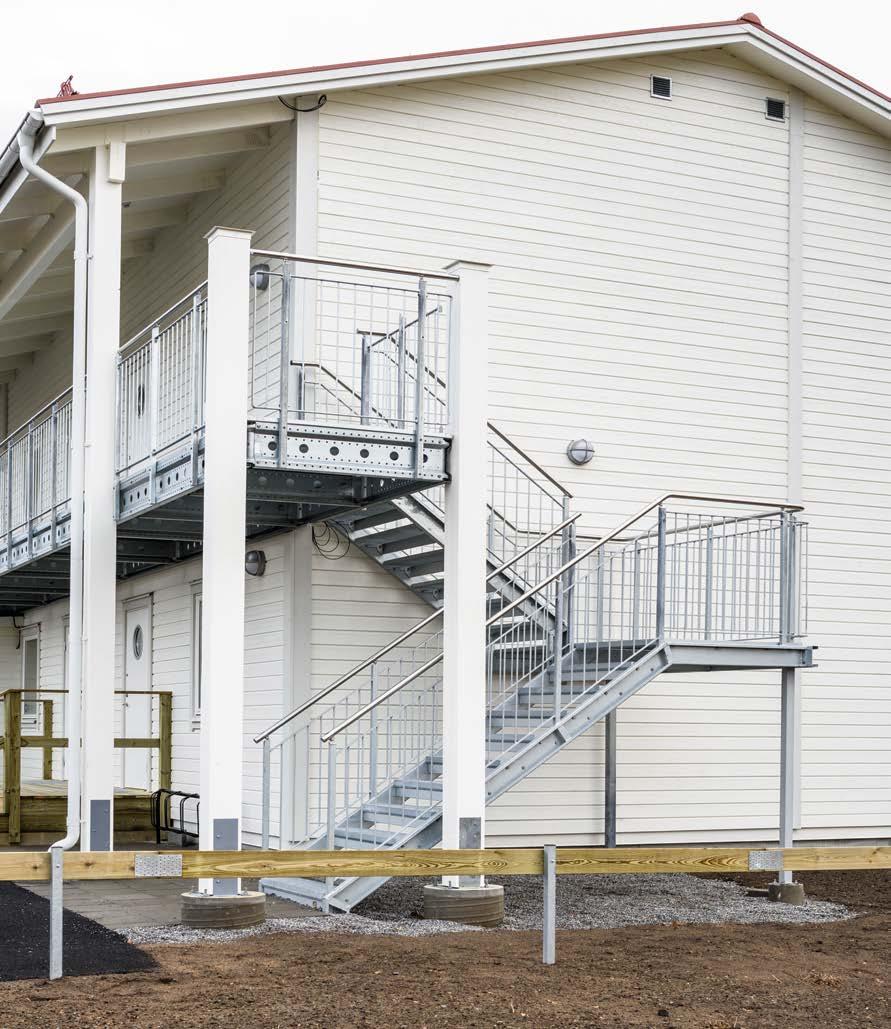

3 Raka trappor - lätta och snygga konstruktioner Raka trappor standard Weland raka trappor standard tillverkas av stål och används främst inom industrin och som utrymningstrappor i olika byggnader. Welands monteringsbara raka trappor består av fyra huvudkomponenter. Vangstycken, steg och planer av gallerdurk samt räcken. Trapporna levereras i lösa delar som skruvas ihop vid montage. I leveransen ingår erforderliga bultdetaljer. Trappan är som standard varmförzinkad. Raka trappor med alternativa utföranden Raka trappor som avviker från vår standard används i miljöer som kontor, bostäder, entréer, offentliga lokaler, skolor etc. och tillverkas efter dina behov. Alternativa utföranden kan vara andra vangstycken, andra material i stegen som t.ex. trä och slätplåt med matta. Räcken med flera följare, i material som trä och med t.ex. glas- eller plåtkassetter. Trappans ytbehandling kan också variera, allt efter dina önskemål. Trappor med steg av betong tillverkas inom ramen för vad som är standard för våra leverantörer. Rak trappa i flera löp till bostadsfastighet. Kort leveranstid Weland raka trappor för utrymning och industri kan levereras med extra kort leveranstid under förutsättning att standardkomponenter används. Lätta att montera Raka trappor består av lätthanterade delar som skruvas ihop. De enda verktyg som behövs är mutterdragare (fastnyckel eller spärrhandtag). Varje enskild trappdel märks med en märkbricka för att underlätta monteringen. OBS! Ingen svetsning är nödvändig vid montaget. Rak trappa och valvräcke

Raka trappor för utrymning och industri Weland raka rappor för industrin

Räcket är som standard med följare och trapporna levereras i varmförzinkat

och för tillgänglighet på alla typer av miljöer.

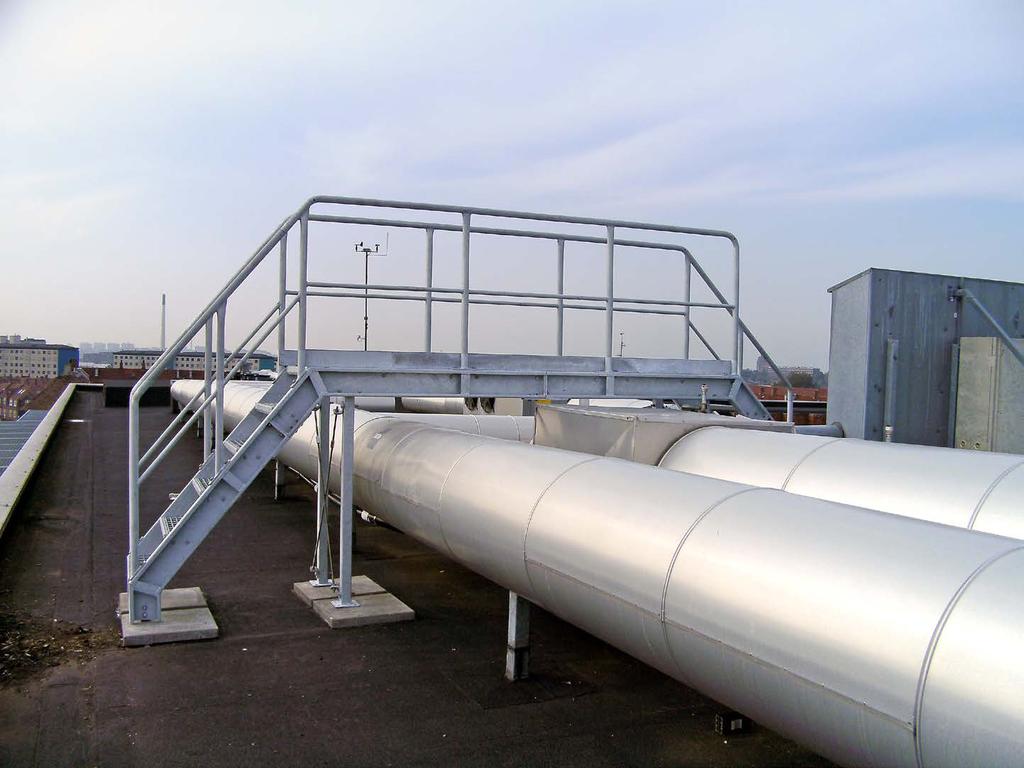

4 Raka trappor för utrymning och industri Weland raka rappor för industrin tillverkas som regel med steg av gallerdurk. Räcket är som standard med följare och trapporna levereras i varmförzinkat utförande Weland raka trappor av stål kan användas som utrymningstrappor och för tillgänglighet på alla typer av miljöer. Tillverkningen sker enligt Boverkets Byggregler BBR och dimensioneras enligt Eurokod med nationell tillämpning

Raka trappor för villa och kontor Weland raka trappor för villa och kontor kan tillverkas

Även räcket kan utformas med olika material i såväl handledare som fyllning mellan

Vanligtvis utformas räcket barnsäkert till raka trappor för villa och kontor.

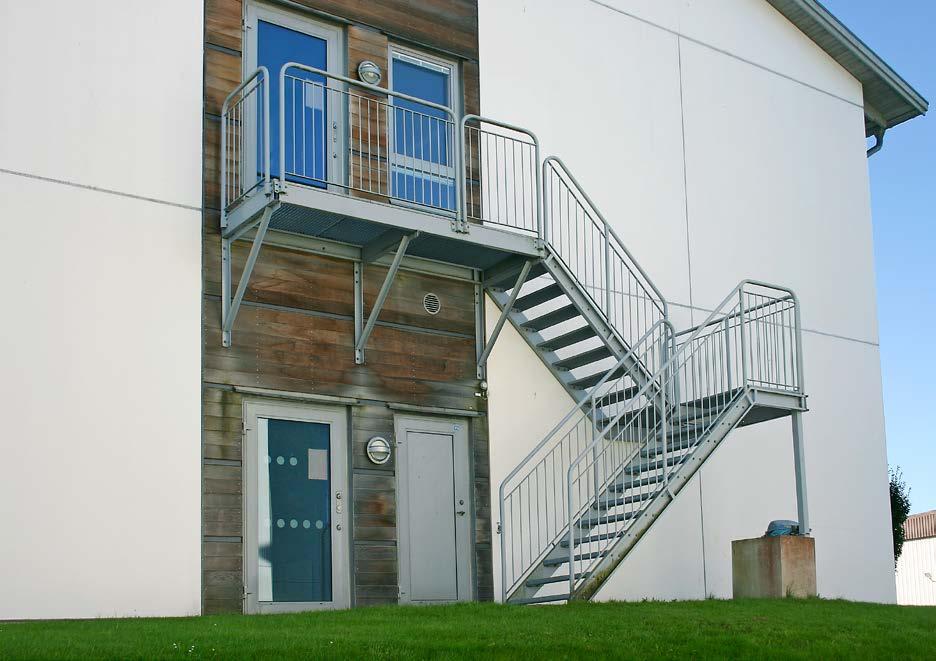

5 Raka trappor för villa och kontor Weland raka trappor för villa och kontor kan tillverkas med trappsteg av en mängd olika material. Även räcket kan utformas med olika material i såväl handledare som fyllning mellan räckesstolparna. Vanligtvis utformas räcket barnsäkert till raka trappor för villa och kontor. Trappans ytbehandling är varmförzinkad eller lackerad i den kulör som kunden önskar. Trappsteg och handledare av trä. Räcke med glas. Lackerad trappa med räcke av kreneleratnät. Varmförzinkad trappa med rundstångsräcke

6 Raka trappor standard Tillverkning sker enligt Boverkets Byggregler BBR och dimensioneras enligt Eurokod med nationell tillämpning. Räcken Weland tillverkar tre olika typer av standardräcken till rak trappa. Industriräcke, räcke med följare och rundstångsräcke. Räckeshöjden är som standard 900 mm i trapploppen och 1100 mm vid planer. Om störtningsrisk föreligger och fallhöjden är mer än ett normalt våningsplan bör räcket vara minst 1100 mm högt. Industriräcke Handledare och ståndare av rör Ø 42 mm. Används främst inom industrin. Räcke med följare Handledare och ståndare av rör Ø 42 mm. Följare av rör Ø 28 mm. Används främst som utrymningstrappa (där barn inte kan vistas). Rundstångsräcke Rundstångsräcket är ett barnsäkert räcke dvs. öppningen mellan stängerna är maximalt 100 mm. Handledare och ståndare av rör Ø 42 mm. Mellanståndare av rundstång Ø 12 mm. Max öppning mellan ståndare 100 mm. Över och underliggare av rör Ø 28 mm. Rak trappa och valvräcke. Trappsteg standard Standardtrappsteget TH6 tillverkas av pressvetsad gallerdurk med maskviddsöppning c/c 33 x 75 mm TH6-S tillverkas av samma gallerdurkstyp men har en säkerhetsframkant som tydligt markerar framkanten och dessutom ger ökat halkskydd. Barnsäkerhet Med barnsäkerhet menas att ingen öppning i trappan får vara större än 100 mm upp till 800 mm räckeshöjd. max. 100 mm max. 100 mm

Alternativa utföranden Räcken Räcke med flera följare, glaskassetter, plåtkassetter, fyrkantsprofiler,

Glaskassetter, plåtkassetter och krenelerat nät är barnsäkra räcken, dvs. öppningen är maximalt 100 mm.

Handledaren är i massivt trä och kan fås i flera olika träslag.

8 Alternativa utföranden Räcken Räcke med flera följare, glaskassetter, plåtkassetter, fyrkantsprofiler, krenelerat nät t.ex. är andra varianter av räcke som Weland tillverkar. Glaskassetter, plåtkassetter och krenelerat nät är barnsäkra räcken, dvs. öppningen är maximalt 100 mm. Handledare Rund eller rektangulär trähandledare tillverkas efter dina önskemål. Handledaren är i massivt trä och kan fås i flera olika träslag. Extra handledare Weland raka trappor kan även utrustas med extra handledare. Handledaren placeras under handledaren och den sätts på valfri höjd. Flerlöpstrappa med betongsteg i bostadshus

Trappstegen kan även förses med sättstegslist som reducerar avståndet mellan stegen.

9 Trappsteg Förutom steg av gallerdurkstyp kan vi även tillverka steg av slitsdurk, tårplåt, lättdurk (tät, hålad, slitsad och perforerad), slätplåt med matta, trä av olika slag, plåt för klinkers, betong, betong med slityta av Terrazzo m.m. Kontakta oss redan i projekteringsstadiet, så löser vi dina önskemål. Trappstegen kan även förses med sättstegslist som reducerar avståndet mellan stegen. Kontrastmarkering Första steg i varje trapplöp, samt framkant på planer kan förses med kontrastmarkering. Utförande skiljer sig beroende på stegtyp

Skyddsbur För att hindra obehöriga att ta sig upp i den raka trappan kan den kompletteras med skyddsbur

Buren placeras på fundament. Skyddsburen tillverkas i olika utföranden, gallerdurk, sträckmetall, rör m.

Burdörren öppnas med nyckel utifrån och vred inifrån. Grind Weland grind kan monteras på raka trappan.

10 Skyddsbur För att hindra obehöriga att ta sig upp i den raka trappan kan den kompletteras med skyddsbur nertill. Skyddsburen levereras i sektioner för hopbultning. Erforderligt bultmaterial ingår. Buren placeras på fundament. Skyddsburen tillverkas i olika utföranden, gallerdurk, sträckmetall, rör m.m. Dörren förses med lås ASSA 565, fallregellås. Dörrtrycke på båda sidor. Burdörren öppnas med nyckel utifrån och vred inifrån. Grind Weland grind kan monteras på raka trappan. Grindens gångjärn och låsbeslag monteras på räcket. Låset är fjäderbelastat och så hårt att små barn inte kan öppna det

Raka trappor special och kombitrappor Specialtrappor är trappor som frångår Weland standard. Dessa trappor specialtillverkas i en rad olika utföranden och kombinationer efter beställning.

Det kan vara inklädnad med plåt av olika slag eller andra önskemål för att uppnå ett speciellt utseende.

Under vintertid får man stora problem med snö/is på den här typen av betongstationer där betongbilar backar till och spolar ut restinnehåll före påfyllning.

11 Raka trappor special och kombitrappor Specialtrappor är trappor som frångår Weland standard. Dessa trappor specialtillverkas i en rad olika utföranden och kombinationer efter beställning. Om arkitekten eller kunden har önskemål om speciell utformning av räcket eller andra delar på trappan, kan vi som regel leverera detta. Det kan vara inklädnad med plåt av olika slag eller andra önskemål för att uppnå ett speciellt utseende. Trappor med uppvärmda trappsteg Vi har under årens lopp levererat ett antal spolställningar till en betongfirma och deras anläggningar i Stockholmregionen. Under vintertid får man stora problem med snö/is på den här typen av betongstationer där betongbilar backar till och spolar ut restinnehåll före påfyllning. Trappstegen och planerna är specialtillverkade och består av fyrkantsrör som ställs på högkant tätt intill varandra. När spolställningen med trappor och gångbanor monterats dras värmeledande elkabel genom vangstycken och fyrkantsrören. På så sätt undviks nedisning och arbetsplatsen blir säker även på vintertid. Kombitrappor Weland kombitrappor är som namnet antyder kombinationer av raka trappor och spiraltrappor. Dessa kan tillverkas med steg som går ut mot angränsande väggar eller med vangstycken som bildar räta vinklar. Steg, räcken och ytbehandling enligt övriga spiraltrappor

12 Returadress: Weland AB, Box 503, Smålandsstenar Avs: Bring Citymail, Box 90108, Stockholm Welands omfattande produktprogram Gallerdurksprodukter Gallerdurk Handikappramper Fästdetaljer Ingjutningsramar Lättdurk, slitsdurk Trappsteg och planer Trappor och räcken Spiraltrappor för utrymning och industri Spiraltrappor för villa och kontor inomhusbruk Raka trappor Specialtrappor Räcken Entresol och gångbryggor Entresolplan Gångbryggor Laserskärning och plåtbearbetning Laserskärning i plåt och rör JUMBO rörlaserskärning Gas-/ Plasmaskärning Vattenstråleskärning Stansning, nibbling och panelbockning Bockning Borstgradning och slipning Skärande bearbetning Robotsvetsning m.m. Övriga produkter Fasadstegar Gallermöbler Märkbrickspress Sträckmetall Kallformade sigmabalkar Ytbehandling Pallställ Grenställ Utdragsenheter Se mer på Layout: IndustriReklam AB Tryck: Hylte Tryck AB
