1 inom fastigheten Ibis 6, Oskarshamn. Inledning och syfte har genomfört, på uppdrag av, en geofysisk undersökning inom fastigheten Ibis 6. Fastigheten är belägen på Norra Strandgatan 7 i Oskarshamn, figur 1. Syftet med den geofysiska undersökningen var att identifiera eventuella cisterner som enligt historiska handlingar skall ligga på den södra delen av fastigheten som vetter mor Norra Strandgatan. Cisternerna är inte längre i bruk. Figur 1. Foto över den undersökta fastigheten Ibis 6 i Oskarshamn (Google 2016). Det undersökta området är markerat med rött. Undersökningen genomfördes den 22 mars 2016 och omfattar en yta på ca 550 m 2, bilaga 1. Mätningarna utfördes med en metalldetektor, EM61-MK2, speciellt framtagen för att kunna detektera större metallföremål under mark. Mätningarna med metalldetektorn utfördes med instrumentet kopplat till en RTK-GPS. RTK-GPSens noggrannhet är inom en decimeter. Ett mätvärde insamlades var 20:e cm. Totalt insamlades 9501 mätvärden inom undersökningsområdet. Metalldetektordatan erhållen från kanalen STD-3 är interpolerad i ArcMap Interpoleringsmetoden som används är inverse distance weighting (IDW). Som en avgränsning för interpoleringen används en horisontell begränsning där interpoleringsradien för varje mätpunkt är 1,2 meter, detta för att undvika interpolering av områden utanför undersökningsområdet där mätdata saknas. 1

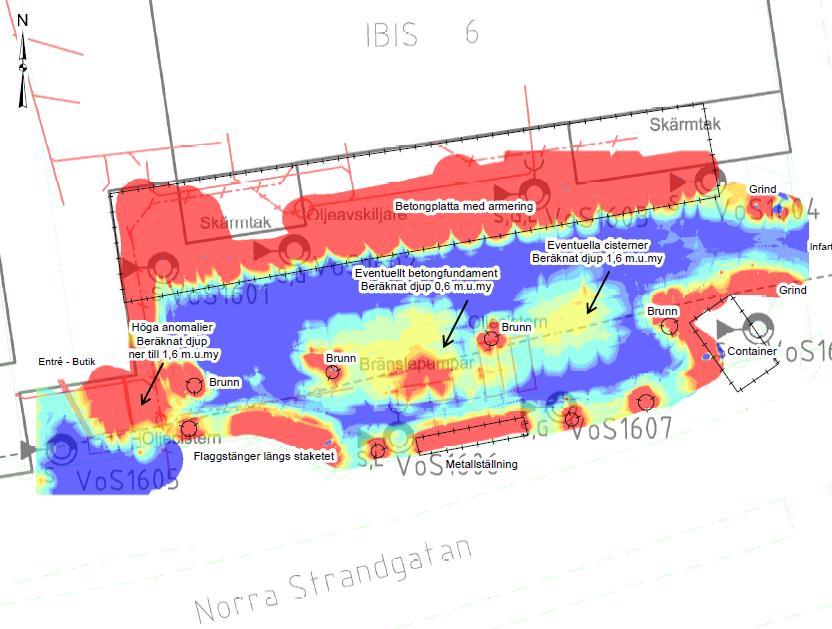

2 Beräkningar av djupet till detekterade metallföremål har utförts. Resultatet anger ett ungefärligt djup till objektets överyta. Generellt överskattar metalldetektorn djupet med någon decimeter. Mätresultat Resultaten från metalldetektormätningen presenteras som en färglagd karta med mätdata och metallanomaliernas läge. Färgskalan går från blått till rött, där blått motsvarar låg mottagen signal (<60 mv inga större metallföremål) och gult/rött motsvarar hög signalstyrka >300 mv (metallföremål), figur 2 och bilaga 1. Figur 2. Resultat från metalldetektormätningarna där låg till hög signalstyrka är illustrerat med blått till rött. Inom den södra delen av det undersökta området finns det brunnar, ledningar, flaggstänger, stängsel, en metallställning och en container som har gett utslag och därmed delvis har påverkat mätningarna både i djupled och också vertikalled. I den norra delen mot byggnaden har en betongplatta med armeringsjärn stört mätningarna. I den centrala delen av undersökningsområdet har förhållandevis höga mätvärden ( mv) påträffats som inte kan förklaras med synliga metallföremål på markytan (markerade med två pilar). Baserat på historiskt kartunderlag bedöms den västra anomalin representera betongfundament till tidigare pumprefuger och den östra anomalin bedöms representera cisterner, figur 2. Storleken på den östra anomalin är ca 5 5 m vilket bedöms motsvara ytan för två cisterner. 2

3 I anslutning till entrén på den västra delen av undersökningsområdet har höga mätvärden (>600 mv) uppmätts (markerad med pil). Enligt muntliga uppgifter från fastighetsägaren skall det ligga en cistern i marken i området där anomalierna har uppmätts. Figur 3. Resultat av djupledsmätningar. Djupet, till överytan på den anomalin som bedöms representera betongfundamenten, ligger på ca 0,6 meter under markytan (m.u.my), figur 3. Det uppmätta djupet till överytan (ovansidan av manteln) till de förmodade cisternerna ligger på ca 1,6 m.u.my. Djupen stämmer väl överens med installationsdjupen för liknande installationen. Diskussion och bedömning Inom undersökningsområdet på fastigheten Ibis 6 har metallanomalier påträffats som inte kan förklaras av synliga metallobjekt på markytan. Anomalierna har påträffats i den centrala och västra delen av undersökningsområdet och bedöms vara oljeinstallationer (cisterner och fundament till pumprefuger) som har tagits ur bruk. Anomaliernas läge stämmer väl överens med historiskt kartunderlag och muntliga uppgifter om vart cisternerna och pumprefuger borde ligga. Signalstyrkan för anomalierna ligger > 300 mv vilket indikerar att det rör sig om större metallföremål. Det beräknade djupet till överytan på anomalierna ligger på ca 1,6 m.u.my vilket stämmer väl med installationsdjupet för cisterner. Djupet till överytan, för anomalin som bedöms vara betongfundament, ligger på ca 0,6 m.u.my. Baserat på mätdata från 3

4 den geofysiska undersökningen och historiska uppgifter bedöms oljeinstallationerna ligga kvar i marken. Upprättad av Granskad av: Christer Carlstedt Vera Bouvier Bilaga 1. Situationsplan med metallanomalier Bilaga 2. Situationsplan med beräknat djup Bilaga 3. Fotologg 4

5 587600, ³ , , , Bilaga , FÖRKLARINGAR: Metallanomalier mv , , , , Eventuellt betongfundament Beräknat djup 0,6 m.u.my Entré - Butik Infart Container , Eventuella cisterner Beräknat djup 1,6 m.u.my , , Betongplatta med armering Höga anomalier Beräknat djup ner till 1,6 m.u.my Flaggstänger längs staketet , , Metallställning Baserat på storleken på anomalin (5x5m) och det beräknade djupet på cirka 1,6 mumy bedöms det vara cisterner på utpekad plats. I anslutning till f.d. bränslepumppositionen detekteras höga anomalier ned till ett djup på cirka 0,6 m.u.my som kan rester av ett betongfundament. I anslutning till entrén detekterades även förhöjda halter som skulle kunna vara ett resultat av ovanjordiska störningar som staket osv, men rekomenderas ändå att undersökas närmare eftersom det beräknade djupet hamnar på 1,6 mumy i delar av anomalin , , , Koordinatsystem: SWEREFF99 TM , , , Meter , , Mätpunkterna är inmätt med RTK GPS Bakgrundskarta är georefererad baserad på koordinater från hitta.se

6 587590, , , , , , Bilaga 4 FÖRKLARINGAR: Beräknat djup , , m.u.my 0 0,1-0,5 0,6-1 1,1-1, , , Entré - Butik Höga anomalier Beräknat djup ner till 1,6 m.u.my Betongplatta med armering Eventuellt betongfundament Beräknat djup 0,6 m.u.my Eventuella cisterner Beräknat djup 1,6 m.u.my Infart Container , , ,6-2 2,1-2,5 2,6-3 Baserat på storleken på anomalin (5x5m) och det beräknade djupet på cirka 1,6 mumy bedöms det vara cisterner på utpekad plats. I anslutning till f.d. bränslepumppositionen detekteras höga anomalier ned till ett djup på cirka 0,6 m.u.my som kan rester av ett betongfundament , Flaggstänger längs staketet Metallställning , I anslutning till entrén detekterades även förhöjda halter som skulle kunna vara ett resultat av ovanjordiska störningar som staket osv, men rekomenderas ändå att undersökas närmare eftersom det beräknade djupet hamnar på 1,6 mumy i delar av anomalin. Koordinatsystem: SWEREFF99 TM , , Mätpunkterna är inmätt med RTK GPS Bakgrundskarta är georefererad baserad på koordinater från hitta.se , , , , , , Meter

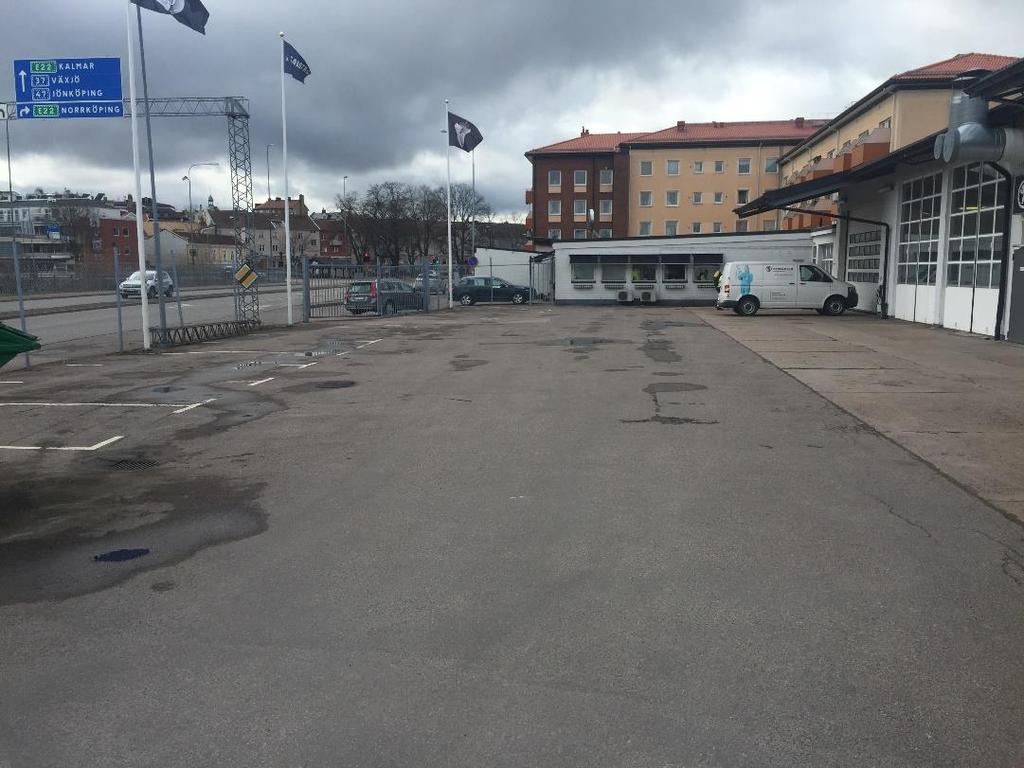

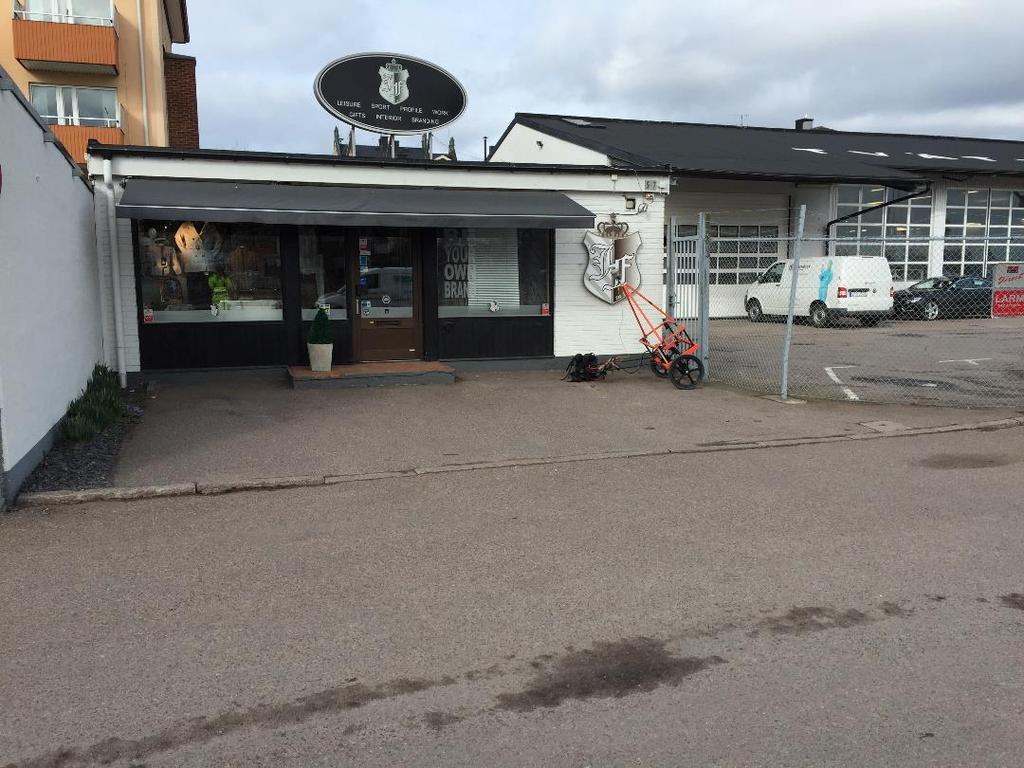

7 Foto 1. Den västra delen av undersökningsområdet. Anomalier påträffades till höger om entrén på ca 1,6 meters djup. Anomalierna bedöms representera en cistern. Foto 2. Undersökningsområdet. På den södra delen syns stängsel, flaggstänger och en metallställning och i norr syns den armerade betongplattan som delvis har påverkat mätresultaten. Anomalier som bedöms representera gamla oljeinstallationer (cisterner och fundament till f.d. pumprefuger påträffades mellan stängslet och betongplattan mellan 0,6-1,6 m.u.my.
