3 STOLPAR. TEKNISKA RIKTLINJER FÖR KOMPAKTA 400 kv LEDNINGAR SvK TR 5:203 STOLPAR 14 september 2000

Storlek: px
Starta visningen från sidan:

Download "3 STOLPAR. TEKNISKA RIKTLINJER FÖR KOMPAKTA 400 kv LEDNINGAR SvK TR 5:203 STOLPAR 14 september 2000"

Transkript

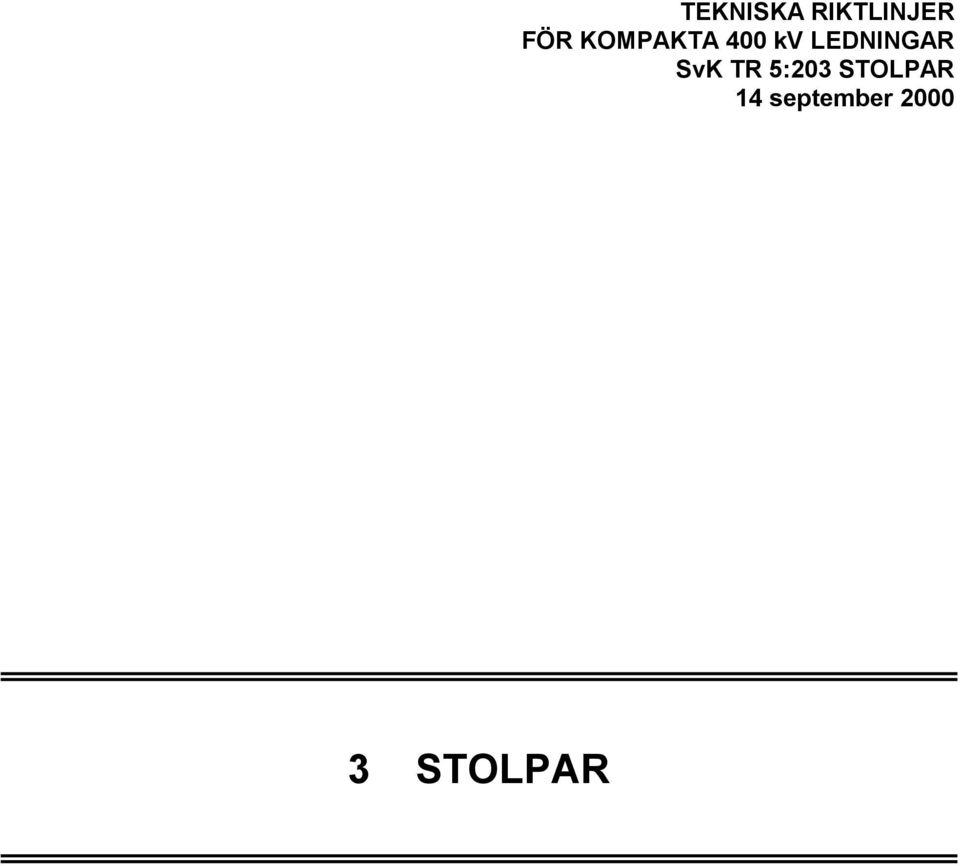

1 3 STOLPAR TEKNISKA RIKTLINJER FÖR KOMPAKTA 400 kv LEDNINGAR

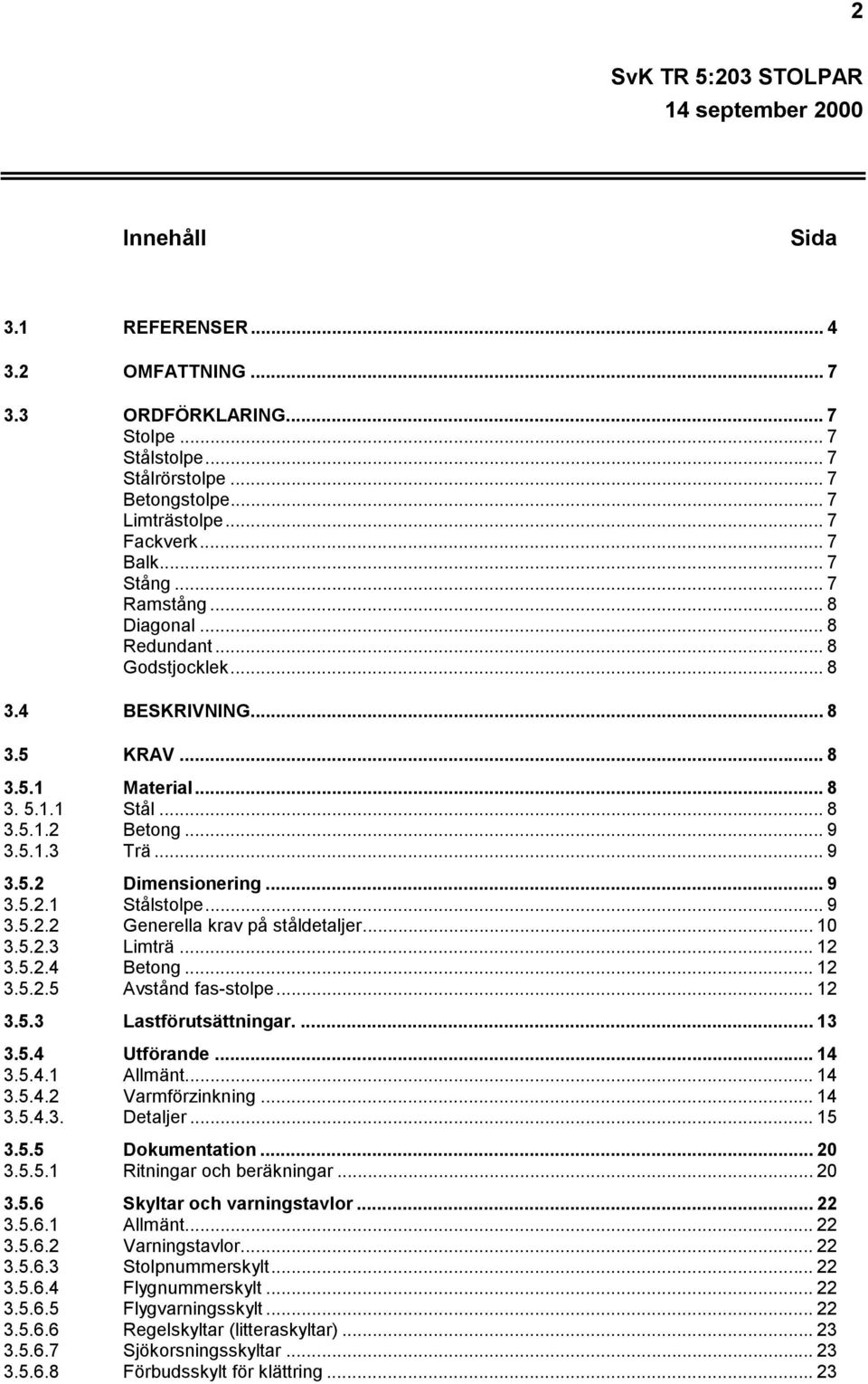

2 2 Innehåll Sida 3.1 REFERENSER OMFATTNING ORDFÖRKLARING... 7 Stolpe... 7 Stålstolpe... 7 Stålrörstolpe... 7 Betongstolpe... 7 Limträstolpe... 7 Fackverk... 7 Balk... 7 Stång... 7 Ramstång... 8 Diagonal... 8 Redundant... 8 Godstjocklek BESKRIVNING KRAV Material Stål Betong Trä Dimensionering Stålstolpe Generella krav på ståldetaljer Limträ Betong Avstånd fas-stolpe Lastförutsättningar Utförande Allmänt Varmförzinkning Detaljer Dokumentation Ritningar och beräkningar Skyltar och varningstavlor Allmänt Varningstavlor Stolpnummerskylt Flygnummerskylt Flygvarningsskylt Regelskyltar (litteraskyltar) Sjökorsningsskyltar Förbudsskylt för klättring... 23

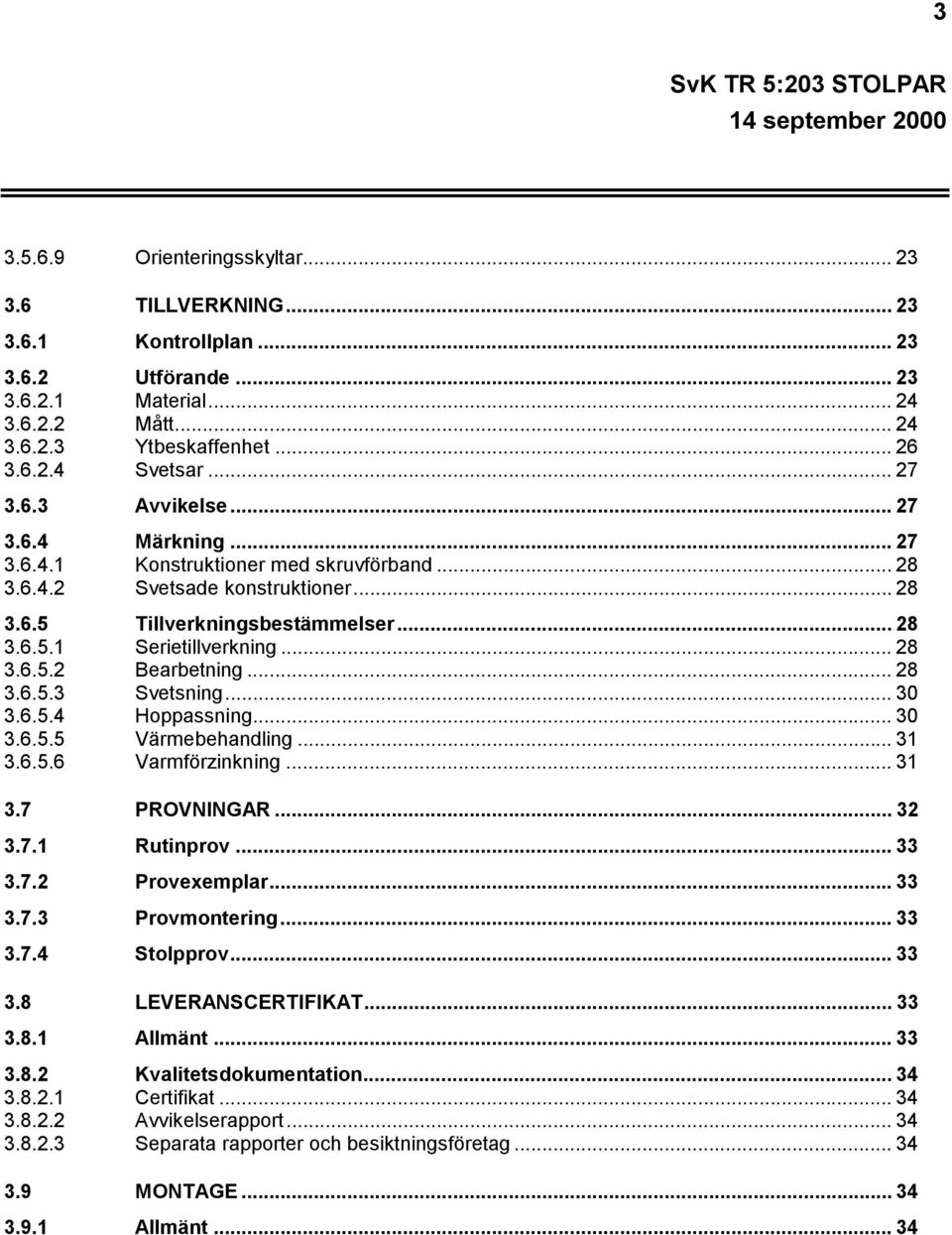

3 Orienteringsskyltar TILLVERKNING Kontrollplan Utförande Material Mått Ytbeskaffenhet Svetsar Avvikelse Märkning Konstruktioner med skruvförband Svetsade konstruktioner Tillverkningsbestämmelser Serietillverkning Bearbetning Svetsning Hoppassning Värmebehandling Varmförzinkning PROVNINGAR Rutinprov Provexemplar Provmontering Stolpprov LEVERANSCERTIFIKAT Allmänt Kvalitetsdokumentation Certifikat Avvikelserapport Separata rapporter och besiktningsföretag MONTAGE Allmänt... 34

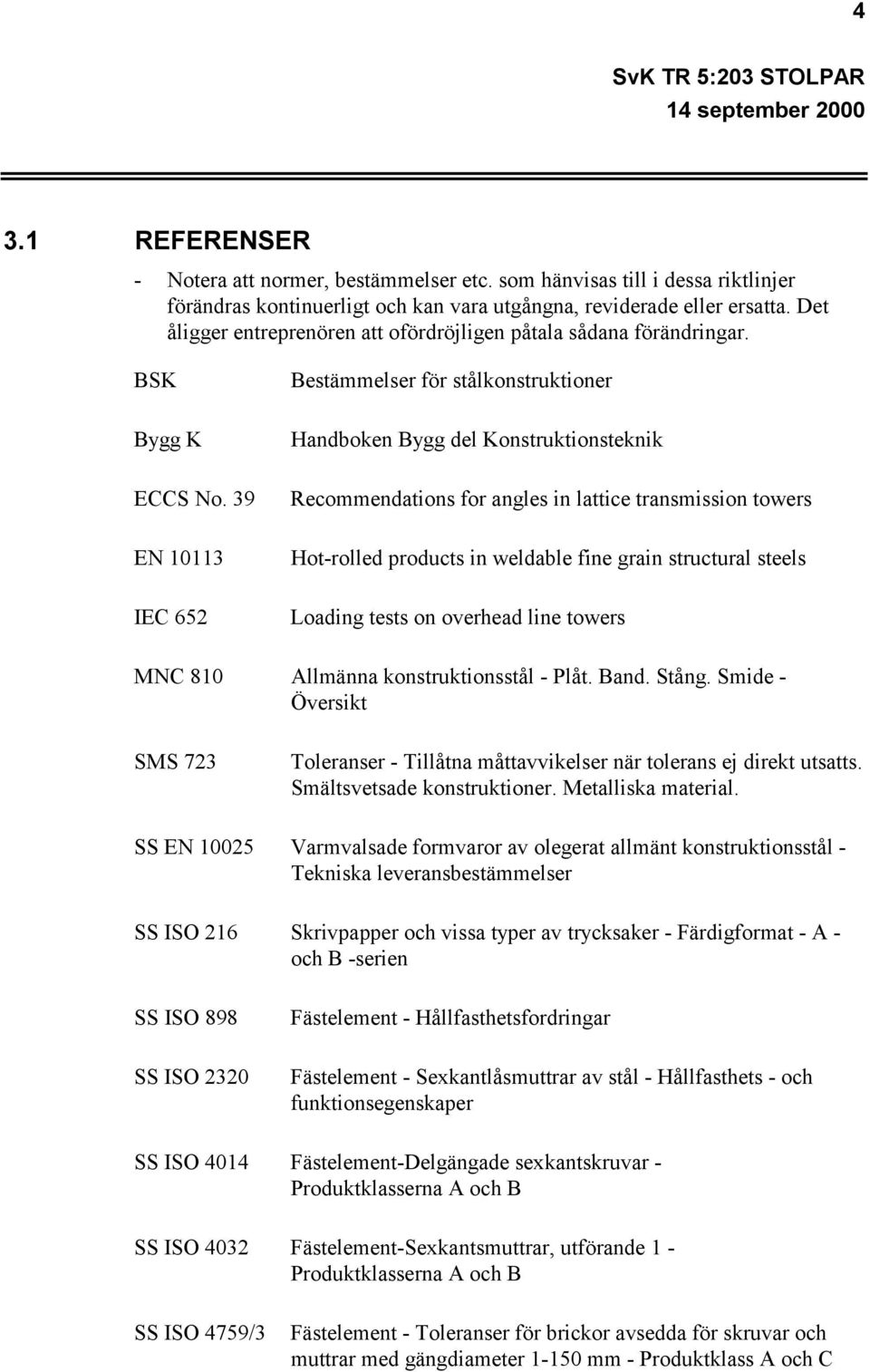

4 4 3.1 REFERENSER - Notera att normer, bestämmelser etc. som hänvisas till i dessa riktlinjer förändras kontinuerligt och kan vara utgångna, reviderade eller ersatta. Det åligger entreprenören att ofördröjligen påtala sådana förändringar. BSK Bygg K ECCS No. 39 EN IEC 652 Bestämmelser för stålkonstruktioner Handboken Bygg del Konstruktionsteknik Recommendations for angles in lattice transmission towers Hot-rolled products in weldable fine grain structural steels Loading tests on overhead line towers MNC 810 Allmänna konstruktionsstål - Plåt. Band. Stång. Smide - Översikt SMS 723 Toleranser - Tillåtna måttavvikelser när tolerans ej direkt utsatts. Smältsvetsade konstruktioner. Metalliska material. SS EN Varmvalsade formvaror av olegerat allmänt konstruktionsstål - Tekniska leveransbestämmelser SS ISO 216 Skrivpapper och vissa typer av trycksaker - Färdigformat - A - och B -serien SS ISO 898 SS ISO 2320 Fästelement - Hållfasthetsfordringar Fästelement - Sexkantlåsmuttrar av stål - Hållfasthets - och funktionsegenskaper SS ISO 4014 Fästelement-Delgängade sexkantskruvar - Produktklasserna A och B SS ISO 4032 Fästelement-Sexkantsmuttrar, utförande 1 - Produktklasserna A och B SS ISO 4759/3 Fästelement - Toleranser för brickor avsedda för skruvar och muttrar med gängdiameter mm - Produktklass A och C

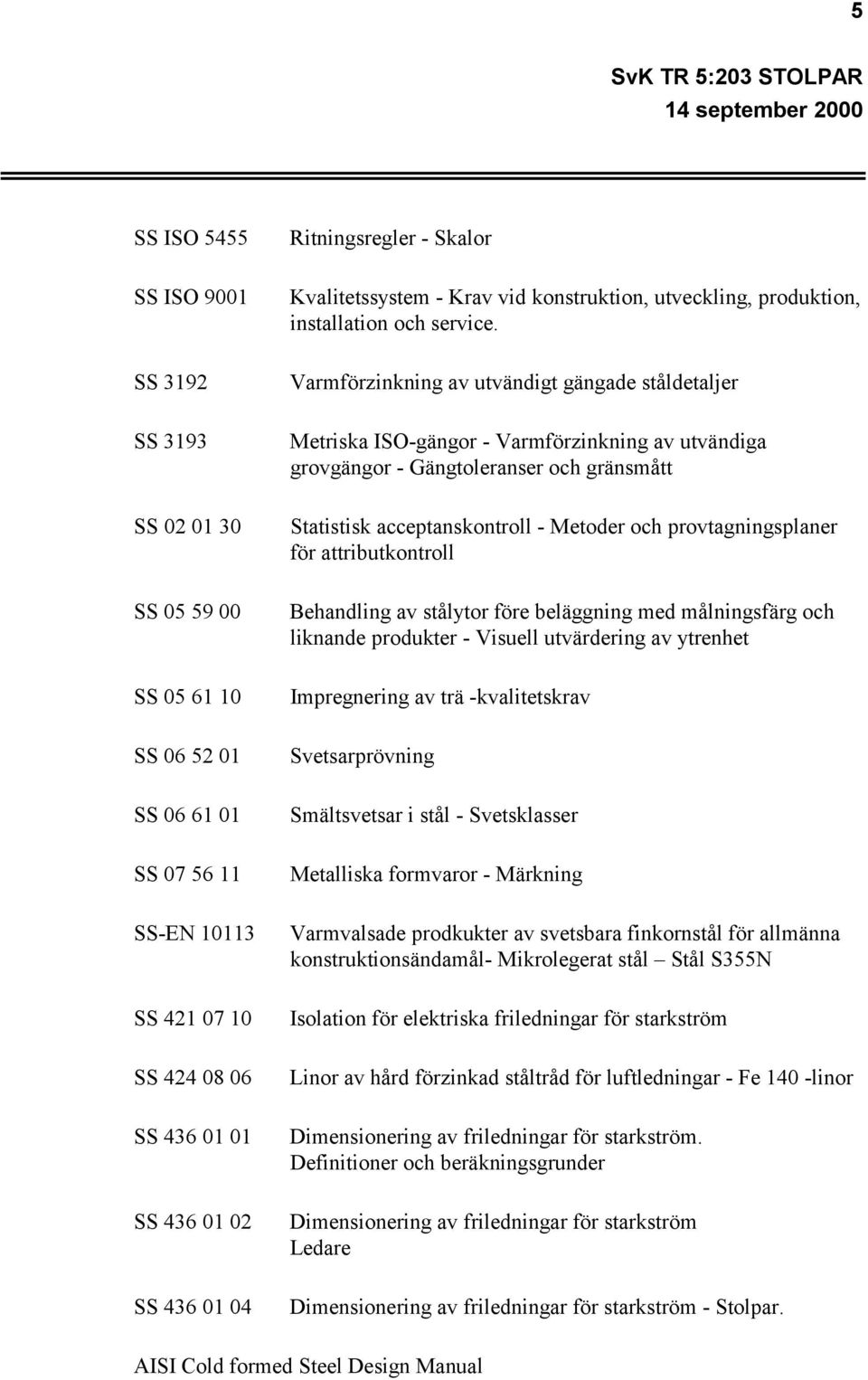

5 5 SS ISO 5455 SS ISO 9001 SS 3192 SS 3193 SS SS SS SS SS SS SS-EN SS SS SS SS SS Ritningsregler - Skalor Kvalitetssystem - Krav vid konstruktion, utveckling, produktion, installation och service. Varmförzinkning av utvändigt gängade ståldetaljer Metriska ISO-gängor - Varmförzinkning av utvändiga grovgängor - Gängtoleranser och gränsmått Statistisk acceptanskontroll - Metoder och provtagningsplaner för attributkontroll Behandling av stålytor före beläggning med målningsfärg och liknande produkter - Visuell utvärdering av ytrenhet Impregnering av trä -kvalitetskrav Svetsarprövning Smältsvetsar i stål - Svetsklasser Metalliska formvaror - Märkning Varmvalsade prodkukter av svetsbara finkornstål för allmänna konstruktionsändamål- Mikrolegerat stål Stål S355N Isolation för elektriska friledningar för starkström Linor av hård förzinkad ståltråd för luftledningar - Fe 140 -linor Dimensionering av friledningar för starkström. Definitioner och beräkningsgrunder Dimensionering av friledningar för starkström Ledare Dimensionering av friledningar för starkström - Stolpar. AISI Cold formed Steel Design Manual

6 6 ASCE Journal of Structural Engineering nov 1985 Bestämmelser för betongkonstruktioner B6 (1968) EBR U7:86 EBR U8 Varningsskyltning av luftledningar för besiktning från luften Varningsskyltning av luftledningar och sjökablar inom område för sjötrafik IIW röntgenatlas EBR handbok UNDERHÅLL LEDNINGAR 0,4-420 kv

7 7 3.2 OMFATTNING Dessa tekniska bestämmelser omfattar stolpar i stål, limträ och betong för 400 kv kraftledningar. 3.3 ORDFÖRKLARING Tekniska termer och definitioner använda i dessa bestämmelser. Stolpe Konstruktion av stål, limträ eller betong avsedd att uppbära en eller flera kraftledningar. Stålstolpe Stålkonstruktion i fackverk eller balkutförande avsedd att uppbära en eller flera kraftledningar. Stålrörstolpe Konisk stålkonstruktion med rörformat koncentriskt eller mångsidigt tvärsnitt. Betongstolpe Konisk armerad betongkonstruktion med cirkulärt tvärsnitt. Limträstolpe Impregnerad trästolpe av vattenfast limmade trälameller. Fackverk Arrangemang av enskilda stänger avsedda att uppta förekommande mekaniska laster genom axialkrafter, tryck och drag i stänger. Balk Element avsedd att genom böjning och skjuvning uppta förekommande laster. Balk kan vara homogen eller uppbyggd av stänger. Stång Med efter sin längdaxel i samtliga tvärsnitt enhetlig detalj avsedd att uppta mekaniska laster. Stänger är vanligtvis framställda genom varmvalsning eller kallformning. (För aluminium förekommer sprutning).

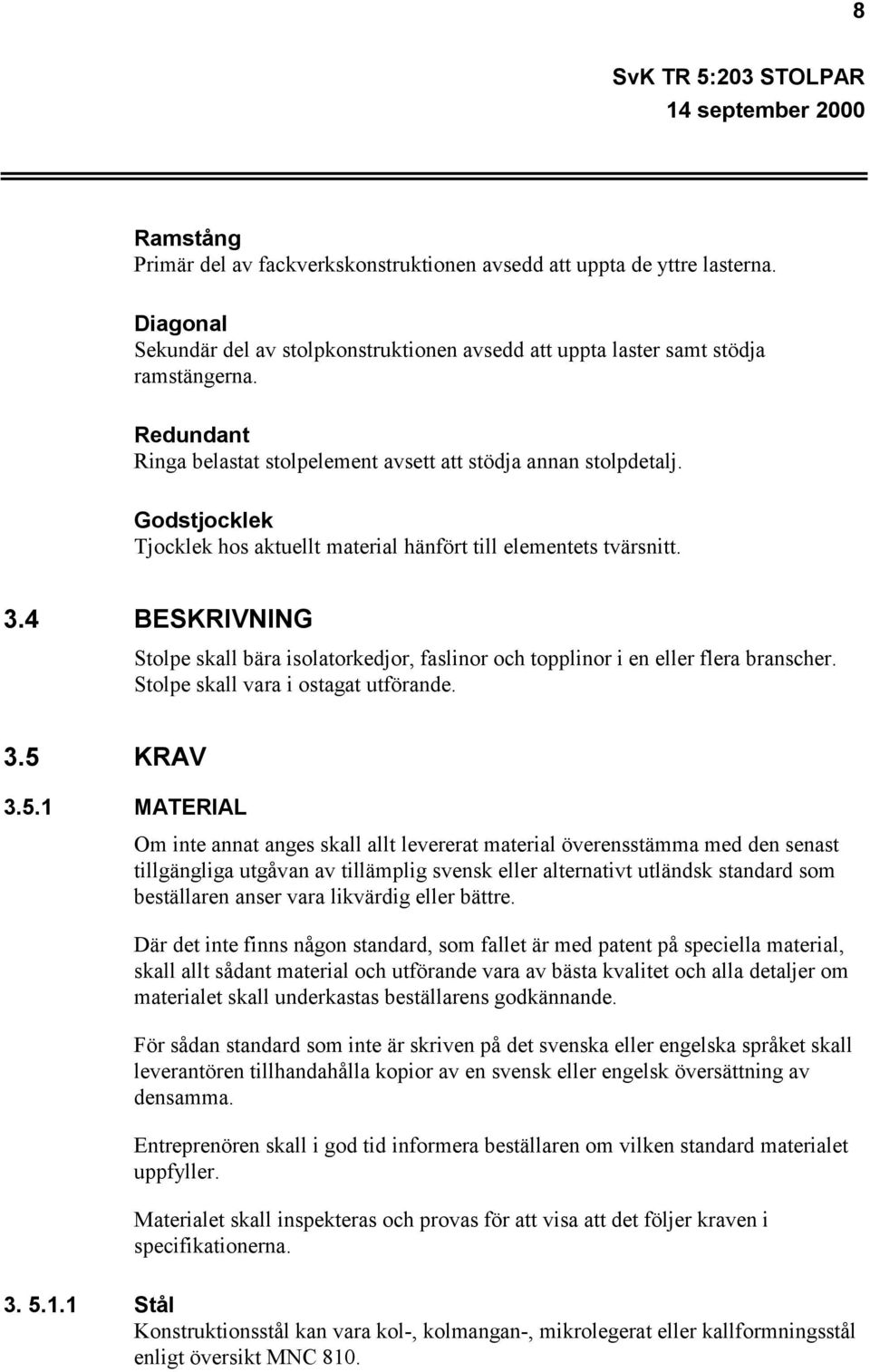

8 8 Ramstång Primär del av fackverkskonstruktionen avsedd att uppta de yttre lasterna. Diagonal Sekundär del av stolpkonstruktionen avsedd att uppta laster samt stödja ramstängerna. Redundant Ringa belastat stolpelement avsett att stödja annan stolpdetalj. Godstjocklek Tjocklek hos aktuellt material hänfört till elementets tvärsnitt. 3.4 BESKRIVNING Stolpe skall bära isolatorkedjor, faslinor och topplinor i en eller flera branscher. Stolpe skall vara i ostagat utförande. 3.5 KRAV MATERIAL Om inte annat anges skall allt levererat material överensstämma med den senast tillgängliga utgåvan av tillämplig svensk eller alternativt utländsk standard som beställaren anser vara likvärdig eller bättre. Där det inte finns någon standard, som fallet är med patent på speciella material, skall allt sådant material och utförande vara av bästa kvalitet och alla detaljer om materialet skall underkastas beställarens godkännande. För sådan standard som inte är skriven på det svenska eller engelska språket skall leverantören tillhandahålla kopior av en svensk eller engelsk översättning av densamma. Entreprenören skall i god tid informera beställaren om vilken standard materialet uppfyller. Materialet skall inspekteras och provas för att visa att det följer kraven i specifikationerna Stål Konstruktionsstål kan vara kol-, kolmangan-, mikrolegerat eller kallformningsstål enligt översikt MNC 810.

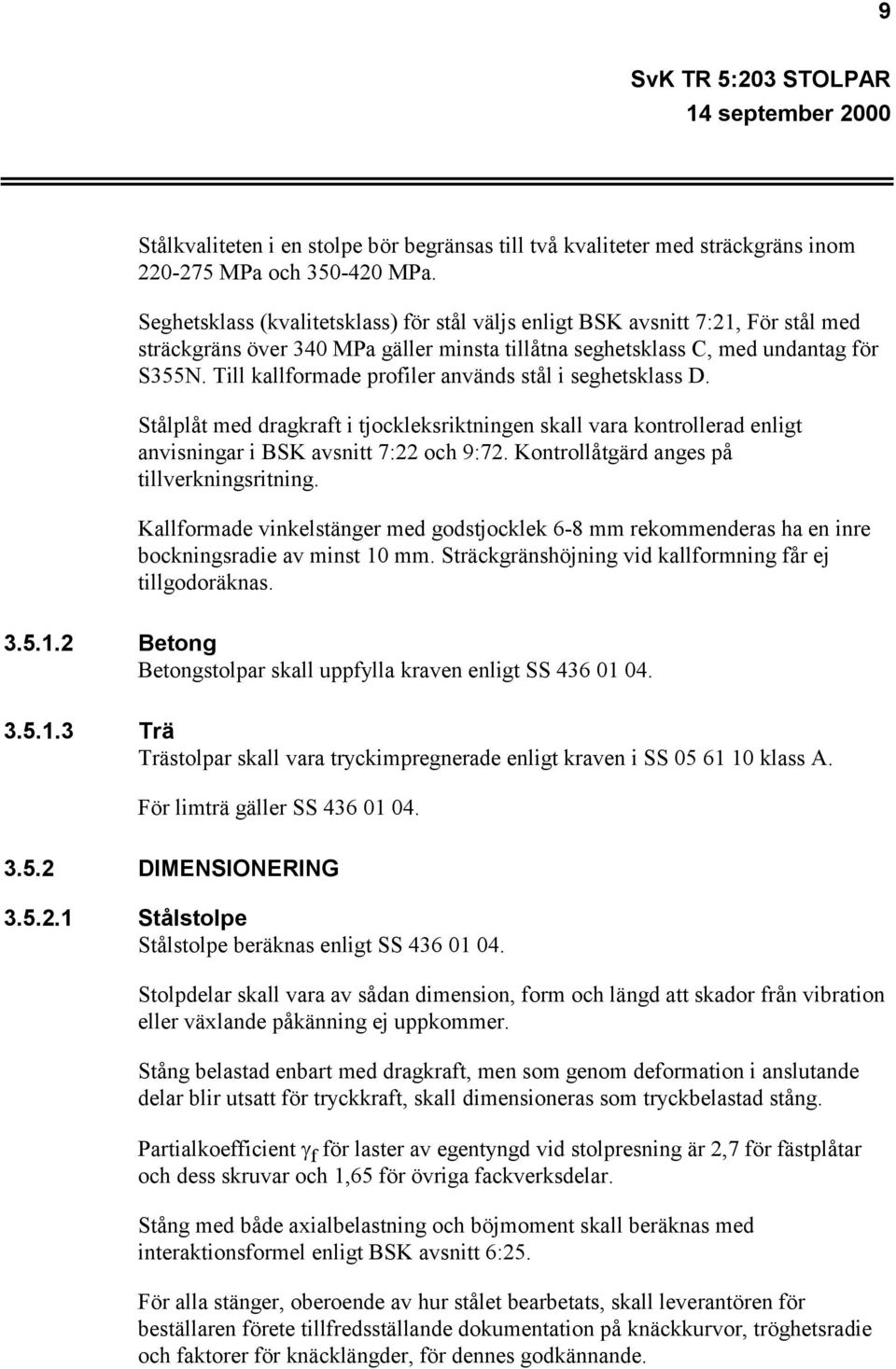

9 9 Stålkvaliteten i en stolpe bör begränsas till två kvaliteter med sträckgräns inom MPa och MPa. Seghetsklass (kvalitetsklass) för stål väljs enligt BSK avsnitt 7:21, För stål med sträckgräns över 340 MPa gäller minsta tillåtna seghetsklass C, med undantag för S355N. Till kallformade profiler används stål i seghetsklass D. Stålplåt med dragkraft i tjockleksriktningen skall vara kontrollerad enligt anvisningar i BSK avsnitt 7:22 och 9:72. Kontrollåtgärd anges på tillverkningsritning. Kallformade vinkelstänger med godstjocklek 6-8 mm rekommenderas ha en inre bockningsradie av minst 10 mm. Sträckgränshöjning vid kallformning får ej tillgodoräknas Betong Betongstolpar skall uppfylla kraven enligt SS Trä Trästolpar skall vara tryckimpregnerade enligt kraven i SS klass A. För limträ gäller SS DIMENSIONERING Stålstolpe Stålstolpe beräknas enligt SS Stolpdelar skall vara av sådan dimension, form och längd att skador från vibration eller växlande påkänning ej uppkommer. Stång belastad enbart med dragkraft, men som genom deformation i anslutande delar blir utsatt för tryckkraft, skall dimensioneras som tryckbelastad stång. Partialkoefficient f för laster av egentyngd vid stolpresning är 2,7 för fästplåtar och dess skruvar och 1,65 för övriga fackverksdelar. Stång med både axialbelastning och böjmoment skall beräknas med interaktionsformel enligt BSK avsnitt 6:25. För alla stänger, oberoende av hur stålet bearbetats, skall leverantören för beställaren förete tillfredsställande dokumentation på knäckkurvor, tröghetsradie och faktorer för knäcklängder, för dennes godkännande.

10 10 Val av partialkoefficient skall ske med hänsyn till stålets egenskaper och hur stålet har bearbetats. För kallformade stänger används AISI "Cold-formed Steel Design Manual ", justerad för brottgränsmetoden, enligt ASCE, "Journal of Structural Engineering", nov 1985, s Ökning av partialkoefficient utförs genom att reducera beräknad knäckpåkänning f a. Påkänning f a beräknas med E = N/mm 2 och med G=77790 N/mm 2 och F y = f yk. f f cd cd 091, f för slankhetstal < 20 a 077, f för slankhetstal > 60 a För mellanliggande slankhetstal interpoleras f cd rätlinjigt. Värdet på f cd är beräknat med n =1,1 och m =1,0. Regelbalk med hängstag till ytterändar skall förutom lokal knäckning även kontrolleras för knäckning på hela längden mellan ytterändarna Generella krav på ståldetaljer Utöver krav enligt Punkt gäller följande för ståldetaljer. För ramstänger med förskjutna knutpunkter s.k. K-fack med facklängd L beräknas slankhetstalet för vinkelstänger enligt följande: tryckbelastad stolpdel 08, Li böjbelastad stolpdel 07, Li För cylindriska stänger gäller 1, 0 Li Redundant stång som stödjer ramstång eller stödjer andra delar, skall konstrueras för en tryckkraft av minimum 1,7 % av maximalbelastningen i ramstången respektive den andra delen. För vinkelstång infäst endast i en fläns ökas slankhetstalet enligt SS avsnitt B2. För beräkning av slankhetstal i övrigt hänvisas till ECCS No. 39 "Recommendations for angles in lattice transmission towers". Reducering av slankhetstal vid infästning med flera skruvar skall ej tillämpas.

11 11 För ståldetaljer i mark skall följande rostmåner tillämpas: Zinkbeläggning g/m 2 Rostmån mm skruv 3.0 Detta innebär att beräknad godstjocklek ökas med rostmånsvärdet vid bestämning av erforderlig godstjocklek. Stålkvaliteten bör väljas så att zinkbeläggningen blir 1550 g/m 2. Förhållandet mellan en stångs fria längd och tröghetsradie, L/r, får inte överstiga: L/r a) Tryckta stänger Ramstänger 120 Andra stänger 200 Redundanta stänger 250 b) Dragna stänger 350 Påkänningen i dragna stänger skall beräknas från nettoarean efter reduktion för hål. För det fall att en vinkelstång är fastsatt endast i en fläns skall nettoarean reduceras med 10 %. Skruv beräknas enligt BSK motsvarande normalt åtdragen skruv. Efter fastdragning säkras mutter genom två körnslag eller mejselhugg på gängningen. Om mellanlägg används mellan stängerna i ett skruvförband skall kraften ökas enligt BSK avsnitt 6:42.

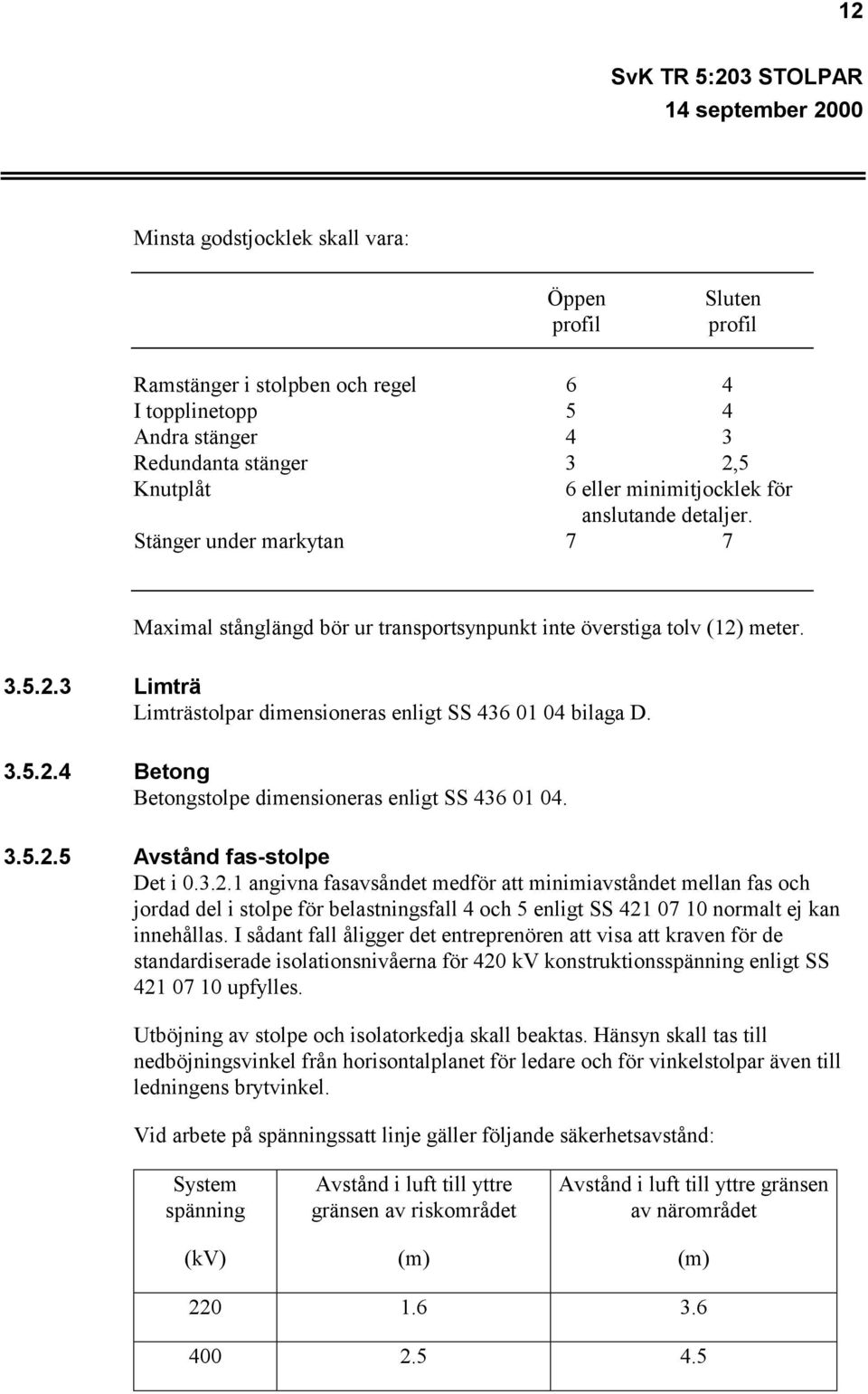

12 12 Minsta godstjocklek skall vara: Öppen profil Sluten profil Ramstänger i stolpben och regel 6 4 I topplinetopp 5 4 Andra stänger 4 3 Redundanta stänger 3 2,5 Knutplåt 6 eller minimitjocklek för anslutande detaljer. Stänger under markytan 7 7 Maximal stånglängd bör ur transportsynpunkt inte överstiga tolv (12) meter Limträ Limträstolpar dimensioneras enligt SS bilaga D Betong Betongstolpe dimensioneras enligt SS Avstånd fas-stolpe Det i angivna fasavsåndet medför att minimiavståndet mellan fas och jordad del i stolpe för belastningsfall 4 och 5 enligt SS normalt ej kan innehållas. I sådant fall åligger det entreprenören att visa att kraven för de standardiserade isolationsnivåerna för 420 kv konstruktionsspänning enligt SS upfylles. Utböjning av stolpe och isolatorkedja skall beaktas. Hänsyn skall tas till nedböjningsvinkel från horisontalplanet för ledare och för vinkelstolpar även till ledningens brytvinkel. Vid arbete på spänningssatt linje gäller följande säkerhetsavstånd: System spänning (kv) Avstånd i luft till yttre gränsen av riskområdet (m) Avstånd i luft till yttre gränsen av närområdet (m)

13 LASTFÖRUTSÄTTNINGAR. Stolpen och dess delar skall konstrueras för att utan brott tåla kombinationer av brottbelastningar specificerade i SS Vind- och islaster beräknas enligt SS I områden där vindhastigheter och islaster kan antas vara större än vad som anges i SS skall hänsyn till detta beaktas vid dimensioneringen. Alla delar som kan utsättas för vikten av en montör skall konstrueras för belastningen 1,3 kn, i den ogynnsammaste punkten, utan permanent deformation. Lasten 1,3 kn inkluderar partialkoefficient f och skall jämföras mot stålpåkänning f yd och elastiskt böjmotstånd W x. För lutande stång påförs lasten vinkelrätt stången med oreducerat värde. För öppen regel, d.v.s. ej tätgallrat fackverk, beräknas vindlasten mot varje stång med formfaktorn C = 2,0 för alla stångprofiler, med undantag för cylindriska stänger där C = 1,2. Vindlast mot stolpe uppdelas i komponenter vinkelrätt mot och parallellt med linjeriktningen. För fackverksstolpar fördelas sedan vindlast komponenterna på flera knutpunkter. W W T L W cos (vinkelrätt mot linjeriktningen) k W sin (parallellt med linjeriktningen) k där W k = vindlast enligt SS = är vindens infallsvinkel i ett horisontellt plan i förhållande till stolpsektionens Sida 1 enligt aktuellt lastfall. Infallsvinkeln kan vara olika mot stolpe och ledare. Vid vindlastberäkning av triangulärt stolptvärsnitt i fackverksstolpe tas det största av de tre sidornas A p. Vindlast på ledare (fas- och topplinor) är vinkelrätt mot linjeriktningen W T q a d sin 2 90 k h där q k = vindens hastighetstryck enligt SS a h = horisontellt belastande linlängd d = ledarens diameter. Vid islast inklusive isbeläggning.

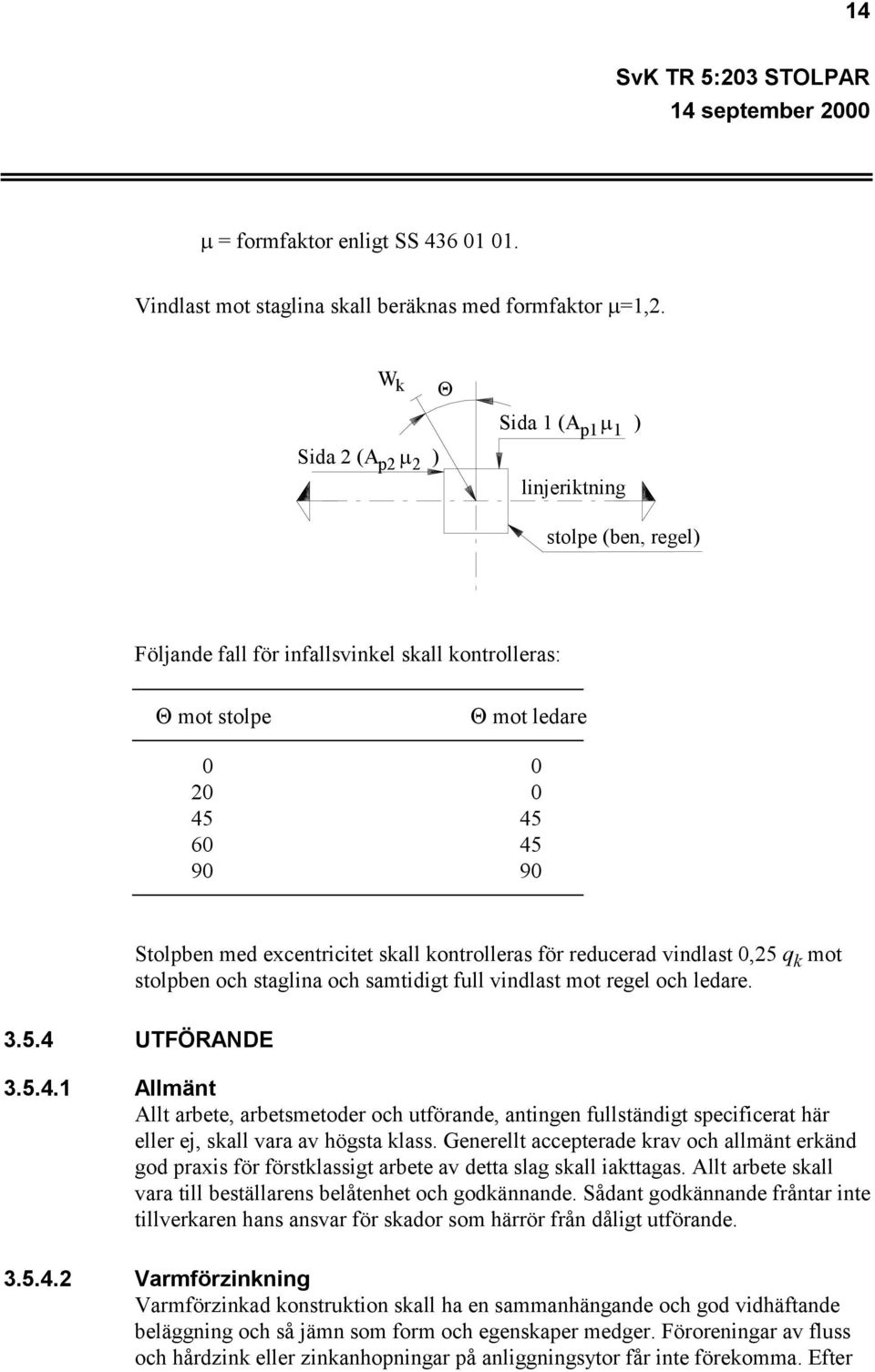

14 14 = formfaktor enligt SS Vindlast mot staglina skall beräknas med formfaktor =1,2. W k Sida 2 (A p2 2 ) Sida 1 (A ) p1 1 linjeriktning stolpe (ben, regel) Följande fall för infallsvinkel skall kontrolleras: mot stolpe mot ledare Stolpben med excentricitet skall kontrolleras för reducerad vindlast 0,25 q k mot stolpben och staglina och samtidigt full vindlast mot regel och ledare UTFÖRANDE Allmänt Allt arbete, arbetsmetoder och utförande, antingen fullständigt specificerat här eller ej, skall vara av högsta klass. Generellt accepterade krav och allmänt erkänd god praxis för förstklassigt arbete av detta slag skall iakttagas. Allt arbete skall vara till beställarens belåtenhet och godkännande. Sådant godkännande fråntar inte tillverkaren hans ansvar för skador som härrör från dåligt utförande Varmförzinkning Varmförzinkad konstruktion skall ha en sammanhängande och god vidhäftande beläggning och så jämn som form och egenskaper medger. Föroreningar av fluss och hårdzink eller zinkanhopningar på anliggningsytor får inte förekomma. Efter

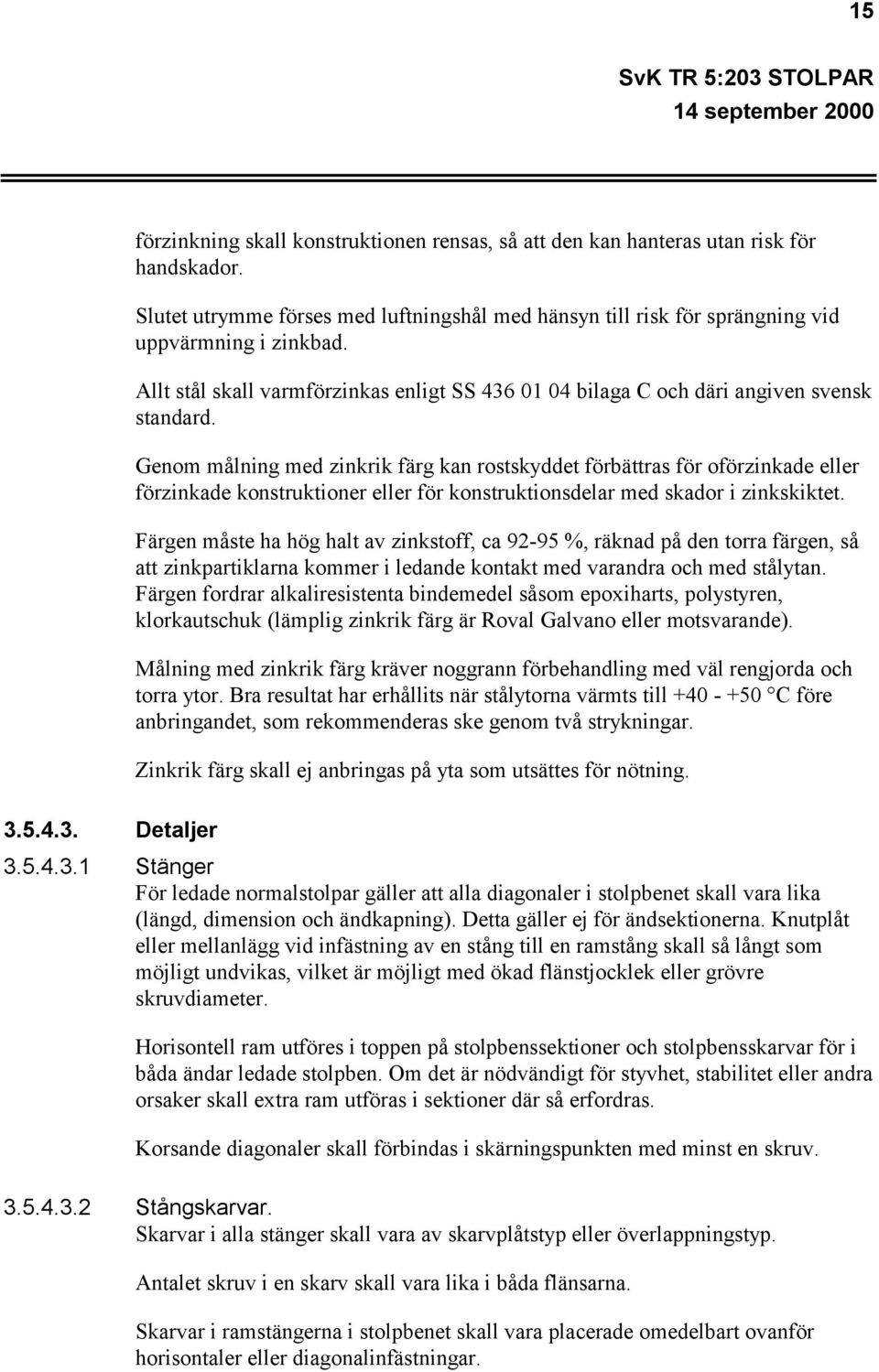

15 15 förzinkning skall konstruktionen rensas, så att den kan hanteras utan risk för handskador. Slutet utrymme förses med luftningshål med hänsyn till risk för sprängning vid uppvärmning i zinkbad. Allt stål skall varmförzinkas enligt SS bilaga C och däri angiven svensk standard. Genom målning med zinkrik färg kan rostskyddet förbättras för oförzinkade eller förzinkade konstruktioner eller för konstruktionsdelar med skador i zinkskiktet. Färgen måste ha hög halt av zinkstoff, ca %, räknad på den torra färgen, så att zinkpartiklarna kommer i ledande kontakt med varandra och med stålytan. Färgen fordrar alkaliresistenta bindemedel såsom epoxiharts, polystyren, klorkautschuk (lämplig zinkrik färg är Roval Galvano eller motsvarande). Målning med zinkrik färg kräver noggrann förbehandling med väl rengjorda och torra ytor. Bra resultat har erhållits när stålytorna värmts till C före anbringandet, som rekommenderas ske genom två strykningar. Zinkrik färg skall ej anbringas på yta som utsättes för nötning Detaljer Stänger För ledade normalstolpar gäller att alla diagonaler i stolpbenet skall vara lika (längd, dimension och ändkapning). Detta gäller ej för ändsektionerna. Knutplåt eller mellanlägg vid infästning av en stång till en ramstång skall så långt som möjligt undvikas, vilket är möjligt med ökad flänstjocklek eller grövre skruvdiameter. Horisontell ram utföres i toppen på stolpbenssektioner och stolpbensskarvar för i båda ändar ledade stolpben. Om det är nödvändigt för styvhet, stabilitet eller andra orsaker skall extra ram utföras i sektioner där så erfordras. Korsande diagonaler skall förbindas i skärningspunkten med minst en skruv Stångskarvar. Skarvar i alla stänger skall vara av skarvplåtstyp eller överlappningstyp. Antalet skruv i en skarv skall vara lika i båda flänsarna. Skarvar i ramstängerna i stolpbenet skall vara placerade omedelbart ovanför horisontaler eller diagonalinfästningar.

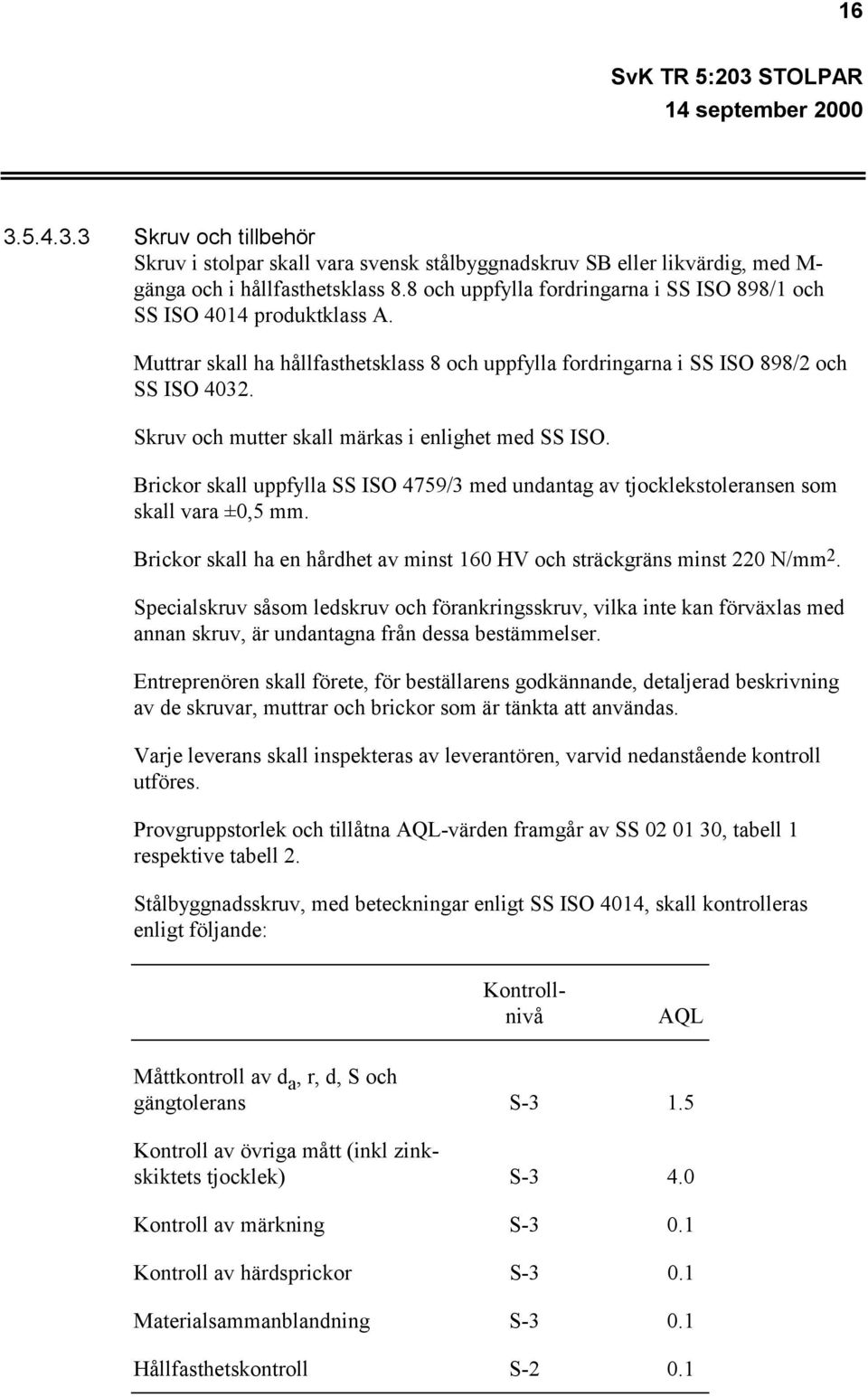

16 Skruv och tillbehör Skruv i stolpar skall vara svensk stålbyggnadskruv SB eller likvärdig, med M- gänga och i hållfasthetsklass 8.8 och uppfylla fordringarna i SS ISO 898/1 och SS ISO 4014 produktklass A. Muttrar skall ha hållfasthetsklass 8 och uppfylla fordringarna i SS ISO 898/2 och SS ISO Skruv och mutter skall märkas i enlighet med SS ISO. Brickor skall uppfylla SS ISO 4759/3 med undantag av tjocklekstoleransen som skall vara ±0,5 mm. Brickor skall ha en hårdhet av minst 160 HV och sträckgräns minst 220 N/mm 2. Specialskruv såsom ledskruv och förankringsskruv, vilka inte kan förväxlas med annan skruv, är undantagna från dessa bestämmelser. Entreprenören skall förete, för beställarens godkännande, detaljerad beskrivning av de skruvar, muttrar och brickor som är tänkta att användas. Varje leverans skall inspekteras av leverantören, varvid nedanstående kontroll utföres. Provgruppstorlek och tillåtna AQL-värden framgår av SS , tabell 1 respektive tabell 2. Stålbyggnadsskruv, med beteckningar enligt SS ISO 4014, skall kontrolleras enligt följande: Kontrollnivå AQL Måttkontroll av d a, r, d, S och gängtolerans S Kontroll av övriga mått (inkl zinkskiktets tjocklek) S Kontroll av märkning S Kontroll av härdsprickor S Materialsammanblandning S Hållfasthetskontroll S-2 0.1

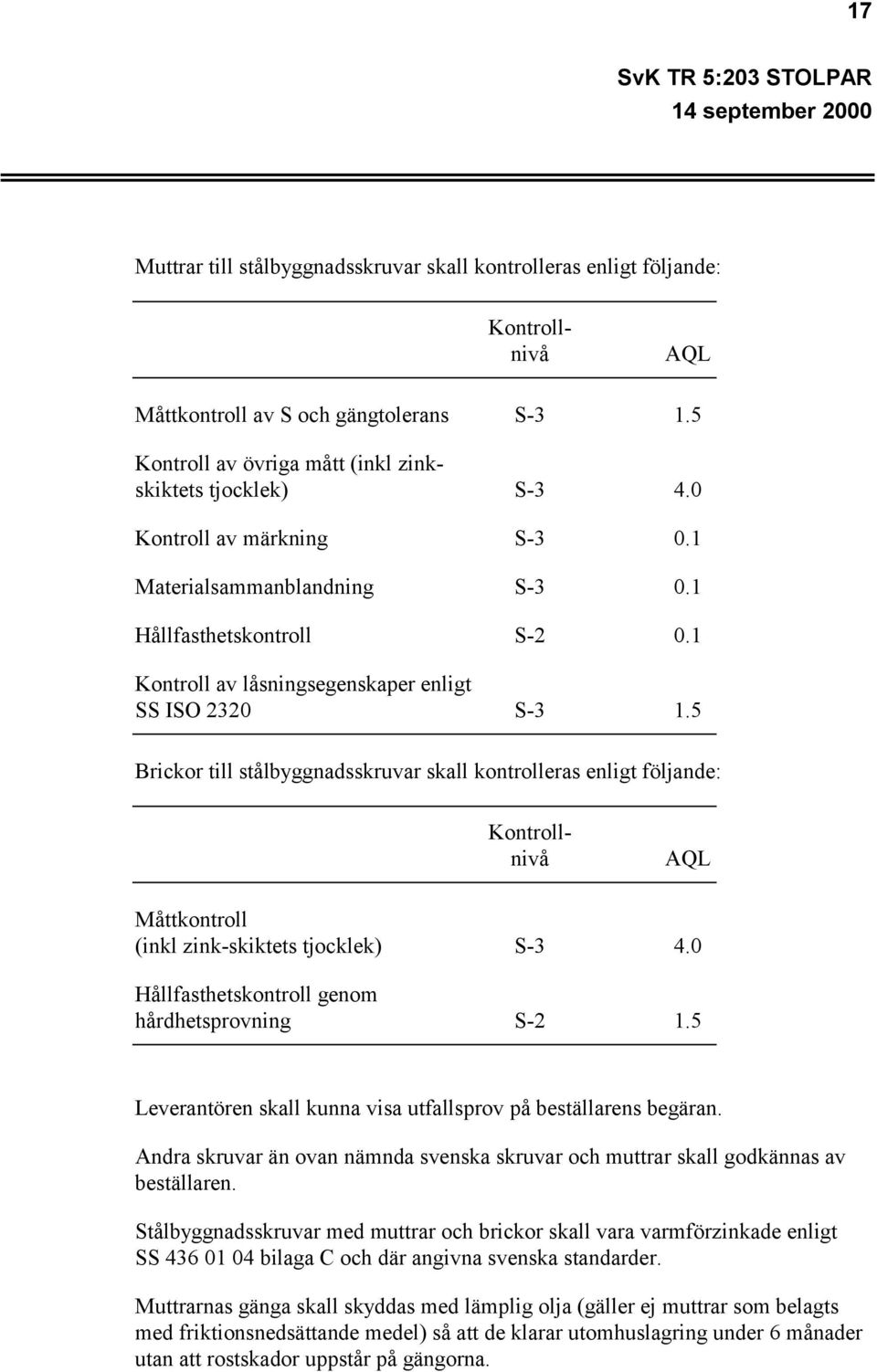

17 17 Muttrar till stålbyggnadsskruvar skall kontrolleras enligt följande: Kontrollnivå AQL Måttkontroll av S och gängtolerans S Kontroll av övriga mått (inkl zinkskiktets tjocklek) S Kontroll av märkning S Materialsammanblandning S Hållfasthetskontroll S Kontroll av låsningsegenskaper enligt SS ISO 2320 S Brickor till stålbyggnadsskruvar skall kontrolleras enligt följande: Kontrollnivå AQL Måttkontroll (inkl zink-skiktets tjocklek) S Hållfasthetskontroll genom hårdhetsprovning S Leverantören skall kunna visa utfallsprov på beställarens begäran. Andra skruvar än ovan nämnda svenska skruvar och muttrar skall godkännas av beställaren. Stålbyggnadsskruvar med muttrar och brickor skall vara varmförzinkade enligt SS bilaga C och där angivna svenska standarder. Muttrarnas gänga skall skyddas med lämplig olja (gäller ej muttrar som belagts med friktionsnedsättande medel) så att de klarar utomhuslagring under 6 månader utan att rostskador uppstår på gängorna.

18 18 Efter montage skall muttrar låsas genom att gängorna körnas med två körnslag eller mejselhugg. Används annan låsningsmetod skall den godkännas av beställaren. Ledskruvar skall säkras med saxpinne genom skruven utanför muttern Skruvförband Skruvförband skall uppfylla kraven i SS avsnitt C3. Skruv i enbart ena flänsen av en vinkelstång placeras mellan tyngdpunktsaxelns projektion och flänsens mittlinje. Skruvavstånd till sidan på en vinkelstångs uppstående fläns eller på annan del skall medge användning av hylsnyckel vid montage. Skruvhålets diameter skall vara lika med skruvdiametern plus 1,5 mm Fallskyddsanordningar Vid förflyttning och arbete i stolpe skall anordning finnas vilken förhindrar fall samt minskar risken för skada vid fall. Anordningen skall vara skall vara så anpassat till arbetssituationen att det verkligen utnyttjas. Systemet får ej avsevärt minska arbetstakten. Systemet skall ge möjlighet till varierande arbetsställningar och arbetsrörelser. Vid konstruktion skall särskild hänsyn tas till de risker som förknippas till fall över eller i närhet av spänningsförande del. Vid händelse av fall skall den nödställde själv kunna sätta sig säkerhet. För minskad risk för förvärrad skada hos den nödställde skall systemet ge möjlighet till nödräddning på kort tid, högst minuter Klättringsanordningar I stolpar uppbyggda av flera stolpben skall alla ben förses med stegpinnar i en ramstång. Ramstängerna på diagonalt motsatt sida i förhållande till placering i det andra stolpbenet förses med stegpinnar. Stegpinnens utformning skall godkännas av beställaren. Steghöjd bör vara mm och skall i möjligaste mån vara konstant i respektive stolpe. Stegpinne skall tåla en last på 1,5 kn utan permanent deformation. Stålkavitet och tillverkningsmetod skall väljas så att ett segt brott erhålles om stegpinnen belastas till brott.

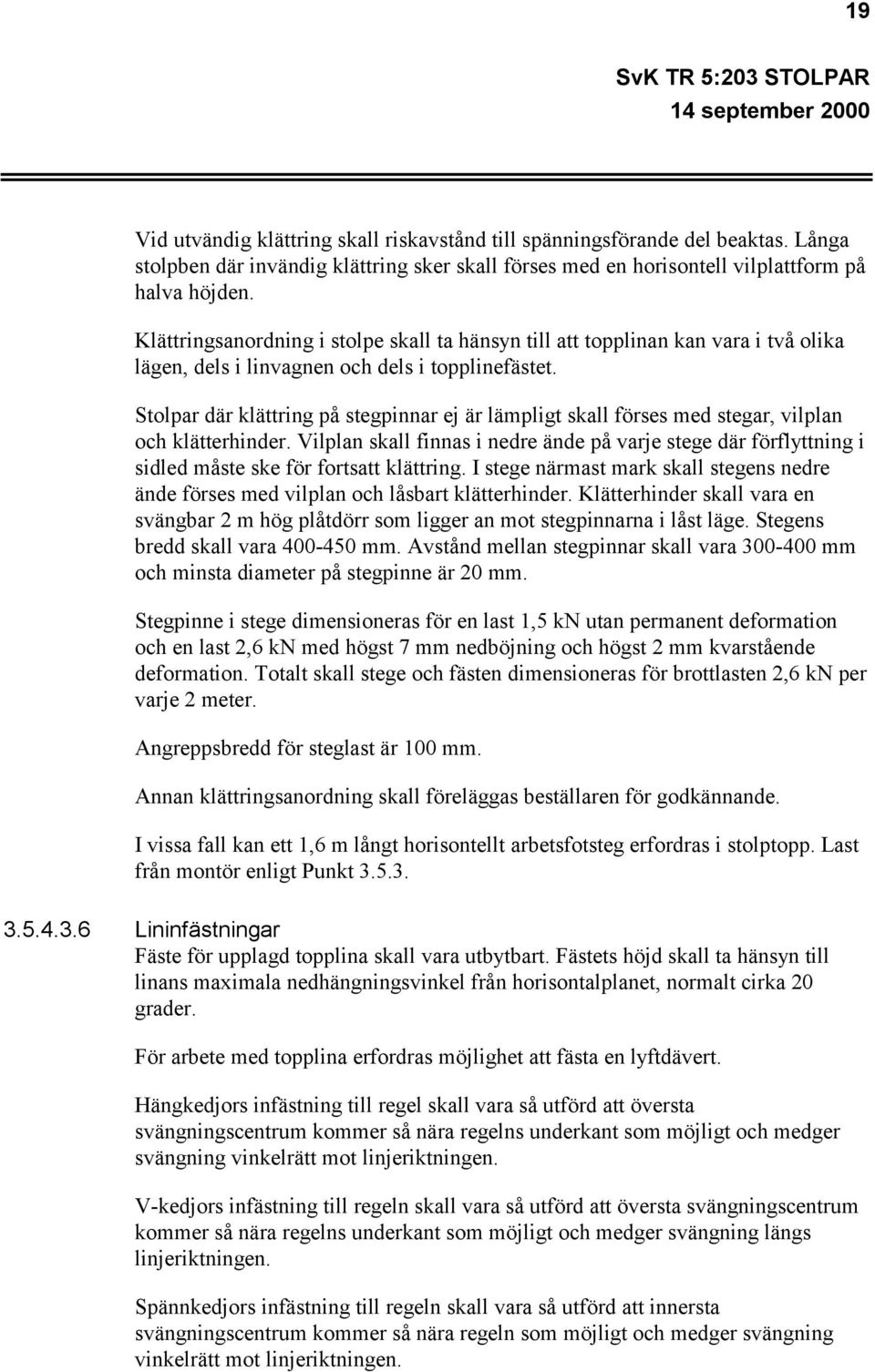

19 19 Vid utvändig klättring skall riskavstånd till spänningsförande del beaktas. Långa stolpben där invändig klättring sker skall förses med en horisontell vilplattform på halva höjden. Klättringsanordning i stolpe skall ta hänsyn till att topplinan kan vara i två olika lägen, dels i linvagnen och dels i topplinefästet. Stolpar där klättring på stegpinnar ej är lämpligt skall förses med stegar, vilplan och klätterhinder. Vilplan skall finnas i nedre ände på varje stege där förflyttning i sidled måste ske för fortsatt klättring. I stege närmast mark skall stegens nedre ände förses med vilplan och låsbart klätterhinder. Klätterhinder skall vara en svängbar 2 m hög plåtdörr som ligger an mot stegpinnarna i låst läge. Stegens bredd skall vara mm. Avstånd mellan stegpinnar skall vara mm och minsta diameter på stegpinne är 20 mm. Stegpinne i stege dimensioneras för en last 1,5 kn utan permanent deformation och en last 2,6 kn med högst 7 mm nedböjning och högst 2 mm kvarstående deformation. Totalt skall stege och fästen dimensioneras för brottlasten 2,6 kn per varje 2 meter. Angreppsbredd för steglast är 100 mm. Annan klättringsanordning skall föreläggas beställaren för godkännande. I vissa fall kan ett 1,6 m långt horisontellt arbetsfotsteg erfordras i stolptopp. Last från montör enligt Punkt Lininfästningar Fäste för upplagd topplina skall vara utbytbart. Fästets höjd skall ta hänsyn till linans maximala nedhängningsvinkel från horisontalplanet, normalt cirka 20 grader. För arbete med topplina erfordras möjlighet att fästa en lyftdävert. Hängkedjors infästning till regel skall vara så utförd att översta svängningscentrum kommer så nära regelns underkant som möjligt och medger svängning vinkelrätt mot linjeriktningen. V-kedjors infästning till regeln skall vara så utförd att översta svängningscentrum kommer så nära regelns underkant som möjligt och medger svängning längs linjeriktningen. Spännkedjors infästning till regeln skall vara så utförd att innersta svängningscentrum kommer så nära regeln som möjligt och medger svängning vinkelrätt mot linjeriktningen.

20 DOKUMENTATION För översikt av dokumentationskrav hänvisas till kapitel Ritningar och beräkningar Entreprenören skall färdigställa alla för arbetet nödvändiga ritningar. Entreprenören skall utföra ritningarna så, att de visar det lämpligaste utförandet av alla detaljer och tillbehör med hänsyn till de rådande förutsättningarna. All konstruktion skall följa denna specifikation och skall ta hänsyn till krav som kan ställas avseende tillverkning, montering etc. Entreprenören skall ansvara för all konstruktion utförd av denne. Entreprenören skall förse beställaren med tillverkningsritningar, montageritningar och beräkningar för genomgång, som påkallas i denna specifikation eller kan bli nödvändigt för att visa överensstämmelse med kontraktet eller av andra skäl som beställaren kan begära. Entreprenören skall förse beställaren med kopior av de ritningar och beräkningar som den senare behöver granska och leverantören skall försäkra sig om, att ritningarna framställs inom rimlig tid för att man skall hinna kontrollera och korrigera dem innan de skall användas. Ritningar färdigställda av entreprenören, vilka skall granskas av beställaren, får inte användas för tillverkningsändamål förrän de har godkänts av beställaren. Granskningen av ritningarna befriar inte entreprenören från någon av dennes förpliktelser i enlighet med dessa riktlinjer eller från hans ansvar för att konstruktionen och ritningarna är korrekta. Konstruktionsberäkningar skall granskas och godkännas av beställaren. Varje komplicerad detaljkonstruktion skall före sitt slutförande förevisas för beställaren för granskning och godkännande. I den utsträckning som beställarens granskning avslöjar behov av ytterligare åtgärder, sådana som utförligare inspektioner etc., skall sådana åtgärder anses ingå i leverantörens åtagande. För alla handlingar, skrivna eller ritade, gäller SI måttenheter. Ritningar och beräkningar skall visa data och information för stolpkropp, stolpbenslängder och fundament som visat på typritningen. Följande ritningar och beräkningar skall underställas beställarens granskning och godkännande. a) Typritning innehållande stycklista och huvudmått för varje stolptyp. b) Utslagsritning innehållande kontroll av elektriska avstånd.

21 21 c) Tillverkningsritningar: Alla tillverkningsritningar för regel och stolpben skall visa delarna monterade på sin plats, tydligt angivande dimensionerna för varje del samt dimension, antal och längd på erforderlig skruv i och styckenummer på varje del. Totalvikt skall anges för varje regeltyp och för varje längdklass inklusive zink, skruv och alla tillbehör. d) Montageritningar skall företrädesvis vara i format A2 och skall ha detaljnummer och skruvdimensioner i tydligt läsbara siffror. e) Beräkningar: Beräkningar skall innehålla last- och tvärsnittsberäkningar. För fackverk redovisas tabell över alla stänger som visar aktuella krafter och tillåtna tryck- och dragkrafter, knäcklängd, slankhetstal, skruvantal och dimension, tillåtna skjuv- och hålkantkrafter samt dimensionerande belastningsfall, stålkvalitet och beräkning av viktiga svetsar. Vindlaster på stolpen anges för varje angreppspunkt. Tabell visande på fundament och stagförankringar verkande krafter och moment för varje lastfall. Hela kraften och dess komposanter vertikalt, tvärs linje och längs linje skall anges. Moment skall anges kring dess verkande axel, tvärs och längs linje f) Byggnads PM g) Ritningsförteckning Ritningsformatet skall anpassas till SS-ISO 216: A1 (594x841 mm) A2 (420x594 mm) A3 (297x420 mm) A4 (210x297 mm) Format större än A1 bör undvikas. Ritningsskala skall anpassas till SS ISO Alla mått på ritningen skall anges i mm. All text skall vara på svenska eller engelska. Om beställaren så önskar kan varje ritning förses med ett tomt utrymme i nedre högra hörnet för beställarens rubrik och ritningsnummer. En ruta för revision placeras på ritningen.

22 SKYLTAR OCH VARNINGSTAVLOR Allmänt Skyltning skall utföras enligt EBR handbok "UNDERHÅLL LEDNINGAR 0,4-420 kv" kap 301K och "Varningsskyltning av luftledningar för besiktning från luften" enligt beställningsnummer EBR U7:86 samt "Varningsskyltning av luftledningar och sjökablar inom område för sjötrafik" enligt beställningsnummer EBR U Varningstavlor Alla stolpar skall förses med varningsanslag med texten "SVENSKA KRAFTNÄT, VISTAS EJ NÄRA STOLPE OCH STAG VID ÅSKVÄDER". Skyltar uppsättes på ett sådant sätt att de är lätt synliga för passerande. Skylten monteras normalt stolpbenet så att den kan läsas mot högre stolpnummer. Lämplig höjd över mark är 1,5 m Stolpnummerskylt Varje stolpe förses med skylt som anger stolpnummer och litteranummer samt texten "SVENSKA KRAFTNÄT". Skylten placeras i stolpbenet så att den kan avläsas mot högre stolpnummer. Där permanenta stegar är monterade på stolpar skall skyltarna monteras på samma sida som stegarna.. Vid korsning med väg, där linjen går parallellt med väg och där permanenta stegar är monterade på stolpar skall skyltarna monteras på stolparnas vägsida utan hänsyn till var stegarna är monterade Flygnummerskylt I var femte stolpe skall uppsättas flygnummerskyltar Flygvarningsskylt Flygvarningsskyltar uppsättes i den ledning som korsar under en annan ledning. Sett i flygriktningen mot korsningen, skall skyltarna sättas upp i vänster stolpben ovanför regeln. Om stolptopp saknas placeras skylten omedelbart under regeln. Räknat från korsningen skall tre stolpar skyltas. Skyltarna skall ha en, två respektive tre markeringar. Skylt med en markering placeras minst 100 m före korsningen och skylt med tre markeringar skall sitta minst 300 m före korsningen.

23 Regelskyltar (litteraskyltar) Regelskyltar skall anbringas i de tre stolpar som står närmast ställverk och avgreningspunkter. Ligger avgreningspunkten max fem stolpar från ställverket uppsättes regelskyltar i varje stolpe fram till avgreningspunkten. Om flera kraftledningar är upplagda i gemensam stolpe skall var och en vara försedd med litteraskylt, placerad på regeln eller invid fasledarinfästningen. Dessa skyltar sätts upp i varje stolpe och normalt på ömse sidor av stolpen. Då flera ledningar, i gemensam stolpe, är asymmetriskt upplagda i förhållande till varandra, skall regelskyltar placeras vid varje fasledarinfästning på ömse sidor av stolpen Sjökorsningsskyltar På platser där kraftledningar korsar område för sjötrafik skall kontakt tagas med Sjöfartsverket för eventuell uppsättning av skyltar Förbudsskylt för klättring Skyltar sättes upp i stolpben där riskavståndet kan komma att underskridas vid klättring Orienteringsskyltar För att underlätta orienteringen vid felsökning och underhållsarbete på ledningen skall orienteringsskyltar sättas upp på lämpliga platser i anslutning till bilväg. Skyltarna monteras på pålar. 3.6 TILLVERKNING KONTROLLPLAN Innan tillverkningen startas skall en kontrollplan upprättas av leverantören och presenteras för beställaren för granskning och godkännande. Denna kontrollplan skall baseras på tillverkningsritningarna. Kontrollplanen skall inkludera prov av kallformade profiler beträffande säkerhet mot väteförsprödning UTFÖRANDE Utförande, tillverkning, märkning och förpackning skall uppfylla de krav som fastställts i beställarens tekniska bestämmelser.

24 24 Entreprenören och hans underleverantörer skall erbjuda beställaren alla möjligheter att kontrollera och inspektera tillverkningen och materialprovningen på stålverket, valsverket, gjuteriet etc. och tillverkningen i verkstaden Material Materialet skall vara av den kvalitet som angives i varje särskilt fall. Materialet skall vara fritt från yttre och inre felaktigheter (t ex sprickor, övervalsningar, pipe, slagginneslutningar) som kan nedsätta dess hållfasthet, funktionsduglighet eller menligt påverka materialets lämplighet från behandlingsoch bearbetningssynpunkt. Stålyta får ej vara mer angripen av rost än vad som anges enligt SS , rostgrad C. För identifiering av materialkvalitet skall färgmärkning enligt SS tillämpas Mått Mått skall vara i noggrann överensstämmelse med i varje särskilt fall angivna måttuppgifter. Sådana mått som är beroende av konstruktionens läge och underlag skall i regel gälla då konstruktionen placerats liggande på plant och stabilt underlag. Mått gäller vid rumstemperatur före ytbeläggning. För varmförzinkade gängor gäller dock måtten efter ytbeläggning (jämför SS 3193). Då ej annat angives skall följande toleranser tillämpas: För svetsade konstruktioner gäller SMS 723, toleransklass A (se Tabell 1 och 2).

25 25 Tabell 1 Tillåtna måttavvikelser för linjära mått. Basmått mm Tillåtna måttavvikelser mm (30) (120) (315) (1000) (2000) (4000) (8000) (12000) (16000) (20000) - 9 Tabell 2 Tillåtna måttavvikelser för vinkelmått. Referenslängd Tillåtna vinkel- (kortaste vinkelben) avvikelser mm mm *) 315 ± 0,33 (± 20') ± 6 (315) ± 0,25 (± 15') ± 4,5 (1000) - ± 0,17 (± 10') ± 3 *) Gäller vid mätlängden 1000 mm (mm/m) Vid annan mätlängd ökas/minskas måttavvikelsen i proportion till mätlängden. För konstruktioner med skruvförband gäller de i tabell 3 angivna toleranserna, om ej annat angives på ritning.

26 26 Tabell 3 Basmått mm Tillåtna måttavvikelser mm - 30 ± 1 (30) - l20 ± 1,5 (120) ± 2 (315) ± 3 (500) ± 3,5 (1000) - ± 4 Som komplettering till ovanstående toleransbestämmelser skall följande toleranser gälla: a) För skruv- och nithål + 0,30 mm - 0,15 mm b) För avståndet mellan hål i samma hålgrupp ± 1 mm c) För breddmått på fackverksstolpen vid regelinfästning. ± 2 mm d) För bredd- och höjdmått på fackverksregel vid stolpinfästning ± 2 mm e) Skillnaden mellan diagonalmåtten i ett tvärsnitt hos stolpben eller regel av fackverkstyp får ej vara större än 0,75 gånger toleransområdet enligt Tabell 1 respektive Tabell 3. f) Längsgående förskjutningen mellan ramstängerna i stolpdel får ej vara större än ± 2 mm g) Krokighet hos stolpben, regel eller enskild stång får ej överskrida 0,0015 av längden. h) Skruvning kring egen längdaxel hos stolpben och regel får uppgå till 3 per 10 m dock maximalt 5. För längder mindre än 3,5 m får skruvningen uppgå till Ytbeskaffenhet Ytorna hos de i konstruktionen ingående delarna skall vara fria från slagg, svetsstänk, glödskal, sprickor, borr- och klippgrader. Termiskt skurna ytor skall ha en ytkvalitet motsvarande skärklass Sk 2 (se BSK avsnitt 8:13) om ej annat angives.

27 27 Ytor, som är avsedda att förzinkas, skall vara fria från färg, fett, olja och andra föroreningar, som kan försvåra betningen före förzinkningen. Anliggningsytorna på båda sidor om ett skruvhål skall vara plana så att bricka/mutter och skruvhuvud erhåller plan anliggning. Upphöjda siffror, bokstäver eller andra ojämnheter omkring ett skruvhål skall slipas bort Svetsar Svetsar får endast förekomma då så särskilt angives och skall då vara utförda och kontrollerade i överensstämmelse med BSK och övriga anvisningar som lämnas i varje särskilt fall. Svetsar skall innehålla kvalitetskraven enligt svetsklass WC, SS Fickor och spalter, som vanligen är utgångspunkt för korrosionsangrepp och som kan utgöra s k syragömmor i samband med varmförzinkning, skall vara tillslutna med täcksträng. Svetsar skall vid radiografisk provning uppvisa lägst betyg grön (3) enligt IIW:s röntgenatlas. Om högre betyg krävs skall detta anges på ritning AVVIKELSE Varje föreslagen avvikelse från specifikationen eller från andra kontraktsvillkor och förutsättningar som kan ha någon betydelse med avseende på funktion, styrka, utbytbarhet och livslängd skall hänskjutas till beställaren för övervägande och beslut. I samband med leverans av den berörda delen, skall leverantören bifoga avvikelse rapporten med leveransen och skall också bestyrka att varje villkor för att avvikelsen kan accepteras har uppfyllts MÄRKNING I de fall speciella märkningsbestämmelser ej angives skall efterföljande märkningsbestämmelser gälla. Stålkonstruktion, som består av fåtal delar och där någon förväxling rimligen ej kan ske, behöver i regel ej vara försedd med märkning, som avser delarnas hoppassning. I övriga fall skall samtliga delar vara märkta. Märkning bör före ytbeläggning i regel vara utförd genom maskinstansning med 10 mm höga tecken på stång, plattstål och plåt t o m 8 mm godstjocklek. Vid godstjocklekar större än 8 mm, även UNP- och HE-balk, bör märkning vara utförd med 15 mm höga tecken. Märkning skall vara så utförd och placerad att ingen risk för brottanvisning föreligger. På stång och balk skall märkning vara placerad mm från sista hål i hålgrupp i ena änden på utåtvänd sida. Är detta

28 28 område ej lämpligt för märkning skall den vara förlagd längre in mot stångens eller balkens mitt. För ramstång till stolpben skall märkning vara placerad i nedre änden och för ramstång till regel i skarvände eller om det är fråga om regel utan skarv vid godtycklig ände. I vissa fall anges på ritning var märkningen skall vara placerad. Stansade beteckningar skall vara avskilda från varandra med en punkt. Om efter förzinkning stansmärkning är otydlig skall denna tydligt textas med färg, som ger god kontrast och har god hållbarhet (t ex av typ snabbtorkande PVC färg). Märkning med spritpennor tillåts ej. Märkningen skall vara placerad på sida som i konstruktionen är utåtvänd och så att den är synlig efter montering. I övrigt skall märkningen placeras enligt ovan. Märkesritning skall upprättas av tillverkaren. Den skall då i två exemplar tillställas beställaren senast samma dag som godset avsändes Konstruktioner med skruvförband Detaljer till skruvförband skall vara märkta på ett sådant sätt att den enskilda detaljen entydigt kan identifieras på respektive ritning Svetsade konstruktioner Svetsade enheter, som skall sammanpassas med varandra, skall ha märkesbeteckningar på utåtvänd sida invid skarvstället på sådant sätt, att märkningarna på de olika enheterna kommer att ligga mitt för varandra, dvs i linje med varandra TILLVERKNINGSBESTÄMMELSER Serietillverkning Vid serietillverkning skall ingående delar ha full utbytbarhet. Innan serietillverkning igångsättes skall kontrolleras att fixturerna är tillräckligt stabila, så att angivna ritningsmått kan innehållas. Under pågående serietillverkning kontrolleras att fixturerna ej förändrats genom slitage eller åverkan Bearbetning Delning Snittyta från sågning och klippning befrias från grader. Sprickor och ojämnheter i klippta ytor skall tas bort genom lämplig bearbetning. Snittyta från gasskärning skall ha en ytkvalitet motsvarande skärklass Sk 2 (se BSK avsnitt 8:13).

29 29 Om högre skärklass erfordras är detta angivet på ritningen Riktning och bockning Riktning får utföras vid rumstemperatur om godstjockleken (beträffande plåt och plattstål) inte överstiger nedan angivna värden. Stål med brottgräns godstjocklek lägre än 470 N/mm 2 25 mm 470 N/mm 2 och högre 20 mm Plåt och plattstål med godstjocklek, som överstiger ovan angivna värden, samt profilstål (oavsett dimension) riktas vid rödvärme (ca 850 C). Material tillhörande högre hållfasthetsklass än 430 N/mm 2 får inte kylas med vatten. Kallsträckning för att förlänga materialet får inte tillämpas. Annan formning (t ex bockning) i kallt tillstånd tillåts endast om det genom provning har påvisats att materialet uthärdar kallbearbetning utan att sprickor eller farliga spänningar uppstår som i samband med den efterföljande förzinkningen kan ge upphov till interkristallin sprickbildning. Vid komplicerade bockningsförfaranden eller när så kan anses nödvändigt är det lämpligt att inhämta ståltillverkarens anvisningar Håltagning Hål får stansas i stål enligt SS EN 10025, EN 10113, SS och i stål med motsvarande egenskaper i högst 13 mm tjockt gods om godstjockleken understiger håldiametern. I övriga fall borras hålen eller stansas hål som är minst 3 mm mindre än nominell håldiameter, vilka sedan brotschas eller borras till slutlig diameter. Angiven håltolerans skall innehållas i hela hålets längd. Eventuellt uppkomna grader efter stansning och borrning skall avlägsnas. Sprickor efter stansning godtas inte. Klippning och stansning får ej ske vid lägre temperatur på stålet än +5 C Felborrade hål Felborrade hål får varken helt eller delvis fyllas genom svetsning.

30 Svetsning Svetsning får endast utföras av tillverkare som godkänts av beställaren för respektive svetsmetod. Godkännande utfärdas efter bedömning av följande: Lokaler och utrustning Svetsning skall utföras i lokaler och med utrustning som är lämpliga för ändamålet. Utrustningen skall vara väl anpassad för den typ av svetsning som skall utföras för att rätt kvalitet skall uppnås. All utrustning skall regelbundet kontrolleras och underhållas Tillsatsmaterial Endast tillsatsmaterial som är avsett för använt grundmaterial och svetsmetod får utnyttjas. Tillsatsmaterialet skall förvaras och hanteras så att rätt kvalitet säkerställs Ansvarig personal Tillverkaren skall ha ansvarig personal med kompetens och befogenhet att leda arbetet så att rätt kvalitet säkerställs Kompetent personal Svetsares kompetens skall prövas enligt SS Svetsarprövning. Endast godkända svetsare får användas Svetsmetod Använda svetsmetoder skall vara väl utprovade och skall vara fastlagda i procedurbeskrivningar. Metodprov kan erfordras Kontroll Före och under svetsningen skall svetsningsbetingelserna regelbundet kontrolleras. Efter svetsningen skall kontroll utföras av att givna krav uppfylls Hoppassning Konstruktionsdel riktas väl före hoppassning. Vid hoppassning får konstruktionsdel inte tvingas i läge på sådant sätt att den deformeras. I stålkonstruktionen ingående delar, som inte är fullständigt måttsatta, skall tillpassas med hjälp av noggrant utförda mallar eller utslag.

31 Värmebehandling Svetsade plåtdetaljer med komplicerad form samt tjockare plåtar med termiskt skurna ytor skall avspänningsglödgas. Krav om avspänningsglödgning anges på ritning i varje särskilt fall. Även annan värmebehandling anges eller överenskommes i varje särskilt fall Varmförzinkning Varmförzinkad konstruktion skall ha en sammanhängande och god vidhäftande beläggning och så jämn som form och egenskaper medger. Föroreningar av fluss och hårdzink eller zinkanhopningar på anliggningsytor får inte förekomma. Efter förzinkning skall konstruktionen rensas, så att den kan hanteras utan risk för handskador. Slutet utrymme förses med luftningshål med hänsyn till risk för sprängning vid uppvärmning i zinkbad. Zinkbeläggningens vikt angives i varje särskilt fall. Då ej annat angives får ej zinkbeläggningsvikterna understiga värdena i nedanstående tabell.

32 32 Zinkvikt i g/m 2 (Zinktjocklek m) Medelvärde för avtalat antal prov Minimivärde för enskilt prov Konstruktioner av valsat stål i luft t 6 mm (85 m) (70 m) Konstruktioner av valsat stål i luft t > 6 mm (95 m) (85 m) Konstruktioner av valsat stål i marken t 6 mm (140 m) (115 m) Konstruktioner av valsat stål i marken t > 6 mm (215 m) (190 m) Killåsta konstruktioner i berg (115 m) (100 m) Gjutgods och aducerat gjutgods (85 m) (70 m) Små föremål som centrifugeras (55 m) (50 m) Skruvar och muttrar och brickor (45 m) (45 m) Tabellen överensstämmer med tabell enligt SS , bilaga C. 3.7 PROVNINGAR Provning skall utföras enligt den standard som godkänts av beställaren. Där standard ej finnes skall alla detaljer om proven föreläggas beställaren för godkännande. Entreprenören skall hålla beställaren informerad om:

33 33 Förloppet av materialtillverkning och verkstadsarbete, så att kontroll och provning kan utföras i närvaro av beställarens representant. Vilken standard provet är anpassat till. Före varje kontroll och prov skall leverantören försäkra sig om, att arbetet på alla sätt är i överensstämmelse med specifikationerna och färdigt för kontroll och provning. Provlaster skall vara de brottlaster som specificeras i Punkt 3.5.3, och SS avsnitt RUTINPROV Rutinprov skall tas av beställaren i överensstämmelse med den tillämpliga standarden och i enlighet med instruktioner från beställaren PROVEXEMPLAR Representativa provexemplar, slumpvis utvalda, av alla detaljer i det parti som är leveransklart, skall underkastas prov för att fastställa att de överensstämmer med specifikationerna PROVMONTERING En komplett stolpe per stolptyp skall tillverkas och varmförzinkas för provmontering och ihopmonteras i beställarens närvaro. Beställaren kommer att kontrollera stolpdelarna med avseende på perfekt passning och monteringslätthet. Varje fel skall ändras till beställarens belåtenhet före leveransens början STOLPPROV Om beställaren så önskar, skall en komplett stolpe med detaljer, underkastas fullständig provning i enlighet med IEC publikation 652 "Loading tests on overhead line towers" på en överenskommen provstation. Stolpen skall resas på fasta fundament. Stolpmaterialet skall vara varmförzinkat. Entreprenören skall tillhandahålla ett provningsprogram, vilket skall godkännas av beställaren före provning. Laster beräknas enligt SS avsnitt LEVERANSCERTIFIKAT ALLMÄNT Entrepenören skall för sina åtaganden utarbeta ett kvalitetsäkringsprogram enligt svensk standard SS ISO 9001 som skall granskas och godkännas av beställaren före arbetets början.

34 34 All kvalitetsdokumentation relaterad till arbetet skall vara tillgänglig för beställarens representant tills arbetet är avslutat KVALITETSDOKUMENTATION Före leverans från tillverkaren skall leverantören presentera kvalitetsdokumentation för beställaren. Kvalitetsdokumentationen skall innehålla följande dokument: Certifikat Ett certifikat, vederbörligen signerat av en representant för entrepenören som är auktoriserad att signera sådana Q.A.-dokument, vilket innehåller: tillräcklig information för att delen ska gå att identifiera referenser till den standard och de krav som har använts under tillverkning och inspektion redogörelse för att specificerade inspektioner har genomförts och att de begärda resultaten har uppnåtts Ingen del av arbetet får levereras till leveransplatsen innan det har provats och av beställaren inspekterats och befunnits överensstämma till alla delar med bestämmelsernas villkor, varefter beställaren utfärdar leveranscertifikatet Avvikelserapport Avvikelserapporter tillsammans med varje rapport som har samband med större reparationsarbete Separata rapporter och besiktningsföretag Certifikat för undersökningar som kräver separata rapporter, t.ex. materialprov, icke destruktiva undersökningar, analysrapporter, dimensionsrapporter och provmonteringsrapporter. Certifikat från oberoende besiktningsföretag, om sådant anlitats. 3.9 MONTAGE ALLMÄNT Montage skall utföras enligt montageanvisning. Montaget skall utföras så att skador på ytbeläggning eller deformationer på konstruktionen inte uppstår.
