1 FÄSTPLÅTAR Peikko Sverige AB Box 4, Norrköping Tel , Fax SE-02/2009 Baserad på Engelsk broschyr 9/2007

2 C E R T I F I K A T KOPIA C E R T I F I K A T KOPIA nr (Första certifikatet beviljat ) nr (Första certifikatet beviljat ) Inspecta Certifiering har beviljat detta certifikat, vilket intygar att organisationens Inspecta Certifiering har beviljat detta certifikat, vilket intygar att organisationens Peikko Finland Oy Lahti Peikko Finland Oy Lahti miljöledningssystem är i överensstämmelse med standarden kvalitetssystem är i överensstämmelse med standarden SFS-EN ISO 14001:2004 SFS-EN ISO 9001:2000 Certifieringen omfattar följande verksamhet Certifieringen omfattar följande verksamhet Planering, tillverkning och marketing av ingjutningsgods för betongbyggnation. Certifieringen baserar sig på följande rapport LR Certifikatet förutsätter att organisationens miljöledningssystem är kontinuerligt i överensstämmelse med den ovannämnda standarden och kraven i ABC 200. Certifikatets giltighet kan verifieras på hemsidan Esbo Harry Lindström, verkställande direktör Planering, tillverkning och marketing av ingjutningsgods för betongbyggnation. Certifieringen baserar sig på följande rapport SFSLR Certifikatet förutsätter att organisationens kvalitetssystem är kontinuerligt i överensstämmelse med den ovannämnda standarden och kraven i ABC 200. Certifikatets giltighet kan verifieras på hemsidan Esbo Harry Lindström, verkställande direktör ISO P.O.B 94, MIESTENTIE 3, FI ESPOO ISO 9001 P.O.B 94, MIESTENTIE 3, FI ESPOO Fästplåtarnas fördelar Svenskt godkännandebevis med P-märke nr 3403/89. CE-märkning. Produktbroschyr med färdiga kapacitetstabeller. Specialplåtar kan enkelt dimensioneras i beräkningsprogrammet Peikplat. Fabrikstillverkade standardprodukter samt lagerhållning för snabba leveranser. Flera val av materialkombinationer säkerställer trygg användning även i krävande bruks- och miljöförhållanden. Peikko s fördelar Pålitlig: har genomgått ett krävande testprogram. Konkurrenskraftigt pris och leveranstid. Ekonomiskt och lätt att använda såväl i planeringen, som i tillverkningen och monteringen av element.

3 INNEHÅLL 1. PRODUKTER SBKL fästplåtar KL fästplåtar JPL fästplåtar PKL, P2KL och P3KL långa fästplåtar Kantfästplåtar FUNKTIONSPRINCIP MÅTT OCH MATERIAL TILLERKNING Tillverkningssätt Kvalitetskontroll KAPACITETER ANÄNDNING Begränsning i användandet Dimensioneringsregler Dimensioneringsprinciper Kombinerade belastningar Minsta kraftangreppsarea kpa SBKL, KL och PKL fästplåtarnas infästningsarea Fästplåten JPL kraftangreppsarean Kant- och centrumavstånd Korrigering av JPL plåtarnas kapaciteter Armering MONTERING Toleranser vid montering Svetsning Svetsning till fästplåten Svetsning till förankring Bockning av förankringar BERÄKNING MED HJÄLP A PEIKPLAT PROGRAMMET Bruksanvisningar

4 FÄSTPLÅTAR 1. PRODUKTER 1.1 SBKL fästplåtar Monteringstolerans ± 15 mm Förankringarnas lutning ± 3 Förankringarnas placering ± 5 mm Förankringarnas inbördes placering ± 5 mm Fästplåtens totala höjd ± 3 mm Plåtens sidomått EN ISO klass C Ytbehandling 40 µm alkydmålning eller enligt kundens önskemål, t.ex. epoxymålning eller varmförzinkning. Märkning Typbeteckning, storlek, Peikko s kod, tillverkningsdatum/-plats samt Inspectas certifieringsmärke och P-märke. Godkännande Godkännandebevis med P-märke 3403/89. Användning För lättare infästningar, speciellt lämpad för ingjutning i väggar och andra tunna konstruktioner. Tabell 1. SBKL material plåtens material standard förankringarnas material standard SBKL S355J2+N EN Ø12-S235J2+N, Ø16-S355J2+N Ø16-S235J2 + C450 EN SBKLR (rostfri) EN Ø12-S235J2+N, Ø16-S355J2+N EN SBKLH (syrafast) EN Ø12-S235J2+N, Ø16-S355J2+N EN SBKLRr EN Ø , Ø EN SBKLHh EN Ø , Ø EN SBKLHr EN Ø , Ø EN Tabell 2. SBKL mått [mm] och vikt [kg] A D H a d Ø t vikt A a SBKL 50x SBKL 100x SBKL 100x D d SBKL 150x SBKL 100x SBKL 200x H t ø SBKL 250x SBKL 100x SBKL 200x SBKL 300x För information om alternativa storlekar, kontakta Peikko Sverige AB.

5 Tabell 3. SBKL dimensioneringskapaciteter N Rd, Rd [kn], M RdD, M RdA, T Rd [knm] och minsta kraftangreppsarea [mm] N Rd Rd M RdD M RdA T Rd kraftang. minsta area T MD N SBKL 50x x50 SBKL 100x x50 SBKL 100x , x70 SBKL 150x x60 SBKL 100x x100 N MA SBKL 200x x100 SBKL 250x x130 SBKL 100x x150 SBKL 200x x150 SBKL 300x x

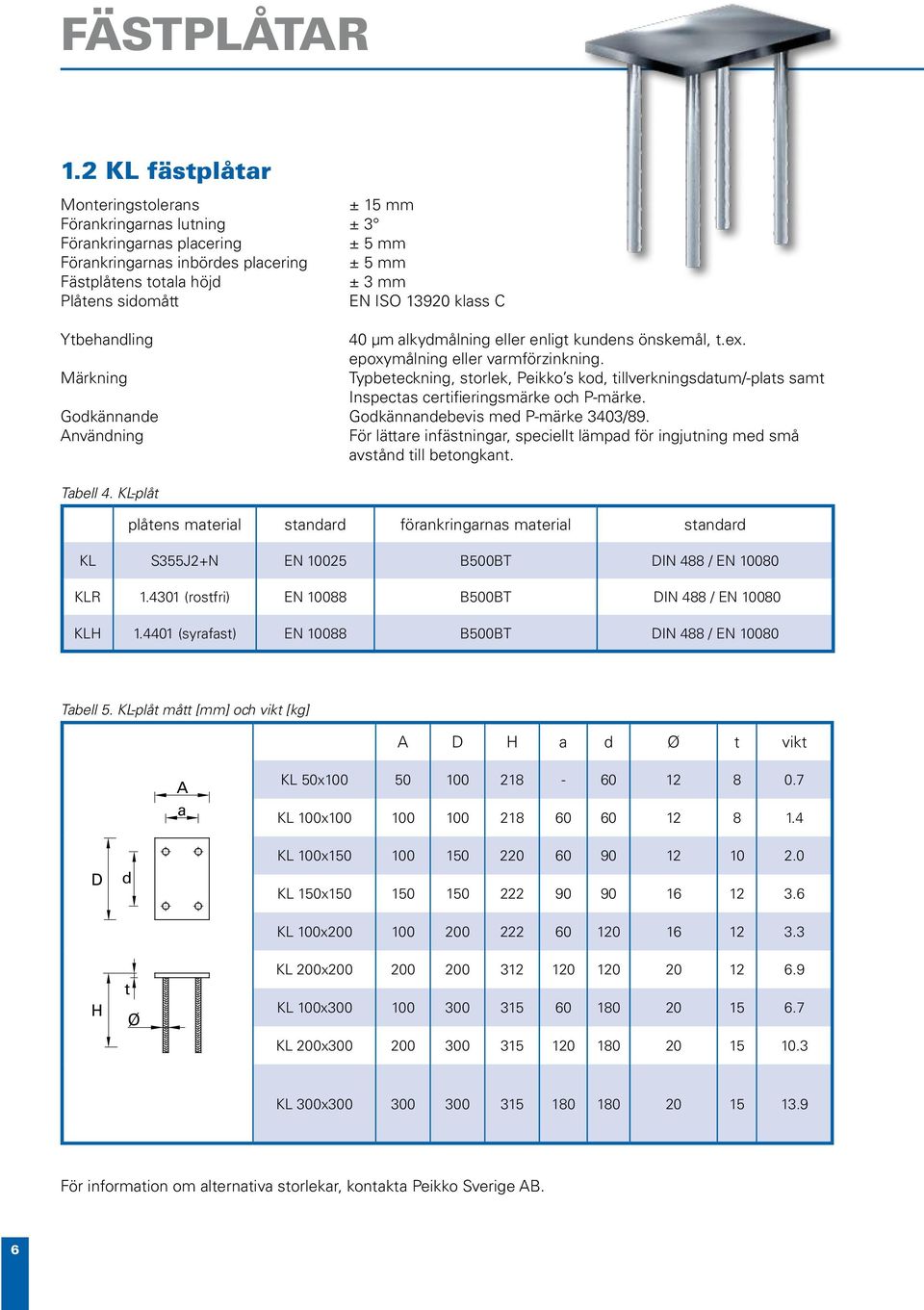

6 FÄSTPLÅTAR 1.2 KL fästplåtar Monteringstolerans ± 15 mm Förankringarnas lutning ± 3 Förankringarnas placering ± 5 mm Förankringarnas inbördes placering ± 5 mm Fästplåtens totala höjd ± 3 mm Plåtens sidomått EN ISO klass C Ytbehandling 40 µm alkydmålning eller enligt kundens önskemål, t.ex. epoxymålning eller varmförzinkning. Märkning Typbeteckning, storlek, Peikko s kod, tillverkningsdatum/-plats samt Inspectas certifieringsmärke och P-märke. Godkännande Godkännandebevis med P-märke 3403/89. Användning För lättare infästningar, speciellt lämpad för ingjutning med små avstånd till betongkant. Tabell 4. KL-plåt plåtens material standard förankringarnas material standard KL S355J2+N EN B500BT DIN 488 / EN KLR (rostfri) EN B500BT DIN 488 / EN KLH (syrafast) EN B500BT DIN 488 / EN Tabell 5. KL-plåt mått [mm] och vikt [kg] A D H a d Ø t vikt A a KL 50x KL 100x D d KL 100x KL 150x KL 100x H t Ø KL 200x KL 100x KL 200x KL 300x För information om alternativa storlekar, kontakta Peikko Sverige AB. 6

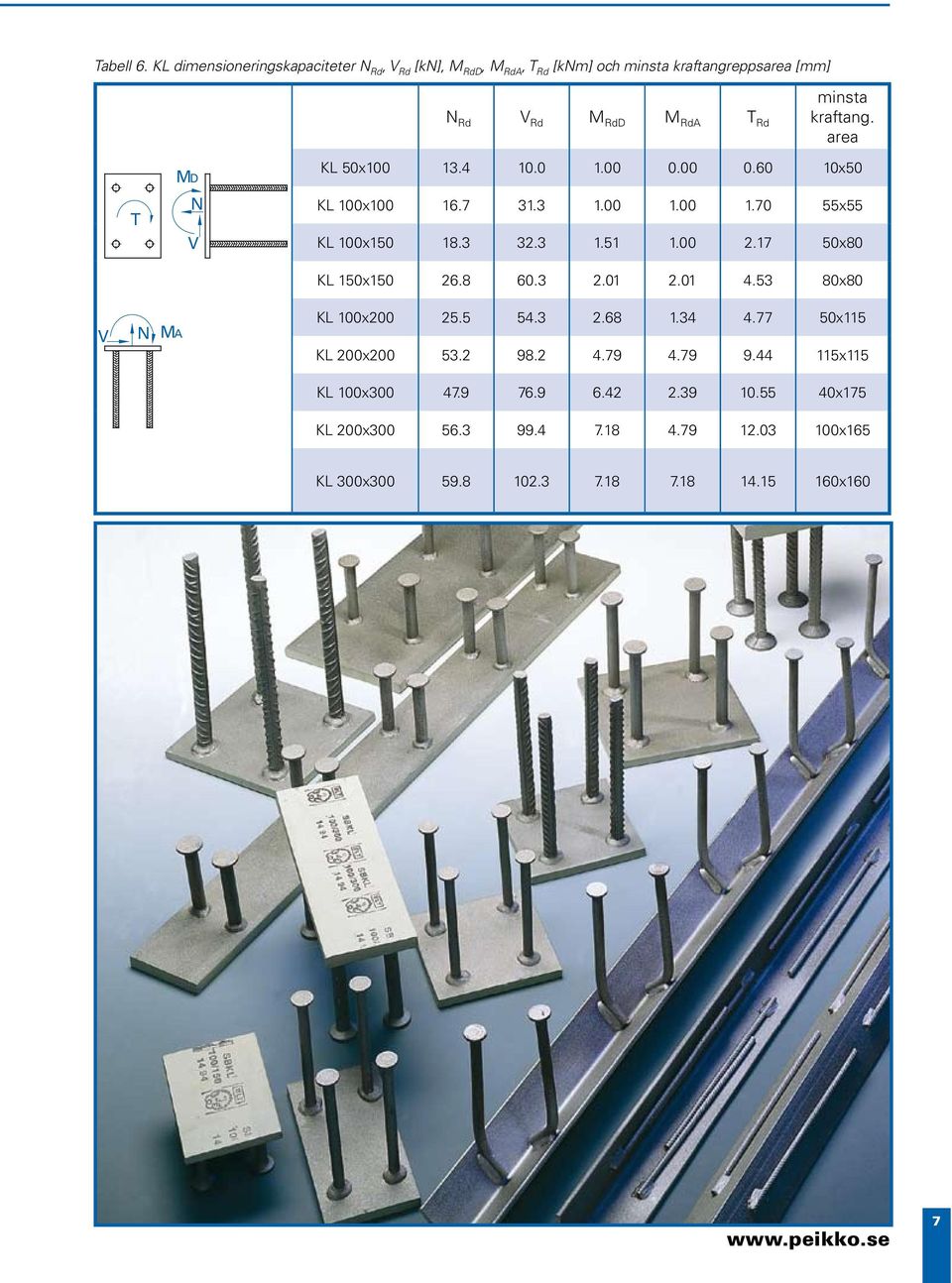

7 Tabell 6. KL dimensioneringskapaciteter N Rd, Rd [kn], M RdD, M RdA, T Rd [knm] och minsta kraftangreppsarea [mm] N Rd Rd M RdD M RdA T Rd kraftang. minsta area MD KL 50x x50 T N KL 100x x55 KL 100x x80 KL 150x x80 N MA KL 100x x115 KL 200x x115 KL 100x x175 KL 200x x165 KL 300x x

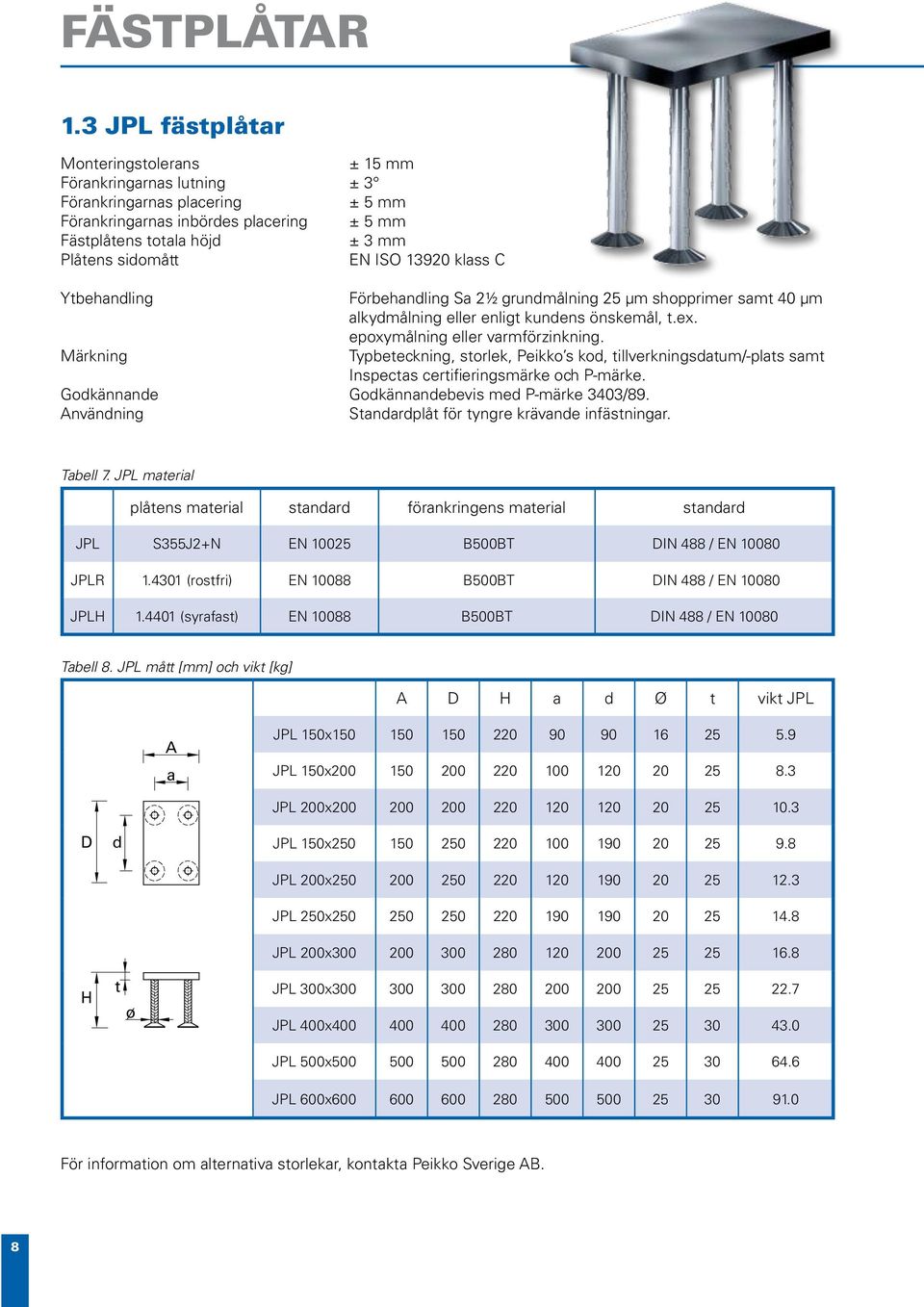

8 FÄSTPLÅTAR 1.3 JPL fästplåtar Monteringstolerans ± 15 mm Förankringarnas lutning ± 3 Förankringarnas placering ± 5 mm Förankringarnas inbördes placering ± 5 mm Fästplåtens totala höjd ± 3 mm Plåtens sidomått EN ISO klass C Ytbehandling Förbehandling Sa 2½ grundmålning 25 µm shopprimer samt 40 µm alkydmålning eller enligt kundens önskemål, t.ex. epoxymålning eller varmförzinkning. Märkning Typbeteckning, storlek, Peikko s kod, tillverkningsdatum/-plats samt Inspectas certifieringsmärke och P-märke. Godkännande Godkännandebevis med P-märke 3403/89. Användning Standardplåt för tyngre krävande infästningar. Tabell 7. JPL material plåtens material standard förankringens material standard JPL S355J2+N EN B500BT DIN 488 / EN JPLR (rostfri) EN B500BT DIN 488 / EN JPLH (syrafast) EN B500BT DIN 488 / EN Tabell 8. JPL mått [mm] och vikt [kg] A D H a d Ø t vikt JPL A a JPL 150x JPL 150x D H d t ø JPL 200x JPL 150x JPL 200x JPL 250x JPL 200x JPL 300x JPL 400x JPL 500x JPL 600x För information om alternativa storlekar, kontakta Peikko Sverige AB. 8

9 Tabell 9. JPL dimensioneringskapaciteter N Rd, Rd [kn], M RdD, M RdA, T Rd [knm] och minsta kraftangreppsarea [mm] N Rd Rd M RdD M RdA T Rd kraftang. area minsta S355 minsta kraftang. area / MD JPL 150x x60 90x90 T N JPL 150x x80 130x100 JPL 200x x x130 JPL 150x x80 200x100 N MA JPL 200x x x120 JPL 250x x x190 JPL 200x x x120 JPL 300x x x210 JPL 400x x x300 JPL 500x x x400 JPL 600x x x

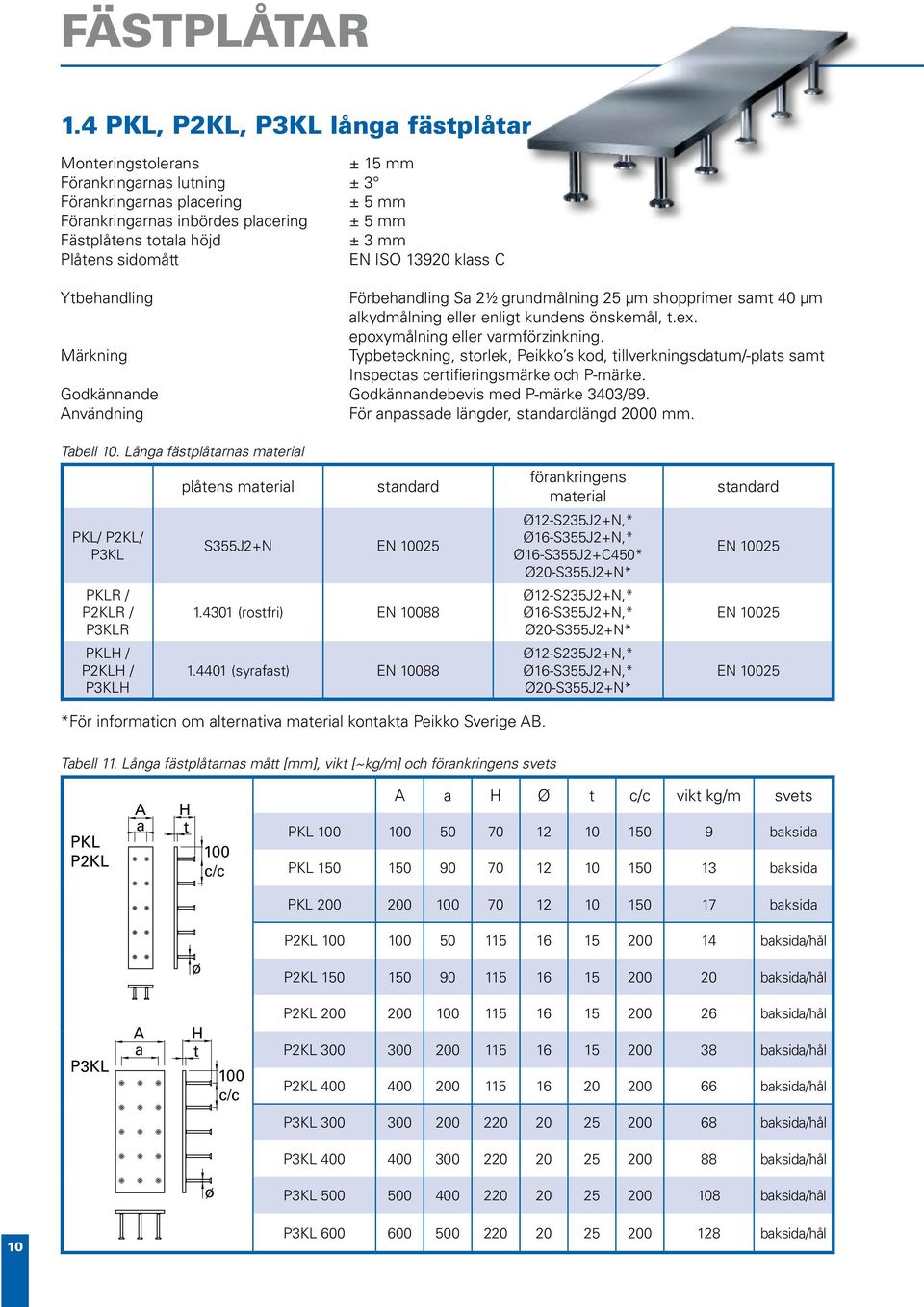

10 FÄSTPLÅTAR 1.4 PKL, P2KL, P3KL långa fästplåtar Monteringstolerans ± 15 mm Förankringarnas lutning ± 3 Förankringarnas placering ± 5 mm Förankringarnas inbördes placering ± 5 mm Fästplåtens totala höjd ± 3 mm Plåtens sidomått EN ISO klass C Ytbehandling Förbehandling Sa 2½ grundmålning 25 µm shopprimer samt 40 µm alkydmålning eller enligt kundens önskemål, t.ex. epoxymålning eller varmförzinkning. Märkning Typbeteckning, storlek, Peikko s kod, tillverkningsdatum/-plats samt Inspectas certifieringsmärke och P-märke. Godkännande Godkännandebevis med P-märke 3403/89. Användning För anpassade längder, standardlängd 2000 mm. Tabell 10. Långa fästplåtarnas material PKL/ P2KL/ P3KL PKLR / P2KLR / P3KLR PKLH / P2KLH / P3KLH plåtens material standard S355J2+N EN (rostfri) EN (syrafast) EN förankringens material Ø12-S235J2+N,* Ø16-S355J2+N,* Ø16-S355J2+C450* Ø20-S355J2+N* Ø12-S235J2+N,* Ø16-S355J2+N,* Ø20-S355J2+N* Ø12-S235J2+N,* Ø16-S355J2+N,* Ø20-S355J2+N* standard EN EN EN *För information om alternativa material kontakta Peikko Sverige AB. Tabell 11. Långa fästplåtarnas mått [mm], vikt [~kg/m] och förankringens svets PKL P2KL A a H t 100 c/c A a H Ø t c/c vikt kg/m svets PKL baksida PKL baksida PKL baksida P2KL baksida/hål ø P2KL baksida/hål P3KL A a H t 100 c/c P2KL baksida/hål P2KL baksida/hål P2KL baksida/hål P3KL baksida/hål P3KL baksida/hål ø P3KL baksida/hål 10 P3KL baksida/hål

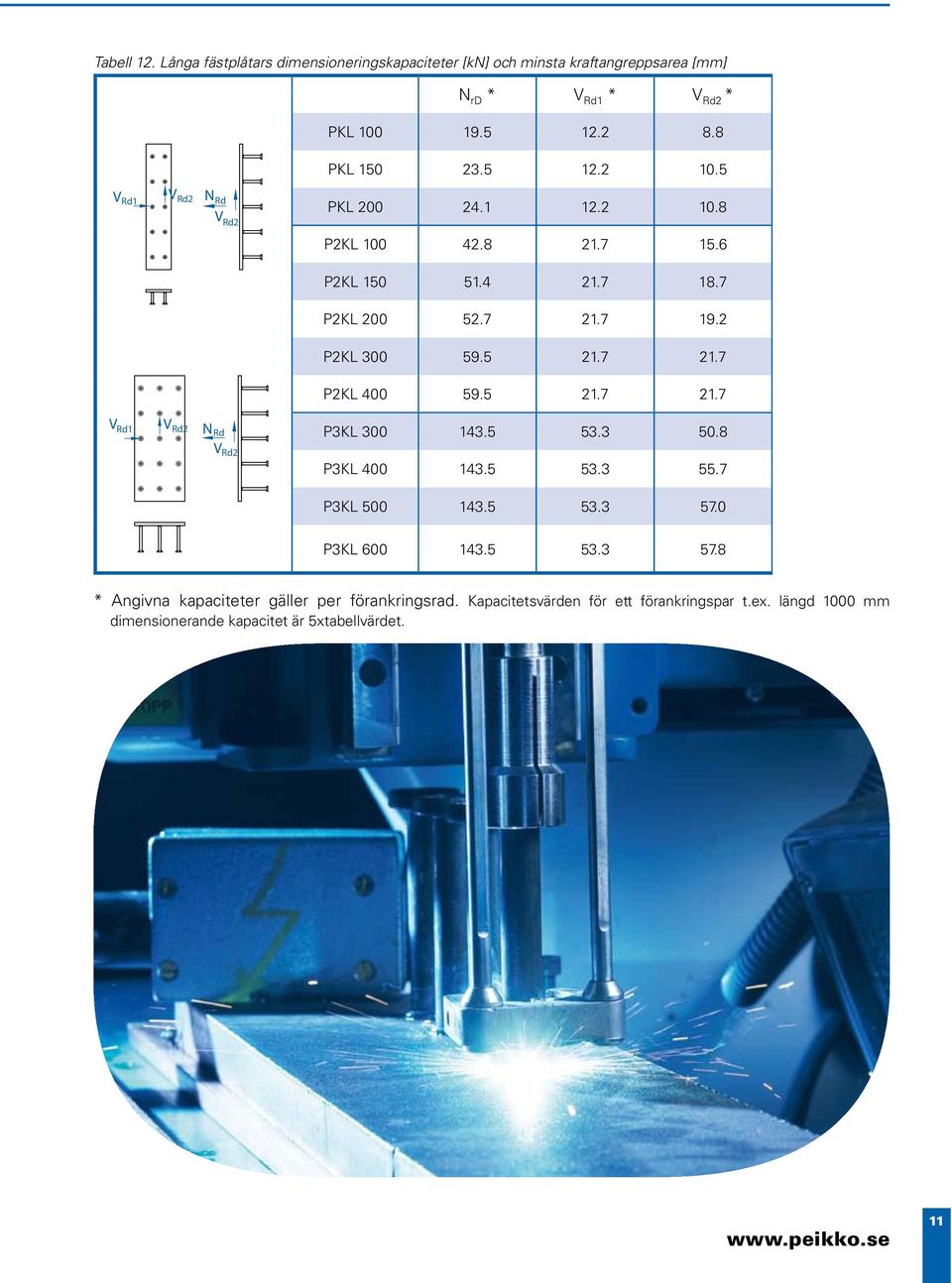

11 Tabell 12. Långa fästplåtars dimensioneringskapaciteter [kn] och minsta kraftangreppsarea [mm] N rd * Rd1 * Rd2 * PKL PKL Rd1 Rd2 N Rd Rd2 PKL P2KL P2KL P2KL P2KL P2KL Rd1 Rd2 NRd Rd2 P3KL P3KL P3KL P3KL * Angivna kapaciteter gäller per förankringsrad. Kapacitetsvärden för ett förankringspar t.ex. längd 1000 mm dimensionerande kapacitet är 5xtabellvärdet. 11

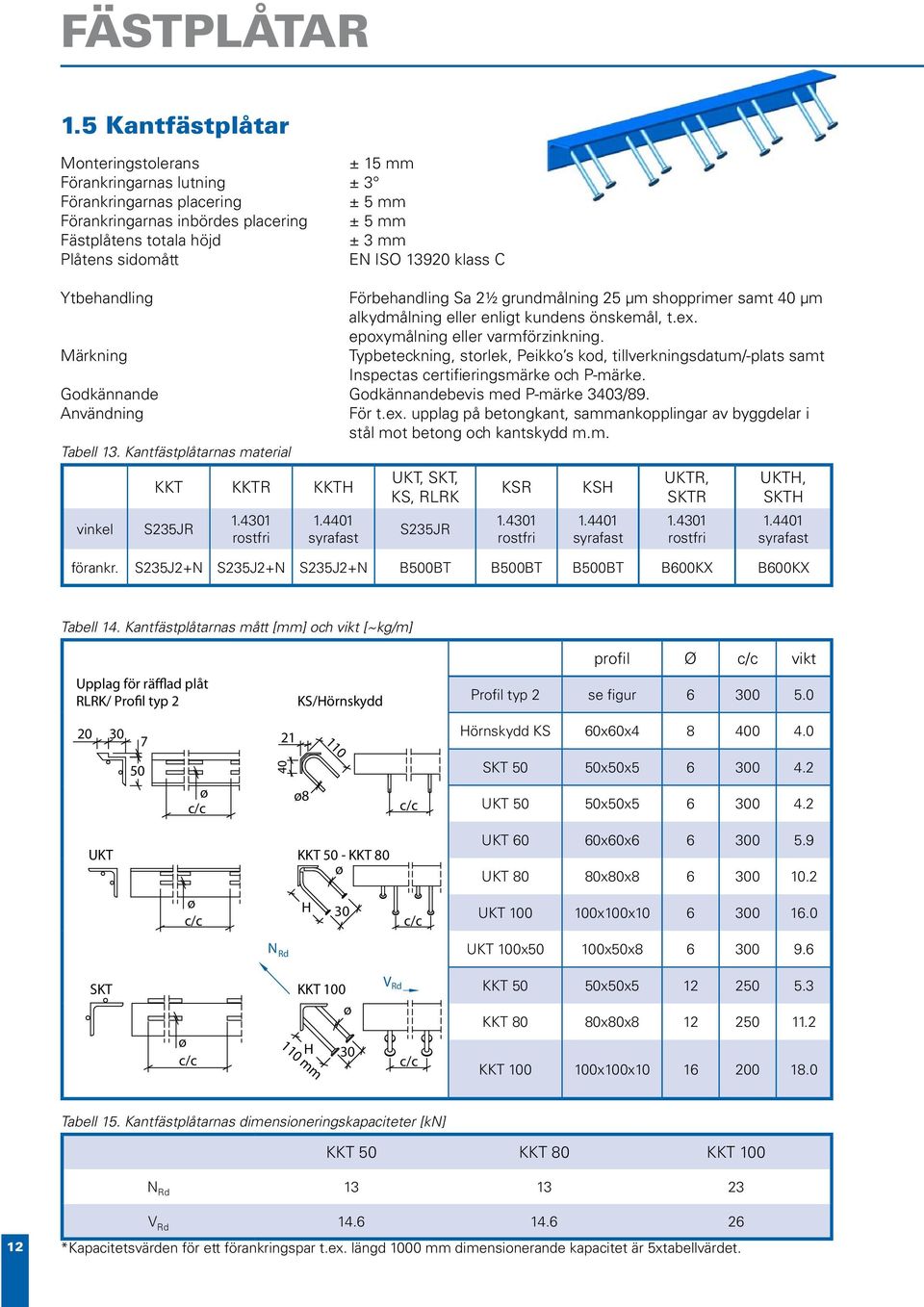

12 FÄSTPLÅTAR 1.5 Kantfästplåtar Monteringstolerans ± 15 mm Förankringarnas lutning ± 3 Förankringarnas placering ± 5 mm Förankringarnas inbördes placering ± 5 mm Fästplåtens totala höjd ± 3 mm Plåtens sidomått EN ISO klass C Ytbehandling Förbehandling Sa 2½ grundmålning 25 µm shopprimer samt 40 µm alkydmålning eller enligt kundens önskemål, t.ex. epoxymålning eller varmförzinkning. Märkning Typbeteckning, storlek, Peikko s kod, tillverkningsdatum/-plats samt Inspectas certifieringsmärke och P-märke. Godkännande Godkännandebevis med P-märke 3403/89. Användning Tabell 13. Kantfästplåtarnas material vinkel KKT KKTR KKTH S235JR rostfri syrafast För t.ex. upplag på betongkant, sammankopplingar av byggdelar i stål mot betong och kantskydd m.m. UKT, SKT, KS, RLRK S235JR KSR rostfri KSH syrafast UKTR, SKTR rostfri UKTH, SKTH syrafast förankr. S235J2+N S235J2+N S235J2+N B500BT B500BT B500BT B600KX B600KX Tabell 14. Kantfästplåtarnas mått [mm] och vikt [~kg/m] Upplag för räfflad plåt RLRK/ Profil typ 2 KS/Hörnskydd profil Ø c/c vikt Profil typ 2 se figur Hörnskydd KS 60x60x ø c/c 40 ø8 c/c SKT 50 50x50x UKT 50 50x50x UKT KKT 50 - KKT 80 ø UKT 60 60x60x UKT 80 80x80x ø c/c H 30 c/c UKT x100x N Rd UKT 100x50 100x50x SKT ø c/c KKT 100 ø H mm Rd c/c KKT 50 50x50x KKT 80 80x80x KKT x100x Tabell 15. Kantfästplåtarnas dimensioneringskapaciteter [kn] KKT 50 KKT 80 KKT 100 N Rd Rd *Kapacitetsvärden för ett förankringspar t.ex. längd 1000 mm dimensionerande kapacitet är 5xtabellvärdet.

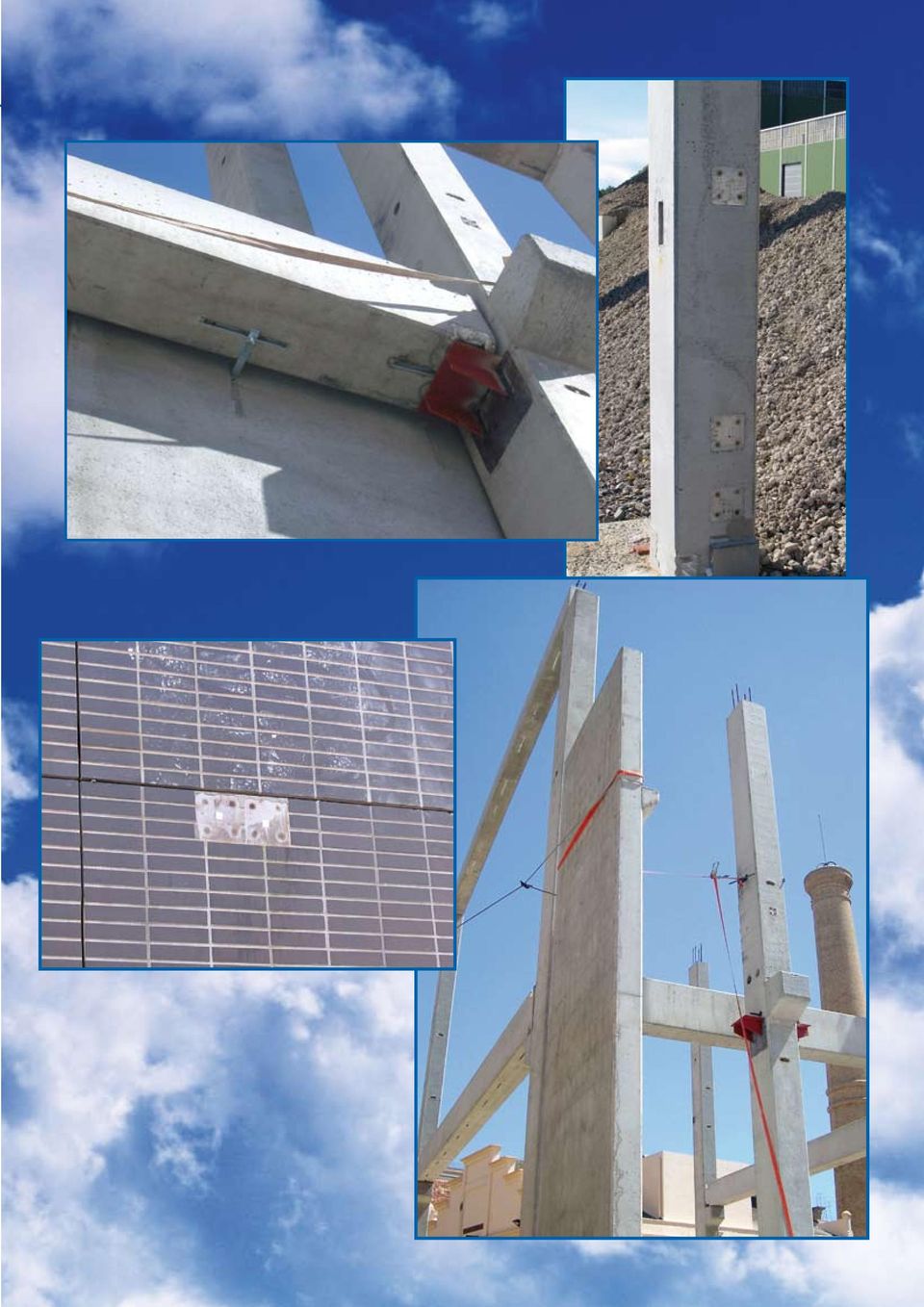

13

14 FÄSTPLÅTAR FUNKTIONSPRINCIP SBKL, KL, JPL och PKL fästplåtar är ingjutet gods som överför yttre belastning till betongkonstruktionen. Anslutande konstruktioner fästs till plåten med hjälp av svetsning. 3. MÅTT & MATERIAL Mått och material för varje enskild fästplåt finns redovisat i avsnitt TILLERKNING 4.1 Tillverkningssätt Plåtar Skärbränning eller mekanisk kapning. Kamstål Mekanisk kapning. Kantplåtar Mekanisk kapning. Svetsning Robotsvetsning, MAG-svetsning för hand, automatisk studssvetsning (SBKL 50/100, 100/100, 100/150 och 150/150) eller bågsvetsning (SBKL, enligt standarder EN ISO och EN ISO 14555). Svetsklass WC (EN 25817) 4.2 Kvalitetskontroll Tillverknings- och kvalitetskontroll utförs av SFS- Inspecta certifiering Oy, Finland. Peikko s fästplåtar har även ETA godkännande, samt svenskt P-märke och Peikko Sverige AB har rättigheter att använda CE märket. 5. KAPACITETER Fästplåtarnas kapaciteter är redovisade i avsnitt 1. Lastvärden i tabeller avser enskilda laster, ej för kombinerade lastfall. 6. ANÄNDNING Fästplåtar av standardstorlekar skall prioriteras, men vid behov tillverkas även fästplåtar med avvikande mått. Kapaciterna kan interpoleras fram ur de färdigt beräknade värdena för plåtar som är av standardstorlek. Man bör dock beakta även avvikande plåttjocklekar, förankringens diameter och längd samt fästunderlagets egenskaper. Kapacitetsvärdena kan kontrolleras och beräknas med dimensioneringsprogrammet för fästplåtar - PeikPlat. 6.1 Begränsning i användandet Fästplåtarnas dimensioneringskapacitet är beräknad för statiska laster. id dynamiska laster ska det användas större partialkoefficienter samt ska BKR 03 avsnitt 2:4, 2:6 och 2:8, BBK 04 avsnitten 2.4.3, samt BSK07, avsnitt 2:11 beaktas. id dimensionering av fästplåtarna har en sammanlagd (tillverkning + utplacering) tolerans på ±15 mm använts. Undantaget är JPL plåten vars sammanlagda tolerans är ±20 mm. I fall excentriciteten överstiger dessa värden, bör detta beaktas i dimensioneringen av fästplåten. 6.2 Dimensioneringsregler Dimensioneringsprinciper Fästplåtarna är dimensionerade enligt BKR 03, BBK 04 och BSK 07. Dimensionerade kapaciteter för fästplåtarna gäller för armerad betong i hållfasthetsklass C25/30 och säkerhetsklass 3. Samtliga fästplåtar kan levereras med Z-plåt, enligt BSK 07, 7: Kombinerade belastningar Fästplåtarnas kapacitet granskas även för kombinerade laster, om den belastas samtidigt för minst två olika kraftkomponenter. Allmänt fall: d, N d, T d och M d är lasternas dimensioneringsvärden Rd, N Rd, T Rd och M Rd är plåtarnas dimensioneringskapaciteter. Nd d + 1 NRd Rd M da M dd Minsta Nd NRdKraftangreppsarea x NRdx + N M d RdA MRdD SBKL, KL Toch d PKL fästplåtarnas d Rdx d infästningsarea T Drag- och momentkapacitets-värdena bör reduceras, om utförd infästningsarea är mindre än minsta kraftangreppsarea. Kapaciteterna för skjuv- och vridbelastad fästplåt behöver ej reduceras pga av kraftangreppsarean. N red (M red ) N Rd (M Rd ) c a min a verk c 4 3 Rd 4 3 är det nya värdet för kapaciteten är angiven kapacitet c/c avstånd mellan förankringarna minsta kraftangreppsarea sidomått ur tabell kraftangreppsareans verkliga sidomått c/c avstånd mellan förankringarna

15 Figur 1. Infästningsarea a min N Rd C OBS! Reducering pga kraftangreppsarean gäller bara dimensionering av fästplåten. Reducerat värde behöver ej användas då belastningarnas kombinerade inverkan beräknas. a C verk N red Fästplåten JPL kraftangreppsarea Drag- och momentkapacitetsvärdena bör reduceras, om utförd kraftangreppsarea underskrider den kraftangreppsarea 4 som krävs för full kapacitet. Kapacitetsvärdena Nd för d en + skjuv- 1 och vridbelastad fästplåt behöver NRd ej reduceras. Rd N N d d Rd Rd M x M T x T d Rd da RdA N M x M + N Korrigeringskoefficient fås enligt följande: Figur 2. Beräkning av infästningsarean A mkax mkaxverk Den relativt kortare sidan är avgörande vid val av korrigeringskoefficient d Rd dd RdD d D mkay M = mkayverk mkay eller mkaxverk mkax mkayverk Förverkligad infästningsarea Infästningsarea Fästplåt Figur 3. Korrigeringskoefficient för liten kraftangreppsarea mka verk mka 1,0 Fästplåtens material S355 1,0 Fästplåtens material eller ,77 0,8 0,8 0,6 0,6 0,4 0,4 0,2 0,2 0,2 0,4 0,6 0,65 drag- (NRd) och momentkapacitet (MRd) 0,8 1,0 0,2 0,4 0,6 0,8 1,0 JPL 150x250 JPL 200x300 JPL 150x200 JPL 200x250 JPL 300x300 JPL 250x250 JPL 400x400 JPL 500x500 JPL 600x600 JPL 150x150 T.ex. Reducering vid infästning av 120x120 KR profil till JPL 250/250 fästplåt. mka verk 120 = = 0,77 M Rd = 0,65 x 49,7 knm = 32,3 mka 155 knm 15

16 FÄSTPLÅTAR 6.3 Kant- och centrumavstånd Figur 4. Kant- och centrumavstånd För dragkraft R 8 x Ø (SBKL, KL, PKL) R 11 x Ø (JPL) c/c = 2 x R Ø c/c R H Ø R min d För tvärkraft R (1,05 x Rd) H 6 x Ø id skjuvbelastning inverkar ej närliggande fästplåt på kapaciteten. För dragbelastad KL plåt bör kantavståndet för förankringen beaktas enligt Betongnormens krav för kamstål. 6.4 Korrigering av JPL plåtarnas kapaciteter Tabell 16. Korrigering av JPL plåtarnas kapaciteter Små kantavstånd R* R min = 15mm Avståndet c/c till närliggande fästplåt Liten kraftangreppsarea Betongens hållfasthet < C25/30 Dragkraft N Rd Moment M Rd Tvärkraft Rd id små kantavstånd mindre än 11 x Ø bör underlaget armeras motsvarande de belastningar som verkar i fästplåten. Minsta tillåtna kantavstånd från plåtens kant är = 15mm id kantavstånd < 4Ø bör angivna kapaciteter reduceras i förhållandet R/4Ø så, att kapaciteterna är 0 då kantavståndet är R = 1,5 x Ø Om avståndet < 22 x Ø, bör underlaget armeras motsvarande fästplåtens belastningar. Fästplåtens kapaciteter reduceras enligt avsnitt Kapaciteterna reduceras i samma förhållande som betongens hållfastheter minskar. Betongens hållfasthet > C25/30 Detta inverkar ej ökande på fästplåtarnas kapacitet. ridning T Rd Kan placeras intill varandra, om underlaget är armerat enligt fästplåtens belastningar eller om fästplåtens krav på kantavstånd uppfylls. Kapaciterna behöver ej reduceras. Kapaciterna reduceras enligt kvadratroten ur betongens tryckhållfasthet Säkerhetsklass 2 Kapaciteterna kan multipliceras med koefficienten 1,09. Armering Rekommenderas att användas vid små kantavstånd för att undvika sprickbildning. Dynamiska belastningar id dynamiska belastningar bör större partialkoefficienter för lasterna användas. * Kantavstånd samt inbördes avstånd mäts från förankringens mittpunkt. 16

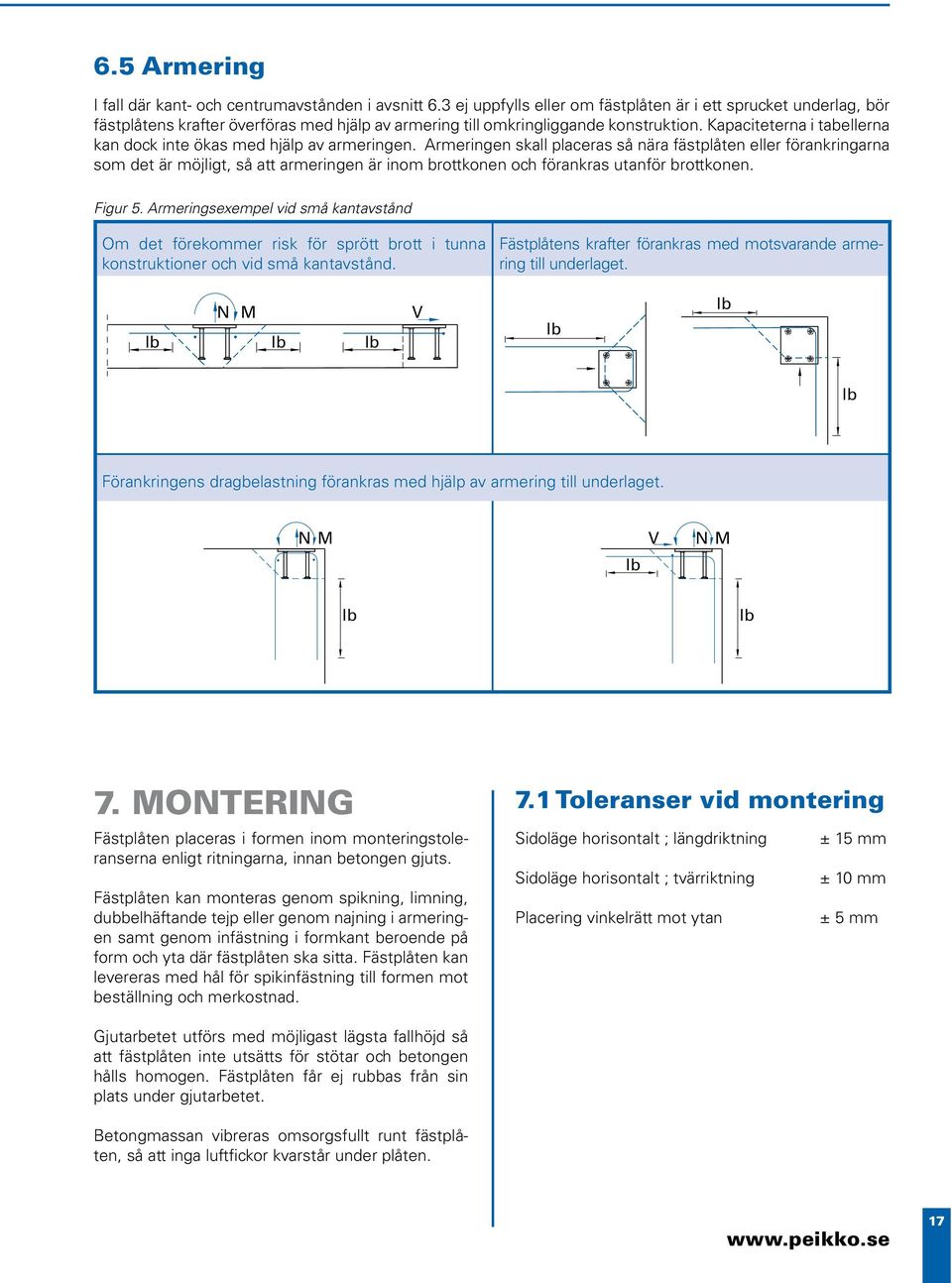

17 6.5 Armering I fall där kant- och centrumavstånden i avsnitt 6.3 ej uppfylls eller om fästplåten är i ett sprucket underlag, bör fästplåtens krafter överföras med hjälp av armering till omkringliggande konstruktion. Kapaciteterna i tabellerna kan dock inte ökas med hjälp av armeringen. Armeringen skall placeras så nära fästplåten eller förankringarna som det är möjligt, så att armeringen är inom brottkonen och förankras utanför brottkonen. Figur 5. Armeringsexempel vid små kantavstånd Om det förekommer risk för sprött brott i tunna konstruktioner och vid små kantavstånd. Fästplåtens krafter förankras med motsvarande armering till underlaget. lb N M lb lb lb lb lb Förankringens dragbelastning förankras med hjälp av armering till underlaget. N M N M lb lb lb 7. MONTERING Fästplåten placeras i formen inom monteringstoleranserna enligt ritningarna, innan betongen gjuts. Fästplåten kan monteras genom spikning, limning, dubbelhäftande tejp eller genom najning i armeringen samt genom infästning i formkant beroende på form och yta där fästplåten ska sitta. Fästplåten kan levereras med hål för spikinfästning till formen mot beställning och merkostnad. 7.1 Toleranser vid montering Sidoläge horisontalt ; längdriktning ± 15 mm Sidoläge horisontalt ; tvärriktning ± 10 mm Placering vinkelrätt mot ytan ± 5 mm Gjutarbetet utförs med möjligast lägsta fallhöjd så att fästplåten inte utsätts för stötar och betongen hålls homogen. Fästplåten får ej rubbas från sin plats under gjutarbetet. Betongmassan vibreras omsorgsfullt runt fästplåten, så att inga luftfickor kvarstår under plåten. 17

18 FÄSTPLÅTAR 7.2 Svetsning Svetsning till fästplåten Svetsning ska utföras av yrkeskunnig personal. Ytor som ska svetsas ska vara rena och torra. Standardgrundmålningen 40my alkydfärg behöver ej slipas bort före svetsning. På varmförzinkade plåtar ska zinkskikt avlägsnas före svetsningen. Svetsningen ska utföras enligt sådana arbetssätt, att tillräcklig kvalitsnivå enligt svetsklass uppnås. Svetsförband ska planeras enligt följande principer: Svetsning ska utföras symmetriskt i förhållande till snittets tyngdaxel. Svetsningen ska påbörjas från mitten av svetsplåten och ut mot kant, om inte andra åtgärder vidtagits. id svetsning ska fri rörelse mellan anslutande konstruktionsdelar eftersträvas så långt som möjligt. Om konstruktionsdelarnas värmebehov är olika, utföres förvärmning av delarna skilda från varandra id låga temperaturer (< -5 C) rekommenderas att komponenterna förvärms till minst + 50 C. Svetsaren bör ha tillräcklig kompetens Svetsning till förankring Förankringen kan svetsas med alla allmänt använda svetsmetoder. Då fästplåten svetsas till armeringen bör betongnormens föreskrifter om detta följas. Då både konstruktiva och monteringssvetsar utförs bör följande beaktas: id låga arbetstemperaturer (< -5 C) eller fuktiga förhållanden bör det stål som ska svetsas förvärmas till en temperatur på +50 C. Förvärmningen är viktigare vid allt grövre stänger för att undvika ett sprött brott. Den stång som svetsas ska rengöras från is, snö, fukt, rost, målning, fett eller annan smuts. Tillräcklig svetseffekt bör användas och elektrodens diameter bör vara tillräcklig i förhållande till den stång som ska svetsas. Svetsaren bör ha tillräcklig kompetens. Tabell 17. Rekommenderade tilläggsmaterial i svetselektroder vid några allmänna stålkvaliteter STÅLDELENS GRUNDÄMNE S235JR S355J0, S355J2+N S235JR STÅLDELENS GRUNDÄMNE ER70S-6/ S355J0, S355J2+N E70C-6MH4 ER309LSi ER309MoL Bockning av förankringar Bockning av studsförankringar får endast ske med konstruktörens medgivande. Kapciteten minskar då dessa plåtars kapacitet baserar sig på brottskonen i underlaget. Bockning av kamstångsförankringar är tillåten enligt reglerna för bockningsradier i BBK 04 ( ). 18

19 8. BERÄKNING MED HJÄLP A PEIKPLAT- PROGRAMMET Med hjälp av PeikPlat dimensioneringsprogram kan fästplåtarnas kapaciteter beräknas och kontrolleras snabbt, pålitligt och smidigt. Programmet kan laddas ner från Peikko s hemsida; Programmet kan kopieras gratis för eget bruk. 8.1 Bruksanvisning 1. Först beräknas de dimensioneringskrafter som angriper i fästplåtens övre yta. N zd = normalkraftens dimensioneringsvärde [kn] ( + medför drag) xd / yd =tvärkraftens dimensioneringsvärde [kn] M xd / M yd = böjmomentets dimensioneringsvärde [knm] M zd = vridmomentets dimensioneringsvärde[knm] Stålkvalité, betongklass och säkerhetsklass väljs. Standardfästplåt väljs eller så bestäms fästplåtens mått särskilt för detta fall. Fästplåtens placering i konstruktionen, underlaget och armering bestäms. Standardprofil som skall fästas till plåten väljs eller så kan profilens mått bestämmas separat. Dimensioneringsvärdena för belastningen på plåten anges. Fästplåtens hållbarhet beräknas genom, att klicka på miniräknar-ikonen. Ur beräkningsresultaten kontrolleras att alla utnyttjandegrader är 1, varvid vald fästplåt kan godkännas. Om utnyttjandegraden överskrids, varnar programmet om detta med rödfärgad text. Mer information om programmet kan erhållas av Peikko s tekniska personal. 7. Figur 6. PeikPlat -dimensioneringsprogram Svensk flagga visar att plåten beräknas enligt svensk norm. 19
