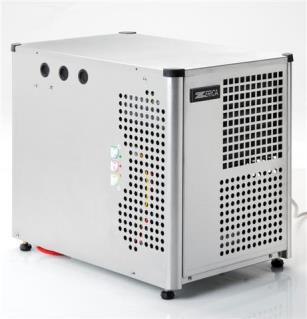

INSTALLATIONS OCH SKÖTSELANVISNINGAR FÖR VATTENKYLARE RFG/RFC 020 INSTALLATION: Kontrollera omedelbart att enheten inte skadats under transporten. Om detta skett anmäl detta till transportbolaget.

1 INSTALLATIONS OCH SKÖTSELANVISNINGAR FÖR VATTENKYLARE RFG/RFC 020 INSTALLATION: Kontrollera omedelbart att enheten inte skadats under transporten. Om detta skett anmäl detta till transportbolaget. Anmälan måste göras av mottagaren inom sju dagar. Ersättningsanspråk för skador sju dagar efter mottagandet beaktas ej. Placera vattenkylaren i ett väl ventilerat utrymme, lämna minst 30 cm plats runt om för ventilation. Gärna skåp försett med låsbar dörr. ANSLUTNING AV VATTEN OCH EL: Vid anslutning till vattenledning ska en avstängningsventil samt en vattensäkringsventil monteras, detta som säkerhetsåtgärd vid vattenläcka eller maskinhaveri. Kylmaskinen har snabbkopplingar (8 mm) och några verktyg krävs ej vid montering. Vattenanslutning är placerad på gaveln och kallt vatten till sifon placerad i ryggen. Vattentrycket måste vara mellan 1,5 bar till 3,5 bar. Vid högre tryck montera reduceringsventil för att undvika haveri. Rekommenderat vattentryck ca 2,5 bar. När vattnet kopplats på kontrollera ev. läckage. Justera vattenflödet på tapphuvudet. Vid första uppstart måste isbanken i maskinen fyllas manuellt med vatten. Täcklocket skruvas av och tanken fylls med friskt vatten till en nivå 2 cm under kanten. Täcklocket återmonteras. Vattenkylaren har ett bräddavlopp från isbanken, detta mynnar ut i en spillplåt som är placerad under maskinen. Enheten får inte anslutas till eluttag innan vattenanslutningen är utförd.

2 (Om enheten är avsedd för kolsyrat vatten (tillbehör) så anslut slangen på maskinen, anslutningen är märkt Co2. Montera reduceringsventilen för Co2 på avsedd cylinder. Reduceringsventilen har två manometrar en för Co2 trycket och en som indikerar hur mycket Co2 gas som finns kvar i cylindern. Co2 trycket ställs in till ca 3,5 bar genom att vrida reduceringsventilen på Co2 manometern. Max tryck får inte överstiga 4,5 bar. Co2 trycket får inte överstiga vattentrycket med mer än 0,5 bar. Om Co2 trycket överstiger vattentrycket erhålls inget kolsyrat vatten i tapphuvudet. Bäst resultat erhålls vid ett tryck av 3-4 bar) Enheten ansluts till jordat 230V uttag. ANVÄNDNING: Enheten behöver ca 30 minuter innan kallvatten produceras. Vattentemperaturen kan justeras med termostaten som är placerad under maskinens täcklock. För kallare vatten vrid termostaten medurs och moturs för att höja temperaturen. Under maskinen finns ett uppsamlingstråg för bräddavloppet, detta töms vid behov. Vattenkylaren får inte lämnas med el/vatten påkopplat under en längre tid som t.e.x. semesterperiod eller skollov etc. Vid längre avstängning stäng vatten och elanslutningar och töm isbankstanken. Vid uppstart utför samma procedur som vid installationen. Om vatten sköljt/läckt över kylmaskinen skall maskinen omedelbart göras spänningslös och vattenanslutningen stängas UNDERHÅLL. Minst en gång per månad: Spillplåten från bräddavloppet kontrolleras och ev tömmas på vatten. Kontrollera att nivån i vattentanken är 1-2 centimeter under från ovankant på vattentanken. Ventilationshålen på enheten rengöres med mjuk borste regelbundet. Smuts och dålig ventilation orsakar överhettning och risk för maskinavbrott. Kontrollera Co2 cylinderns innehåll och byt vid behov. Kontakta serviceföretag för avkalkning och rengöring av kylvattensystemet.

GARANTI: Garantitid 12 månader. Garanti täcker konstruktionsfel, produktionsfel, materialfel, komponentfel samt kostnader för åtgärd av dessa.

inte kan påverka. Garantin omfattar inte personskador, produktionsstopp, andra följdskador eller indirekta skador.

3 GARANTI: Garantitid 12 månader. Garanti täcker konstruktionsfel, produktionsfel, materialfel, komponentfel samt kostnader för åtgärd av dessa. Garantin omfattar inte fel och defekter som uppstått i samband med transport, montering, installation, våld, olämpligt användande, bristfälligt underhåll och liknande förhållande som tillverkaren inte kan påverka. Garantin omfattar inte personskador, produktionsstopp, andra följdskador eller indirekta skador. Vattenläckage pga ej monterad avstängningsventil/vattensäkring beaktas ej under garantiden ej heller framledes. Canendel AB skall under garantitiden kontaktas för felavhjälpning och och service. Garantireparations som utförts utan avtal med Canendel AB ersätts ej. Vid anmälan av garantiåtgärd skall enhetens tillverkningsnummer som finns på märkskylten alltid anges. Apparater under 30 kg ska under garantitiden returneras till oss för reparation. FÖRSÄKRAN OM ÖVERENSSTÄMMELSE: Tillverkare: Zerica srl Zona Idustriale Termini Imerese-ITALY Vattenkylare REFRESH C-20 är tillverkad i överensstämmelse med lågspänningsdirektivet inklusive tillägg och motsvarande nationella lagstiftningar. Är i överensstämmelse med följande direktiv; CEE (89/336 EMC CE ) CEE (73/23 e 93/68 BT) Enheten skall återvinnas och lämnas till återvinningsstation eller likvärdigt inrättning.

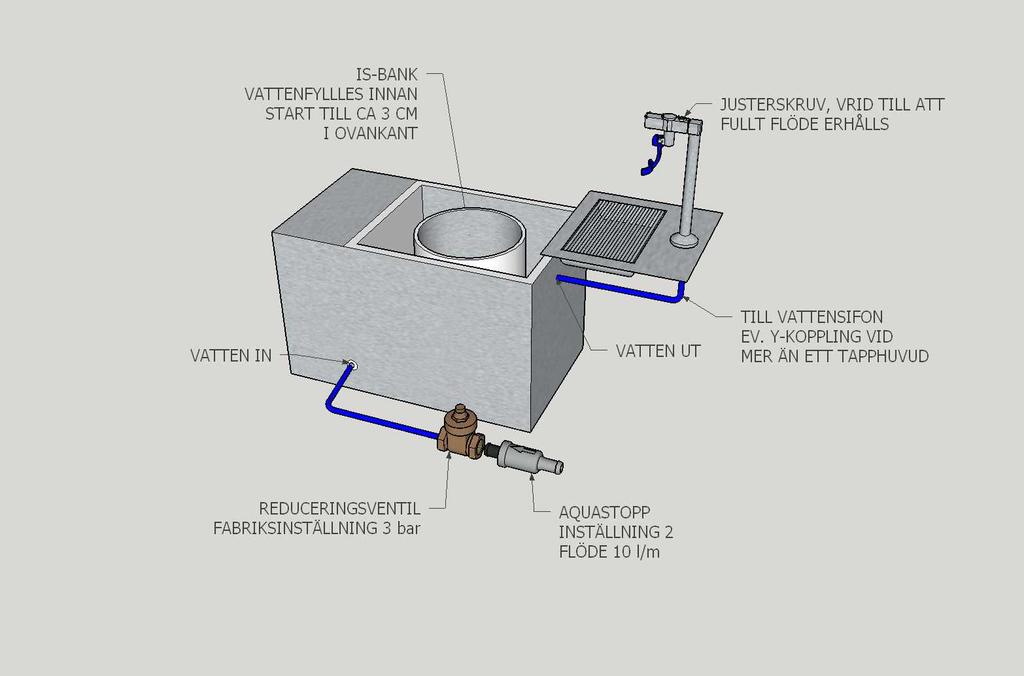

4 Montageinstruktioner RFC020

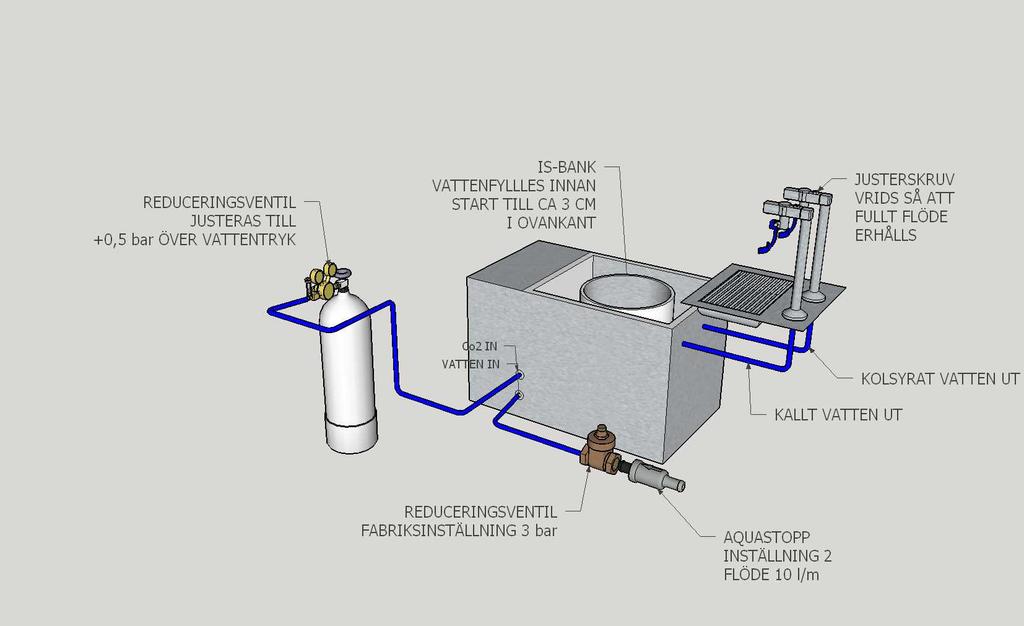

5 MONTAGEINSTRUKTIONER RFG020

7 Vattensifon med spillbricka artikel: 9851 Canendel AB Gångspelsvägen Trelleborg

BLUE BROWN BLUE BROWN L N LEVEL REF 1 2 3 4 5 6 7 8 A A B L BROWN B REGLIV10 C 50 Hz 230 V COMP ~ FAN ~ MOT RIC ~ C N BLUE D TO CARBONATOR PROBE D E PUMP ~ E F F Creazione 10.04.15 Arch.

9 BLUE BROWN BLUE BROWN L N LEVEL REF A A B L BROWN B REGLIV10 C 50 Hz 230 V COMP ~ FAN ~ MOT RIC ~ C N BLUE D TO CARBONATOR PROBE D E PUMP ~ E F F Creazione Arch. Riccardo Rodonò Giuseppe Lo Piparo Schema Elettrico - Electric Diagram RFG Refresh G PLUS RFG REVISIONE MODIFICA DATA DISEGNATO VERIFICATO E APPROVATO DESCRIZIONE FOGLIO - SHEET DESCRIPTION CODICE ARTICOLO SAP - CODE ITEM SAP DESCRIZIONE ARTICOLO - DESCRIPTION ITEM ALTRI ARTICOLI 1 AI TERMINI DELLE VIGENTI LEGGI SUI DIRITTI D'AUTORE IL PRESENTE DISEGNO NON POTRA' ESSERE COPIATO, RIPRODOTTO O CONSEGNATO A TERZI O DITTE CONCORRENTI. N.B. - DEL PRESENTE DISEGNO E' VALIDA SOLAMENTE LA COPIA CON INDICE MAGGIORE. DISEGNO ESEGUITO A CAD - VIETATA LA MODIFICA MANUALE
