1 Original instructions SIRe Competent Fan Heater Water With quick guide SIReFC SE... 2 GB DE FR ES IT NL NO PL RU For wiring diagram, please see last pages

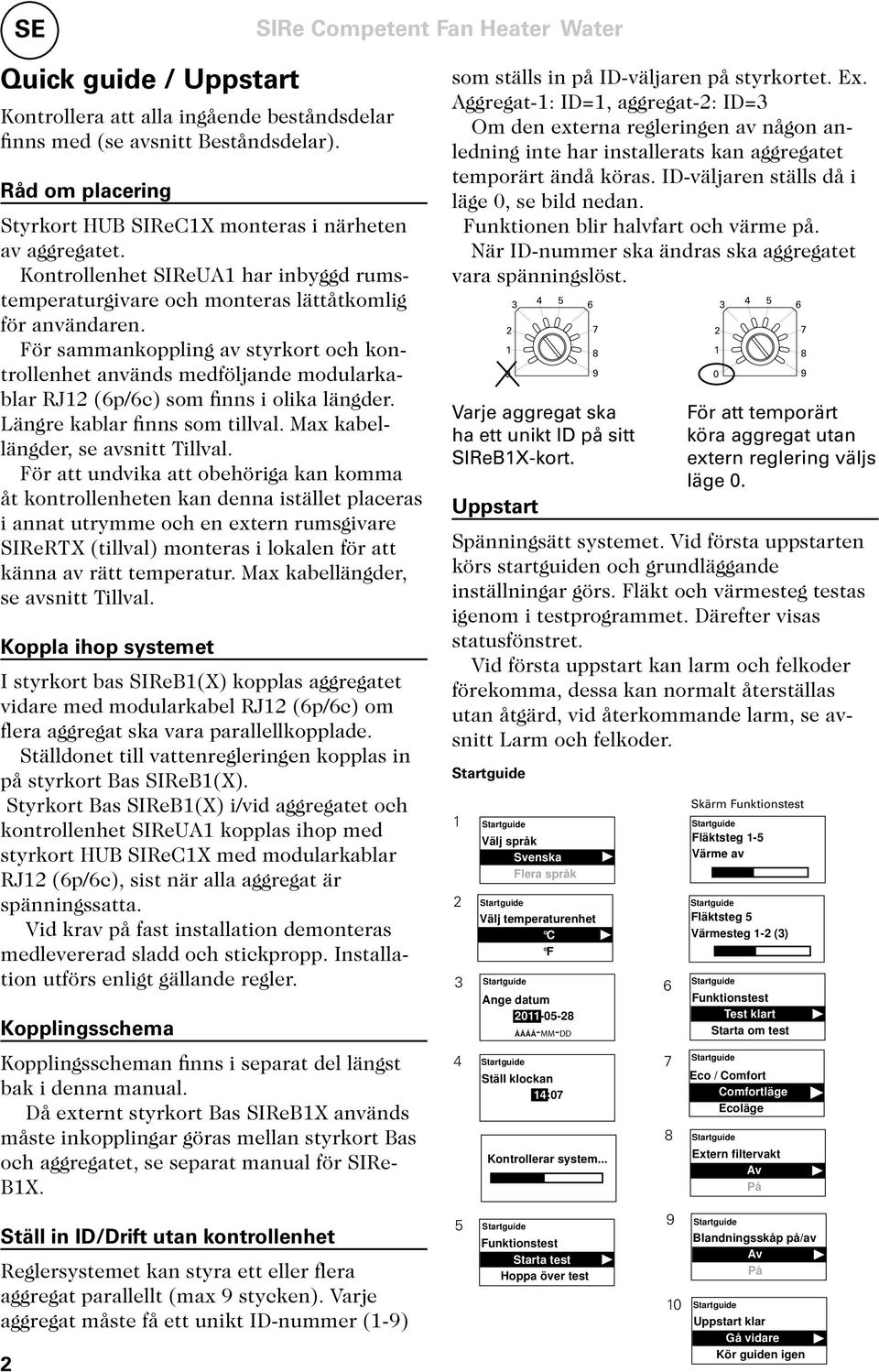

2 SE Quick guide / Uppstart Kontrollera att alla ingående beståndsdelar finns med (se avsnitt Beståndsdelar). Råd om placering Styrkort HUB SIReC1X monteras i närheten av aggregatet. Kontrollenhet SIReUA1 har inbyggd rumstemperaturgivare och monteras lättåtkomlig för användaren. För sammankoppling av styrkort och kontrollenhet används medföljande modularkablar RJ12 (6p/6c) som finns i olika längder. Längre kablar finns som tillval. Max kabellängder, se avsnitt Tillval. För att undvika att obehöriga kan komma åt kontrollenheten kan denna istället placeras i annat utrymme och en extern rumsgivare SIReRTX (tillval) monteras i lokalen för att känna av rätt temperatur. Max kabellängder, se avsnitt Tillval. Koppla ihop systemet I styrkort bas SIReB1(X) kopplas aggregatet vidare med modularkabel RJ12 (6p/6c) om flera aggregat ska vara parallellkopplade. Ställdonet till vattenregleringen kopplas in på styrkort Bas SIReB1(X). Styrkort Bas SIReB1(X) i/vid aggregatet och kontrollenhet SIReUA1 kopplas ihop med styrkort HUB SIReC1X med modularkablar RJ12 (6p/6c), sist när alla aggregat är spänningssatta. Vid krav på fast installation demonteras medlevererad sladd och stickpropp. Installation utförs enligt gällande regler. Kopplingsschema Kopplingsscheman finns i separat del längst bak i denna manual. Då externt styrkort Bas SIReB1X används måste inkopplingar göras mellan styrkort Bas och aggregatet, se separat manual för SIRe- B1X. som ställs in på ID-väljaren på styrkortet. Ex. Aggregat-1: ID=1, aggregat-2: ID=3 Om den externa regleringen av någon anledning inte har installerats kan aggregatet temporärt ändå köras. ID-väljaren ställs då i läge 0, se bild nedan. Funktionen blir halvfart och värme på. När ID-nummer ska ändras ska aggregatet vara spänningslöst Varje aggregat ska ha ett unikt ID på sitt SIReB1X-kort. Uppstart Välj språk Svenska Flera språk Välj temperaturenhet C F Ange datum ÅÅÅÅ-MM-DD Ställ klockan 14:07 Kontrollerar system Skärm Funktionstest Fläktsteg 1-5 Värme av Fläktsteg 5 Värmesteg 1-2 (3) Funktionstest Test klart Starta om test Eco / Comfort Comfortläge Ecoläge Extern filtervakt Av På För att temporärt köra aggregat utan extern reglering väljs läge 0. Spänningsätt systemet. Vid första uppstarten körs startguiden och grundläggande inställningar görs. Fläkt och värmesteg testas igenom i testprogrammet. Därefter visas statusfönstret. Vid första uppstart kan larm och felkoder förekomma, dessa kan normalt återställas utan åtgärd, vid återkommande larm, se avsnitt Larm och felkoder. Ställ in ID/Drift utan kontrollenhet Reglersystemet kan styra ett eller flera aggregat parallellt (max 9 stycken). Varje aggregat måste få ett unikt ID-nummer (1-9) 2 5 Funktionstest Starta test Hoppa över test 9 10 Blandningsskåp på/av Av På Uppstart klar Gå vidare Kör guiden igen

3 SE Innehåll Quick guide / Uppstart Råd om placering 2 Koppla ihop systemet 2 Kopplingsschema 2 Ställ in ID/Drift utan kontrollenhet 2 Uppstart 2 Beståndsdelar SIReFC 4 Tillval 5 Driftlägen Driftlägen 7 Kontrollenhet SIReUA1 Översikt 8 Statusfönster 8 Huvudmeny Inställda värden 9 Temp.inställningar 9 Fläkthastighet 9 Sommar/Vinter 9 System på/av 9 9 Statusskärm Inställningar fläkt 10 Inställningar värme 11 Filtervakt 12 Extern styrning (DUC) 12 Allmänna inställningar 13 Servicemeny 13 Larm och felkoder Visning av larm och felkod 14 Återställning larm 14 Överhettningsskydd 14 Strömbortfall 14 Frysskyddsfunktion 14 Kopplingsschema, se sista sidorna 3

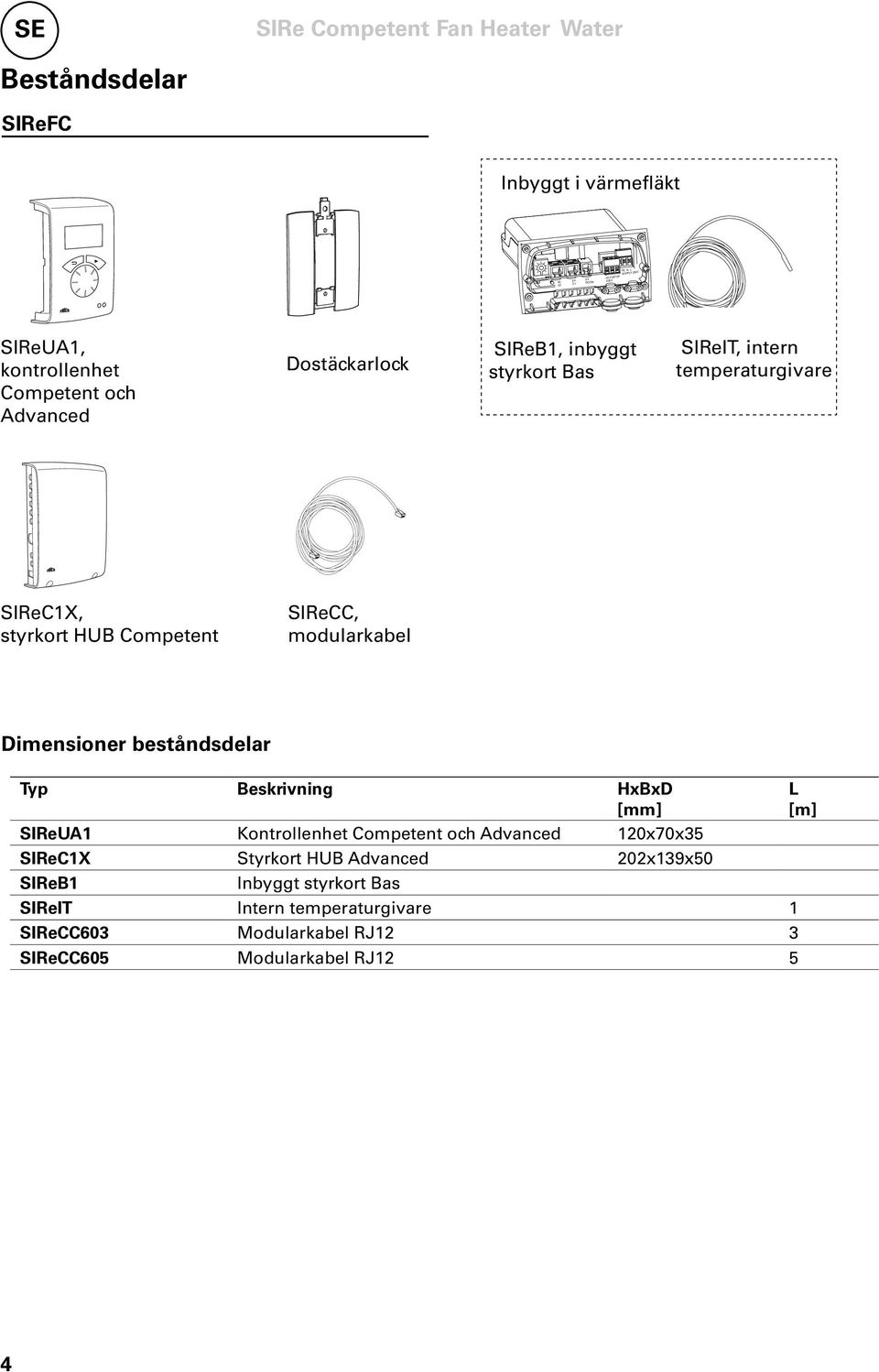

4 X5 X4 C1 X3 SE Beståndsdelar SIReFC Inbyggt i värmefläkt C2 ROOM PE N L SUPPLY 230V ACTUATOR 230V SIReUA1, kontrollenhet Competent och Advanced Dostäckarlock SIReB1, inbyggt styrkort Bas SIReIT, intern temperaturgivare SIReC1X, styrkort HUB Competent SIReCC, modularkabel Dimensioner beståndsdelar Typ Beskrivning HxBxD [mm] L [m] SIReUA1 Kontrollenhet Competent och Advanced 120x70x35 SIReC1X Styrkort HUB Advanced 202x139x50 SIReB1 Inbyggt styrkort Bas SIReIT Intern temperaturgivare 1 SIReCC603 Modularkabel RJ12 3 SIReCC605 Modularkabel RJ12 5 4

5 SE Tillval SIReRTX, extern rumstemperaturgivare SIReUR, kit för infällt montage SIReCJ4, skarvstycke SIReCJ6, skarvstycke SIReCC, modularkabel Typ RSK-nr E-nr Beskrivning HxBxD L [m] SIReRTX Extern rumstemperaturgivare 70x33x23 10 SIReUR* Kit för infällt montage 114x70x50 SIReCJ4 Skarvstycke för två st. RJ11 (4/4) SIReCJ6 Skarvstycke för två st. RJ12 (6/6) SIReCC Modularkabel RJ12 3 SIReCC Modularkabel RJ12 5 SIReCC Modularkabel RJ12 10 SIReCC Modularkabel RJ12 15 SIReCC Modularkabel RJ11 3 SIReCC Modularkabel RJ11 5 SIReCC Modularkabel RJ11 10 SIReCC Modularkabel RJ11 15 *) Se separat manual. Max kabellängder Modularkabel RJ12 (6p/6c) mellan SIReUB1 och SIReB1(X): max 50 m. Modularkabel RJ12 (6p/6c) mellan SIReC1X och SIReB1(X): max 10 m Modularkabel RJ12 (6p/6c) mellan två SIReB1(X): max 50 m. Modularkabel RJ11 (4p/4c) till rumsgivare SIReRTX: max 20 m. Total kabellängd i systemet får vara max 300 m. 5

6 SE Vattenreglering - ventilpaket VOS SD230 TBVC BPV10 AV Vattenreglering - tillval VOSP SD230 TBVCMP BPV10 AV VAT, injusteringsverktyg till ventilpaket. Typ RSK-nr Beskrivning Flöde Anslutning VOS15LF On/off Lågt DN15 VOS15NF On/off Normalt DN15 VOS On/off Normalt DN20 VOS On/off Normalt DN25 VOSP15LF Tryckoberoende Lågt DN15 VOSP15NF Tryckoberoende Normalt DN15 VOSP Tryckoberoende Normalt DN20 VOSP Tryckoberoende Normalt DN25 VAT Injusteringsverktyg till ventilpaket 6

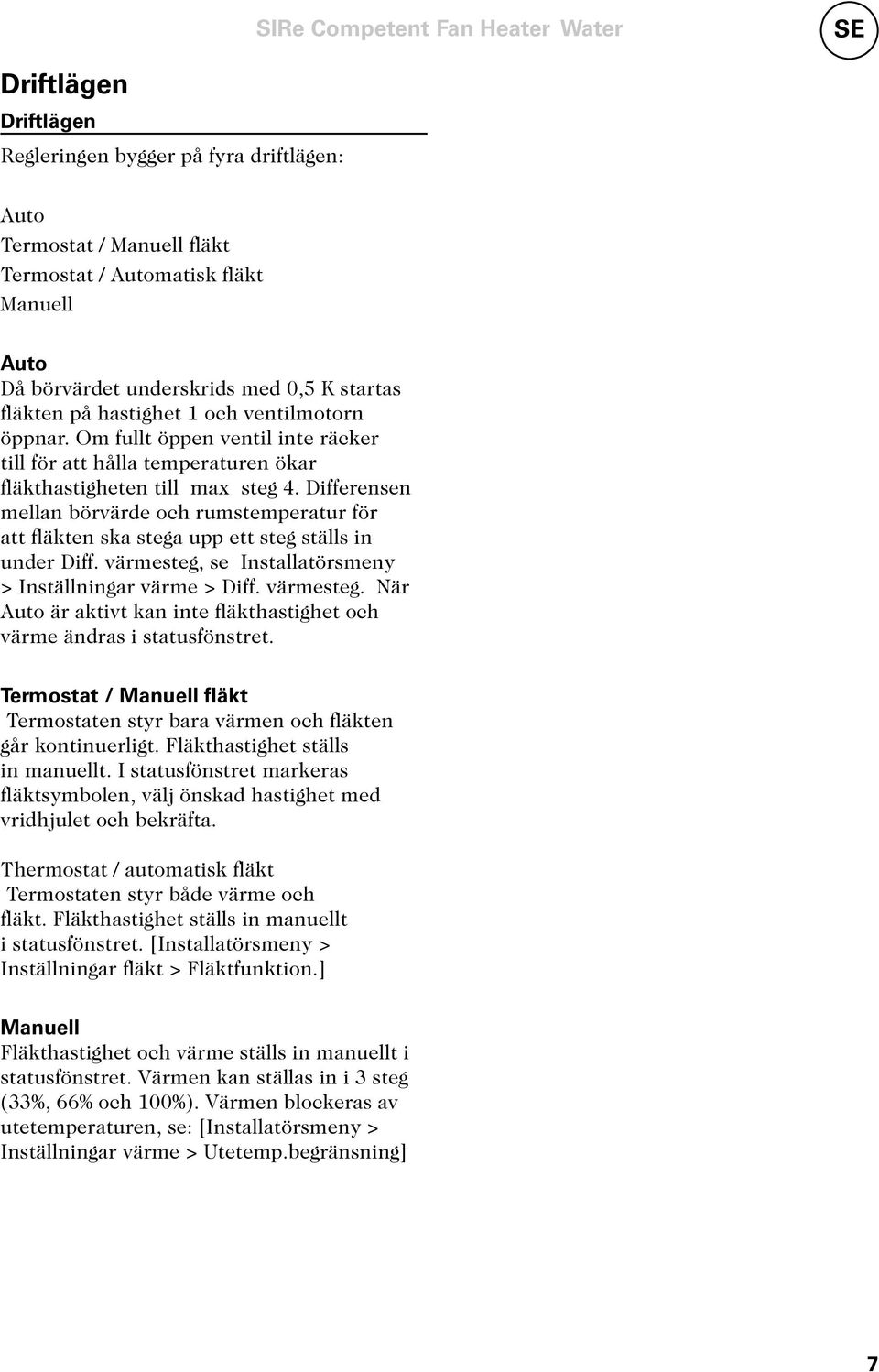

7 SE Driftlägen Driftlägen Regleringen bygger på fyra driftlägen: Auto Termostat / Manuell fläkt Termostat / Automatisk fläkt Manuell Auto Då börvärdet underskrids med 0,5 K startas fläkten på hastighet 1 och ventilmotorn öppnar. Om fullt öppen ventil inte räcker till för att hålla temperaturen ökar fläkthastigheten till max steg 4. Differensen mellan börvärde och rumstemperatur för att fläkten ska stega upp ett steg ställs in under Diff. värmesteg, se > Inställningar värme > Diff. värmesteg. När Auto är aktivt kan inte fläkthastighet och värme ändras i statusfönstret. Termostat / Manuell fläkt Termostaten styr bara värmen och fläkten går kontinuerligt. Fläkthastighet ställs in manuellt. I statusfönstret markeras fläktsymbolen, välj önskad hastighet med vridhjulet och bekräfta. Thermostat / automatisk fläkt Termostaten styr både värme och fläkt. Fläkthastighet ställs in manuellt i statusfönstret. [ > Inställningar fläkt > Fläktfunktion.] Manuell Fläkthastighet och värme ställs in manuellt i statusfönstret. Värmen kan ställas in i 3 steg (33%, 66% och 100%). Värmen blockeras av utetemperaturen, se: [ > Inställningar värme > Utetemp.begränsning] 7

8 SE Kontrollenhet SIReUA1 Översikt Statusfönster (Autoläge) INNE 19.0 C Statusfönster Statusfönster (Manuellt läge) Tillbakapil Framåtpil INNE 19.0 C Vridhjul Fläktsteg Värmesteg Meny Drift Grön diod Förklaringar Statusfönster I displayen visas rådande rumstemperatur, fläkt- och värmesteg, dörrstatus samt dag-, nattdrift eller av när veckoprogram används. Här visas även om regleringen är inställd på autoläge eller manuellt läge. Framåtpil Bekräfta val och gå vidare. Vridhjul Bläddra mellan alternativ Alarm Röd diod Statusfönster AV Dag Natt Ur drift Vid termostat/manuell styrning av fläkt och värme markeras resp. symbol i statusfönstret med framåtpil. Därefter kan steg ställas in, bekräfta med framåtpil. För beskrivning, se avsnitt Driftlägen. Tryck på framåtpil för att komma in i huvudmenyn. Tillbakapil Gå tillbaka. Efter tre minuter går kontrollenheten tillbaka till att visa statusfönstret. 8

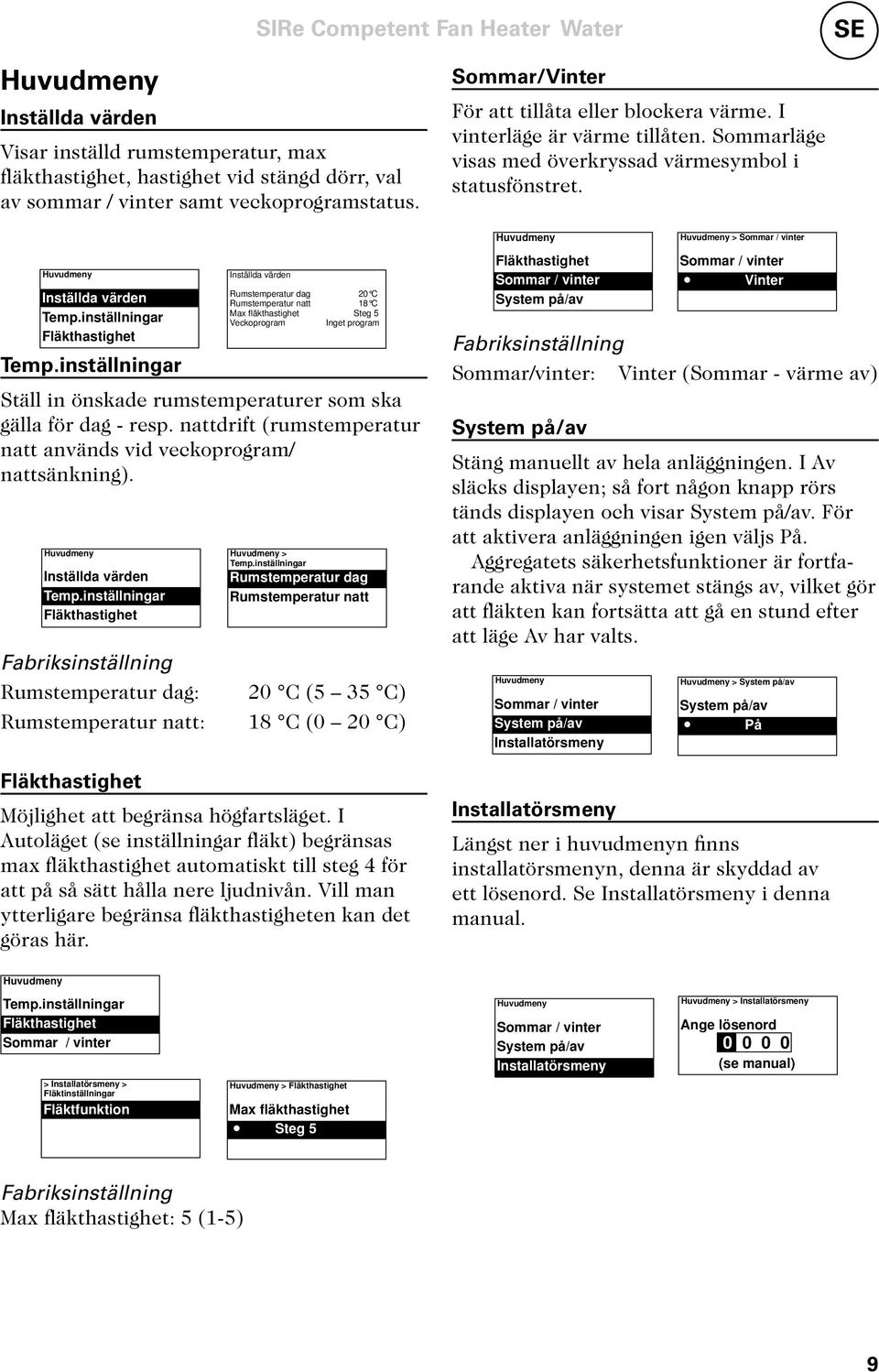

9 SE Huvudmeny Inställda värden Visar inställd rumstemperatur, max fläkthastighet, hastighet vid stängd dörr, val av sommar / vinter samt veckoprogramstatus. Huvudmeny Inställda värden Temp.inställningar Fläkthastighet Huvudmeny Inställda värden Temp.inställningar Fläkthastighet Inställda värden Rumstemperatur dag 20 C Rumstemperatur natt 18 C Max fläkthastighet Steg 5 Inget program Temp.inställningar Ställ in önskade rumstemperaturer som ska gälla för dag - resp. nattdrift (rumstemperatur natt används vid veckoprogram/ nattsänkning). Fabriksinställning Rumstemperatur dag: Rumstemperatur natt: Huvudmeny > Temp.inställningar Rumstemperatur dag Rumstemperatur natt 20 C (5 35 C) 18 C (0 20 C) Fläkthastighet Möjlighet att begränsa högfartsläget. I Autoläget (se inställningar fläkt) begränsas max fläkthastighet automatiskt till steg 4 för att på så sätt hålla nere ljudnivån. Vill man ytterligare begränsa fläkthastigheten kan det göras här. Sommar/Vinter För att tillåta eller blockera värme. I vinterläge är värme tillåten. Sommarläge visas med överkryssad värmesymbol i statusfönstret. Huvudmeny Fläkthastighet Sommar / vinter System på/av Huvudmeny Sommar / vinter System på/av Huvudmeny > Sommar / vinter Sommar / vinter Vinter Fabriksinställning Sommar/vinter: Vinter (Sommar - värme av) System på/av Stäng manuellt av hela anläggningen. I Av släcks displayen; så fort någon knapp rörs tänds displayen och visar System på/av. För att aktivera anläggningen igen väljs På. Aggregatets säkerhetsfunktioner är fortfarande aktiva när systemet stängs av, vilket gör att fläkten kan fortsätta att gå en stund efter att läge Av har valts. Huvudmeny > System på/av System på/av På Längst ner i huvudmenyn finns installatörsmenyn, denna är skyddad av ett lösenord. Se i denna manual. Huvudmeny Temp.inställningar Fläkthastighet Sommar / vinter > > Fläktinställningar Fläktfunktion Huvudmeny > Fläkthastighet Max fläkthastighet Steg 5 Huvudmeny Sommar / vinter System på/av Huvudmeny > Ange lösenord (se manual) Fabriksinställning Max fläkthastighet: 5 (1-5) 9

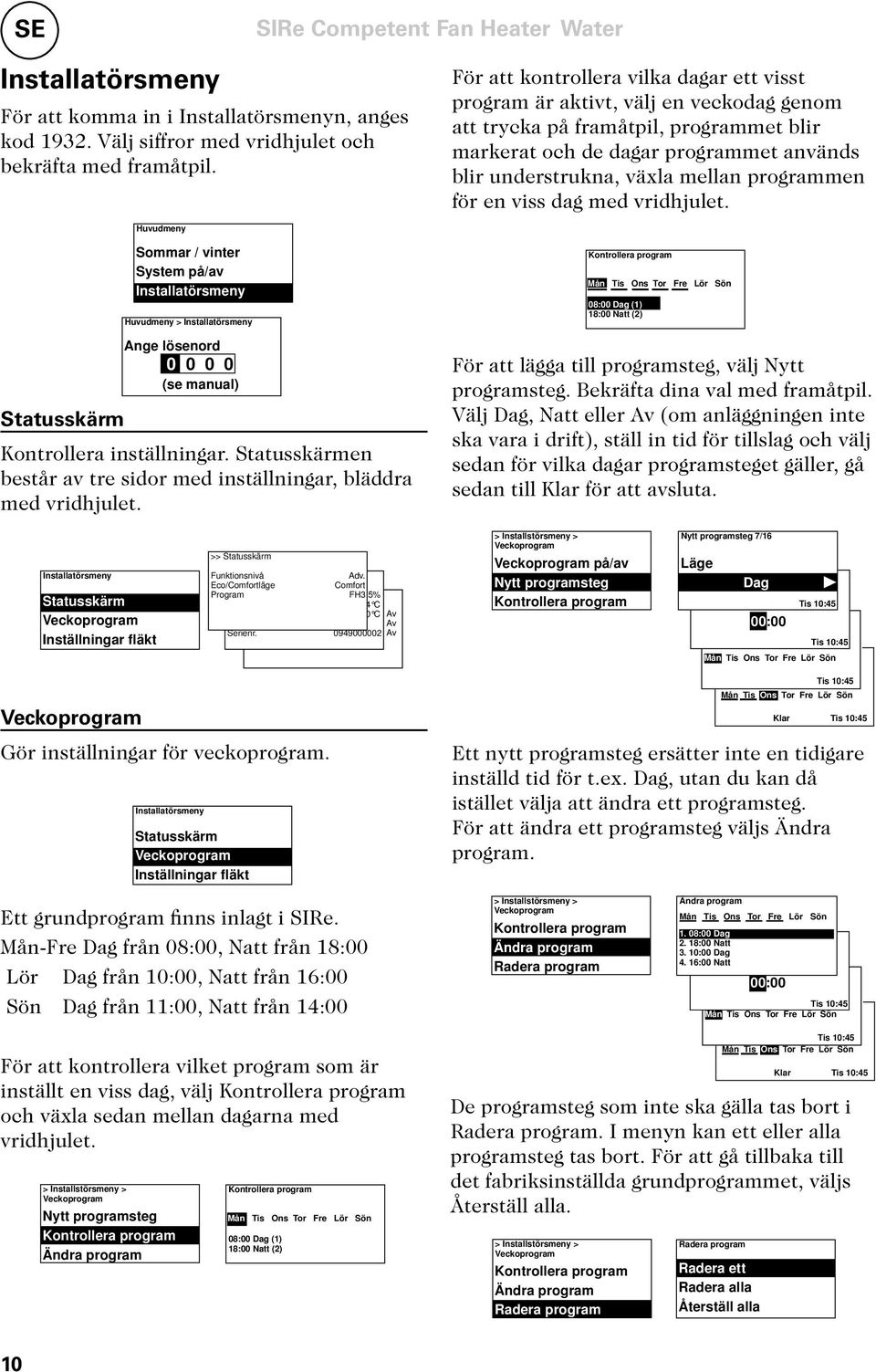

10 SE För att komma in i n, anges kod Välj siffror med vridhjulet och bekräfta med framåtpil. För att kontrollera vilka dagar ett visst program är aktivt, välj en veckodag genom att trycka på framåtpil, programmet blir markerat och de dagar programmet används blir understrukna, växla mellan programmen för en viss dag med vridhjulet. Huvudmeny Statusskärm Inställningar fläkt > Installstörsmeny > Nytt programsteg Kontrollera program Ändra program Sommar / vinter System på/av Huvudmeny > Ange lösenord (se manual) Statusskärm Kontrollera inställningar. Statusskärmen består av tre sidor med inställningar, bläddra med vridhjulet. >> Statusskärm Statusskärm Inställningar fläkt Funktionsnivå >> Statusskärm Eco/Comfortläge Adv. Comfort Program Steglös >> värme Statusskärm FH3 5% Interntemperatur 24 C Returtemp. Extern vatten på/av 0 C Av Aggregat 0-10V fläktstyrning 4 Av Serienr. 0-10V värmestyrning Av Gör inställningar för veckoprogram. Ett grundprogram finns inlagt i SIRe. Mån-Fre Dag från 08:00, Natt från 18:00 Lör Dag från 10:00, Natt från 16:00 Sön Dag från 11:00, Natt från 14:00 För att kontrollera vilket program som är inställt en viss dag, välj Kontrollera program och växla sedan mellan dagarna med vridhjulet. Kontrollera program Mån Tis Ons Tor Fre Lör Sön 08:00 Dag (1) 18:00 Natt (2) > Installstörsmeny > på/av Nytt programsteg Kontrollera program > Installstörsmeny > Kontrollera program Ändra program Radera program > Installstörsmeny > Kontrollera program Ändra program Radera program Kontrollera program Mån Tis Ons Tor Fre Lör Sön 08:00 Dag (1) 18:00 Natt (2) För att lägga till programsteg, välj Nytt programsteg. Bekräfta dina val med framåtpil. Välj Dag, Natt eller Av (om anläggningen inte ska vara i drift), ställ in tid för tillslag och välj sedan för vilka dagar programsteget gäller, gå sedan till Klar för att avsluta. Nytt programsteg 7/16 Läge Nytt programsteg 7/16 Dag Klockslag 00:00 Veckodag Tis 10:45 Nytt programsteg 7/16 Tis 10:45 Nytt programsteg 7/16 Mån Tis Ons Tor Fre Lör Sön Veckodag Tis 10:45 Mån Tis Ons Tor Fre Lör Sön Klar Ändra program Mån Tis Ons Tor Fre Lör Sön 1. 08:00 Ändra Dag programsteg 1/ :00 Natt 3. 10:00 Dag 4. 16:00 Natt Ändra programsteg 1/16 Klockslag 00:00 Veckodag Veckodag Tis 10:45 Ett nytt programsteg ersätter inte en tidigare inställd tid för t.ex. Dag, utan du kan då istället välja att ändra ett programsteg. För att ändra ett programsteg väljs Ändra program. Ändra programsteg 1/16 Tis 10:45 Mån Tis Ons Tor Fre Lör Sön Radera program Tis 10:45 Mån Tis Ons Tor Fre Lör Sön Radera ett Radera alla Återställ alla Klar Tis 10:45 De programsteg som inte ska gälla tas bort i Radera program. I menyn kan ett eller alla programsteg tas bort. För att gå tillbaka till det fabriksinställda grundprogrammet, väljs Återställ alla. 10

11 SE aktiveras genom att välja På, under på/av. I På-läge visas en sol, måne eller Av i Statusfönstret för att visa dag-, natt- respektive Av-funktion. > > på/av Nytt programsteg Kontrollera program > > på/av På Inställningar fläkt Gör inställningar för fläktfunktion (se även avsnitt Driftlägen). Diff. värmesteg När temperaturen sjunker under börvärdet varvas fläkthastigheten upp (max fläkthastighet är läge 4). Under Diff. värmesteg väljs för vilken temperaturdifferens som hastigheten ska varvas upp ett steg. > > Inställningar värme Eco / Comfort Diff. värmesteg Kalibrering givare > > Värmeinställningar Diff. värmesteg 1.0 K Fabriksinställning Diff. värmesteg: 1,0 K (-10 K 10 K) > Inställningar fläkt Fläktfunktion Steglös fläktreglering Inställningar fläkt Inställningar värme > > Inställningar fläkt Fläktfunktion Auto > > Inställningar fläkt Fläktfunktion Termostat Manuell fläkt > > Inställningar fläkt Fläktfunktion Termostat Automatisk fläkt > > Inställningar fläkt Fläktfunktion Manuell Kalibrering givare Om givare visar fel värde kan dessa kalibreras. Viss felvisning kan förekomma, men avvikelse beror främst på placering (kalla/varma ytor m.m). Värdet + eller läggs till eller dras ifrån det uppmätta värdet (t.ex. +2K ger en ökning av det visade värdet med 2 grader). > > Inställningar värme Diff. värmesteg Kalibrering givare Maxbegränsn. temp. > > Inställningar värme > Kalibrering Rumstemp.givare Fabriksinställning Rumstemperaturgivare: 0,0 K (-10 K 10 K) Maxbegränsn. temp. Högsta rumstemperatur som en användare kan välja kan begränsas till mellan 5 35 C. Fabriksinställning Fläktfunktion: Auto (Termostat / Manuell fläkt, Termostat / Automatisk fläkt, Manuell) Inställningar värme Gör inställningar för värme. > > Inställningar värme Diff. värmesteg Kalibrering givare Maxbegränsn. temp. > > Inställningar värme Maxbegränsn. temp. 35 C Fabriksinställning Maxbegränsn. temperatur: 35 C (5 35 C) Inställningar fläkt Inställningar värme Filtervakt 11

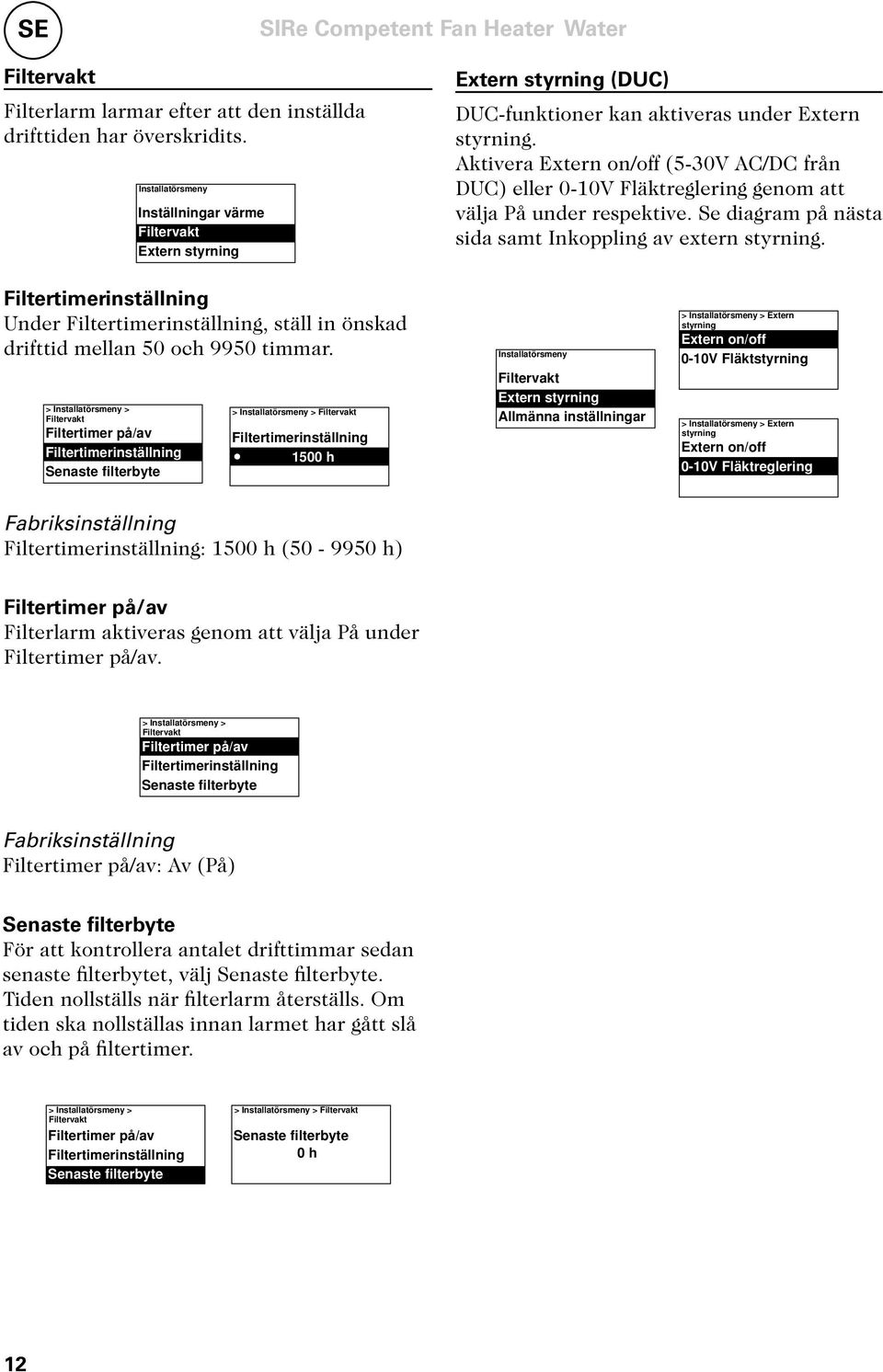

12 SE Filtervakt Filterlarm larmar efter att den inställda drifttiden har överskridits. Inställningar värme Filtervakt Extern styrning Extern styrning (DUC) DUC-funktioner kan aktiveras under Extern styrning. Aktivera Extern on/off (5-30V AC/DC från DUC) eller 0-10V Fläktreglering genom att välja På under respektive. Se diagram på nästa sida samt Inkoppling av extern styrning. Filtertimerinställning Under Filtertimerinställning, ställ in önskad drifttid mellan 50 och 9950 timmar. > > Filtervakt Filtertimer på/av Filtertimerinställning Senaste filterbyte > > Filtervakt Filtertimerinställning 1500 h Filtervakt Extern styrning Allmänna inställningar > > Extern styrning Extern on/off 0-10V Fläktstyrning > > Extern styrning Extern on/off 0-10V Fläktreglering Fabriksinställning Filtertimerinställning: 1500 h ( h) Filtertimer på/av Filterlarm aktiveras genom att välja På under Filtertimer på/av. > > Filtervakt Filtertimer på/av Filtertimerinställning Senaste filterbyte Fabriksinställning Filtertimer på/av: Av (På) Senaste filterbyte För att kontrollera antalet drifttimmar sedan senaste filterbytet, välj Senaste filterbyte. Tiden nollställs när filterlarm återställs. Om tiden ska nollställas innan larmet har gått slå av och på filtertimer. > > Filtervakt Filtertimer på/av Filtertimerinställning Senaste filterbyte > > Filtervakt Senaste filterbyte 0 h 12

13 SE 5 8, ,8 4,2 4,6 5,6 6,0 7,0 7,4 8, , [V] 3 7, ,8 5,0 5,4 7,6 3, [V] Allmänna inställningar Möjlighet att göra allmänna inställningar som även finns i n samt att återställa värden. Funktionstest För att testa igenom fläkt- och värmesteg, kör funktionstest. Extern styrning Allmänna inställningar Servicemeny Ändra datum, tid, språk och temperaturenhet. > > Allmänna inställningar Ange datum Ställ klockan Välj språk Återställning värden Återställer värden (rumstemperatur dag resp. natt, max fläkthastighet, hastighet stängd dörr dörr, sommar-vinter) till fabriksinställning > > Allmänna inställningar Funktionstest Starta test Hoppa över test Skärm Funktionstest > > Allmänna inställningar Fläktsteg 1-5 Värmesteg av-1 > > Allmänna inställningar Funktionstest Test klart Starta om test > > Allmänna inställningar Välj temperaturenhet Funktionstest Återställning värden > > Återställning värden Återställa värden? Nej Ja Servicemeny Servicemenyn är skyddad med lösenord och används vid support i kontakt med Frico eller behörig installatör. 13

14 SE Larm och felkoder SIRe har olika larm och felkoder för en säker och problemfri drift. Om larm eller felkod har indikerats måste detta återställas för att kunna återgå till normal drift, t.ex. aktivera värmen igen. Fläktfunktion är aktiv även när t.ex överhettningslarm har indikerats. Visning av larm och felkod I händelse av larm eller fel visas larm/felkod i statusfönstret. Vid larm/felkod visas vilken enhet det gäller. SeTabell - Larm och Tabell - Felkoder. Återställning larm OBS! Innan återställning sker, kontrollera att felet är åtgärdat och att inget hindrar att anläggningen åter tas i drift! När felet avhjälpts återställs larmet genom att trycka på framåtpil och välja Återställ larm och sedan bekräfta. Om flera aggregat larmar samtidigt visas det att det föreligger flera larm, men det är bara ett som visas i displayen. Genom att återställa larm kan nästa larm avläsas. Vid första uppstart kan larm och felkoder förekomma, dessa kan normalt återställas utan åtgärd, vid återkommande larm, se avsnitt Larm och felkoder. Strömbortfall Observera att vid strömbortfall behöver inställningar för klockan kontrolleras, om klockan inte är rätt inställd påverkas veckoprogram. Frysskyddsfunktion Gäller endast aggregat med interngivare Frysskyddsfunktionen avser att förhindra att vattenbatteriet fryser sönder. Om interntemperaturen sjunker under +5 C avges frysskyddslarm A3, ventilställdon öppnar och fläkten stannar. OBS! Vid upprepade larm, vid överhettningslarm och frysskyddslarm, gör en noggrann kontroll och om felorsaken inte kan hittas ta kontakt med behörig servicepersonal eller Frico. Överhettningsskydd Överhettningsskyddet avser att begränsa temperaturen i aggregatet till högst 90 C. Skulle temperaturen stiga över 95 C t.ex. vid felaktig ventil eller ställdon, så kommer fläkten att börja varva upp för att hålla nere temperaturen. Samtidigt ges ett överhettningslarm A2. Vid interntemperatur 100 C går fläkten på maximalt varvtal. Om aggregatet svalnar kommer värmen automatiskt att kopplas in igen. Larmet ligger dock kvar i kontrollenhetens display. Blir aggregatet överhettat två gånger inom en timme, så är fläkten i drift tills dess att larmet är återställt. 14

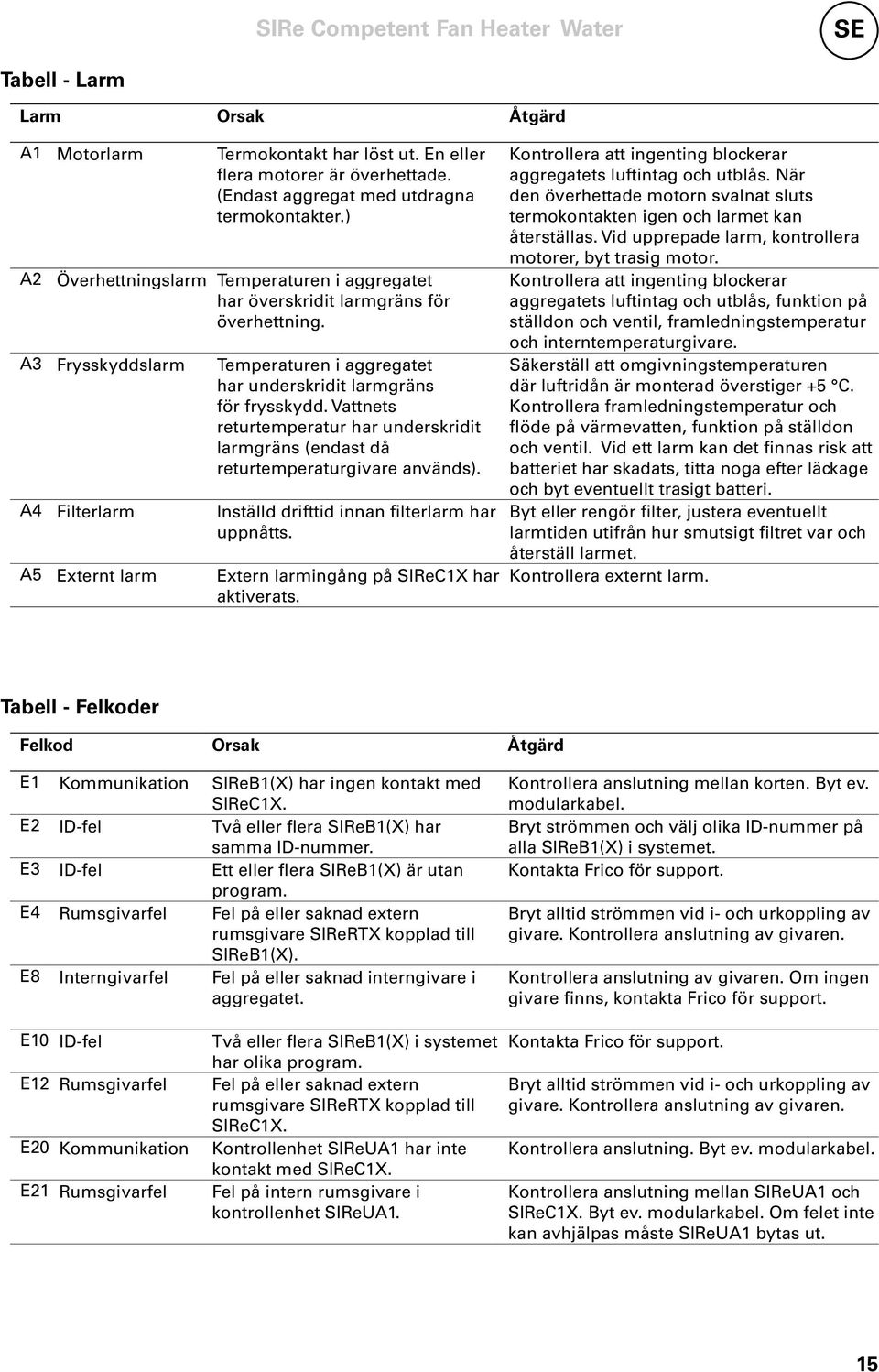

15 SE Tabell - Larm Larm Orsak Åtgärd A1 Motorlarm Termokontakt har löst ut. En eller flera motorer är överhettade. (Endast aggregat med utdragna termokontakter.) A2 Överhettningslarm Temperaturen i aggregatet har överskridit larmgräns för överhettning. A3 Frysskyddslarm Temperaturen i aggregatet har underskridit larmgräns för frysskydd. Vattnets returtemperatur har underskridit larmgräns (endast då returtemperaturgivare används). A4 Filterlarm Inställd drifttid innan filterlarm har uppnåtts. A5 Externt larm Extern larmingång på SIReC1X har aktiverats. Kontrollera att ingenting blockerar aggregatets luftintag och utblås. När den överhettade motorn svalnat sluts termokontakten igen och larmet kan återställas. Vid upprepade larm, kontrollera motorer, byt trasig motor. Kontrollera att ingenting blockerar aggregatets luftintag och utblås, funktion på ställdon och ventil, framledningstemperatur och interntemperaturgivare. Säkerställ att omgivningstemperaturen där luftridån är monterad överstiger +5 C. Kontrollera framledningstemperatur och flöde på värmevatten, funktion på ställdon och ventil. Vid ett larm kan det finnas risk att batteriet har skadats, titta noga efter läckage och byt eventuellt trasigt batteri. Byt eller rengör filter, justera eventuellt larmtiden utifrån hur smutsigt filtret var och återställ larmet. Kontrollera externt larm. Tabell - Felkoder Felkod Orsak Åtgärd E1 Kommunikation SIReB1(X) har ingen kontakt med SIReC1X. E2 ID-fel Två eller flera SIReB1(X) har samma ID-nummer. E3 ID-fel Ett eller flera SIReB1(X) är utan program. E4 Rumsgivarfel Fel på eller saknad extern rumsgivare SIReRTX kopplad till SIReB1(X). E8 Interngivarfel Fel på eller saknad interngivare i aggregatet. Kontrollera anslutning mellan korten. Byt ev. modularkabel. Bryt strömmen och välj olika ID-nummer på alla SIReB1(X) i systemet. Kontakta Frico för support. Bryt alltid strömmen vid i- och urkoppling av givare. Kontrollera anslutning av givaren. Kontrollera anslutning av givaren. Om ingen givare finns, kontakta Frico för support. E10 ID-fel E12 Rumsgivarfel E20 Kommunikation E21 Rumsgivarfel Två eller flera SIReB1(X) i systemet har olika program. Fel på eller saknad extern rumsgivare SIReRTX kopplad till SIReC1X. Kontrollenhet SIReUA1 har inte kontakt med SIReC1X. Fel på intern rumsgivare i kontrollenhet SIReUA1. Kontakta Frico för support. Bryt alltid strömmen vid i- och urkoppling av givare. Kontrollera anslutning av givaren. Kontrollera anslutning. Byt ev. modularkabel. Kontrollera anslutning mellan SIReUA1 och SIReC1X. Byt ev. modularkabel. Om felet inte kan avhjälpas måste SIReUA1 bytas ut. 15

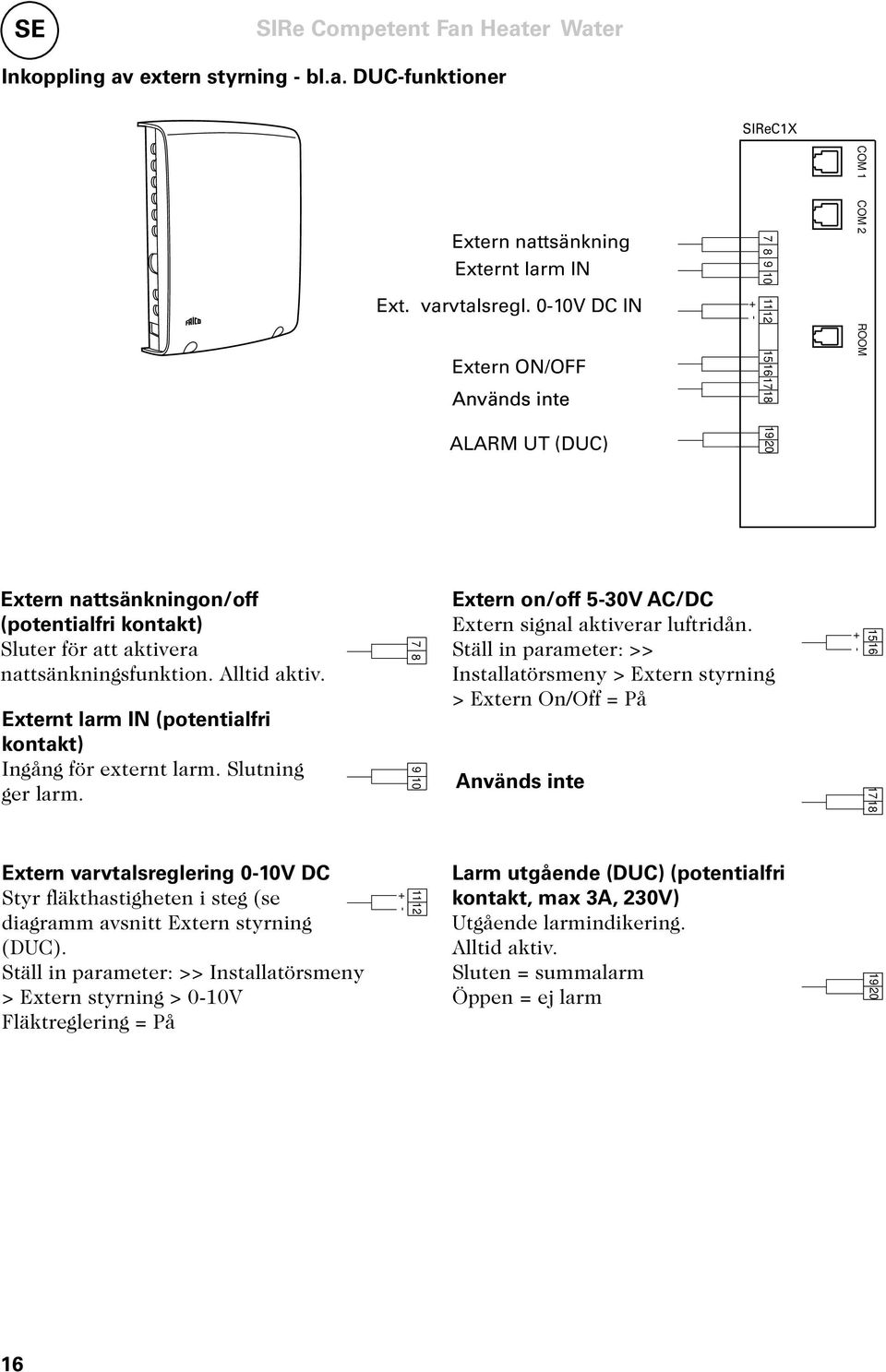

16 SE Inkoppling av extern styrning - bl.a. DUC-funktioner SIReC1X Extern nattsänkning Externt larm IN Ext. varvtalsregl. 0-10V DC IN Extern ON/OFF Används inte ALARM UT (DUC) COM 1 COM 2 ROOM Extern nattsänkningon/off (potentialfri kontakt) Sluter för att aktivera nattsänkningsfunktion. Alltid aktiv. Externt larm IN (potentialfri kontakt) Ingång för externt larm. Slutning ger larm. Extern varvtalsreglering 0-10V DC Styr fläkthastigheten i steg (se diagramm avsnitt Extern styrning (DUC). Ställ in parameter: >> > Extern styrning > 0-10V Fläktreglering = På Extern on/off 5-30V AC/DC Extern signal aktiverar luftridån. Ställ in parameter: >> > Extern styrning > Extern On/Off = På Används inte Larm utgående (DUC) (potentialfri kontakt, max 3A, 230V) Utgående larmindikering. Alltid aktiv. Sluten = summalarm Öppen = ej larm

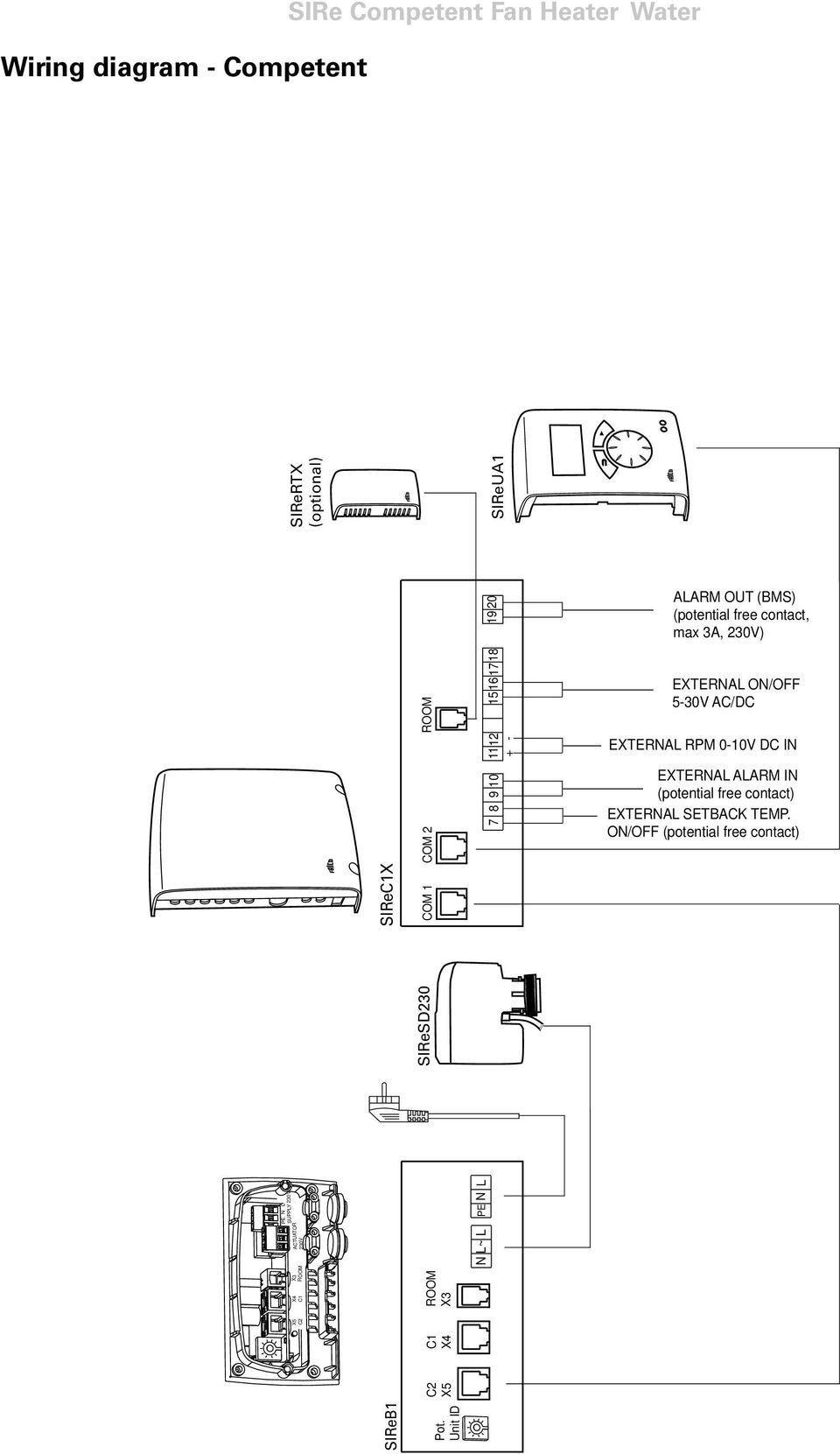

17 PE N L X4 C1 X5 C2 230V Wiring diagram - Competent SIReC1X COM 1 COM 2 ROOM SIReSD230 SIReRTX (optional) SIReUA1 ALARM OUT (BMS) (potential free contact, max 3A, 230V) EXTERNAL ON/OFF 5-30V AC/DC EXTERNAL RPM 0-10V DC IN EXTERNAL ALARM IN (potential free contact) EXTERNAL SETBACK TEMP. ON/OFF (potential free contact) SUPPLY 230V ACTUATOR X3 ROOM SIReB1 Pot. Unit ID C2 X5 C1 X4 ROOM X3 N L~ L PE N L

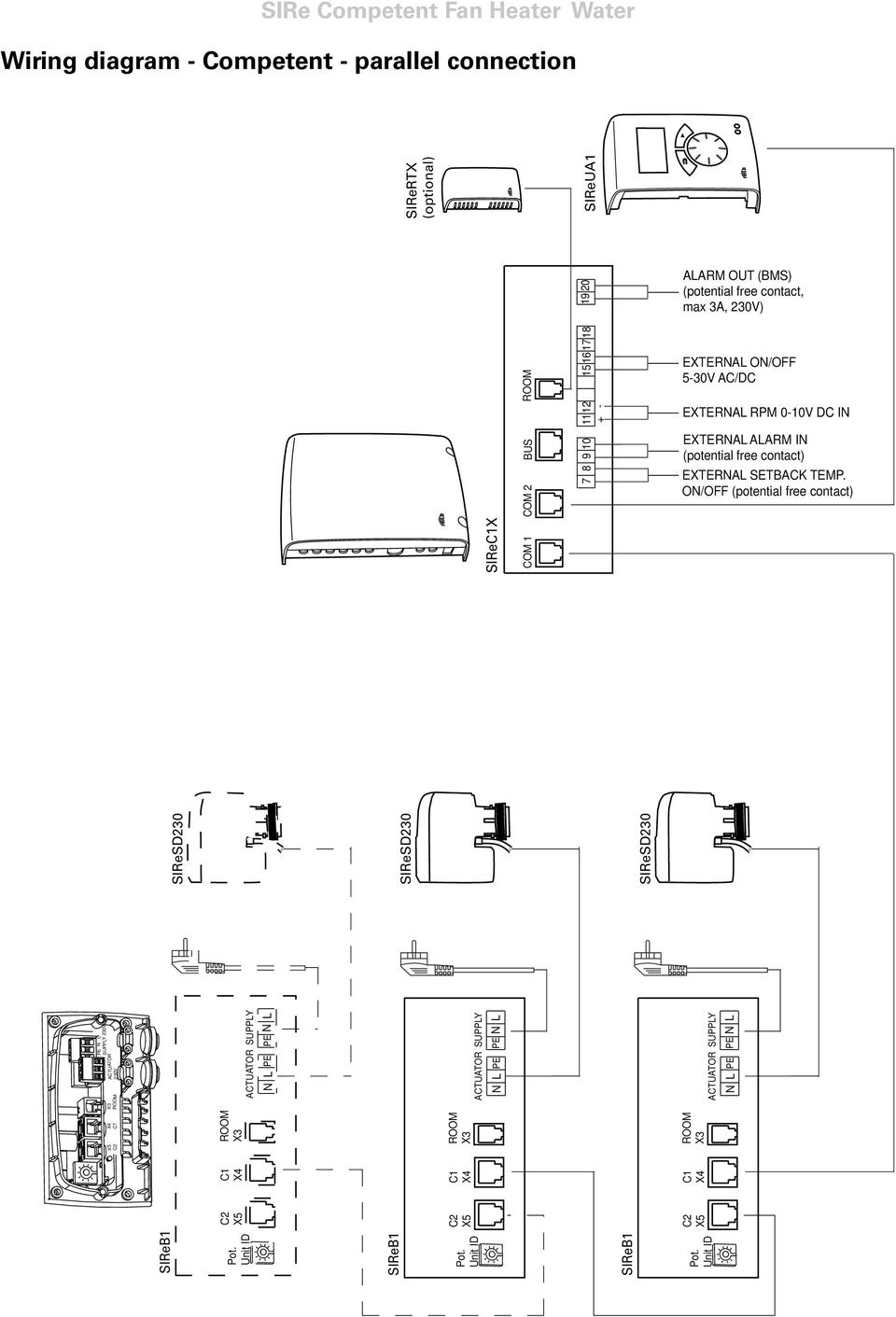

18 X4 C1 X5 C2 230V PE N L Wiring diagram - Competent - parallel connection SIReC1X COM 1 COM 2 BUS ROOM SUPPLY 230V ACTUATOR X3 ROOM SIReB1 Pot. Unit ID SIReB1 Pot. Unit ID SIReB1 Pot. Unit ID C2 X5 C2 X5 C2 X5 C1 X4 C1 X4 C1 X4 ROOM X3 ROOM X3 ROOM X3 ACTUATOR SUPPLY N L PE PE N L ACTUATOR SUPPLY N L PE PE N L ACTUATOR SUPPLY N L PE PE N L SIReSD230 SIReSD230 SIReSD230 SIReRTX (optional) SIReUA1 ALARM OUT (BMS) (potential free contact, max 3A, 230V) EXTERNAL ON/OFF 5-30V AC/DC EXTERNAL RPM 0-10V DC IN EXTERNAL ALARM IN (potential free contact) EXTERNAL SETBACK TEMP. ON/OFF (potential free contact)

19 Main office Frico AB Tel: Box 102 Fax: SE Partille Sweden For latest updated information and information about your local contact: Art no: E4440, HH/SÅ
