RE SE. Installationsanledning Geopro RE. Bekanta dig noga med denna guide före installation!
|
|
- Susanne Persson
- för 8 år sedan
- Visningar:
Transkript
1 RE SE Installationsanledning Geopro RE Bekanta dig noga med denna guide före installation!
2
3 Innehållsförteckning 1. Inledning Jordvärmepumpens leveransomfattning Tilläggsutrustning som behövs vid installation av RE -pumpen Värmepumpens aggregat och anslutningsstorlekar Varmvattenberedarens anslutningar och elkopplingar SHAK - varmvattenberedarens anslutning till värmepumpen Anslutning av värmeslingorna och tappvattnet Elanslutningar Värmepumpens utrymmesbehov Installation av rörsystemet Installation av markslingan i borrbrunnen Väg underskrids och genomföring Installation av markslingan till vattendrag Jordvärmepumpens anslutning till byggnadens nedkylning Fyllning av värmenätverket och jordslingan Fyllning av värmenätverket Fyllning av jordslingan Ibruktagande Styrsystemets ibruktagandemenyer Styrpanelens funktioner Operation Bläddring i menyer Användarnivåer Ändring av användarnivå Förflyttning till ibruktagandeläge Grundfunktioner vid ibruktagande Avlägsning av värmekretsens Reglering av värmekretsar Reglering av tappvattnets värden Relätest Styrrader Klockslag och datum Användarfunktioner Tidsinställning Värmekrets Tidsinställning 3 LPP Tidsinställning 4 Tappvatten Värmekrets 1/Värmekrets Semester Värmekrets 1/Värmekrets Tappvatten Värmepump Nödladdning Konfigurering Störningar Värmeproducentens diagnos Användar diagnos Service/Specialanvändning Testning av Retur/Start Tekniska uppgifter... 33
4 1. Inledning Bekanta dig noga med denna installationsanvisning innan du installerar anläggningen. Reglerna bör följas. Tre olika sorts meddelanden har använts i denna guide. De har till uppgift att göra användaren uppmärksam på viktig information. Meddelandena förekommer i texten i följande form: VARNING! Talar om vad du skall, eller inte skall göra för att undvika personskador. VIKTIGT! Talar om vad du skall, eller inte skall göra för att undvika att komponenten, anläggningen, processen eller omgivningen skadas eller förstörs. Obs! Indikerar speciellt intressant eller viktig information. RE SE 4/37
5 2. Jordvärmepumpens leveransomfattning VIKTIGT! Transportera och lagra värmepumpen i lodrätt ställning. Transportera pumpen till installationsplatsen på dess transportunderlag Vid behov kan man ta bort underlaget och använda en L-kärra för att flytta pumpen. L-kärran kan användas från anläggningens båda sidorna. Innehåll av Geopro RE- jordvärmepump leverans. Givare för utetemperatur, framledningsvattnets givare, 3 givare för varmvattenberedare Installationsanvisningar Bruksanvisningar Installations-, ibruktagande- och garantiprotokoll Erforderlig ansluting slangarna Pumparna (jordslingan, hetgasväxlare, underkylare) 2.1. Tilläggsutrustning som behövs vid installation av RE -pumpen Jordslingans expansionskärl med säkerhetsventil Värmekretsens L1 trevägsventil Trevägsventilernas shuntmotorer (230 V trelägesstyrda t.ex. Belimo HTC 230) Kabel från värmepumpen till shuntmotorn och pumparna Värmesystemets expansionskärl Cirkulationspump för L1- (och L2) slingorna Tappvattnets blandningventil Värmesystemets säkerhetsventil Värmesystemets tryckmätare 0 4 bar Markslingans och värmekretsens skräpseparatorer Rör och rörtillbehör Om det i markslingan finns två eller flera parallella rörslingor, installeras linjeregleringsventiler på rörslingornas stigare och värmemätare på retursidan, för att de parallella sling ornas flöde ska kunna balanseras. Om Geopro RE jordvärmepumpen ansluts till ett gammalt radiatorvärmesystem, vars maximitemperatur för framledningsvattnet är över 60 º C, rekommenderas att man ersätter värmesystemets trevägsventil med en fyrvägsventil. Då kopplas ett rör från varmvattenberedarens övre del till fyrvägsventilen, se bilaga 1. Då uppnår man vid behov framledningsvattentemperaturer på upp till º C. Fyrvägsventilen styrs med en likadan shuntmotor som trevägsventilen. RE - jordvärmepumpen kan även anslutas till den gamla olje-, ved- eller kombinationspannan. I bilaga 2 finns exempel på alternativa anslutningar. RE SE 5/37

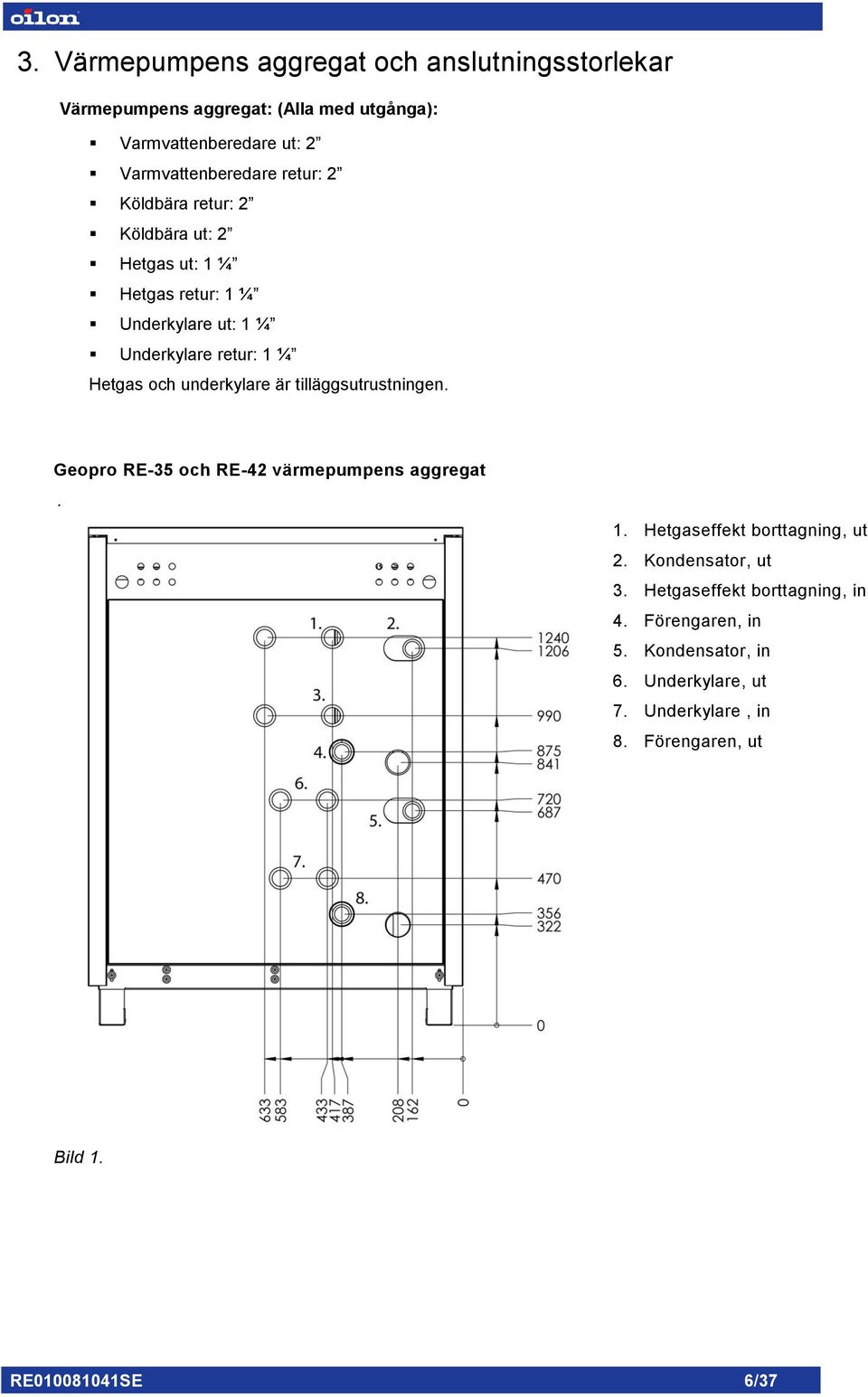

6 3. Värmepumpens aggregat och anslutningsstorlekar Värmepumpens aggregat: (Alla med utgånga): Varmvattenberedare ut: 2 Varmvattenberedare retur: 2 Köldbära retur: 2 Köldbära ut: 2 Hetgas ut: 1 ¼ Hetgas retur: 1 ¼ Underkylare ut: 1 ¼ Underkylare retur: 1 ¼ Hetgas och underkylare är tilläggsutrustningen. Geopro RE-35 och RE-42 värmepumpens aggregat. 1. Hetgaseffekt borttagning, ut 2. Kondensator, ut 3. Hetgaseffekt borttagning, in 4. Förengaren, in 5. Kondensator, in 6. Underkylare, ut 7. Underkylare, in 8. Förengaren, ut Bild 1. RE SE 6/37
7 Geopro RE-55, RE-70 och RE-85 värmepumpens aggregat 1. Hetgaseffekt borttagning, ut 2. Kondensator, ut 3. Hetgaseffekt borttagning, in 4. Kondensator, in 5. Förångaren, in 6. Underkylare, ut 7. Underkylare, retur 8. Förångaren, ut Bild 2. RE SE 7/37

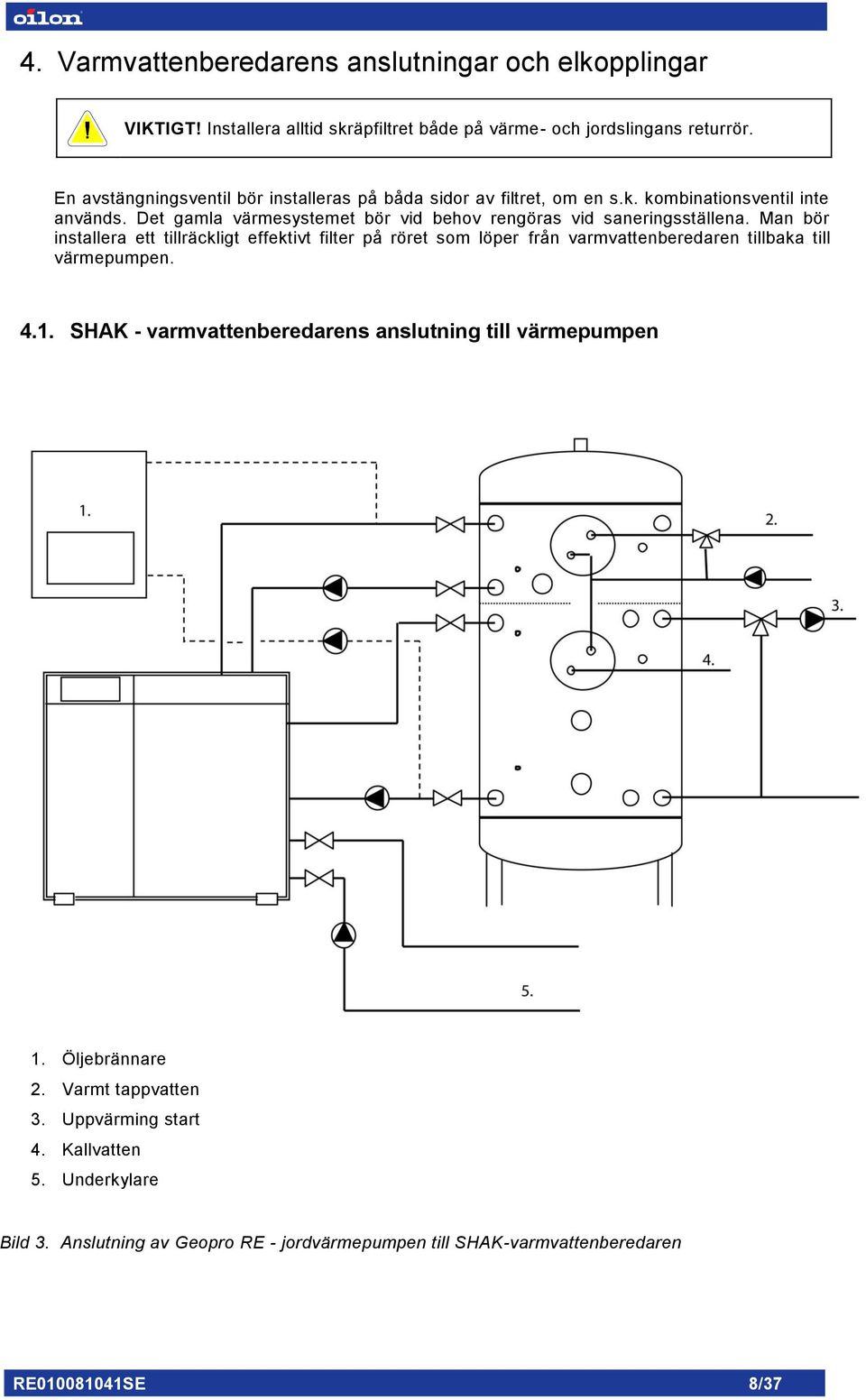

8 4. Varmvattenberedarens anslutningar och elkopplingar VIKTIGT! Installera alltid skräpfiltret både på värme- och jordslingans returrör. En avstängningsventil bör installeras på båda sidor av filtret, om en s.k. kombinationsventil inte används. Det gamla värmesystemet bör vid behov rengöras vid saneringsställena. Man bör installera ett tillräckligt effektivt filter på röret som löper från varmvattenberedaren tillbaka till värmepumpen SHAK - varmvattenberedarens anslutning till värmepumpen 1. Öljebrännare 2. Varmt tappvatten 3. Uppvärming start 4. Kallvatten 5. Underkylare Bild 3. Anslutning av Geopro RE - jordvärmepumpen till SHAK-varmvattenberedaren RE SE 8/37
9 Tabell 1. SHAK varmvattenberedare SHAK varmvattenberedarnas dimensioner och aggregatstorlekar Rymlighet, I Höjd, mm Diameter, mm Hetgas ut 1 ¼ SK 1 ¼ SK 1 ¼ SK Varmvattenberedare ut 1 ¼ SK 1 ¼ SK 1 ¼ SK Varmvattenberedare retur 1 ¼ SK 1 ¼ SK 1 ¼ SK Uppvärmning ut 1 ¼ SK 1 ¼ SK 1 ¼ SK Uppvärmning retur 1 ¼ SK 1 ¼ SK 1 ¼ SK Reservvärmeresistor 2 SK 2 SK 2 SK Mätgivar-fickor ½ SK ½ SK ½ SK Luftning / Tömning 1 SK 1 SK 1 SK Tappvattenslingor DIMENSIONERING MED STÄLLET 4.2. Anslutning av värmeslingorna och tappvattnet FARA! Akta dig för det heta rörsystemet och vätskan. Jordvärmepumpens kompressoraggregat producerar en maxim temperatur på över 100ºC. 1. Installera en tre/fyravägsventil i värmekretsen. 2. Förse ventilen med en shuntmotor. Shuntmotorn styrs av värmepumpens automatik. 3. Koppla en blandingsventil. 4. Koppla blandningsventilen så att vatten som förvärmts i den nedre slingan blandas med det heta vattnet från den övre slingan. 5. Koppla returcirkulationen till röret mellan den övre och nedre slingan. 6. Koppla reserv-värmeresistor i nedtill framsida av varmvattenberedaren Med hjälp av trevägsventilen blandar man svalt returvatten i det varma vattnet från varmvattenberedaren enligt uppvärmningsbehov. Med blandningsventilen begränsar man att för hett tappvatten hamnar i nätverket. RE SE 9/37
10 4.3. Elanslutningar Matarkablar: Pumpmodell Kabelstorlek RE 35 5 x 10 mm² RE 42 5 x 10 mm² RE 55 4 x 16 mm² + 16 mm 2 RE 70 4 x 16 mm² + 16 mm 2 RE 85 4 x 25 mm + 16 mm 2 ² VIKTIGT! Utför inte kopplingen direkt från styrenheten om elförbrukningen för cirkulationspumpen eller någon annan enhet som får sin ström direkt från reglaget är över 2 A. Använd kontaktor. Alla pump kopplingen direkt från styrenheten måste utrusta med 2 A säkringen 1. Koppla matarkabeln till kopplingsplinten L1, L2, L3 och -X0, se bilagor 2. Koppla temperaturgivarna direkt till reglaget och ventilstyrsystemen till kopplingsplinten X2 enligt kopplingsdiagrammet, se bilagor. 3. Koppla varmvattenberedarens 3 temperaturgivare i installationsskedet, se bild 3: - I varmvattenberedarens övre del - I mitten av varmvattenberedaren - I varmvattenberedarens nedre del 4. Koppla varmvattenberedarens reserv-värmepatron, Oilon Värmebaron 6 eller 9 kw, till varmvattenberedarens 2 aggregat. Skapa en egen separat elinmatning åt reservpatroner. VIKTIGT! Det bör alltid finnas vatten i pumpen när man använder jordslingans cirkulationspump. Annars skadas tätningen på pumpens axel. 5. Placera kondenspumpen vid röret som går från varmvattenberedaren till värmepumpen (Varmvattenberedare retur) och jordslingans cirkulationspump vid röret som går från jorden till värmepumpen (Köldbärare retur). 6. Placera möjligt hetgasväxlare och underkylare pumparna vid röret som går från varmvattenberedarelta till jordvärmepumpen. Obs! Komma i håg att RE pumpen har två kondenspumpen som installeras parallell. RE SE 10/37

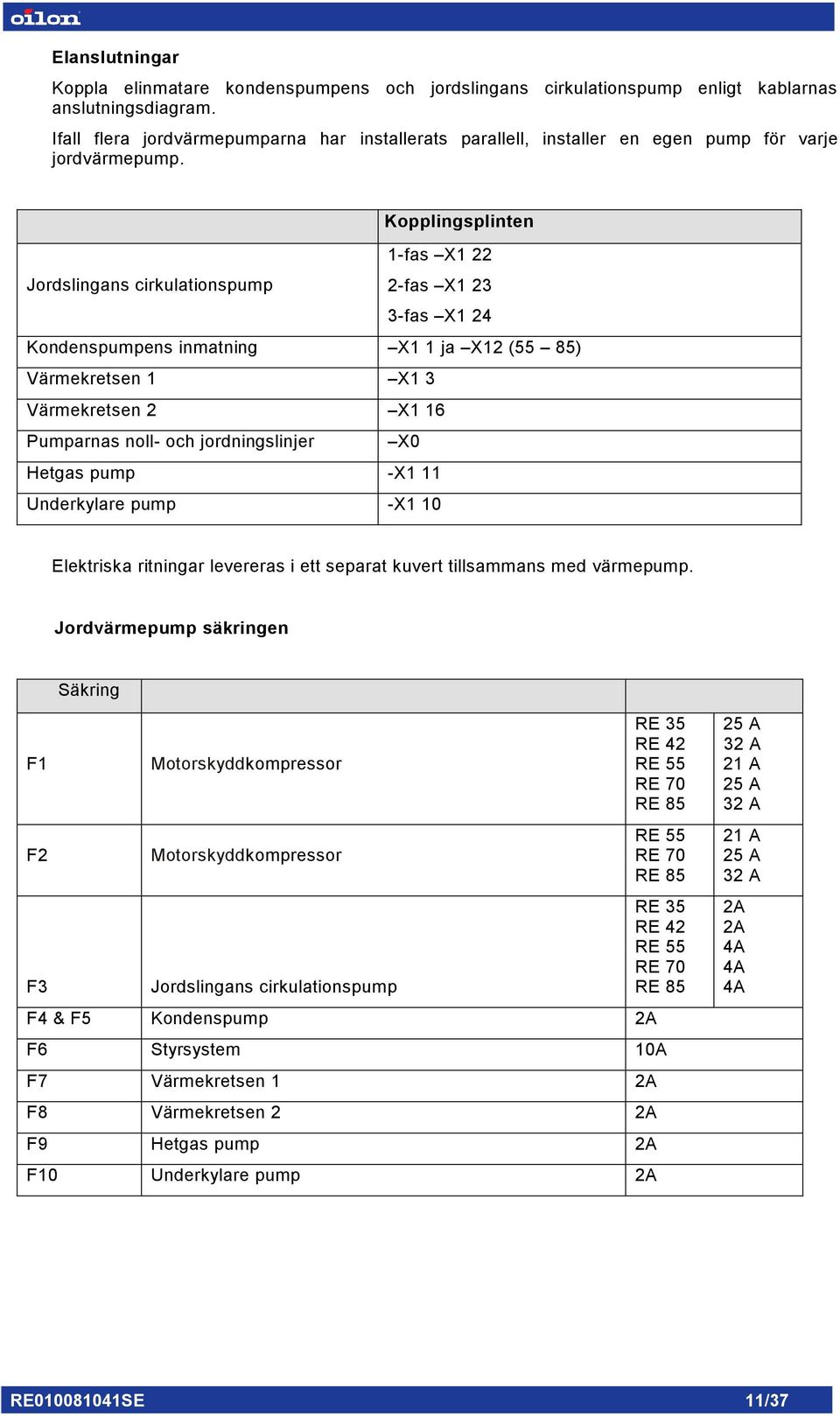

11 Elanslutningar Koppla elinmatare kondenspumpens och jordslingans cirkulationspump enligt kablarnas anslutningsdiagram. Ifall flera jordvärmepumparna har installerats parallell, installer en egen pump för varje jordvärmepump. Kopplingsplinten 1-fas X1 22 Jordslingans cirkulationspump 2-fas X fas X1 24 Kondenspumpens inmatning X1 1 ja X12 (55 85) Värmekretsen 1 X1 3 Värmekretsen 2 X1 16 Pumparnas noll- och jordningslinjer X0 Hetgas pump -X1 11 Underkylare pump -X1 10 Elektriska ritningar levereras i ett separat kuvert tillsammans med värmepump. Jordvärmepump säkringen Säkring F1 F2 F3 Motorskyddkompressor Motorskyddkompressor Jordslingans cirkulationspump F4 & F5 Kondenspump 2A RE 35 RE 42 RE 55 RE 70 RE 85 RE 55 RE 70 RE 85 RE 35 RE 42 RE 55 RE 70 RE 85 F6 Styrsystem 10A F7 Värmekretsen 1 2A F8 Värmekretsen 2 2A F9 Hetgas pump 2A F10 Underkylare pump 2A 25 A 32 A 21 A 25 A 32 A 21 A 25 A 32 A 2A 2A 4A 4A 4A RE SE 11/37
12 Givarekopplingar Bild 4. Givarekopplingar 1. Varmvattenberedare nedtill 2. Varmvattenberedare mitt 3. Framledningsvattengivare VK 1 4. Uttemperatur-givare 5. Varmvattenberedare överdel/vv-beredare RE SE 12/37
13 5. Värmepumpens utrymmesbehov VIKTIGT! Det bör finnas en golvbrunn i utrymmet där pumpen ska installeras. Följ byggnadsinstruktioner och bestämmelser vid installationen. Försök placera värmepumpen på ett jämnt underlag. Det går att finjustera pumpens ställning med justeringsfötterna på bottnen av pumpen. Till exempel med två pumpkärren pumpen kan justeras vågrätt. Det rekommenderas att jordvärmepumpen placeras i ett separat tekniskt utrymme. Undvik att installera pumpen mot ljudkänsligt väggmaterial Placera värmepumpen så att den är ca. 300 mm från väggen. Värmepumpens alla kopplingar ligger i pumpens bak, och kopplingar kan böjs i utvald riktning. Det behövs ett utrymme på ca. 500 mm till vänster för alla RE -pumparna så det är möjligt att göra kopplingar i pumpens bak. Med RE -55, RE -70 och RE -85 pumpar, lämna 500 mm service utrymme till pumpens högra sida. Värmenätverkets kopplingar ligger i framsida av varmvattenberedaren, ävensom tappvattenkopplingar. RE SE 13/37

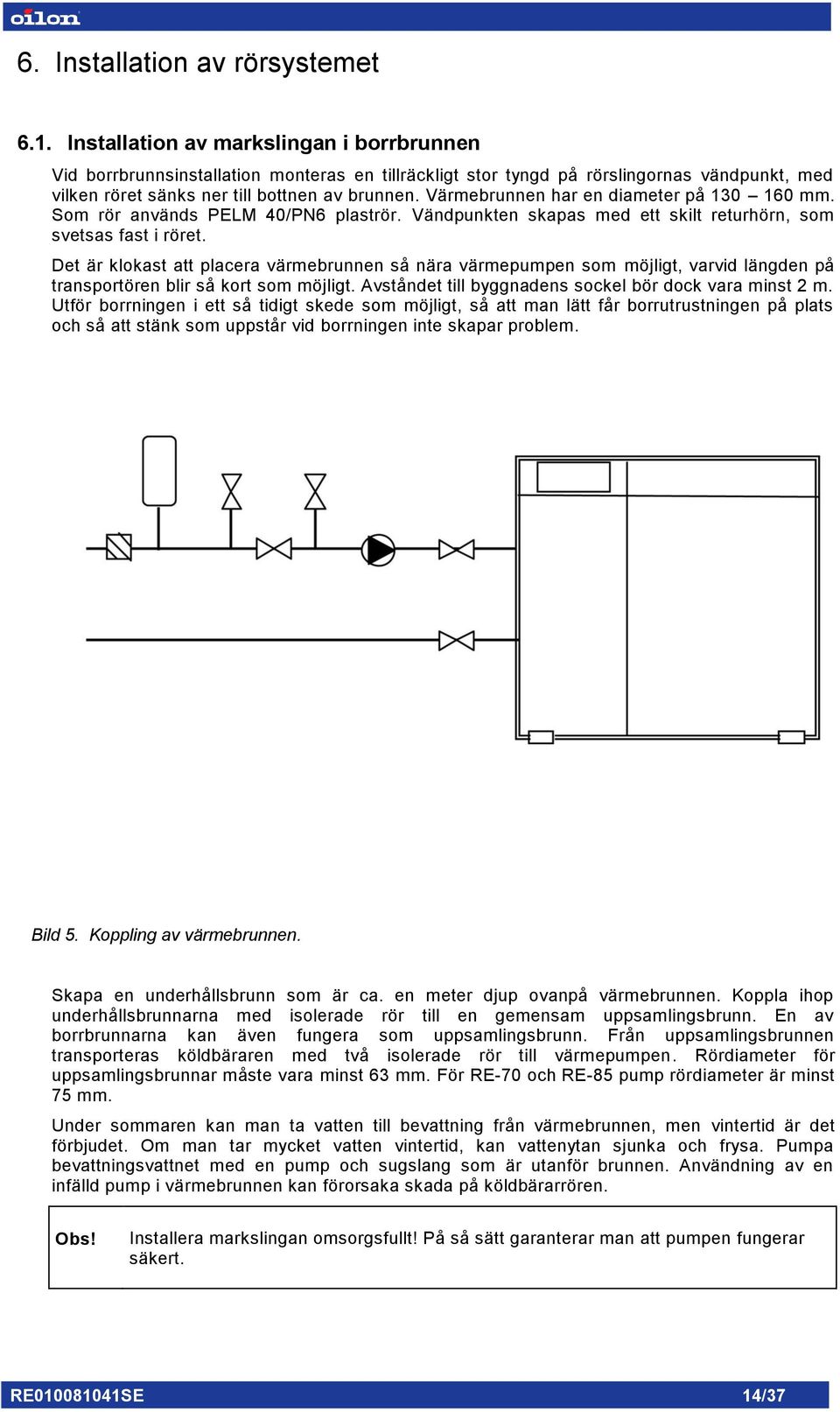

14 6. Installation av rörsystemet 6.1. Installation av markslingan i borrbrunnen Vid borrbrunnsinstallation monteras en tillräckligt stor tyngd på rörslingornas vändpunkt, med vilken röret sänks ner till bottnen av brunnen. Värmebrunnen har en diameter på mm. Som rör används PELM 40/PN6 plaströr. Vändpunkten skapas med ett skilt returhörn, som svetsas fast i röret. Det är klokast att placera värmebrunnen så nära värmepumpen som möjligt, varvid längden på transportören blir så kort som möjligt. Avståndet till byggnadens sockel bör dock vara minst 2 m. Utför borrningen i ett så tidigt skede som möjligt, så att man lätt får borrutrustningen på plats och så att stänk som uppstår vid borrningen inte skapar problem. Bild 5. Koppling av värmebrunnen. Skapa en underhållsbrunn som är ca. en meter djup ovanpå värmebrunnen. Koppla ihop underhållsbrunnarna med isolerade rör till en gemensam uppsamlingsbrunn. En av borrbrunnarna kan även fungera som uppsamlingsbrunn. Från uppsamlingsbrunnen transporteras köldbäraren med två isolerade rör till värmepumpen. Rördiameter för uppsamlingsbrunnar måste vara minst 63 mm. För RE-70 och RE-85 pump rördiameter är minst 75 mm. Under sommaren kan man ta vatten till bevattning från värmebrunnen, men vintertid är det förbjudet. Om man tar mycket vatten vintertid, kan vattenytan sjunka och frysa. Pumpa bevattningsvattnet med en pump och sugslang som är utanför brunnen. Användning av en infälld pump i värmebrunnen kan förorsaka skada på köldbärarrören. Obs! Installera markslingan omsorgsfullt! På så sätt garanterar man att pumpen fungerar säkert. RE SE 14/37
15 Skräp filter Bild 6. Installation av två parallella värmebrunnar. Avståndet mellan de parallella brunnarna bör vara minst 15 m. Det är önskvärt att man installerar linjeregleringsventiler på de parallella slingorna, och värmemätare på retursidan, så att vattenflödet i det parallella rören kan balanseras. RE SE 15/37
16 6.2. Väg underskrids och genomföring 1. Märkband 2. Tätad fylljor 3. Isoleringsränna + skyddsrör Bild 7. Markslingans och skyddsrörets genomföring.. Den minsta böjningsradien är 1,0 m. Använd vinkelmuffar i de tväraste hörnen. I vanliga fall används alltid vinkelmuffar mellan intaget och värmepumpen. Skapa väggens och underlagets intag med t.ex. två 110 mm v avloppsrör. Använd t.ex. cellgummi-liknande isolering eller jordplattor som isoleringsmaterial från pumpen till rördikets botten. 1. Markytan 2. Fylljord 3. Styroxisolering 4. Jordrör + styroxsmycke Bild 8. Isolering när väg underskrids. RE SE 16/37
17 6.3. Installation av markslingan till vattendrag Vattandrag lämpar sig som värmekälla på ställen där vattandraget är minst 2 m djupt redan i närheten av stranden. Dessutom bör avståndet mellan byggnaden och stranden vara mindre än 50 m, så att konstruktionen av transportröret från huset till stranden lönar sig. Installera inte markslinga i rinnande flod. Installation av rörsystemet kräver tillstånd från vattenområdets ägare. Rörsystemets inverkan på vattendragets ekologi är minimal, vilket innebär att det inte brukar vara problem med att få tillstånd. Använd ett likadant plaströr som vid jordinstallation som kollektorrör. Förankra rören på bottnen av vattendraget med hjälp av betongtyngder, så att islager som eventuellt bildas runt rören inte lyfter upp röret från bottnen. Montera fast betongtyngderna (5 15 kg) vid röret med ca. 2 m mellanrum beroende på vikt, och fäst dem ordentligt vid röret med robusta plast/nylon buntband. Om vattendraget är mindre än 2 m djupt nära stranden, bör man gräva ner rören på bottnen av vattendraget tills tillräckligt djup uppnås. Observera att runt röret bildas is som kan frysa fast i vattendragets istäcke, varvid vårens höjda vattennivå river med sig rören. Röret som går från värmepumpen till vattendraget kan utnyttjas i värmeupptagningen. Isolera röret som går tillbaka till värmepumpen, så att värmen som samlats från vattendraget inte försvinner in i jordenmånen. 1. Köldbärarrör, nergrävt på bottnen 2. Betongtyngder 3. Returrör, bör isoleras Bild 9. Installation av markslingan i vattendrag Obs! Installera markslingan omsorgsfullt! På så sätt garanteras att pumpen fungerar säkert. RE SE 17/37
18 7. Jordvärmepumpens anslutning till byggnadens nedkylning Om borrbrunnen används som jordvärmepumpens värmekälla kan köldbärarkretsen utnyttjas till nedkylning av byggnaden sommartid. Ta en separat förgrening från jordslingan och led den till luftkonditioneringsenheten till det integrerade nedkylningsbatteriet eller till det skilda nedkylningsbatteriet som placerats i tilluftsgången. Installera ett separat nedkylningsbatteri åt cirkulationsslingan med en egen cirkulationspump och trevägsventil. RE jordvärmepumpen kan använda också ett separat nedkylnings cirkulation, och då kan utrymmet nedkylas med nedkylningskonvektorer. Obs! Kontrollera anslutningen för varje enhet i VÅV -maskinens bruksanvisning. Bild 10. Principiell bild av jordslingans anslutning till byggnadens nedkylning Om ett horisontellt rörsystem i övre jordskiktet eller ett vattendrag fungerar som markslinga lönar det sig inte att installera nedkylningssystem. Sommartid stiger jordmånens och vattendragets temperatur så högt att knappt någon nedklyningseffekt uppnås. RE SE 18/37

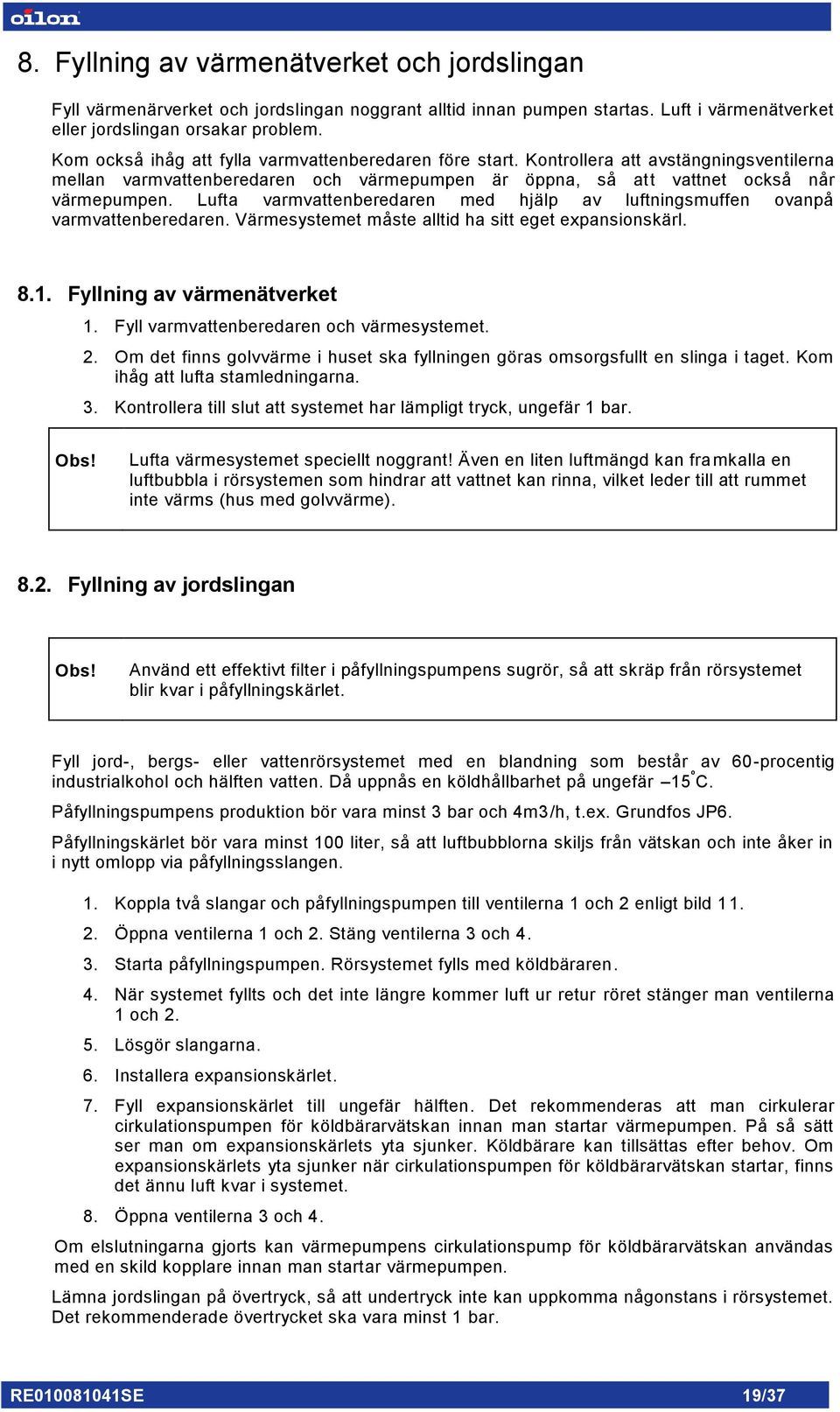

19 8. Fyllning av värmenätverket och jordslingan Fyll värmenärverket och jordslingan noggrant alltid innan pumpen startas. Luft i värmenätverket eller jordslingan orsakar problem. Kom också ihåg att fylla varmvattenberedaren före start. Kontrollera att avstängningsventilerna mellan varmvattenberedaren och värmepumpen är öppna, så att vattnet också når värmepumpen. Lufta varmvattenberedaren med hjälp av luftningsmuffen ovanpå varmvattenberedaren. Värmesystemet måste alltid ha sitt eget expansionskärl Fyllning av värmenätverket 1. Fyll varmvattenberedaren och värmesystemet. 2. Om det finns golvvärme i huset ska fyllningen göras omsorgsfullt en slinga i taget. Kom ihåg att lufta stamledningarna. 3. Kontrollera till slut att systemet har lämpligt tryck, ungefär 1 bar. Obs! Lufta värmesystemet speciellt noggrant! Även en liten luftmängd kan framkalla en luftbubbla i rörsystemen som hindrar att vattnet kan rinna, vilket leder till att rummet inte värms (hus med golvvärme) Fyllning av jordslingan Obs! Använd ett effektivt filter i påfyllningspumpens sugrör, så att skräp från rörsystemet blir kvar i påfyllningskärlet. Fyll jord-, bergs- eller vattenrörsystemet med en blandning som består av 60-procentig industrialkohol och hälften vatten. Då uppnås en köldhållbarhet på ungefär 15 º C. Påfyllningspumpens produktion bör vara minst 3 bar och 4m3/h, t.ex. Grundfos JP6. Påfyllningskärlet bör vara minst 100 liter, så att luftbubblorna skiljs från vätskan och inte åker in i nytt omlopp via påfyllningsslangen. 1. Koppla två slangar och påfyllningspumpen till ventilerna 1 och 2 enligt bild Öppna ventilerna 1 och 2. Stäng ventilerna 3 och Starta påfyllningspumpen. Rörsystemet fylls med köldbäraren. 4. När systemet fyllts och det inte längre kommer luft ur retur röret stänger man ventilerna 1 och Lösgör slangarna. 6. Installera expansionskärlet. 7. Fyll expansionskärlet till ungefär hälften. Det rekommenderas att man cirkulerar cirkulationspumpen för köldbärarvätskan innan man startar värmepumpen. På så sätt ser man om expansionskärlets yta sjunker. Köldbärare kan tillsättas efter behov. Om expansionskärlets yta sjunker när cirkulationspumpen för köldbärarvätskan startar, finns det ännu luft kvar i systemet. 8. Öppna ventilerna 3 och 4. Om elslutningarna gjorts kan värmepumpens cirkulationspump för köldbärarvätskan användas med en skild kopplare innan man startar värmepumpen. Lämna jordslingan på övertryck, så att undertryck inte kan uppkomma någonstans i rörsystemet. Det rekommenderade övertrycket ska vara minst 1 bar. RE SE 19/37
20 Bild 11. Jordslingans fyllning. När elanslutningarna gjorts: 1. Koppla huvudkopplaren Q1, styrsäkringen F6 och säkring F3 på jordslingans cirkulationspump. 2. Starta cirkulationspumpen för köldbärarvätskan med manuella kopplaren S3. 3. Kontrollera att pumpen cirkulerar köldbäraren. Obs! Kontrollera att det inte finns luft i systemet. RE SE 20/37
21 9. Ibruktagande VIKTIGT! Fyll och lufta markslingan och värmesystemet innan värmepumpen tas i bruk. Kontrollera att det inte finns läckage i systemet. När el- och röranslutningarna samt fyllningarna gjorts: 1. Kontrollera att de nödvändiga temperaturgivarna, ventilerna och pumparna anslutits. 2. Bekanta dig med stycke 11 och de avsnitt i bruksanvisningen som behandlar styrsystemet. 3. Kontrollera att alla säkringar är i 0 -läge. 4. Koppla huvudkopplaren Q1 och säkringen F6 till 1 -läge. Det dröjer en stund innan styrsystemet startar. 5. Eftersom kompressorns motorskydd F1/F2 är i 0 -läge, meddelar styrsystemet felet om kompressorns överström och asymmetri moment Koppla på säkringarna F3, F4 och F5. 7. Koppla på kompressorns motorskydd F1. 8. Tryck på knappen reset och tryck på OK. 9. Om momenten har kopplats på i fel ordning visas ett meddelande i rutan: asymmetri moment 3, och kompressorn stannar. Koppla bort strömmen på huvudkopplaren och i elcentralen. Byt ordning på momenten. 10. Koppla på strömmen på nytt på huvudkopplaren Q När kompressorn hålls igång, kopplar man på de andra säkringarna i läge Ställ in värmediagramen och radera vid behov värmekrets 2 från inställningarna, se Radering av värmekrets 2 från användning. Obs! Fyll till sist i installationsprotokollet! RE SE 21/37
22 10. Styrsystemets ibruktagandemenyer Styrpanelens funktioner Bild Tappvatten knapp, koppling av tappvattnets uppvärming 2. Val av läge för värmesystemet: Avkyla (Välj med nedkylningsknapp, inte i bruk) Automatisk (Tidsbestämd) Fortlöpande komfort Nedsatt Förhindrande av isbildning 3. Info -knapp, visar mätvärden och störningar 4. Retur -knapp, avslutar redigering av inställningarna och återställer menyerna. 5. Väljare, redigering av komfortinställningen, förflyttning i menyerna, redigering av inställningarna 6. OK -knapp, val och godkännande 7. Nedkylningsknapp 8. Kvitteringsknapp, kvittering av störningar osv. RE SE 22/37
23 10.2. Operation Bläddring i menyer 1. Tryck på OK -knappen för att komma till menyerna. 2. Välj önskad meny med väljaren och tryck på OK -knappen. 3. Sök den undermeny eller det värde du önskar ändra och tryck på OK -knappen. 4. Vrid på väljaren för att justera värdet eller valet. Om inställningen inte ändras inom 5 sekunder återgår systemet till startmenyn. 5. Tryck på OK -knappen för att godkänna värdet. Med Retur -knappen kan man förflytta sig bakåt i menyn utan att göra ändringar Användarnivåer Slutanvändare Ibruktagande Expert, kräver kod OEM, kräver kod OEM2, kräver kod Ändring av användarnivå 1. Välj ändring av användarnivå från utgångsläget. 2. Tryck på OK -knappen. 3. Listan över användarnivåer visas då man trycker på Info -knappen i tre sekunder. 4. Välj användarnivå genom att vrida på väljaren och bekräfta valet med OK -knappen Förflyttning till ibruktagandeläge 1. Förflytta dig från utgångsläge till ibruktagandeläge genom att först trycka på OK - knappen. 2. Tryck på Info -knappen i tre sekunder, varvid användarnivåmenyn visas. Slutanvändaroch ibruktagandemenyerna fungerar utan kod, andra nivåer har verifierats med en kod. 3. Välj ibruktagandenivå, så att raderna som hör samman med denna nivå blir synliga. RE SE 23/37
24 2000D Grundfunktioner vid ibruktagande Avlägsning av värmekretsens 2 Om det endast finns en värmekrets i systemet, kan värmekretsen 2 tas ur bruk. Detta görs i menyn Konfiguration rad 5712: Värmekrets 2. Radens fabriksinställningsvärde är on. Värmekrets 2 avlägsnas då inställningvärdet ändras till off Reglering av värmekretsar Ställ först in värmekurvan (-kurvorna) på rimliga värden på raderna 720 (1) och 1020 (2). På bilden nedan visas kurvgruppen vid en temperaturbegäran på 20 grader i lägenheten. C ,5 3 2,75 2,5 2,25 2 1,75 1,5 1,25 1 0, ,5 30 0, C Fabriksinställningen är 0,8, som kan passa direkt för ett radiatorvärmt hus. För ett hus med golvvärme bör kurvan sänkas ungefär till nivå 0,5. Man kan använda förflyttning av värmekurvan till att trimma värmekretsens inställningsvärde. Då fortsätter lutningen att motsvara kurvans styrning, men inställningsvärdet stiger eller sjunker. En +teckens ändring höjer kretsens inställningsvärde och en teckens ändring sänker inställningsvärdet. Ändringen görs på raderna 721 (1) och 1021 (2). Maximigränserna för slingornas temperaturområden visas på raderna 741 (1) och 1041 (2). Minimigränserna för slingorna ges på raderna 740 (1) och 1040 (2) Reglering av tappvattnets värden Vid ibruktagande kan man ändra tappvattnets styrning t.ex. genom att kontinuerligt begära ett nominellt värde. Då har tidsbestämningen ingen betydelse. Styrningen ändras i Tappvatten - menyn på rad Relätest Om någon enhet inte fungerar, kan en relätest klargöra om elledningarna kopplats rätt. Relätesten är i Retur/Start testningsmenyn på rad 7700: Relätest. Obs! När starterna testats, bör rad 7700 återställas till läget ingen test. Om detta inte görs blir värmepumpen kvar i Relätest -läge och startar inte. RE SE 24/37
25 10.4. Styrrader Klockslag och datum Rad Innehåll Timmar/minuter Inställning av klockslag Dag/månad Inställning av datum År Inställning av årtal Användarfunktioner Rad 20 Innehåll Språk Val av användarterminalens språk Tidsinställning Värmekrets 1 Rad Innehåll Förval Välj datum, som tidsgränser ställs in för. 1. Period on Klockslag då värmenivån höjs till komfortnivå 1. Period off Klockslag då värmenivån sänks till en lägre nivå. 2. Period on Klockslag då värmenivån höjs till komfortnivå. 2. Period off Klockslag då värmenivån sänks till en lägre nivå. 3. Period on Klockslag då värmenivån höjs till komfortnivå. 3. Period off Klockslag då värmenivån sänks till en lägre nivå. Standardvärden Ja återställer ursprungsvärdena. RE SE 25/37
26 Tidsinställning 3 LPP Rad Innehåll Förval Välj datum, som tidsgränser ställs in för. 1. Period on Klockslag då värmenivån höjs till komfortnivå. 1. Period off Klockslag då värmenivån sänks till en lägre nivå. 2. Period on Klockslag då värmenivån höjs till komfortnivå. 2. Period off Klockslag då värmenivån sänks till en lägre nivå. 3. Period on Klockslag då värmenivån höjs till komfortnivå. 3. Period off Klockslag då värmenivån sänks till en lägre nivå. Standardvärden Ja återställer ursprungsvärdena Tidsinställning 4 Tappvatten Rad Innehåll Förval Välj datum, som tidsgränser ställs in för. 1. Period on Klockslag då värmenivån höjs till komfortnivå. 1. Period off Klockslag då värmenivån sänks till en lägre nivå. 2. Period on Klockslag då värmenivån höjs till komfortnivå. 2. Period off Klockslag då värmenivån sänks till en lägre nivå. 3. Period on Klockslag då värmenivån höjs till komfortnivå. 3. Period off Klockslag då värmenivån sänks till en lägre nivå. Standardvärden Ja återställer ursprungsvärdena. RE SE 26/37
27 Värmekrets 1/Värmekrets 2 Rad Innehåll 710 Inställningsvärde för komfortanvänding. Ställer in den rumstemperatur för värmekretsen, som måste uppnås i komfortläge. 712 Nedsatt inställningsvärde. Ställer in den rumstemperatur för värmekretsen, som måste uppnås i nedsatt läge. 720 Värmekurvans lutning. Se värmekurvans ändring vid punkten kurvor. 730 Värmegräns Sommar/Vinter. Temperatur då värmekretsen stannas eller startas. Fungerar endast i automatläge. 714 (1), 1014 (2) 721 (1), 1021 (2) 726 (1), 1026 (2) 740, 741 (1), 1040, 1041 (2) 750 (1), 1050 (2) 856, 857 (1), 1056, 1057(2) 900 (1), 1200 (2) 1300 På dessa rader kan man ändra frysskyddets inställningsvärde. Ändra inte fabriksinställningen 10 grader utan bra orsak. Genom att ändra värdet på denna rad kan man sänka eller höja innetemperaturen, om kurvans lutning är lämplig för värmekretsen, men temperaturen fortfarande är för låg eller hög i förhållande till inställningen. En +-teckens ändring höjer kretsens inställningsvärde och rumstemperaturen, en teckens ändring har motsatt effekt. På dessa rader kopplas värmekurvans anpassning på eller av. Värmekurvans anpassning kräver en innerenhet (tilläggsutrustning) för att fungera. Om innerenheten är i bruk och anpassningen påkopplad, bör rummet vara ett lämpligt referensrum och rumseffekten bör vara i intervallen (rad 750(1) och 1050 (2)). I rummet bör inte finnas thermostat reglerade ventiler i radiatorer. Om sådana finns, måste de öppnas helt. Också rumstemperaturen beaktas i reglering av framledningsvattnets temperatur. På dessa rader visas de maximi- och minimitemperaturer mellan vilka värmekretsens framledningsvatten kan variera. Det här är ett bra sätt att begränsa t.ex. temperaturen på golvvärmeplatsens framledningsvatten till tillräckligt låg. I golvvärmeslingor borde maximitemperaturen begränsas till ungefär 40 grader. Golvtorkning kan utföras genom att begränsa maximitemperaturen till 25 grader. Om rumsenheten är i bruk, kan man på dessa rader bestämma med hur stor procentandel rumstemperaturen tas med i regleringen av värmekretsens temperatur. Slingans temperatur kan till och med drivas uteslutande med rumstemperaturen som utgångspunkt. Rekommenderade värden för rumseffekt är: 60 % när referensrummet är bra, och 20 % när referensrummet är dåligt. På dessa rader visas nuvarande golvtorkningsdatum samt förbrukade golvtorkningsdatum. Golvtorkningsfunktionen kan kopplas på endast i expertläge, så att risken att skada golvet ska vara så liten som möjligt. Användningssättets växlingskoppling bestämmer det värmeläge dit kretsen går när H1, H2 eller H3 kopplingen stängs (när ändring av användningssätt bestämts). Användningssätt. Bestämmer kretsens användningssätt Inställningsvärde för komfortanvänding. Ställer in den rumstemperatur för värmekretsen, som måste uppnås i komfortläge. Nedsatt inställningsvärde. Ställer in den rumstemperatur för värmekretsen, som måste uppnås i nedsatt läge. Värmekurvans lutning. Se värmekurvans ändring vid punkten kurvor. Värmegräns Sommar/Vinter. Temperatur då värmekretsen stannas eller startas. Fungerar endast i automatläge Semester Värmekrets 1/Värmekrets 2 RE SE 27/37
28 Rad Parameter Förval Välj periodens nummer, möjlighet att använda 8 olika tidsintervaller. Början Datum då inställningsvärdet sänks. Slut Datum då inställningsvärdet återställs. Användarnivå Bestäm, vilken nivå temperaturen ska sänkas till. Förval Välj periodens nummer, möjlighet att använda 8 olika tidsintervaller. Början Datum då inställningsvärdet sänks. Slut Datum då inställningsvärdet återställs. Användarnivå Bestäm, vilken nivå temperaturen ska sänkas till Tappvatten Rad Innehåll Avreglering. Tappvattnet kan avregleras på tre sätt: - 24 h/ dygn, varvid inställningsvärdet är ett nominellt värde. - Värmeskretsens tidsinställningar, varvid inställningsvärdet är ett nominellt värde med värmekretsens utvalda tidsintervaller, nedsatta vid annat tillfälle. Tidsinställning 4/tappvatten, varvid inställningsvärdet är ett nominellt värde med tidsinställning 4/tappvatten utvalda tidsintervaller, nedsatta vid annat tillfälle. Avreglering av cirkulationspump. Om man vill ha tappvattnets cirkulationspump i systemet, kan den kopplas till Qx -starten i styrsystemet. Qx -starten måste bestämmas som tappvattnets cirkulationspump. Då fungerar cirkulationspumpen under de tidsintervaller som fastställts på raderna. Alternativ: - Tidsinställningar 3/4/5: Då drivs det varma vattnets cirkulationspump, när den valda tidsinställningen är aktiv. - Avreglering av tappvattnet: Cirkulationspumpen drivs endast när uppvärmningen av tappvattnet avreglerats. - Tappvattnets cirkulationspump kan också kopplas fristående från systemet, varvid den fungerar hela tiden. RE SE 28/37
29 Värmepump Rad , Innehåll Extra varmvattenberedare till nödladdning. På denna rad fastställs om värmepumpen används till nödladdning av extravarmvattenberedaren. Extra varmvattenberedare TILL full laddning. På denna rad fastställs om jordvärmepumpen i huvudsak används till full laddning av extravarmvattenberedaren. Reglering av kondensorns givare. På denna rad fastställs om temperaturskillnaden nollställs över kondensorn automatiskt genast, inte alls eller under förgången av kondenspumpen. Temperaturskillnaden nollställs, om enheten slår larm och det står klart att värmegivarna har en klar skillnad i mätningen. Givarnas regleringsrader. På dessa rader kan pumpens retur och startgivarnas temperaturvisning ändras. Den här raden upplyser om temperaturerna har ändrats Nödladdning Nödladdning lönar sig att använda, om dubbeltariff för el är i bruk. Nödladdning kan aktiveras på rad 4711: Tidpunkten för nödladdning enligt klockan eller med enkeltariff-signal som anslust till EX2. Rad 4709, Innehåll Nödladdningens minimi- och maximitemperaturer. För minimitemperaturen fastställs ett gränsvärde, som temperaturen minst måste stiga till, och för maximitemperaturen ett gränsvärde som det får stiga till. Om temperaturbegäran är mindre eller större än de fastställda gränserna, kör raderna 4709 och 4710 i nödladdningen över dessa inställningsvärden. Nödladdningens tidpunkt. Enligt inställning nödladdning utförs inte enligt klockan. Annars påbörjas nödladdningen vid angiven tidpunkt. Nödladdningens maximitid. Om inställningsvärdet inte uppnåtts under nödladdningens maximitid, avbryts nödladdningen. RE SE 29/37
30 Konfigurering Rad 5700 Innehåll Förinställning. På den här raden bör kontrollnumret vara 8. Det får inte ändras! Dessutom står det i rutan om grundinstallationen ändrats Värmekrets 1: Fastställer om VK 1 är i bruk Värmekrets 2: Fastställer om VK 2 är i bruk , 5891, , 6213, 6215, 6217 Kombinationsbehållare: Bestämmer om uppvärmningen av värmen och tappvattnet är i samma varmvattenberedare. Om överhettare eller hybridvarmvattenberedare är i bruk (SHAK, SHB eller AWB), är dessa kombinations-varmvattenberedare. Om en skild hetgas-varmvattenberedare är i bruk, väljer man nej. Bestämning av QX 1-3 starterna. För starterna kan kopplas till exempel tappvatten cirkulations pump, solfångarpump etc. Komma ihåg att ansluta 2A säkring mellan kontakt tas om direkt från reglaget utan relä. Dessa radet ger kontrollnummer till systemet. Numren ger information om systemet har rätta inställningar Störningar Rad Innehåll Kvittering av larmreläet. Om man för värmepumpen har fastställt utgången för alarminfo via reläet QX till det externa systemet, kan man kvittera reläet på denna rad. Feluppgiften för pumpen blir kvar. Kvittering av värmepumpen. På den här raden kan man återställa värmepumpen till funktion efter en störning, om störningen inte längre är i kraft Värmeproducentens diagnos Rad Innehåll Värde på värmepumpens returvatten. Visar temperaturen av vattnet som returnerar till värmepumpen. Inställningsvärde för värmepumpens returvatten. Visar inställningsvärdet av vattnet som returnerar till värmepumpen. Temperaturen på värmepumpens framlednings vatten. Visar temperatur av vattnet som från kondensorn. Källans ingångs temperatur. Visar temperatur av kollektorslingan till värmepumpen. Källans utgångs temperatur. Visar temperatur av kollektorslingan från värmepumpen. RE SE 30/37
31 Användar diagnos Rad Innehåll Utetemperatur Nyvarande utetemperaturen. Utetemperatur min Lägsta utetemperatur. Utetemperatur max Högsta utetemperatur. Rumtemperatur 1 Visar rumstemperatur 1 kretsen åt innergivaren, om en sådan finns. Rumsinställningsvärde 1 Rumsinställningsvärde för värmekrets 1. Framledningsvattnets temperatur 1 Temperatur för första kretsens framledningsvatten. Inställningsvärde för framledningsvatten 1 Inställningsvärde för första kretsens framledningsvatten. Rumstemperatur 2 Visar rumstemperatur 2 kretsen åt innergivaren, om en sådan finns. Rumsinställningsvärde 2 Rumsinställningsvärde för värmekrets 2. Framledningsvattnets temperatur 2 Temperatur för andra kretsens framledningsvatten. Inställningsvärde för framledningsvatten 2 Inställningsvärde för andra kretsens framledningsvatten. Rumstemperatur 2 Visar rumstemperatur 2 kretsen åt innergivaren, om en sådan finns. Rumsinställningsvärde Rumsinställningsvärde för värmekrets 2. Inställningsvärde 2 för framledningsvatten Inställningsvärde för 2-kretsens framledningsvatten Tappvattnets temperatur 1 Temperatur på varmvattenberedarens övre del. Inställningsvärde för tappvattnet Inställningsvärde för varmvattenberedarens övre del. Temperatur 1 på extra-varmvattenberedaren Temperatur på varmvattenberedarens mittersta del. Inställningsvärde för extra-varmvatten beredaren Inställningsvärde för nedre delen av varmvattenberedarens skiva. Temperatur 2 på extra-varmvattenberedaren Temperatur på varmvattenberedarens nedre del. RE SE 31/37
32 Service/Specialanvändning Rad : 7181, 7183, 7185, 7187, 7187 Innehåll På raderna visas tilläggsuppgifter om värmepumpen, speciellt om värmen och värmelägesskillnader (min/max) vid service intervall. Simulering av utetemperaturen. På den här raden kan man fylla i utetemperaturen, om utetemperaturens givare inte kopplats på ännu. Om utetemperaturens givare och det simulerade värdet inte fyllts i, förmodar värmepumpen att utetemperaturen är 0 grader. Den ansvarigas telefonnummer. På dessa rader fyller installatören i installationsföretagets telefonnummer, dit slutanvändaren kan vända sig för service Testning av Retur/Start Rad 7700 Innehåll Relätest. I problemfall kan man testa om en viss start fungerar. I den här menyn kan man starta enheter som kommer från olika starter, t.ex. värmekretsens shuntventil eller pumpar. Obs! Efter relätesten måste Rad 7700 återställas till värdet ingen test, annars fungerar inte värmepumpen! I menyn finns dessutom olika mätningar och tilläggsuppgifter. RE SE 32/37
33 11. Tekniska uppgifter RE Modell Eluppgifter Elanslutning 3 / N / PE 400 V 50 Hz Startström A* Max driftström A x 21 2 x 25 2 x 32 Säkringsstorlek 35 A 40 A 50 A 63 A 80 A Köldmediumslinga Köldmedium R407C Köldmedium mängd 7,5 kg 8,7 kg 11,3 kg 14,2 kg 15,8 kg Kompressor Scroll Aggregat Jordslinga ut/in 2" 2" 2" 2" 2" Vatten till/från kondensorn 2" 2" 2" 2" 2" Vatten till/från hetgasväxlare 1 1/4" 1 1/4" 1 1/4" 1 1/4" 1 1/4" Vatten till/från underkylare 1 1/4" 1 1/4" 1 1/4" 1 1/4" 1 1/4" Mått (mm) Djup, mm Bredd, mm Höjd, mm Temperatur Tappvattnets temperatur max ** Kapacitet EN (enligt standard) jordköldbära 0/35 Värme från jorden kw 26 31,9 45,8 52,0 63,8 Kompressorns eleffekt kw 7,9 9,6 13,0 15,8 19,2 Helhetsvärmeeffekt kw 33,9 41,5 58,8 67,8 83,0 COP 4,2 4,2 4,4 4,2 4,2 * Mjukstartanordning ** Utan hetgasväxlare RE SE 33/37
34 Bilagor BILAGA 1 Koppling av RE jordvärmepumpen intill oljepanna utan hetgasväxlare. BILAGA 2 Koppling av RE -jordvärmepumpen intill två varmvattenberedare utan hetgasväxlare. MANUAALI NRO 4/37
35 MANUAALI NRO 5/37
