1 AirCon Service Center ASC 2500 L o w E m i s s i o n Svensk Bruksanvisning

2 Innehåll 1 Om bruksanvisningen WAECO hotline Förklaring av symbolerna i bruksanvisningen Leveransomfattning Säkerhet Allmänna säkerhetsanvisningar Varningar på AirConServiceCenter Säkerhetsanordningar Ändamålsenlig användning AirConServiceCenter, översikt Framsidan Baksidan Den första igångsättningen Transportsäkring Språkval Aktivera företagsdata Ställa in klockan och datum Ändra förinställda värden Sätta in behållare för olja och spårmedel Mata in behållarnas storlek Påfyllning av den integrerade köldmediebehållaren Hämta info-menyn Användning Fullautomatisk Funktionstest A/C utan köldmedieservice Automatisk process Spola klimatanläggningen Användarkod Skapa personlig databas Servicearbeten Byta inbyggt filter Byta vakuumpumpsolja Korrektion av fyllningsmängd för längre serviceslangar Byta papper till skrivaren Byta WAECO flash-minneskort Rengöring och skötsel Avfallshantering Avfallshantering av återvunna material Lämna förpackningsmaterialet till avfallshantering Avfallshantering Byte av gammaloljebehållare Åtgärder vid störningar Tekniska data Tillbehör AirConServiceCenter 2

3 Om bruksanvisningen 1 Om bruksanvisningen I den här bruksanvisningen beskrivs återvinningstationen (AirConService Center) ASC2500 Bruksanvisningen riktar sig till personer, som utför underhållsarbeten på klimatanläggningar för fordon och har motsvarande kunskaper/utbildning. Bruksanvisningen innehåller all information som krävs för säker och effektiv användning av klimatservice-stationen. Läs den här bruksanvisningen noga innan enheten tas i bruk. Beakta även: WAECO-utbildningshandbok Klimatisering i fordon - grundläggande teknik Uppgifterna från köldmedietillverkaren Eventuellt särskilda, i företaget gällande, anvisningar om underhåll av klimatanläggningar i fordon Förvara bruksanvisningen i förvaringshyllan på AirConServiceCenter, så att den alltid finns till hands. 1.1 WAECO hotline Om du behöver ytterligare information om AirConServiceCenter, utöver den som finns i bruksanvisningen, v.g. ta kontakt med WAECO hotline (tel: ) 3 AirConServiceCenter

4 1.2 Förklaring av symbolerna i bruksanvisningen Format Betydelse Exempel xxxx Beteckningar som finns på enheten Om bruksanvisningen Tryck på ENTER -knappen. xxxx Meddelande på displayen Automatisk process Text Text 1. Text 2. Text 3. Text Text (1) Text (A) Uppräkning utan fast ordningsföljd Arbetssteg, som måste genomföras i angiven ordningsföljd Komponentnummer, visas på översikten (sida 9 och sida 10) Komponentbeteckningar, visas på bilderna till arbetsstegen säkerhetstryckvakt övertrycksventil 1. Anslut apparaten. 2. Slå på apparaten. 3. Tryck på valknappen. Mata in önskad data med knappsatsen (7). Demontera filterpatronen (E) på vänster sida. Risk för personskador eller risk för miljöskador Risk för skador på enheten eller andra sakskador Viktig information om effektiv användning av enheten AirConServiceCenter 4

5 Leveransomfattning 2 Leveransomfattning AirConServiceCenter och medföljande tillbehör har kontrollerats noga före leveransen. Kontrollera, vid leveransen, att inga delar saknas och att alla delar är oskadade. Informera genast företaget som har hand om transporten om delar saknas eller är skadade. ASC2500 (artikelnummer: S) Flaskventiladapter för WAECO-köldmedieflaskor Tillsluten behållare för förbukad olja (500 ml) Behållare för kompressorolja till klimatanläggningar Behållare för UV-spårmedel Behållare för ny olja, för den andra oljesorten Skyddskåpa Skyddsglasögon/skyddshandskar Bruksanvisning 5 AirConServiceCenter

6 Säkerhet 3 Säkerhet 3.1 Allmänna säkerhetsanvisningar Läs den här bruksanvisningen noga innan AirConServiceCenter används för första gången. Beakta även: WAECO-utbildningshandbok Klimatisering i fordon - grundläggande teknik Uppgifterna från köldmedietillverkaren Eventuellt särskilda, i företaget gällande, anvisningar om underhåll av klimatanläggningar i fordon Enheten får endast användas för här angivet ändamål. Använd endast köldmedium R 134a. Om det här köldmediet blandas med andra köldmedier kan det leda till skador på AirConServiceCenter resp. på fordonets klimatanläggning. Använd endast WAECOs spårmedel (UV-additiv). Om andra spårmedel används, kan det leda till skador på AirConServiceCenter. Använd personlig skyddsutrustning (skyddsglasögon och skyddshandskar) och undvik hudkontakt med köldmediet. Köldmediet tar upp värmen och det kan leda till förfrysningar. Andas inte in ångan från köldmediet. Köldmedieångan är inte giftig, men den tränger undan luftens syrgas. Gör inga ändringar eller ombyggnader på AirConServiceCenter. Kontrollera att apparaten och serviceslangarna är oskadade och alla ventiler är stängda före varje användning och före varje påfyllning av AirConServiceCenter. Använd aldrig AirConServiceCenter om den uppvisar skador. Använd endast godkända köldmedieflaskor med säkerhetsventil för påfyllning av AirConServiceCenter. Töm serviceslangarna innan de kopplas bort. Använd inte AirConServiceCenter i explosionsfarlig miljö (t.ex. batteriladdningsrum eller lackeringsbox). Använd alltid huvudbrytaren på AirConServiceCenter för påslagning och avstängning. Lämna inte enheten utan uppsikt när den är påslagen. 6 AirConServiceCenter

7 Kontrollera att det valda programmet har avslutats och att alla ventiler är stängda innan AirConServiceCenter stängs av. Annars kan det rinna ut köldmedium. Säkerhet Tillför inte tryckluft i köldmedieledningarna till AirConServiceCenter eller fordonets klimatanläggning. En blandning av tryckluft och köldmedium kan vara antändlig eller explosiv. 3.2 Varningar på AirConServiceCenter Observera! Beakta bruksanvisningen! Anslut enheten endast till uttag med 230 V / 50 Hz växelström! Skydda apparaten mot regn! Använd handskar vid hanteringen av köldmediet! Använd skyddsglasögon vid hanteringen av köldmediet! 3.3 Säkerhetsanordningar Säkerhetstryckvakt: stänger av kompressorn när normalt drifttryck överskrids. Övertrycksventil: extra säkerhetsanordning för att förhindra att rör och behållare brister, om övertrycket skulle fortsätta att stiga trots tryckvakt. AirConServiceCenter 7

8 Ändamålsenlig användning 4 Ändamålsenlig användning AirCon Service Center är avsedd för underhåll av fordonsklimatanläggningar. Apparaten är avsedd för professionell användning. AirCon Service Centers får endast användas av personer som har kännedom om och erfarenhet av underhåll av klimatanläggningar. AirCon Service Center får endast användas till underhåll av klimatanläggningar i vilka köldmediet R 134a används. WAECO övertar inget ansvar för skador som uppstår p.g.a. följande: användning för andra ändamål än de som beskrivs i den här bruksanvisningen ändringar på AirCon Service Center utan uttryckligt medgivande från WAECO skador på apparaten p.g.a. yttre påverkan felaktig hantering 8 AirConServiceCenter

9 5 AirConServiceCenter, översikt 5.1 Framsidan AirConServiceCenter, översikt Manometer för lågtrycksanslutning 2 Statuslampa röd påfyllning 3 Statuslampa blå evakuering (vakuum) 4 Statuslampa grön Tömning/återvinning 5 Manometer för högtrycksanslutning 6 Display 7 Knappsats 8 Frontkåpa 9 Låsbara framhjul AirConServiceCenter 9

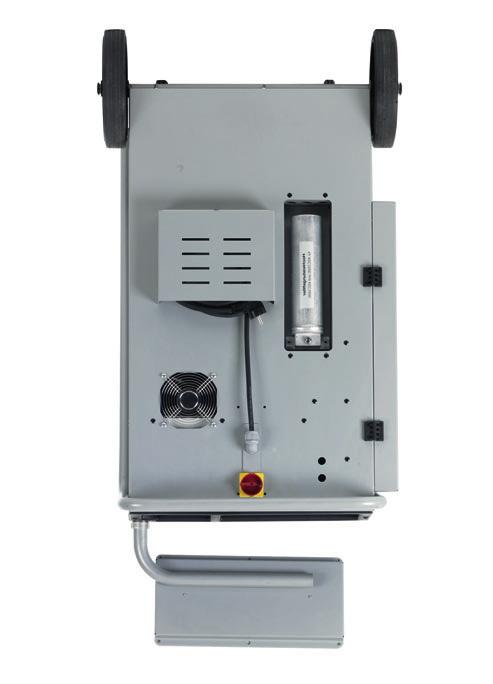

10 AirConServiceCenter, översikt 11 Huvudbrytare 12 Serviceslang lågtrycksanslutning (blå) 13 Serviceslang högtrycksanslutning (röd) 14 Servicekoppling för lågtrycksanslutning (blå) 15 Servicekoppling för högtrycksanslutning (röd) 16 Skrivare 17 Visningsenhet 5.2 Baksidan Behållare för PAG-olja 19 Behållare för spårmedel 20 Behållare för förbrukad olja 21 Lucka 10 AirConServiceCenter

11 Den första igångsättningen 6 Den första igångsättningen 6.1 Uppstart 1. Kör AirConServiceCenter till arbetsplatsen och lås framhjulen (11). 2. Anslut AirConServiceCenter till elnätet. 3. Ställ huvudbrytaren (23) på I för att slå på apparaten. På displayen (6) visas programvarans versionsnummer några sekunder: WAECO INTERNATIONAL ASC 2500 SW LE15 DB P.10 SN Sedan genomför AirConServiceCenter en självtest: Egen kontroll. Vid slutet av startförloppet går AirConServiceCenter över till standby-läget: Köldmedium g PAG olja ml. 315 Spårmedel ml :56:35 10/03/ Språkval 1. Välj, i standby-läget, Fler val med pilknapp eller : Fullautomatisk Automatisk process Fler val ENTER-OK 2. Bekräfta med ENTER 3. Välj, med pilknapp, Service. 4. Bekräfta med ENTER 5. Mata in lösenordet Välj önskat språk med pilknappen eller. 7. Bekräfta med ENTER. 8. Tryck på STOP. Det valda språket är nu aktiverat och AirConServiceCenter övergår till standby-läget. 12 AirConServiceCenter

12 6.3 Aktivera företagsdata Företagsdata skrivs ut tillsammans med varje serviceprotokoll. 1. Välj, i standby-läget, Fler val med pilknapp eller : Fullautomatisk Automatisk process Fler val ENTER-OK Den första igångsättningen 2. Bekräfta med ENTER. 3. Välj, med pilknapp, Service. 4. Bekräfta med ENTER. 5. Mata in lösenordet Företagsdata visas på displayens (6) tredje rad. Det går att mata in fem rader med vardera 20 tecken. På displayen anges numret på den visade företagsdataraden efter meddelandet Skriv in företags data ( 01 till 05 ). Välj önskad rad med pilknapparna eller. 7. Mata in datan med knappsatsen (7) och pilknapparna: tryck på info-knappen för att växla mellan stora och små bokstäver. Tryck kort på knappen C för att radera enstaka tecken. Radera hela raden genom att trycka ner C knappen en längre tid. 8. Bekräfta med ENTER. 9. Tryck på STOP. Inställda data är aktiva. 10. Tryck på STOP igen för att växla till standby-läget. AirConServiceCenter 13

13 Den första igångsättningen 6.4 Ställa in klockan och datum Datum och klockslag skrivs ut tillsammans med företagsdatan på varje serviceprotokoll. 1. Välj, i standby-läget, Fler val med pilknapp eller : Fullautomatisk Automatisk process Fler val ENTER-OK 2. Bekräfta med ENTER. 3. Välj, med pilknapp, Service. 4. Bekräfta med ENTER. 5. Mata in lösenordet Mata in önskad data med knappsatsen och pilknapparna. 7. Bekräfta med ENTER. 8. Tryck på STOP för att växla till standby-läget. 14 AirConServiceCenter

14 6.5 Ändra förinställda värden Den första igångsättningen AirConServiceCenter har förinställda värden för de viktigaste servicearbetena. De här värdena visas automatiskt när en meny aktiveras. Följande förinställda värden kan anpassas (ändras): Parameter: Förinställt från fabrik: Trycktömning Kontrolltid min. 1 Vakuum tid min. 20 Vakuum kontroll min. 4 PAG olja ml. 0 Spårmedel ml 7 Fyllnadsmängd g 500 Skriva ut återvunnen mängd? Ja 1. Välj, i standby-läget, Fler val med pilknapp eller : Fullautomatisk Automatisk process Fler val ENTER-OK 2. Bekräfta med ENTER. 3. Välj, med pilknapp, Service. 4. Bekräfta med ENTER. 5. Mata in lösenordet Mata in önskad data med knappsatsen och pilknapparna. 7. Bekräfta med ENTER. 8. Tryck på STOP för att växla till standby-läget. AirConServiceCenter 15

15 Den första igångsättningen 6.6 Sätta in behållare för olja och spårmedel Den aktuella mängden visas i info-menyn. 1. Öppna luckan (21) på den vänstra sidan och sätt behållarna på snabblåsen: - behållaren för PAG-olja (18) - behållaren för spårmedel (19) och - behållaren för förbukad olja (20) Stäng luckan (21). 3. Mata in storleken på behållarna för PAG-olja och spårmedel (se kapitel Mata in behållarnas storlek på sidan 17). 16 AirConServiceCenter

16 Den första igångsättningen 6.7 Mata in behållarnas storlek För PAG-olja och UV-spårmedel kan man använda behållare på 500 ml (B) eller 250 ml (C). Behållarnas storlek måste matas in på AirConServiceCenter. B C 1. Välj, i standby-läget, Fler val med pilknapp eller : Fullautomatisk Automatisk process Fler val ENTER-OK 2. Bekräfta med ENTER. 3. Välj, med pilknapp, Service. 4. Bekräfta med ENTER. 5. Mata in lösenordet Aktivera önskat fält med pilknapparna (de mörka fälten är aktiverade). 7. Bekräfta med ENTER. 8. Tryck på STOP för att växla till standby-läget. 9. Kontrollera vågarnas nollpunkt (se sidan 29). AirConServiceCenter 17

17 Den första igångsättningen 6.8 Påfyllning av den integrerade köldmediebehållaren När AirConServiceCenter används för första gången måste den integrerade köldmediebehållaren fyllas på med minst 5000g köldmedium (ur en extern flaska). Beakta uppgifterna på köldmedieflaskorna! Den aktuella mängden visas i info-menyn (se kapitel Hämta info-menyn på sidan 19). Det finns tre olika sorters köldmedieflaskor: Köldmedieflaskor utan insugningsrör (t.ex. WAECO Art ) De här flaskorna har en anslutning. När köldmediet fylls på i AirConServiceCenter måste anslutningen ritkas nedåt (flaskan ska vara upp och ned). Köldmedieflaskor med insugningsrör De här flaskorna har en anslutning. När köldmediet fylls på i AirConServiceCenter måste anslutningen ritkas uppåt (flaskan ska stå upprätt). Köldmedieflaskor med insugningsrör De här flaskorna har två anslutningar. För påfyllning av AirConServiceCenter ska anslutningen med märkningen L (= liquid / vätska) eller med rött vrede användas. När AirConServiceCenter fylls på ska den anslutningen vara uppåt (flaskan står upprätt). 1. Välj, i standby-läget, Fler val med pilknapp eller : Fullautomatisk Automatisk process Fler val ENTER-OK 2. Bekräfta med ENTER. 3. Välj, med pilknapp, eller Fyllning int. flaska. Fyllning int.flaska Spolning Kvävgas Test ENTER-OK STOP-EXIT 4. Bekräfta med ENTER. 5. Följ sedan anvisningarna på displayen. 18 AirConServiceCenter

18 Den första igångsättningen 6. Efter påfyllningen visas köldmediemängden i den integrerade behållaren. Tryck på STOP för att lämna menyn. Tryck på STOP en gång till för gå till standby-läget. Apparaten är driftklar. AirConServiceCenter 19

19 Användning 7 Användning När service utförs måste motorn och klimatanläggningen vara avstängda. 7.1 Fullautomatisk Process Med menyn Fullautomatisk genomförs en helautomatisk klimatservice. Man måste bara mata in fyllningsmängden enligt fyllmängdsskylten i fordonet eller enligt databasen. Med menyn Fullautomatisk genomförs följande steg automatiskt efter varandra: - Utsugning av köldmediet - Återvining av köldmediet (renheten motsvarar SAE J 2788) - Kontroll av tryckökningen - Avtappning av förbrukad olja - Vakuumsugning av anläggningen - Täthetskontroll/ vakuumkontroll - Påfyllning av PAG-olja i rätt mängd - Påfyllning av spårmedel - Påfyllning av köldmedium Efter varje process skrivs ett serviceprotokoll ut. Efterföljande process startas endast om föregående avslutats utan fel. 1. Koppla samman AirConServiceCenters anslutningar med fordonets klimatanläggning och öppna dem. 2. Välj, i standby-läget, Fullautomatisk process med pilknapp eller : Fullautomatisk Automatisk process Fler val ENTER-OK 3. Bekräfta med ENTER. 4. Mata in fordonsdata med knappsatsen (7) och pilknapparna. 5. Bekräfta med ENTER AirConServiceCenter 20

20 Användning 6. Mata in fyllningsmängden för köldmediet. Mata in värdet enligt fyllmängdsskylten i fordonet, värdet matas in med knappsatsen (7) och pilknapparna. Det går även att använda AirConServiceCenters databas. I tveksamma fall ska mängden som anges på fyllmängdsskylten i fordonet användas. 7. Välj önskad inställning (vald inställning blinkar) och tryck på ENTER för att bekräfta. Följ sedan anvisningarna på displayen (6). 8. Mata vid behov in önskad data med knappsatsen (7) och pilknapparna och bekräfta med ENTER. Om inga data ska matas in, tryck på ENTER för att fortsätta till nästa steg. Hämta information om oljemängd och oljesorter genom att trycka på knappen i i databasläget; informationen visas då på displayen (6). Om köldmediet är förorenat: avbryt klimatservicen och töm klimatanläggningen med tömningsstationen för köldmedium, WAECO artikelummer När klimatservicen har avslutats visas en uppmaning att koppla loss AirConServiceCenters serviceslangar (12) och (13) från klimatanläggningen. 9. Koppla bort serviceslangarna (12) och (13), bekräfta med ENTER Serviceslangarna töms. Apparaten är nu driftklar igen. 21 AirConServiceCenter

21 Användning 7.2 Funktionstest A/C utan köldmedieservice Klimatanläggningstesten kan endast utföras på fordon som har en lågtrycks- och en högtrycksanslutning, eller endast en lågtrycksanslutning. Om endast en funktionstest utförs på fordonets klimatanläggning utan att köldmedium sugs ut och återvinns, saknas det köldmediet, som finns i klimataggregatets serviceslangar, i klimatanläggningen efter testen. För att kompensera den här förlusten har menypunkten Funktionstest A/C lagts till i programmet. På klimatserviceapparater med programvaruversion fr.o.m är denna funktion seriemässigt inbyggd. För de hittillsvarande standardprocesserna Fullautomatisk eller Automatisk process sker redan en kompensation av mängden för klimatserviceslangarna, så att den avslutande funktionstesten för klimatanläggningen genomförs som vanligt (klimatserviceslangarna töms av apparaten). 1. Koppla samman AirConServiceCenters anslutningar med fordonets klimatanläggning och öppna dem. 2. Starta fordonsmotorn och slå på klimatanläggningen. 3. Välj, i standby-läget, Fler val med pilknapp eller : Automatisk process Manuell process Fler val ENTER-OK 4. Bekräfta med ENTER. 5. Välj, med pilknapp eller, Funktionstest A/C : Funktionstest A/C Nollställning våg ENTER-OK STOP-EXIT Nu visas en uppmaning att kontrollera klimatanläggningen: Kontrollera A/C systemet! STOP-EXIT AirConServiceCenter 22

22 Användning 6. Kontrollera klimatanläggningens hög- och lågtryck enligt tillverkarens uppgifter. 7. Tryck på Stop för att avsluta testen. Koppla ifrån HP slangen från fordonet ENTER-OK 8. Stäng HP-snabbkopplingen och koppla bort den från klimatanläggningen. Om du har stängt av fordonsmotorn för att koppla bort HPsnabbkopplingen: starta motorn igen och slå på klimatanläggningen. Följande meddelanden visas på displayen. Vänta! Töm serviceslangarna! Processen klar! STOP-EXIT 9. Tryck på knappen Stop för att avsluta funktionstesten. 23 AirConServiceCenter

23 Användning 7.3 Automatisk process Med menyn Automatisk process genomförs klimatservicen steg för steg. Samma processer kan genomföras som i driftläget fullautomatisk process, men det är möjligt att hoppa över enstaka processer. Dessutom kan, med knappsatsen, värdena matas in seperat till varje process. I den här menyn kan även fordonsdata matas in för serviceprotokollet. I menyn Automatisk process kan följande processer utföras en och en: Återvinning av A/C systemet: återvinning av köldmediet, kontroll av tryckökningen, avtappning av förbrukad olja. Vakuum process: vakuumsugning av anläggningen, täthetskontroll/vakuumkontroll. Fyllning: påfyllning av PAG-olja, spårmedel och köldmedium. Efter varje process skrivs ett serviceprotokoll ut. 1. Koppla samman AirConServiceCenters anslutningar med fordonets klimatanläggning och öppna dem. 2. Välj, i standby-läget, Automatisk process med pilknapp eller : Fullautomatisk Automatisk process Fler val ENTER-OK 3. Bekräfta med ENTER. 4. Följ sedan anvisningarna på displayen: välj önskad inställning (vald inställning blinkar) och tryck på ENTER för att bekräfta. 5. Mata vid behov in önskad data med knappsatsen och pilknapparna och bekräfta med ENTER. Om inga data ska matas in, tryck på ENTER för att fortsätta till nästa steg. När klimatservicen har avslutats visas en uppmaning att koppla loss AirConServiceCenters serviceslangar från klimatanläggningen. 6. Koppla bort serviceslangarna (12) och (13), bekräfta med ENTER Serviceslangarna töms. Apparaten är nu driftklar igen. AirConServiceCenter 24

24 Användning 7.4 Spola klimatanläggningen Med menyn Spolning spolas klimatanläggningen med färskt köldmedium. Detta görs framför allt för att byta förbrukad kompressorolja eller avlägsna metalliska rester ur anläggningen. Före spolningen måste köldmediet sugas ut från fordonets klimatanläggning. Sedan måste de delar som inte kan spolas (till exempel kompressor och filter) kopplas bort från kylkretsloppet. De delar som ska spolas kopplas därefter samman med AirConServiceCenters servicekopplingar via speciella adaptrar, så att de bildar ett spolningskretslopp. 1. Koppla samman AirConServiceCenters anslutningar med fordonets klimatanläggning och öppna dem. 2. Välj, i standby-läget, Manuell process med pilknapp eller : Fullautomatisk Automatisk process Fler val ENTER-OK 3. Bekräfta med ENTER. 4. Mata vid behov in önskad data med knappsatsen (7) och bekräfta med ENTER. Om inga data ska matas in, tryck på ENTER för att fortsätta till nästa steg. 5. Välj Återvinningsfas (vald inställning blinkar) och bekräfta med ENTER. 6. Mata in 1 minut vid Testar om det finns gas i A/C:n och bekräfta med ENTER. 7. Ställ in Nej för Vakuum process (vald inställning blinkar) och bekräfta med ENTER. 8. Ställ in Nej för Fyllning (vald inställning blinkar) och bekräfta med ENTER. 9. Välj Starta processen med ENTER. När spolningen har avslutats aktiveras AirConServiceCenters standby-läge. 25 AirConServiceCenter

25 Användning 10. Koppla bort delarna som inte kan spolas från kylkretsloppet. Det är till exempel: - kompressorn - expansionsventil - fast inställd strypventil (orifice) - accumulator - torkfilter 11. Koppla samman de delar som ska spolas med AirConServiceCenters servicekopplingar (14) och (15) via speciella adaptrar så att de bildar ett spolningskretslopp. 12. Välj, i standby-läget, Fler val med pilknapp eller : Fullautomatisk Automatisk process Fler val ENTER-OK 13. Bekräfta med ENTER. 14. Välj, med pilknapp eller, Spolning : Fyllning int. flaska Spolning Nollställning våg ENTER-OK STOP-EXIT 15. Mata vid behov in önskad data med knappsatsen (7) och bekräfta med ENTER. Om inga data ska matas in, tryck på ENTER för att fortsätta till nästa steg. 16. Välj, med pilknapp eller, om hela klimatanläggningen eller enstaka komponenter ska spolas: Systemspolning Komponentspolning ENTER-OK STOP-EXIT 17. Bekräfta med ENTER. 18. Följ sedan anvisningarna på displayen. AirConServiceCenter 26

26 Användning När spolningen har avslutats aktiveras AirConServiceCenters standby-läge. 19. Tag i förekommande fall bort adaptern/adaptrarna från spolningskretsloppet och anslut alla komponenter till kylkretsloppet igen. Koppla samman AirConServiceCenters anslutningar med fordonets klimatanläggning och öppna dem. 20. Välj, i standby-läget, Manuell process med pilknapp eller : 21. Bekräfta med ENTER. Fullautomatisk Automatisk process Fler val ENTER-OK 22. Mata vid behov in önskad data med knappsatsen (7) och bekräfta med ENTER. Om inga data ska matas in, tryck på ENTER för att fortsätta till nästa steg. 23. Ställ in Nej för Återvinningsfas (vald inställning blinkar) och bekräfta med ENTER. 24. Välj Vakuum process (vald inställning blinkar) och bekräfta med ENTER. 25. Mata vid behov in önskad data med knappsatsen (7) och bekräfta med ENTER. Om inga data ska matas in, tryck på ENTER för att fortsätta till nästa steg. 26. Välj Fyllning (vald inställning blinkar) och bekräfta med ENTER. 27. Mata in fyllningsmängden för köldmediet (beakta kompressorns oljepåfyllningsmängd). 28. Följ sedan anvisningarna på displayen (6): välj önskad inställning (vald in ställning blinkar) och tryck på ENTER för att bekräfta. 29. Välj Starta processen med ENTER. När påfyllningen har avslutats visas en uppmaning att koppla loss AirConServiceCenters serviceslangar från klimatanläggningen. 30. Koppla bort serviceslangarna (12) och (13), bekräfta med ENTER. Serviceslangarna töms. Apparaten är nu driftklar igen. 27 AirConServiceCenter

27 7.5 Användarkod Användning Det är möjligt att skyddda stationen från obehörig personal genom att använda personliga koder. När denna funktionen är aktiverad kräver stationen en användarkod för att kunna användas. 10 olika användarkoder kan läggas upp Skapande av användarkoder. 1. Välj, i standby-läget, Fler val med pilknapp eller : Fullautomatisk Automatisk process Fler val ENTER-OK 2. Tryck ENTER för att bekräfta. 3. Välj Service med pilknapp ner och tryck ENTER. Funktiontest A/C Service ENTER-OK STOP-EXIT 4. Knappa in servicekod 9786 och tryck ENTER. Service Knappa in administratörkoden 0000 och tryck ENTER. Insert ADM Code Av säkerhetskäl skall ny kod skapas, men man får inte använda kod För då av aktiveras funktionen. 6. Knappa in ny administratörkod. ADM AREA Insert new code AirConServiceCenter 28

28 Användning 7. Bekräfta den nya koden. ADM AREA Confirm new code Använd pilarna & för att välja användare. ADM AREA User number! 9. Skapa fyrsiffrig personlig kod (När detta är gjort kan endast denna kod användas för att starta stationen). 10. Bekräfta ny kod. ADM AREA User number! Insert new code Insert ADM Code User number! Confirm new code Knappa in användarens namn och tryck ENTER för att bekräfta. ADM AREA User number! User name Rolf Björk ADM AREA User number! Rolf Björk Användaren är skapad och menyn återgår till val av användare. Nu kan man skapa en ny användare eller avsluta genom att trycka på STOP. AirConServiceCenter 29

29 7.5.2 Brukandet av användarkoder 1. Knappa in användarkoden. Användning När ni startar servicestationen visas data, om ni har aktiverat användarkoder måste användarkod användas för att fortsätta uppstarten av stationen. ENTER USER CODE Om ni knappar in fel kod kommer följande meddelande på displayen. WRONG CODE När man har knappat in rätt kod startar stationen upp och användarnamnet visas på displayen. Rolf Björk AirConServiceCenter 30

30 7.6 Skapa personlig databas Det är möjligt att skapa upp till 100 st egna fyllnadsmängder i databasen. 1. Välj, i standby-läget, Fullautomatisk med pilknapp eller : Fullautomatisk Automatisk process Fler val ENTER-OK 2. Tryck ENTER för att bekräfta. Användning 3. När ni har knappat in reg.nr. (det är inte nödvändigt att knappa in reg.nr) tryck ENTER för att bekräfta. Bilmodell Reg.nr: 4. Välj Databas och tryck ENTER Fyllnadsmän. g. 500 Databas ENTER-OK STOP-EXIT 5. Välj Personal DB och tryck ENTER. Personal DB ALFA ROMEO ASTON MARTIN AUDI 6. Välj vilket nummer ni vill använda med hjälp av pilarna och tryck ENTER Tryck ner den gula INFO knappen för att hoppa mellan raderna. 0 i - DB set g. 0 AirConServiceCenter 31

31 8. Mata in fordons typ och model och tryck ENTER för att bekräfta. Användning _ 0 g. _ 0 9. Mata in köldmediummängd och tryck ENTER för att bekräfta. AUDI 0 A4 (8E) g Inmatning är klar och mata in en ny eller tryck STOP för avsluta. AUDI 0 A4 (8E) 1 Datan är är sparad på moderkortet (inte på minneskortet). All information finns kvar efter uppdateringar av programvara. AirConServiceCenter 32

32 8.2 Byta inbyggt filter Servicearbeten 1. Välj, i standby-läget, Automatisk process med pilknapp eller : Fullautomatisk Automatisk process Fler val ENTER-OK 2. Bekräfta med ENTER. 3. Hoppa över förfrågan om Bilmodell etc. 4. Välj Återvinning av A/C systemet?. 5. Ställ in Testar om det finns gas i A/C:n på 1. Bekräfta med ENTER. 6. Ställ in Nej för Vakuum process. Bekräfta med ENTER. 7. Ställ in Nej för Fyllning?. Bekräfta med ENTER. 8. Välj Starta processen, Bekräfta med ENTER. Serviceslangarna töms och standby-läget aktiveras i AirConServiceCenter. 9. Skruva ut skruven (D) och dra filtret rakt ut. D D AirConServiceCenter 33

33 Servicearbeten 10. Ersätt o-ringarna (E), (art.nr ) E E 11. Montera det nya filtret och dra fast skruven med max 15 Nm. Efter byte av filter måste du ta bort filter meddelandet. För att göra detta, Gå till "Fler val" - "Service" menyn och ange koden "7782". Använd piltangenterna eller för att välja "R134a från A/C" och tryck på ENTER för att bekräfta. Följ displayens instruktioner och håll sedan ner ENTER i 3 sek. Tryck på STOP för att återgå till föregående val. 34 AirConServiceCenter

34 Servicearbeten 8.4 Byta vakuumpumpsolja Stäng av AirConServiceCenter och dra ut stickkontakten innan höljet öppnas. 1. Låt vakuumpumpen gå ca 10 minuter före oljebytet (manuellt via meny). 2. Demontera framstycket: Skruva ut kontrollpanelens skruvar (D) och fäll upp kontrollpanelen. Skruva sedan ut skruvarna (E) nedtill på frontkåpan och ta bort frontkåpan. D D G H I J E E 3. Ställ en behållare som rymmer minst 1/2 liter under AirConServiceCenter. När vakuumpumpens olja tappas av rinner det ut genom öppningen (I) på apparatens botten. 4. Skruva ut oljepåfyllningspluggen (G). 5. Skruva ut oljetömningspluggen (J) för att tappa av oljan. 6. Skruva in oljetömningspluggen (J) igen när pumphuset tömts på olja. 7. Fyll på ny vakuumpumpsolja till mitten av synglaset (H) och skruva in oljepåfyllningspluggen (G) igen. 8. Montera frontkåpan och kontrollpanelen och sätt in stickkontakten. Efter byte av filter måste du ta bort filter meddelandet. För att göra detta, Gå till "Fler val" - "Service" menyn och ange koden "7782". Använd piltangenterna eller för att välja "Vakuumtid" och tryck på ENTER för att bekräfta. Följ displayens instruktioner och håll sedan ner ENTER i 3 sek. Tryck på STOP för att återgå till föregående val. AirConServiceCenter 35

35 Servicearbeten 8.6 Korrektion av fyllningsmängd för längre serviceslangar Om längre eller kortare serviceslangar ska användas till apparaten, måste påfyllningsmängderna anpassas till denna längd. Serviceslangen för högtryckssidan och serviceslangen för lågtryckssidan måste ha samma längd, annars stämmer inte påfyllningsmängderna. 1. Välj, i standby-läget, Fler val med pilknapp eller : Fullautomatisk Automatisk process Fler val ENTER-OK 2. Bekräfta med ENTER. 3. Välj, med pilknapp eller, Service : Funktiontest A/C Nollställning våg Service 4. Bekräfta med ENTER. 5. Mata in lösenordet Mata in slangarnas längd i centimeter. 7. Bekräfta med ENTER. 8.7 Byta papper till skrivaren 1. Ta bort pappersrullen ur skrivaren (16): öppna locket (K). K 2. Sätt in en ny pappersrulle enligt illustrationen och stäng locket (K). AirConServiceCenter 36

36 Servicearbeten 8.8 Byta WAECO flash-minneskort I AirConServiceCenter finns det ett WAECO flash-minneskort. WAECO flash-minneskortet innehåller: programvaran till AirConServiceCenter en databas med alla vanliga fordonstyper och tillhörande fyllningsmängder till klimatanläggningarna För att hålla uppgifterna aktuella måste man se till att alltid det nyaste WAECO flash-minneskortet är installerat. Informatiom om det senaste WAECO flash-minneskortet erhålls genom WAECO hotline (tel: ). När ett gammalt WAECO flash-minneskort byts ut mot ett nytt bibehålls användarspecifik apparatdata (till exempel företagsdata och räknare). Gamla flash-minneskort behövs inte längre; se till att de tas om hand på ett miljövänligt sätt. Stäng av apparaten och dra ut stickkontakten innan höljet öppnas. 1. Skruva ut kontrollpanelens skruvar (D) och fäll upp kontrollpanelen. D D L 2. Lossa WAECO flash-minneskortets hållare och dra ut WAECO flashminneskortet ( L ). 3. Sätt in och fäst det nya WAECO flash-minneskortet. 4. Fäll ned och skruva fast kontrollpanelen. 5. Stäng kontrollpanelen och sätt in stickkontakten. 6. Slå på apparaten och följ anvisningarna på displayen. Efter återstarten måste värdena från flash-minneskortet överföras till apparaten. Gå då till menyn Fler val - Service och mata in lösenordet Bekräfta sedan meddelandena som visas på displayen med ENTER! 37 AirConServiceCenter

37 Avfallshantering 8.9 Rengöring och skötsel Rengör vid behov höljet med en fuktig trasa. Använd vid behov lite diskmedel. Använd inga lösningsmedel eller repande skurmedel. Kontrollera regelbundet serviceslangarna (12) och (13) och servicekopplingarna (14) och (15) med avseende på skador. Använd aldrig AirConServiceCenter om den uppvisar skador. 9 Avfallshantering 9.1 Avfallshantering av återvunna material Förbrukad olja är specialavfall. Blanda inte förbukad olja med andra vätskor. Mellanlagra förbrukad olja i lämliga behållare. 9.2 Lämna förpackningsmaterialet till avfallshantering Lämna förpackningsmaterialet av kartong till insamling av returpapper. Lämna plastförpackningen till insamling av plastförpackningar. 9.3 Avfallshantering När AirConServiceCenter slutgiltigt tas ur bruk: töm först hela apparaten och se till att vätskorna tas om hand på ett miljövänligt sätt. Lämna in apparaten till närmaste återvinningsstation eller kontakta WAECO kundtjänst. 38 AirConServiceCenter

38 Service 9.10 Byte av gammaloljebehållare Förbrukad olja är specialavfall. Blanda inte förbukad olja med andra vätskor. Mellanlagra förbrukad olja i lämliga behållare. Oljebehållaren (18) är tät under vakuum och tryck. Säkerheten garanteras av en säkerhetsventil. Behållaren bör bytas var 6:e månad. 1. Öppna luckan (19) på vänster sida och ta bort den gammaloljebehållare (18) Lossa på spännaren (M) och ta bort locket (N). N M 39 AirConServiceCenter

39 Service 3. Byt ut behållaren (O) och o-ringen (P). O P 4. Se till att styrbläcket (Q) hamnar rätt när ni sätter ditt locket(n). N Q 5. Spänn fast locket. 40 AirConServiceCenter

40 Åtgärder vid störningar 10 Åtgärder vid störningar Störning Orsak Åtgärd På displayen visas Varning! För högt tryck i interna flaskan! På displayen visas Varning! Intern flaska full! På displayen visas Varning! Tryck i systemet! Tömning startar! På displayen visas Varning! Tryck i systemet På displayen visas Vakuum ej uppnått! Fortsätta? På displayen visas Läckage i systemet! Fortsätta? På displayen visas Varning! Vakuum ej uppnått för påfyllning av ny olja, spårmedel! Normalt meddelande under återvinningsprocessen. Den integrerade köldmediebehållaren är för full och kan inte ta emot mängden som ska sugas ut. Normalt meddelande när vakuumprocessen sätts igång. Det finns fortfarande tryck i klimatanläggningen. Meddelande under vakuumprocessen. Det finns tryck i klimatanläggningen. Meddelande under vakuumprocessen om trycket i klimatanläggningen är högre än 50 mbar efter 8 minuter. Meddelande vid slutet av vakuumprocessen. Klimatanläggningens vakuumförlust är större än 120 mbar under kontrolltiden. Meddelande under påfyllningsprocessen, om vakuumet i klimatanläggningen inte räcker till för att avsluta processen. Tryck tre sekunder på ENTER för att fortsätta. Kontakta service om meddelandet återkommer. Töm den integrerade köldmediebehållaren enligt föreskrift. Kräver ingen åtgärd. Processen fortsätter automatiskt. Kräver ingen åtgärd. Processen fortsätter automatiskt. Kontrollera om det finns läckage på klimatanläggningen resp. kontrollera AirConServiceCenters anslutningar till klimatanläggningen. Kontrollera om det finns läckage på klimatanläggningen resp. kontrollera AirConServiceCenters anslutningar till klimatanläggningen. Kontrollera om det finns läckage på klimatanläggningen resp. kontrollera AirConServiceCenters anslutningar till klimatanläggningen. AirConServiceCenter 41

41 Åtgärder vid störningar På displayen visas För låg köldmediemängd i flaskan! På displayen visas Max. fyllningstid överskriden! Fortsätt? På displayen visas Extern flaska tom eller stäng ventilen. Kontrollera! På displayen visas Byt torkfilter Fortsätt? På displayen visas Byt vakuumpumpsolja! Fortsätt? På displayen visas Skrivare ur funktion! Fortsätt? På displayen visas Error 01 Störning Orsak Åtgärd Meddelande under inmatningen av processdata, om köldmediemängden i den integrerade behållaren inte räcker till för att avsluta processen. Meddelande under påfyllningsprocessen, om den inställda köldmediemängden inte kan fyllas på. Meddelande vid början av eller under påfyllningen av den integrerade köldmediebehållaren, om den inställda köldmediemängden inte kan nås. Meddelande när AirConServiceCenter slås på. Meddelande när AirConServiceCenter slås på. Meddelandet signalerar störning i skrivaren. Köldmediet har fyllts på innan vakuumsugningen/ återvinningen avslutats. Fyll på den integrerade köldmediebehållaren. Kontrollera om anslutningarna till AirConServiceCenter är tilltäppta. Kontrollera om det finns tillräckligt mycket köldmedium i den externa köldmediebehållaren, resp. kontrollera att ventilerna på den externa köldmediebehållaren är öppna. Byt filter så snart som möjligt (se sidan 28). Byt vakuumpumpsolja så snart som möjligt (se sidan 30). Kontrollera om det finns papper i skrivaren. Kontrollera om skrivaren är påslagen (den gula lysdioden måste lysa konstant), kontrollera om locket är riktigt stängt. Upprepa vakuumsugningen; Avbryt inte vakuumsugningsprocessen. På displayen visas Error 02 På displayen visas Error 09 Klimatanläggningen är otät. Det finns fortfarande köldmedium kvar i klimatanläggningen. Lågtryckservicekopplingen är inte ansluten till spolningsbehållaren. Åtgärda otätheterna. Anslut servicekopplingen till spolningsbehållren. 42 AirConServiceCenter

42 Åtgärder vid störningar På displayen visas Error 10 Störning Orsak Åtgärd Det är inte möjligt att sänka trycket under Software test Kontakta WAECO s servicetekniker Tel På displayen visas Error 11 Det är inte möjligt att tömma gammal olja under Software test Lossa behållaren för gammal olja och töm oljan. sätt tillbaka behållaren och prova igen. På displayen visas Error 12 Det är inte möjligt att fylla R134a under Software test Kontakta WAECO s servicetekniker Tel AirConServiceCenter

43 Tekniska data 11 Tekniska data ASC2500 Mått (bredd x höjd x djup) 560 mm x 1300 mm x 650 mm Vikt 100 kg Strömförsörjning 230 V/240 V - 50 Hz/60 Hz Återvunnen mängd, köldmedium 30 kg / tim. Vakuumpumpens kapacitet 5 fordon / tim. Effekt, hermetisk kompressor 0,32 kw Kapacitet, torkfilter 150 kg Fyllningscylinder ackumulator, nyttovolym 16,0 kg Bulleremission 55,5 db (A) Noggrannhet, elektronisk våg för köldmedium +/- 10 g Noggrannhet, elektronisk våg för förbrukad/pag-olja/uv +/- 1 g 12 Tillbehör Pos. Beteckning Artikel-nr 1 Flaska PAG-olja ISO 46, 500 ml Flaska PAG-olja ISO 100, 500 ml Flaska spårmedel, 500 ml TP Adapter för 500 ml flaska för PAG-olja och UV-spårmedel Oljebehållare för en andra oljesort Behållare för förbrukad olja, 500 ml Reservfilter för underhåll Fyllningscylinder 4,4 kg som ackumulator för köldmedium Skyddskåpa Förrådsflaska för tracer-påfyllningsanordning, 236 ml TP Förrådsflaska för tracer-påfyllningsanordning, 475 ml TP Tracer-påfyllningsanordning (sep. spårmedelsbehållare) Reservpappersrulle för skrivare (termopapper) (VPE 4) Serviceslang för högtryckssidan (SAE-standard) 5 m Serviceslang för lågtryckssidan (SAE-standard) 5 m Skyddsglasögon Skyddshandskar Vakummpumpsolja, 1000 ml AirConServiceCenter
