Vågrörelselära och optik
|
|
- Mats Ek
- för 6 år sedan
- Visningar:
Transkript
1 Vågrörelselära och optik Kapitel 14 Harmonisk oscillator 1 Vågrörelselära och optik 2
2 Vågrörelselära och optik Kurslitteratur: University Physics by Young & Friedman (14th edition) Harmonisk oscillator: Kapitel Mekaniska vågor: Kapitel Ljud och hörande: Kapitel Elektromagnetiska vågor: Kapitel 32.1 & 32.3 & 32.4 Ljusets natur: Kapitel & 33.7 Stråloptik: Kapitel Interferens: Kapitel Diffraktion: Kapitel & Vågrörelselära och optik 4

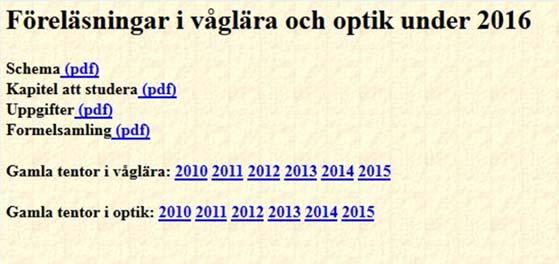

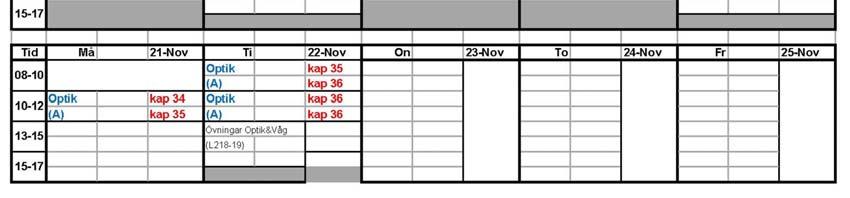

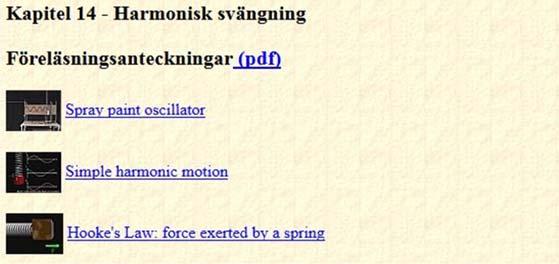

3 Ny web sida 5 Inledning Enkel teoretisk modell: Hastighet = Avstånd / Tid 6
4 Inledning Mer komplicerad modell: Position = r(x,y,z,t) r(x,y,z,t) Hastighet = derivatan av r med avseende på tiden 7 Del 1. Vad är harmonisk svängning och hur kan den beskrivas matematiskt? 8

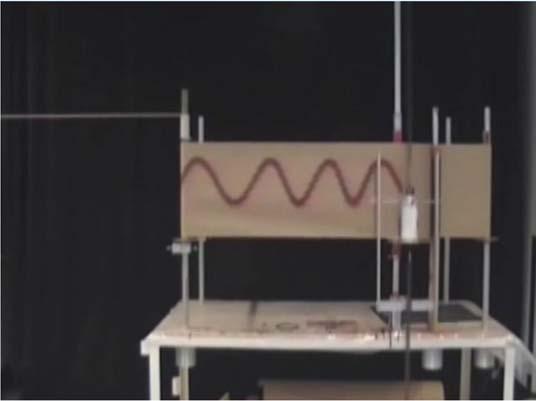

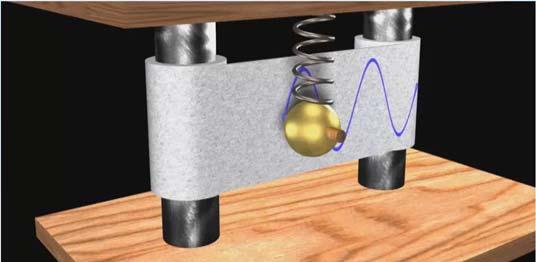

5 Exempel 9 Experiment Ett experiment som hjälper oss att hitta en matematisk beskrivning av harmonisk svängning: 10

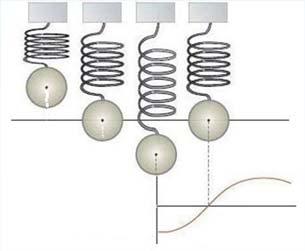

6 Experiment Slutsats: Harmonisk svängning kan beskrivas av funktionen x = A sin(bt + C) om t är tiden och A, B och C är konstanter som beskriver rörelsen. 11 Funktionen x x = A sin(bt + C) eller x = A cos(bt + C π/2) x : Vertikal förflyttning. Enhet: meter t : Tid. Enhet: sekund A : Amplitud (maximal förflyttning). Enhet: meter B = ω : Vinkel frekvens (antal svängningar per sekund gånger 2π). Enhet: Radianer per sekund C = φ : Fas vinkel (bestämmer läget vid tiden = 0). Enhet: radianer 12

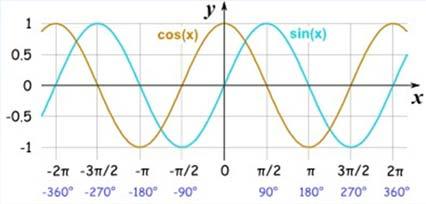

7 f och T x x = A sin(ωt + φ ) eller x = A cos(ωt + φ) T: Period = tiden det tar för massan att åka upp och ner. Enhet: sekund f: Frekvens = Antalet perioder per sekund. Enhet: 1/sekund = Hz x f = 1 / T ω = 2πf t 13 fas vinkel x = A sin(ωt + φ ) eller x = A cos(ωt + φ) Fas vinkeln (φ) bestämmer läget vid tiden = 0. För då gäller: x = Asin(φ ) eller x = Acos(φ) x x x t t t X= A sin(ωt) X = A cos(ωt - π/2) X= A cos(ωt) X = A sin(ωt + π/2) X= A cos(ωt + π) X = A sin(ωt - π/2) 14

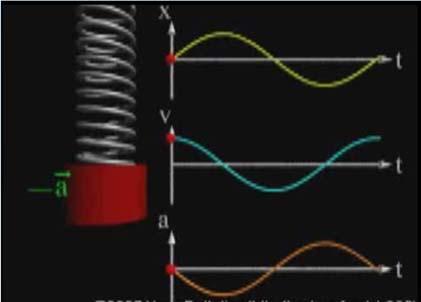

8 v och a Vi har nu en matematisk beskrivning av läget (den vertikala förflyttningen). Vad är hastigheten och accelerationen? 15 v och a 16
9 Sammanfattning 17 Problem Del 2. Problem lösning 18
10 Harmonic oscillation Problem En ultraljuds apparat använder ljud med frekvensen 6.7 x 10 6 Hz. Hur lång tid tar varje svängning och vilken vinkelfrekvens motsvarar detta? f = 1/T ω = 2πf 19 Fjädern & Krafter Del 3. Fjädrar, Hookes lag & Krafter 20

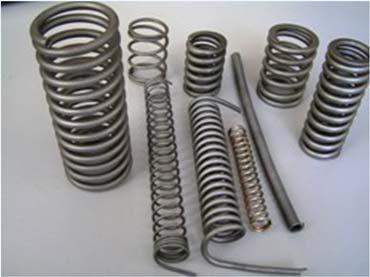

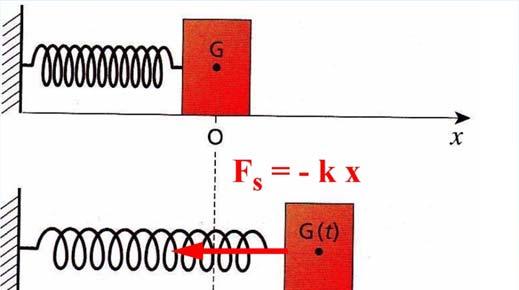

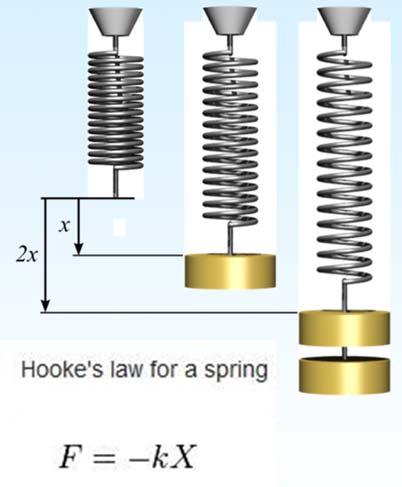

11 Fjädern k = fjäderkonstanten beskriver hur styv fjädern är 21 Krafter 22
12 : Fjädern Vertikal svängning Gravitationen drar ut fjädern till ett nytt jämviktsläge. Horisontell svängning Detta är inte fallet om fjädern är horisontell. Svängningarna blir emellertid de samma! 23 Krafter x = 0 F total = 0 a x = 0 x > 0 F total < 0 a x < 0 x < 0 F total > 0 a x > 0 24
13 Krafter 25 Krafter Gamla formler: a x = -ω 2 x Ny formel: Kombinera gammalt med nytt: -ω 2 = -k/m Frekvensen beror av två saker: 1. Fjäderkonstanten 2. Massan 26
14 Krafter Man kan se på svängningarna på ett annat sätt: Detta är en differential ekvation som har lösningen: 27 Problem Del 4. Problem lösning 28

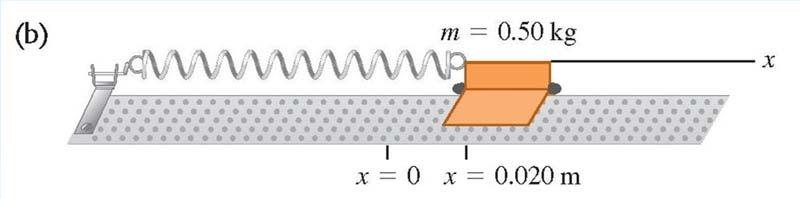

15 Problem Vad är fjäder konstanten? 29 Problem k = 200 kg/s 2 Massan drages tillbaka 2 cm och släpps. Vad blir vinkelfrekvensen, frekvensen och perioden av svängningarna? 30

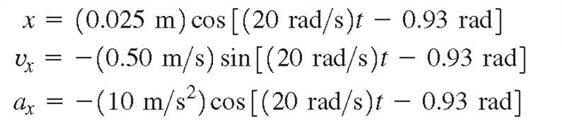

16 Problem k = 200 kg/s 2 ω = 20 rad/s t = 0 x 0 = m v 0 = m/s Vad är amplituden och fasvinkeln? t = 0 31 Problem ω = 20 rad/s φ = rad A = m Vad är ekvationerna för läget, hastigheten och accelerationen? 32

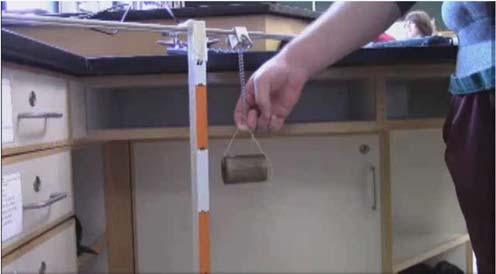

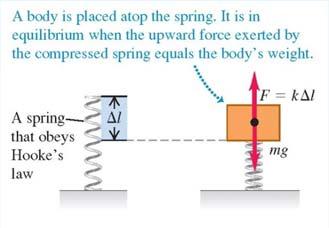

17 Vertikal svängning Del 5. Vertikal svängning 33 Vertikal svängning Vertikal svängning Gravitationen drar ut fjädern till ett nytt jämviktsläge. Horisontell svängning Detta är inte fallet om fjädern är horisontell. 34

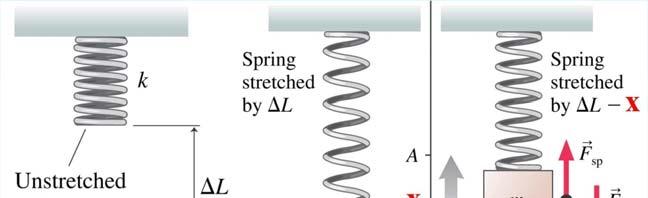

18 Vertikal svängning Utan svängningar: Hur mycket drages fjädern ut? 35 Vertikal svängning Med svängningar: Summera krafterna! 36
19 Vertikal svängning Newton s andra lag: Denna differential ekvation har följande lösning: 37 : Cirkulär rörelse Del 6. Cirkulär rörelse och harmonisk svängning 38
20 Beskrivning av circulär rörelse om hastigheten v är konstant : Cirkulär rörelse 39 : Cirkulär rörelse Både harmonisk svängning och cirkulär rörelse kan beskrivas av en sinus funktion. Vinkeln ökar linjärt med tiden 40
21 : Cirkulär rörelse 41 : Circulär rörelse Vad blir x, v och a i x-riktningen? A = radius 42
22 : Cirkulär rörelse Kombinera accelerationen från diskussionen om krafter med accelerationen för cirkulär rörelse 43 : Circulär rörelse Krafter F = m a F = -k x Circulär Rörelse a x x a x = -ω 2 x En harmonisk svängning kräver en motverkande kraft som är proportionell mot förflyttningen. 44
23 : Circulär rörelse Observera: f och T beror enbart på k och m. Inte på amplituden! m ökar k ökar A ökar 45 : Vinkel rörelse Del 7. Harmonisk vinkelrörelse The Henry Graves supercomplication Värde: 206 miljoner kronor 46

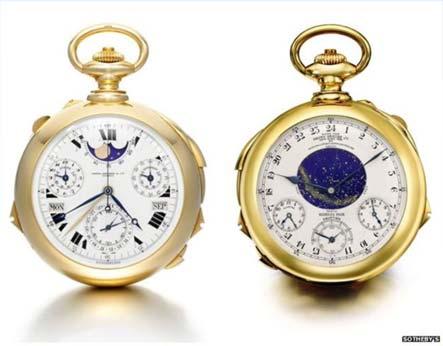

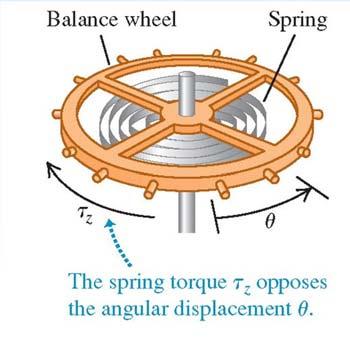

24 : Vinkel rörelse Fjädern i en klocka utför en harmonisk svängning. 47 Pendeln Del 8. Pendeln Foucaults pendel Demonstrerar jordens rotation 48

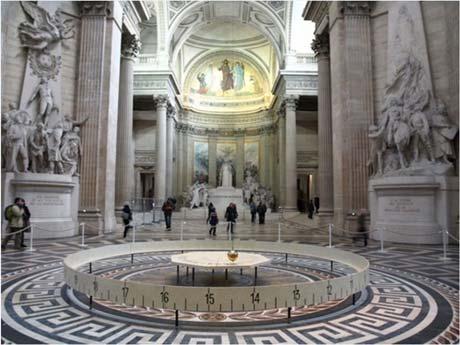

25 Pendeln Pendeln utför harmoniska svängningar 49 Rörelse ekvationer 50
26 Energi Del 9. Energi och harmoniska svängningar 51 Energi Total mekaniska energin är konstant E t E p E k 52
27 Energi E p = ½kx 2 = ½kA 2 cos 2 (ωt+φ) E k = ½mv 2 = ½mω 2 A 2 sin 2 (ωt+φ) = ½kA 2 sin 2 (ωt+φ) E t = E p + E k = ½kA 2 [cos 2 (ωt+φ) + sin 2 (ωt+φ)] = ½kA 2 53 Energi Energins tidsberoende beskrivs av kvadraten av sinus funktioner E t E p E k E t = E p + E k = ½kA 2 E p = ½kx 2 =½kA 2 cos 2 (ωt+φ) E k = ½mv 2 =½kA 2 sin 2 (ωt+φ) 54
28 Energi Om svängningen är vertikal får man en potentiell energi också från gravitationen. Ue: Elastisk potentiell energi Ug: Potentiell energi pga gravitationen K: Kinetisk energi E: Total mekanisk energi N2A 55 Problem Del 10. Problem lösning 56
29 Problem t = 0 Vad är v max, a max och ω? 57 Problem t = 0 Vad är fas vinkeln? 58
30 Problem φ = 0 Vad är v och a när x är halvvägs in från det maximala läget? 59 Problem φ = 0 x = m v = m/s Vad är den kinetiska, potentiella och totala energin? 60
31 Problem Anta följande: En bil med m = 1000 kg. En förare med F = 980 N orsakar att stötdämparna går ned med 2.8 cm. Bilen kör över ett gupp och börjar svänga harmoniskt. Vad blir perioden och frekvensen? 61 En klump lera med massan m fastnar på en svängande massa M vid jämviktsläget. Problem Beräkna ny period och amplitud om v 1 är känd! Den nya perioden T 2 : T 2 62
32 Problem Konserveringslagar: Energin och rörelsemängden (P=mv) är bevarade Steg 1. Rörelsemängdens bevarande ger v 2 : P 1 = P 2 v Mv 1 = (M+m)v 2 v 1 2 Steg 2. Den nya totala energin vid x = 0: E t2 E k2 0 M v 2 2 v 1 2 Steg 3. Den nya totala energin vid x = A 2 : E t2 0 E p2 ka 2 2 Steg 4. Energins bevarande ger A 2 : 1 2 ka v A 2 v 1 63 En klump lera fastnar på en svängande massa M vid maximal läget. Beräkna ny period och amplitud! Problem T 2 För x = A är den kinetiska energin = 0: E t1 0 E p1 ka 1 2 E t2 0 E p2 ka 2 2 Den totala energin är bevarad: A 1 = A 2 64
33 Molekyler Del 11. Molekylers vibration 65 Molekyler Matematik: Binomialteoremet Om u är litet kan början av serien användas som approximation: 66
34 Molekyler Potentiell energi (U) Kraften mellan två atomer (F r ) F r Jämviktsläget är vid r = R 0 för då är U minimum och F = 0 Avståndet från jämviktsläget är x = r R 0 67 Molekyler Anta att vibrationerna är små så att x/r 0 är litet! Då kan man använda Binomialteoremet: 68
