1 LJUSLÖSNINGAR FÖR INDUSTRIN

2

3 Industriarmaturer Utvecklingen av I Valos industriarmaturer har planerats med särskild tanke på att de ska vara lämpliga för höga omgivningstemperaturer, fuktiga och dammiga miljöer och lokaler med luftföroreningar. Armaturerna är enkla att installera och underhålla och behovet av underhåll är minimalt. Tack vare den höga verkningsgraden, som förblir hög även efter lång användning, bibehåller armaturerna ljusstyrkan under lång tid även under tuffa förhållanden. Antalet armaturer kan därför minimeras, vilket sparar energi och minskar kostnaderna för såväl installation som drift. Typiska kunder kommer från skogs-, metall-, kemi-, bygg- och värmekraftverksbranschen. Industriarmaturer 3

4 Innehåll DORA DORA är ett sortiment mångsidiga LED-armaturer för allmänbelysning i industrilokaler. DORA-sortimentet innehåller flera armaturmodeller med olika stomlängder och olika antal ljusmoduler. Armaturerna finns också tillgängliga med olika kupmaterial och filteralternativ. Sidorna VEGA S VEGA S bredstrålande armatur lämpar sig för högindustriella tillämpningar med krav på särskilt hög tålighet hos armaturen. Armaturen är utformad för att klara höga temperaturer, hög luftfuktighet och luftföroreningar. Vanliga användningsmiljöer är t.ex. stålverk, gjuterier, turbinhallar på kraftverksanläggningar, pappers- och massabruk, sågverk, träförädlingsindustrin etc. Armaturen är utrustad med en dammlist som hindrar skyddsglaset från att bli smutsigt. Sidorna VEGA R VEGA R smalstrålande armatur lämpar sig för krävande industrianläggningar med högt till tak. Vanliga användningsmiljöer är t.ex. maskinverkstäder, turbinhallar på kraftverksanläggningar, pappers- och massabruk, sågverk, träförädlingsindustrin, lagerlokaler etc. Armaturen är utrustad med en dammlist som hindrar skyddsglaset från att bli smutsigt. Sidorna VEGA W VEGA W bredstrålande armatur lämpar sig för många olika typer av industriella användningsområden. VEGA W erbjuder en energieffektiv lösning för allmänbelysning inom t.ex. olika typer av produktionsanläggningar. Andra lämpliga utrymmen är korridorer, trapphus och underhållsplattformar, parkeringshus, kraftverk och ångpannor. VEGA W är ett utmärkt val om du vill ha en robust armatur med låg profil och bred ljuskägla. Sidorna

5 VIVO En universell armatur för inom- och utomhusbruk för tuffa förhållanden. Tack vare den ringa storleken och den mönsterskyddade designen är armaturen lämpad för såväl offentliga som industriella miljöer. Utgångspunkten för designen var enkel installation, enkelt underhåll, lång hållbarhet och enastående energisnålhet. Sidorna Bredstrålande LED 6721LED, 6741LED Detta är en kompakt och hållbar armatur som integrerats med den senaste LEDtekniken för allmänbelysning i utrymmen med låg eller måttlig takhöjd. Lämpar sig för samma typ av utrymmen som andra traditionella bredstrålande armaturer från I Valo. Denna armatur har exceptionellt lång livscykel tack vare uppgraderingsmöjligheterna. Sidorna LED RetroFIT Ett LED-teknikpaket för uppgradering av gamla bredstrålande I Valo-armaturer. Med RetroFIT-paket kan du fortsätta använda armaturstommar som är i gott skick, och bidrar därför till en hållbar utveckling samtidigt som du sparar kostnader och energi. Sidorna Bredstrålande 6201, 6211, 6221, 6301 I Valos W bredstrålande armatur är en kompakt och tålig lösning för allmänbelysning i utrymmen med låg takhöjd. Tack vare den ringa storleken och ett brett urval av fästen, är de också mycket väl lämpade för belysning av kraftverk och ångpannor. Armaturer på W kan användas för att garantera en hållbar lösning i t.ex. parkeringshus. Andra rekommenderade användningsmiljöer är t.ex. bottenvåningar, korridorer, trapphus samt underhållsplattformar i pappers- och massabruk. Sidorna Industriarmaturer 5

6 Bredstrålande 6231 Bredstrålande I Valos 250 W är en hållbar armatur för allmänbelysning i utrymmen med låg takhöjd. Den här armaturen, som endast är 162 mm hög, är mycket väl lämpad att använda vid renovering av byggnader där utrymmet för armaturer är begränsat. Typiska användningsmiljöer är t.ex. bottenvåningar, korridorer, parkeringshus, trapphus och underhållsplattformar i pappers- och massabruk. Sidorna ZETA ZETA smalstrålande armatur är en högkvalitativ LED-armatur utformad för professionellt bruk vid belysning av t.ex. industrianläggningar, lagerlokaler, lastkajer, köpcentra och liknande anläggningar. Armaturen, som är väl lämpad att använda på anläggningar med hög takhöjd, har en installationshöjd på upp till 30 meter. Armaturen ZETA är extremt hållbar och energisnål. Sidorna LEDA LEDA är en innovativ, vattentät armatur som passar utmärkt för krävande förhållanden, i synnerhet i omgivningsförhållanden med låga temperaturer (-C). Lämpliga användningsområden är parkeringsanläggningar, kylrum, tvättinrättningar, lagerlokaler, industrianläggningar, lantbruk, olika typer av serviceplatser etc. Sidorna Lysrörsarmaturer för industriellt bruk (T5) 9441, 9451 I Valos T5 ljusrörsarmaturer har en tålig konstruktion och hög Ta-klass. Ett dammfilter skyddar armaturens inre komponenter från smuts, vilket gör att den bibehåller hög belysningseffektivitet även under de mest krävande förhållanden. Detta innebär långa underhållsintervaller. Dessutom går det snabbt och enkelt att byta lysrören tack vare lamphållare med push-on-teknik. Sidorna

7 Lysrörsarmaturer för nödljus (T5) De är utrustade med ett armaturanpassat batteri för nödljus. Om huvudströmmen stängs av kommer batteriet att leverera ström till det lysrör som är reserverat som nödljus. Under batteridrift kommer ljus flödet från det tända lysröret att vara omkring 20 % av nominellt ljus flöde. Drifttid för ett standardbatteri är 1 timma. Det går även att beställa batterier med 3 timmars drifttid. Batteriet laddas upp när laddningsspänning ansluts. Sidorna Lysrörsarmaturer för industriellt bruk (T8) 6431, 6441 I Valos T8 ljusrörsarmaturer har en tålig konstruktion och hög Ta-klass. Därför är de väl lämpade att använda t.ex. som allmänbelysning i industrilokaler med låg takhöjd. Armaturerna är utrustade med dammfilter som hindrar smuts från att komma in i armaturen. Sidorna LED-specialarmatur HITE TITAN En LED-armatur speciellt utformad för heta processytor i industrin. HITE TITAN är ett utmärkt val för till exempel belysning av en pappersmaskins torkcylinder eller cyklonområdet i en cementfabrik, liksom för gjuterier och bagerier. Sidorna Specialarmatur HiTe HITE-armaturen (High Temperature) är en högintensiv urladdningsarmatur (HID) som är särskilt utformad för heta och fuktiga industriutrymmen, som exempelvis belysning av en pappersmaskins torkcylinder eller cyklonområdet i en cementfabrik. Sidorna Industriarmaturer 7

8 Industrispotlights Industrispotlights kan exempelvis användas för belysning av torkcylindrar, våtparti och pappersbanan i en pappersmaskin, utomhusbelysning, logo- och reklambelysning samt andra områden som kräver spotlightbelysning. Armaturen kan riktas och vinklas för att optimera belysningen av ett objekt. Sidorna Armaturer med LED-lampor för nödutgångsskyltar och nödljus En tålig nödutgångsskylt och nödarmatur som är utformad att klara tuffa miljöer och som kräver lite underhåll. Passar utmärkt som nödbelysning och belysning av utrymningsvägar i processlokaler. Vanliga användningsområden är pappersmaskinanläggningar, pappersbruk, maskinverkstäder, stålverk, kraftverk, ångpannor och lagerutrymmen. Sidorna Fästen I Valos omfattande urval av fästen ger möjlighet till många användningsområden och enkel installation av armaturerna. Sidorna

9 Filterteknik Filtertekniken och dammlisten på smalstrålande armaturer förhindrar att de blir smutsiga och minskar behovet av underhåll. Sidorna Symbolförklaring Sidorna Med reservation för tekniska ändringar och fel. Bildmaterialet visas endast i illustrativt syfte. Mer information och uppdaterade tekniska specifikationer av våra produkter hittar du på Industriarmaturer 9

10 DORA I-VALO DORA är ett sortiment med armaturer för allmänbelysning i industrilokaler. Armaturen kan användas LED 35 W LED 65 W LED 122 W LED 162 W IP64 inom samma användningsområden som kraftfulla bredstrålande armaturer utrustade med traditionella urladdningslampor eller lysrörsarmaturer. Den vanligaste UPP TILL Ta 60 C 4000 K Ra 80 MacAdam 3 SDCM L70/B tim monteringshöjden är 2 8 meter, men beroende på modell kan armaturen även installeras högre upp. DORA-familjen D V med armaturer omfattar stommar i olika längder; korta modeller finns med en eller två ljusmoduler, medan de längre DALI RAL 7047 stommarna finns med två eller fyra ljusmoduler. Konstruktion En sluten och trycktestad armatur Stomme tillverkad av polyesterbelagt aluminium Ingen kylfläns vilket gör det lättare att hålla armaturens utsida ren Täckglas tillverkat av polykarbonat (PC), akryl (PMMA) eller härdat säkerhetsglas Den breda ljusfördel ningen har integrerats med antireflexbehandlad film som effektivt förhindrar obehaglig bländning Utbytbart GORE-filter ingår Ljusfördelning: bred (X), medelbred (M) Anslutning 1,5 meterskabel med stickpropp (ON/OFF) eller 4 meterskabel 5 1,5 mm 2 (DALI) Tillbehör Upphängningsfäste D100 (för armaturen DORA+) Justerbart dubbelt upphängningsfäste D200 Justerbart väggfäste 6035 ( ) Justerbart skenfäste 6036 ( ) Väggfäste 6061 ( ) Stolpfäste 6063 ( ) Tillvalsprodukter I Dora-armatursortimentet ingår också modellen I-VALO DORA Xtra utrustad med I Valos andra filteralternativ (dubbelfilter av plast, dubbelfilter av metall, ammoniakfilter och dammfilter) 10

11 DORA DORA+ ELNR. PRODUKTNR. ANSLUTNING INEFFEKT TA-KLASS VIKT, KG LJUSFÖRDEL- NING LJUS- FLÖDE Täckglasen för dessa produktnummer är tillverkade av akryl (PMMA) DORA (kort modell) DC10-M3400-CB 1,5 m anslutningskabel med stickpropp 35 W -20 C C 3,5 Medelbred lm ON/OFF DC10-M3400-DJ Anslutningskabel 4 m 35 W -20 C C 3,5 Medelbred lm DALI DC10-X3400-CB 1,5 m anslutningskabel med stickpropp 35 W -20 C C 3,5 Bred lm ON/OFF DC10-X3400-DJ Anslutningskabel 4 m 35 W -20 C C 3,5 Bred lm DALI DC20-M3400-CB 1,5 m anslutningskabel med stickpropp 65 W -20 C C 3,5 Medelbred lm ON/OFF DC20-M3400-DJ Anslutningskabel 4 m 65 W -20 C C 3,5 Medelbred lm DALI DC20-X3400-CB 1,5 m anslutningskabel med stickpropp 65 W -20 C C 3,5 Bred lm ON/OFF DC20-X3400-DJ Anslutningskabel 4 m 65 W -20 C C 3,5 Bred lm DALI DORA+ (lång modell) DO20-M3400-CB 1,5 m anslutningskabel med stickpropp 65 W -20 C C 6,5 Medelbred lm ON/OFF DO20-M3400-DJ Anslutningskabel 4 m 65 W -20 C C 6,5 Medelbred lm DALI DO20-X3400-CB 1,5 m anslutningskabel med stickpropp 65 W -20 C C 6,5 Bred lm ON/OFF DO20-X3400-DJ Anslutningskabel 4 m 65 W -20 C C 6,5 Bred lm DALI DO40-M3400-CB 1,5 m anslutningskabel med stickpropp 122 W -20 C C 7,1 Medelbred lm ON/OFF DO40-M3400-DJ Anslutningskabel 4 m 122 W -40 C C 7,1 Medelbred lm DALI DO40-X3400-CB 1,5 m anslutningskabel med stickpropp 122 W -20 C C 7,1 Bred lm ON/OFF DO40-X3400-DJ Anslutningskabel 4 m 122 W -40 C C 7,1 Bred lm DALI DO41-M3400-DB 1,5 m anslutningskabel med stickpropp 162 W -20 C C 7,3 Medelbred lm ON/OFF DO41-M3400-DJ Anslutningskabel 4 m 162 W -20 C C 7,3 Medelbred lm DALI DO41-X3400-DB 1,5 m anslutningskabel med stickpropp 162 W -20 C C 7,3 Bred lm ON/OFF DO41-X3400-DJ Anslutningskabel 4 m 162 W -20 C C 7,3 Bred lm DALI Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt ANM. 608/ / DORA 35 W, DORA+ 65 W DORA 65 W, DORA+ 122 W, 162 W DORA 35 W, DORA+ 65 W DORA 65 W, DORA+ 122 W, 162 W medelbred ljusfördel ning (M) medelbred ljusfördel ning (M) bred ljusfördel ning (X) bred ljusfördel ning (X) Industriarmaturer 11

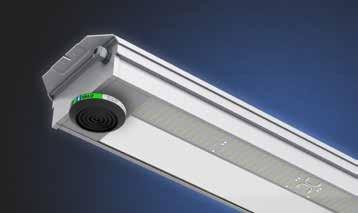

12 DORA Xtra DORA Xtra-armaturerna är utrustade med I Valos högpresterande filteralternativ. Detta LED 35 W LED 65 W LED 122 W LED 162 W IP64 gör DORA Xtra lämpliga också för de allra mest krävande monteringsplatserna där särskilt effektiv filterteknik krävs. UPP TILL Ta 60 C 4000 K Ra 80 MacAdam 3 SDCM L70/B tim D V DALI RAL 7047 Konstruktion En sluten och trycktestad armatur Stomme tillverkad av polyesterbelagt aluminium Ingen kylfläns vilket gör det lättare att hålla armaturens utsida ren Täckglas tillverkat av polykarbonat (PC), akryl (PMMA) eller härdat säkerhetsglas Filteralternativ: dammfilter, plast- eller metallfilter med dubbeleffekt, eller ammoniakfilter Tillbehör Upphängningsfäste D100 (för armaturen DORA+ Xtra) Justerbart dubbelt upphängningsfäste D200 Justerbart väggfäste 6035 ( ) Justerbart skenfäste 6036 ( ) Väggfäste 6061 ( ) Stolpfäste 6063 ( ) Anslutning 1,5 meterskabel med stickpropp (ON/OFF) eller 4 meterskabel 5 1,5 mm 2 (DALI) 12

13 DORA Xtra Dammfilter DORA Xtra Dubbeleffektfilter med metallhölje DORA Xtra Dubbeleffektfilter med plasthölje / / ELNR. PRODUKTNR. ANSLUTNING INEFFEKT TA-KLASS VIKT, KG Dessa produkter har täckglas av härdat säkerhetsglas. Dubbeleffektfilter med plasthölje ingår i produktnumren. DORA Xtra (kort modell) LJUSFÖRDEL- NING LJUS- FLÖDE DC10-M0401-CB 1,5 m anslutningskabel med stickpropp 35 W -20 C C 4,4 Medelbred lm ON/OFF DC10-M0401-DJ Anslutningskabel 4 m 35 W -20 C C 4,4 Medelbred lm DALI DC10-X0401-CB 1,5 m anslutningskabel med stickpropp 35 W -20 C C 4,4 Bred lm ON/OFF DC10-X0401-DJ Anslutningskabel 4 m 35 W -20 C C 4,4 Bred lm DALI DC20-M0401-CB 1,5 m anslutningskabel med stickpropp 65 W -20 C C 4,4 Medelbred lm ON/OFF DC20-M0401-DJ Anslutningskabel 4 m 65 W -20 C C 4,4 Medelbred lm DALI DC20-X0401-CB 1,5 m anslutningskabel med stickpropp 65 W -20 C C 4,4 Bred lm ON/OFF DC20-X0401-DJ Anslutningskabel 4 m 65 W -20 C C 4,4 Bred lm DALI DORA+ Xtra (lång modell) DO20-M0401-CB 1,5 m anslutningskabel med stickpropp 65 W -20 C C 8,0 Medelbred lm ON/OFF DO20-M0401-DJ Anslutningskabel 4 m 65 W -20 C C 8,0 Medelbred lm DALI DO20-X0401-CB 1,5 m anslutningskabel med stickpropp 65 W -20 C C 8,0 Bred lm ON/OFF DO20-X0401-DJ Anslutningskabel 4 m 65 W -20 C C 8,0 Bred lm DALI DO40-M0401-CB 1,5 m anslutningskabel med stickpropp 122 W -20 C C 8,0 Medelbred lm ON/OFF DO40-M0401-DJ Anslutningskabel 4 m 122 W -40 C C 8,0 Medelbred lm DALI DO40-X0401-CB 1,5 m anslutningskabel med stickpropp 122 W -20 C C 8,0 Bred lm ON/OFF DO40-X0401-DJ Anslutningskabel 4 m 122 W -40 C C 8,0 Bred lm DALI DO41-M0401-DB 1,5 m anslutningskabel med stickpropp 162 W -20 C C 8,0 Medelbred lm ON/OFF DO41-M0401-DJ Anslutningskabel 4 m 162 W -20 C C 8,0 Medelbred lm DALI DO41-X0401-DB 1,5 m anslutningskabel med stickpropp 162 W -20 C C 8,0 Bred lm ON/OFF DO41-X0401-DJ Anslutningskabel 4 m 162 W -20 C C 8,0 Bred lm DALI Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt ANM. Industriarmaturer 13

14 VEGA S VEGA S smalstrålande armatur lämpar sig för högindustriella tillämpningar med krav på särskilt hög tålighet hos armaturen. Armaturen är utformad för att klara höga temperaturer, hög luftfuktighet och luftföroreningar. En armatur med PC-hölje finns för användning inom användning i livsmedels- och förpackningsindustrin. 250 W 315 W 400 W ST/MT E40 Ta 80 C 250 W Ta 70 C 400 W Ta 50 C ECG IP64 IP65 IK V RAL 7047 D DALI STEPDIM ASTRODIM Konstruktion En sluten och trycktestad armatur Armaturstomme av polyesterbelagt aluminium, spärrhakar av anodiserat aluminium Täckglas av härdat säkerhetsglas Ljus- och reglermodulerna ansluts via en snabbkoppling som är enkel att öppna och stänga Armaturen levereras med ljuskälla Dubbelfilter av plast I standardleverans ingår takfäste B100, i vilket modulerna enkelt installeras. Skruvåtdragning. I VEGA S Dubbel ingår två ljusmoduler och en reglermodul, som installeras med det långa takfästet B200 Tillvalsprodukter Dammfilter Dubbelfilter av metall GORE-filter Dammlist med PC-hölje för användning inom livsmedels- och förpackningsindustrin. Täckglas 8 mm (se Specialdammlister, s. 67) Dammlist med metallnät för användning där det krävs hög mekanisk hållfasthet, som exempelvis i lokaler för sandblästring. Täckglas 8 mm (se Specialdammlister, s. 67) Väggfäste B300 (25 /40 ) Stolpfäste B400 (25 /40 ) Fäste för lyktstolpe B500 Strålkastarfäste B600 Linfäste B700 Finns även med olika anslutningsalternativ och ljuskällor. Be din återförsäljare om mer information 14

15 VEGA S ø ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS VIKT, KG LJUSFÖRDEL- NING LJUS- FLÖDE ANM. Dubbeleffektfilter med plasthölje ingår i produktnumren. Bred ljusfördelning VS25-X00-M1000A-M1B -o- 5 2,5 mm² MT-250W-E40-30 C C 13,4 Bred lm D (ta +70 C) VS25-X00-M1000B-M1B 1,5 m anslutningskabel med stickpropp MT-250W-E40-30 C C 13,4 Bred lm D (ta +70 C) VS25-X00-M1000A-S1B -o- 5 2,5 mm² ST-250W-E40-30 C C 13,4 Bred lm D (ta +70 C) VS25-X00-M1000B-S1B 1,5 m anslutningskabel med stickpropp ST-250W-E40-30 C C 13,4 Bred lm D (ta +70 C) VS40-X00-M1000A-M1B -o- 5 2,5 mm² MC-400W-E40-30 C C 14,7 Bred lm D (ta +60 C) VS40-X00-M1000B-M1B 1,5 m anslutningskabel med stickpropp MC-400W-E40-30 C C 14,7 Bred lm D (ta +60 C) VS40-X00-M1000A-S1B -o- 5 2,5 mm² ST-400W-E40-30 C C 14,7 Bred lm D (ta +60 C) VS40-X00-M1000B-S1B 1,5 m anslutningskabel med stickpropp ST-400W-E40-30 C C 14,7 Bred lm D (ta +60 C) Medelbred ljusfördelning VS25-M00-M1000A-M1B -o- 5 2,5 mm² MT-250W-E40-30 C C 13,4 Medelbred lm D (ta +70 C) VS25-M00-M1000B-M1B 1,5 m anslutningskabel med stickpropp MT-250W-E40-30 C C 13,4 Medelbred lm D (ta +70 C) VS25-M00-M1000A-S1B -o- 5 2,5 mm² ST-250W-E40-30 C C 13,4 Medelbred lm D (ta +70 C) VS25-M00-M1000B-S1B 1,5 m anslutningskabel med stickpropp ST-250W-E40-30 C C 13,4 Medelbred lm D (ta +70 C) VS40-M00-M1000A-M1B -o- 5 2,5 mm² MC-400W-E40-30 C C 14,7 Medelbred lm D (ta +60 C) VS40-M00-M1000B-M1B 1,5 m anslutningskabel med stickpropp MC-400W-E40-30 C C 14,7 Medelbred lm D (ta +60 C) VS40-M00-M1000A-S1B -o- 5 2,5 mm² ST-400W-E40-30 C C 14,7 Medelbred lm D (ta +60 C) VS40-M00-M1000B-S1B 1,5 m anslutningskabel med stickpropp ST-400W-E40-30 C C 14,7 Medelbred lm D (ta +60 C) Smal ljusfördelning VS25-N00-M1000A-M1B -o- 5 2,5 mm² MT-250W-E40-30 C C 13,4 Smal lm D (ta +70 C) VS25-N00-M1000B-M1B 1,5 m anslutningskabel med stickpropp MT-250W-E40-30 C C 13,4 Smal lm D (ta +70 C) VS25-N00-M1000A-S1B -o- 5 2,5 mm² ST-250W-E40-30 C C 13,4 Smal lm D (ta +70 C) VS25-N00-M1000B-S1B 1,5 m anslutningskabel med stickpropp ST-250W-E40-30 C C 13,4 Smal lm D (ta +70 C) VS40-N00-M1000A-M1B -o- 5 2,5 mm² MC-400W-E40-30 C C 14,7 Smal lm D (ta +60 C) VS40-N00-M1000B-M1B 1,5 m anslutningskabel med stickpropp MC-400W-E40-30 C C 14,7 Smal lm D (ta +60 C) VS40-N00-M1000A-S1B -o- 5 2,5 mm² ST-400W-E40-30 C C 14,7 Smal lm D (ta +60 C) VS40-N00-M1000B-S1B 1,5 m anslutningskabel med stickpropp ST-400W-E40-30 C C 14,7 Smal lm D (ta +60 C) Extremt smal ljusfördel ning VS25-E00-M1000A-M1B -o- 5 2,5 mm² MT-250W-E40-30 C C 13,4 Extremt smal lm D (ta +70 C) VS25-E00-M1000B-M1B 1,5 m anslutningskabel med stickpropp MT-250W-E40-30 C C 13,4 Extremt smal lm D (ta +70 C) VS25-E00-M1000A-S1B -o- 5 2,5 mm² ST-250W-E40-30 C C 13,4 Extremt smal lm D (ta +70 C) VS25-E00-M1000B-S1B 1,5 m anslutningskabel med stickpropp ST-250W-E40-30 C C 13,4 Extremt smal lm D (ta +70 C) VS40-E00-M1000A-M1B -o- 5 2,5 mm² MC-400W-E40-30 C C 14,7 Extremt smal lm D (ta +60 C) VS40-E00-M1000B-M1B 1,5 m anslutningskabel med stickpropp MC-400W-E40-30 C C 14,7 Extremt smal lm D (ta +60 C) VS40-E00-M1000A-S1B -o- 5 2,5 mm² ST-400W-E40-30 C C 14,7 Extremt smal lm D (ta +60 C) VS40-E00-M1000B-S1B 1,5 m anslutningskabel med stickpropp ST-400W-E40-30 C C 14,7 Extremt smal lm D (ta +60 C) Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt Industriarmaturer 15

16 VEGA S med elektroniskt reglerdon ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS VIKT, KG LJUSFÖRDEL- NING LJUS- FLÖDE ANM. Bred ljusfördelning VS25-X00-C1000A-M3B -o- 5 2,5 mm² MT-250W-E40-25 C C 11,3 Bred lm VS25-X00-C1000B-M3B 1,5 m anslutningskabel med stickpropp MT-250W-E40-25 C C 11,3 Bred lm VS32-X00-C1000A-M5B -o- 5 2,5 mm² MT-315W-E40-20 C C 12,0 Bred lm * VS32-X00-C1000B-M5B 1,5 m anslutningskabel med stickpropp MT-315W-E40-20 C C 12,0 Bred lm * Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt * Innehåller nästa generations keramiska metallhalogenlampa CPO-TT Xtra 315 W/942 E40 med lång livslängd VEGA S Dubbel ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS Medelbred ljusfördelning VIKT, KG LJUSFÖRDEL- NING LJUS- FLÖDE VSX4-M00-M1000A-M1C -o- 5 2,5 mm² 2x MC-400W-E40-30 C C 27,7 Medelbred lm VSX4-M00-M1000B-M1C 1,5 m anslutningskabel med stickpropp 2x MC-400W-E40-30 C C 27,7 Medelbred lm VSX4-M00-M1000A-S1C -o- 5 2,5 mm² 2x ST-400W-E40-30 C C 27,7 Medelbred lm VSX4-M00-M1000B-S1C 1,5 m anslutningskabel med stickpropp 2x ST-400W-E40-30 C C 27,7 Medelbred lm ANM. Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt VEGA S LED-nödljus VEGA LED-NÖDLJUS är utrustad med en LED-modul som kan användas som reservbelysning vid eventuella strömavbrott, eller så kan den anslutas till en rörelsedetektor eller en dagsljussensor. Om man vill kan alla VEGA-armaturer med urladdningslampor utrustas med extraljusmodulen LED-NÖDLJUS. 16

17 VEGA smalstrålande armaturer är utrustade med en dammlist som förhindrar att glaset blir smutsigt. Reglermodulen, som är utrustad med ett filter anpassat till miljöförhållandena och med tillräckligt stor filtreringsyta, används för att reglera temperatur- och tryckvariationer inuti armaturen, även i de mest krävande förhållanden. Lufttrycksregleringen skyddar de elektriska komponenterna och reflektorn mot smuts och fukt, vilket ökar armaturens livslängd påtagligt. Tack vare filtret, utmärkt termisk reglering och högkvalitativa komponenter har armaturen långa underhållsintervall. Typiska användningsområden är stålverk, gjuterier, turbinhallar på kraftverksanläggningar, pappers- och massabruk, sågverk, träförädlingsindustrin etc. Armaturens alla moduler är polyesterbelagda för att tåla krävande miljömässiga förhållanden. Standardtakfäste B100 ingår i produktnumren (monteringsskena B200 ingår i VEGA S Dubbel) samt ett dubbeleffektfilter med plasthölje. Armaturen kan, om så önskas, beställas med andra filter och fästen som tillval. Se sidan 58 för alternativa fästen och sidan 69 för alternativa filter. MT EXTREMT SMAL (E) MT SMAL (N) MT MEDELBRED (M) MT BRED (X) C0 C180 C90 C270 η = 83 % C0 C180 C90 C270 η = 85 % C0 C180 C90 C270 η = 84 % C0 C180 C90 C270 η = 84 % ST EXTREMT SMAL (E) ST SMAL (N) ST MEDELBRED (M) ST BRED (X) C0 C180 C90 C270 η = 85 % C0 C180 C90 C270 η = 87 % C0 C180 C90 C270 η = 86 % C0 C180 C90 C90 C270 C270 η = η 86 = 86% % Industriarmaturer 17

18 VEGA R VEGA R smalstrålande armatur lämpar sig för krävande industrianläggningar med högt till tak. Vanliga användningsmiljöer är t.ex. lokaler med högt till tak såsom monteringshallar, pappers- och massabruk, sågverk, träförädlingsindustrin, lagerlokaler etc. Armaturen är utrustad med en dammlist som hindrar skyddsglaset från att bli smutsigt. En armatur med PC-hölje finns för användning inom användning i livsmedels- och förpackningsindustrin. 250 W 315 W 400 W ST/MT E40 Ta 50 C IP64 IP65 IK V RAL 7047 DALI STEPDIM ASTRODIM 18

19 517 VEGA R ø ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS VIKT, KG LJUSFÖRDEL- NING LJUS- FLÖDE ANM. Dammfilter ingår i produktnumren. Bred ljusfördelning VR25-X00-M0000A-M1B -o- 5 2,5 mm² MT-250W-E40-30 C C 11,5 Bred lm VR25-X00-M0000B-M1B 1,5 m anslutningskabel med stickpropp MT-250W-E40-30 C C 11,5 Bred lm VR25-X00-M0000A-S1B -o- 5 2,5 mm² ST-250W-E40-30 C C 11,5 Bred lm VR25-X00-M0000B-S1B 1,5 m anslutningskabel med stickpropp ST-250W-E40-30 C C 11,5 Bred lm VR40-X00-M0000A-M1B -o- 5 2,5 mm² MC-400W-E40-30 C C 13,0 Bred lm VR40-X00-M0000B-M1B 1,5 m anslutningskabel med stickpropp MC-400W-E40-30 C C 13,0 Bred lm VR40-X00-M0000A-S1B -o- 5 2,5 mm² ST-400W-E40-30 C C 13,0 Bred lm VR40-X00-M0000B-S1B 1,5 m anslutningskabel med stickpropp ST-400W-E40-30 C C 13,0 Bred lm Medelbred ljusfördelning VR25-M00-M0000A-M1B -o- 5 2,5 mm² MT-250W-E40-30 C C 11,5 Medelbred lm VR25-M00-M0000B-M1B 1,5 m anslutningskabel med stickpropp MT-250W-E40-30 C C 11,5 Medelbred lm VR25-M00-M0000A-S1B -o- 5 2,5 mm² ST-250W-E40-30 C C 11,5 Medelbred lm VR25-M00-M0000B-S1B 1,5 m anslutningskabel med stickpropp ST-250W-E40-30 C C 11,5 Medelbred lm VR40-M00-M0000A-M1B -o- 5 2,5 mm² MC-400W-E40-30 C C 13,0 Medelbred lm VR40-M00-M0000B-M1B 1,5 m anslutningskabel med stickpropp MC-400W-E40-30 C C 13,0 Medelbred lm VR40-M00-M0000A-S1B -o- 5 2,5 mm² ST-400W-E40-30 C C 13,0 Medelbred lm VR40-M00-M0000B-S1B 1,5 m anslutningskabel med stickpropp ST-400W-E40-30 C C 13,0 Medelbred lm Smal ljusfördelning VR25-N00-M0000A-M1B -o- 5 2,5 mm² MT-250W-E40-30 C C 11,5 Smal lm VR25-N00-M0000B-M1B 1,5 m anslutningskabel med stickpropp MT-250W-E40-30 C C 11,5 Smal lm VR25-N00-M0000A-S1B -o- 5 2,5 mm² ST-250W-E40-30 C C 11,5 Smal lm VR25-N00-M0000B-S1B 1,5 m anslutningskabel med stickpropp ST-250W-E40-30 C C 11,5 Smal lm VR40-N00-M0000A-M1B -o- 5 2,5 mm² MC-400W-E40-30 C C 13,0 Smal lm VR40-N00-M0000B-M1B 1,5 m anslutningskabel med stickpropp MC-400W-E40-30 C C 13,0 Smal lm VR40-N00-M0000A-S1B -o- 5 2,5 mm² ST-400W-E40-30 C C 13,0 Smal lm VR40-N00-M0000B-S1B 1,5 m anslutningskabel med stickpropp ST-400W-E40-30 C C 13,0 Smal lm VEGA R med elektroniskt reglerdon, bred ljusfördel ning VR25-X00-C0000A-M3B -o- 5 2,5 mm² MT-250W-E40-25 C C 9,6 Bred lm VR25-X00-C0000B-M3B 1,5 m anslutningskabel med stickpropp MT-250W-E40-25 C C 9,6 Bred lm VR32-X00-C0000A-M5B -o- 5 2,5 mm² MT-315W-E40-20 C C 10,3 Bred lm * VR32-X00-C0000B-M5B 1,5 m anslutningskabel med stickpropp MT-315W-E40-20 C C 10,3 Bred lm * *) Innehåller nästa generations keramiska metallhalogenlampa CPO-TT Xtra 315W/942 E40 med lång livslängd Industriarmaturer 19

20 VEGA R Dubbel ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS Medelbred ljusfördelning VIKT, KG LJUSFÖRDEL- NING LJUS- FLÖDE VRX4-M00-M0000A-M1C -o- 5 2,5 mm² 2x MC-400W-E40-30 C C 23,9 Medelbred lm VRX4-M00-M0000B-M1C 1,5 m anslutningskabel med stickpropp 2x MC-400W-E40-30 C C 23,9 Medelbred lm VRX4-M00-M0000A-S1C -o- 5 2,5 mm² 2x ST-400W-E40-30 C C 23,9 Medelbred lm VRX4-M00-M0000B-S1C 1,5 m anslutningskabel med stickpropp 2x ST-400W-E40-30 C C 23,9 Medelbred lm ANM. Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt Konstruktion En sluten och trycktestad armatur Reglermodul och dammlist är tillverkade av polyesterbelagt aluminium, reflektor av obelagt aluminium, spärrhakar av anodiserat aluminium Täckglas av härdat säkerhetsglas Ljus- och reglermodulerna ansluts via en snabbkoppling som är enkel att öppna och stänga Armaturen levereras med ljuskällor Dammfilter I standardleverans ingår takfäste B100, i vilket modulerna enkelt installeras. Skruvåtdragning. I VEGA R Dubbel ingår två ljusmoduler och en reglermodul, som installeras med det långa takfästet B200 Tillvalsprodukter Dubbelfilter av plast Dubbelfilter av metall GORE-filter Dammlist med PC-skydd för användning inom livsmedels- och förpackningsindustrin (se Specialdammlister, s. 67) Dammlist med metallnät för användning där hög mekanisk hållfasthet krävs, som exempelvis i lokaler för sandblästring (se Specialdammlister, s. 67) Rörfäste B500 Linfäste B700 Finns även med olika anslutningsalternativ och ljuskällor. Be din återförsäljare om mer information MT SMAL (N) C0 C180 C90 C90 C270 C270 η η = = 85 85% % MT MEDELBRED (M) C0 C180 C90 C90 C270 C270 η η = = 84 84% % MT BRED (X) C0 C180 C90 C90 C270 C270 η η = = 84 84% % ST SMAL (N) ST MEDELBRED (M) ST BRED (X) C0 C180 C90 C90 C270 C270 η η = = 87 87% % C0 C180 C90 C90 C270 C270 η η = 86 86% % C0 C180 C90 C90 C270 C270 η η = = 86 86% % 20

21 Industriarmaturer 21

22 VEGA W VEGA W bredstrålande armatur lämpar sig för många olika typer av industriella användningsområden. VEGA W erbjuder en energieffektiv lösning för allmänbelysning inom t.ex. olika typer av produktionsanläggningar. Andra lämpliga utrymmen är korridorer, trapphus och underhållsplattformar, parkeringshus, kraftverk och ångpannor. 250 W 315 W 400 W ST/MT E40 Ta 80 C 250 W Ta 70 C 400 W Ta 50 C ECG IP64 IP65 IK V RAL 7047 D DALI STEPDIM ASTRODIM 22

23 VEGA W ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS VIKT, KG LJUSFÖR- DEL NING Dammfilter ingår i produktnumren. LJUS- FLÖDE VW25-X00-M0000A-M1B -o- 5 2,5 mm² MT-250W-E40-30 C C 11,3 Bred lm D (ta +70 C) VW25-X00-M0000B-M1B 1,5 m anslutningskabel med stickpropp MT-250W-E40-30 C C 11,3 Bred lm D (ta +70 C) VW25-X00-M0000A-S1B -o- 5 2,5 mm² ST-250W-E40-30 C C 11,3 Bred lm D (ta +70 C) VW25-X00-M0000B-S1B 1,5 m anslutningskabel med stickpropp ST-250W-E40-30 C C 11,3 Bred lm D (ta +70 C) VW40-X00-M0000A-M1B -o- 5 2,5 mm² MC-400W-E40-30 C C 12,6 Bred lm D (ta +60 C) VW40-X00-M0000B-M1B 1,5 m anslutningskabel med stickpropp MC-400W-E40-30 C C 12,6 Bred lm D (ta +60 C) VW40-X00-M0000A-S1B -o- 5 2,5 mm² ST-400W-E40-30 C C 12,6 Bred lm D (ta +60 C) VW40-X00-M0000B-S1B 1,5 m anslutningskabel med stickpropp ST-400W-E40-30 C C 12,6 Bred lm D (ta +60 C) VEGA W med elektroniskt reglerdon VW25-X00-C0000A-M3B -o- 5 2,5 mm² MT-250W-E40-25 C C 9,2 Bred lm VW25-X00-C0000B-M3B 1,5 m anslutningskabel med stickpropp MT-250W-E40-25 C C 9,2 Bred lm VW32-X00-C0000A-M5B -o- 5 2,5 mm² MT-315W-E40-20 C C 10,0 Bred lm * VW32-X00-C0000B-M5B 1,5 m anslutningskabel med stickpropp MT-315W-E40-20 C C 10,0 Bred lm * ANM. *) Innehåller nästa generations keramiska metallhalogenlampa CPO-TT Xtra 315W/942 E40 med lång livslängd Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt Konstruktion En sluten och trycktestad armatur Armaturstomme av polyesterbelagt aluminium, spärrhakar av anodiserat aluminium Täckglas av härdat säkerhetsglas Ljus- och reglermodulerna ansluts via en snabbkoppling som är enkel att öppna och stänga Armaturen levereras med ljuskällor Dammfilter I standardleverans ingår takfäste B100, i vilket modulerna enkelt installeras. Skruvåtdragning. I VEGA W Dubbel ingår två ljusmoduler och en reglermodul, som installeras med det långa takfästet B200 Tillvalsprodukter Dubbeleffektfilter med plasthölje Dubbeleffektfilter med metallhölje GORE-filter Väggfäste B300 (0 /10 / 25 /40 ) Stolpfäste B400 (0 /10 / 25 /40 ) Rörfäste B500 Strålkastarfäste B600 Vägg-/takfäste B700 Finns även med olika anslutningsalternativ och ljuskällor. Be din återförsäljare om mer information Industriarmaturer 23

24 VEGA W Dubbel ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS Bred ljusfördelning VIKT, KG LJUSFÖRDEL- NING LJUS- FLÖDE VWX4-X00-M0000A-M1C -o- 5 2,5 mm² 2 MC-400W-E40-30 C C 23,1 Bred lm VWX4-X00-M0000B-M1C 1,5 m anslutningskabel med stickpropp 2 MC-400W-E40-30 C C 23,1 Bred lm VWX4-X00-M0000A-S1C -o- 5 2,5 mm² 2 ST-400W-E40-30 C C 23,1 Bred lm VWX4-X00-M0000B-S1C 1,5 m anslutningskabel med stickpropp 2 ST-400W-E40-30 C C 23,1 Bred lm ANM. Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt 1 X ST-400W-E40 1 X MC-400 W-E40 1 X ST-400W-E40 1 X MC-400W-E C0 C0-C180 C180 C90 C90-C270 C270 η = 93 % η = C0 - C180 C90 - C270 93% C0 C0-C180 C180 C90 C90-C270 C270 η = 88 % η = C0 - C180 C90 - C270 88% 24

25 Industriarmaturer 25

26 VIVO bredstrålande En universell armatur för inom- och utomhusbruk för tuffa förhållanden. Tack vare den ringa storleken och den mönsterskyddade designen är armaturen lämpad för såväl offentliga som industriella miljöer. 35 W 70 W 100 W 150 W MT G12 LED 40 W Ta 60 C 35 W Ta 55 C 70 W Ta 40 C 100 W Ta 35 C LED IP V RAL D DALI ndim MacAdam 3 SDCM L70/B tim Väggfäste 6015 (Elnr ) Stolpfäste för en armatur 6016 (Elnr ) Stolpfäste för två armaturer 6017 (Elnr ) Universalfäste 6018 (Elnr ) Konstruktion En sluten och trycktestad armatur utrustad med ett Gore-filter Armaturstomme och hölje av polyesterbelagt aluminiumgods Färg ljusgrå (RAL 7047) med ljusgråa spärrhakar eller, alternativt, grafitgrå (RAL 7024) med svarta spärrhakar Härdat säkerhetsglas Spärrhakar tillverkade av anodiserat aluminium Elektroniskt reglerdon Mönsterskyddad design Armaturen levereras med ljuskällor Installation Ytmontering Armaturen kan monteras på takytan, på en upphängningsskena eller på en armaturarm (Ø 60 mm) med hjälp av det basfäste som ingår i leveransen Tillbehör Väggfäste 6015 (Elnr ) Stolpfäste för en armatur 6016 (Elnr ) Stolpfäste för två armaturer 6017 (Elnr ) Universalfäste 6018 (Elnr ) Ytterligare information Fem olika effekter och olika ljusfördel ningar garanterar bästa möjliga anpassning och energieffektivitet för respektive tillämpning VIVO LED-armaturen kan även beställas med styrenhet nightdim 26

27 VIVO bredstrålande armaturer RAL ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS VIVO LED Effekt 40 W 4000 K VIKT, KG LJUSFÖRDEL- NING LJUS- FLÖDE C3LM13 -o- 5 2,5 mm 2 LED-modul -20 C C 4,7 Bred lm C3LM13 1,5 m anslutningskabel med stickpropp LED-modul -20 C C 4,7 Bred lm C3LM13 -o- 5 2,5 mm 2 LED-modul -20 C C 4,7 Bred lm Frostat glas C3LM13 1,5 m anslutningskabel med stickpropp LED-modul -20 C C 4,7 Bred lm Frostat glas VIVO MT-35W-G C2.MT12 -o- 5 2,5 mm 2 MT-35W-G12-25 C C 4,0 Medelbred lm C3.MT12 -o- 5 2,5 mm 2 MT-35W-G12-25 C C 4,0 Bred lm C3.MT12 -o- 5 2,5 mm 2 MT-35W-G12-25 C C 4,0 Bred lm Frostat glas C5.MT12 -o- 5 2,5 mm 2 MT-35W-G12-25 C C 4,0 Asymmetrisk lm C2.MT12 1,5 m anslutningskabel med stickpropp MT-35W-G12-25 C C 4,0 Medelbred lm C3.MT12 1,5 m anslutningskabel med stickpropp MT-35W-G12-25 C C 4,0 Bred lm C3.MT12 1,5 m anslutningskabel med stickpropp MT-35W-G12-25 C C 4,0 Bred lm Frostat glas C5.MT12 1,5 m anslutningskabel med stickpropp MT-35W-G12-25 C C 4,0 Asymmetrisk lm VIVO MT-70W-G C2.MT12 -o- 5 2,5 mm 2 MT-70W-G12-25 C C 4,0 Medelbred lm C3.MT12 -o- 5 2,5 mm 2 MT-70W-G12-25 C C 4,0 Bred lm C3.MT12 -o- 5 2,5 mm 2 MT-70W-G12-25 C C 4,0 Bred lm Frostat glas C5.MT12 -o- 5 2,5 mm 2 MT-70W-G12-25 C C 4,0 Asymmetrisk lm C2.MT12 1,5 m anslutningskabel med stickpropp MT-70W-G12-25 C C 4,0 Medelbred lm C3.MT12 1,5 m anslutningskabel med stickpropp MT-70W-G12-25 C C 4,0 Bred lm C3.MT12 1,5 m anslutningskabel med stickpropp MT-70W-G12-25 C C 4,0 Bred lm Frostat glas C5.MT12 1,5 m anslutningskabel med stickpropp MT-70W-G12-25 C C 4,0 Asymmetrisk lm VIVO MT-100W-G C2.MT12 -o- 5 2,5 mm 2 MT-100W-G12-25 C C 4,0 Medelbred lm C3.MT12 -o- 5 2,5 mm 2 MT-100W-G12-25 C C 4,0 Bred lm C3.MT12 -o- 5 2,5 mm 2 MT-100W-G12-25 C C 4,0 Bred lm Frostat glas C5.MT12 -o- 5 2,5 mm 2 MT-100W-G12-25 C C 4,0 Asymmetrisk lm C2.MT12 1,5 m anslutningskabel med stickpropp MT-100W-G12-25 C C 4,0 Medelbred lm C3.MT12 1,5 m anslutningskabel med stickpropp MT-100W-G12-25 C C 4,0 Bred lm C3.MT12 1,5 m anslutningskabel med stickpropp MT-100W-G12-25 C C 4,0 Bred lm Frostat glas C5.MT12 1,5 m anslutningskabel med stickpropp MT-100W-G12-25 C C 4,0 Asymmetrisk lm VIVO MT-150W-G C2.MT12 -o- 5 2,5 mm 2 MT-150W-G12 Fa-25 C C 4,0 Medelbred lm C3.MT12 -o- 5 2,5 mm 2 MT-150W-G12 Fa-25 C C 4,0 Bred lm C3.MT12 -o- 5 2,5 mm 2 MT-150W-G12 Fa-25 C C 4,0 Bred lm Frostat glas C5.MT12 -o- 5 2,5 mm 2 MT-150W-G12 Fa-25 C C 4,0 Asymmetrisk lm C2.MT12 1,5 m anslutningskabel med stickpropp MT-150W-G12 Fa-25 C C 4,0 Medelbred lm C3.MT12 1,5 m anslutningskabel med stickpropp MT-150W-G12 Fa-25 C C 4,0 Bred lm C3.MT12 1,5 m anslutningskabel med stickpropp MT-150W-G12 Fa-25 C C 4,0 Bred lm Frostat glas C5.MT12 1,5 m anslutningskabel med stickpropp MT-150W-G12 Fa-25 C C 4,0 Asymmetrisk lm Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt ANM. Industriarmaturer 27

28 VIVO bredstrålande armaturer RAL ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS VIVO LED Effekt 40 W 4000 K VIKT, KG LJUSFÖRDEL- NING LJUS- FLÖDE R3LM13 -o- 5 2,5 mm 2 LED-modul -20 C C 4,7 Bred lm R3LM13 1,5 m anslutningskabel med stickpropp LED-modul -20 C C 4,7 Bred lm R3LM13 -o- 5 2,5 mm 2 LED-modul -20 C C 4,7 Bred lm Frostat glas R3LM13 1,5 m anslutningskabel med stickpropp LED-modul -20 C C 4,7 Bred lm Frostat glas VIVO MT-35W-G R2.MT12 -o- 5 2,5 mm 2 MT-35W-G12-25 C C 4,0 Medelbred lm R3.MT12 -o- 5 2,5 mm 2 MT-35W-G12-25 C C 4,0 Bred lm R3.MT12 -o- 5 2,5 mm 2 MT-35W-G12-25 C C 4,0 Bred lm Frostat glas R5.MT12 -o- 5 2,5 mm 2 MT-35W-G12-25 C C 4,0 Asymmetrisk lm R2.MT12 1,5 m anslutningskabel med stickpropp MT-35W-G12-25 C C 4,0 Medelbred lm R3.MT12 1,5 m anslutningskabel med stickpropp MT-35W-G12-25 C C 4,0 Bred lm R3.MT12 1,5 m anslutningskabel med stickpropp MT-35W-G12-25 C C 4,0 Bred lm Frostat glas R5.MT12 1,5 m anslutningskabel med stickpropp MT-35W-G12-25 C C 4,0 Asymmetrisk lm VIVO MT-70W-G R2.MT12 -o- 5 2,5 mm 2 MT-70W-G12-25 C C 4,0 Medelbred lm R3.MT12 -o- 5 2,5 mm 2 MT-70W-G12-25 C C 4,0 Bred lm R3.MT12 -o- 5 2,5 mm 2 MT-70W-G12-25 C C 4,0 Bred lm Frostat glas R5.MT12 -o- 5 2,5 mm 2 MT-70W-G12-25 C C 4,0 Asymmetrisk lm R2.MT12 1,5 m anslutningskabel med stickpropp MT-70W-G12-25 C C 4,0 Medelbred lm R3.MT12 1,5 m anslutningskabel med stickpropp MT-70W-G12-25 C C 4,0 Bred lm R3.MT12 1,5 m anslutningskabel med stickpropp MT-70W-G12-25 C C 4,0 Bred lm Frostat glas R5.MT12 1,5 m anslutningskabel med stickpropp MT-70W-G12-25 C C 4,0 Asymmetrisk lm VIVO MT-100W-G R2.MT12 -o- 5 2,5 mm 2 MT-100W-G12 Fa-25 C C 4,0 Medelbred lm R3.MT12 -o- 5 2,5 mm 2 MT-100W-G12 Fa-25 C C 4,0 Bred lm R3.MT12 -o- 5 2,5 mm 2 MT-100W-G12 Fa-25 C C 4,0 Bred lm Frostat glas R5.MT12 -o- 5 2,5 mm 2 MT-100W-G12 Fa-25 C C 4,0 Asymmetrisk lm R2.MT12 1,5 m anslutningskabel med stickpropp MT-100W-G12 Fa-25 C C 4,0 Medelbred lm R3.MT12 1,5 m anslutningskabel med stickpropp MT-100W-G12 Fa-25 C C 4,0 Bred lm R3.MT12 1,5 m anslutningskabel med stickpropp MT-100W-G12 Fa-25 C C 4,0 Bred lm Frostat glas R5.MT12 1,5 m anslutningskabel med stickpropp MT-100W-G12 Fa-25 C C 4,0 Asymmetrisk lm VIVO MT-150W-G R2.MT12 -o- 5 2,5 mm 2 MT-150W-G12 Fa-25 C C 4,0 Medelbred lm R3.MT12 -o- 5 2,5 mm 2 MT-150W-G12 Fa-25 C C 4,0 Bred lm R3.MT12 -o- 5 2,5 mm 2 MT-150W-G12 Fa-25 C C 4,0 Bred lm Frostat glas R5.MT12 -o- 5 2,5 mm 2 MT-150W-G12 Fa-25 C C 4,0 Asymmetrisk lm R2.MT12 1,5 m anslutningskabel med stickpropp MT-150W-G12 Fa-25 C C 4,0 Medelbred lm R3.MT12 1,5 m anslutningskabel med stickpropp MT-150W-G12 Fa-25 C C 4,0 Bred lm R3.MT12 1,5 m anslutningskabel med stickpropp MT-150W-G12 Fa-25 C C 4,0 Bred lm Frostat glas R5.MT12 1,5 m anslutningskabel med stickpropp MT-150W-G12 Fa-25 C C 4,0 Asymmetrisk lm ANM. Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt 28

29 VIVO 9339/R2 150 W MT MEDELBRED VIVO 9339/R3 150 W MT BRED VIVO 9339/R5 150 W MT ASYMMETRISK VIVO 9339/R3 150 W FROSTAT GLAS C0 C180 C90 C270 η = 82 % C0 C180 C90 C270 η = 82 % C0 C180 C90 C270 η = 80 % C0 C180 C90 C270 η = 67 % VIVO W LED VIVO W LED (FROSTAT GLAS) η = C0 C180 C90 C270 η = 80 % C0 - C180C90 - C270 η = C0 C180 C90 C270 η = 80 % Industriarmaturer 29

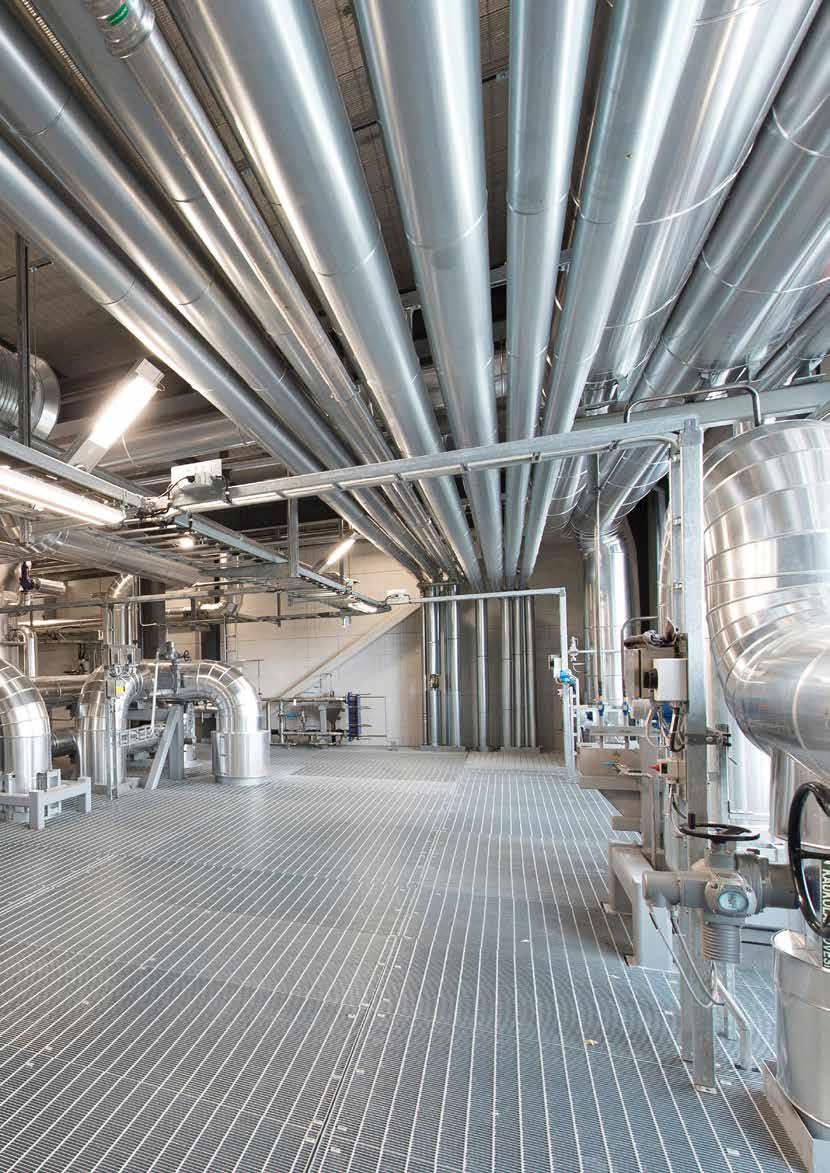

30 Bredstrålande LED 6721LED, 6741LED De bredstrålande armaturerna 6721LED och 6741LED är lämpliga för liknande utrymmen som andra traditionella bredstrålande I Valo-armaturer. Detta är en kompakt och hållbar armatur som integrerats med den senaste LED-tekniken för allmänbelysning i utrymmen med låg eller måttlig takhöjd. Armaturtekniken är också enkel att uppdatera i framtiden med hjälp av RetroFIT-paketet. Tvärtemot aktuell praxis är denna armatur inte återanvändningsbar, men har istället tack vare uppdateringsmöjligheter och reservdelspaket exceptionellt lång livslängd. LED 58 W LED 77 W Ta 45 C Ta 35 C IP64 IK K Ra 80 MacAdam 3 SDCM L70/B tim D V DALI RAL

31 6721LED, 6741LED ELNR. PRODUKTNR. ANSLUTNING INEFFEKT TA-KLASS VIKT, KG LJUSFÖRDEL- NING LJUS- FLÖDE 6721LED-armaturer V3.LM11 -o- 3 2,5 mm ,5 mm 2 58 W -20 C C 6,0 Bred lm PC V3.LM11 1,5 m anslutningskabel med stickpropp 58 W -20 C C 6,0 Bred lm PC V3.LM11 -o- 3 2,5 mm ,5 mm 2 58 W -20 C C 6,0 Bred lm Frostat glas V3.LM11 1,5 m anslutningskabel med stickpropp 58 W -20 C C 6,0 Bred lm Frostat glas 6741LED-armaturer V3.LM11 -o- 3 2,5 mm ,5 mm 2 77 W -25 C C 6,0 Bred lm PC V3.LM11 1,5 m anslutningskabel med stickpropp 77 W -25 C C 6,0 Bred lm PC V3.LM11 -o- 3 2,5 mm ,5 mm 2 77 W -25 C C 6,0 Bred lm Frostat glas V3.LM11 1,5 m anslutningskabel med stickpropp 77 W -25 C C 6,0 Bred lm Frostat glas Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt ANM. Konstruktion Sluten och trycktestad armatur, utrustad med ett dammfilter Armaturstomme tillverkad av polyesterbelagt pressat aluminium, färg grå (RAL 7047) Alternativ för hölje: polykarbonat eller härdat frostat glas Höljets list och spärrhakar tillverkade av polyesterbelagt aluminium Tillbehör Upphängningskedja 6020 ( ) Justerbart väggfäste 6035 ( ) (2 st) Väggfäste 6060 ( ) (2 st) Väggfäste 6061 ( ) Stolpfäste 6063 ( ) Rörfäste 6065 ( ) Linfäste 6079 ( ) Justerbart skenfäste 6036 ( ) (2 st) Ytterligare information Vid behov kan armaturen servas med LED RetroFit-teknikpaketet, se sidan 32 för mer information. Polykarbonaattikupu Polykarbonathölje TÄCKGLAS (FROSTAT) PC-HÖLJE Lasikupu Täckglas (matta) (matt) η = 100% C0 - C180 C90 - C η = 100% C0 - C180 C90 - C Industriarmaturer 31

32 LED RetroFIT Med RetroFIT-teknikpaketet kan gamla smalstrålande armaturer med högintensiva urladdningslampor (6111, 6121, 6201, 6211, 6221 och 6301) enkelt uppdateras så att den senaste LEDtekniken kan utnyttjas också för dem. På så vis uppnås avsevärda energibesparingar. Första generationens 6721LED-armaturer kan också servas och uppdateras med detta paket. Med denna lösning garanteras en längre livscykel än vanligt för armaturen eftersom den senaste tekniken alltid görs tillgänglig utan att armaturstommen behöver bytas. 32

33 RetroFIT 6721 RetroFIT 6741 ELNR. PRODUKTNR. INEFFEKT TA-KLASS LJUS FLÖDE VIKT, KG RetroFIT-paket V3.LM11 58 W -20 C C lm 1, V3.LM11 77 W -25 C C lm 1,4 Konstruktion Komplett system inklusive LED-moduler, reflektor, drivelement och intern kylfläns Anslutning - 5 2,5 mm ,5 mm 2 (för DALI-anslutning) Ytterligare information Armaturen kan uppdateras på bara några minuter. Se instruktionsfilmen om hur en RetroFIT-uppdatering genomförs på I Valos YouTube-kanal. Industriarmaturer 33

34 Bredstrålande 6201, 6211, 6221, 6301 I Valos W bredstrålande armaturer är en kompakt och tålig lösning för allmänbelysning i utrymmen med låg takhöjd. Tack vare den ringa storleken och ett brett urval av fästen, är de också mycket väl lämpade för belysning av kraftverk och ångpannor. 70 W 100 W 150 W ST/MT E27/40 T a 40 C 70/100 W T a 35 C 150 W IP64 IP65 IK V RAL 7047 D Konstruktion Sluten och trycktestad armatur, utrustad med dammfilter Armaturstomme tillverkad av polyesterbelagt pressat aluminium, färg grå (RAL 7047) Armaturerna 6201 och 6211 har polykarbonathöljen Armaturerna 6221 och 6301 har härdat säkerhetsglas Höljets list och spärrhakar tillverkade av polyesterbelagt aluminium Utjämnad Installation Ytmontering Armaturen kan installeras på takytan, på en upphängningsskena eller på väggen Tillbehör Upphängningskedja 6020 ( ) Justerbart väggfäste 6035 ( ) (2 st) Väggfäste 6060 ( ) (2 st) Väggfäste 6061 ( ) Stolpfäste 6063 ( ) Rörfäste 6065 ( ) Linfäste 6079 ( ) Justerbart skenfäste 6036 ( ) (2 st) Ytterligare information Armaturerna 6201 och 6211 kan beställas med hög täckram och härdat säkerhetsglas istället för polykarbonathölje. Denna variant rekommenderas om man använder metallhalogenlampa. Alla bredstrålande armaturer finns även med frostat glas 34

35 Bredstrålande ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS VIKT, KG LJUSFÖRDEL- NING LJUS- FLÖDE V3 -o- 5 2,5 mm² ST-70W-E27-30 C C 5,7 Bred PC V3 1,5 m anslutningskabel med stickpropp ST-70W-E27-30 C C 5,7 Bred PC V3 -o- 5 2,5 mm² MT-70W-E27-30 C C 5,7 Bred Klarglas ANM. Bredstrålande ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS VIKT, KG LJUSFÖR- DEL NING LJUS- FLÖDE V3 -o- 5 2,5 mm² ST-100W-E40-30 C C 5,9 Bred PC V3 -o- 5 2,5 mm² ST/MT-100W-E40-30 C C 5,9 Bred Frostat glas V3 -o- 5 2,5 mm² ST/MT-100W-E40-30 C C 5,9 Bred Klarglas V3 -o- 5 2,5 mm² ST-100W-E40-30 C C 5,9 Bred Inget filter V3 1,5 m anslutningskabel med stickpropp ST-100W-E40-30 C C 5,9 Bred PC V3 1,5 m anslutningskabel med stickpropp ST/MT-100W-E40-30 C C 5,9 Bred Frostat glas V3 1,5 m anslutningskabel med stickpropp ST/MT-100W-E40-30 C C 5,9 Bred Klarglas V3 1,5 m anslutningskabel med stickpropp ST-100W-E40-30 C C 5,9 Bred Inget filter ANM. Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt Med I-VALO LED RetroFIT-teknikpaketet kan du enkelt uppgradera 6111-, 6121-, 6201-, 6211-, och 6301-armaturer med urladdningslampa till LED-teknik och spara energi. RetroFIT-paketet omfattar LED-moduler, en reflektor, drivenhet och en kylfläns i samma leverans. De gamla armaturstommarna används endast deras inre byts snabbt och enkelt ut med det nya teknikpaketet. Se sidorna Industriarmaturer 35

36 Bredstrålande ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS VIKT, KG LJUSFÖRDEL- NING LJUS- FLÖDE ANM. Bredstrålande armatur med härdat säkerhetsglas V3 -o- 5 2,5 mm² ST/MT-150W-E40-30 C C 7,5 Bred Klarglas V3 1,5 m anslutningskabel med stickpropp ST/MT-150W-E40-30 C C 7,5 Bred Klarglas Bredstrålande 6221 Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS VIKT, KG LJUSFÖRDEL- NING LJUS- FLÖDE ANM. Bredstrålande armatur med härdat matt glas V3 -o- 5 2,5 mm² ST/MT-150W-E40-30 C C 7,5 Bred Frostat glas V3 1,5 m anslutningskabel med stickpropp ST/MT-150W-E40-30 C C 7,5 Bred Frostat glas Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt Kontakta oss så berättar vi hur du kan åstadkomma betydande besparingar med dina belysningslösningar! 36

37 6211/V2 GLAS 100 W ST 6211/V3 GLAS 100 W ST 6211/V3 FROSTAT GLAS 100 W ST 6211/V3 PC 100 W ST C0 C180 C90 C270 η = 79 % C0 C180 C90 C270 η = 77 % C0 C180 C90 C270 η = 57 % η = 75% C0 - C180 C90 C0 C180 C270 C90 C270 η = 75 % 6211/V5 PC 100 W ST 6221/V3 150 W ST 6221/V3 150 W MT C0 C180 C90 C270 η = 73 % C0 C180 C90 C270 η = 77 % C0 C180 C90 C270 η = 74 % Industriarmaturer 37

38 Bredstrålande 6231 I Valos bredstrålande 250 W-armatur är en hållbar lösning för allmänbelysning i utrymmen med låg takhöjd. Den här armaturen, som endast är 171 mm hög, är mycket väl lämpad att använda vid renovering av byggnader där utrymmet för armaturer är begränsat. ST/MT 250 W Ta 35 C IP64 E40 IK V RAL

39 Bredstrålande ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS VIKT, KG LJUSFÖRDEL- NING LJUS- FLÖDE V3 -o- 5 2,5 mm² ST/MT-250W-E40-30 C C 10,6 Bred Klarglas V3 -o- 5 2,5 mm² ST/MT-250W-E40-30 C C 10,6 Bred Frostat glas V3 1,5 m anslutningskabel med stickpropp ST/MT-250W-E40-30 C C 10,6 Bred Klarglas V3 1,5 m anslutningskabel med stickpropp ST/MT-250W-E40-30 C C 10,6 Bred Frostat glas Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt ANM. 6231/V3 250 W ST 6231/V3 FROSTAT GLAS 250 W ST 6231/V3 250 W MT 6231/V3 FROSTAT GLAS 250 W MT C0 C180 C90 C270 η = 77 % C0 C180 C90 C270 η = 57 % C0 C180 C90 C270 η = 74 % C0 C180 C90 C270 η = 57 % Konstruktion Sluten och trycktestad armatur, utrustad med dammfilter Armaturstomme tillverkad av polyesterbelagt pressat aluminium, färg grå (RAL 7047) Hölje tillverkat av härdat säkerhetsglas Höljets list och spärrhakar tillverkade av polyesterbelagt aluminium Utjämnad Installation Ytmontering Armaturen kan installeras på takytan, på en upphängningsskena eller på väggen Tillbehör Upphängningskedja 6020 ( ) Justerbart väggfäste 6035 ( ) (2 st) Väggfäste 6060 ( ) (2 st) Väggfäste Stolpfäste ( ) Linfäste 6079 ( ) Justerbart skenfäste 6036 ( ) (2 st) Typiska användningsmiljöer är t.ex. bottenvåningar, korridorer, parkeringshus, trapphus och underhållsplattformar i pappers- och massabruk. Typisk installationshöjd är 4 8 meter. Ett dammfilter förhindrar att armaturens inre blir smutsigt. Industriarmaturer 39

40 ZETA, ZETA+ ZETA smalstrålande armatur är en högkvalitativ LEDarmatur utformad för professionellt bruk vid belysning av t.ex. industrianläggningar, lagerlokaler, lastkajer, köpcentra och liknande anläggningar. Armaturen, som är väl lämpad att använda på anläggningar med hög takhöjd, har en LED W IP65 Ta 55 C 230 V Ta 45 C RAL 7047 Ta 35 C D 4000 K 5000 K 6000 K installationshöjd på upp till 30 meter. Armaturen ZETA är extremt hållbar och energisnål. DALI STEP DIM 1 10 V dc MacAdam 2 SDCM L tim ZETA-upphängningsfäste ZETA-fäste 6031 ZETA-fäste 6032 ZETA-fäste 6033 Konstruktion Stomme tillverkad av epoxipolyesterbelagt aluminium Hölje tillverkat av polykarbonat Armaturen kan beställas utan linser eller med 40 - eller 60 -linser Upphängningsfästen medföljer som standard Anslutning Två 4-meters kablar (4 0,75 mm ,75 mm 2 ) Tillbehör Takfäste 6031 Justerbart takfäste 6032 (+/ 45 ) Justerbart vägg-/takfäste 6033 (0 90 ) Ytterligare information Inga strömstötar Typisk installationshöjd är 6 20 meter Fyra olika regleralternativ: ON/OFF, StepDIM (30/100 %), 1-10 V dc eller DALI Batteridrivet reserv-/nödljus (i energisparläge är armaturens ljusflöde 20 %, ingångsspänningen är DC 216 V) Beräknad livslängd tim (L80) Finns även i andra RAL-färger, om så önskas Också tillgängliga med färgtemperaturer 5000 K och 6000 K 40

41 ZETA ZETA+ ZETA ELNR. PRODUKTNR. FÄRGTEMPERATUR INEFFEKT TA-KLASS VIKT, KG LJUSFÖRDEL NING LJUS FLÖDE ANM. Produktnummer för styrenhet 1-10 V dc och StepDIM (30 / 100 %) Utan linser ZE14-MP4-E4000E-LNA 4000 K 132 W -30 C...45 C 6,0 Medelbred lm Ra >80 ZE18-MP4-E4000E-LNA 4000 K 157 W -30 C...35 C 6,0 Medelbred lm Ra > linser ZE14-EP4-E4000E-LNA 4000 K 132 W -30 C...45 C 6,0 Extremt smal lm Ra >80 ZE18-EP4-E4000E-LNA 4000 K 157 W -30 C...35 C 6,0 Extremt smal lm Ra > linser ZE14-NP4-E4000E-LNA 4000 K 132 W -30 C...45 C 6,0 Smal lm Ra >80 ZE18-NP4-E4000E-LNA 4000 K 157 W -30 C...35 C 6,0 Smal lm Ra >80 ZETA+ ELNR. PRODUKTNR. ANSLUTNING INEFFEKT TA-KLASS VIKT, KG LJUSFÖRDEL NING LJUS FLÖDE REGLERING ANM. Utan linser, 120 ZM13-MP4-C4000E-LNA 3x0,75 mm W ZM17-MP4-E4000E-LNA 4x0,75 + 2x0,75 mm W -20 C C -20 C C 6,0 Bred lm ON/OFF Ra >80 6,0 Bred lm ZM21-MP4-E4000E-LNA 4x0,75 + 2x0,75 mm W -20 C C 6,0 Bred lm ZM17-MP4-D4000E-LNA 4x0,75 + 2x0,75 mm W -20 C C 6,0 Bred lm ZM21-MP4-D4000E-LNA 4x0,75 + 2x0,75 mm W -20 C C 6,0 Bred lm ON/OFF, 1 10 V, StepDIM ON/OFF, 1 10 V, StepDIM ON/OFF, 1 10 V, StepDIM ON/OFF, 1 10 V, StepDIM Ra >80 Ra >80 Ra >80 Ra >80 Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt UTAN LINSER 40 -LINSER -LINSER ZETA+ UTAN LINSER C0 C C90 C C0 C180 C90 C C0 C180 C90 C C0 C180 C90 C270 Industriarmaturer 41

42 LEDA I-VALO LEDA är en innovativ, vattentät armatur som passar utmärkt för krävande förhållanden, i synnerhet i omgivningsförhållanden med låga temperaturer (-C). Lämpliga användningsområden är industriella hjälpeller VVS-utrymmen, parkeringsanläggningar, kylrum, tvättinrättningar, lagerlokaler, industrianläggningar, lantbruk, olika typer av serviceplatser etc. LED 9 44 W IK03/PMMA IK08/PC Ta 45 C 4000 K Ra >80 IP V RAL 7016 RAL 7035 MacAdam 3 SDCM L80/B tim 42

43 LEDA ELNR. PRODUKTNR. ANSLUTNING INEFFEKT TA-KLASS VIKT, KG LJUS FÖR- DEL NING LJUS- FLÖDE LE01-X34-N2CN-RNB 3-polig snabbanslutning 9 W C 1,2 Bred 890 lm PMMA LE01-X44-N2CN-RNB 3-polig snabbanslutning 9 W C 1,2 Bred 856 lm PC LE04-X34-N2CN-R3B 3-polig snabbanslutning 31 W C 1,9 Bred lm PMMA LE04-X44-N2CN-R3B 3-polig snabbanslutning 31 W C 1,9 Bred lm PC LE06-X34-N2CN-R3B 3-polig snabbanslutning 44 W C 1,9 Bred lm PMMA LE06-X44-N2CN-R3B 3-polig snabbanslutning 44 W C 1,9 Bred lm PC LE04-X34-N2CN-S3B 2 3-polig snabbkoppling (genomgående ledning) 31 W C 2,0 Bred lm PMMA LE04-X44-N2CN-S3B 2 3-polig snabbkoppling (genomgående ledning) 31 W C 2,0 Bred lm PC LE06-X34-N2CN-S3B 2 3-polig snabbkoppling (genomgående ledning) 44 W C 2,0 Bred lm PMMA LE06-X44-N2CN-S3B 2 3-polig snabbkoppling (genomgående ledning) 44 W C 2,0 Bred lm PC ANM. Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt Konstruktion Armaturens stomme är tillverkad av pulverlackerat djupdraget aluminium Höljets delar är tillverkade av antingen opalvitt polykarbonat (PC) eller akryl (PMMA) Spärrhakarna är tillverkade av rostfritt stål Snabbkoppling (STUCCHI, 3-polig) GORE-filter (på 31 W- och 44 W-armaturmodellerna. 9 W-versionen är utan filter.) - Färg: 9 W-version RAL Färg: 31 W- och 44-W-versionerna RAL ANM. 9 W-versionens längd är 402 mm Installation Armaturen kan installeras på takytan, på en upphängningsskena eller på väggen C0 C180 C90 C270 η = 100 % Tillvalsprodukter Digitalt dimbar styrenhet DALI WIELAND-snabbkoppling Version med nödljus En LED-armatur som är energisnål och enkel att installera och som tål de mest krävande driftförhållanden. Armaturen är robust och tänds utan fördröjning, även i minusgrader. Den långa livslängden för LED ger besparingar på underhållskostnader. Industriarmaturer 43

44 Lysrörsarmaturer för industriellt bruk (T5) 9441, 9451 I Valos T5 ljusrörsarmaturer har en tålig konstruktion och hög Ta klass. Ett dammfilter skyddar armaturens inre komponenter från smuts, vilket gör att den bibehåller hög belysningseffektivitet även under de mest krävande förhållanden. 2xFD-54W 2XFD-80W G5 Ta 45 C IP64 IK08/9441 IK07/ V RAL 7047 D Konstruktion Sluten och trycktestad armatur med dammfilter Armaturstomme tillverkad av polyesterbelagt aluminium, färg grå (RAL 7047) Hölje tillverkat av härdat säkerhetsglas Packningar av högkvalitativt silikongummi och -massa, testade för användning i armaturer Täckramens fjädrar och gångjärn är tillverkade av syrafast stål och spärrhakarna av aluminium Elektroniskt reglerdon, V, 0/ Hz Installation Ytmontering Lämplig för installation i tak, på vägg, belysningsskena eller linfäste Fästen som beställs separat listas nedan och används vid vägg- eller balkmontering Tillbehör Upphängningskedja 6020 ( ) Väggfäste 6060 ( ) (2 st) Justerbart väggfäste 6035 ( ) (2 st) Linfäste 6079 ( ) Justerbart skenfäste 6036 ( ) (2 st) 44

45 Lysrörsarmaturer för industriellt bruk (T5) ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS VIKT, KG LJUSFÖRDEL- NING LJUS- FLÖDE V3 -o- 5 2,5 mm² 2 FD-54W-G5-20 C C 9,3 Bred Klarglas V3 1,5 m anslutningskabel med stickpropp 2 FD-54W-G5-20 C C 9,3 Bred Klarglas V3 -o- 5 2,5 mm² 2 FD-54W-G5-20 C C 9,3 Bred PMMA V3 1,5 m anslutningskabel med stickpropp 2 FD-54W-G5-20 C C 9,3 Bred PMMA ANM. Lysrörsarmaturer för industriellt bruk (T5) ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS VIKT, KG LJUSFÖRDEL- NING LJUS- FLÖDE V3 -o- 5 2,5 mm² 2xFD-80W-G5-20 C C 12,2 Bred Klarglas V3 1,5 m anslutningskabel med stickpropp 2xFD-80W-G5-20 C C 12,2 Bred Klarglas V3 -o- 5 2,5 mm² 2xFD-80W-G5-20 C C 12,2 Bred PMMA V3 1,5 m anslutningskabel med stickpropp 2xFD-80W-G5-20 C C 12,2 Bred PMMA ANM. 9441/V3 T5 2 X 54 W FDH 9441/V5 T5 1 X 54 W FDH 9451/V3 T5 2 X 80 W FDH 9451/V5 T5 1 X 80 W FDH C0 C180 C90 C270 η = 90 % C0 C180 C90 C270 η = 78 % C0 C180 C90 C270 η = 90 % C0 C180 C90 C270 η = 78 % Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt T5-armaturer med akrylhölje är lämpliga att använda inom, till exempel, livsmedelsindustrin. Typisk installationshöjd för dessa armaturer är 2 8 meter. Industriarmaturer 45

46 Lysrörsarmaturer för nödljus (T5) De är utrustade med ett armaturanpassat batteri för nödljus. Om huvudströmmen stängs av kommer batteriet att leverera ström till det lysrör som är reserverat som nödljus. Under batteridrift kommer ljus flödet från det tända lysröret att vara omkring 20 % av nominellt ljus flöde. Drifttid för ett standardbatteri är 1 timma. Det går även att beställa batterier med 3 timmars drifttid. Batteriet laddas upp när laddningsspänning ansluts. 2xFD-54W G5 Ta 25 C IP V RAL 7047 D 46

47 Lysrörsarmaturer för nödljus (T5) ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS VIKT, KG LJUSFÖRDEL NING LJUS FLÖDE ANM V3 -o- 5 2,5 mm 2 2 FD-54W-G5 25 C 12,0 Bred Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt /V3 T5 2 X 54 W FDH 9441/V5 T5 1 X 54 W FDH C0 C180 C90 C270 η = 90 % C0 C180 C90 C270 η = 78 % Typisk installationshöjd är 2 8 meter. Tack vare den höga verkningsgraden är den här armaturen mycket energieffektiv. Ett dammfilter skyddar armaturens inre komponenter från smuts, vilket gör att den bibehåller hög belysningseffektivitet även under de mest krävande förhållanden. Konstruktion Sluten och trycktestad konstruktion med dammfilter Armaturstomme tillverkad av polyesterbelagt aluminium, färg grå (RAL 7047) Hölje tillverkat av härdat säkerhetsglas 1-timmasbatteri Packningar av högkvalitativt silikongummi och -massa, testade för användning i armaturer Täckramens fjädrar och gångjärn är tillverkade av syrafast stål och spärrhakarna av aluminium Elektroniskt reglerdon, V, 0/ Hz Installation Ytmontering Lämplig för installation i tak, på vägg, belysningsskena eller linfäste Fästen som beställs separat används vid vägg- eller balkmontering Tillbehör Upphängningskedja 6020 ( ) Väggfäste 6060 ( ) (2 st) Linfäste 6079 ( ) Ytterligare information Går även att beställa med akrylhölje, vilket gör armaturen lämplig att använda inom livsmedelsindustrin Finns även med en speciell nödljusenhet som bland annat inkluderar en självtestfunktion och möjlighet att stänga av strömmen till armaturen för underhåll, utan att man laddar ur batteriet ANM. Hållspänningen och den spänning som matar driftdonet måste ha samma fas. Industriarmaturer 47

48 Lysrörsarmaturer för industriellt bruk (T8) 6431, 6441 I Valos T8 ljusrörsarmaturer har en tålig konstruktion och hög Ta-klass. Därför är de väl lämpade att använda t.ex. 2xFD-36W 2XFD-58W G13 Ta 50 C IP64 IK08 som allmänbelysning i industrilokaler med låg takhöjd. Typisk installationshöjd för dessa armaturer är 2 5 meter. Armaturerna är utrustade med dammfilter som hindrar 230 V RAL 7047 smuts från att komma in i armaturen. Konstruktion Sluten och trycktestad armatur med dammfilter Armaturstomme tillverkad av polyesterbelagt aluminiumgods, färg grå (RAL 7047) Hölje tillverkat av slagtålig akryl, fästen av aluminium Packningar av högkvalitativt silikongummi och -massa, testade för användning i armaturer Installation Ytmontering Lämplig för installation i tak, på vägg, belysningsskena eller linfäste Fästen som beställs separat används vid vägg- eller balkmontering Tillbehör Upphängningskedja 6020 ( ) Väggfäste 6060 ( ) (2 st) Justerbart väggfäste 6035 ( ) (2 st) Linfäste 6079 ( ) Justerbart skenfäste 6036 ( ) (2 st) Ytterligare information Kan utrustas med elektroniskt reglerdon Går även att beställa med täckglas 48

49 Lysrörsarmaturer för industriellt bruk (T8) ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS VIKT, KG LJUSFÖR- DEL NING LJUS- FLÖDE V3 -o- 5 2,5 mm² 2 FD-36W-G13-20 C C 9,25 Bred V3 -o- 5 2,5 mm² 2 FD-36W-G13-15 C C 9,25 Bred Elektroniskt reglerdon V3 1,5 m anslutningskabel med stickpropp 2 FD-36W-G13-20 C C 9,25 Bred V3 1,5 m anslutningskabel med stickpropp 2 FD-36W-G13-15 C C 9,25 Bred Elektroniskt reglerdon ANM. Lysrörsarmaturer för industriellt bruk (T8) ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS VIKT, KG LJUSFÖR- DEL NING LJUS- FLÖDE V3 -o- 5 2,5 mm² 2xFD-58W-G13-20 C C 10,45 Bred V3 -o- 5 2,5 mm² 2xFD-58W-G13-20 C C 10,45 Bred Elektroniskt reglerdon V3 1,5 m anslutningskabel med stickpropp 2xFD-58W-G13-20 C C 10,45 Bred V3 1,5 m anslutningskabel med stickpropp 2xFD-58W-G13-20 C C 10,45 Bred Elektroniskt reglerdon ANM. 6431/V3 2 X 36 W FD 6441/V3 2 X 58 W FD Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt C0 C180 C90 C270 η = 61 % C0 C180 C90 C270 η = 61 % Industriarmaturer 49

50 LED-specialarmatur HITE TITAN I-VALO HITE TITAN är en LED-armatur speciellt utformad för heta processytor i industrin. HITE TITAN är ett utmärkt LED 107 W Ta 90 C IP K Ra >80 val för till exempel belysning av en pappersmaskins torkcylinder eller cyklonområdet i en cementfabrik, liksom för gjuterier och bagerier. Ljusmodulen kan placeras i MacAdam 5 SDCM L70/B tim en omgivningstemperatur så hög som +90 C, medan reglermodulen som innehåller elektroniska komponenter ska V RAL 7047 installeras i ett svalare område med en temperatur på högst +40 C. Fyra ljusmoduler kan installeras på varje reglermodul. Det maximala avståndet mellan modulerna är 30 meter. Armaturen tänds omedelbart med full verkningsgrad vilket garanterar en effektiv belysning. Vid behov kan den även användas för nödbelysning. Konstruktion Sluten och trycktestad armatur och separat reglermodul Stomme tillverkad av polyesterbelagt aluminium Ingen kylfläns vilket gör det lättare att hålla armaturens utsida ren Täckglas av härdat säkerhetsglas eller polykarbonat (PC) Bred ljusfördelning Tillbehör Upphängningskedja 6020 ( ) Justerbart väggfäste 6035 ( ) Justerbart skenfäste 6036 ( ) Väggfäste 6060 ( ) Linfäste 6079 ( ) Anslutning Anslutningskabeln kan också levereras i längderna 30, 20 och 10 meter 50

51 LED-specialarmatur HITE TITAN Reglermodul ELNR. PRODUKTNR. ANSLUTNING INEFFEKT TA-KLASS VIKT, KG LJUSFÖRDEL NING LJUS FLÖDE ANM V3.LM11 Kabel 30 m (+, -, PE) 107 W -40 C C 11,0 Bred lm V3.LM11 Kabel 10 m (+, -, PE) 107 W -40 C C 8,6 Bred lm V3.LM11 Kabel 20 m (+, -, PE) 107 W -40 C C 9,8 Bred lm Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt ELNR. PRODUKTNR. ANSLUTNING INEFFEKT TA-KLASS VIKT, KG LJUSFÖRDEL NING LJUS FLÖDE ANM. C o- 3 2,5 mm W -30 C C 5,7 Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt Industriarmaturer 51

52 Specialarmatur HiTe 6316 HITE-armaturen är utrustad med en metall halogenurladdnings lampa och är utformad för heta och fuktiga industriutrymmen, som exempelvis belysning av en pappersmaskins torkcylinder eller cyklonområdet i en cementfabrik. Produkten passar dessutom i omgivningsförhållanden med låga temperaturer (Ta -40 C). MT 70 W T E40 a 120 C IP65 RAL V 6316-ljusmodulens konstruktion Armaturstomme och spärrhakar tillverkade av polyesterbelagt aluminium Hölje tillverkat av härdat säkerhetsglas Keramisk sockel E27 Konstruktion för reglermodul 6054 Stomme tillverkad av polyesterbelagt aluminium Monteras med hjälp av fästena i stommens ände Fyra ljusmoduler kan anslutas till en reglermodul (4 MT-70 W) Kopplingsschema kan laddas ner från I Valos webbplats på Reglermodul X70 W T a 45 C IP V RAL

53 Specialarmatur HiTe (71) ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS VIKT, KG LJUSFÖRDEL NING LJUS FLÖDE ANM V3 Skruvplint -o- 3 2,5 mm 2 MT-70W-E27-40 C C 3,5 Bred Reglermodul 6054 Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt ELNR. PRODUKTNR. ANSLUTNING EFFEKT TA-KLASS VIKT, KG LJUSFÖRDEL NING LJUS FLÖDE ANM o- 5 2,5 mm 2 4 MT-70W +45 C 7,25 Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt HiTe kan användas för att ersätta 125 W kåpa-armatur 6126, som fasades ut på grund av ErP-direktivet, och innebär energibesparingar på 44 %. Den gamla 6126-armaturen kan dessutom uppgraderas till en metallhalogenversion med RetroFit-teknikpaketet. Be din återförsäljare om mer information C0 - C180C90 - C270 η = 75% C0 - C180 C90 - C270 η = 75% % Typisk installationshöjd är 2 8 meter. Förutom ljusmodulen krävs även reglermodul 6054, som säljs separat. Den måste placeras på en plats där den inte utsätts för extrema förhållanden (-20 C +45 C) Avståndet mellan ljuset och reglermodulen får inte överstiga 25 meter (3000 pf). Industriarmaturer 53

54 Industrispotlights 6207, 6307, 6317 Tillämpningar för industrispotlights är exempelvis belysning av torkcylindrar, våtparti och pappersbanan i en pappersmaskin, utomhusbelysning, logo- och reklambelysning samt andra områden som kräver spotlightbelysning. Armaturen kan riktas och vinklas för att optimera belysningen av ett objekt. 70 W 100 W ST/MT MC/ME E27 Ta 50 C IP V RAL

55 Industrispotlights 6207, 6307, ø ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS VIKT, KG LJUSFÖRDEL- NING V1 -o- 5 2,5 mm 2 ST-70W-E27-30 C C 5,5 Extremt smal V1 1,5 m anslutningskabel med stickpropp ST-70W-E27-30 C C 5,5 Extremt smal V1 -o- 5 2,5 mm 2 MT-70W-E27-30 C C 6,0 Extremt smal V1 1,5 m anslutningskabel med stickpropp MT-70W-E27-30 C C 6,0 Extremt smal V1 -o- 5 2,5 mm 2 ME/MC-100W-E27-30 C C 6,5 Extremt smal V1 1,5 m anslutningskabel med stickpropp ME/MC-100W-E27-30 C C 6,5 Extremt smal LJUS- FLÖDE ANM. 6207/V1 70 W ST 6317/V1 100 W ME 6317/V1 100 W MC Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt C0 C180 C90 C270 η = 73 % C0 C180 C90 C270 η = 67 % C0 C180 C90 C270 η = 68 % Konstruktion En sluten och trycktestad armatur Armaturstomme tillverkad av polyesterbelagt aluminium, färg grå (RAL 7047) Täckglas av härdat säkerhetsglas Täckramen är enkel att öppna med snabblås för byte av lampa Utjämnad Installation Ytmontering Armaturen monteras med hjälp av fästena i reglerdonslådan Armaturen kan även levereras med en separat reglerdonslåda, där i då fall armaturdelen är försedd med fästen Ytterligare information Ljusfördelningen kan justeras via val av ljuskälla: med en klar lampa blir ljusfördel ningen extremt smal, med en matt lampa blir ljusfördelningen något bredare Industriarmaturer 55

56 Armaturer med LED-lampor för nödutgångsskyltar och nödljus 9701 En tålig nödutgångsskylt och nödarmatur som är utformad att klara tuffa miljöer och som kräver lite underhåll. Passar utmärkt som nödbelysning och belysning av utrymningsvägar i processlokaler. LED 4 W Ta 45 C IP V RAL 7047 DALI L70/B tim Konstruktion Armaturstomme tillverkad av polyesterbelagt aluminium, färg grå (RAL 7047) Hölje tillverkat av härdat säkerhetsglas Mycket lång drifttid tack vare LED-ljuskällor Största siktavstånd 36 m (SFS-EN 1838) Elektroniskt reglerdon Standardvariant V, 0/50 60 Hz, ansluten last 3,5 W Batteriversioner V Hz Ansluten last 4 W Batteritid 3 timmar Laddningstid 12 timmar Skydd mot fullständig urladdning Begränsar vid behov automatiskt effekten så att batteriet alltid räcker 3 timmar Standardbatteri Slår automatiskt om till batteridrift Utrustat med testbrytare som kan användas för att prova armaturens funktion Lysdiod som anger armaturens tillstånd Pro-batteriversion Slår automatiskt om till batteridrift Lysdiod som anger armaturens tillstånd Styrning med DALI-gränssnitt Om extern styrning inte är ansluten startar drifttestet som körs varje vecka automatiskt, så gör även tillstånds- och laddningstestet för batteriet var 13:e vecka Installation Ytmontering, monteringshöjd 2 5 meter. Montering direkt på monteringsytan Kablage Kabelförskruvningar -o- 5 2,5 mm 2 Tillbehör Screentryckta akrylpaneler med en pil kan beställas med pilar i tre olika riktningar Det finns även en tom opalvit akrylpanel för nödljus (produktnummer 14070) Produktnumret för en armatur med otryckt opalvit akrylpanel är

57 Armaturer med LED-lampor för nödutgångsskyltar och nödljus Tillbehör PRODUKTNR. PRODUKT textpanel, inget tryck textpanel, högerpil textpanel, vänsterpil textpanel, nedåtpil Vår produktutveckling pågår ständigt du hittar uppdaterade tekniska specifikationer på vår sajt Standardvariant ELNR. PRODUKTNR. ANSLUTNING INEFFEKT TA-KLASS VIKT, KG LJUSFÖRDEL NING LJUS FLÖDE ANM Högerpil o- 5 2,5 mm² 3,7 W -20 C C 3,5 108 lm 36 m* 9701 Vänsterpil o- 5 2,5 mm² 3,7 W -20 C C 3,5 108 lm 36 m* 9701 Nedåtpil o- 5 2,5 mm² 3,7 W -20 C C 3,5 108 lm 36 m* Standardbatteri *) Största siktavstånd (SFS-EN 1838) ELNR. PRODUKTNR. ANSLUTNING INEFFEKT TA-KLASS VIKT, KG LJUSFÖRDEL NING LJUS FLÖDE ANM. Högerpil o- 5 2,5 mm² 4,0 W -0 C C 3,7 108 lm 36 m* Vänsterpil o- 5 2,5 mm² 4,0 W -0 C C 3,7 108 lm 36 m* Nedåtpil o- 5 2,5 mm² 4,0 W -0 C C 3,7 108 lm 36 m* Pro-batteriversion *) Största siktavstånd (SFS-EN 1838) ELNR. PRODUKTNR. ANSLUTNING LJUSKÄLLA TA-KLASS VIKT, KG LJUSFÖRDEL NING LJUS FLÖDE ANM. Högerpil o- 5 2,5 mm² 4,0 W -0 C C 3,7 108 lm 36 m* Vänsterpil o- 5 2,5 mm² 4,0 W -0 C C 3,7 108 lm 36 m* Nedåtpil o- 5 2,5 mm² 4,0 W -0 C C 3,7 108 lm 36 m* *) Största siktavstånd (SFS-EN 1838) Industriarmaturer 57

58 Fästen B100 VEGA-monteringsskena, kort Standardfäste för VEGAarmatursortimentet, ingår i leveransen för standardmodeller Polyesterbelagd aluminiumprofil B200 VEGA-monteringsskena, lång B300 VEGA väggfäste (6pcs) 1000W 400W 250W 11 (5pcs) Monteringsfäste för VEGA Dubbel, för montering av två VEGA-armaturer, ingår i leveransen Polyesterbelagd aluminiumprofil 5.5 (6pcs) 11 (3pcs) Balancing point: 2X400W B400 VEGA stolpfäste Passar armaturerna VEGA S och VEGA W Lutningsvinklar för VEGA W: 0 /10 /25 /40 Lutningsvinklar för VEGA S: 25 /40. Om reglermodulen är monterad på den övre delen av fästet är blir monteringsvinklarna 0, 10, 25 och 40 Polyesterbelagd aluminiumprofil Passar för modellerna VEGA W och VEGA S VEGA W-lutningsvinklar 0 /10 /25 /40 VEGA S-lutningsvinklar 25 / 40. Om reglermodulen är monterad på den övre delen av fästet är blir monteringsvinklarna 0, 10, 25 och 40 Polyesterbelagd aluminiumprofil 58

59 B500 VEGA rörfäste 666 Passar alla VEGA-modeller Polyesterbelagd aluminiumprofil B600 VEGA-strålkastarfäste Passar armaturerna VEGA S och VEGA W Lutningsvinklar 0 / 22,5 / Rotationsvinklar 0 /22,5 / Kan vid behov också beställas utan fästets bas Polyesterbelagt galvaniserat stål Vikt 10,8 kg I Valos omfattande urval av fästen ger möjlighet till många användningsområden och enkel installation av armaturerna. Industriarmaturer 59

60 B700 VEGA-vägg-/takfäste Lutningsvinklar 15 / 30 /45 Galvaniserat polyesterbelagt stål / aluminium Passar alla VEGA-armaturer D100 DORA-upphägningsfäste Passar armaturmodellerna DORA+ och DORA+ Xtra - Används vid kedje-/linmontering Polyesterbelagt aluminium Vikt 0,6 kg D200 DORA justerbart dubbelt upphängningsfäste Passar alla modeller i DORAarmatursortimentet Kan monteras direkt i taket eller på en upphängningsskena för belysning Kan också användas tillsammans med fästet för upphängningskedja Armaturer kan vinklas +/- 10 º Polyesterbelagt aluminium Vikt 1,35 kg VIVO-väggfäste Elnr Lutningsvinklar 5 /10 /15 /20 Varmförzinkat polyesterbelagt stål Färg svart RAL

61 6011 VIVO-stolpfäste 200 Elnr Varmförzinkat polyesterbelagt stål Färg svart RAL ø VIVO-stolpfäste för två armaturer 404 Elnr Lutningsvinklar 5 /10 /15 /20 Varmförzinkat polyesterbelagt stål Färg svart RAL 9005 ø VIVO-universalfäste Elnr Varmförzinkat polyesterbelagt stål Lämpar sig för montering av armaturer på kabelrännor, kedje- och linmontering och för att rotera armaturen 90 på kabelrännor, i taket och på upphängningsskenor för belysning. Kan beställas tillsammans med fäste för upphängningskedja 6020 eller linfäste 6079 Färg svart RAL VIVO-väggfäste Elnr Lutningsvinklar 5 /10 /15 /20 Varmförzinkat polyesterbelagt stål Färg ljusgrå RAL 7047 Industriarmaturer 61

62 6016 VIVO-stolpfäste 200 Elnr Varmförzinkat polyesterbelagt stål Färg ljusgrå RAL ø VIVO stolpfäste för två armaturer 404 Elnr Lutningsvinklar 5 /10 /15 /20 Varmförzinkat polyesterbelagt stål Färg ljusgrå RAL 7047 ø VIVO-universalfäste Elnr Varmförzinkat polyesterbelagt stål Lämpar sig för montering av armaturer på kabelrännor, kedje- och linmontering och för att rotera armaturen 90 på kabelrännor, i taket och på upphängningsskenor för belysning. Kan beställas tillsammans med fäste för upphängningskedja 6020 eller linfäste 6079 Färg ljusgrå RAL Upphängningskedja Elnr Standardlängd 2 4 meter Kedja av syrafast stål ø 2 mm Syrafasta krokar ø 5 mm Finns vid behov även i följande längder: = 0,5 m, = 2 m, = 5 m 62

63 6031 ZETA vägg- och takfäste 430 Rostfritt stål ø 380 ø 15 ø ø ZETA justerbart vägg- och takfäste Lutningsvinklar +/- 45 Rostfritt stål ø 380 ø 8.2 ø 11 ø ZETA justerbart vägg- och takfäste 11 Lutningsvinklar 0 90 Rostfritt stål ø 11 ø Justerbart väggfäste 150 Elnr Polyesterbelagd stålplatta/polyesterbelagt aluminium Steglös vinkeljustering Två fästen krävs för installation Industriarmaturer 63

64 6036 Justerbart skenfäste Elnr Polyesterbelagd stålplatta/polyesterbelagt aluminium Steglös vinkeljustering Två fästen krävs för installation 130 ø Väggfäste ø 11 Elnr Lutningsvinklar 0 /45 Varmförzinkat polyesterbelagt stål Två fästen krävs för installation ø Väggfäste Elnr Lutningsvinklar 0 / 25 /45 Varmförzinkat polyesterbelagt stål Produktnummer för fäste 6231 är Produktnummer för fäste till armatur ATEX EX9551 är Produktnummer för väggfäste till VIVOarmatur är Stolpfäste Elnr Lutningsvinklar 0 / 25 /45 Varmförzinkat polyesterbelagt stål Produktnummer för fäste till bredstrålande armatur 6231 är Produktnummer för fäste till lysrörsarmatur ATEX EX9551 är ø

65 6065 Rörfäste Elnr Fästen av varmförzinkat stål, tvärslå av galvaniserat, polyesterbelagt stål ø Inställningsstång Elnr Inställningsstång för armatur HITE 6316 Polyesterbelagt aluminium Steglös vinkeljustering (71) Linfäste Elnr par/armatur Galvaniserat stål Vägg- och balkfäste 230 Elnr Lutningsvinklar 0 /25 Galvaniserat stål Industriarmaturer 65

66 PP35T00 Vikstolpe 3,5 m x Vikmonteringsstolpe för montering i exempelvis trapphus, serviceplattformar, transportband etc. Höjd 3,5 m Stolpen kan vikas upp på arbetshöjd så länge monterings- och underhållsarbetet pågår Armaturen monteras med väggfäste 6061 (beställs separat) Varmförzinkat stål Säkras med en mutter i vertikal position PP30T00 Vikstolpe 3,0 m x Vikmonteringsstolpe för montering i exempelvis trapphus, serviceplattformar, transportband etc. Höjd 3,0 m Stolpen kan vikas upp på arbetshöjd så länge monterings- och underhållsarbetet pågår Armaturen monteras med väggfäste 6061 (beställs separat) Varmförzinkat stål Säkras med en mutter i vertikal position PP30S00 Fast stolpe 3,0 m 60x Fast monteringsstolpe för montering i exempelvis trapphus, serviceplattformar, transportband etc. Höjd 3,0 m Armaturen monteras med väggfäste 6061 (beställs separat) Varmförzinkat stål 66

67 Specialdammlister C100 VEGA-hölje för livsmedelsindustrin 530 Dammlist med ett PC-hölje för användning inom livsmedels- och förpackningsindustrin Täckram av polyesterbelagt aluminium Spärrhakar tillverkade av anodiserat aluminium Täckglas av härdat säkerhetsglas, tjocklek 8 mm C200 VEGA-hölje för användning i lokaler för sandblästring 530 Dammlist med metallnät för användning där det krävs hög mekanisk hållfasthet, exempelvis i lokaler för sandblästring Täckram av polyesterbelagt aluminium Spärrhakar tillverkade av anodiserat aluminium Täckglas av härdat säkerhetsglas, tjocklek 8 mm Industriarmaturer 67

68 Filterteknik Filtertekniken och dammlisten på smalstrålande armaturer förhindrar att de blir smutsiga och minskar behovet av underhåll. När armaturens högeffektiva och kraftfulla ljuskälla kombineras med dessa egenskaper, behöver du inte överdimensionera det antal armaturer som krävs när du beräknar ljusbehovet för en anläggning. I Valos standardversion är en sluten och trycktestad armatur utrustad med ett effektivt filter för rening av det tryckutjämnande luftflödet in i armaturen. Detta ser till att armaturens inre delar hålls rena. Metalldammlisten som omger frontens täckglas formar en luftkudde nedanför glaset som skyddar utsidan av glaset från att bli smutsigt. Dessa egenskaper garanterar tillsammans att armaturen bibehåller sin lyskraft även i svåra förhållanden. 68

69 Dubbeleffektfilter med plasthölje Dubbeleffektfilter med metallhölje Dubbeleffektfilter filtrerar bort både gas- och partikelföroreningar. Dubbeleffektfilter med plasthölje står bättre emot miljöer med aggressiva kemikalier som skulle korrodera filter med ett metallhölje, som t.ex. i anläggningar för galvanisering eller betning. Dubbeleffektfilter med metallhölje rekommenderas för armaturer som exponeras för extrema förhållanden såsom värme och gaser. Gore-filter, stort Gore-filter, litet Gore-filtret skyddar effektivt armaturens inre från salter, vatten och andra vätskor som orsakar korrosion. Vi rekommenderar Gore-filter, i synnerhet för användning med armaturer som installeras utomhus. Dammfilter Dammfiltret filtrerar bort dammpartiklar och orenheter som är större än 0,01 μm. Industriarmaturer 69

70 Symbolförklaring LED 383 W Effekt för LED-armatur, W Ta 50 C ECG Ta-klass eller omgivningstemperaturområde för armaturmodeller med elektroniskt reglerdon ST/MT E40 Lamptyp Sockel IP64 Höljets kapslingsklassning (skyddar mot damm och vatten i sprejform) * Förkortning för Ingress Protection (intrångsskydd) 250 W 400 W Armaturens nominella effekt IK07 Slagtålighetsklass ** lm Ljusflöde, lm V Driftspänningsområde, V lm/w Armaturens ljusutbyte DALI Styrenhet DALI som tillval 4000 K Färgtemperatur (CCT), K STEPDIM ASTRODIM Styrenhet StepDIM och AstroDIM som tillval Ra >80 Färgåtergivningsindex (CRI), Ra DYNADIM Styrenhet DynaDim som tillval CE-märkning. Tillverkaren försäkrar att produkten uppfyller kraven i relevanta EU-direktiv. ndim Styrenhet nightdim som tillval (ndim) Försäkran om överensstämmelse TR CU (tid. GOST R) 1 10 V dc Styrenhet 1 10 V dc som tillval ENEC-godkännande. Paneuropeiskt certifikat som bevisar att armaturen uppfyller kraven i europeiska standarder. Enhet med skyddsjordning, kategori I D D-klassning, armaturens yttemperatur är begränsad (högst 90 C i områden där damm kan ansamlas) Skyddsisolering/dubbel isolering, kategori II F-klassning. Installation av produkten på en brännbar yta är tillåten (t.ex. träytor) Märkning i enlighet med SFS-EN : 2005 Armaturen är inte lämplig att installera på en brännbar yta. Märkning i enlighet med SFS-EN : 2009 L70/B tim Ljusflödesförsämring/ljuskällans livslängd; efter timmar har 50 % av armaturerna ett ljus flöde på 70 % av det ljus flöde som en ny produkt har (IEC ). På samma sätt innebär L80/B10 att 90 % av armaturerna har kvar 80 % av ursprungligt ljusflöde efter timmar. Observera att armaturernas omgivningstemperatur påverkar både LED-lampornas ljus flöde och livslängd. Ta 50 C Maximal omgivningstemperatur (Ta-klass) för vilken armaturen har klassats och där armaturens redovisade tekniska specifikationer är giltiga. Denna temperatur är 25 C, om inte annat anges. Drifttemperaturområdet för armaturen kan emellertid vara högre än redovisad Ta-temperatur. Omgivningstemperaturen påverkar till exempel armaturens ljus flöde och livslängd. MacAdam 3 SDCM Standardavvikelse avseende färgmatchning för LEDbelysning eller så kallat MacAdam-värde. MacAdamskalan är mellan 0 och 10. Ju lägre värde, desto mindre färgskillnader. Rekommendationen för de flesta inomhusutrymmen är 3 till 5 och för utomhusbelysning 5 till 7. Ta 80 C 250 W Ta-klass eller område för omgivande temperatur för en armatur med en viss effekt RAL 7047 Armaturens RAL-färg 70

71 * IP-klassning i enlighet med IEC Första siffran 0: Inget skydd. 1: Skydd mot stora föremål med en diameter på 50 mm eller mer. 2: Skydd mot medelstora föremål med en diameter på över 12,5 mm. 3: Skydd mot små föremål med en diameter på över 2,5 mm. 4: Skydd mot mycket små föremål med en diameter på över 1 mm. 5: Skydd mot damm. Fullständigt skydd krävs inte men skadlig ackumulering får inte bildas. 6: Fullständigt skydd. Dammtät. Andra siffran 0: Inget skydd mot vatten. 1: Skyddar mot vertikalt droppande vatten. 2: Skyddar mot vatten som droppar uppifrån. Testobjekt lutas 15 grader åt alla fyra håll i tur och ordning. 3: Skydd mot vatten som faller i form av sprej med en vinkel på upp till 60 grader från vertikalen. 4: Skydd mot stänkande vatten. 5: Skydd mot vattenstrålar från alla håll. 6: Skydd mot kraftiga vattenstrålar. 7: Skydd mot kortvarig nedsänkning i vatten. 8: Skydd mot kontinuerlig nedsänkning i vatten. Största installationsdjup kan ingå som extra märkning. Enheten är vanligtvis helt vattentät, men inte nödvändigtvis vatten får komma in i enheten men på ett sådant sätt att det inte blir några skadliga konsekvenser. 9K: Skyddar mot kraftfulla vattenstrålar med hög temperatur och ånga på nära håll. (DIN , inte en del av det faktiska IP-klassningssystemet) ** IK-klassning i enlighet med IEC IK-klassning Slagenergi (joule) Ekvivalent slag 00 Oskyddad Ej testad 01 0,15 Föremål på 200 g som faller från en höjd på 7,5 cm 02 0,2 Föremål på 200 g som faller från en höjd på 10 cm 03 0,35 Föremål på 200 g som faller från en höjd på 17,5 cm 04 0,5 Föremål på 200 g som faller från en höjd på 25 cm 05 0,7 Föremål på 200 g som faller från en höjd på 35 cm 06 1 Föremål på 500 g som faller från en höjd på 20 cm 07 2 Föremål på 500 g som faller från en höjd på 40 cm 08 5 Föremål på 1,7 kg som faller från en höjd på 29,5 cm Föremål på 5 kg som faller från en höjd på 20 cm Föremål på 5 kg som faller från en höjd på 40 cm Industriarmaturer 71
