1 GAMLESTADEN 53:6 BRAHEGATAN 11, GÖTEBORG RAMBESKRIVNING BYGG Ändringsdatum: --- Telefon: Telefax: E-post:

2 INNEHÅLLSFÖRTECKNING 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM SAMMANSATTA BYGGDELAR S SAMMANSATTA BYGGDELAR I HUS BÄRVERK BÄRVERK I HUSSTOMME C STOMYTTERVÄGGAR F STOMBJÄLKLAG G YTTERTAKS- OCH YTTERBJÄLKLAGSSTOMMAR HUSKOMPLETTERINGAR, YTSKIKT OCH KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERTAK OCH YTTERBJÄLKLAG C YTTERKLIMATSKÄRMAR I YTTERTAK OCH YTTERBJÄLKLAG D INNERKLIMATSKÄRMAR I YTTERTAK OCH YTTERBJÄLKLAG E ÖPPNINGSKOMPLETTERINGAR I YTTERTAK OCH YTTERBJÄLKLAG F KOMPLETTERINGAR TILL YTTERTAK OCH YTTERBJÄLKLAG KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERVÄGG B YTTERKLIMATSKÄRMAR I YTTERVÄGG C INNERKLIMATSKÄRMAR I YTTERVÄGG D ÖPPNINGSKOMPLETTERINGAR I YTTERVÄGG E YTTERVÄGGSKOMPLETTERINGAR INRE RUMSBILDANDE BYGGDELAR C INNERVÄGGAR (EJ STOMINNERVÄGGAR) OCH ÖPPNINGSKOMPLETTERINGAR D BJÄLKLAGSÖVERBYGGNADER OCH ÖPPNINGSKOMPLETTERINGAR E INNERTAK Z ÖVRIGA INRE RUMSBILDANDE BYGGDELAR INVÄNDIGA YTSKIKT B YTSKIKT PÅ GOLV OCH TRAPPOR C YTSKIKT PÅ VÄGGAR D YTSKIKT PÅ INNERTAK... 23

3 45 HUSKOMPLETTERINGAR B UTVÄNDIGA HUSKOMPLETTERINGAR C INVÄNDIGA HUSKOMPLETTERINGAR B INREDNINGAR C UTRUSTNINGAR Z ÖVRIGA ÖVRIGA RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH B SCHAKT I HUS BEE HÅLTAGNING Y MÄRKNING, PROVNING, DOKUMENTATION M M YSC PROVNING, INJUSTERING M M I HUS YSD IDRIFTSÄTTNING AV HUS YSK TEKNISK DOKUMENTATION FÖR HUS BILAGA 1 INNEHÅLLSFÖRTECKNING DU-PÄRM BYGG... 34

4 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 4(34) Denna beskrivning ansluter till AMA Hus 11. Beskrivningen är en rambeskrivning för totalentreprenad. Totalentreprenören svarar för färdigprojektering. 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM Föreskrifter i AMA resp kompletterande föreskrifter i RA Hus samt SS (Svensk Standard) gäller i tillämpliga delar avseende material-, kvalitets- och utförandekrav med tillägg enligt denna beskrivning. Angivna krav i Boverkets Byggregler, BBR 19 (2012) och BBR 20 resp EKS med aktuella kompletteringar samt stålkonstruktioner BSK 07 ska följas. Råd i BBR och EKS ska tillämpas. Detta förfrågningsunderlag avser en fullt färdig anläggning klar att tas i bruk. Arbeten för El och VVS förekommer utanför arbetsområdesgräns. I handlingarna angivna kulörer är endast ett kulörförslag som underlag för anbud och kan komma förändras efter genomgång med verksamhet. Alla ingående byggmaterial och produkter skall vara miljövarudeklarerade i Byggvarubedömningen. I den mån detta inte uppfylls ska godkännande av beställaren inhämtas innan byggmaterial eller produkt får användas. I detta fall ska en så fullständig redogörelse för varje ingående byggmaterial som möjligt dokumenteras och överlämnas till beställaren. Ingående byggkomponenter skall också vara sammansatta på ett sätt som garanterar en sund livstid. Byggmaterial skall i största möjliga utsträckning gå att återvinna. Byggprocessen skall vara sund: - Byggmaterial skall lagras torrt, under tak. - Byggelement får inte utsättas för smuts eller väta. - Varsamhet skall iakttagas så att ingen smuts eller fukt som kan ge upphov till svamptillväxt byggs in i huset. - Betong, golvspackelmassor o dyl skall torkas ut i sådan omfattning att det inte vållar något problem att påföra avsett ytskikt. - Fogmassor skall i största möjliga utsträckning undvikas. Entreprenören skall genom besök på plats skaffa sig erfoderlig kännedom om entreprenadens omfattning samt ingående arbeten etc. Väggar, dörrar, fönster m m skall vara så utförda/monterade att myndigheters resp beställarens krav på ljudisolering, brandisolering, lufttäthet etc tillgodoses. Håltagningar, ilagningar etc samt efterlagningar skall utföras för entreprenaden. I- och efterlagningar, igengjutningar o dyl skall utföras med material lika omgivande yta.

5 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 5(34) Lagningar skall vara i liv med omgivande yta och får ej bli framträdande och skall målas in i kringliggande ytors kulör där annat ej föreskrivs. Med Gyprocs anvisningar, Gyproc Handbok och dylikt nedan, avses senaste utgåvan om annat ej anges. Likvärdighet Föreskrivna material och varor får av entreprenören utbytas mot likvärdigt efter godkännande av beställaren eller dennes ombud, med avseende på likvärdighet. Lagring, Hantering Material och vara som kräver viss riktning vid transport och förvaring skall vara märkta med dessa uppgifter på förpackningen eller i förekommande fall direkt på varan. Märkning Märkning av varor, element och dyl får inte skada eller missfärga färdig yta och inte heller missfärga eller hindra vidhäftning av efterföljande beläggning, beklädnad eller ytbehandling. Fukt I våtrum skall golv och väggar utföras vattentäta. Utöver nedan angivna rum ska golvytor i wc, hwc, städ samt teknikutrymmen utförs vattentäta. Allt ingående material skall vara avsett och godkänt för våtrumsmiljö. Till våtrum räknas: - WC/D Slutrengöring Slutrengöring skall utföras avseende samtliga ingående ytor och material m m. Slutrengöring skall utföras med sådan noggrannhet att lokalerna blir inflyttningsklara. Respektive materialleverantörs städanvisningar skall följas. Hälsa, sanering och dyl Entreprenören upprättar Rivningsplan/kontrollplan Avfall. Byggmaterial får inte avge skadliga ämnen i form av emissioner, varken var för sig eller i kombination med varandra. 01 SAMMANSATTA BYGGDELAR 01.S Sammansatta byggdelar i hus Föreskrifter och litteratur för detta objekt.

6 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 6(34) Plan- och bygglagen (PBL), Naturresurslagen (NRL), Boverkets byggregler, BBR, BFS 2011:6 samt BFS 2013:14 Boverkets konstruktionsregler, EKS, BFS 2011:10 Arbetarskyddsstyrelsens författningssamling, AFS 1999:3 med ändringar t o m 2008:16 Byggnads- och Anläggningsarbeten. AMA Hus 11, RA Hus 11. Ljudstandard enl Svensk standard SS 25268:2007 Övriga föreskrifter etc framgår av respektive handling. KRAVSTÄLLANDE Vid montering och behandling av gipsskivor, beakta föreskrifter och rekommendationer utgivna av Yrkesmässig behandling av gipsskivor, YBG, se Ljud Byggnadens ljudklass enligt SS 25268:2007 ska vara klass C. Beakta att stumma montage mellan byggdelar och installationer inte får utföras. Beakta ev ljudproblematik med avseende på avskiljande mellan olika verksamheter. Beakta ev ljudproblematik med avseende på nytt fläktrum. Beakta ev ljudproblematik med avseende på replokaler. Brandskydd Nya och befintliga byggdelar samt installationer ska uppfylla de krav som anges i Brandskyddsbeskrivning. Tätningar Håltagningar och genomföringar i brandcellsbildande och ljudklassade konstruktioner skall brand- och ljudtätas. Avser även genomföringar av installationer, såväl befintliga som nya. Brand- och ljudtätning utförs efter rivna byggdelar och installationer. Toleranser Toleranser enligt tabeller 01.S skall gälla. Toleranser i AMA definieras med numrerade måttdefinitioner som förklaras i avsnittet Begreppsförklaringar, Måttdefinitioner. Vissa toleranser är längd-eller höjdberoende och baseras på längd (L) respektive höjd (H) i mm.

7 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 7(34) Demontering Erforderliga demonterings- och återmonteringsarbeten för entreprenadens genomförande skall utföras. Material och varor som demonteras ska hanteras varsamt och skyddas från skador. Demonterat material som skall återanvändas förvaras under byggtiden och återmonteras. Rivning Rivning utförs i omfattning genom jämförelse mellan befintligt utseende på plats och handlingar för blivande utseendet samt genom övriga upplysningar och anvisningar i handlingar. Målning Generellt Målning utförs i omfattning enligt rumsbeskrivning och denna beskrivning. Före målningsarbetenas påbörjande skall entreprenören till beställaren överlämna en fullständig förteckning över de färgmaterial som denna har för avsikt att använda. Material i våta utrymmen skall uppfylla kraven enligt Måleribranschens standard för våtrum (målade ytor). Färg och material till underbehandlingar skall anpassas till förekommande underlag och användning. Material som ej specificerats skall vara avpassat för underlaget och för övriga i behandlingen ingående material. Färger skall vara miljömärkta och allergitestade. Angivna material är av fabr Alcro där annat ej anges och avser att fastlägga kvalitet och utseendeklass. Val av rengöringsmedel vid förbehandling skall göras med hänsyn till underlagets beskaffenhet och typ av föroreningar. Färg med glansvärde 20 och däröver skall ha våtnötningshärdighet över cykler provad enligt SS Skarvremsor till gipsskivor med nedsänkta kanter för iläggning skall vara Alcro eller likv perforerade pappersremsor eller likvärdigt. Remsa skall läggas i spackel. Skarvremsa över skarvar mellan olika material skall vara bred perforerad pappresremsa. Sandspackelmassa för skivor skall vara anpassat såväl påföringsmetod som underlag och efterföljande målningsbehandling. Sandspackel för iläggning av pappersremsa skall ha klistrande egenskaper. I våturymmen används Alcro eller likv, våtrumsspackel.

8 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 8(34) Lackfärg m m inomhus Radiatorrör, värme- och vattenrör o d behandlas med Alcro eller likv, Täckfärg Metall. Rostskyddsgrundfärg för ytor i våta utrymmen Komplett Grund och täckfärg metall eller likv. Rostskyddstäckfärg i torra och våta utrymmen Komplett Grund och täckfärg metall eller likv. Latexfärg inomhus Tak och väggar i teknikutrymmen, förråd, städ o dyl behandlas med Milltex 20 plus eller likv. Tak och väggar i hwc, wc, omkl och liknande rum med krav på extra god tvättbarhet behandlas med Milltex 20 plus eller likv. Övriga tak och väggar behandlas med Milltex 7 plus eller likv. Latexlackfärg till snickerier o dyl ska vara typ V Mill Täckfärg, halvblank eller likv. UTFÖRANDEKRAV Samtliga ytor avsedda för målning skall målas om ej annat särskilt anges. Mindre ytor som ej specificeras i rumsbeskrivningen målningsbehandlas till samma kvalitet, kulör, glans och utseende som anslutande specificerad yta. Väggytor bakom demonterade installationer o dyl skall ilagas och målas i kulör lika befintliga omgivande ytor. Skyddsåtgärder Erforderlig skyddstäckning, in- och avtäckning, maskering etc i samband med målning utföres och skall utan särskild ersättning kompletteras om så erfordras under arbetets gång. Rengöring Vfz-ytor rengörs från smuts, fett, zinksalter och andra föroreningar före målning. Målning utförs omedelbart efter rengöring av stål- och plåtytor. Bättring Bättring skall utföras oavsett vad som föranlett behovet av bättring och utföras så att den blir likvärdig med omgivande yta till utseende och kvalitet. Målning Synliga kapytor på industriellt målade trälister skall målningsbehandlas. Målning skall utföras så att den med avseende på utseende, kvalitet och kulör anpassas till den industriella behandlingen. Sparning skall utföras mot fogmassa.

9 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 9(34) Väggytor bakom lösa inredningar skall målas som övrig väggyta innan montering av inredning utförs. Vid målningsbehandling skall alla ytor vara rena och torra. Färgfabrikantens målningsanvisningar skall följas. Vid målning av väggar och tak inbegrips även målning av dörr- och fönstersmygar, pelare, balkar, trummor o d. Tätspackling skall utföras där så erfordras vid lister, socklar o d. Vid utåtgående hörn på gipsskivor skall uppsättas aluminiumförstärkt pappremsa. Takvinkel skall behandlas lika väggar. Väggytor bakom radiatorer målningsbehandlas lika intilliggande väggytor. Väggytor skall målas innan utrustningsartiklar såsom speglar, pappershållare o d monteras. Vid målning av tak skall takfärgen dras ned max 10 mm på anslutande vägg med rak avgränsning mot väggytans kulör. Fogmassor och tätningslister av gummi får ej färgbemängas. Vid efterlagningar i anslutning till installationer skall målning utföras till ytstruktur och kulör lika omgivande ytor. Målning av väggar och tak Målningsbehandlingar utförs till en nivå motsvarande minst enligt följande. Erforderliga underarbeten utförs: Väggar: Gipsskiva och dylikt Gipsskiva och dylikt, målad Betong och dylikt, målad Stål, målat Kulörer enligt följande: NCS S 1000-N (ljusgrå) Tak: Gipsskiva och dylikt Betong Kulör NCS S 0500-N (vit) Målning av vvs-och elinstallation Befintliga installationer målas (ex vis radiatorer, värmerör och dylikt). Nya installationer målas i de fall de inte är fabriksbehandlade.

10 10(34) Rör, luckor, ramar, ventilationskanaler, ledningar, fästen, hängseljärn etc skall målas där dessa är synliga, även om detta ej har angetts i rumsbeskrivning. Utförs ej inom teknikutrymmen. Doslock och ventiler skall vid målning lättas från vägg så att de ej klistras i väggfärgen. Synliga detaljer av stål Oisolerade rör, synliga Övrigt Målning av portar, dörrar, fönster, inredningar o d Nya dörrar, fönster, inredningar o d skall vara fabriksbehandlade om ej annat särskilt anges. Befintlig fönster målas. Fönster, insida Bef al-partier rengörs in- och utsida. Glansvärden Glansvärden anges enligt SS EN ISO Där ej annat anges skall följande glansvärden gälla: Tak och väggar i teknik, förråd och dyl 20 Tak och väggar i WC, HWC, Städ och dyl 20 Övriga tak och väggar 7 Dörr- och fönstersmygar 60 Synligt stål 60 Dörrar, luckor, snickerier 60 Färdigbehandling industriell målning Industriellt målade byggvaror av trä skall uppfylla kraven avseende härdighet och utseende enligt SS Material under behandling skall vara anpassat till aktuell färdigbehandling. 2 BÄRVERK 27 BÄRVERK I HUSSTOMME Håltagning och dylikt utförs för installationer, öppningskompletteringar och dylikt. Igensättningar efter rivna installationer utförs till lika befintligt. 27.C Stomytterväggar

11 11(34) Nya väggar för 301 Fläktrum. 27.F Stombjälklag Nytt bjälklag för 301 Fläktrum. Håltagningar och bilningar för installationer utförs. Återställs efter utförda installationsarbeten. Håltagningar, ex vis i samband med genomföringar av installationer, gjuts igen i bjälklagets fulla tjocklek. Angivna brand- och ljudklasser ska hållas. Håltagningar för installationer skall utföras på sådant sätt att bjälklagens bärighet är intakt. Erfoderliga kompletteringar och förstärkningar skall göras. Försänkning utförs för golvfall och dylikt. Avser rum med golvbrunn/ar. Färdiga golvnivåer skall ansluta till befintliga anslutande golvnivåer såväl inom som mellan rum/utrymmen. 27.G Yttertaks- och ytterbjälklagsstommar Nytt tak för fläktrum. Håltagningar för installationer utförs. Återställs efter utförda installationsarbeten. HUSKOMPLETTERINGAR, YTSKIKT OCH Efter rivna installationer, igensättning utförs med utseende lika befintligt. Anpassning för nya genomföringar av installationer utförs. 41 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERTAK OCH YTTERBJÄLKLAG 41.C Ytterklimatskärmar i yttertak och ytterbjälklag Avser Ändring takuppbyggnad: Se även anvisningar på A-ritningar.

12 12(34) Bef tak som byggs om Avser 301 Fläktrum: Plåt till bandtäckning typ Plannja EMK, HardCoat 50 eller likv. Zinkviktsklass ska vara lägst Z350 enligt SS-EN 10327:2004. Kulör enligt senare besked med fritt val från tillverkarens kulörsortiment.

13 13(34) 41.D Innerklimatskärmar i yttertak och ytterbjälklag Avser 301 Fläktrum: Gipsskivor på glespanel samt ångspärr. Isolerad takkonstruktion. 41.E Öppningskompletteringar i yttertak och ytterbjälklag Ny isolerad taklucka i 210A Trapphus. Scanlight eller likv, typ OKD-L 800x2400. Gångjärn på långsida. Cirkulär glasöppning d=400 mm utförs. Öppningsbar från in- och utsida (nödutrymning från yttertak till trapphus). Larmad. U-värde min 1,4. 41.F Kompletteringar till yttertak och ytterbjälklag 41.FB 41.FD 41.FE 41.FY Utvändiga avvattningssystem från yttertak och ytterbjälklag Bef invändig takavvattning flyttas ut till fasad i samband med ny uppbyggnad av takfall m m. Takavvattning fabrikat Plannja eller likv. Takavvattning yttertak ansluts till nya stuprör. Ansluts till dagvattenanslutning vid marknivå. OBS att ny utflyttad takavvattning ansluts till dagvattenrör i mark som ansluts till bef spolbrunn. För nya stuprör (och stuprör som byts), tubrör vfz utförs till h=2,0 m över mark. Förses med rensbar lövsil samt utkast vid marknivå. Ska vara lätta att demontera för spolning. Säkerhetsanordningar på yttertak och ytterbjälklag Taksäkerhet utförs vid ändring takuppbyggnad, på nytt fläktrum samt på bef plåttak med ny taklucka. Fabrikat Weland eller likv, vfz. Tillträdesanordningar på yttertak och ytterbjälklag Tillträdesanordningar utförs vid ändring takuppbyggnad, på nytt fläktrum samt på bef plåttak med ny taklucka. Fabrikat Weland eller likv, vfz. Diverse kompletteringar till yttertak och ytterbjälklag 42 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERVÄGG 42.B Ytterklimatskärmar i yttervägg Tillbyggnad fläktrum putsas lika befintligt, ventilerad konstruktion monterad på trästomme. Genomfärgad puts i kulör lika befintligt.

14 14(34) Anpassning för nya genomföringar av installationer utförs. 42.C Innerklimatskärmar i yttervägg Nya väggar isoleras, ångspärr samt 1x12 plywood och 1x13 gipsskiva monteras. 42.C/42 Innerklimatskärmar i yttervägg - skivor och träregelverk eller träbaserade regelverk Toleranser Innerklimatskärmar i yttervägg - skivor och träregelverk eller träbaserat regelverk, ska vara utförda i klass A. 42.D Öppningskompletteringar i yttervägg Se specifikation beslagning under 43.CC Öppningskompletteringar i innervägg. Komplett beslagna inklusive låskista, trycke, behör, cylindrar och dylikt. Alla beslag, behör, trycken m m i allergifritt utförande. Lås ska ingå i låssystem, entreprenören upprättar låsschema i samråd med beställaren. I skalskydd typ ASSA 5800-serien eller likv. Glasade dörrar och partier utförs med personsäkerhet enligt BBR. Trådglas får ej förekomma. Smygar och dylikt utförs till samtliga öppningskompletteringar. Kulörer lika karmar. Foder utförs till samtliga öppningskompletteringar. Infälld kanalisation för larm och passagesystem. Karmöverföringar, bakkant, infälld. Dörrar utförs förstärkta med avseende på inbrott. Fönster, ventilationsgaller m m Fönster utförs av trä med aluminiumklädd utsida. U-värde 1,2 W/m2 K eller bättre. Avser hela konstruktionen, monterad på plats. Fönster skall vara öppningsbara, kopplade. Komplett beslagning. Barnsäkerhetsbeslag samt vädringsbeslag. Kulör NCS S 0502-Y. Fönster utförs med mellanglaspersienner i aluminiumlameller, kulör vita enligt tillv std. Ytterdörrar till 102, 201 samt 301 i aluminium. Fabrikat SAPA eller likvärdigt.

15 15(34) U-värde 1,2 W/m2 K eller bättre. Avser hela konstruktionen, monterad på plats. Dörr till För anslutning till passagesystem enligt El-handling. Kulör bruten NCS S enligt senare besked. Anslutningsplåtar utförs i kulör lika dörr. Rostfri sparkplåt. Nytt entréparti samt ny utrymningsdörr Entréparti i aluminium med principutförande lika befintligt. Utrymningsdörr i aluminium, anpassas in i bef glaspartier. Fabrikat SAPA eller likvärdigt. U-värde 1,4 W/m2 K eller bättre. Avser hela konstruktionen, monterad på plats. Isolerglas 0,9 W/m2 K eller bättre. Nytt entréparti för anslutning till passagesystem enligt El-handling. Kulör bruten NCS S enligt senare besked. Anslutningsplåtar utförs i kulör lika partier. Rostfri sparkplåt. 42.E Ytterväggskompletteringar Plåtar, bleck och dylikt av fabrikat Plannja eller likv, typ STD, HardCoat 50. Färgbeläggning ska vara av typ metallisering och industriell färgbeläggning. Kulör enligt senare besked med fritt val från tillverkarens kulörsortiment. 43 INRE RUMSBILDANDE BYGGDELAR Utförande och kvalitet på innerväggar i enlighet med Gyproc Handbok eller likv. Innerväggar utförs med minst 1x12 plywood och 1x13 gipsskiva på var sida om regelverk. Samtliga nya innerväggar utförs fullisolerade med mineralull. Våtutrymmen Våtrumsväggar ska utföras enligt Säker Vatteninstallations anvisningar för uppbyggnad av våtrumsvägg, 43.C Innerväggar (ej stominnerväggar) och öppningskompletteringar 43.CB Innerväggar (ej stominnerväggar) Toleranser I de fall avståndet mellan väggar är mindre än eller lika med två meter ska toleranskravet för avståndet vara ±10 mm.

16 16(34) 43.CB/41 Innerväggar (ej stominnerväggar) - skivor och stålregelverk Toleranser Innerväggar (ej stominnerväggar) med skivor och stålregelverk ska uppfylla krav för toleranser enligt klass CB/42 Innerväggar (ej stominnerväggar) - skivor och träregelverk eller träbaserade regelverk Toleranser Innerväggar (ej stominnerväggar) - skivor och träregelverk eller träbaserat regelverk, ska vara utförda i klass A. 43.CC Öppningskompletteringar i innervägg Komplett beslagna inklusive låskista, trycke, behör, cylindrar och dylikt. Lås ska ingå i låssystem, entreprenören upprättar låsschema i samråd med beställaren. I befintlig dörr (206B) byts cylindrar till nya, ingående i låssystem. I skalskydd typ ASSA 5800-serien eller likv. Inom byggnad (samma verksamhet) typ ASSA 1800-serien eller likv. Glasade dörrar och partier utförs med personsäkerhet enligt BBR. Trådglas får ej förekomma. Smygar och dylikt utförs till samtliga öppningskompletteringar. Kulörer lika karmar. Foder utförs till samtliga öppningskompletteringar. Dörrar i brandcellsgränser utförs förstärkta med avseende på inbrott. Innerdörrar av stål Dörrar av fabrikat Daloc eller likv, typ S30. Ljudklass 50 db. Fabriksmålade dörrar i kulör NCS S 5500-N (mörkgrå). Karmar, plåtar och dylikt i kulör lika dörr. Foderbildande stålkarm. Innerdörrar, partier av trä Dörrar av fabrikat Skelefteå Snickericentral eller likv. Glasning i omfattning enl planritningar. Glasöppning typ 01. Laminatklädda dörrar, massivdörrar och karmar i trä. Glaslister och kantlister i ek. Kulör karmar och laminat enligt senare besked.

17 17(34) Dörr mellan 202 och För anslutning till passagesystem enligt El-handling. Infälld kanalisation för larm och passagesystem. Karmöverföringar, bakkant, infälld. Dörr utförs förstärkt med avseende på inbrott. Dörrar från 132A Trapphus samt 210A Trapphus - För anslutning till passagesystem enligt El-handling. Infälld kanalisation för larm och passagesystem. Karmöverföringar, bakkant, infälld.

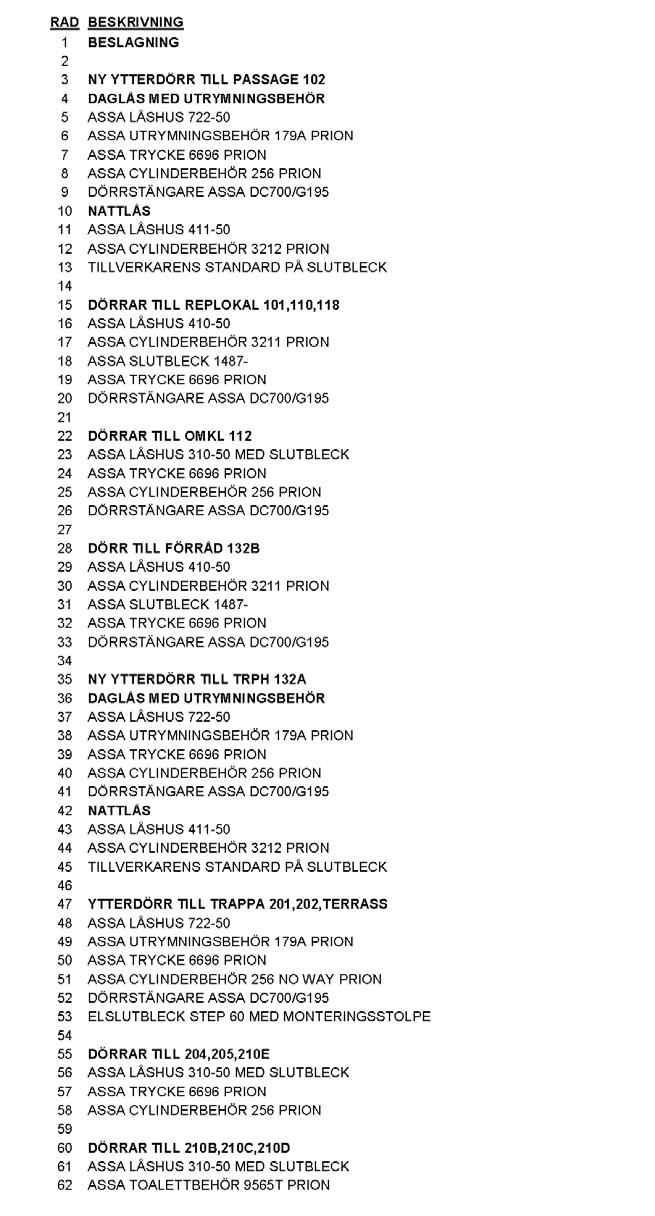

18 18(34) Beslagning dörrar:

19 19(34) 43.D Bjälklagsöverbyggnader och öppningskompletteringar Pågjutning i rum 202. Kanalisation för enfasuttag och data förläggs i pågjutning. 43.DC Undergolv Undergolv skall rengöras och därefter avjämnas/spacklas så en slät yta klar för läggning av nya golvbeläggningar erhålls. Våtutrymmen I våtutrymmen ska lutning på golv vara minst 1:150 och högst 1:50 på ytor närmast golvbrunn för att undvika risk för olycksfall. Övriga ytor ska ha fall mot golvavlopp. Golvet ska ha en lutning av 1: DE I 301 FLÄKTRUM utförs ej golvfall. Toleranser Tabell 43.DC/-1 Undergolv ska vara i klass A Buktighet Språng (höjdskillnad) Vid öppningar mellan rum där tröskel inte monteras ska undergolv respektive golv ligga i samma plan. Öppningskompletteringar i bjälklag

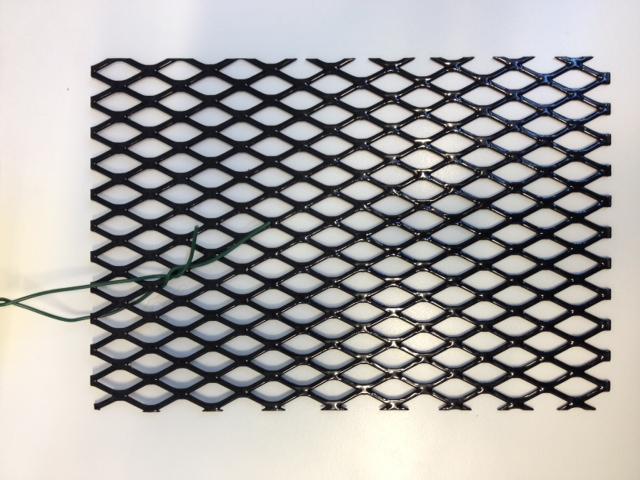

20 20(34) Från plan 1 till plan 3, spiraltrappa vfz, fabrikat Weland eller likv. Betongfyllda trappsteg med typ terazzo, kulör enl senare besked. Trappa ska vara godkänd för utrymning. Trappa ska bl a användas som utrymningstrappa från yttertak samt från 132A, via 210A Trapphus till det fria. Trappa utförs med gallerbur samt dörr från plan 2 mot plan 3 (se även anvisningar på A-ritningar). Vilplan utförs strax under takbjäklag, för upp-/nerstigning yttertak via taklucka. Lejdare utförs mellan vilplan och yttertak. 43.E Innertak Nya undertak utförs av akustikplattor fabrikat Ecophon eller likv, absorbtionsklass A (dock ej i Replokaler, se nedan.) I omfattning enligt rumsbeskrivning utförs typ Hygientak fabrikat Ecophon eller likv. Installationer ska generellt döljas av undertak. Höjder varierar. Kulör bärverk och undertak, vit enl tillverkarens std. Monteras pendlat i Bärverk typ Connect T24 eller likv om annat ej särskilt anges. Vid nivåskillnader av innertak och/eller undertak, bjälklag eller dylikt utförs vertikala avstängningar med plåtreglar samt gipsskivor alt vertikala absorbenter. Avstängare/nivåskillnader i form av lackerad plåt eller likv får ej förekomma. Tak- och väggabsorbenter i replokaler I replokaler utförs tak- och väggabsorbenter med stenull tjocklek 100 mm, densitet 145 kg/m3. Som fälls in i ramar av plattstål vfz som avtäckning av isoleringskanter samt strexkmetall som ytskikt. Mellan isolering och streckmetall förläggs duk fabrikat Akustikmiljö eller likv, typ DUK Akustiknonwoven 130 g/m2. Kulör duk svart. Viks ner och in bakom isolering. Ramar skruvas med rund plåtbricka vfz c/c 600 mm båda led. Isoleringen monteras i fält med 80% täckande tak- och väggyta. Streckmetall fabrikat HÄFLA eller likv, typ 2812/3015, vfz. Fria kanter avtäcks med ram enl ovan. Se exempelbild nedan.

21 21(34) 43.E/40 Innertak - skivor och regelverk Innertak av typ Gyproc eller likv. Pendlat samt med primär och sekundärreglar som bekläs med gipsskivor. 43.Z Övriga inre rumsbildande byggdelar 44 INVÄNDIGA YTSKIKT 44.B Ytskikt på golv och trappor 44.BB Ytskikt på golv I våtrum skall golvbeläggning utföras vattentät. Personal som ska utföra tätskikt ska ha särskild behörighet, anställd i behörigt företag. GVKs branschregler för tätskikt i våtrum ska följas. Kontrastmarkeringar av golvbeläggning utförs vid trappor, med avseende på tillgänglighet. Materialövergångar i golv utförs med mässingslist, se exempelbild nedan.

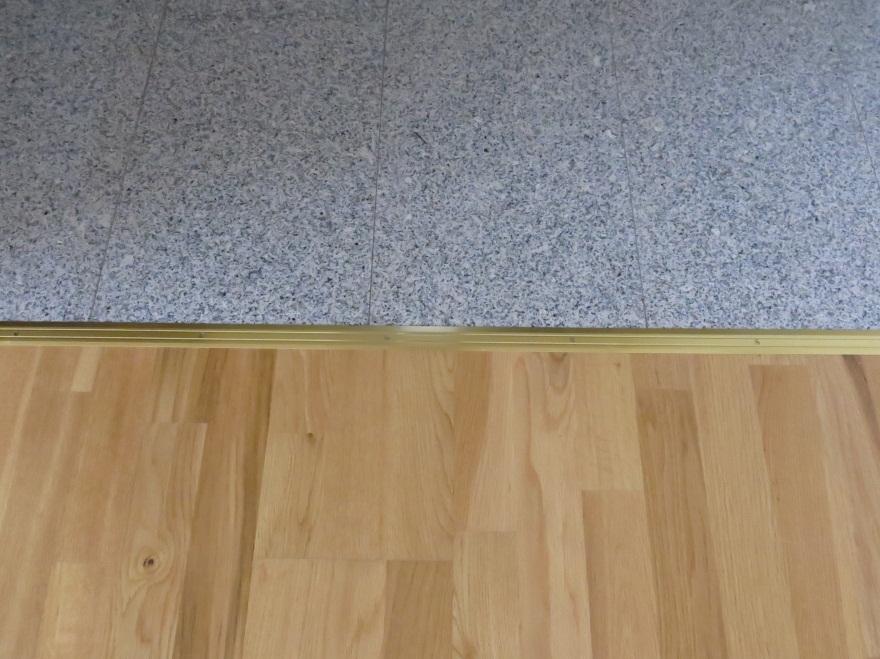

22 22(34) Samtliga golv skall skyddstäckas direkt efter läggning och ånyo efter utförd installationsbehandling. Material och monteringsanvisningar skall uppfylla kraven enligt golvbranschens Riksorganisations (GBR) branschstandard. Plastmatta: Tarkett eller likv, f-talatfri. Parkett : Pergo eller likv, laminatgolv. Typ EUROPEISK EK, 1-STAV Art.nr: L I källare monteras laminatgolv på filtmatta. Natursten: Noble Team eller likv, typ Granit GN1 slipad. Utförs med smalfog max 1-2 mm, se exempelbild nedan. Fogar i Hwc, wc skyddsbehandlas för nedsmutsning

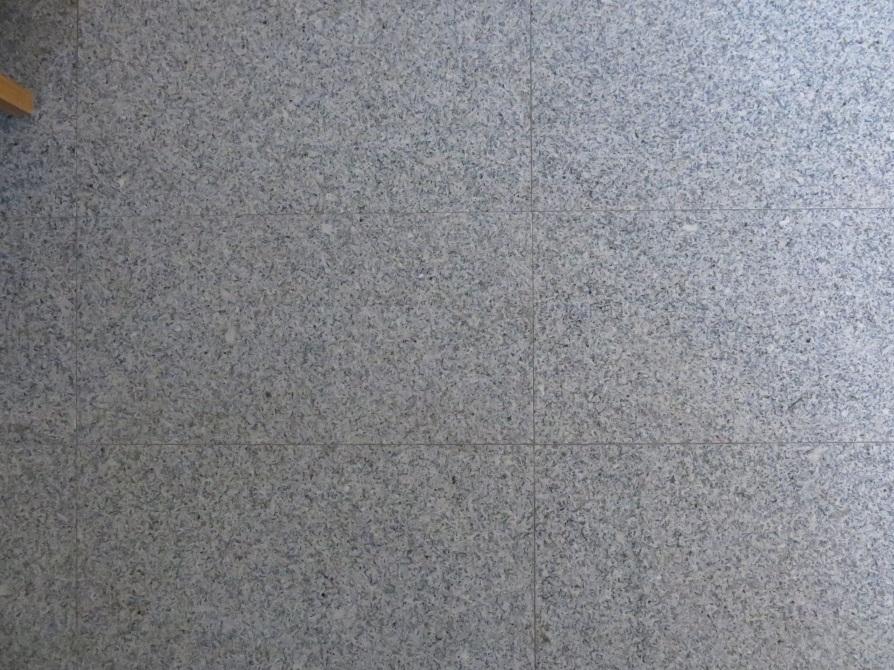

23 23(34) Ytskikt på golv ska vara utförda i klass A. Våtutrymmen I våtutrymmen ska lutning på golv vara minst 1:150 och högst 1:50 på ytor närmast golvbrunn för att undvika risk för olycksfall. Övriga ytor ska ha fall mot golvavlopp. Golvet ska ha en lutning av 1:150 (dusch) I 301 TEKNIK utförs ej golvfall. 44.C Ytskikt på väggar Väggabsorbenter i replokaler, se 43.E Innertak Målningsbehandlingar se 01.S. Väggar med kakel enligt rumsbeskrivning. Vid undertak av akustikplattor i bärverk avslutas väggkakel min 50 mm ovan bärvärk. Ytterhörn utförs med målad hörnlist i aluminium, kulör anpassad till väggkakel. Fria synliga kanter på kakel avslutas med fogbruk i hålkälsutförande. Kakel: Höganäs Arkitekt 297x97 (liggande format) eller likv Kulör enl senare besked, fritt val ur tillverkarens kulörsortiment. 44.D Ytskikt på innertak

24 24(34) Målningsbehandlingar se 01.S. Material och utförande skall uppfylla Måleribranschens våtrumskontroll s, MVK, rekomendationer. 45 HUSKOMPLETTERINGAR 45.B Utvändiga huskompletteringar 45.C Invändiga huskompletteringar Foder, socklar, smygar m m Foder och socklar utförs av massiv Ek. Foder utför med bredd ca 56 mm. Socklar utförs med höjd ca 70 mm. Hörn geras. Fönsterbänkar Fönsterbänkar i fabriksmålad MDF, kulör vita B Inredningar Fasta inredningar utförs i omfattning och utförande enl A-handlingar. Köksinredning utförs komplett med vitmålade stommar, fabrikat Marbodal eller likv, typ Arkitekt Plus Vit. Köksinredningen utförs med höjden 2400 mm i plan 2, 2100 mm i plan 1. Lådor i lådhurts skall löpa på rullskena med tillslutande funktion. Handtag typ tråd rostfri128 mm. Bänkskiva fabrikat Marbodal eller likv, laminat med ek-utseende. Postformad överkant. Passbitar och dylikt utförs lika skåpsluckor (Pergo). Socklar som kläs med eklaminat lika golv (Pergo). Vitvaror utförs i energiklass A. Vitvaror av fabrikat Husqvarna el likv där annat ej särskilt anges. Vitvaror i kulör vita. Micro inbyggd/integrerad i väggskåp. Köksfläkt vit. Min 400 m3/h, 3 hastigheter. Ska liva underkant väggskåp (ev passningsbit mellan fläkt och fläktskåp). Kakel utförs mellan bänkskiva och väggskåp.

25 25(34) Köksöar (mobila 3) st där varje ö består av: 2 st ihopsatta bänkssåp med vardera två hyllplan, luckor (väster resp högerhängd) Varje enhet (2 st bänksskåp) sätts på en träram och länkhjul med gummibeklätt hjul, vridbara 360 grader typ (se bild nedan) Baksida bänkskåp täcks med hel täckskiva. Översida bänkskiva ca 900 mm över golv Bänkskiva av ek-laminat postformad överkant, sidor (ej lucksida eller baksida) ska bänkskiva liva med bänkskåp så att öarna kan sättas ihop till en lång bänk Sockel som täcker hjul lika övrigt kök (sockel som kläs med golvlaminat) Minikök 107 PENTRY Micro. Kylskåp. Diskbänksbeslag IFÖ CH14 eller likv. Bänkskåpsinredning, diskbänksskåp, 1 lådhurts 5 lådor, 1 lådhurts 3 lådor. Väggskåpsinredning, väggskåp för inbyggd micro, väggskåp med hyllplan. Bänkskiva fabrikat Marbodal eller likv, laminat med ek-utseende. Postformad överkant. Passbitar. Sockel som kläs med eklaminat lika golv (Pergo). Kök 206 B

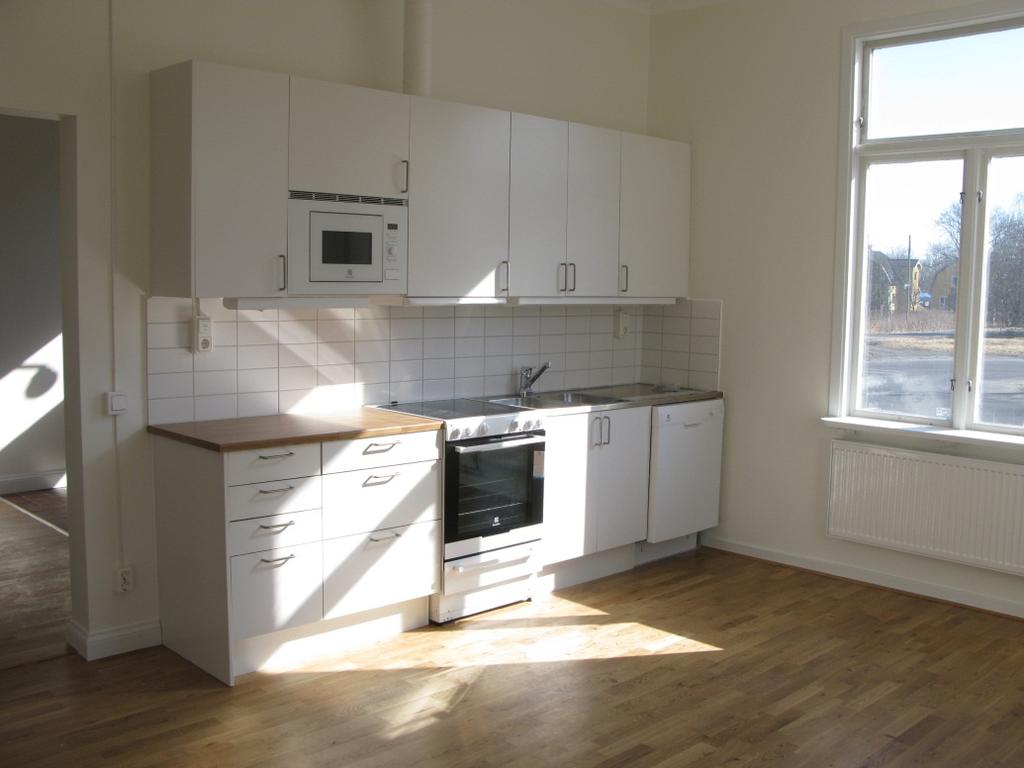

26 26(34) Referensbild

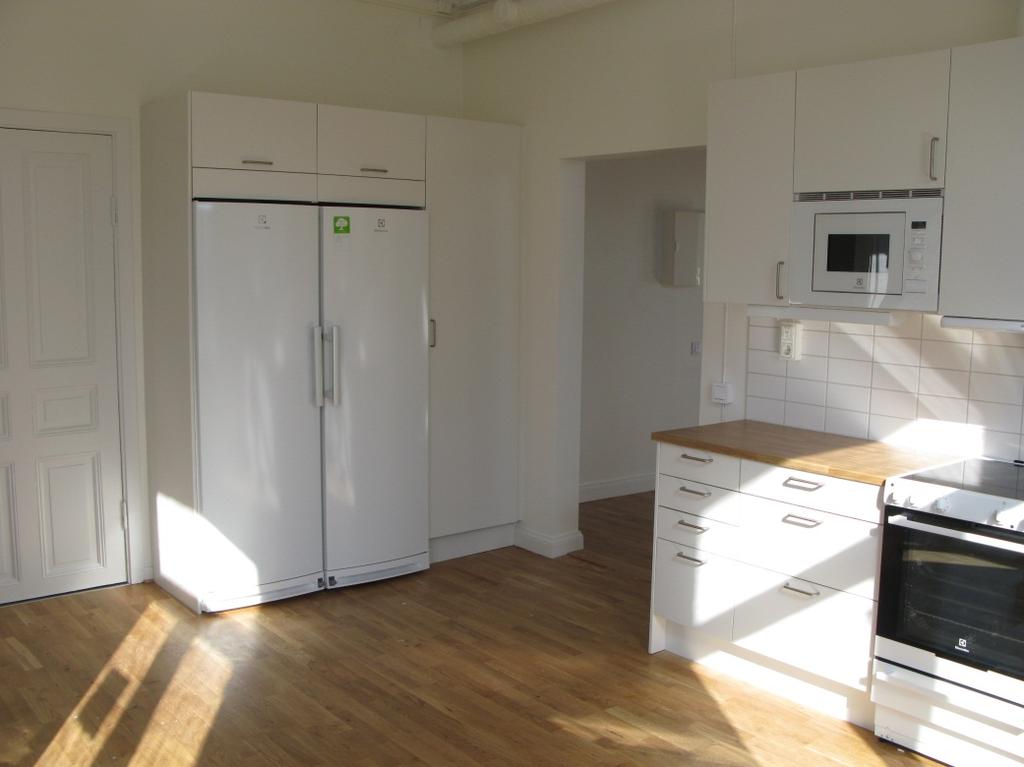

27 27(34) Referensbild 46.C Utrustningar Vitvaror, se ovan under Inredningar Övrig utrustning av fabrikat Byggbeslag eller likv om annat ej särskilt anges. Städ: -Städutrustning. Städset BB06/900. Separat borsthållare (skena 551, 2 st 510, 2 st 520). Klädkrok. Duschrumsinredning: -Kroklist typ BB34 vitlack eller likv, krom. 3 krok. -Duschdraperistång -Hörnschampohylla Omkl: -Kroklist typ BB34 vitlack eller likv, krom. 10 krok. Tvättställsinredning: - tvålautomat - pappershandduksbehållare - väggmonterad papperskorg 5123 inkl skena.

28 28(34) Wc-rumsinredning: - spegel, min 450x900, monteras med klips/väggfäste - tvålautomat - pappershandduksbehållare - toalettpappershållare - väggmonterad papperskorg 5123 inkl skena. - klädkrok Hwc-rumsinredning; - spegel (ner till ö k handfat), min 450x1100, monteras med klips/väggfäste - konsol/hylla för montage av handfat - tvålautomat - pappershandduksbehållare - toalettpappershållare - reservpappershållare - sanitetspåsbehållare - väggmonterad papperskorg 5123 inkl skena. - klädkrok - armstöd vid toalettstol - handikappsanpassat vred och låsfunktion på dörr - Resningshandtag

29 29(34) Referensbild måttsättning och utförande av wc 46.Z Övriga rumskompletteringar Gardinbeslag Fästen/väggbeslag för gardinskena typ Kirch eller likv utförs vid fönster och aluminiumpartier. Register, skyltar o d Skyltning utgång till nödutgång monteras i omfattning enligt Brandskyddsbeskrivning. Rum märks med rumsnummer. Rumsnummerskyltar placeras på anslagssidans dörrfoder på utsidan rummet. Höjd min 2000 mm över golv. I lägenhet märks endast lägenhetsdörr upp, mot korridorsida.

30 Y MÄRKNING, PROVNING, DOKUMENTATION M M 30(34) 49 ÖVRIGA RUMSBILDANDE BYGGDELAR, 49.B Schakt i hus BEE BEE.41 Y YSB.1 HÅLTAGNING Håltagning i befintligt hus Håltagningar för samtliga bygg- och installationstekniska delar ska utföras. Se respektive disciplins handlingar för omfattning. Tätningar, efterlagningar samt återställning utförs. Angivna brand- och ljudklasser ska hållas. MÄRKNING, PROVNING, DOKUMENTATION M M Märkning i hus För märkning av installationer, se resp disciplins handling. Märkning ska utföras så att text kan läsas från komponents betjäningsplats. Fastsättning ska ske med skruv, blindnit e dyl. Fastsättning får ej ske med självhäftande tejp, lim o dyl. Skötselanvisningar för vitvaror ska i inplastat utförande uppsättas i anslutning till varan. Endast en sort av varje typ uppsätts i aktuellt rum. Placering i samråd med beställaren. Märkning av varor, element o d får inte skada eller missfärga färdig yta och inte heller missfärga eller hindra vidhäftning av efterföljande beläggning, beklädnad eller ytbehandling. Material och vara som kräver viss riktning vid transport och förvaring ska vara märkta med dessa uppgifter på förpackningen eller i förekommande fall direkt på varan. YSC YSC.1 PROVNING, INJUSTERING M M I HUS Samtliga kontroller och injusteringar skall protokollföras. Intyg och protokoll levereras i original samt 2 omgångar kopior. Intyg och protokoll skall även sättas in under separat flik i driftsinstruktioner. Intyg och protokoll ska vara daterade. Provning i hus Samordnad funktionskontroll av installationer ska utföras. Fukt Mätning ska utföras av fuktkvot i virke enligt SS

31 Y MÄRKNING, PROVNING, DOKUMENTATION M M 31(34) Mätkompetens Mätning ska utföras av auktoriserad RBK-besiktningsman. Provning av relativ fuktighet (RF) i undergolv Ska utföras enligt RBK:s manual Fuktmätning i betong. Provning av ljudisolering Ljudmätning i form av stickprov utförs av samtliga förekommande avskiljande konstruktioner som mellanbjälklag och väggar. Minst 4 st mätningar per byggnadsdel, tot min 8 mätningar. Lämpliga mätställen ska föreslås av sakkunning akustiker. Mätningar av installationsbuller ska utföras. Minst 4 st mätningar ska utföras. Lämpliga mätställen ska föreslås av sakkunning akustiker. Vid ej godkända resultat åtgärdas så att godkända resultat erhålls. Kompletterande ljudmätningar utförs för verifiering. Procedur enl ovan upprepas till dess godkända resultat erhålls. YSD YSD.1 YSK YSK.2 IDRIFTSÄTTNING AV HUS Information till drift- och underhållspersonal för hus Entreprenören ska gå igenom drift och underhållsinstruktioner med beställarens personal. I entreprenaden ingår service av anläggningen under garantitiden, omfattande ett besök var 6:e månad av kompetent serviceman. Sista besök ska ske inom 30 dagar före garantitidens utgång. Entreprenören ska upprätta förslag till dagar för servicebesök och överlämna detta till beställaren vid anmälan till slutbesiktning. Entreprenören är skyldig att efter beställarens granskning justera tiderna så att samordning mellan entreprenaderna kan ske. TEKNISK DOKUMENTATION FÖR HUS Bygghandlingar för hus Bygghandlingar ska upprättas. Redovisning skall ske enligt "BYGGHANDLINGAR 90". Samtliga bygghandlingar skall överlämnas till beställare för granskning minst 1 månad före arbetena får påbörjas om inte annat överenskommes. Av handlingarna skall framgå funktion, dimensionering och utförande. Entreprenören ska upprätta samordnade detaljritningar för installationer i trånga och svåråtkomliga utrymmen, för att undvika korsningar och kollisioner vid arbetets utförande. Entreprenören ska snarast efter beställning lämna sådana uppgifter för vara eller metoder han väljer som kan påverka bygghandlingarna.

32 Y MÄRKNING, PROVNING, DOKUMENTATION M M 32(34) Krav på ritteknik: Bygghandlingar 90 del 8, Redovisning med CAD alternativt BSAB 96. Cadprogram skall vara Autocad 2010 eller nyare. Relationsritningar skall levereras i filformat DWG och PDF. Ritningsfilerna i DWG-format skall utgöras av en omgång kompletta konstruktionsritningar inklusive externa referensfiler. Ritningarna struktureras i katalogstruktur så att externa referensfiler öppnas samtidigt med ritningen. Situationsplaner, planer, fasader och sektioner skall vara försedda med orienteringsfigur. Samtliga ritningar ska vara försedda med skalstock. Leverans 2 st CD-romskivor med samtliga ritningar i DWG- och PDF-format samt 2 omg kopior insatta i A4-pärmar levereras senast i samband med slutbesiktning. Samlingspärmar och CD-rom märks med objektets namn och anläggningsdel. CD-romskiva skall vara försedd med: Innehållsförteckning. Tydlig märkning av fodral och CD-romskiva. YSK.21 Bygghandlingar för byggande av hus I entreprenaden ingår färdigprojektering av A- och K-handlingar samt fuktsäkerhet för samtliga ingående delar och vad som erfordras för arbetets genomförande. Följande handlingar är en minsta nivå. Uppställningsritningar 1:50, dörrar, fönster, partier, inredning, utrustning Statiska beräkningar i de fall åtgärder i bärande konstruktioner utförs Ljudhandling med redovisade ljudkrav och lösningar Förfrågningsunderlaget ska utgöra underlag för blivande totalentreprenörs fortsatta projektering. Ändringar i förhållande till vad som framgår av förfrågningsunderlaget får göras först efter beställarens godkännande. All projektering som erfodras för att beställaren ska få full insyn i planerat arbete och all projektering som erfodras för entreprenadens genomförande ska ombesörjas av entreprenören. Granskningshandlingar av Bygghandlingar upprättas och översänds till Beställaren för godkännande innan de fastställs för utförande. YSK.32 Upprättade relationshandlingar för hus Entreprenören skall av Förfrågningsunderlag samt sina egna projekterade handlingar upprätta relationshandlingar. Handlingarna skall visa anläggningarnas slutliga utförande.

33 Y MÄRKNING, PROVNING, DOKUMENTATION M M 33(34) Relationshandlingar förses med påskrift RELATIONSHANDLING och datum. Samtliga bygghandlingar ska ingå. YSK.6 YSK.7 Driftinstruktioner för hus Drift- och skötselinstruktioner upprättas av entreprenören i två omgångar CDromskivor samt två omgångar A4-pärmar med register. Filformat på CD-roms-skivor ska vara PDF. Omfattning enligt innehållsförteckning för DU-pärm Bygg, bilaga 1. I förekommande fall skall instruktioner för vitvaror och köksutrustning sättas i separat pärm. Samtliga instruktioner, datablad och broschyrer skall vara på svenska. Drift- och skötselinstruktioner levereras senast i samband med slutbesiktning. Underhållsinstruktioner för hus Underhållsinstruktioner upprättas av entreprenören i två omgångar CDromskivor samt två omgångar A4-pärmar med register. Filformat på CD-roms-skivor ska vara PDF. Samtliga instruktioner, datablad och broschyrer skall vara på svenska. Underhållsinstruktioner levereras senast i samband med slutbesiktning.

34 Innehållsförteckning DU-pärm BYGG Adress Verksamhet Förvaltningsnummer BYGG PRODUKTDATABLAD OCH SKÖTESELINSTRUKTIONER DISTRIBUTIONSLISTA, LEVERANTÖRER MED ADRESS- OCH TELEFONNUMMER 1 BRANDSKYDDSDOKUMENTATION INKL RITNING. 2 GOLVBELÄGGNINGAR INKL GOLVAVJÄMNINGAR, TÄTSKIKT. 3 Inkl. tillverkarens städ- och skötselinstruktioner. TÄTSKIKT 4 DÖRRAR OCH PARTIER UTVÄNDIGT. 5 DÖRRAR OCH PARTIER INVÄNDIGT INKL VIKVÄGGAR 6 FASADMATERIAL 7 FÖNSTER 8 KAKEL, KLINKER 9 MÅLNING, FÄRGSÄTTNING. 10 INNERVÄGGAR. YTSKIKT 11 TAK, TAKTÄCKNING, HUVAR, LUCKOR, TAKSÄKERHET. HÄNGRÄNNOR ETC 12 UNDERTAK 13 Inkl. tillverkarens städ- och skötselinstruktioner. SAKVAROR, LÅS 14 TRAPPOR, INVÄNDIGT 15 FAST INREDNING 16 Fast inredning så som kapphyllor, klädfack, köksinredning, SÄRSKILDA VARUGARANTIER. 17 Anges i förekommande fall. CD med digital information i ursprungligt filformat och PDF-format. CD levereras med filstruktur enligt innehållsförteckning. Flik Kontroll Pärm
