1 Release Notes CET Designer 2.4

2 Inledning Detta dokument redogör för ny och förändrad funktionalitet i CET Designer 2.4. Om du önskar fördjupad information om något område kan du alltid vända dig till användarmanualen för CET Designer. Klicka här för att öppna användarmanualen. Release notes inleds med en kortfattad översikt över de huvudsakliga förändringarna som du kommer att stöta på i egenskap av användare. Därefter följer ett antal avsnitt där förändringar och nyheter presenteras mer ingående.

3 Innehållsförteckning Översikt... 1 Specifika nyheter och ändringar för Nobia... 1 Nya Extensions... 2 Kalkylen... 2 Pappersvyn... 2 Specifika nyheter och ändringar för Nobia... 3 Korrigerat beteende hos bänkskivor... 3 Utökat sortiment av kökstillbehör... 5 Nytt vyläge... 6 Förbättrad snappning av skåp i 2D och 3D... 7 Rumsstilar... 8 Införande av kollisionsdetektering... 9 Nya Extensions Google SketchUp Interface RevLink Nyheter och förändringar i Kalkylen Vyinställningar för enskild Artikelvy Ladda sparade inställningar Borttagning av oanvända justeringar Lättare att hitta artiklar i Kalkylen Ändra bredd på kolumner Förändrade förinställningar för gruppering Förändringar gällande Pappersvyn och utskrifter Nya ikoner Vyportaler Om PDF-skrivare saknas Dela rapporter Ställa in upplösning Kopiera en sida Belysning Placering av spotlights System av halogenlampor i tak... 17

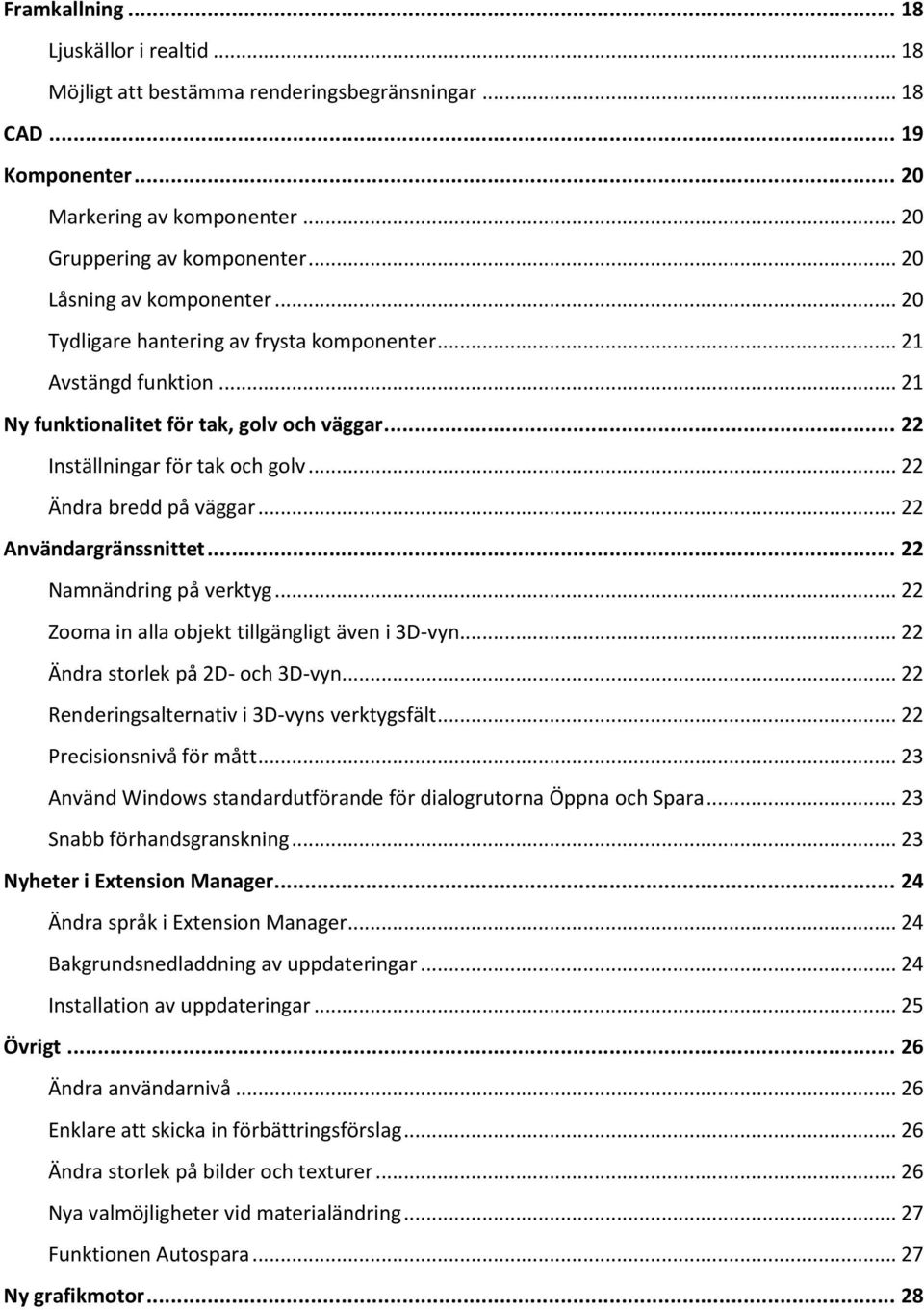

4 Framkallning Ljuskällor i realtid Möjligt att bestämma renderingsbegränsningar CAD Komponenter Markering av komponenter Gruppering av komponenter Låsning av komponenter Tydligare hantering av frysta komponenter Avstängd funktion Ny funktionalitet för tak, golv och väggar Inställningar för tak och golv Ändra bredd på väggar Användargränssnittet Namnändring på verktyg Zooma in alla objekt tillgängligt även i 3D-vyn Ändra storlek på 2D- och 3D-vyn Renderingsalternativ i 3D-vyns verktygsfält Precisionsnivå för mått Använd Windows standardutförande för dialogrutorna Öppna och Spara Snabb förhandsgranskning Nyheter i Extension Manager Ändra språk i Extension Manager Bakgrundsnedladdning av uppdateringar Installation av uppdateringar Övrigt Ändra användarnivå Enklare att skicka in förbättringsförslag Ändra storlek på bilder och texturer Nya valmöjligheter vid materialändring Funktionen Autospara Ny grafikmotor... 28

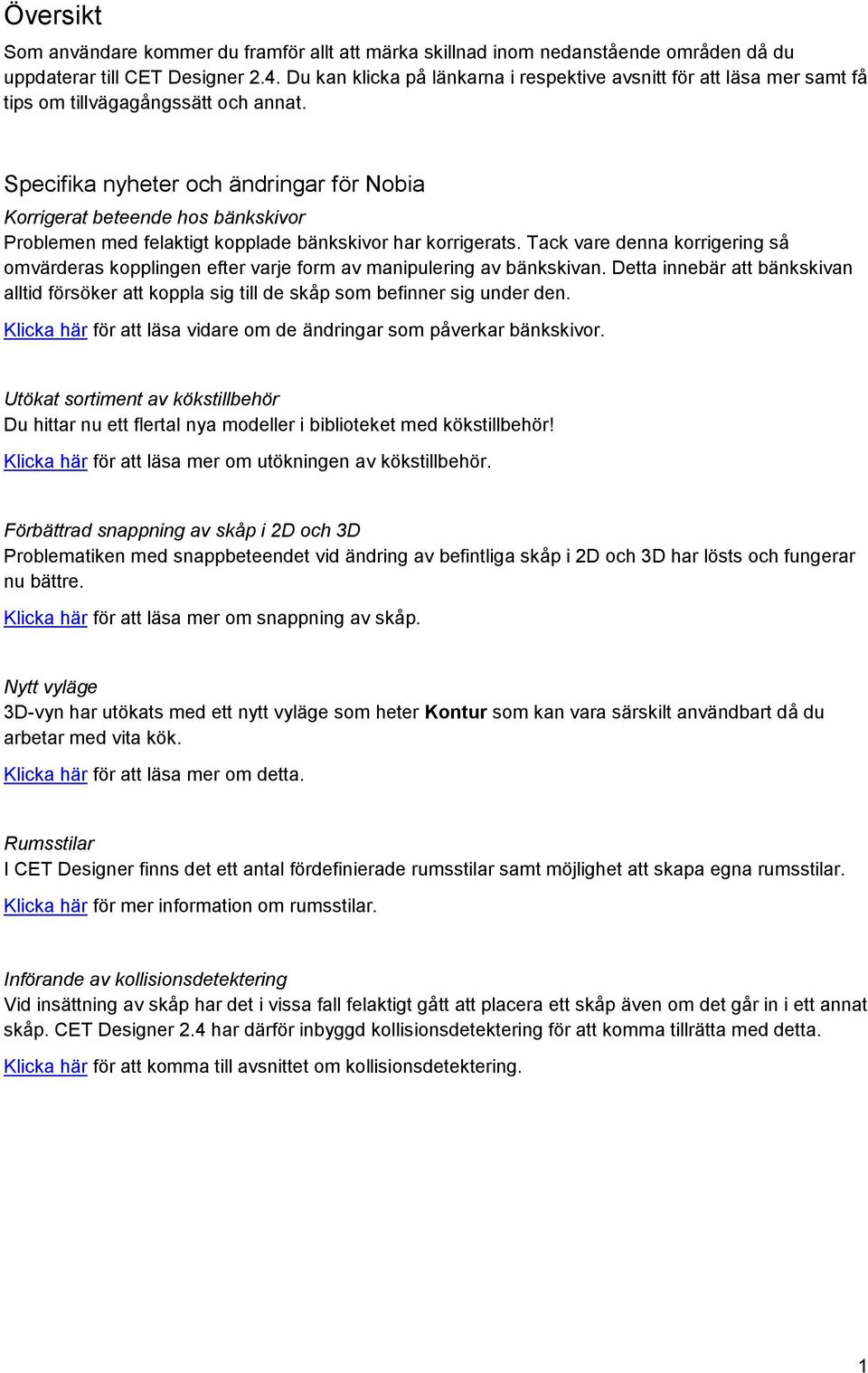

5 Översikt Som användare kommer du framför allt att märka skillnad inom nedanstående områden då du uppdaterar till CET Designer 2.4. Du kan klicka på länkarna i respektive avsnitt för att läsa mer samt få tips om tillvägagångssätt och annat. Specifika nyheter och ändringar för Nobia Korrigerat beteende hos bänkskivor Problemen med felaktigt kopplade bänkskivor har korrigerats. Tack vare denna korrigering så omvärderas kopplingen efter varje form av manipulering av bänkskivan. Detta innebär att bänkskivan alltid försöker att koppla sig till de skåp som befinner sig under den. Klicka här för att läsa vidare om de ändringar som påverkar bänkskivor. Utökat sortiment av kökstillbehör Du hittar nu ett flertal nya modeller i biblioteket med kökstillbehör! Klicka här för att läsa mer om utökningen av kökstillbehör. Förbättrad snappning av skåp i 2D och 3D Problematiken med snappbeteendet vid ändring av befintliga skåp i 2D och 3D har lösts och fungerar nu bättre. Klicka här för att läsa mer om snappning av skåp. Nytt vyläge 3D-vyn har utökats med ett nytt vyläge som heter Kontur som kan vara särskilt användbart då du arbetar med vita kök. Klicka här för att läsa mer om detta. Rumsstilar I CET Designer finns det ett antal fördefinierade rumsstilar samt möjlighet att skapa egna rumsstilar. Klicka här för mer information om rumsstilar. Införande av kollisionsdetektering Vid insättning av skåp har det i vissa fall felaktigt gått att placera ett skåp även om det går in i ett annat skåp. CET Designer 2.4 har därför inbyggd kollisionsdetektering för att komma tillrätta med detta. Klicka här för att komma till avsnittet om kollisionsdetektering. 1

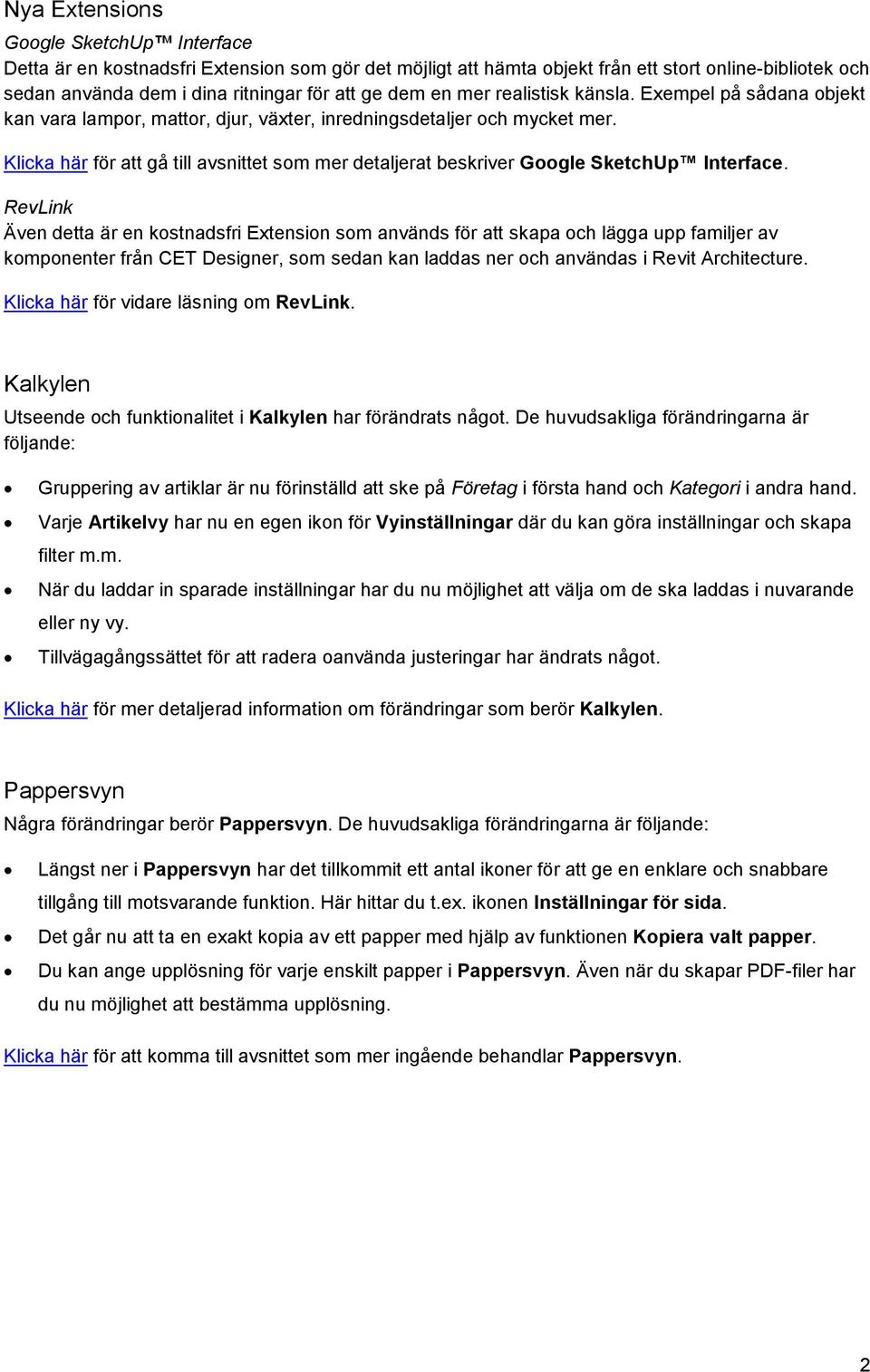

6 Nya Extensions Google SketchUp Interface Detta är en kostnadsfri Extension som gör det möjligt att hämta objekt från ett stort online-bibliotek och sedan använda dem i dina ritningar för att ge dem en mer realistisk känsla. Exempel på sådana objekt kan vara lampor, mattor, djur, växter, inredningsdetaljer och mycket mer. Klicka här för att gå till avsnittet som mer detaljerat beskriver Google SketchUp Interface. RevLink Även detta är en kostnadsfri Extension som används för att skapa och lägga upp familjer av komponenter från CET Designer, som sedan kan laddas ner och användas i Revit Architecture. Klicka här för vidare läsning om RevLink. Kalkylen Utseende och funktionalitet i Kalkylen har förändrats något. De huvudsakliga förändringarna är följande: Gruppering av artiklar är nu förinställd att ske på Företag i första hand och Kategori i andra hand. Varje Artikelvy har nu en egen ikon för Vyinställningar där du kan göra inställningar och skapa filter m.m. När du laddar in sparade inställningar har du nu möjlighet att välja om de ska laddas i nuvarande eller ny vy. Tillvägagångssättet för att radera oanvända justeringar har ändrats något. Klicka här för mer detaljerad information om förändringar som berör Kalkylen. Pappersvyn Några förändringar berör Pappersvyn. De huvudsakliga förändringarna är följande: Längst ner i Pappersvyn har det tillkommit ett antal ikoner för att ge en enklare och snabbare tillgång till motsvarande funktion. Här hittar du t.ex. ikonen Inställningar för sida. Det går nu att ta en exakt kopia av ett papper med hjälp av funktionen Kopiera valt papper. Du kan ange upplösning för varje enskilt papper i Pappersvyn. Även när du skapar PDF-filer har du nu möjlighet att bestämma upplösning. Klicka här för att komma till avsnittet som mer ingående behandlar Pappersvyn. 2

7 Specifika nyheter och ändringar för Nobia Korrigerat beteende hos bänkskivor Problemen med felaktigt kopplade bänkskivor har korrigerats och nedan följer en beskrivning av hur de nu fungerar. Då en bänkskiva ändras (se Figur 1 nedan) kopplas den till de skåp som den för närvarande vilar på. Figur 1: Editeringsläge för bänkskivor. Tidigare var beteendet sådant att denna koppling fanns kvar, oavsett hur bänkskivan töjdes eller flyttades. Med den senaste ändringen så omvärderas denna koppling efter varje form av manipulering av bänkskivan. Detta innebär att bänkskivan alltid försöker att koppla sig till de skåp som befinner sig under den. Om bänkskivan inte hittar några nya kopplingar så behålls de gamla, vilket sker automatiskt. En bänkskiva som töjs eller manipuleras så att hela bänkskivan befinner sig utanför ett skåp kommer att visa följande: Figur 2: Pilen indikerar att bänkskivan är kopplad till ett skåp utanför bänkskivans form, och att detta kan vara olämpligt. 3

8 Om bänkskivan helt saknar kopplingar till bänkskåp visas nedanstående varning. Detta är en situation som snarare uppstår med äldre, laddade ritningar snarare än nyskapade. Figur 3: Fel i koppling mellan bänkskiva och skåp. Om bänkskivan inte lyckas detektera ett befintligt skåp (se Figur 4 nedan) så kan du aktivera funktionen Återkoppla bänkskiva till skåp och på så sätt få bänkskivan att leta efter nya kopplingar. Detta gör du genom att töja bänkskivan något, eller genom att följa instruktionerna nedan. Figur 4: Återkoppla bänkskiva till skåp. 4

9 1. Klicka på knappen Bänkskivor längst ner på 3D-vyns rityta (se Figur 1 ovan). Ett antal bänkskivespecifika funktioner visas i komponentfältet samt på ritytan. 2. Klicka på knappen Ändra längst till vänster i menyn som visas på ritytan (se Figur 1 ovan). En rund, grön ring visas vid muspekaren. 3. Klicka på bänkskivan. Bänkskivan blir nu editerbar. 4. Gå till komponentfliken Bänkskivor och klicka på ikonen som återfinns i fältet Bänkskiva. 5. För muspekaren till ritytan och klicka på bänkskivan. Den röda pilen byter plats och pekar nu istället på det nya skåpet som befinner sig under bänkskivan. Observera att pilen fortfarande indikerar en skillnad mellan formen eller storleken på skåp och bänkskiva. Om ritningen innehåller en bänkskiva som inte har något skåp i närheten att koppla ihop sig med så kan du välja att göra den fristående. Detta alternativ kan också vara användbart om du vill flytta omkring bänkskivan utan att några andra komponenter följer med. Följ instruktionerna nedan för att göra bänkskivan fristående. 1. Klicka på knappen Bänkskivor längst ner på 3D-vyns rityta (se Figur 1 ovan). Ett antal bänkskivespecifika funktioner visas i komponentfältet samt på ritytan. 2. Klicka på knappen Ändra längst till vänster i menyn som visas på ritytan (se Figur 1 ovan). En rund, grön ring visas vid muspekaren. 3. Klicka på bänkskivan. Bänkskivan blir nu editerbar. 4. Gå till komponentfliken Bänkskivor och klicka på ikonen som återfinns i fältet Bänkskiva. En rund, grön ring visas vid muspekaren. 5. För muspekaren till ritytan och klicka på bänkskivan. Texten Frist. visas och indikerar att bänkskivan nu är fristående. Utökat sortiment av kökstillbehör Biblioteket med kökstillbehör har utökats och innehåller nu ett flertal nya modeller, t.ex. karaffer, olika sorters glas, skålar, vaser och klockor. Du hittar samtliga tillbehör under komponentfliken Kök. 5

10 Nytt vyläge Längst ner i 3D-vyn hittar du ett antal knappar som var och en representerar ett specifikt vyläge. Du kan välja att klicka på någon av dessa för att göra en filtrering av innehållet i din ritning. Om du t.ex. klickar på knappen Bänkskiva så framtäder bänkskivorna extra tydligt samtidigt som viss annan grafik skalas bort. Bland dessa knappar finns nu ett nytt alternativ som heter Kontur. Genom att klicka på knappen Kontur så visas alla komponenter med mörkare och mer framträdande konturer i 3D. Detta gör det enklare att se var skåp placeras och vilken typ av skåp det är. Observera att konturerna endast framträder i realtid och inte i renderade bilder. Se Figur 5 och 6 nedan. Tips Prova gärna att använda Kontur-läget då du arbetar med vita kök. Detta kan underlätta i ditt arbete då synlighet och tydlighet ökar. Figur 5: Vitt kök som visas i vyläge Normal. Figur 6: Vitt kök som visas i vyläge Kontur. 6

11 Förbättrad snappning av skåp i 2D och 3D Dessa ändringar gäller då du har satt in skåp i en ritning och vill flytta dem i efterhand. Beteendet i 2D är detsamma som i CET Designer 2.1, men det kan vara bra att bli påmind om hur det fungerar. 2D Den punkt där du klickar och tar tag i skåpet kommer att prioriteras när skåpet snappar mot andra skåp. Om du t.ex. tar tag i vänstersidan, som bilden indikerar, så prioriteras vänstersidan då skåpet snappar mot andra skåp. Samma regel gäller för högersidan och baksidan. 3D Snappbeteendet i 3D har upplevts som problematiskt och har därför förändrats så att det stämmer bättre överens med beteendet i 2D. Detta innebär att om du t.ex. klickar och tar tag i skåpets vänstersida, som bilden indikerar, så prioriteras vänstersidan då skåpet snappar mot andra skåp. Samma regel gäller för högersidan och baksidan. Observera När det gäller skåpets framsida så kan den ses som delad på mitten av ett vertikalt streck. Då du klickar och tar tag till vänster om mitten så kommer skåpets vänstersida att snappa mot andra skåp. Då du istället klickar och tar tag till höger om mitten så kommer skåpets högersida att snappa mot andra skåp. Framsidan i sig ses inte som en kontaktyta och kommer därför inte att snappa mot andra skåp. 7

12 Rumsstilar I CET Designer 2.4 finns det nu några fördefinierade rumsstilar som innehåller inställningar för golv, väggar och kakel, se exempel i Figur 7 nedan. Dessa står till förfogande för att du enkelt ska kunna rita upp ett rum utan att lägga särskilt mycket tid på inställningar. Tanken är att du ska kunna bygga upp ett eget biliotek med de texturkombinationer som du oftast använder så att det går snabbt att skapa nya ritningar. Då du väljer en stil från rullgardinsmenyn appliceras den stilen på golv, väggar och kakel och nya väggar som ritas in stämmer automatiskt överens med den valda stilen. Om du klickar på respektive material så öppnas dialogrutan för material. Här kan du själv välja önskat material och sedan spara kombinationer som nya rumsstilar. Du hittar samtliga rumsstilar i fältet Rumsstilar på komponentfliken 3D. Figur 7: Exempel på fördefinierad rumsstil. 8

13 Införande av kollisionsdetektering Vid insättning av skåp har det i vissa fall felaktigt gått att placera ett skåp även om det går in i ett annat skåp. CET Designer 2.4 har därför inbyggd kollisionsdetektering för att komma tillrätta med detta. Det innebär att programmet inte tillåter insättning av ett skåp på en yta där det kommer att kollidera med ett befintligt skåp. I Figur 8 nedan finns det ett tomrum på 50 cm mellan skåpen. I ett sådant fall kommer det alltså inte att vara möjligt att på vanligt sätt placera in ett skåp på 60 cm, då det skulle kollidera med de befintliga skåpen. Istället placerar sig skåpet ovanpå befintliga skåp för att markera att det inte finns tillräckligt med utrymme mellan dem. Figur 8: Exempel på fall då kollisionsdetekteringen kommer att aktiveras. För att tillfälligt stänga av kollisionsdetekteringen och ändå sätta in skåpet i mellanrummet, följ instruktionerna nedan. 1. Tryck ner Ctrl på ditt tangentbord samtidigt som du för skåpet till mellanrummet. Skåpet snappar mot befintliga skåp, men det blir ett överlapp. 2. Justera storleken på skåpet genom att klicka på den gula cylindern och minska bredden tills skåpet passar i mellanrummet, se Figur 9 nedan. Figur 9: Då skåpet sitter på plats kan det justeras till korrekt storlek. I CET Designer 2.4 är kollisionsdetektering aktiverad som förval. Om du tillfälligt vill stänga av funktionen, följ instruktionerna nedan. Observera att den återigen kommer att vara aktiverad nästa gång du öppnar CET Designer. 1. Gå till komponentfliken Skåp alternativt Dekorskåp. 2. Klicka på knappen System/Ritningsinställningar. 3. Avmarkera rutan Använd kollisionsdetektering för skåp allra längst ner i dialogrutan. 9

14 Nya Extensions Google SketchUp Interface Vi kan med glädje presentera en ny Extension - Google SketchUp Interface. Det är en kostnadsfri Extension som du kan använda för att hitta objekt av alla de slag från ett enormt online-bibliotek. Du kan t.ex. infoga objekt såsom människor, växter, inredningsdetaljer och möbler i dina ritningar för att ge dem en mer realistisk känsla. Se Figur 10 nedan för att se ett exempel på hur detta kan användas. Figur 10: Exempel på hur Google SketchUp Interface kan användas. I denna badrumsbild är badkaret, handdukarna, växterna och ljuslyktan Google SketchUp -objekt. Golvet är en egendefinierad textur som har applicerats. Följ instruktionerna nedan för att kostnadsfritt installera Google SketchUp Interface Extension. 1. Klicka på knappen Extensions i menyraden i programmets övre fält. Dialogrutan Extension Manager öppnas. 2. Klicka på knappen Ladda hem Extensions. 3. Klicka på plustecknet framför katalogen Övriga. 4. Markera kryssrutan Google SketchUp Interface. 5. Klicka på knappen Ladda ner och installera valda. 6. Bekräfta nedladdningen. 7. Bekräfta omstart av CET Designer. 10

15 forts. Ny Extension Google SketchUp Interface När du har installerat denna Extension är det fritt fram att botanisera bland alla objekt som finns tillgängliga online. Följ instruktionerna nedan för att hitta och importera objekt. 1. Klicka på komponentfliken SketchUp, i antingen 2D- eller 3D-vyn. 2. Klicka på knappen Google 3D warehouse. Fönstret 3D Warehouse öppnas. 3. Skriv in det du letar efter i sökfältet, t.ex. lampa, och klicka på knappen Search. Alla tillgängliga lampobjekt visas. Notera att programmet är förinställt på engelska, men att du kan ändra språk längst upp till höger i programfönstret. Väljer du att fortsätta använda engelska så måste sökningen ske på engelska. 4. Välj önskat objekt genom att klicka på det. 5. Klicka på knappen Download model. Objektet laddas ner till din dator och visas i CET Designer i fältet Senast laddad modell på komponentfliken SketchUp. 6. Klicka på bilden och för muspekaren till ritytan. Objektet är fäst vid muspekaren. 7. Klicka en gång på ritytan för att placera objektet. Ett likadant objekt är nu återigen fäst vid muspekaren. För muspekaren utanför ritytan om du inte vill placera ut ytterligare objekt. 8. Om du vill ändra objektets skala eller dimensioner, klicka då en gång på det utplacerade objektet och gör önskade inställningar i den gröna inmatningsrutan som visas. Figur 11: Objektet som du har laddat ner från Google 3D warehouse, samt samma objekt placerat på ritytan i CET Designer. Observera För att återanvända Google SketchUp -objekt som du har importerat krävs det att du sparar dem som favoriter. Detta gör du enkelt genom att högerklicka på objektet på ritytan och därefter välja Spara som favorit från menyn som visas. Tips Om ni är flera kollegor som kan ha nytta av samma objekt så kan det vara en bra idé att skapa en gemensam katalog på ett nätverk som alla har tillgång till. 11

16 RevLink Vissa arkitekter och designers använder sig av programmet Revit Architecture för att skapa ritningar. För att kunna använda komponenter från CET Designer har en ny Extension vid namn RevLink utvecklats. Med RevLink kan du skapa och lägga upp familjer av komponenter från CET Designer, som sedan kan laddas ner och användas i Revit Architecture. Kom dock ihåg att komponenternas egenskaper inte följer med, och att det således inte går att ändra eller manipulera komponenterna. För att installera RevLink, följ instruktionerna nedan. 1. Klicka på knappen Extensions i menyraden i programmets övre fält. Dialogrutan Extension Manager öppnas. 2. Klicka på knappen Ladda hem Extensions. 3. Klicka på plustecknet framför katalogen Övriga. 4. Markera kryssrutan RevLink. 5. Klicka på knappen Ladda ner och installera valda. 6. Bekräfta nedladdningen. 7. Bekräfta omstart av CET Designer. Observera För att en anslutning mellan programmen ska kunna upprättas måste Revit Architecture kompletteras med ett tillägg. Detta hittar du och installera via Configuras hemsida, klicka här. När du har installerat RevLink i CET Designer så blir komponentfliken RevLink tillgänglig och du kan nu skapa familjer av komponenter som du vill konvertera till Revit-objekt. På komponentfliken finns det frågetecken som du kan klicka på för hur du steg-för-steg skapar och exporterar familjer. Revit Architecture och CET Designer kommunicerar via en nätverksuppkoppling, och du kan när som helst synkronisera programmen och på så sätt för över ritningar och komponenter från det ena programmet till det andra. Observera Komponenter som har förts över från CET Designer till Revit Architecture kan flyttas, roteras och kopieras. Notera dock att egenskaper, som t.ex. storlek och material, inte kan ändras. 12

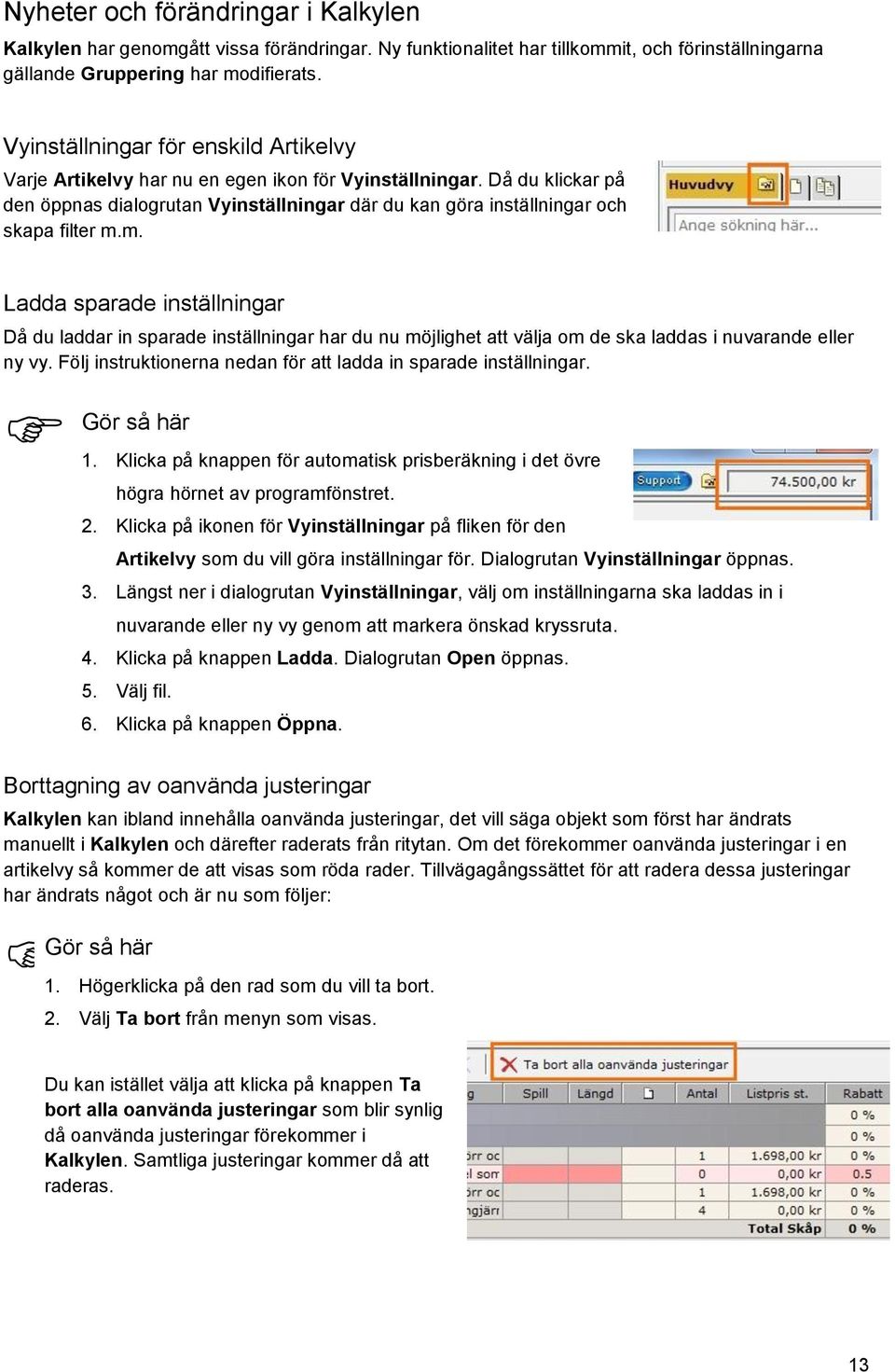

17 Nyheter och förändringar i Kalkylen Kalkylen har genomgått vissa förändringar. Ny funktionalitet har tillkommit, och förinställningarna gällande Gruppering har modifierats. Vyinställningar för enskild Artikelvy Varje Artikelvy har nu en egen ikon för Vyinställningar. Då du klickar på den öppnas dialogrutan Vyinställningar där du kan göra inställningar och skapa filter m.m. Ladda sparade inställningar Då du laddar in sparade inställningar har du nu möjlighet att välja om de ska laddas i nuvarande eller ny vy. Följ instruktionerna nedan för att ladda in sparade inställningar. 1. Klicka på knappen för automatisk prisberäkning i det övre högra hörnet av programfönstret. 2. Klicka på ikonen för Vyinställningar på fliken för den Artikelvy som du vill göra inställningar för. Dialogrutan Vyinställningar öppnas. 3. Längst ner i dialogrutan Vyinställningar, välj om inställningarna ska laddas in i nuvarande eller ny vy genom att markera önskad kryssruta. 4. Klicka på knappen Ladda. Dialogrutan Open öppnas. 5. Välj fil. 6. Klicka på knappen Öppna. Borttagning av oanvända justeringar Kalkylen kan ibland innehålla oanvända justeringar, det vill säga objekt som först har ändrats manuellt i Kalkylen och därefter raderats från ritytan. Om det förekommer oanvända justeringar i en artikelvy så kommer de att visas som röda rader. Tillvägagångssättet för att radera dessa justeringar har ändrats något och är nu som följer: 1. Högerklicka på den rad som du vill ta bort. 2. Välj Ta bort från menyn som visas. Du kan istället välja att klicka på knappen Ta bort alla oanvända justeringar som blir synlig då oanvända justeringar förekommer i Kalkylen. Samtliga justeringar kommer då att raderas. 13

18 forts. Nyheter och förändringar i Kalkylen Lättare att hitta artiklar i Kalkylen Då du klickar på en komponent på ritytan markeras det i Kalkylen, och vice versa. Klicka gärna på länken för att läsa mer om denna funktion i Tips & Hints. Ändra bredd på kolumner Det är nu möjligt att ändra bredd på kolumnerna i Kalkylen genom att klicka på avdelaren och dra den åt höger eller vänster. Förändrade förinställningar för gruppering Kalkylen är nu förinställd att gruppera artiklar på Företag i första hand och Kategori i andra hand, se Figur 12 nedan. Följ instruktionerna nedan för att anpassa grupperingen manuellt. Figur 12: Gruppering i Kalkylen. 1. Klicka på knappen för automatisk prisberäkning i det övre högra hörnet av programfönstret. 2. Klicka på ikonen för Vyinställningar på fliken för den Artikelvy som du vill göra inställningar för. Dialogrutan Vyinställningar öppnas. 3. Under fliken Gruppering, markera kryssrutorna för de grupper som du vill gruppera dina artiklar utifrån och använd uppåt- och neråtpilarna för att bestämma i vilken ordning som kategorierna ska visas. 4. Klicka på knappen Stäng. Tips Klicka på knappen Spara som standard så behöver du inte göra samma inställningar igen nästa gång du arbetar i CET Designer. 14

19 Förändringar gällande Pappersvyn och utskrifter Nya ikoner Längst ner till vänster i Pappersvyn har det lagts till ett antal ikoner som ger enklare och snabbare tillgång till motsvarande funktion. Då du håller muspekaren stilla över respektive ikon så visas en förklaring av dess funktion. Vyportaler Både Vy-portal 2D och Vy-portal 3D har en inmatningsruta där du kan göra inställningar för varje enskild vy-portal. I inmatningsrutan för Vy-portal 3D återfinns nu funktionen Framkalla, där du kan välja vilken kvalitet framkallningen ska ha. Detta alternativ utgjorde tidigare en egen dialogruta. Av utrymmesskäl visas inmatningsrutor för komponenter enbart i vy-portaler som är större än 500x400 pixlar. Vy-portaler som är öppna för editering är nu inramade med en tjock, grå ram. Då vy-portalens innehåll editeras ändrar ramen färg till orange. En aktiv markering i 2D- eller 3D-vyn zoomas automatiskt in då en vy-portal infogas i Pappersvyn. Om PDF-skrivare saknas Om du försöker att skapa en PDF-fil i CET Designer utan att ha en PDF-skrivare installerad på datorn så visar programmet nu ett meddelande om att PDF-skrivare saknas. Du kommer då att få möjlighet att spara filen istället. Dela rapporter Om du har skapat en unik rapport för utskrift kan du nu spara den i en specifik mapp och låta dina kollegor använda samma mall. Följ instruktionerna nedan för att kontrollera eller ändra var rapporterna sparas. 1. Gå till Arkiv-menyn och välj Skriv ut rapport. 2. Klicka på fliken Rapporter. 3. I fältet som heter Utskriftsrapportmapp strax nedanför mitten av sidan ser du var filen kommer att sparas. 4. Om du vill ändra destinationsmapp, klicka på knappen Ny högst upp. Dialogrutan Spara som visas. 5. Välj eller skapa önskad destinationsmapp. 6. Klicka på knappen Spara. 15

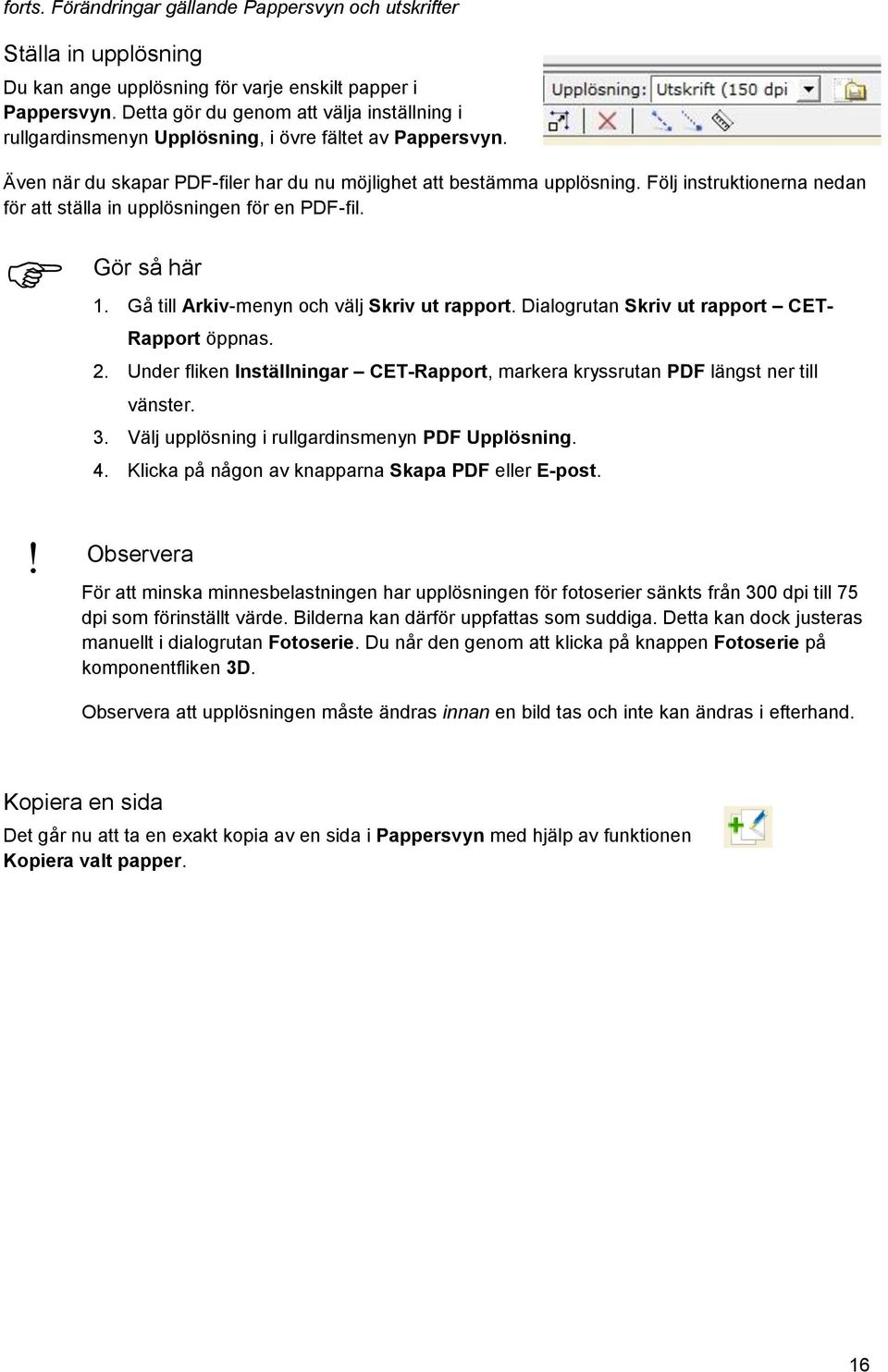

20 forts. Förändringar gällande Pappersvyn och utskrifter Ställa in upplösning Du kan ange upplösning för varje enskilt papper i Pappersvyn. Detta gör du genom att välja inställning i rullgardinsmenyn Upplösning, i övre fältet av Pappersvyn. Även när du skapar PDF-filer har du nu möjlighet att bestämma upplösning. Följ instruktionerna nedan för att ställa in upplösningen för en PDF-fil. 1. Gå till Arkiv-menyn och välj Skriv ut rapport. Dialogrutan Skriv ut rapport CET- Rapport öppnas. 2. Under fliken Inställningar CET-Rapport, markera kryssrutan PDF längst ner till vänster. 3. Välj upplösning i rullgardinsmenyn PDF Upplösning. 4. Klicka på någon av knapparna Skapa PDF eller E-post. Observera För att minska minnesbelastningen har upplösningen för fotoserier sänkts från 300 dpi till 75 dpi som förinställt värde. Bilderna kan därför uppfattas som suddiga. Detta kan dock justeras manuellt i dialogrutan Fotoserie. Du når den genom att klicka på knappen Fotoserie på komponentfliken 3D. Observera att upplösningen måste ändras innan en bild tas och inte kan ändras i efterhand. Kopiera en sida Det går nu att ta en exakt kopia av en sida i Pappersvyn med hjälp av funktionen Kopiera valt papper. 16

21 Belysning Placering av spotlights När spotlights ska placeras ut i en ritning så börjar du numera med att sätta ut en målpunkt, tidigare var förfarandet omvänt. Föl instruktionerna nedan för att placera ut spotlights. 1. Gå till komponentfliken 3D och klicka på komponenten Spotlight som återfinns i fältet Ljussättning. 2. Flytta muspekaren till ritytan. Ett svart kryss är fäst vid muspekaren. Detta är målpunkten. 3. Klicka målpunkten på plats på 2D-vyns rityta. Spotlighten kommer nu istället att fästa vid muspekaren. 4. Klicka fast spotlighten på ritytan (på kort avstånd från det objekt som du vill belysa). System av halogenlampor i tak Det har blivit enklare att placera och anpassa ett system av halogenlampor i ett tak. Följ instruktionerna nedan för att placera ut ett system av halogenlampor. 1. Skapa ett tak. 2. Gå till komponentfliken 3D. 3. I fältet för Ljussättning, klicka på knappen System av halogenlampor i tak. Flytta muspekaren till ritytan. 4. Klicka en gång på ritytan för att placera komponenten. 5. Flytta muspekaren över ritytan tills önskat antal halogenlampor visas. 6. Klicka en gång för att bekräfta placeringen. Observera En ritning får innehålla högst 100 stycken halogenlampor. Kom även ihåg att många ljuskällor i en ritning gör att renderingen tar längre tid. 17

22 Framkallning Ljuskällor i realtid I dialogrutan för Framkallning finns det nu ett alternativ som heter Visa ljuskällor i realtid. Om denna kryssruta är markerad kommer de ändringar du gör att uppdateras direkt i din ritning. Kom ihåg att detta är mycket resurskrävande och om du arbetar med stora ritningar kan din dator komma att arbeta långsammare om denna funktion är aktiverad. Du når dialogrutan för Framkallning genom att klicka på ikonen verktygsfält. som du hittar i 3D-vyns Observera Kryssrutor för samma funktion återfinns även i fältet Ljussättning på komponentfliken 3D, samt under fliken Vyer i kontrollpanelen. Möjligt att bestämma renderingsbegränsningar Nu kan du bestämma hur många objekt och ljuskällor som du vill ska framkallas. Genom att begränsa antalet så förkortas tiden för framkallning avsevärt. Då du väljer att framkalla ett begränsat antal objekt så framkallas automatiskt de som är placerade närmast kameran. Följ instruktionerna på nästa sida för att ställa in renderingsbegränsningar. 1. Klicka på ikonen i 3D-vyns verktygsfält. Dialogrutan Framkallning öppnas. 2. I fälten för Objekt och Ljuskällor, under Renderingsbegränsningar, kan du bestämma det antal som ska framkallas inom varje kategori. 3. När du är nöjd med inställningarna, klicka på knappen Stäng. 18

23 CAD CET Designer 2.4 har stöd för AutoCAD Två nya verktyg har tillkommit för att förenkla arbetet med CADritningar: Göm dwg-entiteter samt Göm dwg-lager. Dessa verktyg är placerade i fältet CAD (dwg/dxf) verktyg på komponentfliken Verktyg. Det är nu möjligt att importera dwg-filer som innehåller Xrefs, det vill säga referenser till andra filer. Vid export till dwg så inkluderar nu CET Designer tidigare importerade dwg-filer som Xrefs. När du har importerat en CAD-ritning så kan du nu markera den på ritytan och ange ett värde för höjd över golvet i den gröna inmatningsrutan som visas. Detta kan är framför allt användbart då ritningen innehåller 3D-objekt, t.ex. vägghyllor, som du inte vill ska försvinna ner i golvet. Ett annat scenario kan vara att du arbetar med flera överlappande CAD-ritningar och måste hålla isär dem. Då är det smidigt att kunna ange olika höjd för respektive ritning. Det finns nu möjlighet att inaktivera 2D hos importerade dwg-objekt, vilket kan användas för att undvika att objekt flyttas runt av misstag. Kom dock ihåg att en sådan inaktivering medför att du inte längre kan kopiera, flytta, snappa eller markera komponenter i 2D-vyn. Följ instruktionerna nedan för att inaktivera 2D. 1. Markera din importerade dwg-ritning i 2D-vyn. En grön inmatningsruta visas. 2. Avmarkera kryssrutan Aktivera 2D. 19

24 Komponenter Markering av komponenter När du markerar en komponent eller en grupp av komponenter så omges de av en färgad ruta. Olika färger på rutorna representerar olika saker: En enskild komponent eller flera ihopsnappade komponenter ramas in av en orange ram. En grupp bestående av flera komponenter ramas in av en turkos ram. En komponent eller en grupp av komponenter med låst position ramas in av en grå ram. En komponent som har markerats med verktyget Markera enskilt objekt ramas in av en lila ram. Observera För att de färgade ramarna ska visas så måste detta först aktiveras. Följ instruktionerna nedan för att göra de nödvändiga inställningarna. 1. Klicka på ikonen för kontrollpanelen längst upp till höger i programfönstret. 2. Under fliken Vyer, markera kryssrutorna Visa ram runt markerade komponenter i 2Dvyn och/eller Visa ram runt markerade komponenter i 3D-vyn. Gruppering av komponenter För att lätt kunna välja och flytta flera komponenter så går det nu att skapa grupper. En grupp av komponenter indikeras av en turkos ram. Följ instruktionerna nedan för att gruppera komponenter. 1. Markera de komponenter som du vill ska ingå i gruppen, på ritytan i 2D-vyn. 2. Högerklicka och välj Behåll gruppmarkering från menyn som visas. Låsning av komponenter För att undvika att komponenter flyttas runt av misstag på ritytan så går det nu att låsa deras position. Låsta komponenter indikeras av grå ram. Följ instruktionerna nedan för att låsa komponenter. 1. Markera den komponent som du vill låsa, på ritytan i antingen 2D- eller 3D-vyn. 2. Högerklicka och välj Lås position från menyn som visas. För att låsa upp en komponent, gör följande: 1. Markera den komponent som du vill låsa upp, på ritytan i antingen 2D- eller 3D-vyn. 2. Högerklicka och välj Lås upp position från menyn som visas. 20

25 Tydligare hantering av frysta komponenter Om du känner dig klar med en bestämd del av din ritning så kan du välja att använda funktionen Frys. Det är ett sätt att säkerställa att specifika komponenter inte förändras eller flyttas när du arbetar vidare, och det är också ett sätt att minska minnesbelastningen på din dator. I 3D-vyn indikeras nämligen frysta komponenter av platta, gråa rutor på golvet vilket gör att de inte är lika avancerade och krävande för datorn som i vanliga fall. Med CET Designer 2.4 har det blivit tydligare vad som ligger ovanpå vad då frysta komponenter överlappar. Frysta komponenter markeras av rutor i olika nyanser beroende på storleken på komponenten/gruppen; små komponenter markeras med fyllda, ljusgråa rutor och större med fyllda rutor i mörkare grått. Mycket stora komponenter visas som breda gråa ramar istället för fyllda rutor. I 2D-vyn visas alltid mindre komponenter och grupper ovanpå större. För att frysa komponenter, följ instruktionerna nedan. 1. Markera den eller de komponenter som du vill frysa, på ritytan i antingen 2D- eller 3Dvyn. 2. Högerklicka och välj Frys från menyn som visas. För att tina en komponent, gör följande: 1. Markera den eller de komponenter som du vill tina, på ritytan i antingen 2D- eller 3D-vyn. 2. Högerklicka och välj Tina från menyn som visas. Avstängd funktion Funktionen som automatiskt valde en komponent då du byter komponentflik är nu avstängd som förval. Följ instruktionerna nedan för att aktivera den på nytt. 1. Klicka på ikonen för kontrollpanelen längst upp till höger i programfönstret. 2. Under fliken Allmänt, markera kryssrutan Välj en komponent när en komponentflik väljs. 3. Klicka på knappen Stäng. 21

26 Ny funktionalitet för tak, golv och väggar Inställningar för tak och golv På komponentfliken Väggritning hittar du två nya knappar: Takinställningar samt Golvinställningar (se bild nedan). Då du klickar på någon av knapparna så öppnas en dialogruta där du kan göra inställningar, t.ex. för storlek eller material på tak eller golv. Ändra bredd på väggar Det är nu möjligt att ändra bredden på väggar. Du gör detta genom att ta klicka på en gul snappunkt på en utplacerad vägg och drar den sedan till önskad bredd. Användargränssnittet Namnändring på verktyg Verktyget Placera komponenter har bytt namn och heter nu enbart Placera. Zooma in alla objekt tillgängligt även i 3D-vyn Om du högerklickar i antingen 2D- eller 3D-vyn kan du nu välja Zooma in alla objekt från menyn som visas. Detta alternativ fanns tidigare endast tillgängligt då du högerklickade i 2D-vyn. Ändra storlek på 2D- och 3D-vyn Det går nu att ändra storlek på 2D- respektive 3D-vyn. Klicka på avdelaren mellan de båda vyerna och dra den uppåt eller nedåt för att justera storleken på respektive vy. Renderingsalternativ i 3D-vyns verktygsfält 3D-vyns verktygsfält har utökats med ytterligare ett alternativ: Snabbframkalla bild. Detta alternativ visar en snabb förhandsgranskning av hur bilden kommer att se ut när den har renderats. 22

27 Precisionsnivå för mått För alla typer av mått går det nu att bestämma precisionen ned till åtta decimaler. Följ instruktionerna nedan för att ange önskad precision. 1. Gå till komponentfliken Verktyg. 2. I fältet Mått och pilar, välj precisionsnivå från rullgardinsmenyn Precision. Observera Denna inställning gäller även för verktyget Linjal verktyg för distansmätning, som nu visar både ett avrundat och ett exakt värde. Använd Windows standardutförande för dialogrutorna Öppna och Spara CET Designer 2.4 gör det möjligt att använda Windows standardutförande för dialogrutorna Öppna och Spara, istället för CET Designers utförande. Tänk dock på att denna inställning kan medföra att viss funktionalitet går förlorad, t.ex. möjligheten att se ritningar som miniatyrer. Följ instruktionerna nedan för att använda Windows standardutförande. 1. Klicka på ikonen för kontrollpanelen längst upp till höger i programfönstret. 2. Under fliken Avancerat, markera kryssrutan Använd Windows standard-dialoger för att ladda och spara. 3. Klicka på knappen Stäng. Snabb förhandsgranskning Alternativet Förhandsgranska ger dig en snabb förhandsgranskning en skärmdump av 3D-vyn, vilket gör förhandsgranskning betydligt snabbare. Om du redan vid förhandsgranskning vill se 3D-vyn fullt framkallad, klicka på knappen Visa rendering i förhandsgranskningen. Observera När du gör en utskrift eller skapar en PDF-fil sker alltid en komplett framkallning av bilden. 23

28 Nyheter i Extension Manager Ändra språk i Extension Manager Det är nu möjligt att ändra språkinställning i Extension Manager. Detta innebär att du inte behöver vänta tills CET Designer helt har startat innan du ändrar språk. Följ instruktionerna nedan för att ändra språk. 1. Klicka på knappen Extensions för att öppna Extension Manager. 2. Klicka på rullgardinsmenyn Verktyg och välj Inställningar. Dialogrutan Inställningar för Extension Manager öppnas. 3. Under fliken Standard, välj språk i rullgardinsmenyn Språk. 4. Klicka på knappen OK för att återgå till Extension Manager. 5. Klicka på knappen Återgå till CET Designer. Bakgrundsnedladdning av uppdateringar Hittills har alla uppdateringar först behövts laddas ner och därefter installeras. Från och med CET Designer 2.4 kan du välja att nedladdningsprocessen ska ske i bakgrunden. Programmet använder enbart oanvänd bandbredd för att utföra nedladdningen. Nedladdning i bakgrunden är dock inaktiverat som förval. Följ instruktionerna nedan för att aktivera nedladdning i bakgrunden. 1. Klicka på knappen Extensions för att öppna Extension Manager. 2. Klicka på rullgardinsmenyn Verktyg och välj Inställningar. Dialogrutan Inställningar för Extension Manager öppnas. 3. Under fliken Standard, markera kryssrutan Tillåt bakgrundsuppdateringar. 4. Klicka på knappen OK för att återgå till Extension Manager. 5. Klicka på knappen Återgå till CET Designer. 24

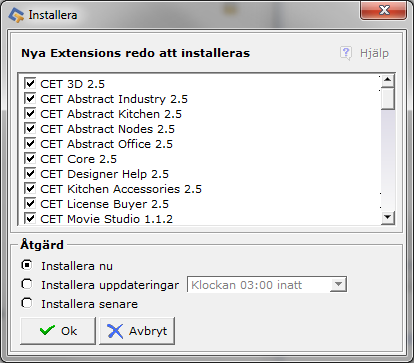

29 forts. Nyheter i Extension Manager Installation av uppdateringar Då det finns uppdateringar tillgängliga för CET Designer eller en installerad Extension så visas detta genom att knappen Extensions längst upp till höger i programmet blir orange och markeras med en pil, se Figur 12 nedan. Figur 13: CET Designer uppmärksammar dig på när det finns nya uppdateringar att installera. Följ instruktionerna nedan för att ladda ner uppdateringar. 1. Klicka på den orangefärgade knappen Extensions för att öppna Extension Manager. Dialogrutan Installera öppnas. 2. I fältet Åtgärd anger du när installationen ska ske. Du kan också välja att avmarkera Extensions om du inte vill installera samtliga. 3. Klicka på knappen OK. Observera Om du i steg 2 väljer Installera senare så förblir knappen Extensions orange. Du kan klicka på den för att öppna Extension Manager och klicka på knappen Uppdatera. Därefter installerar du önskad Extension genom att markera den och klicka på knappen Uppdatera vald, alternativt Uppdatera alla. 25

30 Övrigt Ändra användarnivå Från och med CET Designer 2.4 kan användarnivå, Standard eller Expert, endast ändras i Kontrollpanelen. Följ nedanstående instruktioner för att ändra inställningsnivå. 1. Klicka på ikonen för kontrollpanelen längst upp till höger i programfönstret. 2. Under fliken Allmänt, välj Användarnivå (Standard eller Expert). 3. Klicka på knappen Stäng. Enklare att skicka in förbättringsförslag Nu behövs det inte längre ett e-postkonto för att skicka in förbättringsförslag. Du gör det enkelt direkt i CET Designer. Följ instruktionerna nedan för att skicka in förbättringsförslag. 1. Gå till Hjälp-menyn och välj Förbättringsförslag, se bild till höger. Dialogrutan Skicka förbättringsförslag öppnas. 2. Fyll i formuläret och bifoga eventuell fil. 3. Klicka på knappen Skicka. Ändra storlek på bilder och texturer Då du väljer att infoga en bild i 2D-vyn eller en pappersvy med hjälp av verktyget Bild så minskas bilden automatiskt ner till maximalt 125x125 pixlar vid importen till CET Designer. Notera dock att då du gör en utskrift eller skapar en PDF-fil väljer programmet automatiskt en bildstorlek som passar din utskrift, baserat på gällande inställningar för upplösning (dpi). Detta minskar kraven på programmet, då små bilder kräver mindre minne, men kommer inte att inverka på utskriftskvalitén. I de fall du väljer en egendefinierad textur så kontrollerar CET Designer storleken på texturen. Om den överskrider 800x800 pixlar föreslår programmet en tillfällig förminskning för att systemet ska fungera så bra som möjligt. 26

31 Nya valmöjligheter vid materialändring Dialogrutan Välj material har utökats med ytterligare några valmöjligheter. Följ instruktionerna nedan för att öppna dialogrutan Välj material. 1. Gå till komponentfliken 3D. 2. Klicka på ikonen Material i fältet Materialbyte. 3. Längst ner i dialogrutan, se Figur 14 nedan, finner du nu följande alternativ: Diffus: flytta reglaget för att ange hur diffus du vill att en färg eller ett material ska vara. Blankhet: flytta reglaget för att ange hur blank en färg eller ett material ska vara. Reflektion: flytta reglaget för att ange i vilken grad materialet ska reflektera. (Tidigare kallad Spegling.) Behåll inställningarna vid materialbyte: detta alternativ innebär att de inställningar du gör kommer att förbli oförändrade när du ändrar material i dialogrutan. Figur 14: Inställningsalternativ i dialogrutan Välj material. Funktionen Autospara Du kan själv bestämma hur ofta din ritning ska sparas automatiskt under arbetets gång genom att välja ett tidsintervall mellan 5 och 90 minuter. Följ instruktionerna nedan för att ställa in ett tidsintervall för funktionen Autospara. 1. Klicka på ikonen för kontrollpanelen längst upp till höger i programfönstret. 2. Under fliken Säkerhet, se till att kryssrutan Använd autospara är markerad. Gör önskade inställningar i fältet Minuter mellan autospara (5-90 minuter). 3. Klicka på knappen Stäng. Några användare har upplevt att CET Designer har frusit i samband med att programmet autosparar, vilket nu är åtgärdat. CET Designer ska in i det längsta undvika att störa ditt arbete. Om detta trots allt är nödvändigt så visas nu ett meddelande om att CET Designer autosparar och att det kan dröja något. Samma sak händer då programmet skapar automatiska säkerhetskopior. 27

32 Ny grafikmotor Avslutningsvis kommer här lite förhandsinformation om en stor förändring i CET Designer, som eventuellt kommer att påverka användningen av programmet mera vid nästkommande versionsskifte. CET Designer har en ny grafikmotor som gör att programmet kan användas i ett avancerat grafikläge. Det är en utveckling som medför mycket ny funktionalitet, t.ex. möjligheten att skapa filmsekvenser, men som också ställer högre krav på datorns minne och kapacitet. Du kan gärna testa programmet med den avancerade grafikmotorn. För att säkerställa full funktionalitet rekommenderas dock att den enkla (vanliga) grafikmotorn används, då det är den som har använts för all testning inför denna release. En övergång till den avancerade grafikmotorn kommer förmodligen att erbjudas i samband med nästa versionsskifte. Följ instruktionerna nedan för att kontrollera och välja grafikmotor. 1. Klicka på ikonen för kontrollpanelen i det övre högra hörnet av programfönstret. 2. Klicka på fliken Vyer. 3. Klicka på knappen Val av grafikmotor. 4. Genom att klicka på knappen Testa din dators hårdvara tillåter du att ett test görs för att kontrollera om det är möjligt att använda den avancerade grafikmotorn. Det tar normalt sett mindre än 30 sekunder att genomföra testet. Resultatet av testet visas i fältet Status. 5. Under Inställningar, välj vilken grafikmotor som ska användas. Programmet kan komma att kräva en omstart. 6. Klicka på knappen OK. Observera Den avancerade grafikmotorn ställer högre krav på datorn som används. Kontrollera därför att den uppfyller våra systemrekommendationer. Klicka här för aktuell information. 28
