1 Användarhandbok för RemoteView Februari 2005

2 INTRODUKTION TILL REMOTEVIEW Med programmet RemoteView kan du ansluta till en DVMS, visa direkt och inspelad video och konfigurera systemet på avstånd från en fjärrklientdator via en nätverksanslutning. Fjärrklienten behöver inte ha någon speciell hårdvara installerad allt som behövs är en anslutning till DVMS som fungerar som en server och mjukvaran RemoteView. RemoteView hämtar direkta och inspelade videosegment från servern så att du kan visa och t.o.m. spara dem på fjärrklienten. DVMS levereras fullständigt konfigurerad för anslutning till RemoteView med RemoteView Server-mjukvaran redan installerad. Om du vill använda fjärråtkomsten, måste du emellertid utföra följande steg: Anslut klienten. Du måste skaffa IP-adresser för klienten och DVMS och ställa in klienten för nätverket. Om servern finns på ett lokalt nätverk, kan systemadministratören eller Internettjänsteleverantören (ISP) tilldela IPadresser. Installera mjukvaran. RemoteView Server är redan installerad på DVMS, men du måste installera RemoteView på fjärrklienten. Gör detta genom att sätta in RemoteView-cd:n och installera önskade alternativ. (Om cd:n inte kör automatiskt ska du manuellt köra SETUP.EXE från cd:n.) Följande avsnitt behandlar installation och körning av RemoteView. Viktigt RemoteView är ett användbart program som är lätt att installera och köra. Det kan emellertid vara svårt att konfigurera fjärrklienten och servern om du inte förstår vad IP-adresser, nätverksanslutning och andra relaterade ämnen betyder. Du kanske behöver hjälp av ansvarig för informationssystem eller någon annan person som är bekant med dessa ämnen med att ansluta fjärrklienten. 2

3 RemoteView INSTALLERA MJUKVARAN REMOTEVIEW Installera RemoteView på fjärrklienten genom att sätta in RemoteView-cd:n och välja de komponenter du vill installera. (Om skivan inte kör automatiskt ska du manuellt köra SETUP.EXE från cd:n.) Följande komponenter finns tillgängliga: RemoteView Client måste anslutas till en DVMS med hjälp av RemoteView. RemoteView Admin konfigurationssida används för fjärrkonfiguration av en DVMS. RemoteView larmhanteringssida används för att visa larmvideo i RemoteView omedelbart. RemoteView konfigurationssida för schemaläggning används för att installera inspelningsschema på DVMS. Integral Media Player används för att spela upp individuella.xpv filer videofilerna som spelats in av DVMS som du kan exportera till vilken tillgänglig lagringsplats som helst. Du kan också spara bitmaps eller skriva ut stillbilder med hjälp av Integral Media Player. Du kan installera så många komponenter du vill, men du måste inkludera RemoteView Client om du vill installera konfigurations-, larmhanterings- eller schemakonfigurationssidorna. 3

4 KÖRA MJUKVARAN REMOTEVIEW Kör RemoteView på en fjärrklient genom att välja Start, Program, Integral, RemoteView och RemoteView Client (eller den plats där du vill installera genvägen). Övervakningssidan (se figur 1) är standarskärmen som visas när du kör RemoteView. Figur 1 Med RemoteView kan du visa direkt video från flera kameror på fjärrklientdatorn. 4

5 RemoteView När du kör RemoteView för första gången blir du tillfrågad om du vill lägga till en server. Om du klickar på Ja, ombeds du ange följande information (se figur 2): Servernamn ett namn för DVMS. Detta namn används endast av den klientdator där namnet är angivet. Namnet kan vara vilken kombination av siffror, bokstäver och symboler som helst. IP-adress DVMS:s TCP/IP-adresser (eller dess datornamn i nätverket). Användarnamn en användares ID konfigurerat på DVMS. (fortsättning) Figur 2 Fönstret Serverkonfiguration används till att identifiera DVMS-enheter som du kan ansluta till med hjälp av RemoteView. 5

6 Lösenord lösenordet som är associerat med användarens ID som det är konfigurerat på DVMS. Om du lämnar lösenordsrutan blank måste RemoteView be om ett lösenord varje gång du försöker ansluta till denna server. Standardskala standard videokvalitet när video från denna server visas. Ytterligare detaljer finns under Skalnivå. Sök öppnar fönstret Hitta server. På serversidan finns en fullständig beskrivning av denna funktion. När du har angivit denna information, klicka på OK om du vill lägga till servern och köra RemoteView. VIKTIG INFORMATION OM LÖSENORD RemoteView godkänner inte blanka lösenord. Om du har ett blank lösenord konfigurerat på DVMS, måste du skapa ett separat konto som inkluderar ett lösenord på DVMS eller på sidan RemoteView Admin för att kunna logga på från en fjärrklient. Om du också vill förbli inloggad på avstånd och fortfarande konfigurera DVMS direkt på DVMS, måste logga på RemoteView med Användarbefogenheter. Konfigurationsfunktionerna på DVMS är avaktiverade så länge som en Administratör är inloggad på avstånd. 6

7 ÖVERSIKT AV REMOTEVIEW-SKÄRMEN RemoteView innehåller följande huvudsidor (se figur 3): Servrar en lista över DVMS-enheter som RemoteView är konfigurerad för att ansluta till Övervaka videofönster för att visa direkt video Sök ett verktyg för videosökning och -uppspelning Installation en omgång flikar som används till att konfigurera DVMS Larm videofönster för att visa senaste larmhändelser Schemalägga ett verktyg för fjärrschemaläggning Dessa sidor beskrivs i följande avsnitt. Figur 3 RemoteView Med dessa knappar kan du nå de olika RemoteViewsidorna. Obs! RemoteView innehåller ytterligare en sida om du installerade överföringsdatagränssnittet och du är ansluten till en DVMS där mjukvaran för överföringsdataserver är installerad. Detaljer om hur du ska använda gränssnittet finns i den separata dokumentationen för Överföringsdata. 7

8 SERVERSIDAN Serversidan är en lista över alla servrar som RemoteView är konfigurerad för ansluta till. Om du vill komma åt serversidan (se figur 4) ska du klicka på knappen Server på verktygsfältet. Lägg till en server till serverlistan genom att utföra följande steg: 1. Välj Lägga till från servermenyn. 2. I fönstret Serverkonfiguration ska du ange ett namn och en IP-adress på servern och det användarnamn och lösenord som konfigurerats på servern. Om du lämnar lösenordsrutan blank måste RemoteView be om ett lösenord varje gång du försöker ansluta till denna server. 3. Välja en nivå för standardskala (Ytterligare detaljer finns under Skalnivå ). 4. Klicka på OK när du vill lägga till servern i kolumnen Server. I avsnittet Köra mjukvaran RemoteView i denna handbok finns mer detaljer om fönstret Serverkonfiguration. Etablera en nätverksanslutning med en server genom att välja kryssrutan bredvid dess namn i kolumnen Server. När en anslutning har etablerats, visas serverns status som Ansluten. Om en anslutning inte kan göras, visas anledningen i kolumnen Status. Koppla från servern genom att välja dess kryssruta igen. Du kan ansluta till flera servrar samtidigt. Logga på en server som en annan användare genom att dubbelklicka på serverns namn och ange ett nytt användarnamn och ett nytt lösenord. Figur 4 Med serversidan kan du hantera anslutningen till DVMS-enheter. 8

9 RemoteView HITTA SERVRAR Sök efter DVMS-enheter på ett nätverk genom att högerklicka på serversidan och välja Sök servrar. Detta öppnar fönstret Hitta server (se figur 5). Ange de tre första omgångarna siffror i en IP-adress och klicka på Sök. Alla DVMS-enheter som upptäcks i det IP-intervallet upptas sedan i listan efter adress. Välj ett systemfält för att visa konfigurations- och identifieringsinformation om systemet. Inställningen Avbrott visar hur länge (i millisekunder) som RemoteView söker efter DVMS-enheter. I långsammare nätverk vill du kanske ställa in Avbrott till ett högre värde. Figur 5 Med fönstret Hitta server kan du hitta alla DVMS-enheter i ett specifikt IPadressintervall. 9

10 ÖVERVAKNINGSSIDAN Med övervakningssidan kan du visa direkt video från en server som du för närvarande är ansluten till. Om du vill komma åt övervakningssidan ska du klicka på knappen Övervakning i verktygsfältet. Övervakningssidan innehåller följande avsnitt (se figur 6): Ett verktygsfält med valmöjligheter på 10 videofönsterkonfigurationer Ett träd som visar en lista över alla kameror på alla servrar du är för närvarande är ansluten till Videofönster organiserade i konfigurationen som valts från verktygsfältet Figur 6 Detta är en av flera videofönsterkonfigurationer du kan visa på Övervakningssidan i RemoteView. 10

11 RemoteView Bestäm vilka kameror som visas i varje fönsterkonfiguration genom att utföra följande steg: 1. Välj en videofönsterkonfiguration från verktygsfältet. 2. Utöka kameraträdet genom att klicka på plustecknet bredvid varje servernamn. Detta visar en lista över alla kameror som är tillgängliga på varje server. 3. Klicka på ett kameranamn och dra in det i ett av videofönstren. Upprepa tills de önskade kamerorna är riktigt placerade i varje videofönster. En kamera kan visas i flera fönster om du vill. 4. Spara en kameravykonfiguration genom at välja Spara vy från menyn Arkiv. Öppna en tidigare sparad kameravykombination genom att välja Öppna vy från menyn Arkiv. Tips Du kan du använda sparade kameravyer och skapa kameravisningsserier. Se detaljer i följande avsnitt. SKALNIVÅER Inställningen Skalnivå ökar bildens visningshastighet hos direkt video genom att minska bildernas storlek när de hämtas från servern till klientdatorn. Genom att öka skalnivåns värde försämras videons kvalitet men bildens storlek minskas sålunda ökas hastigheten som bilden kan hämtas med. Ändra direktvideons skalnivå på övervakningssidan genom att högerklicka i ett videofönster och välja Videoskala (ändra en enda kamera) eller Fönsterskala (ändra alla kameror) och välja en skala. Skalnivå 0 motsvarar bildstorleken och videokvaliteten som spelades in på servern; Skalnivå 5 skapar bildstorlekar som är mycket mindre än en den ursprungliga bildstorleken men med mycket få detaljer. Fastän videon blir mer otydlig eller suddig när du ökar skalnivån, kan du fortfarande upptäcka viktiga händelser som inträffar på skärmen. Obs! Om du ändrar skalnivåinställningen påverkar det inte videokvaliteten som är sparad i systemet; den kontrolleras av inställningarna på DVMS. 11

12 KAMERAVISNINGSSERIER Sparade kameravykonfigurationer kan användas till att skapa serier. Skapa en serie på följande sätt: 1. Välj Serier från menyn Inställningar och klicka på Ny. 2. Välj den första vyn i serien till vänster och klicka på högerpilarna för att flytta den till höger. Upprepa detta för den andra vyn i serien och sedan för varje ytterligare vy som du vill inkludera i serien. 3. Du kan flytta en vy i ordningen genom att välja den till höger och klicka på Flytta upp eller Flytta ned. Du kan ta bort en vy genom att välja den till höger och klicka på Ta bort. 4. Ange ett serienamn. 5. Välj ett tidsintervall. 6. Klicka på OK. Starta en serie genom att välja Serier i menyn Inställningar, välj en serie och klicka på Starta. Pausa en serie genom att klicka på pausknappen i seriefältet nederst på skärmen (se figur 7); detta fryser inte videon. Om du vill återuppta serien ska du klicka på spelknappen i seriefältet eller ändra visningar genom att välja vänster eller höger pil. Om du vill avsluta serien ska du klicka på Stopp i seriefältet. Figur 7 Seriefältet visas längst ned på skärmen när du startar en serie. 12

13 RemoteView ANDRA FUNKTIONER PÅ ÖVERVAKNINGSSIDAN Övervakningssidan inkluderar också följande funktioner: Visa kamerans namn och tid i ett videofönster genom att högerklicka i fönstret och välja Övre lager (eller välja Övre lager och På i menyn Visa och slå på övre lager för alla fönster med video). De färgade rutor som emellanåt omringar videofönstren indikerar att en rörelse- (blå) eller larm- (Röd) händelse för närvarande spelas in. Om du högerklickar i ett fönster visas också alternativet Dubbelklicka på mål. Om du väljer detta alternativ, visar fönstret du högerklickade i video från ett annat fönster som du dubbelklickade. Detta är bekvämt i fönsterkonfigurationer som innehåller både små och stora kameravisningsfönster. Du kan till exempel välja Dubbelklicka på mål i ett stort fönster och sedan dubbelklicka i ett litet fönster och visa dess kamera i det stora fönstret. Du kan upprepa denna åtgärd i det stora fönstret tills du avmarkerar Dubbelklicka på mål eller väljer detta alternativ för ett annat fönster. Stoppknappen i fönsterkonfigurationens verktygsfält fryser direkt video i alla fönster. Starta videon genom att klicka på stoppknappen igen. Det finns tre Dra-lägen eller sätt att flytta video på Övervakningssidan. Följande Dra-lägen finns tillgänglig i menyn Inställningar: Växla. Om du drar video från ett fönster till ett andra fönster, visas videon från det andra fönstret i det första fönstret. Kopiera. Om du drar video från ett fönster in i ett andra fönster, visas den videon i båda fönstren. Flytta. Om du drar video från ett fönster in i ett andra fönster, blir det första fönstret blankt. 13

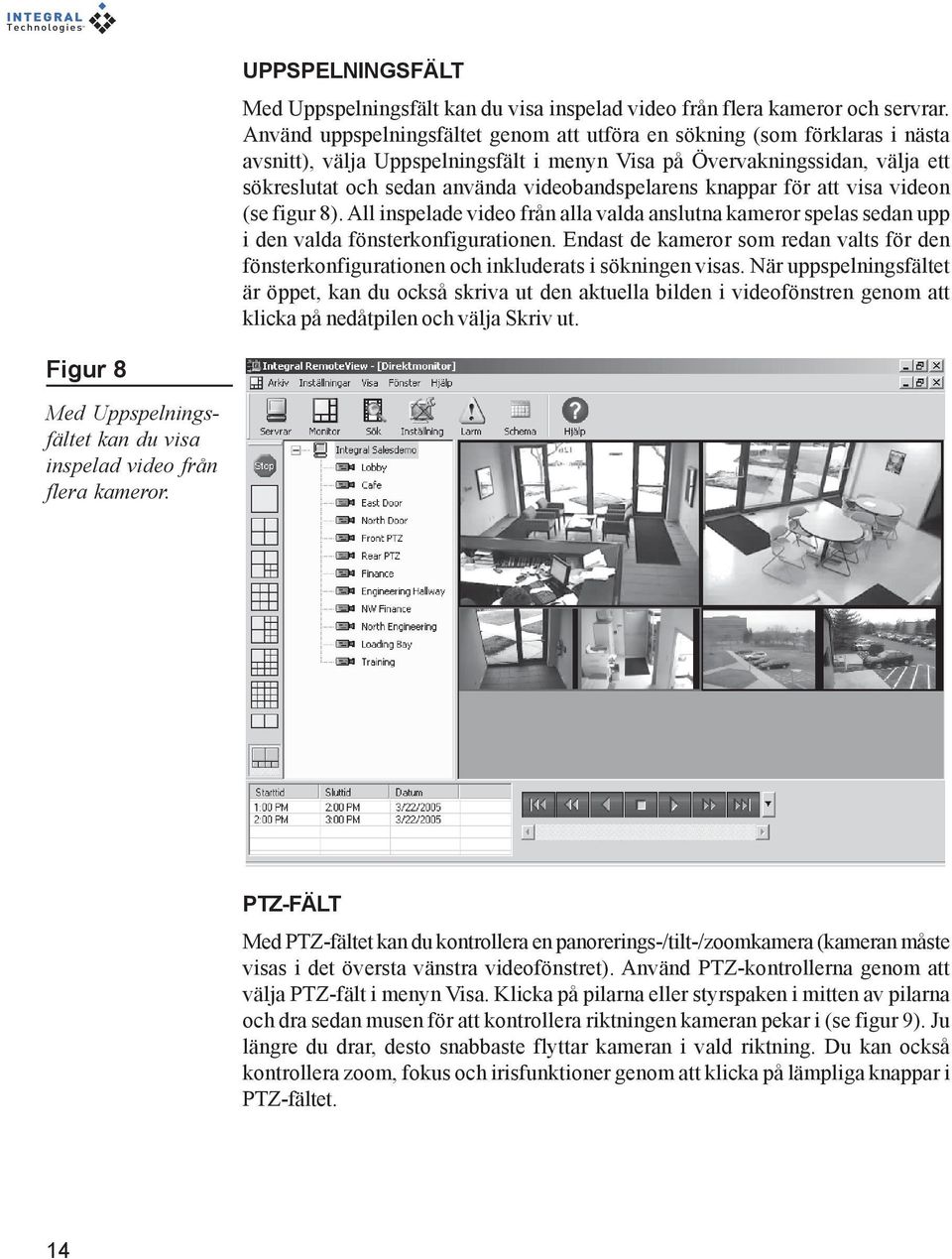

14 UPPSPELNINGSFÄLT Med Uppspelningsfält kan du visa inspelad video från flera kameror och servrar. Använd uppspelningsfältet genom att utföra en sökning (som förklaras i nästa avsnitt), välja Uppspelningsfält i menyn Visa på Övervakningssidan, välja ett sökreslutat och sedan använda videobandspelarens knappar för att visa videon (se figur 8). All inspelade video från alla valda anslutna kameror spelas sedan upp i den valda fönsterkonfigurationen. Endast de kameror som redan valts för den fönsterkonfigurationen och inkluderats i sökningen visas. När uppspelningsfältet är öppet, kan du också skriva ut den aktuella bilden i videofönstren genom att klicka på nedåtpilen och välja Skriv ut. Figur 8 Med Uppspelningsfältet kan du visa inspelad video från flera kameror. PTZ-FÄLT Med PTZ-fältet kan du kontrollera en panorerings-/tilt-/zoomkamera (kameran måste visas i det översta vänstra videofönstret). Använd PTZ-kontrollerna genom att välja PTZ-fält i menyn Visa. Klicka på pilarna eller styrspaken i mitten av pilarna och dra sedan musen för att kontrollera riktningen kameran pekar i (se figur 9). Ju längre du drar, desto snabbaste flyttar kameran i vald riktning. Du kan också kontrollera zoom, fokus och irisfunktioner genom att klicka på lämpliga knappar i PTZ-fältet. 14

15 RemoteView Följande funktioner finns också i PTZ-fältet: Hastighet. Denna listruta överst i PTZ-fältet kontrollerar hastigheten vid vilken funktioner kör när de har valts. Om du t.ex. väljer Snabb, panorerar kameran snabbt när du klickar på och drar en pil eller styrspaken. Fem hastigheter finns tillgängliga. Figur 9 Med PTZ-fältet kan du kontrollera PTZ-kameror från RemoteView. Preposition. Du kan skapa förinställningar för RemoteView för att panorera automatiskt. Skapa en förinställning genom att använda PTZkontrollerna för att installera önskad visning, ange ett förinställt nummer och klicka på knappen Ställa in. (Antalet förinställningar som finns tillgängliga beror på kameran du använder. Detaljer hittar du i kamerans dokumentation.) Om du vill se den förinställda kameravyn vid något tillfälle ska du göra ett av följande: Klicka på sifferknapparna och visa förinställningar 1 genom 6 Ange ett förinställt nummer och klicka på Bild Annars panorerar kameran automatiskt till alla förinställningar från 1 till 6 och upprepar sedan. Du kan när som helst temporärt åsidosätta den automatiska panoreringen genom att välja en PTZ-kontroll eller en förinställningsknapp. Extra. Detta används inte med de flesta DVMS-enheter. Börja mönster. Denna börjar ett mönster av förinställda kameralägen konfigurerade för PTZ-kameran i det översta vänstra videofönstret. Mönster konfigureras direkt på DVMS. Du kan också klicka på och dra PTZ-fältet till en annan plats på Övervakningssidan. 15

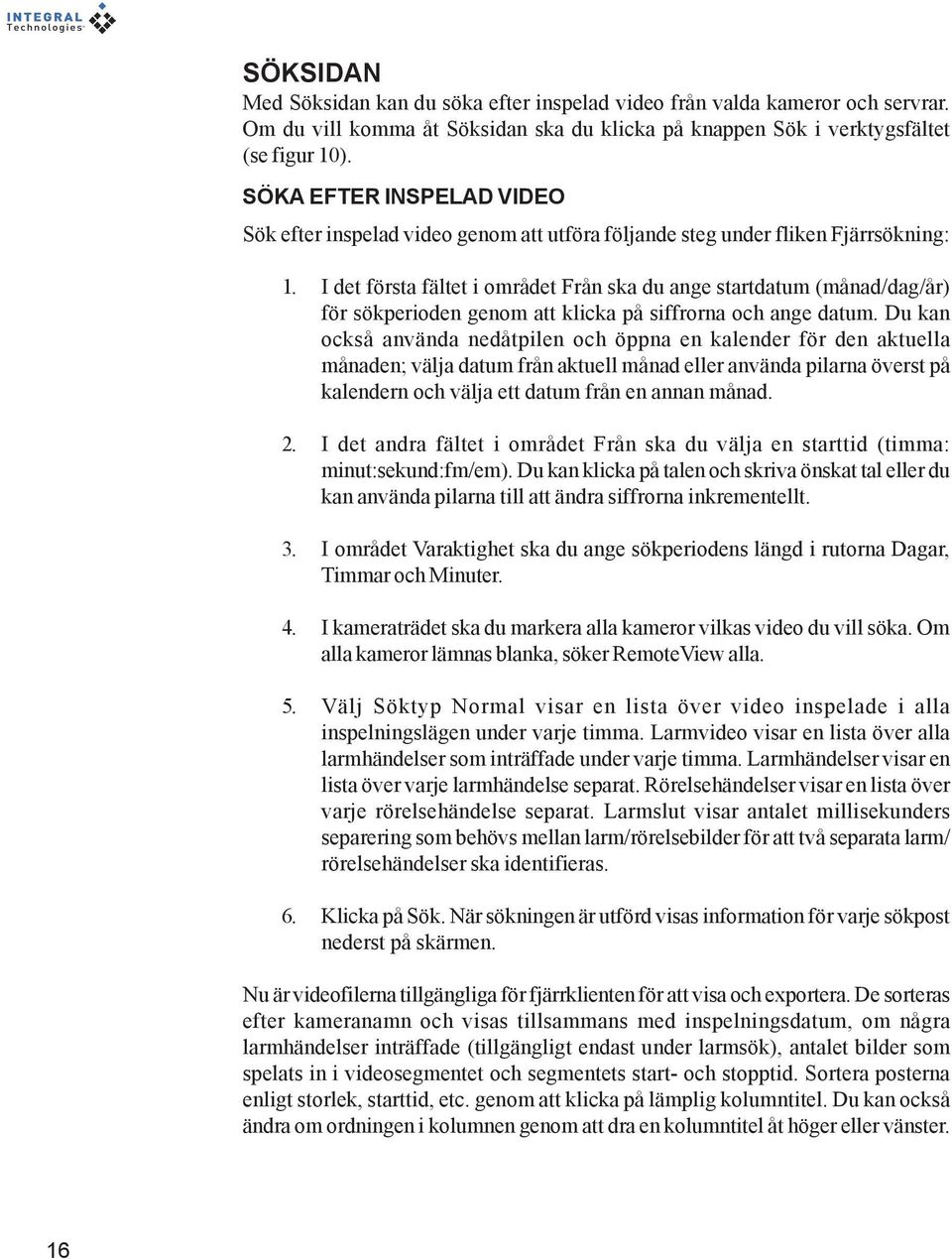

16 SÖKSIDAN Med Söksidan kan du söka efter inspelad video från valda kameror och servrar. Om du vill komma åt Söksidan ska du klicka på knappen Sök i verktygsfältet (se figur 10). SÖKA EFTER INSPELAD VIDEO Sök efter inspelad video genom att utföra följande steg under fliken Fjärrsökning: 1. I det första fältet i området Från ska du ange startdatum (månad/dag/år) för sökperioden genom att klicka på siffrorna och ange datum. Du kan också använda nedåtpilen och öppna en kalender för den aktuella månaden; välja datum från aktuell månad eller använda pilarna överst på kalendern och välja ett datum från en annan månad. 2. I det andra fältet i området Från ska du välja en starttid (timma: minut:sekund:fm/em). Du kan klicka på talen och skriva önskat tal eller du kan använda pilarna till att ändra siffrorna inkrementellt. 3. I området Varaktighet ska du ange sökperiodens längd i rutorna Dagar, Timmar och Minuter. 4. I kameraträdet ska du markera alla kameror vilkas video du vill söka. Om alla kameror lämnas blanka, söker RemoteView alla. 5. Välj Söktyp Normal visar en lista över video inspelade i alla inspelningslägen under varje timma. Larmvideo visar en lista över alla larmhändelser som inträffade under varje timma. Larmhändelser visar en lista över varje larmhändelse separat. Rörelsehändelser visar en lista över varje rörelsehändelse separat. Larmslut visar antalet millisekunders separering som behövs mellan larm/rörelsebilder för att två separata larm/ rörelsehändelser ska identifieras. 6. Klicka på Sök. När sökningen är utförd visas information för varje sökpost nederst på skärmen. Nu är videofilerna tillgängliga för fjärrklienten för att visa och exportera. De sorteras efter kameranamn och visas tillsammans med inspelningsdatum, om några larmhändelser inträffade (tillgängligt endast under larmsök), antalet bilder som spelats in i videosegmentet och segmentets start- och stopptid. Sortera posterna enligt storlek, starttid, etc. genom att klicka på lämplig kolumntitel. Du kan också ändra om ordningen i kolumnen genom att dra en kolumntitel åt höger eller vänster. 16

17 Figur 10 RemoteView Med Söksidan kan du hitta och visa inspelad video från DVMS-enheter. HÄMTA OCH VISA INSPELAD VIDEO Om du vill hämta och visa inspelad video med hjälp av RemoteView, måste du först utföra en sökning som beskrivs i föregående avsnitt. Visa videofilerna genom att utföra följande steg: 1. Klicka på informationen för sökningsposten som du vill visa; en klickning visar den första bilden, medan dubbelklickning spelar upp videon. Nedanför vyskärmen finns information om bilden som för närvarande visas, inklusive namnet på kameran som spelade in den, dess storlek (i bytes), dess nummer i bildsekvensen och datum och tid när bilden spelades in. 2. Du kan köra videon framåt och bakåt snabbare genom att dra rutan på skjutreglagets stav åt höger eller vänster. Du kan också klicka på pilarna på skjutreglagets stav för att visa videon bild-för-bild eller klicka på och hålla den nere för att titta på kontinuerlig video. Använd videobandspelarens knappar när du vidare vill kontrollera videouppspelningen. (fortsättning) 17

18 3. Verifiera att videon inte har ändrats på något sätt genom att klicka på Autentisera. Alla bilder som har manipulerats hittas och visas. Obs! Ändra skalnivån på inspelad video genom att välja en Skalnivåinställning i listrutan ovanför videobandspelarens knappar. Om du snabbt vill visa en skalad bild på skalnivå 0 ska du klicka på Förbättra. 18

19 RemoteView SMART SÖKNING Smart sökning hittar endast de delar av ett videosegment som uppfyller vissa användardefinierade rörelsekriterier. Du kan t.ex. markera specifika områden i en kameravy och sedan snabbt hoppa till alla rörelsehändelser som inträffar i dessa områden under ett videosegment. Detta är användbart om du vill filtrera video olika än du gör med hjälp av maskeringsverktyget i fliken Rörelse på installationssidan, till exempel. Figur 11 Smart sökning ger större kontroll över uppspelningen av ett videosegment. Utför Smart sökning genom att utföra följande steg: 1. När du har utfört en sökning i fliken Sök, välj fliken Smart sökning (se figur 11). 2. Klicka på en sökpost så att dess första bild visas på vyskärmen. 3. Använd markören på vyskärmen till att måla block över de områden i vilka rörelsehändelser ska spelas upp. Alla andra områden ignoreras i fliken Smart sökning. Ta bort ett block genom att klicka på det en gång till och sedan dra markören över andra block som du vill ta bort. Ta bort alla block genom att klicka på Töm mask. 4. Observera skjutreglaget Antal block. Dess indikator ändras för att visa antalet block du målade i vyskärmen. Nu kan du ändra skjutreglaget för att bestämma hur många av de målade blocken som måste ändras från en bild till nästa för att den bilden ska visas under uppspelning. Om du t.ex. målade 20 block och ändrade skjutreglaget till 10 av 20, måste hälften av den målade regionen ändras för att en bild ska spelas upp. 19

20 5. Ändra skjutreglaget Känslighet till att indikera hur mycket av ett block som måste ändras från en bild till nästa för att det ska tas hänsyn till det i ekvationen Antal block. Om du t.ex. väljer en känslighet på 30 %, behöver endast 30 procent av ett block ändras för att det ska anses vara en del av en rörelsehändelse. Om du ändrar skjutreglaget Antal block till 10 av 20, måste följaktligen minst 30 procent av minst 10 av de 20 blocken ändras för att en bild ska visas under uppspelning. 6. Klicka på Sök. Den första bild visas i vilken de definierade antalet block ändrar minimimängden. Om du börjar en Smart sökning i mitten videosegmentet, hittar Smart sökning nästa giltiga rörelsehändelse den börjar inte sökningen i början av segmentet. När du hittat en giltig rörelsehändelse, fortsätt att spela upp videon från den punkten eller klicka på Sök igen och hoppa till nästa bild som uppfyller de definierade parametrarna. BILDFÖRBÄTTRING Söksidan innehåller också en Bildförbättringsflik med vilken du kan kontrollera ljusstyrkan och kontrasten under uppspelning av inspelad video. Du kan också skriva ut den aktuella bilden i videofönstret genom att klicka på nedåtpilen bredvid videobandspelarens knappar och välja Skriv ut. 20

21 RemoteView EXPORTERA INDIVIDUELLA BILDER Med RemoteView kan du exportera individuella inspelade bilder i bitmap- eller JPEG-format. Gör detta genom att utföra följande steg: 1. Klicka på det sökreslutat som innehåller bilden du vill exportera så att den visas i vyskärmen. 2. Spela upp videosegmentet tills du hittar bilden du vill exportera. 3. Klicka på Exportera Fönstret Exportera video visas (se figur 12). 4. Markera en exportstorlek. 5. Välj antingen Bitmap (*.bmp) eller JPEG (*.jpg) i fältet Spara som typ. Välj en plats och ange ett filnamn. Klicka på Spara när du är klar. Bilden är nu sparad på den plats du angav. Figur 12 Fönstret Exportera video innehåller flera alternativ för att spara video eller individuella bilder. 21

22 EXPORTERA VIDEO Med RemoteView kan du exportera inspelade videoklipp som XPress Video, AVI eller självextraherande körbara filer. Gör detta genom att utföra följande steg: 1. Klicka på det sökreslutat som du vill exportera så att den visas i vyskärmen. 2. Som standard exporterar RemoteView hela sökreslutat. Välj endast en del av sökresultatet för export genom att klicka i det tomma fältet nedanför uppspelningsfältet och dra sedan framåt eller bakåt för att markera den del av videoklippet som du vill exportera. 3. Klicka på Exportera Fönstret Exportera video visas. 4. Markera en exportstorlek. 5. Välj en videotyp XPress Video (*.xpv), AVI-fil(*.avi), eller självextraherande körbar (*.exe) i fältet Spara som typ. Välj en plats, ange ett filnamn och klicka på Spara. 6. Om du väljer AVI, ange en hastighet för bilder/sekund. Videosegmentet är nu sparat på den plats du angav. Tips Om ett videosegment är mycket stort kanske du vill redigera det innan du exporterar det. Bilden som visas på Söksidan när du klickar på Exportera blir den första bilden i det exporterade klippet. På så vis kan du spela upp videosegmentet på Söksidan och sedan starta exporten när den video du är intresserad av börjar. Ett annat sätt att förkorta ett videosegment för export är att utföra en ny sökning med kortare varaktighet. 22

23 RemoteView INSTALLATIONSSIDAN Obs! Installera eller uppgradera RemoteView till att inkludera installationssidan genom att välja RemoteView Admin konfigurationssida när du tillfrågas vilka komponenter du vill installera. Med RemoteView kan du konfigurera DVMS-enheter på avstånd. Installationssidan innehåller flera flikar som kontrollerar olika aspekter av DVMS-konfigurationer. Följande avsnitt beskriver var och en av dessa flikar. Obs! Endast användare med administratörsbehörigheter kan komma åt installationssidan. Du kan inte heller logga på RemoteView som en Administratör om en annan RemoteView-användare eller en lokal användare av DVMS redan konfigurerar systemet. Likadant är det om en Administratör är påloggad på RemoteView så är konfigurationssidan inte tillgänglig på DVMS. HUR ÄNDRINGAR I REMOTEVIEW ADMIN VERKSTÄLLS Ändringar gjorda på installationssidan i RemoteView verkställs på en inspelande DVMS-server inom en minut efter implementeringen (med undantag av ändringar på fliken Visning, som verkställs omedelbart). Ändringarna verkställs när en en-minutsfil med inspelad video är färdig på servern, vilket kan inträffa när som helst från 1 till 60 sekunder efter ändringarna är implementerade i RemoteView. Alla ändringar som gjorts på en DVMS-server som inte spelar in verkställs omedelbart. 23

24 VISA FLIK Om du vill ändra ljusstyrka, kontrast och mättnad hos den visade videon ska du välja fliken Visning (se figur 13). Markera först en server och sedan en kamerainputknapp längst ned på skärmen och ändra sedan skjutreglagets stav för varje inställning. Du kan gå tillbaka till standarden för varje inställning genom att klicka på knappen Standard bredvid varje skjutreglagestav eller du kan gå tillbaka till standarden för alla inställningar genom att klicka på knappen Alla standardvärden för aktuellt vald kamera. Figur 13 I fliken Visning kan du ändra videons utseende i vyskärmarna. 24

25 RemoteView FLIKEN HÅRDVARA Med fliken Hårdvara (se figur 14) kan du välja flera inspelningsinställningar. Ändra hårdvarans parametrar genom markera en server och sedan ett eller fler kamerainput från listan (eller klicka på Markera alla om du vill välja alla input) och ändra sedan följande inställningar: Figur 14 I fliken Hårdvara kan du konfigurera DVXe så att video spelas in med olika bildfrekvenser och bildstorlekar. Du kan också konfigurera inspelning före larm och efter larm. Bildkvalitet. Välj mellan alternativen Låg, Medel, Hög och Extrahög kvalitet. Högre bildkvalitet skapar större krav på videolagring. Bildfrekvens. En DVM5 kan spela in vid maximal potentiell hastighet (se Obs!) eller många olika hastigheter beroende på hårdvaran. Före larm och efter larm. Markera inspelningstiden före larm och efter larm i sekunder. Detta låter dig spela in händelser som inträffar omedelbart före och efter en larmhändelse. Inspelning före larm lagrar temporärt alltid en viss mängd video i händelse att ett larm inträffar som kräver en reserverad mängd lagringsutrymme. Inspelningstiden före larm som du kan programmera begränsas av inspelningshastigheten och bildstorleken specificerad för alla kameror som är inställda på inspelning före larm. Om till exempel alla kameror som är konfigurerade för inspelning före larm är inställda på en 15 KB bildstorlek och en bild per sekund, kan du dela upp totalt högst 447 sekunder före larm bland alla dessa kameror. Fältet Använt minne visar procenten av före larm-minne som redan är tilldelat. 25

26 Videostandard. Välja antingen NTSC eller PAL, tillsammans med upplösningen. Återställ alla kamerainput till standardvärdena genom att markera kameran och klicka på Standardvärden (detta påverkar inte videons standard och upplösning). Avmarkera kamerainput genom att klicka på Markera ingen. Tips Alternativet Maximera bildfrekvens vid larm gör att MasterControl automatiskt spelar vid snabbast möjliga bildfrekvens under larmhändelser. Detta måste markeras eller avmarkeras på varje kamera. Obs! Den maximala bildfrekvensinställningen är en beräkning av hårdvarans maximala bildinspelningshastighet delat med antalet anslutna kameror. När du ansluter kameror till DVMS måste du alltid aktivera dem genom att klicka på knappen Kameradetektering i fliken Hårdvara. När fönstret Kameradetektering visas (se figur 15), välj inputnumret för den nya kameran, välj en kameratyp och klicka på Godkänn. Kamerans input visas sedan av en aktiv knapp nederst på skärmen även om ingen kamera faktiskt är uppkopplad till ingången. Du kan också söka efter den nya kameran genom att klicka på Scanna igen. När du kopplar från en kamera, kan du antingen klicka på Scanna igen eller manuellt avmarkera kamerans input från fönstret Kameradetektering. Om du vill hämta en specifik kamerainputkombination varje gång du startar programmet ska du välja lämpligt kamerainput och sedan välja Använd som standardkonfiguration. Då hoppar DVMS över skanningen under start och aktiverar alla kamerainput som du valt. När du vill återgå till att DVMS skannar för kameror under start ska du avmarkera Använd som standardkonfiguration och sedan klicka på Godkänn. 26

27 Figur 15 RemoteView Knappen Kameradetektering hämtar fönstret Kameradetektering. Använd detta fönster till att informera MasterControl om nyligen anslutna kameror. VIKTIG ANMÄRKNING OM DAG/NATT-KAMEROR (AUTOBYTE) Om du ansluter en dag/natt-kamera som automatiskt byter till svartvitt under timmar med litet ljus, måste du konfigurera kameran manuellt på Kameradetekteringssidan. Om du inte gör det kan det hindra att video spelas in på rätt sätt från den kameran. Konfigurera en dag/natt-kamera genom att utföra följande steg: 1. Välj kameran i fönstret Kameradetektering. 2. Välj Dag/natt från listrutan Kameratyp. 3. Upprepa för varje dag/natt-kamera. 4. Välj alternativet Använd som standardkonfiguration. 5. Klicka på Godkänn. Så länge som alternativet Använd som standardkonfiguration är valt försöker inte MasterControl scanna kamerorna under start. Om du klickar på Scanna igen, måste du konfigurera dag/natt- kamerorna igen med hjälp av dessa steg. 27

28 FLIKEN ENHET Bestäm vilka enheter DVMS spelar in på genom att välja fliken Enhet (se figur 16). Som standard spelar DVMS in på alla hårddiskar med undantag av systemenheten. På fliken Enhet är varje diskenhet representerad av en blå stav som visar hur full disken är. DVMS sparar ett en-minuts datasegment till första tillgängliga enhet, sedan nästa och nästa och sedan tillbaka till den första enheten efter att alla enheter har tagit emot ett datasegment. Du kan välja vilka enheter DVMS sparar data till genom att välja eller avmarkera dem från rutan Aktivera enhet. Endast valda enheter indikeras i stapeldiagrammet. Under diagrammet finns en tabell som visar hur mycket fritt utrymme som finns på de aktiverade enheterna och mängden utrymme som är ifyllt i genomsnitt på alla enheter. Du kan du också använda fliken Enhet till att rensa inspelad video. Nederst i fliken Enhet finns två listrutekalendrar. Ange start- och stoppdatum (all video inspelad på eller mellan dessa datum tas bort), välj Rensa efter datumintervall och klicka sedan på knappen Rensa. Du kan också rensa video från alla dagar genom att välja Full rensning innan du klickar på knappen Rensa. Stapeldiagrammet ändras sedan till att indikera att en del av varje enhet tömdes. Figur 16 I fliken Enhet kan du konfigurera vilka enheter MasterControll sparar video till. 28

29 RemoteView FLIKEN ANVÄNDARE Lägg till användare eller ändra deras befogenheter genom att välja fliken Användare (se figur 17). Följande typer of användarbefogenheter finns tillgängliga: Administratör har full åtkomst till DVMS-funktioner. Övervakare har full åtkomst till DVMS-funktioner med undantag av administration av användare, fjärradministration och RemoteView Server. Användare kan endast komma åt sidorna Övervaka, Sök och Hjälp på DVMS. Figur 17 I fliken Användare kan du lägga till eller ta bort användare och ändra deras befogenheter. Hantera användare genom att utföra följande steg: Skapa en användare genom att ange användarens ID i fältet Användarnamn. Ange sedan ett lösenord i fältet Lösenord och bekräfta det i fältet Bekräfta lösenord. Välj en av de fyra befogenhetsnivåerna och klicka på knappen Lägg till. Ta bort en användare genom att välja användarens ID i listrutan Användarnamn och klicka på knappen Ta bort. Uppdatera en användares befogenheter eller ändra ett lösenord genom att välja användarens ID i listrutan Användarnamn, göra ändringen och klicka på knappen Uppdatera. 29

30 Följande flikar på fliken Användare begränsar vilka kameror som kan visas av en användare: Alla väljer kameror som användaren kan visa direkt- och inspelad video från och kontrollera dess PTZ-funktioner Direkt väljer kameror som användaren kan visa direktvideo från Sök väljer kameror som användaren kan sök efter och visa inspelad video från PTZ väljer kameror vars PTZ-funktioner användaren kan kontrollera Välj en användare i listrutan Användarnamn och sedan en av flikarna (se figur 18). Välj sedan vilka kameror användaren kan visa eller kontrollera, beroende på rättigheten som anges av vald flik. Om du vill begränsa visningen av video från en kamera fullständigt för vald användare ska du avmarkera kameran från fliken Alla. Figur 18 I flikarna Alla, Direkt, Sök och PTZ i fliken Användare kan du gömma vissa kameror från specifika användare. 30

31 RemoteView FLIKEN RÖRELSE En rörelsemask kan hjälpa till att minska icke önskad inspelning genom att ställa in DVMS på att ignorera rörelsehändelser som inträffar i vissa delar av en bild. Om du t.ex. har en kamera vid huvudingången som råkar fånga receptionistens skrivbord, kanske du inte vill spela in alla hans/hennes rörelser om de inte utgör en säkerhetsrisk därför att bilden skulle förbruka värdefullt enhetsutrymme för lagring. Du kan lätt skapa en rörelsemask så stor eller liten som du vill och i ett nästan obegränsat mönster. Skapa en rörelsemask på följande sätt: 1. På installationssidan, välj fliken Rörelse (se figur 19). 2. Klicka på knappen för kameran som du vill skapa masken för nederst på sidan. Direkt video från kameran visas på vyskärmen. 3. På vyskärmen, använd musen till att måla de områden i bilden där rörelse inte ska upptäckas; en blå ruta visas där du klickar. 4. När du vill ta bort delar av masken klickar du på ett område med blå ruta och drar markören dit masken ska tas bort. 5. Eliminera en rörelsemask genom att klicka på knappen Töm mask. Ändringarna verkställs automatiskt. För att masken ska gälla för inspelning, måste du spela in i läget Rörelse; masken påverkar inte inspelning i läget Fri. Figur 19 Använd musen till att rita en rörelsemask. I detta exempel ignoreras rörelse vid skrivbordet. 31

32 Konfigurera rörelsekänslighet genom att ändra följande tre inställningar: Procent av område procent av en bild som måste avvika från föregående bild för att DVMS ska identifiera rörelse. Om du t.ex. ställer in detta till 2000, så måste ungefär 20 procent av en inspelad bild avvika från föregående inspelade bild för att DVMS ska börja spela in. Känslighet ändringar av värdet på pixlar som måste ske för att DVMS ska identifiera en rörelse. Antag t.ex. att du ställer in en hög känslighetsnivå. Om varje videopixel endast ändras litet (om den kanske faller i dunkel skugga), utlöses inte inspelning. Antal bilder mellan referens gör att DVMS kontinuerligt kan skapa en ny referensbild att jämföra framtida bilder med. Om t.ex. en plats som spelas in blir mörkare (kanske om solen går ned), kan DVMS återställa referensbilderna var 50:e bild så att ändringar i ljusnivån som inträffar under den tiden inte jämförts med drastiskt olika ljusnivåer som fanns mer än 50 bilder tidigare. 32

33 RemoteView FLIKEN LARM I fliken Larm (se figur 20) på installationssidan kan du associera kameror med larm och ställa in vad som ska hända när utlösningshändelser inträffar. Figur 20 I fliken Larm kan du bestämma vilka larm som utlöser inspelning på vilka kameror. Namnge ett larminput genom att välja det från listrutan Larm. Som standard är larminputnamnen baserade på larmets inputnummer. Efter att du har valt larmets input, klicka på dess namn i fältet Larm och ange ett nytt namn. Vilket namn du än ger larmets input, visas dess plats i rutan under fältet Larm när du väljer input. Tilldela kameror till larm genom att utföra följande steg: 1. Välj ett larm från listrutan Larm. 2. Välj högst fyra kameror som ska börja spela in när det valda larmet aktiveras. Du kan välja varje kamera från listrutorna i området Tilldelade kameror. Om du vill välja färre än fyra kameror ska du lämna de återstående rutorna på Ignorera. 3. Om du väljer en kamera konfigurerad för PTZ på fliken PTZ, kan du välja en förinställning för kameran att panorera till om ett larm inträffar på valt input. Gör detta genom att välja Aktivera PTZ-förinställning och sedan välja ett förinställt nummer. 33

34 4. Om larmet normalt är i stängt tillstånd dvs. om larmet utlöses när kretsen bryts ska du välja Normalt stängd. Lämna annars detta alternativ avmarkerat. 5. Ställ in maximal varaktighet som de valda kamerorna ska spela in video efter ett larm utlöses. Gör detta genom att använda upp- och nedpilarna i fältet Varaktighet (varaktigheten mäts i sekunder). I larmläge spelar DVMS in video tills larmet är tillbaka till normaltillstånd eller tills maximal varaktighet har uppnåtts det som inträffar först. En varaktighet på 0 gör att inspelning pågår tills larmet är tillbaka till normaltillstånd. Antag t.ex. att du ställt in fältet Varaktighet till 120. Om larmet utlöses under en minut, spelar DVMS in video endast under den minuten. Om larmet emellertid utlöses under en timma (kanske om en dörr eller ett fönster har lämnats öppen), spelar DVMS endast in under två minuter (120 sekunder) och stannar sedan. Denna funktion hindrar att DVMS fyller enheten med video långt efter att det faktiska säkerhetsbrottet inträffade. 6. När larmet är riktigt konfigurerat ska du klicka på knappen Aktivera. I fliken Larm kan du specialschemalägga larminspelningar. Om du lämnar kryssrutan Alltid på markerad, utlöser alltid ett larm på inputet inspelning på de specificerade kamerorna oavsett schemat du skapar på schemasidan. Om du avmarkerar Alltid på, kan du specificera ett schema för när alla larm på inputet ska utlösa inspelning på de specificerade kamerorna. Du kan ställa in ett larminspelningsschema för både veckodagar och veckoslut. 34

35 RemoteView FLIKEN OUTPUT I fliken Output (se figur 21) kan du ange vilka kameror som visas på varje output till externa skärmar och konfigurera serier. Området Tilldela output i fliken Output visar en lista över alla tillgängliga output (upp till fyra output). Välj en av följande valmöjligheter från listan i listrutan för varje output: Larm visar kameror som fångar larmhändelser på outputet. Om flera kameror spelar in larmhändelser samtidigt, visas kameran med den högsta prioriteten tills larmet rensas. Sedan visas kameran med näst högsta prioritet som fångar en larmhändelse på outputet. Rörelse visar kameror som visar rörelse på outputet. Om flera kameror visar rörelse samtidigt, visas kameran med högsta prioritet tills rörelsen stoppar. Sedan visas kameran med näst högsta prioritet som visar rörelse på outputet. Rörelse eller larm visar kameror som visar rörelse eller fångar larmhändelser på outputet. Prioritetsreglerna är desamma som för inställningarna för Larm och Rörelse. Manuell skapar inte någon automatisk visning av kameror på de externa skärmarna. All kontroll av manuella output utförs på övervakningssidan. Figur 21 I fliken Output kan du bestämma vilken video som visas på externa skärmar. 35

36 Ej ansluten visar att ingen skärm är ansluten till detta output och avaktiverar serier. Det är viktigt att du väljer detta alternativ om ingen skärm är ansluten till outputet. Som standard är en kamera tilldelad till varje output; följaktligen kan en kamera uteslutas från en serie om DVMS tror att kameran är tilldelad till ett output som kanske i verkligheten inte är anslutet till en skärm. Obs! Inställningen Uppehållstid för larm och rörelse på fliken Output är den minimala tid som larm- eller rörelsevideo visas på den externa skärmen. Du kan inte manuellt visa en annan kamera tills denna tid har gått ut eller larm- eller rörelsehändelsen slutar, beroende på vilket som inträffar först. Om du väljer ett alternativ annat än Ej ansluten för ett output på fliken Output, kan du konfigurera den externa skärmen till serie eller att kretsa genom kameror i förinställd ordning. Serier kan åsidosättas manuellt på övervakningssidan. Serier kan också avbrytas automatiskt om du har valt Larm, Rörelse eller Rörelse eller Larm för outputet på fliken Output, i vilket fall serien byts ut mot larm- eller rörelsevideo tills utlösningen eller aktiviteten upphör. Konfigurera en serie genom att klicka på serieknappen bredvid outputets listruta. I fönstret Multi View-serie, välj kameravyn eller vyn för flera kameror som du vill inkludera i serien och välj sedan ett Serieintervall. Varje kameravy eller vy av flera kameror visas sedan på outputet under den tid som angivits för Serieintervallet. Klicka på OK när du är klar med att konfigurera serien. Vy av flera kameror konfigureras på fliken MultiOut på installationssidan. Om rörelse- eller larmhändelser inträffar på fler kameror än det finns externa skärmar att visa dem på, visar DVMS video från de kameror som har högsta prioritet. Om t.ex. tre kameror visar rörelse men endast två output har tilldelats rörelse, visas de två kameror som har högsta prioritet på skärmarna. I fliken Output på installationssidan kan du ställa in hög, medel och låg prioritet för varje kamerainput. Ställ in prioritet genom att välja en eller fler kamerainput och klicka på knappen Låg, Medel eller Hög. Du kan snabbt markera alla input genom att klicka på Markera alla eller kan du avmarkera alla input genom att klicka på Markera ingen. 36

37 RemoteView FLIKEN MULTIOUT I fliken MultiOut (se figur 22) kan du konfigurera videooutputet för flera kameror som finns tillgängligt på alla DVMS-enheter. Sex konfigurationer för flera kameror kan visas på externa skärmar: 2 2, 3 3, 4 4, 7-kamera, 10-kamera, och 13-kamera (samt ett alternativ för en enda kamera). Flera vyer kan finnas för var och en av konfigurationerna. Standardkonfigurationer visar till att börja med kameror i ordning efter inputnummer, men du kan ändra detta. Du kan också skapa nya vyer med hjälp någon av konfigurationerna för flera kameror. Skapa en vy av flera kameror genom att utföra följande steg: 1. Välj en av de sex konfigurationsknapparna för flera kameror. Detta visar en modell av konfigurationen som visar dess arrangemang av videofönster. 2. Välj en kamera från listan med kameranamn och dra den till ett videofönster i konfigurationsmodellen. Upprepa för varje kamera som du vill ska visas i denna vy av flera kameror. 3. Klicka på Spara vy och ge vyn ett namn. Ändra en existerande vy (inklusive en standardvy genom att välja den från Vylistan och utföra steg 2 i föregående anvisningar. Ta bort en vy genom att välja den från Vylistan och klicka på Ta bort vy. Figur 22 I fliken MultiOut kan du konfigurera DVXe-systemets output för flera kameror. 37

38 FLIKEN SERVERINSTÄLLNING Fliken Serverinställning innehåller fyra avsnitt beträffande systemunderhåll och övervakning (se figur 23): Info en lista över DVMS versionsnummer. Detta inkluderar ett allmänt Produktversionsnummer tillsammans med versionsnummer på systemmjukvara och servermjukvara. Reglera ett alternativ med vilket du kan begränsa bandbredden som används för att kommunicera med DVMS från alla klientdatorer. Begränsa användningen av bandbredd genom att välja Aktivera datafrekvensreglering och ange den maximala dataöverföringshastigheten (i bytes per sekund). Klicka på Verkställ när du är klar. Video från DVMS överförs med snabbast möjliga hastighet som tillåts för anslutningen. Loggfil en knapp med vilken du kan hämta loggfilen från DVMS. Denna fil är en lista över användare som har anslutit sig till DVMS, tillsammans med tid och datum för anslutningen. Genom att klicka Hämta loggfil kan du spara filen lokalt eller någon annanstans i nätverket. Servertid en datum- och tidskonfiguration. Det datum du ställer in här blir lokal tid för DVMS. När du ändrar DVMS datum och tid, klicka på Uppdatera för att tillämpa dem. Du måste välja en ansluten server från serverlistan om du vill visa information eller tillämpa inställningar i fliken Serverinställning. Figur 23 I fliken Serverinställning kan du begränsa användning av bandbredd, hämta loggfiler m.m. 38

39 RemoteView NAMNGE KAMEROR Med installationssidan kan du namnge kameror. Under vyskärmen finns namnet på aktuellt vald kamera. Ändra namnet genom att markera det, skriva in nästa namn och klicka på Namnge. Som standard heter kamerorna Kamera1, Kamera2, Kamera3, osv. (där numret hänvisar till det input som kameran är uppkopplad till). Kamerans namn är begränsat till 32 tecken om du vill ändra det. Ett relativt långt kameranamn kan emellertid automatiskt förkortas till att passa in i vissa områden på sidorna Övervaka och Schema. 39

40 LARMSIDAN Obs! Installera eller uppgradera RemoteView till att inkludera larmsidan genom att välja RemoteView larmhanteringssida när du tillfrågas vilka komponenter du vill installera. Figur 24 På larmsidan kan du samtidigt visa larm och direkt video från samma kamera. Larmsidan innehåller en lista över alla larmhändelser som har inträffat på en server efter att du senast anslöt till den (se figur 24). I listan sorteras larmhändelser enligt den server, kamera och det larminput de inträffade på; datum och tid de inträffade; och aktuellt tillstånd: ALM (aktuellt i larm) eller RTN (återvänd till normal). Om du dubbelklickar på en larmhändelse eller markerar den och klickar på Spela, visar vänster videofönster händelsevideon medan höger videofönster visar direkt video från samma kamera. Om det för närvarande inte visas några larm i videofönstren, visas nästa larm som inträffar automatiskt tillsammans med direkt video. Ta bort händelser från listan genom att markera en eller fler händelser och trycka på Delete på datorns tangentbord. Konfigurera mängden pre- och post-larminspelningar som ska inträffa genom att välja Pre/post-larmtid från konfigurationsmenyn. Ange tiden i sekunder och klicka på OK. 40

41 RemoteView SCHEMASIDAN Det finns tre typer av inspelningslägen. På schemasidan är varje läge associerat med en färg för att hjälpa dig installera och visualisera schemat. Nedan följer tre typer av inspelningslägen (och deras associerade färg): Larm (röd) spelar endast in video om ett larm utlöses under den tidsperiod du specificerar på schemasidan. Den maximala varaktighet som kameran är aktiverad kan ställas in i fliken Larm på installationssidan. Rörelse (blå) spelar endast in video om rörelse upptäcks under den tidsperiod du specificerat på schemasidan. Du kan konfigurera DVMS till att endast upptäcka den mest synliga aktiviteten eller alla svaga rörelser. Denna känslighet kan justeras på installationssidan. Fri (grön) spelar in video under hela längden tid du specificerat på schemasidan. Mer information om fliken Larm och speciella larmscheman hittar du i avsnittet fliken Larm i denna handbok. 41

42 STÄLLA IN ETT INSPELNINGSSCHEMA Schemalägg DVMS till att automatiskt börja spela in vid reguljär eller anpassad tid genom att gå till schemasidan (se figur 25). Där kan du ställa in ett inspelningsschema för veckodagar, veckoslut eller ovanliga dagar (som t.ex. helgdagar) som kanske inte faller under något vanligt schema. Alla kamerorna kan spela in på samma schema eller varje kamera kan schemaläggas separat. Först behöver du förstå tidslinjerna. Underst på schemasidan finns staplade tidslinjer med kamerainput 1 överst. Om du vill visa schemaraderna för ytterligare kameror (om de är tillgängliga) ska du använda den vertikala rullningslisten. Tidslinjerna indikerar inspelningslägen som är schemalagda för varje kamera på den dag som indikeras i kalendern. Observera att schemaraderna visas i 24- timmarsformat enligt följande: Midnatt Timma Timma 6 Klockan tolv Timma Timma 18 Midnatt nästa dag Timma 24 Ett sätt att ställa in ett schema är att manuellt rita rutor på tidslinjerna. Denna procedur beskrivs i nästa avsnitt, följt av anvisningar om hur du snabbt ställer in enkla, standard och anpassade scheman. Figur 25 På schemasidan kan du på avstånd ställa in inspelningsscheman på DVMS. 42

43 RemoteView RITA SCHEMALÄGGNINGSRUTOR Rita en schemaläggningsruta genom att utföra följande steg på schemasidan: 1. Hitta din starttid på tidslinjen och flytta rakt ned till lämplig kameras schemarad. 2. Klicka och dra tills enheten som visas sträcks ut till önskad stopptid. Som standard blir enheten grön (indikerar fritt inspelningsläge). 3. Ändra start- och stopptid genom att hålla markören över vänster eller höger kant på schemaläggningsrutan du skapat. När markören blir en vänster-högerpil, klicka och dra till vänster eller höger tills enheten är i linje med önskad tid. Flytta hela rutan åt vänster eller höger genom att hålla markören över mitten i schemaläggningsrutan och dra åt vänster eller höger. 4. Ändra inspelningsläget genom att högerklicka på den schemaläggningsruta du skapat. Den visar en meny som innehåller fyra valmöjligheter: Rörelse, Larm, Fri körning och Ta bort (tar bort schemaläggningsrutan fullständigt). Följande avsnitt beskriver hur du snabbt installerar enkla och standardscheman. SNABB INSTALLATION FÖR ENKLA SCHEMAN Med de tre färgkodade knapparna (Rörelse, Larm och Fri) i området Välj läge kan du snabbt installera alla kameror till att spela i samma läge. Gör detta genom att klicka på lämplig knapp och sedan klicka på Ställ in alla kameror. Om du väljer knappen Rörelse blir alla schemaraderna blå; om du väljer Larm blir alla raderna röda, osv. T.o.m. när du använder snabbinstallationen kan du ändra rutorna individuellt efter att du skapat dem genom att klicka på och dra i sidorna; du kan också ändra inspelningsläget för varje ruta genom att högerklicka och välja ett nytt läge från menyn. När du är klar med att skapa schemat, klicka på Verkställ och sedan knappen Spela in för att aktivera den. Detta är ett snabbt och lätt sätt att ställa in ett enkelt schema. Komplicerade scheman är lättare att skapa genom att rita individuella rutor som beskrevs i föregående avsnitt. 43
