1 Fastighetsnät inte bara datanät

2

3

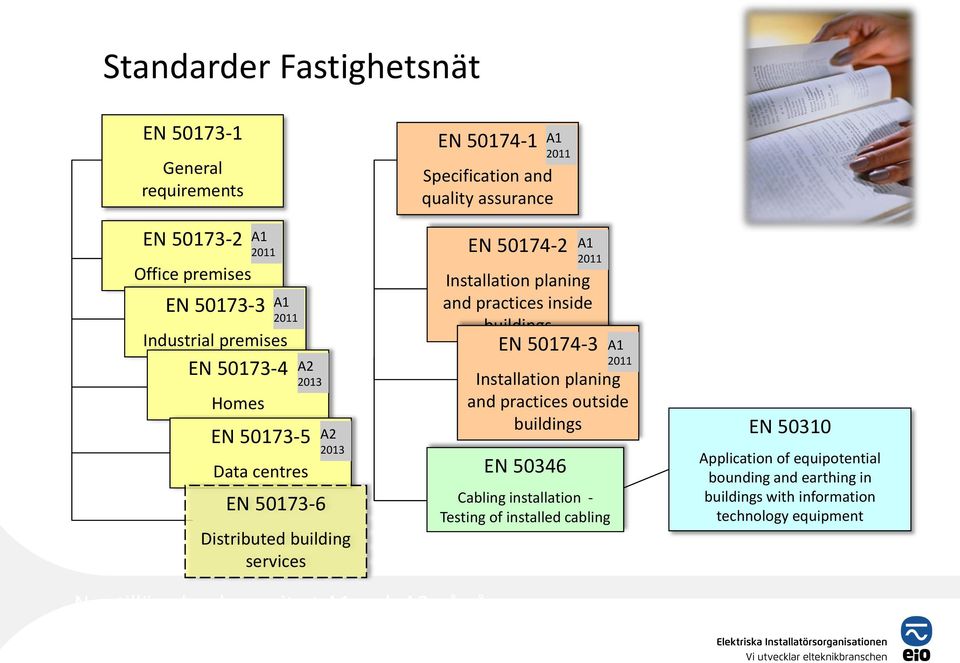

4 Standarder Fastighetsnät EN General requirements EN Office premises A EN Industrial premises EN Homes A EN Data centres A EN A Distributed building services EN Specification and quality assurance A EN Installation planing and practices inside buildings EN Installation planing and practices outside buildings EN EN A Cabling installation - Testing of installed cabling A Application of equipotential bounding and earthing in buildings with information technology equipment Nya tillägg har kommit ut A1 och A2 på gång. Dessutom C1 = Korrigeringar på vissa

5 Huvud standarden SS-EN /A1/C1 Kategorier och Klasser för balanserade kabelsystem Class A: specified up to 0,1 MHz; Class B: specified up to 1 MHz; Kategori 3 - Class C: upp till 16 MHz; Kategori 5e - Class D: upp till 100 MHz; Kategori 6 - Class E: upp till 250 MHz; Kategori 6A - Class EA: upp till 500 MHz; Kategori 7 - Class F: upp till 600 MHz; Kategori 7A Class FA: upp till MHz.

6 Kontor del-2 Industri del-3 Datahallar del-5 Bostäder del-4

7 Kontor del-2

8 Bostäder del-4 HD Area connection point APC HD Brodcast outlet BO Telecomunication outlet TO HD Multi-application Telecomunication outlet TO BO MATO BD BEF HD= Home Distributon BEF=Building entry facility Inkommande accessnät

9 Bostadsnät Tre applikationer enl. SS-EN ICT Information and Communication Technologies BCT Broadcast and communications Technologies CCCB Commands, Controls and Communication in Buildings Ledningsnätet Balanserad parkabel, Minst Länkklass D (max 100m /50m) Koaxialkabel 1GHz (max 100m)

10 Vilka funktioner? Integration Styrning Ventilation Värme/kyla Belysning Markiser, bevattning, vitvaror m.m. Säkerhet Passerkontroll Inbrottslarm Brandlarm/varning CCTV Trygghetslarm, övervakning Kommunikation TV Data Telefon Mätvärdesinsamling Vatten/ energiförbrukning Statusindikering

11 Distribuerade funktioner del -6 Telekommunikation så som trådlösa access punkter; Övervakning styrning: e.g.belysning, strömförsörjning, mätvärdesinsamling Miljö kontroll; t.ex. temperatur, luftfuktighet, koldioxid; Säkerhetsfunktioner; passagekontroll, kamera, närvarodetektering (PIR), larm, tiddistribution. Patentsystem. Signal och kallelsesystem, audio-visual (AV) projektorer; personal information and alarms; e.g. paging, patient monitoring, nurse call, infant security

12

13 Fallgropar Energieffektiva/ mobiltäta hus Motstridiga uppgifter i standarder Samförläggning tele/data kraft Remote powering Samordning/ gränsdragning

14 Elinstallationsreglerna - SS-EN Tillägg till elinstallationsreglerna: samförläggning av tele-, data- och kraftkablar. Gällande utgåva av Elinstallationsreglerna (SS ) från 2009 innehåller motstridiga uppgifter gentemot standarden för fastighetsnät (SS-EN ) när det gäller separationsavstånd mellan elinstallationer för kraftförsörjning och teleinstallationer. Detta medför att SEK behöver ge ut ett tillägg till avsnitt 444. Detta tillägg implementerar det ett s.k harmoniseringsdokument (HD : 2010), vilken inte kom med vid revisionen 2009 av Elinstallationsreglerna. När tillägget är publicerat och ikraftsatt upphör dessa motstridiga uppgifter. Före tillägget till Elinstallationsreglerna finns ute är det är nu mycket viktigt att du och kunden kommer överens om vilken standard som gäller för samförläggning/separationsavstånd inom den aktuella entreprenaden SS eller SS-EN Detta för att undvika onödiga missförstånd vid besiktningar och extraräkningar.

15 Fallgropar Energieffektiva/ mobiltäta hus Motstridiga uppgifter i standarder Samförläggning tele/data kraft Remote powering Samordning/ gränsdragning

16 Samförläggning tele-kraft

17

18 Kraftkabel P faktor Separationsavståndet x P= minsta tillåtna separations avstånd

19

20 Separations avstånd Där specifikationen och/eller det avsedda användningsområdet för ITkabeln inte är känd ska luftavståndet mellan kraft- och IT-kablarna vara minst 200 mm. OBS: Finns undantag!

21 Fallgropar Energieffektiva/ mobiltäta hus Motstridiga uppgifter i standarder Samförläggning tele/data kraft Remote powering Samordning/ gränsdragning

22 Remote Powering Ny standard på gång Strömförsörjning över fastighetsnätet PoE IEEE802.3af, 12.95W över kat3 Kameror, accespunkter W-LAN påbörjades PoE plus, IEEE802.3at 25,5W över kat W? Datorer, portelefoner, avancerde kameror, Wlan, belysning, värme.

23

24

25 Det finns många olika krav att ta hänsyn till - Hjälpmedel?

26

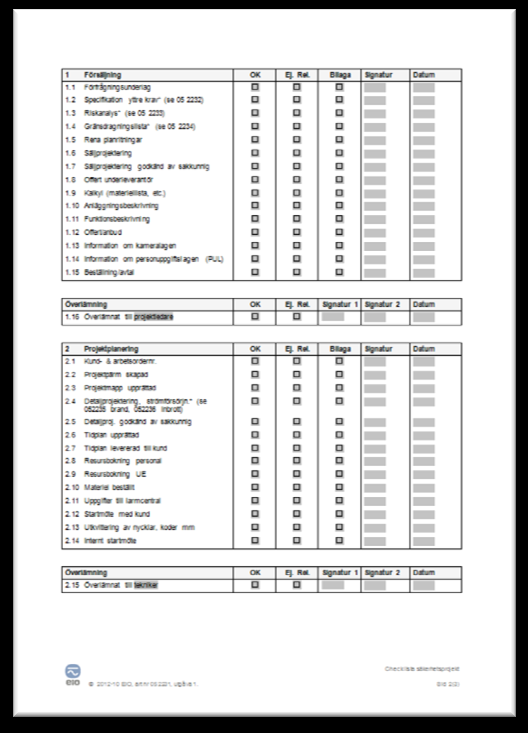

27 EIO FORM - elektroniska blanketter Riskanalys och specifikation av krav Checklista för säkerhetsprojekt Strömförsörjninsberäkningar Gränsdragningslista Kontrolljournal Mallar

28 Standardförteckning Standarförteckning Tele System Projektering installation EMC Miljö Brandlarm SS-EN 54-1, SS-EN SS-EN 54-16:2008 Inbrottslarm SS-EN SS SS-EN A1+A2 CCTV SS-EN SS-EN , 2013 Passagesystem SS-EN SS-EN Trygghetslarm SS-EN SS SS-EN A1+A2 Larmsystem allm SS-EN 60849, SS SS-EN SS-EN A1+A2 SS-EN Larmöverföring SS-EN , SS-EN , SS-EN , SS-EN , SS-EN SS Fastighetsnät SS-EN :2011, SS-EN : 2007/A1:2011 SS-EN , 2007/A1:2011 SS-EN :2007/A2:2013 SS-EN :2007/A2:2013 FprEN :2013 SS-EN :2009/A1:2011 SS-EN SS-EN ,:2009/A1:2011 SS-EN :2004 Antenn SS-EN60728 SS-EN Ljuddistribution SS , SS Teledokumentation 38

29 Frågor?

30 Nya standarder SS-EN :2012 CCTV SS-EN :2012 Antenn SS-EN :2011, 2013 fastighetsnät SS-EN :2011 fastighetsnät SFF 130 :2012 inbrottslarm

31 SS-EN Larmsystem Utrustning och system för TV-övervakning (CCTV) Del 7: Tillämpningsanvisningar Jämfört med EN :1996 har större ändringar gjorts till följd av tekniska innovationer inom området videoövervakning: skiftet från analogt till digitalt, den allmänna förbättringen av bildkvalitén, nya CCTV-standarder och nya metoder för användning av mål vid provning EN :1996 vs. EN :2012 Syftet med driftsfordringarna Automatisering av följande funktioner bör övervägas Larmhantering Svarstider Kameraantal och placering Kameror och objektiv Kameraval Objektivval Rekommenderade objektformat Bevakningsområde och belysning Placering

32

33 Standardförteckning Standarförteckning Tele System Projektering installation EMC Miljö Brandlarm SS-EN 54-1, SS-EN SS-EN 54-16:2008 Inbrottslarm SS-EN SS SS-EN A1+A2 CCTV SS-EN SS-EN , 2013 Passagesystem SS-EN SS-EN Trygghetslarm SS-EN SS SS-EN A1+A2 Larmsystem allm SS-EN 60849, SS SS-EN SS-EN A1+A2 SS-EN Larmöverföring SS-EN , SS-EN , SS-EN , SS-EN , SS-EN SS Fastighetsnät SS-EN :2011, SS-EN : 2007/A1:2011 SS-EN , 2007/A1:2011 SS-EN :2007/A2:2013 SS-EN :2007/A2:2013 FprEN :2013 SS-EN :2009/A1:2011 SS-EN SS-EN ,:2009/A1:2011 SS-EN :2004 Antenn SS-EN60728 SS-EN Ljuddistribution SS , SS Teledokumentation 38

34

35 Tack för mig!

36 Nya standarder SS-EN :2012 CCTV SS-EN :2012 Antenn SS-EN :2011, 2013 fastighetsnät SS-EN :2011 fastighetsnät SFF 130 :2012 inbrottslarm

37 SS-EN Larmsystem Utrustning och system för TV-övervakning (CCTV) Del 7: Tillämpningsanvisningar Jämfört med EN :1996 har större ändringar gjorts till följd av tekniska innovationer inom området videoövervakning: skiftet från analogt till digitalt, den allmänna förbättringen av bildkvalitén, nya CCTV-standarder och nya metoder för användning av mål vid provning EN :1996 vs. EN :2012 Syftet med driftsfordringarna Automatisering av följande funktioner bör övervägas Larmhantering Svarstider Kameraantal och placering Kameror och objektiv Kameraval Objektivval Rekommenderade objektformat Bevakningsområde och belysning Placering
